CAM360AHDHD - Cameră de marșarier DOMETIC - Manual de utilizare gratuit

Tip produs	Cameră de marșarier
Marcă	Dometic
Model	CAM360AHDHD
Categorie	Sistem cameră de marșarier 360°
Tensiune de funcționare	12 V CC (interval 10-16 V)
Curent de funcționare	~1 A / 12 V
Temperatură de funcționare	-20 °C până la +70 °C
Rezoluție video maximă	1920x1080p
Unghi de vedere per cameră	180°
Număr de camere	4 (față, spate, stânga, dreapta)
Mod de afișare	Vedere panoramică 360°, moduri 2D/3D, vedere de sus
Înregistrare video	Da, pe card SD (max 128 GB), buffer circular
Detectarea pietonilor	Da, funcție ADAS integrată
Telecomandă	Inclusă cu taste numerice și de navigare
Conectivitate	Intrări de declanșare (semnale de întoarcere, marșarier), ieșire video universală
Garanție	Garanție legală
Întreținere și curățare	Curățați camerele cu o cârpă moale și uscată. Evitați solvenții.
Siguranță	Nu deschideți camera. Respectați instrucțiunile de montare și cablare.
Piese de schimb și reparabilitate	Piese de schimb disponibile: cabluri, suporturi, inele O. Repararea de către personal calificat.

Întrebări frecvente - CAM360AHDHD DOMETIC

Cum se instalează sistemul de cameră CAM360AHDHD?

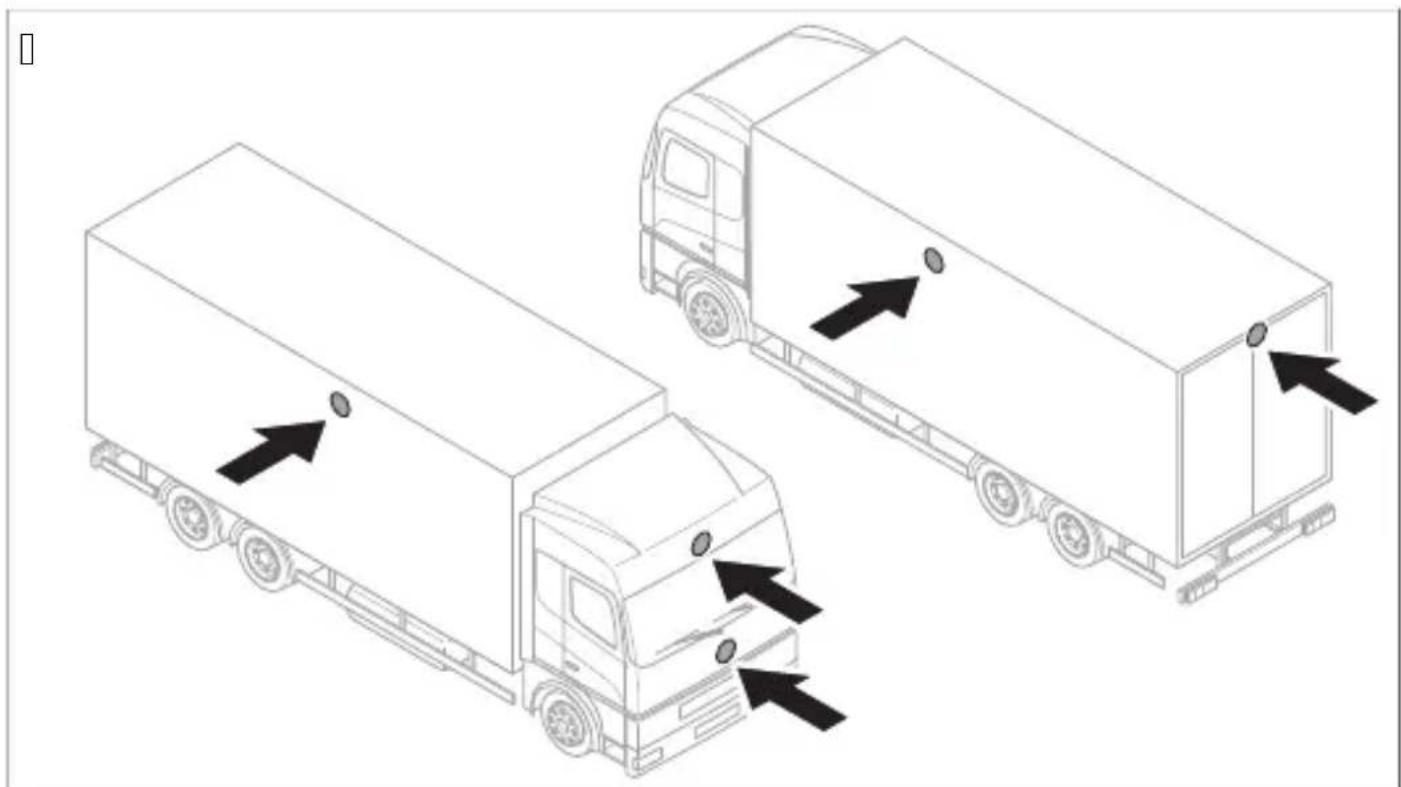

Instalarea necesită fixarea celor patru camere (față, spate, stânga, dreapta) în exteriorul vehiculului, conectarea controlerului și a receptorului IR, apoi racordarea cablurilor de alimentare și de declanșare. Urmați schema de conexiune din manual și efectuați o calibrare cu covorașele furnizate.

Care sunt modurile de afișare disponibile?

Sistemul oferă mai multe moduri: vedere panoramică 360°, vedere de sus (3D), mod Quad (4 camere în fish-eye), mod Dual+2D/3D și mod ecran complet pentru o cameră specifică. Modurile pot fi comutate prin telecomandă.

Cum se înregistrează videoclipuri?

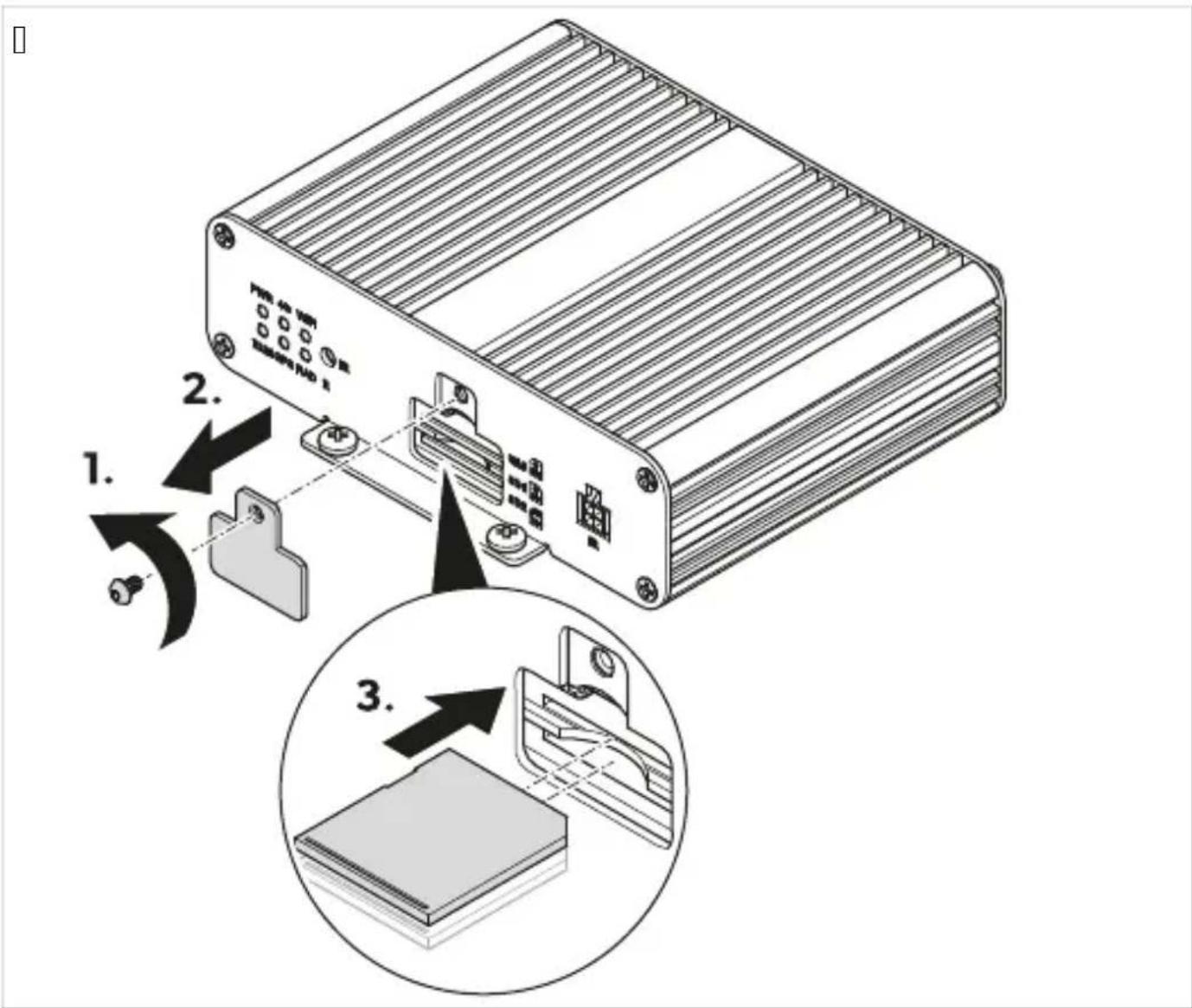

Introduceți un card SD (max 128 GB) în controler. Înregistrarea poate fi automată sau manuală. Videoclipurile sunt stocate în memorie tampon circulară; cele mai vechi sunt suprascrise. Puteți exporta videoclipurile pe o cheie USB prin meniul Video.

Ce faceți dacă ecranul rămâne negru?

Verificați alimentarea (baterie și siguranțe). Asigurați-vă că monitorul este pornit și că telecomanda funcționează (înlocuiți bateriile dacă este necesar). Dacă problema persistă, reporniți sistemul apăsând POWER.

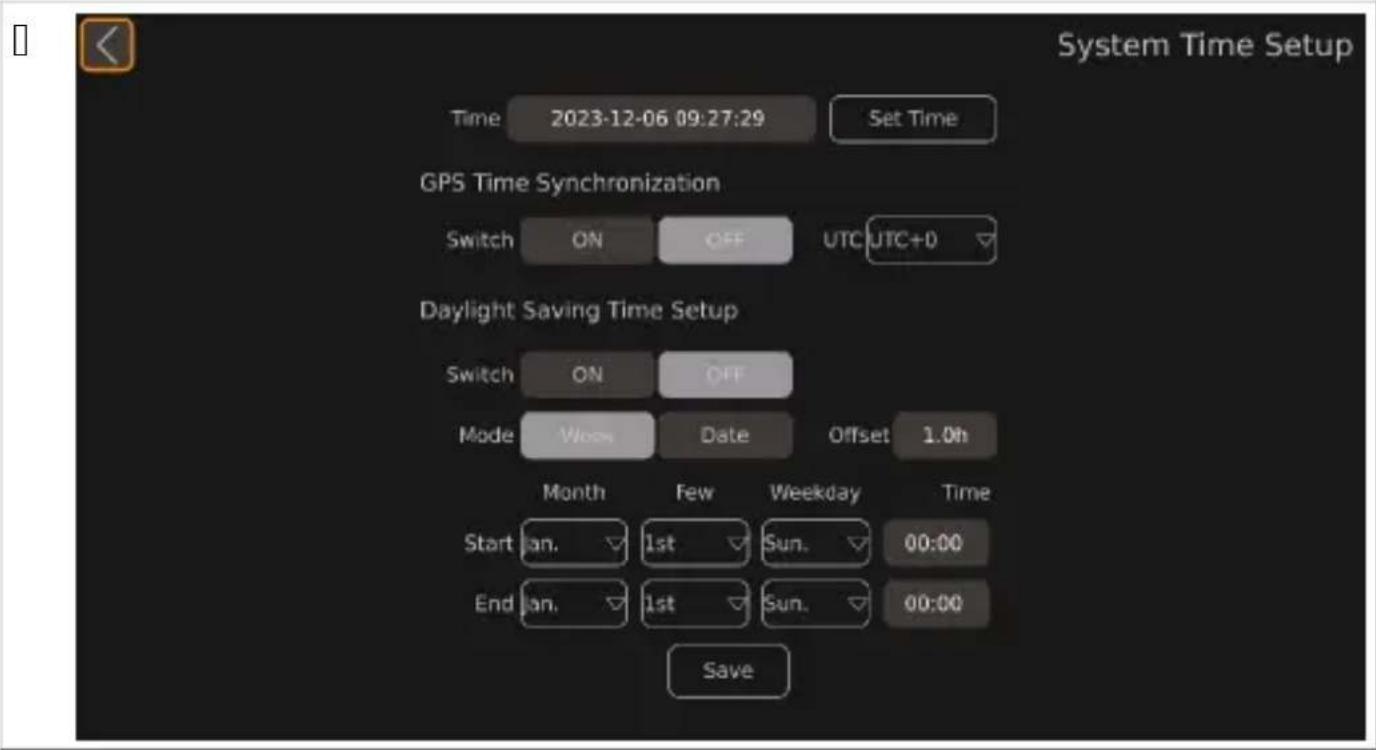

Cum se setează ora sistemului?

Accesați meniul Setup > Time. Puteți seta manual data și ora sau utiliza sincronizarea GPS (neacceptată pe acest model). Configurați și ora de vară dacă este necesar.

Sistemul detectează pietonii?

Da, sistemul CAM360AHDHD este echipat cu o funcție ADAS de detectare a pietonilor în zonele de suprapunere a camerelor. Această funcție poate fi activată în meniul Guidance > Adas Setup.

Care este raza de acțiune a telecomenzii cu infraroșu?

Telecomanda IR funcționează la o distanță maximă de aproximativ 10 metri, cu condiția ca receptorul IR să fie instalat într-o zonă liberă, fără obstacole între telecomandă și receptor.

Pot folosi o cheie USB în locul unui card SD?

Nu, sistemul utilizează un card SD pentru înregistrarea video. Cheia USB este rezervată exportării fișierelor video și transferului fișierelor de calibrare.

Cum se calibrează sistemul după instalare?

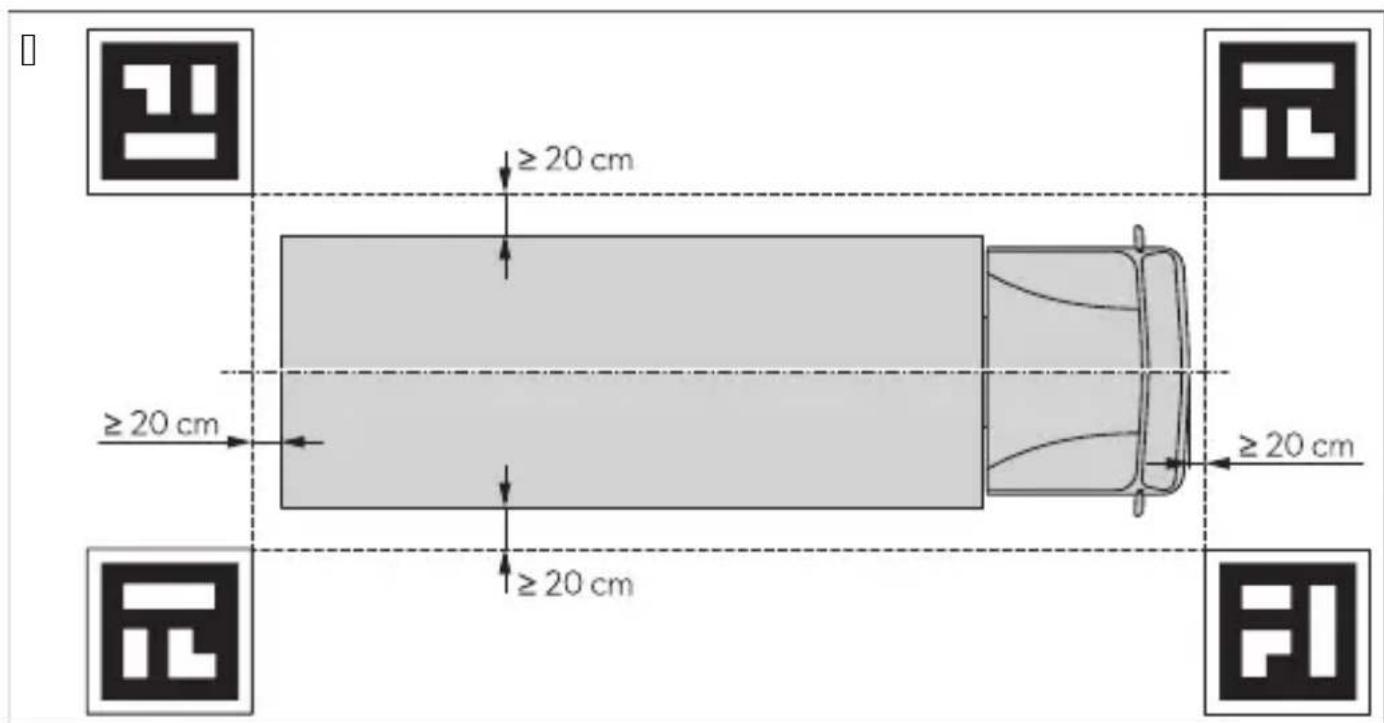

Plasați covorașele de calibrare furnizate la fiecare colț al vehiculului (la cel puțin 20 cm). Asigurați o iluminare uniformă. În meniul Guidance, urmați instrucțiunile de pe ecran pentru calibrarea automată.

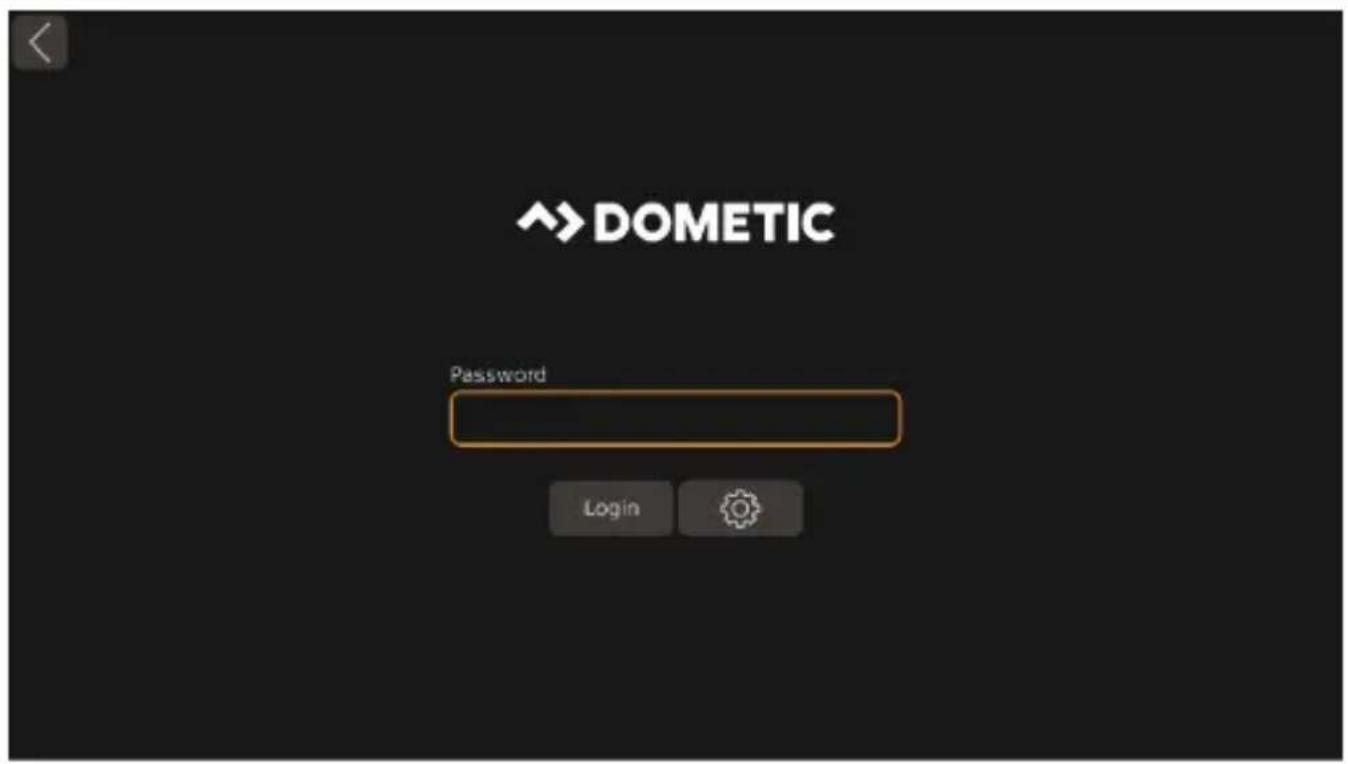

Ce faceți în caz de uitare a parolei?

Parola implicită este 88888888. Dacă ați modificat-o și ați uitat-o, contactați producătorul pentru a obține o cheie de resetare. Va trebui să furnizați dovada achiziției.

MANUAL DE UTILIZARE CAM360AHDHD DOMETIC

Observații importante

Explicația simbolurilor

Documente asociate

Instrucțiuni de siguranță

Domeniul de utilizare

Descriere tehnică

Citiți cu atenție și respectați toate instrucțiunile, indicațiile și avertismentele incluse în acest manual de produs pentru a vă asigura că instalați, utilizați și întrețineți produsul în permanență. Aceste instrucțiuni trebuie păstrate cu acest produs.

Prin utilizarea produsului confirmați că ați citit cu atenție toate instrucțiunile, indicațiile și avertismentele și că înțelegeți și sunteți de acord să respectați termenii și condițiile stabilite. Sunteți de acord să utilizați acest produs numai pentru scopul și aplicația prevăzute și în conformitate cu instrucțiunile, indicațiile și avertismentele prezentate în acest manual de produs, precum și în conformitate cu toate legile și reglementările aplicabile. Nerespectarea instrucțiunilor și avertismentelor prezentate aici poate duce la vătămarea personală a utilizatorului sau a altora, la deteriorarea produsului sau a altor bunuri din apropiere. Acest manual al produsului, inclusiv instrucțiunile, indicațiile și avertismentele și documentația aferentă pot fi supuse modificărilor și actualizărilor. Pentru informații actualizate despre produs, vă rugăm să vizitați documents.dometic.com.

Explicația simbolurilor

Un cuvânt de semnalizare identifică mesajele de siguranță și mesajele privind daunele materiale și, de asemenea, indică gradul sau nivelul de gravitate a pericolului.

PERICOL

Indică o situație periculoasă care, dacă nu este evitată, va provoca moartea sau răni grave.

AVERTISMENT

Indică o situație periculoasă care, dacă nu este evitată, poate provoca moartea sau răni grave.

PRECAUȚIE

Indică o situație periculoasă care, dacă nu este evitată, poate provoca răni minore sau medii.

ATENȚIE

Indică o situație care, dacă nu este evitată, poate duce la pagube materiale.

INDICAȚIE Informații complementare privind operarea produsului.

Mai multe informații cu privire la funcționare în ghidul de configurare de pe r.dometic.com/beaeYa.

Respectați instrucțiunile și specificațiile producătorului și ale atelierelor de service.

Respectați reglementările legale aplicabile.

Nerespectarea acestor avertismente conduce la moarte sau vătămări grave.

Camera nu înlocuiește obligația de a avea grijă atunci când conduci. Șoferul rămâne pe deplin responsabil pentru conducerea vehiculului, pentru îndeplinirea obligațiilor de siguranță rutieră și pentru respectarea cerințelor legale de siguranță rutieră.

AVERTISMENT Risc de vătămare

Nerespectarea acestor avertismente poate conduce la moarte sau vătămări grave.

Această cameră poate fi utilizată de copiii cu vârsta de peste 8 ani și de către persoane cu capacități fizice, senzoriale sau mentale reduse sau de către persoane lipsite de experiență și cunoștințe dacă acestea au fost supravegheate și instruite cu privire la utilizarea dispozitivului în condiții de siguranță și înțeleg riscurile pe care le implică. Fixați piesele instalate în vehicul astfel încât să nu se desprindă în nicio situație de frânare bruscă, accidente și să nu provoace vătămări corporale ocupanților vehiculului. Nu instalați piese în niciun loc din vehicul unde se poate declanșa un airbag. Acest lucru poate provoca vătămări corporale dacă airbagul se declanșează. Conexiunile neadecvate ale cablului de alimentare pot duce la scurtcircuite care provoacă incendii de la cabluri.

Declanșarea airbagului, deteriorarea dispozitivelor electronice de control, defecțiuni electrice la semnalizare, stop, claxon, aprindere, lumini.

AVERTISMENT Risc de vătămare

Nerespectarea acestor precauții poate conduce la vătămări minore sau moderate.

Fixați orice piese ale sistemului ascunse de caroserie astfel încât să nu se poată desprinde sau deteriora alte piese sau cabluri sau împiedica funcțiile vehiculului (direcție, pedale etc.).

Respectați întotdeauna instrucțiunile de siguranță ale producătorului vehiculului. Unele lucrări (de ex. asupra sistemelor precum airbagul etc.) pot fi efectuate numai de către specialiști calificați.

AVERTISMENT Pericol de deșeuri

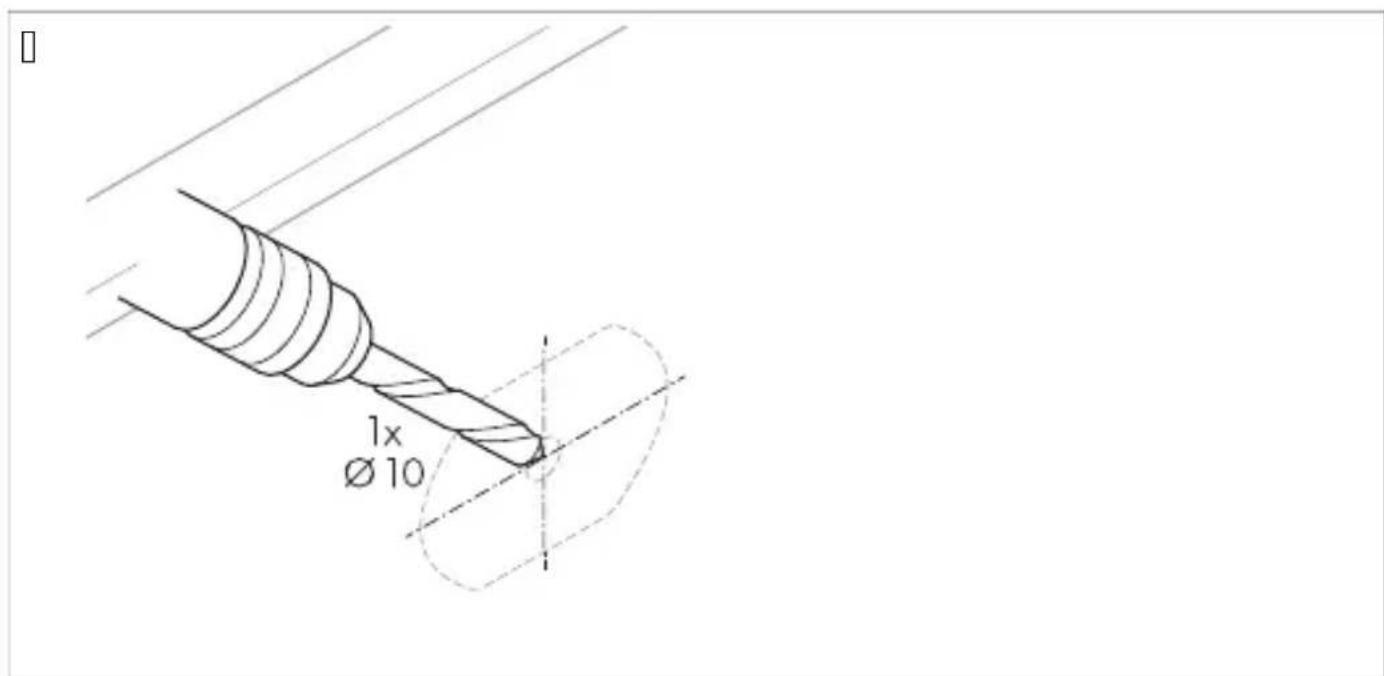

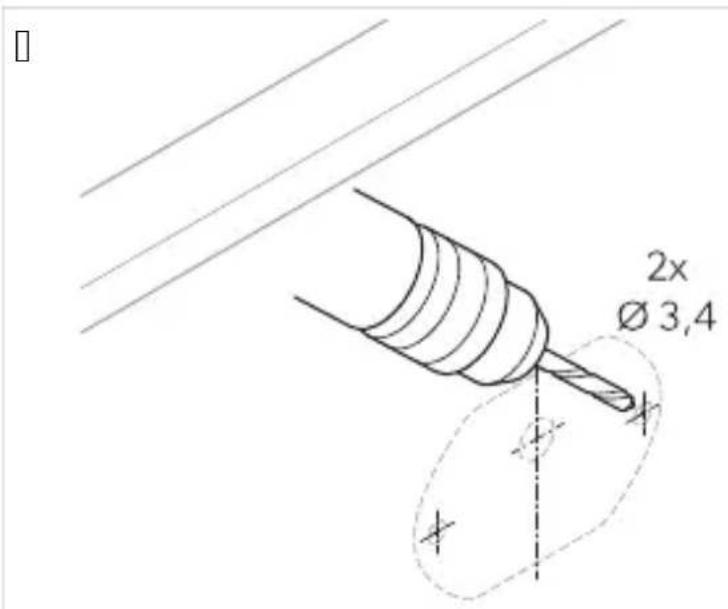

Pentru a preveni deteriorări la găurire, asigurați-vă că există suficient spațiu pe partea cealaltă pentru ieșirea burghiului. Debavurați și executați găuri, apoi tratați-le cu un agent de protecție împotriva ruginii. Când efectuați lucrări asupra sistemului electric, bateriile trebuie deconectate de la împământarea vehiculului. Acest lucru se aplică bateriilor principale și secundare. Atunci când efectuați lucrări asupra următoarelor cabluri, utilizați numai papuci de cablu, fișe și mansonaje izolate.

A: intrare directă de la borna pozitivă a bateriei; B: bornă pozitivă conectată, în spatele bateriei; C: cablu de retur de la baterie, masă; D: lampă de marșarier

Nu utilizați conectori de cablu din porțelan.

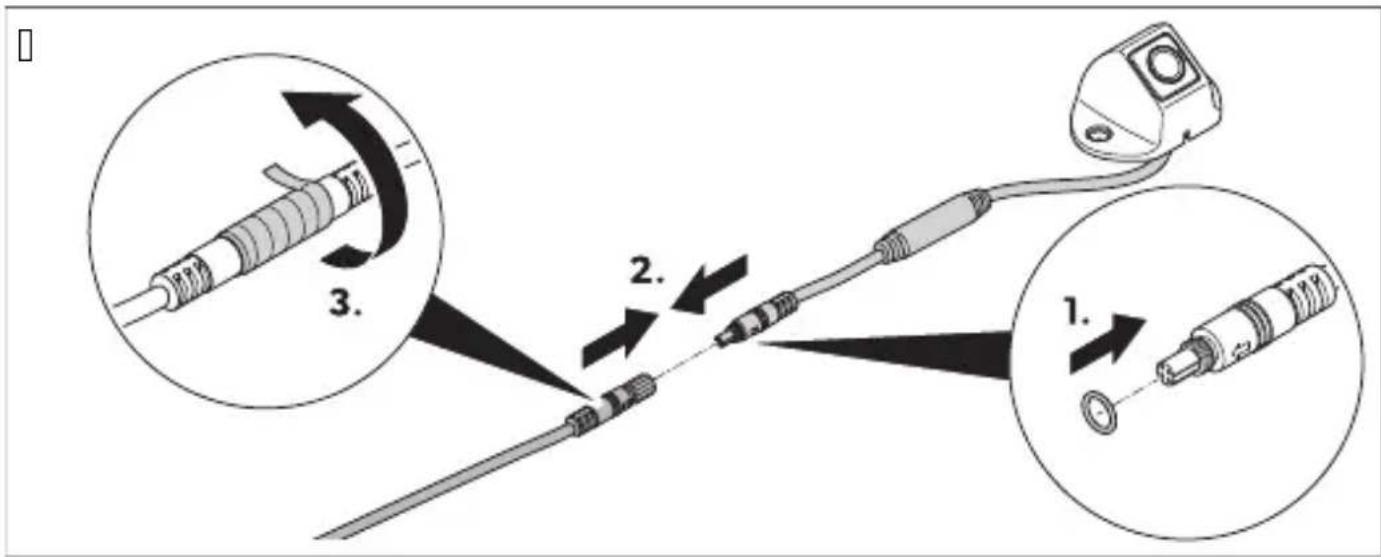

Utilizați o unealtă de sertizare pentru a conecta cablurile. La conectarea cablului (masă), prindeți cablul cu șurub.

Utilizați un papuc de cablu și o șaibă blocantă și prindeți cablul de unul dintre șuruburile de împământare ale vehiculului sau prindeți cablul de tabla caroseriei utilizând un papuc de cablu și un șurub autofiletant.

Asigurați-vă că legătura la masă este bună.

Dacă bateria este deconectată, toate datele stocate în toată memoria volatilă se vor pierde. Este posibil să fie necesară resetarea datelor. În acest caz, urmați instrucțiunile producătorului vehiculului. Instrucțiunile pentru efectuarea acestor setări se regăsesc în manualul de utilizare. La testarea tensiunii din cablurile electrice, utilizați numai o lampă de testat diode sau un voltmetru. Lămpile de testare cu bec consumă prea multă tensiune, ceea ce poate deteriora sistemul electronic al vehiculului. Atunci când efectuați conexiuni electrice, aveți în vedere următoarele:

Să nu fie îndoite sau răsucite.

Să nu se frece de muchii. Să nu treacă prin găuri cu muchii ascuțite fără protecție.

Izolați toate conexiunile și racordurile. Asigurați cablurile împotriva solicitării mecanice cu coliere pentru cabluri sau cu bandă izolatoare, de ex. la nivelul cablurilor existente. Urmați manualul de instalare și utilizare al monitorului. Nu deschideți camera. Nu trageți de cabluri. Nu expuneți cablurile la solvenți precum benzenul pentru perioade lungi de timp. Nu utilizați camerele sub apă. Instalați cablurile la distanță suficient de mare față de piese încinse sau mobile ale vehiculului (țevi de eșapament, arbori de transmisie, lumini, sunete, încălzitoare etc.).

Q f ameră V

I f ontroler Q

T Nelecomanda Q

V Uceptor IU Q

, OP C, mD,) e) tă N1măr11

K f ablu de coneSiune pentru vehicul 0

W f onectarea cablurilor camerei cu cablajul 0

X f ablu de coneSiune universal 0

Y Marnituri inelare V

Z f ablu de coneSiune pentru monitor 0

QPH Acces, rii

Disponibile ca și accesorii, dar nu sunt conținute în setul de livrare.

C, mD, ) e) tă NrP artP
Set de calibrareP V tinte ZWI J J QTI TJ

6 D, me) i11 de 1 tili0are

Sistemul de camere este destinat utilizării în vehicule. Camerele transmit imagini într-o vedere panoramică de 360 de grade, care oferă o vedere a mediului vehiculului în laterale, în față și în spate.

Sistemul de camere este utilizat pentru a monitoriza împrejurimile imediate ale vehiculului, de exemplu, în timpul conducerii, schimbării benzilor, manevrelor sau parcării. Fixarea imaginii de la camere este determinată prin semnale de declanșare.

Acest produs este potrivit numai pentru scopul și utilizarea prevăzute în conformitate cu aceste instrucțiuni.

Acest manual oferă informații necesare pentru instalarea și/sau utilizarea corectă a produsului. Instalarea defectuoasă și/sau utilizarea sau întreținerea necorespunzătoare vor avea ca rezultat performanțe nesatisfăcătoare și o posibilă defectare.

Producătorul nu își asumă nicio răspundere pentru orice vătămare sau deteriorare a produsului, rezultate din:

Instalarea, asamblarea sau conectarea incorectă, inclusiv supratensiunea;

Întreținerea sau utilizarea incorectă a pieselor de schimb, altele decât piesele de schimb originale furnizate de producător.

Modificări aduse produsului fără aprobarea explicită din partea producătorului

Utilizarea în alte scopuri decât cele descrise în manual

Lometic își rezervă dreptul de a modifica aspectul și specificațiile produsului.

Descriere tehnică

Sistemul de camere este format din patru camere cu unghi larg de 190° situate în partea din față, din spate, din stânga și din dreapta a vehiculului. Sistemul video afișează o grafică a vehiculului pe ecranul monitorului conectat, care poate fi personalizată. Un procesor video combină imaginile înregistrate într-o vizualizare panoramică la 360° care arată împrejurimile vehiculului. Sistemul de camere poate afișa imaginile de cameră în IP, TL sau combinat. Vizualizarea IP afișează imaginile de cameră dintr-un unghi înalt. Fiecare imagine de cameră este afișată separat. Vizualizarea TL afișează imaginile de cameră ca vedere de jur împrejur combinată sau separat în vederea superangulară sau de sus. Cele patru camere creează o cameră virtuală care se mișcă în jurul vehiculului în funcție de setările efectuate și de semnalele de declanșare.

Sistemul de camere este echipat cu o funcție de detectare a pietonilor în zonele de suprapunere a imaginilor de cameră la colțurile vehiculului pentru a susține nivelul de siguranță.

Sistemul de camere este comutat la pornirea vehiculului.

În funcție de setări, camerele individuale pot fi activate prin semnale de declanșare, de ex. la utilizarea semnalizării sau a marșarierului.

Unitatea de control oferă mai multe funcții, cum ar fi:

Un ecran divizat permanent sau un ecran divizat declanșat de un semnal de control; mod ecran complet automat pentru camera de marșarier ca funcție de oglindă retrovizoare; un mod permanent pe ecran complet pentru vederea panoramică la 360°.

Videoclipurile de la camere pot fi salvate conform principiului memoriei tampon circulare și redate în cadrul sistemului de camere. Când o secvență de înregistrare se termină, următoarea secvență de înregistrare începe automat. Durata secvenței de înregistrare poate fi reglată. Odată ce memoria este plină, cel mai vechi fișier este suprascris automat.

Videoclipurile pot fi redate pe un monitor Lometic, pe un monitor extern sau prin intermediul unui computer folosind cardurile SD. Pentru a reda videoclipuri pe un computer, capacul cardului SD de pe controller trebuie să fie ușor accesibil, iar formatul video AVI trebuie să fie acceptat de computer.

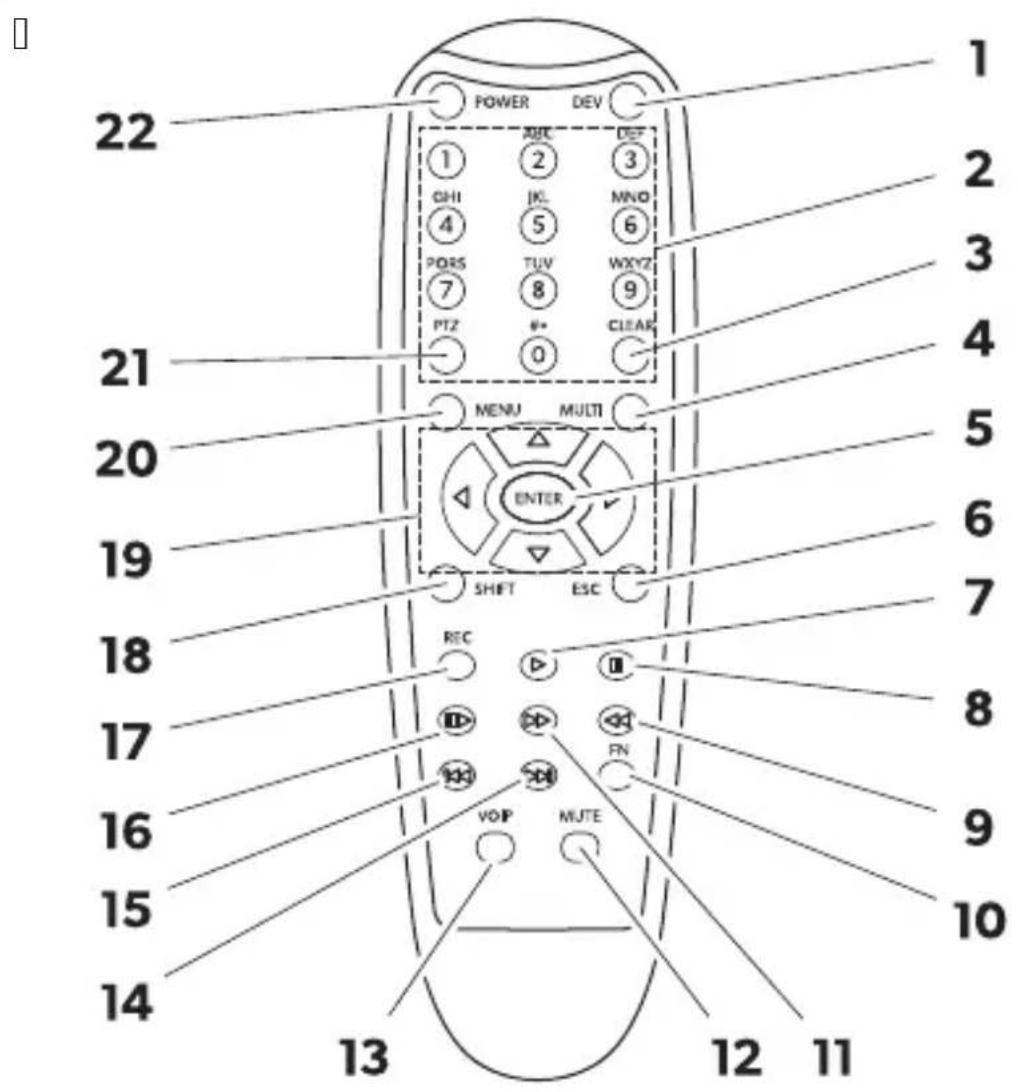

, OP !	astă De) 1mire
Q	DEV	' icio unctie.
I J ImIZ		e f omută între modurile camerei în interțața principală în unctie de setarea implicită de vizualizare.e Selectează diverse opțiuni de meniu în meniul principal.e Introduce numerele corespunzătoare care sunt scrise pe butoane.
T	CLEAR	Şterge ultimul număr introdusP ultima literă introdusă sau caracter selectat.
V	MULTI	f omută la vederea de sus în interțața principală. Rste ači2ată o singură imagine de cameră.
K	ENTER	L eschide meniul principal sau conăirmă selecția de meniu selectată.
W	ESC	Dărăse2te meniul principal sau revine la meniul principal.
X	▷	' icio unctie.
Y	III
Z	◀◀
OJ	FN
QQ	▷▷
QI	MUTE
QT	VOIP
QV	▷▷
QK	◀◀
OW	III▷
QX	REC
QY	SHIFT	e " 612ează modul Quad bconsultați Modurile camerei paginăIWZQc.e L eschide sau închide meniul principal.e f omută între setări 2i configurații în unele ćerestre.
QZ	◀	e L eschide vizualizarea de jur împrejur în interțața principală 2i rote2te vederea camerei la stânga b ◀c sau dreapta b ▷c 2i comută la spate b ▼c sau ćață b △c.e f omută între setări 2i configurații în unele ćerestre.
	▷
	△
	▽
I J	MENU	' icio unctie.
I Q	PTZ	Introduce o virgulă pentru zecimale.
I I	POWER	Dorne2te 2i opre2te sistemul de camere." ceastă unctie este blocată în interțața de conectareP meniuri 2i setări.

Următoarele pictograme sunt afișate în colțul din dreapta sus al interfeței principale atunci când au fost activate.

ict, Eramă Descriere
	Semnalul MDS este bun.
	Semnalul MDS este mediu.
	Semnalul MDS este slab.
	' u este detectat niciun semnal MDS.
	O unitate Olash este conectată 2i Ouncționează.
	' u este detectată nicio unitate Olash.
	. nitatea Olash conectată nu Ouncționează corect.
	. n card SL este conectat 2i Ouncționează.
	' u este detectat niciun card SL .
	f ardul SL conectat nu Ouncționează corect.
	Sistemul de camere înregistrează imaginile de cameră ați2ate.
	Imaginea camerei Œrontale este ați2ată în stânga săgeții.
	Imaginea camerei din dreapta este ați2ată în stânga săgeții.
	Imaginea camerei spate este ați2ată în stânga săgeții.
	Imaginea camerei stânga este ați2ată în stânga săgeții.

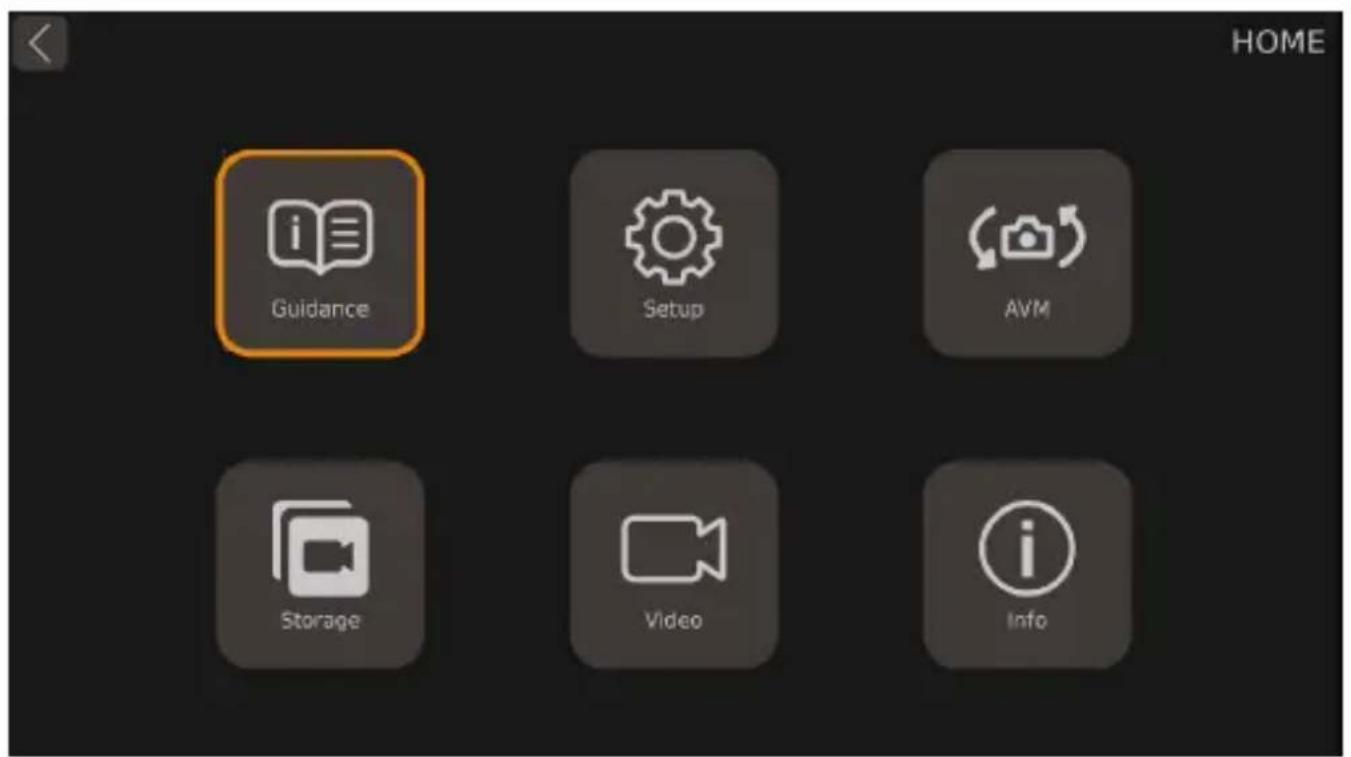

SP3 Me) i1 ri și setări

Meniul principal poate fi împărțit în W categorii.

F1) cie De) 1mire
Guidance	f onține ghiduri pentru e'ectuarea calibrăriip setarea vederii de jur împrejur 2i a oreiP " das bsistem avansat de asistență pentru 2oerc 2i L aU bînregistrare video digitalăc.
Setup	f onține setări generale pentru vizualizarea I L /TL P raportul ecranului pentru vizualizări combinate 2i setări pentru activarea 2i dezactivarea Cunctiilor.
AVM	Sistemul de monitorizare cu vedere de jur împrejur b" aMcf onține setările pentru calibrareP schimbarea modelului vehicululuiP setările de vizualizareP linia de parcare 2i rezoluția imaginii.
Storage f onține informații despre gestionarea stocării.
Video f onține gestionarea înregistrărilor pentru veriðicarea 2i eSportarea videoclipurilor.
Info f onține informații despre versiunea f D. 2i Mf . .

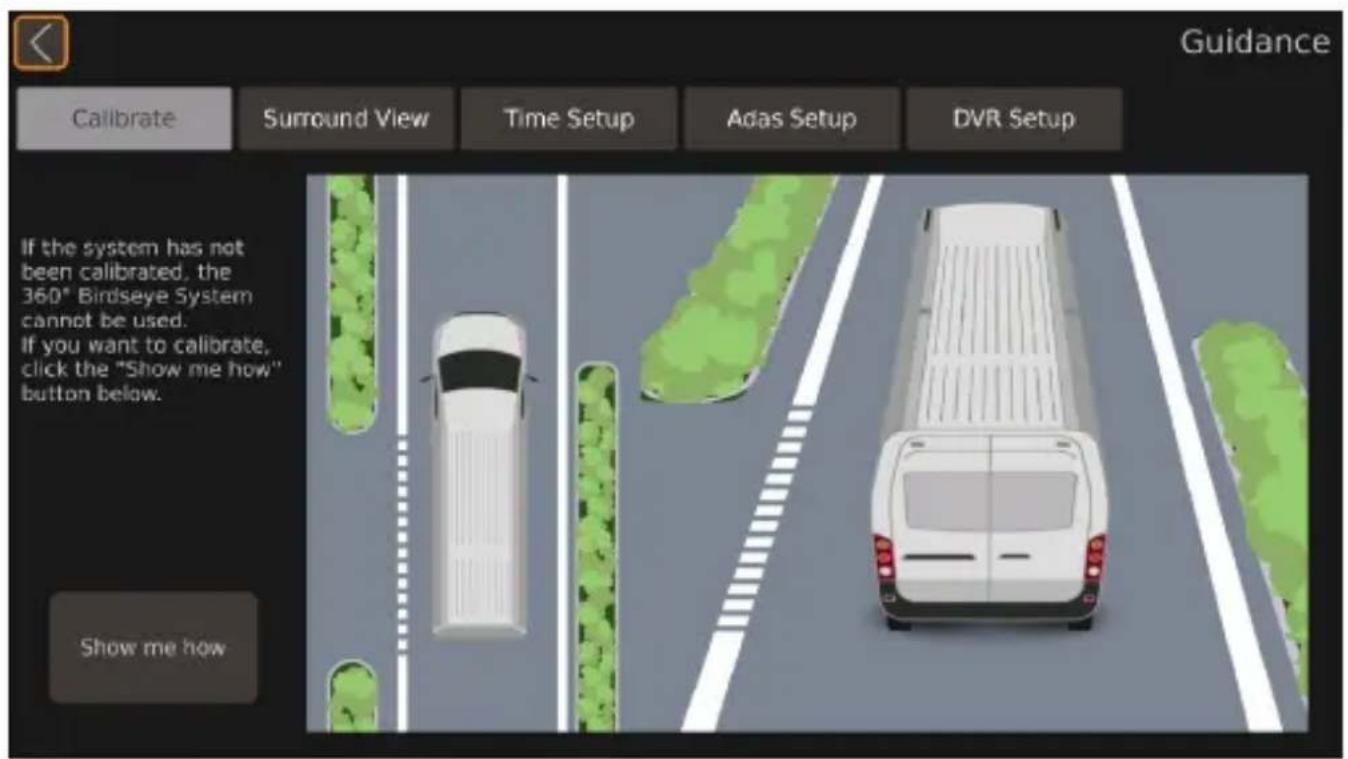

Guidance

Sistemul video are o funcție de ghidare care ghidează utilizatorul prin cele mai importante setări și le explică prin imagini animate.

F1) cjie De) 1mire
Calibrate f onține ghidul pentru calibrarea sistemului de camere.
Surround View f onține ghidul pentru setarea vederii de jur împrejur.
Time Setup f onține ghidul pentru setarea orei.
Adas Setup f onține ghidul pentru sistemul de detectare a pietonilor.
DVR Setup f onține ghidul pentru setarea înregistrărilor video.

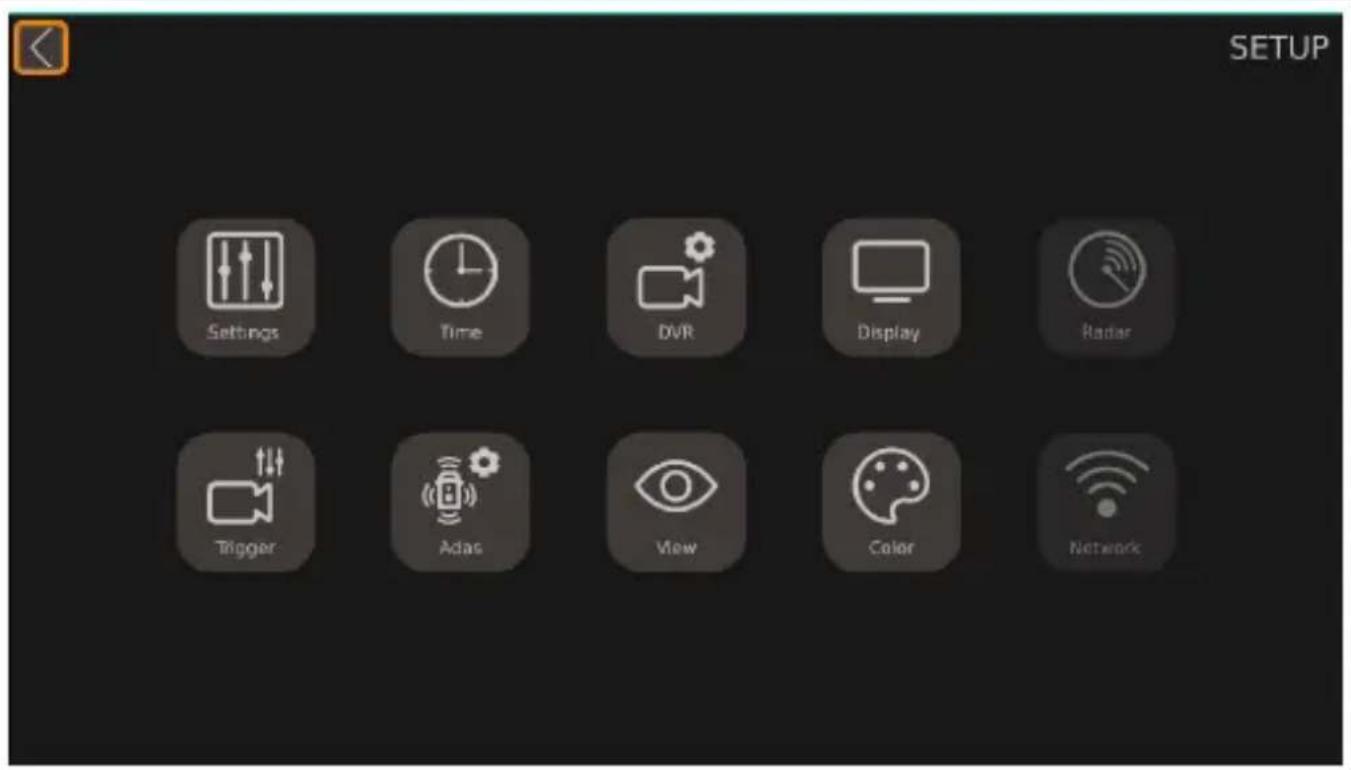

arametr1 De) 1mire

Settings f onține setările de bază.

Time f onține setările de oră.

DVR f onține setările de înregistrare video digitală.

Display f onține setările generale pentru vederea de cameră a012ată.

Radar ' u este disponibilă.

Trigger f onține setările pentru imaginile de cameră a012ate atunci când apare un semnal de declan2are.

Adas f onține configurarea " dasp care include setările pentru sistemul de detectare a pietonilor bDL Sc.

View f onține setările pentru vederea superangularăP rezoluția imaginii camerei 2i vederea de oglindă retrovizoare.

Color f onține setările pentru rezoluția culorii.

Network ' u este disponibilă.

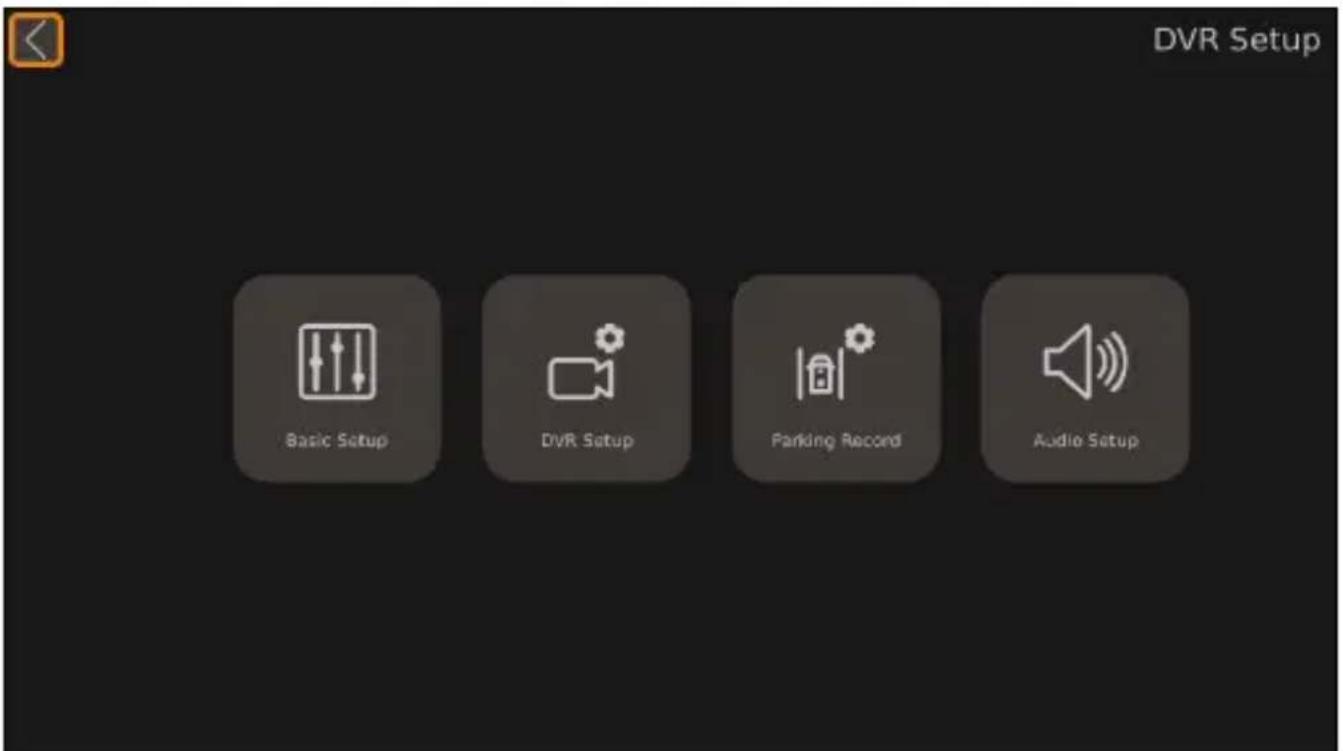

arametr1 De) 1mire
Basic Setup	f onține setările de bază pentru înregistrarea video digitalăP cum ar fi compresia videoP înregistrarea automatăP durata înregistrăriiP tipul de înregistrare 2i Cormatul 2i alte setări.
DVR Setup ' u este disponibilă.
Parking Record f onține setări pentru înregistrarea la parcare.
Audio Setup ' u este disponibilă.

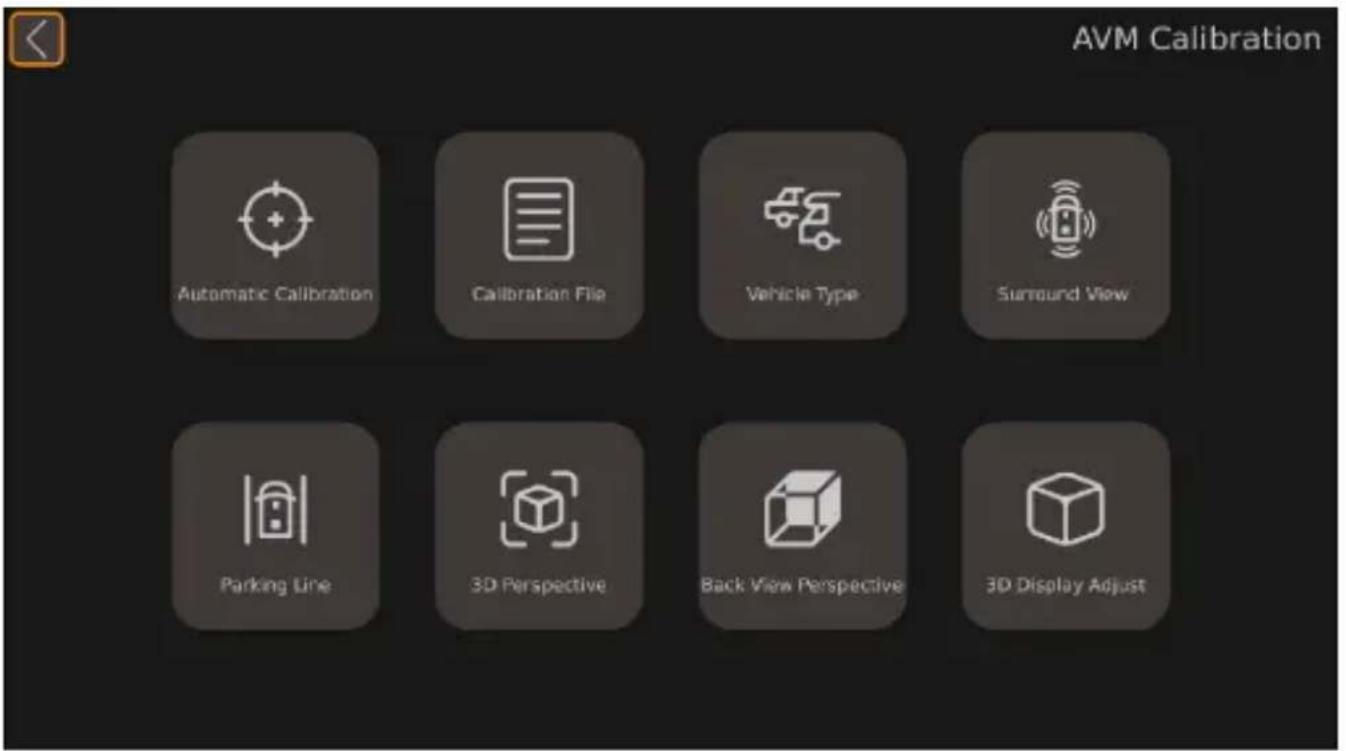

arametr1 De) 1mire
Automatic Cali-bration	f onține setările de calibrare ale sistemului de camere.
Calibration Fi-le	f onține ɔunctiile pentru eSportarea 2i importarea ɔi2ierelor de calibrare către 2i de la un computer.
Vehicle Type f onține setările de tip de vehicul.
Surround View f onține setările pentru unghiul de suprapunere 2i zona de vizualizare din jur.
Parking Line f onține setările pentru liniile de parcare.
3D Perspective	f onține setările generale de vizualizare TL bprezente doar când vizualizarea TL este activatac.
Back View Per-spective	f onține setările de vizualizare TL pentru camera spate oprezentă doar când vizualizarea TL este activatac.
3D Display Ad-just	f onține setările generale de vedere de sus bprezente doar când vizualizarea TL este activatac.

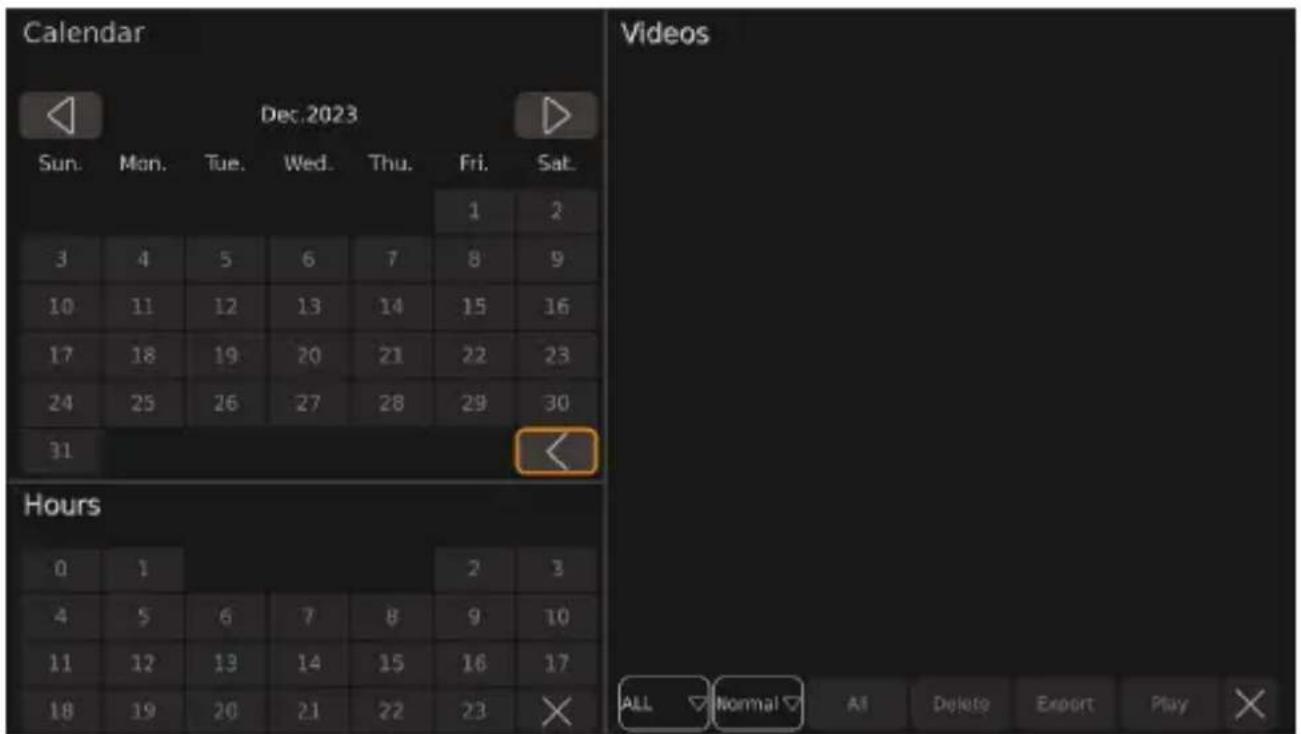

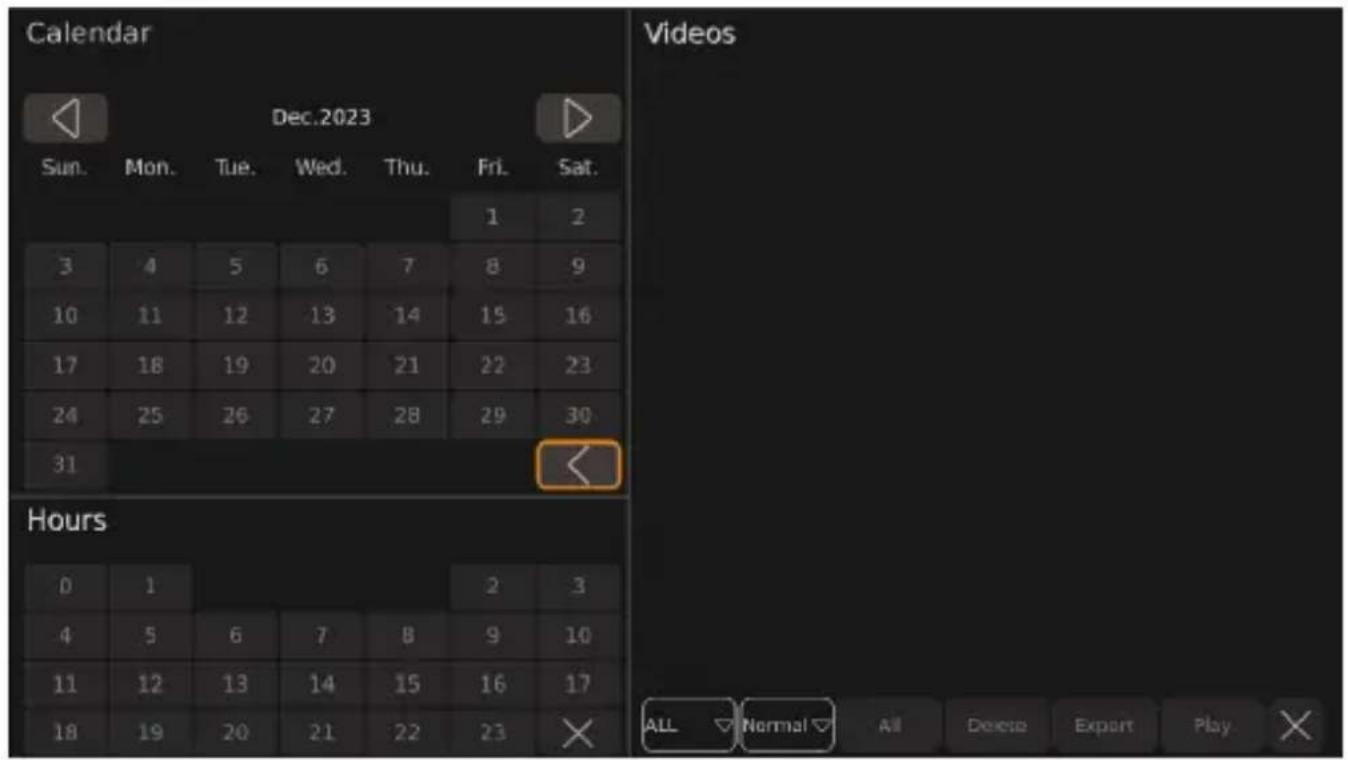

Video

arametr1 De) 1mire
Calendar " 0i2ează perioada de timp în zile în care au 0ost salvate videoclipurile enumerate.
Hours " 0i2ează perioada de timp în ore în care au 0ost salvate videoclipurile enumerate.
Videos " 0i2ează videoclipurile salvate în perioada a0i2ată.

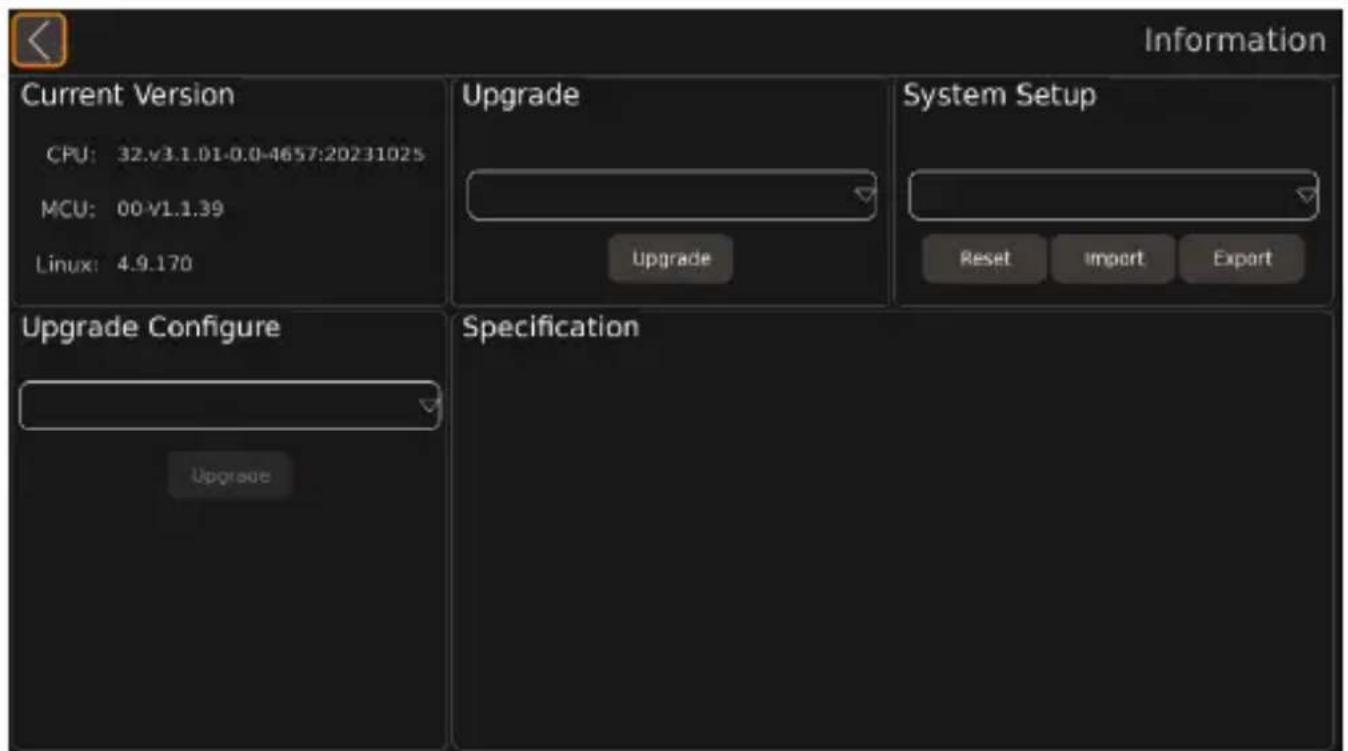

Information

arametr1 De) 1mire
Current Versione CPU:e MCU:e Linux:	Informații despre versiunea curentă a f D. bunitate centrală de procesarec.Informații despre versiunea curentă a Mf . bunitate de microcontrolerc.Informații despre versiunea curentă a sistemului cinuS.
Upgrade Sectiune pentru actualizarea sootware-ului sistemului video.
System Setup Sectiune pentru resetarea p importarea 2i eSportarea 3i2ierelor de configurare.
Upgrade Configure Sectiune pentru actualizarea 3i2ierului de configurare.

Dacă imaginile camerei sunt afișate în zona setărilor, veți vedea afișajul principal. Nu toate modurile camerei pot fi setate în toate setările de mod al camerei. În funcție de setarea implicită de vizualizare, modul camerei poate fi comutat în interfața principală folosind butoanele cu numere, butonul SHIFT sau butonul MULTI.

' i01 ali0area ca-merei	De) 1 mire DisD, ) iKil î) 1r-	măt, arele setări
Dual+2D_Left	aederea de sus este a0i2ată în partea stângă a ecranului monitorului. Imaginea ca-merei din stânga este a0i2ată în vizualizarea | L în partea dreaptă a ecranului moni-torului.	Display Mode SetupTrigger Setup
Dual+2D_Right	aederea de sus este a0i2ată în partea stângă a ecranului monitorului. Imaginea ca-merei din dreapta este a0i2ată în vizualizarea | L în partea dreaptă a ecranului monito-rului.
Dual+2D_Front	aederea de sus este a0i2ată în partea stângă a ecranului monitorului. Imaginea ca-merei frontale este a0i2ată în vizualizarea | L în partea dreaptă a ecranului monito-rului.
Dual+2D_Back	aederea de sus este a0i2ată în partea stângă a ecranului monitorului. Imaginea ca-merei spate este a0i2ată în vizualizarea | L în partea dreaptă a ecranului monitoru-lui.
Dual+3D_Left	aederea de sus este a0i2ată în partea stângă a ecranului monitorului. aederea de jur împrejur este a0i2ată în partea dreaptă a ecranului monitorului din perspectiva stânga spate.
Dual+3D_Right	aederea de sus este a0i2ată în partea stângă a ecranului monitorului. aederea de jur împrejur este a0i2ată în partea dreaptă a ecranului monitorului din perspectiva dreapta spate.
Dual+3D_Front	aederea de sus este a0i2ată în partea stângă a ecranului monitorului. aederea de jur împrejur este a0i2ată în partea dreaptă a ecranului monitorului din perspectiva oata.
Dual+3D_Back	aederea de sus este a0i2ată în partea stângă a ecranului monitorului. aederea de jur împrejur este a0i2ată în partea dreaptă a ecranului monitorului din perspectiva spate.
Quad Noate cele V	imagini de cameră sunt a0i2ate ca vedere superangulară pe ecranul monitorului.
3D Full View	aederea de jur împrejur este a0i2ată din perspectiva oata.
' i01ali0area camerei	De) 1mire DisD,) iKil î) 1r-	măt, arele setări
Super Rear View	aederea de jur împrejur este a0i2ată din perspectiva spate.
Full Dual aederea de sus este a0i2ată pe ecranul monitorului. aehiculul este aliniat vertical.
Horizontal Full Dual	aederea de sus este a0i2ată pe ecranul monitorului. aehiculul este aliniat orizontal.
IPC View ' u este disponibilă.
Scan Loop Display Mode sus este a0i2ată în partea stângă a ecranului monitorului. aederea de jur împrejur este a0i2ată în partea dreaptă a ecranului monitorului. aederea de jur împrejur se rote2te în jurul vehiculului.		Setup
Scan		Trigger Setup
Dual+Quad aederea de sus este a0i2ată în partea stângă a ecranului monitorului. Noate cele V imagini de cameră sunt a0i2ate ca vedere superangulară în partea dreaptă a ecranului monitorului.		Display Mode Setup Trigger Setup
Dual+IPC ' u este disponibilă.
Dual+RearView	aederea de sus este a0i2ată în partea stângă a ecranului monitorului. Imaginea camerei spate este a0i2ată în vizualizarea | L în partea dreaptă a ecranului monitorului.fând treapta de mar2arier este cuplatăp sistemul de camere comută la vedere de oglindă retrovizoare. Doziția oglinzii retrovizoare poate fi mărităp redusă 2i mutată după cum este necesar.	Display Mode Setup
Single_Rear-View	Imaginea camerei spate este a0i2ată în vizualizarea | L pe tot ecranul monitorului.fând treapta de mar2arier este cuplatăp sistemul de camere comută la vedere de oglindă retrovizoare. Doziția oglinzii retrovizoare poate fi mărităp redusă 2i mutată după cum este necesar.	Display Mode Setup
Single_Back Imaginea camerei din dreapta este a0i2ată în vizualizarea | L pe tot ecranul monitorului.		Trigger Setup
Single_Left Imaginea camerei din stânga este a0i2ată în vizualizarea | L pe tot ecranul monitorului.
Single_Right Imaginea camerei din dreapta este a0i2ată ca vedere superangulară pe tot ecranul monitorului.
Single_Front Imaginea camerei 3rontale este a0i2ată ca vedere superangulară pe tot ecranul monitorului.

Instalare

Montați camera astfel încât să nu poată în niciun caz să cadă și să rănească trecătorii, de exemplu de ramuri care se lovesc de plafonul vehiculului. Fixați componentele sistemului de camere instalate în vehicul astfel încât să nu se poată desprinde în caz de frânare bruscă sau accident și să provoace vătămări corporale ocupanților vehiculului. Fixați componentele sistemului de camere ascunse de caroserie astfel încât să nu se poată desprinde și deteriora alte piese sau cabluri sau interfera cu funcțiile vehiculului, direcție, pedale etc.

AVERTISMENT: pericol de dejectare

Sistemul poate fi instalat permanent numai după o calibrare test reușită. Înainte de găurire sau înșurubare, asigurați-vă că respectivele cabluri sunt suficient de lungi. Nu inversați polaritatea cablurilor prelungitoare.

INDICAȚIE: Dacă instalarea camerei modifică dimensiunea vehiculului specificată în documentele vehiculului, vehiculul trebuie omologat de către autoritatea responsabilă. Această autoritate trebuie să noteze modificările în documentele vehiculului.

Respectați următoarele instrucțiuni:

Dacă este posibil, utilizați canalele de cabluri originale sau alte variante adecvate, precum marginile ornamentelor, grilele de aerisire sau dopuri oarbe pentru a dispune cablurile. Dacă nu există deschideri, trebuie executate găuri pentru cabluri. Dacă este posibil, dispuneți cablurile în interiorul vehiculului. Dacă un cablu trebuie dispus la exteriorul vehiculului, asigurați-vă că acesta este bine fixat, utilizați coliere de cablu suplimentare, bandă izolatoare etc. Protejați fiecare gaură din caroseria vehiculului împotriva pătrunderii apei, de exemplu utilizând un cablu cu agent de etanșare și pulverizând cablul și manșonul cu agent de etanșare.

INDICAȚIE: Nu începeți să etanșați găurile înainte de a finaliza toate lucrările de instalare a camerei.

GHID DE INSTALARE

Respectați următoarele:

Suprafața de instalare a camerei trebuie să fie fermă. Locul de pe caroseria vehiculului unde urmează să fie instalată camera trebuie să fie suficient de ferm pentru a monta în siguranță camera. Camerele trebuie montate cât mai sus posibil și cât mai aproape posibil de centrul vehiculului.

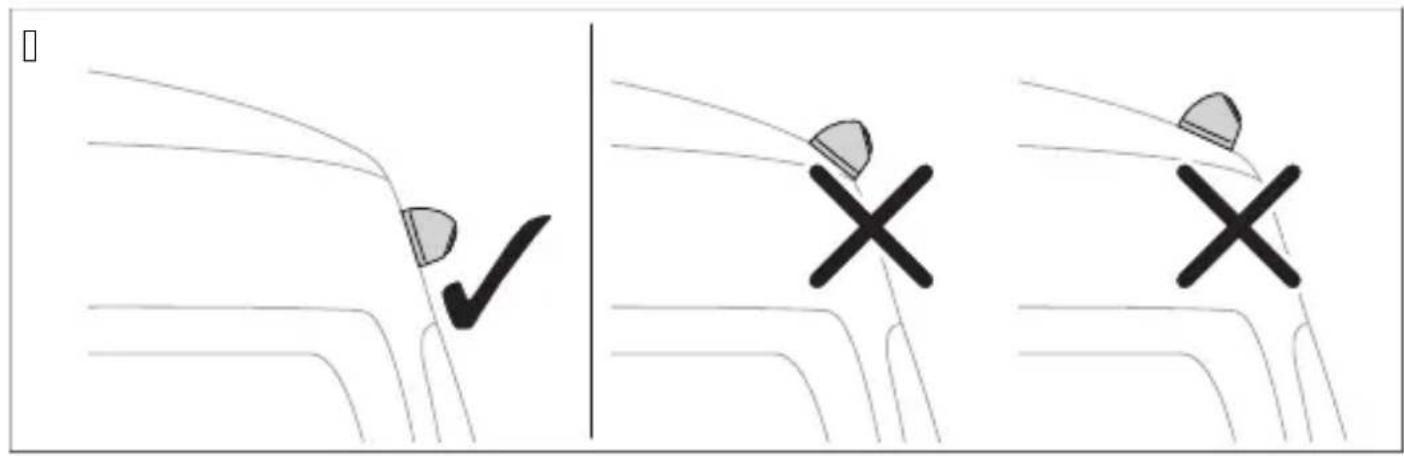

Poziția de instalare a camerei trebuie să fie cât mai perpendiculară.

Conectați sistemul de camere, pagina 1WZWc.

fig.10, pagina 1WZKc, conform schemei electrice.

, OP De) 1mire
Q	Intrare f " ' tnu este utilizatațc
I
T U" L " U tnu este utilizatațc
V Ie2ire video universală f a BS bcompozitc
K f oneSiune monitor " | L
W f ablu de coneSiune pentru monitor
X Intrare . SB
Y Micro . SB onu este utilizatc
Z f abluri declan2are
OJ Fi2ă neagră o,,Front f " Mr cd f ameră Oață
,OP De) 1mire
QQ Fi2ă neagră a,,oei f " Mrcd f ameră stânga
QI Fi2ă neagră b,,Uight f " Mrcd f ameră dreapta
QT Fi2ă neagră b,,Uear f " Mrcd f ameră spate
QV Uceptor IU
QK f ontroler
bn	f ablu declan2are maro b,,NUIMs W" UL rcd f oneSiune la cablul pozitiv al lămpii de mar2arier.fând mar2arierul este cuplat p controllerul 2i camera spate sunt activate prin intermediul acestui cablu.
bu	f ablu declan2are albastru b,,NUIMs Rt NR' L rcd Intrare semnal de control pentru a0i2area vederii de sus pe ecran complet tsemnal de QI la c.
p f ablu declan2are rozd Ie2ire semnal de control pentru pornirea unui monitor osemnal de QI la c.
wh	f ablu declan2are alb b,,NUIMs orcd f oneSiune la cablul pozitiv al semnalizatorului stânga.fând semnalizatorul stânga este activat p controllerul 2i camera corespunzătoare sunt activate prin intermediul acestui cablu.
ye	f abluri declan2are galben b,,NUIMs Urcc f oneSiune la cablul pozitiv al semnalizatorului dreapta.fând semnalizatorul dreapta este activat p controllerul 2i camera corespunzătoare sunt activate prin intermediul acestui cablu.
b f ablu negru b,,M' L rcd f oneSiune la împământare bborna TQc
rd	f ablu ro2u oqL f QI mTI arcd f oneSiune la plus de baterie continuu bborna TJ c. " ctivează p printre altele p salvarea datei 2i orei bûuncție pentru înregistrarec.
ye f ablu galben oq" f f rcd f oneSiune la poziția " f f a contactului bborna QKc.

1. Testați sistemul de camere prin efectuarea unui test de calibrare (consultați Calibrarea sistemului de camere, pagina IXOJ). Marcați pozițiile camerelor.

GHID DE UTILIZARE A CAMERELOR

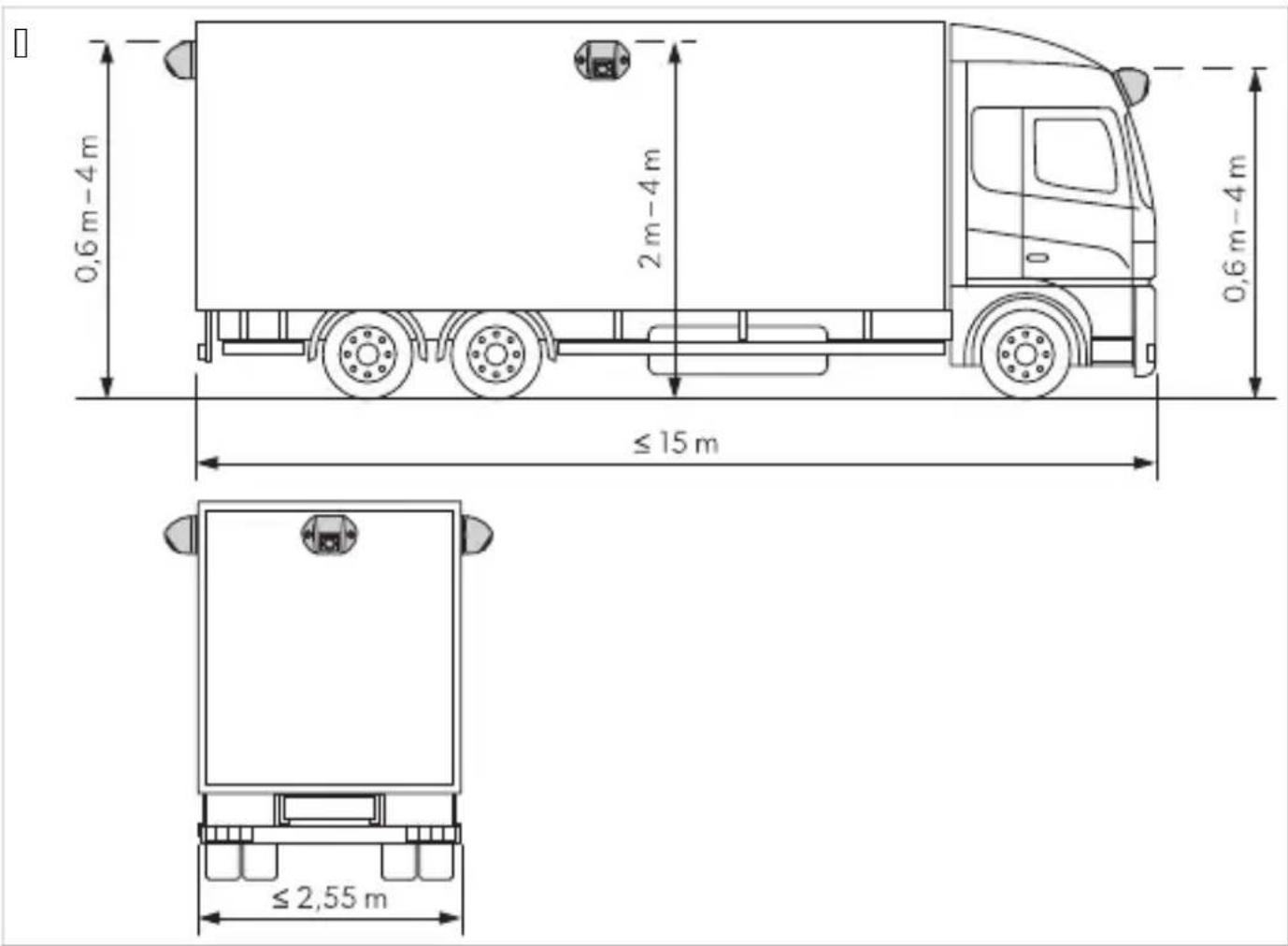

Alegeți pozițiile de instalare pentru camere.

Respectați distanțele specificate.

1. Marcați pozițiile camerelor.

Perforați centrul punctelor marcate anterior pentru a preveni alunecarea burghiului.

Executați o gaură de ∅ 6 mm pentru intrările cablurilor.

Introduceți cablul camerei în interiorul vehiculului.

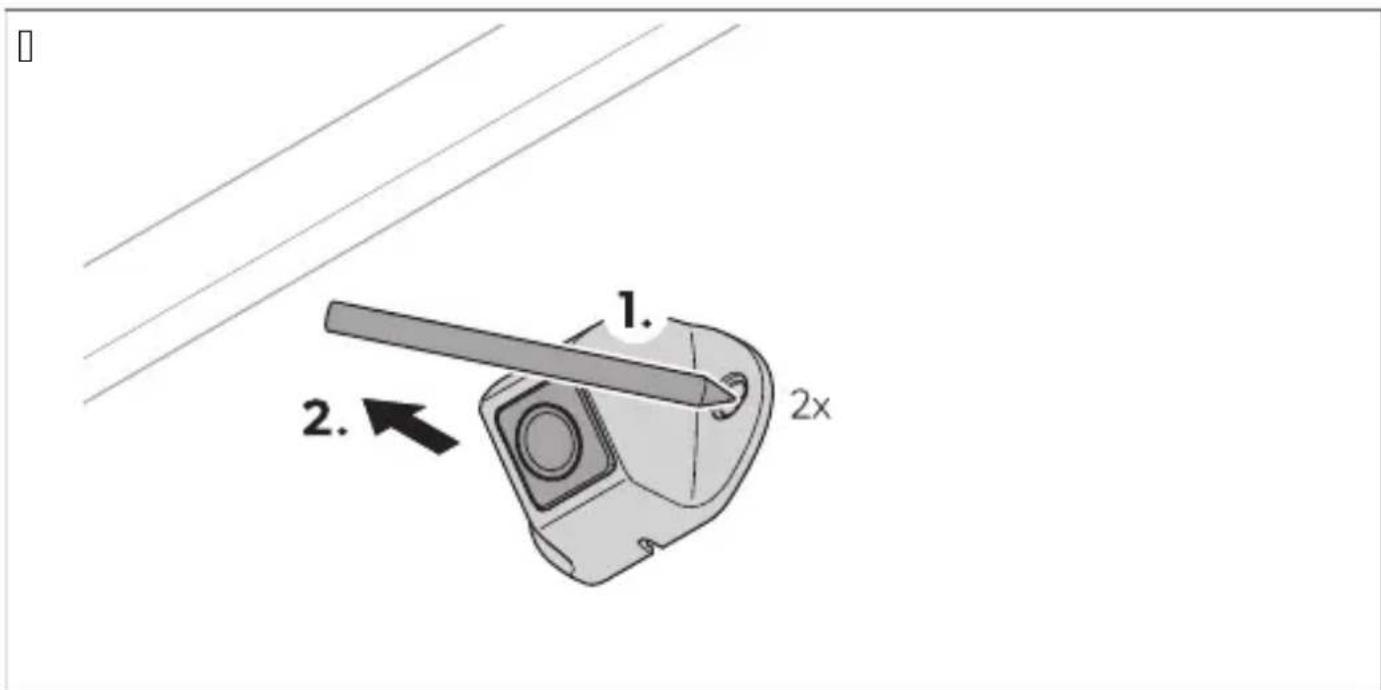

Marcați găurile pentru șuruburile de montare.

Lăsați la o parte camera.

Executați 2 găuri de ∅ 4 mm pentru suportul camerei.

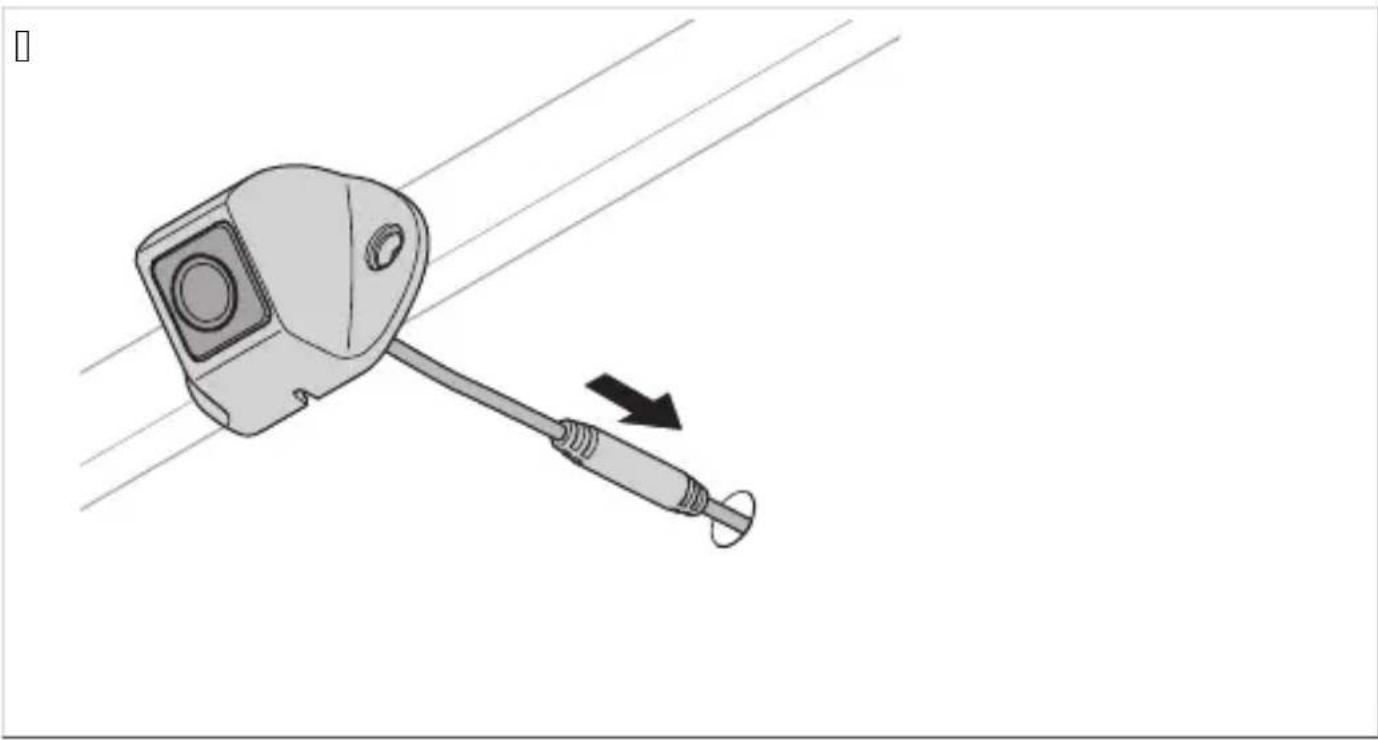

Dirijați cablul camerei către interiorul vehiculului.

Fixați camera și suportul camerei utilizând șuruburile autofiletante incluse sau șuruburi cu filet M4 x 10 mm.

INDICAȚIE: În funcție de grosimea structurii, pot fi necesare șuruburi cu filete mai lungi.

Instalarea camerei, etapele 1-3

Atenție: evitați călcarea cablurilor

Nu instalați controllerul într-un loc expus la lumina directă a soarelui.

INDICAȚIE

Asigurați-vă că partea din spate a controlerului este accesibilă după instalare și că există suficient spațiu pentru a introduce un card SD. Consultați „Introducerea unui card SD”, pagina 1XJ.

Dacă se utilizează o unitate NAS pentru a stoca datele video, mutați intrarea SB (fig. 10, pagina IWZWP) într-un loc ușor accesibil.

Instalați controlerul într-un loc protejat de apă, din apropierea monitorului, de exemplu sub bord sau sub scaunul

controlerului, pagina 100, WZWP 3c.

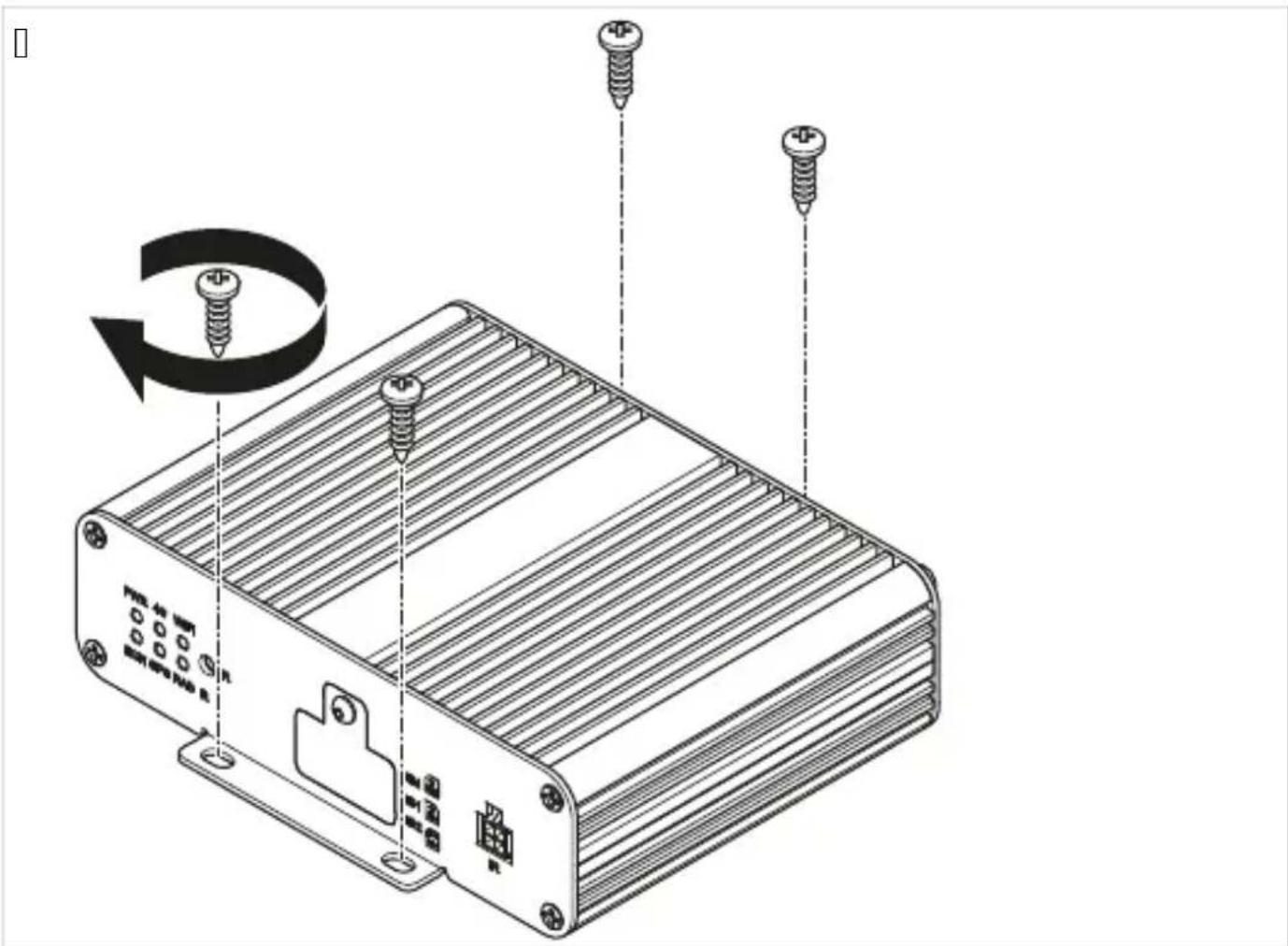

1. Fixați controlerul cu șuruburile furnizate.

Deșurubați capacul cardului SD de pe controller.

1. Introduceți 0 sau 1 carduri SD. Înșurubați capacul cardului SD pe controller.

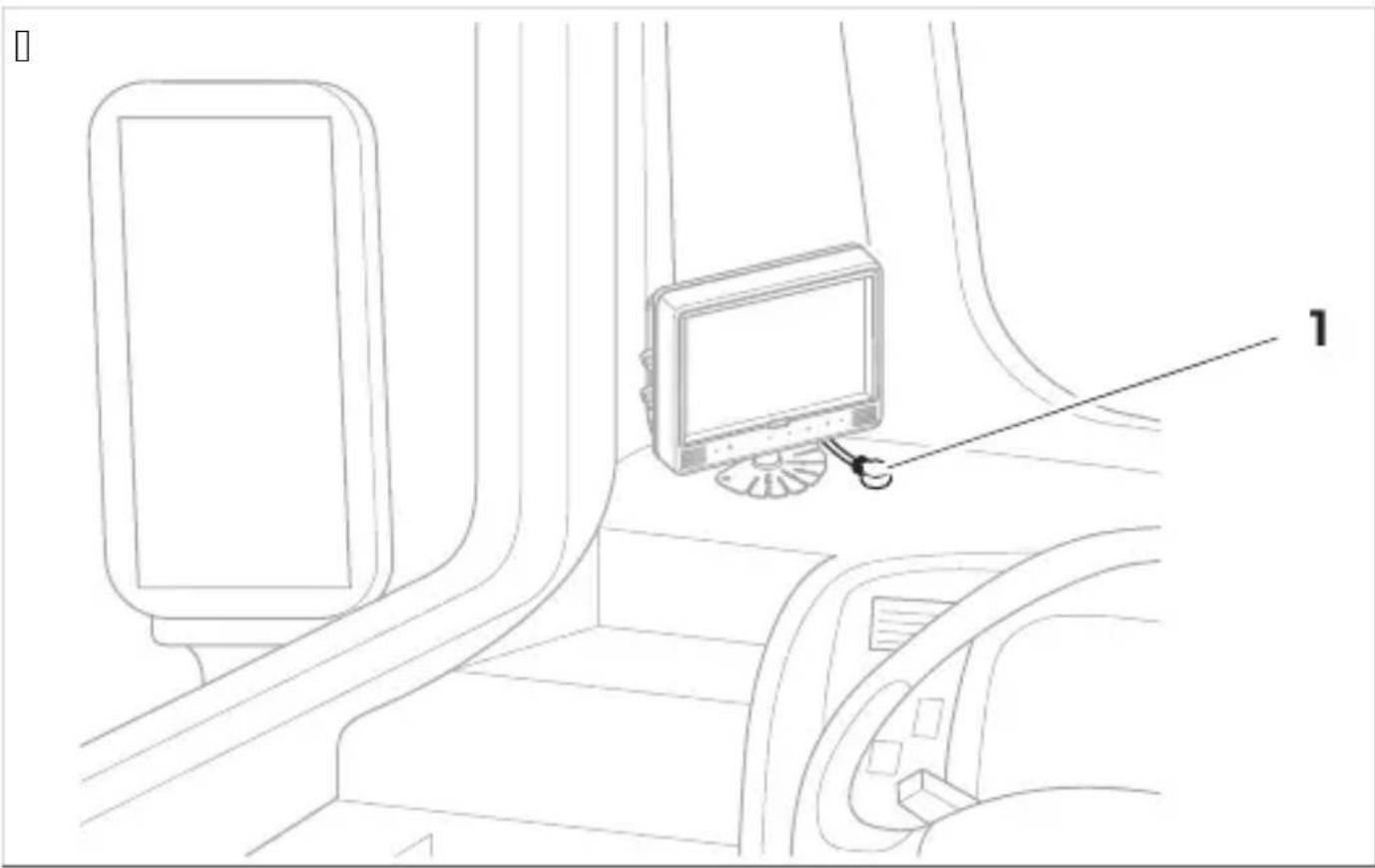

Instalarea receptorului IR

Alegeți un loc în care receptorul IR (fig. 10, pagina 1XJ) se află în raza de acțiune a telecomenzii.

Fixați receptorul IR cu banda dublu-adezivă furnizată.

Conectarea electrică a camerelor

AVERTISMENT: Pericol de defectare

Asigurați-vă că sunt conectate corect cablurile și conectorii pentru a asigura funcționarea permanentă și fără probleme a componentelor montate ulterior. Cablurile și conexiunile instalate necorespunzător pot duce la defectarea sau deteriorarea componentelor. Asigurați-vă că cablurile pentru borna QK de T1, semnalizatorul stânga, semnalizatorul dreapta și marșarier sunt asigurate pe partea vehiculului cu o siguranță de 1 A mai mare decât această valoare.

(fig. 10, pagina WZWc). În caz contrar, trebuie utilizată o siguranță suplimentară la punctul de consumator corespunzător.

Dacă nu se utilizează conexiunea „MO INOU f NUO O. Nr P”, capătul din cupru trebuie izolat. Sarcina acestei ieșiri nu trebuie să depășească 0,5 A.

INDICAȚIE: Dispuneți cablul camerei astfel încât conexiunea dintre cameră și cablul prelungitor să fie ușor accesibilă.

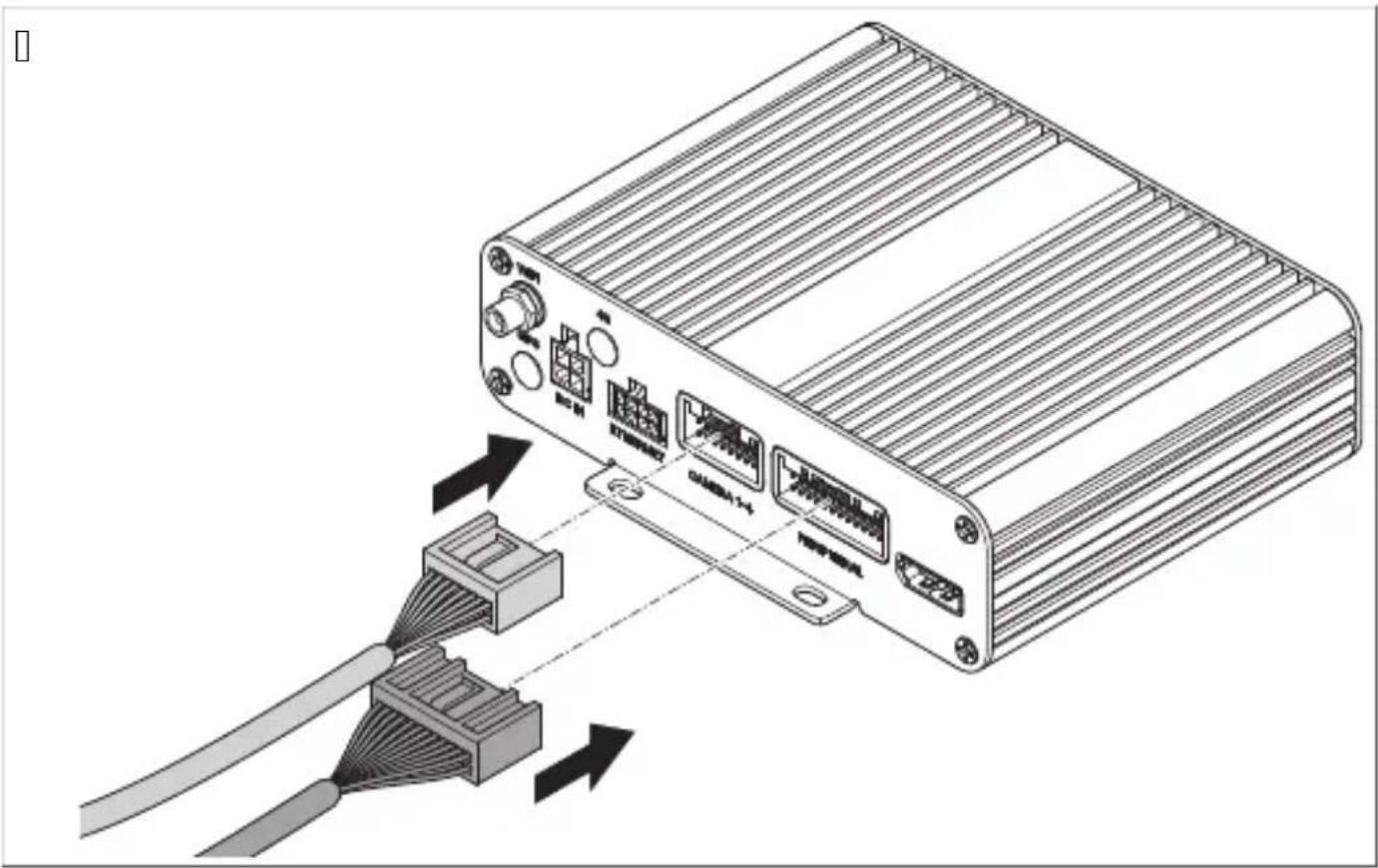

Conectați sistemul de camere după cum este indicat în schema electrică (fig. 10, pagina 12).

1. Protejați conectorul dintre cablul prelungitor și camere cu o garnitură inelară și bandă de vulcanizare.

AVERTISMENT: Pericol de dejectare

Tăiați garniturile inelare și banda de vulcanizare pentru a proteja conectorii de apă și pentru a îndeplini cerințele de etanșare IP67.

INDICAȚIE: Banda de vulcanizare trebuie să fie de cel puțin 10 cm lungime pentru fiecare conexiune.

Utilizați telecomanda și, dacă sunt disponibile, butoanele monitorului sau ecranul tactil pentru a acționa și regla sistemul de camere (consultați Telecomanda, pagina 12).

Urmați instrucțiunile producătorului monitorului.

INDICAȚIE

Este posibil ca monitorul să aibă mai puține butoane decât telecomanda. Cu butoanele de pe monitor există mai puține opțiuni de acționare și reglare a sistemului de camere. La deschiderea sau reglarea setărilor, poate dura câteva secunde pentru ca sistemul de camere să încarce și să execute setările.

Pornirea sistemului de camere

Asigurați-vă că monitorul este pornit.

1. Apăsați butonul POWER de pe telecomandă. Sistemul de camere pornește.

1. Asigurați-vă că este afișată interfața principală. Apăsați butonul POWER de pe telecomandă.

Apăsați butonul Enter de pe telecomandă.

Dacă interfața principală a fost deschisă de câteva minute sau sistemul de camere a fost repornit, este afișat meniul de conectare.

Dacă setările au fost deschise cu câteva minute înainte, este afișat meniul principal.

Selectați câmpul de text.

Utilizarea tastaturii de pe telecomandă

INDICAȚIE: Literele de deasupra butoanelor numerice nu pot fi folosite.

Apăsați butoanele numerice de pe telecomandă pentru a introduce text în câmpurile de text. Apăsați butonul PTZ de pe telecomandă pentru a introduce o virgulă pentru zecimale. Apăsați butonul CLEAR de pe telecomandă pentru a șterge ultima introducere.

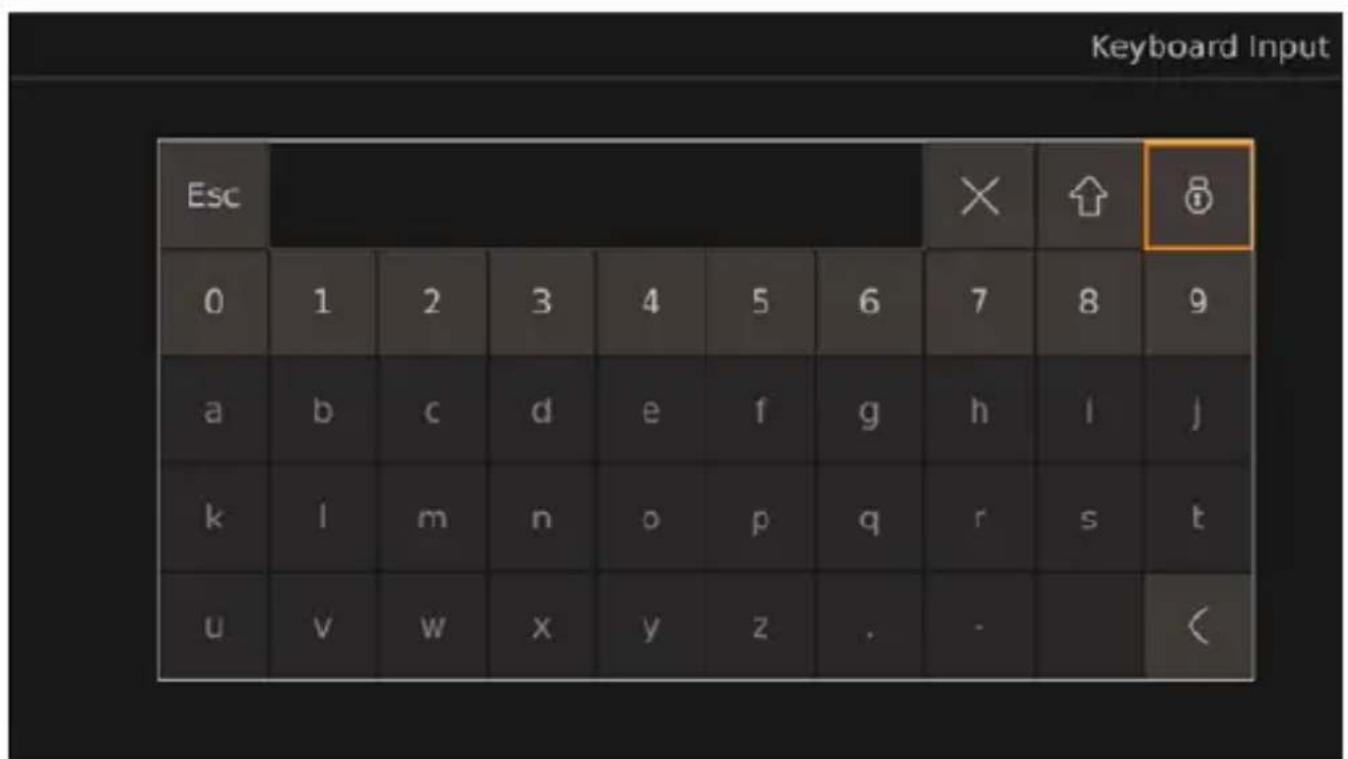

Utilizarea tastaturii

Apăsați butonul ENTER de pe telecomandă pentru a deschide tastatura.

Utilizați butoanele de tastatură pentru a introduce literele sau numerele dorite.

INDICAȚIE

Câmpurile de text dispun de un număr limitat de litere, cifre și caractere, în funcție de câmpul de text. Dacă limita este atinsă, introducerea trebuie mai întâi ștearsă înainte de a putea fi adăugat text nou. Când selectați câmpul de text de pe tastatură, valorile pot fi modificate și folosind butoanele numerice de pe telecomandă sau șterse prin apăsarea butonului CLEAR de pe telecomandă. Dacă sunt introduse litere sau caractere (virgule pentru zecimale și/sau cratime) într-un câmp de text care este rezervat pentru valori numerice, literele și caracterele sunt eliminate automat din câmpul de text după ieșirea din setările corespunzătoare, iar câmpul de text este setat la 0.

CLEAR: Ultima introducere este ștearsă.

Literele mici devin litere mari. Literele mari devin caractere. Caracterele devin litere mici.

Butoanele de litere și caractere de pe tastatură sunt blocate. Butoanele numerice, Esc, și cele de blocare sunt deblocate.

Toate butoanele de pe tastatură sunt deblocate.

INDICAȚIE: După deblocarea literelor și caracterelor, acestea vor fi blocate din nou când tastatura este redeschisă.

Selectați meniul derulant.

Apăsați butonul ENTER de pe telecomandă.

Utilizați butoanele ▲ și ▼ de pe telecomandă pentru a parcurge meniul derulant.

Apăsați butonul ENTER pentru a confirma selecția.

Apăsați butonul SHIFT pentru a părăsi meniul derulant.

Selectați meniul derulant.

Utilizați butoanele ◀ și ▶ de pe telecomandă pentru a parcurge setările meniului derulant.

Apăsați butonul SHIFT pentru a părăsi meniul derulant.

Apăsați butonul Save (Salvare) pentru a salva setările și configurațiile setate.

Se afișează o fereastră pentru confirmarea și anularea procesului de salvare.

1. Confirmați sau anulați procesul de salvare.

Yes: Setările sunt salvate. Fereastra de confirmare este închisă.

No: Setările sunt eliminate. Fereastra de confirmare este închisă.

Pentru a părăsi setările sau configurațiile, consultați „Părăsirea meniurilor, setărilor și configurațiilor”.

Părăsirea meniurilor, setărilor și configurațiilor

Apăsați butonul ESC de pe telecomandă sau, dacă este prezent, utilizați butonul < pentru a părăsi meniul, setările sau configurațiile afișate.

Dacă setările au fost efectuate și nu au fost salvate, este afișată o fereastră pentru confirmarea și anularea procesului de salvare și părăsire.

Dacă setările au fost salvate sau un meniu sau configurații au fost părăsite, este afișat ecranul anterior.

Dacă este necesar, confirmați sau anulați procesul de salvare.

Yes: Setările sunt salvate. Fereastra de confirmare este închisă. Este afișat ecranul anterior.

No: Setările nu sunt salvate. Fereastra de confirmare este închisă. Este afișat ecranul anterior.

INDICAȚIE: Unele setări necesită o repornire după salvare când reveniți la meniul principal sau la interfața principală. Sistemul de camere repornește singur.

Dacă ați uitat parola, contactați producătorul pentru a solicita o cheie pentru resetarea parolei. După autentificare, parola trebuie reintrodusă dacă meniul sistemului de camere, setările sau calibrările nu au fost utilizate timp de 1 minut; este repornit sistemul de camere, este dezactivat modul standby sau sistemul de camere este pornit din nou după ce a fost oprit.

Q. Introduceți parola.

INDICAȚIE: Parola implicită este 88888888.

I. Utilizați butonul Login pentru conectare.

Dacă a fost introdusă parola greșită, se afișează „Login failed” – conectare eșuată.

Dacă a fost introdusă parola corectă, este afișat meniul principal.

T. Dacă este necesar, reîncepeți de la pasul Q, pagina X.

Schimbarea parolei

Q. Utilizați butonul

Se afișează „Password Setup” – configurare parolă.

1. Introduceți vechea parolă în câmpul de text „Current” – actuală.

T. Introduceți parola nouă în câmpul de text „New” – nouă – și continuați cu „Confirm” – confirmare.

INDICAȚIE

Parola poate consta din cifre și litere. Parola este limitată la 8 caractere. La ieșirea din „Password Setup” fără salvare, schimbarea parolei este eliminată.

V. Utilizați butonul „Save” – Salvare.

Apare o fereastră pentru a confirma modificarea.

Dacă este necesar, utilizați butonul No pentru a anula modificarea.

Utilizați butonul Yes pentru a salva modificarea.

Conectați-vă și consultați pagina de conectare.

UPHPT Setarea, rei

Deschideți Setup sau Configurare. Sunt afișate setările pentru SETUP. Deschideți setările pentru Time sau Oră. Se afișează System Time Setup sau Configurare oră sistem.

Faceți setările dorite.

Setarea datei și orei

Utilizați butoanele △ și ▽ de pe telecomandă pentru a seta ora dorită.

Poziția cursorului este evidențiată.

Utilizați butonul ▷ sau SHIFT de pe telecomandă pentru a trece la următoarea unitate de timp.

Dacă este necesar, utilizați butonul ◀ de pe telecomandă pentru a trece la unitatea de timp anterioară.

Dacă este necesar, repetați pașii de la pagina Z până la pagina Z.

Utilizați butonul Set Time sau Setare oră pentru a seta ora.

Setarea GPS Time Synchronization

Activați sau dezactivați sincronizarea orei prin MDS.

ON: Sincronizarea automată a orei este activată.

OFF: Sincronizarea automată a orei este dezactivată.

Setați fusul orar folosind meniul derulant UTC.

Setarea Daylight Saving Time Setup

Activați sau dezactivați reglarea automată la ora de vară prin intermediul butoanelor Switch.

ON: Reglarea automată a orei de vară a fost activată.

OFF: Reglarea automată a orei de vară a fost dezactivată.

Setați afișarea intervalului de oră de vară utilizând butoanele Mode.

Formatul setării de începere și de sfârșit a orei de vară se modifică.

Week: Ora afișată este „lună-zi-săptămână-oră-minut”.

Date: Ora afișată este „lună-zi-oră-minut”.

Utilizați butoanele △ și ▽ de pe telecomandă sau tastatură pentru a seta decalajul orar al orei de vară, prin butonul Offset. Ora pentru Offset se modifică în trepte de o jumătate de oră. Utilizați meniurile derulante corespunzătoare pentru a seta începerea și sfârșitul pentru ora de vară (consultați pagina XJ W).

UP3: Calibrarea sistemului de camere

Asigurați-vă că sistemul video afișează toate zonele din jurul vehiculului. Unghiurile moarte reprezintă un risc pentru siguranță.

INDICAȚIE

Evitați umbrele puternice pe țintele de calibrare. Asigurați o iluminare uniformă, preferabil lumină naturală. În fiecare cameră trebuie să fie vizibile țintele de calibrare. Utilizați cele 4 vederi superangulare afișate pentru orientare.

Așezați țintele de calibrare în fiecare colț al vehiculului.

Dacă este necesar, aplicați bandă colorată în linii drepte, la o distanță de 0,1 cm în jurul vehiculului.

INDICAȚIE: Banda ajută la reglarea fină a lățimii și lungimii graficii vehiculului.

Puneți contactul vehiculului pentru a activa sistemul de camere.

Configurați sistemul de camere.

Urmați instrucțiunile din ghidul de configurare. Consultați documentele asociate paginii.

Deschideți setările Video.

Este afișată interfața de gestionare video.

Faceți setările dorite.

Calendarul afișează luna anterioară.

Calendarul afișează luna următoare.

Calendarul și orele sunt închise.

Este afișat un meniu derulant în care poate fi selectat numărul de surse video afișate.

Este afișat un meniu derulant în care pot fi selectate categoriile video care urmează să fie enumerate.

Delete: Ultima sursă video selectată este ștearsă.

Export: Ultima sursă video selectată este exportată pe stick-ul USB.

Play: Ultima sursă video selectată este redată.

Lista de videoclipuri este închisă.

Redarea videoclipurilor

Utilizați butonul sau apăsați butonul de pe telecomandă pentru a trece la videoclipul anterior.

Utilizați butonul pentru a întrerupe videoclipul afișat.

Utilizați butonul sau apăsați butonul de pe telecomandă pentru a trece la videoclipul următor.

Utilizați butonul pentru a reveni la interfața de gestionare video sau procedați după cum este descris în „Parcurgerea meniurilor setărilor și configurațiilor paginii”.

Apăsați butonul CLEAR de pe telecomandă pentru a afișa sau ascunde bara de progres.

UPNPH Redarea videoclipurilor

Conectați un monitor la ieșirea video universală "I L b" fig.10 pagina IWZW Nc. Urmați instrucțiunile din Gestionarea surselor video pagina IXQQ.

Redarea videoclipurilor de pe computer

Opriți monitorul.

Scoateți cardurile SL din controller (consultați Introducerea unui card SL pagina lXJ Qc). Conectați cardurile SL la un computer. Deschideți videoclipurile dorite pe computer.

INDICAȚIE: Videoclipurile pot fi redate cu un player video standard.

Remedierea defecțiunilor

A- arie Ca10ă D, siKilă S, 11;ie
este adi2at pe interața principală2i înStorage Management.	' u este detectată nicio unitate Olash.	> f onectați o unitate Olash la sistemul de camere.
	. nitatea Olash Quncționează anormal.	Q. Ueconectați unitatea Olash.I . L acă este necesarP înlocuiți unitatea Olash cu una nouă.
este adi2at pe interața principală2i înStorage Management.	' u este detectat niciun card SL.	> f onectați un card SL la sistemul de camere.
	f ardul SL Quncționează anormal.	Q. Ueconectați cardul SL.I . L acă este necesarP înlocuiți cardul SL cu unul nou.
este adi2at pe interața principală2i înStorage Management.	. nitatea Olash nu este conectată correct.	> Ueconectați unitatea Olash.
	. nitatea Olash Quncționează anormal.	Q. Ueconectați unitatea Olash.I . L acă este necesarP înlocuiți unitatea Olash cu una nouă.
este adi2at pe interața principală2i înStorage Management.	f ardul SL nu este conectat corect.	> Ueconectați cardul SL.
	f ardul SL Quncționează anormal.	Q. Ueconectați cardul SL.I . L acă este necesarP înlocuiți cardul SL cu unul nou.
fând eSportați istoricul de calibrare sau Oi2ierele de calibrareP este adi2ataOereastra,,U Disk lost.r.	' icio unitate Olash nu este conectată la sistemul de camere.	Q. . tilizați butonulYes.I . f onectați o unitate Olash la sistemul de camere bconsultațifig.10 pagină1WZWc.
A- arie Ca10ă D, siKilă S, 11jie
		T. Ueporniți procesul de eSportare.
f ând salvați ora de varăP se ați2ează ,,The date setting for DSTis invalid. r.	L ata de începere este setată dupădata de încheiere.	Q. . tilizați butonul Yes .I . f orectați data setată.
L upă efectuarea setărilorP ecranulmonitorului devine negru.	Sistemul de camere reporne2te.	Sistemul de camere ați2ează una saumai multe imagini de cameră dupăcâteva secundeP în Cunctie de setărileefectuate.
' u se efectua introduceri într-uncâmp de teSt Colosind tastatura.	" Oost atinsă limita de numereP litere2i caractere.	> Ștergeți introducerea bconsultațif ompletarea câmpurilor de teStpaginăIXJ Kc.

Garanție

Se aplică termenul de garanție legal. În cazul în care produsul este defect, contactați reprezentanța producătorului din țara dvs. (consultați dometic.com/dealeri) sau comerciantul.

Pentru operații de reparație și în baza garanției, trebuie să trimiteți și următoarele documente:

O copie a facturii cu data cumpărării

Un motiv de reclamație sau o descriere a defecțiunii.

Rețineți că repararea prin mijloace proprii sau reparațiile neprofesionale pot avea consecințe asupra securității și pot anula garanția.

Eliminarea

Dacă doriți să eliminați în final produsul, adresați-vă centrului local de reciclare sau distribuitorului pentru detalii despre cum să faceți acest lucru în conformitate cu reglementările privind eliminarea aplicabile. Produsul poate fi eliminat gratuit.

În cazul în care produsul conține baterii neînlocuibile, acumulatori sau surse de lumină, nu trebuie să le îndepărtați înainte de a le elimina.

Depuneți materialul de ambalare pe cât posibil în containerele corespunzătoare de reciclare. Consultați un centru local de reciclare sau un reprezentant specializat pentru detalii cu privire la eliminarea produsului în conformitate cu reglementările aplicabile privind eliminarea. Produsul poate fi eliminat gratuit.

Date tehnice

Parametri de control

	CAM360AHDHD
Nensiune de ɔnctionare QJ Iv TI la
Intervalul de tensiune de ɔnctionare pentru semnalele de declan2are eSterne	QJ Iv TI la
f urentul electric de cunctionare	w l1" l/ QI la
Interval de temperatură de cunctionare m	IJ ij f lv XJ ij f
arametr1 - ide, Da), ramic
Intrare video MaS. V canale x QJ YJ lpS | KI0ps l/ TJ 10ps y Q canal IDf
Mod de a0i2are l L /TL
Ie2ire l L
e Uezoluție	QJ YJ lpS
e Uată de reîmprospătare	TJ 10ps
Ie2ire SL
e Uezoluție	L Q
e Uată de reîmprospătare	| KI0ps l/ TJ 10ps
arametr1 de î) reEistrare
L epozitarea MaS. I x card SL KQI IMB
f odiiicare comprimată MaS. V canale x QJ YJ lpSP codiiicare l .I WV
L ecompresie 2i decodare MaS. V canale x QJ YJ lpSP decodare l .I WV
FluS video QJ l V b/sP l J VY b/sP VJ ZW b/s

Parametrii camerei

	CAM360AHDHD
L ispozitiv de imagine f MOS Q/I .Zr I Mega
Uata de cadre I KI0ps V TJ 10ps
Uezoluție OZI J IpS i x QJ YJ IpS
L imensiunea piSelilor I PYI	μmIX I PYIμm
f omprimare QJ YJ IpS
Ie2ire video QIapp P XKIOhm
Balans de alb " uto
. nghi de vizualizare	z OXJ ol c
" limentare electrică	QI la
Interval de temperatură de suncționare	mIJljflv XJljfPUI ZK1% maS.
Nemperatură de depozitare	mTJljflv YJljfPUI ZK1% maS.
f lasa de protecție	IDWZ/
