Tip produs	Aragaz cu chiuvetă încorporată
Marcă	Dometic
Model	CVC1700G
Număr de arzătoare	2 (1 arzător S, 1 arzător L)
Dimensiuni (L x H x A)	600 × 140 × 450 mm
Alimentare cu gaz	Propan (G31) sau butan (G30)
Presiune gaz	28-30 mbar (butan) / 30-37 mbar (propan) conform țării
Alimentare electrică	12 V CC, siguranță 1 A
Putere arzător S	0,54 kW (injector 1,1 mm, 80 g/h)
Putere arzător L	0,73 kW (injector 2,0 mm, 146 g/h)
Capac din sticlă	Da, cu închidere moale
Chiuvetă încorporată	Da
Dispozitiv de siguranță	Supraveghere flacără (FSD) și oprire gaz la închiderea capacului
Tip de aprindere	Manual, electric sau piezoelectric în funcție de versiune
Material	Oțel inoxidabil, sticlă călită
Instalare	Încorporată, pentru rulotă sau caravană
Întreținere	Curățare cu cârpă moale și umedă; verificare anuală de către un profesionist
Reparabilitate	Duze înlocuibile; piese de schimb originale Dometic
Certificare	CE
Garanție	Legală, contactați distribuitorul sau Dometic

Întrebări frecvente - CVC1700G DOMETIC

Ce tipuri de gaz pot folosi cu Dometic CVC1700G ?

Puteți folosi propan (G31) sau butan (G30). Verificați presiunea adaptată țării dumneavoastră pe plăcuța de identificare.

Cum se instalează corect aragazul CVC1700G ?

Instalarea trebuie efectuată de un profesionist calificat. Respectați distanțele minime, deschiderile de aerisire (150 cm²) și utilizați un racord prin compresie conform. Consultați manualul pentru scheme.

Pot folosi aragazul ca sursă de încălzire suplimentară ?

Nu, aparatul este conceput doar pentru gătit. Nu îl utilizați niciodată pentru încălzire, aceasta prezintă risc de incendiu și intoxicație.

Ce trebuie făcut dacă se detectează un miros de gaz ?

Nu aprindeți aparatul, stingeți orice flacără, întrerupeți alimentarea cu gaz, deschideți ferestrele și verificați instalația de către un profesionist.

Cum se curăță plita și capacul de sticlă ?

Lăsați aparatul să se răcească, îndepărtați grătarele, curățați cu o cârpă moale și umedă. Pentru pete persistente, utilizați un produs special pentru sticlă sau inox. Consultați site-ul Dometic pentru mai multe sfaturi.

Aragazul necesită o ventilație specială ?

Da, aparatul trebuie utilizat într-un spațiu bine aerisit. În timpul gătitului, deschideți ferestrele sau utilizați o hotă. Deschiderile de aerisire trebuie să aibă o secțiune de cel puțin 150 cm².

Ce trebuie făcut dacă flacăra este galbenă sau instabilă ?

Verificați dacă arzătoarele sunt curate și butelia de gaz nu este goală. Dacă problema persistă, controlați instalația de către un profesionist.

Cum se înlocuiește butelia de gaz ?

Stingeți aparatul și închideți robinetul buteliei. Înlocuiți butelia într-un loc bine ventilat, departe de orice sursă de aprindere. Urmați instrucțiunile producătorului racordului.

Este necesară o întreținere anuală ?

Da, verificați anual buna funcționare de către un profesionist calificat, în special circuitul de gaz și dispozitivele de siguranță.

Unde găsesc piese de schimb pentru CVC1700G ?

Contactați distribuitorul Dometic sau consultați site-ul dometic.com. Utilizați doar piese originale pentru a garanta siguranța.

MANUAL DE UTILIZARE CVC1700G DOMETIC

1 Observații importante

Citiți cu atenție și respectați toate instrucțiunile, indicațiile și avertismentele incluse în acest manual de produs pentru a vă asigura că instalați, utilizați și întrețineți produsul în permanență. Aceste instrucțiuni TREBUIE păstrate cu acest produs.

Prin utilizarea produsului, confirmați că ați citit cu atenție toate instrucțiunile, indicațiile și avertismentele și că înțelegeți și sunteți de acord să respectați termenii și condițiile stabilite. Sunteți de acord să utilizați acest produs numai pentru scopul și aplicația prevăzute și în conformitate cu instrucțiunile, indicațiile și avertismentele prezentate în acest manual de produs, precum și în conformitate cu toate legile și reglementările aplicabile. Nerespectarea instrucțiunilor și avertismentelor prezentate aici poate duce la vătămarea personală a utilizatorului sau a altora, la deteriorarea produsului sau a altor bunuri din apropiere. Acest manual al produsului, inclusiv instrucțiunile, indicațiile și avertismentele și documentația aferentă pot fi supuse modificărilor și actualizărilor. Pentru informații actualizate despre produs, vă rugăm să vizitați documents.dometic.com.

2 Explicația simbolurilor

Un cuvânt de semnalizare identifică mesajele de siguranță și mesajele privind daunele materiale și, de asemenea, indică gradul sau nivelul de gravitate a pericolului.

PERICOL!

Indică o situație periculoasă care, dacă nu este evitată, va provoca moartea sau răni grave.

AVERTIZARE!

Indică o situație periculoasă care, dacă nu este evitată, poate provoca moartea sau răni grave.

PRECAUȚIE!

Indică o situație periculoasă care, dacă nu este evitată, poate provoca răni minore sau medii.

ATENȚIE!

Indică o situație care, dacă nu este evitată, ar putea duce la pagube materiale.

INDICAȚIE: Informații complementare privind operarea produsului.

3 Instrucțiuni de siguranță

Notă preliminară

• Înainte de instalare, verificați compatibilitatea condițiilor de distribuție locale (tipul de gaz și presiunea acestuia) și a reglării dispozitivului.
• Condițiile de reglare pentru acest dispozitiv sunt menționate pe etichetă (sau plăcuța cu date tehnice).

- Acest dispozitiv nu este conectat la un dispozitiv de evacuare a produselor de ardere. Acesta trebuie instalat și conectat conform reglementărilor de instalare în vigoare. Trebuie acordată o atenție deosebită cerințelor relevante cu privire la aerisire.

Informații generale de siguranță

AVERTIZARE! Pericol de explozie

Lucrările de reparație la nivelul acestui aparat pot fi efectuate exclusiv de către specialiști. Reparațiile necorespunzătoare pot cauza pericole grave. Acest dispozitiv trebuie instalat în conformitate cu orice reglementări naționale în vigoare în țara de utilizare. Nu modificați dispozitivul. Nu scoateți și nu înlocuiți nicio componentă a acestui dispozitiv. Furtunul de gaz trebuie înlocuit dacă reglementările naționale impun acest lucru. Nu răsuciți, întindeți, ciupiți și nu aplicați nicio sarcină pe furtunul de alimentare cu gaz.

AVERTIZARE! Pericol de sufocare

Exploatarea dispozitivului într-o zonă neaerisită va reduce cantitatea de oxigen din acea zonă. Acest dispozitiv trebuie folosit într-un spațiu bine aerisit. Acest dispozitiv este destinat exclusiv gătitului. Nu trebuie utilizat în alte scopuri, de exemplu pentru încălzirea încăperilor.

AVERTIZARE! Pericol de incendiu

Nu lăsați acest dispozitiv nesupravegheat când este fierbinte sau în funcțiune. Copiii trebuie supravegheați pentru a nu se juca cu aparatul. Țineți la îndemână un stingător adecvat. Asigurați-vă că stingătorul este verificat de către personal calificat la intervale regulate.

AVERTIZARE! Pericol de arsuri

Nu apropiați mâinile, fața și părul de arzătoare. Nu purtați haine largi și nu lăsați părul lung desfăcut când aprindeți sau folosiți dispozitivul.

Nu lăsați copiii și animalele de companie să se apropie. Monitorizați cu atenție toate activitățile din jurul acestui dispozitiv pentru a evita arsurile sau alte vătămări corporale.

Nu depozitați buteliile de gaz lichefiat în poziție orizontală. Protejați sticlele cu gaz lichefiat de radiația solară directă. Temperatura nu trebuie să depășească 50 °C.

AVERTIZARE! Pericol pentru sănătate

Acest dispozitiv poate fi utilizat de copiii cu vârsta de 8 ani și mai mari și de către persoane cu capacități fizice, senzoriale sau mentale reduse sau de către persoane lipsite de experiență și cunoștințe, dacă acestea au fost supravegheate și instruite cu privire la utilizarea dispozitivului în condiții de siguranță și înțeleg riscurile pe care le implică.

Securitatea la exploatarea aparatului

fig. 1 pagină 3

PERICOL! Pericol de intoxicație cu monoxid de carbon

Procesul de ardere a gazului lichefiat produce monoxid de carbon, care se acumulează în spațiile închise. Folosiți acest dispozitiv doar cu suficientă aerisire.

PRECAUȚIE! Risc de vătămare

În cazul spargerii capacului din sticlă:

• Opriți imediat toate arzătoarele și orice element de încălzire electric și izolați dispozitivul de sursa de alimentare.
• Nu atingeți suprafața dispozitivului.
• Nu folosiți dispozitivul.

PERICOL! Pericol de sufocare

Folosirea unui aparat de gătit pe gaz are ca rezultat producerea căldurii, umezelii și a produselor de ardere în încăperea în care este instalat. - Asigurați-vă că bucătăria este bine aerisită, mai ales când dispozitivul este în uz. - Lăsați orificiile de aerisire naturală deschise sau instalați un dispozitiv de ventilare mecanică (de ex., o hotă extractoare). Folosirea intensivă prelungită a aparatului poate necesita aerisire suplimentară, de exemplu prin creșterea ventilației mecanice, acolo unde există, pentru a evacua în siguranță produșii arderii în aerul exterior, asigurând schimbul de aer în încăpere prin aerisire suplimentară.

Consultați un specialist înainte de instalarea unor aerisiri suplimentare.

ATENȚIE! Pericol de defectare

Închideți capacul din sticlă înainte de a începe o călătorie. Opriți toate arzătoarele înainte de a închide capacul din sticlă. Țineți obiectele grele sau ascuțite departe de suprafața capacului de sticlă.

Măsuri de siguranță la manipularea gazului lichefiat

AVERTIZARE! Pericol de explozie

După folosire, deconectați întotdeauna butelia de gaz lichefiat. Depozitați buteliile de gaz lichefiat la distanță de dispozitivele de încălzire sau de gătit și alte surse de lumină sau de căldură, într-o zonă bine aerisită, care nu se află la îndemâna copiilor. Nu depozitați niciodată buteliile de gaz lichefiat în locuri neaerisite sau sub nivelul solului (benă de pământ în formă de pâlnie). Nu depozitați niciodată buteliile de gaz lichefiat în clădiri precum garaje. Orice depozitare în interior trebuie să respecte reglementările naționale.

AVERTIZARE! Pericol de explozie

Nu folosiți acest dispozitiv dacă prezintă scurgeri, deteriorări sau dacă nu funcționează corect. Nu folosiți niciodată dispozitivul în următoarele situații: - în benzinării - pe feriboturi - La transportarea vehiculului în care este instalat dispozitivul cu un vehicul de transport sau vehicul de tractare. În caz de incendiu, opriți alimentarea cu gaz.

RO Dometic CVC, CVH

Nu amplasați substanțe chimice, materiale inflamabile sau aerosoli în apropierea acestui dispozitiv. Nu folosiți niciodată o flacără deschisă pentru a verifica dacă există scurgeri de gaz. În cazul în care există miros de gaz

• Nu încercați să aprindeți acest dispozitiv. • Stingeți orice flăcări deschise. • Opriți alimentarea cu gaz
• Deconectați dispozitivul de la sursa de gaz.
• Solicitați verificarea instalației de gaz unui atelier de specialitate:

Atașați și detașați recipientul de gaz numai la distanță de flăcări deschise, flăcări pilot sau alte surse de aprindere și numai când dispozitivul este rece la atingere.

Înainte de a folosi recipientul de gaz, verificați dacă garnitura dintre acest dispozitiv și recipientul de gaz este la locul său și în stare bună. Dacă garnitura este deteriorată sau uzată, nu folosiți acest dispozitiv. Opriți alimentarea cu gaz de la recipientul de gaz după utilizare.

AVERTIZARE! Pericol de incendiu

Nu utilizați și nu depozitați materiale inflamabile în sau lângă acest dispozitiv (de

AVERTIZARE! Pericol de arsuri

Părțile accesibile pot fi fierbinți. Nu lăsați copiii mici să se apropie.

PRECAUȚIE! Pericol de arsuri

Folosiți mănuși de protecție când manevrați componente fierbinți. Lăsați dispozitivul să se răcească înainte de a atinge componentele goale. Dacă aprindeți manual un arzător:

• Folosiți chibrituri lungi sau o brichetă adecvată.
• Îndepărtați rapid mâna imediat ce arzătorul se aprinde. Folosirea alcoolului sau a medicamentelor cu sau fără rețetă poate afecta capacitatea de a asambla corect sau de a utiliza în siguranță acest dispozitiv.

4 Domeniul de livrare

Denumire

Combinație plită

Șuruburi de fixare

Silon și garnitură din cauciuc

Manual de instalare și de utilizare

5 Domeniul de utilizare

Plitele cu gaz și combinațiile sunt destinate instalării într-

• Instalarea, asamblarea sau conectarea incorectă, inclusiv supratensiunea
• Întreținerea sau utilizarea incorectă a pieselor de schimb, altele decât piesele de schimb originale furnizate de producător
• Modificări aduse produsului fără aprobarea explicită din partea producătorului
• Utilizarea în alte scopuri decât cele descrise în manual. Dometic își rezervă dreptul de a modifica aspectul și specificațiile produsului.

RO Dometic CVC, CVH

6 Descriere tehnică

6.1 Specificațiile diferitelor modele

În funcție de model, plitele au unul până la trei arzătoare. Combinațiile constau din plite de gătit cu unul până la trei arzătoare și ochiuri.

Găsiți specificația detaliată în tabelul următor.

Model	Nr. de arzătoare	Capacă în sticlă	Formă de L	Chiuwetă
CVH 13 50	1	-	-	-
CVH 13 50G	1	x	-	-
CVH 15 25	2	-	-	-
CVH 15 25G	2	x	-	-
CVH 15 25LG	3	x	x	-
CVH 17 00G	3	x	-	-
CVC 1525 G	1	x	-	x
CVC 1700	2	-	-	x
CVC 1700 G	2	x	-	x
CVC 1875 G	3	x	-	x

6.2 Panou de control

fig. 2 pagina 4

Pictogramă	Explicare	Pictogramă		Explicare
				Flacără opntă
	Flacără sciolată		[HW02]	Buton de aprindere cușcînteire

7 Instalare

7.1 Locul de instalare

Locația de instalare trebuie să aibă orificii de ventilație cu o secțiune transversală de cel puțin 150 cm². Respectați distanțele minime.

fig. 4 pagina 6

Asigurați-vă că nu se creează curent în locul de instalare.

7.2 Pași de instalare

1. Executați un decupaj în blat.

fig. 5 pagină 7

1. Montați o garnitură din cauciuc între blat și dispozitiv.

INDICAȚIE: Contactați producătorul dacă dispozitivul nu este livrat cu o garnitură din cauciuc.

1. Numai modelele cu suporturi de vase: Așezați placa inferioară pe suprafața de montare a suportului de vase și fixați dispozitivul în blat.

fig. 6 pagină 7

1. Fixați dispozitivul în blat.

fig. 7 pagină 8

7.3 Conectarea dispozitivului la sursa de gaz

Montarea și instalarea racordului de gaz trebuie să fie efectuate de o persoană calificată care a demonstrat abilități și cunoștințe pentru construcția, instalarea și utilizarea aparatelor pe gaz și a beneficiat de instruire în domeniul siguranței pentru identificarea și evitarea pericolelor asociate.

AVERTIZARE! Pericol de explozie

Utilizați numai recipiente de gaz PL cu regulator de presiune certificat. Comparați indicația presiunii de pe eticheta de tip cu indicația presiunii de pe recipientele de gaz PL. Evitați orice solicitare mecanică asupra sistemului de conducte de gaz în timpul instalării și ulterior.

Respectați următoarele instrucțiuni la conectare:

Respectați cerințele naționale.

• Folosiți numai o țeavă din oțel de ∅ 8 x 1 mm (oțel sudat etanș, fără îmbinări sau inoxidabil) pentru racordare.
• Prindeți țeava de gaz pe peretele lateral sau posterior al pieselor de mobilier înconjurătoare, astfel încât dispozitivele de acționare să nu fie sub sarcină.
• Întreaga țeavă de gaz nu trebuie supusă sarcinilor mecanice.
• Punctul de conectare a alimentării trebuie să fie accesibil cu dispozitivul instalat.
• Racordați țevile (consultați capitolul Conectarea țevilor utilizând un fiting de compresie, pagina 223).
• Montați deasupra dispozitivului un semn cu următorul text: AVERTIZARE!

Când gătiți, trebuie asigurată aerisire suplimentară, de exemplu, prin deschiderea unor ferestre din apropierea dispozitivului.

Dispozitivul nu trebuie folosit ca dispozitiv de încălzire.

1. Deschideți alimentarea cu gaz.
2. Verificați etanșeitatea tuturor legăturilor cu apă și săpun pentru identificarea scurgerilor.

AVERTIZARE! Pericol de explozie

Niciodată nu verificați etanșeitatea cu flacără deschisă sau în apropierea surselor de aprindere.

√ Dacă nu se formează bule, nu există scurgeri.

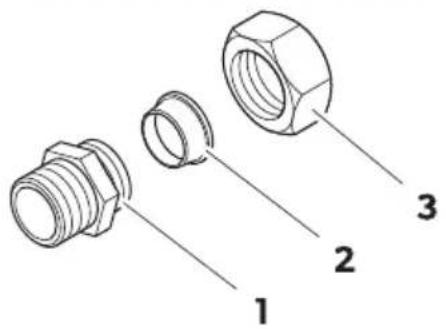

7.3.1 Conectarea țevilor utilizând un fiting de compresie

Conform EN ISO 8434-1 bazat pe DIN 2353 și DIN 3387-1 (țeavă de oțel D = 8 mm )

INDICAȚIE Verificați etanșeitatea fiecărui fiting de țeavă după asamblare cu mediul de testare și/sau de funcționare sub presiune de testare și/sau de funcționare, de ex. folosind agenți de spumare în conformitate cu EN 14291.

art. Denumire Denumire

1 Niplu de cupla-re	cu con Euro, auto-etanşare cu garnitură de tăiere a filetului
2 Inel de prinde-re
3 Piuliță de cu-plare

Pregătirea asamblării

Tăiați la unghi drept capătul țevii care urmează să fie conectată.

INDICAȚIE

• Respectați toleranța permisibilă a unghiului de 0,5°. Abaterile de formă de la capătul țevii, de exemplu, țevile tăiate diagonal, reduc durata de viață și etanșeitatea racordului.
• Îndepărtați bavurile cu o unealtă de debavurare sau șmirghel.
• Îndepărtați impuritățile și straturile de vopsea.

Opțional: Aplicați un lubrifiant adecvat pe filetul piuliței de cuplare pentru a reduce cuplul și a facilita instalarea.

Metoda A: Asamblare directă pe niplul de cuplare

fig. 8 pagină 9

1. Glisați piulița de cuplare pe capătul țevii.
2. Glisați inelul de prindere cu muchia de tăiere orientată spre capătul țevii, în fața piuliței de cuplare, pe capătul țevii.
3. Amplasați niplul de cuplare pe țeavă.
4. Apăsați țeava pe opritorul de capăt din niplul de cuplare și strângeți manual piulița de cuplare până când întâmpinați rezistență.

INDICAȚIE: Asigurați-vă că țeava atinge opritorul de capăt din niplul de cuplare, astfel încât țeava să poată fi tăiată de inelul de prindere și să creeze un racord strâns.

1. Țineți niplul de cuplare în poziție cu o cheie deschisă și strângeți piulița de cuplare cu o a doua cheie deschisă cu 1-1,5 rotații.

ATENȚIE! Pericol de defectare

Nu lăsați țeava să se rotească. Asigurați-vă că piulița de cuplare este strânsă corect. Dacă piulița de cuplare este strânsă prea slab sau prea puternic, rezistența la presiune și durata de viață a fitingului vor fi reduse. Acest lucru poate duce la scurgeri sau țeava poate aluneca.

Metoda B: Pre-asamblare cu cheie de pre-asamblare și asamblare finală

INDICAȚIE: Pre-asamblarea cu cheie de pre-asamblare este recomandată pentru asamblarea în serie.

Pre-asamblare

INDICAȚIE Conurile unei chei de pre-asamblare sunt supuse uzurii. Verificați precizia conurilor la intervale regulate, utilizând calibre pentru verificarea conicității. Înlocuiți cheile de pre-asamblare ale căror conuri nu au precizia necesară sau prezintă semne de uzură.

1. Glisați piulița de cuplare pe capătul țevii.
2. Glisați inelul de prindere cu muchia de tăiere orientată spre capătul țevii în fața piuliței de cuplare pe capătul țevii.
3. Amplasați cheia de pre-asamblare pe țeavă.
4. Apăsați țeava pe opritorul de capăt din cheia de pre-asamblare și strângeți manual inelul de prindere și piulița de cuplare până când întâmpinați rezistență.

INDICAȚIE Asigurați-vă că țeava atinge opritorul de capăt din cheia de pre-asamblare, astfel încât țeava să poată fi tăiată de inelul de prindere și să creeze un racord strâns.

1. Țineți cheia de pre-asamblare în poziție și strângeți piulița de cuplare cu o cheie deschisă cu 1-1,5 rotații. Nu rotiți mai mult de jumătate de rotație dincolo de acest punct.

ATENȚIE! Pericol de defectare

Asigurați-vă că piulița de cuplare este strânsă corect. Dacă piulița de cuplare este strânsă prea slab sau prea puternic, rezistența la presiune și durata de viață a fitingului vor fi reduse. Acest lucru poate duce la scurgeri sau țeava poate aluneca.

1. Scoateți cheia de pre-asamblare.

Asamblarea finală

1. Amplasați niplul de cuplare pe țeavă.
2. Apăsați țeava pe opritorul de capăt din niplul de cuplare și strângeți manual piulița de cuplare până când întâmpinați rezistență.

INSTRUCȚIUNI: Asigurați-vă că țeava atinge opritorul de capăt din niplul de cuplare, astfel încât țeava să poată fi tăiată de inelul de prindere și să creeze un racord strâns.

1. Țineți niplul de cuplare în poziție cu o cheie deschisă și strângeți piulița de cuplare cu o a doua cheie deschisă cu 0,5 rotații. Nu rotiți dincolo de acest punct (max. 2 rotații, incluzând pre-asamblarea și asamblarea finală).

ATENȚIE! Pericol de defectare

Asigurați-vă că piulița de cuplare este strânsă corect. Dacă piulița de cuplare este strânsă prea slab sau prea puternic, rezistența la presiune și durata de viață a fitingului vor fi reduse. Acest lucru poate duce la scurgeri sau țeava poate aluneca.

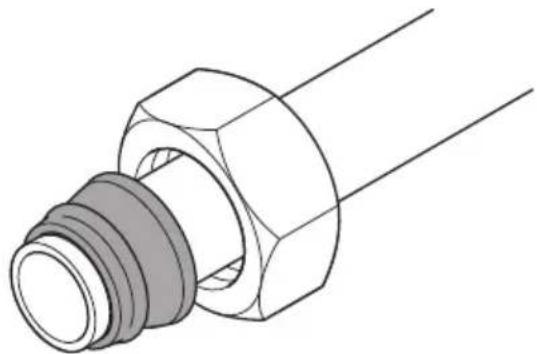

Verificarea fitingului

Când piulița de cuplare este strânsă, inelul de prindere este apăsat în țeavă prin rotirea piuliței de cuplare de-a lungul niplului de cuplare. Presiunea deformează inelul de prindere și formează o evacuare a colierului, creând un racord strâns.

După instalarea inițială, verificați evacuarea colierului la muchia de tăiere.

Asigurați-vă că strângeți din nou piulița de cuplare în mod corespunzător după fiecare slăbire.

1. Țineți niplul de cuplare în poziție cu o cheie deschisă și slăbiți piulița de cuplare cu o a doua cheie deschisă.
2. Verificați dacă s-a format o evacuare a colierului de etanșare pe inelul de prindere la muchia de tăiere.
3. Evacuarea colierului trebuie să fie uniformă și să acopere 80 % din suprafața de tăiere.
4. Pentru țevi din oțel: Evacuarea colierului trebuie să fie uniformă și să acopere complet suprafața de tăiere.
5. Verificați fixarea inelului de prindere. Inelul de prindere se poate roti, dar nu trebuie să se poată deplasa pe direcție axială.

7.3.2 Asamblarea evacuării deșeurilor

Asamblați evacuarea deșeurilor după cum este indicat:

fig. 11 pagina 11

7.4 Conectarea dispozitivului la sursa de alimentare c.c.

INDICAȚIE: Dispozitivul de supraveghere a flăcării și funcția de siguranță pentru capacul din sticlă funcționează numai dacă sursa de alimentare cu curent continuu este conectată cu polaritatea corectă.

1. Conectați dispozitivul după cum este ilustrat.

fig. 12 pagina 12

bk negru, rd roșu

1. Adăugați o siguranță de 1 A pe cablul pozitiv, în apropiere de baterie.

8 Folosirea combinației de plită

AVERTIZARE! Pericol de arsuri

Toate părțile dispozitivului, cu excepția panoului de control, devin foarte fierbinți în timpul gătitului. Nu atingeți părțile fierbinți ale dispozitivului în timpul utilizării și imediat după. Lăsați dispozitivul să se răcească corespunzător.

Nu utilizați chiuveta în timpul gătirii. Lăsați dispozitivul să se răcească corespunzător înainte de a utiliza chiuveta. Dacă dispozitivul are capace de sticlă și capacul de sticlă al chiuvetei este închis în timpul gătirii, păstrați o distanță minimă de 10 mm între vasele de gătit și capacul de sticlă al chiuvetei.

PRECAUȚIE! Pericol de arsuri

Îndepărtați toate accesoriile din plastic de pe chiuvetă înainte de a găti.

PRECAUȚIE! Pericol de arsuri

Nu închideți capacul de sticlă când un arzător este aprins.

8.1 Pornirea

PERICOL! Pericol de intoxicație cu monoxid de carbon

Înainte de a porni dispozitivul, asigurați-vă că zona este suficient de bine aerisită. În timpul utilizării, în încăperea de instalare trebuie să existe aerisiri cu o secțiune

transversală de cel puțin 150 cm². Aceste aerisiri pot fi închise atunci când dispozitivul nu este în uz.

AVERTIZARE! Pericol de explozie / pericol de incendiu

Folosiți numai gaz din categoria de gaz permisă (propan (G31), butan (G30)). Nu folosiți niciun alt combustibil.

1. Alegeți vasele de gătit adecvate pentru arzătoarele selectate, conform următorului tabel:

fig. 13 pagină 13

Arzător(13)	Diametru veselă
S 10 ... 16 cm
M 12 ... 18 cm
L 16 ... 22 cm

1. Porniți plita după cum este indicat.

fig. 14 pagină 14

În funcție de model, arzătoarele sunt aprinse diferit:

• Aprindere manuală: 14, A
• Aprindere electrică: 14,
• Aprindere piezoelectrică: 14, B
• Verificați funcționarea corectă a arzătorului, inspectând vizual flacăra.

În funcție de tipul de gaz folosit, flacăra ar trebui să arate după cum urmează:

• Propan (G31): Flacără cu punct intern albastru și contur clar.
• Butan (G30): Flacără cu vârf ușor galben la aprinderea arzătorului. Vârful galben se intensifică pe măsură ce arzătorul se încălzește.
• Dacă flacăra nu arată așa cum este descris, opriți plita după cum este indicat (consultați capitolul Oprirea pagină 227) și procedați după cum urmează:
• Verificați dacă arzătorul este murdar și curățați arzătorul dacă este necesar.
• Verificați calitatea gazului și înlocuiti recipientul de gaz, dacă este necesar (consultați capitolul Schimbarea recipientului de gaz pagină 227).

8.2 Oprirea

PRECAUȚIE! Risc de vătămare

Nu opriți dispozitivul prin închiderea capacului de sticlă.

Opriți plita după cum este indicat.

fig. 15 pagina 14

8.3 Schimbarea recipientului de gaz

AVERTIZARE! Pericol de explozie

Schimbați recipientul de gaz numai în locuri bine aerisite. Asigurați-vă că nu există surse de aprindere în apropiere. Schimbați recipientul de gaz numai când dispozitivul nu este în uz și alimentarea cu gaz a dispozitivului este oprită.

1. Opriți dispozitivul rotind butonul în poziția zero.
2. Închideți robinetul de pe recipientul de gaz.
3. Schimbați butelia de gaz conform instrucțiunilor producătorului instalației de gaz.

9 Curățarea și întreținerea

PRECAUȚIE! Pericol de arsuri

Lăsați dispozitivul să se răcească corespunzător înainte de curățarea, verificarea sau întreținerea dispozitivului.

9.1 Curățarea dispozitivului

fig. 16 pagină 15

1. Îndepărtați suportul de tigaie (fig. 16, 1.).
2. Curățați dispozitivul cu o cârpă moale și umedă (16, 2.).

Găsiți instrucțiuni de îngrijire suplimentare pentru suprafețe din oțel inoxidabil și din sticlă online, la qr.dometic.com/beVsW0

9.2 Verificare de siguranță anuală

Montarea și instalarea racordului de gaz trebuie să fie efectuate de o persoană calificată care a demonstrat abilități și cunoștințe pentru construcția, instalarea și utilizarea aparatelor pe gaz și a beneficiat instruire în domeniul siguranței pentru identificarea și evitarea pericolelor asociate.

Din motive de siguranță, solicitați verificarea dispozitivului de către o persoană calificată în fiecare an, pentru funcționare corespunzătoare. Orice defectiuni trebuie reparate.

9.3 Înlocuirea duzelor

Montarea și instalarea racordului de gaz trebuie să fie efectuate de o persoană calificată care a demonstrat abilități și cunoștințe pentru construcția, instalarea și utilizarea aparatelor pe gaz și a beneficiat instruire în domeniul siguranței pentru identificarea și evitarea pericolelor asociate.

Lăsați înlocuirea duzelor în seama unei persoane calificate, după cum este indicat.

a) Scoaterea duzelor:

fig. 17 pagină 16

b) Introducerea duzelor:

fig. 18 pagină 17

10 Eliminarea

Depuneți materialul de ambalare pe cât posibil în containere corespunzătoare pentru reciclare. Consultați un centru local de reciclare sau un reprezentant specializat pentru detalii cu privire la eliminarea produsului în conformitate cu reglementările aplicabile privind eliminarea.

11 Garanție

Se aplică termenul de garanție legal. În cazul în care produsul este defect, contactați reprezentanța producătorului din țara dvs. (consultați dometic.com/dealer) sau comerciantul.

Pentru operații de reparație și în baza garanției, trebuie să trimiteți și următoarele documente:

• O copie a facturii cu data cumpărării
• Un motiv de reclamație sau o descriere a defecțiunii. Rețineți că repararea prin mijloace proprii sau reparațiile neprofesionale pot avea consecințe asupra securității și pot anula garanția.

Dometic CVC, CVH RO

12 Date tehnice

Categoriare de gaz	propan (G31), butan (G30)
Categoriare desparat	12B/P(30)
Presiunea nacordului de gaz	AT, DE, BG, CY, DK, EE, FI, GR, HU, IS, LT, LV, MT, NL, NO, RO, SE, SI, SK, AL, HR, MK, TR30 mbar propan(G31)30 mbar butan (G30)
Categoriare desparat	12+ propan/butan
Presiunea nacordului de gaz	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, PL, PT, SI, SK, AL, MK, TR37 mbar propan (G31)28 mbar ... 30 mbar butan (G30)
Tensiunea deconectane (numai modele cu aprindare electronicii)	12 V= (1 A siguran(a))
Dimensiuni (x HxA)	600 × 140 × 450 mm
In aspectje/certificare	CE

fig. 13 pagina 13

Model	Arzător S			Arzător M.			Arzător mare
	λ			λ			λ
CVH 1350 (G)	-	-	-	-	-	-	0.73	2.0	146
CVH 1525 (G)	0.54	1.1	80	-	-	-	0.73	2.0	146
CVH 1525 (G)	0.54	1.1	80	-	-	-	0.73	2.0	146

Български език

1 Важни бележки
