NAVODILA ZA UPORABO CVC1700G DOMETIC

Kombinacija štednjaka

Pričvrsni vijci

Sifon i gumena brtva

Upute za montažu i rukovanje

5 Namjena

1 Pomembna obvestila

Pozorno preberite in upoštevajte vsa navodila, smernice in opozorila iz tega navodila, da zagotovite pravilno vgradnjo, uporabo in vzdrževanje izdelka. Ta navodila MORATE hraniti skupaj z izdelkom.

Z uporabo izdelka potrjujete, da ste pozorno prebrali vsa navodila, smernice in opozorila ter razumete in upoštevate vsa določila ter pogoje v tem dokumentu. Strinjate se, da boste izdelek uporabljali samo za predvideni namen uporabe in v skladu z navodili, smernicami in opozorili v tem navodilu ter v skladu z vsemi veljavnimi zakoni in predpisi. Če navodil in opozoril v nadaljevanju ne preberete in ne upoštevate, boste morda poškodovali izdelek ali povzročili materialno škodo v bližini. Pridržujemo si pravico do sprememb in posodobitev navodila, vključno z navodili, smernicami in opozorili ter povezano dokumentacijo. Za najnovejše informacije o izdelku obiščite documents.dometic.com.

2 Razlaga simbolov

Signalna beseda označuje varnostna sporočila in sporočila o materialni škodi ter stopnjo ali raven nevarnosti.

NEVARNOST!

Označuje nevarno situacijo, ki povzroči smrt ali hude poškodbe, će ni preprečena.

OPOZORILO!

Označuje nevarno situacijo, ki lahko povzroči smrt ali hude poškodbe, će ni preprečena.

POZOR!

Označuje nevarno situacijo, ki lahko povzroči lažje ali zmerne poškodbe, će ni preprečena.

OBVESTILO!

Označuje nevarno situacijo, ki lahko povzroči materialno škodo, će je ne preprečite.

NASVET Dodatne informacije za upravljanje izdelka.

3 Varnostni napotki

Uvodne opombe

• Pred namestitvijo preverite združljivost lokalnih dobavnih pogojev (vrsto plina in tlak plina) in nastavitve naprave.
• Nastavitveni pogoji za to napravo so navedeni na nalepki (ali tipski tablici).
• Naprava ni priključena na napravo za odvajanje proizvodov zgorevanja. Namestiti in priključiti jo je treba v skladu z veljavnimi namestitvenimi predpisi. Posebno pozornost je treba nameniti veljavnim zahtevam glede prezračevanja.

Osnovna varnost

OPOZORILO! Nevarnost eksplozije

Vsa popravila na tej napravi naj izvaja samo ustrezno usposobljeno osebje. Neustrezna popravila lahko povzročijo resne nevarnosti.

Napravo je treba namestiti v skladu z nacionalnimi predpisi, ki veljajo v državi uporabe.
Naprave ne spreminjajte.
Komponent naprave ne smete odstraniti ali zamenjati.
Gibko cev za plin je treba zamenjati, če tako določajo nacionalni predpisi.
Gibke cevi za plin ne zvijajte, raztezajte, stiskajte ali je ne izpostavljajte drugim obremenitvam.

OPOZORILO! Nevarnost zadušitve

Zaradi delovanja naprave v neprezračenem območju se bo zmanjšala količina kisika v tem območju.
Napravo je dovoljeno uporabljati samo v dobro prezračevanem prostoru.
Ta naprava se uporablja samo za kuhanje. Ni je dovoljeno uporabljati za druge namene, na primer za ogrevanje prostora.

OPOZORILO! Nevarnost požara

Naprave ne puščajte brez nadzora, ko je vroča ali med uporabo.
Otroke je treba nadzorovati in tako zagotoviti, da se z napravo ne bodo igrali.
Pri roki morate imeti primeren gasilni aparat. Poskrbite, da bo gasilni aparat v rednih intervalih pregledalo usposobljeno osebje.

OPOZORILO! Nevarnost opeklin

Rok, obraza in las ne približujte gorilnikom.
Med prižiganjem ali uporabo naprave ne nosite ohlapnih oblačil, dolge lase pa spnite.
Otroke in živali držite stran.
Previdno nadzorujte vse dejavnosti v bližini naprave, da preprečite opekline ali druge poškodbe.

OPOZORILO! Nevarnost za zdravje

To napravo smejo uporabljati otroci, ki so starejši od 8 let in osebe z zmanjšanimi fizičnimi, zaznavnimi ali duševnimi sposobnostmi ali s pomanjkljivimi izkušnjami in znanjem, će so nadzorovani ali so prejeli navodila glede varne uporabe naprave in razumejo s tem povezana tveganja.

POZOR! Nevarnost poškodb

Če se stekleni pokrov zlomi:

• Takoj izklopite vse gorilnike in električne grelne elemente ter napravo odklopite od napajanja.
• Ne dotikajte se površine naprave.
• Naprave ne uporabljajte.

OBVESTILO! Nevarnost poškodb

Pred začetkom vožnje zaprite steklen pokrov.
Preden zaprete steklen pokrov, izklopite vse gorilnike.
Težkih ali ostrih predmetov ne hranite v bližini površine steklenega pokrova.

Varnostni ukrepi pri delu z utekočinjenim plinom

OPOZORILO! Nevarnost eksplozije

Po uporabi vedno odklopite jeklenko z utekočinjenim plinom.
Jeklenke z utekočinjenim plinom hranite vstran od naprav za ogrevanje ali kuhanje in drugih virov svetlobe ali toplote v dobro prezračevanem območju izven dosega otrok.
Ne hranite jeklenk z utekočinjenim plinom na neprezračenih mestih ali pod nivojem tal (lijakaste kotanje).
Ne hranite jeklenk z utekočinjenim plinom v zgradbah, kot so garaže.
Vsi notranji prostori za shranjevanje morajo biti v skladu z nacionalnimi predpisi.
Jeklenk z utekočinjenim plinom ne hranite na boku.
Jeklenke z utekočinjenim plinom zaščitite pred neposredno sončno svetlobo. Temperatura ne sme preseči 50 °C.

Varnost pri delovanju naprave

sl. 1 na strani 3

NEVARNOST! Nevarnost zastrupitve z ogljikovim monoksidom

Pri zgorevanju tekočega plina nastaja ogljikov monoksid, ki se kopiči v zaprtih prostorih. Napravo uporabljajte le ob zadostnem prezračevanju.

NEVARNOST! Nevarnost zadušitve

Pri uporabi plinske kuhalne naprave nastajajo toplota, vlaga in produkti zgorevanja v prostoru, v katerem je nameščena.

• Zagotovite, da bo kuhinja dobro prezračevana, zlasti ko je naprava v uporabi.
• Prezračevalne odprtine morajo biti odprte ali pa namestite mehansko prezračevalno napravo (npr. mehansko kuhinjsko napo).

Pri daljši intenzivni uporabi aparata je potrebno dodatno zračenje, npr. močnejše mehansko prezračevanje, će je na voljo, zaradi varnega odstranjevanja produktov gorenja v zunanje ozračje in hkrati dovajanje svežega zraka v prostor. Pred namestitvijo dodatnega prezračevanja se posvetujte z usposobljeno osebo.

OPOZORILO! Nevarnost eksplozije

Naprave ne uporabljajte, će pušča, je poškodovana ali ne deluje pravilno. Naprave ne uporabljajte v naslednjih primerih:

• na bencinskih črpalkah,
• na trajektih,
• med prevozom vozila, v katerem je naprava nameščena, s transportnim vozilom ali vlačilcem.

V primeru požara zaprite dovod plina.
V bližino naprave ne nameščajte kemikalij, vnetljivih materialov ali razpršil.
Za preverjanje uhajanja plina nikoli ne uporabljajte odprtega plamena.

Če zavohate plin:
- Naprave ne poskušajte prižgati.
• Odprte plamene pogasite.
- Zaprite dovod plina.
- Napravo odklopite od dovoda plina.
- Plinski sistem naj pregleda strokovnjak.

Plinsko jeklenko priključite ali odstranite samo, kjer ni odprtega plamena, signalnih lučk ali drugega vira vžiga, in le takrat, ko je naprava hladna na dotik.
Pred uporabo plinske jeklenke preverite, ali je tesnilo med napravo in plinsko jekleno nameščeno in v dobrem stanju.
Če je tesnilo poškodovano ali obrabljeno, naprave ne uporabljajte.
Po uporabi zaprite dovod plina na plinski jeklenki.

OPOZORILO! Nevarnost požara

V napravi ali v njeni bližini ne uporabljajte in ne hranite vnetljivih materialov (npr. papirja in tekstila).

Na napravo ali ob njo ne postavljajte nobenih predmetov, razen posode za kuhanje.
Vnetljive predmete hranite vstran od gorilnika.
Ročaje posode za kuhanje namestite na naslednji način:
- Ročaji posode za kuhanje ali ponev ne smejo gledati čez rob naprave.
- Ročaje posode za kuhanje in ponev obrnite navznoter, vendar ne čez druge gorilnike.
Masti ali olja ne segrevajte pretirano.
Za prijemanje vročih posod za kuhanje uporabljajte samo suhe prijemalke za lonce.
Napravo izklopite, preden odstranite posodo za kuhanje.
Napravo uporabljajte samo, će jo lahko nadzoruje odrasla oseba.

OPOZORILO! Nevarnost opeklin

Dostopni deli so lahko zelo vroči. Male otroke držite stran.

POZOR! Nevarnost opeklin

Za prijemanje vročih komponent uporabite zaščitne rokavice.
Preden se naprave dotaknete z golimi rokami, počakajte, da se ohladi.
Če gorilnik prižgete ročno:
- Uporabite dolge vžigalice ali primeren vžigalnik.
- Roko hitro odstranite, ko je gorilnik vžgan.

Alkohol ali zdravila na recept ali brez recepta lahko poslabšajo vaše sposobnosti za pravilno sestavljanje ali varno uporabo te naprave.

4 Obseg dobave

Opis

Kombinirana kuhalna plošča

Pritrdilni vijaki

Sifon in gumijasto tesnilo

Navodila za montažo in uporabo

5 Predvidena uporaba

Plinske in kombinirane kuhalne plošče so predvidene za namestitev v kuhinjo ali pult v prikolicah oz. avtodomih.

Izdelek je primeren za:

• kuhanje in cvrtje živil v ustreznih posodah;
• uporabo plina dovoljene kategorije (propan (G31), butan (G30)).
  Izdelek ni primeren za:
• ogrevanje prostorov;
• uporabo na prostem;
• uporabo na plovilih.

Ta izdelek je primeren samo za predvideni namen in uporabo v skladu s temi navodili.

V tem navodilu so navedene informacije, ki jih je treba upoštevati za pravilno vgradnjo in/ali delovanje izdelka. Aparat zaradi slabe vgradnje in/ali nepravilne uporabe oziroma vzdrževanja ne bo dobro deloval in se lahko pokvari.

Proizvajalec ne sprejema nobene odgovornosti za telesne poškodbe ali poškodbe izdelka, do katerih pride zaradi:

• napačne namestitve, sestave ali priklopa, vključno s previsoko napetostjo;
• neustreznih vzdrževalnih del ali uporabe neoriginalnih nadomestnih delov, ki jih ni dobavil proizvajalec;
• sprememb izdelka brez izrecnega dovoljenja proizvajalca;
• uporabe za namene, ki niso opisani v navodilu. Družba Dometic si pridržuje pravico do spremembe videza in specifikacij izdelka.

6 Tehničniopis

6.1 Spedifikacije za različne modele

Kuhalne plošće imajo od enegado tri gorlinke, karje odvisno od modela. Kombiniirane luhalne plošče so

sestavljene iz kuhalne plošče z enim dotremi gorihiki in korita

Podrobnespecifikadje so navedene v naslednji tabel

Model	Število gorilnikov	Stakleni pokrov	L-oblika	Koriko
CVH 13 50	1	-	-	-
CVH 13 50G	1	x	-	-
CVH 15 25	2	-	-	-
CVH 15 25G	2	x	-	-
CVH 15 25LG	3	x	x	-
CVH 17 00G	3	x	-	-
CVC 1525G	1	x	-	x
CVC 1700	2	-	-	x
CVC 1700G	2	x	-	x
CVC 1875G	3	x	-	x

7.1 Mesto namestitve

Mesto namestitve mora imeti prezračevalne odprtine s presekom vsaj 150 cm².
Upoštevajte najmanjše obvezne razdalje.

sl. 4 na strani 6

Prepričajte se, da na mestu namestitve ni prepiha.

7.2 Koraki namestitve

7.3 Priključitev naprave na dovod plina

Plinski priključek mora sestaviti in montirati usposobljena oseba, ki je dokazala spretnosti in znanje glede sestave, montaže in delovanja plinskih naprav ter je opravila varnostno usposabljanje za prepoznavanje in preprečevanje nevarnosti.

OPOZORILO! Nevarnost eksplozije

Jeklenke z utekočinjenim naftnim plinom uporabljajte samo s certificiranim regulatorjem tlaka.

Primerjajte tlak, ki je naveden na tipski tablici, s tlakom, ki je naveden na jeklenkah z utekočinjenim naftnim plinom.
Sistema plinske napeljave med in po priključitvi ne izpostavljajte obremenitvam.

Pri priključitvi upoštevajte naslednje napotke:

• Upoštevajte nacionalne predpise.

• Za priklop uporabljajte samo jeklene cevi ∅ 8 x 1 mm (varjene za neprepustnost za plin, iz celega ali nerjavnega jekla).

• Plinski vod pritrdite na stransko ali zadnjo steno pohištva v bližini, tako da aktuatorji niso obremenjeni.

• Celotni plinski vod mora biti brez napetosti.

• Priključno mesto za dovod mora biti dostopno, ko je naprava nameščena.

• Priklopite cevi (glejte poglavje Priključitev cevi s kompresijsko namestitvijo na strani 212).

• Nad napravo namestite opozorilno tablo z besedilom: OPOZORILO!

Med kuhanjem je treba zagotoviti dodatno prezračevanje, tako da na primer odprete okna v bližini naprave.

Naprave ni dovoljeno uporabljati za ogrevanje prostora.

1. Odprite dovod plina.

2. Tesnjenje vseh priključkov preverite z milnico.

OPOZORILO! Nevarnost eksplozije

Tesnjenja ne preverjajte z odprtim plamenom ali v bližini virov vžiga.

Če ni mehurčkov, ni puščanja.

7.3.1 Priključitev cevi s kompresijsko namestitvijo

V skladu s standardom EN ISO 8434-1 na podlagi standardov DIN 2353 in DIN 3387-1 (premer jeklene cevi = 8 mm)

NASVET Po sestavljanju preverite tesnost vsake namestitve cevi s preskusnim in/ali obratovalnim sredstvom pod preskusnim in/ali obratovalnim tlakom, na primer s penilnimi sredstvi v skladu s standardom EN 14291.

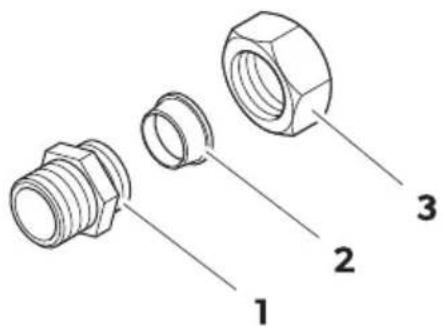

1 2 3

št. Opis Oznaka

1 Spojna šoba s stožcem »eurokonus«, samotesnilna s tesnilom za vrezovanje navojev

2 Vpenjalni obro- ček

3 Spojna matica

Priprava sestavljanja

Konec cevi, ki ga je nameravate priključiti, odžagajte pod pravim kotom.

NASVET

- Upoštevajte dovoljeno odstopanje kota 0,5°. Odstopanja pri obliki na koncu cevi, na primer diagonalno odžagane cevi, skrajšajo življenjsko dobo in zmanjšajo neprepustnost namestitve.

• Neravnine odstranite z orodjem za glajenje ali brusilnim papirjem.
• Odstranite nečistoče in nanose barve.

Izbirno: na navoj spojne matice nanesite primerno mazivo, da zmanjšate navor in olajšate namestitev.

Način A: neposredno sestavljanje na spojno šobo

sl. 8 na strani 9

1. Spojno matico potisnite na konec cevi.
2. Vpenjalni obroček potisnite na konec cevi do spojne matice tako, da je rezalni rob obrnjen proti koncu cevi.
3. Na cev namestite spojno šobo.
4. Cev potisnite ob končni omejevalnik v spojni šobi in z roko zategujte spojno matico, dokler ne začutite upora.

NASVET Prepričajte se, da se cev dotika končnega omejevalnika v spojni šobi, tako da vpenjalni obroček vreže v cev, s čimer se ustvari tesen spoj.

1. Z enim viličastim ključem držite pri miru spojno šobo, z drugim viličastim ključem pa zategnite spojno matico za 1–1,5 obrata.

OBVESTILO! Nevarnost poškodb

Preprečite vrtenje cevi.
Prepričajte se, da je spojna matica pravilno zategnjena. Če je spojna matica premalo ali preveč zategnjena, se zmanjša odpornost proti tlaku in

skrajša življenjska doba namestitve. Zaradi tega se lahko pojavi uhajanje ali pa se lahko sname cev.

Način B: predhodno sestavljanje s ključem za predhodno sestavljanje in končno sestavljanje

NASVET Predhodno sestavljanje s ključem za predhodno sestavljanje je priporočljivo za zaporedno sestavljanje.

Predhodno sestavljanje

sl. 9 na strani 10

NASVET Stožci ključa za predhodno sestavljanje se obrabijo. Z merilniki stožcev redno preverjajte natančnost stožcev. Zamenjajte ključe za predhodno sestavljanje, katerih stožci nimajo zahtevane natančnosti ali kažejo znake obrabe.

1. Spojno matico potisnite na konec cevi.
2. Vpenjalni obroček potisnite na konec cevi do spojne matice tako, da je rezalni rob obrnjen proti koncu cevi.
3. Na cev namestite ključ za predhodno sestavljanje.
4. Cev potisnite ob končni omejevalnik v ključu za predhodno sestavljanje in z roko zategujte vpenjalni obroček in spojno matico, dokler ne začutite upora.

NASVET Prepričajte se, da se cev dotika končnega omejevalnika v ključu za predhodno sestavljanje, tako da vpenjalni obroček vreže v cev, s čimer se ustvari tesen spoj.

1. Ključ za predhodno sestavljanje držite pri miru, z viličastim ključem pa zategnite spojno matico za 1–1,5 obrata. Od te točke naprej ne zategnite za več kot pol obrata.

OBVESTILO! Nevarnost poškodb

Prepričajte se, da je spojna matica pravilno zategnjena. Če je spojna matica premalo ali preveč zategnjena, se zmanjša odpornost proti tlaku in skrajša življenjska doba namestitve. Zaradi tega se lahko pojavi uhajanje ali pa se lahko sname cev.

NASVET Preprečite vrtenje cevi.

1. Odstranite ključ za predhodno sestavljanje.

Končno sestavljanje

sl. 10 na strani 11

1. Na cev namestite spojno šobo.

2. Cev potisnite ob končni omejevalnik v spojni šobi in z roko zategujte spojno matico, dokler ne začutite upora.

NASVET Prepričajte se, da se cev dotika končnega omejevalnika v spojni šobi, tako da vpenjalni obroček vreže v cev, s čimer se ustvari tesen spoj.

1. Z enim viličastim ključem držite pri miru spojno šobo, z drugim viličastim ključem pa zategnite spojno matico za 0,5 obrata. Od te točke naprej ne zategujte (največ 2 obrata, vključno s predhodnim in končnim sestavljanjem).

OBVESTILO! Nevarnost poškodb

Prepričajte se, da je spojna matica pravilno zategnjena. Če je spojna matica premalo ali preveč zategnjena, se zmanjša odpornost proti tlaku in skrajša življenjska doba namestitve. Zaradi tega se lahko pojavi uhajanje ali pa se lahko sname cev.

NASVET Preprečite vrtenje cevi.

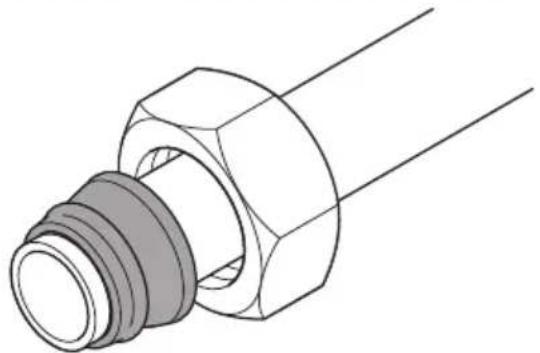

Preverjanje namestitve

Pri zategovanju spojne matice vrtenje spojne matice vzdolž spojne šobe potisne vpenjalni obroček v cev. Tlak deformira vpenjalni obroček, ki se izboči, s čimer se ustvari tesen spoj.

Po prvotni namestitvi preverite, ali je obroček izbočen pri rezalnem robu.

1. Z enim viličastim ključem držite pri miru spojno šobo, z drugim viličastim ključem pa odvijte spojno matico.

2. Preverite, ali se je vpenjalni obroček pri rezalnem robu izbočil, kar zagotavlja tesnjenje.

3. Izbočenost obročka mora biti enakomerna in prekrivati 80 % rezalne površine.

4. Pri jeklenih ceveh: izbočenost obročka mora biti enakomerna in mora popolnoma zapolniti rezalno površino.

5. Preverite prileganje vpenjalnega obročka. Vpenjalni obroček se sme vrteti, vendar se ne sme premikati v osni smeri.

7.3.2 Sestavljanje odtoka za odpadno vodo

Odtok za odpadno vodo sestavite, kot je prikazano:

sl. 11 na strani 11

7.4 Priključitev naprave na napajanje na enosmerni tok

NASVET Naprava za nadzor plamena in varnostna funkcija za stekleni pokrov delujeta le, će je napajanje na enosmerni tok izvedeno s pravilno polariteto.

1. Napravo priključite, kot je prikazano.

sl. 12 na strani 12

bk Črna rd Rdeča

1. V bližini baterije namestite varovalko 1 A v pozitivni vod.

8 Uporaba kombinirane kuhalne plošče

OPOZORILO! Nevarnost opeklin

Vsi deli naprave razen kontrolne plošče so med kuhanjem zelo vroči. Med in po uporabi se ne dotikajte vročih delov naprave. Počakajte, da se naprava popolnoma ohladi.
Korita ne uporabljajte med kuhanjem. Počakajte, da se naprava povsem ohladi, preden uporabite korito.
Če ima naprava steklena pokrova in je stekleni pokrov korita med kuhanjem zaprt, med posodo in steklenim pokrovom korita ohranjajte najmanjšo obvezno razdaljo 10 mm.

POZOR! Nevarnost opeklin

Pred kuhanjem iz korita odstranite morebitne plastične pripomočke.

POZOR! Nevarnost opeklin

Steklenega pokrova ne zapirajte, ko je gorilnik vklopljen.

8.1 Vklop

NEVARNOST! Nevarnost zastrupitve z ogljikovim monoksidom

Preden napravo vklopite, se prepričajte, da zagotovljeno zadostno prezračevanje.
Med uporabo morajo biti v namestitvenem prostoru odprte prezračevalne odprtine s presekom vsaj 150 cm². Ko naprave ne uporabljate, so lahko te odprtine zaprte.

OPOZORILO! Nevarnost eksplozije/ nevarnost požara

Uporabljajte samo plin dovoljene kategorije (propan (G31), butan (G30)). Ne uporabljajte drugih goriv.

1. Izberite ustrezno posodo glede na izbrane gorilnike v skladu z naslednjo tabelo:

sl. 13 na strani 13

Gorilnik(13)	Premer posode za kuhanje
S 10 ... 16 cm
M 12 ... 18 cm
T 16 ... 22 cm

1. Kuhalno ploščo vklopite, kot je prikazano.

sl. 14 na strani 14

Gorilniki se prižgejo različno, kar je odvisno od modela:

• Ročni vžig: 14, A
• Električni vžig: 14,
• Vžig piezo: 14, B

1. Z vizualnim pregledom ognja preverite, ali gorilnik pravilno deluje.

Glede na vrsto uporabljenega plina mora plamen imeti naslednji videz:

• Propan (G31): Plamen z modro notranjo konico in jasnim robom.

• Butan (G30): Plamen z rahlo rumeno konico ob prižigu gorilnika. Ko se gorilnik segreje, postane rumena konica izrazitejša.

• Če plamen ni videti, kot je opisano, kuhalno ploščo ugasnite, kot je prikazano (glejte poglavje lzklop na strani 215) in storite naslednje:

• Preverite, ali je gorilnik umazan in ga po potrebi očistite.

• Preverite kakovost plina in po potrebi zamenjajte jeklenko (glejte poglavje Zamenjava plinske jeklenke na strani 216).

8.2 Izklop

POZOR! Nevarnost poškodb

Naprave ne izklapljajte tako, da zaprete stekleni pokrov.

SL Dometic CVC, CVH

Kuhalno ploščo izklopite, kot je prikazano.

sl. 15 na strani 14

8.3 Zamenjava plinske jeklenke

OPOZORILO! Nevarnost eksplozije

Plinsko jeklenko zamenjajte samo na dobro prezračevanih mestih.
Prepričajte se, da v bližini ni vira vžiga.
Plinsko jeklenko zamenjajte samo, ko naprave ne uporabljate in je dovod plina do naprave zaprt.

1. Napravo izklopite tako, da gumb zavrtite v položaj nič.
2. Zaprite ventil plinske jeklenke.
3. Plinsko jeklenko zamenjajte v skladu z navodili proizvajalca priključka za plin.

9 Čiščenje in vzdrževanje

POZOR! Nevarnost opeklin

Pred čiščenjem, preverjanjem ali vzdrževanjem naprave počakajte, da se povsem ohladi.

9.1 Čiščenje naprave

sl. 16 na strani 15

1. Odstranite nosilec posode (16, 1).
2. Napravo očistite z mehko vlažno krpo (16, 2.).

Dodatna navodila za vzdrževanje površin iz nerjavnega jekla in stekla so na voljo na qr.dometic.com/beVsWO.

9.2 Letni varnostni pregled

Plinski priključek mora sestaviti in montirati usposobljena oseba, ki je dokazala spretnosti in znanje glede sestave, montaže in delovanja plinskih naprav ter je opravila varnostno usposabljanje za prepoznavanje in preprečevanje nevarnosti.

Iz varnostnih razlogov mora usposobljena oseba vsako leto preveriti pravilno delovanje naprave. Morebitne okvare je treba popraviti.

9.3 Zamenjava šob

Plinski priključek mora sestaviti in montirati usposobljena oseba, ki je dokazala spretnosti in znanje glede sestave, montaže in delovanja plinskih naprav ter je opravila varnostno usposabljanje za prepoznavanje in preprečevanje nevarnosti.

Šobe mora zamenjati usposobljena oseba, kot je prikazano.

a) Odstranjevanje šob:

sl. 17 na strani 16

b) Vstavljanje šob:

sl. 18 na strani 17

10 Odstranjevanje

Embalažni material odstranite v primerne zabojnike za recikliranje odpadkov, će je to mogoče. Pri lokalnem centru za zbiranje odpadkov ali specializiranem trgovcu se pozanimajte glede odstranjevanja izdelka v skladu z veljavnimi predpisi.

11 Garancija

Velja zakonsko določen garancijski rok. Če je izdelek pokvarjen, se obrnite na podružnico proizvajalca v svoji državi (glejte dometic.com/dealer) ali na trgovca.

Za obravnavanje zahtevkov popravil oz. garancijskih zahtevkov morate skupaj z aparatom poslati naslednjo dokumentacijo:

• kopijo računa z datumom nakupa,
• razlog za reklamacijo ali opis napake.

Upoštevajte, da lahko imajo lastnoročna ali neprofesionalna popravila varnostne posledice in lahko razveljavijo garancijo.

Dometic CVC, CVH

12 Tehnični podatki

Kabegonja plna	propan (G31); butan (G30)
Kabegonja naprave	I_2B/P(30)
Tlak prikl jučka za pln	AT, DE, BG, CY, DK, EE, FI, GR, HU, IS, LT, LV, MT, NL, NO, RO, SE, SI, SK, AL, HR, MK, TR30 mbar propan(G31)30 mbar butan (G30)
Kabegonja naprave	I_2+ propan/butan
Tlak prikl jučka za pln	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, PL, PT, SI, SK, AL, MK, TR37 mbar propan (G31)28 mbar ... 30 mbar butan (G30)
Priključn unapetost (samo modeli z elektronskim všigom)	12 V mm (var ovskuza tok. 1 A )
Mare (5 x V x G)	600 × 140 × 450 mm
Preglied/oertifikat	CE

sl. 13 na strani 13

Model	Gorilnik S		[2C34]	Gorilnik M			Gorilnik L
CVH 13 50(G)	-	-	-	-	-	-	0.73	2.0	146
CVH 15 25(G)	0.54	1.1	80	-	-	-	0.73	2.0	146
CVH 15 25(G)	0.54	1.1	80	-	-	-	0.73	2.0	146

Română
