LIETOŠANAS INSTRUKCIJA CVC1700G DOMETIC

Lüdzam rüpigi izlasit un nemt vera visus produkta rokasgrämata iekļautos norādījumus, vadīnījas un brīdinājumus, lai nodrošinātu, ka jūs šo produktu vienmēr uzstādāt, lietojat un apkopjat atbilstoši. Šie norādījumi ir OBLIGĀTI jāsaglabā kopā ar šo produktu.

Lietojot šo produktu, jús apstiprināt, ka esat rūpīgi izlasījuši visus norādījumus, vadīlnijas un brīdinājumus, un jús saprotat un piekrītat ievērot šeit izklāstītos noteikumus un nosacījumus. Jús piekrātat lietot šo produktu tikai tā paredzētajam mērķim un lietojumam saskaņā ar norādījumiem, vadīlnījām un brīdinājumiem, kas izklāstīti šī produkta rokasgrāmatā, kā arī ievērojot visus piemērojamos normatīvos aktus. Šeit izklāstīto norādījumu un brīdinājumu neizlasīsana un neievērošana var izraisīt traumas sev un citiem, vai radīt bojājumus pašam produktam vai apkārt esošam ipašumam. Informācija šajā produkta rokasgrāmatā, tajā skaitā norādījumi, vadīlnijas, brīdinājumi un saistīlā dokumentācija, var tikt mainita un papildināta. Lai iegūtu jaunāko informāciju par produktu, apmeklējiet vietnī documents.dometic.com.

2 Simbolu skaidrojums

Signālvārds identificē drošības ziņojumus un ziņojumus par īpašuma bojājumu, kā arī norāda bīstamības smaguma pakāpi vai līmeni.

BİSTAMI!

Apzīmē bīstamu situāciju, kas izraisīs nāvējošus vai nopietnus savainojumus, ja netiks novērsta.

BRĪDINĀJUMS!

Apzimē bīstamu situāciju, kas var izraisīt nāvējošus vai nopietnus savainojumus, ja netiks novērsta.

ESIET PIESARDZİGI!

Apzimē bīstamu situāciju, kas var izraisīt vieglus vai vidēji smagus savainojumus, ja netiks novērsta.

NEMIET VĚRĀ!

Apzimē bīstamu situāciju, kas var izraisit materiālu kaitējumu, ja netiks novērsta.

PIEZIME Papildu informacija produkta lietošanai.

3 Drošības instrukcijas

levada piezīmes

• Pirms uzstādīšanas pārliecinieties, ka vietējie apgādes nosacījumi (gāzes veids un gāzes spiediens) un ierīces regulējumi ir saderīgi.
• Šis ierīces regulējuma nosacijumi ir norādīti uz markējuma (vai datu plāksnītes).

- Šī ierīce nav pievienota sadegšanas produktu izsūknēšanas ierīcei. Uzstādišana un pievienošana jāveic saskaņā ar spēkā esošajiem uzstādišanas noteikumiem. Īpaša uzmanība jāpievērš attiecīgajām prasībām attiecībā uz ventilāciju.

Vispārīga drošība

BRĪDINĀJUMS! Sprādzienbīstamība

Šis ierīces remontu drīkst veikt tikai kvalificēts speciālists. Nepareizi veikts remonts var radīt nopietnus apdraudējumus.
Šī ierīce jāuzstāda saskaṇā ar visiem lietošanas valstī spēkā esošajiem valsts noteikumiem.
Nepārveidojiet šo ierīci.
Nenonemiet un nenomainiet nekādus ierīces komponentus.
Gāzes šlūtene jānomaina, ja to paredz valstī spēkā esošie noteikumi.
Nevērpiet, nestiepiet, nesaspiediet vai jebkādā citā veidā nenoslogojiet gāzes padeves šlūteni.

BRĪDINĀJUMS! Nosmakšanas apdraudējums

Izmantojot šo ierīci nevēdinātā zonā, samazinās telpā esošā skābekļa daudzums.
Šo ierīci drīkst lietot tikai labi ventilētā vietā.
Šī ierīce ir paredzēta tikai ēdiena gatavošanai. To nedrīkst izmantot nekādiem citiem nolūkiem, piemēram, telpas sildīšanai.

BRĪDINĀJUMS! Ugunsdrošības apdraudējums

Ja ierīce ir karsta vai tiek izmantota, neatstājiet to bez uzraudzības.
Bērni jāuzrauga, lai nepieļautu, ka tie spēlējas ar ierīci.
Nodrošiniet, ka ir pieejams piemērots ugunsdzēsības aparāts. Nodrošiniet, ka ugunsdzēsības aparātu regulāri pārbauda kvalificēts darbinieks.

Netuviniet rokas, seju un matus degliem.
Degla aizdedzināšanas vai šīs ierīces lietošanas laikā nevalkājiet valīgu

apgērbu un neļaujiet gariem matiem brīvi nokarāties.

Nodrošiniet, lai tuvumā nebūtu bērnu un mājdzīvnieku.
Rūpīgi uzraugiet visas aktivitātes ierīces tuvumā, lai izvairītos no apdegumiem un citām traumām.

BRĪDINĀJUMS! Apdraudējums veselībai

Bērni, kas sasnieguši 8 gadu vecumu, un personas ar ierobežotām fiziskām, uztveres vai garīgām spējām vai bez pieredzes un zināšanām šo ierīci drikst lietot tikai tad, ja šādas personas tiek uzraudzītas vai ir saņēmušas norādījumus par ierīces drošu lietošanu, un ir izpratušas iespējamos riskus.

ESIET PIESARDZİGI! Traumu risks

Ja saplist stikla väks:

• Nekavējoties izslēdziet visus degļus un elektriskos sildelementus, un atslēdziet ierīci no barošanas avota.
  • Nepieskarieties ierīces virsmai.
• Neizmantojiet ierici.

NEMIET VĒRĀ! Bojājumu risks

Aizveriet stikla vāku pirms brauciena uzsākšanas.
Pirms stikla vāka aizvēršanas izslēdziet visus degļus.
Neturiet stikla vāka tuvumā smagus vai asus priekšmetus.

Piesardzības pasākumi, rīkojoties ar sašķidrinātu gāzi

BRĪDINĀJUMS! Sprādzienbīstamība

Pēc lietošanas vienmēr atvienojiet sašķidrinātās gāzes balonu.
Uzglabājiet sašķidrinātās gāzes balonus labi ventilētā, bērniem nepieejamā vietā drošā attālumā no apsildes vai ēdiena gatavošanas ierīcēm, kā arī citiem gaismas vai siltuma avotiem.
Nekad neuzglabājiet sašķidrinātās gāzes balonus vietās bez ventilācijas vai zem zemes līmeņa (piltuves formas atverēs zemē).
Nekad neuzglabājiet sašķidrinātās gāzes balonus ēkās, piemēram, garāžās.

Uzglabāšanai telpās jābūt saskaṇā ar valstī spēkā esošajiem noteikumiem.
Neuzglabājiet sašķidrinātās gāzes balonus guļus.
Sargāt saškidrinātās gāzes balonus no tiešiem saules stariem. Temperatūra nedrīkst pārsniegt 50 °C.

Droša iekārtas lietošana

att. 1 lpp. 3

BĪSTAMI! Saindēšanās ar oglekļa monoksīdu risks

Saškīdrinātas gāzes sadegšanas procesā rodas oglekļa monoksids, kas uzkrājas slegtās telpās. Izmantojiet šo ierīci tikai tad, ja pieejama pietiekama ventilācija.

BĪSTAMI! Nosmakšanas apdraudējums

Izmantojot ēdiena gatavošanas iekārtu, kas darbojas ar gāzi, telpā, kur iekārta uzstādīta, tiek radīts siltums, mitrums un sadegšanas produkti.

• Nodrošiniet virtuvē labu ventilāciju, it īpaši, ja ierīce tiek izmantota.
• Nodrošiniet, lai dabiskās ventilācijas atveres ir atvērtas, vai uzstādiet mehānisku ventilācijas ierīci (piemēram, mehānisku velkmes ventilatoru).

Ilgstošai, intensīvai ierīces lietošanai var būt nepieciešama papildu ventilācija, piemēram, esošās mehāniskās ventilācijas (ja attiecināms) palielināšana, papildu ventilācija sadegšanas produktu drošai izvadišanai kopā ar gaisu, vienlaikus nodrošinot gaisa apmainu telpā ar papildu ventilāciju. Pirms papildu ventilācijas uzstādīšanas konsultējieties ar profesionāli.

BRĪDINĀJUMS! Sprādzienbīstamība

Neizmantojiet šo ierīci, ja no tās notiek noplūde, tā ir bojāta vai tā darbojas nepareizi.
Nekad neizmantojiet ierīci tālāk norādītajās situācijās.

• Degvielas uzpildes stacijās
- Uz prāmjiem
- Ar transportēšanas transportlīdzekli vai vilcēju transportējot transportlīdzekli, kurā ir uzstādīta ierīce

Ugunsgrēka gadījumā nekavējoties noslēdziet gāzes padevi.
Nenovietojiet šis ierīces tuvumā kīmikālijas, uzliesmojošus materiālus vai izsmidzināmus aerosolus.
Nekad neizmantojiet atklātu liesmu, lai meklētu gāzes noplūdes.
Ja ir gāzes smaka:

• Nemēginiet ieslēgt šo ierīci.
- Nodzēsiet jebkādu atklātu liesmu.
- Atslēdziet gāzes padevi.
- Atvienojiet ierīci no gāzes padeves avota.
- Lieciet speciālistam pārbaudīt gāzes sistēmu.

Pievienojiet vai atvienojiet gāzes balonu tikai tad, kad tuvumā nav atklātas liesmas, kontrolliesmas vai citu aizdegšanās avotu, un dariet to tad, kad ierīce ir atdzisusi.
Pirms gāzes balona izmantošanas pārbaudiet, vai blīvslēgs starp šo ierīci un gāzes balonu atrodas savā vietā un ir labā stāvoklī.
Ja blīvslēgs ir bojāts vai nolietots, neizmantojiet šo ierīci.
Pēc lietošanas atslēdziet gāzes padevi pie gāzes balona.

BRĪDINĀJUMS! Ugunsdrošības apdraudējums

Neizmantojiet un neuzglabājiet uzliesmojošus materiālus (piem., papīru vai tekstilmateriālus) šajā ierīcē vai tās tuvumā.
Lieciet uz šis ierīces tikai ēdiena gatavošanai paredzētos katlus un pannas, un neko pret to neatbalstiet.
Sargāt uzliesmojošus priekšmetus no degla.
Ėdiena gatavošanas trauku rokturiem jābūt novietotiem saskaņa ar tālākajām norādēm.

• Nekad nepieļaujiet, ka ēdiena gatavošanas trauku rokturi sniedzas pāri ierīces malām.
• Novietojiet ēdiena gatavošanas traukus tā, lai rokturi būtu iekšpusē, bet tie nesniegtos pāri citiem degliem.

Pārmērīgi nekarsējiet taukus vai eļļu.
Rīkojoties ar karstiem ēdiena gatavošanas traukiem, izmantojiet tikai sausus virtuves cimdus vai dvieļus.

Izslēdziet ierīci pirms ēdiena gatavošanas trauku nonemšanas.
Izmantojiet šo ierīci tikai pieaugušo uzraudzībā.

Piekluvei pieejamās daļas varbūt ľoti karstas. Uzraugiet mazus bērnus.

ESIET PIESARDZİGI! Apdegumu risks

Rikojoties ar karstām detaļām, izmantojiet aizsargcimdus.
Pirms pieskaršanās šai ierīcei ar kailām rokām ľaujiet tai labi atdzist.
Ja aizdedzināt degli manuāli:

- izmantojiet garus sērkocinus vai atbilstošas škiltavas;

- tiklīdz deglis aizdegas, ātri atvelciet roku.

Alkohola, recepšu vai bezrecepšu zāļu lietošana var mazināt jūtu spēju pareizi samontēt vai droši lietot šo ierīci.

plektācija

Apraksts

Plīts virsmas kombinācija

Nostiprinātājskrūves

Sifons un gumijas blive

Uzstādīšanas un lietošanas rokasgrāmata

5 Paredzētais izmantošanas mērkis

Gāzes plīts virsmas un kombinācijas ir paredzētas uzstādišanai virtuvē vai galda virsmā tūrisma furgonos vai dzīvojamajās piekabēs.

Šis produkts ir piemērots tālāk norādītajiem izmantošanas veidiem.

• Ėdienu gatavošana un cepšana piemērotos traukos
• Izmantojiet ar atļautas gāzes kategorijas gāzi (propāns (G31), butāns (G30))

Šis produkts nav piemērots šādām vajadzībām:

• Telpu apsildišanai
• Lietošanai ārpus telpām
• Lietošanai laivās

Šis produkts ir piemērots tikai paredzētajam mērķim un lietojumam saskaņā ar šo instrukciju.

Šajā rokasgrāmatā ir sniegta informācija, kas nepieciešama pareizai produkta uzstādīšanai un/vai

lietošanai. Nekvalitatīva uzstādīšana un/vai nepareiza lietošana vai apkope izraisīs neatbilstošu darbību un iespējamu atteici.

Ražotājs neuzņemas atbildību par savainojumiem vai produkta bojājumiem, kas radušies šādu iemeslu dēļ:

• nepareiza uzstādīšana, montāža vai pievienošana, tostarp pārmērīgs spriegums;
• nepareiza apkope vai tādu neoriğinālo rezerves daļu, kuras nav piegādājis ražotājs, lietošana;
• produkta modifikācijas, kuras ražotājs nav nepārprotami apstiprinājis;
• lietošana citiem mērķiem, kas nav aprakstīti šajā rokasgrāmatā.

Dometic patur tiesības mainīt produkta ārējo izskatu un specifikācijas.

LV Dometic CVC, CVH

6 Tehniskais apraksts

6.1 Dažadu model u specifikacijas

Atkaribá no modela plits vinmámír no viena lidz trim degliem Kombinácijás istilpost plits vinmas ar vienulidz trim degliam un ziletri.

7.1 Uzstādīšanas vieta

Uzstādīšanas vietā jābūt ventilācijas atverēm ar vismaz 150 cm² škērsgriezumu.
levērojiet minimālos attālumus.

att. 4 lpp. 6

Jānodrošina, lai uzstādīšanas vietā nav caurvēja.

7.2 Uzstādīšanas procedūra

1. Izveidojiet izgriezumu galda virsmā.

att. 5 lpp. 7

1. Piestipriniet gumijas blivējumu starp galda virsmu un ierīci.

PIEZIME Sazinieties ar ražotaju, ja iericei nav pievienots gumijas blivējums.

1. Tikai modeli ar katlu turētājiem: Novietojiet apakšējo plāksni uz katlu turētāja montāzas virsmas un nostipriniet ierīci galda virsmā.

att. 6 lpp. 7

1. Piestipriniet ierici pie galda virsmas.

att. 7 lpp. 8

7.3 lerīces pievienošana gāzes avotam

Gāzes pieslēguma montāža un uzstādīšana ir jāveic kvalificētai personai, kam ir pārbaudītas prasmes un zināšanas par gāzes iekārtu uzbūvi, uzstādīšanu un lietošanu un kas ir apguvusi drošības instruktāžu iespējamo risku noteikšanai un novēršanai.

BRĪDINĀJUMS! Sprādzienbīstamība

Izmantojiet tikai LP gāzes balonus ar sertificētu spiediena regulatoru.
Salīdziniet spiediena informāciju uz datu plāksnītes ar spiediena informāciju uz LP gāzes balona.
Uzstādiśanas laikā un pēc tās izvairieties no jebkāda gāzes cauruļu sistēmas mehāniskā sprieguma.

levērojiet tālāk sniegtos norādījumus par pievienošanu.

• levērojiet valsts prasības.

• Savienošanai izmantojiet tērauda cauruli ar ∅ 8 x 1 mm (hermētiski piemetinātu, bezšuvju tērauda vai nerūsējošā tērauda).

• Piestipriniet gāzes liniju pie apkārtējo mēbeļu detalu sānu vai aizmugures sienas tā, lai netiktu radīta slodze uz pievadiem.

• Nedrikst but nospriegota neviena gazes linijas daļa.

• Pēc ierīces uzstādīšanas padeves savienojuma vietai ir jābūt pieejamai.

• Pievienojiet caurules (skat. nodaju Cauruju savienošana, izmantojot kompresijas veidgabalu lpp. 281).

• Pievienojiet virs ierīces zīmi ar šādu tekstu: BRĪDINĀJUMS!

Gatavojot ēdienu, jānodrošina papildu ventilācija, piemēram, atverot logus ierīces tuvumā.

Šo ierīci nedrīkst izmantot kā telpu sildierīci.

1. Atveriet gāzes padevi.
2. Pârbaudiet, vai nenotiek noplüde no neviena savienojuma, izmantojot ziepjūdeni.

BRĪDINĀJUMS! Sprādzienbīstamība

Nekad nepārbaudiet, vai nenotiek noplūde ar atklātu liesmu vai aizdegšanās avotu tuvumā.

Ja nerodas burbuli, nav noplüdes.

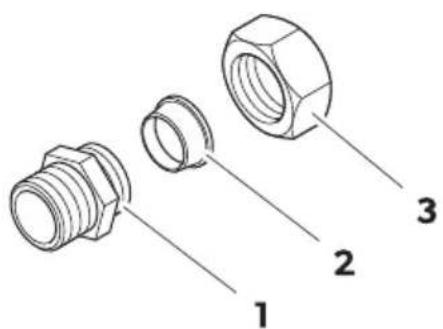

7.3.1 Caurulu savienošana, izmantojot kompresijas veidgabalu

Saskaņā ar standartu EN ISO 8434-1, pamatojoties uz DIN 2353 un DIN 3387-1 (tērauda caurule D = 8 mm)

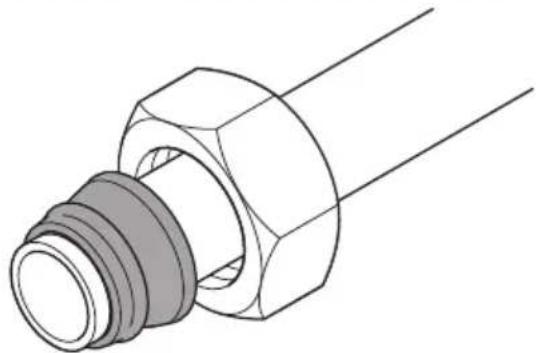

PIEZIME Pēc montāžas pārbaudiet katra caurulvada savienojuma hermētiskumu, izmantojot pārbaudes vai darba vielu ar attiecīgo pārbaudes un/vai darba spiedienu, piemēram, ar putojošu līdzekli atbilstoši standartam EN 14291.

1 2 3

Nr. Apraksts Nosaukums

1 Savienotājuz-galis	ar Euro konusu, pašblīvējošs ar vītngriezes tipa blīvējumu
2 Spiedgredzens
3 Savienotājuz-grieznis

Sagatavošana montāžai

Nozāgējiet caurules galu, kas jāpievieno taisnā lenkī.

PIEZIME

• Nemiet vērā pieļaujamo 0,5° lenka pielaidi. Formas maina caurules galā, piemēram, pa diagonāli nozāgētas caurules, samazina kalpošanas laiku un savienojuma hermētiskumu.
• Likvidėjiet atskarpes ar atskarpju likvidėšanas instrumentu vai smilšpapīru.
• Notīriet netīrumus un krāsas kārtas.

Pēc izvēles: Uzklājiet piemērotu smērvielu savienotājuzgriežna vītnēm, lai samazinātu pievilkšanas griezes momentu un atvieglotu uzstādīšanu.

A metode: Tieša montāža uz savienotājuzgaļa

att. 8 lpp. 9

1. Uzbīdiet savienotājuzgali uz caurules gala.
2. Uz spiedgredzenu uz caurules gala tā, lai griezējmala, kas pavērsta pret caurules galu, atrastos savienotājuzgriežna priekšā.
3. Uzlieciet savienotājuzgali uz caurules.
4. Piespiediet cauruli pie gala atdures savienotājuzgalī un sākotnēji pievelciet savienotājuzgriezni ar roku, līdz jūtama pretestība.

PIEZIME Pārliecinieties, ka caurule pieskaras gala atdurei savienotājuzgalī, lai spiedgredzens varētu iegriezties caurulē un nodrošināt ciešu savienojumu.

1. Pieturiet savienotājuzgali ar vienu uzgriežnu atslēgu un pievelciet savienotājuzgriezni ar otru uzgriežnu atslēgu par 1–1,5 pagriezieniem.

NEMIET VĒRĀ! Bojājumu risks

Nełaujiet caurulei griezties.
Pārliecinieties, ka savienotājuzgrieznis ir pareizi pievilkts. Ja savienotājuzgrieznis ir pievilkts pārāk valīgi vai pārāk cieši, tas var samazināt

savienojuma spiediena izturību un kalpošanas laiku. Tas var izraisit noplūdes vai caurules izslīdešanu.

B metode: Sākotnējā montāža ar sākotnējās montāžas atslēgu un galīgā montāža

PIEZIME Sākotnéjo montāžu ar sākotnējās montāžas atslēgu ieteicams veikt sērijveida montāžai.

Sākotnējā montāža

att. 9 lpp. 10

PIEZIME Sākotnējās montāžas atslēgas konusi nodilst. Regulari pārbaudiet konusu precizitāti, izmantojot konusu mērinstrumentus. Nomainiet sākotnējās montāžas atslēgas, kuru konusiem nav nepieciešamās precizitātes vai redzamas nodiluma pazīmes.

1. Uzbīdiet savienotājuzgali uz caurules gala.
2. Uz spiedgredzenu uz caurules gala tā, lai griezējmala, kas pavērsta pret caurules galu, atrastos savienotājuzgriežna priekšā.
3. Novietojiet sākotnējās montāžas atslēgu uz caurules.
4. Piespiediet cauruli pie gala atdures sākotnējās montāžas atslēgā un sākotnēji ar roku pievelciet spiedgredzenu un savienotājuzgriezni līdz sajūtama pretestība.

PIEZIME Pārliecinieties, ka caurule pilnībā piegul gala atdurei sākotnējās montāžas atslēgā, lai spiedgredzens varētu iegriezties caurulē un nodrošinātu ciešu savienojumu.

1. Pieturot sākotnējās montāžas atslēgu vietā, pievelciet savienotājuzgriezni ar uzgriežņu atslēgu par 1–1,5 apgriezienu. Nepagrieziet par vairāk kā puspagriezienu pēc šī punkta.

NEMIET VĒRĀ! Bojājumu risks

Pārliecinieties, ka savienotājuzgrieznis ir pareizi pievilkts. Ja savienotājuzgrieznis ir pievilkts pārāk valīgi vai pārāk cieši, tas var samazināt savienojuma spiediena izturību un kalpošanas laiku. Tas var izraisit noplūdes vai caurules izslidēšanu.

PIEZIME Nejaujiet caurulei griezties.

1. Noņemiet sākotnējās montāžas atslēgu.

Galīgā montāža

att. 10 lpp. 11

1. Uzlieciet savienotājuzgali uz caurules.

2. Piespiediet cauruli pie gala atdures savienotājuzgalī un sākotnēji pievelciet savienotājuzgriezni ar roku, līdz jūtama pretestība.

PIEZIME Pārliecinieties, ka caurule pieskaras gala atdurei savienotājuzgalī, lai spiedgredzens varētu iegriezties caurulē un nodrošināt ciešu savienojumu.

1. Pieturiet savienotājuzgali ar vienu uzgriežņu atslēgu un pievelciet savienotājuzgriezni ar otru uzgriežņu atslēgu par puspagriezienu. Nepagrieziet tālāk par šo punktu (maks. 2 apgriezieni, ieskaitot sākotnējo un galīgo montāžu).

NEMIET VĚRĀ! Bojājumu risks

Pārliecinieties, ka savienotājuzgrieznis ir pareizi pievilkts. Ja savienotājuzgrieznis ir pievilkts pārāk valīgi vai pārāk cieši, tas var samazināt savienojuma spiediena izturību un kalpošanas laiku. Tas var izraisīt noplūdes vai caurules izslīdēšanu.

PIEZIME Neļaujiet caurulei griezties.

Savienojuma pārbaude

Pievelkot savienotājuzgriezni, spiedgredzens tiek iespiests caurulē, savienotājuzgrieznim griežoties gar savienotājuzgali. Spiediens deformē spiedgredzenu un liek izbīdīties atlokam, izveidojot ciešu savienojumu.

Pēc sākotnējās uzstādīšanas pārbaudiet atloka izbīdīšanos pie griezejmalas.

NEMIET VĚRĀ! Bojājumu risks

Pēc katras reizes, kad tas padarīts valīgāks, pārliecinieties, ka savienotājuzgrieznis tiek atkārtoti pareizi pievilkts.

1. Turot savienotājuzgali ar vienu uzgriežnu atslēgu, padariet valīgāku savienotājuzgriezni ar otru uzgriežnu atslēgu.

2. Pārbaudiet, vai pie spiedgredzena uz griezējmalas ir notikusi atloka izbīdīšanās.

3. Atloka izvirzijumam ir jābūt vienmērīgam un jānosedz 80% no griezuma virsmas.

4. Tērauda caurulēm: Atloka izvirzījumam ir jābūt vienmērīgam un pilnīgi jāaizpilda griezuma virsma.

5. Pârbaudiet spiedgredzena atbilstîbu.

Spiedgredzens var griezties, bet nedrīkst notikt aksiāla kustība.

7.3.2 Notekas izvada montāža

Samontējiet notekas izvadu, kā parādīts:

att. 11 lpp. 11

7.4 lerīces pievienošana līdzstrāvas barošanas avotam

PIEZIME Liesmu uzraudzības ierīce un stikla vāka drošības funkcija darbojas tikai tad, ja līdzstrāvas barošanas avots ir pievienots ar pareizu polaritāti.

1. Pievienojiet ierīci, kā parādīts.

att. 12 lpp. 12

bk

melns rd

sarkans

1. Pievienojiet 1 A drošinātāju pie pozitīvās līnijas akumulatora tuvumā.

8 Plīts virsmas kombinācijas izmantošana

Ēdiena gatavošanas laikā loti sakarst visas ierīces daļas, izņemot vadības paneli. Lietošanas laikā un pēc tās nepieskarieties ierīces karstajām daļām. Ģaujiet ierīcei pareizi atdzist.
Neizmantojiet izlietni ēdiena gatavošanas laikā. Pirms izlietnes izmantošanas ľaujiet ierīcei pareizi atdzist.
Ja ierīcei ir stikla vāki un ēdiena gatavošanas laikā izlietnes stikla vāks ir aizvērts, saglabājiet 10 mm minimālo attālumu starp ēdiena gatavošanas traukiem un izlietnes stikla vāku.

ESIET PIESARDZİGI! Apdegumu risks

Pirms ēdiena gatavošanas noņemiet no izlietnes plastmasas piederumus.

ESIET PIESARDZİGI! Apdegumu risks

Neaizveriet stikla vāku, kamēr deglis ir aizdedzināts.

8.1 leslēgšana

BISTAMI! Saindēšanās ar oglekļa monoksīdu risks

Pirms ierīces ieslēgšanas pārliecinieties, ka telpa tiek pietiekami vēdināta.
Lietošanas laikā uzstādīšanas vietā jābūt atvērtām ventilācijas atverēm ar vismaz 150 cm² škērsgriezumu. Šīs ventilācijas atveres var aizvērt, kad ierīce netiek izmantota.

BRĪDINĀJUMS! Sprādzienbīstamība/ugunsbīstamība

Izmantojiet tikai atļautās kategorijas gāzi (propāns (G31), butāns (G30)). Nelietojiet nekādas citas degvielas.

1. Izvēlieties piemērotus traukus izvēlētajiem degliem saskaņā ar šo tabulu:

att. 13 lpp. 13

Deglis( [IMAGE] 13)	Ediena gatavošanas trauka diamets
S (mazs) 10 ... 16 cm
M 12 ... 18 cm
L (liels) 16 ... 22 cm

1. leslēdziet plīts virsmu, kā parādīts.

att. 14 lpp. 14

Atkaribā no modela degli tiek aizdedzināti atškirīgi.

• Manuāla aizdedzināšana: 14, A
• Elektriska aizdedzināšana: 📄. 14,
- Pjezo aizdedze: 14, B

1. Pârbaudiet degla pareizu darbîbu, vizuâli apskatot liesmu.

Atkaribā no izmantotā gāzes tipa liesmai jābūt šādai:

• Propāns (G31): Liesma ar zilu iekšējo smaili un skaidru kontūru.

• Butāns (G30): leslēdzot degli, liesma ar nedaudz dzeltenu galu. Kad deglis sakarst, šī dzeltenā krāsa klūst intensīvāka.

• Ja liesma neizskatās, kā aprakstīts, izslēdziet plīts virsmu (skatiet nodalu Izslēgšana lpp. 284) un rīkojieties, kā norādīts.

• Pârbaudiet, vai deglis nav netîrs, un, ja nepieciešams, notîriet degli.

• Pārbaudiet gāzes kvalitāti un, ja nepieciešams, nomainiet gāzes balonu (skatiet nodalu Gāzes balona nomaiņa lpp. 285).

8.2 Izslēgšana

ESIET PIESARDZİGI! Traumu risks

Neizslēdziet ierīci, aizverot stikla vāku.

Izslēdziet plīts virsmu, kā paradīts.

att. 15 lpp. 14

8.3 Gāzes balona nomaiņa

BRĪDINĀJUMS! Sprādzienbīstamība

Nomainiet gāzes balonu tikai vietās ar labu ventilāciju.
Pārliecinieties, ka tuvumā nav neviena aizdegšanās avota.
Nomainiet gāzes balonu tikai tad, ja ierīce netiek izmantota un gāzes padeve ierīcei ir izslēgta.

1. Izslēdziet ierīci, pagriežot pogu nulles iestatijuma pozīcijā.
2. Aizveriet gāzes balona vārstu.
3. Nomainiet gāzes balonu saskaṇā ar gāzes armatūras ražotāja norādijumiem.

9 Tīrīšana un apkope

ESIET PIESARDZİGI! Apdegumu risks

Pirms ierīces tīrīšanas, pārbaudīšanas vai apkopes atstājiet ierīci kārtīgi atdzist.

9.1 lerīces tīrīšana

att. 16 lpp. 15

1. Nonemiet kastroju atbalstu (16, 1.).
2. Notiriet ierici ar mīkstu, mitru drāniņu (16, 2.).

Atrodiet papildu norādījumus par nerūsējoša tērauda un stikla virsmu kopšanu tiešsaistē qr.dometic.com/beVsW0.

9.2 Ikgadējā drošības pārbaude

Gāzes pieslēguma montāža un uzstādīšana ir jāveic kvalificētai personai, kam ir pārbaudītas prasmes un zināšanas par gāzes iekārtu uzbūvi, uzstādīšanu un lietošanu un kas ir apguvusi drošības instruktāžu iespējamo risku noteikšanai un novēršanai.

Drošības apsvērumu dēļ katru gadu lieciet kādai kvalificētai personai pārbaudīt, vai ierīce darbojas pareizi. Visi defekti ir jānovērš.

9.3 Sprauslu nomaiņa

Gāzes pieslēguma montāža un uzstādīšana ir jāveic kvalificētai personali, kam ir pārbaudītas prasmes un zināšanas par gāzes iekārtu uzbūvi, uzstādīšanu un lietošanu un kas ir apguvusi drošības instruktāžu iespējamo risku noteikšanai un novēršanai.

Laujiet kādai kvalificētai personali nomainīt sprauslas, kā paradīts.

a) Sprauslu nonemšana:

att. 17 lpp. 16

b) Sprauslu ievietošana:

att. 18 lpp. 17

10 Atkritumu pārstrāde

Ja iespējams, iepakojuma materiālus izmetiet atbilstošos atkritumu šķirošanas konteineros. Informāciju par produkta utilizāciju, ievērojot spēkā esošos atkritumu apsaimniekošanas noteikumus, konsultējieties ar vietējo atkritumu pārstrādes centru vai specializēto tirgotāju.

11 Garantija

Ir spēkā likumā noteiktais garantijas periods. Produkta bojājumu gadījumā sazinieties ar ražotāja filiāli savā valstī (skatiet dometic.com/dealer) vai tirgotāju.

Nosūtot ierīci remontam garantijas ietvaros, pievienojiet šādus dokumentus:

• čeka kopiju, kurā norādīts iegādes datums;
• pretenzijas iesniegšanas iemeslu vai bojājuma aprakstu.

Nemiet vērā, ka pašrocīgi vai neprofesionāli veikts remonts var radīt drošības riskus, un garantija var tikt anulēta.

LV Dometic CVC, CVH

12 Tehniskie dati

Gāznes kategorija	propāns (G31) butāns (G30)
lerices kategorija	I_2B/PE30
Gāznes pieslīgurna apiēdiens	AT, DE, BG, CY, DK, EE, FI, GR, HU, IS, LT, LV, MT, NL, NO, RO, SE, SI, SK, AL, HR, fAK, TR30 mbar propāns (G31)30 mbar butāns (G30)
lerices kategorija	I_24 , propāns/butāns
Gāznes pieslīgurna apiēdiens	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, PL, PT, SI, SK, AL, MK, TR:37 mbar propāns (G31)28 mbar ... 30 mbar butāns (G30)
Savien ojum a spriegums (tikai modeļiem ar elektronisko azidde dā)	12 V = ( 1 A drokinātja)
lzmāri (plat. x-augst. x dāt.)	600 × 140 × 450 mm
Pārbau de/sertifikacija	CE

att. 13 lpp. 13

Modelia	Deglia S			Deglia M			Deglia L
CVH 13 50(G)	-	-	-	-	-	-	0.73	2.0	146
CVH 15 25(G)	0.54	1.1	80	-	-	-	0.73	2.0	146
CVH 15 25(G)	0.54	1.1	80				0.73	2.0	146

FR

dometic.com

YOUR LOCAL DEALER

dometic.com/dealer

YOUR LOCAL SUPPORT

dometic.com/contact
