NÁVOD K OBSLUZE CVC1700G DOMETIC

SK	Kombinovaný varićNávod na montaž kuvedenie do prevídzky......152
CS	Kombinace a varnou deskouNávod na montaž kuvedenie do prevídzky......152

Copyright

3 Bezpečnostné pokyny

Predbežné poznámky

VÝSTRAHA! Nebezpečenstvo výbuchu

VÝSTRAHA! Nebezpečenstvo výbuchu

VÝSTRAHA! Nebezpečenstvo výbuchu

Vaničemajů v závislosti od modelujeden ažtrí horáky. Kombinované modály pozostávajů z vaničovs jedným až tromi horáleni a drezu.

POZNÁMKA Ak gumové tesnenie nebolo dodané so zariadením, obrátte sa na výrobcu.

VÝSTRAHA! Nebezpečenstvo výbuchu

Pri pripojení dodržiavajte nasledovné pokyny:

VÝSTRAHA! Nebezpečenstvo výbuchu

1. Umiestnite spojovaciu vsuvku na rúru.

2. Zatlačte rúrku proti koncovému dorazu v spojovacej vsuvke a ručne predbežne dotiahnite spojovaciu maticu, kým neucítite odpor.

Po každom uvol'není spojovaciu maticu riadne dotiahnite.

7.3.2 Montáž výstupu odpadu

1. Vložte poistku 1 A do kladného vedenia v blízkosti batérie.

Nezatvárajte sklenené veko, ked'je horák zapálený.

8.1 Zapnutie

VÝSTRAHA! Nebezpečenstvo výbuchu

Pečlivě si prosím přečtěte a dodržujte všechny pokyny, směrnice a varování obsažené v tomto návodu k výrobku, abyste měli jistotu, že výrobek budete vždy správně instalovat, používat a udržovat. Tyto pokyny MUSÍ být uschovány v blízkosti výrobku.

Používáním výrobku tímto potvrzujete, že jste si pečlivě přečetli všechny pokyny, směrnice a varování a že rozumíte podmínkám uvedeným v tomto dokumentu a souhlasíte s nimi. Souhlasíte s používáním tohoto výrobku pouze k určenému účelu a použítí a v souladu s pokyny, směrnicemi a varováními uvedenými v tomto návodu k výrobku a v souladu se všemi příslušnými zákony a předpisy. Pokud si nepřečtete a nebudete dodržovat zde uvedené pokyny a varování, může to vést ke zranění vás i ostatních, poškození vašeho výrobku nebo poškození jiného majetku v okoli. Tento návod k výrobku, včetně pokynů, směrnic a varování a související dokumentace může být předmětem zmén a aktualizací. Aktuální informace o výrobku naleznete na adrese documents.dometic.com.

2 Vysvětlení symbolů

Signální slovo označuje bezpečnostní zprávy a zprávy o škodách na majetku a také označuje stupeň nebo úroveň závažnosti nebezpečí.

NEBEZPEČÍ!

Označuje nebezpečnou situaci, která, pokud se jí nezabrání, bude mít za následek smrt nebo vážné zranění.

VÝSTRAHA!

Označuje nebezpečnou situaci, která, pokud se jí nezabrání, může mít za následek smrt nebo vážné zranění.

UPOZORNĚNÍ!

Označuje nebezpečnou situaci, která, pokud se jí nezabrání, může mít za následek lehké nebo středně těžké zranění.

POZOR!

Označuje nebezpečnou situaci, která, pokud se jí nezabrání, může mít za následek hmotné škody.

POZNÁMKA Doplňující informace týkající se obsluhy výrobku.

3 Bezpečnostní pokyny

Předběžné poznámky

• Před instalací se ujistěte, že jsou místní distribuční podmínky (druh plynu a tlak plynu) a nastavení spotřebiče kompatibilní.
• Podmínky nastavení tohoto spotřebiče jsou uvedeny na štítku (nebo typovém štítku).

- Tento spotřebič není připojen k zařízení pro odvod spalin. Musí být nainstalován a připojen podle platných předpisů pro instalaci. Zvláštní pozornost je třeba věnovat příslušným požadavkům týkajícím se větrání.

Základní bezpečnost

VÝSTRAHA! Nebezpečí výbuchu

Opravy tohoto zařízení smějí provádět pouze kvalifikovaní pracovníci. Nesprávně provedené opravy mohou být zdrojem značných rizik.
Tento přístroj musí být nainstalován v souladu se všemi národními předpisy platnými v zemi použití.
Prístroj neupravujte.
Neodstraňujte ani nevyměňujte žádné součásti tohoto přístroje.
Je-li to vyžadováno národními předpisy, je třeba plynovou hadici vyměnit.
Prívodní plynovou hadici nekrutte, nenatahujte, neskřípejte ani jinak nezatěžujte.

VÝSTRAHA! Nebezpečí udušení

Používání tohoto spotřebiče v nevětraném prostoru způsobí snížení množství kyslíku v tomto prostoru.

Tento přístroj smí být používán jen na dobře větraném místě.
Tento spotřebič je určen výhradně k vaření. Nesmí se používat pro jiné účely, jako je vytápění místnosti.

VÝSTRAHA! Nebezpečí požáru

Když je zařízení horké nebo se používá, nenechávejte ho bez dozoru.

Děti musejí být pod dohledem tak, aby si se zařízením nehrály.
Mějte vždy připravený vhodný hasicí přístroj. Zajistěte, aby hasicí přístroj byl pravidelně kontrolován kvalifikovaným personálem.

VÝSTRAHA! Nebezpečí popálení

Ruce, obličej a vlasy udržujte v bezpečné vzdálenosti od hořáků.
Při zapalování nebo používání tohoto přístroje nenoste volné oblečení a nemějte dlouhé vlasy volné.

Děti a domácí mazlíčky udržujte v bezpečné vzdálenosti od spotřebiče.
Pozorně sledujte veškerou činnost kolem tohoto přístroje, abyste zabránili popálení a jiným úrazům.

VÝSTRAHA! Nebezpečí ohrožení zdraví

Tento přístroj mohou používat děti od 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi, pokud jsou pod dohledem nebo obdržely pokyny týkající se používání přístroje bezpečným způsobem a porozumély souvisejícím nebezpečím.

UPOZORNĚNÍ! Riziko zranění

V případě rozbití skleněného víka:

• Okamžitě vypněte všechny hořáky a všechny elektrické topné články a odpojte přístroj od napájení.
• Nedotýkejte se povrchu přístroje.
• Nepoužívejte prístroj.

POZOR! Nebezpečí poškození

Před zahájením jízdy zavřete skleněné víko přístroje.
Před zavřením skleněného víka vypněte všechny hořáky.
Těžké nebo ostré předměty udržujte v dostatečné vzdálenosti od povrchu skleněného víka.

Bezpečnostní opatření při manipulaci se zkapalněným plynem

VÝSTRAHA! Nebezpečí výbuchu

Po použití vždy odpojte láhev se zkapalněným plynem.
Láhve se zkapalněným plynem skladujte mimo dosah topných nebo kuchyňských přístrojů a jiných světelných nebo tepelných zdrojů v dobře větraném místě a mimo dosah dětí.
Nikdy neskladujte láhve se zkapalněným plynem na nevětraných místech nebo pod úrovní země (nálevkovité prohlubně v zemi).
Nikdy neskladujte láhve se zkapalněným plynem v budovách, jako jsou garáže.

Jakékoli skladování v interiéru musí být v souladu s vnitrostátními předpisy.
Láhve se zkapalněným plynem neukládejte na bok.
Chraňte láhve se zkapalněným plynem před přímým slunečním zářením. Teplota by neměla překročit 50 °C.

Bezpečné použití spotřebiče

obr. 1 na stránce 3

NEBEZPEČÍ! Nebezpečí otravy oxidem uhelnatým

Při spalování zkapalněného plynu vzniká oxid uhelnatý, který se hromadí uvnitř uzavřených prostor. Při používání spotřebiče je nutné dostatečně větrat.

NEBEZPEČÍ! Nebezpečí udušení

Při používání plynového spotřebiče k přípravě pokrmů se v místnosti, v níž je instalován, uvolňují teplo, vlhkost a spaliny.
- Zajistěte dobré větrání kuchyně, zvláště když spotřebič používáte.
- Nechávejte otevřené přirozené větrací otvory, případně nainstalujte mechanický ventilátor (např. odsavač par).
Dlouhodobé intenzivní používání přístroje může vyžadovat dodatečné větrání, například zvýšení objemu mechanické ventilace, pokud je k dispozici, dodatečné odvětrávání zajištující bezpečné odvádění zplodin hoření do vnějšího prostoru a zároveň zajištění výměny vzduchu v místnosti dalším větráním. Před instalací dodatečné ventilace se porad’te s odborníkem.

VÝSTRAHA! Nebezpečí výbuchu

Tento spotřebič nepoužívejte, pokud netěsní, je poškozen nebo nefunguje správně.
Nikdy spotřebič nepoužívejte v následujících situacích:
- na čerpacích stanicích,
- na trajektech
- během transportu vozidla s instalovaným přístrojem pomocí přepravního nebo odtahového vozidla.
V případě požáru vypněte přívod plynu.

Do blízkosti tohoto přístroje neumistujte chemikálie, hořlavé materiály ani nestříkejte aerosoly.
Nikdy nekontrolujte úniky plynu otevřeným plamenem.
V případě úniku plynu:

• Nepokoušejte se zapálit hořák.
  • Uhaste otevřené plameny.
  • Vypněte přívod plynu.
• Spotřebič odpojte od přívodu plynu.
• Nechte odborníka zkontrolovat plynový systém.

Plynovou láhev připojujte a odpojujte mimo dosah otevřených plamenů, zapalovacího plamene nebo jiného zdroje zapálení, a to jen když je přístroj na dotek chladný.

Pred použitím plynové láhve zkontrolujte, zda je těsnění mezi tímto přístrojem a plynovou lahví na svém místě a v dobrém stavu.
Pokud je těsnění poškozené nebo opotřebované, spotřebič nepoužívejte.
Po použití přívod plynu na plynové nádobě vypněte.

VÝSTRAHA! Nebezpečí požáru

Nepoužívejte ani neskladujte hořlavé materiály v přístroji nebo v jeho blízkosti (např. Papír, textil).
Na tento spotřebič nepokládejte žádné předměty s výjimkou nádobí, žádné věci o něj ani neopírejte.
Hořlavé předměty udržujte v bezpečné vzdálenosti od hořáku.
Rukojeti nádobí umístěte následovně:

• Rukojeti nádobí nesmí nikdy přesahovat přes okraj spotřebiče.
• Otočte rukojeti nádobí dovnitř, ale současně tak, aby nebyly nad jinými hořáky.

Nepřehřívejte tuk ani olej.
K manipulaci s horkým nádobím používejte pouze suché chňapky.
Před zvednutím nádobí spotřebič vypněte.
Tento spotřebič používejte, pouze pokud na něj může dohlížet dospělá osoba.

VÝSTRAHA! Nebezpečí popálení

Přístupné části mohou být velmi horké. Udržujte malé děti v bezpečné vzdálenosti.

UPOZORNĚNÍ! Nebezpečí popálení

Při manipulaci s horkými součástmi používejte ochranné rukavice.
Dříve než se tohoto přístroje dotknete holýma rukama, nechejte jej řádně vychladnout.
Jestliže hořák zapalujete ručně:

- Používejte dlouhé zápalky nebo vhodný zapalovač.

- Jakmile zapálíte hořák, ihned rychle stáhněte ruku.

Požívání alkoholu, léků na předpis nebo volně prodejných léků může narušit vaši schopnost správně sestavit nebo bezpečně používat toto zařízení.

4 Obsah dodávky

Popis

Kombinace s varnou deskou

Upevňovací šrouby

Sifon a gumové těsnění

Návod k montáži a obsluze

5 Určené použití

Plynové varné desky a kombinace jsou určeny k montáži do kuchyňské linky nebo na pracovní desku v karavanech nebo obytných vozidlech.

• Vaření a smažení pokrmů ve vhodném nádobí
• Použití s plynem povolené kategorie (propan (G31), butan (G30))

Výrobek není vhodný k:

• Použití jako ohřívač místnosti
• Venkovní použití
• Použití na lodích

Tento výrobek je vhodný pouze k určenému účelu a použití v souladu s těmito pokyny.

Tento návod obsahuje informace, které jsou nezbytné k rádné instalaci a/nebo použití výrobku. Nesprávná instalace a/nebo nevhodné použití či údržba povedou k neuspokojivému výkonu a možné závadě.

Výrobce nepřejímá žádnou odpovědnost za jakékoli zranění nebo poškození výrobku vyplývající z následujícího:

- Nesprávné instalace, sestavení nebo připojení včetně nadměrného napětí

CS Dometic CVC, CVH

• Nesprávná údržba nebo použití jiných náhradních dílů než originálních dílů dodaných výrobcem
• Úpravy výrobku bez výslovného souhlasu výrobce
• Použití k jiným účelům, než jsou popsány v tomto návodu

Společnost Dometic si vyhrazuje právo změnit vzhled a specifikace výrobku.

6 Technický popis

6.1 Spedifikace různých modelů

V závislosti na modelu jsou varné dosley vybavony jedním až třemi hořáky. Kombinace obsahují varné diskys jedním až třemi hořáky a dlozom.

Podrobně specifikace naleznete v následujíd tabulce:

Model	Počet hořáků	Sklanění výko	Tvarovka L	Dřez
CVH 13 50	1	-	-	-
CVH 13 50G	1	x	-	-
CVH 15 25	2	-	-	-
CVH 15 25G	2	x	-	-
CVH 15 25LG	3	x	x	-
CVH 17 00G	3	x	-	-
CVC 1525 G	1	x	-	x
CVC 1700	2	-	-	x
CVC 1700 G	2	x	-	x
CVC 1875 G	3	x	-	x

6.2 Ovládad panel

obr. 2 nastránce 4

Ikoná	Vysvětění	Ikona	Vysvětění
	Nízký plamen		Plamen zhasnúty
	Vysoký plamen	[OACW]	Tlačítko zapelování

7 Instalace

7.1 Místo montáže

Místo montáže musí mít ventilační otvory s průřezem nejméně 150 cm².
Dodržujte minimální vzdálenosti.

obr. 4 na stránce 6

Ujistěte se, že v místě instalace není průvan.

7.2 Postup instalace

1. Vytvořte výřez na pracovní desce.

obr. 5 na stránce 7

1. Mezi pracovní desku a přístroj připevněte gumové těsnění.

POZNÁMKA Pokud se přístroj nedodává s gumovým těsněním kontaktujte výrobce.

1. Jen pro modely s držáky hrnců: Umístěte spodní desku na montážní plochu držáku hrnců a upevněte přístroj do pracovní desky.

obr. 6 na stránce 7

1. Přístroj upevněte v pracovní desce.

obr. 7 na stránce 8

7.3 Připojení přístroje k přívodu plynu

Sestavení a instalaci plynové přípojky musí provést kvalifikovaná osoba, která prokázala dovednosti a znalosti týkající se konstrukce, instalace a provozu plynových zařízení a absolvovala bezpečnostní školení, aby byla schopna určit související nebezpečí a zamezit jim.

VÝSTRAHA! Nebezpečí výbuchu

Používejte pouze nádoby na LP plyn s certifikovaným regulátorem tlaku.

Porovnejte údaj o tlaku na typovém štítku s údajem o tlaku na láhvi s LP plynem.
Během montáže a po ní zabraňte jakémukoli namáhání systému plynového potrubí.

Při připojování se řídte následujícími pokyny:

• Dodržujte národní požadavky.
- K připojení použijte pouze ocelovou trubku ∅ 8 x 1 mm (plynotěsně svařovaná, bezešvá nebo nerezová ocel).

• Připevněte plynové potrubí k boční nebo zadní stěně okolních částí nábytku tak, aby na akční členy nepůsobila žádná zátěž.
• Celé plynové potrubí musí být bez namáhání.

• Přípojka napájení musí být přístupná s nainstalovaným přístrojem.

• Připojte trubky (viz kapitola Připojení trubek pomocí kompresního šroubení na stránce 168).

• Instalujte nad přístroj tabulku s následujícím textem: VÝSTRAHA!

Při vaření musí být zajištěno dodatečné větrání, například otevřením oken v blízkosti přístroje.

Přístroj se nesmí používat jako ohřívač místnosti.

1. Otevřete přívod plynu.

2. Zkontrolujte těsnost všech přípojek pomocí mýdlové vody.

VÝSTRAHA! Nebezpečí výbuchu

Nikdy nekontrolujte těsnost za pomoci otevřeného ohně nebo v blízkosti zdrojů vzplanutí.

- Pokud se netvoří žádné bubliny, nedochází k únikům.

7.3.1 Připojení trubek pomocí kompresního šroubení

Podle normy EN ISO 8434-1 na základě normy DIN 2353 a DIN 3387-1 (ocelová trubka D = 8 mm)

POZNÁMKA Po montáži zkontrolujte těsnost každé trubky pomocí testovacího nebo provozního média pod testovacím nebo provozním tlakem, např. pomocí pěnidel podle normy EN 14291.

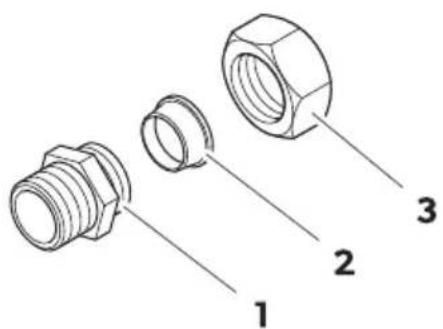

1 2 3

Č. Popis Označení

1 Spojovací zátka s kónickým dílem Euro, samotěsnicí s těsněním pro řezání závitů

Č. Popis Označení

2 Svěrný kroužek

3 Spojovací ma- tice

Příprava sestavy

Konec trubky, který má být připojen, uřežte v pravém úhlu.

POZNÁMKA

• Dodržujte přípustnou úhlovou toleranci 0,5°. Odchylky tvaru na konci trubky, např. šikmo seřezaná trubka, snižují životnost a těsnost šroubení.
• Odstraňte otřepy pomocí nástroje na odstraňování otřepů nebo pomocí smirkového papíru.
• Odstraňte nečistoty a nátěry.

Volitelně: Na závit spojovací matice naneste vhodné mazivo, aby se snížil točivý moment a usnadnila montáž.

Metoda A: Přímá montáž na spojovací zátku

obr. 8 na stránce 9

1. Nasuňte spojovací matici na konec trubky.
2. Nasuňte svěrný kroužek na konec trubky tak, aby jeho řezná hrana směrovala směrem ke konci trubky, před spojovací matici.
3. Umístěte spojovací zátku na trubku.
4. Zatlačte trubku do dorazu spojovací zátky a rukou předutáhněte spojovací matici, dokud neucítíte odpor.

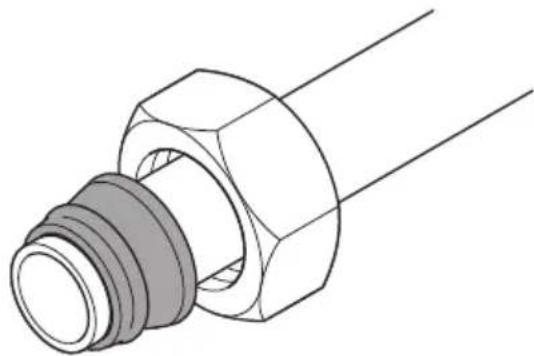

POZNÁMKA Zkontrolujte, že se trubka dotýká dorazu ve spojovací zátce, abyste mohli trubku pomocí svěrného kroužku opatřit závitem a vytvořit těsný spoj.

1. Držte spojovací zátku na místě jedním očkoplochým klíčem a druhým očkoplochým klíčem utáhněte spojovací matici o 1 až 1,5 otáčky.

POZOR! Nebezpečí poškození

Trubka se nesmí otáčet.
Zkontrolujte, zda je spojovací matice správně utažena. Pokud je spojovací matice utažena příliš slabě nebo příliš silně, sníží se odolnost proti tlaku i životnost šroubení. To může vést k netěsnostem nebo k vyklouznutí trubky.

Metoda B: Předmontáž s předmontážním klíčem a konečnou montáží

POZNÁMKA Předmontáž s předmontážním klíčem se doporučuje při sériové montáži.

Předmontáž

obr. 9 na stránce 10

POZNÁMKA Kónické díly předmontážního klíče podléhají opotřebení. Pravidelně kontrolujte přesnost kónických dílů pomocí kuželových měřidel. Vyměňte předmontážní klíče, jejichž kužele nemají požadovanou přesnost nebo vykazují známky opotřebení.

1. Nasuňte spojovací matici na konec trubky.
2. Nasuňte svěrný kroužek na konec trubky tak, aby jeho řezná hrana směřovala směrem ke konci trubky, před spojovací matici.

3. Umístěte předmontážní klíč na trubku.

4. Zatlačte trubku do dorazu predmontážního klíče a rukou predutáhněte svěrný kroužek a spojovací matici, dokud neucítíte odpor.

POZNÁMKA Zkontrolujte, že se trubka dotýká dorazu v předmontážním klíči, abyste mohli trubku pomocí svěrného kroužku opatřit závitem a vytvořit těsný spoj.

1. Držte předmontážní klíč na místě a očkoplochým klíčem utáhněte spojovací matici o 1 až 1,5 otáčky. Za tímto bodem neotáčejte o více než půl otáčky.

POZOR! Nebezpečí poškození

Zkontrolujte, zda je spojovací matice správně utažena. Pokud je spojovací matice utažena příliš slabě nebo příliš silně, sníží se odolnost proti tlaku i životnost šroubení. To může vést k netěsnostem nebo k vyklouznutí trubky.

POZNÁMKA Trubka se nesmí otáčet.

1. Vyjměte předmontážní klíč.

Finální montáž

obr. 10 na stránce 11

CS Dometic CVC, CVH

1. Umístěte spojovací zátku na trubku.

2. Zatlačte trubku do dorazu spojovací zátky a rukou předutáhněte spojovací matici, dokud neucítíte odpor.

POZNÁMKA Zkontrolujte, že se trubka dotýká dorazu ve spojovací zátce, abyste mohli trubku pomocí svěrného kroužku opatřit závitem a vytvořit těsný spoj.

1. Držte spojovací zátku na místě jedním očkoplochým klíčem a druhým očkoplochým klíčem utáhněte spojovací matici o 0,5 otáčky. Za tento bod už neutahujte (max. 2 otáčky včetně předběžného sestavení a konečného sestavení).

POZOR! Nebezpečí poškození

Zkontrolujte, zda je spojovací matice správně utažena. Pokud je spojovací matice utažena příliš slabě nebo příliš silně, sníží se odolnost proti tlaku i životnost šroubení. To může vést k netěsnostem nebo k vyklouznutí trubky.

POZNÁMKA Trubka se nesmí otáčet.

Zkontrolujte šroubení

Po utažení spojovací matice je svěrný kroužek zatlačen do trubky otočením spojovací matice podél spojovací zátky. Tlakem se svěrný kroužek deformuje a vytváří vysunutí limce, což zajišťuje těsnost spojení.

Po počáteční instalaci zkontrolujte vysunutí límce na řezné hraně.

POZOR! Nebezpečí poškození

Po každém uvolnění zkontrolujte správné utažení spojovací matice.

1. Držte spojovací zátku na místě jedním očkoplochým klíčem a druhým očkoplochým klíčem uvolněte spojovací matici.

2. Zkontrolujte, zda se na svěrném kroužku řezné hrany vytvořilo těsnící vysunutí límce.

3. Vysunutí límce musí být rovnoměrné a pokrývat 80 % řezné plochy.
   • Pro ocelové trubky: Vysunutí límce musí být rovnoměrné a zcela vyplnit řeznou plochu.

4. Zkontrolujte těsnost svěrného kroužku. Svěrný kroužek se může otáčet, ale nesmí se pohybovat ve směru osy.

7.3.2 Sestavení odpadního vývodu

Odpadní vývod sestavte podle obrázku:

obr. 11 na stránce 11

7.4 Připojení přístroje ke zdroji stejnosměrného proudu

POZNÁMKA Zařízení pro sledování plamene a bezpečnostní funkce skleněného víka fungují pouze tehdy, je-li stejnosměrné napájení připojeno se správnou polaritou.

1. Přístroj namontujte podle vyobrazení.

1. Doplňte pojistku na 1 A do kladného vedení v blízkosti baterie.

8 Použití kombinace s varnou deskou

VÝSTRAHA! Nebezpečí popálení

Všechny části přístroje kromě ovládacího panelu se při vaření velmi zahřívají. Nedotýkejte se horkých částí přístroje během použití a po něm. Přístroj nechejte řádně vychladnout.

Při vaření nepoužívejte dřez. Než budete dřez používat, nechte přístroj zcela vychladnout.
Pokud má přístroj skleněná víka a skleněné víko dřezu je při vaření zavřené, udržujte mezi nádobím a skleněným víkem dřezu minimální vzdálenost 10 mm.

UPOZORNĚNÍ! Nebezpečí popálení

Před vařením vyndejte z dřezu veškeré plasty.

UPOZORNĚNÍ! Nebezpečí popálení

Nezavírejte skleněné víko, je-li hořák zapálený.

8.1 Zapnutí

NEBEZPEČÍ! Nebezpečí otravy oxidem uhelnatým

Před zapnutím přístroje se ujistěte, že je oblast dostatečně větraná.
Během použití musí být v instalační místnosti otevřené ventilační otvory s průřezem nejméně 150 cm². Tyto ventilační otvory musejí být uzavíratelné, když se přístroj nepoužívá.

VÝSTRAHA! Nebezpečí výbuchu / nebezpečí požáru

Používejte pouze plyn povolené kategorie (propan (G31), butan (G30)). Nepoužívejte žádné jiné palivo.

1. Pro vybrané hořáky zvolte vhodné varné nádobí podle následující tabulky:

obr. 13 na stránce 13

Hořák( [IMAGE]

Průměr nádobí

S 10 ... 16 cm

M 12 ... 18 cm

T 16 ... 22 cm

1. Zapněte varnou desku dle vyobrazení.

obr. 14 na stránce 14

V závislosti na modelu se hořáky zapalují různě:

• Ruční zapalování: obr. 14, A

• Elektrické zapalování 📄r. 14,
- Zapalování piezozapalovačem: 📷 obr. 14, B

1. Vizuální kontrolou plamene ověřte správné fungování hořáku.

V závislosti na druhu použitého plynu by plamen měl vypadat následovně:

• Propan (G31): Plamen s modrým středem a jasným obrysem.
- Butan (G30): Plamen se světle žlutou špičkou při zapnutí hořáku. S tím, jak se hořák zahřívá, je žlutá špička plamene výraznější.

1. Pokud vzhled plamene neodpovídá popisu, vypněte varnou desku podle obrázku (viz kapitola Vypnutí na stránce 171) a postupujte následovně:

2. Zkontrolujte, zda hořák není znečištěný, a v případě potřeby ho vyčistěte.

3. Zkontrolujte kvalitu plynu a podle potřeby vyměňte plynovou láhev (viz kapitola Výměna plynové láhve na stránce 171).

8.2 Vypnutí

UPOZORNĚNÍ! Riziko zranění

Přístroj nevypínejte zavřením skleněného víka.

Vypněte varnou desku podle obrázku.

obr. 15 na stránce 14

8.3 Výměna plynové láhve

VÝSTRAHA! Nebezpečí výbuchu

Plynové láhve vyměňujte pouze v místech s dobrou ventilací.
Ujistěte se, že v blízkosti není zdroj vzplanutí.
Výměnu plynové láhve provádějte pouze v případě, že se přístroj nepoužívá a je vypnutý přívod plynu do přístroje.

1. Vypněte přístroj otočením knoflíku do nulové polohy.
2. Zavřete ventil na plynové láhvi.
3. Vyměňte plynovou láhev podle pokynů výrobce plynové armatury.

9 Čištění a péče

UPOZORNĚNÍ! Nebezpečí popálení

Přístroj nechejte před čištěním, kontrolou nebo údržbou řádně vychladnout.

9.1 Čištění přístroje

obr. 16 na stránce 15

1. Odstraňte držák na hrnec (obr. 16, 1.).
2. Spotřebič vyčistěte měkkým vlhkým hadříkem (16, 2.).

Další pokyny k péči o nerezové a skleněné povrchy naleznete online na adrese gr.dometic.com/beVsW0.

9.2 Roční bezpečnostní kontrola

Sestavení a instalaci plynové přípojky musí provést kvalifikovaná osoba, která prokázala dovednosti a znalosti týkající se konstrukce, instalace a provozu plynových zařízení a absolvovala bezpečnostní školení, aby byla schopna určit související nebezpečí a zamezit jim.

Z bezpečnostních důvodů nechejte přístroj každoročně zkontrolovat kvalifikovanou osobou z hlediska správné funkce. Případné vady musí být odstraněny.

9.3 Výměna trysek

Sestavení a instalaci plynové přípojky musí provést kvalifikovaná osoba, která prokázala dovednosti a znalosti týkající se konstrukce, instalace a provozu plynových zařízení a absolvovala bezpečnostní školení, aby byla schopna určit související nebezpečí a zamezit jim.

Trysky nechejte vyměnit kvalifikovanou osobou podle obrázku.

a) Demontáz trysek:

obr. 17 na stránce 16

b) Vložení trysek:

obr. 18 na stránce 17

10 Likvidace

Obalový materiál pokud možno zlikvidujte do vhodných recyklačních odpadních nádob. Informace o likvidaci výrobku v souladu s platnými předpisy pro likvidaci vám sdělí místní recyklační středisko nebo specializovaný obchodník.

11 Záruka

Na výrobek je poskytována záruka v souladu s platnými zákony. Pokud je výrobek vadný, kontaktujte pobočku výrobce ve vaší zemi nebo svého prodejce (viz dometic.com/dealer).

K vyřízení opravy nebo záruky nezapomeňte odeslat následující dokumenty:

• kopii účtenky s datem zakoupení,
• uvedení důvodu reklamace nebo popis vady.

Upozorňujeme, že oprava svépomocí nebo neodborná oprava může ohrozit bezpečnost a vést ke ztrátě záruky.

Dometic CVC, CVH CS

12 Technické údaje

Kategorie plynu	propan (G31), butan (G30)
Kategorie pristroje	1_2B/P(30)
Tlak plynovi prípojky	AT, DE, BG, CY, DK, EE, FL, GR, HU, IS, LT, LV, MT, NL, NO, RO, SE, SI, SK, AL, HR, MK, TRPropan (G31): 30 mbarButan (G30): 30 mbar
Kategorie pristroje	_2+ propan/butan
Tlak plynovi prípojky	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, PL, PT, SI, SK, AL, MK, TRPropan (G31): 37 mbar28 mbar .... 30 mbar Butan (G30)
Připojovaci napěti (modely pouze s elektronickým zapalováni)	12 V= (1 A pojistku)
Rozmíry (Sx V x H)	600 × 140 × 450 mm
Zkoučka/certifikát	CE
