GEBRUIKSAANWIJZING CVC1700G DOMETIC

1 Belangrijke opmerkingen

Lees deze gebruiksaanwijzing zorgvuldig door en volg alle instructies, richtlijnen en waarschuwingen in deze handleiding op om ervoor te zorgen dat u het product te allen tijde op de juiste manier installeert, gebruikt en onderhoudt. Deze gebruiksaanwijzing MOET bij dit product worden bewaard.

Door het product te gebruiken, bevestigt u hierbij dat u alle instructies, richtlijnen en waarschuwingen zorgvuldig hebt gelezen en dat u de voorwaarden zoals hierin beschreven begrijpt en accepteert. U gaat ermee akkoord dit product alleen te gebruiken voor het beoogde doel en de beoogde toepassing en in overeenstemming met de instructies, richtlijnen en waarschuwingen zoals beschreven in deze gebruiksaanwijzing en in overeenstemming met de geldende wet- en regelgeving. Het niet lezen en opvolgen van de hierin beschreven instructies en waarschuwingen kan leiden tot letsel voor uzelf en anderen, schade aan uw product of schade aan andere eigendommen in de omgeving. Deze gebruiksaanwijzing, met inbegrip van de instructies, richtlijnen en waarschuwingen, en de bijbehorende documentatie kan onderhevig zijn aan wijzigingen en updates. Voor de recentste productinformatie, bezoek documents.dometic.com.

2 Verklaring van de symbolen

Een signaalwoord geeft informatie over veiligheid en eigendomsschade en geeft de mate of ernst van het gevaar aan.

GEVAAR!

Duidt op een gevaarlijke situatie die, indien deze niet wordt voorkomen, ernstig letsel of de dood tot gevolg heeft.

WAARSCHUWING!

Duidt op een gevaarlijke situatie die, indien deze niet wordt voorkomen, ernstig letsel of de dood tot gevolg kan hebben.

VOORZICHTIG!

Duidt op een gevaarlijke situatie die, indien deze niet wordt voorkomen, licht of matig letsel tot gevolg kan hebben.

LET OP!

Duidt op een situatie die, indien deze niet wordt voorkomen, kan leiden tot materiële schade.

INSTRUCTIE Aanvullende informatie voor het gebruik van het product.

3 Veiligheidsaanwijzingen

Inleidende opmerkingen

- Controleer vóór de installatie of de plaatselijke gasvoorziening (soort gas en gasdruk) compatibel is met de afstelling van het toestel.

• De afstelvoorwaarden voor dit toestel zijn vermeld op het etiket (of typeplaatje).
• Dit toestel is niet aangesloten op een afvoersysteem voor verbrandingsproducten. Het moet worden geïnstalleerd en aangesloten conform de actuele installatievoorschriften. Er moet met name aandacht worden besteed aan de van toepassing zijnde vereisten met betrekking tot ventilatie.

Algemene veiligheid

WAARSCHUWING! Explosiegevaar

Dit toestel mag uitsluitend worden gerepareerd door bevoegd personeel. Door ondeskundige reparaties kunnen grote gevaren ontstaan.
Dit toestel moet worden gemonteerd in overeenstemming met de van toepassing zijnde nationale regelgeving in het land van gebruik.
Breng geen wijzigingen aan het toestel aan.
Verwijder of vervang geen onderdelen van dit toestel.
Indien vereist door de nationale voorschriften, moet de gasslang worden vervangen.
Draai of rek de gastoevoerslang niet uit, knijp er niet in en belast deze niet op enige andere manier.

WAARSCHUWING! Verstikkingsgevaar

Gebruik van dit toestel in een niet-geventileerde ruimte leidt tot zuurstoftekort in deze ruimte.
Dit toestel mag alleen in een goed geventileerde ruimte worden gebruikt.
Dit apparaat is uitsluitend bedoeld om te koken. Het mag niet voor andere doeleinden worden gebruikt, bijvoorbeeld voor kamerverwarming.

Laat dit toestel tijdens gebruik of als het heet is niet onbeheerd achter.
Kinderen moeten onder toezicht staan om te garanderen dat ze niet met het toestel spelen.
Zorg dat u een geschikte brandblusser paraat heeft. Zorg ervoor dat de brandblusser regelmatig wordt gecontroleerd door deskundig personeel.

WAARSCHUWING! Gevaar voor verbranding

Houd handen, gezicht en haar uit de buurt van branders.
Draag geen loszittende kleding en laat lang haar niet los hangen terwijl u dit toestel aansteekt of gebruikt.
Houd kinderen en huisdieren uit de buurt.
Houd alle activiteiten rond dit toestel nauwlettend in de gaten om brandwonden of ander letsel te voorkomen.

WAARSCHUWING! Gevaar voor de gezondheid

Dit toestel mag worden gebruikt door kinderen vanaf 8 jaar en ouder evenals door personen met verminderd fysiek, zintuiglijk of mentaal vermogen of gebrek aan kennis en ervaring, mits zij onder toezicht staan of zijn geïnstrueerd in het veilig gebruik van het toestel en zij inzicht hebben in de gevaren die het gebruik ervan met zich meebrengt.

VOORZICHTIG! Gevaar voor letsel Indien het glazen deksel breekt:

• Schakel onmiddellijk alle branders en elektrische verwarmingselementen uit en ontkoppel het toestel van de stroomvoorziening.
• Raak het oppervlak van het toestel niet aan.
• Gebruik het toestel niet.

LET OP! Gevaar voor schade

Sluit het glazen deksel alvorens aan de reis te beginnen.
Zet alle branders uit alvorens het glazen deksel te sluiten.
Houd zware of scherpe voorwerpen uit de buurt van het oppervlak van het glazen deksel.

Veiligheidsmaatregelen bij het gebruik van vloeibaar gas

WAARSCHUWING! Explosiegevaar

Ontkoppel de gasfles na gebruik altijd van het toestel.
Bewaar flessen met vloeibaar gas uit te buurt van verwarmings- of kooktoestellen

en andere licht- of hittebronnen, in een goed geventileerde ruimte en buiten bereik van kinderen.

Bewaar de flessen met vloeibaar gas nooit op niet-geventileerde plaatsen of onder grondniveau (trechtervormige kuilen in de grond).
Bewaar flessen met vloeibaar gas nooit in gebouwen zoals garages.
Elke vorm van opslag binnenshuis moet voldoen aan nationale wet- en regelgeving.
Bewaar flessen met vloeibaar gas niet op hun zij.
Bescherm flessen met vloeibaar gas tegen directe zonnestralen. De temperatuur mag niet hoger zijn dan 50 °C.

Veiligheid bij het gebruik van het toestel

afb. 1 op pagina 3

GEVAAR! Gevaar voor koolmonoxidevergiftiging

Bij het verbranden van vloeibaar gas komt koolmonoxide vrij, dat zich in afgesloten ruimtes ophoopt. Gebruik dit toestel alleen met voldoende ventilatie.

GEVAAR! Verstikkingsgevaar

Het gebruik van een gaskooktoestel resulteert in hitte, vocht en verbrandingsproducten in de ruimte waarin het wordt geïnstalleerd.
- Zorg ervoor dat de keuken goed is geventileerd, vooral als het toestel in gebruik is.
- Houd de natuurlijke ventilatieopeningen open of monteer een mechanische ventilatie (bijv. een mechanische afzuigkap).

Voor langdurig intensief gebruik van het toestel is mogelijk extra ventilatie nodig, bijvoorbeeld de versterking van mechanische ventilatie, indien aanwezig, aanvullende ventilatie om de verbrandingsproducten veilig naar buiten te leiden en tegelijkertijd de kamerlucht te kunnen verversen met extra ventilatie. Raadpleeg een deskundige voordat u de extra ventilatie installeert.

WAARSCHUWING! Explosiegevaar

Gebruik dit toestel niet als het lekkages bevat, beschadigd is of niet correct werkt.
Gebruik het toestel nooit in de volgende situaties:

• Op tankstations
• Op veerboten
• Tijdens transport van het voertuig waarin het toestel is geïnstalleerd met een transportvoertuig of sleepwagen

Onderbreek de gastoevoer in geval van brand.
Plaats geen chemicaliën, ontvlambare materialen of spuitbussen in de buurt van dit toestel.
Controleer het product nooit met open vuur op gaslekken.
Als er een gasgeur is:

• Probeer dit toestel niet aan te steken.
- Doof eventuele vlammen.
- Sluit de gastoevoer af.
- Ontkoppel het toestel van de gastoevoer.
- Laat de gasinstallatie door een vakbedrijf controleren.

Bevestig en verwijder de gasfles uitsluitend uit de buurt van een vlam, controlelamp of andere ontstekingsbron en alleen als dit toestel koel is.

Controleer voor gebruik van de gasfles of de afdichting tussen dit toestel en de gasfles op zijn plek zit en in goede staat is.
Gebruik dit toestel niet als de afdichting is beschadigd of versleten.
Draai de gastoevoer van de gasfles na gebruik dicht.

Gebruik of bewaar geen ontvlambare materialen in of in de buurt van dit toestel (bijv. papier, textiel).
Plaats geen andere voorwerpen dan kookgerei op of tegen dit toestel.
Houd ontvlambare voorwerpen uit de buurt van de brander.
Plaats handgrepen van kookgerei als volgt:

- Zorg ervoor dat handvaten van kookgerei nooit buiten de rand van het toestel uitsteken.

- Draai handvaten van kookgerei naar binnen, maar niet boven andere branders.

Gebruik niet te veel vet of olie.
Gebruik alleen droge onderleggers voor heet kookgerei.
Schakel het toestel uit alvorens het kookgerei te verwijderen.
Gebruik dit toestel alleen als een volwassene erop kan letten.

WAARSCHUWING! Gevaar voor verbranding

Aanraakbare onderdelen kunnen erg heet zijn. Houd jonge kinderen op afstand.

VOORZICHTIG! Gevaar voor verbranding

Gebruik beschermende handschoenen bij de omgang met hete onderdelen.
Laat dit toestel goed afkoelen alvorens het met blote handen aan te raken.
Als u een brander handmatig ontsteekt:

- Gebruik lange lucifers of een geschikte aansteker.

- Trek uw hand snel terug zodra de brander ontsteekt.

Het gebruik van alcohol, geneesmiddelen of drugs kan uw bekwaamheid om dit toestel op de juiste manier te monteren of veilig te bedienen, beïnvloeden.

4 Omvang van de levering

Beschrijving

Fornuiscombinatie

Bevestigingsschroeven

Sifon en rubberen afdichting

Montagehandleiding en gebruiksaanwijzing

5 Beoogd gebruik

De gasfornuizen en combinaties zijn bedoeld voor installatie in een keuken of op een aanrecht in caravans of campers.

Dit product is geschikt voor:

• Eten koken en bakken in geschikte pannen
• Gebruik met gas van de toegestane gascategorie (Propaan (G31), butaan (G30))

Het product is niet geschikt voor:

• Gebruik voor het verwarmen van ruimtes
• Gebruik buiten
• Gebruik op boten

Dit product is alleen geschikt voor het beoogde gebruik en de toepassing in overeenstemming met deze gebruiksaanwijzing.

Deze handleiding geeft informatie die nodig is voor een correcte installatie en/of correct gebruik van het product. Een slechte installatie en/of onjuist gebruik of onderhoud leidt tot onvoldoende prestaties en mogelijke storingen.

De fabrikant aanvaardt geen aansprakelijkheid voor letsel of schade aan het product die het gevolg is van:

• Onjuiste installatie, montage of aansluiting, inclusief te hoge spanning
• Onjuist onderhoud of gebruik van andere dan door de fabrikant geleverde originele reserveonderdelen
• Wijzigingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
• Gebruik voor andere doeleinden dan beschreven in deze handleiding

Dometic behoudt zich het recht voor om het uiterlijk en de specificaties van het product te wijzigen.

NL Dometic CVC, CVH

6 Technische beschrijving

6.1 Specifications van de verschillende modelen

Afrikaelijk van het model, hebben de formuizen één tot drie branders. De combinaties bestaan uit formuizen met één tot drie branders en een spoelbak.

In de volgende tabel staat een gedstalleerde beschrijving:

Model	Aantal branders	Glazen deksel	L-vorm	Sp oelb aik
CVH 1350	1	-	-	-
CVH 1350G	1	x	-	-
CVH 1525	2	-	-	-
CVH 1525G	2	x	-	-
CVH 1525LG	3	x	x	-
CVH 1700G	3	x	-	-
CVC 1525G	1	x	-	x
CVC 1700	2	-	-	x
CVC 1700G	2	x	-	x
CVC 1875G	3	x	-	x

6.2 Bedieningspaneel

afb. 2 op pagina 4

Pictogram	Toelichting	Pictogram		Toelichting
	Lage vlam			Vlam uit
	Hoge vlam		[0K05]	Ontstekingskap van de vlam

7 Installatie

7.1 Montageplaats

De montageplaats moet ventilatieopeningen met een doorsnede van ten minste 150 cm ^2 hebben.
Neem de minimale afstanden in acht.

afb. 4 op pagina 6

Zorg ervoor dat het op de montageplaats niet tocht.

7.2 Montagestappen

1. Maak een uitsparing in het aanrecht.

afb. 5 op pagina 7

1. Plaats een rubberen afdichting tussen het aanrechtblad en het toestel.

INSTRUCTIE Neem contact op met de fabrikant als er geen rubberen afdichting met het toestel is meegeleverd.

1. Alleen modellen met potholders: Plaats de onderste plaat op het montageoppervlak van de potholder en bevestig het toestel aan het aanrechtblad.

afb. 6 op pagina 7

1. Bevestig het toestel aan het aanrecht.

afb. 7 op pagina 8

7.3 Het toestel aansluiten op de gastoevoer

De montage en installatie van de gasaansluiting moet worden uitgevoerd door bevoegd personeel met aantoonbare kennis en vaardigheden op het gebied van de constructie, installatie en werking van gasapparatuur, die is opgeleid om de gevaren die gasapparatuur met zich meebrengt veilig te herkennen en te voorkomen.

WAARSCHUWING! Explosiegevaar

Gebruik uitsluitend LP-gasflessen met een gecertificeerde drukregelaar.
Vergelijk de drukinformatie op het typeplaatje met de drukinformatie op de LP-gasflessen.
Vermijd belasting op het gasleidingsysteem tijdens en na de montage.

Neem de volgende instructies voor de aansluiting in acht:

• Leef de nationale voorschriften na.
• Gebruik uitsluitend een stalen buis van ∅ 8 x 1 mm (gasdicht, naadloos gelast staal of roestvrij staal) voor de aansluiting.
• Bevestig de gasleiding aan de zij- of achterwand van de omringende meubelstukken, zodat er geen lasten op de regelventielen rusten.
• De volledige gasleiding moet vrij van spanningen zijn.

• Het aansluitpunt voor de voeding moet toegankelijk zijn wanneer het apparaat is geïnstalleerd.

• Sluit de leidingen aan (zie hoofdstuk De leidingen aansluiten met behulp van een knelkoppeling op pagina 93).

• Breng boven het toestel een bord aan met de volgende tekst: WAARSCHUWING!

Tijdens het koken moet voor extra ventilatie worden gezorgd, bijvoorbeeld door een raam in de buurt van het toestel te openen.

Het toestel mag niet worden gebruikt voor het verwarmen van de ruimte.

1. Open de gastoevoer.
2. Controleer alle aansluitingen op lekkage met zeepwater.

WAARSCHUWING! Explosiegevaar

Controleer nooit op lekkages met behulp van open vuur of in de buurt van ontstekingsbronnen.

Als zich geen luchtbellen vormen, zijn er geen lekkages.

7.3.1 De leidingen aansluiten met behulp van een knelkoppeling

Conform EN ISO 8434-1 op basis van DIN 2353 en DIN 3387-1 (stalen leiding D = 8 mm)

INSTRUCTIE Controleer de dichtheid van elke pijpfitting na montage met test- en/of werkmedium onder test- en of/werkdruk, bijv. met behulp van schuimmiddelen in overeenstemming met EN 14291.

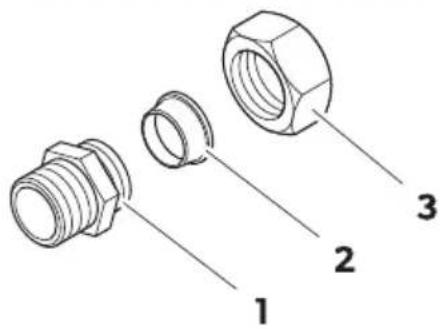

1 2 3

Nr. Beschrijving Aanduiding

1 Koppelingsnip-pel	met Euroconus, zelfdichtend met schroefdraadafdichting
2 Klemring
3 Koppelings-moer

Voorbereiding van de montage

Zaag het uiteinde van de leiding zodat het onder een rechte hoek kan worden aangesloten.

INSTRUCTIE

• Neem de toegestane hoektolerantie van 0,5° in acht. Vormafwijkingen aan het uiteinde van de leiding, bijv. diagonaal gezaagde leidingen, verminderen de levensduur en lekdichtheid van de fitting.
• Verwijder bramen met ontbraamgereedschap of schuurpapier.
• Verwijder onzuiverheden en verflagen.

Optioneel: Breng een geschikt smeermiddel aan op de schroefdraad van de koppelingsmoer om het aanhaalmoment te verminderen en de montage makkelijker te maken.

Methode A: Directe montage op koppelingsnippel

afb. 8 op pagina 9

1. Schuif de koppelingsmoer op het uiteinde van de leiding.
2. Schuif de klemring, met de snijkant naar het uiteinde van de leiding gericht, voor de koppelingsmoer op het uiteinde van de leiding.
3. Plaats de koppelingsnippel op de leiding.
4. Druk de leiding tegen de eindstop in de koppelingsnippel en draai de koppelingsmoer met de hand vast tot er weerstand is.

INSTRUCTIE Zorg ervoor dat de leiding de eindstop in de koppelingsnippel raakt, zodat de leiding door de klemring kan worden gesneden en er een goede verbinding tot stand kan worden gebracht.

1. Houd de koppelingsnippel op zijn plaats met één steeksleutel en draai de koppelingsmoer aan met een tweede steeksleutel 1 tot 1,5 slag vast.

LET OP! Gevaar voor schade

Laat de leiding niet draaien.
Zorg ervoor dat de koppelingsmoer goed is aangehaald. Als de koppelingsmoer te licht of te sterk wordt aangehaald, worden de drukweerstand en de levensduur van de fitting verkort. Dit kan leiden tot lekkage of het losschieten van de leiding.

Methode B: Voormontage met voormontagesleutel en eindmontage

INSTRUCTIE Voormontage met voormontagesleutel wordt aanbevolen voor seriemontage.

Voormontage

afb. 9 op pagina 10

INSTRUCTIE De conussen van een voormontagesleutel zijn onderhevig aan slijtage. Controleer de conussen regelmatig op nauwkeurigheid met behulp van conische meters. Vervang de voormontagesleutels waarvan de conussen niet de vereiste nauwkeurigheid hebben of tekenen van slijtage vertonen.

1. Schuif de koppelingsmoer op het uiteinde van de leiding.
2. Schuif de klemring, met de snijkant naar het uiteinde van de leiding gericht, voor de koppelingsmoer op het uiteinde van de leiding.
3. Plaats de voormontagesleutel op de leiding.
4. Druk de leiding tegen de eindstop in de voormontagesleutel en draai de klemring en de koppelingsmoer met de hand vast tot er weerstand is.

INSTRUCTIE Zorg ervoor dat de leiding de eindstop in de voormontagesleutel raakt, zodat de leiding door de klemring kan worden gesneden en een goede verbinding tot stand kan worden gebracht.

1. Houd de voormontagesleutel op zijn plaats en draai de koppelingsmoer met een steeksleutel 1 tot 1,5 slag vast. Draai niet meer dan een halve slag verder dan dit punt.

LET OP! Gevaar voor schade

Zorg ervoor dat de koppelingsmoer goed is aangehaald. Als de koppelingsmoer te licht of te sterk wordt aangehaald, worden de drukweerstand en de levensduur van de fitting verkort. Dit kan leiden tot lekkage of het losschieten van de leiding.

INSTRUCTIE Voorkom dat de leiding draait.

1. Verwijder de voormontagesleutel.

Eindmontage

afb. 10 op pagina 11

1. Plaats de koppelingsnippel op de leiding.
2. Druk de leiding tegen de eindstop in de koppelingsnippel en draai de koppelingsmoer met de hand vast tot er weerstand is.

INSTRUCTIE Zorg ervoor dat de leiding de eindstop in de koppelingsnippel raakt, zodat de leiding door de klemring kan worden gesneden en er een goede verbinding tot stand kan worden gebracht.

1. Houd de koppelingsnippel op zijn plaats met één steeksleutel en draai de koppelingsmoer los met een tweede steeksleutel 1 tot 1,5 slag vast. Draai niet verder dan dit punt (max. 2 omwentelingen inclusief voormontage en eindmontage).

LET OP! Gevaar voor schade

Zorg ervoor dat de koppelingsmoer goed is aangehaald. Als de koppelingsmoer te licht of te sterk wordt aangehaald, worden de drukweerstand en de levensduur van de fitting verkort.

Dit kan leiden tot lekkage of het losschieten van de leiding.

INSTRUCTIE Voorkom dat de leiding draait.

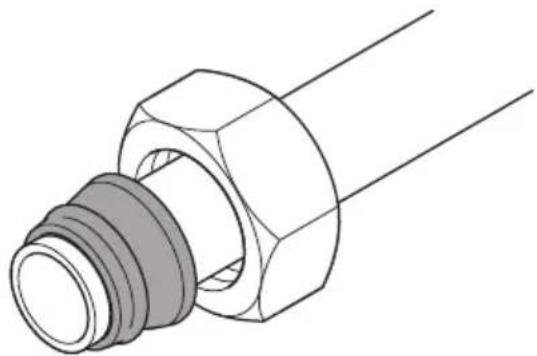

Controleer de fitting

Wanneer de koppelingsmoer wordt aangehaald, wordt de klemring in de leiding gedrukt doordat de koppelingsmoer langs de koppelingsnippel draait. De druk vervormt de klemring en vormt een openstaande kraag, waardoor een strakke verbinding ontstaat.

Controleer na de eerste montage de openstaande kraag aan de snijkant.

LET OP! Gevaar voor schade

Zorg ervoor dat de koppelingsmoer na elke keer losdraaien weer goed wordt aangehaald.

1. Houd de koppelingsnippel op zijn plaats met één steeksleutel en draai de koppelingsmoer los met een tweede steeksleutel.

2. Controleer of er een openstaande kraag is gevormd op de klemring aan de snijkant.

3. De openstaande kraag moet gelijkmatig zijn en 80 % van het snijoppervlak bedekken.

4. Voor stalen leidingen: De openstaande kraag moet gelijkmatig zijn en het snijoppervlak volledig opvullen.

5. Controleer de passing van de klemring. De klemring kan draaien, maar mag niet in axiale richting kunnen bewegen.

7.3.2 De afvoer monteren

Monteer de afvoer zoals afgebeeld:

afb. 11 op pagina 11

7.4 Het toestel aansluiten op de gelijkstroomvoeding

INSTRUCTIE Het apparaat voor

vlambewaking en de veiligheidsfunctie voor het glazen deksel werken alleen als de gelijkstroomvoeding met de juiste polariteit is aangesloten.

1. Sluit het toestel aan zoals weergegeven.

afb. 12 op pagina 12

bk Zwart rd Rood

1. Voeg een 1 A -zekering toe in de pluskabel vlakbij de accu.

8 De fornuiscombinatie gebruiken

WAARSCHUWING! Gevaar voor verbranding

Alle onderdelen van het toestel, behalve het bedieningspaneel, worden erg heet tijdens het koken. Raak de hete onderdelen van het toestel tijdens en na gebruik niet aan. Laat het toestel voldoende afkoelen.
Gebruik de spoelbak niet tijdens het koken. Laat het toestel goed afkoelen voordat u de spoelbak gebruikt.
Als het toestel glazen deksels heeft en het glazen deksel van de spoelbak gesloten blijft tijdens het koken, zorg dan dat er minimaal een afstand van 10 mm is tussen het kookgerei en het glazen deksel van de spoelbak.

VOORZICHTIG! Gevaar voor verbranding

Verwijder plastic accessoires uit de spoelbak voordat u begint met koken.

VOORZICHTIG! Gevaar voor verbranding

Sluit het glazen deksel niet als een brander is aangestoken.

8.1 Inschakelen

GEVAAR! Gevaar voor koolmonoxidevergiftiging

Zorg ervoor dat de ruimte voldoende is geventileerd alvorens het toestel in te schakelen.
Tijdens het gebruik moeten er geopende ventilatieopeningen met een dwarsdoorsnede van ten minste 150 cm² op de montageplaats aanwezig zijn. Deze ventilatieopeningen kunnen worden gesloten als het toestel niet wordt gebruikt.

WAARSCHUWING! Explosie-/brandgevaar

Gebruik alleen gas van de toegestane gascategorie (Propaan (G31), butaan (G30)). Gebruik geen andere brandstoffen.

1. Kies geschikte pannen voor de geselecteerde branders op basis van de volgende tabel:

afb. 13 op pagina 13

Brander( [IMAGE] 13)	Diameter kookgerei
S 10 ... 16 cm
M 12 ... 18 cm
L 16 ... 22 cm

1. Schakel het fornuis in zoals weergegeven.

afb. 14 op pagina 14

Afhankelijk van het model worden de branders anders ontstoken:

• Handmatig ontsteken: 📄. 14, A
• Elektronisch ontsteken: 📞. 14,
• Piëzo ontsteking: afb. 14, B

1. Controleer de juiste werking van de brander door de vlam visueel te inspecteren.

Afhankelijk van het gebruikte gastype moet de vlam er als volgt uitzien:

- Propaan (G31): Vlam met een blauwe speldenpunt erin en een duidelijke omtrek.

- Butaan (G30): Vlam met een licht gele punt bij het inschakelen van de brander. De gele punt wordt intenser naarmate de brander opwarmt.

1. Als de vlam er niet uitziet zoals beschreven, schakelt u het fornuis uit (zie hoofdstuk Uitschakelen op pagina 97) en gaat u als volgt te werk:

2. Controleer de brander op vervuiling en reinig de brander indien nodig.

3. Controleer de kwaliteit van het gas en vervang de gasfles indien nodig (zie hoofdstuk De gasfles vervangen op pagina 97).

8.2 Uitschakelen

VOORZICHTIG! Gevaar voor letsel

Schakel het toestel niet uit door het glazen deksel te sluiten.

Schakel het fornuis uit zoals afgebeeld.

afb. 15 op pagina 14

8.3 De gasfles vervangen

WAARSCHUWING! Explosiegevaar

Vervang de gasfles alleen op een plek met goede ventilatie.
Zorg dat er geen ontstekingsbron in de buurt is.
Vervang de gasfles alleen als het toestel niet in gebruik is en de gastoevoer naar het toestel is gesloten.

1. Schakel het toestel uit door de knop op nul te draaien.
2. Sluit de klep van de gasfles.
3. Vervang de gasfles volgens de instructies van de fabrikant van de gasaansluiting.

9 Reiniging en onderhoud

VOORZICHTIG! Gevaar voor verbranding

Laat het toestel goed afkoelen alvorens het toestel schoon te maken, te controleren of te onderhouden.

9.1 Toestel reinigen

afb. 16 op pagina 15

1. Verwijder het pannenrooster ( afb. 16, 1.).

2. Reinig het toestel met een zachte, vochtige doek (16, 2.).

Raadpleeg extra onderhoudsinstructies voor roestvrij stalen en glazen oppervlakken online op gr.dometic.com/beVsW0.

9.2 Jaarlijkse veiligheidscontrole

De montage en installatie van de gasaansluiting moet worden uitgevoerd door bevoegd personeel met aantoonbare kennis en vaardigheden op het gebied van de constructie, installatie en werking van gasapparatuur, die is opgeleid om de gevaren die gasapparatuur met zich meebrengt veilig te herkennen en te voorkomen.

Om veiligheidsredenen moet het toestel elk jaar door bevoegd personeel worden gecontroleerd op een correcte werking. Eventuele defecten moeten worden gerepareerd.

9.3 De sproeiers vervangen

De montage en installatie van de gasaansluiting moet worden uitgevoerd door bevoegd personeel met aantoonbare kennis en vaardigheden op het gebied van de constructie, installatie en werking van gasapparatuur, die is opgeleid om de gevaren die gasapparatuur met zich meebrengt veilig te herkennen en te voorkomen.

Laat bevoegd personeel de sproeiers vervangen zoals weergegeven.

a) De sproeiers verwijderen:

afb. 17 op pagina 16

b) De sproeiers plaatsen:

afb. 18 op pagina 17

10 Verwijdering

Gooi het verpakkingsmateriaal indien mogelijk altijd in recyclingafvalbakken. Vraag het dichtstbijzijnde recyclingcentrum of uw dealer naar informatie over hoe het product kan worden weggegooid in overeenstemming met alle van toepassing zijnde nationale en lokale regelgeving.

11 Garantie

De wettelijke garantieperiode is van toepassing. Als het product defect is, neem dan contact op met de vestiging van de fabrikant in uw land (zie dometic.com/dealer) of uw verkoper.

Stuur voor de afhandeling van reparaties of garantie de volgende documenten mee:

• Een kopie van de factuur met datum van aankoop
• De reden voor de claim of een beschrijving van de fout

Houd er rekening mee dat eigenmachtige of niet-professionele reparatie gevolgen voor de veiligheid kan hebben en dat de garantie hierdoor kan komen te vervallen.

afb. 13 op pagina 13

Model	Brander S			BranderM			Brander L
			·s			·s			·s
CVH 13 50(G)	-	-	-	-	-	-	0.73	2.0	146
CVH 15 25(G)	0.54	1.1	80	-	-	-	0.73	2.0	146

Dansk
