ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WRP 8000 KARCHER

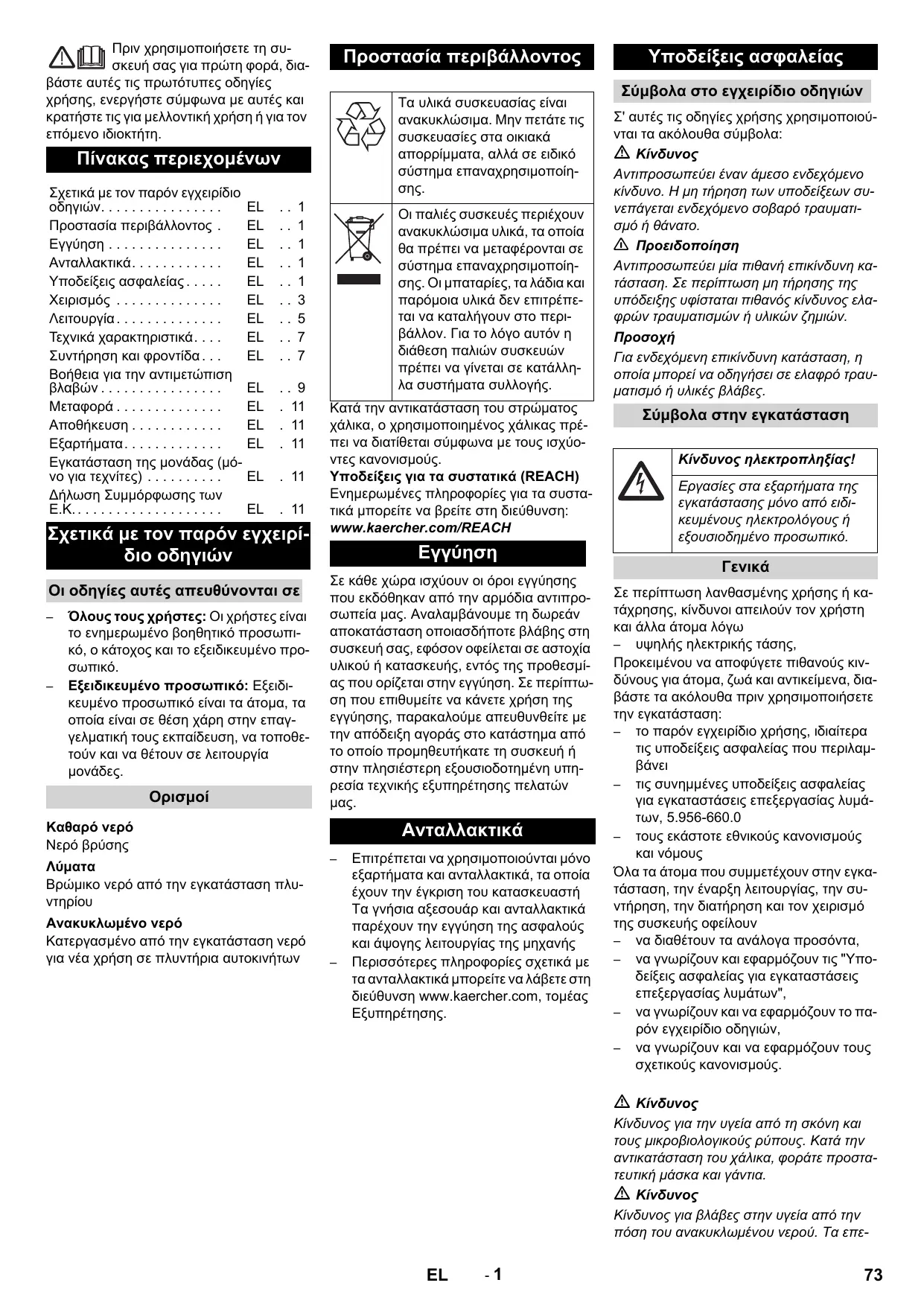

Declaração de conformidade Declaramos que a máquina a seguir designada corresponde às exigências de segurança e de saúde básicas estabelecidas nas Directivas CE por quanto concerne à sua concepção e ao tipo de construção assim como na versão lançada no mercado. Se houver qualquer modificação na máquina sem o nosso consentimento prévio, a presente declaração perderá a validade. Produto: Estação de tratamento para a desinfecção de água Tipo: 1.217-xxx Respectivas Directrizes da CE 2006/42/CE (+2009/127/CE) 2004/108/CE Normas harmonizadas aplicadas EN 60204–1 EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Os abaixo assinados têm procuração para agirem e representarem a gerência. CEO Head of Approbation Responsável pela documentação: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2012/06/01 Πριν χρησιμοποιήσετε τη συσκευή σας για πρώτη φορά, διαΕλληνικά αυτές τις πρωτότυπες οδηγίες χρήσης, ενεργήστε σύμφωνα με αυτές και κρατήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη. Προστασία περιβάλλοντος Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Μην πετάτε τις συσκευασίες στα οικιακά απορρίμματα, αλλά σε ειδικό σύστημα επαναχρησιμοποίησης. Πίνακας περιεχομένων Σχετικά με τον παρόν εγχειρίδιο οδηγιών. . . . . . . . . . . . . . . . Προστασία περιβάλλοντος . Εγγύηση . . . . . . . . . . . . . . . Ανταλλακτικά. . . . . . . . . . . . Υποδείξεις ασφαλείας . . . . . Χειρισμός . . . . . . . . . . . . . . Λειτουργία . . . . . . . . . . . . . . Τεχνικά χαρακτηριστικά. . . . Συντήρηση και φροντίδα . . . Βοήθεια για την αντιμετώπιση βλαβών . . . . . . . . . . . . . . . . Μεταφορά . . . . . . . . . . . . . . Αποθήκευση . . . . . . . . . . . . Εξαρτήματα. . . . . . . . . . . . . Εγκατάσταση της μονάδας (μόνο για τεχνίτες) . . . . . . . . . . Δήλωση Συμμόρφωσης των Ε.Κ. . . . . . . . . . . . . . . . . . . .

Σχετικά με τον παρόν εγχειρίδιο οδηγιών Οι οδηγίες αυτές απευθύνονται σε

Όλους τους χρήστες: Οι χρήστες είναι το ενημερωμένο βοηθητικό προσωπικό, ο κάτοχος και το εξειδικευμένο προσωπικό. Εξειδικευμένο προσωπικό: Εξειδικευμένο προσωπικό είναι τα άτομα, τα οποία είναι σε θέση χάρη στην επαγγελματική τους εκπαίδευση, να τοποθετούν και να θέτουν σε λειτουργία

Καθαρό νερό Νερό βρύσης Βρώμικο νερό από την εγκατάσταση πλυντηρίου Ανακυκλωμένο νερό Κατεργασμένο από την εγκατάσταση νερό για νέα χρήση σε πλυντήρια αυτοκινήτων Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να μεταφέρονται σε σύστημα επαναχρησιμοποίησης. Οι μπαταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Για το λόγο αυτόν η διάθεση παλιών συσκευών πρέπει να γίνεται σε κατάλληλα συστήματα συλλογής. Κατά την αντικατάσταση του στρώματος χάλικα, ο χρησιμοποιημένος χάλικας πρέπει να διατίθεται σύμφωνα με τους ισχύοντες κανονισμούς. Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες για τα συστατικά μπορείτε να βρείτε στη διεύθυνση: www.kaercher.com/REACH

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια αντιπροσωπεία μας. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευής, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών

Επιτρέπεται να χρησιμοποιούνται μόνο εξαρτήματα και ανταλλακτικά, τα οποία έχουν την έγκριση του κατασκευαστή Τα γνήσια αξεσουάρ και ανταλλακτικά παρέχουν την εγγύηση της ασφαλούς και άψογης λειτουργίας της μηχανής Περισσότερες πληροφορίες σχετικά με τα ανταλλακτικά μπορείτε να λάβετε στη διεύθυνση www.kaercher.com, τομέας Εξυπηρέτησης. Υποδείξεις ασφαλείας Σύμβολα στο εγχειρίδιο οδηγιών Σ' αυτές τις οδηγίες χρήσης χρησιμοποιούνται τα ακόλουθα σύμβολα: Αντιπροσωπεύει έναν άμεσο ενδεχόμενο κίνδυνο. Η μη τήρηση των υποδείξεων συνεπάγεται ενδεχόμενο σοβαρό τραυματισμό ή θάνατο. 몇 Προειδοποίηση Αντιπροσωπεύει μία πιθανή επικίνδυνη κατάσταση. Σε περίπτωση μη τήρησης της υπόδειξης υφίσταται πιθανός κίνδυνος ελαφρών τραυματισμών ή υλικών ζημιών. Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό ή υλικές βλάβες. Σύμβολα στην εγκατάσταση Κίνδυνος ηλεκτροπληξίας! Εργασίες στα εξαρτήματα της εγκατάστασης μόνο από ειδικευμένους ηλεκτρολόγους ή εξουσιοδημένο προσωπικό.

Σε περίπτωση λανθασμένης χρήσης ή κατάχρησης, κίνδυνοι απειλούν τον χρήστη και άλλα άτομα λόγω – υψηλής ηλεκτρικής τάσης, Προκειμένου να αποφύγετε πιθανούς κινδύνους για άτομα, ζωά και αντικείμενα, διαβάστε τα ακόλουθα πριν χρησιμοποιήσετε την εγκατάσταση: – το παρόν εγχειρίδιο χρήσης, ιδιαίτερα τις υποδείξεις ασφαλείας που περιλαμβάνει – τις συνημμένες υποδείξεις ασφαλείας για εγκαταστάσεις επεξεργασίας λυμάτων, 5.956-660.0 – τους εκάστοτε εθνικούς κανονισμούς Όλα τα άτομα που συμμετέχουν στην εγκατάσταση, την έναρξη λειτουργίας, την συντήρηση, την διατήρηση και τον χειρισμό της συσκευής οφείλουν – να διαθέτουν τα ανάλογα προσόντα, – να γνωρίζουν και εφαρμόζουν τις "Υποδείξεις ασφαλείας για εγκαταστάσεις επεξεργασίας λυμάτων", – να γνωρίζουν και να εφαρμόζουν το παρόν εγχειρίδιο οδηγιών, – να γνωρίζουν και να εφαρμόζουν τους σχετικούς κανονισμούς.

Κίνδυνος για την υγεία από τη σκόνη και τους μικροβιολογικούς ρύπους. Κατά την αντικατάσταση του χάλικα, φοράτε προστατευτική μάσκα και γάντια. Κίνδυνος για βλάβες στην υγεία από την πόση του ανακυκλωμένου νερού. Τα επεEL

ξεργασμένα λύματα δεν είναι πόσιμα. Περιέχουν υπολείμματα ρύπων και απορρυπαντικά. 몇 Προειδοποίηση Κίνδυνος για την υγεία από την επαφή με μολυσμένο νερό. Εάν η λειτουργία της εγκατάσταση διακοπεί, υφίσταται σοβαρός κίνδυνος μόλυνσης του ανακυκλωμένου νερού. Αποφύγετε την επαφή με το μολυσμένο ανακυκλωμένο νερό. Συμπεριφορά σε περίπτωση εκτάκτου ανάγκης Απενεργοποιήστε την εγκατάσταση περιστρέφοντας τον κεντρικό διακόπτη εκτάκτου ανάγκης στην θέση „0“. Κανονισμοί και οδηγίες εθνικοί και τοπικοί κανονισμοί Κανονισμός προστασίας από τα Διάταγμα προστασίας από επικίνδυνα υλικά, CHV 5 (Διάταγμα προστασίας από επικίνδυνα υλικά GefStoffV.) Η εγκατάσταση μπορεί να τοποθετηθεί – τους συναρμολογητές της υπηρεσίας εξυπηρέτησης πελατών της Kδrcher – άτομα που έχουν εξουσιοδοτηθεί από την Kδrcher

Αρμόζουσα χρήση Η εγκατάσταση καθαρίζει τα λύματα και παράγει ανακυκλωμένο νερό για εγκαταστάσεις πλυντηρίων αυτοκινήτων (με πυλώνες, διαδρόμους κτλ.). Το ανακυκλωμένο νερό μπορεί να χρησιμοποιηθεί μόνον για προγράμματα πλύσης (π.χ. πρόπλυση, πλύση υπό υψηλή πίεση, πλύση με βούρτσες). Το ανακυκλωμένο νερό δεν ενδείκνυται ως νερό έκπλυσης, για την εφαρμογή προϊόντων στεγνώματος ή για άλλους σκοπούς. Το καθαρισμός πραγματοποιείται με: – Διαχωρισμό των χονδρών σωματιδίων στο φίλτρο χάλικα – Αδρανοποίηση οσμών με περιδίνηση και αερισμό. Προϋπόθεση για απρόσκοπτη λειτουργία: Σύστημα συλλογής υδάτων σύμφωνα με το σχεδιάγραμμα παροχής νερού στο κεφάλαιο "Λειτουργία". Τόπος εργασίας Ο χώρος εργασίας βρίσκεται στην εγκατάσταση και χρησιμοποιείται προσωρινά για την εκκίνηση της εγκατάστασης και τις εργασίες συντήρησης.

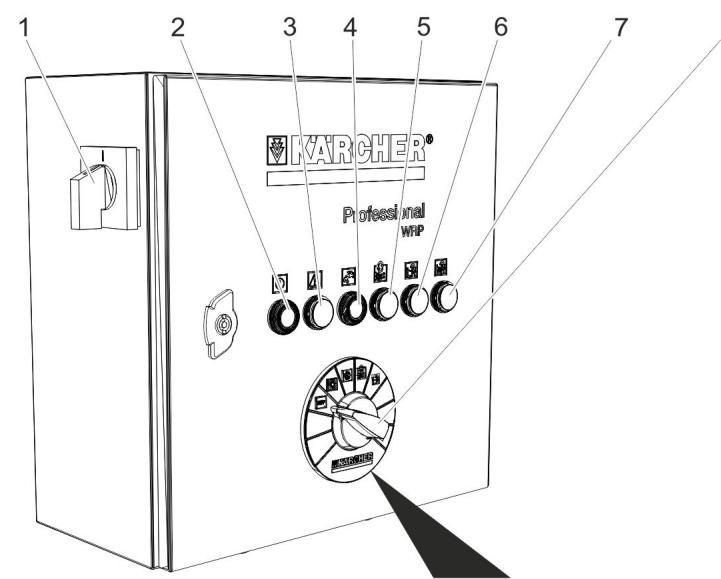

Κεντρικός διακόπτης εκτάκτου ανάγκης (Not-Aus) Πλήκτρο SET (ΡΥΘΜΙΣΗ) Ενδεικτική λυχνία λειτουργίας Ενδεικτική λυχνία βλάβης Διακοπή επαφέα προσθήκης φρέσκου νερού / Η ενδεικτική λυχνία προσθήκης φρέσκου νερού είναι ενεργή Ενδεικτική λυχνία λειτουργίας ανάστροφης πλύσης Ενδεικτική λυχνία εκκένωσης λεκάνης

Ενδεικτική λυχνία παρακολούθησης αγωγιμότητας 8 Διακόπτης επιλογής προγράμματος 9 Θέση διακόπτη "OFF" 10 Θέση διακόπτη για λειτουργία χωρίς παρακολούθηση αγωγιμότητας (θερινή λειτουργία) 11 Θέση διακόπτη για λειτουργία με παρακολούθηση αγωγιμότητας (προαιρετικό) (χειμερινή λειτουργία) 12 Θέση διακόπτη για μη αυτόματη ανάστροφη πλύση 13 Θέση διακόπτη για εκκένωση λεκάνης 14 Εκκένωση υπολειμμάτων με φίλτρο χάλικα 15 Φίλτρο χάλικα 16 Συνδέσεις νερού 17 Στραγγαλισμός ανάστροφης πλύσης 18 Πολύοδη βάνα 19 Σύνδεση για ανιχνευτή αγωγιμότητας (προαιρετικό) Χρώμα ενδεικτικής λυχνίας

Εγκατάσταση σε λειτουργία

Η προσθήκη φρέσκου νερού είναι ενεργή Διαγράψτε το μήνυμα. Η προσθήκη φρέσκου νερού ήταν ενεργή / διαγραφή μηνύματος Η ανάστροφη πλύση λειτουργεί

Η λεκάνη άντλησης εκκενώνεται

Ενεργοποιήθηκε η αυτόματη παρακολούθηση αγωγιμότητας

Επαφέας λειτουργίας Πλήκτρο SET (ΡΥΘΜΙΣΗ) Εκκινήστε τις λειτουργίες που έχετε επιλέξει από το διακόπτη επιλογής προγράμματος.

Απενεργοποίηση σε περίπτωση εκτάκτου ανάγκης Απενεργοποιήστε την εγκατάσταση περιστρέφοντας τον κεντρικό διακόπτη εκτάκτου ανάγκης στην θέση „0“. Ενεργοποίηση της εγκατάστασης Περιστρέψτε το πλήκτρο εκτάκτου ανάγκης στην θέση "1". Η βυθιζόμενη αντλία λειτουργεί όταν: – εκτελείται ανάστροφη πλύση. – η στάθμη νερού στη δεξαμενή ανακυκλωμένου νερού βρίσκεται κάτω από τη στάθμη ενεργοποίησης S7. – η στάθμη νερού στη λεκάνη άντλησης βρίσκεται πάνω από τη στάθμη απενεργοποίησης S15. Επιλογή λειτουργίας Περιστρέψτε το διακόπτη επιλογής προγράμματος στην επιθυμητή θέση. Πατήστε το πλήκτρο SET. Μετά την ενεργοποίηση του γενικού διακόπτη εκτάκτου ανάγκης, η εγκατάσταση ξεκινά με τη λειτουργία "Χωρίς παρακολούθηση αγωγιμότητας". Ανάστροφη πλύση Κατά την ανάστροφη πλύση απομακρύνονται οι ρύποι που έχουν συσσωρευτεί στο φίλτρο χάλικα. Για το σκοπό αυτόν, το φίλτρο χάλικα ξεπλένεται προς την αντίθετη κατεύθυνση. Οι ρύποι που έχουν ξεπλυθεί διοχετεύονται στο συλλέκτη ιλύος του συστήματος ανακύκλωσης. Η εγκατάσταση διαθέτει αυτόματη πολύοδη βάνα. Η διαδικασία ανάστροφης πλύσης εκκινείται από το σύστημα ελέγχου. Κατά τη διαδικασία ανάστροφης πλύσης ανάβει η ενδεικτική λυχνία "Ανάστροφη πλύση σε

Κατά την κανονική λειτουργία, η ανάστροφη πλύση πρέπει να εκτελείται μία φορά την ημέρα. Κατά την ανάστροφη πλύση, η δεξαμενή ανακυκλωμένου νερού δεν γεμίζει με ανακυκλωμένο νερό. Εάν η εγκατάσταση πλυντηρίου λειτουργεί κατά τη διάρκεια της ανάστροφης πλύσης, συμπληρώνεται αυτόματα φρέσκο νερό από τη διάταξη εκτάκτου ανάγκης (προαιρετική). Το WRP διαθέτει δυνατότητα ανάστροφης πλύσης κατά περίπτωση. Εάν η πλήρωση της δεξαμενής ανακυκλούμενου νερού διαρκεί περισσότερο από 90 λεπτά επειδή το φίλτρο είναι πολύ λερωμένο, ενεργοποιείται η αυτόματη ανάστροφη πλύση. Σε περίπτωση πολύ μεγάλης συχνότητας πλύσεων και, συνεπώς, ρύπανσης του φίλτρου, η αυτόματη ανάστροφη πλύση του φίλτρου μπορεί να εκτελείται και κατά τη διάρκεια μιας πλύσης. Οι ανάγκες της εγκατάστασης πλυντηρίου σε νερό καλύπτονται από το σύστημα τροφοδοσίας φρέσκου νερού (προαιρετικό).

Εκκένωση λεκάνης άντλησης Με αυτή τη λειτουργία, το ανακυκλωμένο νερό προωθείται από τη λεκάνη άντλησης στην αποχέτευση. – Αυτή η λειτουργία είναι απαραίτητη, όταν η ποιότητα του ανακυκλωμένου νερού δεν είναι επαρκής για τη λειτουργία της πλυστικής εγκατάστασης, π.χ. μεγάλη περιεκτικότητα αλάτων στο νερό ή λανθασμένο απορρυπαντικό. Λειτουργία: Περιστρέψτε το διακόπτη επιλογής προγράμματος στη θέση εκκένωσης της λεκάνης άντλησης. Πατήστε το πλήκτρο SET. – Η εγκατάσταση πραγματοποιεί φιλτράρισμα, έως ότου ο διακόπτης S15 στη λεκάνη άντλησης δώσει σήμα έλλειψης νερού και απενεργοποιήσει τη βυθιζόμενη αντλία. – Το δοχείο ανακυκλωμένου νερού υπερπληρώνεται. Η περιττή ποσότητα νερού διοχετεύεται μέσω του αγωγού υπερχείλισης της δεξαμενής ανακυκλωμένου νερού στην αποχέτευση. – Έπειτα, η παροχή φρέσκου νερού της πλυστικής εγκατάστασης λειτουργεί έως ότου η λεκάνη άντλησης γεμίσει ως τη στάθμη του S15 και ακυρωθεί η απενεργοποίηση της βυθιζόμενης αντλίας. – Στη συνέχεια, είναι δυνατή η κανονική παραγωγή ανακυκλωμένου νερού. – Εάν δεν υπάρχει αγωγός υπερχείλισης από τη λεκάνη άντλησης στην αποχέτευση, η υπηρεσία εξυπηρέτησης της KÄRCHER απενεργοποιεί τη λειτουργία "Εκκένωση της λεκάνης άντλησης". – Εάν δεν υπάρχει αγωγός υπερχείλισης από τη δεξαμενή ανακυκλούμενου νερού στην αποχέτευση, η υπηρεσία εξυπηρέτησης της KÄRCHER απενεργοποιεί τη λειτουργία "Εκκένωση της λεκάνης άντλησης".

Παρακολούθηση τιμής αγωγιμότητας

Η εγκατάσταση διαθέτει μια προαιρετική λειτουργία αυτόματης παρακολούθησης της αγωγιμότητας. Ο μετρητής βρίσκεται στον αγωγό άντλησης, μεταξύ της βυθιζόμενης αντλίας και της πολύοδης βάνας. Η παρακολούθηση αγωγιμότητας μπορεί να ενεργοποιηθεί ή να απενεργοποιηθεί. Σε περίπτωση υπέρβασης της προεπιλεγμένης αγωγιμότητας, το σύστημα παρακολούθησης της αγωγιμότητας ενεργοποιεί την ίδια διαδικασία με τον επαφέα "Εκκένωση λεκάνης άντλησης". Χάρη στη χρήση φρέσκου νερού κατά τη διαδικασία πλύσης, το υπόλοιπο υφάλμυρο νερό στο σύστημα λεκάνης αραιώνεται τόσο, ώστε να αποκατασταθεί η ικανοποιητική ποιότητα του νερού. Η εγκατάσταση της παραλλαγής αυτής δεν είναι δυνατή, εάν η εγκατάσταση ανακύκλωσης δεν διαθέτει στόμιο υπερχείλισης από τη δεξαμενή ανακυ-

κλωμένου νερού προς την αποχέτευση και συλλέκτη φρέσκου νερού. Ανάδευση ανακυκλωμένου νερού Εάν η πλυστική εγκατάσταση δεν τροφοδοτείται με νερό, το ανακυκλούμενο νερό αναδεύεται, προκειμένου να αποφευχθούν οι δυσάρεστες οσμές. Αντιπαγετική προστασία Η εγκατάσταση πρέπει να λειτουργεί σε χώρο που δεν κινδυνεύει από παγετό. Σε περίπτωση παγετού, απενεργοποιήστε την εγκατάσταση και αφαιρέστε όλο το νερό: Αφήστε τις κοχλιωτές οπές των συνθετικών σωλήνων και των αγωγών να τρέξουν ώσπου να αδειάσουν. Αδειάστε τη δεξαμενή ανακυκλωμένου Ανοίξτε το φίλτρο χάλικα και αφαιρέστε τον υγρό χάλικα (υπηρεσία εξυπηρέτησης πελατών). Διακοπή της λειτουργίας Για να αποφύγετε τις οσμές, η εγκατάσταση πρέπει να παραμείνει σε λειτουργία και τη Απενεργοποιήστε την εγκατάσταση περιστρέφοντας τον κεντρικό διακόπτη εκτάκτου ανάγκης στην θέση „0“. Εάν υφίσταται κίνδυνος παγετού, θα πρέπει να αφαιρεθεί το νερό που περιέχεται στην εγκατάσταση (βλ. τμήμα "Αντιπαγετική προστασία"). Επενενεργοποίηση Κατά την επανέναρξη της λειτουργίας έπειτα από διακοπή: Ενεργοποιήστε την εγκατάσταση. Εκτελέστε ανάστροφη πλύση του φίλτρου, έως ότου εμφανιστεί στο μανόμετρο της πολύοδης βάνας κατά τη λειτουργία φίλτρου μια τιμή πίεσης εισόδου περ. 0,05 MPa (περ. 0,5 bar).

Σχεδιάγραμμα ροής (λεκάνη άντλησης συνδεδεμένη με την αποχέτευση)

Συλλέκτης λάσπης του συστήματος ανακύκλωσης *) Εκκένωση υπολειμμάτων δεξαμενής (προαιρετικό) Διακόπτης με πλωτήρα S15 στη λεκάνη άντλησης για προστασία από λειτουργία εν ξηρώ Βυθιζόμενη αντλία (προαιρετικό) Λεκάνη άντλησης του συστήματος ανακύκλωσης *) Διάταξη διαχωρισμού (EN 858) *) Φρεάτιο ελέγχου *) προς αποχέτευση *) Αερισμός (προαιρετικό) Στραγγαλισμός ανάστροφης πλύσης Πολύοδη βάνα Ανιχνευτής αγωγιμότητας (προαιρετικό) Φίλτρο χάλικα Βαλβίδα διακοπής ανακυκλούμενου νερού Στόμιο υπερχείλισης δεξαμενής ανακυκλωμένου νερού στη διάταξη διαχωρισμού (προαιρετικό) Ρύθμιση της ποσότητας φρέσκου νερού (προαιρετικό) (Πλήρωση φρέσκου νερού εκτάκτου ανάγκης (προαιρετικό) Βαλβίδα περιδίνησης (προαιρετικό) Δεξαμενή ανακυκλωμένου νερού (προαιρετικό) Διακόπτης πλωτήρα (προαιρετικό) 21 Σωλήνας προσαγωγής φρέσκου νερού για διαδικασίες έκπλυσης και περιποίησης *) 22 Εγκατάσταση πλυντηρίου *) 23 Στόμιο υπερχείλισης δεξαμενής ανακυκλωμένου νερού (προαιρετικό) στο συλλέκτη ιλύος 24 Βαλβίδα κυκλοφορίας (προαιρετικό) *) του κτιρίου

Σχεδιάγραμμα ροής (σύνδεση αποχέτευσης με τη δεξαμενή ανακυκλωμένου νερού)

Συλλέκτης λάσπης του συστήματος ανακύκλωσης *) Εκκένωση υπολειμμάτων δεξαμενής (προαιρετικό) Διακόπτης με πλωτήρα γεμάτης λεκάνης άντλησης S5 (προαιρετικό) Διακόπτης με πλωτήρα S14 για αποβολή αλάτων (προαιρετικό) Διακόπτης με πλωτήρα S15 στη λεκάνη άντλησης για προστασία από λειτουργία εν ξηρώ Βυθιζόμενη αντλία (προαιρετικό) Λεκάνη άντλησης του συστήματος ανακύκλωσης *) Φρεάτιο ελέγχου *) προς αποχέτευση *) Αερισμός (προαιρετικό) Στραγγαλισμός ανάστροφης πλύσης Πολύοδη βάνα Ανιχνευτής αγωγιμότητας (προαιρετικό) Φίλτρο χάλικα Βαλβίδα διακοπής ανακυκλούμενου νερού Υπερχείλιση της δεξαμενής ανακυκλωμένου νερού (προαιρετικό) Ρύθμιση της ποσότητας φρέσκου νερού (προαιρετικά) (Πλήρωση φρέσκου νερού εκτάκτου ανάγκης (προαιρετικό) Βαλβίδα περιδίνησης (προαιρετικό) Δεξαμενή ανακυκλωμένου νερού (προαιρετικό) Διακόπτης πλωτήρα (προαιρετικό) 22 Σωλήνας προσαγωγής φρέσκου νερού για διαδικασίες έκπλυσης και περιποίησης *) 23 Εγκατάσταση πλυντηρίου *) 24 Βαλβίδα κυκλοφορίας (προαιρετικό) *) του κτιρίου Περιγραφή λειτουργιών Λειτουργία με φίλτρο Κατά τη λειτουργία φίλτρου το νερό ρέει – Βυθιζόμενη αντλία – την πολύοδη βάνα στη θέση ΦΙΛΤΡΑΡΙΣΜΑ/FILTER... – το φίλτρο χάλικα (κατεύθυνση ροής φιλτραρίσματος) – Βαλβίδα διακοπής ανακυκλούμενου νερού – προς τη δεξαμενή ανακυκλωμένου νερού Ανάστροφη πλύση Κατά τη λειτουργία ανάστροφης πλύσης το νερό ρέει από – Βυθιζόμενη αντλία – την πολύοδη βάνα στη θέση ΑΝΑΣΤΡΟΦΗ ΠΛΥΣΗ/BACKWASH... – το φίλτρο χάλικα (αντίθετα στην κατεύθυνση ροής φιλτραρίσματος) – Πεταλούδα – στο συλλέκτη ιλύος Για να αποφευχθεί η μεταφορά άμμου, η παροχή όγκου περιορίζεται από το στραγγαλιστικό πηνίο κατά την ανάστροφη πλύση.

Κίνδυνος βλάβης. Η αυξημένη ταχύτητα ανάστροφης πλύσης οδηγεί σε έκπλυση και πλήρωση του φίλτρου. Η ταχύτητα ανάστροφης πλύσης ρυθμίζεται πριν την πρώτη ενεργοποίηση της εγκατάστασης από έναν τεχνικό της υπηρεσίας εξυπηρέτησης και δεν πρέπει να αλλάξει. Κατά τη λειτουργία ξεπλύματος το νερό ρέει – Βυθιζόμενη αντλία – την πολύοδη βάνα στη θέση ΞΕΠΛΥΜΑ/RINSE... – το φίλτρο χάλικα (κατεύθυνση ροής φιλτραρίσματος) – στο συλλέκτη ιλύος Ανάδευση νερού χρήσης Σκοπός της ανάδευσης: – πρόσθετη κίνηση του ανακυκλωμένου νερού, ιδιαίτερα όταν η εγκατάσταση πλυντηρίου δεν λειτουργεί, ώστε να αποφευχθεί η δημιουργία γλυφού νερού και να μειωθούν οι οσμές – προσθήκη αέρα στο νερό για την καταπολέμηση των οσμών Το νερό ρέει από τη δεξαμενή ανακυκλωμένου νερού προς το συλλέκτη ιλύος ως εξής: – Δεξαμενή ανακυκλωμένου νερού – Βαλβίδα περιδίνησης – Αντλία κυκλοφορίας – Συλλέκτης λάσπης Μηχανισμοί παρακολούθησης και ρύθμισης Διακόπτης πλωτήρα της δεξαμενής ανακυκλωμένου νερού S7 επάνω Πλήρης δεξαμενή ανακυκλωμένου νερού. Η πλήρωση διακόπτεται. S7 κάτω Η δεξαμενή ανακυκλωμένου νερού γεμίζει. Καθυστέρηση 120 δευτερολέπτων. S9 επάνω Απενεργοποίηση της προσθήκης φρέσκου νερού. Η ενδεικτική λυχνία "Προσθήκη φρέσκου νερού" ανάβει με κίτρινο. S9 κάτω Ενεργοποίηση της προσθήκης φρέσκου νερού. Η ενδεικτική λυχνία "Προσθήκη φρέσκου νερού" ανάβει με κίτρινο. S11 επάνω Διάταξη προστασίας από λειτουργία εν ξηρώ της πλυστικής εγκατάστασης μη ενεργή, δεν εμφανίζεται μήνυμα δυσλειτουργίας. S11 κάτω Διάταξη προστασίας από λειτουργία εν ξηρώ της πλυστικής εγκατάστασης ενεργή, μήνυμα δυσλειτουργίας στην πλυστική εγκατάσταση. Διακόπτης πλωτήρα στη λεκάνη άντλησης S5 επάνω* Υπερπλήρωση λεκάνης άντλησης. Ξεκινήστε την αποβολή μέσω της δεξαμενής ανακυκλωμένου νερού προς το αποχετευτικό σύστημα S5 κάτω* Μη υπερπληρωμένη λεκάνη άντλησης, κανονική λειτουργία της εγκατάστασης. S14 επάνω Λεκάνη άντλησης πλήρης (στην προαιρετική επιλογή αποβολής αλάτων). S14 κάτω καμία λειτουργία / το σημείο ενεργοποίησης δεν χρησιμοποιείται S15 επάνω Μη κενή λεκάνη άντλησης, κανονική λειτουργία της εγκατάστασης. S15 κάτω Λεκάνη άντλησης κενή, διάταξη προστασίας από λειτουργία εν ξηρώ ενεργή. Δεν είναι δυνατό το φιλτράρισμα και η ανάστροφη πλύση. Η εγκατάσταση λειτουργεί με φρέσκο

• S5 προαιρετικό Τεχνικά χαρακτηριστικά

Σύνολο εγκατάστασης WRP 8000 1.217-151.0 WRP 16000 1.217-152.0

Διακινούμενη ποσότητα στα περ. 0,1 MPa (1 bar), περ. m /h

MPa (bar) Απόδοση φίλτρου m3/h

Συντήρηση και φροντίδα Υποδείξεις συντήρησης Η ασφαλής εγκατάσταση βασίζεται στην τακτική συντήρηση σύμφωνα με το ακόλουθο πρόγραμμα συντήρησης. Χρησιμοποιείτε αποκλειστικά τα αυθεντικά εξαρτήματα του κατασκευαστή ή τα εξαρτήματα που αυτός συνιστά, όπως – ανταλλακτικά και εξαρτήματα μιας χρήσης, – πρόσθετα εξαρτήματα, – υλικά λειτουργίας, – απορρυπαντικά. 230/1~

Κίνδυνος ατυχημάτων κατά τις εργασίες στην εγκατάσταση. Σε όλες τις εργασίες Αποσυνδέστε την εγκατάσταση από το ρεύμα κλείνοντας τον διακόπτη εκτάκτου ανάγκης και ασφαλίστε την για να μην επανενεργοποιηθεί. Κλείστε την προσαγωγή νερού. Ποιος μπορεί να εκτελέσει τις εργασίες συντήρησης; Οι εργασίες που φέρουν την υπόδειξη "κάτοχος" μπορούν να εκτελούνται μόνο από καταρτισμένα άτομα, που μπορούν να χειρίζονται και να συντη-

ρούν εγκαταστάσεις πλυντηρίου με μονάδα ανακύκλωσης με ασφάλεια. Υπηρεσία εξυπηρέτησης πελατών Οι εργασίες με την ένδειξη "υπηρεσία εξυπηρέτησης πελατών" μπορούν να εκτελούνται μόνο από τους συναρμολογητές της υπηρεσίας εξυπηρέτησης πελατών της Kärcher. Σύμβαση συντήρησης Για να εξασφαλίσετε την αξιόπιστη λειτουργία της εγκατάστασης, συνιστούμε να συνάψετε ένα συμβόλαιο συντήρησης. Απευθυνθείτε στην αρμοδια υπηρεσία εξυπηρέτησης πελατών της Kδrcher.

Πρόγραμμα συντήρησης

Ενδεικτική λυχνία "Δυσλειτουργία" Εάν ανάψει αυτή η ενδεικτική λυχνία, αντιμετωπίστε τη βλάβη σύμφωνα με το τμήμα "Βοήθεια για την αντιμετώπιση βλαβών".

Ενδεικτική λυχνία "Προσθήκη φρέσκου νερού ενεργή" Διαγράψτε το μήνυμα με πίεση του φωτεινού πλήκτρου και αναζητήστε και αντιμετωπίστε το αίτιο της κατανάλωση φρέσκου νερού.

εξυπηρέτησης πελατών εβδομαδιαίως

Καθαρίστε το δοχείο συλλογής ρύπων στο στόμιο απορροής του δαπέδου. Χειριστής στο χώρο πλυντηρίου

Ανακυκλωμένο νερό Ελέγξτε το ανακυκλωμένο νερό για οσμές και θόλωμα. Για τα μέτρα αντιμε- Χειριστής τώπισης της κακής ποιότητας του ανακυκλωμένου νερού ανατρέξτε στο τμήμα "Βοήθεια για την αντιμετώπιση βλαβών". Εάν δημιουργείται αφρός, ελέγξτε την παροχή απορρυπαντικού στην εγκα- Χειριστής απορρυπαντι- τάσταση πλυντηρίου. κού στο ανακυκλωμένο νερό

Φίλτρο χάλικα Εάν η απόδοση είναι πολύ χαμηλή, εκτελέστε μη αυτόματη ανάστροφη πλύ- Χειριστής ση και, εάν είναι αναγκαίο, ενημερώστε την υπηρεσία εξυπηρέτησης.

(Προαιρετικό) Εάν λειτουργεί ο εξαερισμός, στη λεκάνη άντλησης υπάρχουν φυσαλίδες.

Ελέγξτε την κατάσταση του διακόπτη με πλωτήρα και ενημερώστε την υπη- Χειριστής ρεσία εξυπηρέτησης, εάν είναι απαραίτητο. Συλλέκτης λάσπης, λεκάνη

Σε όλες τις λεκάνες μετά το συλλέκτη ιλύος δεν πρέπει να υπάρχει ιλύς. Η Χειριστής ιλύς στο συλλέκτη ιλύος πρέπει να έχει ύψος έως 1 μέτρο. Ελέγξτε τη στάθμη της ιλύος και αντλήστε και απομακρύνετε την ιλύ, εάν είναι απαραίτητο. εκκένωση, καθαρισμός Δεξαμενή ανακυκλωμένου

Εκκενώστε, καθαρίστε, ξεπλύνετε και γεμίστε ξανά.

και αντικαταστήστε τον,

εξυπηρέτησης πελατών

Κίνδυνος για την υγεία από τη σκόνη και τους μικροβιολογικούς ρύπους. Κατά την αντικατάσταση του χάλικα, φοράτε προστατευτικά γυαλιά και γάντια. Εάν είναι αναγκαίο, αντικαταστήστε το χάλικα και καθαρίστε την άνω και την κάτω σίτα του φίλτρου (ξεπλύνετε με νερό).

Κατά την αντίστροφη πλύση ρέει άφθονο νερό από τον αγωγό προς το συλ- Υπηρεσία λέκτη ιλύος; Ελέγξτε την πίεση. εξυπηρέτησης πελατών

την ποσό- αντλία τητα διέλευσης Η διακινούμενη ποσότητα είναι σωστή, όταν η στάθμη νερού στη δεξαμενή Υπηρεσία νερού χρήσης κατά τη λειτουργία της πλυστικής εγκατάστασης δεν είναι χα- εξυπηρέτημηλότερη από τη στάθμη S9. σης πελατών εκκένωση, καθαρισμός Εκκενώστε, καθαρίστε και γεμίστε ξανά. Συλλέκτης λάσπης, λεκάνη

Στάθμη διακόπτη πλωτήρα Ποσότητα πλήρωσης ανακυκλωμένου νερού 1 δεξαμενή Ποσότητα πλήρωσης ανακυκλωμένου νερού 2 δεξαμενές Ποσότητα πλήρωσης ανακυκλωμένου νερού 3 δεξαμενές S7 επάνω 910 l 1820 l 2730 l S7 κάτω 890 l 1780 l 2670 l S9 επάνω 480 l

Βοήθεια για την αντιμετώπιση βλαβών Κίνδυνος ατυχημάτων κατά τις εργασίες στην εγκατάσταση. Σε όλες τις εργασίες Αποσυνδέστε την εγκατάσταση από το ρεύμα κλείνοντας τον διακόπτη εκτάκτου ανάγκης και ασφαλίστε την για να μην επανενεργοποιηθεί. Κλείστε την προσαγωγή νερού. Ποιος μπορεί να αντιμετωπίσει τις

Οι εργασίες που φέρουν την υπόδειξη "χειριστής" πρέπει να εκτελούνται μόνο από εξουσιοδοτημένα άτομα, που μπορούν να χειρίζονται και να συντηρούν την εγκατάσταση πλυντηρίου με ασφάλεια. Υπηρεσία εξυπηρέτησης πελατών Οι εργασίες με την ένδειξη "υπηρεσία εξυπηρέτησης πελατών" μπορούν να εκτελούνται μόνο από τους συναρμολογητές της υπηρεσίας εξυπηρέτησης της Kaercher ή από συναρμολογητές εξουσιοδοτημένους από την Kaercher. Ένδειξη βλάβης Στον ηλεκτρικό πίνακα διακοπτών βρίσκονται ενδεικτικές λυχνίες, οι – Προσθήκη φρέσκου νερού και

Πιθανό αίτιο Αντιμετώπιση

Ανάβει η ενδεικτική λυχνία "Δυσλειτουργία" Ενεργοποιήθηκε ο διακόπτης προστασίας του κινητήρα της βυθιζόμενης αντλίας. Ανοίξτε τον ασφαλειοδιακόπτη, καλέστε την υπηρεσία εξυπηρέτησης πελατών, εάν επαναληφθεί.

Βλάβη στο διακόπτη με πλωτήρα S15 της λεκάνης άντλησης Επιδιορθώστε ή αντικαταστήστε το διακόπτη

Υπηρεσία εξυπηρέτησης πελατών Κενή δεξαμενή ανακυκλούμενου νερού. βλ. κατωτέρω Στην εγκατάσταση πλυντηρίου ανάβει το μήνυμα "Δεξαμενή ανακυκλωμένου νερού κενή". Εγκατάσταση εκτός λειτουργίας Η στάθμη του νερού στη λεκάνη άντλησης Συμπληρώστε νερό στη λεκάνη άντλησης, είναι πολύ χαμηλή και δεν λειτούργησε η ελέγξτε το σύστημα παροχής καθαρού νερού παροχή καθαρού νερού εκτάκτου ανάγκης εκτάκτου ανάγκης και επιδιορθώστε Χειριστής, Υπηρεσία εξυπηρέτησης

Πτώση, ρύποι ή βλάβη στη βυθιζόμενη

Εκκινήστε ξανά την εγκατάσταση με απενεργοποίηση και ενεργοποίηση ή καλέστε την υπηρεσία εξυπηρέτησης πελατών

Μη διαπερατό φίλτρο χάλικα (απόδοση φίλτρου πολύ χαμηλή) Εκτελέστε επανειλημμένα ανάστροφη πλύση Χειριστής/ Υπηρεκαι, εάν δεν αποδειχθεί αποτελεσματική, αντι- σία εξυπηρέτησης καταστήστε το χάλικα.

Διαρροή στις σωληνώσεις Ελέγξτε όλες τις σωληνώσεις, στεγανοποιήστε όπου είναι απαραίτητο Χειριστής, Υπηρεσία εξυπηρέτησης

Διακόπτης πλωτήρα S11 ελαττωματικός ή χαλαρωμένος Αντικαταστήστε ή στερεώστε ξανά το διακόπτη πλωτήρα Υπηρεσία εξυπηρέτησης πελατών Βλάβη στη μονάδα ελέγχου Ελέγξτε, επιδιορθώστε ή αντικαταστήστε τη μονάδα ελέγχου Υπηρεσία εξυπηρέτησης πελατών Βλάβη πολύοδης βάνας Επιδιορθώστε το διανομέα, αντικαταστήστε τα ελαττωματικά εξαρτήματα Υπηρεσία εξυπηρέτησης πελατών Ο διακόπτης επιλογής προγράμματος βρί- Περιστρέψτε το διακόπτη επιλογής προγράμσκεται σε λάθος θέση. ματος στη θέση "Λειτουργία χωρίς παρακολούθηση αγωγιμότητας" ή "Παρακολούθηση αγωγιμότητας" και πατήστε το κουμπί SET.

Πρόβλημα στην παροχή τάσης Ελέγξτε και εξασφαλίστε την παροχή τάσης

Βλάβη στη μονάδα ελέγχου Ελέγξτε, επιδιορθώστε ή αντικαταστήστε τη μονάδα ελέγχου Υπηρεσία εξυπηρέτησης πελατών

Πιθανό αίτιο Αντιμετώπιση

Το ανακυκλωμένο νερό είναι χρωματισμένο και δημιουργεί έντονο αφρό Ο συλλέκτης λάσπης ή η λεκάνη άντλησης είναι λερωμένα Αδειάστε και καθαρίστε τη λεκάνη Χειριστής/ Υπεύθυνος διάθεσης απορριμμάτων Στην εγκατάσταση πλυντηρίου ή στην αίθουσα πλύσης χρησιμοποιούνται ακατάλληλα απορρυπαντικά Χρησιμοποιείτε τα κατάλληλα απορρυπαντιΧειριστής, Υπηρεκά, ξεπλύνετε το σύστημα εάν είναι απαραίτη- σία εξυπηρέτησης

Η δόση απορρυπαντικού στην εγκατάστα- Ελέγξτε το σύστημα παροχής απορρυπαντιση πλυντηρίου είναι πολύ υψηλή κού και ρυθμίστε το εκ νέου, εάν απαιτείται Χειριστής, Υπηρεσία εξυπηρέτησης

Καθαρισμός του χώρου πλύσης με μη συμβατά απορρυπαντικά

Αντικαταστήστε το νερό και ξεπλύνετε τη λεκάνη Λανθασμένη ρύθμιση στραγγαλισμού ανά- Ελέγξτε την πλήρωση χάλικα και συμπληρώ- Υπηρεσία εξυπηστροφης πλύσης στε κατά περίπτωση. ρέτησης πελατών Ρύθμιση στραγγαλισμού ανάστροφης πλύσης Άσχημη οσμή στο νερό της δεξαμενής ανακυκλωμένου νερού Το WRP απενεργοποιήθηκε για τη νύχτα ή το Σαββατοκύριακο Το WRP πρέπει να λειτουργεί συνεχώς

πολύ μειωμένη ή καθόλου ανάδευση, ελά- Περιστρέψτε το διακόπτη της αντλίας περιδί- Χειριστής χιστος εξαερισμός νησης στη θέση "ΙΙΙ". Ελέγξτε εάν είναι ανοιχτή η βαλβίδα περιδίνησης. Ελέγξτε τους αγωγούς για ρύπους και βλάβες και καθαρίστε ή αντικαταστήστε κατά περίπτωση Χειριστής, Υπηρεσία εξυπηρέτησης

Ελέγξτε τον εξαερισμό. Η λειτουργία του εξαε- Χειριστής, Υπηρεριστήρα πρέπει να είναι εμφανής. σία εξυπηρέτησης Θόρυβος συνεχούς

Βλάβη στο διακόπτη πλωτήρα, στη μονά- Ελέγξτε, επιδιορθώστε ή αντικαταστήστε το δα ελέγχου ή στην ηλεκτρομαγνητική βαλ- σχετικό στοιχείο βίδα φρέσκου νερού Χειριστής, Υπηρεσία εξυπηρέτησης

Η βυθιζόμενη αντλία δεν λειτουργεί Πολύ χαμηλή στάθμη νερού στη λεκάνη

Η πλυστική εγκατάσταση λειτουργεί με φρέσκο νερό, έως ότου επιτευχθεί η στάθμη S15 επάνω. Εντοπίστε το αίτιο. Υπηρεσία εξυπηρέτησης πελατών Βλάβη στο διακόπτη πλωτήρα S7 Ελέγξτε, καθαρίστε, επιδιορθώστε ή αντικατα- Χειριστής, Υπηρεστήστε το διακόπτη πλωτήρα σία εξυπηρέτησης

Βλάβη στην κεφαλή αυτόματης οδήγησης της πολύοδης βάνας Επιδιορθώστε την κεφαλή αυτόματης οδήγησης Υπηρεσία εξυπηρέτησης πελατών Βλάβη στη μονάδα ελέγχου Ελέγξτε, επιδιορθώστε ή αντικαταστήστε τη μονάδα ελέγχου Υπηρεσία εξυπηρέτησης πελατών Βαλβίδα διακοπής ανακυκλούμενου νερού είναι κλειστή Ανοίξτε τη βαλβίδα διακοπής ανακυκλούμενου νερού.

Φραγή φίλτρου χαλίκων Εκτελέστε ανάστροφη πλύση στο φίλτρο χάλι- Χειριστής, Υπηρεσία εξυπηρέτησης κα ή αντικαταστήστε το χάλικα Εάν το πρόπελατών βλημα εμφανιστεί ξανά, ενημερώστε την υπηρεσία εξυπηρέτησης πελατών. Φραγή της βυθιζόμενης αντλίας, βλάβη Καθαρίστε, επιδιορθώστε, αντικαταστήστε τη βυθιζόμενη αντλία Αγωγός ή βαλβίδα μη στεγανή, χαλασμένη, μπλοκαρισμένη Ελέγξτε τους αγωγούς και τις βαλβίδες και κα- Χειριστής, Υπηρεθαρίστε, επιδιορθώστε ή αντικαταστήστε τα σία εξυπηρέτησης κατά περίπτωση

Διακόπτης πλωτήρα S9 χαλασμένος. Αντικατάσταση Απόδοση φίλτρου πολύ χαμηλή Πολύ υψηλή κατανάλωση φρέσκου

Χειριστής, Υπηρεσία εξυπηρέτησης

Υπηρεσία εξυπηρέτησης πελατών Χαλασμένος ή βρώμικος ανιχνευτή αγωγι- Ελέγξτε, καθαρίστε ή αντικαταστήστε τον κατά μότητας (προαιρετικός).

Υπηρεσία εξυπηρέτησης πελατών Ελαττωματική ηλεκτρομαγνητική βαλβίδα φρέσκου νερού Υπηρεσία εξυπηρέτησης πελατών

Ελέγξτε την ηλεκτρομαγνητική βαλβίδα φρέσκου νερού και αντικαταστήστε την εάν είναι

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της Μεταφέρετε το φίλτρο χάλικα μόνο όταν είναι κενό (χωρίς χάλικα). Κατά τη μεταφορά με οχήματα, ασφαλίστε τη συσκευή έναντι ενδεχόμενης ολίσθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής. Αποθηκεύετε το φίλτρο χάλικα μόνο όταν είναι κενό (χωρίς χάλικα).

Χαλίκι φίλτρου, λεπτό Κωδ. παραγγελίας: 6.272-001.0 (κόκκος 04,...0,8 mm) σε σάκο των 25 kg Χαλίκι φίλτρου, μέτριο Κωδ. παραγγελίας: 6.272-003.0 (κόκκος 1...2 mm) σε σάκο των 25 kg Απαιτούμενη ποσότητα για πλήρωση του Χαλίκι φίλτρου, λεπτό

Χαλίκι φίλτρου, μέτριο 6.272003.0 WRP

10 σάκοι Εξαρτήματα: 3 σάκοι Κωδικός παραγγελίας Δεξαμενή ανακυκλωμένου νερού 2.642-720.0 Πρόσθετη δεξαμενή 2.642-930.0 Πρόσθετη σύνδεση 4.640-401.0 δεξαμενών, 2 δεξαμενές Πρόσθετη σύνδεση δε- 4.640-402.0 ξαμενών, 3 δεξαμενές

2.641-510.0 Στόμιο υπερχείλισης 2.641-995.0 Βυθιζόμενη αντλία WRP 8000 2.642-037.0 Βυθιζόμενη αντλία WRP 16000 2.642-038.0 Βάση για το κιβώτιο

2.642-116.0 Μέτρηση αγωγιμότητας 2.642-765.0 Προσθήκη φρέσκου νερού WRP 8000 2.642-113.0 Προσθήκη φρέσκου νερού WRP 16000 2.642-114.0 Εγκατάσταση της μονάδας (μόνο για τεχνίτες) Η εγκατάσταση μπορεί να τοποθετηθεί – τους συναρμολογητές της υπηρεσίας εξυπηρέτησης πελατών της Kδrcher – άτομα που έχουν εξουσιοδοτηθεί από την Kδrcher Προετοιμασία του χώρου εγκατάστασης Για να τοποθετήσετε σωστά την εγκατάσταση, πρέπει να πληρούνται οι ακόλουθες προυποθέσεις: – καλά αεριζόμενος χώρος χωρίς παγετό – Επιδαπέδιο στόμιο απορροής προς το συλλέκτη λάσπης – Σωληνώσεις και υποδομή σύμφωνα με τα σχέδια 0.089-491.0 και 0.089-492.0. – Υδραυλικές και ηλεκτρικές συνδέσεις: Βλέπε "Τεχνικά χαρακτηριστικά" – οριζόντια, επίπεδη βάση – Προστατέψτε την εγκατάσταση από την άμεση ηλιακή ακτινοβολία και τις σταγόνες νερού – Αερίζετε επαρκώς το χώρο τοποθέτησης – Η βάδιση στο δάπεδο πρέπει να είναι απρόσκοπτη. Αποσυσκευασία Αφαιρέστε την συσκευασία της εγκατάστασης και διαθέστε τα υλικά για ανακύκλωση. Υδραυλική εγκατάσταση Η υδραυλική εγκατάσταση εξαρτάται από τις ειδικές συνθήκες των υφιστάμενων στοιχείων της εγκατάστασης, για παράδειγμα – Είδος και τύπος της εγκατάστασης πλυντηρίου – Είδος και τύπος των δομικών στοιχείων (συλλέκτης λάσπης, λεκάνη άντλησης – Ονομαστικά πλάτη, μήκη και κατασκευή των καναλιών Για το λόγο αυτόν, η υδραυλική εγκατάσταση θα πρέπει να εκτελεστεί σύμφωνα με τα αντίστοιχα ειδικά έγγραφα του έργου. Κίνδυνος τραυματισμού λόγω πρόσκρουσης. Τοποθετήστε τους ελαστικούς σωλήνες τις εγκατάστασης, ώστε να μην υφίσταται κίνδυνος πρόσκρουσης.

Συνδέετε τη συσκευή αποκλειστικά σε μια πηγή εναλλασσόμενου ρεύματος. Η συσκευή πρέπει να λειτουργεί μόνο με ηλεκτρική σύνδεση, η οποία έχει γίνει από ηλεκτρολόγο- εγκαταστάτη βάσει του IEC 60364-1. Η αναγραφόμενη τάση στην πινακίδα τύπου πρέπει να είναι ίδια με την τάση της πηγής ρεύματος. Δήλωση Συμμόρφωσης των Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕΚ. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανήματος χωρίς προηγούμενη συνεννόηση

Εγκατάσταση επεξεργασίας

1.217-xxx Σχετικές οδηγίες των Ε.Κ. 2006/42/EK (+2009/127/EK) 2004/108/EΚ Εφαρμοσθέντα εναρμονισμένα πρότυπα EN 60204–1 EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Οι υπογράφοντες ενεργούν κατ' εντολή του και με εξουσιοδότηση της διεύθυνσης της επιχείρησης. CEO Head of Approbation Υπεύθυνος τεκμηρίωσης: S. Reiser Alfred Karcher GmbH & Co. KG Alfred-Karcher-Str. 28 - 40 71364 Winnenden (Germany) Τηλ.: +49 7195 14-0 Φαξ: +49 7195 14-2212 Winnenden, 2012/06/01 Ηλεκτρική σύνδεση

Επικίνδυνη ηλεκτρική τάση. Η ηλεκτρολογική εγκατάσταση μπορεί να εκτελεστεί μόνο από έναν ειδικευμένο ηλεκτρολόγο σύμφωνα με τους τοπικούς κανονισμούς. Η εγκατάσταση πρέπει να είναι ασφαλισμένη με διακόπτη προστασίας έναντι της ρυποφόρου ισχύος με ρεύμα απεμπλοκής χαμηλότερο ή ίσο με 30 mA.
