BEDIENUNGSANLEITUNG WRP 8000 KARCHER

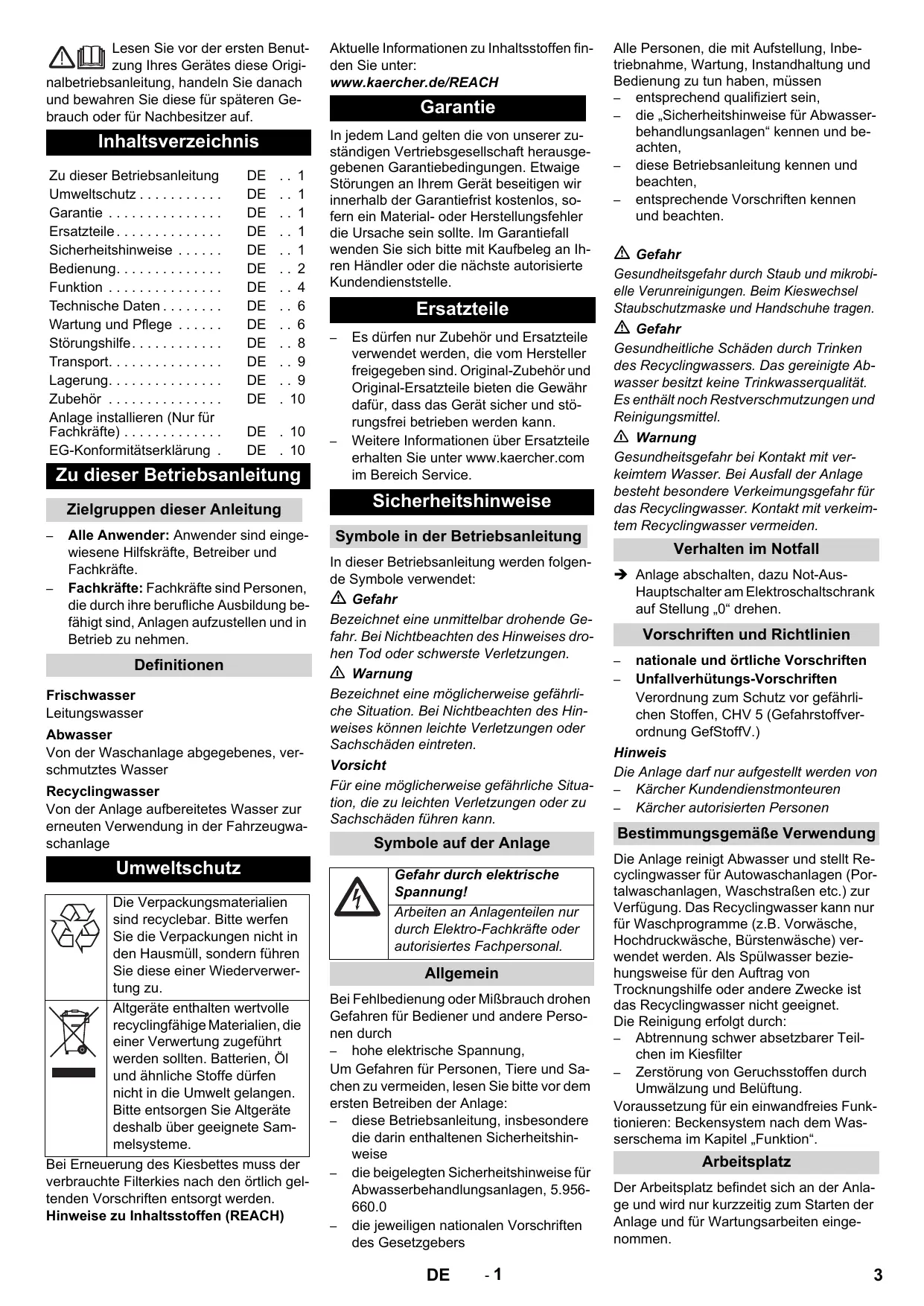

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Inhaltsverzeichnis

Zu dieser Betriebsanleitung	DE . . . 1
Umweltschutz	DE . . . 1
Garantie	DE . . . 1
Ersatzteile	DE . . . 1
Sicherheitshinweise	DE . . . 1
Bedienung	DE . . . 2
Funktion	DE . . . 4
Technische Daten	DE . . . 6
Wartung und Pflege	DE . . . 6
Störungshilfe	DE . . . 8
Transport	DE . . . 9
Lagerung	DE . . . 9
Zubehör	DE . . . 10
Anlage installmenten (Nur für Fachkräfte)	DE . . . 10
EG-Konformitätserklärung	DE . . . 10

Zudieser Betriebsanleitung

Zielgruppen dieser Anleitung

• Alle Anwender: Anwender sind eingewiesene Hilfskräfte, Betreiber und Fachkräfte.
• Fachräfte: Fachräfte sind Personen, die durch ihre berufliche Ausbildung befähigt sind, Anlagen aufzustellen und in Betrieb zunehmen.

Definitionen

Frischwasser

Leitungswasser

Abwasser

Von der Waschanlage abgegebenes, verschmutztes Wasser

Recyclingwasser

Von der Anlage aufbereitetes Wasser zur erneuten Verwendung in der Fahrzeugwasanlage

Umweltschutz

Die Verpackungsmaterialien sind recyclebar.itte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolumerecyclingfähige Materialien, dieeiner Verwertung zugefuhrwerden sollenn. Batterien, Ölund ähnliche Stoffedürfen nicht in die Umwelt gelangen.itte entsorgen Sie Altgeräteschhalb über geeignete Sam-melsysteme.

Bei Erneuerung des Kiesbettes muss der verbrauchte Filterkies nach den ortlich geltenden Vorschriften entsorgt werden. Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihr Gemät beseitigen wir innerhalb der Garantiefrist kosten, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sichitte mit Kaufbeleg an ihren Handler oder die{nachste autorisierte Kundendienstelle.

Ersatzteile

Es dürfen nur Zubehör und Ersatzteile verwendet werden, die vom Hersteller frei gegeben sind. Original-Zubehör und Original-Ersatzteile bieten die Gewähr dazu, dass das Gerät sicher und störungsfrei betrieben werden kann.
- Weitere Informationen über Ersatzteile erhalten Sie unter www.kaercher.com im Bereich Service.

Sicherheitshinweise

Symbole in der Betriebsanleitung

In dieser Betriebsanleitung werden folgenden Symbole verwendet:

Gefahr

Bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen.

Warning

Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises konnen leichte Verletzungen oder Sachschäden eintreten.

Vorsicht

Für eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu Sachschäden führen kann.

Symbole auf der Anlage

4	Gefahr durch elektrische Spannung!
	Arbeiten an Anlageteilen nur durch Elektro-Fachkräfte oder autorisiertes Fachpersonal.

Allgemein

Bei Fehlbedienung oder Mißbrauch drohen Gefahren für Bediener und andere Personen durch

• hohe elektrische Spannung,

Um Gefahren für Personen, Tiere und Sachen zu vermeiden, lessen Sieitte vor dem ersten Betreiben der Anlage:

-These Betriebsanleitung, insbesondere die darin enthaltenen Sicherheitshinweise
die beigelegten Sicherheitshinweise fur Abwasserbehandlungsanlagen, 5.956-660.0
- die jeweiligen nationalen Vorschriften des Gesetzgebers

Alle Personen, die mit Aufstellung, Inbetriebnahme, Wartung, Instandhaltung und Bedienung zu tun haben, müssen

entspruchend qualifiziert sein,
die „Sicherheitshinweise für Abwasserbehandlungsanlagen“ kennen und be-achten,
-These Betriebsanleitung kennen und beachten,
- entsprechende Vorschriften kennen und beachten.

Gefahr

Gesundheitsfahr durch Staub und mikrobielle Verunreinigungen. Beim Kieswechsel Staubschutzmaske und Handschuhe/TRagen.

Gefahr

Gesundheitliche Schäden durch Trinkendes Recyclingwassers. Das gereinigte Abwasser besitzt keine Trinkwasserqualität. Es enthalt noch Restverschmutzungen und Reinigungsmittel.

Warning

Gesundheitsgefahr bei Kontakt mit verkeimtem Wasser. Bei Ausfall der Anlage besteht besondere Verkeimungsgefahr für das Recyclingwasser. Kontakt mit verkeimtem Recyclingwasser vermeiden.

Verhalten im Notfall

Anlage abschalten, dazu Not-Aus-Hauptschalter am Elektroschalschrank auf Stellung „0" drehen.

Vorschriften und Richtlinien

- nationale und örtliche Vorschriften

- Unfallverhütungs-Vorschriften

Verordnung zum Schutz vor gefährlichen Stoffen, CHV 5 (Gefahrstoffverordnung GefStoffV.)

Hinweis

Die Anlagearf nur aufgestellt werden von

Kärcher Kundendienstmonteuren
Kärcher autorisierten Personen

Bestimmungsgemäß Verwendung

Die Anlage reinigt Abwasser und stellt Recyclingwasser für Autowaschanlagen (Portalwaschanlagen, Waschstraße etc.) zur Verfugung. Das Recyclingwasser kann nur für Waschprogramme (z.B. Vorwässe, Hochdruckwässe, Bürstenwässe) verwendet werden. Als Spülwasser beziehungsweise für den Auftrag von Trocknungshilfe oder andere Zwecke ist das Recyclingwasser nicht geeignet. Die Reinigung erfolgt durch:

• Abtrennung schwer absetzbarer Teilchen im Kiesfilter
  Zerstörung von Geruchsstoffen durch Umwälzung und Belüftung.

Voraussetzung für ein einwandfreies Funktionieren: Beckensystem nach dem Wasserschema im Kapitel „ Funktion".

Arbeitsplatz

Der Arbeitsplatz befindet sich an der Anlage und wird nur kurzzeitig zum Starten der Anlage und für Wartungsarbeiten eingemonnen.

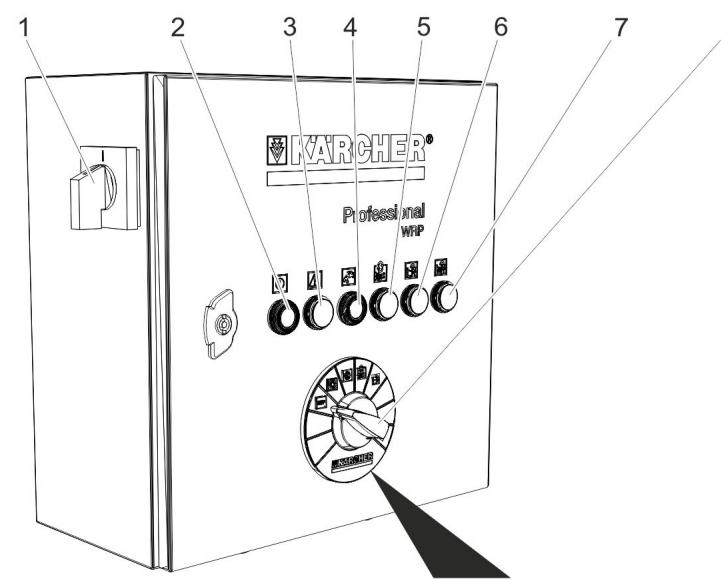

1 Not-Aus-Hauptschalter
2 SET-Taste

Kontrolleuchte Betrieb

3 Kontrollleuche Störung
4 Taster Frischwasserzugabe quittieren / Kontrollleuche Frischwasserzugabe ist aktiv
5 Kontrollleuchte Rückspulung lauft
6 Kontrollleuche Leerung Pumpbecken

7 Kontrollleuchte Leitwertüberwachung
8 Programmwahlschalter

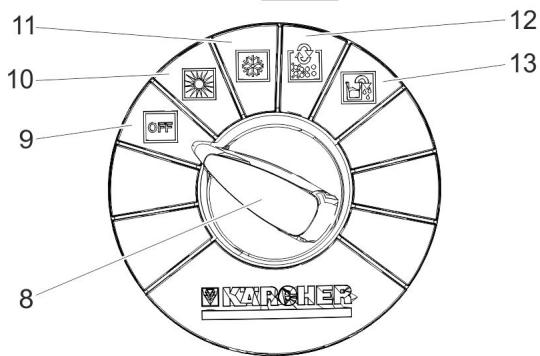

9 Schalterstellung „OFF“
10 Schalterstellung Betrieb ohne Leitwertüberwachung, (Sommerbetrieb)
11 Schalterstellung Betrieb mit Leitwertüberwachung (Option), (Winterbetrieb)
12 Schalterstellung manuelle Rückspülung

13 Schalterstellung Pumpbecken entleeren
14 Restentleerung Kiesfilter

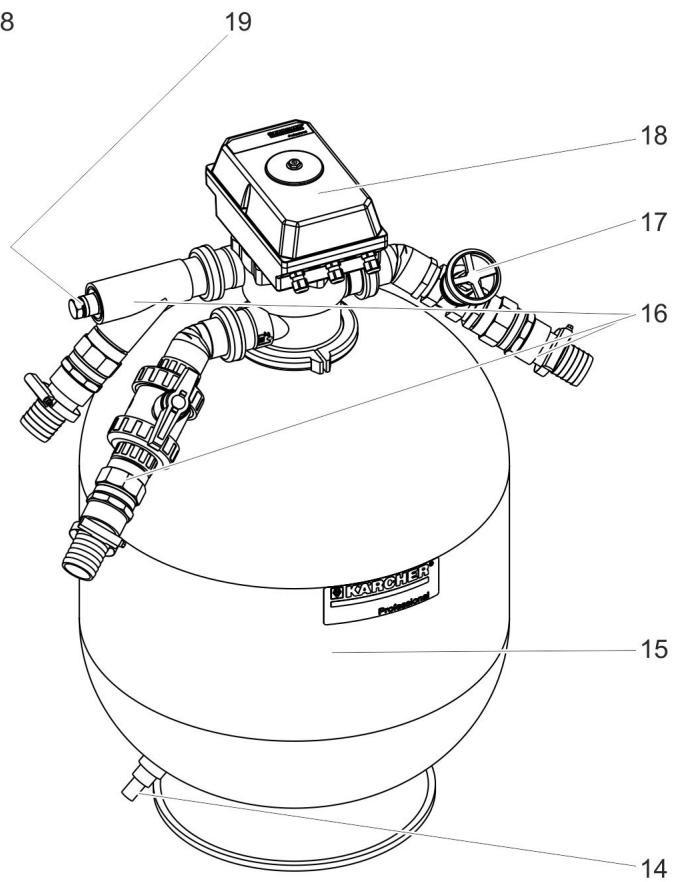

15 Kiesfilter
16 Wasseranschluss
17 Rücksplüdrossel
18 Mehrwegeventil
19 Anschluss für Leitwertsonde (Option)

Symbol	Farbe Kontrollleuchte	Bedeutung	Funktion Taster
	Grün	Anlage in Betrieb	SET-Taste Am Programmwahlschalter ausgewählte Funktion starten.
	Rot	Störung	--
	Gelb	Frischwasserzugabe ist aktiv	Meldung quittieren.
		Frischwasserzugabe war aktiv / Meldung quittieren
	Gelb	Rückspülung lauft	--
	Gelb	Pumpbecken wird leergepumpt	--
	Gelb	Automatische Leitwertüberwachung hat ausgelöst	--

Ausschalten im Notfall

Anlage abschalten, dazu Not-Aus-Haupt-schalter am Elektroschalschrank auf Stellung ,0" drehen.

Anlage einschalten

Not-Aus-Hauptschalter auf "1" drehen. Tauchpumpe/arbeitet, wenn:

• eine Rückspulung durchgeführt wird.
  der Wasserstand im Recyclingwasserbecken unter dem Einschaltniveau S7 liegt.
  der Wasserstand im Pumpbecken uber dem Einsatzniveau S15 liegt.

Funktion wahlen

Programmwahlschalter in die gewünschte Stellung drehen.
SET-Taste drucken.

Hinweis

Nach dem Einsatz des Not-Aus-Hauptschalters startet die Anlage in der Funktion „Betrieb ohne Leitwertüberwachung".

Rückspulen

Beim Rückspulien wird der im Kiesfilter gesammelte Schmutz entfernt. Dazu wird der Kiesfilter in umgekehrer Richtung gespüt. Der ausgesplüte Schmutz wird in den Schlammfang des Recyclingsystems geleitet. Die Anlage ist mit einem automatischen Mehrwegeventil ausgestattet. Der Rückspulvorgang wird durch die Steuerung gestartet. Wahrend des Rückspulvorgangs leuchtet die Kontrollleuche „Rückspulung lauft".

Hinweis

Bei normalem Betrieb wird die Rückspulung einmal tätig vorgenommen. Während der Rückspulung wird der Recyclingwassertank nicht mit Recyclingwasser nachgefüllt. Wir die Waschanlage während des Rückspulens betrieben, erfolgt die Nachfüllung durch die Frischwasser-Notversorgung (Option). Die WRP verfügt über eine bedarfsgerechte Rückspulung. Dauert die Befüllung des Recyclingwassertanks aufgrund eines stark verschutzten Filters länger als 90 Minuten, wird eine automatische Rückspulung ausgelöst.

Bei erhöhtem Waschbetrieb und der damit verbundenen Filterverschmutzung kann die automatische Filterrückspulung auch während der Wäsche ausgelöst werden. Der Wasserbedarf der Waschanlage wird über die Frischwasserspeisung (Option) sichergestellt.

Pumpbecken entleeren

• Mit dieser Funktion wird das recyclelter Wasser aus dem Pumpbecken in den Kanal geleitet.
• These Funktion wird dann benötigt, wenn die Qualität des Recyclingwassers nicht in ausreichender Qualität zum Betrieb der Waschanlage verfügbar ist, z.B. durch zuviel Salz im Wasser oder falsche Reinigungsmittel.

Funktion:

Programmwahlschalter auf Stellung Pumpbecken entleeren drehen.

SET-Taste drucken.
Die Anlage filtert so lange, bis der Schalter S15 im Pumpbecken Wassermangel meldet und die Tauchpumper abschaltet.
- Der Recyclingwasserbehälter wird hier bei überfüllt. Das überschüssige Wasser fließt über die Überlaufleitung des Recyclingwassertanks in den Kanal.
- Anschließlich lauft die Wasserversorgung der Waschanlage solange mit Frischwasser, bis das Pumpbecken bis zum Niveau S15 oben gefüllt ist und die Abschaltung der Tauchpumpe aufgehoben ist.
- Danach kann wieder normal Recyclingwasser produziert werden.
- Wenn es eine Überlaufleitung vom Pumpbecken in den Kanal gibt, wird die Funktion "Pumpbecken entleeren" durch den KÄRCHER-Service deaktiviert.
- Wenn es keine Überlaufleitung vom Recyclungwassertank in den Kanal gibt, wird die Funktion "Pumpbecken entleeren" durch den KÄRCHER-Service deaktiviert.

Leitwertüberwachung

Die Anlage verfügbar als Option über eine automatische Überwachung der Leitfähigkeit.
Die Messstelle befindet sich in der Pumpenleitung zwischen Tauchpumper und Mehrwegeventil.
Die Leitwertüberwachung kann aktiviert oder deaktiviert werden.
Die Leitwertüberwachung lost beim Überschreiben der voreingestellten Leitfähigkeit den gleichen Prozess aus, wie der Taster "Pumpbecken entleeren".
Durch die anschliebende Verwendung von Frischwasser für den Waschprozess wird das restliche salzhaltige Wasser im Beckensystem soweit verdünnt, dass eine ausreichende Waschwasserqualität wiederhergestellt ist.
- Wenn die Recyclinganlage nicht über einen Überlauf aus dem Recyclingwassertank zum Kanal und über eine Frischwasserzuspeisung verfügt, kann diese Option nicht eingebaut werden.

Recyclingwasserumwälzung

Nimmt die Waschanlage kein Wasser auf,findet eine Umwälzung des Recyclingwassersstatt,um Geruchsprobleme zu vermeiden.

Frostschutz

Die Anlage muss in frostfrei Räumen betrieben werden. Bei Frost ist die Anlage außer Betrieb zunehmen und vollständig zu entwässern:

Verschraubungen der Kunststoffrohrlösen und Rohre leerlaufen setzen.
Recyclingwassertank entleeren.
Kiesfilter öffnen und den noch feuchten Kies entnahmen (Kundendienst).

Stilllegung

Hinweis

Zur Verhinderung von Geruchsproblemen muss die Anlage auch über Nacht eingeschaltet bleiben.

Anlage abschalten,azo Not-AusHauptschalter am Elektroschaltschrank auf Stellung "0" drehen.
Besteht Frostgefahr, muss zusammen noch enthaltenes Wasser entfernt werden (siehe Abschnitt „Frostschutz").

Wiederinbetriebnahme

Bei Wiederinbetriebnahme nach Stillelegung:

Anlage einschalten.
Filter ruckspulen bis Manometer am Mehrwegeventil im Filterbetrieb einen Eingangsdruck von ca. 0,05 MPa (ca. 0,5 bar) anziegt.

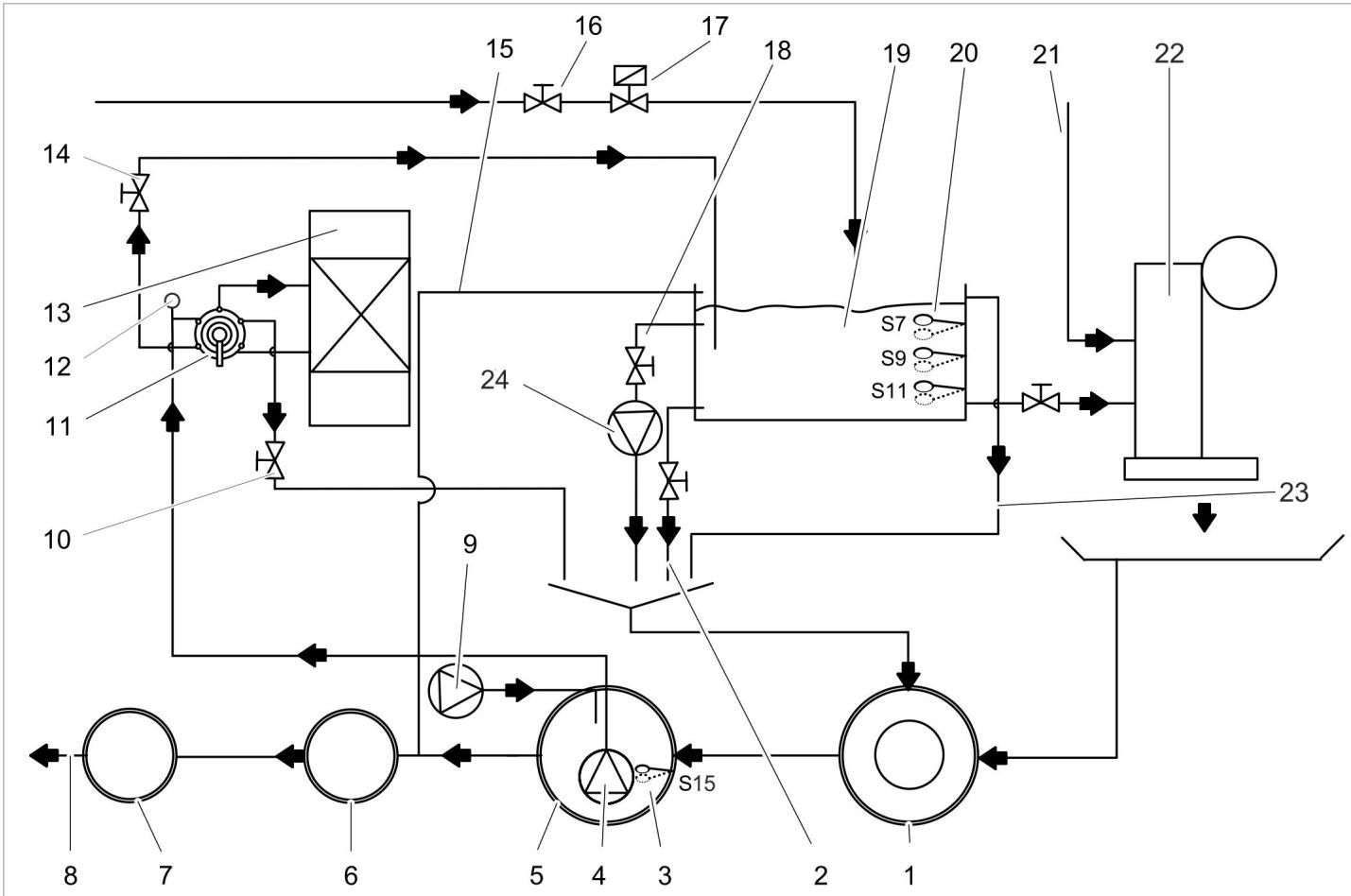

Fliebschema (Pumpbecken an die Kanalisation angeschlossen)

1 Schlammfang des Recyclingsystems)
2 Tankrestentleerung (Option)
3 Schwimmerschalter S15 Pumpbecken für Trockenlaufschutz
4 Tauchpumpe (Option)
5 Pumpbecken des Recyclingsystems)
6 Abscheidevorrichtung (EN 858) )
7 Kontrollschacht)
8 zur Kanalisation)
9 Belüftung (Option)
10 Rücksplurdrossel
11 Mehrwegeventil
12 Leitwertsonde (Option)
13 Kiesfilter
14 Abspersventil Recyclingwasser
15 Überlauf Recyclingwassertank in Abscheidevorrichtung (Option)
16 Einstellung Frischwassermenge (Option)
17 Frischwasser Notbefüllung (Option)
18 Umwalzventil (Option)
19 Recyclingwassertank (Option)
20 Schwimmerschalter (Option)
21 Frischwasserzulauf für Spül- und Pflegeprozesse)
22 Waschanlage)
23 Überlauf Recyclingwassertank (Option), in Schlammfang
24 Umwälzpumper (Option)
) bauseitig

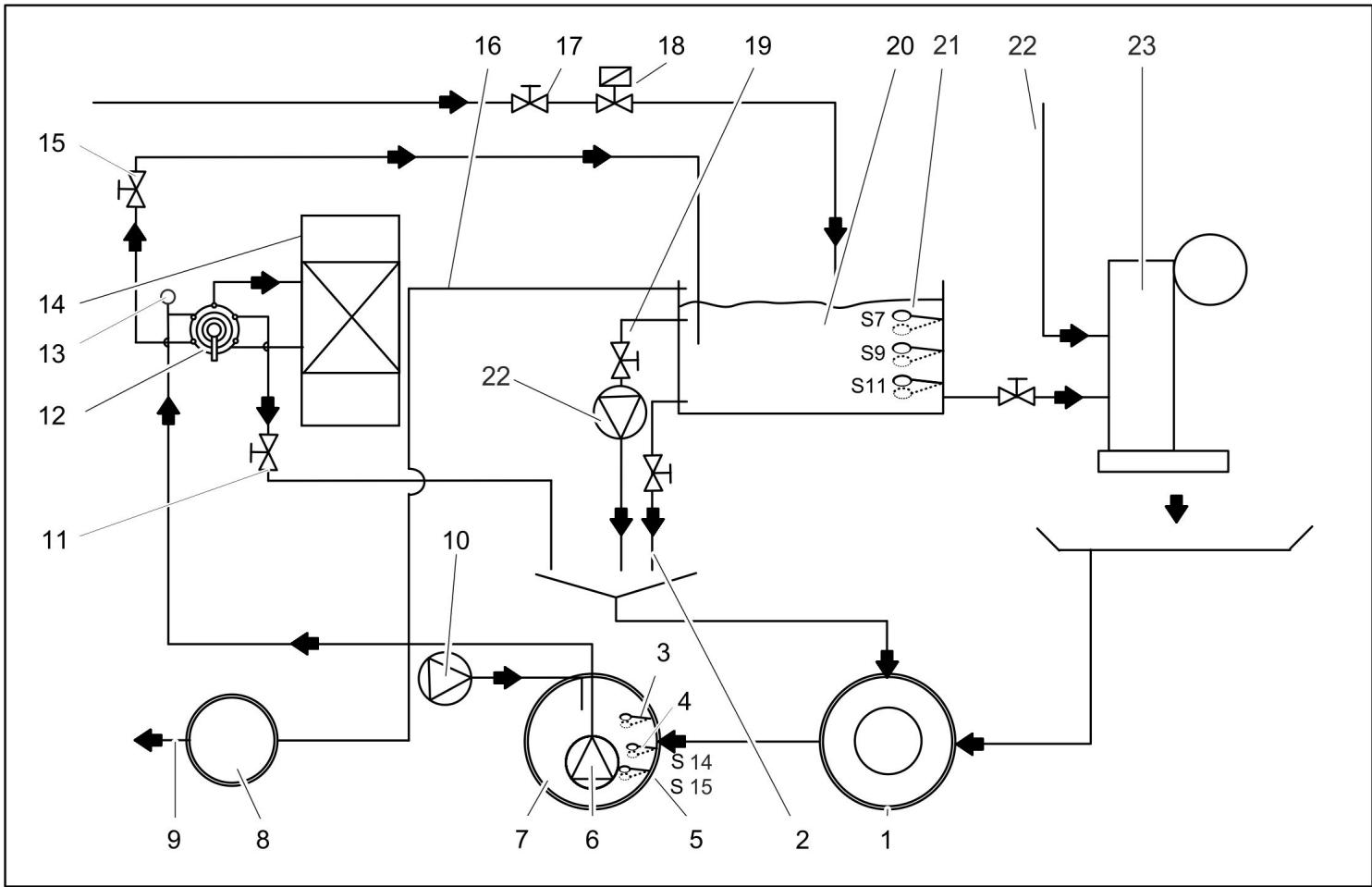

1 Schlammfang des Recyclingsystems)
2 Tankrestentleerung (Option)
3 Schwimmerschalter S5 Pumpbecken voll (Option)
4 Schwimmerschalter S14 für Salzausschleusung (Option)
5 Schwimmerschalter S15 Pumpbecken für Trockenlaufschutz
6 Tauchpumpe (Option)
7 Pumpbecken des Recyclingsystems)
8 Kontrollschacht)
9 zur Kanalisation)
10 Belüftung (Option)
11 Rücksplüdrossel
12 Mehrwegeventil
13 Leitwertsonde (Option)
14 Kiesfilter
15 Absperrentil Recyclingwasser
16 Überlauf Recyclingwassertank (Option)
17 Einstellung Frischwassermenge (Option)
18 Frischwasser Notbefüllung (Option)
19 Umwalzventil (Option)
20 Recyclingwassertank (Option)
21 Schwimmerschalter (Option)
22 Frischwasserzulauf für Spül- und Pflegeprozesse)
23 Waschanlage)
24 Umwälzpumper (Option)
*) bauseitig

Funktionsbeschreibung

Filterbetrieb

Im Filterbetrieb fließt das Wasser über

• Tauchpumper
• Mehrwegeventil in Stellung FILTER/ FILTER...
  Kiesfilter (FlieBrichtung Filtern)
• Absperventil Recyclingwasser
  zum Recyclingwassertank

Rückspullen

Beim Rückspulen fließt das Wasser über

• Tauchpumper
• Mehrwegeventil in Stellung RÜCKSPÜLEN/BACKWASH...
• Kiesfilter (entgegen der FlieBrichtung Filtern)
  Drossel
• in den Schlammfang

Um einen Sandaustrag zu verhindern, wird der Volumenstrom während des Rückspulens durch die Drossel begrenzt.

Vorsicht

Beschädigungsgefahr. Eine erhöhte Rückspulggeschwindigkeit führt zum Ausspulden der Filterfüllung. Die Rückspulggeschwindigkeit wurde bei der Inbetriebnahme der Anlage durch einen Servicemitarbeiter eingestellt und darauf nicht verstellt werden.

Nachspullen

Beim Nachspüssen fließt das Wasser über

• Tauchpumper
• Mehrwegeventil in Stellung NACHSLPÜLEN/RINSE...
  Kiesfilter (FlieBrichtung Filtern)
• in den Schlammfang

Brauchwasserumwälzung

Zweck der Umwälzung:

• zusätzliche Bewegung des Recyclingwassers, besonderss bei Stillstand der Waschanlage zur Vermeidung von Brackwasserbildung und Verminderung von Geruchsvproblemen
• zusätzlicher Eintrag von Luft in das Wasser zur Verminderung von Geruchsproblemen

Das Wasser fliebt vom Recyclingwassertank zum Schlammfang wie folgt:

Recyclingwassertank
Umwälzventil
- Umwalzpumper
Schlammfang

Schwimmerschalter im Recyclingwassertank
	S7 oben	Recyclingwassertank voll. Befüllen wird gestoppt.
	S7 unten	Recyclingwassertank wird befüllt. Verzögerung 120 Sekunden.
	S9 oben	Abschaltung der Frischwasserzugabe. Kontrollleuchte „Frischwasserzugabe“ leuchtet gelb.
	S9 unten	Einschalten der Frischwasserzugabe. Kontrollleuchte „Frischwasserzugabe“ leuchtet gelb.
	S11(il)en	Trockenlaufschutz für Waschanlage nicht aktiv, keine Störungsmeldung.
	S11 unten	Trockenlaufschutz für Waschanlage aktiv, Störungsmeldung an die Waschanlage.

Schwimmerschalter im Pumpbecken
	S5 oben*	Pumpbecken übervoll. Start Entsorgung über Recyclingwassertank in den Canal
	S5 unter*	Pumpbecken nicht übervoll, normaler Betrieb der Anlage.
	S14 oben	Pumpbecken voll (bei Option Salzwasserauschleusung).
	S14unden	keine Funktion / Schaltpunkt wird nicht verwendet
	S15unden	Pumpbecken nicht leer, normaler Betrieb der Anlage.
	S15unden	Pumpbecken leer, Trockenlaufschutz der Tauchpumper aktiv, Keine Filtration, keine Rückspülung möglich. Die Anlage lauft mit Frischwasser.

• S5 optional

Technische Daten

			WRP 8000 1.217-151.0	WRP 16000 1.217-152.0
Tauchpumper	Motorleistung	W	1300	1700
	Spannung	V	230/1~
	Stromaufnahme	A	5,9	8,5
	Fördermenge bei ca. 0,1 MPa (1 bar), ca.	m³/h	8	16
	Druck	MPa (bar)	max. 0.14 (1.4)	max. 0.16 (1.6)
Gesamtanlage	Filterleistung	m³/h	max. 10	max. 20
	Spannung	V	230/1~
	Frequenz	Hz	50
	Gewicht	kg	280	390
	Breite	mm	700	900
	Tiefe	mm	620	780
	Höhe	mm	1600

Wartung und Pflege

Wartungshinweise

Grundlage für eine betriebssichere Anlage ist die regelmäßige Wartung nach folgenden Wartungsplan.

Verwenden Sie ausschließlich Original-Ersatzteile des Herstellers oder von ihm empfehlene Teile, wie

• Ersatz- und Verschleissteile,
  Zubehörteile,
  Betriebsstoffe,
• Reinigungsmittel.

Gefahr

Unfallgefahr bei Arbeitsen an der Anlage.

Bei allen Arbeitsen

Anlage spannungsfrei schalten, davon Not-Aus-Hauptschalter ausschalten und gegen Wiedereinschalten sichern.
Wasserzulauf schlieben.

Wer darf Wartungsarbeiten durchfuhren?

- Betreiber

Arbeiten mit dem Hinweis „Betreiber“)dürfen nur von unterwiesenenen Personen durchgefuhrt werden, die Waschanlagen mit Recyclinganlage sicherbedienen und warten konnen.

Kundendienst

Arbeiten mit dem Hinweis „Kunden-dienst“ürfen nur von Kächer Kunden-

dienst-Monteuren durchgefuhrt werden.

Wartungsvertrag

Um einen zuverlässigen Betrieb der Anlage zu gewährleisten, empfehlen wir Ihnen einen Wartungsvertrag abzuschlieben. Wen den Sie sichitte an ihren zuständigen Karcher-Kundendienst.

Zeitpunkt	Tätigkeit	betroffene Baugruppe	Durchführung	Durch wen
tätiglich	prüfen	Kontrollleuch- ten „Störung“	Bei Aufleuchten dieser Kontrollleuchte, Störung nach Abschnitt „Störungs- hilfe" beheben.	Betreiber
		Kontrollleuch- te „Frischwas- serzugabe aktiv“	Durch drücken der Leuchttaste Meldung quittieren und Ursache für den Frischwasserverbrauch suchen und beheben.	Betreiber/ Kunden- dienst
wöchent- lich	reinigen	Abfluss am Waschplatz	Schmutzfangkorb im Bodenablauf reinigen.	Betreiber
	prüfen	Recyclingwas- ser	Recyclingwasser auf Geruch und Trübungen kontrollieren. Maßnahmen bei schlechter Recyclingwasserqualität siehe Abschnitt „Störungshilfe".	Betreiber
		Reinigungsmit- telkonzentrati- on im Recyclingwas- ser	Bei Schaumbildung Reinigungsmitteldosierung an der Waschanlage prüfen.	Betreiber
		Kiesfilter	Bei zu geringer Kapazität manuelle Rückspülung auslösen gegebenfalls Kundendienst verständigen.	Betreiber
		Belüfung (Option)	Bei Funktionierender Belüfung sind Bläsumen im Pumpbecken sightbar.	Betreiber
monatlich	prüfen	Schwimmer- schalter	Zustand der Schwimmerschalter prüfen, ggf. Kundendienst informieren.	Betreiber
		Schlammfang, Pumpbecken	In allen Becken nach dem Schlammfangarf sich kein Schlamm befinden. Der Schlamm im Schlammfangarf höchstens 1 m hoch sein. Schlammnï- veau prüfen, ggf. Schlamm abpumpen und entsorgen.Becken reinigen	Betreiber
	entlee- ren, reini- gen	Recyclingwas- sertank	Entleeren, reinigen, spülen und wieder befüllen.	Betreiber
halbjährlich	Kies prü- fen, bei Bedarf wechseln	Kiesfilter	ΔGefahr Gesundheitsgefahr durch Staub und mikrobielle Verunreinigungen. Beim Kieswechsel Staubschutzmaske und Schutzhandchuhe tragen. Bei Bedarf Kies austauschen, damit oberes und unteres Filtersieb reinigen (mit Wasser abspülen).	Kunden- dienst
	prüfen	Rückspülvor- gang	Fließt beim Rückspülen genügd Wasser aus der Leitung zum Schlamm- fang? Druck prüfen.	Kunden- dienst
	Durch- flüssmen- ge prüfen	Tauchpumpe	Die Födermenge ist in Ordnung, wenn der Wasserspiegel im Brauchwas- sertank während des Betriebs der Waschanlage das Niveau S9 unter nicht unterschieditet.	Kunden- dienst
jährlich	entlee- ren, reini- gen	Schlamfang, Pumpbecken	Entleeren, reinigen, und wieder befüllen.	Betreiber

Schwimmerschalterniveau	Füllmenge Recyclingwasser 1 Tank	Füllmenge Recyclingwasser 2 Tanks	Füllmenge Recyclingwasser 3 Tanks
S7 offen	910 I	1820 I	2730 I
S7 unter	890 I	1780 I	2670 I
S9 offen	480 I	960	1440 I
S9 unter	460 I	920 I	1380 I
S11 offen	200 I	400 I	600 I
S11 unter	180 I	360 I	540 I

Störungshilfe

Gefahr

Unfallgefahr bei Arbeitsen an der Anlage. Bei allen Arbeitsen

Anlage spannungsfrei schalten, dazu Not-Aus-Hauptschalter ausschalten und gegen Wiedereinschalten sichern.
Wasserzulauf schlieben.

Wer darf Störungen beseitigen?

- Betreiber

Arbeiten mit dem Hinweis „Betreiber“)dürfen nur von unterwiesenen Personen durchgefuhrt werden, die die Waschanlage sicher bedieten und warten konnen.

Kundendienst

Arbeiten mit dem Hinweis „Kunden-dienst“ dürfen nur von Kächer Kundenst-Monteuren beziehungsweise von Kächer beauftragten Monteuren durchgeführt werden.

Störungsanzeige

Am Elektroschalschrank befinden sich Kontrollleuchten, die
Zugabe von Frischwasser und
- Störungen
anzeigen.

Störung	Mögliche Ursache	Behebung	Durch wen
Kontrollleuchte „Störung“ leucht	Motorschutzschalter der Tauchpumper hat ausgelöst.	Motorschutzschalter zurecksetzen, bei Wiederh-lung der Störung Kundendienst rufen.	Betreiber
	Schwimmerschalter S15 im Pumpbecken defekt	Schwimmerschalter reparieren oder ersetzen	Kundendienst
	Recyclingwassertank leer.	siehe unter
Meldung „Recyc-lingwassertankleer“ leucht an der Waschanlage.	Wasserstand im Pumpbecken zu niedrig und Frischwasser-Nohtversorgung ausge-fallen	Pumpbecken nachfüllen, Frischwasser-Noht-ver-sorgung überprüfen, ggf. reparieren	Betreiber, Kun-dendienst
	Tauchpumper ausgefallen, verschmutzt oder defekt	Anlage durch aus- und einschalten neu starten, sonst Kundendienst rufen	Betreiber
	Kiesfilter undurchlüssig (Filterleistung zu gering)	Mehrals rückspülen, wenn nicht erfolgreich, Kies austauschen	Betreiber/ Kundendienst
	Rohrleitungen undicht	Alle Rohrleitungen überprüfen, evtl. abdichten	Betreiber, Kun-dendienst
	Schwimmerschalter S11 defekt oder gelo-ckt	Schwimmerschalter ersetzen oder neu befestigen	Kundendienst
	Steuerung defekt	Steuerung überprüfen, reparieren oder ersetzen	Kundendienst
	Mehrwegeventil defekt	Mehrwegeventil reparieren, defekte Teile erset-zen	Kundendienst
Anlage außer Betrieb	Programmwahlschalter in falscher Stel-lung.	Programmwahlschalter in Stellung „Betrieb ohne Leitwertüberwachung“ oder Betrieb mit „Leitwert-überwachung“ drehen und SET-Taste drücken.	Betreiber
	Spanningsversorgung gestört	Spanningsversorgung prüfen und sicherstellen.	Betreiber
	Steuerung defekt	Steuerung überprüfen, reparieren oder ersetzen	Kundendienst
Recyclingwasser ist verfarbt oder schäumt stark	Schlamfang oder Pumpbecken ver-schmutzt	Becken entleeren und reinigen	Betreiber/Ent-sorger
	In der Waschanlage oder Waschhalle wer-den ungeeignete Reinigungsmittel ver-wendet	Aufbereitungskompatible Reinigungsmittel ver-wenden, evtl. System spülen	Betreiber, Kun-dendienst
	Reinigungsmitteldosierung in der Wasch-anlage zu hoch	Reinigungsmitteldosierung überprüfen, ggf. neu einstellen	Betreiber, Kun-dendienst
	Waschplatzreinigung mit unverträglichen Reinigungsmitteln	Wasser austauschen und Becken spülen	Betreiber
	Rückspülddrossel verstellt	Kiesfüllung prüfen, gegebenenfalls nachfüllen. Rückspülddrossel einstellen	Kundendienst
Wasser im Recyclungwassertank riecht schlecht	WRP wurde über Nacht oder am Wochen-ende ausgeschaltet	WRP muss dauernd eingeschaltet sein	Betreiber
	keine oder zu geringe Umwätzung, zu ge-ringe Belüftung	Drehschalter der Umwälzpumpe auf Stellung „III“ drehen. Prüfen, ob Umwätzventil offen ist.	Betreiber
		Leitungen auf Verschmutzung und Beschädigung prüfen, ggf. reinigen oder ersetzen	Betreiber, Kun-dendienst
		Belüftung prüfen, Belüfter muss im Pumpbecken deutlich sightbar sprudeln.	Betreiber, Kun-dendienst
Stetiges Fließge-räusch	Schwimmerschalter, Steuerung oder Frischwasser-Magnetventil defekt	Prüfen, reparieren oder ersetzen des betreffen-den Bauteils	Betreiber, Kun-dendienst
Tauchpumper lauft nicht	Wasserstand im Pumpbecken zu niedrig	Waschanlage lauft mit Frischwasser bis Niveau S15 oben erreicht ist. Ursache finden.	Kundendienst
	Schwimmerschalter S7 defekt	Schwimmerschalter prüfen, reinigen, reparieren oder ersetzen	Betreiber, Kun-dendienst
	Steuerkopf des Mehrwegeventils defekt	Steuerkopf reparieren	Kundendienst
	Steuerung defekt	Steuerung überprüfen, reparieren oder ersetzen	Kundendienst
Filterleistung zu ge-ring	Abspperventil Recyclingwasser geschlos-sen	Abspperventil Recyclingwasser öffnen.	Betreiber
	Kiesfilter verstopft	Kiesfilter rückspülen, bzw. Kies wechseln. Tritt das Problem wieder auf, Kundendienst verständi-gen.	Betreiber, Kun-dendienst
	Tauchpumper verstoptft, defekt	Tauchpumper reinigen, reparieren, ersetzen	Betreiber, Kun-dendienst
	Leitung oder Ventil undicht, defekt, ver-stopft	Leitungen und Ventile prüfen, ggf. reinigen, repa-rieren, ersetzen	Betreiber, Kun-dendienst
Frischwasserver-brauch zu hoch	Schwimmerschalter S9 defekt.	Austauschen	Kundendienst
	Leitwertsonde (Option) defekt oder ver-schmutzt.	Prüfen, reinigen, bei Bedarf auswechseln.	Kundendienst
	Frischwassermagnetventil defekt	Frischwassermagnetventil prüfen, bei Bedarf austauschen	Kundendienst

Transport

Vorsicht

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport be- achten.

Kiesfilter nur in entleerten Zustand (ohne Kiesefullung) transportieren.
Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.

Lagerung

Vorsicht

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beachten.
Kiesfilter nur in entleerten Zustand (ohne Kiesfällung) lagern.

Zubehör

Filterkies, fein

Bestell-Nr.: 6.272-001.0 (Körnung 04,...0,8 mm) im 25 kg-Sack

Filterkies, mittel

Bestell-Nr.: 6.272-003.0 (Körnung 1...2 mm) im 25 kg-Sack

Bedarf für eine Filterfüllung

	Filterkies, fein 6.272.-001.0	Filterkies, mittel 6.272-003.0
WRP 8000	7 Säcke	2 Säcke
WRP 16000	10 Säcke	3 Säcke

Zubehör:	Bestellnummer
Tank Recyclungwasser	2.642-720.0
Zusatztank	2.642-930.0
Anbausatz Tankverbindung, 2 Tanks	4.640-401.0
Anbausatz Tankverbindung, 3 Tanks	4.640-402.0
Beliüfung	2.641-510.0
Überlauf	2.641-995.0
Tauchpumper WRP8000	2.642-037.0
Tauchpumper WRP16000	2.642-038.0
Ständer für Schalt-schrank	2.642-116.0
Leitfähigkeitmessung	2.642-765.0
FrischwasserzugabeWRP 8000	2.642-113.0
FrischwasserzugabewRP 16000	2.642-114.0

Anlage installieren (Nur für Fachkräfte)

Hinweis

Die Anlagearf nur aufgestellt werden von

• Kärcher Kundendienstmonteuren
  Kärcher autorisierten Personen

Vorbereitung des Aufstellplatzes

Um die Anlage ordnungsgemäß aufzahlen sind folgende Voraussetzungen nötig:

• frostfreier Raum mit ausreichender Beund Entlüfung
  Bodenablauf zum Schlammfang
• Rohrleitungen und Tiefbau gemäß Zeichnungen 0.089-491.0 und 0.089-492.0.
  Wasser- und Elektroanschluss: siehe „Technische Daten"
• waagrechts, ebenes Fundament
• Anlage vor direkter Sonneneinstahrung und Spritzwasser schützen
  Aufstellraum ausreichend beleuchten
  Boden muss frei begehbar sein.

Anlage auspacken

Anlage auspacken und Verpackungsmaterialien dem Recycling zuführn.

Wasserinstallation

Die Wasserinstallation hängt von spezifischen Bedingungen der vorhandenen Anlagenkomponenten ab, wie

• Art und Typ der Waschanlage
• Art und Typ der bauseitigen Komponenten (Schlammfang, Pumpbecken, etc.)
• Nennweiten, Längen und Bauart der Kanäle

Aus thisem Grund muss die Wasserinstallation nach den speziellen Projektunterlagen ausgeführrt werden.

Gefahr

Verletzungsgefahr durch Stolpern.
Schläuche an der Anlage so verlegen, dass keine Stolpergefahr besteht.

Elektrischer Anschluss

Gefahr

Gefährliche elektrische Spannung. Elektroinstallationarf Nur durch eine Elektro

Fachkraft sowie nach den ortlich gültigen Richtlinien erfolgen.

Die Anlage muss durch einen Fehlerstromschutzschalter mit einem Auslösestromkleiner oder gleich 30mA abgesichert werden.

Gerat nur an Wechselstrom anschlieben.
Das Gerät darf nur an einen elektrischen Anschluss angeschlossen werden, der von einem Elektroinstalleur gemäß IEC 60364-1 ausgeführrt wurde.
Die angegebene Spannung auf dem Typenschild muss mit der Spannung der Stromquelle übereinstimmen.

EG-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlädigen grundlegenden Sicherheits-und Gesundheitsanforderungen der EG-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Wasseraufbereitungsanlage Typ: 1.217-xxx

Einschlagige EG-Richtlinien

2006/42/EG (+2009/127/EG)

2004/108/EG

Angewandte harmonisierte Normen

EN 60204-1

EN 55014-1: 2006 + A1: 2009

EN 55014-2: 1997 + A2: 2008

EN 61000-3-2: 2006 + A2: 2009

EN 61000-3-3:2008

EN 62233: 2008

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht der Geschäftsführung.

H.Jenner

CEO

S. Reiser

Head of Approbation

Dokumentationsbevollmächtigter: S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

(Gefahrstoffverordnung GefStoffV).

OBS

Recyclingvandtank
Cirkulationsventil
Cirkulationspumper
- Slamkasse

Derfor skal vandinstalleren gennemfres ifolge de specielle projektdokumenter.

Risiko

Fare for personskader pa ground af snublen. Slangerne skal laegges saleds ned pa anlaegget, at der icike er fare for at snuble.

El-tilslutting

Risiko

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Forutsetning for feilfri funksjon: Beckensystem nach dem Wasserschema im Kapitel „Funktion".

Arbeidsplass

Relevante EU-direktiver

S. Reiser
ead of Approbation

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Målgrupper fürenna instruktion

Forutsätting für störningsfri fonction: Bassängsystem entwickenschemi i kapitlet "Funktion".

Arbetsplats

Grundläggande for en driftssaker anlagging ar regelbundet unterhall enigt foljande underhällsschema.

04,...0,8 mm) im 25 kg-sack

Filtersand,medelkornig

Beställr. 6.272-003.0 (kornstorlek 1...2 mm)) im 25 kg-sack

Atgang for en filterfyllning

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Pooblascenec za dokumentacio: S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

Beim Rückspulen fließt das Wasser über

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40
