Selle kasutusjuhendi kohta

Selle kasutusjuhendi sihtgrupid

Koik kasutajad: Kasutajateks loetakse instrueeritud abijoude, kaitajaid ja spetsialiste.
Spetsialistid:Spetsialistideks loetakse isikuid,kes on oma ametialase valjaoppe tottu voimelised seadmeid paigaldama ja kasutusele votma.

Möisted

Puhas vesi

Kraanivesi

Heitvesi

Pesula must vesi

Puhastud heitvesi

Seadme poolt tödeldud vesi teiskordseks kasutamiseks autopesulas

Keskkonnakaitse

	Pakendmaterjalid on taaskasutatavad. Palun örge visake pa-kendeid majapidamisprahi hulka, vaid suunake need taaskasutusse.
	Vanad seadmed sisaldavad taaskasutatavad materjale, mis tuleks suunata taaskasutusse. Patareid, öli ja muud sarnased ained ei tohi jõuda keskkonda. Seetöttu palume vanad seadmed likvideerida vastavate kogumissüsteemide kaudu.

Kui kruus välja vahetatakse, tuleb kasutadut filterkruus körvaldada kooskolas kohapeal kehtivate eeskirjadega.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

Igas riigis kehtivad meie volitatud muu-giesindaja antud garantiitingimused. Seadmel esinevad rikked korvaldame garantiiajal tasuta, kui pohjuseks on materjali- voi valmistusviga. Garantiijuhtumi korral palume poorduda muja voi lahima volitatud klienditeenistuse poole, esitades ostu toendava dokumendi.

Varuosad

• Kasutada tohib ainult tarvikuid ja varu-osi, mida tootja aktsepterib. Originaal-tarvikud ja -varuosad annavad teile garantii, et seadmega on voimalik toottada turvaliselt ja törgeteta.
• Täiendavat infot varuosade kohta leiate aadressilt www.kaercher.com lõigust Service.

Ohutusalased markused

Kasutusjuhendis olevad sumbolid

Selles kasutusjuhendis kasutatakse jargmisi sumboleid:

Oht

Tāhistab vahetult Āhvardavat ohtu. Kui markusega ei arvestata, vōib see kaasa tuua surma vōi vāga tōsiseid vigastusi.

△ Hoiatus

Tāhistab vōimalikku ohtlikku olukorda. Kui märkusega ei arvestata, vōib see kaasa tuua kergemaid vigastusi vōi materiaialset kahju.

Ettevaatust

Vöimaliku ohtliku olukorra puhul, mis vöib pöhjustada kergeid vigastusi vöi materiaalset kahju.

Seadmel olevad sumbolid

Elektripingest lahtuv oht!

Seadme osade juures tohivad
tõtada ainult elektrikud või volitatud spetsialistid.

Uldist

Vale kaitamise voi kasutamise korral seab kaitaja ohtu iseenda ja teised inimesed tingituna

• körgest elektripingest,

Et mitte ohustada inimesi, loomi voi esemeid, lugege palun enne seadme esmakordset kaitamist:

see kasutusjuhend, eriti selles sisaldu-vad ohutusnouded,
juuresolevad ohutusnõuded heitvete käitlemise seadmetele, 5.956-660.0
- seadusandja vastavad riiklikud eeskir-jad

Köik inimesed, kes puutuvad kokku paigaldamise, kasutuselevótu, hoolduse, jooksevremondi ja käitmamisega, peavad

• omama vastavat kvalifikatsioni,
  tundma ja järgima "Heitvete käsitlemis-süsteemide ohutusnaudeid",

• olema tuttavad selle kasutusjuhendiga ja seda jargima,

• olema tuttavad vastavate eeskirjadega ja neid jargima.

Oht

Tolmust ja mikroobsest saastest lahtuv oht tervisele. Kruusa vahetades kandke tomukaitsemaski ja kindaid.

Oht

Puhastatud heitvee joomisega kaasnevad tervisekahjustused. Puhastatud heitvesi e i ole joogivee omadustega. See sisaldab vaal mustuse ja puhastusainete jäke.

Hoiatus

Oht tervisele kontakti korral saastunud veega. Seadme rivist valja langemise korral eriline tarbevee saastumisoht. Valtige kontakti saastunud tarbeveega.

Hädaolukorras kaitumine

Lulitage seade valja, selleks keerake elektrikilbis olev avari-pealuliti asendisse „0".

Eeskirjad ja suunised

• riiklikud ja kohlikud eeskirjad
• Onnetusjuhtumite vältimise eeskir-jad

Maarus kaitseks ohtlike ainete eest, CHV 5 (ohtlike ainete maarus GefStoffV.)

Markus

Seadet tohivad paigaldada ainult

• firma Kärcher klienditeeninduse montöörid
• firma Kärcher pool volitatud isikud

Sihipärane kasutamine

Seade puhasstab heitvett ja toodab autopesulatele (portaalpesulad, pesutanavad jne) tarbevett. Tarbevett saab kasutada ainult pesuprogrammide jaoks (nt eelpesu, survespesu, harjapesu). Loputusveeks voi kuivatusabi pealekandmiseks vm otstarbeks puhasatud heitvesi ei sobi.

Puhastamine toimub:

Raskesti eraldtavate osakeste eraldamine kruusafiltris
- Löhnaainete purustamine veeringluse ja ohutamise teel.

Laitmatu toimimise eelduseks: Suvendite susteem vastavalt veeskeemile peatukis „Funktsoon".

Tököhoft

Tököht on seadme juures ning seal viibitakse vaid lühikest aega seadme käivitami-seks ja hooldustödeks.

Teeninduselemendid

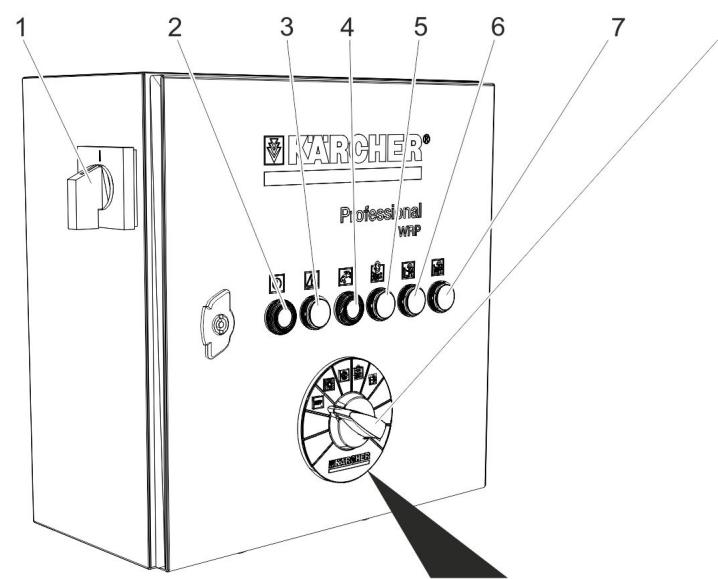

1 Avari pealuliti
2 SET-klahv

Töö margutuli

3 Rikke margutuli
4 Puhta vee lisamise klahvi kinnitamine / puhta vee lisamise margutuli on aktiveeritud
5 Káimasoleva tagasipesu margutuli
6 Pumba suvendi tuhjendamise margutuli

7 Elektrijuhitavuse jalgimise margutuli
8 Programmi valikululiti
9 Luliti asend OFF
10 Luliti asend Töö ilma elektrijuhitavuse jalgimiseta (suvine režiim)
11 Luliti asend Töö elektrijuhitavuse jälgimisega (valikuline) (talvine režiim)
12 Lulit asend Manuaalne tagasipesu
13 Luliti asend Pumba paagi tuhjendamine

14 Kruusafiltri jäktuhjendamine
15 Kruusafilter
16 Veeliitmikud
17 Tagasipesu drossel
18 Kollektorventiil
19 Elektrijuhitavussondi ühendus (valikuline)

Sümbo	Märgutule värv	Tähendus	Klahvi funktsion
	Roheline	Seade tõös	SET-klahv Käivitage programmi valikulülitist valitud funktsoon.
	Punane	Rike	--
	Kollane	Puhta vee lisamine aktiviene	Kinnita teade.
		Puhta vee lisamine oli aktiviene / teade tühistada
	Kollane	Käimasolev tagasipesu	--
	Kollane	Pumba paak pumbatakse tühjaks	--
	Kollane	Vallandus elektrijuhitavuse automaatne jalgimine	--

Väljalulitamine avariolukorras

Lülitage seade välja, selleks keerake elektrik bilis olev avarii-pealuliti asendisse „0".

Lulitada seade sisse

Keerake avarii pealuliti asendisse "1". Sukelpump tootab, kui:

• viiakse labi tagasipesu.
• veetase tarbevee mahutis on sisselulitustasement S7 allpool.
• veetase pumba paagis on sisselulitamistasement S15 korgem.

Funktsiooni valimine

Keerake programmi valikululiti soovitud asendisse.
Vajutage SET-klahvile.

Markus

Pärast avarii-pealuliti sisselulitamist käivitub seade funktsooniga „Töö ilma elektrijuhitavuse jalgimiseta".

Tagasipesu

Tagasipesemisel eemaldatakse kruusafilt-risse kogunenud mustus. Selleks pestakse kruusafiltrit vastupidises suunas. Valjauhutud mustus suunatakse taaskasutussusteemi mudakogujasse.

Seade on varustatud automaatse jaotusventiliga. Tagasipesu käivitab juhtseade. Tagasipsesemise ajal põleb margutuli „Tagasipesu kaimas".

Markus

Normaalse toö korral tuleb tagasipsemist teha kord päevas. Tagasipsemise ajal ei lisata tarbeveepaaki tarbevett. Kui pesulat kasutatakse tagasipsemise ajal, toimub tätmine puhta veega avariivarustussüste mi kaudu (variant).

WRP-I on vajadustele vastav tagasipesu. Kui filter on väga must ja tarbeeve paagi tätmine kestab kauem kui 90 minutit, vallandub automaatne tagasipesu. Intensiivsema pesemise ja Sellega seotud filtri märdumise korral vöib automaatne filtri tagasipesu vallanduda ka pesemise ajal.

Pesula veevajadus tagatakse puhta vee pealevoooluga (lisavarustus).

Pumba paagi tuhjendamine

• Selle funktsooniga suunatakse puhastatud vesi pumba paagist kanalisse.
• Seda funktsooni on vaja siis, kui tarbe-vee kvaliteet ei ole pesula töks kulladane, nt on vees liiga palju soola vovi vale pesuaine.

Funktsoon:

Keerake programmi valikululiti pumba paagi tuhjendamise asendisse.
Vajutage SET-klahvile.
Seade filtererib nikaua, kuni luliti S15 pumba paagis teatab veepuudusest ja sukelpump lulitub valja.
- Tarbevee paak saab seejuures liiga tais. Üleliigne vesi voolab tarbevee paagi ülevoolutoru kaudu kanalisse.

Seejärel toimub pesula varustamine veega niikaua puhta veega, kuni pumba paak on täidetud tasemeni S15 ja sukelpumba väljalulitumine on tühistud.
- Pärast seda vöib jälte tavalisel viisil tarbevett valmistada.
Kui on olemas ülevoolutoru pumba paagist kanalisse, lulitab KARCHERI teenindus funktsiooni "Pumba paagi tuhjendamine" valja.
Kui puudub ülevoolutoru tarbeeve paagist kanalisse, lulitab KARCHERI teenindus funktsioni "Pumba paagi tuhjendamine" valja.

Elektrijuhitavuse jalgimine

Seadmel on lisafunktsionina elektrijuhtivuse automaatne jalgimine.
- Mõötmiskoht asub pumba voolikus sukelpumba ja jaotusventiili vahel.
- Elektrijuhitavuse jälgimise vöib lulitada sisse vöi valja.
Kui ületatakse eelseadistatud elektrijuhitavus, vallandab elektrijuhtivuse jalgimissüsteem sama protsseni nagu klahv "Pumba paagi tuhjendamine".
Kuna seejärel kasutatakse pesemiseks puhast vett, lahjeneb paagis olev soola sisaldav vesi tasemele, mis tagab jalle pesuvee kullaldase kvaliteedi.
Kui tootlemisagregaadil puudub ülevool tarbevee paagist kanalisse ja puhta vee pealevool, siis ei saa seda lisavarustust paigaldada.

Puhastud vee ringlus

Kui pesula ei vota vett, toimub puhasatud heitvee ringlus, et valtida ebameeldiva lohna tekkimist.

Jäätumiskaitse

Seadet tuleb kaitada ruumides, mille temperatuur ei lange allapoole nulli. Kui ruumi-temperatuur langeb allapoole nulli, tuleb seade kasutuselt votta ja taielikult veest tuhjendada:

Vabastage plastmassist torude keer-mesuhendused ja laske torudel tuhjaks joosta.
Tuhendage tarbeveepaak.
Avage kruusafilter ja vötke veel niiske kruus valja (klienditeenistus).

Seiskamine

Markus

Haisu vältimiseks peab seade ka öösel jäma sisselulitatuks.

Lulitage seade valja, selleks keerake elektrikilbis olev avarii-pealuliti asendisse ,0".
Külmaohu korral tuleb täiendavalt eemaldada veel seadmes olev vesi (vt loki "Külmakaitse").

Uvesti kasutuselevotmine

Uuesti kasutuselevotul pärast kasutuselt vötmist:

Lulitage seade sisse.
Peske filtrit tagasisuunas, kuni jaotusventiili manomeeter naitab filtri totaDESisendrohku u.0,05 MPa (u.0,5baari).

Vooluskeem (pumba paak on uhendatud kanalisatsioniga)

1 Ringlussüsteemi mudapüurdur*)
2 Paagi jäaktuhendus (variant)
3 Ujukluliti S15 kaitseks pumba paagi veepuuduse vastu

4 Sukelpump (variant)
5 Ringlussüsteemi pumbapöhi)
6 Sadestusseade (EN 858) *
7 Kontrollsaht *)
8 Kanalisatssooni *)
9 Ohtus (variant)
10 Tagasipes drossel
11 Kollektorventiil
12 Elektrijuhitavuse sond (valikuline)
13 Kruusafilter
14 Tarbevee sulgeklapp
15 Tarbevee paagi ülevool separatorisse (valikuline)
16 Puhta vee koguse reguleerimine (lisa- varustus)
17 Puhta vee avariohutus (variant)
18 Ringlusventiil (variant)
19 Tarbevee paak (variant)
20 Ujukluliti (variant)
21 Puhta vee lisamine pesemiseks ja hool-dusprotssessideks )
22 Pesula)
23 Tarbevee paagi ülevool (valikuline), mudakogujasse
24 Tsirkulatsoonipump (lisavarustus)
) ehituspoolne

1 Ringlussüsteemi mudapüdur)
2 Paagi jäaktuhendus (variant)
3 Ujukluliti S5 pumba paak tais (valikuli-ne)
4 Ujukluliti S14 soola valjauhtmiseks (valikuline)
5 Ujukluliti S15 kaitseks pumba paagi veepuuduse vastu
6 Sukelpump (variant)
7 Ringlussüsteemi pumbapöhi)
8 Kontrollschaft)
9 Kanalisatsiooni *)
10 Ohutus (variant)
11 Tagasipesu drossel
12 Kollektorventiil
13 Elektrijuhitavuse sond (valikuline)
14 Kruusafilter
15 Tarbevee sulgeklapp
16 Puhastatud vee paagi ülevool (lisavarustus)
17 Puhta vee koguse reguleerimine (lisa- varustus)
18 Puhta vee avariohutus (variant)
19 Ringlusventilil (variant)
20 Tarbevee paak (variant)
21 Ujukluliti (variant)
22 Puhta vee lisamine pesemiseks ja hool-dusprotssessideks )
23 Pesula)
24 Tsirkulatsioonipump (lisavarustus)
) ehituspoolne

Töö kirjeldus

Filtri-too

Kui filter tootab, voolab vesi üle

sukelpumba
- Jaotusventil asenddis FiltREERIDA/ FILTER...
Kruusafilter (voolamissuunda filtreri-da)
Tarbevee sulgeklapp
- tarbevee paaki

Tagasipesu

sukelpumba
- Jaotusventiil asenddis TAGASIPESU/ BACKWASH...
Kruusafilter (vastu voolamissuunda filtreerida)
Drossel
- mudakogujasse

Et takistada liiva väljakandmist, piirab drossel tagasipesu ajal voolumahtu.

Ettevaatust

Kahjustusoht. Suurem tagasipesukiiirus pohjustab filtri taidise valjauhtumise. Tagasipesukiiurpose seadistas susteemi kasutuselevotmisel teeninduse tootaja ning seda ei tohi muuta.

Loputus

Loputuse puhul voolab vesi üle

sukelpumba
- jaotusventili asenddisse LOPUTUS/ RINSE...
Kruusafilter (voolamissuunda filtreri-da)
- mudakogujasse

Tarbevee retsirkulatssoon

Tsirkulatsiooni eesmärk:

• tarbevee täiendav liigutamine, eriti vältmaks riimvee moodustumists ja haisutekkimist, kui pesula seisab
• ōhu täiendav sissekandmine vette vältimaks haisu tekkimist

Vesi voolab tarbevee paagist mudapüdu-rini järgmiselt:

• Tarbevee paak
• Ringlusventiil
  Tsirkulatsioonipump
• Mudapüdur

Ujuklūliti tarbevee paagis
	S7 üleval	Tarbevee paak tāis. Täitmine peatakse.
	S7 all	Tarbevee paaki tāidetakse. Viivitus 120 sekundit
	S9 üleval	Puhta vee lisamise väljalūlitamine. Põleb kollane mängutuli „Puhta vee lisamine".
	S9 all	Puhta vee lisamise sisselūlitamine. Põleb kollane mängutuli „Puhta vee lisamine".
	S11 üleval	Pesula veepuuduse kaitseseadis ei ole aktiivne, rikketeadet ei ole.
	S11 all	Pesula veepuuduse kaitse aktiivne, rikketeade pesulale.

Pumba süvendis olev ujuklūliti
	S5 üval*	Pumba paak liiga tãis. Käivitage körvaldamine tarbevee paagi kaudu kanalisse
	S5 all*	Pumba paak ei ole liiga tãis, seadme normalne töö.
	S14 üval	Pumba paak tãis (soola vãljuhtmisesa variandi korral).
	S14 all	funktsoon puudub / lūlituspunktki ei kasutata veel
	S15 üval	Pumba paak ei ole tūhi, seadme normalne töö.
	S15 all	Pumba paak tūhi, sukelpumba veepuuduse kaitseseadis aktivne, puudub filtreerimi-ne, tagasipesu ei ole võimalik. Seade töötab puhta veega.

• S5 valikuline

Tehnilised andmed

			WRP 8000 1.217-151.0	WRP 16000 1.217-152.0
Sukelpump	Mootori võimsus	W	1300	1700
	Pinge	V	230/1~
	Voolutarbimine	A	5,9	8,5
	Pumatava vedeliku kogus u. 0,1 MPa (1 baari) juures, u.	m³/h	8	16
	Röhk	MPa (baar)	max. 0.14 (1.4)	max. 0.16 (1.6)
Seade tervikuna	Filtri võimsus	m³/h	max. 10	max. 20
	Pinge	V	230/1~
	Sagedus	Hz	50
	Kaal	kg	280	390
	Laius	mm	700	900
	Sügavirus	mm	620	780
	Kõrgus	mm	1600

Tehnohooldus ja korrashoid

Hooldusjuhised

Seadme tokindluse aluseks on regulaarne hooldus vastavalt alljargnevale hooldusplaanile.

Kasutage ainult tootja originaal-varuosi voi tootja poolt soovitatud osi, nagu nait.

• varu- ja kuluvaid osi,
• tarvikuid,
• kaitusaineid,
• puhastusvahendeid.

Oht

Önnetusoht seadme juures tõötades. Kõigi tõöde puhul

Lulitage seade pingevabaks, selleks lulitage välja avarii-pealuliti ja tagage, et seda ei oleks voimalik uuesti sisse luli-tada.
Sulgege vee pealevool.

Kes tohib hooldustöid teha?

Kaitaja

Töid markusega „Käitaja“ tohivad teha ainult inimesed, keda on vastavalt instrueritud ning kes oskavad veepuhas-tusseadmetega pesulaid ohutult käitada ja hooldada.

Klienditeenindus

Töid markusega „Klienditeenindus“ tohivad teha ainult firma Kärcher klienditeeninduse montöörid.

Hooldusleping

Et tagada seadme usaldusvärne toö, soo vitame sõlmida hoolduslepingu. Pörduge palun omä piirkonna Kärcher'i klienditeenindusse.

Aeg	Tegevus	komponent	Läbivimine	Kelle poolt
iga päev	kontrolli-da	Mängutled „Rike“	Kui see mängutuli suttib, tuleb rike körvaldada vastavalt alalöigus „Rikete körvaldamine“ toodium.	Käitaja
		Mängutuli „Puhta vee li-samine akti-veeritud“	Vajutage valgustatud klahvile ja kustutage teade ning otşige puhta vee ka-sutamise pöhjust ja körvaldage see.	Käitaja/ klienditee-nimbus
iga niedal	puhasta-da	Äravool pesup-latsil	Puhastage pöranda侦arovulu mustuse kogumiskorvi.	Käitaja
	kontrolli-da	Puhastatud heitvesi	Kontrollige tarbevett haisu ja högususe suthes. Meetmete kohta tarbeeve halva kvaliteedi korral vt alalöiku „Abi rikete korral“.	Käitaja
		Puhastusva-hendi kont-sentratsiooni puhastatud heitvees	Vahu tekkimisel kontrollige puhastusvahendi doseerimist pesulas.	Käitaja
		Kruusafilter	Kui võimsus on liiga väike, vallandage käsitsi tagasipesu ja võtke vajadusel ühendust klienditeenindusega.	Käitaja
		Öhutus (Variant)	Kui öhutus tõstab, on pumba paags nähul mulle.	Käitaja
kord kuus	kontrolli-da	Ujukluliti	Kontrollige ujuklulite seiundit, vajadusel teavitage klienditeenindust.	Käitaja
		mudapüdur, pumba reser-vuaar	Üheski suvendis pärast mudakogujat ei tohi olla muda. Mudakogujas tohib olla maksimaalselt 1 m muda. Kontrollige mudataset, vajadusel pumbake muda välja ja körvaldage. Puhastage paaki	Käitaja
	tühjenda-da, pu-hastada	Tarbeeve paak	Tühjendada, puhastada, pesta ja uesti tãita.	Käitaja
kord poole aasta ta-gant	Kontrolli-ge kruu-sa, vajadusel vahetage	Kruusafilter	ÖhtTolmust ja mikroobsest saastest lähtuv oht tervisele. Kruusa vahetades kandke tolmukaitsemaski ja kaitsekindaid.Vahetage vajadusel kruus, seejuures puhastage ülemist ja alumist filtrisõela (loputage veega).	Klienditee-nimbus
	kontrolli-da	Tagasipesu	Kui tagasipesemisel ei voola juhtmest piisavalt vett mudakogujasse? Kont- rollige rõhku.	Klienditee-nimbus
	Läbivoo-lukoguse kontrolli-mine	sukelpumba	Pumbata vedelikukogus on ðige, kui veetase tarbeeve paags pesula tõö ajal ei ole allapoole S9 taset.	Klienditee-nimbus
kord aastas	tühjenda-da, pu-hastada	mudapüdur, pumba reser-vuaar	Tühjendage, puhastage ja tãitke uesti	Käitaja

Ujuklūliti tase	Tarbevee 1 paagi tāitekogus	Tarbevee 2 paagi tāitekogus	Tarbevee 3 paagi tāitekogus
S7 üleval	910 I	1820 I	2730 I
S7 all	890 I	1780 I	2670 I
S9 üleval	480 I	960	1440 I
S9 all	460 I	920 I	1380 I
S11 üleval	200 I	400 I	600 I
S11 all	180 I	360 I	540 I

Oht

Önnetusoht seadme juures tõötades. Kõigi tõöde puhul

Lulitage seade pingevabaks, selleks lulitage valja avarii-pealuliti ja tagage, et seda ei oleks voimalik uuesti sisse lulitada.
Sulgege vee pealevool.

Kes tohib rikkeid körvaldada?

- Käitaja

Töid markusega „Käitaja“ tohivad teha ainult instrueeritud isikud, kes oskavad pesulat kindlalt käitada ja hooldada.

Klienditeenindus

Töid markusega „Klienditeenindus“ tohivad teha ainult firma Kärcher klienditeeninduse montöörid vöi Kärcheripoolt volitatud montöörid.

Rikkenäit

Lültuskilbis on mängutuled, mis naitavad - Puhta vee lisamine ja
Rikked

Rike	Vöimalik pöhjus	Körvaldamine	Kelle poolt
Põleb märgutuli „Ri-ke“	Vallandus sukelpumba mootori kaitselūli.	Lähtestage mootori kaitselūli, rikke kordumisel põrduge klienditeeninduse poole.	Käitaja
	Pumba paagis olev ujuklūli S15 on defektne	Parandage või asendage ujuklūli	Klienditeenin-dus
	Tarbevee paak tühi.	vt allpool
Pesulas põleb tea-de „Tarbevee paak tühi“.	Veetase pumba suvendis liiga madal ja puhta vee avariivarustus rivist ∀lja Lange-nud	Tätke pumba suvend, kontrollige puhta vee avi-rivarustust, vajadusel remontige	Käitaja, kliendi-teenindus
	Sukelpump rivist ∀lja langenud, must või defektne	Käivitage seade uuessti, lūltades see ∀lja ja uuesti sisse, vastasel korral põrduge klienditee-nindusse	Käitaja
	Kruusafilter ei lase läbi (filtri võimsus liiga ∀iike)	Peske mitu korda tagasi, kui sellest ei piisa, vahe-tage ∀lja kruus	Käitaja/ kliendi-teenindus
	Torustik lekib	Kontrollige kogu torustikku, vajadusel tihendage	Käitaja, kliendi-teenindus
	Ujuklūli T11 defektne või lahti	Vahetage ∀lja ujuklūli või kinnitage uuesti	Klienditeenin-dus
	Juhtsüsteem defektne	Kontrollige juhtsüsteemi, remontige või vahetage ∀lja	Klienditeenin-dus
	Jaotusventiil defektne	Parandage jaotusventiil, vahetage defektsed osad ∀lja	Klienditeenin-dus
Seade ei tõöta	Programmi valikulūli vales asendis.	Keerake programmi valikulūli asendisse „Tõö ilma elektrijuhitavuse jälgimiseta" või tõö „elektri-juhitavuse jälgimisega" ja vajutage SET-klahvile.	Käitaja
	Pingevarustus Häritud	Kontrollige pingevarustust ja tagage see.	Käitaja
	Juhtsüsteem defektne	Kontrollige juhtsüsteemi, remontige või vahetage ∀lja	Klienditeenin-dus
Puhastatud vesi on ebatavalist ∀rvi ∀o vahutab tugevasti	Mudapüüdur või pumba reservuaar must	Tühjendage reservuaar ja puhistage seda	Käitaja/kõrval-daja
	Pesulas kasutatakse sobimatuid puhasu-saineid	Kasutage tõölemisprotsessiga sobivaid puhasu-saineid, vajadusel peske sūsteem läbi	Käitaja, kliendi-teenindus
	Puhastusaine doseering pesulas liiga kör-ge	Kontrollige puhastusaine doseerimist, vajadusel seadistage uuesti	Käitaja, kliendi-teenindus
	Pesuplatsi puhastamine sobimatute pu-hastusainetega	Vahetage vesi ∀lja ja peske reservuaari	Käitaja
	Tagasipesu drossel valesti reguleeritud	Kontrollige krusatäidet, vajadusel lisage. Tagasipesu drosseli reguleerime	Klienditeenin-dus
Tarbevee paagis olev vesi haiseb	WRP lūlitati öösecs või nădalavahetuseks välja	WRP peab pidevalt olema sisse lūlitatud	Kāitaja
	puudub tsirkulatsioon või on see väga nõrk, liiga nõrk ventilatssoon	Keerake tsirkulatsionipumba põördlūliti asendis-se „III". Kontrollige, kas ringlusventiil on lahti.	Kāitaja
		Kontrollige juhtmeid mustuse ja vigastuste osas, vajadusel puhistage või vahetage välja	Kāitaja, kliendi-teenindus
		Kontrollige ðutust, ðustaja peab pumba paagis nähtavalt mulisema.	Kāitaja, kliendi-teenindus
Pdev voolamisheli	Ujuklūlitid, juhtsüsteem või puhta vee mag-netventiil defektne	Kontrollige, remontige või vahetage vastav kom-ponent välja	Kāitaja, kliendi-teenindus
Sukelpump ei tõõta	Veetase pumba suvendis liiga madal	Pesula tõstab puhta veega, kuni on saavutatud tase S15 üval. Selgitage põhjus.	Klienditeenin-dus
	Ujuklūliti S7 defektne	Kontrollige ujuklūliti, puhistage, remontige või va-hetage välja	Kāitaja, kliendi-teenindus
	Jaotusventiili juhtpea defektne	Parandage juhtpead	Klienditeenin-dus
	Juhtsüsteem defektne	Kontrollige juhtsüsteemi, remontige või vahetage välja	Klienditeenin-dus
Filtrivõimsus liiga väike	Tarbevee sulgeklapp suletud	Avage tarbevee sulgeklapp.	Kāitaja
	Kruusafilter ummistunud	Peske kruusafiltrit tagasisuunas või vahetage kruus välja. Kui probleem kordub, teavitage klien-diteenindust.	Kāitaja, kliendi-teenindus
	Sukelpump ummistunud, defektne	Puhastage sukelpumpa, remontige, vahetage välja	Kāitaja, kliendi-teenindus
	Juhe või ventiil lekib, defektne, ummistu-nud	Kontrollige juhtmeid ja ventiile, vajadusel puhas-tage, parandage, vahetage	Kāitaja, kliendi-teenindus
Puhta vee kulu liiga suur	Ujuklūliti S9 defektne.	Vahetage välja	Klienditeenin-dus
	Elektrijuhtivussond (valikuline) defektne või must.	Kontrollige, puhistage, vajadusel vahetage.	Klienditeenin-dus
	Puhta vee magnetventiil defektne	Kontrollige puhta vee magnetventiili, vajadusel vahetage välja	Klienditeenin-dus

Transport

Ettevaatust

Vigastusoht! Transportimisel jalgige seadme kaalu.

Transportige kruusafiltrit ainult tuhjalt (ilma kruusata).
Soidukites transportimisel fikseerige seade vastavalt kehtivatele märustele libisemise ja umbermineku vastu.

Hoiulepanek

Ettevaatust

Vigastusoht! Ladustamisel jalgige seadme kaalu.
Ladustage kruusafiltrit ainult tuhjana (ilma kruusata).

Tarvikud

Filtrikruus, teen

Tellimisnr.: 6.272-001.0 (tera suurus

04,...0,8 mm) 25 kg kotis

Filtrikruus, keskmine

Tellimisnr.: 6.272-003.0 (tera suurus 1..2 mm) 25 kg kotis

Filtri taitmise vajadus

	Filtrikruus,peern 6.272.-001.0	Filtrikruus,keskmine6.272.-003.0
WRP8000	7 kotti	2 kotti
WRP16000	10 kotti	3 kotti

Tarvikud:	Tellimisnumber
Tarbevee paak	2.642-720.0
Lisapaak	2.642-930.0
Paagi ühenduse lisa-komplekt, 2 paaki	4.640-401.0
Paagi ühenduse lisa-komplekt, 3 paaki	4.640-402.0
Öhutus	2.641-510.0
Ülevool	2.641-995.0
Sukelpump WRP 8000	2.642-037.0
Sukelpump WRP 16000	2.642-038.0
Lülituskilbi alus	2.642-116.0
Juhtivuse mõötmine	2.642-765.0
Puhta vee lisamine WRP 8000	2.642-113.0
Puhta vee lisamine WRP 16000	2.642-114.0

Seadme paigaldamine (ainult spetsialistid)

Markus

Seadet tohivad paigaldada ainult

• firma Kärcher klienditeeninduse montöörid
• firma Kärcher pool volitatud isikud

Paigaldamiskoha ettevalmistamine

Seadme nõuetekohaseks paigaldamiseks on vajilikud järgmised eeldused:

• külmavaba ruum, kus on piisav ventilatsoon
• Pohja aravool mudapudurisse
• Torustikud ja allmaatödd vastavalt joonistele 0.089-491.0 ja 0.089-492.0.
  Vee- ja elektrühendus: vt „Tehnilised andmed"
• horisontaalne tasane vundament
• Kaitske seadet otsese päikesekiirguse ja veepritsmete eest
• Paigaldusruum peab olemakullaldaselt valgustatud
• Pörandal peab olema vöimalik vabalt käia.

Seadme lahtipakkimine

Pakkige seade lahti ja suunake pakkematerjalid korduvkasutusse.

Veeinstallatsion

Veeinstallatsoon soltub olemasolevate seadmekomponentide spetsiifilistest tingimustest nagu

• Pesula liik ja tuup
• Ehituspoolsete componentide (mudapüudur, pumba resesrvuaar jne) liik ja tuup
• Kanalite nominaallaiused, pikkused ja konstruktsoon

Sel pöhjusel tuleb veeinstallatsoon teosta da vastavalt spetsiaalsele Projektile.

Oht

Komistamisest lahtuv vigastusoht.

Paigaldage seadme voolikud selliselt, et ei tekiks komistamisohtu.

Elektrühendus

Oht

Ohtlik elektripinge. Elektriinstallatsioni tohib labi via ainult valjaoppinud elektrik vastavalt kohlalele eeskirjadele.

Seadet tuleb kaitsta rikkevoolu kaitseulitiga, mille vabastusvool on väiksem või vörnde 30 mA.

Seadet tohib uhendada ainult vahelduvvoolutoitega.
- Seadet tohib ühendada ainult pistiku-pessa, mis on elektrimontöörı poolt paigaldatud vastavalt standardile IEC 60364-1.
- Tübisildil margitud pinge peab vastama vooluahela pingele.

EÜ vastavusdeklaratssoon

Käesolevaga kinnitame, et allpool kirjeldatud seade vastab meie poolt turule toodud mudelina omakontseptsionilt ja konstrukt-sionilt Eü direktiiivide asjakohastele põhi-listele ohutus- ja tervisekaitsenőetele.

Meiega kooskolaastamata muudatuste tegemise korral seadme juures kaotab kaesolev deklaratssoon kehtivuse.

Asjakohased EU direktiivid:

2006/42/EU (+2009/127/EU)

2004/108/EU

Kohaldatud ühlustatud standardid:

EN 60204-1

EN 55014-1:2006 + A1:2009

EN 55014-2: 1997 + A2: 2008

EN 61000-3-2: 2006 + A2: 2009

EN 61000-3-3:2008

EN 62233: 2008

Allakirjutanud toimivad juhatuse korraldu-sel ja volitusel.
