GNB 18V-38 Professional - Συρραπτικό BOSCH - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Συρματογόνο χωρίς καλώδιο
Μάρκα και μοντέλο	Bosch GNB 18V-38 Professional
Διαστάσεις (Μ × Π × Υ)	405 × 138 × 309 mm
Βάρος χωρίς μπαταρία	4,1 kg
Βάρος με μπαταρία	4,4–5,4 kg (ανάλογα με την μπαταρία)
Ονομαστική τάση	18 V
Συμβατός τύπος μπαταρίας	Lithium-Ion GBA 18V... / ProCORE18V...
Προτεινόμενοι φορτιστές	GAL 18..., GAX 18V..., GAL 36...
Τύπος συρματόκαρφων/καρφιών	Συρματόκαρφα Bosch (NB, NK, NM) ή NB-40 (GNB 18V-40)
Μήκος καρφιών	13–38 mm (GNB 18V-38) / 13–40 mm (GNB 18V-40)
Διάμετρος στελέχους	2,7–3 mm
Χωρητικότητα γεμιστήρα	Έως 22 καρφιά (2 λωρίδες)
Μέγιστη συχνότητα τοποθέτησης	2 καρφιά ανά δευτερόλεπτο (με μπαταρία ≥ 4 Ah)
Σύστημα ενεργοποίησης	Βήμα προς βήμα με ακολουθία ασφαλείας
Συμβατά υλικά	Σκυρόδεμα (χυτό, συμπιεσμένοι αρμοί), χάλυβας κατασκευών
Θερμοκρασία λειτουργίας	-5 °C έως +50 °C
Στάθμη ηχητικής πίεσης	85 dB(A)
Στάθμη ηχητικής ισχύος	96 dB(A)
Δονήσεις (a_h)	5,7 m/s² (αβεβαιότητα K = 1,5 m/s²)
Συντήρηση	Καθαρίζετε τακτικά το εργαλείο και τις σχισμές αερισμού
Ασφάλεια	Στοιχείο επαφής (ασφάλεια), κλειδωμένη σκανδάλη, απαραίτητη η αφαίρεση μπαταρίας πριν από τη συντήρηση
Περιεχόμενα συσκευασίας	Εργαλείο, πέλμα στήριξης, γάντζος ανάρτησης, οδηγίες (η μπαταρία και ο φορτιστής ενδέχεται να πωλούνται χωριστά)
Εγγύηση / Σέρβις	Μετά την πώληση σέρβις Bosch (τηλ: 09 70 82 12 26) ; διαθέσιμα ανταλλακτικά online

Συχνές ερωτήσεις - GNB 18V-38 Professional BOSCH

Ποια είδη καρφιών μπορώ να χρησιμοποιήσω με το GNB 18V-38;

Χρησιμοποιήστε αποκλειστικά τα προτεινόμενα καρφιά Bosch: σειρές NB (γαλβανισμένος χάλυβας άνθρακα, μήκη 16–38 mm), NK (35 mm εγκοπή), NM (βαθμιδωτός χάλυβας, 13–19 mm) ή NB-40 για GNB 18V-40.

Πώς μπορώ να φορτίσω την μπαταρία;

Χρησιμοποιήστε έναν από τους αναφερόμενους φορτιστές Bosch (GAL 18..., GAX 18V..., GAL 36...). Τοποθετήστε την μπαταρία στον φορτιστή και συνδέστε τον. Η μπαταρία παραδίδεται μερικώς φορτισμένη· φορτίστε την πλήρως πριν από την πρώτη χρήση.

Τι να κάνω αν το εργαλείο δεν λειτουργεί;

Ελέγξτε πρώτα ότι η μπαταρία έχει τοποθετηθεί και είναι φορτισμένη. Βεβαιωθείτε ότι το εργαλείο είναι ενεργοποιημένο μέσω του διακόπτη ON/OFF (1). Αν η ενδεικτική λυχνία κατάστασης (2) είναι πορτοκαλί ή κόκκινη, ακολουθήστε τη διαδικασία Reset: αφαιρέστε την μπαταρία, καθαρίστε τον φορτιστή, στη συνέχεια κρατήστε πατημένο το κουμπί Reset (4) για 5 δευτερόλεπτα.

Πώς ρυθμίζω το βάθος βύθισης;

Χρησιμοποιήστε το κουμπί ρύθμισης βάθους (20). Γυρίστε το προς τα δεξιά για λιγότερο βύθισμα, προς τα αριστερά για περισσότερο. Μετά τη ρύθμιση, κάντε μια δοκιμαστική βολή για έλεγχο.

Μπορεί το εργαλείο να στερεώσει ηλεκτρικά καλώδια;

Το μοντέλο GNB 18V-38 δεν έχει σχεδιαστεί για στερέωση ηλεκτρικών καλωδίων. Χρησιμοποιήστε το GNB 18V-40 που δέχεται ειδικά στοιχεία στερέωσης με τα κατάλληλα αξεσουάρ (στενό στοιχείο επαφής, μαγνητικό δακτύλιο).

Πώς καθαρίζω το εργαλείο;

Αφαιρείτε πάντα την μπαταρία πριν από τον καθαρισμό. Καθαρίστε τις σχισμές αερισμού με ένα μαλακό πινέλο. Για τον φορτιστή και το στοιχείο επαφής, χρησιμοποιήστε ένα στεγνό πανί. Συνιστάται τακτική συντήρηση κάθε 2 χρόνια σε εξουσιοδοτημένο κέντρο Bosch.

Τι σημαίνουν τα χρώματα της ενδεικτικής λυχνίας (2);

Πράσινο: έτοιμο για χρήση. Κίτρινο: υπερθέρμανση. Μπλε: πολύ κρύο. Κόκκινο/Πορτοκαλί: εμπλοκή ή μπλοκάρισμα. Κυανό: υπερένταση. Ματζέντα: συνιστάται συντήρηση. Λευκό: σφάλμα αισθητήρα (απαιτεί επισκευή).

Μπορώ να χρησιμοποιήσω το εργαλείο σε ξύλο;

Όχι, το εργαλείο είναι σχεδιασμένο για σκληρά υλικά όπως σκυρόδεμα ή χάλυβα. Σε ξύλο (πολύ μαλακό), τα καρφιά μπορεί να τρυπήσουν το τεμάχιο και να τραυματίσουν κάποιον. Για ξύλο, χρησιμοποιήστε ένα συμβατικό πνευματικό συρματογόνο.

Πώς μεταφέρω το εργαλείο με ασφάλεια;

Κλειδώστε τη σκανδάλη με το κουμπί ξεκλειδώματος (5) στη δεξιά θέση. Αφαιρέστε την μπαταρία. Μεταφέρετε το εργαλείο μόνο από τη λαβή (7) αποφεύγοντας να στοχεύετε το ακροφύσιο προς εσάς ή άλλους.

Πού μπορώ να βρω ανταλλακτικά ή σέρβις μετά την πώληση;

Επισκεφθείτε το ηλεκτρονικό κατάστημα Bosch (www.bosch-pt.com) για ανταλλακτικά. Στην Ελλάδα, επικοινωνήστε με την Εξυπηρέτηση Πελατών Bosch στο 09 70 82 12 26 (τοπική χρέωση) ή μέσω email: [e-mail].

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GNB 18V-38 Professional BOSCH

Υποδείξεις ασφαλείας

Γενικές υποδείξεις ασφάλειας για ηλεκτρικά εργαλεία

⚠️ ΠΡΟΕΙΔΟ- ΠΟΙΗΣΗ

Διαβάστε όλες τις υποδείξεις ασφάλειας και τις οδηγίες.

Αμέλειες κατά την τήρηση των υποδεί-

ξεων ασφάλειας και των οδηγιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς.

Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση.

Ο όρος «ηλεκτρικό εργαλείο» που χρησιμποιείται στις προει- δοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό κα- λώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό καλώδιο).

Ασφάλεια στο χώρο εργασίας

▶ Διατηρείτε τον χώρο εργασίας καθαρό και καλά φωτισμένο. Ρύπανση ή σκοτεινές περιοχές προκαλούν ατυχήματα.
Μην εργάζεστε με το ηλεκτρικό εργαλείο σε περιβάλλον, όπου υπάρχει κίνδυνος έκρηξης, όπως με την παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις.
'Отан хрησιμοποιείτε το ηλεκτρικό εργαλείο, κρατάτε μακριά τα παιδιά και άλλα τυχόν παρευρισκόμενα άτο-

μα. Σε περίπτωση απόσπασης της προσοχής σας μπορεί να χάσετε τον έλεγχο του εργαλείου.

Ηλεκτρική ασφάλεια

▶ Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Μην τροποποιήσετε το φις με κανέναν τρόπο. Μη χρησιμοποιείτε φις προσαρμογής σε συνδυασμό με γειωμένα ηλεκτρικά εργαλεία. Αμεταποίητα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.
Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες, όπως σωλήνες, θερμαντικά σώματα (καλοριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειωμένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας.
▶ Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή στην υγρασία. Η διείσδυση νερού σ' ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.
▶ Μην τραβάτε το καλώδιο. Μη χρησιμοποιείτε το καλώδιο για τη μεταφορά ή το τράβηγμα για την αποσύνδεση του ηλεκτρικού εργαλείου. Κρατάτε το καλώδιο μακριά από θερμότητα, λάδι, κοφτερές ακμές ή κινούμενα εξαρτήματα. Τυχόν χαλασμένα ή περιπλεγμένα ηλεκτρικά καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
'Отан εργάζεσθε μ' ένα ηλεκτρικό εργαλείο στην ύπαιθρο, χρησιμποιείτε καλώδιο επέκτασης (μπαλαντέζα) που είναι κατάλληλο και για εξωτερική χρήση. Η χρήση ενός καλωδίου κατάλληλου για υπαιθριους χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας.
'Отан η χρήση του ηλεκτρικού εργαλείου σε υγρό περιβάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε έναν προστατευτικό διακόπτη διαρροής (διακόπτης FI/RCD). Η χρήση ενός προστατευτικού διακόπτη διαρροής ελαπτώνει τον κίνδυνο ηλεκτροπληξίας.

Ασφάλεια προσώπων

Na είστε σε επαγρύπνηση, δίνετε προσοχή στην εργασία που κάνετε και χρησιμοποιείτε το ηλεκτρικό εργαλείο με περίσκεψη. Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.
Χρησμοποιείτε τον προσωπικό εξοπλισμό προστασίας. Φοράτε πάντα προστατευτικά γυαλιά. Όταν φοράτε έναν κατάλληλο προστατευτικό εξοπλισμό όπως μάσκα προστασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή ωτασπίδες, ανάλογα με το εκάστοτε εργαλείο και τη χρήση του, ελαπτώνεται ο κίνδυνος τραυματισμών.
Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε, ότι ο διακόπτης είναι στη θέση Off, πριν συνδέσετε το ηλεκτρικό εργαλείο με την πηγή τροφοδοσίας και/ή την μπαταρία καθώς και πριν το παραλάβετε ή το μεταφέρετε. Όταν μεταφέρετε τα ηλεκτρικά εργαλεία έχοντας το δάχτυλό σας στο διακόπτη ή όταν συνδέσετε τα ηλεκτρικά εργαλεία με την πηγή ρεύματος όταν αυτά είναι ακόμη στη θέση ON, τότε δημιουργείται κίνδυνος τραυματισμών.

▶ Απομακρύνετε από το ηλεκτρικό εργαλείο τυχόν εξαρτήματα ρύθμισης ή κλειδιά πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή κλειδί συναρμολογημένο σ' ένα περιστρεφόμενο τμήμα ενός ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε τραυματισμούς.
▶ Προσέχετε πως στέκεστε. Φροντίζετε για την ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε την ισορροπία σας. Έτοι μπορείτε να ελέγξετε καλύτερα το ηλεκτρικό εργαλείο σε περιπώσεις απροσδόκητων περιστάσεων.
▶ Φοράτε σωστή ενδυμασία. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά, τα ρούχα και τα γάντια σας μακριά από κινούμενα εξαρτήματα. Χαλαρή ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα.
• 'Οταν υπάρχει η δυνατότητα σύνδεσης διατάξεων αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι αυτές είναι συνδεδεμένες και ότι χρησιμοποιούνται σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται από τη σκόνη.

Χρήση και φροντίδα των ηλεκτρικών εργαλείων

▶ Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησωμοπούηστε το σωστό ηλεκτρικό εργαλείο για την εφαρμογή σας. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερόμενη περιοχή ισχύος.
Μη χρησιμοποιήσετε ποτέ ένα ηλεκτρικό εργαλείο που έχει χαλασμένο διακόπη On/Off. Ένα ηλεκτρικό εργαλείο που δεν μπορείτε πλέον να το θέσετε σε λειτουργία και/ή εκτός λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί.
▶ Τραβήξτε το φις από την πρίζα και/ή αφαιρέστε την μπαταρία από το ηλεκτρικό εργαλκείο, προτού εκτελέσετε οποιαδήποτε ρύθμιση, αλλαγή εξαρτήματος ή προτού αποθηκεύσετε το ηλεκτρικό εργαλείο. Αυτά τα προληπτικά μέτρα ασφάλειας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου.
▶ Φυλάτε τα ηλεκτρικά εργαλεία που δε χρησιμοποιούνται μακριά από παιδιά και μην επιτρέψετε τη χρήση του ηλεκτρικού εργαλείου σε άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό εργαλείο ή τις οδηγίες για τη λειτουργία του ηλεκτρικού εργαλείου. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα πρόσωπα.
Συντηρείτε τα ηλεκτρικά εργαλεία. Ελέγχετε, αν τα κινούμενα εξαρτήματα είναι σωστά ευθυγραμμισμένα και προσαρμοσμένα ή μήπως έχουν σπάσει τυχόν εξαρτήματα ή οποιαδήποτε άλλη κατάσταση, η οποία επηρεάζει τη λειτουργία του ηλεκτρικού εργαλείου. Σε περίπτωση βλάβης, επισκευάστε το ηλεκτρικό εργαλείο πριν τη χρήση. Η κακή συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων.
▶ Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά. Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν δυσκολότερα και οδηγούνται ευκολότερα.

Χρησιμοποιείτε τα ηλεκτρικά εργαλεία τα εξαρτήματα κτλ. σύμφωνα με αυτές τις οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και τις εργασίες που πρέπει να εκτελεστούν. Η χρησιμοποίηση των ηλεκτρικών εργαλείων για εργασίες που δεν προβλέπονται γι' αυτά μπορεί να δημιουργήσει επικίνδυνες καταστάσεις.

Προσεκτικός χειρισμός και χρήση εργαλείων μπαταρίας

Επαναφορτίζετε μόνο με τον φορτιστή που καθορίζεται από τον κατασκευαστή. Ένας φορτιστής που είναι κατάλληλος μόνο για ένα συγκεκριμένο τύπο μπαταριών δημιουργεί κίνδυνο πυρκαγιάς όταν χρησιμοποιηθεί για άλλες μπαταρίες.
Χρησμοποιείτε τα ηλεκτρικά εργαλεία μόνο με τις ειδικά σχεδιασμένες μπαταρίες. Η χρήση άλλων μπαταριών μπορεί να οδηγήσει σε τραυματισμούς και να δημιουργήσει κίνδυνο πυρκαγιάς.
'Отан η μπαταρία δε χρησιμοποιείται, κρατήστε την μακριά από άλλα μεταλλικά αντικείμενα, όπως συνδετήρες χαρτιών, νομίσματα, κλειδιά, καρφιά, βίδες ή άλλα μικρά μεταλλικά αντικείμενα που μπορούν να βραχυκυκλώσουν τις επαφές της μπαταρίας. Ένα βραχυκύκλωμα των επαφών της μπαταρίας μπορεί να προκαλέσει τραυματισρούς ή φωτιά.
Μια τυχόν εσφαλμένη χρήση μπορεί να οδηγήσει σε διαρροή υγρών από την μπαταρία. Αποφεύγετε κάθε επαφή μ' αυτά. Σε περίπτωση τυχαίας επαφής ξεπλύνετε καλά με νερό. Εάν τα υγρά έρθουν σε επαφή με τα μάτια, ζητήστε επιπλέον ιατρική βοήθεια. Διαρρέοντα υγρά μπαταρίας μπορεί να οδηγήσουν σε ερεθισμούς του δέρματος ή σε εγκαύματα.

Σέρβις

▶ Δώστε το ηλεκτρικό εργαλείο σας για συντήρηση από εξειδικευμένο προσωπικό, χρησψοποιώντας μόνο γνήσια ανταλλακτικά. Έτσι εξασφαλίζετε τη διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου.

Προειδοποίηση ασφάλειας για καρφωτικά

Θεωρείτε πάντοτε, ότι το εργαλείο περιέχει καρφιά. Ο απρόσεκτος χειρισμός του καρφωτικού μπορεί να οδηγήσει σε απροσδόκητη βολή των καρφιών και σε τραυματισμό.
▶ Μην κατευθύνετε το εργαλείο προς το μέρος σας ή προς οποιονδήποτε παρευρισκόμενο. Η απροσδόκητη ενεργοποίηση θα ελευθερώσει το καρφί, προκαλώντας τραυματισμό.
▶ Μην ενεργοποιείτε το εργαλείο, εκτός αν το εργαλείο είναι τοποθετημένο σταθερά πάνω στο επεξεργαζόμενο κομμάτι. Εάν το εργαλείο δεν είναι σε επαφή με το επεξεργαζόμενο κομμάτι, το καφί μπορεί να εκτραπεί μακριά από τον στόχο σας.
▶ Αποσυνδέστε το εργαλείο από την πηγή ισχύος, όταν το καρφί σφηνώσει μέσα στο εργαλείο. Κατά την αφαίρεση ενός μπλοκαρισμένου καρφιού, το καρφωτικό μπορεί να ενεργοποιηθεί αθέλητα, εάν είναι συνδεδεμένο.
▶ Προσέχετε κατά την αφαίρεση ενός μπλοκαρισμένου καρφιού. Ο μηχανισμός μπορεί να βρίσκεται υπό συμπίεση

και το καρφί μπορεί να ελευθερωθεί με δύναμη, ενώ προσπαθείτε να ελευθερώσετε μια μπλοκαρισμένη κατάσταση.

Πρόσθετες υπόδειξη ασφαλείας για GNB 18V-38:

▶ Μη χρησιμοποιείτε αυτό το καρφωτικό για στερέωση ηλεκτρικών καλωδίων. Δεν είναι σχεδιασμένο για εγκατάσταση ηλεκτρικών καλωδίων και μπορεί να καταστρέψει τη μόνωση των ηλεκτρικών καλωδίων, προκαλώντας έτσι κινδύνους ηλεκτροπληξίας ή πυρκαγιάς.
Πρόσθετες υπόδειξη ασφαλείας για GNB 18V-40:
▶ Κατά τη στερέωση των ηλεκτρικών καλωδίων βεβαιωθείτε, ότι τα καλώδια δεν είναι ενεργοποιημένα. Κρατάτε το καρφωτικό μόνο από τις μονωμένες επιφάνειες λαβής. Χρησιμοποιείτε μόνο καρφιά, σχεδιασμένα για εγκαταστάσεις ηλεκτρικών καλωδίων. Βεβαιωθείτε, ότι τα καρφιά δεν έχουν προκαλέσει ζημιά στη μόνωση των ηλεκτρικών καλωδίων. 'Ενα καρφίς, το οποίο προκαλεί ζημιά στη μόνωση των ηλεκτρικών καλωδίων, μπορεί να οδηγήσει σε ηλεκτροπληξία και σε κίνδυνο πυρκαγιάς.
Αποσυνδέστε το καρφωτικό από την πηγή ισχύος, όταν φορτώνετε και εκφορτώνετε καρφιά, κάνετε ρυθμίσεις ή αλλάζετε εξαρτήματα. Το καρφωτικό μπορεί να ενεργοποιηθεί αθέλητα, εάν είναι συνδεδεμένο στην πηγή ισχύος, κάτι μπορεί να προκαλέσει τραυματισμό.
▶ Na είστε προσεκτικοί, όταν χειρίζεστε τα καρφιά, ειδικά όταν φορτώνετε και εκφορτώνετε καρφιά. Τα καρφιά έχουν αιχμηρά σημεία, που μπορεί να προκαλέσει τραυματισμούς.
▶ Κρατήστε τα δάχτυλά σας μακριά από τη σκανδάλη, όταν δε λειτουργεί αυτό το καρφωτικό και όταν μετακινείστε από μια θέση εργασίας στην άλλη. Η απροσδόκητη ενεργοποίηση θα «πυροδοτήσει» ένα καρφί, το οποίο μπορεί να προκαλέσει τραυματισμό.
▶ Κρατάτε το καρφωτικό από τις μονωμένες επιφάνειες λαβής, όταν εκτελείτε μια εργασία, κατά την οποία το καρφί μπορεί να έρθει σε επαφή με κρυμμένη καλωδίωση. Η επαφή του καρφιού με ένα ηλεκτροφόρο καλώδιο μπορεί να θέσει τα ακάλυπτα μεταλλικά μέρη του καρφωτικού υπό τάση και να προκαλέσουν ηλεκτροπληξία στον χειριστή.
Κρατήστε το καρφωτικό με σταθερή λαβή κατά τη λει- τουργία. Η ανεξέλεγκτη ανάκρουση του καρφωτικού μπο- ρεί να οδηγήσει σε ακούσια ενεργοποίηση, η οποία μπορεί να προκαλέσει τραυματισμό.
Κρατήστε όλα τα μέρη του σώματος, όπως χέρια, πόδια κ.λπ. μακριά από την κατεύθυνση βολής του εργαλείου. Το καρφί μπορεί να διαπεράσει το επεξεργαζόμενο κομμάτι καθώς και κάθε αντικείμενο πίσω από αυτό, γεγονός που μπορεί να προκαλέσει τραυματισμό.
'Отан χρησιμοποιείτε το καρφωτικό, κρατήστε όλα τα μέρη του σώματος, όπως τα χέρια, τα πόδια, κ.λπ. μακριά από την περιοχή που τα καρφιά καρφώνονται στο επεξεργαζόμενο κομμάτι. Το καρφί μπορεί να εκτραπεί και να βγει από το επεξεργαζόμενο κομμάτι, γεγονός που μπορεί να προκαλέσει τραυματισμό.

Χρησμοποιείτε κατάλληλες συσκευές ανίχνευσης για να εντοπίσετε τυχόν μη ορατούς αγωγούς τροφοδοσίας ή συμβουλευτείτε την τοπική εταιρία παροχής ενέργειας. Η επαφή με ηλεκτρικούς αγωγούς μπορεί να οδηγήσει σε πυρκαγιά και ηλεκτροπληξία. Η πρόκληση ζημιάς σ' έναν αγωγό φωταερίου (γκαζιού) μπορεί να οδηγήσει σε έκρηξη. Το τρύπημα ενός υδροσωλήνα προκαλεί υλικές ζημιές.
▶ Σε περίπτωση βλάβης ή/και αντικανονικής χρήσης της μπαταρίας μπορεί να εξέλθουν αναθυμιάσεις από την μπαταρία. Η μπαταρία μπορεί να αναφλεγεί ή να εκραγεί. Αφήστε να μπει φρέσκος αέρας και επισκεφτείτε έναν γιατρό σε περίπτωση που έχετε ενοχλήσεις. Οι αναθυμιάσεις μπορεί να ερεθίσουν τις αναπνευστικές οδούς.
▶ Μην τροποποιήσετε και μην ανοίξετε την μπαταρία. Υπάρχει κίνδυνος βραχυκυκλώματος.
Από αιχμηρά αντικείμενα, όπως π.χ. καρφιά ή κατσαβίδια ή από εξωτερική άσκηση δύναμης μπορεί να υποστεί ζημιά η μπαταρία. Μπορεί να προκληθεί ένα εσωτερικό βραχυκύκλωμα με αποτέλεσμα την ανάφλεξη, την εμφάνιση καπνού, την έκρηξη ή την υπερθέρμανση της μπαταρίας.
Χρησιμοποιείτε την μπαταρία μόνο σε προϊόντα του κατασκευαστή. Μόνο έται προστατεύεται η μπαταρία από μια επικίνδυνη υπερφόρτιση.

Προστατεύετε την μπαταρία από υπερβολικές θερμοκρασίες, π. χ. ακόμη και από συνεχή ηλιακή ακτινοβολία, φωτιά, ρύπανση, νερό και υγρασία. Υπάρχει κίνδυνος έκρηξης και βραχυκυκλώματος.

▶ Μη χρησμοποιείτε το ηλεκτρικό εργαλείο και τα καρφιά σε πάρα πολύ μαλακά υλικά (π.χ. ξύλο, ελαφρά δομικά υλικά). Τα καρφιά μπορούν να ξετρυπήσουν το υπόστρωμα και να προκαλέσουν τραυματισμούς.
▶ Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο και τα καρφιά σε πάρα πολύ σκληρά υλικά (π.χ. υψηλής αντοχής χάλυβας, πάρα πολύ σκληρή φυσική πέτρα) καθώς και σε τύπους μπετόν με υψηλή αντοχή σε σύνθλιψη ή με αδρανή υλικά με υψηλή αντοχή σε σύνθλιψη. Εάν το υλικό είναι πολύ σκληρό, το καρφί μπορεί να εξοστρακιστεί, να σπάσει και να εκτοξευθεί και να χτυπήσει εσάς ή άλλα άτομα και να προκαλέσει τραυματισμούς.

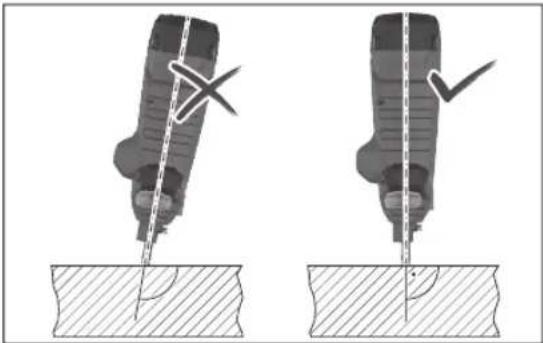

▶ Μην κρατάτε το ηλεκτρικό εργαλείο ποτέ σε μια οξεία γωνία ως προς το υπόστρωμα. Το ηλεκτρικό εργαλείο

πρέπει να είναι κάθετο στο υπόστρωμα. Πάνω στο υπόστρωμα δεν πρέπει να υπάρχει καθόλου ρύπανση.

▶ Μην απενεργοποίησετε ή μην απομακρύνετε το στοιχείο επαφής. Το στοιχείο επαφής χρησιμεύει ως μηχανισμός ασφαλείας για τη μείωση του κινδύνου μιας ακούσια ενεργοποίησης. Η απενεργοποίηση αυτού του εξαρτήματος μπορεί να οδηγήσει σε μια ακούσια ενεργοποίηση.
Χρησιμοποιείτε το ηλεκτρικό εργαλείο μόνο, όταν το στοιχείο επαφής λειτουργεί σωστά. Όταν το στοιχείο επαφής είναι ελαττωματικό, μπορεί το ηλεκτρικό εργαλείο να ενεργοποιηθεί απροσμενα.
Γεμίζετε πάντοτε πρώτα με καρφιά τον γεμιστήρα του ηλεκτρικού εργαλείου, προτού τοποθετήστε την μπαταρία. Έτσι μειώνεται ο κίνδυνος να καρφώσετε κατά λάθος ένα καρφί και να τραυματιστήκατε εσείς ή να τραυματίσετε άλλα άτομα.
▶ Μην καρφώνετε τα καρφιά ποτέ κοντά σε εύφλεκτα υλικά. Σε ορισμένους τύπους καρφιών, κατά το κάρφωμα μπορούν να δημιουργηθούν σπινθήρες από το στοιχείο επαφής.

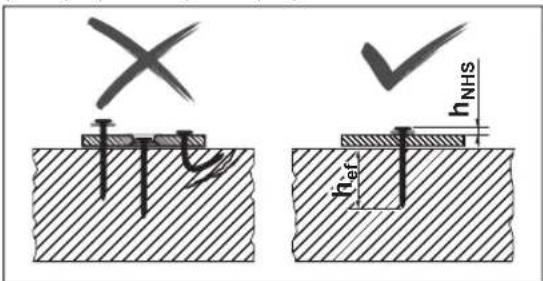

▶ Μην καρφώσετε ένα καρφί πάνω σε ένα άλλο καρφί. Αυτό μπορεί να προκαλέσει την εκτροπή του καρφιού ή την απροσδόκητη αντίδραση του ηλεκτρικού εργαλείου.

Περιγραφή προϊόντος και ισχύος

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Η μη τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς.

Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των οδηγιών λειτουργίας.

Χρήση σύμφωνα με τον σκοπό προορισμού

Το ηλεκτρικό εργαλείο προορίζεται για την τοποθέτηση καρφιών σε σκληρά υλικά, όπως μπετόν (π.χ. χυτό μπετόν, πρεσαριστές συνδέσεις) και χάλυβας (π.χ. δομικός χάλυβας, χάλυβας θερμής έλασης).

Το ηλεκτρικό εργαλείο δεν επιτρέπεται να χρησιμοποιείται σε πολύ μαλακές επιφάνειες (π.χ. ξύλο, υλικά ελαφρών κατασκευών) ή πολύ σκληρές επιφάνειες (π.χ. χάλυβας υψηλής αντοχής). Το ηλεκτρικό εργαλείο δεν επιτρέπεται επίσης να χρησιμοποιείται στα ακόλουθα υποστρώματα: Φυσική πέτρα, κάθετοι αρμοί κονιάματος, κούφια τούβλα, τούβλα, γλασαρισμένα τούβλα, γυαλί, επισκληρυμένος χάλυβας, εργαλειοχάλυβας, χάλυβας ελατηρίων, χυτοσίδηρος, ραφές συγκόλλησης.

Πριν τη χρήση ελέγξτε την καταλληλότητα του υποστρώματος (βλέπε «'Ελεγχος της καταλληλότητας του υποστρώματος», Σελίδα 136).

Το ηλεκτρικό εργαλείο προορίζεται μόνο για τη χρήση με το χέρι.

Το ηλεκτρικό εργαλείο προορίζεται για χρήση στον εσωτερικό χώρο.

Απεικονιζόμενα στοιχεία

Η αρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα γραφικών.

(1) Πλήκτρο On/Off (διασύνδεση χρήστη)
(2) Ένδειξη κατάστασης ηλεκτρικού εργαλείου (διεπαφή χρήστη)
(3) Ένδειξη της κατάστασης φόρτισης της μπαταρίας (διεπαφή χρήστη)
(4) Πλήκτρο Επαναφορά (Reset) (διεπαφή χρήστη)
(5) Διακόπτης απασφάλισης της σκανδάλης
(6) Σκανδάλη
(7) Χειρολαβή (μονωμένη επιφάνεια λαβής)
(8) Διεπαφή χρήστη
(9) Πλήκτρο απασφάλισης της μπαταρίας ^a)

(10) Μπαταρία ^a)

(11) Μοχλός απασφάλισης του γεμιστήρα

(12) Γεμιστήρας

(13) Πόδι στήριξης

(14) Ωθητήρας γεμιστήρα

(15) Πλήκτρο Ωθητήρας γεμιστήρα

(16) Κουμπί απασφάλισης στοιχείου επαφής

(17) Στάνταρ στοιχείο επαφής

(18) Στόμιο

(19) Φως εργασίας

(20) Διακόπτης οδηγού βάθους

(21) Πείρος ξετρυπήματος

(22) Ταινία καρφιών ^a)

(23) Στοιχείο επαφής λεπτό (GNB 18V-40)

(24) Μαγνητικός δακτύλιος (GNB 18V-40)

(25) Άγκιστρο ανάρτησης

a) Autó to εξάρτημα δεν ανήκει στα στάνταρ υλικά παράδοσης.

Τεχνικά στοιχεία

Καρφωτικό μπαταρίας GNB 18V-38 GNB 18V-40
Κωδικός αριθμός		3 601 JL7 000 3 601 JL7 001
Ονομαστική τάση V= 18 18
Σύστημα ενεργοποίησης Μεμονωμένο κάρφωμα με		σειρά ασφαλείας	Μεμονωμένο κάρφωμα με σειρά ασφαλείας

134 | Ελληνικά

Καρφωτικό μπαταρίας GNB 18V-38 GNB 18V-40
Μέγ. συχνότητα τοποθέτησης καρφιών (με μπαταρία ≥ 4 Ah)	s^-1	2	2
Αντικείμενο καρφώματος
– Τύπος Καρφί Καρφί
– Μήκος mm 13-38 13-40
– Διάμετρος στελέχους mm 2,7-3 2,7-3
Περιεχόμενο στάνταρ γεμιστήρα Καρφιά 22 22
Διαστάσεις χωρίς μπαταρία (μήκος × πλάτος × ύψος) mm 405 × 138 × 309 405 × 138 × 309
Βάρος με μπαταρίαA)	kg 4,4-5,4 4,4-5,4
Βάρος χωρίς μπαταρία kg	4,1	4,1
Συνιστώμενη θερμοκρασία περιβάλλοντος κατά τη φόρτιση	°C	0 ... +35	0 ... +35
Επιτρεπόμενη θερμοκρασία περιβάλλοντος κατά τη λει- τουργίαB)	°C	-5 ... +50	-5 ... +50
Επιτρεπόμενη θερμοκρασία περιβάλλοντος κατά την απο- θήκευση	°C	-20 ... +50	-20 ... +50
Συμβατές μπαταρίες		GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...
Συνιστώμενες μπαταρίες για πλήρη ισχύ		ProCORE18V...≥ 4 Ah	ProCORE18V...≥ 4 Ah
Συνιστώμενοι φορτιστές		GAL 18...GAX 18V...GAL 36...	GAL 18...GAX 18V...GAL 36...

A) Ανάλογα με τη χρησιμοποιούμενη μπαταρία
B) Περιορισμένη ισχύς στις θερμοκρασίες < 0 °C
Οι τιμές μπορεί να διαφέρουν ανάλογα με το προϊόν και υπόκεινται σε συνθήκες εφαρμογής καθώς και περιβάλλοντος. Περισσότερες πληροφορίες κάτω από www.bosch-professional.com/wac.

Πληροφορίες θορύβου/κραδασμών

Τιμές εκπομπής θορύβου υπολογισμένες κατά EN 60745-2-16.

Η σταθμισμένη Α ηχητική στάθμη του ηλεκτρικού εργαλείου ανέρχεται τυπικά στις ακόλουθες τιμές: Στάθμη ηχητικής πίεσης 85 dB(A), στάθμη ηχητικής ισχύος 96 dB(A). Ανασφάλεια K = 3 dB.

Φοράτε προστασία ακοής!

Συνολικές τιμές ταλαντώσεων α _h (διανυσματικό άθροισμα τριών κατευθύνσεων) και ανασφάλεια Κ υπολογισμένες κατά EN 60745-2-16:

$$ a _ {n} = 5, 7 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$

Η στάθμη κραδασμών και η τιμή εκπομπής θορύβου που αναφέρονται σ' αυτές τις οδηγίες έχουν μετρηθεί σύμφωνα με μια τυποποιημένη μέθοδο μέτρησης και μπορούν να χρησιμοποιηθούν στη σύγκριση των διαφόρων ηλεκτρικών εργαλείων. Ειναι επίσης κατάλληλες για μια προσωρινή εκτίμηση της εκπομπής κραδασμών και θορύβου.

Η αναφερόμενη στάθμη κραδασμών και τιμή εκπομπής δορύβου αντιπροσωπεύουν τις βασικές χρήσεις του ηλεκτρικού εργαλείου. Σε περίπτωση όμως που το ηλεκτρικό εργαλείο χρησιμοποιηθεί διαφορετικά με μη προτεινόμενα εξαρτήματα ή χωρίς επαρκή συντήρηση, τότε η στάθμη κραδασμών και η τιμή εκπομπής δορύβου αποκλίνουν. Αυτό μπορεί να αυξήσει ση-

μαντικά την εκπομπή κραδασμών και θορύβου κατά τη συνολική διάρκεια του χρόνου εργασίας.

Για την ακριβή εκτίμηση των εκπομπών κραδασμών και θορύβου θα πρέπει να λαμβάνονται επίσης υπόψη και οι χρόνοι κατά τη διάρκεια των οποίων το εργαλείο είναι απενεργοποιημένο ή λειτουργεί, χωρίς όμως στην πραγματικότητα να χρησιμοποιείται. Αυτό μπορεί να μειώσει σημαντικά τις εκπομπές κραδασμών και θορύβου κατά τη συνολική διάρκεια του χρόνου εργασίας.

Γι' autò, πριν αρχίσουν οι επιπτώσεις των κραδασμών, πρέπει να καθορίζετε συμπληρωματικά μέτρα ασφαλείας για την προστασία του χειριστή όπως: Συντήρηση του ηλεκτρικού εργαλείου και των εξαρτημάτων που χρησιμοποιείτε, διατήρηση ζεστών των χεριών, οργάνωση της εκτέλεσης των διάφορων εργασιών.

Μπαταρία

Η εταιρεία Bosch πουλάει εργαλεία μπαταρίας επίσης και χωρίς μπαταρία. Εάν στα υλικά παράδοσης του ηλεκτρικού εργαλείου σας περιλαμβάνεται μια μπαταρία, μπορείτε να το βρείτε στη συσκευασία.

Φόρτιση μπαταρίας

Χρησιμοποιείτε μόνο τους φορτιστές που αναφέρονται στα Τεχνικά στοιχεία. Μόνο αυτοί οι φορτιστές είναι εναρ-

μονισμένοι με την μπαταρία ιόντων λιθίου (Li-Ion) που χρησιμοποιείται στο ηλεκτρικό σας εργαλείο.

Υπόδειξη: Οι μπαταρίες ιόντων λιθίου λόγω διεθνών κανονισμών μεταφοράς παραδίδονται μερικώς φορτισμένες. Για την εξασφάλιση της πλήρους ισχύος της μπαταρίας, φορτίστε την μπαταρία πλήρως πριν την πρώτη χρήση.

Τοποθέτηση της μπαταρίας

Τοποθετήστε τη φορτισμένη μπαταρία στην υποδοχή της μπαταρίας, μέχρι να ασφαλίσει.

Αφαίρεση της μπαταρίας

Για να αφαιρέσετε την μπαταρία πατήστε το πλήκτρο απα- σφάλισης της μπαταρίας και τραβήξτε την μπαταρία έξω. Μην εφαρμόσετε εδώ καμία βία.

Η μπαταρία διαθέτει 2 βαθμίδες ασφάλισης, οι οποίες πρέπει να εμποδίζουν την ππώση της μπαταρίας, όταν πατηθεί κατά λάθος το πλήκτρο απασφάλισης της μπαταρίας. Όταν η μπαταρία είναι τοποθετημένη μέσα στο ηλεκτρικό εργαλείο, παραμένει στη σωστή θέση χάρη στην πίεση ενός ελατηρίου.

'Ενδειξη της κατάστασης φόρτισης της μπαταρίας

Υπόδειξη: Κάθε τύπος μπαταρίας δε διαθέτει μια ένδειξη της κατάστασης φόρτισης.

Οι πράσινες φωτοδίοδοι (LED) της ένδειξης της κατάστασης φόρτισης της μπαταρίας δείχνουν την κατάσταση φόρτισης της μπαταρίας. Για λόγους ασφαλείας η εξακρίβωση της κατάστασης φόρτισης είναι δυνατή μόνο σε περίπτωση ακινητοποίησης του ηλεκτρικού εργαλείου.

Πατήστε το πλήκτρο για την ένδειξη της κατάστασης φόρτισης ⊗ ή ένα να εμφανίσετε την κατάσταση φόρτισης. Αυτό εί- ναι επίσης δυνατό σε περίπτωση που έχει αφαιρεθεί η μπατα- ρία.

'Οταν μετά το πάτημα του πλήκτρου για την ένδειξη της κατάστασης φόρτισης δεν ανάβει καμία φωτοδίοδος (LED), η μπαταρία είναι ελαττωματική και πρέπει να αντικατασταθεί.

Η κατάσταση φόρτισης της μπαταρίας εμφανίζεται επίσης στη διασύνδεση χρήστη (βλέπε «Ένδειξη της κατάστασης», Σελίδα 139).

Τύπος μπαταρίας GBA 18V...

Φωτοδίοδος (LED) Χωρητικότητα

Διαρκές φως 3 × πράσινο 60–100 %

Διαρκές φως 2 × πράσινο 30–60 %

Διαρκές φως 1 × πράσινο 5–30 %

Αναβοσβήνον φως 1 × πράσινο 0–5 %

Τύπος μπαταρίας ProCORE18V...

Φωτοδίοδος (LED) Χωρητικότητα

Διαρκές φως 5 × πράσινο 80–100 %

Διαρκές φως 4 × πράσινο 60–80 %

Διαρκές φως 3 × πράσινο 40–60 %

Διαρκές φως 2 × πράσινο 20–40 %

Διαρκές φως 1 × πράσινο 5–20 %

Αναβοσβήνον φως 1 × πράσινο 0–5 %

Υποδείξεις για τον άριστο χειρισμό της μπαταρίας

Προστατεύετε την μπαταρία από υγρασία και νερό.

Αποθηκεύετε την μπαταρία μόνο σε μια περιοχή θερμοκρασίας από –20 °C έως 50 °C. Μην αφήνετε για παράδειγμα την μπαταρία το καλοκαίρι μέσα στο autokίνητο.

Καθαρίζετε κάπου-κάπου τις σχισμές αερισμού της μπαταρίας με ένα μαλακό, καθαρό και στεγνό πινέλο.

'Ενας σημαντικά μειωμένος χρόνος λειτουργίας μετά τη φόρτιση σημαίνει ότι η μπαταρία εξαντλήθηκε και πρέπει να αντικατασταθεί.

Προσέξτε στις υποδείξεις απόσυρσης.

Συναρμολόγηση

Αφαιρέστε την μπαταρία πριν από κάθε εργασία στο ηλεκτρικό εργαλείο (π.χ. συντήρηση, αλλαγή εξαρτήματος κ.λπ.) από το ηλεκτρικό εργαλείο. Σε περίπτωση αθέλητης ενεργοποίησης του διακόπη On/Off υπάρχει κίνδυνος τραυματισμού.

Τοποθέτηση/αλλαγή γεμιστήρα (βλέπε εικόνα Α)

Τοποθετήστε τον γεμιστήρα (12) στο ηλεκτρικό εργαλείο και αφήστε τον να ασφαλίσει.

Για την αλλαγή του γεμιστήρα πατήστε τον μοχλό απασφάλισης (11) προς τη φορά των δεικτών του ρολογιού. Αφαιρέστε τον γεμιστήρα με ελαφριά περιστροφή από το ηλεκτρικό εργαλείο.

Γέμισμα/άδειασμα του γεμιστήρα (βλέπε εικόνα Β)

Na είστε προσεκτικοί, όταν χειρίζεστε τα καρφιά, ειδικά όταν φορτώνετε και εκφορτώνετε καρφιά. Τα καρφιά έχουν αιχμηρά σημεία, που μπορεί να προκαλέσει τραυματισμούς.
Χρησμοποιείτε αποκλειστικά καρφιά,που συνιστώνται από την εταιρεία Bosch για το ηλεκτρικό εργαλείο. Η χρήση ανεπίτρεπτων καρφιών μπορεί να προξενήσει ζημιά στο ηλεκτρικό εργαλείο και να προκαλέσει τραυματισμούς. Κατά τη διάρκεια της εργασίας κρατάτε το ηλεκτρικό εργαλείο στον γεμιστήρα έτσι, ώστε το στόμιο (18) να μην είναι στραμμένο ούτε πάνω στο ίδιο σας το σώμα ούτε και πάνω σε άλλα άτομα.

136 | Ελληνικά

Επιλογή καρφιών ανάλογα με τον σκοπό χρήσης:

Ονομασία Αριθμός παραγγελίας	Καταλλη-λότητα για	Μήκος (mm)	Διάμετρος (mm) Υλικό Χρώμα ταινί-Στέλεχος Κεφαλή	ας καρφιών
NB-16 1 600 A02 F4K Μπετόν 16 2,7		(λείο)	6,25 Ανθρακούχος χάλυβας, ηλε-κτρογαλβανισμένος	μπλε
NB-19 1 600 A02 F4L 19
NB-25 1 600 A02 F4M 25
NB-32 1 600 A02 F4N 32
NB-38 1 600 A02 F4P 38
NK-35 1 600 A02 F4R 35 2,7		(ρικνωμένο)
NM-13 1 600 A02 F4S Χάλυβας	13 3	(βαθμιδωτό)		μαύρη
NM-16 1 600 A02 F4T 16
NM-19 1 600 A02 F4U 19
GNB 18V-40:
NB-40 1 600 A02 R7F Μπετόν 40 2,7		(λείο)	6,25 Ανθρακούχος χάλυβας, ηλε-κτρογαλβανισμένος	μπλε

Γέμισμα του γεμιστήρα:

• Καθαρίστε, όταν χρειάζεται, τον ωθητήρα του γεμιστήρα (14) και τον γεμιστήρα (12), π.χ. με ένα πινέλο.
• Πατήστε το πλήκτρο (15) στον ωθητήρα του γεμιστήρα (14) και σπρώξτε τον μέχρι να ασφαλίσει στην κατεύθυνση του ανοίγματος του γεμιστήρα.
• Σπρώξτε μια κατάλληλη ταινία καρφιών (22) στο άνοιγμα του γεμιστήρα. Ο στάνταρ γεμιστήρας μπορεί να πληρωθεί το πολύ με 2 ταινίες καρφιών, ο διευρυμένος γεμιστήρας (εξάρτημα) με 4.
• Πατήστε το πλήκτρο (15) στον ωθητήρα του γεμιστήρα (14) και σπρώξτε τον μέχρι τέρμα προς τα εμπρός.

Υπόδειξη: Εάν απομένουν μόνο 2 καρφιά στον γεμιστήρα (12), το στοιχείο επαφής (17) δεν μπορεί πλέον να πιεστεί και δεν μπορεί να ενεργοποιηθεί καμία διαδικασία καρφώματος. Γεμίστε τον γεμιστήρα.

'Αδειασμα του γεμιστήρα:

• Πατήστε το πλήκτρο (15) στον ωθητήρα του γεμιστήρα (14) και σπρώξτε τον μέχρι να ασφαλίσει στην κατεύθυνση του ανοίγματος του γεμιστήρα.
• Γυρίστε τον γεμιστήρα έτσι, ώστε να μπορεί η ταινία καρφιών (22) να γλιστρήσει έξω από το άνοιγμα του γεμιστήρα.

Αφαίρεση/αλλαγή του στοιχείου επαφής (βλέπε εικόνα Ρ)

Το στοιχείο επαφής μπορεί να αφαιρεθεί για καθαρισμό ή αλ- λαγή.

GNB 18V-38: Χρησιμοποιείτε αποκλειστικά το στάνταρ στοιχείο επαφής (17).

GNB 18V-40: Ανάλογα με την προβλεπόμενη χρήση, χρησιμοποιήστε το κατάλληλο στοιχείο επαφής:

• Το στάνταρ στοιχείο επαφής (17) είναι κατάλληλο για το κάρφωμα καρφιών και (σε συνδυασμό με τον μαγνητικό δακτύλιο (24)) για την τοποθέτηση υλικών στερέωσης από χάλυβα.
• Το λεπτό στοιχείο επαφής (23) είναι κατάλληλο για την τοποθέτηση υλικών στερέωσης από συνθετικό υλικό.

Αφαιρέστε την μπαταρία (10). Αδειάστε τον γεμιστήρα (12) και αφαιρέστε τον.

Τραβήξτε το κουμπί απασφάλισης (16) του στοιχείου επαφής και τραβήξτε το στοιχείο επαφής (17) ή (23) από το πλεκτρικό εργαλείο.

Σπρώξτε το καθαρό ή το νέο στοιχείο επαφής (17) ή (23) μέχρι να ασφαλίσει στο ηλεκτρικό εργαλείο.

Λειτουργία

Θέση σε λειτουργία

Ενεργοποίηση/απενεργοποίηση

Για την ενεργοποίηση του ηλεκτρικού εργαλείου πατήστε το πλήκτρο On/Off (1) στη διασύνδεση χρήστη τόσο, μὲχρι η διασύνδεση χρήστη να ανάψει.

Για την απενεργοποίηση του ηλεκτρικού εργαλείου πατήστε εκ νέου το πλήκτρο On/Off (1).

Το ηλεκτρικό εργαλείο απενεργοποιείται μετά από 30 λεπτά αυτόματα, όταν δε χρησιμοποιείται.

'Ελεγχος της καταλληλότητας του υποστρώματος

Ελέγξτε την καταλληλότητα του υποστρώματος πριν το φόρτωμα του ηλεκτρικού εργαλείου με καρφιά ή τη στερέωσή του.

Το υπόστρωμα πρέπει να είναι επίπεδη και χωρίς υπολείμματα.

Για να ελέγξετε τη σκληρότητα του υλικού του υποστρώματος, χρησιμοποιήστε ένα καρφί ως πόντα. Χτυπήστε το με ένα σφυρί στο υλικό με ένα δυνατό χτύπημα. Ελέγξετε το αποτέλεσμα:

• Η μύτη του καρφιού είναι αμβλύ: Το υπόστρωμα είναι πολύ σκληρό και ακατάλληλο, το καρφί θα μπορούσε να εξοστρακιστεί.
• Το υλικό σχίζεται ή θρυμματίζεται: Το υπόστρωμα είναι πολύ εὐθραυστο και ακατάλληλο. Τα σωματίδια θα μπορούσαν να χτυπήσουν εσάς ή άλλα άτομα ή το καρφί θα μπορούσε να διεισδύσει εντελώς στο υπόστρωμα.
• Με το χτύπημα του σφυριού το καρφί βυθίζεται στο υπόστρωμα: Το υπόστρωμα είναι πολύ μαλακό και ακατάλληλο, το καρφί θα μπορούσε να διεισδύσει εντελώς στο υπόστρωμα.
• Το καρφί αφήνει μια μικρή εσοχή στο υπόστρωμα: Το υπόστρωμα είναι κατάλληλο για τη στερέωση προσάρτηση.

Ενεργοποίηση της διαδικασίας καρφώματος

• Ενεργοποιήστε το ηλεκτρικό εργαλείο.
• Πατήστε τον διακόπτη απασφάλισης (5) προς τα αριστερά, για την απασφάλιση της σκανδάλης (6) (βλέπε εικόνα D).
• Προσέξτε να κρατάτε σταθερά το ηλεκτρικό εργαλείο από τη λαβή (7).
  – Πατήστε το στοιχείο επαφής (17) μέχρι τέρμα πάνω στο υπόστρωμα. Με πατημένο μέσα το στοιχείο επαφής, ανάβει το φως εργασίας (19) και επιτρέπει τον φωτισμό του χώρου εργασίας σε δυσμενείς συνθήκες φωτισμού.
• Στη συνέχεια πατήστε σύντομα τη σκανδάλη (6) και αφήστε την ξανά ελεύθερη. Έτσι καρφώνεται ένα καρφί στο υπόστρωμα.
• Υπόδειξη: Η σκανδάλη (6) πρέπει να πατηθεί εντός 2 s αφού πατηθεί μέσα το στοιχείο επαφής (17). Διαφορετικά, το ηλεκτρικό εργαλείο περνά στην ασφαλή κατάσταση και η διαδικασία καρφώματος πρέπει να ξεκινήσει εκ νέου.
• Για μια περαιτέρω διαδικασία καρφώματος σηκώστε το ηλεκτρικό εργαλείο εντελώς από το υπόστρωμα και ακουμπήστε το ξανά σταθερά στην επόμενη επιθυμητή θέση.
• Στα διαλείμματα της εργασίας και το τέλος της εργασίας ασφαλίζετε τη σκανδάλη (6), σπρώχνοντας τον διακόπτη απασφάλισης (5) προς τα δεξιά (βλέπε εικόνα D).

Υπόδειξη: Μια ασφάλεια εμποδίζει την ενεργοποίηση, όταν το στοιχείο επαφής (17) δεν είναι εντελώς πατημένο μέσα ή η σκανδάλη (6) ανάμεσα στις διαδικασίες καρφώματος δεν αφέθηκε ελεύθερη.

Οδηγίες εργασίας

Αφαιρέστε την μπαταρία πριν από κάθε εργασία στο ηλεκτρικό εργαλείο (π.χ. συντήρηση, αλλαγή εξαρτήματος κ.λπ.) από το ηλεκτρικό εργαλείο. Σε περίπτωση αθέλητης ενεργοποίησης του διακόπτη On/Off υπάρχει κίνδυνος τραυματισμού.

Πριν από κάθε έναρξη της εργασίας ελέγξτε την άψογη λει- τουργία των διατάξεων ασφαλείας και ενεργοποίησης καθώς και τη καλή προσαρμογή όλων των βιδών και παξιμαδιών. Αποσυνδέστε ένα ηλεκτρικό εργαλείο που είναι ελαπτωματικό ή δε λειτουργεί άψογα αμέσως από την παροχή ενέργειας και επικοινωνήστε με ένα εξουσιοδοτημένο κέντρο εξυπηρέτησης πελατών Bosch.

Μην εκτελέσετε καμία μη ενδεδειγμένη παραποίηση στο ηλεκτρικό εργαλείο. Μην αποσυναρμολογήσετε ή μην μπλοκάρετε κανένα εξάρτημα του ηλεκτρικού εργαλείου. Μην εκτελέσετε καμία «επισκευή ανάγκης» με ακατάλληλα μέσα.

Αποφεύγετε κάθε αποδυνάμωση και ζημιά του ηλεκτρικού εργαλείου, π.χ. με:

• κρούση ή χάραξη,
• μετασκευές που δεν είναι εγκεκριμένες από τον κατα- σκευαστή,
• πτώση ή ολίσθηση πάνω στο δάπεδο,
• χειρισμό ως σφυρί,
• κάθε είδος χρήσης βίας.

Στα μεγάλα διαλείμματα της εργασίας ή στο τέλος της εργασίας απενεργοποιήστε το ηλεκτρικό εργαλείο, αφαιρέστε την μπαταρία και αδειάστε κατά το δυνατόν τον γεμιστήρα.

Προδιαγραφές για τη διαδικασία καρφώματος

Κατά τις εργασίες στερέωσης προσέξτε τις προδιαγραφές του κατασκευαστή για τα προς στερέωση υλικά καθώς και τα αντίστοιχα κατασκευαστικά σχέδια.

Βεβαιωθείτε, τι βρίσκεται κάτω ή πίσω από το επεξεργαζόμενο κομμάτι σας. Μην καρφώσετε κανένα καρφί σε τοίχους, οροφές ή δάπεδα, όταν από πίσω βρίσκονται άτομα. Τα καρφιά θα μπορούσαν να ξετρυπήσουν το υπόστρωμα και να τραυματίσουν κάποιον.

Τα καρφιά πρέπει να καρφώνονται πάντοτε κάθετα στο υπόστρωμα.

Μην καρφώσετε κανένα καρφί πάνω σε ένα ήδη καρφωμένο καρφί. Σε αυτή την περίπτωση μπορεί το καρφί να παραμορφωθεί, τα καρφιά μπορούν να μαγκώσουν ή το ηλεκτρικό εργαλείο μπορεί να κινηθεί ανεξέλεγκτα.

X hNHS h_eff

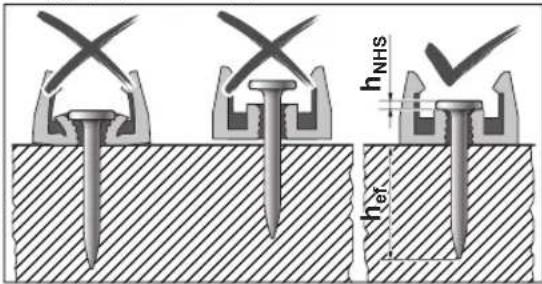

Ελέγξτε, εάν τα καρφιά έχουν καρφωθεί σωστά. Για μια ασφα-

λή στερέωση, δεν πρέπει να βρίσκονται ούτε πολύ ψηλά ούτε πολύ χαμηλά ή να είναι λυγισμένα.

hNHS hef

GNB 18V-40: Ελέγξτε επίσης κατά την τοποθέτηση των στοιχεία στερέωσης, εάν τα καρφιά καρφώθηκαν σωστά.

Εάν το μπετόν καταστραφεί από αποτυχημένες διαδικασίες καρφώματος, πρέπει να επισκευαστεί σύμφωνα με τους αναγνωρισμένους κανόνες.

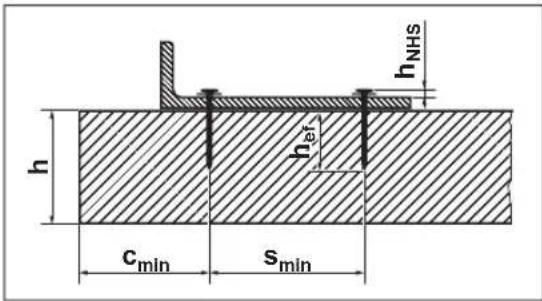

h h_NHS h_eff c_min s_min

Tic akólouθες πληροφορίες θα τις βρείτε στην τεκμηρίωση των καρφιών της Bosch κάτω από http://www.bosch-pt.com:

• Απόσταση κεφαλής καρφιού h NHS
• Ωφέλιμο μήκος αγκύρωσης h ef
• Ελάχιστο πάχος του στοιχείου από μπετόν h
• Ελάχιστη απόσταση μεταξύ δύο καρφιών s min
• Ελάχιστη απόσταση από την ακμή c min
• Συνιστώμενα φορτία

Τοποθέτηση των στοιχείων στερέωσης (GNB 18V-40) (βλέπε εικόνες Ε−F)

Με το ηλεκτρικό εργαλείο μπορείτε να τοποθετήσετε ξεχωριστά στοιχεία στερέωσης από συνθετικό υλικό ή χάλυβα στο υπόστρωμα.

Παραδείγματα για στοιχεία στερέωσης:

	Αριθμός παραγ- Περιγραφή γελίας
	1 600 A03 2G6 Σφιγκτήρας σωλήνα 16 mm
	1 600 A03 2G7 Σφιγκτήρας σωλήνα 20 mm
	1 600 A03 2G8 Σφιγκτήρας σωλήνα 25 mm
	1 600 A03 2G9 Σφιγκτήρας σωλήνα 32 mm
	1 600 A03 2GA Σφιγκτήρας σωλήνα 40 mm
	1 600 A03 2GB Στήριγμα καλωδίων (μο- νόπλευρο) για 8 καλώδια

Αριθμός παραγ- γελίας Περιγραφή

1 600 A03 2GC Στήριγμα καλωδίων (δίπλευ- ρο) για 16 καλώδια

1 600 A03 2GD Βάση στήριξης καλωδίων για 20 καλώδια

1 600 A03 2GE Βάση στήριξης καλωδίων για 40 καλώδια

1 600 A03 2GF Βάση στήριξης για δεματικά καλωδίων

1 600 A03 2GG Δεματικά καλωδίων 8-32 mm

1 600 A03 2GH Δεματικά καλωδίων 16-63 mm

Μια πλήρη προσφορά των στοιχείων στερέωσης Bosch θα βρείτε στην ηλεκτρονική διεύθυνση www.bosch-pt.com.

Χρησμοποιείτε αποκλειστικά στοιχεία στερέωσης, που συνιστώνται από την εταιρεία Bosch για το ηλεκτρικό εργαλείο σας. Η χρήση ανεπίτρεπτων στοιχείων στερέωσης μπορεί να προξενήσει ζημιά στο ηλεκτρικό εργαλείο και να προκαλέσει τραυματισμούς.

Για στοιχεία στερέωσης από συνθετικό υλικό τοποθετήστε το λεπτό στοιχείο επαφής (23) (βλέπε εικόνα Ε).

Για στοιχεία στερέωσης από χάλυβα τοποθετήστε το στάνταρ στοιχείο επαφής (17) (βλέπε εικόνα Τ). Σπρώξτε τον μαγνητικό δακτύλιο (24) πλάγια πάνω από την άκρη του στοιχείου επαφής και αφήστε τον να ασφαλίσει.

Τοποθετήστε ένα στοιχείο στερέωσης με την προβλεπόμενη δίοδος καρφιού στο στοιχείο επαφής (23) ή στον μαγνητικό δακτύλιο (24).

▶ Τοποθετείτε πάνω πάντοτε μόνο ένα ξεχωριστό στοιχείο στερέωσης. Περισσότερα στοιχεία το ένα πάνω από το άλλο μπορεί να οδηγήσουν σε τραυματισμούς ή ζημιές.

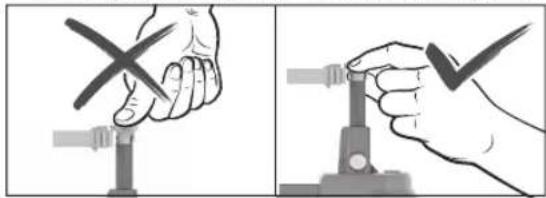

Κρατάτε τα χέρια κατά την τοποθέτηση του στοιχείου στερέωσης πάντοτε στα πλάγια του στομίου. Κατευθύνετε το στόμιο πάντοτε μακριά από σας ή άλλα άτομα. Μην πιέσετε το στοιχείο επαφής προς τα μέσα. Κρατάτε τα δάκτυλά σας μακριά από τη σκανδάλη. Από μια ξαφνική ενεργοποίηση μπορεί να απελευθερωθεί ένα καρφί, πράγμα που μπορεί να οδηγήσει σε τραυματισμό ή ζημιά στο ηλεκτρικό εργαλείο.

Πιέστε το στοιχείο επαφής με τοποθετημένο το στοιχείο στερέωσης πάνω στο υπόστρωμα. Ενεργοποιήστε τη διαδικασία καρφώματος, όπως συνήθως.

Ρύθμιση του οδηγού βάθους

Ρυθμίστε το βάθος εισαγωγής με τον διακόπτη οδηγού βάθους (20) έτσι, ώστε να επιτευχθεί η σωστή τιμή για την απόσταση της κεφαλής του καρφιού h_NIS .

Καρφί πολύ βαθιά: Σπρώξτε τον διακόπτη του οδηγού βάθους (20) προς τα δεξιά. Εάν τα καρφιά συνεχίζουν να εισέρχονται πολύ βαθιά, χρησιμοποιήστε μακρύτερα καρφιά.

Καρφί όχι αρκετά βαθιά: Σπρώξτε τον διακόπη του οδηγού βάθους (20) προς τα αριστερά. Εάν τα καρφιά συνεχίζουν να μην εισέρχονται αρκετά βαθιά, χρησιμοποιήστε κοντύτερα καρφιά.

Αποκατάσταση εμπλοκών/επαναφορά (Reset)

Αποκαταστήστε τις εμπλοκές, όταν η ένδειξη κατάστασης (2) ανάβει κόκκινη ή πορτοκαλί ή όταν τα καρφιά δεν εισέρχονται πλέον σωστά.

• Αφαιρέστε την μπαταρία (10). Αδειάστε τον γεμιστήρα (12) και αφαιρέστε τον. Αφαιρέστε το στοιχείο επαφής (17).
• Ελέγξτε τον γεμιστήρα (12) και απομακρύνετε τη ρύπανση, τα υπολείμματα και τα ξένα σώματα.
  – Ελέγξτε το στοιχείο επαφής (17) και απομακρύνετε τα καρφιά, τεμαχίδια καρφών, υπολείμματα ή ξένα σώματα με τον πείρο ξετρυπήματος (21). Προσέξτε εδώ, να μην υποστεί ζημιά το στοιχείο επαφής.
• Τοποθετήστε ξανά διαδοχικά το στοιχείο επαφής (17), τον γεμιστήρα (12) και την μπαταρία (10).
• Πατήστε το πλήκτρο (15) στον ωθητήρα του γεμιστήρα (14) και σπρώξτε τον μέχρι να ασφαλίσει στην κατεύθυνση του ανολγματος του γεμιστήρα.
• Ενεργοποιήστε το ηλεκτρικό εργαλείο.
• Πατήστε το πλήκτρο Επαναφορά (Reset) (4) για 5 s, μέχρι η ένδειξη κατάστασης (2) να αρχίσει να αναβοσβήνει.
• Πιέστε το στοιχείο επαφής (17) πάνω σε έναν ξύλινο τάκο ή κάτι παρόμοιο και πατήστε την σκανδάλη (6). Έτοι μπορεί ο κινητήρας να φέρει το έμβολο κρούσης στη σωστή θέση.
  – Εάν διαπιστωθεί ένα περαιτέρω σφάλμα, το ηλεκτρικό εργαλείο δεν επιστρέφει στην κανονική λειτουργία, αλλά το περαιτέρω σφάλμα εμφανίζεται στην ένδειξη κατάστασης (2).

Αποσυναρμολόγηση του ποδιού στήριξης

Το πόδι στήριξης (13) διευκολύνει την κάθετη ευθυγράμμιση του ηλεκτρικού εργαλείου σε επίπεδο υπόστρωμα.

Για εργασίες σε μη επίπεδο υπόστρωμα μπορείτε να αποσυναρμολογήσετε το πόδι στήριξης (13). Σπρώξτε το γι' αυτό προς τα πίσω από τον γεμιστήρα (12).

Ανάρτηση του ηλεκτρικού εργαλείου

Με το άγκιστρο ανάρτησης (25) μπορείτε να στερεώσετε το απενεργοποιημένο ηλεκτρικό εργαλείο σε μια κατάλληλη διάταξη ανάρτησης.

Βιδώστε το άγκιστρο ανάρτησης (25) με τη συμπαραδιδόμενη βίδα στο περίβλημα του ηλεκτρικού εργαλείου (βλέπε εικόνα G).

• Ελέγξετο το άγκιστρο ανάρτησης (25) για τυχόν ζημιές ή πα- ραμορφώσεις. Μη χρησιμοποιείτε το άγκιστρο ανάρτησης (25), όταν είναι κατεστραμμένο, διαμορφωμένο ή δεν είναι πλέον σταθερά στερεωμένο στο ηλεκτρικό εργαλείο.
  – Αναρτήστε το ηλεκτρικό εργαλείο με το άγκιστρο ανάρτησης (25) σε μια σταθερή διάταξη ανάρτησης. Για την αποφυγή ζημιών ή τραυματισμών, δεν επιτρέπεται να τοποθετείται η διάταξη ανάρτησης πάνω από διαδρόμους ή άμεσα στην περιοχή εργασίας.

Το άγκιστρο ανάρτησης προβλέπεται αποκλειστικά για την ανάρτηση του ηλεκτρικού εργαλείου συμπεριλαμβανομένων των συναρμολογημένων εξαρτημάτων.

▶ Μη χρησιμοποιείτε ποτέ το άγκιστρο ανάρτησης ως εξοπλισμό προστασίας από πτώση.

Μεταφορὰ

Για τη μεταφορά απενεργοποιήστε το ηλεκτρικό εργαλείο, ιδιαίτερα όταν χρησιμοποιείτε σκάλες ή μετακινήστε σε μια ασυνήθιστη στάση του σώματος.

Ασφαλίστε τη σκανδάλη με τον διακόπτη απασφάλισης (5). Μεταφέρετε το ηλεκτρικό εργαλείο στη θέση εργασίας μόνο από τη χειρολαβή (7) και με μη πατημένη τη σκανδάλη (6).

Διασύνδεση χρήστη

Η διασύνδεση χρήστη χρησιμεύει:

• Για την ενεργοποίηση/απενεργοποίηση του ηλεκτρικού εργαλείου
• Για την ένδειξη κατάστασης του ηλεκτρικού εργαλείου
• Για την ένδειξη της κατάστασης φόρτισης της μπαταρίας
• Για επαναφορά (Reset)

'Ενδειξη της κατάστασης

Χρώμα ένδειξης Σημασία/Αιτία Λύσηκατάστασης (2)
Πράσινο Το ηλεκτρικό εργαλείο είναι έτοιμο για χρήση.	–
Κίτρινο Προστασία υπερθέρμανσης: Ο κινητήρας ήτα ηλεκτρονικά είναι πολύ ζεστά.	Αφήστε το ηλεκτρικό εργαλείο να κρυώσει. ’Οταν ο κινητήρας και τα ηλεκτρονικά είναι εντός της θερμοκρασίας λειτουργίας, το ηλεκτρικό εργαλείο επιστρέφει αυτόματα στην κανονική λειτουργία.

140 | Ελληνικά

Χρώμα ένδειξης Σημασία/Αιτία Λύσηκατάστασης (2)
Μπλε Προστασία από το κρύο: Το ηλεκτρικό εργαλείο είναι πολύ κρύο.		Αφήστε το ηλεκτρικό εργαλείο σε ζεστό περιβάλλον να εγκλιματιστεί. ’Οταν ο κινητήρας και τα ηλεκτρονικά είναι εντός της θερμοκρασίας λειτουργίας, το ηλεκτρικό εργαλείο επιστρέφει αυτόματα στην κανονική λειτουργία.
Κόκκινο Διαπίστωση εμπλοκής: Το έμβολο κρούσης δεν μπορεί να επιστρέψει στη σωστή θέση.		Αποκαταστήστε την εμπλοκή (βλέπε «Αποκατάσταση εμπλοκών/επαναφορά (Reset)», Σελίδα 139).
Πορτοκαλί Ο κινητήρας είναι μπλοκαρισμένος: Το έμβολο κρούσης δεν μπορεί να τεθεί στη σωστή θέση.		Αποκαταστήστε την εμπλοκή (βλέπε «Αποκατάσταση εμπλοκών/επαναφορά (Reset)», Σελίδα 139).
Γαλάζιο Προστασία από υπερένταση: Ο κινητήρας καταναλώνει πολύ ρεύμα.		Ελέγξτε το ηλεκτρικό εργαλείο για εμπλοκή ή μεγάλη ρύπανοη και αποκαταστήστε τα (βλέπε «Αποκατάσταση εμπλοκών/επαναφορά (Reset)», Σελίδα 139).Εάν το σφάλμα επιψένει, αποταθείτε σε ένα εξουσιοδοτημένο κέντρο σέρβις για ηλεκτρικά εργαλεία Bosch.
Ματζέντα (για 3 s, μετά πράσινο)	Συνίσταται η συντήρηση: Πολύ υψηλό ποσοστό σφάλματος (π.χ. λυγισμένα καρφιά ή ανεπαρκές βάθος διείσδυσης)	Αποταθείτε σε ένα εξουσιοδοτημένο κέντρο σέρβις για ηλεκτρικά εργαλεία Bosch.
Λευκό Σφάλμα ηλεκτρονικών ή σφάλμα αισθητήρα Το ηλεκτρικό εργαλείο τέθηκε στην ασφαλή κατάσταση και δεν μπορεί να χρησιμοποιηθεί. Αποταθείτε σε ένα εξουσιοδοτημένο κέντρο σέρβις για ηλεκτρικά εργαλεία Bosch.

'Ενδείξη της κατάστασης φόρτισης Χωρητικότητα της μπαταρίας (3)

Συνεχώς αναμμένο φως 5× πράσινο 80-100%

Συνεχώς αναμμένο φως 4× πράσινο 60-80%

Συνεχώς αναμμένο φως 3× πράσινο 40-60%

Συνεχώς αναμμένο φως 2× πράσινο 20-40%

Συνεχώς αναμμένο φως 1× πράσινο 5-20%

Αναβοσβήνον φως 1× πράσινο 0-5%

Συντήρηση και σέρβις

Συντήρηση και καθαρισμός

Αφαιρέστε την μπαταρία πριν από κάθε εργασία στο ηλεκτρικό εργαλείο (π.χ. συντήρηση, αλλαγή εξαρτήματος κ.λπ.) από το ηλεκτρικό εργαλείο. Σε περίπτωση αθέλητης ενεργοποίησης του διακόπτη On/Off υπάρχει κίνδυνος τραυματισμού.
▶ Na διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές αερισμού πάντοτε σε καθαρή κατάσταση για να μπορείτε να εργάζεσθε καλά και με ασφάλεια.

Εάν το ηλεκτρικό εργαλείο έχει αποθηκευτεί χωρίς χρήση για 2 ή περισσότερα χρόνια, συνίσταται η συντήρηση σε ένα εξουσιοδοτημένο κέντρο σέρβις ηλεκτρικών εργαλείων της Bosch.

'Αρση βλαβών

Πρόβλημα Αιτία Αντιμετώπιση
Το ηλεκτρικό εργαλείο δεν αντιδρά.	Δεν τοποθετήθηκε καμία ή το- ποθετήθηκε μια άδεια μπατα- ρία	Τοποθετήστε μια φορτισμένη μπαταρία.
	Μπαταρία και/ή ηλεκτρικό ερ- γαλείο εκτός της θερμοκρασίας λειτουργίας	Αφήστε την μπαταρία και το ηλεκτρικό εργαλείο να εγκλιματι- στούν στη θερμοκρασία λειτουργίας.
	Το ηλεκτρικό εργαλείο δεν εί- ναι ενεργοποιημένο	Ενεργοποιήστε το ηλεκτρικό εργαλείο με το πλήκτρο On/Off (1) στη διασύνδεση χρήστη.
Δεν ενεργοποιήθηκε καμία δια- δικασία καρφώματος	≤ 2 καρφιά στον γεμιστήρα (12)	Γεμίστε τον γεμιστήρα (12).
	Σκανδάλη (6) κλειδωμένη	Πατήστε τον διακόπτη απασφάλισης (5) προς τα αριστερά, για να απασφαλίσετε τη σκανδάλη (6).

Πρόβλημα Αιτία Αντιμετώπιση

	Η σειρά εργασίας δεν εκτε-λέστηκε σωστά	Κρατήστε τη σωστή σειρά εργασίας:– Σηκώστε το στοιχείο επαφής (17) από το υπόστρωμα.– Αφήστε τη σκανδάλη (6) ελεύθερη.– Πιέστε το στοιχείο επαφής κάθετα πάνω στο υπόστρωμα.– Πατήστε τη σκανδάλη εντός 2 s μετά την πίεση του στοιχείου επαφής.
Το καρφί δεν είναι αρκετά βα-θιά.	Ηλεκτρικό εργαλείο πολύ κρύο Αφήστε το ηλεκτρικό εργαλείο να εγκλιματιστεί στη θερμοκρα-σία λειτουργίας.
	Οδηγός βάθους λάθος ρυθμι-σμένος	Πατήστε τον διακόπτη του οδηγού βάθους (20) προς τα αριστε-ρά.
	Πολύ μακριά καρφιά Χρησιμοποιήστε κοντύτερα καρφιά. Προσέξτε το κατάλληλο ωφέλιμο μήκος αγκύρωσης για την εφαρμογή σας h_ef .
	Υπόστρωμα πολύ σκληρό Χρησιμοποιήστε εναλλακτικές μεθόδους στερέωσης, όπως π.χ. ούπα.
Το καρφί είναι πολύ βαθιά. Οδηγός βάθους λάθος ρυθμι-σμένος		Πατήστε τον διακόπτη του οδηγού βάθους (20) προς τα δεξιά.
		Πολύ κοντά καρφιά Χρησιμοποιήστε μακρύτερα καρφιά. Προσέξτε το κατάλληλο ωφέλιμο μήκος αγκύρωσης για την εφαρμογή σας h_ef .
		Υπόστρωμα πολύ μαλακό Χρησιμοποιήστε εναλλακτικές μεθόδους στερέωσης, όπως π.χ. ούπα.
Το καρφί λυγίζει ή σπάει. Το ηλεκτρικό εργαλείο τοποθε-τήθηκε λοξά πάνω στο υπόστρωμα		Τοποθετήστε το ηλεκτρικό εργαλείο κάθετα πάνω στο υπόστρω-μα. Σε επίπεδο υπόστρωμα χρησιμοποιείτε το πόδι στήριξης (13) για ευθυγράμμιση.
		Πολύ μακριά καρφιά Χρησιμοποιήστε κοντύτερα καρφιά. Προσέξτε το κατάλληλο ωφέλιμο μήκος αγκύρωσης για την εφαφμογή σας h_ef .
		Υπόστρωμα πολύ σκληρό Σε μπετόν σκυρόδεμα με σκληρά εγκλείσματα, δοκιμάστε τη στερέωση σε διαφορετική θέση.Διαφορετικά χρησιμοποιήστε εναλλακτικές μεθόδους στερέω-σης, όπως π.χ. ούπα.
Το καρφί δεν κρατάει σε χάλυ-βα.	Χαλύβδινο υπόστρωμα πολύ λεπτό	Χρησιμοποιήστε εναλλακτικές μεθόδους στερέωσης, όπως π.χ. βίδες.
Το καρφί δεν εξέρχεται από το στοιχείο επαφής ή το στοιχείο επαφής παραμένει στην πατημένη θέση.	Εμπλοκή στο στοιχείο επαφής (π.χ. λόγω ξένων σωμάτων ή ρύπανσης)	Αποκαταστήστε την εμπλοκή (βλέπε «Αποκατάσταση εμπλοκών/επαναφορά (Reset)», Σελίδα 139).
Πολύ μεγάλο ποσοστό σφάλμα-τος	Υπόστρωμα πολύ σκληρό Χρησιμοποιήστε εναλλακτικές μεθόδους στερέωσης, όπως π.χ. ούπα.
	Έμβολο κρούσης φθαρμένο Αναθέστε την επισκευή του ηλεκτρικό εργαλείο σε ένα εξουσιο-δοτημένο κέντρο σέρβις για ηλεκτρικά εργαλεία Bosch.
Τα καρφιά δε γλιστρούν μέσα στον γεμιστήρα.	Γεμιστήρας λερωμένος	Καθαρίστε τον γεμιστήρα (12), π.χ. με ένα πινέλο.

Εξυπηρέτηση πελατών και συμβουλές εφαρμογής

Η υπηρεσία εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια συναρμολόγησης και πληροφορίες για τα ανταλλακτικα θα βρείτε επίσης κάτω από:

www.bosch-pt.com

Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους.

Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πι- νακίδα τύπου του προϊόντος.

Ελλάδα

Robert Bosch A.E.

Ερχείας 37

Περαιτέρω διευθύνσεις σέρβις θα βρείτε στην ηλεκτρονική διεύθυνση:

Οι συνιστώμενες μπαταρίες ιόντων λιθίου υπόκεινται στις απαι- τήσεις των επικίνδυνων αγαθών. Οι μπαταρίες μπορούν να με- ταφερθούν οδικώς από τον χρήστη χωρίς άλλους όρους.

'Отан, όμως, οι μπαταρίες αποστέλλονται από τρίτους (π.χ. αεροπορικώς ή με εταιρία μεταφορών) πρέπει να τηρούνται διάφορες ιδιαίτερες απαιτήσεις για τη συσκευασία και τη σήμανση. Εδώ πρέπει, κατά την προετοιμασία του τεμαχίου αποστολής να ζητηθεί οπωσδήποτε και η συμβουλή ενός ειδικού για επικίνδυνα αγαθά.

Αποστέλλετε τις μπαταρίες μόνο όταν το περίβλημα είναι άθικτο. Κολλάτε τις γυμνές επαφές με κολλητική ταινία και να συσκευάζετε την μπαταρία κατά τέτοιο τρόπο, ώστε αυτή να μην κουνιέται μέσα στη συσκευασία. Παρακαλούμε να λαμβάνετε επίσης υπόψη σας και τυχόν πιο αυστηρές εθνικές διατάξεις.

Απόσυρση

Τα ηλεκτρικά εργαλεία, οι μπαταρίες, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Μην ρίχνετε τα ηλεκτρικά εργαλεία και τις μπατα- ρίες στα απορρίμματα του σπιτιού σας!

Μόνο για χώρες της ΕΕ:

Τα άχρηστα ηλεκτρικά εργαλεία και οι χαλασμένες ή χρησιμοποιημένες μπαταρίες πρέπει να αποσύρονται ξεχωριστά. Χρησιμοποιείτε τα προβλεπόμενα συστήματα συλλογής.

Σε περίπτωση μη ενδεδειγμένης απόσυρος οι ηλεκτρικές και ηλεκτρονικές συσκευές λόγω ενδεχομένης παρουσίας επικίνδυνων ουσιών μπορούν να έχουν επίβλαβείς επιπτώσεις στο περιβάλλον και στην ανθρώπινη υγεία.

Μπαταρίες/Επαναφορτιζόμενες μπαταρίες:

Li-Ion:

Προσέξτε παρακαλώ τις υποδείξεις στην ενότητα Μεταφορά (βλέπε «Μεταφορά», Σελίδα 142).

Türkçe

Güvenlik talimatı
