| Ürün Tipi | Kablosuz Zımba Makinası |
| Marka ve Model | Bosch GNB 18V-38 Professional |
| Boyutlar (U × G × Y) | 405 × 138 × 309 mm |
| Bataryasız Ağırlık | 4,1 kg |
| Bataryalı Ağırlık | 4,4–5,4 kg (bataryaya göre) |
| Anma Gerilimi | 18 V |
| Uyumlu Batarya Tipi | Lithium-Ion GBA 18V... / ProCORE18V... |
| Önerilen Şarj Cihazları | GAL 18..., GAX 18V..., GAL 36... |
| Zımba/Çivi Türü | Bosch Çivileri (NB, NK, NM) veya NB-40 (GNB 18V-40) |
| Çivi Uzunluğu | 13–38 mm (GNB 18V-38) / 13–40 mm (GNB 18V-40) |
| Çap | 2,7–3 mm |
| Şarj Cihazı Kapasitesi | 22 çiviye kadar (2 şerit) |
| Maksimum Döşeme Frekansı | saniyede 2 çivi (≥ 4 Ah batarya ile) |
| Tetikleme Sistemi | Güvenlik sırası ile tek atış |
| Uyumlu Malzemeler | Beton (dökme, sıkıştırılmış derzler), yapı çeliği |
| Kullanım Sıcaklığı | -5 °C ila +50 °C |
| Ses Basıncı Seviyesi | 85 dB(A) |
| Ses Gücü Seviyesi | 96 dB(A) |
| Titreşim (a_h) | 5,7 m/s² (belirsizlik K = 1,5 m/s²) |
| Bakım | Aleti ve havalandırma yarıklarını düzenli olarak temizleyin |
| Güvenlik | Temas elemanı (güvenlik), kilitlenebilir tetik, bakım öncesi batarya çıkarılması zorunludur |
| Kutu İçeriği | Alet, dayanak ayağı, askı kancası, kullanım kılavuzu (batarya ve şarj cihazı ayrı satılabilir) |
| Garanti / Servis | Bosch Satış Sonrası Hizmet (tel: 09 70 82 12 26); parçalar çevrimiçi mevcut |
Sık sorulan sorular - GNB 18V-38 Professional BOSCH
Kullanıcıların soruları hakkında GNB 18V-38 Professional BOSCH
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Zımba makinesi PDF formatında ücretsiz! Kılavuzunuzu bulun GNB 18V-38 Professional - BOSCH ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. GNB 18V-38 Professional markasının BOSCH.
KULLANIM KILAVUZU GNB 18V-38 Professional BOSCH
tr Orijinal Isletme talimatı
Elektrikli El Aletleri İçin Genel Güvenlik Uyarıları
UYARI
Bütün güvenlik uyarılarını ve talimatları okuyun. Açıklanan
uyarılara ve talimatlara uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir.
Bütün uyarları ve talimatları ileride kullanmak üzere saklayın.
Uyarı ve talimatlarda kullanılan "elektrikli el aleti" terimi, akım şebekesine bağlı (elektrikli) aletlerle akü ile çalışan aletleri (akülü) kapsamaktadır.
Çalışma yeri güvenliği
▶ Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Dağınık veya karanlık alanlar kazalara davetiye çıkarır.
Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya tozların bulunduğu yerlerde elektrikli el aleti ile çalışmayın. Elektrikli el aletleri, toz veya buharların tutuşmasına neden olabilecek kıvılcımlar çıkarırlar.
Elektrikli el aleti ile çalışırken çocukların ve etraftaki kişileri uzakta tutun. Dikkatiniz dağılacak olursa aletin kontrolünü kaybedebilirsiniz.
Elektrik Güvenliği
Elektrikli el aletinin fişi prize uymalıdır. Fişi hiçbir zaman değiştirmeyin. Korumalı (topraklanmış) elektrikli el aletleri ile birlikte adaptör fiş kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesini azaltır.
▶ Borular, kalorifer petekleri, ıstıcılar ve buzdolapları gibi topraklanmış yüzeylerle vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı anda büyük bir elektrik çarpma tehlikesi ortaya çıkar.
Elektrikli el aletlerini yağmur altında veya nemli ortamlarda bırakmayın. Suyun elektrikli el aleti içine sizması elektrik çarpma tehlikesini artırır.
Kabloya zarar vermeyin. Elektrikli el aletini kablosundan tutarak taşımayın, kabloyu kullanarak çekmeyin veya kablodan çekerek fişi çıkarmayın. Kabloyu ateş, yanıcı ve/veya keskin ve hareket eden maddelerden uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini artırır.
Bir elektrikli el aleti ile açık havada çalışırken mutlaka açık havada kullanılmaya uygun uzatma kablosu kullanın. Açık havada kullanılmaya uygun uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır.
Elektrikli el aletinin nemli ortamlarda çalıştırılması şartsa mutlaka kaçak akım koruma rölesi kullanın. Kaçak akım koruma rölesi şalterinin kullanımı elektrik çarpma tehlikesini azaltır.
Kişilerin Güvenliği
Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanız, kullandığınız hapların, ilaçların veya alkolün etkisinde iseniz elektrikli el aletini kullanmayın. Elektrikli el aletini kullanırken bir anki dikkatsizlik önemli yaralanmalara neden olabilir.
▶ Daima kişisel koruyucu donanım kullanın. Daima koruyucu gözlük kullanın. Elektrikli el aletinin türü ve
kullanımına uygun olarak; toz maskesi, kaymayan iş ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi koruyucu donanım kullanımı yaralanma tehlikesini azaltır.
Aleti yanlışlıkla çalıştırmaktan kaçının. Güç kaynağına ve/veya aküye bağlamadan, elinize alıp taşımadan önce elektrikli el aletinin kapalı olduğundan emin olun. Elektrikli el aletini parmağınız şalter üzerinde dururken taşırsanız ve elektrikli el aleti açıkken fişi prize sokarsanız kazalara neden olabilirsiniz.
Elektrikli el aletini çalıştırmadan önce ayar aletlerini veya anahtarları aletten çıkarın. Elektrikli el aletinin dönen parçaları içinde bulunabilecek bir yardımcı alet yaralanmalara neden olabilir.
▶ Çalışırken vücudunuz anormal durumda olmasın. Çalışırken duruşunuz güvenli olsun ve dengenizi her zaman koruyun. Bu sayede elektrikli el aletini beklenmedik durumlarda daha iyi kontrol edebilirsiniz.
Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve takı takmayın. Saçlarını, giysileriniz ve eldivenlerinizi aletin hareketli parçalarından uzak tutun. Bol giysiler, uzun saçlar veya takılar aletin hareketli parçaları tarafından tutulabilir.
Toz emme donanımı veya toz tutma tertibatı kullanırken, bunların bağlı olduğundan ve doğru kullanıldığından emin olun. Toz emme donanımının kullanımı tozdan kaynalanabilecek tehlikeleri azaltır.
Elektrikli el aletlerinin kullanımı ve bakımı
Elektrikli el aletini aşırı ölçüde zorlamayın. Yaptığınız işe uygun elektrikli el aletleri kullanın. Uygun performanslı elektrikli el aleti ile, belirlenen çalışma alanında daha iyi ve güvenli çalışısınız.
▶ Şalteri bozuk olan elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılmalıdır.
Elektrikli el aletinde bir ayarlama işlemine başlamadan ve/veya aküyü çıkarmadan önce, herhangi bir aksesuarı değiştirirken veya elektrikli el aletini elinizden bırakırken fişi prizden çekin. Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler.
Kullanım dışı duran elektrikli el aletlerini çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bilmeyen veya bu kullanım kılavuzunu okumayan kişilerin aletle çalışmasına izin vermeyin. Deneyimsiz kişiler tarafından kullanıldığında elektrikli el aletleri tehlikelidir.
Elektrikli el aletinizin bakımını özenle yapın. Elektrikli el aletinizin kusursuz olarak çalışmasını engelleyebilecek bir durumun olup olmadığını, hareketli parçaların kusursuz olarak işlev görüp görmediklerini ve sıkışıp sıkışmadıklarını, parçaların hasarlı olup olmadığını kontrol edin. Elektrikli el aletini kullanmaya başlamadan önce hasarlı parçaları onartın. Birçok iş kazası elektrikli el aletlerine yeterli bakım yapılmamasından kaynaklanır.
▶ Kesici uçları daima keskin ve temiz tutun. Özenle bakımı yapılmış keskin kenarlı kesme uçlarının malzeme
içinde sıkışma tehlikesi daha azdır ve daha rahat kullanım olanağı sağlarlar.
Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullanın. Bu sırada çalışma koşullarını ve yaptığınız işi dikkate alın. Elektrikli el aletlerinin kendileri için öngörülen alanın dışında kullanılması tehlikeli durumlara neden olabilir.
Akülü aletlerin bakımı ve kullanımı
Aküyü sadece üreticinin tavsiye ettiği şarj cihazı ile şarj edin. Bir akünün şarjına uygun olarak üretilmiş şarj cihazı başka bir akünün şarji için kullanılırsa yangın tehlikesi ortaya çıkar.
Sadece ilgili elektrikli el aleti için öngörülen aküleri kullanım. Başka akülerin kullanımı yaralanmalara ve yangınlara neden olabilir.
Kullanılmayan aküyü büro ataçları, madeni bozuk paralar, anahtarlar, civiler, vidalar veya metal nesnelerden uzak tutun. Bunlar köprüleme yaparak kontaklara neden olabilir. Akü kontakları arasındaki bir kısa devre yanmalara veya yangınlara neden olabilir.
Yanlış kullanım durumunda aküden sıvı dışarı sizabilir. Bu sıvı ile temastan kaçının. Yanlıslıkla temas ederseniz su ile iyice yıkayın. Eğer sıvı gözlerinize gelecek olursa hemen bir hekime başvurun. Dışarı sızan akü sıvısı cilt tahrişlerine ve yanmarala neden olabilir.
Servis
Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onartın. Bu sayede elektrikli el aletinin güvenliğini sürekli hale getirirsiniz.
Çivi çakma makinesi güvenlik uyarıları
Her zaman aletin içinde çivi olduğunu varsayın. Çivi çakma makinesinin dikkatsiz kullanımı, civilerin beklenmedik şekilde ateşlenmesine ve kişisel yaralanmalara neden olabilir.
▶ Aleti kendinize veya yakınıınızdakilere doğru tutmayın. Yanlışlıkla tetiğe basılması durumunda civiler atılarak yaralanmaya neden olabilir.
Alet iş parçasına sıkıca yerleştirilmeden aletin tetiğine basmayın. Eğer alet iş parçasına temas etmiyorsa çivi hedeften sekebilir.
▶ Çivi alet içinde sıkışırsa aleti güç kaynağından ayırın. Sıkışmış bir çiviyi çıkarırken çivi çakma makinesi elektrige bağlı olursa yanlışlıkta tetiklenebilir.
Sıkışmış bir çiviyi çıkarırken çok dikkatli olun. Mekanizma sıkıştırma altında olabilir ve sıkışmış bir durumdan kurtarmaya çalışılırken çivi kuvvetle fırlatılabilir.
GNB 18V-38 için ek güvenlik uyarısı:
Bu çivi çakma makinesini elektrik kablolarını sabitlemek için kullanmayın. Elektrik kablosu montajı için tasarlanmamıştır ve bu nedenle elektrik kablolarının
izolasyonuna zarar verebilir, buna bağlı olarak da elektrik şokuna veya yangın tehlikesine neden olabilir.
GNB 18V-40 için ek güvenlik uyarısı:
Elektrik kablolarını sabitlerken, kablolardan enerji geçmediğinden emin olun. Çivi çakma makinesini sadece izolasyonlu kavrama yüzeylerinden tutun. Sadece elektrik kablosu montajı için tasarlanmış civiler kullanın. Çivilerin elektrik kablolarının izolasyonuna hasar verip vermediğini inceleyin.
Elektrik kablolarının izolasyonuna zarar veren bir çivi elektrik şokuna veya yangın tehlikesine neden olabilir.
▶ Çivi çakma makinesini çivi yüklerken ve boşaltırken, ayarlama yaparken veya aksesuarları değiştirirken güç kaynağından ayırın. Çivi çakma makinesi güç kaynağına bağlıysa yanlışlıkla etkinleştirilebilir ve bu da kişisel yaralanmaya neden olabilir.
Özellikle yükleme ve boşaltma sırasında civileri taşırken dikkatli olun. Çiviler, kişisel yaralanmalara yol açabilecek keskin uçlara sahiptir.
Bu çivi çakma makinesini kullanmadığınız zamanlarda ve bir çalışma konumundan diğerine geçerken parmaklarını z tetikten uzak tutun. Beklenmedik bir tetikleme, kişisel yaralanmaya neden olabilecek bir çiviyi fırlatacaktır.
Bir çalışma sırasında çivinin gizli bir kablo sistemiyle temas etme ihtimali varsa çivi çakma makinesini izolasyonlu tutamak yüzeylerinden tutun. Çivi "içinden elektrik geçen" bir kabloya temas ettiğinde çivi çakma makinesinin metal parçaları "elektriğe" maruz kalabilir ve operatöre elektrik çarpmasına neden olabilir.
▶ Çalışma sırasında çivi çakma makinesini sağlam bir şekilde tutun. Çivi çakma makinesinin kontrolsüz geri tepmesi, istenmeyen aktivasyona neden olabilir ve bu da kişisel yaralanmalara yol açabilir.
▶ Eller, bacaklar vb. gibi tüm vücut parçalarını aletin ateşleme yönünden uzak tutun. Çivi, iş parçasının yanı sıra arkasındaki herhangi bir nesneye de girebilir ve bu da kişisel yaralanmaya neden olabilir.
▶ Çivi çakma makinesini kullanırken, eller ve bacaklar gibi tüm vücut parçalarını civilerin iş parçasına çıkıldığı alandan uzak tutun. Çivi sapabilir ve iş parçasından çıkabilir, bu da kişisel yaralanmaya neden olabilir.
Görünmeyen ikmal hatlarını belirlemek için uygun tarama cihazları kullanın veya yerel tedarik şirketi ile iletişime geçin. Elektrik kablolarıyla temas yanıklara ve elektrik çarpmasına neden olabilir. Bir gaz borusuna hasar vermek patlamaya neden olabilir. Su boruların hasar görmesi maddi zararlara yol açabilir.
Akü hasar görürse veya usulüne aykırı kullanılırsa dışarı buhar sızabilir. Akü yanabilir veya patlayabilir. Çalıştığınız yeri havalandırın ve şikayet olursa hekime başvurun. Akülerden çıkan buharlar nefes yollarını tahriş edebilir.
Aküyü değiştirmeyin veya açmayın. Kısa devre tehlikesi vardır.
▶ Çivi veya tornavida gibi sivri nesneler veya dışarıdan kuvvet uygulama aküde hasara neden olabilir. Akü içinde bir kısa devre oluşabilir ve akü yanabilir, duman çıkarabilir, patlayabilir veya aşırı ölçüde ısınabilir.
Aküyü yalnızca üreticinin ürünlerinde kullanın. Ancak bu yolla akü tehlikeli zorlanmalara karşı korunur.
Aküyü sıcaktan, sürekli gelen güneş ışınından, ateşten, kirden, sudan ve nemden koruyun. Patlama ve kısa devre tehlikesi vardır.
Elektrikli el aletini ve civileri çok yumuşak malzemeler (örn. ahşap, hafif yapı malzemeleri) üzerinde kullanmayın. Çiviler alt tabakaya nüfuz edebilir ve yaralanmalara neden olabilir.
Elektrikli el aletini ve civileri çok sert malzemelerde (örn. yüksek mukavemetli çelik, çok sert doğal taş) ve yüksek basınç mukavemetine sahip beton türlerinde veya agregalarda kullanmayın. Malzeme çok sertse, çivi sıçrayabilir, kırılabilir ve dışarı çıkarak size veya başkalarına çarparak yaralanmaya neden olabilir.

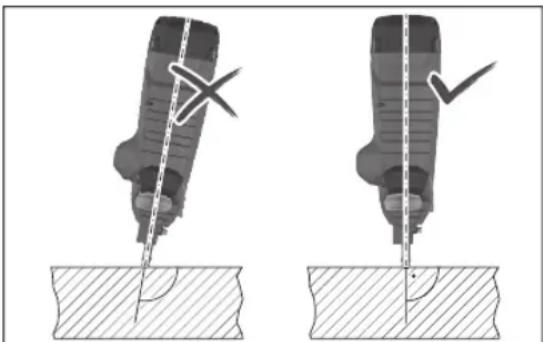

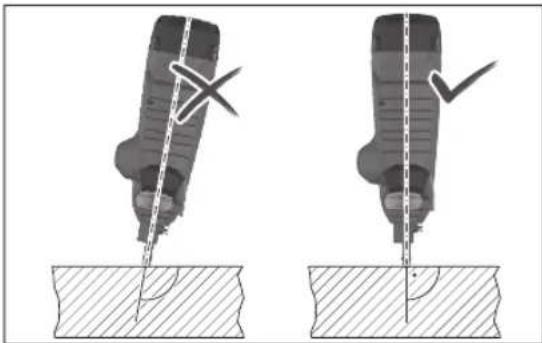

Elektrikli el aletini asla alt tabakaya dar bir açıyla tutmayın. Elektrikli el aleti alt tabakaya dikey olmalıdır. Alt tabaka üzerinde hiçbir kirlilik olmamalıdır.
▶ Kontak elemanını devre dışı bırakmayın veya çıkarmayın. Kontak elemani, istenmeyen tetikleme riskini azaltmak için bir güvenlik mekanizması görevi görür. Bu bileşenin devre dışı bırakılması istenmeyen tetiklemelere yol açabilir.
Elektrikli el aletini sadece kontak elemanı düzgün çalışıyorsa kullanın. Kontak elemanı arızalıysa, elektrikli el aleti beklenmedik şekilde tetiklenebilir.
Aküyü yerleştirmeden önce daima elektrikli el aletinin magazinine çivi doldurun. Bu, yanlışlıkla bir çivi çakma ve kendinizi veya başkalarını yaralama riskini azaltır.
▶ Asla yanıcı malzemelerin yakınında çivi çakmayın. Bazı çivi türlerinde, çakma sırasında kontak elemanından kıvılcımlar çıkabilir.
▶ Çiviyi başka bir çiviye çakmayın. Bu, çivinin sapmasına veya elektrikli el aletinin beklenmedik bir tepki vermesine neden olabilir.
Ürün ve performans açıklaması
Bütün güvenlik talimatını ve uyarıları okuyun. Güvenlik talimatlarına ve uyarılara uyulmadığı takdirde elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olunabilir.
Lütfen kullanma kılavuzunun ön kısmındaki resimlere dikkat edin.
Usulüne uygun kullanım
Elektrikli el aleti, beton (örn. dökme beton, derz dolguları) ve çelik (örn. inşaat çeliği, sıcak haddelenmiş çelik) gibi sert malzemelerde çivi çakmak için tasarlanmıştır.
Elektrikli el aleti, çok yumuşak yüzeylerde (örn. ahşap, hafif yapı malzemeleri) veya çok sert yüzeylerde (örn. yüksek mukavemetli çelik) kullanılmamalıdır. Elektrikli el aleti ayrıca aşağıdaki yüzeylerde kullanılmamalıdır: Doğal taş, dikey harç derzleri, içi boş bloklar, tuğlalar, sırlı tuğlalar, cam, sertleştirilmiş çelik, takım çeliği, yay çeliği, dökme demir, kaynak dikisleri.
Kullanmadan önce alt tabakanın uygunluğunu kontrol edin (Bakınız „Alt tabakanın uygunluğunun kontrol edilmesi“, Sayfa 148).
Elektrikli el aleti sadece elle kumandalı olarak tasarlanmıştır. Elektrikli el aleti iç mekanlarda kullanım için tasarlanmıştır.
Şekli gösterilen elemanlar
Şekli gösterilen elemanların numaraları ile grafik sayfasındaki elektrikli el aleti resmindeki numaralar aynıdır.
(1) Açma/kapama tuşu (kullanıcı arayüzü)
(2) Elektrikli el aleti durum göstergesi (kullanıcı arayüzü)
(3) Akü şarj durumu göstergesi (kullanıcı arayüzü)
(4) Sifirlama tuşu (kullanıcı arayüzü)
(5) Tetik kilit açma şalteri
(6) Tetik
(7) Tutamak (izolasyonlu tutamak yüzeyi)
(8) Kullanıcı arayüzü
(9) Akü çıkarma tuşu ^a1
(10) Akü ^a)
(11) Magazin boşa alma kolu
(12) Magazin
(13) Destek ayağı
(14) Magazin sürgüsü
(15) Magazin sürgüsü tuşu
(16) Kontak elemanı kilit açma düğmesi
(17) Standart kontak elemanı
(18) Çıkış ağzı
(19) Çalışma ışığı
(20) Derinlik mesnedi şalteri
(21) Delme pimi
(22) Çivi şeridî ^a)
(23) Dar kontak elemanı (GNB 18V-40)
(24) Manyetik halka (GNB 18V-40)
(25) Asma kancası
a) Bu aksesuar ilgili standart teslimat kapsamına dahil değildir.
Teknik veriler
| Akülü civi tabancası GNB 18V-38 GNB 18V-40 | |||
| Malzeme numarası | 3 601 JL7 000 | 3 601 JL7 001 | |
| Nominal gerilim V= 18 18 | |||
| Tetikleme sistemi Güvenlik sekansına sahip | tek tetikleme | Güvenlik sekansına sahiptek tetikleme | |
| Maks. ayar frekansı (≥ 4 Ah akü ile) sn | -1 | 2 | 2 |
| Çakma malzemesi | |||
| - Tip Çivi Çivi | |||
| - Uzunluk mm 13-38 13-40 | |||
| - Şaft çapı mm 2,7-3 2,7-3 | |||
| Standart magazin toz emme hacmi Çivi 22 22 | |||
| Akü olmadan ölçüler (uzunluk × genişlik × yükseklik) | mm | 405 × 138 × 309 | 405 × 138 × 309 |
| Akü ile ağırlıkA) | kg | 4,4-5,4 | 4,4-5,4 |
| Aküsü ağırlık | kg | 4,1 | 4,1 |
| Şarj sırasında önerilen ortam sıcaklığı | °C | 0 ... +35 | 0 ... +35 |
| Çalışma sırasında izin verilen ortam sıcaklığıB) | °C | -5 ... +50 | -5 ... +50 |
| Depolama sırasında izin verilen ortam sıcaklığı | °C | -20 ... +50 | -20 ... +50 |
| Uyumlu aküler | GBA 18V...ProCORE18V... | GBA 18V...ProCORE18V... | |
146 | Türkçe
Akülü çivi tabancası GNB 18V-38 GNB 18V-40
| Tam performans için önerilen aküler ProCORE18V... | ≥ 4 Ah | ProCORE18V... ≥ 4 Ah | |
| Önerilen şarj cihazları GAL 18... | GAL 18... | ||
| GAX 18V... | GAX 18V... | ||
| GAL 36... | GAL 36... |
A) Kullanılan aküye bağlıdır
B) < 0 °C sicaklıklarda sinirli performans
Değerler ürüne bağlı olarak değişebilir ve uygulama ve çevre koşullarına tabidir. Daha fazla bilgi için: www.bosch-professional.com/wac.
Gürültü/Titreşim bilgisi
Gürültü emisyon değerleri EN 60745-2-16 uyarınca belirlenmektedir.
Elektrikli el aletinin A ağırlıklı gürültü seviyesi tipik olarak: Ses basıncı seviyesi 85 dB(A); ses gücü seviyesi 96 dB(A). Tolerans K = 3 dB.
Kulak koruması kullanın!
Toplam titreşim değerleri a_n (üç yönün vektör toplamı) ve tolerans K EN 60745-2-16 uyarınca belirlenmektedir: a_n=5,7 m/sn^2, K=1,5 m/sn^2 .
Bu talimatta belirtilen titreşim seviyesi ve gürültü emisyon değeri standartlaştırılmış ölçme yöntemine göre belirlenmiştir ve elektrikli el aletlerinin birbirleri ile kıyaslanmasında kullanılabilir. Bu değerler aynı zamanda titreşim ve gürültü emisyonunun geçici olarak tahmin edilmesine de uygundur.
Belirtilen titreşim seviyesi ve gürültü emisyon değeri elektrikli el aletinin esas kullanımını temsil etmektedir. Ancak elektrikli el aleti farkı uçlar veya yetersiz bakımla kullanılacak olursa, titreşim seviyesi ve gürültü emisyonu farklılık gösterebilir. Bu da titreşim ve gürültü emisyonunu bütün kullanım süresince önemli ölçüde artırabilir.
Titreşim ve gürültü emisyonunun tam olarak tahmin edilebilmesi için, aletin kapalı olduğu veya açık fakat kullanımda olmadığı sürelerin de dikkate alınması gerekir. Bu, titreşim ve gürültü emisyonunu bütün çalışma süresinde önemli ölçüde düşürebilir.
Titreşimin kullanıcıya bindirdiği yük için önceden ek güvenlik önlemleri alın. Örneğin: Elektrikli el aletinin ve uçların bakımı, ellerin sıcak tutulması, iş aşamalarının organize edilmesi.
Akü
Bosch akülü elektrikli el aletlerini aküsüz olarak satmaktadır. Elektrikli el aletinizin teslimat kapsamında akünün bulunup bulunmadığını ambalajdan bakabilirsiniz.
Akünün şarj edilmesi
▶ Sadece teknik veriler bölümünde belirtilen şarj cihazlarını kullanın. Sadece bu şarj cihazları elektrikli el aletinizde kullanılan lityum iyon akülere uygundur.
Not: Lityum İyon aküler, uluslararası nakliye kurallarına uygun olarak kısmı şarjlı olarak teslim edilmektedir. Aküden tam performansı elde edebilmek için ilk kullanımdan önce aküyü tam olarak şarj edin.
Akünün yerleştirilmesi
Şarj edilmiş aküyü hissedilir biçimde kavrama yapıncaya kadar akü yuvasının içine doğru itin.
Akünün çıkarılması
Aküyü çıkarmak için kilit açma tuşuna basın ve aküyü çekerek çıkartın. Bunu yaparken güç kullanmayın.
Aküde 2 kilitleme kademesi mevcuttur, bunlar ilgili akü kilit açma tuşuna yanlışlıkla basıldığında akünün düşmesini önler. Akü elektrikli el aleti içinde bulunduğu sürece bir yay yardımıyla bu pozisyonda tutulur.
Akü şarj durumu göstergesi
Not: Her akü tipinin şarj seviyesi göstergesi yoktur.
Akü şarj durumu göstergesinin yeşil LED'leri akünün şarj durumunu gösterir. Güvenlik nedenleriyle şarj durumu sadece elektrikli el aleti dururken sorgulanabilir.
Şarj durumunu görmek için şarj durumu göstergesi tuşları ya da üzerine basin. Bu, akü çıkarılmış durumda da mümkündür.
Şarj durumu göstergesi tuşuna basıldıktan sonra hiçbir LED yanmazsa, akü arızalı demektir ve değiştirilmesi gerekir. Akünün şarj durumu kullanıcı arayüzünde de gösterilir (Bakınız „Durum göstergeleri“, Sayfa 150).
Akü tipi GBA 18V...
LED Kapasite
| Sürekli ışık 3 × yeşil %60-100 |
| Sürekli ışık 2 × yeşil %30-60 |
| Sürekli ışık 1 × yeşil %5-30 |
| Yanıp sönen ışık 1 × yeşil %0-5 |
Akü tipi ProCORE18V...
LED Kapasite
| Sürekli ışık 5 × yeşil %80-100 |
| Sürekli ışık 4 × yeşil %60-80 |
| Sürekli ışık 3 × yeşil %40-60 |
| Sürekli ışık 2 × yeşil %20-40 |
LED Kapasite
Sürekli ışık 1 × yeşil %5–20
Yanıp sönen ışık 1 × yeşil %0–5
Akünün optimum verimle kullanılmasına ilişkin açıklamalar
Aküyü nemden ve sudan koruyun.
Aküyü sadece -20 °C ile 50 °C arasındaki bir sıcaklıkta saklayın. Örneğin yaz aylarında aküyü otomobil içerisinde bırakmayın.
Akünün havalandırma aralıklarını düzenli olarak yumuşak, temiz ve kuru bir fırça ile temizleyin.
Şarj işleminden sonra çok kısa süre çalışılabiliyorsa akü ömrünü tamamlamış ve değiştirilmesi gerekiyor demektir. Tasfiye konusundaki talimat hükümlerine uyun.
Montaj
Elektrikli el aleti üzerinde herhangi bir çalışma yapmadan önce (örn. bakım, uç değişimi vb.) aküyü elektrikli el aletinden çıkarın. Aletin açma/kapama
şalterine yanlışlıkla basıldığında yaralanmalar ortaya çıkabilir.
Magazinin yerleştirilmesi/değiştirilmesi (bkz. resim A)
Magazini (12) elektrikli el aletine yerleştirin ve yerine oturtun.
Magazini değiştirmek için boşa alma koluna (11) saat yönünde basın. Magazini hafifçe döndürerek elektrikli el aletinden çıkarın.
Magazinin doldurulması/boşaltılması (bkz. resim B)
Özellikle yükleme ve boşaltma sırasında çivileri taşırken dikkatli olun. Çiviler, kişisel yaralanmalara yol açabilecek keskin uçlara sahiptir.
▶ Sadece Bosch tarafından elektrikli el aletiniz için önerilen civileri kullanın. İzin verilmeyen civilerin kullanılması elektrikli el aletine hasar verebilir ve yaralanmalara neden olabilir.
Magazindeki tüm çalışmalar sırasında elektrikli el aletini, çıkış ağızı (18) kendi gövdenize veya diğer kişilere bakmayacak şekilde tutun.
Kullanım amacına göre çivi seçilmesi:
| Tanım Sipariş numarası Şunun için ideal | Uzunluk (mm) | Çap (mm) Malzeme Çivi şeridi | rengi | |
| Şaft Başlık | ||||
| NB-16 1 600 A02 F4K Beton 16 2,7 | (pürüzsüz) | 6,25 Karbon çeliği, galvanizli | Mavi | |
| NB-19 1 600 A02 F4L 19 | ||||
| NB-25 1 600 A02 F4M 25 | ||||
| NB-32 1 600 A02 F4N 32 | ||||
| NB-38 1 600 A02 F4P 38 | ||||
| NK-35 1 600 A02 F4R 35 2,7 | (tırtıllı) | |||
| NM-13 | 1 600 A02 F4S Çelik 13 3 | Siyah | ||
| NM-16 | 1 600 A02 F4T 16 | (kademeli) | ||
| NM-19 | 1 600 A02 F4U 19 | |||
| GNB 18V-40: | ||||
| NB-40 1 600 A02 R7F Beton 40 2,7 | (pürüzsüz) | 6,25 Karbon çeliği, galvanizli | Mavi | |
| Magazinin doldurulması: | Not: Magazinde (12) sadece 2 çivi kaldıysa, kontak elemanı (17) artık içeri bastırılamaz ve çakma işlemi tetiklenemez. Magazini doldurun. | |||
| – Gerekirse, magazin sürgüsünü (14) ve magazini (12), örneğin bir fırça ile temizleyin. | ||||
| – Magazin sürgüsü (14) üzerindeki tuşa (15) basın ve yerine oturana kadar magazin açıklığına doğru itin. | Magazinin boşaltılması: | |||
| – Uygun bir çivi şeridini (22) magazin açıklığına itin. Standart magazin maksimum 2 çivi şeridi ile doldurulabilir, genişletilmiş magazin (aksesuar) 4 ile doldurulabilir. | – Magazin sürgüsü (14) üzerindeki tuşa (15) basın ve yerine oturana kadar magazin açıklığına doğru itin. | |||
| – Magazin sürgüsü (14) üzerindeki tuşa (15) basın ve öne doğru dayanaga kadar itin. | – Çivi şeridi (22) magazin açıklığından dışarı kayabilecek şekilde magazini çevirin. | |||
148 | Türkçe
Kontak elemanının çıkarılması/değiştirilmesi (bkz. resim C)
Kontak elemanı temizlik veya değiştirme için çıkarılabilir. GNB 18V-38: Yalnızca standart kontak elemanını (17) kullanın.
GNB 18V-40: Kullanım amacına bağlı olarak uygun kontak elemanını kullanın:
- Standart kontak elemanı (17) civilerin çakılması ve (manyetik halka (24) ile birlikte) çelik sabitleme elemanlarının yerleştirilmesi için uygundur.
- Dar kontak elemanı (23), plastik sabitleme elemanlarının yerleştirilmesi için uygundur.
Aküyü (10) çıkarın. Magazini (12) boşaltın ve çıkarın. Kontak elemanı kilit açma düğmesini (16) çekin ve ardından (17) veya (23) kontak elemanını elektrikli el aletinden dışarı çekin.
Temizlenmiş veya yeni (17) veya (23) kontak elemanını yerine oturana kadar elektrikli el aletinin içine itin.
Çalışma
Çalıştırma
Açma/Kapama
Elektrikli el aletini açmak için kullanıcı arayüzündeki Açma/Kapama tuşuna (1) kullanıcı arayüzü yanana kadar basılı tutun.
Elektrikli el aletini kapatmak için açma/kapama (1) tuşuna tekrar basın.
Elektrikli el aleti kullanılmadığı takdirde 30 dakika sonra otomatik olarak kapanır.
Enerjiden tasarruf etmek için elektrikli el aletini sadece kullandığınızda açın.
Alt tabakanın uygunluğunun kontrol edilmesi
Elektrikli el aletini civilemeden veya sabitlemeden önce alt tabakanın uygunluğunu kontrol edin.
Alt tabaka düz ve kalıntılardan arındırılmış olmalıdır.
Alt tabaka malzemesinin sertliğini test etmek için, merkez zımba olarak bir çivi kullanın. Malzemenin üzerine güçlü bir darbe ile kırıcı-delici ile vurun. Sonucu kontrol edin:
- Çivinin ucu körelmiş: yüzey çok sert ve uygun değil, çivi sekebilir.
- Malzeme çatlar veya parçalanır: Alt tabaka çok kırılgandır ve uygun değildir. Parçacıklar size veya diğer insanlara çarpabilir veya çivi alt tabakaya tamamen nüfuz edebilir.
- Kırıcı-delici vurulduğunda çivi alt tabakaya batar: Alt tabaka çok yumuşak ve uygun değil, çivi alt tabakaya tamamen nüfuz edebilir.
– Çivi alt tabakada küçük bir girinti bırakır: alt tabaka sabitleme için uygundur.
Çakma işleminin tetiklenmesi
- Elektrikli el aletini çalıştırın.
-
Tetiğin (6) kilidini açmak için kilit açma şalterini (5) sola doğru bastırın (bkz. resim D).
-
Elektrikli el aletini tutamağından (7) sıkıca tuttuğunuzdan emin olun.
- Kontak elemanını (17) alt tabakanın üzerine dayanağa kadar bastırın.
Kontak elemanına basıldığında, çalışma ışığı (19) yanar ve olumsuz aydınlatma koşullarında çalışma alanının aydınlatılmasını sağlar.
- Akabinde tetiğe (6) basın ve tekrar bırakın. Bu, alt tabakaya bir çivi çalışmasını içerir.
- Not: Kontak elemanı (17) içeri bastırıldıktan sonra 2 sn içinde tetiğe (6) basılmalıdır. Aksi takdirde elektrikli el aleti güvenli duruma geçer ve çakma işleminin yeniden başlatılması gerekir.
– Diğer çakma işlemi için elektrikli el aletini alt tabakadan tamamen kaldırın ve istenen diğer yere sabit bir şekilde yerleştirin.
– İş molalarında ve iş bitiminde, kilit açma şalterini (5) sağa doğru bastırarak tetiği (6) emniyete alın. (bkz. resim D).
Not: Bir güvenlik tertibatı, kontak elemanı (17) tam olarak içeri bastırılmadığında veya çakma işlemleri arasında tetik (6) serbest bırakılmadığında tetiklemeyi önler.
Çalışırken dikkat edilecek hususlar
Elektrikli el aleti üzerinde herhangi bir çalışma yapmadan önce (örn. bakım, uç değişimi vb.) aküyü elektrikli el aletinden çıkarın. Aletin açma/kapama şalterine yanlışlıkla basıldığında yaralanmalar ortaya çıkabilir.
İşe başlamadan önce her seferinde güvenlik ve tetikleme düzeneklerinin işlevinin sorunsuz olmasını ve tüm vidaların ve somunların yerlerine sabit oturmasını sağlayın. Arızalı ya da yanlış çalışan elektrikli el aletini enerji beslemesinden hemen ayırın ve yetkili bir Bosch müşteri servisi ile iletişime geçin.
Elektrikli el aletinde usulüne aykırı manipülasyonlar yapmayın. Elektrikli el aletinin hiçbir parçasını sökmeyin veya bloke etmeyin. "Acil tamiratları" uygun olmayan araçlarla gerçekleştirmeyin.
Elektrikli el aletindeki tüm zayıflıkları ve hasarları önleyin, örn.:
- Çakma ya da oyma,
- Üretici tarafından izin verilen tadilat önlemleri,
– Düşürün ya da zemin üzerinde itin, - Kırıcı-delici olarak kullanım,
- Her türlü güç etkisi.
Uzun süreli iş molalarında ve iş bitiminde elektrikli el aletini kapatın, aküyü çıkarın ve mümkünse magazini boşaltın.
Çakma işlemleri için talimatlar
Sabitlemeler için, sabitlenecek malzemeler için üreticinin şartnamelerine ve esnafın inşaat planlarına uyun.
İş parçanızın altında ya da arkasında hiçbir şey bulunmamasını sağlayın. Arkasında biri varsa duvarlara, çatılara ya da zeminlere çivi yerleştirmeyin. Çiviler alt tabakaya girebilir ve birini yaralayabilir.

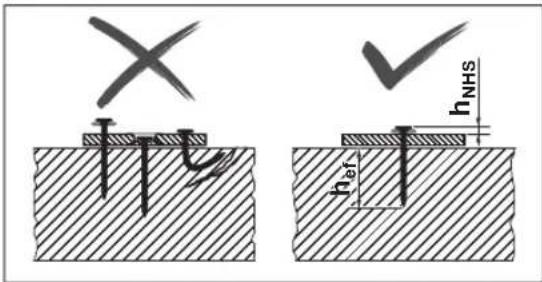

Çiviler her zaman alt tabakaya dikey olarak çakılmalıdır. Daha önce yerleştirilmiş bir çivinin üzerine çivi yerleştirmeyin. Bu sırada çivinin şekli değişebilir, çiviler sıkışabilir ya da elektrikli el aleti kontrolsüz bir şekilde hareket edebilir.


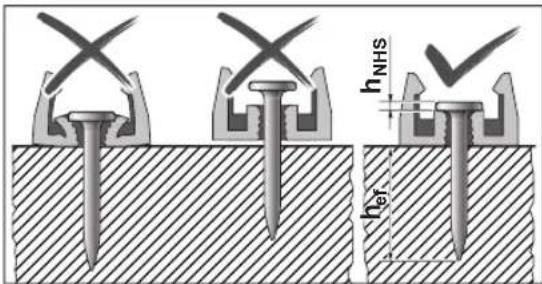

hNHS hEFGNB 18V-40: Sabitleme elemanlarını yerleştirirken, çivilerin doğru çakılıp çakılmadığını da kontrol edin.
Beton, başarısız çakma işlemleri nedeniyle hasar görürse, kabul edilen kurallara göre onarılmalıdır.
http://www.bosch-pt.com adresindeki Bosch çivileri dokümantasyonuna bakın:
- Çivi başı mesafesi h NHS
- Etkili ankraj uzunluğu h ef
- Beton elemanın minimum kalınlığı h
- İki çivi arasındaki minimum mesafe s min
- Minimum kenar mesafesi c min
- Önerilen yükler
Sabitleme elemanlarının yerleştirilmesi (GNB 18V-40) (bkz. resimler E-F)
Plastik veya çelikten yapılmış bireysel sabitleme elemanlarını zemine tutturmak için elektrikli el aletini kullanabilirsiniz.
Sabitleme elemanları için örnekler:
Sipariş numarası Açıklama
| 1 600 A03 2G6 Boru kelepçesi 16 mm |
| 1 600 A03 2G7 Boru kelepçesi 20 mm |
| 1 600 A03 2G8 Boru kelepçesi 25 mm |
| 1 600 A03 2G9 Boru kelepçesi 32 mm |
| 1 600 A03 2GA Boru kelepçesi 40 mm |
| 1 600 A03 2GB 8 kablo için kablo braketi(tek taraflı) | |
| 1 600 A03 2GC 16 kablo için kablo brake(çift taraflı) |
| 1 600 A03 2GD 20 kablo için kablo tutucu | |
| 1 600 A03 2GE 40 kablo için kablo tutucu |
| 1 600 A03 2GF Kablo bagi tutucusu | |
| 1 600 A03 2GG Kablo bagi 8-32 m |
Bosch sabitleme elemanlarının tamamını www.bosch-pt.com adresinde bulabilirsiniz.
▶ Sadece Bosch tarafından elektrikli el aletiniz için önerilen sabitleme elemanlarını kullanın. İzin verilmeyen sabitleme elemanlarının kullanılması elektrikli el aletine zarar verebilir ve yaralanmaya neden olabilir.
Plastik sabitleme elemanları için dar kontak elemanını (23) kullanın (bkz. resim E).
Çelik sabitleme elemanları için standart kontak elemanını (17) kullanın (bkz. resim F). Manyetik halkayı (24), kontak elemanının ucu üzerinde yana doğru kaydırın ve yerine oturmasını sağlayın.
Kontak elemanının (23) veya manyetik halkanın (24) üzerine, öngörülen çivi geçişine sahip bir sabitleme elemanı yerleştirin.
Daima yalnızca tek bir sabitleme elemanı yerleştirin. Birden fazla elemanının üst üste yerleştirilmesi yaralanmalara veya hasara yol açabilir.
150 | Türkçe

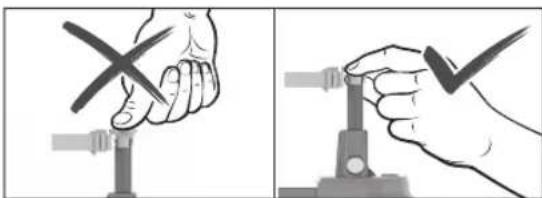

▶ Sabitleme elemanını yerleştirirken ellerinizi daima çıkış ağzının yanlarında tutun. Çıkış ağzını daima kendinizden veya diğer insanlardan uzağa doğrultun. Kontak elemanını içeriye doğru bastırmayın.
Parmaklarını z tetikten uzak tutun. Beklenmedik bir tetikleme, çivinin yerinden çıkmasına neden olabilir, bu da yaralanmaya veya elektrikli el aletinin hasar görmesine neden olabilir.
Kontak elemanını, sabitleme elemanı yerinde olacak şekilde yüzeye bastırın. Çakma işlemini her zamanki gibi tetikleyin.
Derinlik mesnedinin ayarlanması
Çivi başı mesafesi h_NHS için doğru değer elde edilecek şekilde derinlik mesnedi şalteri (20) ile çakma derinliğini ayarlayın.
Çivi çok derin: Derinlik mesnedi şalterini (20) sağa doğru bastırın. Çiviler çok derine çakılmaya devam ederse, daha uzun civiler kullanın.
Çivi yeterince derin değil: Derinlik mesnedi şalterini (20) sola doğru bastırın. Çiviler hâlâ yeterince derine çakılmıyorsa, daha kısa civiler kullanın.
Sıkışmaları giderme/sifırlama
Durum göstergesi (2) kırmızı veya turuncu yandığında veya çiviler artık düzgün çakılmadığında sıkışmaları giderin.
- Aküyü (10) çıkarın. Magazini (12) boşaltın ve çıkarın. Kontak elemanını (17) çıkarın.
- Magazini (12) kontrol edin ve kirden, kalıntılardan ve yabancı cisimlerden arındırın.
- Kontak elemanını (17) kontrol edin ve civileri, çivi kıymıklarını, kalıntıları veya yabancı cisimleri delme pimi (21) ile çıkarın. Bu esnada kontak elemanına zararı vermemeye dikkat edin.
- Kontak elemanını (17), magazini (12) ve aküyü (10) yeniden birbiri ardına değiştirin.
- Magazin sürgüsü (14) üzerindeki tuşa (15) basın ve yerine oturana kadar magazin açıklığına doğru itin.
- Elektrikli el aletini çalıştırın.
-
Sıfırlama tuşuna (4) 5 sn süreyle basın ve durum göstergesinin (2) yanıp sönmeye başlamasını bekleyin.
-
Kontak elemanını (17) tahta veya benzeri bir bloğa bastırın ve tetiğe (6) basın. Bu, motorun darbe damgasını doğru konuma getirmesini sağlar.
- Başka bir hata tespit edilirse, elektrikli el aleti normal çalışmaya geri dönmez, ancak durum göstergesinde (2) başka bir hata görüntülenir.
Destek ayağının sökülmesi
Destek ayağı (13), elektrikli el aletinin düz bir alt tabakada dikey olarak hizalanmasını kolaylaştırır.
Düz olmayan alt tabakalarda çalışmak için destek ayağını (13) sökebilirsiniz. Bunun için, destek ayağını magazinden (12) geriye doğru itin.
Elektrikli el aletinin àsılması
Askı kancası (25) ile kapalı elektrikli el aletini uygun bir asma tertibatına sabitleyebilirsiniz.
Askı kancasını (25) birlikte teslim edilen vida ile elektrikli el aletinin gövdesine vidalayın (bkz. resim G).
- Askı kancasını (25) muhtemel hasarlar veya deformasyon bakımından kontrol edin.
Askı kancasını (25) hasarlanmışa, deforme olmuşsa ya da elektrikli el aletine sabit bir şekilde bağlı değilse kullanmayın.
– Elektrikli el aletini askı kancasıyla (25) sabit bir askı tertibatına asın. Hasarları ya da yaralanmaları önlemek için askı tertibatı yay yollarının üstüne ya da doğrudan çalışma alanlarına takılamaz.
Askı kancası monte edilmiş aksesuarlar dahil sadece elektrikli el aletinin asılması için tasarlanmıştır.
▶ Düşmeyi önleme ekipmanı olarak asla askı kancası kullanmayın.
Taşıma
Taşımak için, özellikle merdiven kullanıyorsanız ya da alışılmışın dışındaki bir vücut duruşuyla hareket ederken elektrikli el aletini kapatın.
Tetiği kilit açma şalteri (5) ile kilitleyin. Elektrikli el aletini çalışma yerine sadece tutamaktan (7) tutarak taşıyın ve tetiği (6) tetikleyin.
Kullanıcı arayüzü
Kullanıcı arayüzü şunları sağlar:
- Elektrikli el aletinin açılıp kapanması
– Elektrikli el aletinin durum göstergesi - Akü şarj durumu göstergesi
- Sifirlama
Durum göstergeleri
Durum göstergesi rengi (2)
Anlamı/nedeni Çözümü
Yeşil Bu elektrikli el aleti kullanıma hazırldır. –
| Durum göstergesi rengi (2) | Anlamı/nedeni Çözümü | |
| Sarı Aşırı ısınma koruması: Motor veya elektronik parçalar çok sıcak. | Elektrikli el aletinin soğumasını bekleyin. Motor ve elektronik parçalar çalışma sıcaklığına ulaştığında, elektrikli el aleti otomatik olarak normal çalışmaya döner. | |
| Mavi Soğuk koruması: Elektrikli el aleti çok soğuk. | Elektrikli el aletini sıcak bir ortamda ılmaya bırakın. Motor ve elektronik parçalar çalışma sıcaklığına ulaştığında, elektrikli el aleti otomatik olarak normal çalışmaya döner. | |
| Kırmızı Sıkışma tespit edildi: Darbe damgası doğru konuma geri dönemez. | Sıkışmayı (Bakınız „Sıkışmaları giderme/sifırlama“, Sayfa 150) giderin. | |
| Turuncu Motor bloke edildi: Darbe damgası doğru konuma getirilemiyor. | Sıkışmayı (Bakınız „Sıkışmaları giderme/sifirlama“, Sayfa 150) giderin. | |
| Camgöbeği Aşırı akım koruması: Motor çok fazla akım tüketiyor. | Elektrikli el aletinde sıkışan cisim veya aşırı kirlenme olup olmadığını kontrol edin ve mevcutsa giderin (Bakınız „Sıkışmaları giderme/sifirlama“, Sayfa 150).Arıza devam ederse, yetkili bir Bosch elektrikli el aletleri müşteri servisine başvurun. | |
| Magenta (3 sn boyunca, sonra yeşil) | Bakım önerilir: çok yüksek arıza oranı (örn. bükülmüş civiler veya yetersiz çivi nüfuz derinliği) | Yetkili bir Bosch elektrikli el aletleri müşteri servisine başvurun. |
| Beyaz Elektronik veya sensör arızası Elektrikli el aleti güvenli duruma getirilmiştir ve kullanılamaz.Yetkili bir Bosch elektrikli el aletleri müşteri servisine başvurun. | ||
Akü şarj durumu göstergesi (3) Kapasite
| Sürekli ışık 5× yeşil %80-100 |
| Sürekli ışık 4× yeşil %60-80 |
| Sürekli ışık 3× yeşil %40-60 |
| Sürekli ışık 2× yeşil %20-40 |
| Sürekli ışık 1× yeşil %5-20 |
| Yanıp sönen ışık 1× yeşil %0-5 |
Bakım ve servis
Bakım ve temizlik
Elektrikli el aleti üzerinde herhangi bir çalışma yapmadan önce (örn. bakım, uç değişimi vb.) aküyü elektrikli el aletinden çıkarın. Aletin açma/kapama şalterine yanlışlıkla basıldığında yaralanmalar ortaya çıkabilir.
▶ İyi ve güvenli çalışabilmek için elektrikli el aletini ve havalandırma aralıklarını temiz tutun.
Elektrikli el aleti 2 yıl veya daha uzun süre kullanılmadan depolandıysa, yetkili bir Bosch elektrikli el aleti servis merkezinde bakım yapılması tavsiye edilir.
Arızaların giderilmesi
| Sorun Neden Çözüm | ||
| Elektrikli el aleti yanıt vermiyor. | Akü yerleştirilmemiş veya boş Dolu bir akü yerleştirin. | |
| Akü ve/veya elektrikli el aleti çalışma sıcaklığının dışında | Akünün ve elektrikli el aletinin çalışma sıcaklığına ulaşmasını bekleyin. | |
| Elektrikli el aleti açık değil Elektrikli el aletini kullanıcı arayüzündeki Açma/Kapama tuşu (1) ile açın. | ||
| Hiçbir çakma işlemi tetiklenmedi | Magazinde (12) ≤ 2 çivi | Magazini (12) doldurun. |
| Tetik (6) kilitli | Tetiğin (6) kilidini açmak için kilit açma şalterini (5) sola doğru bastırın. | |
| Çalışma sırası doğru şekilde yürütülmedi | Doğru çalışma sırasına uyun: - Kontak elemanını (17) alt tabakadan kaldırın. - Tetiği (6) bırakın. | |
152 | Türkçe
| - Kontak elemanını alt tabaka üzerine dikey olarak bastırın.- Kontak elemanına bastıktan sonra 2 sn içinde tetiğe basın. | ||
| Çivi yeterince derin değil. | Elektrikli el aleti çok soğuk | Elektrikli el aletinin çalışma sıcaklığına ulaşmasını bekleyin. |
| Derinlik mesnedi yanlış ayarlanmış | Derinlik mesnedi şalterini (20) sola doğru bastırın. | |
| çok uzun çivi Daha kısa civiler kullanın. Uygulamanız için uygun olan etkili ankraj uzunluğu h_el 'yi dikkate alın. | ||
| Alt tabaka çok sert Dübel gibi alternatif sabitleme yöntemleri kullanın. | ||
| Çivi çok derin. Derinlik mesnedi yanlış ayarlanmış | Derinlik mesnedi şalterini (20) sağa doğru bastırın. | |
1 609 92A 9HC | (14.06.2024) Bosch Power Tools
Fax: +90 362 2289090
E-mail: bpsasalbobinaj@hotmail.com
Aygem Elektrik Makine Sanayi ve Tic. Ltd. Şti.
10021 Sok. No: 11 AOSB
Çiğli / İzmir
Tel.: +90 232 3768074
Fax: +90 232 3768075
E-mail: boschservis@aygem.com.tr
Bakırcıoğlu Elektrik Makine Hırdavat İnşaat Nakliyat Sanayi
ve Ticaret Ltd. Şti.
Karaağaç Mah. Sümerbank Cad. No:18/4
Merkez / Erzincan
Tel.: +90 446 2230959
Fax: +90 446 2240132
E-mail: bilgi@korfezelektrik.com.tr
Bosch Sanayi ve Ticaret A.Ş.
Elektrikli El Aletleri
Aydinevler Mah. İnönü Cad. No: 20
Küçükyalı Ofis Park A Blok
34854 Maltepe-İstanbul
Tel.: 444 80 10
Fax: +90 216 432 00 82
E-mail: iletisim@bosch.com.tr
www.bosch.com.tr
Bulsan Elektrik
İstanbul Cad. Devrez Sok. İstanbul Çarşısı
No: 48/29 Iskitler
Ulus / Ankara
Tel.: +90 312 3415142
Tel.: +90 312 3410302
Fax: +90 312 3410203
E-mail: bulsanbobinaj@gmail.com
Çözüm Bobinaj
Küsget San.Sit.A Blok 11Nolu Cd.No:49/A
Şehitkamil/Gaziantep
Tel.: +90 342 2351507
Fax: +90 342 2351508
E-mail: cozumbobinaj2@hotmail.com
Onarım Bobinaj
Raif Paşa Caddesi Çay Mahallesi No:67
İskenderun / HATAY
Tel.: +90 326 613 75 46
E-mail: onarim_bobinaj31@mynet.com
Faz Makine Bobinaj
Cumhuriyet Mah. Sanayi Sitesi Motor
İşleri Bölümü 663 Sk. No:18
Murat Paşa / Antalya
Tel.: +90 242 3465876
Tel.: +90 242 3462885
Fax: +90 242 3341980
E-mail: info@fazmakina.com.tr
Günşah Otomotiv Elektrik Endüstriyel Yapı Malzemeleri San ve Tic. Ltd. Şti
Beylikdüzü Sanayi Sit. No: 210
Beylikdüzü / İstanbul
Tel.: +90 212 8720066
Fax: +90 212 8724111
E-mail: gunsahelektrik@ttmail.com
Sezmen Bobinaj Elektrikli El Aletleri İmalatı San ve Tic. Ltd. Şti.
Ege İş Merkezi 1201/4 Sok. No: 4/B
Yenişehir / İzmir
Tel.: +90 232 4571465
Tel.: +90 232 4584480
Fax: +90 232 4573719
E-mail: info@sezmenbobinaj.com.tr
Üstündağ Bobinaj ve Soğutma Sanayi
Nusretiye Mah. Boyacılar Aralığı No: 9
Çorlu / Tekirdağ
Tel.: +90 282 6512884
Fax: +90 282 6521966
E-mail: info@ustundagsogutma.com
İŞIKLAR ELEKTRİK BOBİNAJ
Karasoku Mahallesi 28028. Sokak No:20/A
Merkez / ADANA
Tel.: +90 322 359 97 10 - 352 13 79
Fax: +90 322 359 13 23
E-mail: isiklar@isiklarelektrik.com
Diğer servis adreslerini şurada bulabilirsiniz:
Önerilen Lityum İyon aküler tehlikeli madde taşıma yönetmeliği hükümlerine tabidir. Aküler kullanıcı tarafından başka bir hükümete tabi olmaksızın kara yollarında taşınabilir.
Üçüncü kişiler eliyle yollanma durumunda (örneğin hava yolu ile veya nakliye şirketleri ile) paketleme ve etiketlemeye ilişkin özel hükümlere uyulmalıdır. Gönderi paketlenirken bir tehlikeli madde uzmanından yardım alınmalıdır.
Aküleri sadece ve ancak gövdelerinde hasar yoksa gönderin.
Açık kontakları kapatın ve aküyü ambalaj içinde hareket etmeyecek biçimde paketleyin. Lütfen olası ek ulusal yönetmelik hükümlerine de uyun.
Tasfiye
Elektrikli el aletleri, aküler, aksesuar ve ambalaj malzemesi çevre dostu tasfiye amacıyla bir geri dönüşüm merkezine yollanmalıdır.
Elektrikli el aletlerini ve aküleri/bataryaları evsel çöplerin içine atmayın!
Sadece AB ülkeleri için:
Artık kullanılmayan ve arızalı elektrikli el aletleri veya kullanılmış aküler/piller ayrı olarak imha edilmelidir. Belirtilen toplama sistemlerini kullanın.
Atık elektrikli ve elektronik ekipmanlar uygun şekilde imha edilmezse olası tehlikeli maddelerin varlığı nedeniyle çevre ve insan sağlığı üzerinde zararlı etkileri olabilir.
Aküler/bataryalar:
Lityum iyon:
154 | Polski
Lütfen nakliye bölümündeki talimata uyun (Bakınız „Nakliye“, Sayfa 153).
