Produkttype	Trådløs stiftemaskin
Merke og modell	Bosch GNB 18V-38 Professional
Mål (L × B × H)	405 × 138 × 309 mm
Vekt uten batteri	4,1 kg
Vekt med batteri	4,4–5,4 kg (avhengig av batteri)
Nominell spenning	18 V
Kompatibel batteritype	Lithium-Ion GBA 18V... / ProCORE18V...
Anbefalte ladere	GAL 18..., GAX 18V..., GAL 36...
Type stifter/spiker	Bosch spiker (NB, NK, NM) eller NB-40 (GNB 18V-40)
Spikerlengde	13–38 mm (GNB 18V-38) / 13–40 mm (GNB 18V-40)
Skaftdiameter	2,7–3 mm
Magasinkapasitet	Opptil 22 spiker (2 bånd)
Maksimal innsettingsfrekvens	2 spiker per sekund (med batteri ≥ 4 Ah)
Utløsersystem	Enkeltutløsning med sikkerhetssekvens
Kompatible materialer	Betong (støpt, komprimerte skjøter), konstruksjonsstål
Brukstemperatur	-5 °C til +50 °C
Lydtrykknivå	85 dB(A)
Lydeffektnivå	96 dB(A)
Vibrasjon (a_h)	5,7 m/s² (usikkerhet K = 1,5 m/s²)
Vedlikehold	Rengjør verktøyet og ventilasjonssporene regelmessig
Sikkerhet	Kontaktelement (sikkerhet), låsbar avtrekker, batteriet må tas ut før vedlikehold
Innhold i boksen	Verktøy, støttefot, opphengskrok, bruksanvisning (batteri og lader kan selges separat)
Garanti / Service	Bosch kundeservice (tlf: 09 70 82 12 26); reservedeler tilgjengelig på nett

Ofte stilte spørsmål - GNB 18V-38 Professional BOSCH

Hvilke typer spiker kan jeg bruke med GNB 18V-38?

Bruk utelukkende de anbefalte Bosch-spikerne: serier NB (galvanisert karbonstål, lengder 16–38 mm), NK (35 mm med hakk), NM (trappet stål, 13–19 mm) eller NB-40 for GNB 18V-40.

Hvordan lader jeg batteriet?

Bruk en av de oppførte Bosch-laderne (GAL 18..., GAX 18V..., GAL 36...). Sett batteriet i laderen og koble til. Batteriet leveres delvis oppladet; lad det helt opp før første gangs bruk.

Hva gjør jeg hvis verktøyet ikke fungerer?

Kontroller først at batteriet er satt i og ladet. Sørg for at verktøyet er slått på med På/Av-bryteren (1). Hvis statusindikatoren (2) er oransje eller rød, følg Reset-prosedyren: ta ut batteriet, rengjør laderen, og hold deretter Reset-knappen (4) inne i 5 sekunder.

Hvordan justerer jeg innsettingsdybden?

Bruk dybdejusteringsknappen (20). Drei den mot høyre for mindre dybde, mot venstre for større dybde. Etter justering, utfør en testinnskyting for å kontrollere.

Kan verktøyet feste elektriske kabler?

Modellen GNB 18V-38 er ikke beregnet for feste av elektriske kabler. Bruk i stedet GNB 18V-40 som godtar spesielle festeelementer med riktig tilbehør (smalt kontaktelement, magnetisk ring).

Hvordan rengjør jeg verktøyet?

Fjern alltid batteriet før rengjøring. Rengjør ventilasjonssporene med en myk børste. For laderen og kontaktelementet, bruk en tørr klut. Regelmessig vedlikehold anbefales hvert 2. år hos et autorisert Bosch-senter.

Hva betyr fargene på status-LED (2)?

Grønn: klar til bruk. Gul: overoppheting. Blå: for kaldt. Rød/Oransje: fastklemming eller blokkering. Cyan: overstrøm. Magenta: vedlikehold anbefales. Hvit: sensorfeil (krever reparasjon).

Kan jeg bruke verktøyet på tre?

Nei, verktøyet er designet for harde materialer som betong eller stål. På tre (for mykt) kan spikerne gå gjennom og skade noen. For tre, bruk en vanlig pneumatisk stiftemaskin.

Hvordan transportere verktøyet trygt?

Lås avtrekkeren med utløserknappen (5) i høyre posisjon. Ta ut batteriet. Bær verktøyet kun i håndtaket (7) og unngå å peke utkastmunnstykket mot deg selv eller andre.

Hvor finner jeg reservedeler eller kundeservice?

Sjekk Bosch nettbutikk (www.bosch-pt.com) for deler. I Frankrike, kontakt Bosch kundeservice på 09 70 82 12 26 (lokal samtale) eller e-post: [e-mail].

BRUKSANVISNING GNB 18V-38 Professional BOSCH

Dermed sikres størst mulig maskinsikkerhed.

Produkt- og ydelsesbeskrivelse

a) Dette tilbehør medfølger ikke som standard.
Tekniske data

Valg af som iht. anvendelsesformål:

LED Kapacitet

Konstant lys 2 × grøn 30–60 %

Konstant lys 1 × grøn 5–30 %

Blinkende lys 1 × grøn 0–5 %

Akku-type ProCORE18V...

LED Kapacitet

Konstant lys 5 × grøn 80–100 %

Konstant lys 4 × grøn 60–80 %

Konstant lys 3 × grøn 40–60 %

Konstant lys 2 × grøn 20–40 %

Konstant lys 1 × grøn 5–20 %

Blinkende lys 1 × grøn 0–5 %

Underlaget skal være plant og rent.

Eksempler på monteringselementer:

Bestillingsnummer Beskrivelse

Vedligeholdelse og service

Vedligeholdelse og rengøring

Kundeservice og anvendelsesrådgivning

Borttagning av batteri

Generelle advarsler om elektroverktøy

ADVARSEL

Les alle advarslene og anvisningene. Feil ved

overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Ta godt vare på alle advarslene og all informasjonen.

Med begrepet "elektroverktøy" i advarslene menes nettdrevne (med ledning) elektroverktøy eller batteridrevne (uten ledning) elektroverktøy.

Sikkerhet på arbeidsplassen

Sørg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot eller dårlig lys innebærer stor fare for uhell.
▶ Bruk ikke elektroverktøy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare væsker, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp.
Hold barn og andre personer unna når et elektroverktøy brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

Elektrisk sikkerhet

Støpselet til elektroverktøyet må passe i stikkontakten. Støpselet må ikke endres på noen måte. Bruk ikke adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt.
- Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet.
▶ Elektroverktøy må ikke utsettes for regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.
Ikke bruk ledningen til andre formål enn den er beregnet for. Bruk aldri ledningen til å bære eller trekke elektroverktøyet eller koble det fra strømforsyningen. Hold ledningen unna varme, olje, skarpe kanter eller deler som beveger seg. Med skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt.
Når du arbeider utendørs med et elektroverktøy, må du bruke en skjøteledning som er egnet for utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.
Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk støt.

Personsikkerhet

Vær oppmerksom, følg med på det du gjør og utvis sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trøtt eller er påvirket av alkohol eller andre rusmidler eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader.
▶ Bruk personlig verneutstyr. Bruk alltid øyebeskyttelse. Bruk av personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern - avhengig av type og bruk av elektroverktøyet - reduserer risikoen for skader.

▶ Unngå utilsiktet start. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømkilden og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.
Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til personskader.
▶ Unngå en unormal kroppsholdning. Sørg for å stå riktig og stødig. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.
Hvis det kan monteres støvavsugs- og - oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes riktig. Bruk av et støvavsug reduserer fare på grunn av støv.

Omhyggelig bruk og håndtering av elektroverktøy

Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet for arbeidsoppgaven. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
Ikke bruk elektroverktøyet hvis av/på-bryteren er defekt. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.
▶ Trekk støpselet ut av stikkontakten og/eller fjern batteripakken fra elektroverktøyet før du foretar innstillinger eller skifter tilbehørsdeler på elektroverktøyet eller legger det bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.
Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la personer som ikke er fortrolige med elektroverktøyet eller ikke har lest disse anvisningene bruke verktøyet. Elektroverktøy er farlige når de brukes av uerfarne personer.
Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn på elektroverktøyets funksjon. Få reparert elektroverktøyet før det brukes igjen hvis det er skadet. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.
▶ Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.
▶ Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn de som er angitt, kan føre til farlige situasjoner.

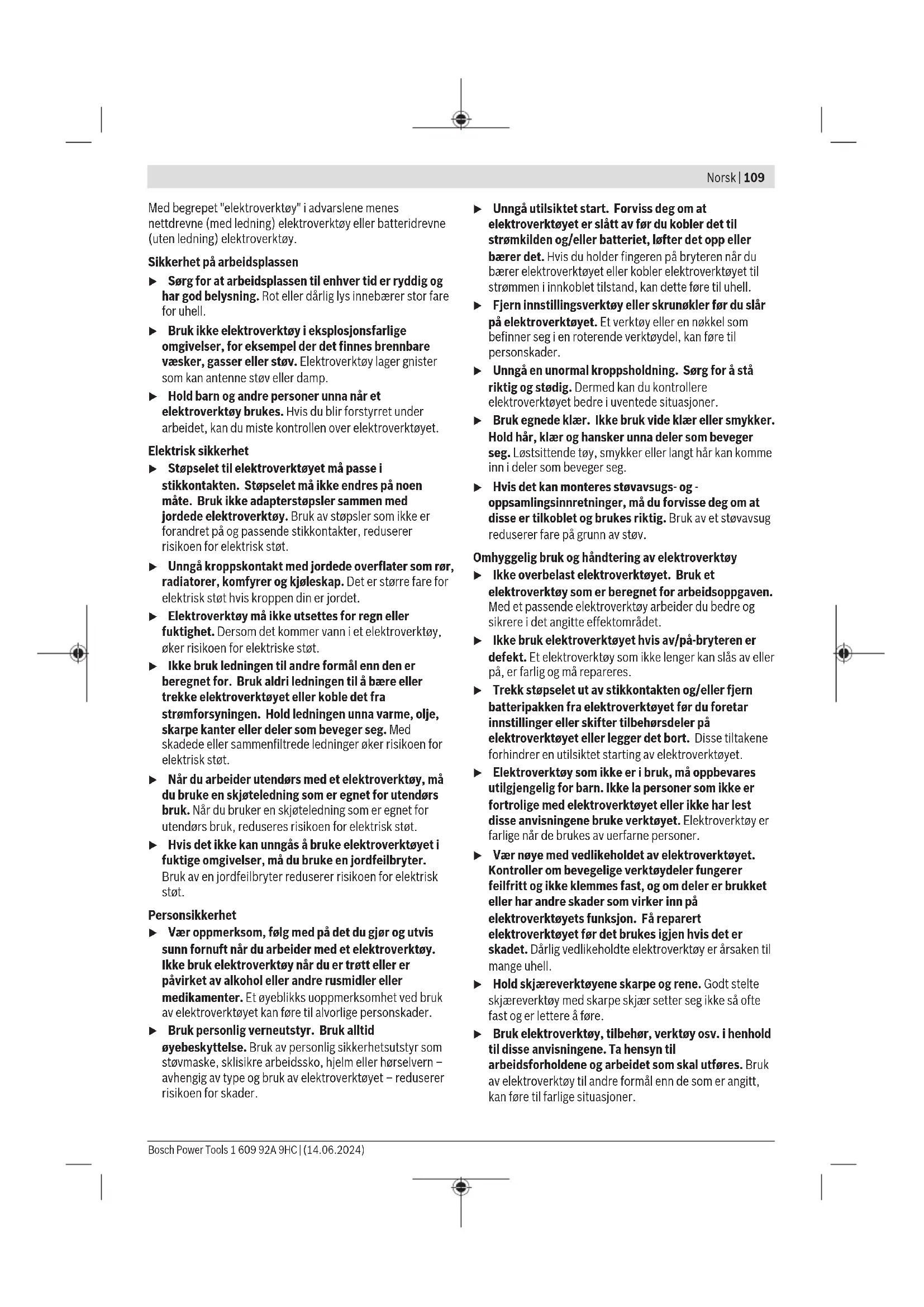

110 | Norsk

Bruk og pleie av batteridrevne verktøy

Lad batteriet bare med laderen som er angitt av produsenten. Det oppstår brannfare hvis en lader som er egnet for en bestemt type batterier, brukes med andre batterier.
▶ Bruk elektroverktøyene bare med batterier som er beregnet for dem. Bruk av andre batterier kan medføre personskader og brannfare.
Når batteriet ikke er i bruk, må det holdes unna andre metallgjenstander som binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
Ved feil bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Skyll med vann hvis det oppstår kontakt med væsken. Hvis det kommer væske i øynene, må du i tillegg oppsøke lege. Batterivæske som renner ut, kan føre til irritasjoner på huden eller forbrenninger.

Service

▶ Elektroverktøyet må kun repareres av kvalifiserte fagpersoner og bare med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.

Sikkerhetsadvarsler for spikerpistol

▶ Regn alltid med at verktøyet inneholder spikre. Uforsiktig håndtering av spikerpistolen kan føre til utilsiktet utløsning av spikre og personskader.
Ikke hold verktøyet mot deg selv eller noen andre i nærheten. Utilsiktet utløsning vil skyte ut spikrene og føre til personskade.
▶ Verktøyet skal bare aktiveres när det holdes fast mot arbeidsstykket. Hvis verktøyet ikke er i kontakt med arbeidsstykket, kan spikeren avvike fra målet.
Koble verktøyet fra strømkilden hvis spikeren setter seg fast i verktøyet. Under fjerning av en fastklemt spiker kan spikerpistolen aktiveres utilsiktet hvis den er koblet til strømmen.
▶ Vær forsiktig når du fjerner fastklemte spikre. Mekanismen kan være under press, og spikeren kan utløses med stor kraft mens du prøver å frigjøre den.

Ekstra sikkerhetsanvisning for GNB 18V-38:

Ikke bruk denne spikerpistolen til å feste strømledninger. Den er ikke beregnet for montering av strømledninger og kan skade isolasjonen på strømledninger og på den måten forårsake elektrisk støt eller brannfare.

Ekstra sikkerhetsanvisning for GNB 18V-40:

▶ Ved festing av strømkabler må du forvisse deg om at det ikke går strøm gjennom kablene. Hold alltid spikerpistolen ved bruk av de isolerte gripeflatene. Bruk bare spikre som er beregnet for montering av strømkabler. Kontroller at spikrene ikke har skadet isolasjonen på strømkablene. Hvis en spiker skader

isolasjonen på strømkabler, kan det føre til elektrisk støt og brannfare.

Koble spikerpistolen fra strømkilden ved påfylling og tømming av spikre, när du foretar justeringer og när du skifter tilbehør. Spikerpistolen kan aktiveres utilsiktet hvis den er koblet til strømkilden, noe som kan føre til personskader.
Vær forsiktig når du håndterer spikre, særlig under påfylling og tømming. Spikrene har skarp spiss, og dette kan føre til personskader.
▶ Hold fingrene unna utløseren når du ikke bruker spikerpistolen og når du flytter den fra en driftsposisjon til en annen. Uventet utløsning vil skyte ut en spiker, og dette kan føre til personskader.
Bruk de isolerte grepsflatene når du holder spikerpistolen under arbeid der spikeren kan komme borti skjulte ledninger. Hvis en spiker berører en strømførende ledning, kan eksponerte metalldeler på spikerpistolen bli strømførende, noe som kan føre til at brukeren får elektrisk støt.
▶ Hold godt fast i spikerpistolen under bruk. Ukontrollert tilbakeslag av spikerpistolen kan føre til utilsiktet aktivering, noe som kan forårsake personskader.
▶ Hold alle kroppsdeler slik som hender og føtter osv. borte fra utløsningsretningen til verktøyet. Spikeren kan trenge gjennom både arbeidsstykket og gjenstander bak dette, noe som kan føre til personskader.
Når du bruker spikerpistolen, må du holde alle kroppsdeler slik som hender og føtter osv. unna det området der spikrene drives inn i arbeidsstykket. Spikeren kan endre retning og gå ut av arbeidsstykket, noe som kan føre til personskader.
Bruk egnede detektorer for å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale forsyningsselskapet. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Hull i en vannledning forårsaker materielle skader.
Det kan slippe ut damp ved skader på og ikke-forskriftsmessig bruk av batteriet. Batteriet kan brenne eller eksplodere. Sørg for forsyning av friskluft, og oppsøk lege hvis du får besvær. Dampene kan irritere åndedrettsorganene.
▶ Du må ikke endre og ikke åpne batteriet. Det er fare for kortslutning.
▶ Batteriet kan bli skadet av spisse gjenstander som spikre eller skrutrekkere eller på grunn av ytre påvirkning. Resultat kan bli intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet.
▶ Bruk batteriet bare i produkter fra produsenten. Kun slik beskyttes batteriet mot farlig overbelastning.

Beskytt batteriet mot varme, f.eks. også mot langvarig sollys og ild, skitt, vann og fuktighet. Det er fare for eksplosjon og kortslutning.

▶ Bruk ikke elektroverktøyet og spikrene på svært myke materialer (f.eks. tre, lette byggematerialer). Spikrene kan trenge gjennom underlaget og føre til personskader.
▶ Bruk ikke elektroverktøyet og spikrene på svært harde materialer (f.eks. høyfast stål, svært hard naturstein), og ikke på betongtyper med høy trykkfasthet eller med aggregater med høy trykkfasthet. Hvis materialet er for hardt, kan spikeren sprette tilbake, brekke og stikke ut og treffe og skade deg eller andre personer.

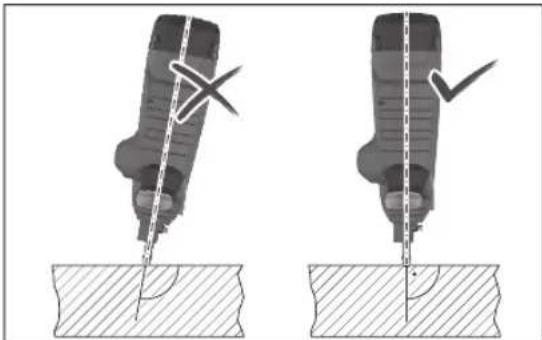

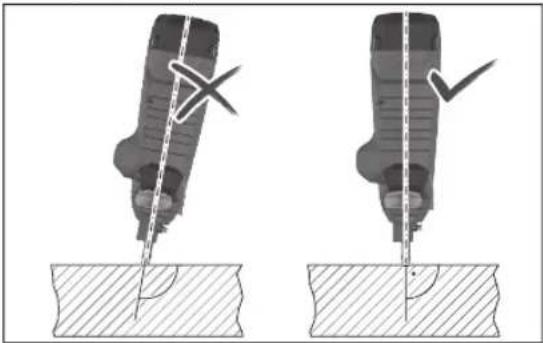

▶ Hold aldri elektroverktøyet i spiss vinkel mot underlaget. Elektroverktøyet må holdes loddrett mot underlaget. Det må ikke finnes smuss på underlaget.
Du må ikke deaktivere eller fjerne kontaktelementet. Kontaktelementet fungerer som sikkerhetsmekanisme som skal redusere faren for utilsiktet utløsing. Deaktivering av denne komponenten kan føre til utilsiktet utløsing av elektroverktøyet.
▶ Bruk elektroverktøyet bare när kontaktelementet fungerer korrekt. Hvis kontaktelementet er defekt, kan elektroverktøyet utløses utilsiktet.
Fyll alltid spikre i magasinet til elektroverktøyet før du setter inn batteriet. Da reduseres risikoen for at du slår inn en spiker ved en feiltagelse og skader deg eller andre personer.
Slå aldri inn spikre i nærheten av brennbare materialer. I forbindelse med enkelte spikertyper kan det oppstå gnister fra kontaktelementet mens spikrene slås inn.
Slå ikke inn en spiker på en annen spiker. Det kan føre til at spikeren settes skjevt eller at elektroverktøyet reagerer uventet.

Produktbeskrivelse og ytelsesspesifikasjoner

Les sikkerhetsanvisningene og instruksene. Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader.

Se illustrasjonene i begynnelsen av bruksanvisningen.

Forskriftsmessig bruk

Elektroverktøyet er beregnet for spikring i harde materialer som betong (f.eks. støpt betong, mørtelfuger) og stål (f.eks. konstruksjonsstål, varmvalset stål).

Elektroverktøyet skal ikke brukes på svært myke overflater (f.eks. tre, lette byggematerialer) eller svært harde overflater (f.eks. høyfast stål). Elektroverktøyet skal heller ikke brukes på følgende underlag: naturstein, vertikale mørtelfuger, hulblokker, teglstein, glasert teglstein, herdet stål, fjærstål, støpejern, sveisesømmer.

Kontroller at underlaget er egnet før bruk av elektroverktøyet (se „Kontrollere at underlaget er egnet“, Side 114).

Elektroverktøyet er bare beregnet brukt som håndholdt verktøy.

Elektroverktøyet er beregnet brukt innendørs.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene refererer til bildet av elektroverktøyet på illustrasjonssiden.

(1) Av/på-knapp (brukergrensesnitt)
(2) Statusindikator for elektroverktøy (brukergrensesnitt)
(3) Indikator for batterinivå (brukergrensesnitt)
(4) Nullstillingsknapp (brukergrensesnitt)
(5) Opplåsingsbryter for utløser
(6) Utløser
(7) Håndtak (isolert grepsflate)
(8) Brukergrensesnitt
(9) Utløserknapp for batteri ^a)

(10) Batteri ^a)

(11) Utløserspak for magasin

(12) Magasin

(13) Støttefot

(14) Magasinskyver

(15) Knapp for magasinskyver

(16) Utløserknapp for kontaktelement

(17) Standardkontaktelement

(18) Munning

(19) Arbeidslys

(20) Bryter for dybdeanlegg

(21) Dor

112 | Norsk

(22) Båndede spikre ^a)

(23) Kontaktelement smalt (GNB 18V-40)

(24) Magnetring (GNB 18V-40)

(25) Opphengskrok

A) Avhengig av batteriet
B) Begrenset ytelse ved temperatur under 0 °C
Verdiene kan variere avhengig av produktet, bruksområdet og miljøforholdene. Du finner mer informasjon på www.bosch-professional.com/wac.

Støy-/vibrasjonsinformasjon

Støyemisjon målt i henhold til EN 60745-2-16.

Vanlig A-støynivå for elektroverktøyet: lydtrykknivå 85 dB(A); lydeffektnivå 96 dB(A). Usikkerhet K = 3 dB.

Bruk hørselvern!

Vibrasjon totalt a _h (vektorsum av tre retninger) og usikkerhet K målt i henhold til EN 60745-2-16:

$$ a _ {n} = 5, 7 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$

Vibrasjonsnivået og støyemisjonen som er angitt i disse anvisningene er målt i samsvar med en standardisert målemetode og kan brukes til sammenligning av elektroverktøy. Verdiene egner seg også til en foreløpig estimering av vibrasjonsnivået og støyutslippet.

Angitt vibrasjonsnivå og støyutslipp representerer de hovedsakelige bruksområdene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre formål, med andre innsatsverktøy eller utilstrekkelig vedlikehold, kan vibrasjonsnivået og støyutslippet avvike fra det som er angitt. Dette kan føre til en betydelig økning av

vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet.

For en nøyaktig vurdering av vibrasjonsnivået og støyutslippet skal det også tas hensyn til de tidene verktøyet er slått av, eller går, men ikke faktisk er i bruk. Dette kan redusere vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet betraktelig.

Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.

Batteri

Bosch selger også batteridrevne elektroverktøy uten batteri. Det er angitt på emballasjen om et batteri følger med ditt elektroverktøy.

Lade batteriet

▶ Bruk bare laderne som er oppført i de tekniske spesifikasjonene. Kun disse laderne er tilpasset til Li-ion-batteriet som er brukt i elektroverktøyet.

Merknad: I samsvar med internasjonale transportforskrifter blir litium-ion-batterier levert delvis ladet. For å sikre full effekt fra batteriet må du lade det helt opp før første gangs bruk.

Sette inn batteriet

Skyv det oppladede batteriet inn i batteriholderen til det låses ordentlig.

Ta ut batteriet

For å ta ut batteriet trykker du på utløserknappen og trekker batteriet ut. Ikke bruk makt.

Batteriet har to låsetrinn som skal hindre at batteriet faller ut hvis batteriutløserknappen trykkes inn utilsiktet. Så lenge batteriet er satt inn i elektroverktøyet, holdes det i posisjon av en fjær.

Indikator for batteriladenivå

Merknad: Ikke alle batterityper er utstyrt med ladenivåindikator.

De grønne lysdiodene i batteriets ladenivåindikator viser batteriets ladenivå. Av sikkerhetsgrunner er det bare mulig å få vist ladenivået når elektroverktøyet er stoppet.

Trykk på knappen for indikatoren for batteriets ladenivå eller for å se ladenivået. Dette er mulig også när batteriet er tatt ut.

Hvis ingen lysdiode lyser etter at knappen for indikatoren for batteriets ladenivå er trykt inn, er batteriet defekt og må skiftes ut.

Batteriets ladenivå vises også på brukergrensesnittet (se „Statusindikatorer“, Side 117).

Batteritype GBA 18V...

Lysdiode Kapasitet

Lyser kontinuerlig 3 × grønt 60–100 %

Lyser kontinuerlig 2 × grønt 30–60 %

Lyser kontinuerlig 1 × grønt 5–30 %

Blinker 1 × grønt 0–5 %

Batteritype ProCORE18V...

Lysdiode Kapasitet

Lyser kontinuerlig 5 × grønt 80–100 %

Lyser kontinuerlig 4 × grønt 60–80 %

Lyser kontinuerlig 3 × grønt 40–60 %

Lyser kontinuerlig 2 × grønt 20–40 %

Lyser kontinuerlig 1 × grønt 5–20 %

Blinker 1 × grønt 0–5 %

Regler for optimal bruk av oppladbare batterier

Beskytt batteriet mot fuktighet og vann.

Rengjør ventilasjonsslissene på batteriet regelmessig med en myk, ren og tørr pensel.

Ta alltid batteriet ut av elektroverktøyet før arbeid på elektroverktøyet (for eksempel vedlikehold, bytte av verktøy, osv.). Det er fare for personskader hvis du trykker på av/på-bryteren ved en feiltagelse.

Sette inn/bytte magasin (se bilde A)

Sett magasinet (12) i elektroverktøyet, og la det läses på plass.

For å bytte magasin trykker du utløserspaken (11) med urviseren. Drei lett på magasinet, og ta det ut av elektroverktøyet.

Fylle/tømme magasinet (se bilde B)

- Vær forsiktig når du håndterer spikre, særlig under påfylling og tømming. Spikrene har skarp spiss, og dette kan føre til personskader. - Bruk utelukkende spikre som er anbefalt av Bosch for ditt elektroverktøy. Bruk av spikre som ikke er tillatt kan skade elektroverktøyet og forårsake personskader.

Hold alltid elektroverktøyet slik at munningen (18) ikke er rettet mot deg eller andre personer mens du tar ut, fyller på og setter inn magasinet.

Velge spikre etter bruksområde:

114 | Norsk

Betegnelse Bestillingsnummer Egnet for Lengde		(mm)	Diameter (mm) Materiale Farge		båndede spiker
			Skaft Hode
NB-16 1 600 A02 F4K Betong 16 2,7				6,25 Karbonstål, galvanisk forsinket	Blå
NB-19 1 600 A02 F4L 19			(glatt)
NB-25 1 600 A02 F4M 25
NB-32 1 600 A02 F4N 32
NB-38 1 600 A02 F4P 38
NK-35 1 600 A02 F4R 35 2,7
			(riflet)
NM-13	1 600 A02 F4S Stål	13 3			Svart
NM-16	1 600 A02 F4T 16		(gradering)
NM-19	1 600 A02 F4U 19
GNB 18V-40:
NB-40 1 600 A02 R7F Betong 40 2,7				6,25 Karbonstål, galvanisk forsinket	Blå
			(glatt)

Fylle magasinet:

• Rengjør magasinskyveren (14) og magasinet (12) ved behov, f.eks. med en pensel.
• Trykk på knappen (15) på magasinskyveren (14), og skyv den mot magasinåpningen til den låses.
• Skyv passende båndede spikre (22) inn i magasinåpningen. Standardmagasinet kan fylles med maksimalt 2 bänd med spikre, og det utvidede magasinet (tilbehør) med 4.
• Trykk på knappen (15) på magasinskyveren (14), og skyv den forover til den stopper.

Merknad: Hvis det bare er 2 spikre igjen i magasinet (12), kan ikke kontaktelementet (17) trykkes inn lenger, og ingen inndriving kan utløses. Fyll på magasinet.

Tømme magasinet:

• Trykk på knappen (15) på magasinskyveren (14), og skyv den mot magasinåpningen til den låses.
• Drei magasinet slik at de bunte de spikrene (22) kan gli ut av magasinåpningen.

Ta av/skifte kontaktelementet (se bilde C)

Kontaktelementet kan tas av for rengjøring eller utskifting. GNB 18V-38: Bruk utelukkende standardkontaktelementet (17).

GNB 18V-40: Bruk kontaktelementet som passer, avhengig av bruksområdet:

• Standardkontaktelementet (17) er egnet for skyting av spikre og (i kombinasjon med magnetringen (24)) for montering av festeelementer av stål.
• Det smale kontaktelementet (23) er egnet for montering av festeelementer av plast.

Ta ut batteriet (10). Tøm magasinet (12), og ta det av. Trekk i utløserknappen (16) til kontaktelementet, og trekk deretter kontaktelementet (17) eller (23) ut av elektroverktøyet.

Skyv det rengjorte eller nye kontaktelementet (17) eller (23) inn i elektroverktøyet til det låses på plass.

Bruk

Ta i bruk

Slå på/av

For å slå på elektroverktøyet trykker du på av/påknappen (1) på brukergrensesnittet helt til lyset på brukergrensesnittet tennes.

For å slå av elektroverktøyet trykker du på av/påknappen (1) igjen.

Elektroverktøyet slås automatisk av etter 30 minutter hvis det ikke brukes.

Kontrollere at underlaget er egnet

Kontroller at underlaget er egnet før du fyller elektroverktøyet med spikre eller før du begynner å spikre. Underlaget må være jevnt og uten materialrester.

Bruk en spiker som kjørner for å kontrollere hardheten til underlagsmaterialet. Slå den mot materialet med et hardt slag med en hammer. Kontroller resultatet:

• Spissen på spikeren har blitt butt: Underlaget er for hardt, og det er ikke egnet. Spikrene kan sprette tilbake.
• Materialet revner eller fliser seg opp: Underlaget er for sprøtt, og det er ikke egnet. Partikler kan treffe deg eller andre personer, eller spikrene kan trenge helt gjennom underlaget.
• Spikeren synker ned i underlaget når du slår med hammeren: Underlaget er for mykt, og det er ikke egnet. Spikeren kan trenge helt gjennom underlaget.
• Spikeren etterlater en liten fordypning i underlaget: Underlaget er egnet for spikringen.

Utløse inndrivingen

- Slå på elektroverktøyet.

• Trykk opplåsingsbryteren (5) mot venstre for å läse opp utløseren (6) (se bilde D).
• Pass på at du holder elektroverktøyet godt fast med håndtaket (7).
• Trykk kontaktelementet (17) mot underlaget til det stopper.

Når kontaktelementet er trykt inn, lyser arbeidslyset (19), slik at arbeidsplassen lyses opp ved ugunstige lysforhold.

• Trykk deretter kort på utløseren (6), og slipp den igjen. En spiker blir da skutt inn i underlaget.
• Merknad: Utløseren (6) må trykkes innen 2 sekunder etter at kontaktelementet (17) ble trykt inn. Ellers skifter elektroverktøyet til sikker tilstand, og inndrivingen må startes på nytt.
• For å sette inn en spiker til løfter du elektroverktøyet helt opp fra underlaget og setter det bestemt på det neste ønskede stedet.
• Når du tar pauser fra arbeidet og når arbeidet er slutt må du sikre utløseren (6) ved å trykke opplåsingsbryteren (5) mot høyre (se bilde D).

Merknad: En sikring hindrer utløsing hvis kontaktelementet (17) ikke er trykt helt inn eller utløseren (6) ikke ble sluppet mellom inndrivingene.

Anvisninger

Ta alltid batteriet ut av elektroverktøyet før arbeid på elektroverktøyet (for eksempel vedlikehold, bytte av verktøy, osv.). Det er fare for personskader hvis du trykker på av/på-bryteren ved en feiltagelse.

Hver gang du skal bruke verktøyet må du kontrollere at sikkerhets- og utløsingsinnretningene fungerer som de skal og at alle skruene og mutterne sitter fast. Hvis elektroverktøyet er defekt eller ikke fungerer feilfritt, må du umiddelbart koble det fra strømforsyningen og kontakte et autorisert Bosch -verksted.

Du må ikke foreta noen ikke-forskriftsmessige tilpasninger på elektroverktøyet. Du må ikke demonter eller blokkere noen deler av elektroverktøyet. Du må ikke foreta noen "nødreparasjoner" med uegnede midler.

Unngå at elektroverktøyet svekkes eller skades på noen måte, for eksempel i form av:

• hull eller gravering,
• ombygging som ikke er godkjent av produsenten,
• fall ned på eller skyving over gulvet,
• bruk som hammer,
• enhver bruk av makt.

Før lengre pauser i arbeidet og når arbeidet er slutt må du slå av elektroverktøyet, ta ut batteriet og om mulig tømme magasinet.

Anvisninger for inndriving

Se produsentens spesifikasjoner for materialene som skal festes og de detaljerte byggetegningene.

Kontroller hva som befinner seg under og bak emnet. Du må ikke skyte spikre inn i vegger, tak eller gulv hvis personer

befinner seg bak disse. Spikrene kan slås gjennom underlaget og føre til personskader.

Spikrene må alltid skytes loddrett inn i underlaget.

Skyt ikke en spiker på en spiker som allerede er skutt inn. Det kan føre til at spikrene deformeres og setter seg fast eller at elektroverktøyet beveger seg ukontrollert.

X hNHS hef

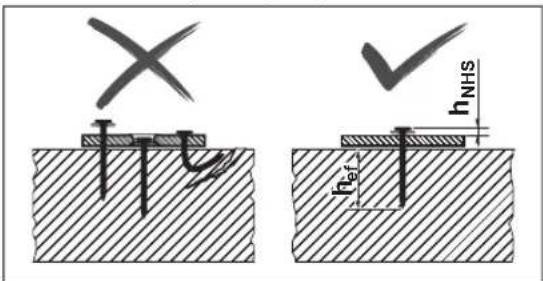

Kontroller om spikrene er skutt riktig inn. For at festet skal bli sikkert, må de ikke sitte for grunt eller for dypt, og de må ikke være bøyd.

hNHS hef

Hvis betong skades av mislykket skyting av spikre, må den repareres i samsvar med anerkjente regler.

116 | Norsk

Du finner følgende opplysninger i dokumentasjonen for spikrene fra Bosch på

http://www.bosch-pt.com:

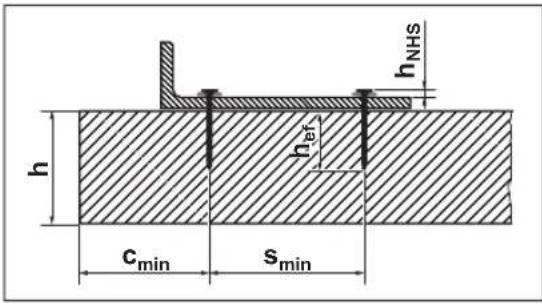

• Avstand spikerhode h NHS
• Effektiv forankringslengde h _ef
• Minstetykkelse på betongelementet h
• Minsteavstand mellom to spikere s min
• Minste kantavstand c min
• Anbefalt last

Montere festeelementer (GNB 18V-40) (se bilde E-F)

Du kan montere festeelementer av plast eller stål enkeltvis på underlaget med elektroverktøyet.

Eksempler på festeelementer:

Bestillingsnummer Beskrivelse

	1 600 A03 2G6 Rørklemme 16 mm
	1 600 A03 2G7 Rørklemme 20 mm
	1 600 A03 2G8 Rørklemme 25 mm
	1 600 A03 2G9 Rørklemme 32 mm
	1 600 A03 2GA Rørklemme 40 mm
	1 600 A03 2GB Kabelbøyle (én side) for 8 kabler

1 600 A03 2GC Kabelbøyle (to sider) for 16 kabler

1 600 A03 2GD Kabelholder for 20 kabler

1 600 A03 2GE Kabelholder for 40 kabler

1 600 A03 2GF Buntebändanker

1 600 A03 2GG Buntebånd 8-32 mm

1 600 A03 2GH Buntebänd 16-63 mm

Du finner hele sortimentet av festeelementer fra Bosch på www.bosch-pt.com.

Bruk utelukkende festeelementer som anbefales for ditt elektroverktøy av Bosch. Bruk av festeelementer som ikke er tillatt for elektroverktøyet kan skade verktøyet og forårsake personskader.

For festeelementer av plast bruker du det smale kontaktelementet (23) (se bilde E).

For festeelementer av stål bruker du standardkontaktelementet (17) (se bilde F). Skyv magnetringen (24) sideveis over spissen på kontaktelementet til den låses på plass.

Sett festeelementet med den beregnede spikeråpningen, på kontaktelementet (23) eller magnetringen (24).

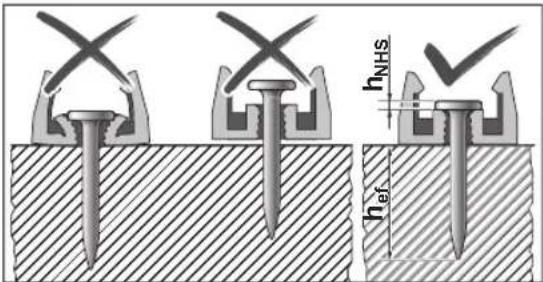

Du må alltid sette på bare ett enkelt festeelement. Flere elementer over hverandre kan føre til personskader eller materielle skader.

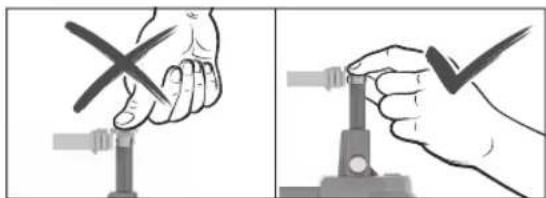

Hold alltid hendene ved siden av munningen når du setter på festeelementet. Rett alltid munningen bort fra deg eller andre personer. Ikke trykk kontaktelementet innover. Hold fingrene i avstand fra utløseren. Ved en uventet utløsing kan en spiker skytes ut, noe som kan føre til personskader eller skader på elektroverktøyet.

Trykk kontaktelementet med påsatt festeelement på underlaget. Utløs inndrivingen på vanlig måte.

Stille inn dybdeanlegget

Still inn inndrivingsdybden med bryteren for dybdeanlegg (20), slik at den riktige verdien for avstanden til spikerhodet h _NHS nås.

Spikerhode for dypt: Trykk bryteren for dybdeanlegg (20) mot høyre. Hvis spikrene fortsatt drives for dypt inn, bruker du lengre spikre.

Spiker ikke langt nok inn: Trykk brytere for dybdeanlegg (20) mot venstre. Hvis spikrene fortsatt ikke drives langt nok inn, bruker du kortere spikre.

Fjerne blokkering/tilbakestille

Fjern blokkering hvis statusindikatoren (2) lyser rødt eller oransje, eller hvis spikrene ikke lenger drives inn riktig.

• Ta ut batteriet (10). Tøm magasinet (12), og ta det av. Ta av kontaktelementet (17).
• Kontroller magasinet (12), og fjern smuss, rester og fremmedlegemer.
• Kontroller kontaktelementet (17), og fjern spikre, spikersplinter, rester eller fremmedlegemer med doren (21). Pass på at du ikke skader kontaktelementet.
• Sett inn kontaktelementet (17), magasinet (12) og batteriet (10) igjen i denne rekkefølgen.
• Trykk på knappen (15) på magasinskyveren (14), og skyv den mot magasinåpningen til den låses.
• Slå på elektroverktøyet.

• Trykk på nullstillingsknappen (4) i 5 sekunder til statusindikatoren (2) begynner å blinke.

• Trykk kontaktelementet (17) mot en trekloss eller lignende, og trykk på utløseren (6). På den måten kan motoren sette slagstempelet i riktig posisjon.

• Hvis enda en feil har blitt fastslätt, skifter ikke elektroverktøyet til normal drift igjen. Den andre feilen vises i statusindikatoren (2).

Demontere fot

Foten (13) gjør det lettere å stille elektroverktøyet loddrett på et jevnt underlag.

For arbeid på ujevnt underlag kan du demontere foten (13).

Dette gjør du ved å skyve den fra magasinet (12) bakover.

Henge opp elektroverktøyet

Med opphengskroken (25) kan du feste elektroverktøyet som er slått av, på en egnet opphengsanordning.

Skru opphengskroken (25) på huset til elektroverktøyet (se bilde G) med skruen som følger med.

- Kontroller opphengskroken (25) for skader og deformering. Du må ikke bruke opphengskroken (25) hvis den er skadet, deformert eller ikke lenger sitter fast på elektroverktøyet.

- Heng elektroverktøyet på en stabil opphengsanordning ved bruk av opphengskroken (25). For å unngå personskader og materielle skader må ikke opphengsanordningen plasseres over gangveier eller umiddelbare arbeidsområder.

Opphengskroken er utelukkende beregnet brukt til oppheng av elektroverktøyet og montert tilbehør.

▶ Bruk aldri opphengskroken som fallsikring.

Transport

Slå av elektroverktøyet när det skal transporteres, spesielt hvis du bruker stige eller beveger deg i en uvant stilling. Lås utløseren med opplåsingsbryteren (5). Hold bare i håndtaket (7) på elektroverktøyet när du bærer det, og ikke transporter det med aktivert utløser (6).

Brukergrensesnitt

Brukergrensesnittet:

• for å slå elektroverktøyet på/av
• for visning av statusen til elektroverktøyet
• for visning av batteriets ladenivå
• for tilbakestilling

Statusindikatorer

Farge på status- Betydning/årsak Løsning indikator (2)

Grønn Elektroverktøyet er klart til bruk. –
Gul Overopphetingsbeskyttelse: Motoren eller elektronikken er for varm.		Avkjøl elektroverktøyet. Når motoren og elektronikken har driftstemperatur, skifter elektroverktøyet automatisk til normal drift.
Blå Kuldebeskyttelse: Elektroverktøyet er for kaldt.		La elektroverktøyet akklimatiseres i varme omgivelser. Når motoren og elektronikken har driftstemperatur, skifter elektroverktøyet automatisk til normal drift.
Rød Blokkering registrert: Slagstempelet kan ikke gå tilbake til riktig posisjon.		Fjern blokkeringen (se „Fjerne blokkering/tilbakestille“, Side 116).
Oransje Motoren er blokkert: Slagstempelet kan ikke settes i riktig posisjon.		Fjern blokkeringen (se „Fjerne blokkering/tilbakestille“, Side 116).
Cyan Overstrømsbeskyttelse: Motoren forbruker for mye strøm.		Kontroller elektroverktøyet for blokkering eller kraftig tilsmussing, og fjern denne (se „Fjerne blokkering/tilbakestille“, Side 116).Kontakt et autorisert serviceverksted forBoschelektroverktøy hvis feilen fortsatt ikke er utbedret.
Magenta(3 sekunder, deretter grønn)	Vedlikehold anbefales: For høy feilfrekvens (f.eks. bøyde spikre eller utilstrekkelig inndrivingsdybde)	Kontakt et autorisert serviceverksted forBoschelektroverktøy.
Hvit Elektronikk- eller følerfeil Elektroverktøyet har blitt satt i sikret tilstand og kan ikke brukes. Kontakt et autorisert serviceverksted forBoschelektroverktøy.

Indikator for batteriladenivå (3) Kapasitet

Kontinuerlig lys 5 × grønt 80–100 %
Kontinuerlig lys 4 × grønt 60–80 %
Kontinuerlig lys 3 × grønt 40–60 %

Indikator for batteriladenivå (3) Kapasitet

Kontinuerlig lys 2 × grønt 20–40 %
Kontinuerlig lys 1 × grønt 5–20 %
Blinker 1 × grønt 0–5 %

118 | Norsk

Service og vedlikehold

Vedlikehold og rengjøring

Ta alltid batteriet ut av elektroverktøyet før arbeid på elektroverktøyet (for eksempel vedlikehold, bytte av

verktøy, osv.). Det er fare for personskader hvis du trykker på av/på-bryteren ved en feiltagelse.

▶ Hold selve elektroverktøyet og ventilasjonsslissene alltid rene, for å kunne arbeide bra og sikkert.

Hvis elektroverktøyet har vært lagret i to år eller lenger uten at det har vært i bruk, anbefales det å få utført vedlikehold i et autorisert serviceverksted for Bosch elektroverktøy.

Utbedre feil

Problem Årsak Løsning
Elektroverktøyet reagerer ikke.	Batteri ikke satt inn, eller tomt batteri satt inn	Sett inn et ladet batteri.
	Batteriet og/eller elektroverktøyet har ikke driftstemperatur	La batteriet og elektroverktøyet få driftstemperatur.
	Elektroverktøyet er ikke slått på	Slå på elektroverktøyet med av/på-knappen (1) på brukergrensesnittet.
Inndriving ikke utløst	≤ 2 spikre i magasinet (12) Fyll	på magasinet (12).
	Utløser (6) sperret	Trykk opplåsingsbryteren (5) mot venstre for å låse opp utløseren (6).
	Arbeidsrekkefølgen er ikke riktig	Overhold riktig arbeidsrekkefølge:- Løft kontaktelementet (17) opp fra underlaget.- Slipp utløseren (6).- Trykk kontaktelementet loddrett ned på underlaget.- Trykk på utløseren innen 2 sekunder etter at kontaktelementet ble trykt helt inn.
Spikeren sitter ikke dypt nok. Elektroverktøy for kaldt La elektroverktøyet få driftstemperatur.
Spiker sitter for dypt. Dybdeanlegget er feil innstilt		Trykk bryteren for dybdeanlegg (20) mot venstre.
Spikeren blir bøyd eller brekker.	Elektroverktøyet står skjevt på underlaget	Sett elektroverktøyet loddrett på underlaget. Juster med foten (13) på jevnt underlag.
	For lang spiker Bruk kortere spikre. Ta hensyn til egnet effektiv forankringslengde h_ef for oppgaven.
	For hardt underlag Bruk alternative festemetoder som f.eks. plugger.
	For mykt underlag Bruk alternative festemetoder som f.eks. plugger.
	For kort spiker Bruk lengre spikre. Ta hensyn til egnet effektiv forankringslengde h_ef for oppgaven.
	For mykt underlag Bruk alternative festemetoder som f.eks. plugger.
	For lang spiker Bruk kortere spikre. Ta hensyn til egnet effektiv forankringslengde h_ef for oppgaven.
	For hardt underlag På betong med harde aggregater forsøker du å feste på et annet sted.Ellers bruker du alternative festemetoder som f.eks. plugger.
Spikrene sitter ikke i stål. For tynt stålunderlag Bruk alternative festemetoder som f.eks. skruer.
Spiker kommer ikke ut av kontaktelementet, eller kontaktelementet blir værende i inntrykt posisjon.	Blokkering i kontaktelementet (f.eks. fremmedlegemer eller smuss)	Fjern blokkeringen (se „Fjerne blokkering/tilbakestille“, Side 116).
For høy feilfrekvens For hardt underlag Bruk alternative festemetoder som f.eks. plugger.

Problem Årsak Løsning

Spikre glir ikke inn i magasinet.

Skittent magasin

Rengjør magasinet (12), f.eks. en pensel.

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på

www.bosch-pt.com

Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64 87 89 55

Du finner adresser til andre verksteder på:

De anbefalte li-ion-batteriene er underlagt kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav.

Ved forsendelse via tredjepart (f. eks.: lufttransport eller spedisjon) må spesielle krav til emballasje og merking oppfylles. En ekspert på farlig gods må konsulteres ved forberedelse av forsendelsen.

Send batterier kun hvis huset ikke er skadet. Lim igjen de åpne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen. Ta også hensyn til videreførende nasjonale forskrifter.

Deponering

Elektroverktøy, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Elektroverktøy og batterier må ikke kastes i vanlig søppel!

Bare for land i EU:

Elektroverktøy som ikke lenger er i brukbar stand, og defekte eller forbrukte oppladbare batterier/engangsbatterier, skal leveres til kildesortering. Bruk innsamlingssystemene som er beregnet for dette formålet.

Ikke-forskriftsmessig håndtering av elektrisk og elektronisk avfall kan føre til miljø- og helseskader på grunn av eventuelle farlige stoffer.
