NÁVOD K OBSLUZE GNB 18V-38 Professional BOSCH

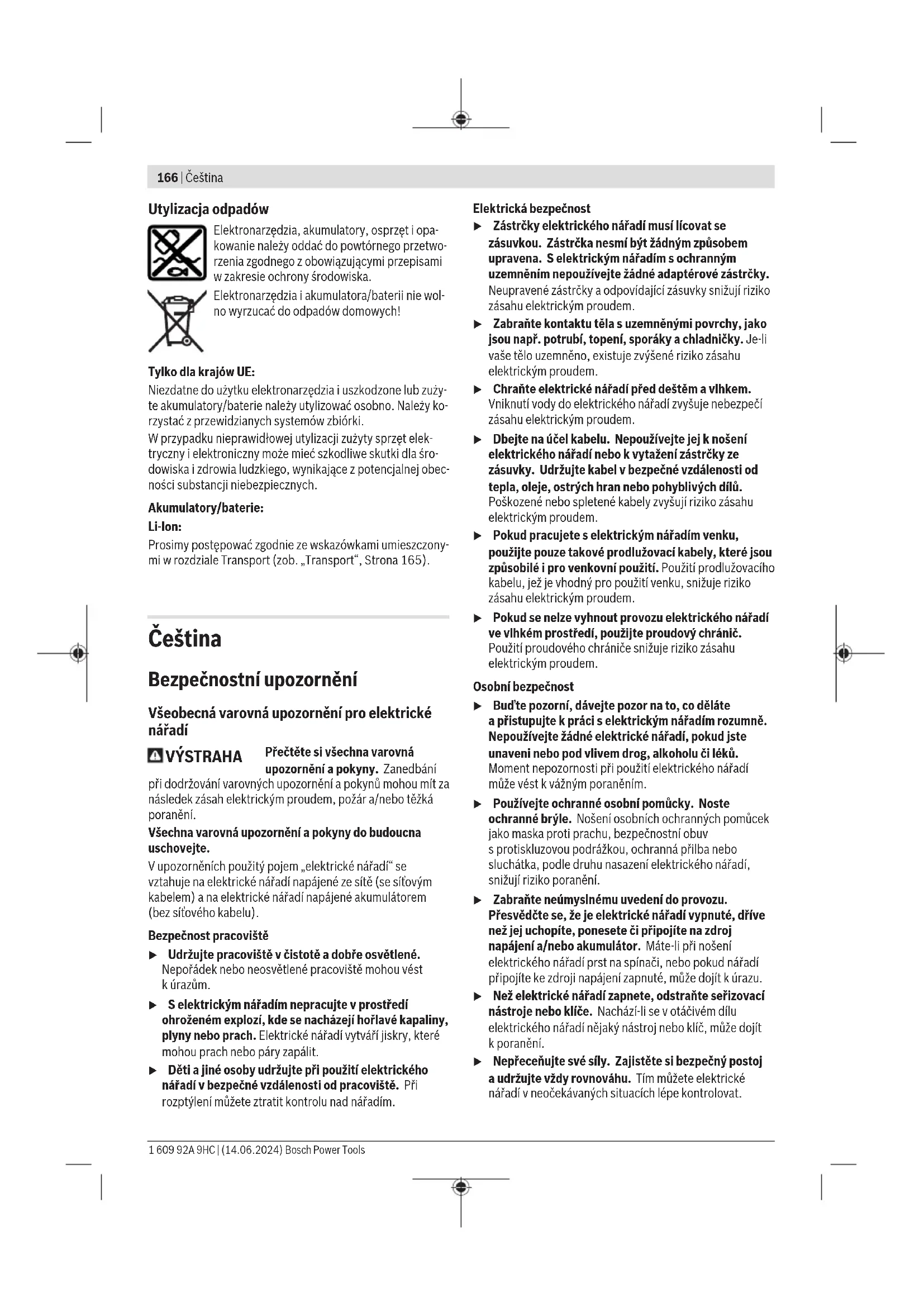

cs Původní návod k použivání
Bezpečnostní upozornění
Všeobecná varovná upozornění pro elektrické nářadí
VÝSTRAHA
Přečtěte si všechna varovná upozornění a pokyny. Zanedbání
při dodržování varovných upozornění a pokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění.
Všechna varovná upozornění a pokyny do budoucna uschovejte.
V upozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).
Bezpečnost pracoviště
▶ Udržujte pracoviště v čistotě a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést k úrazům.
▶ S elektrickým nářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit.
Děti a jiné osoby udržujte při použití elektrického nářadí v bezpečné vzdálenosti od pracoviště. Při rozptýlení můžete ztratit kontrolu nad nářadím.
Elektrická bezpečnost
Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. S elektrickým nářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a odpovídající zásuvky snižují riziko zásahu elektrickým proudem.
Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou např. potrubí, topení, sporáky a chladničky. Je-li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.
▶ Chraňte elektrické nářadí před deštěm a vlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem.
Dbejte na účel kabelu. Nepoužívejte jej k nošení elektrického nářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem.
Pokud pracujete s elektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem.
▶ Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič.
Použití proudového chrániče snižuje riziko zásahu elektrickým proudem.
Osobní bezpečnost
▶ Bud'te pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků.
Moment nepozornosti při použití elektrického nářadí může vést k vážným poraněním.
Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek jako maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektrického nářadí, snižují riziko poranění.
Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj napájení a/nebo akumulátor. Máte-li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít k úrazu.
Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se v otáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít k poranění.
▶ Nepřeceňujte své síly. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektrické nářadí v neočekávaných situacích lépe kontrolovat.
Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy, oděv a rukavice udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
▶ Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Odsávání prachu může snížit ohrožení prachem.
Svědomité zacházení a používání elektrického nářadí
Elektrické nářadí nepřetěžujte. Pro svou práci použijte k tomu určené elektrické nářadí. S vhodným elektrickým nářadím budete pracovat v dané oblasti lépe a bezpečněji.
▶ Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout a vypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí se opravit.
▶ Pred seřizováním elektrického nářadí, výměnou příslušenství nebo odložením nářadí vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor. Toto preventivní opatření zabráni neúmyslnému zapnutí elektrického nářadí.
Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které s ním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je-li používáno nezkušenými osobami.
Pečujte o elektrické nářadí svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují a nevzpříčují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrického nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí.
▶ Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované Řezné nástroje s ostrými Řeznými hranami se méně vzpřičují a dají se snáze vést.
Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést k nebezpečným situacím.
Použití a péče o akumulátorové nářadí
Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je-li používána s jinými akumulátory.
▶ Do elektrického nářadí používejte pouze k tomu určené akumulátory. Použití jiných akumulátorů může vést k poranění či požáru.
Nepoužívaný akumulátor uchovávejte v bezpečné vzdálenosti od kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.
Při nesprávném použití může z akumulátoru vytéci kapalina. Nedotýkejte se jí. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte lékaře. Kapalina vytékající z akumulátoru může způsobit podráždění pokožky nebo popáleniny.
Servis
▶ Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována.
Bezpečnostní upozornění k hřebíkovačce
Vždy počítejte s tím, že nářadí obsahuje hřebíky. Neopatrné zacházení s hřebíkovačkou může způsobit nečekané nastřelení hřebíku a následné zranění.
Nářadím nemířte na sebe ani na osoby v okolí.
Nečekané spuštění způsobí vystřelení hřebíku a následné zranění.
Nářadí nespouštějte, dokud není pevně přiloženo k obrobku. Pokud nářadí není v kontaktu s obrobkem, může dojít k odražení hřebíku směrem od zamýšleného cíle.
Pokud dojde k zaseknutí hřebíku v nářadí, odpojte nářadí od přívodu energie. Při vyjímání zaseknutého hřebíku by mohlo dojít k náhodnému spuštění hřebíkovačky připojené k napájení.
Při vyjímání zaseknutého hřebíku si počinejte opatrně. Mechanismus může být pod tlakem a při pokusu o odstranění záseku může dojít k prudkému uvolnění hřebíku.
Dodatečné bezpečnostní pokyny pro GNB 18V-38:
Tuto hřebíkovačku nepoužívejte k připevňování elektrických kabelů. Není určena na připevňování elektrických kabelů a mohla by poškodit jejich izolaci a způsobit úraz elektrickým proudem nebo požár.
Dodatečný bezpečnostní pokyn GNB 18V-40:
Při připevňování elektrických kabelů se ujistěte, že nejsou pod proudem. Hřebíkovačku držte pouze za izolované úchopové plochy. Používejte pouze hřebíky určené pro připevňování elektrických kabelů. Zkontrolujte, že hřebíky nepoškodily izolaci elektrických kabelů. Poškození izolace elektrických kabelů hřebíkem může vést k úrazu elektrickým proudem a nebezpečí požáru.
Hřebíkovačku odpojte od napájení při vkládání či vyjímání hřebíků, provádění úpravy či výměně příslušenství. Pokud je hřebíkovačka připojená k napájení, může se neúmyslně spustit, což může vést k zranění.
Při manipulaci s hřebíky bud'te opatrní, zejména při jejich vkládání a vyjímání. Hřebíky mají ostré hroty, které můžou způsobit zranění.
Když s hřebíkovačkou nepracujete nebo ji přesouváte z jedné pracovní pozici na druhou, držte prsty mimo
168 | Čeština
spoušt. Nečekané stisknutí spouště způsobí vystřelení hřebíku, které může vést k zranění.
▶ Provádíte-li operaci, při které se může hřebík dostat do kontaktu se skrytou elektroinstalací, držte hřebíkovačku za izolované uchopovací plochy. Při kontaktu hřebíku se živým vodičem může nechráněnými kovovými částmi hřebíkovačky vést elektrický proud a způsobit úraz obsluhy.
Hřebíkovačku během používání držte pevně. Nekontrolovaný zpětný ráz hřebíkovačky může způsobit neúmyslnou aktivaci, která může vést ke zranění.
Všechny části těla (ruce, nohy apod.) udržujte mimo směr nastřelování. Hřebík může proniknout obrobkem i případným předmětem za ním, což může vést k zranění.
Pří používání hřebíkovačky držte všechny části těla (ruce, nohy apod.) mimo oblast, kde hřebík vniká do obrobku. Hřebík se může vychýlit a vystřelit z obrobku, což by mohlo vést ke zranění.
Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a zásahu elektrickým proudem. Poškození vedení plynu může vést k výbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody.
Při poškození a nesprávném použití akumulátoru mohou unikat výpary. Akumulátor může začít hořet nebo může vybouchnout. Zajistěte přívod čerstvého vzduchu a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty.
▶ Neupravujte a neotvírejte akumulátor. Hrozí nebezpečí zkratu.
▶ Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát.
- Akumulátor používejte pouze v produktech výrobce. Jen tak bude akumulátor chráněný před nebezpečným přetížením.
Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, nečistotami, vodou a vlhkostí. Hrozí nebezpečí výbuchu a zkratu.
Elektrické nářadí a hřebíky nepoužívejte na velmi měkkých materiálech (např. dřevo, lehké stavební materiály). Hřebíky mohou proniknout podkladem a způsobit poranění.
Elektrické nářadí a hřebíky nepoužívejte na velmi tvrdých materiálech (např. vysokopevnostní ocel, velmi tvrdý přírodní kámen) a dále na betonu s vysokou pevností v tlaku, resp. se zrnitostí kameniva s vysokou pevností v tlaku. Když je materiál příliš tvrdý, hřebík může odskočit, prasknout a vystoupit a zasáhnout vás nebo jiné osoby a způsobit poranění.
Elektrické nářadí nikdy nedržte v ostrém úhlu vůči podkladu. Elektrické nářadí musí být kolmo k podkladu. Na podkladu se nesmí nacházet žádné nečistoty.
Nedeaktivujte nebo neodstraňujte kontaktní prvek. Kontaktní prvek slouží jako bezpečnostní mechanismus, aby se snížilo riziko neúmyslného spuštění. Deaktivace této součásti může způsobit neúmyslné spuštění.
Elektrické nářadí používejte pouze tehdy, když kontaktní prvek řádně funguje. Když je kontaktní prvek vadný, může se elektrické nářadí nečekaně spustit.
Vždy nejprve naplňte hřebíky do zásobníku elektrického nářadí, než nasadíte akumulátor. Sníží se tím riziko, že omylem nastřelíte hřebík a poraníte sebe nebo jiné osoby.
Nikdy nenastřelujte hřebíky v blízkosti hořlavých materiálů. U některých druhů hřebíků může během nastřelování u kontaktního prvku docházet k jiskření.
Hřebík nikdy nenastřelujte na jiný hřebík. Mohlo by to způsobit, že se hřebík vychýlí nebo že elektrické nářadí zareaguje nečekaným způsobem.
Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržování bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.
Řid'te se obrázky v přední části návodu k obsluze.
Použití v souladu s určeným účelem
Elektrické nářadí je určené k nastřelování hřebíků do tvrdých materiálů, jako betonu (např. litého betonu, spár utěsněných injektáží) a oceli (např. konstrukční oceli, oceli válcované zatepla).
Elektrické nářadí se nesmí používat na velmi měkkém povrchu (např. dřevo, lehké stavební materiály) nebo velmi tvrdém povrchu (např. vysokopevnostní ocel). Elektrické nářadí se rovněž nesmí používat na následujících podkladech: přírodní kámen, svislé maltové spáry, duté tvárnice, cihly, glazované cihly, sklo, tvrzená ocel, nástrojová ocel, pružinová ocel, litina, svary.
Před použitím zkontrolujte, zda je podklad vhodný (viz „Kontrola vhodnosti podkladu“, Stránka 172).
Elektrické nářadí je určené pouze pro použití s ručním vedením.
Elektrické nářadí je určené pro použití ve vnitřním prostoru.
Zobrazené součásti
Číslování zobrazených součástí se vztahuje k vyobrazení elektrického nářadí na straně s obrázky.
(1) Tlačítko pro zapnutí/vypnutí (uživatelské rozhraní)
(2) Ukazatel stavu elektrického nářadí (uživatelské rozhraní)
(3) Ukazatel stavu nabití akumulátoru (uživatelské rozhraní)
(4) Tlačitko pro resetování (uživatelské rozhraní)
(5) Odjištovací tlačítko spouště
(6) Spoušt
(7) Rukojeť (izolovaná plocha pro uchopení)
(8) Uživatelské rozhraní
(9) Odjišťovací tlačítko akumulátoru ^a)
(10) Akumulátor ^3)
(11) Odjišťovací páčka zásobníku
(12) Zásobník
(13) Opěrná patka
(14) Posouvač zásobníku
(15) Tlačítko posouvače zásobníku
(16) Odjištovací tlačitko kontaktního prvku
(17) Standardní kontaktní prvek
(18) Ústí
(19) Pracovní světlo
(20) Spínač hloubkového dorazu
(21) Probíječ
(22) Pás s hřebíky ^a)
(23) Úzký kontaktní prvek (GNB 18V-40)
(24) Magnetický kroužek (GNB 18V-40)
(25) Závěsný hák
a) Toto príslušenství není standardní součásti dodávky.
Technické údaje
| Akumulátorová hřebíkovačka GNB 18V-38 GNB 18V-40 | |||
| Číslo výrobku | 3 601 JL7 000 | 3 601 JL7 001 | |
| Jmenovité napětí V= 18 18 | |||
| Systém nastřelování Jednotlivé nastřelování | s následným zajištěním | Jednotlivé nastřelování s následným zajištěním | |
| Max. frekvence vsazování (s akumulátorem ≥ 4 Ah) s | -1 | 2 | 2 |
| Nastřelovací prvek | |||
| – Typ Hřebík Hřebík | |||
| – Délka mm 13–38 13–40 | |||
| – Průměr stopky mm 2,7–3 2,7–3 | |||
| Objem standardního zásobníku Hřebíky 22 22 | |||
| Rozměry bez akumulátoru (délka × šířka × výška) | mm | 405 × 138 × 309 | 405 × 138 × 309 |
| Hmotnost s akumulátoremA) | kg | 4,4–5,4 | 4,4–5,4 |
| Hmotnost bez akumulátoru | kg | 4,1 | 4,1 |
| Doporučená teplota prostředí při nabíjení | °C | 0 až +35 | 0 až +35 |
| Dovolená teplota prostředí při provozuB) | °C | -5 až +50 | -5 až +50 |
| Dovolená teplota prostředí při skladování | °C | -20 až +50 | -20 až +50 |
| Kompatibilní akumulátory | GBA 18V...ProCORE18V... | GBA 18V...ProCORE18V... | |
| Doporučené akumulátory pro plný výkon | ProCORE18V...≥ 4 Ah | ProCORE18V...≥ 4 Ah | |
| Doporučené nabíječky | GAL 18...GAX 18V...GAL 36... | GAL 18...GAX 18V...GAL 36... | |
A) V závislosti na použitém akumulátoru
B) Omezený výkon při teplotách <0 °C.
Hodnoty se mohou podle výrobku lišit a mají na ně vliv podmínky použití a prostředí. Další informace najdete na www.bosch-professional.com/wac.
170 | Čeština
Informace o hluku a vibracích
Hodnoty hlučnosti zjištěné podle EN 60745-2-16.
Hladina hluku elektrického nářadí stanovená za použití váhového filtru A činí typicky: hladina akustického tlaku 85 dB(A); hladina akustického výkonu 96 dB(A). Nejistota K = 3 dB.
Noste chrániče sluchu!
Celkové hodnoty vibrací a, (součet vektorů tří os) a nejistota K zjištěné podle EN 60745-2-16:
$$ a _ {n} = 5, 7 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$
Úroveň vibrací a úroveň hluku, které jsou uvedené v těchto pokynech, byly změřeny pomocí normované měřicí metody a lze je použít pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi a hlukem.
Uvedená úroveň vibrací a úroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň hluku a úroveň vibrací lišit. To může zatížení vibracemi a hlukem po celou pracovní dobu zřetelně zvýšit.
Pro přesný odhad zatížení vibracemi a hlukem by měly být zohledněny i doby, kdy je nářadí vypnuté nebo běží, ale ve skutečnosti se nepoužívá. To může zatížení vibracemi a hlukem po celou pracovní dobu výrazně snížit.
Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů.
Akumulátor
Bosch prodává akumulátorové elektrické nářadí i bez akumulátoru. Na obale je uvedené, zda je součástí dodávky elektrického nářadí akumulátor.
Nabíjení akumulátoru
Používejte pouze nabíječky uvedené v technických údajích. Jen tyto nabíječky jsou přizpůsobené pro lithium-ionotový akumulátor používaný s vaším elektronářadím.
Upozornění: Lithium-iontové akumulátory se na základě mezinárodních dopravních předpisů dodávají částečně nabité. Aby byl zaručen plný výkon akumulátoru, před prvním použitím akumulátor úplně nabijte.
Nasazení akumulátoru
Vložte nabitý akumulátor do uchycení akumulátoru tak, aby citelně zaskočil.
Vyjmutí akumulátoru
Pro vyjmutí akumulátoru stiskněte odjišťovací tlačítko a vytáhněte akumulátor. Nepoužívejte přitom násilí.
Akumulátor je opatřený 2 stupní zajištění, které mají zabránit vypadnutí akumulátoru při neúmyslném stisknutí odjišťovacího tlačítka. Pokud je akumulátor nasazený do elektrického nářadí, drží ho v příslušné poloze pružina.
Ukazatel stavu nabiti akumulátoru
Upozornění: Ne každý typ akumulátoru má ukazatel stavu nabití.
Zelené LED ukazatele stavu nabití akumulátoru indikují stav nabití akumulátoru. Z bezpečnostních důvodů je zjištění stavu nabití možné pouze při vypnutém elektronářadí.
Pro zobrazení stavu nabití stiskněte tlačítko ukazatele stavu nabití nebo . le to možné také při vyjmutém akumulátoru.
Pokud po stisknutí tlačítka ukazatele stavu nabití nesvítí žádná LED, je akumulátor vadný a musí se vyměnit.
Stav nabití akumulátoru se zobrazuje také na uživatelském rozhraní (viz „Ukazatele stavu“, Stránka 174).
Typ akumulátoru GBA 18V...
LED Kapacita
| Trvale svítí 3 zelené 60–100 % |
| Trvale svítí 2 zelené 30–60 % |
| Trvale svítí 1 zelená 5–30 % |
| Trvale svítí 5 zelených 80–100 % |
| Trvale svítí 4 zelené 60–80 % |
| Trvale svítí 3 zelené 40–60 % |
| Trvale svítí 2 zelené 20–40 % |
| Trvale svítí 1 zelená 5–20 % |
Upozornění pro optimální zacházení s akumulátorem
Akumulátor chraňte před vlhkostí a vodou.
Akumulátor skladujte pouze v teplotním rozmezí od -20 °C do 50 °C. Nenechávejte akumulátor ležet např. v létě v autě. Příležitostně vyčistěte větrací otvory akumulátoru měkkým, čistým a suchým štětcem.
Výrazně kratší doba chodu po nabití ukazuje, že je akumulátor opotřebovaný a musí se vyměnit.
Dodržujte pokyny pro likvidaci.
Montáž
▶ Před každou prací na elektrickém nářadí (např. údržba, výměna nástroje atd.) z něj vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
Nasazení/výměna zásobníku (viz obrázek A)
Nasad'te zásobník (12) do elektrického nářadí a nechte ho zaskočit.
Pro výměnu zásobníku stiskněte odjištovací páčku (11) ve směru hodinových ručiček. Mírným pootočením vyjměte zásobník z elektrického nářadí.
Naplnění/vyprázdnění zásobníku (viz obrázek B)
Při manipulaci s hřebíky bud’te opatrní, zejména při jejich vkládání a vyjímání. Hřebíky mají ostré hroty, které můžou způsobit zranění.
Používejte výhradně hřebíky, které pro elektrické nářadí doporučuje společnost Bosch. Při používání neschválených hřebíků může dojít k poškození elektrického nářadí a poranění.
Při veškerých pracích na zásobníku držte elektrické nářadí tak, aby ústí (18) nebylo namířené ani proti vám ani proti jiným osobám.
Výběr hřebíků podle účelu použití:
| Označení Objednací číslo Vhodný pro Délka (mm) Průměr (mm) Materiál Barva pásu | |||||
| Stopka Hlava | s hřebíky | ||||
| NB-16 1 600 A02 F4K Beton 16 2,7 | 38 | (hladká) | 6,25 Uhlíková ocel, galvanicky pozinkovaná | Modrá | |
| NB-19 1 600 A02 F4L 19 | |||||
| NB-25 1 600 A02 F4M 25 | |||||
| NB-32 1 600 A02 F4N 32 | |||||
| NB-38 1 600 A02 F4P | |||||
| NK-35 | 1 600 A02 F4R | 35 2,7 | (rýhovaná) | ||
| NM-13 | 1 600 A02 F4S Ocel | 13 3 | (stupňovitá) | Černá | |
| NM-16 | 1 600 A02 F4T 16 | ||||
| NM-19 | 1 600 A02 F4U 19 | ||||
| GNB 18V-40: | |||||
| NB-40 1 600 A02 R7F Beton 40 2,7 | (hladká) | 6,25 Uhlíková ocel, galvanicky pozinkovaná | Modrá | ||
Naplnění zásobníku:
- V případě potřeby vyčistěte posouvač zásobníku (14) a zásobník (12), např. štětcem.
- Stiskněte tlačítko (15) na posouvači zásobníku (14) a posuňte ho směrem k otvoru zásobníku, až zaskočí.
- Zasuňte vhodný pás s hřebíky (22) do otvoru zásobníku. Do standardního zásobníku lze naplnit maximálně 2 pásy s hřebíky, do rozšířeného zásobníku (příslušenství) 4.
- Stiskněte tlačítko (15) na posouvači zásobníku (14) a posuňte ho až nadoraz dopředu.
Upozornění: Když jsou v zásobníku (12) už jen 2 hřebíky, nelze už kontaktní prvek (17) stisknout a spustit nastřelování. Naplňte zásobník.
Vyprázdnění zásobníku:
- Stiskněte tlačitko (15) na posouvači zásobníku (14) a posuňte ho směrem k otvoru zásobníku, až zaskočí.
- Otočte zásobník tak, aby pás s hřebíky (22) mohl vyklouznout z otvoru zásobníku.
Vyjmutí/výměna kontaktního prvku (viz obrázek C)
Kontaktní prvek lze za účelem čištění nebo výměny vyjmout. GNB 18V-38: Používejte výhradně standardní kontaktní prvek (17).
GNB 18V-40: Nasad'te kontaktní prvek vhodný pro příslušný účel použití:
- Standardní kontaktní prvek (17) je vhodný pro vsazování hřebíku a (v kombinaci s magnetickým kroužkem (24)) pro upevňování upevňovacích prvků z oceli.
- Úzký kontaktní prvek (23) je vhodný pro upevňování upevňovacích prvků z plastu.
Vyjměte akumulátor (10). Vyprázdněte zásobník (12) a vyjměte ho.
Zatáhněte za odjišťovací tlačítko (16) kontaktního prvku a pak vytáhněte kontaktní prvek (17) resp. (23) z elektrického nářadí.
Zasuňte vyčištěný nebo nový kontaktní prvek (17), resp. (23) do elektrického nářadí, až zaskočí.
Provoz
Uvedení do provozu
Zapnutí/vypnutí
Pro zapnutí elektrického nářadí podržte stisknuté tlačitko pro zapnutí/vypnutí (1) na uživatelském rozhraní tak dlouho, dokud se uživatelské rozhraní nerozsvítí.
Pro vypnutí elektrického nářadí znovu stiskněte tlačítko pro zapnutí/vypnutí (1).
Když elektrické nářadí nepoužíváte, za 30 minut se automaticky vypne.
Kontrola vhodnosti podkladu
Před osazením elektrického nářadí hřebíky nebo před upevňováním zkontrolujte, zda je podklad vhodný.
Podklad musí být rovný a nesmí na něm být žádné zbytky.
Pro kontrolu tvrdosti materiálu podkladu použijte jako důlčík hřebík. Silným úderem kladiva jím udeřte do materiálu.
Zkontrolujte výsledek:
– Špička hřebíku je ztupená: Podklad je příliš tvrdý a není vhodný, hřebík by mohl odskočit.
- Materiál praskne nebo se roztríšti: Podklad je příliš křehký a není vhodný. Částice by mohly zasáhnout vás či jiné osoby nebo by hřebík mohl podkladem úplně proniknout.
– Hřebík při úderu kladiva zajede do podkladu: Podklad je příliš měkký a není vhodný, hřebík by mohl podkladem úplně proniknout.
– Hřebík zanechá v podkladu menší prohlubeň: Podklad je vhodný pro upevnění.
Spuštění nastřelování
- Zapněte elektrické nářadí.
- Stiskněte odjišťovací spínač (5) doleva, abyste odjistili spoušť (6) (viz obrázek D).
– Dbejte na to, abyste elektrické nářadí pevně drželi za rukojeť (7).
– Přitlačte kontaktní prvek (17) až nadoraz k podkladu. Při přitlačeném kontaktním prvku svítí pracovní světlo (19) a osvětluje pracoviště při nepříznivých světelným podmínkách. - Poté krátce stiskněte spoušť (6) a zase ji pustte. Hřebík se nastřelí do podkladu.
- Upozornění: Spoušť (6) se musí stisknout během 2 s po přitlačení kontaktního prvku (17). Jinak se elektrické nářadí přepne do zajištěného stavu a nastřelování se musí spustit znovu.
– Pro další nastřelení zvedněte elektrické nářadí úplně z podkladu a nasadťe ho pevně na další požadované místo. - Při pracovních přestávkách a po skončení práce zajistěte spoušť (6) tím, že stisknete odjišťovací spínač (5) doprava (viz obrázek D).
Upozornění: Pojistka zabraňuje spuštění, když není kontaktní prvek (17) úplně přitlačený nebo jste mezi jednotlivými nastřeleními neuvolnili spoušť (6).
Pracovní pokyny
▶ Před každou prací na elektrickém nářadí (např. údržba, výměna nástroje atd.) z něj vyjměte
akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
Před každým zahájením práce zkontrolujte, zda bezvadně fungují bezpečnostní a spouštěcí zařízení a spolehlivé upevnění všech šroubů a matic.
Vadné nebo nesprávně pracující elektrické nářadí ihned odpojte od přívodu elektrického proudu a obraťte se na autorizovaný servis Bosch.
Neprovádějte na elektrickém nářadí úpravy, které neodpovídají předpisům. Nedemontujte nebo nezablokovávejte žádné části elektrického nářadí.
Neprovádějte „nouzové opravy“ pomocí nevhodných prostředků.
Zabraňte jakémukoli zhoršení vlastností a poškození elektrického nářadí, např:
- vyražením nebo gravírováním,
- modifikacemi neschválenými výrobcem,
– pádem na zem nebo posouváním po zemi, - používáním místo kladiva,
- působením jakéhokoli násilí.
Při delších pracovních přestávkách nebo po skončení práce elektrické nářadí vypněte, vyndejte akumulátor a pokud možno vyprázdněte zásobník.
Požadavky pro nastřelování
Při upevňování dodržujte požadavky výrobců upevňovaných materiálů a stavební plány pro příslušná řemesla.
Ujistěte se, co se nachází pod obrobkem a za ním.
Nenastřelujte hřebíky do zdí, stropů nebo podlah, když se za nimi nacházejí osoby. Hřebíky by mohly podklad prorazit a někoho zranit.

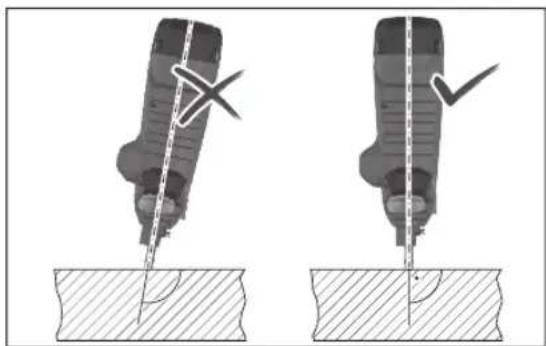

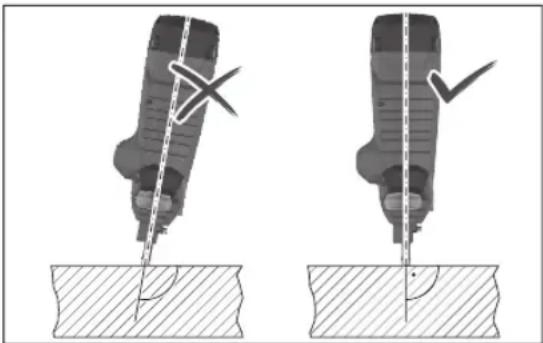

Hřebíky se musí nastřelovat vždy kolmo do podkladu. Nenastřelujte hřebík na již nastřelený hřebík. Hřebík by se mohl zdeformovat, hřebíky by se mohly zaseknout nebo by se mohlo elektrické nářadí začít nekontrolovaně pohybovat.


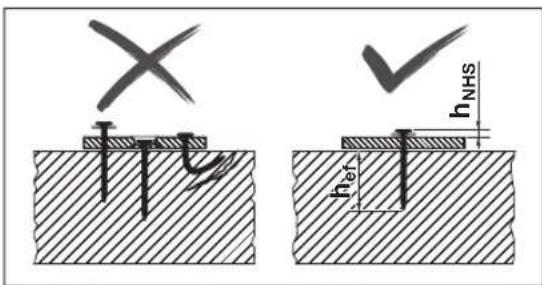

X hNHS hrefZkontrolujte, zda jsou hřebíky správně nastřelené. Pro bezpečné upevnění nesmí být vsazené ani příliš vysoko, ani příliš hluboko a nesmí být ohnuté.


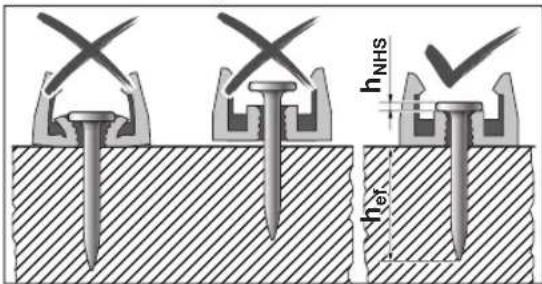

hNHS ηefGNB 18V-40: Při upevňování upevňovacích prvků také zkontrolujte, zda byly správně vsazeny hřebíky.
Pokud je beton poškozený nepodařeným nastřelováním, musí se opravit podle uznávaných pravidel.


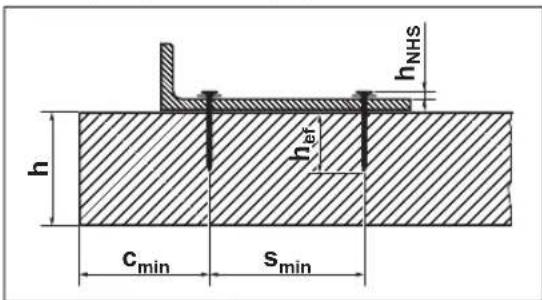

h h_NHS h_eff c_min s_minNásledující údaje najdete v dokumentaci pro hřebíky Bosch na http://www.bosch-pt.com:
- Vzdálenost hlavy hřebíku h NHS
- Efektivní kotevní délka h ef
- Minimální tlouštka betonového prvku h
- Minimální vzdálenost mezi dvěma hřebíky s min
- Minimální vzdálenost od kraje c min
- Doporučená zatížení
Upevňování upevňovacích prvků (GNB 18V-40) (viz obrázky E–F)
S elektrickým nářadím můžete k podkladu upevňovat jednotlivé upevňovací prvky z plastu nebo oceli. Příklady upevňovacích prvků:
Objednací číslo Popis
| 1 600 A03 2G6 Přichytka na trubky 16 mm | |
| 1 600 A03 2G7 Přichytka na trubky 20 mm | |
| 1 600 A03 2G8 Přichytka na trubky 25 mm | |
| 1 600 A03 2G9 Přichytka na trubky 32 mm | |
| 1 600 A03 2GA Přichytka na trubky 40 mm | |
| 1 600 A03 2GB Sběrný kabelový držák(jednostranný) pro 8 kabelů |
| 1 600 A03 2GC Sběrný kabelový držák(dvoustranný) pro 16 kabelů |
| 1 600 A03 2GD Kabelový držák pro20 kabelů |
| 1 600 A03 2GE Kabelový držák pro40 kabelů |
Kompletní nabídku upevňovacích prvků Bosch najdete na www.bosch-pt.com.
Používejte výhradně upevňovací prvky, které pro vaše elektrické nářadí doporučuje společnost Bosch. Při použití neschválených upevňovacích prvků může dojít k poškození elektrického nářadí a poranění.
Pro upevňovací prvky z plastu nasad'te úzký kontaktní prvek (23) (viz obrázek E).
Pro upevňovací prvky z oceli nasad'te standardní kontaktní prvek (17) (viz obrázek F). Nasad'te magnetický kroužek (24) ze strany na špičku kontaktního prvku a nechte ho zaskočit.
Nasad'te upevňovací prvek určeným otvorem pro hřebík na kontaktní prvek (23), resp. magnetický kroužek (24).
Vždy nasazujte jen jeden upevňovací prvek. Více prvků na sobě může způsobit poranění nebo poškození.

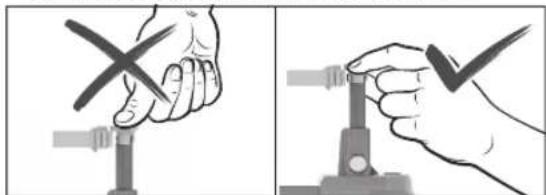

Při nasazování upevňovacího prvku mějte ruce vždy z boku od ústí. Ústím miřte vždy směrem od sebe a ostatních osob. Nezatlačujte kontaktní prvek dovnitř. Nedávejte prsty na spoušť. Při nečekaném spuštění se může uvolnit hřebík, což může způsobit poranění nebo poškození elektrického nářadí.
Přitlačte kontaktní prvek s nasazeným upevňovacím prvkem na podklad. Spustte vsazení jako obvykle.
174 | Čeština
Nastavení hloubkového dorazu
Hloubku nastřelení nastavte spínačem hloubkového dorazu (20) tak, aby byla dosažena správná hodnota pro vzdálenost hlavy hřebíku h_NIS .
Hřebík příliš hluboko: Stiskněte spínač hloubkového dorazu (20) doprava. Pokud jsou pak hřebíky i nadále nastřelené příliš hluboko, použijte delší hřebíky.
Hřebík není dostatečně hluboko: Stiskněte spínač hloubkového dorazu (20) doleva. Pokud ani pak hřebíky nejsou nastřelené dostatečně hluboko, použijte kratší hřebíky.
Odstranění zaseknutých hřebíků/resetování
Když ukazatel stavu (2) svítí červeně či oranžově nebo pokud se hřebíky správně nenastřelují, odstraňte zaseknuté hřebíky.
- Vyjměte akumulátor (10). Vyprázdněte zásobník (12) a vyjměte ho. Vyjměte kontaktní prvek (17).
- Zkontrolujte zásobník (12) a odstraňte nečistoty, zbytky a cizí tělesa.
- Zkontrolujte kontaktní prvek (17) a průbojníkem (21) odstraňte hřebíky, úlomky hřebíků, zbytky nebo cizí tělesa. Dbejte na to, abyste přitom nepoškodili kontaktní prvek.
- Postupně znovu nasad'te kontaktní prvek (17), zásobník (12) a akumulátor (10).
- Stiskněte tlačítko (15) na posouvači zásobníku (14) a posuňte ho směrem k otvoru zásobníku, až zaskočí.
- Zapněte elektrické nářadí.
- Podržte 5 s stisknuté tlačitko pro resetování (4), dokud nezačne blikat ukazatel stavu (2).
- Přitiskněte kontaktní prvek (17) proti dřevěnému špalíku nebo podobně a stiskněte spoušť (6). Tak lze motor úderníku uvést do správné polohy.
- Pokud byla zjištěna další chyba, elektrické nářadí se nevrátí do normálního provozu, nýbrž se na ukazateli stavu (2) zobrazí další chyba.
Demontáž opěrné patky
Opěrná patka (13) usnadňuje svislé vyrovnání elektrického nářadí na rovném podkladu.
Pro práce na nerovném podkladu můžete opěrnou patku (13) demontovat. Za tímto účelem ji posuňte od zásobníku (12) dozadu.
Zavěšení elektrického nářadí
Pomocí závěsného háku (25) můžete vypnuté elektrické nářadí upevnit na vhodné závěsné zařízení.
Přišroubujte závěsný hák (25) pomocí dodaného šroubu ke krytu elektrického nářadí (viz obrázek G).
– Zkontrolujte závěsný hák (25), zda není poškozený nebo zdeformovaný.
Nepoužívejte závěsný hák (25), když je poškozený, zdeformovaný nebo již není spolehlivě upevněný na elektrickém nářadí.
- Zavěste elektrické nářadí pomocí závěsného háku (25) na stabilní závěsné zařízení.
Aby se zabránilo poškození či poranění, nesmí být závěsné zařízení umístěné nad chodníky nebo bezprostředními pracovišti.
Závěsný hák je určený výhradně pro zavěšení elektrického nářadí včetně namontovaného příslušenství.
Nikdy nepoužívejte závěsný hák jako zajištění proti pádu.
Přeprava
Před přemistováním elektrické nářadí vypněte, zejména když pracujete na žebříku nebo když se pohybujete v neobvyklém postoji.
Zajistěte spoušť odjišťovacím spínačem (5). Elektrické nářadí přenášejte na pracovišti jen za rukojeť (7) a s nestisknutou spoušťi (6).
Uživatelské rozhraní
Uživatelské rozhraní slouží:
– pro zapnutí/vypnutí elektrického nářadí
– pro zobrazení stavu elektrického nářadí
– pro zobrazení stavu nabití akumulátoru
- pro resetování
Ukazatele stavu
| Barva ukazatele Význam/příčina Řešení stavu (2) | ||
| Zelená Elektrické nářadí je připravené k použití. – | ||
| Žlutá Ochrana proti přehřátí: Motor nebo elektronika jsou přiliš horké. | Nechte elektrické nářadí vychladnout. Jakmile budou mít motor a elektronika provozní teplotu, elektrické nářadí se automaticky vrátí do normálního provozu. | |
| Modrá Ochrana při přiliš nízké teplotě: Elektrické nářadí je přiliš studené. | Nechte elektrické nářadí vytemperovat v teplém prostředí. Jakmile budou mít motor a elektronika provozní teplotu, elektrické nářadí se automaticky vrátí do normálního provozu. | |
| Červená Zjištěno zaseknutí: Úderník se nemůže vrátit do správné polohy. | Odstraňte zaseknutí (viz „Odstranění zaseknutých hřebíků/resetování“, Stránka 174). | |
| Oranžová Motor je zablokovaný: Úderník nelze uvést do správné polohy. | Odstraňte zaseknutí (viz „Odstranění zaseknutých hřebíků/resetování“, Stránka 174). | |
Barva ukazatele Význam/príčina Řešení stavu (2)
| Azurová Nadproudová ochrana: Motorspotřebovává příliš mnoho proudu. | Zkontrolujte elektrické nářadí, zda nedošlo k zaseknutí nebose nevyskytuje velké znečištění, a odstraňte je (viz „Odstraněnízaseknutých hřebíků/resetování“, Stránka 174).Pokud chyba přetrvává i nadále, obraťte se na autorizovanýzákaznický servis pro elektrické nářadí Bosch. | |
| Purpurová(3 s, potézelená) | Doporučená údržba: příliš vysoká četnostchyb (např. ohnuté hřebíky nebonedostatečná hloubka proniknutí) | Obraťte se na autorizovaný zákaznický servis pro elektrickénářadí Bosch. |
Bílá Chyba elektroniky nebo snímače Elektrické nářadí se přepnulo do zajištěného stavu a nelze ho používat. Obraťte se na autorizovaný zákaznický servis pro elektrické nářadí Bosch.
| Ukazatel stavu nabití akumulátoru (3) | Kapacita |
| Trvale svítí pět zelených 80–100 % | |
| Trvale svítí čtyři zelené 60–80 % | |
| Trvale svítí tři zelené 40–60 % | |
| Trvale svítí dvě zelené 20–40 % | |
| Trvale svítí jedna zelená 5–20 % | |
| Bliká jedna zelená 0–5 % |
Údržba a servis
Údržba a čištění
▶ Před každou prací na elektrickém nářadí (např. údržba, výměna nástroje atd.) z něj vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
▶ Udržujte elektronářadí a větrací otvory čisté, aby pracovalo dobře a bezpečně.
Pokud bylo elektrické nářadí uloženo bez používání 2 roky nebo déle, doporučujeme nechat provést údržbu v autorizovaném zákaznickém servisu pro elektrické nářadí Bosch.
Odstranění poruch
| Problém Příčina Odstranění | ||
| Elektrické nářadí nereaguje. Není nasazený akumulátor nebo je nasazený vybitý akumulátor | Nasad’te nabitý akumulátor. | |
| Elektrické nářadí není zapnuté | Zapněte elektrické nářadí tlačítkem pro zapnutí/vypnutí (1) na uživatelském rozhraní. | |
| Nastřelování se nespustí | ≤ 2 hřebíky v zásobníku (12) Naplňte zásobník (12). | |
| Spoušť (6) je zajištěná | Stiskněte odjišťovací spínač (5) doleva, abyste odjistili spoušť (6). | |
| Neprovedli jste správné pracovní pořadí | Dodržujte správné pracovní pořadí:– Zvedněte kontaktní prvek (17) od podkladu.– Uvolněte spoušť (6).– Přítlačte kontaktní prvek kolmo na podklad.– Během 2 s po přitlačení kontaktního prvku stiskněte spoušť. | |
| Hřebík není nastřelený dostatečně hluboko. | Elektrické nářadí je příliš studené | Nechte elektrické nářadí vytemperovat na provozní teplotu. |
| Nesprávně nastavený hloubkový doraz | Stiskněte spínač hloubkového dorazu (20) doleva. | |
| Příliš dlouhý hřebík | Použijte kratší hřebíky. Použijte vhodnou efektivní kotevní délku h_ef pro příslušné použití. | |
176 | Čeština
Problém Příčina Odstranění
| Příliš tvrdý podklad Použijte alternativní metody upevňování, jako např. hmoždinky. | ||
| Hřebík je nastřelený příliš hluboko. | Nesprávně nastavený hloubkový doraz | Stiskněte spínač hloubkového dorazu (20) doprava. |
| Příliš krátký hřebík Použijte delší hřebíky. Použijte vhodnou efektivní kotevní délku h_ef pro příslušné použití. | ||
| Příliš měkký podklad Použijte alternativní metody upevňování, jako např. hmoždinky. | ||
| Hřebíky se ohne nebo praskne. | Elektrické nářadí je na podklad nasazené šikmo | Nasadťe elektrické nářadí kolmo na podklad. Při rovném podkladu použijte pro vyrovnání opěrnou patku (13). |
| Příliš dlouhý hřebík Použijte kratší hřebíky. Použijte vhodnou efektivní kotevní délku h_ef pro příslušné použití. | ||
| Příliš tvrdý podklad U betonu s tvrdými vměstky se pokuste o upevnění na jiném místě.V opačném případě použijte alternativní metody upevňování, jako např. hmoždinky. | ||
| Hřebík nedrží v oceli. Ocelový podklad je příliš tenký Použijte alternativní metody upevňování, jako např. šrouby. | ||
| Hřebík nevyjde z kontaktního prvku nebo kontaktní prvek zůstane v přitlačené poloze. | Zaseknutí v kontaktním prvku (např. kvůli cizím tělesům nebo nečistotám) | Odstraňte zaseknutí (viz „Odstranění zaseknutých hřebíků/resetování“, Stránka 174). |
| Příliš vysoká četnost chyb Příliš tvrdý podklad Použijte alternativní metody upevňování, jako např. hmoždinky. | ||
| Úderník je opotřebený Nechte elektrické nářadí opravit v autorizovaném zákaznickém servisu pro elektrické nářadí Bosch. | ||
| Hřebíky nevklouznou do zásobníku. | Zásobník je znečištěný | Vyčistěte zásobník (12), např. štětcem. |
Zákaznická služba a poradenství ohledně použití
Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete také na:
www.bosch-pt.com
V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.
V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uved’te 10místné věcné číslo podle typového štítku výrobku.
Czech Republic
Robert Bosch odbytová s.r.o.
Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.
Další adresy servisů najdete na:
Doporučené lithium-iontové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.
Při zasílání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady. Akumulátory zasílejte pouze tehdy, pokud není poškozený kryt. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dodržujte také případné další národní předpisy.
Likvidace
Elektronářadí, akumulátory, příslušenství a obaly se musí odevzdat k ekologické recyklaci.
Elektronářadí a akumulátory/baterie nevyhazujte do domovního odpadu!
Pouze pro země EU:
Již nepoužitelná elektrická nářadí a vadné nebo vybité akumulátory/baterie se musí likvidovat ve tříděném odpadu. Použijte určená sběrná místa.
Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařízení kvůli případnému obsahu nebezpečných látek poškodit životní prostředí a lidské zdraví.
Akumulátory/baterie:
Lithium-iontové:
Dodržujte pokyny uvedené v části Přeprava (viz „Přeprava“, Stránka 176).
Slovenčina
Všeobecné bezpečnostné výstrahy – elektrické náradie
VÝSTRAHA
Uschovajte tieto výstrahy a pokyny, aby ste ich mali k dispozícii v budúcnosti.
Bezpečnost na pracovisku
Bezpečnost' - elektrina
Starostlivé používanie elektrického náradia
Klincovačka – bezpečnostné výstrahy
Úroveň hluku elektrického náradia pri použití váhového filtra A je typicky: úroveň akustického tlaku 85 dB(A); úroveň akustického výkonu 96 dB(A). Neistota K = 3 dB.
Noste prostriedky na ochranu sluchu!
Vložte zásobník (12) do elektrického náradia tak, aby sa zaistil.
Pri výmene zásobníka potlačte odistovaciu páčku (11) v smere hodinových ručičiek. Vyberte zásobník s miernym otočením z elektrického náradia.
Pri prácach na zásobníku držte elektrické náradie tak, aby ústie (18) nebolo nasmerované na vaše telo a ani na iné osoby.
Výber klincov podl'a účelu použitia:
| Označenie Objednávacie číslo | Vhodné pre Dížka (mm) | Priemer (mm) Materiál Farba pásu | s klincami | |
| Stopka Hlavička | ||||
| NB-16 1 600 A02 F4K Betón 16 2,7 | (hladká) | 6,25 Uhlíková ocel', galvanicky po-zinkovaná | modrá | |
| NB-19 1 600 A02 F4L 19 | ||||
| NB-25 1 600 A02 F4M 25 | ||||
| NB-32 1 600 A02 F4N 32 | ||||
| NB-38 1 600 A02 F4P 38 | ||||
| NK-35 1 600 A02 F4R 35 2,7 | (ryhovaná) | |||
| NM-13 1 600 A02 F4S Ocel' | 13 3 | (stupňovaná) | čierna | |
| NM-16 1 600 A02 F4T 16 | ||||
| NM-19 1 600 A02 F4U 19 | ||||
| GNB 18V-40: | ||||
| NB-40 1 600 A02 R7F Betón 40 2,7 | (hladká) | 6,25 Uhlíková ocel', galvanicky po-zinkovaná | modrá | |
- V prípade potreby vyčistite posúvač zásobníka (14) a zásobník (12), napr. štetcom.
- Stlačte tlačidlo (15) na posúvači zásobníka (14) a posuňte ho k otvoru zásobníka tak, aby sa zaistil.
- Zasuňte do otvoru zásobníka vhodný pás s klincami (22). Štandardný zásobník možno naplnit maximálne 2 pásmi s klincami, rozšírený zásobník (príslušenstvo) so 4.
- Stlačte tlačidlo (15) na posúvači zásobníka (14) a posuňte ho až na doraz smerom dopredu.
Vyprázdnenie zásobníka:
- Stlačte tlačidlo (15) na posúvači zásobníka (14) a posuňte ho k otvoru zásobníka tak, aby sa zaistil.
- Zásobník otočte tak, aby pás s klincami (22) mohol vykíznut z otvoru zásobníka.
Vyberte akumulátor (10). Vyprázdnite zásobník (12) a odoberte ho.
Potiahnite odistovacie tlačidlo (16) kontaktného prvku a kontaktný prvok (17), resp. (23) vytiahnite z elektrického náradia.
Pri upevňovaní dodržujte pokyny výrobcu upevňovaného materiálu a stavebné plány stavby.
Zaistite spúšt odistovacím spínačom (5). Elektrické náradie prenášajte na pracovisku iba za rukovát (7) a nie so stlačenou spúštou (6).
| Indikácia stavu nabitia akumulátora (3) | Kapacita |
| Neprerušované svetlo 5× zelená 80 – 100 % | |
| Neprerušované svetlo 4× zelená 60 – 80 % | |
| Neprerušované svetlo 3× zelená 40 – 60 % | |
| Neprerušované svetlo 2× zelená 20 – 40 % | |
| Neprerušované svetlo 1× zelená 5 – 20 % | |
| Blikanie 1× zelená 0 – 5 % | |
Údržba a servis
Údržba a čistenie
Neodhadzujte ručné elektrické náradie ani akumulátory/batérie do komunálneho odpadu!
