| Typ výrobku | Drážkovací frézka |
| Značka | Bosch |
| Model | GNF 20 CA Professional |
| Jmenovitý příkon | 900 W |
| Užitečný výkon | 520 W |
| Otáčky naprázdno | 9300 ot/min |
| Max. průměr diamantových řezných kotoučů | 115 mm |
| Hloubka drážky | 0 - 20 mm |
| Šířka drážky | 7 - 23 mm |
| Hmotnost podle EPTA-Procedure 01:2014 | 3,4 kg |
| Třída ochrany | II (dvojitá izolace) |
| Hladina akustického tlaku | 94 dB(A) |
| Hladina akustického výkonu | 105 dB(A) |
| Celkové vibrace (ah) | 4,0 m/s² |
| Nejistota K (vibrace) | 1,5 m/s² |
| Napájení | 230 V ~, 50/60 Hz |
| Hlavní funkce | Řezání a drážkování minerálních materiálů (beton, zdivo) bez vody |
| Bezpečnostní prvky | Blokování vřetene, ochrana proti neúmyslnému restartu (GNF 35 CA), omezení rozběhového proudu, Constant-Electronic |
| Údržba a čištění | Čistěte ventilační otvory, po použití demontujte a vyčistěte upínací zařízení |
| Náhradní díly | Příruba nástroje (3 600 390 023), rozpěrné podložky 4 mm (3 609 202 041), upínací matice (3 603 345 005) |
| Opravitelnost | Oprava odborníkem pomocí identických náhradních dílů |
| Obecné informace | Dodáváno bez příslušenství (kotouče, vysavač), doporučuje se použití s vysavačem třídy M |
Často kladené otázky - GNF 20 CA Professional BOSCH
Dotazy uživatelů ohledně GNF 20 CA Professional BOSCH
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Sešívačka ve formátu PDF zdarma! Najděte svůj návod GNF 20 CA Professional - BOSCH a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. GNF 20 CA Professional značky BOSCH.
NÁVOD K OBSLUZE GNF 20 CA Professional BOSCH
cs Původní návod k použivání
Bezpečnostní upozornění
Všeobecná varovná upozornění pro elektronářadí
VAROVÁNÍ
Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování va-
rovných upozornění a pokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění.
Všechna varovná upozornění a pokyny do budoucna uschovejte.
Ve varovných upozorněních použitý pojem „elektronářadí“ se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu).
Bezpečnost pracovního místa
Udržujte Vaše pracovní místo čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům.
▶ S elektronářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach nebo páry zapálít.
▶ Děti a jiné osoby udržujte při použití elektronářadí da-
leko od Vašeho pracovního místa. Při rozptýlení můžete
ztratit kontrolu nad strojem.
Elektrická bezpečnost
Připojovací zástrčka elektronářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Společně s elektronářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupra- vené zástrčky a vhodné zásuvky snižují riziko zásahu elek- trickým proudem.
Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.
▶ Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektronářadí zvyšuje nebezpečí zásahu elektrickým proudem.
Dbejte na účel kabelu, nepoužívejte jej k nošení či zavěšení elektronářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem.
Pokud pracujete s elektronářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem.
Pokud se nelze vyhnout provozu elektronářadí ve vlhkém prostředí, použijte proudový chránič. Nasazení proudového chrániče snižuje riziko zásahu elektrickým proudem.
Bezpečnost osob
Bud'te pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektronářadím rozumně. Nepoužívejte žádné elektronářadí pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním.
Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek jako maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektronářadí, snižují riziko poranění.
Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektronářadí vypnuté dříve než jej uchopíte, ponesete či připojíte na zdroj proudu a/nebo akumulátor. Máte-li při nošení elektronářadí prst na spínači nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům.
Česky | 121
Než elektronářadí zapnete, odstraňte seřizovací nástroje nebo šroubováky. Nástroj nebo klíč, který se nachází v otáčivém dílu stroje, může vést k poranění.
Vyvarujte se abnormálního držení těla. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektronářadí v neočekávaných situacích lépe kontrolovat.
Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte daleko od pohybujících se dílu. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Použití odsávání prachu může snížit ohrožení prachem.
Svědomité zacházení a používání elektronářadí
▶ Stroj nepřetěžujte. Pro svou práci použijte k tomu určené elektronářadí. S vhodným elektronářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji.
▶ Nepoužívejte žádné elektronářadí, jehož spínač je vadný. Elektronářadí, které nelze zapnout či vypnout je nebezpečné a musí se opravit.
Než provedete seřízení stroje, výměnu dílů příslušenství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor. Toto preventivní opatření zabráni neúmyslnému zapnutí elektronářadí.
Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektronářadí je nebezpečné, je-li používáno nezkušenými osobami.
Pečujte o elektronářadí svědomitě. Zkontrolujte, zda pohyblivé díly stroje bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce elektronářadí. Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektronářadí.
▶ Rezné nástroje udržujte ostré a čisté. Pečlivě ošetřované rezné nástroje s ostrými reznými hranami se méně vzpříčují a dají se lehčejí vést.
Používejte elektronářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektronářadí pro jiné než určující použití může vést k nebezpečným situacím.
Servis
▶ Nechte Vaše elektronářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována.
Bezpečnostní upozornění pro oddělovací brusky
K elektronářadí patřící ochranný kryt musí být spolehlivě namontovaný a nastavený tak, aby se dosáhla nejvyšší míra bezpečnosti, tzn. co možná nejmenší část brusného tělesa ukazovala nekrytá k obsluhující osobě. Držte se Vy a v blízkosti se nacházející osoby mimo rovinu rotujícího brusného kotouče. Ochranný kryt má
chránit obsluhující osobu před úlomky a náhodným kontaktem s brusným tělesem.
Pro Vaše elektronářadí používejte výhradně přímé zesílené nebo diamantem osazené dělicí kotouče. Jen to, že můžete příslušenství na Vašem elektronářadí upevnit, nezaručuje žádné bezpečné používání.
Dovolený počet otáček nasazovaciho nástroje musí být minimálně tak vysoký, jako na elektronářadí uvedený nejvyšší počet otáček. Příslušenství, jež se otáčí rychleji než je dovoleno, se může rozlomit a rozletět.
▶ Brusná tělesa se smějí použít pouze pro doporučené možnosti nasazení. Např.: nikdy nebruste boční plochou dělicího kotouče. Dělicí kotouče jsou určeny pro úběr materiálu okrajem kotouče. Boční působení síly na tato brusná tělesa je může rozlomit.
Pro Vámi zvolené brusné kotouče vždy používejte nepoškozené upínací příruby ve správné velikosti. Vhodné příruby podpírají brusný kotouč a snižují tak nebezpečí prasknutí brusného kotouče.
Vnější rozměr a tloušťka nasazovacího nástroje musí odpovídat rozměrovým údajům Vašeho elektronářadí. Špatně dimenzované nasazovací nástroje nemohou být dostatečně stíněny nebo kontrolovány.
Brusné kotouče a příruby musejí přesně lícovat na brusné vřeteno Vašeho elektronářadí. Nasazovací nástroje, které přesně nelícují na brusné vřeteno elektronářadí, se nerovnoměrně otáčejí, velmi silně vibruji a mohou vést ke ztrátě kontroly.
Nepouživejte žádné poškozené brusné kotouče. Před každým použitím kontrolujte brusné kotouče na odštěpky a praskliny. Pokud elektronářadí nebo brusný kotouč spadnou na zem, zkontrolujte, zda nejsou poškozené nebo použijte nepoškozený brusný kotouč. Když jste brusný kotouč zkontrolovali a nasadili, držte se Vy a v blízkosti se nacházející osoby mimo rovinu rotujícího brusného kotouče a nechte stroj jednu minutu běžet s nejvyšším počtem otáček. Poškozené brusné kotouče většinou v této testovací době prasknou.
Noste osobní ochranné vybavení. Podle aplikace použijte ochranu celého obličeje, ochranu očí nebo ochranné brýle. Taktéž adekvátně noste ochrannou masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, jež Vás ochrání před malými částicemi brusiva a materiálu. Oči mají být chráněny před odletujícími cizími tělísky, jež vznikají při různých aplikacích. Protiprachová maska či respirátor musejí při používání vznikající prach odfiltrovat. Pokud jste dlouho vystaveni silnému hluku, můžete utrpět ztrátu sluchu.
Dbejte u ostatních osob na bezpečnou vzdálenost k Vaší pracovní oblasti. Každý, kdo vstoupí do této pracovní oblasti, musí nosit osobní ochranné vybavení. Úlomky obrobku nebo ulomených nasazovacích nástrojů mohou odlétnout a způsobit poranění i mimo přímou pracovní oblast.
Pokud provádíte práce, při kterých může nasazovací nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, pak držte stroj pouze na izolovaných
122 | Česky
plochách rukojeti. Kontakt s elektrickým vedením pod napětím může přivést napětí i na kovové díly stroje a vést k úderu elektrickým proudem.
Udržujte síťový kabel daleko od otáčejících se nasazovacích nástrojů. Když ztratíte kontrolu nad strojem, může být síťový kabel přerušen nebo zachycen a Vaše ruka nebo paže se mohou dostat do otáčejícího se nasazovacího nástroje.
Nikdy neodkládejte elektronářadí dříve, než se nasazovací nástroj dostal zcela do stavu klidu. Otáčející se nasazovací nástroj se může dostat do kontaktu s odkládací plochou, čímž můžete ztratit kontrolu nad elektronářadím.
Nenechte elektronářadí běžet po dobu, co jej nesete. Váš oděv může být náhodným kontaktem s otáčejícím se nasazovacím nástrojem zachycen a nasazovací nástroj se může zavrtat do Vašeho těla.
Čistěte pravidelně větrací otvory Vašeho elektronářadí. Ventilátor motoru vtahuje do tělesa prach a silné nahromadění kovového prachu může způsobit elektrická rizika.
▶ Nepoužívejte elektronářadí v blízkosti hořlavých materiálů. Jiskry mohou tyto materiály zapálit.
Nepoužívejte žádné nasazovací nástroje, které vyžadují kapalné chladící prostředky. Použití vody nebo jiných kapalných chladících prostředků může vést k úderu elektrickým proudem.
Zpětný ráz a odpovídající varovná upozornění
Zpětný ráz je náhlá reakce v důsledku zaseknutého nebo zablokovaného otáčejícího se brusného kotouče. Zaseknutí nebo zablokování vede k náhlému zastavení rotujícího nasazovacího nástroje. Tím nekontrolované elektronářadí akceleruje v místě zablokování proti směru otáčení nasazovacího nástroje.
Pokud se např. brusný kotouč v obrobku zasekne nebo zablokuje, může se hrana brusného kotouče, která je zanořená do obrobku, zakousnout a tím brusný kotouč vylomit nebo způsobit zpětný ráz. Brusný kotouč se potom pohybuje vůči obsluhující osobě k ní nebo od ní, podle směru otáčení kotouče na místě zablokování. Při tom mohou brusné kotouče i prasknout.
Zpětný ráz je důsledek nesprávného nebo chybného použití elektronářadí. Lze mu zabránit vhodnými preventivními opatřeními, jak je následně popsáno.
Držte elektronářadí dobře pevně a uved'te Vaše tělo a paže do polohy, ve které můžete zachytit síly zpětného rázu. Je-li k dispozici, používejte vždy prídavnou rukojeť, abyste měli co největší možnou kontrolu nad silami zpětného rázu nebo reakčních momentů při rozběhu.
Obsluhující osoba může vhodnými preventivními opatřeními zvládnout síly zpětného rázu a reakčního momentu.
Nikdy nedávejte Vaši ruku do blízkosti otáčejících se nasazovacích nástrojů. Nasazovací nástroj se při zpětném rázu může pohybovat přes Vaši ruku.
- Vyhýbejte se oblasti před a za dělicím kotoučem. Zpětný ráz vhání elektronářadí do opačného směru vůči pohybu brusného kotouče na místě zablokování.
Zvlášť opatrně pracujte v místech rohů, ostrých hran apod. Zabraňte, aby se nasazovací nástroj odrazil od
obrobku a vzpříčil. Rotující nasazovací nástroj je u rohů, ostrých hran a pokud se odrazí náchylný na vzpříčení se. Toto způsobí ztrátu kontroly nebo zpětný ráz.
Nepoužívejte žádný článkový nebo ozubený pilový kotouč a též žádný segmentovaný diamantový kotouč se zářezy širokými více než 10 mm. Takové nasazovací nástroje způsobují často zpětný ráz nebo ztrátu kontroly nad elektronářadím.
Vyhne se zablokování dělicího kotouče nebo príliš vysokému prítlaku. Neprovádějte žádné nadměrně hluboké řezy. Přetižení dělicího kotouče zvyšuje jeho namáhání a náchylnost ke vzpríčení nebo zablokování a tím zvyšuje možnost zpětného rázu nebo prasknutí brusného tělesa.
Jestliže dělicí kotouč uvízne nebo přerušite práci, elektronářadí vypněte a vydržte v klidu než se kotouč zastaví. Nikdy se nepokoušejte ještě běžící dělicí kotouč vytáhnout z řezu, jinak může následovat zpětný ráz. Zjistěte a odstraňte příčinu uvíznutí.
Elektronářadí opět nezapínejte, dokud se nachází v obrobku. Nechte dělící kotouč nejprve dosáhnout svých plných otáček, než budete v řezu opatrně pokračovat. Jinak se může kotouč zaseknout, vyskočit z obrobku nebo způsobit zpětný ráz.
▶ Desky nebo velké obrobky podepřete, aby se zabránilo riziku zpětného rázu od sevřeného dělíciho kotouče.
Velké obrobky se mohou pod svou vlastní hmotností prohnout. Obrobek musí být podepřen na obou stranách a to jak v blízkosti dělíciho řezu tak i na okraji.
▶ Bud'te obzvlást opatrní u „kapsovitých řezů“ do stávajících stěn nebo jiných míst, kam není vidět. Zanořující se dělící kotouč může při zaříznutí do plynových, vodovodních či elektrických vedení nebo jiných objektů způsobit zpětný ráz.
Doplňková varovná upozornění
Noste ochranné brýle.
Obrobek upevněte a zajistěte pomocí svěrek či jiným způsobem na stabilním podkladu. Když držíte obrobek jenom rukou nebo proti Vašemu tělu, zůstává nestabilní, což může vést ke ztrátě kontroly.
Noste ochranu sluchu, ochranné brýle, masku proti prachu a rukavice. Jako masku proti prachu používejte minimálně částice odfiltrující polomasku třídy FFP 2.
Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a úderu elektrickým proudem. Poškození vedení plynu může vést k výbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody nebo může způsobit úder elektrickým proudem.
▶ Dělicích kotoučů se po práci nedotýkejte dříve, než vychladnou. Dělicí kotouče jsou při práci velmi horké.
Česky|123
Elektronářadí držte při práci pevně oběma rukama a za- jistěte si bezpečný postoj. Oběma rukama je elektronářa- dí vedeno bezpečněji.
Popis výrobku a specifikací
Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.
Vyklopte prosím odklápěcí stranu se zobrazením stroje a nechte tuto stranu během čtení návodu k obsluze otevřenou.
Určené použití
Elektronářadí je určeno, ve spojení s vysavačem třídy prachu M, při pevném podkladu k oddělování nebo k vytváření zářezů za pomoci vodících saní do převážně minerálních materiálů jako např. do železobetonu, zdiva nebo silničních panelů bez použití vody.
Zobrazené komponenty
Číslování zobrazených komponent se vztahuje na zobrazení elektronářadí na grafické straně.
1 Rukojeť (izolovaná plocha rukojeti)
2 Odjišťovací zámek
3 Odjišťovací tlačítko frézovací jednotky
4 Stupnice hloubky řezu
5 Tlačítko pro nastavení hloubkového dorazu
6 Hloubkový doraz
7 Pojezdové kladky
8 Šipka směru práce
9 Aretační tlačítko vřetene
10 Spínač
11 Servisní ukazatel(GNF 35 CA)
12 Odsávací hadice*
13 Odsávací hrdlo

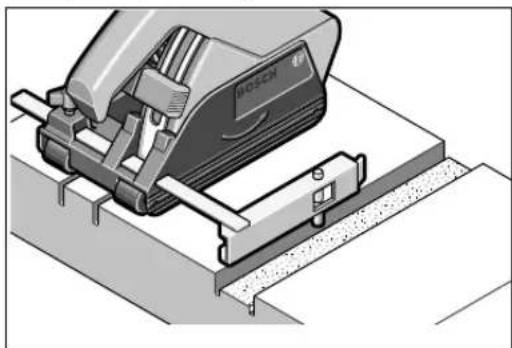

14 Podélný doraz(GNF 20 CA)*
15 Vodící čep podélného dorazu (GNF 20 CA)*
16 Brusné vřeteno
17 Unášecí příruba
18 Diamantový dělíci kotouč*
19 Distanční podložky
20 Upínací matice
21 Klič se dvěma čepy pro upínací matici*

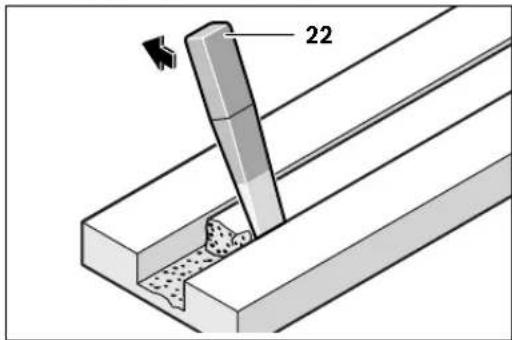

22 Vylamovací nástroj*
23 Směr otáčení
*Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.
Technická data
| Drážkovací frézka do zdiva | GNF 20 CA | GNF 35 CA | |
| Objednaci číslo | 0 601 612 5.. 0 601 621 7.. | ||
| Jmenovitý přikon | W 900 1400 | ||
| Výstupní výkon | W 520 750 | ||
| Otáčky naprázdno | min^-1 | 9300 9300 | |
| Max. průměr diamantových dělicích kotoučů | mm 115 150 | ||
| Práce s jedním diamantovým dělicím kotoučem | |||
| – Min. tlouštka dělicího kotouče | mm | 1,6 | 2,0 |
| – Max. tlouštka dělicího kotouče | mm | 2,2 | 2,5 |
| Práce se dvěma diamantovými dělicími kotouči | |||
| – Min. tlouštka dělicího kotouče | mm | 2 x 1,6 | 2 x 2,0 |
| – Max. tlouštka dělicího kotouče | mm | 2 x 2,2 | 2 x 2,5 |
| Upínací otvor | mm 22,2 22,2 | ||
| Hloubka drážky | mm 0 - 20 0 - 35 | ||
| Šířka drážky | mm 7 - 23 7 - 39 | ||
| Hmotnost podle EPTA-Procedure 01:2014 | kg | 3,4 | 4,7 |
| Třída ochrany | ☐/II | ☐/II | |
| Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a podle země specifických provedení se mohou tyto údaje lišit. | |||
124|Česky
Informace o hluku a vibracích
| GNF 20 CA | GNF 35 CA | ||
| Naměřené hodnoty zjištěny podle EN 60745 (vápencový pískovec). | |||
| Hodnocená hladina hluku A stroje činí typicky | |||
| Hladina akustického tlaku | dB(A) | 94 | 102 |
| Hladina akustického výkonu | dB(A) | 105 | 113 |
| Nepřesnost K | dB | 3 | 3 |
| Noste ochranu sluchu! | |||
| Celkové hodnoty vibrací ah (vektorový součet tří os) a nepřesnost K stanoveny podle EN 60745: | |||
| ah | m/s2 | =4,0 | =4,0 |
| K | m/s2 | =1,5 | =1,5 |
V těchto pokynech uvedená úroveň vibrací byla změřena podle měřicích metod normovaných v EN 60745 a může být použita pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi.
Uvedená úroveň vibrací reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí použivat pro jiné práce, s odlišným příslušenstvím, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To může zatižení vibracemi po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatižení vibracemi by měly být zohledněny i doby, v nichž je nářadí vypnuté nebo sice běží, ale fakticky se nepoužívá. To může zatižení vibracemi po celou pracovní dobu zřetelně zredukovat.
Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů.
Prohlášení o shodě CE
Prohlašujeme v plné naší zodpovědnosti, že v odstavci „Technická data“ popsany výrobek je v souladu s následujícimi normami nebo normativními dokumenty: EN 60745, EN 50581 podle ustanovení směrnic 2011/65/EU, 2014/30/EU, 2006/42/ES.
Technická dokumentace (2006/42/ES) u: Robert Bosch Power Tools GmbH, PT/ETM9, D-70538 Stuttgart
Henk Becker
Prach materiálů jako olovoobsahující nátěry, některé druhy dřeva, minerálů a kovu mohou být zdraví škodlivé. Kontakt s prachem nebo vdechnutí mohou vyvolat alergické reakce a/nebo onemocnění dýchacích cest obsluhy nebo v
blízkosti se nacházejících osob.
Určitý prach jako dubový nebo bukový prach je pokládán za karcinogenní, zvláště ve spojení s přídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté.
– Pokud možno používejte pro daný materiál vhodné od-sávání prachu.
— Pečujte o dobré větrání pracovního prostoru.
- Je doporučeno nosit ochrannou dýchací masku s trídou filtru P2.
Dbejte ve Vaší zemi platných předpisů pro opracovávané materiály.
▶ Vyvarujte se usazenin prachu na pracovišti. Prach se může lehce vznítit.
Vysavač musí být schválený pro odsávání kamenného prachu. Firma Bosch nabízí vhodné vysavače.
Elektronářadí lze připojit přímo do zásuvky víceúčelového vysavače Bosch s dálkovým spináním. Ten se při zapnutí elektronářadí automaticky nastartuje.
Nastrčte odsávací hadici 12 (příslušenství) na odsávací hrdlo 13. Spojte odsávací hadici 12 s vysavačem (příslušenství).
Přehled připojení na různé vysavače najdete na konci tohoto návodu.
Upozornění pro nasazení drážkovacích frézek do zdiva
Dbejte následujících upozornění, abyste snižili při práci se vyskytující emise prachu.
– Používejte pouze firmou Bosch doporučené kombinace drážkovací frézky do zdiva a vysavače třídy prachu M. Jiné kombinace mohou vést k horšimu zachycování a oddělování prachu.
- Dbejte návodu k obsluze vysavače kvůli údržbě a čištění vysavače včetně filtru. Sběrné zásobníky prachu vyprázdněte ihned, když jsou plné. Pravidelně čistěte filtry vysavače a filtry vložte vždy kompletně v celém vysavači.
- Používejte pouze firmou Bosch určené odsávací hadice. Odsávací hadicí nemanipulujte. Vniknou-li do odsávací hadice úlomky kamene, přerušte práci a odsávací hadici ihned vyčistěte. Zamezíte zlomení odsávací hadice.
- Drážkovací frézku do zdiva nasad'te pouze podle určujícího použití.
- Používejte pouze bezvadné a ostré nasazovací nástroje. Viditelně se zhoršující postup práce je známkou opotřebovaných nasazovacích nástrojů.
Česky|125
– Dbejte všeobecných požadavků na pracoviště na staveništích.
– Postarejte se o dobré provětrávání.
- Zajistěte volný pracovní úsek. U delších drážek musí být vysavač volně pojízdný příp. musí být včas přenesen.
- Noste ochranu sluchu, ochranné brýle, masku proti prachu a popř. rukavice. Jako masku proti prachu minimálně používejte částice filtrující poloviční masku třídy FFP 2.
– Pro vyčištění místa práce používejte vhodný vysavač. Nezviřujte usazený prach zametáním.
Montáž diamantových dělících kotoučů
▶ Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.
Při nasazení a výměně diamantových dělících kotoučů se doporučuje nošení ochranných rukavic.
Diamantové dělicí kotouče jsou při práci velmi horké, nedotýkejte se jich dříve, než vychladnou.
Používejte pouze diamant obsahující dělicí kotouče. Segmentované diamantové kotouče smějí mít pouze negativní řezný úhel a maximální štěrbiny 10 mm mezi segmenty.
Vyklopení frézovací jednotky ven
Pro výměnu nástroje se musí frézovací jednotka zcela vyklopit ven. Elektronářadí postavte na pevný podklad. Otočte odjišťovací zámek 2 např. koncem rukojeti kliče se dvěma čepy 21 proti směru hodinových ručiček.
Frézovací jednotka se tím odjistí a pružinou se okamžitě přetočí nahoru.
Demontáž upínacích přípravků (viz obr. A)
Stlačte aretační tlačitko vřetene 9, aby se brusné vřeteno za- aretovalo.
▶ Aretační tlačítko vřetene ovládejte jen za stavu klidu brusného vřetene. Jinak se může elektronářadí poškodit.
Povolte upínací matici 20 pomocí klíče se dvěma čepy 21 a upínací matici 20 odšroubujte. Odejměte distanční podložky 19 a unášecí přírubu 17.
Očistěte brusné vřeteno 16 a všechny montované díly.
Určení šířky drážky
Šířka drážky vychází z počtu distančních podložek 19 mezi oběma diamantovýmu dělícími kotouči 18 a z šířky řezu diamantových dělících kotoučů.
Šířka drážky se vypočítá následovně:
šířka drážky = tlouštka distančních podložek + šířka diamantových dělicích kotoučů.
Přípustná šířka drážky je patrná v odstavci „Technická data“.
Elektronářadí můžete používat s jedním nebo dvěma diamantovými dělícími kotouči.
Montáž upinacích přípravků (viz obr. A)
Nasad'te unášecí přírubu 17 na brusné vřeteno 16. Unášecí příruba musí svým unašečem správně sedět na brusném vřeteni.
Nasad'te diamantový dělící kotouč 18 a distanční podložky 19 na unášecí přírubu 17.
▶ Nezávisle na požadované šířce drážky musejí být vždy namontovány všechny dodané distanční podložky 19. Diamantový dělící kotouč 18 se jinak může během provozu uvolnit a způsobit zranění.
Počet potřebných distančních podložek:
GNF 20 CA: 5 kusů s tloušťkou po 4 mm
GNF 35 CA: 3 kusy s tloušťkou po 4 mm a 4 kusy s tloušťkou po 6 mm
Mezi 2 diamantové dělící kotouče 18 se musí namontovat minimálně jedna distanční podložka 19.
Dbejte při montáži diamantových dělicích kotoučů na to, aby šipky směru otáčení na diamantových dělicích kotoučích a směr otáčení elektronářadí (viz šipka směru otáčení na hlavě převodovky) souhlasily.
Stlačte aretační tlačitko vřetene 9, aby se brusné vřeteno za- aretovalo.
Našroubujte upínací matici 20 a pevně ji utáhněte klíčem se dvěma čepy 21.
Frézovací jednotku opět sklopte. Zkontrolujte zajištění frézovací jednotky tahem za rukojeť.
Při práci se 2 diamantovými dělícími kotouči 18 je vždy vyměňte v páru.
Pořadí montáže je patrné na straně grafiky.
Provoz
Předvolba hloubky řezu
▶ Předvolba hloubky řezu se smí provádět pouze při vypnutém elektronářadí.
Pomoci hloubkového dorazu 6 lze předvolit požadovanou hloubku řezu.
Stlačte tlačítko pro nastavení hloubkového dorazu 5 a hloubkový doraz 6 posuňte na požadovanou hloubku řezu na stupnici hloubky řezu 4. Tlačítko 5 opět uvolněte.
Přesvědčte se, že hloubkový doraz 6 opět zaskočil.
Uvedení do provozu
Dbejte síťového napětí! Napětí zdroje proudu musí souhlasit s údaji na typovém štítku elektronářadí. Elektronářadí označené 230 V smí být provozováno i na 220 V.
Zapnutí - vypnutí
Před uvedením do provozu zkontrolujte, zda je frézovací jednotka zaskočená v nejvyšší poloze. Diamantové dělící kotouče se jinak mohou dotýkat obrobku a Vy můžete při zapnutí ztratit kontrolu nad elekronářadím.
Pro uvedení do provozu posuňte spínač 10 vpřed.
Pro aretaci spínače 10 stlačte spínač 10 vpředu dolů až za- padne.
Pro vypnutí elektronářadí spínač 10 uvolněte popř. pokud je zaaretován, stlačte spínač 10 krátce vzadu dolů a pak jej uvolněte.
Aby se šetřila energie, zapínejte elektronářadí jen pokud jej používáte.
▶ Pred použitím diamantový dělící kotouč zkontrolujte. Diamantový dělící kotouč musí být bezvadně namonto-
126 | Česky
ván a volně se točit. Proved'te minimálně 1 minutu zkušební běh bez zatížení. Nepoužívejte žádné poškozené, nekruhové nebo vibrující diamantové dělící kotouče.
Poškozené diamantové dělící kotouče mohou puknout a způsobit zranění.
Omezení rozběhového proudu
Omezení rozběhového proudu omezuje výkon při zapnutí elektronářadí a umožňuje provoz na pojistkách 16 A.
Konstantní elektronika
Konstantní elektronika udržuje počet otáček při běhu na-prázdno a při zatížení téměř konstantní a zaručuje rovnoměr-ný pracovní výkon.
Ochrana proti přetížení
Při přetížení zůstane motor stát. Nechte nezatížené elektronářadí při nejvyšším počtu otáček naprázdno ca. 30 sekund ochladit.
Ochrana proti znovurozběhu (GNF 35 CA)
Ochrana proti znovurozběhu zabraňuje nekontrolovanému znovurozběhnutí elektronářadí po přerušení přívodu proudu. Pro znovuuvedení do provozu dejte spínač 10 do vypnuté polohy a elektronářadí znovu zapněte.
Upozornění: Pravidelně kontrolujte funkci ochrany proti znovurozběhu tak, že se během provozu vytáhne síťová zástrčka a následně opět zastrčí.
Pracovní pokyny
Pozor u zářezů do nosných stěn, viz odstavec „Upozornění ke statice“.
▶ Nezatěžujte elektronářadí natolik silně, aby se dostalo do stavu klidu.
Obrobek upněte, jestliže bezpečně neleží vlastní va-hou.
Elektronářadí se smí používat pouze pro řezání za sucha.
Chraňte dělicí kotouč před údery, nárazy a tukem. Nevystavujte dělicí kotouč žádnému bočnímu tlaku.
Nastavte hloubku řezu, viz odstavec „Předvolba hloubky řezu“. Pro vyrovnání nepřesností, jež vznikají při vylamování můstku, musí být předvolena hloubka řezu o ca. 3 mm hlubší než požadovaná hloubka drážky.
- Postavte elektronářadí pojezdovými kladkami 7 na opracovávanou plochu. Frézovací jednotka musí být vyklopenazcela nahoru.
– Elektronářadí zapněte.
- Posuňte odjišťovací tlačítko 3 nahoru, aby se frézovací jednotka odjistila. Frézovací jednotkou se pomalu zanořte do materiálu.
- Ved'te elektronářadí pomocí obou rukojetí a s mírným, opracovávanému materiálu přizpůsobeným, posuvem.
- Elektronářadí musí být neustále vedeno nesousledně. Jinak existuje nebezpečí, že bude nekontrolovaně vytlaceno z řezu. Ved'te elektronářadí ve směru šipky 8.
– Elektronářadí lze ve směru řezu jak sunout tak i táhnout. Svislé řezy se nechají lehce vytvořit taženým postupem práce shora dolů.
– Po ukončení procesu práce vyklopte frézovací jednotku s běžícím motorem z drážky ven až frézovací jednotka zaskočí v nejvyšší poloze.
– Elektronářadí vypněte.
Nezabrzděte dobíhající diamantové kotouče bočním protitlakem.
Diamantové dělící kotouče jsou při práci velmi horké, nedotýkejte se jich dříve, než vychladnou.
Odstraňte zbylý můstek v materiálu pomocí vylamovacího nástroje 22.
Obloukové řezy nejsou možné, poněvadž diamantové dělíci kotouče se jinak zpříčí.
Při prořezávání deskových materiálů musejí tyto ležet na pevném podkladu nebo musejí být podepřeny.
Při vytváření průrazů zdiva např. pomocí vrtacího kladiva můžete zamezit dalekosáhlému odprýskání materiálu na povrchu, když napřed drážkovací frézkou do zdiva zhotovíte drážku s maximální hloubkou řezu.
Při dělení obzvlášť tvrdých materiálů, např. betonu s vysokým obsahem křemene, se může diamantový dělicí kotouč přehřát a tím poškodit. S diamantovým kotoučem obíhající věnec jisker na to zřetelně poukazuje.
V tom případě přerušte proces dělení a nechte běžet diamantový dělicí kotouč naprázdno s nejvyššími otáčkami, aby se ochladil.
Znatelně se zhoršující pokrok práce a obihající věnec jisker jsou známky pro tupý diamantový dělící kotouč. Můžete jej znovu naostřit krátkými zářezy do abrazivního materiálu, např. vápencového pískovce.
Podélný doraz (GNF 20 CA)
Pro frézování dalších drážek, rovnoběžných s již existující drážkou, zatlačte vodící čep 15 podélného dorazu 14 dolů do stávající drážky a poté proved'te proces frézování.
Upozornění ke statice
Zářezy v nosných stěnách podléhají normě DIN 1053 díl 1 nebo národním ustanovením.
Tyto předpisy bezpodmínečně dodržte. Před započetím práce si přizvěte na radu zodpovědného statika, architekta nebo příslušné vedení stavby.
Přípustná hloubka a šířka zářezu jsou závislé na délce zářezu, síle stěny a na použitém stavebním materiálu.
Údržba a servis
Údržba a čištění
▶ Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.
▶ Udržujte elektronářadí a větrací otvory čisté, abyste pracovali dobře a bezpečně.
Po ukončené práci demontujte upínací přípravky a vyčistěte všechny upínací díly a též ochranný kryt.
Příslušenství pečlivě ukládejte a pečlivě s ním zacházejte.
Servisní ukazatel 11 (GNF 35 CA)
Při opotřebovaných uhlících se elektronářadí automaticky vypne. To je ca. 8 hodin předtím indikováno rozsvícením nebo svícením servisního ukazatele 11. Elektronářadí musí být za sláno k údržbě na servisní středisko, adresy viz odstavec „Zákaznická a poradenská služba“.
Je-li nutné nahrazení přívodního kabelu, pak to nechte kvůli zamezení ohrožení bezpečnosti provést firmou Bosch nebo autorizovaným servisem pro elektronářadi Bosch.
Náhradní díly
GNF 20 CA
Unášecí příruba 17 3 600 390 023
Distanční podložky 4 mm 19 3 609 202 041
Upínací matice 20 3 603 345 005
GNF 35 CA
Unášecí příruba 17 3 609 202 039
Distanční podložky 4 mm 19 3 609 202 041
Distanční podložky 6 mm 19 3 609 202 042
Upínací matice 20 3 609 202 040
Zákaznická a poradenská služba
Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Technické výkresy a informace k náhradním dílům naleznete i na:
www.bosch-pt.com
Tým poradenské služby Bosch Vám rád pomůže při otázkách k našim výrobkům a jejich příslušenství.
Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku elektronářadí.
Czech Republic
Robert Bosch odbytová s.r.o.
Na www.bosch-pt.cz si můžete objednat oprava Vašeho stroje online.
Tel.: 519 305700
Fax: 519 305705
E-Mail: servis.naradi@cz.bosch.com
www.bosch.cz
Zpracování odpadů
Elektronářadí, příslušenství a obaly by měly být dodány k opě- tovnému zhodnocení nepoškozujícímu životní prostředí.
Neodhazujte elektronářadí do domovního odpadu!
Pouze pro země EU:
Podle evropské směrnice 2012/19/EU o starých elektrických a elektronických zařízeních a jejím prosazení v národních zákonech musí být neupotřebitelné elektronářadí rozebrané shromážděno a dodáno k opětovnému zhodnocení nepoškozujícímu životní prostředí.
Změny vyhrazeny.
Slovensky
Bezpečnostné pokyny
Všeobecné výstražné upozornenia a bezpečnostné pokyny
POZOR
Bezpečnost na pracovisku
Elektrická bezpečnost
▶ Po skončení práce sa nedotýkajte rezacieho kotúča do- vtedy, kým celkom vychladne. Rezací kotůč sa počas práce velmi zahrieva.
▶ Pri práci držte ručné elektrické náradie pevne oboma rukami a zabezpečte si stabilný postoj. Pomocou dvoch rúk sa ručné elektrické náradie ovláda bezpečnejšie.
11 Servisný indikátor(GNF 35 CA)
12 Odsávacia hadica*
13 Odsávací nátrubok
14 Paralelný doraz (zarážka rovnobežnosti) (GNF 20 CA) *
15 Vodiaci čap pre paralelný doraz (GNF 20 CA)*
16 Brúsne vreteno
17 Upínacia príruba
22 Vysekávací nástroj*
23 Smer otáčania
Nasuňte odsávaciu hadicu 12 (príslušenstvo) na odsávací nátrubok 13. Spojte odsávaciu hadicu 12 s vysávačom (príslušenstvo). Prehlad rozličných typov pripojení na vysávače nájdete na konci tohto Návodu na používanie.
Pokyny pre používanie drážkovacích fréz na drážkovanie do muriva
Dodržiavajte nasledovné pokyny, aby ste pri práci znížili tvorbu prachových emisií.
Montáž diamantových rezacích kotúčov
Frézovacia jednotka sa tým odblokuje a pomocou sily pružiny sa ihned' vyklopí (vysunie) smerom hore.
Uvoľnite upínaciu maticu 20 pomocou kolíkového klúča 21 a upínaciu maticu 20 odskrutkujte. Demontujte dístančné podložky 19 a upínaciu prírubu 17.
Šírka drážky sa vypočita nasledovne:
Prípustná šírka drážky je uvedená v odseku „Technické údaje“.
Pomocou híkového dorazu 6 sa dá nastavit (predvolit) požadovaná híbka rezu.
Stlačte tlačidlo na nastavenie híbkového dorazu 5 a posuňte híbkový doraz 6 na požadovanú híbku rezu na stupnici híbky rezu 4. Potom tlačidlo 5 opát uvoľnite.
Presvedčte sa, či je híbkový doraz 6 opät zaskočený.
Posuňte na zapnutie ručného elektrického náradia vypínač 10 smerom dopredu.
Na zaaretovanie vypínača 10 zatlačte vypínač 10 vpredu dole, až zaskočí.
Aby ste ušetrili energiu, zapínajte ručné elektrické náradie iba vtedy, ked ho používate.
Ochrana proti opätovnému rozbehnutiu zabraňuje nekontrolovanému rozbehu ručného elektrického náradia po prerušení prívodu elektrického prúdu (napr. výpadok siete).
Pred každou prácou na ručnom elektrickom náradi vytiahnite zástrčku náradia zo zásuvky.
Servisný indikátor 11 (GNF 35 CA)
Varnost na delovnem mestu
- Bezpečnostní upozornění
- Všeobecná varovná upozornění pro elektronářadí
- VAROVÁNÍ
- Všechna varovná upozornění a pokyny do budoucna uschovejte.
- Bezpečnost pracovního místa
- Elektrická bezpečnost
- Bezpečnost osob
- Česky | 121
- Svědomité zacházení a používání elektronářadí
- Servis
- Bezpečnostní upozornění pro oddělovací brusky
- | Česky
- Zpětný ráz a odpovídající varovná upozornění
- Doplňková varovná upozornění
- Noste ochranné brýle.
- Česky|123
- Popis výrobku a specifikací
- Určené použití
- Zobrazené komponenty
- 124|Česky
- Prohlášení o shodě CE
- Upozornění pro nasazení drážkovacích frézek do zdiva
- Česky|125
- Montáž diamantových dělících kotoučů
- Vyklopení frézovací jednotky ven
- Demontáž upínacích přípravků (viz obr. A)
- Určení šířky drážky
- Montáž upinacích přípravků (viz obr. A)
- Provoz
- Předvolba hloubky řezu
- Uvedení do provozu
- Zapnutí - vypnutí
- | Česky
- ván a volně se točit. Proved'te minimálně 1 minutu zkušební běh bez zatížení. Nepoužívejte žádné poškozené, nekruhové nebo vibrující diamantové dělící kotouče.
- Omezení rozběhového proudu
- Konstantní elektronika
- Ochrana proti přetížení
- Ochrana proti znovurozběhu (GNF 35 CA)
- Pracovní pokyny
- Upozornění ke statice
- Údržba a servis
- Údržba a čištění
- Servisní ukazatel 11 (GNF 35 CA)
- Náhradní díly
- GNF 20 CA
- GNF 35 CA
- Zákaznická a poradenská služba
- www.bosch-pt.com
- Czech Republic
- Zpracování odpadů
- Pouze pro země EU:
- Slovensky
- Bezpečnostné pokyny
- Všeobecné výstražné upozornenia a bezpečnostné pokyny
- POZOR
- Bezpečnost na pracovisku
- Pokyny pre používanie drážkovacích fréz na drážkovanie do muriva
- Montáž diamantových rezacích kotúčov
- Servisný indikátor 11 (GNF 35 CA)
- Varnost na delovnem mestu
Značka : BOSCH
Model : GNF 20 CA Professional
Kategorie : Sešívačka
