| Tipo de produto | Ranhuradora fresadora |
| Marca | Bosch |
| Modelo | GNF 20 CA Professional |
| Potência nominal absorvida | 900 W |
| Potência útil debitada | 520 W |
| Velocidade em vazio | 9300 rpm |
| Diâmetro máx. dos discos de corte diamantados | 115 mm |
| Profundidade de ranhura | 0 - 20 mm |
| Largura de ranhura | 7 - 23 mm |
| Peso conforme EPTA-Procedure 01:2014 | 3,4 kg |
| Classe de proteção | II (dupla isolação) |
| Nível de pressão acústica | 94 dB(A) |
| Nível de intensidade acústica | 105 dB(A) |
| Vibrações totais (ah) | 4,0 m/s² |
| Incerteza K (vibrações) | 1,5 m/s² |
| Alimentação | 230 V ~, 50/60 Hz |
| Funções principais | Corte e ranhuramento de materiais minerais (betão, alvenaria) sem água |
| Dispositivos de segurança | Bloqueio do eixo, proteção contra religamentos intempestivos (GNF 35 CA), limitação da corrente de arranque, Constant-Electronic |
| Manutenção e limpeza | Limpar as aberturas de ventilação, desmontar e limpar os dispositivos de aperto após uso |
| Peças sobressalentes | Flange porta-ferramenta (3 600 390 023), arruelas de espaçamento 4 mm (3 609 202 041), porca de aperto (3 603 345 005) |
| Reparabilidade | Reparação por um profissional utilizando peças de substituição idênticas |
| Informações gerais | Entregue sem acessórios (discos, aspirador), uso com aspirador de classe M recomendado |
Perguntas frequentes - GNF 20 CA Professional BOSCH
Perguntas dos utilizadores sobre GNF 20 CA Professional BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Grampeador em formato PDF gratuitamente! Encontre o seu manual GNF 20 CA Professional - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. GNF 20 CA Professional da marca BOSCH.
MANUAL DE UTILIZADOR GNF 20 CA Professional BOSCH
Português.... Página 40
Italiano ...... Pagina 49
Nederlands.... Pagina 57
Dansk Side 65
Svenska Sida 73
Norsk. Side 80
Suomi Sivu 87
Indicações de segurança
Indicações gerais de advertência para ferramentas eléctricas
ATENÇÃO
Devem ser lidas todas as indicações de advertência e todas as instruções. O
desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.
Guarde bem todas as advertências e instruções para futura referência.
O termo "Ferramenta eléctrica" utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).
Segurança da área de trabalho
Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.
- Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores.
- Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho.
Segurança eléctrica
A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico.
Português | 41
Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra.
- Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico.
Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico.
Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.
Segurança de pessoas
Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves.
▶ Utilizar equipamento de protecção pessoal e sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões.
Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.
▶ Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões.
Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas.
Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento.
Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.
Utilização e manuseio cuidadoso de ferramentas eléctricas
- Não sobrecarregue o aparelho. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada.
- Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica.
Guarda ferramentas eléctricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções, utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inesperientes.
Tratar a ferramenta eléctrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas.
▶ Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.
Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.
Serviço
Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.
Indicações de segurança para fresadoras de abrir roços
A capa de protecção que pertence à ferramenta eléctrica deve ser aplicada de forma segura e ajustada de modo a alcançar um máximo de segurança, ou seja, uma parte mínima do rebolo mostre abertamente para a pessoa a operar o aparelho. Mantenha-se, e mantenha as pessoas que se encontrem nas proximidades, afas-
42 | Português
tadas do nível do rebolo em rotação. A capa de protecção deve proteger o operador contra estilhaços e contra um contacto acidental com o rebolo.
Usar exclusivamente discos de corte reforçados de forma recta ou diamantados, apropriados para a sua ferramenta eléctrica. O facto de ser possível fixar o acessório a esta ferramenta eléctrica, não garante uma aplicação segura.
O número de rotação admissível da ferramenta de trabalho deve ser no mínimo tão alto quanto o máximo número de rotação indicado na ferramenta eléctrica. Acessórios que girem mais rápido do que permitido, podem quebrar e serem atirados para longe.
▶ Rebolos só devem ser usados para as finalidades de aplicação recomendadas. por ex.: nunca se deve lixar com a superfície lateral de um disco de corte. Discos de corte são destinados para o desbaste de material com o canto do disco. Uma pressão lateral sobre estes rebolos pode quebrá-los.
▶ Sempre utilizar flanges de aperto intactos, de tamanho e forma correctos para o disco abrasivo seleccionado. Flanges apropriados apoiam o disco abrasivo e reduzem assim o perigo de uma ruptura do disco abrasivo.
O diâmetro exterior e a espessura da ferramenta de trabalho devem corresponder às indicações de medida da sua ferramenta eléctrica. Ferramentas de trabalho incorrectamente medidas podem não ser suficientemente blindadas nem controladas.
Os discos abrasivos e os flanges devem caber exactamente no veio de rectificação da sua ferramenta eléctrica. Ferramentas de trabalho, que não cabem exactamente no veio de rectificação da ferramenta eléctrica, giram irregularmente, vibram fortemente e podem levar à perda de controlo.
Não usar discos abrasivos danificados. Controlar os discos abrasivos, antes de cada utilização, quanto a estilhaços e rachaduras. Se a ferramenta eléctrica ou o disco abrasivo cairem, deverá ser verificado se sofreram danos, ou utilizado um disco abrasivo não danificado. Se tiver controlado e colocado o disco abrasivo, deverá manter-se, e as pessoas que se encontrem por perto, afastadas do nível do disco abrasivo em rotação e deixar o aparelho funcionar durante um minuto com o máximo número de rotações. A maioria dos discos abrasivos quebram durante este período de teste.
Utilizar um equipamento de protecção pessoal. De acordo com a aplicação, deverá utilizar uma protecção para todo o rosto, protecção para os olhos ou um óculos protector. Se for necessário, deverá utilizar uma máscara contra pó, protecção auricular, luvas de protecção ou um avental especial, para proteger-se de pequenas partículas de amoladura e de material. Os olhos devem ser protegidos contra partículas a voar, produzidas durante as diversas aplicações. A máscara contra pó ou a máscara de respiração deve ser capaz de filtrar o pó produzido durante a respectiva aplicação. Se for sujeito durante longo tempo a fortes ruídos, poderá sofrer a perda da capacidade auditiva.
Observe que as outras pessoas mantenham uma distância segura em relação ao seu local de trabalho. Cada pessoa que entrar na área de trabalho, deverá usar um equipamento de protecção pessoal. Estilhaços da peça a ser trabalhada ou ferramentas de trabalho quebradas podem voar e causar lesões fora da área imediata de trabalho.
Ao executar trabalhos durante os quais podem ser atingidos cabos eléctricos ou o próprio cabo de rede deverá sempre segurar a ferramenta eléctrica pelas superfícies de punho isoladas. O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque eléctrico.
▶ Manter o cabo de rede afastado de ferramentas de trabalho em rotação. Se perder o controlo sobre o aparelho, é possível que o cabo de rede seja cortado ou enganchado e a sua mão ou braço sejam puxados contra a ferramenta de trabalho em rotação.
Jamais depositar a ferramenta eléctrica, antes que a ferramenta de trabalho esteja completamente parada. A ferramenta de trabalho em rotação pode entrar em contacto com a superfície de apoio, provocando uma perda de controlo da ferramenta eléctrica.
Não permitir que a ferramenta eléctrica funcione enquanto estiver a transportá-la. A sua roupa pode ser agarrada devido a um contacto acidental com a ferramenta de trabalho em rotação, de modo que a ferramenta de trabalho possa ferir o seu corpo.
Limpar regularmente as aberturas de ventilação da sua ferramenta eléctrica. A ventoinha do motor puxa pó para dentro da carcaça, e uma grande quantidade de pó de metal pode causar perigos eléctricos.
- Não utilizar a ferramenta eléctrica perto de materiais inflamáveis. Faíscas podem incendiar estes materiais.
- Não utilizar ferramentas de trabalho que necessitem agentes de refrigeração líquidos. A utilização de água ou de outros agentes de refrigeração líquidos pode provocar um choque eléctrico.
Contra-golpe e respectivas advertências
▶ Contra-golpe é uma reacção repentina provocada devido ao bloqueio do disco abrasivo durante o movimento. A ferramenta de trabalho pára de repente se for bloqueada ou se enganchar durante a rotação. Com isto uma ferramenta eléctrica é acelerada descontroladamente no local do bloqueio, no sentido contrário da rotação da ferramenta de trabalho.
Se por ex. um disco de lixar for emperrado ou bloqueado na peça a ser trabalhada, é possível que o canto do disco de lixar, que mergulha na peça a ser trabalhada, fique preso, causando uma ruptura do disco de lixar ou um contragolpe. O disco de lixar se movimenta então na direcção da pessoa a operar a ferramenta ou se movimenta para longe dela, dependendo do sentido de rotação do disco no local do bloqueio. Isto pode quebrar os discos de lixar.
Um contra-golpe é a consequência de uma utilização errada ou incorrecta da ferramenta eléctrica. Um manuseio incorrecto pode ser evitado através de medidas de cuidado apropriadas, descritas a seguir.
Português | 43
▶ Segurar firmemente a ferramenta eléctrica e posicionar o seu corpo e os braços de modo que possa resistir às forças de um contra-golpe. Sempre utilizar o punho adicional, se existente, para assegurar o máximo controlo possível sobre as forças de um contra-golpe ou sobre momentos de reacção durante o arranque. O operador pode controlar as forças de contra-golpe e as forças de reacção através de medidas de precaução apropriadas.
Jamais permita que as suas mãos se encontrem perto de ferramentas de trabalho em rotação. No caso de um contra-golpe a ferramenta de trabalho poderá passar pela sua mão.
Evitar a área que se encontra na frente ou atrás do disco de corte em rotação. O contra-golpe força a ferramenta eléctrica no sentido contrário ao movimento do disco abrasivo no local do bloqueio.
Trabalhar com especial cuidado na área ao redor de esquinas, cantos afiados etc. Evite que ferramentas de trabalho sejam ricocheteadas e travadas pela peça a ser trabalhada. A ferramenta de trabalho em rotação tende a travar em esquinas, em cantos afiados ou se for ricocheteada. Isto causa uma perda de controlo ou um contra-golpe.
- Não devem ser usadas lâminas de serra de corrente ou lâminas dentadas, nem discos de diamante segmentados com fendas com mais de 10 mm de largura. Estas ferramentas de trabalho causam frequentemente um contragolpe ou a perda de controlo sobre a ferramenta eléctrica.
▶ Deve ser evitado o bloqueio do disco de corte ou uma demasiada força de pressão. Não devem ser realizados cortes profundos demais. Uma sobrecarga do disco de corte aumenta o desgaste e a predisposição para emperrar e bloquear e portanto a possibilidade de um contra-golpe ou uma ruptura do corpo abrasivo.
Se o disco de corte emperrar ou se o trabalho for interrompido, o aparelho deve ser desligado e segurado com cuidado até o disco parar completamente. Jamais tente puxar o disco de corte para fora da fenda de corte enquanto ainda estiver a girar, caso contrário pode ocorrer um contra-golpe. Verificar e eliminar a causa do emperramento.
Não ligar novamente a ferramenta eléctrica, enquanto ainda estiver na peça a ser trabalhada. Permita que o disco de corte alcance o seu completo número de rotação, antes de continuar cuidadosamente a cortar. Caso contrário é possível que o disco emperre, pule para fora da peça a ser trabalhada ou cause um contra-golpe.
Apoiar placas ou peças grandes, para reduzir um risco de contra-golpe devido a um disco de corte emperrado. Peças grandes podem curvar-se devido ao próprio peso. A peça a ser trabalhada deve ser apoiada de ambos os lados, tanto nas proximidades do corte como também nos cantos.
Tenha o cuidado ao efectuar “Cortes de bolso” em paredes existentes ou em outras superfícies, onde não é possível reconhecer o que há por detrás. O disco de cor-te pode causar um contra-golpe se cortar acidentalmente
tubulações de gás ou de água, cabos eléctricos ou outros objectos.
Advertências de segurança adicionais Usar óculos de protecção.
Fixar a peça a ser trabalhada com sargentos, ou de outra maneira, a uma base firme. Se a peça a ser trabalhada for segurada com a mão ou apoiada contra o seu próprio corpo, ela permanecerá instável, levando à perda de controlo.
Usar uma protecção auricular, óculos protectores, máscara de protecção contra pó e luvas. Utilizar no mínimo uma máscara da classe FFP 2 que filtre partículas como protecção contra o pó.
▶ Utilizar detectores apropriados, para encontrar cabos escondidos, ou consulte a companhia eléctrica local. O contacto com cabos eléctricos pode provocar fogo e choques eléctricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque eléctrico.
- Jamais tocar no disco de corte após terminar o trabalho, antes que possa esfriar. O disco de corte torna-se extremamente quente durante o trabalho.
▶ Segurar a ferramenta eléctrica firmemente com ambas as mãos durante o trabalho e manter uma posição firme. A ferramenta eléctrica é conduzida com segurança com ambas as mãos.
Descrição do produto e da potência
Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.
Abrir a página basculante contendo a apresentação do aparelho, e deixar esta página aberta enquanto estiver lendo a instrução de serviço.
Utilização conforme as disposições
A ferramenta eléctrica é destinada para, junto com um aspirador da classe de pó M, sobre uma base firme e com o carril de guia, trabalhar em materiais minerais, como por exemplo betão armado, alvenaria e revestimentos de ruas, sem ter que utilizar água para cortar e abrir ranhuras.
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apresentação da ferramenta eléctrica na página de esquemas.
1 Punho (superfície isolada)
2 Fecho de destravamento
3 Tecla de destravamento para a unidade de fresagem
4 Escala de profundidade de corte
44 | Português
5 Tecla para ajuste do esbarro de profundidade
6 Esbarro de profundidade
7 Rolos
8 Seta da direcção de trabalho
9 Tecla de bloqueio do veio
10 Interruptor de ligar-desligar
11 Indicação de serviço(GNF 35 CA)
12 Mangueira de aspiração*
13 Bocais de aspiração

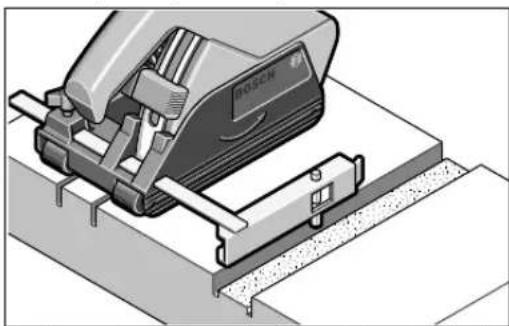

14 Limitador paralelo(GNF 20 CA)*
15 Perno de guia para o limitador paralelo (GNF 20 CA) *
16 Veio de rectificação
17 Flange de admissão

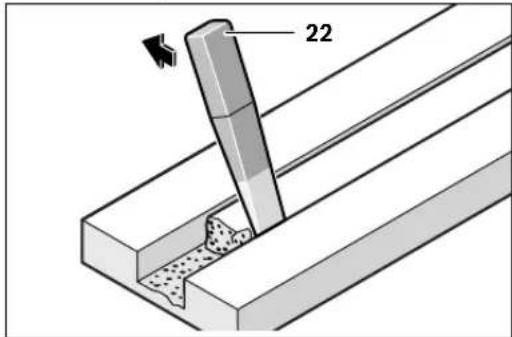

22 Ferramenta de extracção*
23 Sentido de rotação
* Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.
Dados técnicos
| Fresadora de abrir roços | GNF 20 CA | GNF 35 CA | |
| N° do produto | 0 601 612 5.. | 0 601 621 7.. | |
| Potência nominal consumida | W 900 1400 | ||
| Potência útil | W 520 750 | ||
| N° de rotações em ponto morto | min^1 | 9300 | 9300 |
| máx. diâmetro dos discos de corte de diamante | mm | 115 150 | |
| Trabalhar com um disco de corte diamantado | |||
| – min. espessura do disco de corte | mm | 1,6 | 2,0 |
| – máx. espessura do disco de corte | mm | 2,2 | 2,5 |
| Trabalhar com dois discos de corte diamantados | |||
| – min. espessura do disco de corte | mm | 2 x 1,6 | 2 x 2,0 |
| – máx. espessura do disco de corte | mm | 2 x 2,2 | 2 x 2,5 |
| Furo de centragem | mm | 22,2 22,2 | |
| Profundidade da ranhura | mm | 0 - 20 0 - 35 | |
| Largura da ranhura | mm | 7 - 23 7 - 39 | |
| Peso conforme EPTA-Procedure 01:2014 | kg | 3,4 | 4,7 |
| Classe de protecção | ☐/II | ☐/II | |
| As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos dos países. | |||
Informação sobre ruídos/vibrações
| GNF 20 CA | GNF 35 CA | ||
| Valores de medição averiguados conforme EN 60745 (arenito calcário). | |||
| O nível de ruído avaliado como A do aparelho é tipicamente | |||
| Nível de pressão acústica | dB(A) | 94 | 102 |
| Nível de potência acústica | dB(A) | 105 | 113 |
| Incerteza K | dB | 3 | 3 |
| Usar protecção auricular! | |||
| Totais valores de vibrações ah(soma dos vectores de três direcções) e incerteza K averiguada conforme EN 60745: | |||
| ah | m/s2 | =4,0 | =4,0 |
| K | m/s2 | =1,5 | =1,5 |
O nível de vibrações indicado nestas instruções foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de ferramentas eléctricas. Ele também é apropriado para uma avaliação provisória da carga de vibrações.
O nível de vibrações indicado representa as aplicações principais da ferramenta eléctrica. Se, contudo, a ferramenta eléct-
trica for utilizada para outras aplicações, com acessórios diferentes, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo de trabalho.
Para uma estimação exacta da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho
Português | 45
está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo período de trabalho.
Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas eléctricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.
Declaração de conformidade CE
Declaramos sob nossa exclusiva responsabilidade que o produto descrito em "Dados técnicos" cumpre as seguintes normas ou documentos normativos: EN 60745, EN 50581 conforme as disposições das directivas 2011/65/UE, 2014/30/EU, 2006/42/CE.
Processo técnico (2006/42/CE) em: Robert Bosch Power Tools GmbH, PT/ETM9, D-70538 Stuttgart
Henk Becker
Helmut Heinzelmann
Dispositivo de aspiração de pó
Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.
Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal especializado.
- Se possível deverá usar um dispositivo de aspiração apropriado para o material.
- Assegurar uma boa ventilação do local de trabalho.
- É recomendável usar uma máscara de protecção respiratória com filtro da classe P2.
Observe as directivas para os materiais a serem trabalhados, vigentes no seu país.
- Evite o acúmulo de pó no local de trabalho. Pós podem entrar levemente em ignição.
O aspirador de pó deve ser homologado para a aspiração de pó de pedras. A Bosch oferece aspiradores apropriados.
A ferramenta eléctrica pode ser conectada directamente à tomada de um aspirador universal Bosch com dispositivo auto-
mático de ligação à distância. O aspirador é ligado automaticamente, assim que a ferramenta eléctrica for ligada.
Colocar uma mangueira de aspiração 12 (acessório) no bocal de aspiração 13. Conectar a mangueira de aspiração 12 com um aspirador de pó (acessório). Uma vista geral sobre a conexão a diversos aspiradores de pó encontram-se no final desta instrução de serviço.
Indicações para a utilização de fresadoras para abrir ro- ços
Observe as seguintes indicações para reduzir o pó produzi-dos durante o trabalho.
Só utilizar sistemas de fresadoras para abrir roços e aspiradores da classe de pó M recomendados pela Bosch. Outras combinações podem levar a uma recolha e eliminação de pó piores.
- Considere as instruções de serviço do aspirador para a manutenção e para a limpeza do aspirador e dos filtros. Esvaziar imediatamente os reservatórios de pó, assim que estiverem cheios. Limpar regularmente os filtros do aspirador e sempre colocar os filtros por completo dentro do aspirador.
- Só utilizar as mangueiras de aspiração indicadas pela Bosch. Não manipular a mangueira de aspiração. Se entrarem pedaços de pedras na mangueira de aspiração, deverá interromper o trabalho e limpar imediatamente a mangueira de aspiração. Evitar que a mangueira de aspiração seja dobrada.
- Só aplicar a fresadora para abrir roços de acordo com as suas disposições.
- Só utilizar ferramentas de trabalho que estejam em estado impecável e afiadas. Um avanço de trabalho reduzido é um sinal de que as ferramentas de trabalho estão gastas.
- Considere as exigência gerais para postos de trabalho em obras.
– Providencie uma boa ventilação.
- Assegure uma área de trabalho livre. No caso de ranhuras mais compridas é necessário que o aspirador possa ser reconduzido livremente ou reconduzido a tempo.
- Usar uma protecção auricular, óculos protectores, máscara de protecção contra pó e, se necessário, luvas. Utilizar no mínimo uma máscara da classe FFP 2 que filtre partículas como protecção contra o pó.
- Utilizar um aspirador apropriado para limpar o local de trabalho. Não varrer para não levantar o pó depositado.
Montar os discos de corte de diamante
- Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada.
- É recomendável usar luvas protectoras para introduzir e para substituir discos de corte de diamante.
Os discos de corte de diamante tornam-se extremamente quentes durante o trabalho; não toque neles antes que arrefecam.
Só utilizar discos de corte diamantados. Discos diamantados segmentados só devem apresentar ângulos de corte negativos e fendas de no máximo 10 mm entre os segmentos.
46 | Português
Girar a unidade de fresagem para fora
Para trocar a ferramenta é necessário que a unidade de fresagem seja virada completamente para fora. Colocar a ferramenta eléctrica sobre uma base firme. Girar o fecho de destravamento 2, por exemplo com a extremidade da chave de dois pinos 21, no sentido contrário dos ponteiros do relógio.
Assim a unidade de fresagem é destravada e se movimenta imediatamente para cima por força de mola.
Desmontar os dispositivos de aperto (veja figura A)
Premir a tecla de bloqueio do veio 9 para imobilizar o veio de rectificação.
Só accionar a tecla de bloqueio do veio com o veio de rectificação parado. Caso contrário é possível que a ferramenta eléctrica seja danificada.
Soltar a porca de aperto 20 com a chave de dois pinos 21 e desatarraxar a porca de aperto 20. Retirar os discos distanciadores 19 e o flange de admissão 17.
Limpar o veio de rectificação 16 e todas as peças a serem montadas.
Determinar a largura da ranhura
A largura da ranhura é o resultado do número de discos distanciadores 19 entre os dois discos de corte de diamante 18 e a largura de corte dos discos de corte de diamante.
A largura da ranhura é calculada da seguinte maneira: largura da ranhura = espessura dos discos de corte de diamante + largura dos discos de corte de diamante.
A largura admissível da ranhura encontra-se em "Dados técnicos".
A ferramenta eléctrica pode ser utilizada com um ou com dois discos de corte de diamante.
Montar os dispositivos de aperto (veja figura A)
Colocar o flange de admissão 17 sobre o veio de rectificação 16. O flange de admissão deve estar posicionado de forma correcta sobre o veio de rectificação, junto com o seu arrastamento giratório.
Colocar o disco de corte de diamante 18 e os discos distanciadores 19 sobre o flange de admissão 17.
▶ Independente da largura da ranhura desejada, devem sempre ser montados todos os discos distanciadores 19. Caso contrário o disco de corte de diamante 18 poderá se soltar durante o funcionamento e causar lesões.
Número dos discos distanciadores necessários:
GNF 20 CA: 5 unidades, cada com 4 mm de espessura GNF 35 CA: 3 unidades, cada com 4 mm de espessura e 4 unidades, cada com 6 mm de espessura
Entre 2 discos de corte de diamante 18 é necessário montar no mínimo um disco distanciador 19.
Ao montar discos de corte de diamante deverá assegurar-se de que as setas do sentido de rotação sobre o disco de corte de diamante coincidam com o sentido de rotação da ferramenta eléctrica (veja seta do sentido de rotação sobre o cabeçote de engrenagens).
Premir a tecla de bloqueio do veio 9 para imobilizar o veio de rectificação.
Atarraxar a porca de aperto 20 e apertá-la com a chave de dois pinos 21.
Virar a unidade de fresagem de volta para dentro. Puxar pelo punho para controlar o travamento da unidade de fresagem.
Ao trabalhar com 2 discos de corte de diamante 18 deverá sempre trocá-los aos pares.
A sequência de montagem está apresentada na página de esquemas.
Funcionamento
Pré-seleccionar a profundidade de corte
▶ A pré-selecção da profundidade de corte só deve ser realizada com a ferramenta eléctrica desligada.
A profundidade de corte desejada pode ser pré-seleccionada com o esbarro de profundidade 6.
Premir a tecla para o ajuste do esbarro de de profundidade 5 e deslocar o esbarro de profundidade 6 para a profundidade de corte desejada na escala de profundidade de corte 4. Sol- tar novamente a tecla 5.
Assegure-se de que o esbarro de profundidade 6 engate de novo.
Colocação em funcionamento
▶ Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a indicada na chapa de identificação da ferramenta eléctrica. Ferramentas eléctricas marcadas para 230 V também podem ser operadas com 220 V.
Ligar e desligar
Antes da colocação em funcionamento deverá controlar se a unidade de fresagem está engatada na posição superior. Caso contrário os discos de corte de diamante podem entrar em contacto com a peça a ser trabalhada e há a possibilidade de que o controle seja perdido quando a ferramenta eléctrica for ligada.
Para a colocação em funcionamento da ferramenta eléctrica, empurrar o interruptor de ligar-desligar 10 para frente.
Para fixar o interruptor de ligar-desligar 10 deverá premir o lado da frente do interruptor de ligar-desligar 10, até este engatar.
Para desligar a ferramenta eléctrica, deverá soltar o interruptor de ligar-desligar 10, ou se estiver travado, premir por instantes o interruptor de ligar-desligar 10 no lado de trás e soltá-lo novamente.
Para poupar energia só deverá ligar a ferramenta eléctrica quando ela for utilizada.
▶ Controlar o disco de corte de diamante antes de cada utilização. O disco de corte de diamante deve estar montado de forma correcta e deve movimentar-se livremente. Executar um funcionamento de teste, sem carga, de no mínimo 1 minuto. Não utilizar discos de corte de diamante, descentrados ou a vibrar. Discos de corte de diamante danificados podem estoirar e causar lesões.
Português | 47
Limitação de corrente de arranque
A limitação electrónica de corrente de arranque limita a potência ao ligar a ferramenta eléctrica e possibilita o funcionamento com um fusível de 16 A.
Constant-electronic
A Constant-Electronic mantém o número de rotações durante a marcha em vazio e sob carga quase que constante e assegura um desempenho de trabalho uniforme.
Protecção contra sobrecarga
O motor pára no caso de sobrecarga. Deixar a ferramenta eléctrica funcionar sem carga, com máximo número de rotações em vazio, durante aprox. 30 segundos.
Protecção contra rearranque involuntário (GNF 35 CA)
A protecção contra rearranque involuntário evita que a ferramenta eléctrica possa arrancar descontroladamente após uma interrupção da alimentação de corrente eléctrica.
Para recolocar em funcionamento deverá colocar o interruptor de ligar-desligar 10 na posição desligada e ligar novamente a ferramenta eléctrica.
Nota: Controlar, em intervalos regulares, o funcionamento da protecção contra rearranque, puxando a ficha da tomada durante o funcionamento e em seguida introduzindo-a novamente na tomada.
Indicações de trabalho
Cuidado ao cortar em paredes portantes, veja a secção "Notas sobre a estática".
- Não carregue demasiadamente a ferramenta eléctrica, de modo que chegue a parar.
- Fixar a peça a ser trabalhada se esta não estiver firmemente apoiada devido ao seu próprio peso.
A ferramenta eléctrica só deve ser utilizada para cortar a seco.
Proteger o disco de corte contra golpes, pancadas e gordura. O disco de corte não deve ser exposto à qualquer pressão lateral.
- Ajustar a profundidade de corte, veja "Pré-seleccionar a profundidade de corte". Para compensar impresciosões que ocorrem durante a quebra do filete, é necessário que a profundidade de corte seja aprox. 3 mm mais funda do que a profundidade de ranhura desejada.
- Colocar a ferramenta eléctrica com os rolos 7 sobre a superfície a ser trabalhada. A unidade de fresagem deve ser virada completamente para cima.
- Empurrar a tecla de destravamento 3 para cima para destravar a unidade de fresagem. Mergulhar a unidade de fresagem lentamente no material.
- Conduzir a ferramenta eléctrica pelos dois punhos e com avanço moderado, adequado ao material a ser trabalhado.
- A ferramenta eléctrica deve sempre ser conduzida no sentido contrário da rotação. Caso contrário há perigo de que seja premida descontroladamente do corte. Conduzir a ferramenta eléctrica na direcção da seta 8.
- A ferramenta eléctrica pode ser empurrada ou puxada no sentido do corte. Ranhuras verticais podem ser facilmente executadas puxando de cima para baixo.
- Após o processo de trabalho deverá puxar a unidade de fresagem para fora da ranhura, com o motor funcionando, até a unidade de fresagem engatar na posição superior.
- Desligar a ferramenta eléctrica.
Não travar discos de corte de diamante, em funcionamento por inércia, através de uma pressão lateral.
Os discos de corte de diamante tornam-se extrema-mente quentes durante o trabalho; não toque neles an-tes que arrefeçam.
Remover o filete do material com uma ferramenta de extracção 22.
Cortes curvados não são possíveis pois os discos de corte de diamante poderiam emperrar na peça a ser trabalhada.
Ao cortar materiais de placas é necessário que estes estejam deitados ou apoiados sobre uma superfície firme.
Ao romper paredes, p. ex. com martelos perfuradores, é possível evitar que o material da superfície estale, abrindo uma ranhura com a fresadora para abrir roços, com a máxima profundidade de corte.
Para cortar materiais especialmente duros, como p. ex. betão com alto teor de sílex, é possível que o disco de corte diamantado seja sobreaquecido e danificado. Uma coroa de faúlhas em volta do disco de corte diamantado é um indício nítido.
Neste caso deverá interromper o processo de corte e deixar o disco de corte diamantado girar em vazio, com máximo número de rotações, durante alguns instantes, para se arrefecer.
Um avanço de trabalho nitidamente reduzido e uma coroa de faúlhas em volta do disco são indícios nítidos de um disco de corte diamantado embotado. Estes podem ser reafiados através de curtos cortes em material abrasivo, p. ex. arenito calcário.
48 | Português
Limitador paralelo (GNF 20 CA)
Para fresar outras ranhuras, paralelamente à ranhura já existente, deverá premir o perno de guia 15 do limitador paralelo 14 para baixo, na ranhura já existente e executar em seguida o processo de fresagem.
Cortes em paredes portantes obedecem à norma DIN 1053 parte 1 ou disposições específicas dos países.
É imprescindível respeitar estes regulamentos. Antes de iniciar o trabalho deverá consultar o técnico de estabilidade, o arquitecto ou o supervisor da obra responsáveis.
A profundidade da ranhura e a largura da ranhura dependem do comprimento da ranhura, da espessura da parede e do material de obra utilizado.
Manutenção e serviço
Manutenção e limpeza
- Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada.
- Manter a ferramenta eléctrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.
Após terminar o trabalho, deverá desmontar o dispositivo de aperto e limpar todas as partes de fixação, assim como a capa de protecção.
Os acessórios devem ser armazenados e tratados com cuidado.
Indicação de serviço 11 (GNF 35 CA)
A ferramenta eléctrica desligar-se-á automaticamente se os carvões abrasivos estiverem gastos. A indicação de serviço 11 indicará o desgaste com uma antecedência de aprox. 8 horas, iluminando-se ou piscando. Para a manutenção, a ferramenta eléctrica deve ser enviada ao serviço pós-venda. Endereços encontram-se no capítulo "Serviço pós-venda e consultoria de aplicação".
Se for necessário substituir o cabo de conexão, isto deverá ser realizado pela Bosch ou por uma oficina de serviço pós-venda autorizada para todas as ferramentas eléctricas Bosch para evitar riscos de segurança.
Peças sobressalentes
GNF 20 CA
Flange de fixação 17 3 600 390 023
Flange de fixação 17 3 609 202 039
Serviço pós-venda e consultoria de aplicação
O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:
www.bosch-pt.com
A nossa equipa de consultoria de aplicação Bosch esclarecem com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.
Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferra-menta eléctrica.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E - 3E
1800 Lisboa
Para efectuar o seu pedido online de peças entre na página www.ferramentasbosch.com.
Tel.: 21 8500000
Fax: 21 8511096
Brasil
Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas
Tel.: (0800) 7045446
www.bosch.com.br/contacto
Eliminação
Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas.
Não deitar ferramentas eléctricas no lixo doméstico!
Apenas países da União Europeia:
De acordo com a directiva europeia 2012/19/UE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.
Sob reserva de alterações.
Italiano | 49
Italiano
Norme di sicurezza
Ideal Eletronik Bobinaj
- Indicações de segurança
- Indicações gerais de advertência para ferramentas eléctricas
- ATENÇÃO
- Guarde bem todas as advertências e instruções para futura referência.
- Segurança da área de trabalho
- Segurança eléctrica
- Português | 41
- Segurança de pessoas
- Utilização e manuseio cuidadoso de ferramentas eléctricas
- Serviço
- Indicações de segurança para fresadoras de abrir roços
- | Português
- Contra-golpe e respectivas advertências
- Português | 43
- Descrição do produto e da potência
- Utilização conforme as disposições
- Componentes ilustrados
- | Português
- Português | 45
- Declaração de conformidade CE
- Dispositivo de aspiração de pó
- Indicações para a utilização de fresadoras para abrir ro- ços
- Montar os discos de corte de diamante
- | Português
- Girar a unidade de fresagem para fora
- Desmontar os dispositivos de aperto (veja figura A)
- Determinar a largura da ranhura
- Montar os dispositivos de aperto (veja figura A)
- Funcionamento
- Pré-seleccionar a profundidade de corte
- Colocação em funcionamento
- Ligar e desligar
- Português | 47
- Limitação de corrente de arranque
- Constant-electronic
- Protecção contra sobrecarga
- Protecção contra rearranque involuntário (GNF 35 CA)
- Indicações de trabalho
- | Português
- Manutenção e serviço
- Manutenção e limpeza
- Indicação de serviço 11 (GNF 35 CA)
- Peças sobressalentes
- GNF 20 CA
- Serviço pós-venda e consultoria de aplicação
- www.bosch-pt.com
- Portugal
- Brasil
- Eliminação
- Apenas países da União Europeia:
- Italiano | 49
- Italiano
- Norme di sicurezza
Marca : BOSCH
Modelo : GNF 20 CA Professional
Categoria : Grampeador
