GNF 20 CA Professional - Степлер BOSCH - Безкоштовний посібник користувача

Тип продукту	Пазоріз фрезерний
Бренд	Bosch
Модель	GNF 20 CA Professional
Номінальна споживана потужність	900 Вт
Корисна потужність	520 Вт
Частота обертання холостого ходу	9300 об/хв
Максимальний діаметр алмазних відрізних кругів	115 мм
Глибина паза	0 - 20 мм
Ширина паза	7 - 23 мм
Вага згідно з процедурою EPTA 01:2014	3,4 кг
Клас захисту	II (подвійна ізоляція)
Рівень звукового тиску	94 дБ(А)
Рівень звукової потужності	105 дБ(А)
Загальна вібрація (ah)	4,0 м/с²
Невизначеність K (вібрація)	1,5 м/с²
Живлення	230 В ~, 50/60 Гц
Основні функції	Різання та пазовання мінеральних матеріалів (бетон, цегляна кладка) без води
Захисні пристрої	Блокування шпинделя, захист від випадкового перезапуску (GNF 35 CA), обмеження пускового струму, Constant-Electronic
Технічне обслуговування та очищення	Очищайте вентиляційні отвори, після використання демонтуйте та очищайте затискні пристрої
Запасні частини	Фланець тримача інструменту (3 600 390 023), розпірні шайби 4 мм (3 609 202 041), затискна гайка (3 603 345 005)
Ремонтопридатність	Ремонт має виконувати професіонал з використанням ідентичних запасних частин
Загальна інформація	Постачається без аксесуарів (круги, пилосос), рекомендується використання з пилососом класу M

Часті запитання - GNF 20 CA Professional BOSCH

З якими типами матеріалів можна працювати з пазорізом GNF 20 CA?

Інструмент призначений для різання та пазовання мінеральних матеріалів, таких як армований бетон, цегляна кладка або дорожнє покриття, без використання води.

Як вибрати ширину паза?

Ширина паза розраховується додаванням товщини розпірних шайб до ширини алмазних відрізних кругів. Завжди використовуйте всі надані шайби для забезпечення безпеки.

Чи можна використовувати круги інших брендів?

Використовуйте лише алмазні відрізні круги з номінальною швидкістю не менше 9300 об/хв, з отвором 22,2 мм і товщиною від 1,6 до 2,2 мм (для одного круга).

Як відрегулювати глибину різання?

Натисніть кнопку регулювання упору глибини (5) і посуньте упор (6) до потрібного значення за шкалою (4). Попередньо встановіть приблизно на 3 мм більше за бажану глибину паза для компенсації.

Що робити, якщо інструмент зупиняється під час роботи?

Це може бути через перевантаження. Дайте інструменту попрацювати на холостому ходу приблизно 30 секунд для охолодження. Якщо проблема не зникає, перевірте стан кругів та щіток (індикатор сервісу на GNF 35 CA).

Як очистити інструмент після використання?

Відключіть інструмент, потім очистіть вентиляційні отвори та затискні пристрої. Використовуйте відповідний пилосос для пилу. Не мийте водою.

Чи можна робити пази в несучих стінах?

Так, але дотримуйтесь будівельних норм (DIN 1053 Частина 1 або еквівалент). Проконсультуйтеся з інженером-конструктором перед початком.

Який пилосос використовувати?

Використовуйте пилосос класу M, сумісний з Bosch. Підключіть шланг (12) до патрубка (13). Пилосос вмикається автоматично разом з інструментом.

Як замінити алмазні круги?

Відключіть інструмент, відкиньте фрезерний блок, заблокуйте шпиндель кнопкою (9), відкрутіть затискну гайку (20) штифтовим ключем, замініть круги, дотримуючись напрямку обертання, потім затягніть.

Де знайти запасні частини?

Запасні частини (фланець, шайби, гайка) доступні в Bosch. Відвідайте www.bosch-pt.com або зверніться до служби підтримки за телефоном 0811 360122 (Франція).

ПОСІБНИК КОРИСТУВАЧА GNF 20 CA Professional BOSCH

uk Оригінальна інструкція з

оксплуатац

Українська.... Сторінка 154

Вказівки з техніки безпеки

Загальні застереження для електроприладів

ПОПЕРЕДЖЕННЯ

Прочитайте всі застере- ження і вказівки.

Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм.

Добре зберігайте на майбутнє ці попередження і вказівки.

Під поняттям «електроприлад» в цих застереженнях мається на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю).

Безпека на робочому місці

• Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків.
  Не працюйте з електроприладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари.
  Під час праці з електроприладом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута.

Електрична безпека

Штепсель електроприладу повинен підходити до розетки. Не дозволяється міняти щось в штепселі. Для роботи з електроприладами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик ураження електричним струмом.
Уникайте контакту частин тіла із заземленими поверхнями, як напр., трубами, батареями опалення, плитами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека ураження електричним струмом.
- Захищайте прилад від дощу і вологи. Попадання води в електроприлад збільшує ризик ураження електричним струмом.
He використовуйте кабель для перенесення електроприладу, підвішування або витягування штепселя з розетки. Захищайте кабель від тепла, олії, гострих країв та деталей приладу, що рухаються. Пошкоджений або закручений кабель збільшує ризик ураження електричним струмом.
▶ Для зовнішніх робіт обов'язково використовуйте лише такий подовжувач, що придатний для зовнішніх робіт. Використання подовжувача, що

розрахований на зовнішні роботи, зменшує ризик ураження електричним струмом.

Якщо не можна запобігти використанню електроприладу у вологому середовищі, використовуйте пристрій захисного вимкнення. Використання пристрою захисного вимкнення зменшує ризик ураження електричним струмом.

Безпека людей

Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроприладом. Не користуйтеся електроприладом, якщо Ви стомлені або знаходитесь під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні електроприладом може призвести до серйозних травм.
Вдягайте особисте захисне спорядження та обов'язково вдягайте захисні окуляри. Вдягання особистого захисного спорядження, як напр., – в залежності від виду робіт – захисної маски, спецвзуття, що не ковзається, каски та навушників, зменшує ризик травм.
Уникайте випадкового вмикання. Перш ніж ввімкнути електроприлад в електромережу або під'єднати акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроприлад вимкнутий. Тримання пальця на вимикачі під час перенесення електроприладу або підключення в розетку увімкнутого приладу може призвести до травм.
▶ Перед тим, як вмикати електроприлад, приберіть налагоджувальні інструменти та гайковий ключ. Перебування налагоджувального інструмента або ключа в частині приладу, що обертається, може призвести до травм.
Уникайте неприродного положення тіла. Зберігайте стійке положення та завжди зберігайте рівновагу. Це дозволить Вам краще зберігати контроль над електроприладом у несподіваних ситуаціях.
Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся, одяг та рукавиці до деталей приладу, що рухаються. Просторий одяг, довге волосся та прикраси можуть потрапити в деталі, що рухаються.
Якщо існує можливість монтувати пиловідсмоктувальні або пилоуловлюючі пристрої, переконайтеся, щоб вони були добре під'єднані та правильно використовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом.

Правильне поводження та користування електроприладами

Не перевантажуйте прилад. Використовуйте такий прилад, що спеціально призначений для відповідної роботи. 3 придатним приладом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності.

Українська | 155

Не користуйтеся електроприладом з пошкодженим вимикачем. Електроприлад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати.
▶ Перед тим, як регулювати що-небудь на приладі, міняти приладдя або ховати прилад, витягніть штепсель із розетки та/або витягніть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску приладу.
Ховайте електроприлади, якими Ви саме не користуєтесь, від дітей. Не дозволяйте користуватися електроприладом особам, що не знайомі з його роботою або не читали ці вказівки. У разі застосування недосвідченими особами прилади несуть в собі небезпеку.
Старанно доглядайте за електроприладом. Перевіряйте, щоб рухомі деталі приладу бездоганно працювали та не заїдали, не були пошкодженими або настільки пошкодженими, щоб це могло вплинути на функціонування електроприладу. Пошкоджені деталі треба відремонтувати, перш ніж користуватися ними знов. Велика кількість нещасних випадків спричиняється поганим доглядом за електроприладами.
- Тримайте різальні інструменти нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та легші в експлуатації.
Використовуйте електроприлад, приладдя до нього, робочі інструменти т.і. відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Використання електроприладів для робіт, для яких вони не передбачені, може призвести до небезпечних ситуацій.

Сервіс

Віддавайте свій прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить безпечність приладу на довгий час.

Вказівки з техніки безпеки для абразивно- відрізних верстатів

Захисний кожух, що належить до обсягу постачання електроінструменту, має бути надійно встановлений та відрегульований таким чином, щоб досягти максимальної безпеки, тобто щоб на оператора дивилася якомога менша частина неприкритого абразивного інструмента. Не заходьте самі і не допускайте інших осіб в зону шліфувального круга, що обертається. Захисний кожух має захищати оператора від уламків та випадкового контакту з абразивним інструментом.
Використовуйте на Вашому електроінструменті лише посилені прямі відрізні круги або діамантові відрізні круги. Сама лише можливість закріплення

приладдя на Вашому електроінструменті не гарантиє його безпечне використання.

Допустима кількість обертів робочого інструмента повинна як мінімум відповідати максимальній кількості обертів, що зазначена на електроприладі. Приладя, що обертається швидше дозволеного, може зламатися і розлетітися.
▶ Абразивні інструменти можна використовувати лише для рекомендованих видів робіт. Напр.: Ніколи не шліфуйте боковою поверхнею відрізного круга. Відрізні круги призначені для знімання матеріалу кромкою круга. Бічне навантаження може зламати абразивний інструмент.
Завжди використовуйте для вибраного Вами шліфувального круга непошкоджений затискний фланець відповідного розміру. Придатний фланець підтримує шліфувальний круг і, таким чином, зменшує небезпеку ламання шліфувального круга.
Зовнішній діаметр і товщина робочого інструмента повинна відповідати параметрам Вашого електроприладу. При неправильних розмірах робочого інструмента існує небезпека того, що робочий інструмент буде недостатньо прикриватися та Ви можете втратити контроль над ним.
▶ Шліфувальні круги та фланці повинні точно підходити до шліфувального шпинделя Вашого електроінструменту. Робочі інструменти, що не точно підходить до шліфувального шпинделя електроінструменту, обертаються нерівномірно, сильно вібрують і можуть призвести до втрати контролю над ними.
Не використовуйте пошкоджені шліфувальні круги. Перед кожним використанням перевіряйте шліфувальні круги на предмет відколів і тріщин. При падінні електроінструменту або шліфувального круга перевірте, чи він не пошкодився, та використовуйте непошкоджений шліфувальний круг. Після перевірки і установлення шліфувального круга не заходьте самі і не допускайте інших осіб в зону шліфувального круга, що обертається. Електроінструмент повинен пропрацювати одну хвилину з максимальною кількістю обертів. Пошкоджені робочі інструменти ламаються, як правило, під час такої перевірки.
Вдягайте особисте захисне спорядження. В залежності від виду робіт використовуйте захисну маску, захист для очей або захисні окуляри. За необхідністю вдягайте респіратор, навушники, захисні рукавиці або спеціальний фартух, щоб захистити себе від невеличких частинок, що утворюються під час шліфування, та частинок матеріалу. Очі повинні бути захищені від відлетілих чужорідних тіл, що утворюються при різних видах робіт. Респіратор або маска повиннівідфіль кровувати пил, що утворюється під час роботи. При тривалій роботі при гучному шумі можна втратити слух.
Слідкуйте за тим, щоб інші особи дотримувалися безпечної відстані від Вашої робочої зони. Кожен,

156 | Українська

хто заходить у робочу зону, повинен мати особисте захисне спорядження. Уламки оброблюваного матеріалу або зламаних робочих інструментів можуть відлітати та спричиняти тілесні ушкодження навіть за межами безпосередньої робочої зони.

▶ При роботах, коли робочий інструмент може зачепити заховану електропроводку або власний кабель живлення, тримайте прилад за ізольовані рукоятки. Зачеплення проводки, що знаходиться під нагрукою, може заряджуврати також і металорії застини
напругого, може заряджувати такожі металеві частини приладу та призводити до ураження електричним струмом.
- Тримайте шнур живлення на відстані від робочого інструмента, що обертається. При втраті контролю над приладом може перерізатися або захопитися шнур живлення та Ваша рука може потрапити під робочий інструмент, що обертається.
▶ Перш, ніж покласти електроінструмент, зачекайте, поки робочий інструмент повністю не зупиниться.
Робочий інструмент, що ще обертається, може торкнутися поверхні, на яку Ви його кладете, через що Ви можете втратити контроль над електроінструментом.
Не залишайте електроприлад увімкненим під час перенесення. Ваш одяг може випадково потрапити в робочий інструмент, що обертається, та робочий інструмент може завдати шкоди Вам.
Регулярно прочищайте вентиляційні щілини Вашого електроприладу. Вентилятор електромотора затягує пил у корпус, сильне накопичення металевого пилу може призвести до електричної небезпеки.
He користуйтеся електроприладом поблизу від горючих матеріалів. Такі матеріали можуть займатися від іскор.
▶ Не використовуйте робочі інструменти, що потребують охолоджувальної рідини. Використання води або іншої охолоджувальної рідини може призвести до ураження електричним струмом.

Сіпання та відповідні попередження

Рикошет – це несподівана реакція електроінструменту на зачеплення або застрявання шліфувального круга, що обертається. Зачеплення або застрявання призводить до різкої зупинки робочого інструмента, що обертається. В результаті електроінструмент починає неконтрольовано рухатися з прискоренням проти напрямку обертання робочого інструмента в місці застрявання.
Якщо, напр., шліфувальний круг застряє або зачіплюється в оброблюваному матеріалі, край шліфувального круга, що саме упірнув в матеріал, може блокуватися, призводячи до відскакування або сіпання шліфувального круга. В результаті шліфувальний круг починає рухатися в напрямку оператора або у протилежному напрямку, в залежності від напрямку обертання круга в місці застрявання. При цьому шліфувальний круг може переламатися.
Рикошет – це результат неправильної експлуатації або

помилок при роботі з електроінструментом. Йому можна запобігти за допомогою належних запобіжних заходів, що описані нижче.

▶ Міцно тримайте електроприлад, тримайте своє тіло та руки у положенні, в якому Ви зможете протистояти сіпанню. Завжди використовуйте додаткову рукоятку (за її наявності), щоб бути в стані найкращим чином справитися з сіпанням і реактивними моментами при високій частоті обертання робочого інструмента. З сіпанням та реактивними моментами можна справитися за умови придатних запобіжних заходів.
Ніколи не тримайте руку поблизу від робочого інструмента, що обертається. При сіпанні робочий інструмент може відскочити Вам на руку.
Уникайте зони попереду та позаду відрізного круга, що обертається. Під час рикошету електроінструмент відскакує в напрямку, протилежному руху шліфувального круга в місці застрявання.
Працюйте з особливою обережністю в кутах, на гострих краях тощо. Запобігайте відскакуванню робочого інструмента від оброблюваного матеріалу та його заклинюванню. В кутах, на гострих краях або при відскакуванні робочий інструмент може заклинюватися. Це призводить до втрати контролю або сіпання.
Не використовуйте ланцюгові пиляльні диски або пиляльні диски з зубцями, а також сегментовані діамантові круги із шліцями, ширина яких перевищує 10 мм. Такі робочі інструменти часто спричиняють рикошет або втрату контролю над електроінструментом.
Уникайте застрявання відрізного круга або занадто сильного натискання. Не робіть занадто глибоких надрізів. Занадто сильне натискання на відрізний круг збільшує навантаження на нього та його схильність до перекосу або застрявання і таким чином збільшує можливість рикошету або ламання абразивного інструмента.
Якщо відрізний диск заклинило або Ви зупинили роботу, вимкніть електроінструмент та тримайте його спокійно, поки круг не зупиниться. Ніколи не намагайтеся вийняти з прорізу відрізний круг, що ще обертається, інакше електроінструмент може сіпнутися. З'ясуйте та усуньте причину заклинення.
Не вмикайте електроприлад до тих пір, поки він ще знаходиться в оброблюваному матеріалі. Дайте відрізному кругу спочатку досягти повного числа обертів, перш ніж Ви обережно продовжите роботу. В противному випадку круг може застряти, вискочити з оброблюваного матеріалу або сіпнутися.
Підпирайте плити або великі оброблювані поверхні, щоб зменшити ризик сіпання через заклинення відрізного круга. Великі оброблювані поверхні можуть прогинатися під власною вагою. Оброблюваний матеріал треба підпирати з обох боків, а саме як поблизу від прорізу, так і з краю.

Українська | 157

Будьте особливо обережні при прорізах в стінах або в інших місцях, в які Ви не можете зазирнути. Відрізний круг, що занурюється, може порізати газопровід або водопровід, електропроводку або інші об'єкти і спричинити сіпання.

Додаткові попередження

Вдягайте захисні окуляри!

Закріпляйте і фіксуйте заготовку на стабільній поверхні за допомогою струбцини або іншим чином. Якщо Ви будете тримати заготовку рукою або притискувати до себе, це не забезпечить достатньої стабільності, що може призвести до втрати контролю.
Вдягайте навушники, захисні окулярі, пилозахисну маску та рукавиці. В якості пилозахисної маски використовуйте як мінімум півмаску класу FFP 2.
Для знаходження захованих в стіні труб або електропроводки користуйтеся придатними приладами або зверніться в місцеве підприємство електро-, газо- і водопостачання. Зачеплення електропроводки може призводити до пожежі та ураження електричним струмом. Зачеплення газової труби може призводити до вибуху. Зачеплення водопроводної труби може завдати шкоду матеріальним цінностям або призвести до ураження електричним струмом.
Після роботи не торкайтеся відрізного круга, доки він не охолоне. Відрізний круг під час роботи дуже нагрівається.
Під час роботи міцно тримайте прилад двома руками і зберігайте стійке положення. Двома руками Ви зможете надійніше тримати електроприлад.

Опис продукту і послуг

Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм.

Будь ласка, розгорніть сторінку із зображенням приладу і тримайте її перед собою увесь час, коли будете читати інструкцію.

Призначення приладу

Електроприлад призначений для використання на опорі з напрямними разом з пилососом класу пилу М для відрізання або прорізання пазів головним чином у мінеральних матеріалах, як, напр., залізобетоні, кам'яній кладці і дорожніх покриттях, без використання води.

Зображені компоненти

Нумерація зображених компонентів посилається на зображення електроприладу на сторінці з малюнком.

1 Рукоятка (з ізольованою поверхнею)
2 Розблокувальний замок
3 Кнопка розблокування фрезерної головки
4 Шкала глибини розпилювання
5 Кнопка для регулювання обмежувача глибини
6 Обмежувач глибини
7 Ходові ролики
8 Стрілка напрямку роботи
9 Фіксатор шпинделя

10 Вимикач

11 Індикатор потреби в технічному обслуговуванні (GNF 35 CA)
12 Відсмоктувальний шланг*
13 Витяжний патрубок
14 Паралельний упор(GNF 20 CA) *
15 Напрямний прогонич для паралельного упора (GNF 20 CA)*
16 Шліфувальний шпиндель
17 Опорний фланець
18 Алмазний відрізний круг*
19 Розпірні шайби
20 Затискна гайка
21 Гайковий ключ для затискної гайки*

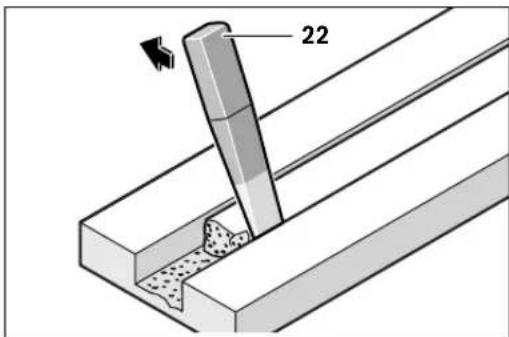

22 Інструмент для виламування*
23 Напрямок обертання

*Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя.

Технічні дані

Штроборіз	GNF 20 CA	GNF 35 CA
Товарний номер	0 601 612 5..0 601 621 7..
Ном. споживана потужність	Вт 900 1400
Корисна потужність	Вт 520 750
Кількість обертів на холостому ходу	хвил. ^-1	9300 9300
Макс. діаметр алмазних відрізних кругів	мм 115 150
Параметри зазначені для номінальної напруги [U] 230 В. При інших значеннях напруги, а також у специфічному для країни виконанні можливі інші параметри.

Bosch Power Tools 1 609 92A 2PP | (19.8.16)

158 | Українська

Штроборіз		GNF 20 CA	GNF 35 CA
Робота з алмазним відрізним диском
– Мін. товщина відрізного круга	мм	1,6	2,0
– Макс. товщина відрізного круга	мм	2,2	2,5
Робота з двома алмазними відрізними кругами
– Мін. товщина відрізного круга	мм	2 x 1,6	2 x 2,0
– Макс. товщина відрізного круга	мм	2 x 2,2	2 x 2,5
Посадочний отвір	мм 22,2 22,2
Глибина паза	мм 0 – 20 0 – 3 5
Ширина паза	мм 7 – 23 7 – 3 9
Вага відповідно до EPTA-Procedure 01:2014	кг 3,4 4,7
Клас захисту		☐/II /II	☐
Параметри зазначені для номінальної напруги [U] 230 В. При інших значеннях напруги, а також у специфічному для країни виконанні можливі інші параметри.

Інформація щодо шуму і вібрації

		GNF 20 CA	GNF 35 CA
Результати вимірювання визначені відповідно до EN 60745 (силікатна цегла).
Оцінений як А рівень звукового тиску від приладу, як правило, становить звукове навантаження	дБ(А)	94	102
звукова потужність	дБ(А)	105	113
похибка К	дБ	3	3
Вдягайте навушники!
Сумарна вібрація a_n (векторна сума трьох напрямків) та похибка К визначені відповідно до EN 60745:
a_h	M/c^2	=4,0	=4,0
К	M/c^2	=1,5	=1,5

Зазначений в цих вказівках рівень вібрації був визначений за процедурою, визначеною в EN 60745; нею можна користуватися для порівнання електроінструментів. Він придатний також і для попередньої оцінки вібраційного навантаження.

Зазначений рівень вібрації стосується головних робіт, для яких застосовується електроприлад. Однак при застосуванні електроінструменту для інших робіт, роботі з різним приладдям або з іншими змінними робочими інструментами або при недостатньому технічному обслуговуванні рівень вібрації може бути іншим. В результаті вібраційне навантаження протягом всього інтервалу використання приладу може значно зростати. Для точної оцінки вібраційного навантаження треба враховувати також і інтервали часу, коли прилад вимкнутий або, хоч і увімкнутий, але саме не в роботі. Це може значно зменшити вібраційне навантаження протягом всього інтервалу використання приладу. Визначте додаткові заходи безпеки для захисту від вібрації працюючого з приладом, як напр.: технічне обслуговування електроприладу і робочих інструментів, нагрівання рук, організація робочих процесів.

Заява про відповідність

Ми заявляємо під нашу виключну відповідальність, що описаний в «Технічні дані» продукт відповідає таким нормам або нормативним документам: EN 60745,

EN 50581 у відповідності до положень директив 2011/65/EU, 2014/30/EU, 2006/42/EC.

Технічна документація (2006/42/EC): Robert Bosch Power Tools GmbH, PT/ETM9, D-70538 Stuttgart

▶ Пил таких матеріалів, як напр., лакофарбових покрить, що містять свинець, деяких видів деревини, мінералів і металу, може бути небезпечним для здоров'я.
Торкання або вдихання пилу може викликати у Вас або у осіб, що знаходяться поблизу, алергічні реакції та/або захворювання дихальних шляхів.
Певні види пилу, як напр., дубовий або буковий пил, вважаються канцерогенними, особливо в сполученні з

Українська | 159

добавками для обробки деревини (хромат, засоби для захисту деревини). Матеріали, що містять азбест, дозволяється обробляти лише спеціалістам.

• За можливістю використовуйте придатний для матеріалу відсмоктувальний пристрій.
  — Слідкуйте за доброю вентиляцією на робочому місці.
  – Рекомендується вдягати респіраторну маску з фільтром класу P2.

Додержуйтеся приписів щодо оброблюваних матеріалів, що діють у Вашій країні.

▶ Уникайте накопичення пилу на робочому місці. Пил може легко займатися.

Пилосос має бути допущений для відсмоктування породного пилу. Bosch пропонує придатні пилососи.

Електроприлад можна підключити прямо до розетки універсального пилососу Bosch з дистанційним пусковим пристроєм. Він автоматично вмикається при включенні електроприладу.

Надіньте відсмоктувальний шланг 12 (приладдя) на витяжний патрубок 13. Під'єднайте відсмоктувальний шланг 12 до пилососа (приладдя). Перелік пилососів міститься в кінці цієї інструкції.

Вказівки щодо використання штроборізів

Зважайте на такі вказівки, щоб зменшити утворення пилу під час роботи.

• Використовуйте лише рекомендовані Bosch комбінації з штроборіза і пилососа класу пилу М. Інші комбінації можуть призводити до гіршого збору і осадження пилу.
• Зважайте на інструкцію з експлуатації пилососа щодо технічного обслуговування і очищення пилососа, включаючи фільтри. Одразу після заповнення спорожнюйте ємності для збирання пилу. Регулярно прочищайте фільтри пилососа і завжди повністю встромляйте фільтри в пилосос.

– Використовуйте лише передбачені Bosch відсмоктувальні шланги. Не маніпулюйте з відсмоктувальним шлангом. Якщо уламки каменю потраплять у відсмоктувальний шланг, зупиніть роботу і негайно прочистіть відсмоктувальний шланг. Уникайте перегинання відсмоктувального шланга.

– Використовуйте штроборіз лише відповідно до його призначення.

— Використовуйте лише бездоганні і гострі робочі інструменти. Дуже повільне просування роботи є ознакомю зношених робочих інструментів.

– Зважайте на загальні вимоги до робочих місць на будівельних майданчиках.

- Слідкуйте за доброю вентиляцією. - Забезпечте вільну робочу зону. При обробці довгих пазів слідкуйте за тим, щоб пилосос вільно пересувався, або своєчасно підтягуйте його.

– Вдягайте навушники, захисні окуляри, пилозахисну маску і при необхідності рукавиці. В якості пилозахисної маски використовуйте як мінімум півмаску класу FFP 2.

– Використовуйте придатний пилосос для прибирання робочого місця. Не підмітайте, щоб не піднімати пил, що зібрався.

Монтаж алмазних відрізних кругів

▶ Перед будь-якими маніпуляціями з електроприладом витягніть штепсель з розетки.
Для встромляння та зміни алмазних відрізних кругів радимо вдягати захисні рукавиці.

Алмазні відрізні круги під час роботи дуже нагріваються; не торкайтеся до них, поки вони не вихолонуть.

Використовуйте лише алмазні відрізні круги. Сегментовані алмазні круги повинні мати лише негативні кути різання, а максимальна ширина шліців між сегментами повинна складати 10 мм.

Піднімання фрезерної головки вгору

Для заміни робочого інструмента фрезерна головка повинна бути повністю піднята вгору. Поставте електроприлад на тверду поверхню. Поверніть розблокувальний замок 2, напр., за допомогою кінця рукоятки гайкового ключа 21, проти стрілки годинника.

▶ Цим самим фрезерна головка розблоковується і за рахунок сили пружини негайно піднімається вгору.

Демонтаж затискних пристроїв (див. мал. А)

Натисніть на фіксатор шпинделя 9, щоб зупинити шліфувальний шпиндель.

▶ Перш, ніж натискати на фіксатор шпинделя, зачекайте, поки шліфувальний шпиндель не зупиниться! В противному разі електроприлад може пошкодитися.

Послабте затискну гайку 20 за допомогою гайкового ключа 21 і відкрутіть затискну гайку 20. Зніміть розпірні шайби 19 і опорний фланець 17.

Прочистіть шліфувальний шпиндель 16 і всі деталі, що будуть монтуватися.

Визначення ширини паза

Ширина паза складається з кількості розпірних шайб 19 між обома алмазними відрізними кругами 18 і шириною розпилювання алмазних відрізних кругів.

Ширина паза розраховується таким чином: ширина паза = товщина розпірних шайб + ширина алмазних відрізних кругів.

Допустима ширина паза показана в розділі «Технічні дані». Ви можете користуватися електроприладом з одним або двома алмазними відрізними кругами.

Монтаж затискних пристроїв (див. мал. А)

Надіньте опорний фланець 17 на шліфувальний шпиндель 16. Опорний фланець повинен своїм поводком правильно сидіти на шліфувальному шпинделі.

На діньте алмазний відрізний круг 18 і розпірні шайби 19 на опорний фланець 17.

Незалежно від бажаної ширини паза необхідно завжди монтувати всі додані розпірні шайби 19. Інакше алмазний відрізний круг 18 може злетіти під час роботи і призвести до поранень.

Кількість необхідних розпірних шайб: GNF 20 CA: 5 штук товщиною по 4 мм

160 | Українська

GNF 35 CA: 3 штуки товщиною по 4 мм і 4 штуки товщиною по 6 мм

Між 2 алмазними відрізними кругами 18 повинна бути монтована щонайменше одна розпірна шайба 19.

При монтажі алмазних відрізних кругів слідкуйте за тим, щоб стрілка напрямку обертання на алмазному відрізному крузі відповідала напрямку обертання робочого інструмента (див. стрілку напрямку обертання на головці редуктора).

Натисніть на фіксатор шпинделя 9, щоб зупинити шліфувальний шпиндель.

Накрутіть затискну гайку 20 і затягніть її за допомогою гайкового ключа 21.

Знову опустіть фрезерну головку. Перевірте фіксацію фрезерної головки, потягнувши за рукоятку.

При роботах з 2 алмазними відрізними кругами 18 завжди замінюйте їх попарно.

Послідовність монтажу показана на сторінці з малюнком.

Робота

Встановлення глибини розпилювання

Встановлювати глибину розпилювання можна лише при вимкнутому електроприладі.

За допомогою обмежувача глибини 6 можна встановити бажану глибину розпилювання.

Натисніть на кнопку для регулювання обмежувача глибини 5 і пересуньте обмежувач глибини 6 на бажану глибину на шкалі глибини розпилювання 4. Знову відпустіть кнопку 5.

Впевніться, що обмежувач глибини 6 знову займов у зачеплення.

Початок роботи

Зважайте на напругу в мережі! Напруга джерела струму повинна відповідати значенню, що зазначене на табличці з характеристиками електроприладу. Електроприлад, що розрахований на напругу 230 В, може працювати також і при 220 В.

Вмикання/вимикання

▶ Перед тим, як увімкнути прилад, перевірте, чи зайшла фрезерна головка в зачеплення у найвищому положенні. Інакше алмазні відрізні круги можуть торкатися оброблюваної деталі, і Ви можете втратити контроль над електроприладом при вмиканні.

Щоб увімкнути електроприлад, потягніть вимикач 10 уперед.

Щоб зафіксувати вимикач 10, натисніть на вимикач 10 спереду, щоб він застопорився.

Щоб вимкнути електроприлад, відпустіть вимикач 10 або, якщо він зафіксований, натисніть коротко ззаду на вимикач 10 і потім відпустіть його.

З міркувань заощадження електроенергії вмикайте електроінструмент лише тоді, коли Ви збираєтесь користуватися ним.

▶ Перевіряйте алмазний відрізний круг перед експлуатацією. Алмазний відрізний круг має бути бездоганно монтований та вільно обертатися. Здійсніть пробне вмикання без навантаження принаймні на 1 хвил. Не використовуйте пошкоджені та некруглі алмазні відрізні круги або такі, що сильно вібрують. Пошкоджені алмазні відрізні круги можуть ламатися і спричиняти тілесні ушкодження.

Обмеження пускового струму

Електронне обмеження пускового струму обмежує потужність при вмиканні електроприладу і дозволяє експлуатувати його з запобіжником 16 А.

Постійна електроніка забезпечує майже однакову кількість обертів при роботі на холостому ходу і під навантаженням; це забезпечує рівномірну продуктивність.

Захист від перевантаження

При перевантаженні мотор зупиняється. Дайте електроприладу охолонути, давши йому протягом прибл. 30 секунд попрацювати без навантаження на холостому ходу при максимальній кількості обертів.

Захист від повторного пуску (GNF 35 CA)

Захист від повторного пуску запобігає неконтрольованому запуску електроприладу після перебоїв з електропостачанням.

Щоб знов увімкнути прилад, вимкніть вимикач 10 і знов увімкніть електроприлад.

Вказівка: Регулярно перевіряйте роботу захисту від повторного пуску, витягуючи штепсель протягом роботи, а потім знову встромляючи його.

Вказівки щодо роботи

▶ Обережно при прорізанні шліців у несучій стіні, див. розділ «Вказівки щодо статики».
▶ Не навантажуйте електроприлад настільки, щоб він зупинився.
Якщо оброблювана заготовка не лежіть стабільно під власною вагою, її треба закріпити.
▶ Електроприлад можна використовувати лише для сухого розрізання.

Захищайте відрізний круг від ударів, поштовхів та жирових плям. Не натискуйте на відрізний круг збоку.

- Встановіть глибину розпилювання, див. розділ «Встановлення глибини розпилювання». Щоб компенсувати похибки, що виникають при виламуванні перемички, необхідно встановити глибину розпилювання, що прибл. на 3 мм більше бажаної глибини паза.

- Поставте електроприлад ходовими роликами 7 на оброблювану поверхню. Фрезерна головка повинна бути повністю піднята вгору.

Українська | 161

— Увімкніть електроприлад.
- Потягніть кнопку розблокування 3 вгору, щоб розблокувати фрезерну головку. Повільно дайте фрезерній головці зануритися у матеріал.
- Помірно просувайте електроприлад за обидві ручки у відповідності до оброблюваного матеріалу.
- Шліфувати треба завжди із зустрічною подачею. Інакше існує небезпека неконтрольованого виштовхування електроприладу з прорізу. Ведіть електроприлад у напрямку стрілки 8.
— Електроприлад можна підсувати або тягнути у напрямку розпилювання. Вертикальні пази легко робити, тягнучи прилад зверху донизу.
- Після закінчення робочої операції при увімкнутому моторі вийміть фрезерну головку з паза і підніміть її, щоб вона зайшла у зачеплення у найвищому положенні.
— Вимкніть електроприлад.

Після вимкнення приладу не гальмуйте алмазні відрізні круги притискуванням збоку.

Алмазні відрізні круги під час роботи дуже нагріваються; не торкайтеся до них, поки вони не вихолонуть.

Приберіть перемичку, що залишилася у матеріалі, за допомогою інструмента для виламування 22.

Криволінійне розпилювання не можливе, оскільки інакше алмазні відрізні круги заклиняться в оброблюваному матеріалі.

При перерізанні панельні матеріали повинні лежати на твердій поверхні або бути підперті.

При виконанні наскрізних отворів у стінах, напр., за допомогою перфоратора, Ви можете в значній мірі запобігти відшаровуванню матеріалу з поверхні, якщо Ви спочатку за допомогою штроборіза зробите паз з максимальною глибиною розпилювання.

При розрізанні особливо твердих матеріалів, напр., бетону з високим вмістом гальки, алмазний відрізний круг може перегріватися, що призводить до його пошкодження. Про це недвозначно свідчить вінець із іскор навколо алмазного відрізного круга.

У такому випадку припиніть розрізання та дайте алмазному відрізному кругу охолонути, давши йому протягом короткого часу попрацювати на холостому ходу при максимальній кількості обертів.

Дуже повільне просування роботи і утворення вінця з іскор є ознаками того, що алмазний відрізний круг затупився. Ви можете знов нагострити його, зробивши короткі надрізи в абразивному матеріалі, напр., у силікатній цеглі.

Паралельний упор (GNF 20 CA)

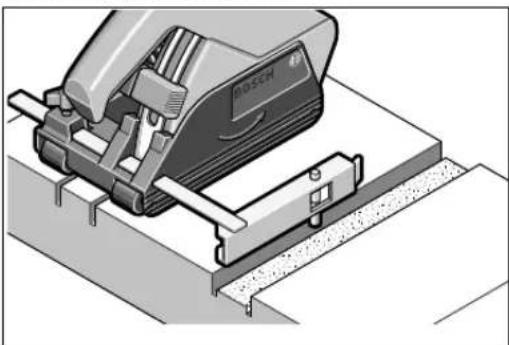

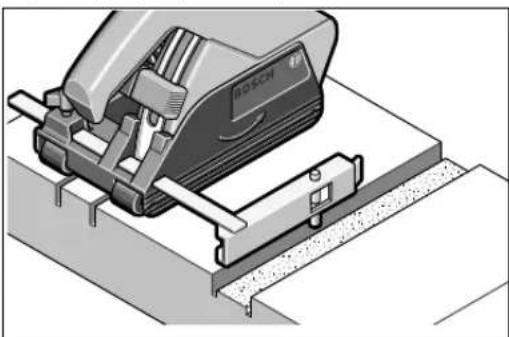

Для фрезерування додаткових пазів, паралельних до вже існуючого паза, встроміть напрямний прогонич 15 паралельного упора 14 в існуючий паз, а потім здійсніть фрезерування.

Вказівки щодо статики

Шліци в несучих стінах підлягають стандарту DIN 1053, ч. 1, або національним приписам.

Цих приписів треба обов'язково додержуватися. З цієї причини перед початком роботи Вам треба залучити для поради відповідного статика, архітектора або прораба.

Допустимі глибина паза і ширина паза залежать від довжини паза, товщини стіни і будівельного матеріалу, що використовується.

Технічне обслуговування і сервіс

Технічне обслуговування і очищення

▶ Перед будь-якими маніпуляціями з електроприладом витягніть штепсель з розетки.
Щоб електроприлад працював якісно і надійно, тримайте прилад і вентиляційні отвори в чистоті.

Після закінчення роботи демонтуйте затискні пристрої і прочистіть всі затискні деталі, а також захисний кожух.

Акуратно зберігайте приладдя та акуратно поводьтеся з ним.

Індикатор потреби в технічному обслуговуванні 11 (GNF 35 CA)

При спрацьованні вугільних контактних вставок електроприлад автоматично вимикається. Прибл. за 8 годин до цього з метою попередження загоряється або починає мигати індикатор потреби в технічному обслуговуванні 11. Електроприлад треба надіслати для технічного обслуговування в сервісну майстерню, адреси див. у розділі «Сервіс та надання консультацій щодо використання продукції».

162 | Українська

Якщо треба поміняти під'єднувальний кабель, це треба робити на фірмі Bosch або в сервісній майстерні для електроінструментів Bosch, щоб уникнути небезпек.

Запчастини

GNF 20 CA

Опорний фланець 17	3 600 390 023
Розпірні шайби 4 мм 19	3 609 202 041
Затискна гайка 20	3 603 345 005

GNF 35 CA

Опорний фланець 17	3 609 202 039
Розпірні шайби 4 мм 19	3 609 202 041
Розпірні шайби 6 мм 19	3 609 202 042
Затискна гайка 20	3 609 202 040

Сервіс та надання консультацій щодо використання продукції

Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою:

www.bosch-pt.com

Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя до неї.

При всіх запитаннях і при замовленні запчастин, будь ласка, обов'язково зазначайте 10-значний товарний номер, що знаходиться на заводській табличці електроприладу.

Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров'я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Україна

ТОВ «Роберт Бош»

Сервісний центр електроінструментів

вул. Крайня, 1, 02660, Київ-60

Україна

Тел.: [phone] (багатоканальний)

E-Mail: [e-mail]

Офіційний сайт: www.bosch-powertools.com.ua

Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні.

Утилізація

Електроприлади, приладя і упаковку треба здавати на екологічно чисту повторну переробку.

Не викидайте електроінструменти в побутове сміття!

Лише для країн ЄС:

Відповідно до європейської директиви 2012/19/EU про відпрацьовані електро- і електронні прилади і її перетворення в національному законодавстві електроприлади, що вийшли з вживання, повинні здаватися окремо і утилізуватися екологічно чистим способом.

Можливі зміни.

Қазақша | 163

Қазақша

Параллельді тірек (GNF 20 CA)

Тірек фланеці 17 3 600 390 023

Тел./факс: [phone]

Mo6.: 070 595 888

Srpski | 197

Отстранување
