GNF 20 CA Professional - Hefteapparat BOSCH - Gratis bruksanvisning og manual

Produkttype	Sporfreser
Merke	Bosch
Modell	GNF 20 CA Professional
Nominell opptatt effekt	900 W
Nyttig avgitt effekt	520 W
Tomgangshastighet	9300 o/min
Maks. diameter for diamantkappeskiver	115 mm
Spordybde	0 - 20 mm
Sporbredde	7 - 23 mm
Vekt iht. EPTA-prosedyre 01:2014	3,4 kg
Beskyttelsesklasse	II (dobbelt isolasjon)
Lydtrykknivå	94 dB(A)
Lydeffektnivå	105 dB(A)
Totale vibrasjoner (ah)	4,0 m/s²
Usikkerhet K (vibrasjoner)	1,5 m/s²
Strømforsyning	230 V ~, 50/60 Hz
Hovedfunksjoner	Kapping og sporing av mineralske materialer (betong, murverk) uten vann
Sikkerhetsinnretninger	Spindellås, beskyttelse mot utilsiktet restart (GNF 35 CA), startstrømsbegrensning, Constant-Electronic
Vedlikehold og rengjøring	Rengjør ventilasjonsåpninger, demonter og rengjør festeanordninger etter bruk
Reservedeler	Verktøyflens (3 600 390 023), avstandsskiver 4 mm (3 609 202 041), festemutter (3 603 345 005)
Reparerbarhet	Reparasjon av fagperson med identiske reservedeler
Generell informasjon	Leveres uten tilbehør (skiver, støvsuger), bruk med støvsuger klasse M anbefales

Ofte stilte spørsmål - GNF 20 CA Professional BOSCH

Hvilke typer materialer kan jeg bearbeide med sporfreseren GNF 20 CA?

Verktøyet er designet for kapping og sporing av mineralske materialer som armert betong, murverk eller veidekker, uten bruk av vann.

Hvordan velger jeg sporbredden?

Sporbredden beregnes ved å legge tykkelsen på avstandsskivene til bredden på diamantkappeskivene. Bruk alltid alle de medfølgende skivene for å sikre sikkerheten.

Kan jeg bruke skiver fra andre merker?

Bruk kun diamantkappeskiver med nominell hastighet på minst 9300 o/min, med boring 22,2 mm og tykkelse mellom 1,6 og 2,2 mm (per skive).

Hvordan stiller jeg inn kappedybden?

Trykk på innstillingsknappen for dybdeanslaget (5) og skyv anslaget (6) til ønsket verdi på skalaen (4). Forstill omtrent 3 mm mer enn ønsket spordybde for å kompensere for ryggen.

Hva gjør jeg hvis verktøyet stopper under arbeid?

Dette kan skyldes overbelastning. La verktøyet gå på tomgang i ca. 30 sekunder for å avkjøles. Hvis problemet vedvarer, sjekk tilstanden på skiver og kullbørster (serviceindikator på GNF 35 CA).

Hvordan rengjør jeg verktøyet etter bruk?

Koble fra verktøyet, rengjør ventilasjonsåpninger og festeanordninger. Bruk en egnet støvsuger for støv. Ikke rengjør med vann.

Kan jeg spore i bærende vegger?

Ja, men følg byggestandarder (DIN 1053 del 1 eller tilsvarende). Rådfør deg med en bygningsingeniør før du begynner.

Hvilken støvsuger skal jeg bruke?

Bruk en støvsuger klasse M kompatibel med Bosch. Koble sugeslangen (12) til slangekoblingen (13). Støvsugeren starter automatisk sammen med verktøyet.

Hvordan bytter jeg diamantskiver?

Koble fra verktøyet, vipp freseenheten, lås spindelen med knappen (9), løsne festemutteren (20) med pinnnøkkelen, bytt skivene i henhold til rotasjonsretningen, og stram til.

Hvor finner jeg reservedeler?

Reservedeler (flens, skiver, mutter) er tilgjengelige hos Bosch. Sjekk www.bosch-pt.com eller kontakt kundeservice på 0811 360122 (Frankrike).

BRUKSANVISNING GNF 20 CA Professional BOSCH

Tilbageslag og tilsvarende advarsler

Overensstemmelseserklæring

GNF 20 CA: 5 stk. med 4 mm tykkelse/hver

GNF 35 CA: 3 stk. med 4 mm tykkelse/hver og 4 stk. med 6 mm tykkelse/hver

Til fastholdelse af start-stop-kontakten 10 trykkes startstop-kontakten 10 ned foran, til den falder i hak.

Vedligeholdelse og service

Vedligeholdelse og rengøring

Montering av diamantkapskivor

Sikkerhetsinformasjon

Generelle advarsler for elektroverktøy

ADVARSEL

Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av ad-

varslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Ta godt vare på alle advarslene og informasjonene.

Det nedenstående anvendte uttrykket «elektroverktøy» gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

Sikkerhet på arbeidsplassen

Hold arbeidsområdet rent og ryddig og sørg for bra be- lysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker.
- Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker,

gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper.

Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

Elektrisk sikkerhet

▶ Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.

▶ Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet.

- Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.

Ikke bruk ledningen til andre formål, f. eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt.

Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt.

Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

Personsikkerhet

Vær oppmerksom, pass på hva du gjør, gå fornuftig frem när du arbeider med et elektroverktøy. Ikke bruk elektroverktøy när du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader.

▶ Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader.

Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.

Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader.

▶ Unngå en unormal kroppsholdning. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.

Norsk|81

Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold här, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt här kan komme inn i deler som beveger seg.
Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.

Omhyggelig bruk og håndtering av elektroverktøy

Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
- Ikke bruk elektroverktøy med defekt på/-av-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.
▶ Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.
Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer.

Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La disse skadede delene repareres før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.

- Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.

▶ Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.

Service

▶ Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.

Sikkerhetsinformasjon for kutteslipere

▶ Vernedekselet som hører til elektroverktøyet må monteres sikkert og innstilles slik at det oppnås så stor sikkerhet som mulig, dvs. den minste delen på slipeskiven skal peke åpent mot brukeren. Hold deg selv og andre personer i nærheten utenfor området til den roterende slipeskiven. Vernedekselet skal beskytte brukeren mot avbrukne deler og tilfeldig kontakt med slipeskiven.
▶ Bruk utelukkende forsterkede eller diamantbelagte kappeskiver for elektroverktøyet. Selv om du kan feste

tilbehøret på elektroverktøyet ditt, garanterer dette ingen sikker bruk.

Det godkjente turtallet til innsatsverktøyet må være minst like høyt som det maksimale turtallet som er angitt på elektroverktøyet. Tilbehør som dreies hurtigere enn godkjent, kan brekke og slynges rundt.

Slipeskiver må kun brukes til anbefalt type bruk. F.eks.: Ikke slip med sideflaten til en kappeskive. Kappeskiver er beregnet til materialfjerning med kanten på skiven. Innvirkning av krefter fra siden kan føre til at slipeski- vene brekker.

Bruk alltid uskadede spennflenser i riktig størrelse for den slipeskiven du har valgt. Egnede flenser støtter sli- peskiven og reduserer slik faren for at slipeskiven brekker.

- Utvendig diameter og tykkelse på innsatsverktøyet må tilsvare målene for elektroverktøyet. Gale innsatsverktøy kan ikke sikres eller kontrolleres tilstrekkelig.

Slipeskiver og flenser må passe nøyaktig på slippindelen til el-verktøyet. Innsatsverktøy som ikke passer nøyaktig på slippindelen til elektroverktøyet, roterer uregelmessig, vibrerer svært sterkt og kan føre til at du mister kontrollen.

Bruk ikke skadede spiveskiver. Før hver bruk må du kontrollere om spiveskivene er splintret eller revnet. Hvis elektroverktøyet eller spiveskiven faller ned, må du kontrollere om de er skadet eller bruk en ikke skadet spiveskive. Når du har kontrollert og satt inn spiveskiven, må du holde personer som oppholder seg i nærheten unna den roterende spiveskiven og la verktøyet gå i ett minutt med maksimalt turtall. Som regel brekker en skadet spiveskive i løpet av denne testtiden.

▶ Bruk personlig beskyttelsesutstyr. Avhengig av typen bruk må du bruke visir, øyebeskyttelse eller vernebriller. Om nødvendig må du bruke støvmaske, hørselvern, vernehansker eller spesialforkle som holder små slipeog materialpartikler unna kroppen din. ∅ynene bør beskyttes mot fremmedlegemer som kan fly rundt ved visse typer bruk. Støv- eller pustevermasker må filtere den typen støv som oppstår ved denne bruken. Hvis du er utsatt for sterk støy over lengre tid, kan du miste hørselen.

▶ Pass på at andre personer holder tilstrekkelig avstand til arbeidsområdet ditt. Alle som går inn i arbeidsområdet må bruke personlig verneutstyr. Brukne deler til verktøyet eller brukne innsatsverktøy kan slynges ut og derfor også forårsake skader utenfor det direkte arbeidsområdet.

Hold maskinen kun på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger eller den egne strømledningen. Kontakt med en spenningsførende ledning kan også sette maskinens metalldeler under spenning og føre til elektriske støt.

▶ Hold strømledningen unna roterende innsatsverktøy. Hvis du mister kontrollen over maskinen kan strømledningen kappes eller komme inn i verktøyet, og hånden eller armen din kan komme inn i det roterende innsatsverktøyet.

82 | Norsk

Legg aldri elektroverktøyet ned før innsatsverktøyet er stanset helt. Det roterende innsatsverktøyet kan komme i kontakt med overflaten der maskinen legges ned, slik at du kan miste kontrollen over elektroverktøyet.
La aldri elektroverktøyet være innkoblet mens du bærer det. Tøyet ditt kan komme inn i det roterende innsatsverktøyet hvis det tilfeldigvis kommer i kontakt med verktøyet og innsatsverktøyet kan da bore seg inn i kroppen din.
Rengjør ventilasjonsåpningene til elektroverktøyet med jevne mellomrom. Motorviften trekker støv inn i huset, og en stor oppsamling av metallstøv kan medføre elektrisk fare.
Ikke bruk elektroverktøyet i nærheten av brennbare materialer. Gnister kan antenne disse materialene.
- Bruk ikke innsatsverktøy som krever flytende kjølemidler. Bruk av vann eller andre flytende kjølemidler kan føre til elektriske støt.

Tilbakeslag og tilsvarende advarsler

- Tilbakeslag er en plutselig reaksjon som kan oppstå när en dreende slipeskive blir hengende fast eller blokkerer. Opphenging eller blokkering fører til plutselig stans på det roterende innsatsverktøyet. Slik akselereres et ukontrollert elektroverktøy mot innsatsverktøyets dreieretning på blokkeringstedet.

Hvis f.eks. en slipeskive henger seg opp eller blokkerer i arbeidsstykket, kan kanten på slipeskiven som dykker inn i arbeidsstykket, henge seg opp og slik brekker slipeskiven eller forårsaker et tilbakeslag. Slipeskiven beveger seg da mot eller bort fra brukeren, avhengig av skivens dreieretning på blokkeringsstedet. Slik kan slipeskiver også brekke.

Et tilbakeslag er resultat av en gal eller feilaktig bruk av elektroverktøyet. Det kan unngås ved å følge egnede sikkerhetstiltak som beskrevet nedenstående.

Hold elektroverktøyet godt fast og plasser kroppen og armene dine i en stilling som kan ta imot tilbakeslagskrefter. Bruk alltid ekstrahåndtaket – hvis dette finnes – for å ha størst mulig kontroll over tilbakeslagskrefter eller reaksjonsmomenter ved oppkjøring. Brukeren kan beherske tilbakeslags- og reaksjonsmomenter med egnede tiltak.
- Hold aldri hånden i nærheten av det roterende innsatsverktøyet. Innsatsverktøyet kan bevege seg over hånden din ved tilbakeslag.
- Unngå området foran og bak den roterende kappeski- ven. Tilbakeslaget driver elektroverktøyet i motsatt ret- ning av slipeskivens dreieretning på blokkeringsstedet.
Vær spesielt forsiktig i hjørner, på skarpe kanter osv. Du må forhindre at innsatsverktøy avprelles fra arbeidsstykket eller klemmes fast. Det roterende innsatsverktøyet har en tendens til å klemmes fast i hjørner, på skarpe kanter eller hvis det avprelles. Dette forårsaker kontrolltap eller tilbakeslag.
Ikke bruk kjede- eller tannet sagblad eller segmentert diamantskive med mer enn 10 mm brede slisser. Slike

innsatsverktøy fører ofte til tilbakeslag eller til at man mis- ter kontrollen over elektroverktøyet.

▶ Unngå blokkering av kappeskiven eller for sterkt presstrykk. Ikke utfør for dype snitt. En overbelastning av kappeskiven øker slitasjen og tendensen til fastkiling eller blokkering og dermed også muligheten til tilbakeslag eller brudd på slipeskiven.
Hvis kappeskiven blokkerer eller du avbryter arbeidet, slår du av verktøyet og holder det rolig til skiven er stanset helt. Forsøk aldri å trekke den roterende kappeskiven ut av snittet, ellers kan det oppstå et tilbakeslag. Finn og fjern årsaken til blokkeringen.
Ikke start elektroverktøyet igjen så lenge det befinner seg i arbeidsstykket. La kappeskiven oppnå det maksimale turtallet før du fortsetter forsiktig med snittet. Ellers kan skiven henge seg opp, springe ut av arbeidsstykket eller forårsake tilbakeslag.
Støtt plater eller store arbeidsstykker for å redusere risikoen for tilbakeslag fra en fastklemt kappeskive. Store arbeidsstykker kan bøyes av sin egen vekt. Arbeidsstykket må støttes på begge sider, både nær kappesnittet og på kanten.
▶ Vær spesielt forsiktig ved «inndykkingssnitt» i vegger eller andre uoversiktelige områder. Den inntrengende kappeskiven kan treffe på gass- eller vannledninger, elektriske ledninger eller gjenstander som kan forårsake tilbakeslag.

Ekstra advarsler

Bruk vernebriller.

Fest og sikre arbeidsstykket med tvinger eller på en annen måte til et stabilt underlag. Hvis du holder arbeidsstykket kun med hånden eller mot kroppen din, er det fortsatt bevegelig og kan medføre at du mister kontrollen.
▶ Bruk hørselvern, vernebriller, støvmaske og hansker. Som støvmaske må du minst bruke en partikkelfiltre- rende halvmaske i klasse FFP 2.
Bruk egnede detektorer til å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Inntrenging i en vannledning forårsaker materielle skader og kan medføre elektriske støt.
Ikke ta i kappeskiven etter arbeidet før den er avkjølt. Kappeskiven blir svært varm i løpet av arbeidet.
- Hold elektroverktøyet fast med begge hender under arbeidet og sørg for å stå stødig. Elektroverktøyet føres sikrere med to hender.

Norsk|83

Produkt- og ytelsesbeskrivelse

Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Brett ut utbrettssiden med bildet av maskinen, og la denne siden være utbrettet mens du leser bruksanvisningen.

Formålsmessig bruk

Med føringssleiden satt godt på er el-verktøyet – i kombina-sjon med en støvsuger i støvklasse M – beregnet til kapping eller slissing av overveiende mineralske stoffer som f. eks. stålbetong, murverk og veibelegg uten bruk av vann.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden.

1 Håndtak (isolert grepflate)
2 Lås
3 Låsetast for freseenhet
4 Skjæredybdeskala

5 Tast for dybdeanleggsinnstilling

6 Dybdeanlegg

7 Løperuller

8 Arbeidsretningspil

9 Spindel-låsetast

10 På-/av-bryter
11 Service-melding(GNF 35 CA)
12 Avsugslange*
13 Avsugstuss

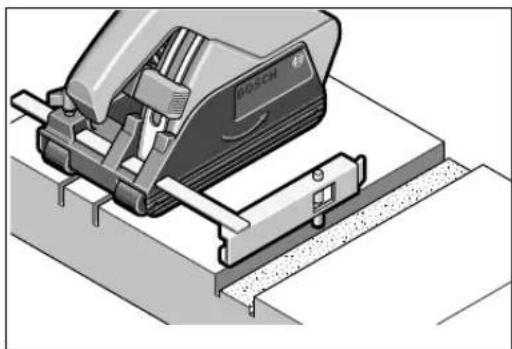

14 Parallellanlegg(GNF 20 CA) ^*
15 Føringsbolt for parallellanlegg (GNF 20 CA) *
16 Slipespindel
17 Festeflens
18 Diamant-kappeskive*
19 Distanseskiver
20 Spennmutter
21 Hakenøkkel for spennmutter*

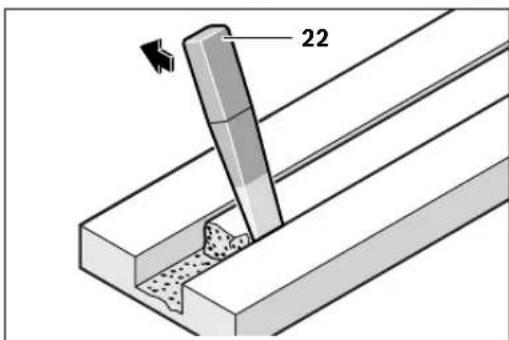

22 Brekkeverktøy*
23 Dreieretning

Støy-/vibrasjonsinformasjon

		GNF 20 CA	GNF 35 CA
Måleverdier funnet i henhold til EN 60745 (kalksandstein).
Det typiske A-bedømte støynivået for maskinen er
Lydtrykknivå	dB(A)	94	102
Lydeffektnivå	dB(A)	105	113
Usikkerhet K	dB	3	3
Bruk hørselvern!

Bosch Power Tools 1 609 92A 2PP | (19.8.16)

84 | Norsk

	GNF 20 CA	GNF 35 CA
Totale svingningsverdier an (vektorsum fra tre retninger) og usikkerhet K beregnet jf. EN 60745:
ah	m/s2=4,0	=4,0
K	m/s2=1,5	=1,5

Vibrasjonsnivået som er angitt i disse anvisningene, er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Det egner seg også til en foreløpig vurdering av vibrasjonsbelastningen.

Det angitte vibrasjonsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med forskjellig tilbehør eller utilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette kan føre til en tydelig øking av vibrasjonsbelastningen over hele arbeidstidsrommet.

Til en nøyaktig vurdering av vibrasjonsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere vibrasjonsbelastningen over hele arbeidstidsrommet.

Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.

Samsvarserklæring CE

Vi erklærer som eneansvarlig at produktet som beskrives under «Tekniske data» stemmer overens med følgende normer eller normative dokumenter: EN 60745, EN 50581 jf. bestemmelsene i direktivene 2011/65/EU, 2014/30/EU, 2006/42/EC.

Tekniske data (2006/42/EC) hos: Robert Bosch Power Tools GmbH, PT/ETM9, D-70538 Stuttgart

Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten.
Visse typer støv som eik- eller bøkstøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk.

• Bruk helst et støvavsug som er egnet for dette materialet.
• Sørg for god ventilasjon av arbeidsplassen.
• Det anbefales å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides.

▶ Unngå støv på arbeidsplassen. Støv kan lett antennes.

Støvsugeren må være godkjent til oppsuging av steinstøv. Bosch har egnede støvsugere.

Elektroverktøyet kan kobles direkte til stikkontakten på en Bosch-universalsuger med fjernstart. Denne starter automatisk när elektroverktøyet kobles inn.

Sett en avsugslange 12 (tilbehør) inn på avsugstussen 13. Forbind avsugslangen 12 med en støvsuger (tilbehør). En oversikt over tilkobling til forskjellige støvsugere finner du på slutten av denne instruksen.

Informasjoner om bruk av murnotfreser

Følg følgende henvisninger for å redusere støvemisjoner som oppstår i løpet av arbeidet.

• Bruk kun kombinasjonene av murnotfres og suger i støvklasse M som anbefales av Bosch. Andre kombinasjoner kan føre til en dårligere oppsamling og utskilling av støvet.
• Følg bruksanvisningen til sugeren angående vedlikehold og rengjøring av sugeren og filtrene. Tøm støvbeholderen straks den er full. Rengjør filtrene til støvsugeren med jevne mellomrom og sett filtrene alltid komplett inn i sugeren.
• Bruk kun avsugslangene som er bestemt av Bosch. Avsugslangen må ikke manipuleres. Hvis det kommer steinbiter inn i avsugslangen må du straks avbryte arbeidet og rengjøre avsugslangen. Unngå å brette avsugslangen.

– Bruk murnotfresen på formålsmessig måte.

- Bruk kun feilfrie og skarpe innsatsverktøy. Tydelig redu- sert arbeidsfremskritt er tegn på at innsatsverktøyet er slitt.

- Følg de generelle kravene for arbeidsplasser på byggeplasser.

- Bruk en egnet suger til rengjøring av arbeidsplassen. Du må ikke hvirvle opp støv ved å feie.

▶ Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.
- Til innsetting og utskifting av diamant-kappeskiver anbefales det å bruke vernehansker.

Norsk|85

Diamant-kappeskiver blir svært varme under arbeidet; ikke ta i dem før de er avkjølt.
▶ Bruk kun diamantbelagte kappeskiver. Segmenterte diamantskiver må kun ha negative skjærevinkler og maksimale slisser på 10 mm mellom segmentene.

Utsvinging av freseenheten

Til verktøyskifte må freseenheten svinges helt ut. Sett el-verktøyet på en fast undergrunn. Drei låsen 2 mot urviserne f. eks. med grepet til hakenøkkelen 21.

▶ Slik låses freseenheten opp og svinger straks oppover med fjærkraft.

Trykk spindel-låsetasten 9 for å läse slipespindelen.

Løsne spennmutteren 20 med hakenøkkelen 21 og skru spennmutteren 20 av. Ta av distanseskivene 19 og festeflensen 17.

Rengjør slipespindelen 16 og alle delene som skal monteres.

Bestemmelse av notbredden

Notbredden avgjøres av antall distanseskiver 19 mellom de to diamant-kappeskivene 18 og kuttebredden til diamant-kappeskivene.

Notbredden beregnes på følgende måte:

Notbredde = Tykkelse på distanseskivene + bredde på diamant-kappeskivene.

Du kan bruke el-verktøyet med en eller to diamant-kappeski- ver.

Uavhengig av ønsket notbredde må alltid alle medleverte distanseskivene 19 være montert. Diamant-kappeskiven 18 kan ellers løsne ved drift og forårsake skader.

Antall nødvendige distanseskiver:

GNF 20 CA: 5 stk. med 4 mm tykkelse hver

GNF 35 CA: 3 stk. med 4 mm tykkelse og 4 stk. med 6 mm tykkelse hver

Trykk spindel-låsetasten 9 for å låse slipespindelen.

Skru spennmutteren 20 på og trekk spennmutteren fast med hakenøkkelen 21.

Sving freseenheten inn igjen. Kontroller låsen på freseenheten ved å trekke i grepet.

Ved arbeid med 2 diamant-kappeskiver 18 må disse alltid skiftes ut parallelt.

Rekkefølgen til monteringen er angitt på bildesiden.

Bruk

Forhåndsvalg av skjæredybden

Forhåndsvalg av skjæredybden må kun utføres när elektroverktøyet er slått av.

Med dybdeanlegget 6 kan ønsket skjæredybde velges på forhånd.

Trykk på tasten for dybdeanleggsinnstilling 5 og skyv dybdeanlegget 6 til ønsket skjæredybde på skjæredybdeskalaen 4. Slipp deretter tasten 5 igjen.

Forviss deg om at dybdeanlegget 6 er gått i lås igjen.

Igangsetting

Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på elektroverktøyets typeskilt. Elektroverktøy som er merket med 230 V kan også brukes med 220 V.

Inn-/utkobling

Før igangsetting må du sjekke om freseenheten er gått i lås i øverste posisjon. Diamant-kappeskivene kan ellers berøre arbeidsstykket og du kan miste kontrollen over el-verktøyet ved innkopling.

Til igangsetting av elektroverktøyet må du skyve på/-av-bryteren 10 fremover.

Til låsing av på-/av-bryteren 10 skyver du på-/av-bryteren 10 ned foran til den går i lås.

Til utkobling av elektroverktøyet slipper du på-/av-bryteren 10 hhv. – hvis den erläst – trykker du på-/av-bryteren 10 ett øyeblikk og slipper den deretter.

Slå elektroverktøyet kun på när du bruker det for å spare energi.

- Kontroller diamant-kappeskiven før bruk. Diamant-kappeskiven må være feilfritt montert og kunne dreie seg fritt. Utfør en prøvekjøring på minst 1 minutt uten belastning. Ikke bruk skadede, urunde eller vibrerende diamant-kappeskiver. Skadede diamant-kappeskiver kan brekke og forårsake skader.

Startstrømbegrensing

Den elektroniske startstrømbegrensningen begrenser effekten ved innkobling av elektroverktøyet og muliggjør drift med en 16 A-sikring.

Konstantelektronikk

Ved overbelastning blir motoren stående. La el-verktøyet avkjøle ubelastet ved maksimalt tomgangsturtall i ca. 30 sekunder.

86 | Norsk

Beskyttelse mot ny innkopling (GNF 35 CA)

Beskyttelsen mot ny innkobling forhindrer en ukontrollert starting av elektroverktøyet etter at strømmen var borte.

Til ny igangsetting setter du på-/av-bryteren 10 i utkoplet posisjon og slår elektroverktøyet på igjen.

Merk: Sjekk med jevne mellomrom om gjenstartfunksjonen fungerer, idet du trekker ut strømstøpselet mens maskinen går og deretter setter det inn igjen.

Arbeidshenvisninger

Vær forsiktig når du lager slisser i bærende vegger, se avsnittet «Informasjoner om statikk».
Ikke belast elektroverktøyer så sterkt at det stanser.
▶ Spenn verktøyet inn, hvis det ikke ligger godt fast med sin egen vekt.

▶ Elektroverktøyet må kun brukes til tørrskjæring.

Beskytt kappeskiven mot støt, slag og fett. Ikke utsett kappeskiven for trykk fra siden.

• Innstill skjæredybden, se avsnitt «Forhåndsvalg av skjæredybden». For å utlikne ujevnheter som oppstår ved avbrekking av kanter, må skjæredybden forhåndsinnstilles ca. 3 mm dypere enn den ønskede notdybden.

- Sett el-verktøyet med løperullene 7 på flaten som skal be-arbeides. Freseenheten må være swingt helt opp.

- Slå på elektroverktøyet.

- Skyv låsetasten 3 oppover for å låse opp freseenheten. Dykk langsomt inn i materialet med freseenheten.

- Før elektroverktøyet fremover med begge grepene med middels sterk kraft som er tilpasset materialet som skal bearbeides.

- Elektroverktøyet må alltid føres med motgående bevegelser. Det er ellers fare for at den trykkes ukontrollert ut av snittet. Før el-verktøyet i retning av pilen 8.

- El-verktøyet kan både skyves og trekkes i kutteretningen. Loddrette slisser kan lett lages ved å trekke fresen ovenfra og nedover.

- Når arbeidet er ferdig kan freseenheten svinges ut av noten mens maskinen går til freseenheten går i lås i øverste posisjon.

- Slå av elektroverktøyet.

Ikke brems utløpende diamant-kappeskiver med trykk mot siden.

Diamant-kappeskiver blir svært varme under arbeidet; ikke ta i dem før de er avkjølt.

Fjern resten av kanten i materialet med brekkeverktøyet 22. Kurvesnitt er ikke mulig, fordi diamant-kappeskivene ellers kiler seg fast i arbeidsstykket.

Ved kapping av plater må disse ligge på et fast underlag eller støttes.

Ved gjennombrudd i mur f. eks. med en borhammer kan det stort sett forhindres at materialet skaller av på overflaten, hvis det først lages en not med maksimal kuttedybde med murnotfresen.

Hvis du kapper spesielt harde materialer, f. eks. betong med høyt kiselinnhold, kan diamant-kappeskiven blir for varm og slik ta skade. En gnistkrans rundt diamant-kappeskiven er et tydelig tegn på dette.

Avbryt da kappingen og la diamant-kappeskiven gå ett øye-blikk med høyeste turtall i tomgang for å avkjøles.

Tydelig redusert arbeidsfremskritt og gnistkrans rundt er tegn på at diamant-kappeskiven er blitt butt. Du kan slipe denne med korte snitt i abrasivt materiale (f. eks. kalksandstein).

Parallellanlegg (GNF 20 CA)

Til fresing av ytterligere noter, parallelt til en eksisterende not, trykkes føringsbolten 15 til parallellanlegget 14 nedover i den eksisterende noten og fresingen utføres.

Informasjoner om statikk

Slisser i hovedvegger må tilsvare standard DIN 1053 del 1 eller nasjonale bestemmelser.

Disse forskriftene skal absolutt overholdes.

Ta derfor kontakt med ansvarlig statiker, arkitekt eller byggeledelse.

Det tillatte slissedybden og slissebredden er avhengig av slisselengden, veggtykkelsen og byggematerialet som brukes.

Service og vedlikehold

Vedlikehold og rengjøring

▶ Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.

- Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert.

Etter ferdig utført arbeid demonteres spenninnretningene og alle spenndeler og vernedekselet rengjøres.

Ved oppbrukte slipekull kobles elektroverktøyet automatisk ut. Dette anvises ca. 8 timer på forhånd ved at service-meldingen 11 lyser eller blinker. Elektroverktøyet må sendes inn til service hos kundeservice (adresse se avsnittet «Kundeservice og rådgivning ved bruk»).

Hvis det er nødvendig å skifte ut tilkoplingsledningen, må dette gjøres av Bosch eller Bosch-serviceverksteder, slik at det ikke oppstår fare for sikkerheten.

Reservedeler

GNF 20 CA

Festeflens 17 3 600 390 023

Distanseskiver 4 mm 19 3 609 202 041

Kundeservice og rådgivning ved bruk

Kundeservicen svarer på dine spørsmål om reparasjon og vedlikehold av produktet samt om reservedeleler. Sprengskisser og informasjon om reservedeler finner du også på:

www.bosch-pt.com

Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål angående våre produkter og deres tilbehør.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på elektroverktøyets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64 87 89 55

Deponering

Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Jf. det europeiske direktivet 2012/19/EU vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering.

Rett til endringer forbeholdes.

Suomi

Turvallisuusohjeita
