| Producttype | Draadloze tacker |
| Merk en model | Bosch GNB 18V-38 Professional |
| Afmetingen (L × B × H) | 405 × 138 × 309 mm |
| Gewicht zonder accu | 4,1 kg |
| Gewicht met accu | 4,4–5,4 kg (afhankelijk van accu) |
| Nominale spanning | 18 V |
| Compatibel accutype | Lithium-ion GBA 18V... / ProCORE18V... |
| Aanbevolen laders | GAL 18..., GAX 18V..., GAL 36... |
| Type nietjes/spijkers | Bosch spijkers (NB, NK, NM) of NB-40 (GNB 18V-40) |
| Spijkerlengte | 13–38 mm (GNB 18V-38) / 13–40 mm (GNB 18V-40) |
| Schachtdiameter | 2,7–3 mm |
| Magazijncapaciteit | Tot 22 spijkers (2 banden) |
| Maximale plaatsingsfrequentie | 2 spijkers per seconde (met accu ≥ 4 Ah) |
| Ontgrendelingssysteem | Enkelvoudige slag met veiligheidssequentie |
| Geschikte materialen | Beton (gestort, verdichte voegen), constructiestaal |
| Gebruikstemperatuur | -5 °C tot +50 °C |
| Geluidsdrukniveau | 85 dB(A) |
| Geluidsvermogensniveau | 96 dB(A) |
| Trillingen (a_h) | 5,7 m/s² (onzekerheid K = 1,5 m/s²) |
| Onderhoud | Reinig regelmatig het gereedschap en de ventilatiesleuven |
| Veiligheid | Contactelement (veiligheid), vergrendelbare trekker, accu verwijderen verplicht voor onderhoud |
| Inhoud van de doos | Gereedschap, steunvoet, ophanghaak, handleiding (accu en lader kunnen apart worden verkocht) |
| Garantie / Service | Bosch after-sales service (tel: 09 70 82 12 26); onderdelen online beschikbaar |
Veelgestelde vragen - GNB 18V-38 Professional BOSCH
Gebruikersvragen over GNB 18V-38 Professional BOSCH
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Nietmachine in PDF-formaat gratis! Vind uw handleiding GNB 18V-38 Professional - BOSCH en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. GNB 18V-38 Professional van het merk BOSCH.

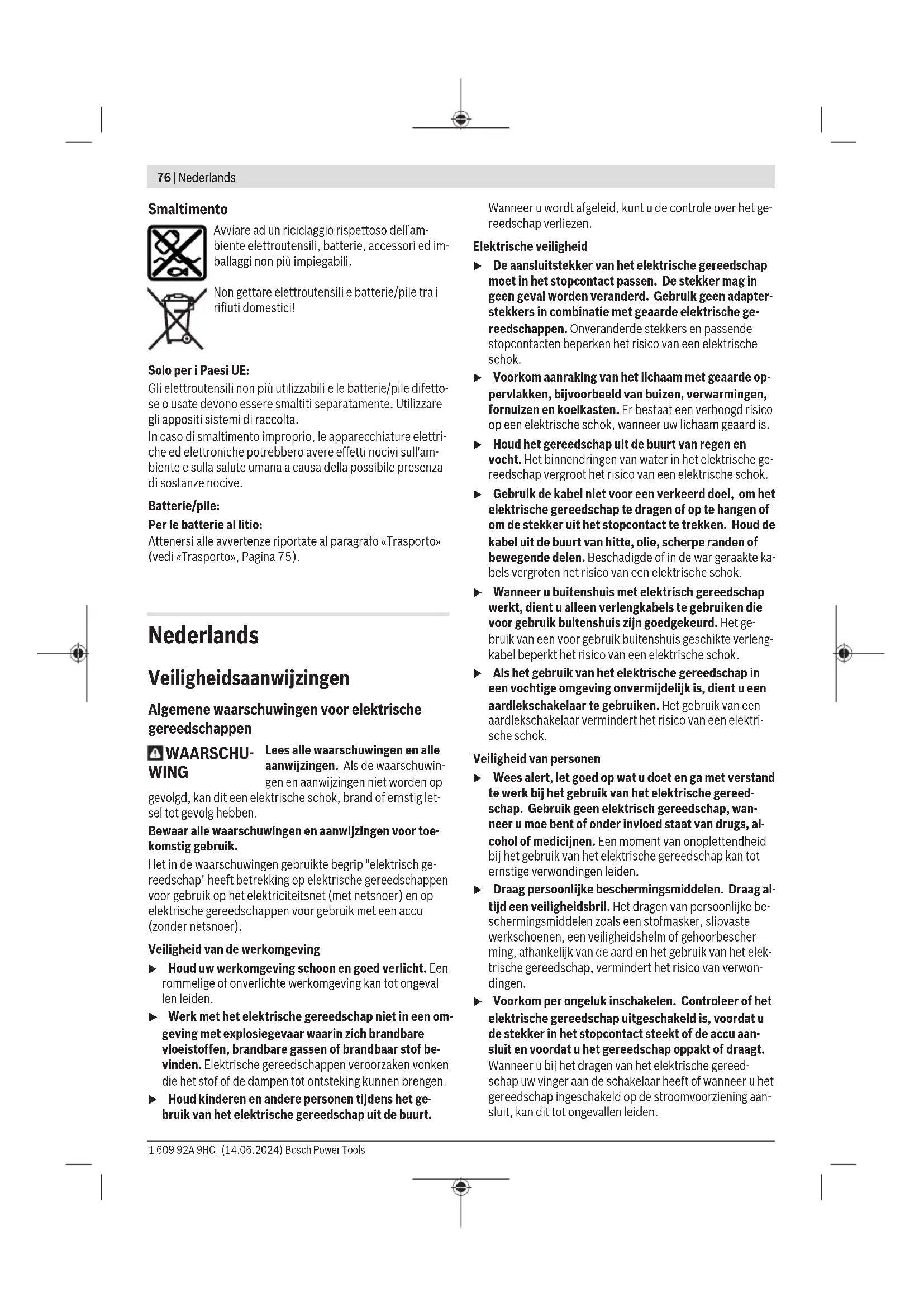

GEBRUIKSAANWIJZING GNB 18V-38 Professional BOSCH
nl Oorspronkelijke gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning Original
no Original driftsinstruks
Veiligheidsaanwijzingen
Algemene waarschuwingen voor elektrische gereedschappen
WAARSCHU-WING
Lees alle waarschuwingen en alle aanwijzingen. Als de waarschuwingen en aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig let- sel tot gevolg hebben.
Bewaar alle waarschuwingen en aanwijzingen voor toekomstig gebruik.
Het in de waarschuwingen gebruikte begrip "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het elektriciteitsnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).
Veiligheid van de werkomgeving
Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevalen leiden.
▶ Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.
Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt.
Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.
Elektrische veiligheid
De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
▶ Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok, wanneer uw lichaam geaard is.
Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
- Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.
Veiligheid van personen
Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap, wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Draag persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
▶ Voorkom per ongeluk inschakelen. Controleer of het elektrische gereedschap uitgeschakeld is, voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar heeft of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
▶ Verwijder instelgereedschappen of schroefsleutels, voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
▶ Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.
▶ Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen verstrikt raken in bewegende delen.
Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.
Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen
▶ Overbelast het elektrische gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
▶ Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap, voordat u het gereedschap instelt, accessoires wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk, wanneer deze door onervaren personen worden gebruikt.
Pleeg onderhoud aan elektrische gereedschappen. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen vóór gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.
Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.
- Gebruik elektrisch gereedschap, accessoires, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de
uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toe-passingen kan tot gevaarlijke situaties leiden.
Gebruik en onderhoud van accugereedschappen
Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadapparaat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer het met andere accu's wordt gebruikt.
- Gebruik alleen de daarvoor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
▶ Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.
Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.
Service
Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het elektrische gereedschap in stand blijft.
Waarschuwingen voor tackers
▶ Ga er altijd vanuit dat het gereedschap spijkers bevat. Onvoorzichtig omgaan met de tacker kan resulteren in onverwacht schieten van spijkers persoonlijk letsel.
▶ Wijs niet met het gereedschap naar uzelf of mensen in uw omgeving. Door onverwacht activeren komt er een spijker vrij die letsel kan veroorzaken.
▶ Activeer het gereedschap pas op het moment dat het gereedschap stevig tegen het werkstuk is gezet. Als het gereedschap geen contact heeft met het werkstuk, kan de spijker van uw doel wegschieten.
Koppel het gereedschap los van de stroomvoorziening, wanneer de spijker klem komt te zitten in het gereedschap. Tijdens het verwijderen van een klemzittende spijker kan de tacker per ongeluk worden geactiveerd, als deze op de stroomvoorziening is aangesloten.
▶ Ga voorzichtig te werk bij het verwijderen van een klemzittende spijker. Het mechanisme kan onder druk staan en de spijker kan krachtig losschieten, terwijl u deze probeert vrij te maken.
Aanvullende veiligheidsaanwijzing voor GNB 18V-38:
- Gebruik deze tacker niet voor het bevestigen van elektrische kabels. Deze is niet ontworpen voor de mon-
78 | Nederlands
tage van elektrische kabels en kan de isolatie van elektrische kabels beschadigen en zodoende een elektrische schok of brandgevaar veroorzaken.
Aanvullende veiligheidsaanwijzing voor GNB 18V-40:
Zorg er bij het bevestigen van elektrische kabels voor dat deze niet onder spanning staan. Houd de tacker uitsluitend vast aan de geïsoleerde greepvlakken. Gebruik uitsluitend spijkers die voor de montage van elektrische kabels zijn bestemd. Controleer of de spijkers de isolatie van de elektrische kabels niet hebben beschadigd. Een spijker die de isolatie van elektrische kabels beschadigt, kan leiden tot een elektrische schok en brandgevaar.
Koppel de tacker los van de voeding bij het plaatsen en verwijderen van spijkers, bij het verrichten van instellingen of bij het wisselen van accessoires. De tacker kan per ongeluk worden geactiveerd als deze is aangesloten op de voeding, wat kan resulteren in persoonlijk letsel.
▶ Ga voorzichtig te werk bij het hanteren van spijkers, vooral bij het plaatsen en verwijderen. De spijkers hebben scherpe punten die persoonlijk letsel kunnen veroorzaken.
Houd de vingers weg van de trekker wanneer deze tacker niet gebruikt en van de ene plek naar de andere verplaatst wordt. Door onverwacht activeren komt er een spijker vrij, wat kan resulteren in persoonlijk letsel.
Houd de tacker vast aan de geïsoleerde handgrepen, wanneer u werkzaamheden verricht waarbij de spijker in aanraking kan komen met verborgen bedrading. Als spijkers een spanningvoerende draad raken, dan kunnen de metalen delen van de tacker onder spanning komen te staan en zou de gebruiker een elektrische schok kunnen krijgen.
Houd de tacker tijdens gebruik stevig vast. Een ongecontroleerde terugslag van de tacker kan leiden tot onverwacht activeren, wat persoonlijk letsel kan veroorzaken.
Houd alle lichaamsdelen zoals handen en benen, enz. uit de buurt van de schietrichting van het gereedschap. De spijker kan zowel het werkstuk als een eventueel voorwerp erachter penetreren, wat persoonlijk letsel kan veroorzaken.
Houd bij het gebruik van de tacker alle lichaamsdelen zoals handen en benen, enz. uit de buurt van de plek waar spijkers in het werkstuk worden gedreven. De spijker zou van richting kunnen veranderen en uit het werkstuk kunnen schieten, wat persoonlijk letsel kan veroorzaken.
- Gebruik geschikte detectoren om verborgen elektriciteits-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf.
Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade.
Bij beschadiging en verkeerd gebruik van de accu kunnen er dampen vrijkomen. De accu kan branden of exploderen. Zorg voor de aanvoer van frisse lucht en zoek bij klachten een arts op. De dampen kunnen de luchtwegen irriteren.
▶ Verander en open de accu niet. Er bestaat gevaar voor kortsluiting.
▶ Door spitse voorwerpen, zoals bijv. spijkers of schroevendraaiers, of door krachtinwerking van buitenaf kan de accu beschadigd worden. Er kan een interne kortsluiting ontstaan en de accu doen branden, roken, exploderen of oververhitten.
- Gebruik de accu alleen in producten van de fabrikant.
Alleen zo wordt de accu tegen gevaarlijke overbelasting beschermd.
Bescherm de accu tegen hitte, bijvoorbeeld ook tegen voortdurend zonlicht, vuur, vuil, water en vocht. Er bestaat gevaar voor explosie en kortsluiting.
- Gebruik het elektrische gereedschap en de spijkers niet op zeer zachte materialen (bijv. hout, lichte bouwmaterialen). De spijkers kunnen door de ondergrond slaan en letsel veroorzaken.
- Gebruik het elektrische gereedschap en de spijkers niet op zeer harde materialen (bijv. hoogvast staal, zeer harde natuursteen) evenals op betonsoorten met een hoge druksterkte of met een toeslagmateriaal met een hoge druksterkte. Als het materiaal te hard is, kan de nagel afketsen, breken en eruit schieten en u of andere personen raken en letsel veroorzaken.

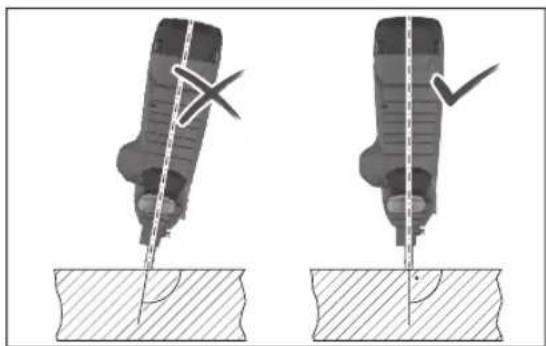

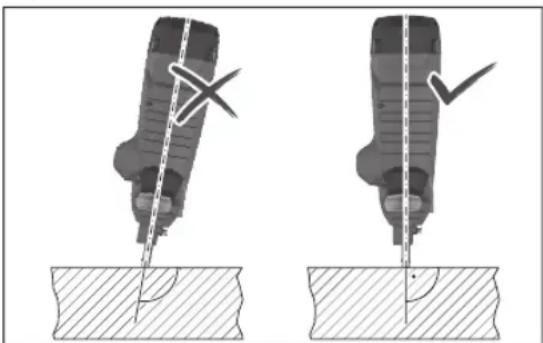

Houd het elektrische gereedschap nooit in een spitse hoek t.o.v. de ondergrond. Het elektrische gereedschap moet haaks op de ondergrond staan. Op de ondergrond mogen zich geen verontreinigingen bevinden.
▶ Deactiveer of verwijder het contactelement niet. Het contactelement fungeert als veiligheidsmechanisme om het risico van per ongeluk activeren te verminderen. Het deactiveren van deze component kan leiden tot per ongeluk activeren.
- Gebruik het elektrische gereedschap alleen wanneer het contactelement correct functioneert. Als het contactelement defect is, kan het elektrische gereedschap onverwacht activeren.
▶ Vul het magazijn van het elektrische gereedschap altijd eerst met spijkers, voordat u de accu plaatst. Op deze manier wordt het risico kleiner dat u per ongeluk een spijker inschiet en zichzelf of andere personen verwondt.
▶ Schiet spijkers nooit in de buurt van brandbare materialen in. Bij enkele spijkersoorten kunnen tijdens het in-slaan vonken uit het contactelement slaan.

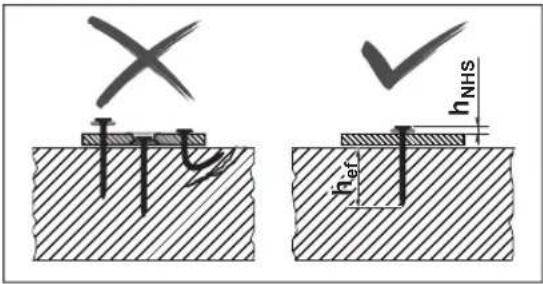

▶ Schiet een spijker niet op een andere spijker. Dat zou ertoe kunnen leiden dat de spijker wordt afgeketst of dat het elektrische gereedschap onverwacht reageert.
Beschrijving van product en werking
Lees alle veiligheidsaanwijzingen en instructies. Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondingen veroorzaken.
Neem goed nota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.
Beoogd gebruik
Het elektrische gereedschap is bestemd voor het inzetten van spijkers in harde materialen zoals beton (bijv. gegoten beton, geperste voegen) en staal (bijv. bouwstaal, warm gewalst staal).
Het elektrische gereedschap mag niet op zeer zachte oppervlakken (bijv. hout, lichte bouwmaterialen) of zeer harde oppervlakken (bijv. hoogvast staal) worden gebruikt. Op de volgende ondergronden mag het elektrische gereedschap ook niet worden gebruikt: natuursteen, verticale specievoegen, holle blokken, baksteen, geglauzuerde dakpannen, glas, gehard staal, gereedschapsstaal, veerstaal, gietijzer, lasnaden.
Controleer vóór de toepassing of de ondergrond geschikt is (zie „Geschiktheid van de ondergrond controleren“, Pagina 82).
Het elektrische gereedschap is uitsluitend bestemd voor gebruik met de hand.
Het elektrische gereedschap is bestemd voor gebruik binnen.
Afgebeelde componenten
De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.
(1) Aan/uit-toets (gebruikersinterface)
(2) Aanduiding status elektrisch gereedschap (gebruikersinterface)
(3) Accu-oplaadaanduiding (gebruikersinterface)
(4) Toets reset (gebruikersinterface)
(5) Ontgrendelingsschakelaar activeringsknop
(6) Activeringsknop
(7) Handgreep (geïsoleerd greepvlak)
(8) Gebruikersinterface
(9) Accu-ontgrendelingstoets ^a)
(10) Accu ^a)
(11) Ontgrendelingshendel magazijn
(12) Magazijn
(13) Steunvoet
(14) Magazijnschuif
(15) Toets magazijnschuif
(16) Ontgrendelingsknop contactelement
(17) Standaard-contactelement
(18) Monding
(19) Werklicht
(20) Schakelaar diepteaanslag
(21) Doorslagpen
(22) Spijkerstrip ^a)
(23) Contactelement smal (GNB 18V-40)
(24) Magneetring (GNB 18V-40)
(25) Ophanghaak
a) Dit accessoire is niet standaard bij de levering inbegrepen.
Technische gegevens
| Accutacker GNB 18V-38 GNB 18V-40 | |||
| Productnummer | 3 601 JL7 000 3 601 JL7 001 | ||
| Nominale spanning V= 18 18 | |||
| Activeringssysteem Enkelschotsmodus met vei-ligheidsvolgorde | Enkelschotsmodus met vei-ligheidsvolgorde | ||
| Max. inzetfrequentie (met accu ≥ 4 Ah) s | -1 | 2 | 2 |
| Inslagvoorwerp | |||
| - Type Spijker Spijker | |||
| - Lengte mm 13-38 13-40 | |||
| - Schachtdiameter mm 2,7-3 2,7-3 | |||
| Inhoud standaardmagazijn Spijkers 22 22 | |||
| Afmetingen zonder accu (lengte × breedte × hoogte) | mm | 405 × 138 × 309 | 405 × 138 × 309 |
| Gewicht met accuA) | kg | 4,4-5,4 | 4,4-5,4 |
80 | Nederlands
Accutacker GNB 18V-38 GNB 18V-40
| Gewicht zonder accu kg 4,1 4,1 | ||
| Aanbevolen omgevingstemperatuur bij het opladen °C 0 ... +35 0 ... +35 | ||
| Toegestane omgevingstemperatuur bij het gebruik ^8) | °C -5 ... +50 -5 ... +50 | |
| Toegestane omgevingstemperatuur bij opslag °C -20 ... +50 -20 ... +50 | ||
| Compatibele accu's GBA 18V... | GBA 18V... | |
| ProCORE18V... | ||
| Aanbevolen accu's voor maximaal vermogen ProCORE18V... | ProCORE18V... | |
| ≥ 4 Ah | ≥ 4 Ah | |
| Aanbevolen oplaadapparaten GAL 18... | GAL 18... | |
| GAX 18V... | ||
| GAL 36... | ||
A) afhankelijk van gebruikte accu
B) beperkt vermogen bij temperaturen < 0 °C
Waarden kunnen afhankelijk van product variëren en onderhevig zijn aan toepassings- en omgevingsvoorwaarden. Meer informatie vindt u op www.bosch-professional.com/wac.
Informatie over geluid en trillingen
Geluidsemissiewaarden bepaald conform EN 60745-2-16.
Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt typisch: geluidsdrukniveau 85 dB(A); geluidsvermogenniveau 96 dB(A). Onzekerheid K = 3 dB.
Draag een gehoorbescherming!
Totale trillingswaarden a_h (vectorsom van drie richtingen) en onzekerheid K bepaald conform EN 60745-2-16:
$$ a _ {n} = 5, 7 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$
Het in deze gebruiksaanwijzing vermelde trillingsniveau en de geluidsemissiewaarde zijn gemeten met een genormeerde meetmethode en kunnen worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Ze zijn ook geschikt voor een voorlopige inschatting van de trillings- en geluidsemissie.
Het aangegeven trillingsniveau en de aangegeven geluidsemissiewaarde representeren de voornaamste toepassingen van het elektrische gereedschap. Wanneer het elektrische gereedschap echter wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, dan kunnen het trillingsniveau en de geluidsemissiewaarde afwijken. Dit kan de trillings- en geluidsemissie gedurende de gehele arbeidsperiode duidelijk verhogen.
Voor een nauwkeurige schatting van de trillings- en geluidsemissies moet ook rekening worden gehouden met de tijden waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillings- en geluidsemissies gedurende de gehele arbeidsperiode duidelijk verminderen.
Leg aanvullende veiligheidsmaatregelen ter bescherming van de gebruiker tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.
Accu
Bosch verkoopt accugereedschap ook zonder accu. Of bij de levering van uw elektrische gereedschap een accu inbegrepen is, kunt u zien op de verpakking.
Accu opladen
- Gebruik alleen de in de technische gegevens vermelde oplaadapparaten. Alleen deze oplaadapparaten zijn af-gestemd op de bij het elektrische gereedschap gebruikte Li-lon-accu.
Aanwijzing: lithium-ion-accu's worden vanwege internationale transportvoorschriften gedeeltelijk geladen geleverd. Om het volledige vermogen van de accu te waarborgen, laadt u vóór het eerste gebruik de accu volledig op.
Accu plaatsen
Schuif de geladen accu in de accuhouder tot deze is vastgeklikt.
Accu verwijderen
Voor het verwijderen van de accu drukt u op de accu-ont-grendelingstoets en trekt u de accu uit het elektrische gereedschap. Gebruik daarbij geen geweld.
De accu beschikt over 2 vergrendelingsstanden die moeten voorkomen dat de accu bij onbedoeld indrukken van de accu-ontgrendelingstoets uit het elektrische gereedschap valt. Zolang de accu in het elektrische gereedschap is geplaatst, wordt deze door een veer op de juiste plaats gehouden.
Accu-oplaadaanduiding
Aanwijzing: Niet elk accutype beschikt over een oplaadaanduiding.
De groene LED's van de accu-oplaadaanduiding geven de laadtoestand van de accu aan. Uit veiligheidsoverwegingen is het opvragen van de laadtoestand alleen bij stilstaand elektrisch gereedschap mogelijk.
Druk op de toets voor de oplaadaanduiding of , on de laadtoestand aan te geven. Dit is ook mogelijk, wanneer de accu is weggenomen.
Als er na het drukken op de toets voor de oplaadaanduiding geen LED brandt, dan is de accu defect en moet vervangen worden.
De acculaadtoestand wordt ook op de gebruikersinterface weergegeven (zie „Toestandsaanduidingen“, Pagina 85).
Accutype GBA 18V...
LED Capaciteit
| Permanent licht 3 × groen 60–100 % |
| Permanent licht 2 × groen 30–60 % |
| Permanent licht 1 × groen 5–30 % |
| Knipperlicht 1 × groen 0–5 % |
Accutype ProCORE18V...
LED Capaciteit
| Permanent licht 5 × groen 80–100 % |
| Permanent licht 4 × groen 60–80 % |
| Permanent licht 3 × groen 40–60 % |
| Permanent licht 2 × groen 20–40 % |
| Permanent licht 1 × groen 5–20 % |
| Knipperlicht 1 × groen 0–5 % |
Aanwijzingen voor de optimale omgang met de accu
Bescherm de accu tegen vocht en water.
Bewaar de accu alleen bij een temperatuur tussen -20 °C en 50 °C. Laat de accu bijvoorbeeld in de zomer niet in de auto liggen.
Reinig de ventilatieopeningen van de accu af en toe met een zachte, schone en droge doek.
Een duidelijk kortere gebruiksduur na het opladen duidt erop dat de accu versleten is en moet worden vervangen.
Neem de aanwijzingen met betrekking tot afvalverwijdering in acht.
Montage
Neem de accu vóór alle werkzaamheden aan het elektrische gereedschap (bijv. onderhoud, wisselen van accessoires, enz.) uit het elektrische gereedschap. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat gevaar voor letsel.
Magazijn plaatsen/wisselen (zie afbeelding A)
Plaats het magazijn (12) in het elektrische gereedschap en laat het vastklikken.
Voor het wisselen van het magazijn duwt u de ontgrendelingshendel (11) rechtsom. Pak het magazijn met een lichte draaibeweging uit het elektrische gereedschap.
Magazijn vullen/leegmaken (zie afbeelding B)
- Ga voorzichtig te werk bij het hanteren van spijkers, vooral bij het plaatsen en verwijderen. De spijkers hebben scherpe punten die persoonlijk letsel kunnen veroorzaken. - Gebruik uitsluitend spijkers die door Bosch voor uw elektrische gereedschap worden aanbevolen. Het gebruik van ongeoorloofde spijkers kan het elektrische gereedschap beschadigen en letsel veroorzaken.
Houd het elektrische gereedschap tijdens alle werkzaamheden aan het magazijn zodanig dat de monding (18) noch op uw eigen lichaam noch op andere personen gericht is.
Spijkers conform gebruiksdoel selecteren:
| Beschrijving Bestelnummer Geschikt voor | Lengte (mm) | Diameter (mm) | Materiaal Kleur spij- | kerstrip | |
| Schacht Kop | |||||
| NB-16 1 600 A02 F4K Beton 16 2,7 | 6,25 Koolstofstaal, galvanisch verzinkt | Blauw | |||
| NB-19 1 600 A02 F4L | 19 | (glad) | |||
| NB-25 1 600 A02 F4M | 25 | ||||
| NB-32 1 600 A02 F4N | 32 | ||||
| NB-38 1 600 A02 F4P | 38 | ||||
| NK-35 | 1 600 A02 F4R | 35 2,7 | |||
| (gekarteld) | |||||
| NM-13 | 1 600 A02 F4S Staal 13 3 | Zwart | |||
| NM-16 | 1 600 A02 F4T | 16 | (getrapt) | ||
| NM-19 | 1 600 A02 F4U | 19 | |||
| GNB 18V-40: | |||||
82 | Nederlands
| Beschrijving Bestelnummer Geschikt voor | Lengte (mm) | Diameter (mm) | Materiaal Kleur spij- | kerstrip |
| Schacht Kop | ||||
| NB-40 1 600 A02 R7F Beton 40 2,7 | (glad) | 6,25 Koolstofstaal, galvanisch verzinkt | Blauw | |
Magazijn vullen:
- Reinig eventueel de magazijnschuif (14) en het magazijn (12), bijv. met een kwast.
- Druk op de toets (15) op de magazijnschuif (14) en schuif deze in de richting van de magazijnopening tot hij vastklikt.
- Schuif een geschikte spijkerstrip (22) in de magazijnopening. Het standaardmagazijn kan met maximaal 2 spijkerstrips worden gevuld, het uitgebreide magazijn (accessoire) met 4.
- Druk op de toets (15) op de magazijnschuif (14) en schuif deze tot aan de aanslag naar voren.
Aanwijzing: Als er nog maar 2 spijkers in het magazijn (12) zitten, kan het contactelement (17) niet meer ingedrukt en geen inslagbewerking meer geactiveerd worden. Vul het magazijn bij.
Magazijn leegmaken:
- Druk op de toets (15) op de magazijnschuif (14) en schuif deze in de richting van de magazijnopening tot hij vastklikt.
- Draai het magazijn zodanig dat de spijkerstrip (22) uit de magazijnopening kan glijden.
Contactelement verwijderen/wisselen (zie afbeelding C)
Het contactelement kan voor reinigen of wisselen worden verwijderd.
GNB 18V-38: Gebruik uitsluitend het standaard-contactelement (17).
GNB 18V-40: Gebruik voor elk doel het passende contactelement:
- Het standaard-contactelement (17) is geschikt voor het indrijven van spijkers en (in combinatie met de magneetring (24)) voor het aanbrengen van bevestigingselementen van staal.
- Het smalle contactelement (23) is geschikt voor het aanbrengen van kunststof bevestigingselementen.
Verwijder de accu (10). Maak het magazijn (12) leeg en neem dit weg.
Trek aan de ontgrendelingsknop (16) van het contactelement en trek het contactelement (17) resp. (23) uit het elektrische gereedschap.
Schuif het gereinigde of nieuwe contactelement (17) resp. (23) zodanig in het elektrische gereedschap dat het vastklikt.
Gebruik
Ingebruikname
In-/uitschakelen
Voor het inschakelen van het elektrische gereedschap drukt u zolang op de aan/uit-toets (1) op de gebruikersinterface tot de gebruikersinterface oplicht.
Voor het uitschakelen van het elektrische gereedschap drukt u opnieuw op de aan/uit-toets (1).
Het elektrische gereedschap wordt na 30 minuten automatisch uitgeschakeld wanneer het niet wordt gebruikt.
Geschiktheid van de ondergrond controleren
Controleer de geschiktheid van de ondergrond, voordat het elektrische gereedschap met spijkers wordt gevuld of er wordt bevestigd.
De ondergrond moet vlak en vrij van resten zijn.
Om de hardheid van het ondergrondmateriaal te controle- ren, gebruikt u een spijker als centerpons. Sla deze met een hamer met een krachtige slag op het materiaal. Controleer het resultaat:
- De punt van de spijker is afgestompt: de ondergrond is te hard en niet geschikt, de spijker zou kunnen afketsen.
- Het materiaal scheurt of splintert: de ondergrond is te brokkelig en niet geschikt. Deeltjes zouden u of andere personen kunnen raken of de spijker zou helemaal door de ondergrond kunnen slaan.
- De spijker zinkt bij de slag met de hamer in de ondergrond: de ondergrond is te zacht en niet geschikt, de spijker zou helemaal door de ondergrond kunnen slaan.
- De spijker laat een kleine verlaging in de ondergrond achter: de ondergrond is geschikt voor de bevestiging.
Inslagbewerking activeren
- Schakel het elektrische gereedschap in.
- Duw de ontgrendelingsschakelaar (5) naar links om de activeringsknop (6) te ontgrendelen (zie afbeelding D).
- Let erop dat u het elektrische gereedschap stevig aan de handgreep (7) vasthoudt.
- Duw het contactelement (17) tot aan de aanslag op de ondergrond. Bij ingedrukt contactelement licht het werklicht (19) op en verlicht zo de werkplek bij ongunstige lichtomstandigheden.
- Druk vervolgens kort op de activeringsknop (6) en laat deze weer los. Daarbij wordt een spijker in de ondergrond geslagen.
- Aanwijzing: De activeringsknop (6) moet binnen 2 seconden na het indrukken van het contactelement (17) worden ingedrukt. Anders gaat het elektrische gereed-
schap naar de beveiligde toestand en de inslagbewerking moet opnieuw worden gestart.
- Voor een verdere inslagbewerking tilt u het elektrische gereedschap helemaal van de ondergrond af en zet u het op de volgende gewenste plek weer stevig op de ondergrond.
- Vergrendel bij werkpauzes en aan het einde van de werk-dag de activeringsknop (6) door de ontgrendelingsschakelaar (5) naar rechts te duwen (zie afbeelding D).
Aanwijzing: Een beveiliging voorkomt het activeren wanneer het contactelement (17) niet helemaal ingedrukt is of de activeringsknop (6) tijdens de inslagbewerkingen niet werd losgelaten.
Aanwijzingen voor werkzaamheden
Neem de accu vóór alle werkzaamheden aan het elektrische gereedschap (bijv. onderhoud, wisselen van accessoires, enz.) uit het elektrische gereedschap. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat gevaar voor letsel.
Controleer altijd vóór aanvang van het werk of de veiligheids- en activeringsvoorzieningen correct functioneren en of alle schroeven en moeren stevig vastzitten.
Koppel een defect of niet correct werkend elektrisch gereedschap direct los van de energietoevoer en neem contact op met een erkende Bosch -klantenservicewerkplaats.
Voer geen ongeoorloofde manipulaties bij het elektrische gereedschap uit. Demonteer of blokkeer geen onderdelen van het elektrische gereedschap. Voer geen „noodreparaties“ met ongeschikte middelen uit.
Vermijd elke verzwakking en beschadiging van het elektrische gereedschap, bijv. door:
- inslaan of ingraveren;
- reconstructiemaatregelen die door de fabrikant niet toegestaan zijn;
- laten vallen op of schuiven over de grond;
- gebruiken als een hamer;
- elke wijze van geweldsinwerking.
Schakel het elektrische gereedschap bij langere werkpauzes of aan het einde van de werkdag uit, verwijder de accu en maak indien mogelijk het magazijn leeg.
Richtlijnen voor inslagbewerkingen
Neem bij de bevestigingen goed nota van de richtlijnen van de fabrikant van de te bevestigen materialen evenals van de bouwplannen van de gebouwen.
Controleer wat zich onder of achter uw werkstuk bevindt.
Schiet geen spijkers in muren, plafonds of vloeren wanneer zich daarachter personen bevinden. De spijkers zouden door de ondergrond kunnen slaan en iemand kunnen verwonden.
De spijkers moeten altijd haaks in de ondergrond worden geslagen.
Schiet geen spijker op een reeds ingeslagen spijker. Daarbij kan de spijker vervormen, de spijkers kunnen klem komen zitten of het elektrische gereedschap kan zich ongecontroleerd bewegen.


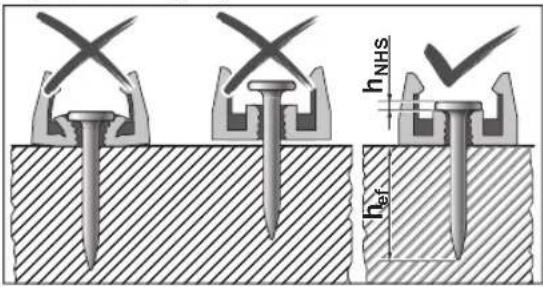

h hNHS hefControleer of de spijkers correct ingezet werden. Voor een betrouwbare bevestiging mogen ze noch te hoog noch te laag zitten of verbogen zijn.
Als beton door mislukte inslagbewerkingen wordt beschadigd, moet dit overeenkomstig erkende voorschriften worden gerepareerd.
84 | Nederlands

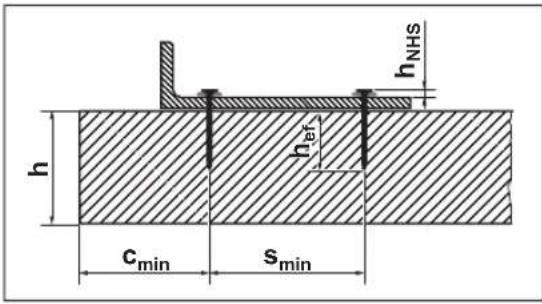

De volgende informatie vindt u in de documentatie van de Bosch -spijkers op
http://www.bosch-pt.com:
- Afstand spijkerkop h NHS
- Effectieve verankeringslengte h _et
- Minimale dikte van het betonelement h
- Minimale afstand tussen twee spijkers s min
- Minimale randafstand c min
- Aanbevolen belastingen
Bevestigingselementen aanbrengen (GNB 18V-40) (zie afbeeldingen E-F)
U kunt met het elektrische gereedschap afzonderlijke bevestigingselementen van kunststof of staal op de ondergrond aanbrengen.
Voorbeelden van bevestigingselementen:
Bestelnummer Beschrijving
| 1 600 A03 2G6 Pijpklem 16 mm |
| 1 600 A03 2G7 Pijpklem 20 mm |
| 1 600 A03 2G8 Pijpklem 25 mm |
| 1 600 A03 2G9 Pijpklem 32 mm |
| 1 600 A03 2GA Pijpklem 40 mm |
| 1 600 A03 2GB Kabelbeugel (eenzijdig) voor8 kabels |
| 1 600 A03 2GC Kabelbeugel (dubbelzijdig) voor 16 kabels |
| 1 600 A03 2GD Kabelsteun voor 20 kabels |
| 1 600 A03 2GE Kabelsteun voor 40 kabels |
| 1 600 A03 2GF Kabelbindersteun |
| 1 600 A03 2GG Kabelbinder 8 - 32 mm |
| 1 600 A03 2GH Kabelbinder 16 - 63 mm |
Het complete aanbod van Bosch-bevestigings-elementen vindt u op www.bosch-pt.com.
- Gebruik uitsluitend bevestigingselementen die door Bosch worden aanbevolen voor uw elektrische ge-
reedschap. Het gebruik van ongeoorloofde bevestigings-elementen kan het elektrische gereedschap beschadigen en letsel veroorzaken.
Voor bevestigingselementen van kunststof brengt u het smalle contactelement (23) aan (zie afbeelding E).
Voor bevestigingselementen van staal brengt u het standaard-contactelement (17) aan (zie afbeelding F). Schuif de magneetring (24) zijdelings over de punt van het contactelement en laat deze vergrendelen.
Plaats een bevestigingselement met de desbetreffende spijkerdoorlaatopening op het contactelement (23) resp. de magneetring (24).
▶ Breng altijd slechts één enkel bevestigingselement aan. Meerdere elementen op elkaar kunnen tot letsel of beschadigingen leiden.
Houd de handen bij het aanbrengen van het bevestigingselement altijd zijdelings van de monding. Richt de monding altijd van u of andere personen af. Druk het contactelement niet naar binnen. Houd uw vingers weg van de activeringsknop. Door onverwacht active- ren kan een spijker vrijkomen, wat tot verwondingen of beschadiging van het elektrische gereedschap kan leiden.
Druk het contactelement met aangebracht bevestigingselement op de ondergrond. Activeer de inslagbewerking zoals gebruikelijk.
Diepteaanslag instellen
Stel de inslagdiepte met de schakelaar diepteaanslag (20) zodanig in dat de correcte waarde voor de afstand spijker-kop h _NHS wordt bereikt.
Spijker te diep: duw de schakelaar diepteaanslag (20) naar rechts.
Als de spijkers er nog steeds te diep worden ingeslagen, gebruik dan langere spijkers.
Spijker niet diep genoeg: duw de schakelaar diepteaanslag (20) naar links.
Als de spijkers er nog steeds niet diep genoeg worden ingeslagen, gebruik dan kortere spijkers.
Blokkeringen verwijderen/reset
Verwijder blokkeringen, wanneer de statusaanduiding (2) rood of oranje oplicht of wanneer de spijkers er niet meer correct worden ingeslagen.
- Verwijder de accu (10). Maak het magazijn (12) leeg en neem dit weg. Verwijder het contactelement (17).
- Controleer het magazijn (12) en verwijder vuil, resten en vreemde voorwerpen.
-
Controleer het contactelement (17) en verwijder spijkers, spijkersplinters, resten of vreemde voorwerpen met de doorslagpen (21). Let erop dat u hierbij het contactelement niet beschadigt.
-
Plaats achtereenvolgens contactelement (17), magazijn (12) en accu (10) weer.
- Druk op de toets (15) op de magazijnschuif (14) en schuif deze in de richting van de magazijnopening tot deze vastklikt.
- Schakel het elektrische gereedschap in.
- Druk 5 s lang op de toets Reset (4), totdat de status-aanduiding (2) gaat knipperen.
- Duw het contactelement (17) tegen een houtblok o.i.d. en druk op de activeringsknop (6). Daardoor kan de motor de slagstempel in de juiste positie bewegen.
- Als nog een fout werd vastgesteld, keert het elektrische gereedschap niet terug naar de normale modus, maar verschijnt de verdere fout op de statusaanduiding (2).
Steunvoet demonteren
De steunvoet (13) maakt het gemakkelijker om het elektrische gereedschap haaks op een vlakke ondergrond uit te lijnen.
Voor werkzaamheden op een ongelijke ondergrond kunt u de steunvoet (13) demonteren. Schuif deze hiervoor naar achter toe van het magazijn (12) af.
Elektrisch gereedschap ophangen
Met de ophanghaak (25) kunt u het uitgeschakelde elektrische gereedschap aan een geschikte ophangvoorziening bevestigen.
Schroef de ophanghaak (25) met de meegeleverde schroef aan de behuizing van het elektrische gereedschap (zie afbeelding G).
- Controleer de ophanghaak (25) op eventuele beschadigingen of vervormingen.
Gebruik de ophanghaak (25) niet, wanneer deze beschadigd, vervormd of niet meer vast aan het elektrische gereedschap bevestigd is.
- Hang het elektrische gereedschap met de ophanghaak (25) aan een stabiele ophangvoorziening. Om beschadigingen of letsel te vermijden, mag de ophangvoorziening niet boven looppaden of directe werkbereiken aangebracht zijn.
De ophanghaak is uitsluitend voorzien voor het ophangen van het elektrische gereedschap inclusief gemonteerde accessoires.
- Gebruik nooit de ophanghaak als valbeveiligingsmiddel.
Transport
Schakel het elektrische gereedschap voor het transporteren uit, vooral wanneer u ladders gebruikt of zich in een niet vertrouwde lichaamshouding verplaatst.
Vergrendel de activeringsknop met de ontgrendelingsschakelaar (5). Draag het elektrische gereedschap op de werkplek uitsluitend aan de handgreep (7) en niet met ingedrukte activeringsknop (6).
Gebruikersinterface
De gebruikersinterface dient:
- voor het in-/uitschakelen van het elektrische gereedschap
- voor de statusaanduiding van het elektrische gereedschap
- voor de accu-oplaadaanduiding
- voor de reset
Toestandsaanduidingen
| Kleur statusaan- Betekenis/oorzaak Oplossing duiding (2) | |
| Groen Het elektrische gereedschap is gereed voor gebruik. | - |
| Geel Oververhittingsbeveiliging: motor of elektronica is te warm. | Laat het elektrische gereedschap afkoelen. Als motor en elektronica zich binnen de gebruikstemperatuur bevinden, keert het elektrische gereedschap automatisch naar de normale modus terug. |
| Blauw Koubeveiliging: het elektrische gereedschap is te koud. | Laat het elektrische gereedschap in een warme omgeving op temperatuur komen. Als motor en elektronica zich binnen de gebruikstemperatuur bevinden, keert het elektrische gereedschap automatisch naar de normale modus terug. |
| Rood Blokkering vastgesteld: de slagstempel kan niet terugkeren naar de juiste positie. | Verwijder de blokkering (zie „Blokkeringen verwijderen/reset“, Pagina 84). |
| Oranje De motor is geblokkeerd: de slagstempel kan niet in de juiste positie worden bewo-gen. | Verwijder de blokkering (zie „Blokkeringen verwijderen/reset“, Pagina 84). |
| Cyaanblauw Overstroombeveiliging: de motor verbruikt te veel stroom. | Controleer het elektrische gereedschap op blokkering of sterke vervuiling en verwijder deze (zie „Blokkeringen verwijderen/reset“, Pagina 84). |
86 | Nederlands
Kleur statusaan- Betekenis/oorzaak Oplossing duiding (2)
| Als de fout zich blijft voordoen, neem dan contact op met een erkende klantenservicewerkplaats voor elektrische gereedschappen van Bosch. | ||
| Magenta(3 seconden lang, daarna groen) | Onderhoud wordt aangeraden: te hoog foutpercentage (bijv. verbogen spijkers of onvoldoende indringdiepte) | Neem contact op met een erkende klantenservicewerkplaats voor elektrische gereedschappen van Bosch. |
| Wit Elektronica- of sensorfout Het elektrische gereedschap werd in de beveiligde toestand gezet en kan niet worden gebruikt. Neem contact op met een erkende klantenservicewerkplaats voor elektrische gereedschappen van Bosch. | ||
Accu-oplaadaanduiding (3) Capaciteit
| Permanent licht 5× groen 80–100 % |
| Permanent licht 4× groen 60–80 % |
| Permanent licht 3× groen 40–60 % |
| Permanent licht 2× groen 20–40 % |
| Permanent licht 1× groen 5–20 % |
| Knipperlicht 1× groen 0–5 % |
Onderhoud en service
Onderhoud en reiniging
Neem de accu vóór alle werkzaamheden aan het elektrische gereedschap (bijv. onderhoud, wisselen van accessoires, enz.) uit het elektrische gereedschap. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat gevaar voor letsel.
Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken.
Was het elektrische gereedschap 2 jaar of langer ongebruikt opgeslagen, dan wordt onderhoud door een geautoriseerde servicedienst voor elektrische gereedschappen van Bosch aanbevolen.
Storingen verhelpen
| Probleem Oorzaak Verhelpen | ||
| Elektrisch gereedschap reageert niet. | Geen of een lege accu geplaatst | Plaats een opgeladen accu. |
| Accu en/of elektrisch gereedschap buiten de gebruikstemperatuur | Laat accu en elektrisch gereedschap op gebruikstemperatuur komen. | |
| Elektrisch gereedschap niet ingeschakeld | Schakel het elektrische gereedschap met de aan/uit-toets (1) op de gebruikersinterface in. | |
| Geen inslagbewerking geactiveerd | ≤ 2 spijkers in het magazijn (12) | Vul het magazijn (12) bij. |
| Activeringsknop (6) vergrendeld | Duw de ontgrendelingsschakelaar (5) naar links om de activeringsknop (6) te ontgrendelen. | |
| Werkvolgorde niet correct uitgevoerd | Houd de juiste werkvolgorde aan:- Til het contactelement (17) van de ondergrond af.- Laat de activeringsknop (6) los.- Duw het contactelement haaks op de ondergrond.- Druk binnen 2 seconden na het doordrukken van het contactelement op de activeringsknop. | |
| Spijker zit niet diep genoeg. Elektrisch gereedschap te koud | Laat het elektrisch gereedschap op bedrijfstemperatuur komen. | |
| Diepteaanslag verkeerd ingesteld | ||
Probleem Oorzaak Verhelpen
| Te lange spijker Gebruik kortere spijkers. Let op de voor uw toepassing geschikte effectieve verankeringslengte h_ef . | ||
| Ondergrond te hard Gebruik alternatieve bevestigingsmethodes zoals bv. pluggen. | ||
| Spijker zit te diep. Diepteaanslag verkeerd inge-steld | Duw de schakelaar diepteaanslag (20) naar rechts. | |
| Te korte spijker Gebruik langere spijkers. Let op de voor uw toepassing geschikte effectieve verankeringslengte h_ef . | ||
| Ondergrond te zacht Gebruik alternatieve bevestigingsmethodes zoals bv. pluggen. | ||
| Spijker wordt verbogen of breekt. | Elektrisch gereedschap scheef op de ondergrond ge-zet | Zet het elektrische gereedschap haaks op de ondergrond. Bij een vlakke ondergrond gebruikt u de steunpoot (13) om uit te lijnen. |
| Te lange spijker Gebruik kortere spijkers. Let op de voor uw toepassing geschikte effectieve verankeringslengte h_ef . | ||
| Ondergrond te hard Bij beton met harde ingesloten voorwerpen probeert u de be-vestiging op een andere plek.Anders gebruikt u alternatieve bevestigingsmethodes zoals bv. pluggen. | ||
| Spijker houdt niet in staal. Stalen ondergrond te dun Gebruik alternatieve bevestigingsmethodes zoals bv. schroe-ven. | ||
| Spijker komt niet uit contact-element of contactelement blijft in ingedrukte positie. | Blokkering in het contactele-ment (bv. door vreemde voor-werpen of vuil) | Verwijder de blokkering (zie „Blokkeringen verwijderen/re-set“, Pagina 84). |
| Te hoog foutpercentage Ondergrond te hard Gebruik alternatieve bevestigingsmethodes zoals bv. pluggen. | ||
| Slagstempel versleten Laat het elektrische gereedschap repareren door een erkende klantenservicewerkplaats voor gereedschappen van Bosch. | ||
| Spijkers glijden niet in het ma-gazijn. | Magazijn vuil | Reinig het magazijn (12), bv. met een penseel. |
Klantenservice en gebruiksadvies
Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com
Het Bosch-gebruiksadviesteam helpt u graag bij vragen over onze producten en accessoires.
Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande productnummer vol- gens het typeplaatje van het product.
Nederland
Tel.: (076) 579 54 54
Fax: (076) 579 54 94
E-mail: gereedschappen@nl.bosch.com
Meer serviceadressen vindt u onder:
Op de aanbevolen Li-lon-accu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kunnen door de gebruiker zonder verdere voorwaarden over de weg vervoerd worden.
Bij de verzending door derden (bijv. luchtvervoer of expeditiebedrijf) moeten bijzondere eisen ten aanzien van verpak-
king en markering in acht genomen worden. In deze gevallen moet bij de voorbereiding van de verzending een deskundige voor gevaarlijke stoffen geraadpleegd worden.
Verzend accu's alleen, wanneer de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zodanig dat deze niet in de verpakking beweegt. Neem ook eventuele overige nationale voorschriften in acht.
Afvalverwijdering
Elektrische gereedschappen, accu's, accessoires en verpakkingen moeten op een voor het milieu verantwoorde wijze gerecycled worden.
Gooi elektrische gereedschappen, accu's en batterijen niet bij het huisvuil.
Alleen voor landen van de EU:
Afgedankte elektrische gereedschappen en defecte of lege accu's/batterijen moeten apart worden verwijderd. Maak gebruik van de hiervoor bestemde inzamelingssystemen.
Bij een verkeerde afvoer kunnen afgedankte elektrische en elektronische apparaten vanwege de mogelijke aanwezig-
88 | Dansk
heid van gevaarlijke stoffen schadelijke uitwerkingen op het milieu en de gezondheid van mensen hebben.
Accu's/batterijen:
Li-Ion:
Lees de aanwijzingen in het gedeelte Vervoer en neem deze in acht (zie „Vervoer“, Pagina 87).
