GNB 18V-38 Professional - Телбод BOSCH - Бесплатен кориснички прирачник

Вид на производ	Безжичен спојувач
Марка и модел	Bosch GNB 18V-38 Professional
Димензии (Д × Ш × В)	405 × 138 × 309 мм
Тежина без батерија	4,1 кг
Тежина со батерија	4,4–5,4 кг (во зависност од батеријата)
Номинален напон	18 V
Вид на компатибилна батерија	Литиум-јон GBA 18V... / ProCORE18V...
Препорачани полначи	GAL 18..., GAX 18V..., GAL 36...
Вид на спојници/клинци	Bosch клинци (NB, NK, NM) или NB-40 (GNB 18V-40)
Должина на клинци	13–38 мм (GNB 18V-38) / 13–40 мм (GNB 18V-40)
Дијаметар на стебло	2,7–3 мм
Капацитет на магацинот	До 22 клинци (2 ленти)
Максимална фреквенција на поставување	2 клинци во секунда (со батерија ≥ 4 Ah)
Систем на активирање	Пукам по удар со безбедносна секвенца
Компатибилни материјали	Бетон (лиен, спојни делови), челик за конструкција
Работна температура	-5 °C до +50 °C
Ниво на звучен притисок	85 dB(A)
Ниво на звучна моќност	96 dB(A)
Вибрации (a_h)	5,7 m/s² (неизвесност K = 1,5 m/s²)
Одржување	Редовно чистете го алатот и отворите за вентилација
Безбедност	Контакт елемент (безбедност), блокирачка предизвикувач, задолжително отстранување на батеријата пред одржување
Содржина на кутијата	Алат, потпорна ногарка, кука за закачување, упатство (батеријата и полначот може да се продаваат одделно)
Гаранција / Сервис	Послепродажна услуга на Bosch (тел: [phone]); делови достапни онлајн

Frequently Asked Questions - GNB 18V-38 Professional BOSCH

Какви клинци можам да користам со GNB 18V-38?

Користете исклучиво препорачаните Bosch клинци: серии NB (галванизиран челик, должини 16–38 мм), NK (35 мм засечени), NM (челик со степени, 13–19 мм) или NB-40 за GNB 18V-40.

Како да ја наполнам батеријата?

Користете еден од наведените Bosch полначи (GAL 18..., GAX 18V..., GAL 36...). Вметнете ја батеријата во полначот и приклучете го. Батеријата е делумно наполнета; пред прва употреба наполнете ја целосно.

Што да правам ако алатот не работи?

Прво проверете дали батеријата е вметната и наполнета. Осигурајте се дека алатот е вклучен преку копчето за вклучување/исклучување (1). Ако индикаторот за состојба (2) е портокалов или црвен, следете ја постапката за Ресетирање: извадете ја батеријата, исчистете го полначот, потоа држете го копчето Reset (4) притиснато 5 секунди.

Како да ја прилагодам длабочината на удар?

Користете го копчето за граничник на длабочина (20). Свртете го во десно за да удирате помалку длабоко, во лево за да удирате подлабоко. По прилагодувањето, направете пробен удар за да проверите.

Може ли алатот да прицврстува електрични кабли?

Моделот GNB 18V-38 не е наменет за прицврстување на електрични кабли. Користете го GNB 18V-40 кој прифаќа специјални елементи за прицврстување со соодветните додатоци (тесен контакт елемент, магнетен прстен).

Како да го исчистам алатот?

Секогаш извадете ја батеријата пред чистење. Исчистете ги отворите за вентилација со мека четка. За полначот и контактниот елемент, користете сува крпа. Редовно одржување се препорачува на секои 2 години во овластен Bosch центар.

Што значат боите на LED-индикаторот (2)?

Зелена: подготвен за работа. Жолта: прегревање. Сина: премногу студено. Црвена/Портокалова: заглавување или блокирање. Цијан: пренапон. Магента: препорачано одржување. Бела: дефект на сензорот (потребна поправка).

Може ли да го користам алатот на дрво?

Не, алатот е наменет за тврди материјали како бетон или челик. На дрво (премногу меко), клинците може да ја пробијат плочата и да повредат некој. За дрво, користете класичен пневматски спојувач.

Како безбедно да го транспортирам алатот?

Заклучете ја предизвикувачот со копчето за отклучување (5) во десна положба. Извадете ја батеријата. Носете го алатот само за рачката (7) избегнувајќи да го насочите излезот кон себе или кон други.

Каде можам да најдам резервни делови или сервис?

Видете ја онлајн продавницата на Bosch (www.bosch-pt.com) за делови. Во Франција, контактирајте ја службата за корисници на Bosch на 09 70 82 12 26 (локален повик) или на е-пошта: [e-mail].

КОРИСНИЧКИ ПРИРАЧНИК GNB 18V-38 Professional BOSCH

mk Оригинално упатстро за работа

sq Manuali original i perdorimit

sr Originalno uputstvo za rad

sl izvima navodila

hr Originalne upute za rad

Безбедносни напомени

Општи предупредувања за безбедност на електрични алати

ПРЕДУ- ПРЕДУВА

Прочитајте ги сите напомени и упатства за безбедност.

Грешките настанати како резултат

од непридржување до безбедносните напомени и упатства може да предизвикаат електричен удар, пожар и/или тешки повреди.

Зачувајте ги безбедносните предупредувања и упатства за користење и за во иднина.

Поимот „електричен алат“ во безбедносните предупредувања се однесува на електрични апарати што користат струја (кабелски) или апарати што користат батерии (акумулаторски).

Безбедност на работниот простор

▶ Работниот простор одржувајте го чист и добро осветлен. Преполни или темни простории може да доведат до несреќа.
▶ Не работете со електричните алати во експлозивна околина, како на пример, во присуство на запаливи течности, гасови или прашина. Електричните алати создаваат искри коишто може да ја запалат прашината или гасовите.
▶ Држете ги децата и присутните подалеку додека работите со електричен алат. Невниманието може да предизвика да изгубите контрола.

Електрична безбедност

▶ Приклучокот на електричниот алат мора да одговара на приклучницата. Никогаш не го менувајте приклучокот. Не користите приклучни адаптери со заземјените електрични алати.
Неизменетите прилучоци и соодветните прилучници го намалуваат ризикот од струен удар.

▶ Избегнувајте телесен контакт со заземјени површини, како на пример, цевки, радијатори, метални ланци и ладилници. Постои зголемен ризик од струен удар ако вашето тело е заземјено.

▶ Не ги изложувајте електричните алати на дожд или влажни услови. Ако влезе вода во електричниот алат, ќе се зголеми ризикот од струен удар.

▶ Не постапувајте несоодветно со кабелот. Никогаш не го користете кабелот за носење, влечење или исклучување од струја на електричниот алат.

Кабелот чувајте го подалеку од орган, масло, остри ивици или подвижни делови. Оштетени или

заплеткани кабли го зголемуваат ризикот од струен удар.

▶ При работа со електричен алат на отворено, користете продолжен кабел соодветен за надворешна употреба. Користењето на кабел соодветен за надворешна употреба го намалува ризикот од струен удар.
▶ Ако мора да работите со електричен алат на влажно место, користете заштитен уред за диференцијална струја (RCD). Користењето на RCD го намалува ризикот од струен удар.

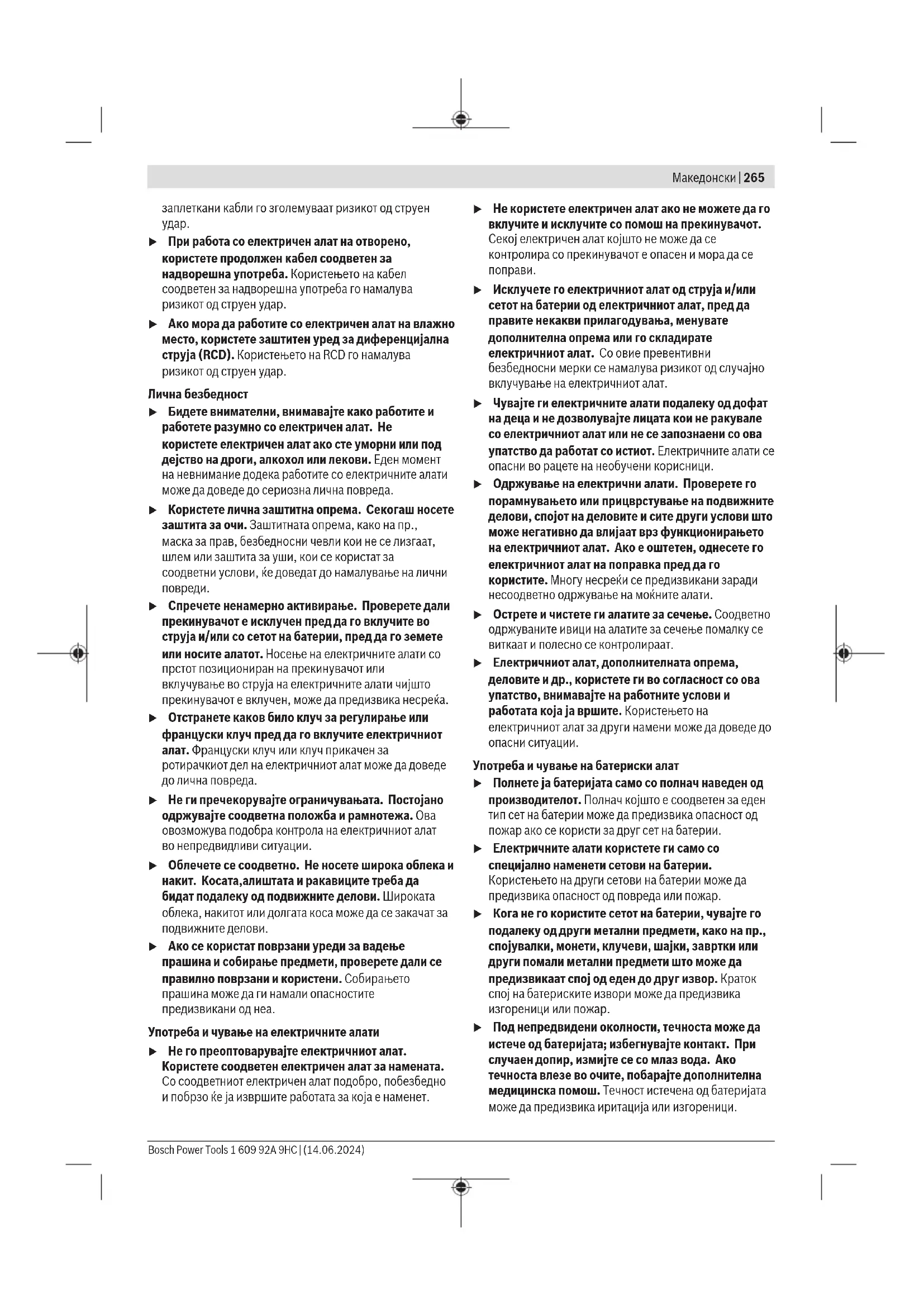

Лична безбедност

▶ Бидете внимателни, внимавајте како работите и работете разумно со електричен алат. Не користете електричен алат ако сте уморни или под дејство на дроги, алкохол или лекови. Еден момент на невнимание додека работите со електричните алати може да доведе до сериозна лична повреда.
▶ Користете лична заштитна опрема. Секогаш носете заштита за очи. Заштитната опрема, како на пр., маска за прав, безбедносни чевли кои не се лизгаат, шлем или заштита за уши, кои се користат за соодветни услови, їе доведат до намалување на лични повреди.
Спречете ненамерно активирање. Проверете дали прекинувачот е исключен пред да го включите во струја и/или со сетот на батерии, пред да го земете или носите алатот. Носење на електричните алати со прстот позициониран на прекинувачот или вклучување во струја на електричните алати чијшто прекинувачот е включен, може да предизвика несреќа.
▶ Отстранете каков било клуч за регулирање или француски клуч пред да го включите електричниот алат. Француски клуч или клуч прикачен за ротирачкиот дел на електричниот алат може да доведе до лична повреда.
▶ Не ги пречекорувајте ограничувањата. Постојано одржувајте соодветна положба и рамнотежа. Ова овозможува подобра контрола на електричниот алат во непредвидливи ситуации.
▶ Облечете се соодветно. Не носете широка облека и накит. Косата,алиштата и ракавиците треба да бидат подалеку од подвижните делови. Широката облека, накитот или долгата коса може да се закачат за подвижните делови.
▶ Ако се користат поврзани уреди за вадење прашина и собирање предмети, проверете дали се правилно поврзани и користени. Собирањето прашина може да ги намали опасностите предизвикани од неа.

Употреба и чување на електричните алати

He го преоптоварувајте електричниот алат. Користете соодветен електричен алат за намената. Со соодветниот електричен алат подобро, побезбедно и побрзо єе ја извршите работата за која е наменет.

▶ Не користете електричен алат ако не можете да го включите и исключите со помош на прекинувачот.
Секој електричен алат којшто не може да се контролира со прекинувачот е опасен и мора да се поправи.
▶ Исключете го електричниот алат од струја и/или сетот на батерии од електричниот алат, пред да правите некакви прилагодувања, менувате дополнителна опрема или го складирате електричниот алат. Со овие превентивни безбедносни мерки се намалува ризикот од случајно вклучување на електричниот алат.
▶ Чувајте ги електричните алати подалеку од дофат на деца и не дозволувајте лицата кои не ракувале со електричниот алат или не се запознаени со ова упатство да работат со истиот. Електричните алати се опасни во рацете на необучени корисници.
▶ Одржување на електрични алати. Проверете го порамнувањето или прицврстување на подвижните делови, спојот на деловите и сите други услови што може негативно да влијаат врз функционирањето на електричниот алат. Ако е оштетен, однесете го електричниот алат на поправка пред да го користите. Многу несреći се предизвикани заради несоодветно одржување на мойните алати.
▶ Острете и чистете ги алатите за сечење. Соодветно одржуваните ивици на алатите за сечење помалку се виткаат и полесно се контролираат.
▶ Електричниот алат, дополнителната опрема, деловите и др., користете ги во согласност со ова упатство, внимавајте на работните услови и работата која ја вршите. Користењето на електричниот алат за други намени може да доведе до опасни ситуации.

Употреба и чување на батериски алат

▶ Полнете ја батеријата само со полнач наведен од производителот. Полнач којшто е соодветен за еден тип сет на батерии може да предизвика опасност од пожар ако се користи за друг сет на батерии.
▶ Електричните алати користете ги само со специјално наменети сетови на батерии. Користењето на други сетови на батерии може да предизвика опасност од повреда или пожар.
Kogа не го користите сетот на батерии, чувајте го подалеку од други метални предмети, како на пр., спојувалки, монети, клучеви, шајки, завртки или други помали метални предмети што може да предизвикаат спој од еден до друг извор. Краток спој на батериските извори може да предизвика изгореници или пожар.
▶ Под непредвидени околности, течноста може да истече од батеријата; избегнувајте контакт. При случаен допир, измијте се со млаз вода. Ако течноста влезе во очите, побарајте дополнителна медицинска помош. Течност истечена од батеријата може да предизвика иритација или изгореници.

Сервисирање

▶ Електричниот алат сервисирајте го кај квалификувано лице кое користи само идентични резервни делови. Со ова се овозможува безбедно одржување на електричниот алат.

Безбедносни предупредувања за заковувач на клинци

▶ Секогаш претпоставувајте дека алатот содржи клинци. Невнимателното ракување со заковувачот на клинци може да доведе до неочекувано испуштање на клинците и до повреда.
▶ Не насочувајте го алатот кон вас или кон некој друг во просторијата. Неочекуваното вклучување може да ги испуши клинците и да доведе до повреда.
▶ Не го вклучувајте алатот доколку не е цврсто поставен на работната површина. Доколку алатот не е прицврстен на работната површина, клинецот може да излета подалеку од делот што се обработува.
▶ Исключете го алатот од струја доколку има заглавен клинец во него. При отстранување на заглавениот клинец, заковувачот на клинци може ненадејно да се вклучи доколку не е исклучен од струја.
▶ Бидете внимателни при отстранување на заглавен клинец. Механизмот може да биде под притисок, а заглавениот клинец може силно да се испушти кога се обидувате да го одглавите.

Дополнителна безбедносна напомена за GNB 18V-38:

He користете го овој заковувач на клинци за поврзување на електрични кабли. Не е наменета за електрична инсталација, и може да ја оштети изолацијата на електричните кабли и да доведе до струен удар или пожар.

Дополнителна безбедносна напомена за GNB 18V-40:

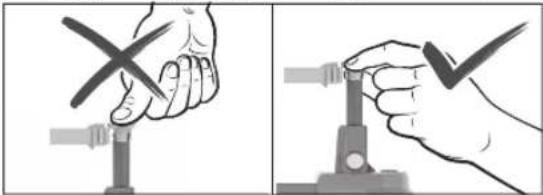

▶ При поврзувањето на електричните кабли, уверете се дека не се под напон. Држете го забивачот на шајки ислучиво за изолираната површина. Користете ислучиво шајки наменети за електрични инсталации. Проверете дали шајките ја оштетиле изолацијата на електричните кабли. Шајката којашто ја оштетува изолацијата на електричните кабли може да доведе до струен удар или пожар.

▶ Исключете го заковувачот на клинци од струја кога ставате и вадите клинци, правите прилагодувања или менувате додатоци. Заковувачот на клинци може случајно да се активира ако е поврзан во струја, што може да резултира со повреда.

▶ Бидете внимателни кога ракувате со клинци, особено при ставање и вадење. Клинците имаат остри врвови што може да резултираат со повреда.

▶ Држете ги прстите подалеку од чкрапалото кога не ракувате со овој заковувач на клинци и кога се движите од една работна позиција на друга.

Неочекуваното активирање їе испушти клинец, што може да резултира со повреда.

▶ Држете го заковувачот на клинци за изолираната површина додека вршите задачи каде што клинецот може да дојде во контакт со скриените жици. Ако клинец дојде во допир со „жица под напон“, може да ги изложат металните делови на заковувачот на клинци „под напон“ и операторот може да добие струен удар.
▶ Држете го заковувачот на клинци цврсто за време на работата. Неконтролираниот повратен удар на заковувачот на клинци може да резултира со ненамерно активирање, што може да резултира со повреда.
Чувајте ги сите делови од телото како што се рацете и нозете итн. подалеку од насоката на испуштање клинци на алатот. Клинецот може да навлезе делот што се обработува, како и во кој било предмет зад него, што може да резултира со повреда.
Koga користите заковувач на клинци, држете ги сите делови од телото како што се рацете и нозете итн. подалеку од областа каде што клинците се забивают во делот што се обработува. Клинецот може да излета и да излезе од делот што се обработува, што може да резултира со повреда.
Користете соодветни уреди за пребарување, за да ги пронајдете скриените електрични кабли или консултирајте се со локалното претпријатие за снабдување со електрична енергија. Контактот со електрични кабли може да доведе до пожар и струен удар. Оштетувањето на гасоводот може да доведе до експлозија. Навлегувањето во водоводни цевки предизвикува оштетување.
▶ При оштетување и непрописна употреба на батеријата може да излезе пареа. Батеријата може да се запали или да експлодира. Внесете свеж воздух и доколку има повредени однесете ги на лекар. Пареата може да ги надразни дишните патишта.
▶ Не модифицирајте и отворајте ја батеријата. Постои опасност од краток спој.
▶ Батеријата може да се оштети од острите предмети како на пр. клинци или одвртувач или со надворешно влијание. Може да дојде до внатрешен краток спој и батеријата може да се запали, да пушти чад, да експлодира или да се прегрее.
▶ Користете ја батеријата само во производи на производителот. Само на тој начин батеријата ће се заштити од опасно преоптоварување.

Заштитете ја батеријата од топлина, на пр. од долготрајно изложување на сончеви зраци, орган, нечистотии, вода и влага. Инаку, постои опасност од експлозија и краток спој.

▶ Не користете го електричниот алат и шајките на многу меки материјали (на пр. дрво, лесни градежни материјали). Шајките можат да навлезат во подлогата и да предизвикаат повреди.

He користете го електричниот алат и шајките на многу тврди материјали (на пример, челик со голема цврстина, многу тврд природен камен) и на типови на бетон со висока отпорност на притисок или на агрегати со висока отпорност на притисок. Ако материјалот е премногу тврд, шајката може да се одбие, да се скрши и да излета, да ве погоди вас или другите и да предизвика повреда.

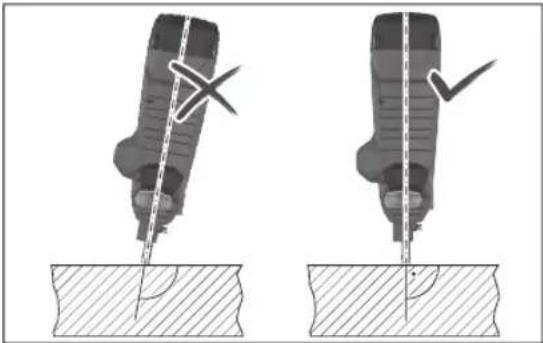

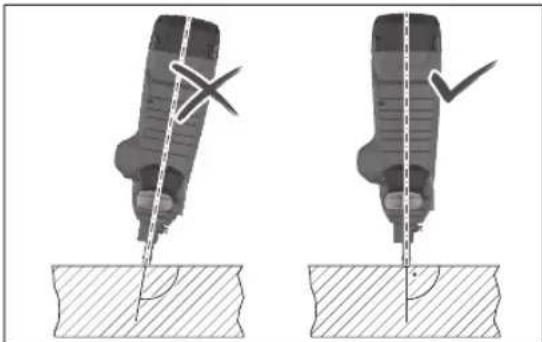

▶ Никогаш не држете го електричниот алат под остар агол во однос на подлогата. Електричниот алат мора да биде вертикално поставен со подлогата. На подлогата не смее да има нечистотии.
▶ Не деактивирајте го или отстранувајте го контактниот елемент. Контактниот елемент служи како безбедносен механизмам за намалување на ризикот од ненамерно активирање. Деактивирањето на оваа компонента може да доведе до ненамерно активирање.
▶ Користете го електричниот алат само кога контактниот елемент работи правилно. Ако контактниот елемент е неисправен, електричниот алат може да се активира неочекувано.
▶ Секогаш ставајте шајки во магацинот на електричниот алат пред да ја ставите батеријата. Ова го намалува ризикот од случајно забивање на шајка и да се повредите себеси или другите.
▶ Никогаш не забивајте шајки во близина на запаливи материјали. Со некои типови шајки може да излетаат искри надвор од контактниот елемент за време на набивањето.

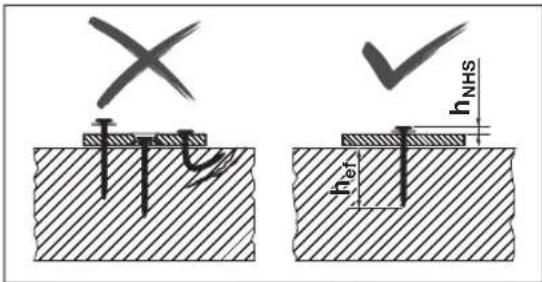

▶ Не удирајте шајка во друга шајка. Ова може да предизвика одбивање на шајката или неочекувано функционирање на електричниот алат.

Опис на производот и перформансите

Прочитајте ги сите безбедносни напомени и упатства. Грешките настанати како резултат од непридржување до безбедносните напомени и упатства може да предизвикаат електричен удар, пожар и/или тешки повреди.

Внимавајте на сликите во предниот дел на упатството за користење.

Употреба со соодветна намена

Електричниот алат е дизајниран за поставување шајки во тврди материјали како што се бетон (на пр. леан бетон, фугирани споеви) и челик (на пр. мек челик, топловалан челик).

Електричниот алат не смее да се користи на многу меки површини (на пр. дрво, лесни градежни материјали) или многу тврди површини (на пример, челик со голема цврстина). Електричниот алат исто така не смее да се користи на следните подлоги: природен камен, вертикални спојки од малтер, шупливи блокови, тули, глазирани тули, стакло, стврднат челик, челик за алат, челик за пружини, леано железо, заварени споеви.

Проверете дали е соодветна подлогата предупотреба (види „Проверка на соодветноста на подлогата“, Страница 271).

Електричниот алат е наменет само за рачна употреба. Електричниот алат е наменет за внатрешна употреба.

Илустрација на компоненти

Нумерирањето на илустрираните компоненти се однесува на приказот на електричниот алат на графичката страница.

(1) Копче за включување/исклучување (кориснички интерфејс)
(2) Приказ за статусот на електричниот алат (кориснички интерфејс)
(3) Приказ за наполнетост на батеријата (кориснички интерфејс)
(4) Копче за ресетирање (кориснички интерфејс)
(5) Прекинувач за отклучување, чкрапало
(6) Чкрапало
(7) Рачка (изолирана површина на рачката)
(8) Кориснички интерфејс
(9) Копче за отклучување на батерија ^a)

(10) Батерија ^a)

(11) Лост за отклучување, магацин

(12) Магацин

(13) Потпорна ногарка

(14) Лизгач за магацинот

(15) Копче за лизгачот на магацинот

(16) Копче за отклучување, контактен елемент

(17) Стандарден контактен елемент

(18) Отвор

(19) Работно светло

(20) Прекинувач за граничник за длабочина

(22) Ленти со клинци ^a)

(23) Тесен контактен елемент (GNB 18V-40)

268 | Македонски

(24) Магнетен прстен (GNB 18V-40)

(25) Куки за закачување

a) Овие додатоци не се включени во стандартниот опсег на испорака.

Технички податоци

Батериски пиштоп GNB 18V-38 GNB 18V-40
Број на дел		3 601 JL7 000 3 601 JL7 001
Номинален напон V= 18 18
Систем за активирање Безбедносно еднократно		активирање	Безбедносно еднократно активирање
Макс. фреквенција на поставување (со батерија ≥ 4 Ah)	s^-1	2	2
Муниципја
– Тип Шајка Шајка
– Должина mm 13-38 13-40
– Дијаметар на држачот mm 2,7-3 2,7-3
Капацитет, стандарден магацин Шајки 22 22
Димензии без батерија (должина × ширина × висина)	mm	405 × 138 × 309	405 × 138 × 309
Тежина со батеријаA)	kg	4,4-5,4	4,4-5,4
Тежина без батерија	kg	4,1	4,1
препорачана околна температура при полнење	°C	0 ... +35	0 ... +35
дозволена околна температура при работаB)	°C	-5 ... +50	-5 ... +50
дозволена околна температура при складирање	°C	-20 ... +50	-20 ... +50
компатибилни акумулаторски батерии		GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...
препорачани батерии за целосна мойност		ProCORE18V...≥ 4 Ah	ProCORE18V...≥ 4 Ah
препорачани полначи		GAL 18...GAX 18V...GAL 36...	GAL 18...GAX 18V...GAL 36...

A) во зависност од употребената батерија
В) ограничена јачина при температури < 0 °C
Вредностите може да варираат во зависност од производот и зависит од примената и условите на животната средина. Повеќе информации може да најдете на www.bosch-professional.com/wac.

Информации за бучава/вибрации

Вредностите за емисија на бучава се одредуваат согласно EN 60745-2-16.

Нивото на звук на електричниот алат оценето со А типично изнесува: ниво на звучен притисок 85 dB(A); ниво на звучна јачина 96 dB(A). Несигурност K = 3 dB.

Носете заштита за слухот!

Вкупните вредности на вибрации a_n (векторски збир на три насоки) и несигурност К дадени се во согласност со EN 60745-2-16:

$$ a _ {n} = 5, 7 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$

Нивото на вибрации наведено во овие упатства и вредноста на емисијата на бучава се измерени според мерни постапки и можат да се користат за споредба меѓу електрични алати. Исто така може да се прилагоди за предвремена процена на нивото на вибрации и емисијата на бучава.

Наведеното ниво на вибрации и вредноста на емисијата на бучава ги претставуваат главните примени на електричниот алат. Доколку електричниот алат се користи за други примени, алатот што се вметнува отстапува од нормите или недоволно се одржува, нивото на вибрации и вредноста на емисијата на бучава можат да отстапуваат. Ова може значително да го зголеми нивото на вибрации и емисијата на бучава во целокупниот период на работење.

За прецизно одредување на нивото на вибрации и емисијата на бучава, треба да се земе предвид периодот во кој уредот е ислучен или работи, а не во моментот кога е во употреба. Ова може значително да го намали нивото на вибрации и емисијата на бучава во целокупниот период на работење.

Утврдете ги дополнителните мерки за безбедност за заштита на корисникот од влијанието од вибрациите, како на пр.: одржување на електричните алати и алатите

за вметнување, одржување на топлината на дланките, организирање на текот на работата.

Батерија

Bosch продава батериски електрични алати и без батерија. Дали батеријата е содржана во обемот на испорака можете да видите на пакувањето.

Полнење на батеријата

▶ Користете ги само полначите коишто се наведени во техничките податоци. Само овие уреди за полнење се погодни за литиум-јонската батерија за Вашиот електричен уред.

Напомена: Литиум-јонските батерии се испорачуваат делумно наполнети порани меѓународните прописи за транспорт. За да се загарантира целосната јачина на батеријата, пред првата употреба целосно наполнете ја.

Ставање на батеријата

Вметнете ја наполнетата акумулаторска батерија во прифатот за батерија, додека не се вклопи.

Вадење на батеријата

За да ја извадите акумулаторската батеријата, притиснете на копчето за отворање и извлечете ја батеријата. Притоа не употребувајте сила.

Акумулаторската батерија има 2 степена на блокирање, што спречуваат да испадне батеријата при невнимателно притискање на копчето за отклучување на батеријата. Сё додека е вметната батеријата во електричниот алат, таа се држи во позиција со помош на пружина.

Приказ за наполнетост на батеријата

Напомена: Не секој тип на батерија има приказ за нивото на наполнетост.

Трите зелени LED-светилки на приказот за наполнетост на батеријата ја покажуваат Costaјбата на наполнетост на батеријата. Од безбедносни причини, Costaјбата на наполнетост на батеријата може да ја проверите само доколку електричниот алат е во мирување.

Притиснете го копчето на приказот за наполнетост на батеријата, или , вда се прикаже наполнетоста. Ова исто така е возможно и со извадена батерија.

Доколку по притискањето на копчето на приказот за наполнетост на батеријата не свети LED светилка, батеријата е дефектна и мора да се замени.

Наполнетоста на акумулаторската батерија се прикажува и на корисничкиот интерфејс (види „Прикази за Costојба“, Страница 273).

Трајно светло 5 × зелено 80–100 %

Трајно светло 4 × зелено 60–80 %

Трајно светло 3 × зелено 40–60 %

Трајно светло 2 × зелено 20–40 %

Трајно светло 1 × зелено 5–20 %

Трепкаво светло 1 × зелено 0–5 %

Напомени за оптимално користење на батериите

Заштитете ја батеријата од влага и вода.

Складирајте ја батеријата во опсег на температура од -20 °C до 50 °C. Не ја оставајте батеријата на пр. во автомобилот во лето.

Повремено чистете ги отворите за проветрување на батеријата со мека, чиста и сува четка.

Скратеното време на работа по полнењето покажува, дека батеријата е потрошена и мора да се замени. Внимавајте на напомените за отстранување.

Монтажа

▶ Пред секое работење на електричниот алат (на пр. одржување, промена на алатот итн.) извадете ја батеријата од електричниот алат. При невнимателно притискање на прекинувачет за вклучување/исклучување постои опасност од повреди.

Вметнување/менување на магацинот (види слика А)

Вметнете го магацинот (12) во електричниот алат и фиксирајте го.

За промена на магацинот притиснете го лостот за отклучување (11) во насока на стрелките на часовникот. Извадете го магацинот од електричниот алат со мало завртување.

▶ Бидете внимателни кога ракувате со клинци, особено при ставање и вадење. Клинците имаат остри врвови што може да резултираат со повреда.
▶ Користете само шајки препорачани од Bosch за вашиот електричен алат. Користењето на

270 | Македонски

недозволени шајки може да го оштети електричниот уред и да предизвика повреди.

За време на сите задачи на магацинот, држете го електричниот алат така што отворот (18) нема да биде насочен ниту кон вашето тело ниту кон други лица.

Изберете шајки според наменетата употреба:

• По потреба исчистете го лизгачот на магацинот (14) и магацинот (12), на пр. со четка.
• Притиснете го колчето (15) на лизгачот на магацинот (14) и турнете го кон отворот на магацинот додека не се фиксира.
• Ставете соодветна лента со шајки (22) во отворот на магацинот. Стандардниот магацин може да се полни со најмногу 2 ленти со шајки, проширениот магацин (додаток) со 4.
• Притиснете го колчето (15) на лизгачот на магацинот (14) и турнете го до крај нанапред.

Напомена: Ако останат само 2 шајки во магацинот (12), контактниот елемент (17) повеće не може да се притиска и не може да се активира процес на набивање. Наполнете го магацинот.

Празнење на магацинот:

• Притиснете го колчето (15) на лизгачот на магацинот (14) и турнете го кон отворот на магацинот додека не се фиксира.
• Свртете го магацинот така што лентата со шајки (22) може да се лизне од отворот на магацинот.

Контактниот елемент може да се извади за време на чистењето или замената.

GNB 18V-38: користете го само стандартниот контактен елемент (17).

GNB 18V-40: користете го соодветниот контактен елемент според примената:

• Стандардниот контактен елемент (17) е погоден за вметнување клинци и (во комбинација со магнетниот прстен (24)) за поставување велични елементи за прицврстување.
• Тесниот контактен елемент (23) е погоден за поставување пластични елементи за прицврстување. Извадете ја батеријата (10). Испразнете го магацинот (12) и извадете го.

Повлечете го копчето за отклучување (16) на контактниот елемент и извлечете го контактниот елемент (17) или (23) од електричниот алат.

Притискајте го исчистениот или новиот контактен елемент (17) или (23) додека не се фиксира во електричниот алат.

Употреба

Ставање во употреба

Вклучување/исклучување

За вклучување на електричниот алат, притиснете го копчето за вклучување/исклучување (1) на корисничкиот интерфејс, додека не светне корисничкиот интерфејс.

За исклучување на електричниот алат, одново притиснете го копчето за вклучување/исклучување (1).

Електричниот алат автоматски се ислучува по 30 минути доколку не се користи.

Проверка на соодветноста на подлогата

Проверете ја соодветноста на подлогата пред да го составите или прицврстите електричниот алат.

Подлогата мора да биде рамна и без остатоци.

За да ја тестирате цврстината на материјалот на подлогата, користете шајка како кирнер. Удрете ја со чекан со силен удар на материјалот. Проверете го резултатот:

– Врвот на шајката е затапен: подлогата е премногу тврда и не е соодветна, шајката може да се одбие.
– Материјалот пука или се расцепува: подлогата е премногу кршлива и не е соодветна. Делчињата може да ве погодат вас или други лица, или шајката може целосно да навлезе во подлогата.
– Шајката навлегува во подлогата при ударот на чеканот: подлогата е премногу мека и не е соодветна, шајката може целосно да навлезе во подлогата.
- Шајката остава мала вдлабнатина во подлогата: подлогата е погодна за фиксирање.

Активирање на процесот на набивање

• Включете го електричниот алат.
  – Притиснете го прекинувачот за отклучување (5) кон лево, за чкрапало (6) да го отключите (види слика D).
  – Внимавајте на тоа, цврсто да го држите електричниот алат на рачката (7).
  – Притиснете го контактниот елемент (17) до крајот на подлогата. Кога ќе се притисне контактниот елемент се пали работното светло (19) и овозможува осветлување н работното поле при неповолни светлосни услови.
  – Потоа кратко притиснете го чкрапалото (6) и повторно пуштете го. Ова вклучува забивање шајка во подлогата.
  – Напомена: Чкрапалото (6) мора да се притисне во рок од 2 s по притискањето на контактниот елемент (17). Во спротивно, електричниот алат се префрла во безбедна состојба и процесот на набивање мора да се рестартира.
• За следниот процес на набивање подигнете го електричниот алат од подлогата и поставете го цврсто на следното место.
• За време на паузите и на крајот од работата, обезбедете го чкрапалото (6) со притискање на прекинувачот за отклучување (5) кон десно (види слика D).

Напомена: Безбедноста го спречува активирањето ако контактниот елемент (17) не е целосно притиснат или чкрапалото (6) не е отпуштено помеѓу процесите на набивање.

▶ Пред секое работење на електричниот алат (на пр. одржување, промена на алатот итн.) извадете ја батеријата од електричниот алат. При невнимателно притискање на прекинувачот за вклучување/исклучување постои опасност од повреди.

Пред секој почеток на работата проверете дали беспрекорно функционираат уредите за безбедност и активирање, како и дали се цврсто поставени завртките и навртките.

Веднаш исключете го електричниот алат којшто е дефектен или не работи непречено од доводот на енергија и контактирајте со овластената Bosch -сервисна служба.

Не вршете недозволени интервенции на електричниот апарат. Не демонтирајте ги или блокирајте ги деловите на електричниот алат. Не извршувајте „Итни поправки“ со несоодветни средства.

Избегнувајте ослабување и оштетување на електричниот апарат, на пр. при:

– забивање или гравирање,
– доколку производителот не дозволил преправки,
- испагање и туркање преку под,
- употреба како чекан,
– секој вид на употреба на сила.

При подолги паузи во работата и по завршување на работата исключете го електричниот алат, извадете ја акумулаторската батерија и по можност испразнете го магацинот.

За прицврстувањата, следете ги спецификациите на производителот за материјалите што треба да се прицврстат, како и градежните планови на занаетите.

Проверете што се наоға под или зад Вашиот дел за обработка. Не ставајте шајки во сидови, плафони или подови, доколку зад нив има лица. Шајките може да навлезат во подлогата и да повредат некого.

Шајките мора секогаш да се забивают вертикално во подлогата.

Не ставајте шајка врз веке поставена шајка. Притоа шајката може да се деформира, да се заглават шајките или електричниот апарат да почне неконтролирано да се движи.

X hNHS href

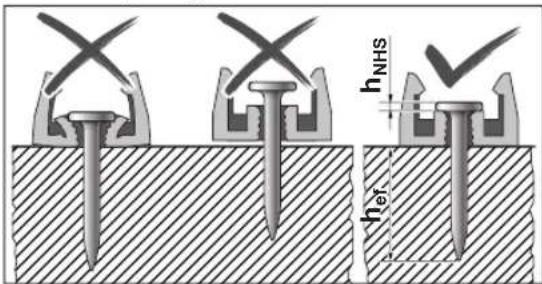

Проверете дали шајките се правилно поставени. За безбедно прицврстување, тие не смее да бидат премногу високи или премногу ниски или свиткани.

hNHS ηef

GNB 18V-40: при поставување на елементи за прицврстување, погрижете се и клинците да се поставени правилно.

Ако бетонот се оштети од неуспешни процеси на набивање, тој мора да се поправи според признатите правила.

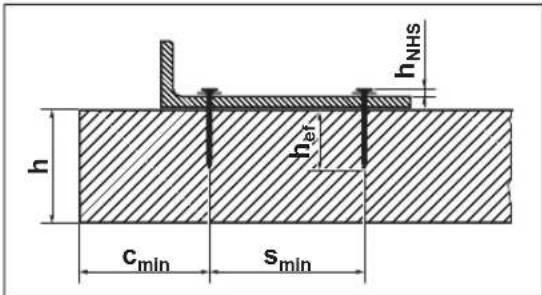

h h_NHS h_eff c_min s_min

Следните информации може да ги најдете во документацијата на Bosch -шајки под http://www.bosch-pt.com:

• растојание на глава на шајка h NHS
• ефективна должна на прицврстување h ef
• минимална дебелина на бетонскиот елемент h
• минимално растојание помеѓу две шајки s min
• минимално растојание на работ с min
  – препорачани оптоварувања

Поставување на елементи за прицврстување (GNB 18V-40) (види слики E-F)

Електричниот алат може да го користите за поставување посебно пластични или челични елементи за прицврстување на подлогата.

Примери за елементи за прицврстување:

Број на нарачка Опис

	1 600 A03 2G6 Стега за цевки 16 mm
	1 600 A03 2G7 Стега за цевки 20 mm
	1 600 A03 2G8 Стега за цевки 25 mm
	1 600 A03 2G9 Стега за цевки 32 mm
	1 600 A03 2GA Стега за цевки 40 mm
	1 600 A03 2GB Држач за кабел (едностран)за 8 кабли

1 600 A03 2GD Држач за кабел за 20 кабли 1 600 A03 2GE Држач за кабел за 40 кабли

1 600 A03 2GF Стеги за кабел 1 600 A03 2GG Стеги за кабел 8-32 mm

Може да го најдете целиот асортиман на елементите за прицврстување на Bosch на www.bosch-pt.com.

▶ Користете само елементи за прицврстување препорачани од Bosch за вашиот електричен алат. Користењето на недозволени елементи за прицврстување може да го оштети електричниот апарат и да предизвика повреди.

За пластични елементи за прицврстување, користете го тесниот контактен елемент (23) (види слика E).

За челични елементи за прицврстување, користете го стандартдниот контактен елемент (17) (види слика F). Лизнете го магнетниот прстен (24) настрана преку врвот на контактниот елемент и закачете го на своето место. Поставете елемент за прицврстување со предвидена дупка за клинец на контактниот елемент (23) или на магнетниот прстен (24).

▶ Секогаш поставувајте само единечен елемент за прицврстување. Неколку елементи наредени еден врз друг може да доведат до повреди или оштетување.

Секогаш држете ги рацете на страната на отворот кога го поставувате елементот за прицврстување. Секогаш насочувајте го отворот подалеку од себе или од други лица. Не притискајте ги контактните елементи навнатре. Држете ги прстите понастрана од чкрапалото. Ненамерното вклучување може да предизвика отпуштање на клинец, што може да доведе до повреди или оштетување на електричниот алат.

Притиснете го контактниот елемент со елемент за прицврстување на подлогата. Започнете го процесот на набивање како и вообичаено.

Поставување на граничник за длабочина

Поставете ја длабочината на набивање со прекинувачот за граничник за длабочина (20) така што ће се постигне точната вредност за растојанието на главата на шајката

hNHS

Шајката е премногу длабоко: притиснете го прекинувачот за граничник за длабочина (20) кон десно.

Ако шајките и понатаму се набиваат премногу длабоко, тогаш користете подолги

шајки.

Шајката не е довольно длабоко: притиснете го прекинувают за граничник за длабочина (20) кон лево.

Ако шајките и понатаму не се набивают доволно длабоко, тогаш користете пократки

шајки.

Отстранете ги блокадите/ресетирање

Отстранете ги блокадите кога приказот за статус (2) свети црвено или портокалово, или кога шајките повеće не се набивают точно.

– Извадете ја батеријата (10). Испразнете го магацинот (12) и извадете го. Извадете го контактниот елемент (17).
– Проверете го магацинот (12) и отстранете ја нечистотијата, остатоците и страните тела.
– Проверете го контактниот елемент (17) и отстранете ги шајките, делчињата од шајките, остатоците или страните тела со клинот за пробивање (21). Внимавајте да не го оштетите контактниот елемент во процесот.

– Повторно заменете ги еден по друг контактниот елемент (17), магацинот (12) и батеријата (10).

– Притиснете го колчето (15) на лизгачот на магацинот (14) и турнете го кон отворот на магацинот додека не се фиксира.

- Включете го електричниот алат.

– Притиснете го копчето за ресетирање (4) и задржете 5 сек., додека статусот за приказ (2) не почне да трепка.

– Притиснете го контактниот елемент (17) врз блок од дрво или слично и притиснете го чкрапалото (6). Ова му овозможува на моторот да го приджижи втиснувачот во правилна положба.

– Ако е откриена друга грешка, електричниот алат не се враćа во нормален режим, туку понатамошната грешка се појавува на приказот за статус (2).

Демонтирање на потпорна ногарка

Потпорната ногарка (13) го олеснува вертикалното порамнување на електричниот алат на рамна подлога.

За работење на нерамна подлога, може да ја демонтирате потпорната ногарка (13). За да го направите ова, турнете ја наназад од магацинот (12).

Закачување на електричниот алат

Со куките за закачување (25) може да го прицврстите исклучениот електричен алат на соодветниот уред за закачување.

Завртете ја куката за закачување (25) со испорачаната завртка на ку́киштето на електричниот алат (види слика G).

– Проверете ја куката за закачување (25) да не е оштетена или деформирана.
Не ја користете куката за закачување (25) доколку е оштетена, деформирана или не е добро прицврстена на електричниот уред.

– Закачете го електричниот алат со куката за закачување (25) на стабилен уред за закачување. За да избегнете оштетување или повреди, уредот за закачување не смее да биде поставен над тротоарите или во непосредна близина на работни места.

Куката за закачување треба да се користи за закачување на електричниот алат и за додатоците за монтажа.

▶ Никогаш не ја користете куката за закачување за заштита од пагање.

Транспорт

Доколку треба да го транспортирате електричниот алат, исключете го, особено доколку користите скали или имате невообичаено движење на телото.

Заклучете го чкрапалото со прекинувачот за отклучување (5). На работното место држете го електричниот алат само за дршката (7) и со неактивирано чкрапало (6).

Корисничкиот интерфејс служи за:

– за вклучување/исклучување на електричниот алат
– приказ за статус на електричниот алат
– за приказ за наполнетост на батеријата
- за ресетирање

Прикази за состојба

Боја на приказ Значење/причина Решениеза статус (2)
Зелено Електричниот алат е подготовен заупотреба.	–
Жолто Заштита од прегревање: моторот илиелектрониката се премногу загреани.	Оставете го електричниот алат да се олади. Кога моторот иелектрониката се опсегот на работна температура,

274 | Македонски

Боја на приказ за статус (2)	Значење/причина Решение	електричниот алат автоматски се враćа во нормален режим.
Сино Заштита од студ: електричниот алат е премногу ладен.		Оставете го електричниот алат да се аклиматизира во топла средина. Кога моторот и електрониката се опсегот на работна температура, електричниот алат автоматски се враćа во нормален режим.
Црвено Откриена е блокада: втиснувают не може да се врати во правилната положба.		Отстранете ја блокадата (види „Отстранете ги блокадите/ресетирање“, Страница 273).
Портокалова боја	Моторот е блокиран: втиснувают не може да се доведе во правилна положба.	Отстранете ја блокадата (види „Отстранете ги блокадите/ресетирање“, Страница 273).
Сино-зелена боја	Заштита од прекумерна струја: моторот троши премногу струја.	Проверете го електричниот алат дали има блокада или голема нечистотија и отстранете ги (види „Отстранете ги блокадите/ресетирање“, Страница 273).Ако дефектот постои и понатаму, контактирајте со овластена сервисна служба заBosch -електрични алати.
Магента боја (3 с долго, потоа зелена боја)	Се препорачува одржување: превисока стапка на дефект (на пр. свиткани шајки или недоволна длабочина на набивање)	Контактирајте со овластена сервисна служба заBosch -електрични алати.
Бела Дефект на електрониката или сензорот Електричниот алат е поставен во безбедна состојба и не може да се користи. Контактирајте со овластена сервисна служба заBosch -електрични алати.

Приказ за наполнетост на батеријата (3)	Капацитет
Трајно светло 5× зелено 80–100 %
Трајно светло 4× зелено 60–80 %
Трајно светло 3× зелено 40–60 %
Трајно светло 2× зелено 20–40 %
Трајно светло 1× зелено 5–20 %
Трепкаво светло 1× зелено 0–5 %

Одржување и сервис

Одржување и чистење

▶ Пред секое работење на електричниот алат (на пр. одржување, промена на алатот итн.) извадете ја батеријата од електричниот алат. При невнимателно притискање на прекинувачет за вклучување/исклучување постои опасност од повреди.
▶ Одржувајте ги чисти електричниот алат и отворите за проветрување, за да може добро и безбедно да работите.

Ако електричниот алат е складиран 2 години или подолго и не се користи, се препорачува да го однесете алатот во овластен сервисен центар за Bosch за одржување.

Отстранување дефекти

Проблем Причина Помош
Електричниот алат не функционира.	Нема или е вметната празна батерија	Вметнете наполнета батерија.
	Батеријата и/или електричниот алат се надвор од границите на работна температура	Оставете да се аклиматизираат батеријата и електричниот алат за да достигнат работна температура.
	Електричниот алат не е включен	Включете го електричниот алат со копчето за вклучување/исклучување (1) на корисничкиот интерфејс.
Не е активиран процес на набивање	≤ 2 шајки во магацинот (12)	Наполнете го магацинот (12).

1 609 92A 9HC | (14.06.2024) Bosch Power Tools

Проблем Причина Помош

	Чкрапалото (6) е блокирано	Притиснете го прекинувают за отлучување (5) кон лево, за чкрапало (6) да го отключите.
	Редоследот на работа не е правилно извршен	Придржувајте се до правилниот редослед на работа:– Подигнете го контактниот елемент (17) од подлогата.– Отпуштете го чкрапалото (6).– Притиснете го контактниот елемент вертикално на подлогата.– Притиснете го чкрапалото во рок од 2 s откако ће го притиснете контактниот елемент.
Шајката не е довольно длабоко поставена.	Електричниот алат е премногу ладен	Оставете да се аклиматизира електричниот алат за да достигне работна температура.
	Граничникот за длабочина е погрешно поставен	Притиснете го прекинувают за граничник за длабочина (20) кон лево.
	Предолга шајка Користете пократки шајки. Внимавајте на ефективната должна на прицврстување погодна за вашата примена h_ef .
	Подлогата е премногу цврста	Користете алтернативни методи за прицврстување, како што се типли.
Шајката е премногу длабоко поставена.	Граничникот за длабочина е погрешно поставен	Притиснете го прекинувают за граничник за длабочина (20) кон десно.
	Прекратка шајка Користете подолги шајки. Внимавајте на ефективната должна на прицврстување погодна за вашата примена h_ef .
	Подлогата е премногу мека Користете алтернативни методи за прицврстување, како што се типли.
Шајката се витка или крши.	Електричен алат е поставен закосено на подлогата	Поставете го електричниот алат вертикално на подлогата. Ако површината е рамна, користете ја потпорната ногарка (13) за порамнување.
	Предолга шајка Користете пократки шајки. Внимавајте на ефективната должна на прицврстување погодна за вашата примена h_ef .
	Подлогата е премногу цврста	Кај бетон со тврди инклузии, обидете се да го прицврстите на друго место.Или користете алтернативни методи за прицврстување како што се типли.
Шајките не се фиксираат во челик.	Челичната подлога е премногу тенка	Користете алтернативни методи за прицврстување, како што се завртки.
Клинецот не излегува од контактниот елемент или контактниот елемент останува во притисната положба.	Блокада во контактниот елемент (на пр. поради страни тела или нечистотија)	Отстранете ја блокадата (види „Отстранете ги блокадите/ресетирање“, Страница 273).
Превисока стапка на дефект	Подлогата е премногу цврста	Користете алтернативни методи за прицврстување, како што се типли.
	Втиснувачот е истрошен Оставете електричниот алат на поправка во авторизирана сервисна служба заBosch-електрични алати.
Шајките не се лизгаат во магацинот.	Магацинот има нечистотии	Исчистете го магацинот (12), на пр. со четка.

Сервисна служба и совети при користење

Сервисната служба їе одговори на Вашите прашања во врска со поправката и одржувањето на Вашиот производ како и резервните делови. Ознаки за експлозија и информации за резервните делови исто така їе најдете на: www.bosch-pt.com

Тимот за советување при користење на Bosch će ви помогне доколку имате прашања за нашите производи и опрема.

За сите прашања и нарачки на резервни делови, Ве молиме наведете го 10-цифрениот број од спецификационата плочка на производот.

276 | Shqip

Северна Македонија

Д.Д.Електрис

Дополнителни адреси на сервиси може да најдете под:

Препорачаните литиум-јонски батерии подлежат на барањата на Законот за опасни материјали. Батериите може да се транспортираат само од страна на корисникот, без потреба од дополнителни квалификации.

При пренос на истите од страна на трети лица (на пр. воздушен транспорт или шпедиција) неопходно е да се внимава на специјалните напомени на амбалажата и ознаките. Во таков случај, при подготовката на пратката мора да се повика експерт за опасни супстанци.

Транспортирајте ги батериите само доколку кујиштето е неоштетено. Залепете ги отворените контакти и спакувајте ја батеријата на тој начин што нема да се движи во амбалажата. Ве молиме внимавајте на евентуалните дополнителни национални прописи.

Отстранување

Електричните апарати, батериите, опремата и амбалажите треба да се отстранат на еколошки прифатлив начин.

Не ги фрлајте електричните апарати и батериите во домашната канта за губре!

Само за земјите од ЕУ:

Електричните алати кои повеće не се употребливи и неисправни или користени акумулаторски батерии/батерии мора да се фрлаат посебно. Користете ги предвидените системи за собирање.

Доколку се отстрануваат неправилно, електричната и електронската опрема може да имаат штетни влијанија врз животната средина и здравјето на лућето поради можното присуство на опасни материи.

Батерии:

Литиум-јонски:

Ве молиме внимавајте на напомените во делот Транспорт (види „Транспорт“, Страница 276).

Shqip

Udhëzime sigurie
