Тип продукт	Безжичен телбод
Марка и модел	Bosch GNB 18V-38 Professional
Размери (Д × Ш × В)	405 × 138 × 309 мм
Тегло без батерия	4,1 кг
Тегло с батерия	4,4–5,4 кг (в зависимост от батерията)
Номинално напрежение	18 V
Съвместим тип батерия	Lithium-Ion GBA 18V... / ProCORE18V...
Препоръчителни зарядни устройства	GAL 18..., GAX 18V..., GAL 36...
Тип скоби/пирони	Пирони Bosch (NB, NK, NM) или NB-40 (GNB 18V-40)
Дължина на пироните	13–38 mm (GNB 18V-38) / 13–40 мм (GNB 18V-40)
Диаметър на стеблото	2,7–3 мм
Капацитет на магазина	До 22 пирона (2 ленти)
Максимална честота на забиване	2 пирона в секунда (с батерия ≥ 4 Ah)
Система за задействане	Удар по удар със защитна последователност
Съвместими материали	Бетон (лят, уплътнени фуги), строителна стомана
Работна температура	-5 °C до +50 °C
Ниво на звуково налягане	85 dB(A)
Ниво на акустична мощност	96 dB(A)
Вибрации (a_h)	5,7 m/s² (неопределеност K = 1,5 m/s²)
Поддръжка	Почиствайте редовно инструмента и вентилационните отвори
Безопасност	Контактен елемент (безопасност), заключващ се спусък, задължително изваждане на батерията преди поддръжка
Съдържание на кутията	Инструмент, опорна стойка, окачваща кука, инструкция (батерията и зарядното устройство могат да се продават отделно)
Гаранция / Сервиз	Следпродажбено обслужване Bosch (тел: [phone]); резервни части налични онлайн

Често задавани въпроси - GNB 18V-38 Professional BOSCH

Какви видове пирони мога да използвам с GNB 18V-38?

Използвайте изключително препоръчаните пирони Bosch: серии NB (поцинкована въглеродна стомана, дължини 16–38 mm), NK (35 mm назъбен), NM (стъпаловидна стомана, 13–19 mm) или NB-40 за GNB 18V-40.

Как да заредя батерията?

Използвайте едно от изброените зарядни устройства Bosch (GAL 18..., GAX 18V..., GAL 36...). Поставете батерията в зарядното и го включете. Батерията се доставя частично заредена; заредете я напълно преди първата употреба.

Какво да направя, ако инструментът не работи?

Първо проверете дали батерията е поставена и заредена. Уверете се, че инструментът е включен чрез бутона за включване/изключване (1). Ако индикаторът за състояние (2) е оранжев или червен, следвайте процедурата за Нулиране: извадете батерията, почистете зарядното, след това задръжте бутона за нулиране (4) натиснат за 5 секунди.

Как да настроя дълбочината на забиване?

Използвайте копчето за ограничител на дълбочината (20). Завъртете го надясно за по-плитко забиване, наляво за по-дълбоко забиване. След настройката направете тестов изстрел, за да проверите.

Може ли инструментът да закрепва електрически кабели?

Моделът GNB 18V-38 не е предназначен за закрепване на електрически кабели. Вместо това използвайте GNB 18V-40, който приема специални елементи за закрепване с подходящите аксесоари (тесен контактен елемент, магнитен пръстен).

Как да почистя инструмента?

Винаги изваждайте батерията преди почистване. Почиствайте вентилационните отвори с мека четка. За зарядното устройство и контактния елемент използвайте суха кърпа. Препоръчва се редовна поддръжка на всеки 2 години в оторизиран център на Bosch.

Какво означават цветовете на LED индикатора за състояние (2)?

Зелено: готов за работа. Жълто: прегряване. Синьо: твърде студено. Червено/Оранжево: заклещване или блокиране. Циан: претоварване по ток. Магента: препоръчителна поддръжка. Бяло: повреда на сензора (изисква ремонт).

Мога ли да използвам инструмента върху дърво?

Не, инструментът е предназначен за твърди материали като бетон или стомана. Върху дърво (твърде меко) пироните могат да проникнат през детайла и да наранят някого. За дърво използвайте конвенционален пневматичен телбод.

Как да транспортирам инструмента безопасно?

Заключете спусъка с бутона за заключване (5) в дясна позиция. Извадете батерията. Носете инструмента само за дръжката (7), като избягвате да насочвате изпускателния отвор към себе си или други.

Къде мога да намеря резервни части или следпродажбено обслужване?

Посетете онлайн магазина на Bosch (www.bosch-pt.com) за резервни части. В България се свържете с клиентската служба на Bosch на тел. [phone] (локално повикване) или по имейл: [e-mail].

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GNB 18V-38 Professional BOSCH

be Соигинална инструкция

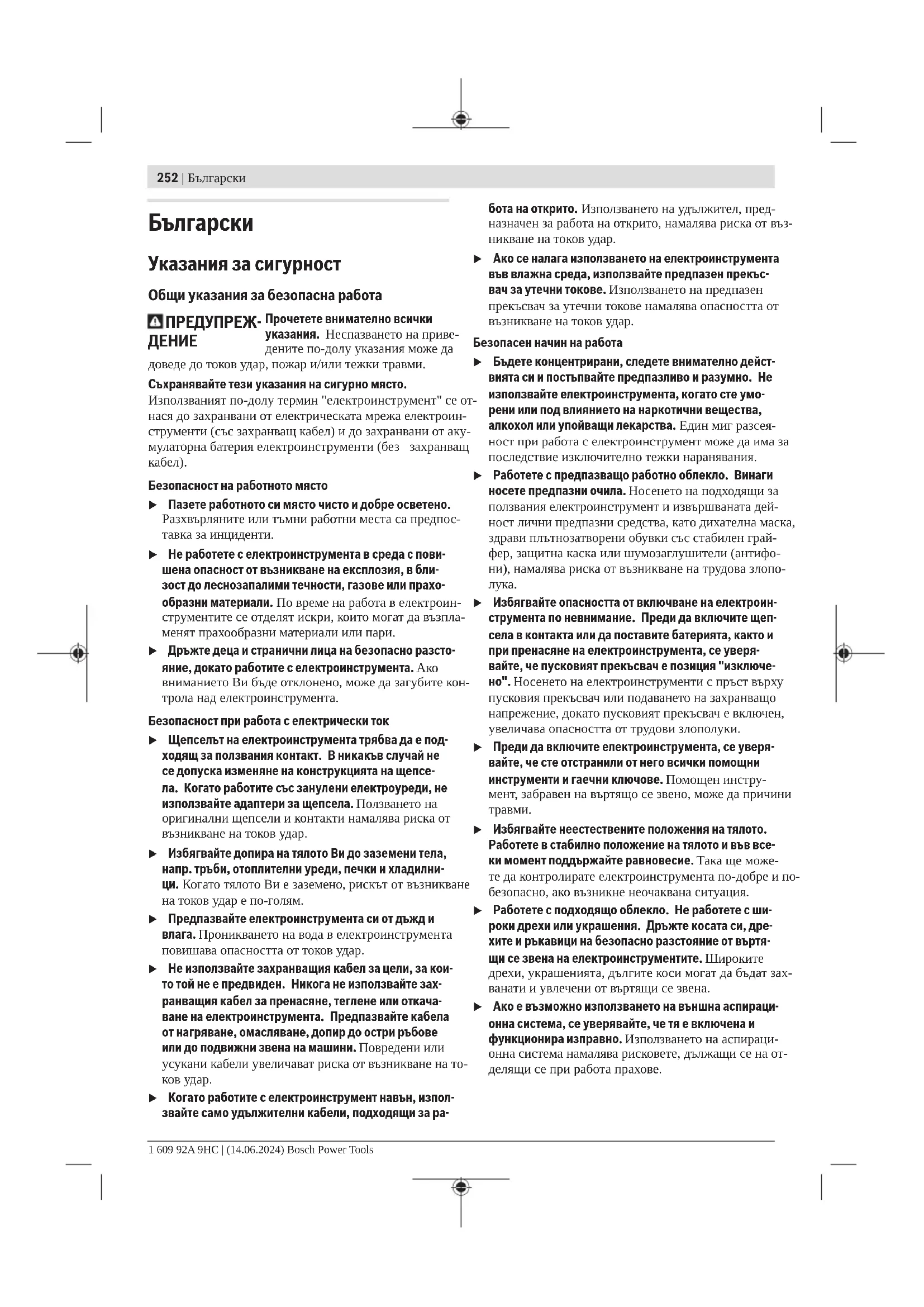

Указания за сигурност

Общи указания за безопасна работа

ПРЕДУПРЕЖ- Прочетете внимателно всички ДЕНИЕ указания. Неспазването на пр дените по-догу указания може

Съхранявайте тези указания на сигурно място.

Използваният по-долу термин "електроинструмент" се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).

Безопасност на работното място

▶ Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпос тавка за инциденти.
▶ Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпла- менят прахообразни материали или пари.
▶ Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.

Безопасност при работа с електрически ток

▶ Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар.
▶ Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.
▶ Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.
▶ Не използвайте захранващия кабел за цели, за които той не е предвиден. Никога не използвайте захранващия кабел за пренасяне, теглене или откачаване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар.
▶ Когато работите с електроинструмент навън, използвайте само удължителни кабели, подходящи за ра-

бота на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар.

Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.

Безопасен начин на работа

▶ Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания.
Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифо- ни), намалява риска от възникване на трудова злополука.
▶ Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверявайте, че пусковият прекъсвач е позиция "изключено". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки.
▶ Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инстру- мент, забравен на въртящо се звено, може да причини травми.
▶ Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и побезопасно, ако възникне неочаквана ситуация.
Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата си, дрехите и ръкавици на безопасно разстояние от въртящи се звена на електроинструментите. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.
▶ Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспирационна система намалява рисковете, дължащи се на отделящи се при работа прахове.

Грижливо отношение към електроинструментите

▶ Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.
He използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран.
▶ Преди да променяте настройките на електроинструмента, да заменяте работни инструменти и до-пълнителни приспособления, както и когато про-дължително време няма да използвате електроинструмента, изключвайте щепсела от захранващата мрежа и/или изваждайте акумулаторната батерия. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.
▶ Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.
▶ Поддържайте електроинструментите си грижливо. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди.
▶ Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко.
▶ Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни условия и операции, които трябва да изпълните. Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки.

Грижливо отношение към акумулаторни електроинструменти

За зареждането на акумулаторните батерии използвайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни устройства за зареждане на неподходящи акумулаторни батерии, съществува опасност от възникване на пожар.

▶ За захранване на електроинструментите използвайте само предвидените за съответния модел акумулаторни батерии. Използването на различни акумулаторни батерии може да предизвика трудова элополука и/или пожар.
▶ Предпазвайте неизползваните акумулаторни батерии от контакт с големи или малки метални предмети, напр. кламери, монети, ключове, пирони, винтове и др.п., тъй като те могат да предизвикат късо съединение. Последствията от късото съединение могат да бъдат изгаряния или пожар.
▶ При неправилно използване от акумулаторна батерия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви попадне електролит, изплакнете мястото обилно с вода. Ако електролит попадне в очите Ви, след незабавно обилно изплакване потърсете помощ от лекар. Електролитьт може да предизвика изгаряния на кожата.

Поддържане

Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента.

▶ Винаги допускайте, че инструментът има пирони. Небрежното боравене с такера може да доведе до нео- чаквано изстрелване на пирони и персонално нараня- ване.
▶ Не насочвайте инструмента към себе си или към ня- кой наблизо. Неочакваното активиране ще освободи пироните и ще причини нараняване.
▶ Не активирайте инструмента докато не е плътно поставен към детайла. Ако инструментът не е в контакт с детайла, пиронът може да се отклони от вашата цел.
▶ Разкачете инструмента от електрозахранването при блокиране на пирон в инструмента. Докато отстранявате блокиран пирон, такерът може инцидентно да се активира, ако е включен.
▶ Бъдете внимателни при изкарване на блокиран пирон. Механизмът може да е под натиск и пиронът да се изкара със сила при опит за освобождаване на блокаж.

Допълнително указание за безопасност за GNB 18V-38:

He използвайте този такер за закрепване на електрически кабели. Той не е предназначен за инсталация на електрически кабели и може да повреди изолацията на електрическите кабели и да причини електрически удар или рискове от пожар.

Допълнително указание за безопасност за GNB 18V-40:

▶ При закрепване на електрически кабели се уверявайте, че кабелите не са под напрежение. Дръжте

такера само за изолираните повърхности за хвашане. Използвайте само гвоздеи, проектирани за инсталация на електрически кабели. Инспектирайте дали гвоздеят не е повредил изолацията на електрическите кабели. Гвоздей, който поврежда изолацията на електрическите кабели, може да доведе до електрически удар и риск от пожар.

▶ Разкачете такера от електрозахранването при за- реждане и изкарване на пирони, регулирания или смяна на аксесоари. Такерът може да се активира ин- цидентно, ако е свързан към източник на електрозах- ранване, което може да доведе до персонално нараня- ване.
▶ Внимавайте при боравене с пирони, особено при зареждане и изкарване. Пироните имат остри върхове, които могат да доведат до персонално нараняване.
▶ Пазете пръстите далеч от спусъка когато не използвате този такер и при придвижване от една работна позиция към друга. Неочакваното активиране ще изкара пион, което може да доведе до персонално нараняване.
Kogato изпълнявате операция, при която съществува опасност пиронът да засегне скрити под повърхността проводници под напрежение, дръжте такера само за електролизираните повърхности на ръкохватките. При контакт на пирон с проводник под напрежение е възможно напрежението да се предаде по металните детайли на такера и това да предизвика токов удар.
Дръжте такера със здравхват по време на работа. Неконтролираното отскачане на такера може да доведе до неволно активиране, което може да доведе до персонално напрежение.
Дръже всички части на тялото като ръце и крака и др. далеч от посоката на изстрелване на инструмента. Пиронът може да проникне през обработваемия детайл и през всеки обект зад него, което може да доведе до персонално нараняване.
Kogato използвате такера, пазете всички части на тялото като ръце и крака и др. далеч от зоната, където пироните се изстрелват в работния детайл. Пиронът може да се отклони и да излезе от обработваемия детайл, което може да доведе до персонално нараняване.
▶ Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопроводи, или се обърнете към съответното местно снабдително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика пожар и токов удар. Увреждането на газопровод може да доведе до експлозия. Увреждането на водопровод предизвиква значителни материални щети.
▶ При повреждане и неправилна експлоатация от акумулаторната батерия могат да се отделят пари. Акумулаторната батерия може да се запали или да експлодира. Погрижете се за добро проветряване и

при оплаквания се обърнете към лекар. Парите могат да раздразнят дихателните пътища.

▶ Не променяйте и не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение.
▶ Акумулаторната батерия може да бъде повредена от остри предмети, напр. пирони или отвертки, или от силни удари. Може да бъде предизвикано вътрешно късо съединение и акумулаторната батерия може да се запали, да запуши, да експлодира или да се прегрее.
Използвайте акумулаторната батерия само в продукти на производителя. Само така тя е предпазена от опасно за нея претоварване.

Предпазвайте акумулаторната батерия от високи температури, напр. вследствие на продължително излагане на директна слънчева светлина, огън, мръсотия, вода и овлажняване. Има опасност от експлозия и късо съединение.

▶ Не използвайте електроинструмента и пироните върху много меки материали (напр. дърво, леки строителни материали). Пироните могат да пробият долната основа и да доведат до наранявания.
He използвайте електроинструмента и пироните върху много твърди материали (напр. високоякостна стомана, много твърд естествен камък), както и върху видове бетон с висока якост на натиск, респ. със скални фракции с много висока якост на натиск. Ако материалът е прекалено твърд, пиронът може да отскочи, да се счупи и да уцели Вас или други хора и да доведе до наранявания.

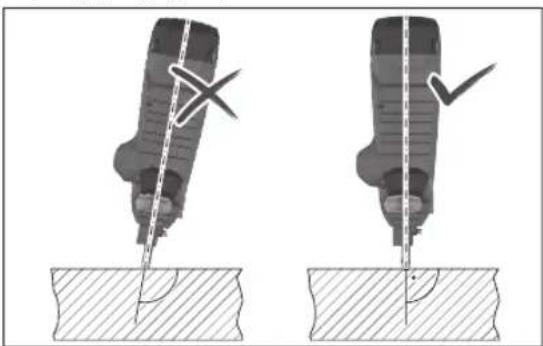

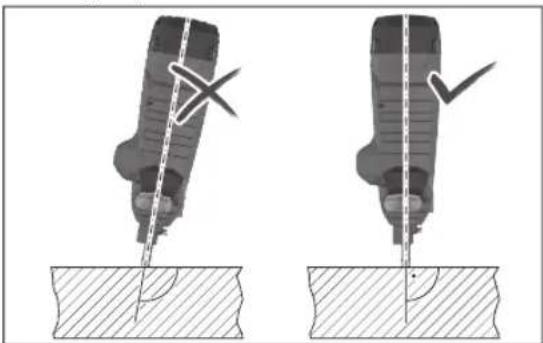

▶ Никога не дръжте електроинструмента под остъръгъл към основата. Електроинструментът трябва да е отвесно към основата. Върху основата не трябва да има замърсявания.
▶ Не деактивирайте или отстранявайте контактния елемент. Контактният елемент служи като механизъм за безопасност, за да се намали рискът от неволно активиране. Деактивирането на тези компоненти може да доведе до неволно активиране.
▶ Използвайте електроинструмента само когато контактният елемент функционира правилно. Ако кон-

тактният елемент е дефектен, електроинструментът може да се активира неочаквано.

▶ Винаги първо пълнете пирони в пълнителя на електроинструмента, преди да поставяте акумулаторната батерия. Така се намалява риска по погрешка да забиете пирон и да нараните себе си или друг човек.
▶ Никога не забивайте пироните в близост до запалими материали. При някои видове пирони по време на забиване могат да изскочат искри от контактния елемент.

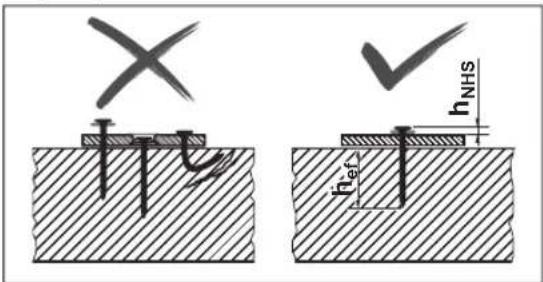

▶ Не забивайте пирон върху друг пирон. Това може да доведе до отклоняване на пирона или до неочаквана реакция от електроинструмента.

Описание на продукта и дейността

Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безопасност и указанията за работа могат да имат за последствие токов удар, пожар и/или тежки травми.

Моля, имайте предвид изображенията в предната част на ръководството за работа.

Употреба по предназначение

Електроинструментът е предназначен за забиване на пирони в твърди материали като бетон (напр. излят бетон, пресовани фуги) и стомана (напр. строителна стомана, топло валцувана стомана).

Електроинструментът не бива да се използва върху много меки повърхности (напр. дърво, леки строителни материали) или много твърди повърхности (напр. високоякостна стомана). Върху следните повърхности електроинструментът също не бива да се използва: естествен камък, вертикални хоросанови фуги, кухи блокове, керемиди, гледжосани керемиди, стъкло, закалена стомана, инструментална стомана, пружинна стомана, чугун, заваръчни шевове.

Проверявайте пригодността на основата преди употреба (вж. „Проверка на пригодността на основата“, Страница 258).

Електроинструментът е предназначен само за ръчно водене.

Измервателният уред е предназначен за използване в затворени помещения.

Изобразени елементи

Номерирането на изобразените компоненти се отнася до изображението на електроинструмента на графичната страница.

(1) Пусков прекъсвач (потребителски интерфейс)
(2) Индикатор за състоянието на електроинструмента (потребителски интерфейс)
(3) Индикатор за състоянието на акумулаторната батерия (потребителски интерфейс)

(4) Бутон Нулиране (потребителски интерфейс)

(5) Превключвател за отблокиране на спусъка

(6) Спусък

(7) Ръкохватка (изолирана повърхност за захващане)

(8) Потребителски интерфейс

(9) Бутон за отключване на акумулаторната батерия ^a)

(10) Акумулаторна батерия ^a)

(11) Лост за отключване на пълнителя

(12) Пълнител

(13) Опорно краче

(14) Избутвач на пълнителя

(15) Бутон за избутвача на пълнителя

(16) Копче за деблокиране на контактния елемент

(17) Стандартен контактен елемент

(18) Изходен отвор

(19) Работна лампа

(20) Прекъсвач дълбочинен ограничител

(21) Пробоен шифт

(22) Лента с пирони ^a)

(23) Контактен елемент тесен (GNB 18V-40)

(24) Магнитен пръстен (GNB 18V-40)

(25) Кука за окачване

a) Тази принадлежност не спада към стандартния обем на доставката.

Технически данни

Акумулаторен такер GNB 18V-38 GNB 18V-40
Каталожен номер		3 601 JL7 000 3 601 JL7 001
Номинално напрежение V= 18 18
Система за активиране Единично активиране спредпазител			Единично активиране спредпазител
Макс. честота на забиване (с акумулаторна батерия ≥ 4 Ah)	s^-1	2	2
Крепежен елемент
– Вид Пирон Пирон

256 | Български

– Дължина mm 13–38 13–40
– Диаметър на тялото mm 2,7–3 2,7–3
Капацитет на стандартен пълнител Пирони 22 22
Размери без акумулаторна батерия (дължина × шири-на × височина)	mm 405 × 138 × 309 405 × 138 × 309
Тегло с акумулаторна батерия ^A)	kg 4,4–5,4 4,4–5,4
Тегло без акумулатор kg 4,1 4,1
Препоръчителна температура на околната среда при зареждане	°C 0 ... +35 0 ... +35
разрешена температура на околната среда по време на работа ^B)	°C –5 ... +50 –5 ... +50
разрешена температура на околната среда по време на съхранение	°C –20 ... +50 –20 ... +50
съвместими акумулаторни батерии		GBA 18V...ProCORE18V...
препоръчителни акумулаторни батерии за пълна мощ-ност		ProCORE18V...≥ 4 Ah
препоръчителни зарядни устройства		GAL 18...GAX 18V...GAL 36...

A) в зависимост от използваната акумулаторна батерия
В) Ограничена мощност при температури <0 °C.
Стойностите могат да варират според продукта и да зависят от условията на употреба и на околната среда. Допълнителна информация на www.bosch-professional.com/wac.

Информация за излъчван шум и вибрации

Стойностите на емисии на шум са установени съгласно EN 60745-2-16.

Равницето А на генерирания шум от електроинструмента обикновено е: равнище на звуковото налягане 85 dB(A); мощност на звука 96 dB(A). Неопределеност K = 3 dB.

Пълната стойност на вибрациите a_n (векторната сума по трите направления) и неопределеността К са определени съгласно EN 60745-2-16:

$$ a _ {n} = 5, 7 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$

Посочените в това ръководство за експлоатация ниво на вибрациите и стойност на емисия на шум са измерени съгласно процедура, определена и може да служи за сравняване с други електроинструменти. Те са подходящи също така за предварителна оценка на емисиите на вибрации и шум.

Посочените ниво на вибрациите и стойност на емисии на шум са представителни за основните приложения на електроинструмента. Ако обаче електроинструментът бъде използван за други дейности, с различни работни инструменти или без необходимото техническо обслужване, нивото на вибрациите и стойността на емисии на шум може да се различават. Това би могло значително да увеличи вибрациите и шума през периода на ползване на електроинструмента.

За по-точното оценяване на вибрациите и шума трябва да се отчитат и периодите, в които електроинструментът е

изключен или работи на празен ход. Това би могло значително да намали емисиите на вибрации и шум през периода на ползване на електроинструмента.

Предписвайте допълнителни мерки за предпазване на работащия с електроинструмента от въдействието на вибрациите, например: техническо обслужване на електроинструмента и работните инструменти, поддържане на ръцете топли, целесьобразна организация на работните стъпки.

Акумулаторна батерия

Bosch продава акумулаторни инструменти и без акумулаторна батерия. Дали в обема на доставката на Вашия електрически инструмент се съдържа акумулаторна батерия, можете да научите от опаковката.

Зареждане на акумулаторната батерия

▶ Използвайте само посочените в раздела Технически данни зарядни устройства. Само тези зарядни устройства са подходящи за използваната във Вашия електроинструмент литиево-йонна акумулаторна батерия.

Указание: Литиево-йонните акумулаторни батерии се доставят частично заредени поради международните предписания за транспорт. За да се гарантира пълната мощност на акумулаторната батерия, заредете я напълно преди първата употреба.

Поставяне на акумулаторната батерия

Вкарайте заредената акумулаторна батерия в гнездото за акумулаторна батерия докато усетите прещракване.

Изваждане на акумулаторната батерия

За изваждане на акумулаторната батерия натиснете бутона за освобождаване и издърпайте акумулаторната батерия. При това не прилагайте сила.

Акумулаторната батерия разполага с 2 степени на застопоряване, с което се предотвратява изпадането й при натискане по невнимание на деблокиращия бутон. Когато акумулаторната батерия е поставена в електроинструмента, се придържа в нужната позиция от пружина.

Индикатор за акумулаторната батерия

Указание: Не всеки тип акумулаторна батерия разполага с индикатор за състоянието на зареждане.

Зелените светодиоди на индикатора за акумулаторната батерия показват степента на зареденост на акумулаторната батерия. Поради съображения за сигурност проверката на степента на зареденост е възможна само когато електроинструментът е в покой.

За да видите степента на зареденост на батерията, натиснете бутона за индикация или. Това е възможно също и при извадена акумулаторна батерия.

Ако след натискане на бутона за индикация не свети нито един светодиод, акумулаторната батерия е повредена и трябва да бъде заменена.

Състоянието на зареждане на акумулаторната батерия се показва и на потребителския интерфейс (вж. „Индикатори за състоянието“, Страница 261).

Акумулаторна батерия модел GBA 18V...

Светодиод Капацитет

Непрекъснато светене 3 × зелено 60–100 %

Непрекъснато светене 2 × зелено 30–60 %

Непрекъснато светене 1 × зелено 5–30 %

Мигаща светлина 1 × зелено 0–5 %

Акумулаторна батерия модел ProCORE18V...

Светодиод Капацитет

Непрекъснато светене 5 × зелено 80–100 %

Светодиод Капацитет

Непрекъснато светене 4 × зелено 60–80 %

Непрекъснато светене 3 × зелено 40–60 %

Непрекъснато светене 2 × зелено 20–40 %

Непрекъснато светене 1 × зелено 5–20 %

Мигаща светлина 1 × зелено 0–5 %

Указания за оптимална работа с акумулаторната батерия

Предпазвайте акумулаторната батерия от влага и вода.

Съхранявайте акумулаторната батерия само в температурния диапазон от -20^ до 50^ . Напр. не оставяйте акумулаторната батерия през лятото в автомобил на слънце.

Периодично почиствайте вентилационните отвори на акумулаторната батерия с мека чиста и суха четка.

Съществено съкратено време за работа след зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена.

Спазвайте указанията за бракуване.

Монтиране

Изваждайте от електроинструмента акумулаторната батерия преди всякакви дейности по електроинструмента (напр. поддръжка, смяна на инструмент и др.). Съществува опасност от нараняване при задействане на пусковия прекъсвач по невнимание.

Поставяне/смяна на пълнител (вж. фиг. А)

Поставете пълнителя (12) в електроинструмента и го фиксирайте.

За смяна на пълнителя натиснете лоста за отключване (11) по посока на часовника. Извадете пълнителя от електроинструмента с леко завъртане.

Пълнене/изпзване на пълнителя (вж. фиг. В)

▶ Внимавайте при боравене с пирони, особено при зареждане и изкарване. Пироните имат остри върхове, които могат да доведат до персонално нараняване.

▶ Използвайте само пирони, които са препоръчани от Bosch за Вашия електроинструмент. Използването на неразрешени пирони може да повреди електроинструмента и да причини наранявания.

Дръжте електроинструмента по време на всякакви дейности по пълнителя така, че изходният отвор (18) да не е насочен нито към Вашето тяло, нито към други хора.

Избиране на пирони според целта на употреба:

258 | Български

Обозначение	Каталожен номер	Подходящо за	Дължина (mm)	Диаметър (mm) Материал Цвят на лента-Тяло Глава		та с пирони
NB-16 1 600 A02 F4K Бетон 16 2,7					6,25 Въглеродна	син
NB-19 1 600 A02 F4L 19			____	(гладък)		стомана, гал-ванично по-цинкована
NB-25 1 600 A02 F4M 25			____
NB-32 1 600 A02 F4N 32			____
NB-38 1 600 A02 F4P 38			____
NK-35 1 600 A02 F4R 35 2,7
				(рифелован)
NM-13 1 600 A02 F4S Стомана 13 3						черен
NM-16 1 600 A02 F4T 16			____	(стъпенчат)
NM-19 1 600 A02 F4U 19

GNB 18V-40:

NB-40 1 600 A02 R7F Бетон 40 2,7(гладък)	6,25 Въглеродна	син
	стомана, гал-ванично по-цинкована

Пълнене на пълнителя:

– Почиствайте при нужда избутвача на пълнителя (14) и пълнителя (12), напр. с четка.
– Натиснете бутона (15) върху избутвача на пълнителя (14) и го избутайте до фиксиране в посока на отвора на пълнителя.
- Избутайте подходяща лента с пирони (22) в отвора на пълнителя. Стандартният пълнител може да се напълни с максимум 2 ленти с пирони, разширеният пълнител (принадлежност) - с 4.
– Натиснете бутона (15) върху избутвача на пълнителя (14) и го избутайте до упор напред.

Указание: Ако в пълнителя (12) има само още 2 пирона, контактният елемент (17) вече не може да се натиска и не може да се задейства процес на забиване. Напълнете пълнителя.

Изпразване на пълнителя:

– Натиснете бутона (15) върху избутвача на пълнителя (14) и го избутайте до фиксиране в посока на отвора на пълнителя.
- Завъртете пълнителя така, че лентата с пирони (22) да може да се плъзне от отвора на пълнителя.

Изваждане/смяна на контактния елемент (вж. фиг. С)

Контактният елемент може да се сваля за почистване или смяна.

GNB 18V-38: Използвайте само стандартния контактен елемент (17).

GNB 18V-40: Използвайте според целта на употреба подходящия контактен елемент:

- Стандартният контактен елемент (17) е подходящ за забиване на пирони и (в комбинация с магнитния пръстен (24)) за поставяне на крепежни елементи от стомана.

– Тесният контактен елемент (23) е подходящ за поставяне на крепежни елементи от пластмаса.

Извадете акумулаторната батерия (10). Изпразнете пълнителя (12) и го свалете.

Изтеглете копчето за деблокиране (16) на контактния елемент и след това изтеглете контактния елемент (17), респ. (23) от електроинструмента.

Включване/изключване

За включване на електроинструмента натиснете пусковия прекъсвач (1) върху потребителския интерфейс докато потребителският интерфейс не светне.

За изключване на електроинструмента натиснете отново пусковия прекъсвач (1).

Електроинструментът се изключва автоматично след 30 min, ако не се използва.

Проверка на пригодността на основата

Проверете пригодността на основата преди зареждане на електроинструмента с пирони или преди затягане.

Основата трябва да е равна и без остатъци.

За да се провери твърдостта на материала на основата, използвайте пирон като опорен център. Забийте го с чук със силен удар върху материала. Проверете резултата:

– Върхът на пирона е затъпен: Основата е твърде здрава и не е подходяща, пиронът може да отскочи.
- Материалът се разцепва или раздробява: Основата е твърде чуплива и не е подходяща. Частици могат да ударят Вас или други лица или пиронът може да пробие напълно основата.

• Пиронът потъва при удар с чук в основата: Основата е твърде мека и не е подходяща, пиронът може да пробие напълно основата.
  – Пиронът оставя малка вдлъбнатина в основата: Основата е подходяща за закрепване.

Активиране на процеса на забиване

• Включете електроинструмента.
  – Натиснете превключвателя за отблокиране (5) наляво, за да деблокирате спусъка (6) (вж. фигур. D).
  – Внимавайте за това, да държите електроинструмента със здрав хват върху ръкохватката (7).
• Натиснете контактния елемент (17) до упор върху основата. При натиснат контактен елемент работната светлина (19) светва и позволява осветяването на работното място при неблагоприятни условия на осветление.
  – След това за кратко натиснете спусъка (6) и го пуснете отново. При това в основата се забива пирон.
  – Указание: Спусъкът (6) трябва да се натисне в рамките на 2 s след натискане на контактния елемент (17). В противен случай електроинструментът преминава в осигурено състояние и процесът на забиване трябва да се рестартира.
• За последващ процес на забиване повдигнете докрай електроинструмента от основата и го поставете на следващото желано място.
• Обезопасявайте при работни паузи и в края на работа- та спусъка (6) като натискате превключвателя за отблокиране (5) надясно (вж. фигур. D).

Указание: Обезопасяването предотвратява активирането, ако контактният елемент (17) не е напълно натиснат или спусъкът (6) между процесите на забиване не се отпуска.

Указания за работа

Изваждайте от електроинструмента акумулаторната батерия преди всякакви дейности по електроинструмента (напр. поддръжка, смяна на инструмент и др.). Съществува опасност от нараняване при задействане на пусковия прекъсвач по невнимание.

Проверявайте преди всяко начало на работата безупречното функциониране на предпазните и активиращи съоръжения, както и стабилното положение на всички винтове и гайки.

Веднага разкачете дефектния или работещият с проблеми електроинструмент от енергозахранването и се свържете с оторизиран клиентски сервис на Bosch.

Не извършвайте манипулации по електроинструмента, които не са предписани. Не демонтирайте или блокирайте части от електроинструмента. Не извършвайте "аварийни ремонти" с неподходящи средства.

Избягвайте всякакво отславване и повреда на електроин- струмента, напр. чрез:

- щамповане или гравиране,

– неразрешени от производителя мерки по преоборудване,
– изпускане върху или влачене по пода,
- използване като чук,
– всякакъв вид действие с упражняване на сила.

При дълги работни паузи или в края на работата изключвайте електроинструмента, изваждайте акумулаторната батерия и изпразвайте по възможност пълнителя.

Предписания за процесите на забиване

Спазвайте при закрепванията предписанията на производителя на материалите, които ще се закрепват, както и строителните планове на подизпълнителите.

Проверявайте какво има под или зад Вашия обработваем детайл. Не поставяйте пирони в стени, тавани или подове, ако зад тях има хора. Пироните могат да пробият основата и да наранят някого.

Пироните трябва винаги да се забиват отвесно в основата.

Не поставяйте пирон върху вече забит пирон. При това пиронът може да се деформира, пироните могат да се заклещят или електроинструментът да се премести неконтролирано.

h hNHS hEff

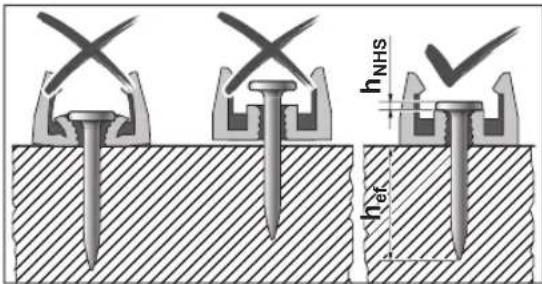

Проверявайте дали пироните са правилно поставени. За сигурно закрепване те не трябва да са нито твърде високо, нито твърде ниско, както и не бива да са огънати.

h_{NHS} h_{ef}

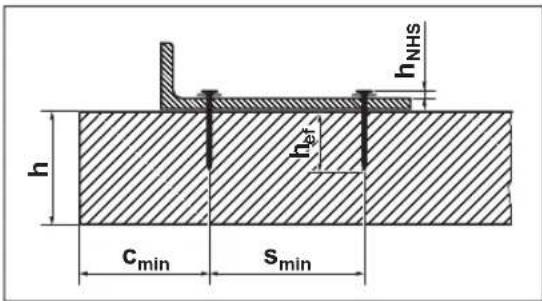

GNB 18V-40: Проверете при поставянето на крепежните елементи също така дали пироните се забиват правилно. Ако бетонът се повреди от неуспешни процеси на забиване, той трябва да се ремонтира според общоприетите правила.

h h_NHS h_eff c_min s_min

Следните данни можете да получите от документацията на пироните на Bosch на адрес http://www.bosch-pt.com:

• разстояние глава на пирона h NHS
• ефективна дължина на анкериране h ef
• минимална дебелина на бетонния елемент h
• минимално разстояние между два пирона s min
• минимално разстояние до ръба c min
  – препоръчителни натоварвания

Поставяне на крепежни елементи (GNB 18V-40) (вж. фигур. E-F)

Можете да поставяте с електроинструмента отделни крепежни елементи от пластмаса или стомана върху основата.

Примери за крепежни елементи:

Каталожен номер	Описание
1 600 A03 2G6 Затегателна скоба за тръби 16 mm
1 600 A03 2G7 Затегателна скоба за тръби 20 mm
1 600 A03 2G8 Затегателна скоба за тръби 25 mm
1 600 A03 2G9 Затегателна скоба за тръби 32 mm
1 600 A03 2GA Затегателна скоба за тръби 40 mm

1 600 A03 2GD Кабелен държач за 20 кабела

1 600 A03 2GE Кабелен държач за 40 кабела

1 600 A03 2GF Държач на кабелни снопо- ве

1 600 A03 2GG Кабелен сноп 8-32 mm

Пълният асортимент от Bosch крепежни елементи ще откриете на адрес www.bosch-pt.com.

▶ Използвайте само крепежни елементи, които са препоръчани от Bosch за Вашия електроинструмент. Използването на неразрешени крепежни елементи може да повреди електроинструмента и да причини наранявания.

За крепежни елементи от пластмаса използвайте тесния контактен елемент (23) (вж. фигур. Е).

За крепежни елементи от стомана използвайте стандартния контактен елемент (17) (вж. фиг. F). Избутайте магнитния пръстен (24) странично върху върха на контактния елемент и го фиксирайте.

Поставете крепежен елемент с предвидения отвор за пирон върху контактния елемент (23) респ. магнитния пръстен (24).

▶ Винаги поставяйте само по един крепежен елемент. Няколко елемента един върху друг могат да доведат до наранявания или повреди.

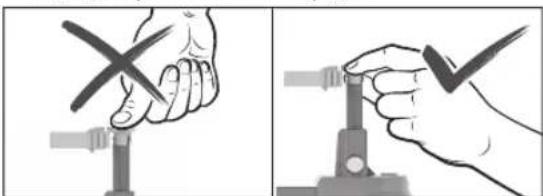

Дръжте ръцете си винаги странично от изходния от- вор при поставяне на крепежния елемент. Насоч- вайте изходния отвор винаги далеч от себе си и други хора. Не натискайте контактния елемент на- вътре. Дръжте пръстите си далеч от спусъка. Чрез неволно активиране може да се освободи пирон, кое- то да доведе до наранявания или повреди на електро- инструмента.

Притиснете контактния елемент с поставения крепежен елемент към основата. Активирайте както обичайно процеса на забиване.

Регулиране на дълбочинния ограничител

Настройте дълбочината на забиване с прекъсвача на дълбочинния ограничител (20) така, че да се достигне правилната стойност за разстоянието на главата на пирона

Пирон твърде дълбоко: Натиснете прекъс- вача на дълбочинния ограничител (20) на- дясно.

Ако пироните продължават да се забиват твърде надълбоко, използвайте по-дълги пи-

Пирон недостатъчно дълбоко: Натиснете прекъсвача на дълбочинния ограничител (20) наляво.

Ако пироните продължават да се забиват недостатъчно надълбоко, използвайте по-къси

пирони.

Отстраняване на заклещвания/нулиране

Отстранявайте заклещванията, ако индикаторът за статус (2) свети в червено или оранжево или ако пироните вече не се забиват правилно.

– Извадете акумулаторната батерия (10). Изпразнете пълнителя (12) и го свалете. Свалете контактния елемент (17).
– Проверете пълнителя (12) и отстранете мръсотията, остатъците и чуждите тела.
– Проверете контактния елемент (17) и отстранете пироните, тресчиците, остатъците и чуждите тела с пробойния щифт (21). Внимавайте контактният елемент да не се повреди.
– Отново поставете един след друг контактния елемент (17), пълнителя (12) и акумулаторната батерия (10).
– Натиснете бутона (15) върху избутвача на пълнителя (14) и го избутайте до фиксиране в посока на отвора на пълнителя.
- Включете електроинструмента.
- Натиснете бутона Reset (4) за 5 s докато индикаторът Статус (2) не започне да мига.
– Притиснете контактния елемент (17) към дървено блокче или подобно и натиснете спусъка (6). Така моторът може да постави ударника в правилната позиция.
- Ако се установи друга грешка, електроинструментът не се връща в нормален режим, а другата грешка се показва в индикатора за статуса (2).

Индикатори за състоянието

Цвят на индикатора Значения/причина Решениеза състоянието (2)
Зелен Електроинструментът е готов за работа. –
Жълт Защита от прегряване: моторът илиелектрониката са твърде топли.	Оставете електроинструмента да се охлади. Ако моторът и електрониката са в рамките на работната температура, електроинструментът автоматично се връщакъм нормалната работа.

262 | Български

Цвят на индикатора за състоянието (2)	Значения/причина Решение
Син Защита от студ: Електроинструментът е твърде студен.		Оставете електроинструмента да се темперира в топла среда. Ако моторът и електрониката са в рамките на работната температура, електроинструментът автоматично се връща към нормалната работа.
Червен Установено блокиране: Ударникът не може да се върне към правилната позиция.		Отстранете блокирането (вж. „Отстраняване на заклещвания/нулиране“, Страница 261).
Оранжево Моторът е блокирал: Ударникът не може да се доведе до правилната позиция.		Отстранете блокирането (вж. „Отстраняване на заклещвания/нулиране“, Страница 261).
Циан Защита от превишен ток: Моторът изразходва твърде много ток.		Проверете електроинструмента за блокиране или силно замърсяване и ги отстранете (вж. „Отстраняване на заклещвания/нулиране“, Страница 261).Ако грешката продължи, обърнете се към оторизиран клиентски сервис за електроинструменти на Bosch.
Магента (3 s, след това в зелено)	Препоръчва се поддръжка: твърде висока стойност на грешки (напр. огънати пирони или недостатьчна дълбочина на проникване)	Обърнете се към оторизиран клиентски сервис за електроинструменти на Bosch.
Бял Грешка с електрониката или сензорите Електроинструментът е приведен в осигурено състояние и не може да се използва. Обърнете се към оторизиран клиентски сервис за електроинструменти на Bosch.

Индикатор за акумулаторната Капацитет батерия (3)

Непрекъснато светене 5× зелено 80–100 %

Непрекъснато светене 4× зелено 60–80 %

Непрекъснато светене 3× зелено 40–60 %

Непрекъснато светене 2× зелено 20–40%

Непрекъснато светене 1× зелено 5–20 %

Мигаща светлина 1× зелено 0–5 %

Поддържане и сервис

Поддържане и почистване

Изваждайте от електроинструмента акумулаторната батерия преди всякакви дейности по електроинструмента (напр. поддръжка, смяна на инструмент и др.). Съществува опасност от нараняване при задействане на пусковия прекъсвач по невнимание.
▶ За да работите качествено и безопасно, поддържайте електроинструмента и вентилационните му отвори чисти.

Ако електроинструментът е бил съхраняван без използване за 2 години или повече, се препоръчва поддръжка в оторизиран клиентски център за Bosch електроинструменти.

Отстраняване на повреди

Проблем Причина Помощ
Електроинструментът не ре-агира.	Не е поставена акумулатор-на батерия или последната е изтощена	Поставете заредена акумулаторна батерия.
	Акумулаторната батерия и/или електроинструментът са извън работната температу-ра	Оставете акумулаторната батерия и електроинструмента да се темперират до работна температура.
	Електроинструментът не е включен	Включете електроинструмента с пусковия прекъсвач (1)върху потребителския интерфейс.
Не е активиран процес на за-биване	≤ 2 пирона в пълнителя (12)	Напълнете пълнителя (12).

	Спусъкът (6) е блокиран	Натиснете превключвателя за отблокиране (5) наляво, за да деблокирате спусъка (6).
	Работната последователност не е правилно извършена	Спазвайте правилната работна последователност:– Повдигнете контактния елемент (17) от основата.– Отпуснете спусъка (6).– Притиснете контактния елемент отвесно върху основа-та.– Натиснете спусъка в рамките на 2 с след притискането на контактния елемент.
Пиронът не е достатъчно дълбоко.	Електроинструментът е твър-де студен	Оставете електроинструмента да се темперира до работна температура.
	Дълбочинният ограничител е грешно настроен	Натиснете прекъсвача на дълбочинния ограничител (20) наляво.
	Твърде дълъг пирон Използвайте по-къси пирони. Спазвайте подходящата за Вашето приложение ефективна дължина на анкерране h_ef .
	Основата е прекалено твър-да	Използвайте алтернативни методи на закрепване, като напр. дюбели.
Пиронът е твърде надълбо-ко.	Дълбочинният ограничител е грешно настроен	Натиснете прекъсвача на дълбочинния ограничител (20) надясно.
	Твърде къс пирон Използвайте по-дълги пирони. Спазвайте подходящата за Вашето приложение ефективна дължина на анкерране h_ef .
	Основата е твърде мека Използвайте алтернативни методи на закрепване, като напр. дюбели.
Пиронът се огъва или се чу-пи.	Електроинструментът е пос-тавен накриво върху основа-та	Поставете електроинструмента отвесно върху основата. При равна основа използвате опорното краче (13) за из-равняване.
	Твърде дълъг пирон Използвайте по-къси пирони. Спазвайте подходящата за Вашето приложение ефективна дължина на анкерране h_ef .
	Основата е прекалено твър-да	При бетон с твърди закрепвания се опитайте да извършите закрепване на друго място.В противен случай използвайте алтернативни методи на закрепване, като напр. дюбели.
Пиронът не се задържа в сто-мана.	Стоманената основа е твър-де тънка	Използвайте алтернативни методи на закрепване, като напр. винтове.
Пиронът е блокиран в кон-тактния елемент или контак-ният елемент остава в при-тисната позиция.	Блокиране в контактния еле-мент (напр. поради чуждо тяло или мръсотия)	Отстранете блокирането (вж. „Отстраняване на заклещва-ния/нулиране“, Страница 261).
Твърде висока стойност на грешки	Основата е прекалено твър-да	Използвайте алтернативни методи на закрепване, като напр. дюбели.
	Ударникът е износен Предайте електроинструмента за ремонт в оторизиран клиентски сервис за електроинструменти на Bosch.
Пироните не се изплъзват от пълнителя.	Пълнителят е замърсен	Почистете пълнителя (12), напр. с четка.
Клиентска служба и консултация относно употребатаСервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относ-		но резервни части. Покомпонентни чертежи и информа-ция за резервните части ще откриете и на:www.bosch-pt.comЕкипът по консултация относно употребата на Bosch ще

Bosch Power Tools 1 609 92A 9HC | (14.06.2024)

Ви помогне с удоволствие при въпроси за нашите продукти и техните аксесоари.

Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.

България

Robert Bosch SRL

Тел.: [phone] (Български)

Други сервисни адреси ще откриете на:

Препоръчителните литиево-йонни акумулаторни батерии трябва да изпълняват изисквания за транспортиране на опасни товари. Акумулаторните батерии могат да бъдат транспортирани от потребителя на публични места без допълнителни разрешителни.

При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специални изисквания към опаковането и обозначаването им. За целта при подготовката на пакетирането се консултирайте с експерт в съответната област.

Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с ле- пящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допълнителни национални предписа- ния.

Бракуване

Електроинструментите, акумулаторните батерии и допълнителните приспособления трябва да бъдат предавани за оползотворяване на съдържащите се в тях суровини.

Не изхвърляйте електроинструменти и акумулаторни или обикновени батерии при битовите отпадъци!

Само за страни от ЕС:

Негодните за употреба електроинструменти и дефектните или изразходвани акумулаторни/обикновени батерии трябва да се изхвърлят разделно. Използвайте предвидените системи за събиране.

При неправилно изхвърляне старите електрически и електронни уреди поради възможното наличие на опасни вещества могат да окажат вредни влияния върху околната среда и човешкото здраве.

Акумулаторни или обикновени батерии:

Литиево-йонни:

Моля, спазвайте указанията в раздела Транспортиране (вж. „Транспортиране“, Страница 264).

Македонски

LED-светилки Капацитет

LED-светилки Капацитет

Трајно светло 2 × зелено 30–60 %

Трајно светло 1 × зелено 5–30 %

Трепкаво светло 1 × зелено 0–5 %

LED-светилки Капацитет

Совети при работеьето
