Typ produktu	Zszywacz bezprzewodowy
Marka i model	Bosch GNB 18V-38 Professional
Wymiary (Dł × Szer × Wys)	405 × 138 × 309 mm
Masa bez baterii	4,1 kg
Masa z baterią	4,4–5,4 kg (w zależności od baterii)
Napięcie znamionowe	18 V
Typ kompatybilnej baterii	Litowo-jonowa GBA 18V... / ProCORE18V...
Zalecane ładowarki	GAL 18..., GAX 18V..., GAL 36...
Typ zszywek/gwoździ	Gwoździe Bosch (NB, NK, NM) lub NB-40 (GNB 18V-40)
Długość gwoździ	13–38 mm (GNB 18V-38) / 13–40 mm (GNB 18V-40)
Średnica trzpienia	2,7–3 mm
Pojemność magazynka	Do 22 gwoździ (2 taśmy)
Maks. częstotliwość wbijania	2 gwoździe na sekundę (z baterią ≥ 4 Ah)
System wyzwalania	Uderzenie po uderzeniu z sekwencją bezpieczeństwa
Kompatybilne materiały	Beton (odlewany, zagęszczone złącza), stal konstrukcyjna
Temperatura pracy	-5 °C do +50 °C
Poziom ciśnienia akustycznego	85 dB(A)
Poziom mocy akustycznej	96 dB(A)
Drgania (a_h)	5,7 m/s² (niepewność K = 1,5 m/s²)
Konserwacja	Regularnie czyścić narzędzie i szczeliny wentylacyjne
Bezpieczeństwo	Element kontaktowy (zabezpieczenie), spust blokowany, obowiązkowe wyjęcie baterii przed konserwacją
Zawartość opakowania	Narzędzie, nóżka podporowa, hak do zawieszania, instrukcja (bateria i ładowarka mogą być sprzedawane osobno)
Gwarancja/Serwis	Serwis posprzedażowy Bosch (tel: [phone]); części dostępne online

Często zadawane pytania - GNB 18V-38 Professional BOSCH

Jakie rodzaje gwoździ mogę użyć z GNB 18V-38?

Używaj wyłącznie zalecanych gwoździ Bosch: serie NB (stal węglowa ocynkowana, długości 16–38 mm), NK (35 mm rowkowane), NM (stal stopniowana, 13–19 mm) lub NB-40 dla GNB 18V-40.

Jak mogę naładować baterię?

Użyj jednej z wymienionych ładowarek Bosch (GAL 18..., GAX 18V..., GAL 36...). Włóż baterię do ładowarki i podłącz ją. Bateria jest dostarczana częściowo naładowana; przed pierwszym użyciem naładuj ją w pełni.

Co zrobić, jeśli narzędzie nie działa?

Najpierw sprawdź, czy bateria jest włożona i naładowana. Upewnij się, że narzędzie jest włączone za pomocą przycisku Wł./Wył. (1). Jeśli wskaźnik stanu (2) jest pomarańczowy lub czerwony, wykonaj procedurę Resetu: wyjmij baterię, wyczyść ładowarkę, a następnie przytrzymaj przycisk Reset (4) wciśnięty przez 5 sekund.

Jak wyregulować głębokość wbijania?

Użyj pokrętła ogranicznika głębokości (20). Obróć je w prawo, aby wbijać płycej, w lewo, aby wbijać głębiej. Po regulacji wykonaj strzał testowy, aby sprawdzić.

Czy narzędzie może montować przewody elektryczne?

Model GNB 18V-38 nie jest przeznaczony do montażu przewodów elektrycznych. Zamiast tego użyj GNB 18V-40, który akceptuje specjalne elementy mocujące z odpowiednimi akcesoriami (wąski element kontaktowy, pierścień magnetyczny).

Jak czyścić narzędzie?

Zawsze wyjmuj baterię przed czyszczeniem. Czyść szczeliny wentylacyjne miękką szczoteczką. Do ładowarki i elementu kontaktowego używaj suchej szmatki. Zalecany jest regularny przegląd co 2 lata w autoryzowanym centrum Bosch.

Co oznaczają kolory diody LED stanu (2)?

Zielony: gotowy do pracy. Żółty: przegrzanie. Niebieski: zbyt zimno. Czerwony/Pomarańczowy: zakleszczenie lub zablokowanie. Cyan: nadmierny prąd. Magenta: zalecana konserwacja. Biały: usterka czujnika (wymaga naprawy).

Czy mogę używać narzędzia na drewnie?

Nie, narzędzie jest przeznaczone do twardych materiałów, takich jak beton lub stal. Na drewnie (zbyt miękkim) gwoździe mogą przebić element i kogoś zranić. Do drewna użyj klasycznego zszywacza pneumatycznego.

Jak bezpiecznie transportować narzędzie?

Zablokuj spust przyciskiem odblokowującym (5) w pozycji prawej. Wyjmij baterię. Noś narzędzie wyłącznie za uchwyt (7), unikając kierowania wylotu wyrzutu w stronę siebie lub innych.

Gdzie mogę znaleźć części zamienne lub serwis posprzedażowy?

Sprawdź sklep internetowy Bosch (www.bosch-pt.com) w poszukiwaniu części. We Francji skontaktuj się z Obsługą Klienta Bosch pod numerem 09 70 82 12 26 (połączenie lokalne) lub e-mailem: [e-mail].

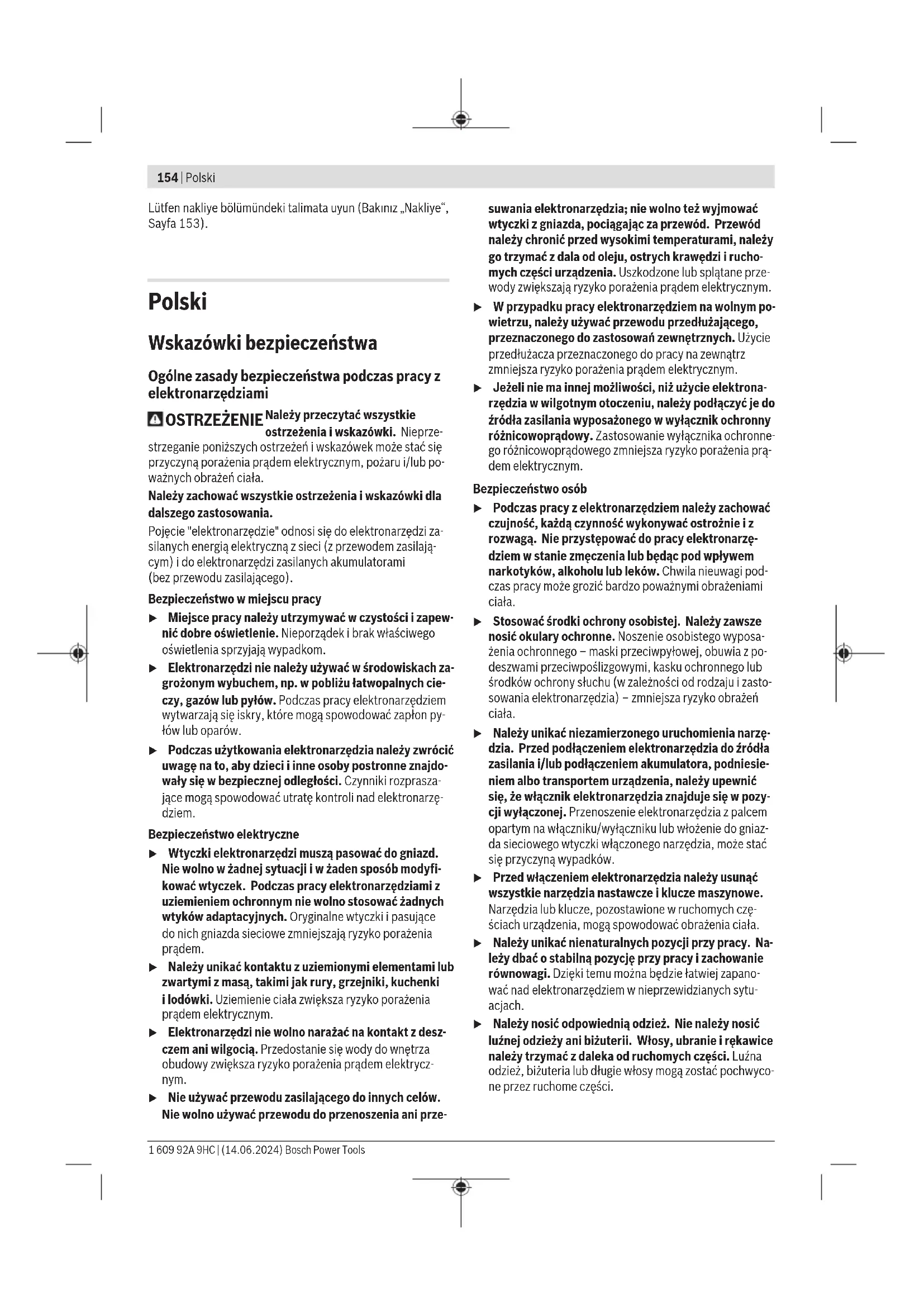

INSTRUKCJA OBSŁUGI GNB 18V-38 Professional BOSCH

pl instrukcja oryginalna

Wskazówki bezpieczeństwa

Ogólne zasady bezpieczeństwa podczas pracy z elektronarzędziami

OSTRZEŻENIE Należy przeczytać wszystkie ostrzeżenia i wskazówki. Nieprze-

strzeganie poniższych ostrzeżeń i wskazówek może stać się przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.

Należy zachować wszystkie ostrzeżenia i wskazówki dla dalszego zastosowania.

Pojęcie "elektronarzędzie" odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).

Bezpieczeństwo w miejscu pracy

▶ Miejsce pracy należy utrzymywać w czystości i zapewnić dobre oświetlenie. Nieporządek i brak właściwego oświetlenia sprzyjają wypadkom.
Elektronarzędzi nie należy używać w środowiskach zagrożonym wybuchem, np. w pobliżu łatwopalnych cieczy, gazów lub pytów. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon pytów lub oparów.
Podczas użytkowania elektronarzędzia należy zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Czynniki rozpraszające mogą spowodować utratę kontroli nad elektronarzędziem.

Bezpieczeństwo elektryczne

Wtyczki elektronarzędzi muszą pasować do gniazd. Nie wolno w żadnej sytuacji i w żaden sposób modyfikować wtyczek. Podczas pracy elektronarzędziami z uziemieniem ochronnym nie wolno stosować żadnych wtyków adaptacyjnych. Oryginalne wtyczki i pasujące do nich gniazda sieciowe zmniejszają ryzyko porażenia prądem.
Należy unikać kontaktu z uziemionymi elementami lub zwartymi z masą, takimi jak rury, grzejniki, kuchenki i lodówki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym.
Elektronarzędzi nie wolno narażać na kontakt z deszczem ani wilgocią. Przedostanie się wody do wnętrza obudowy zwiększa ryzyko porażenia prądem elektrycznym.
▶ Nie używać przewodu zasilającego do innych celów. Nie wolno używać przewodu do przenoszenia ani prze-

suwania elektronarzędzia; nie wolno też wyjmować wtyczki z gniazda, pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi i ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem elektrycznym.

W przypadku pracy elektronarzędziem na wolnym powietrzu, należy używać przewodu przedłużającego, przeznaczonego do zastosowań zewnętrznych. Użycie przedłużacza przeznaczonego do pracy na zewnątrz zmniejsza ryzyko porażenia prądem elektrycznym.
Jeżeli nie ma innej możliwości, niż użycie elektronarzędzia w wilgotnym otoczeniu, należy podłączyć je do źródła zasilania wyposażonego w wyłącznik ochronny różnicowoprådowy. Zastosowanie wyłącznika ochronnego różnicowoprådowego zmniejsza ryzyko porażenia prądem elektrycznym.

Bezpieczeństwo osób

Podczas pracy z elektronarzędziem należy zachować czujność, każdą czynność wykonywać ostrożnie i z rozwagą. Nie przystępować do pracy elektronarzędziem w stanie zmeczenia lub będąc pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas pracy może grozić bardzo poważnymi obrażeniami ciała.
Stosować środki ochrony osobistej. Należy zawsze nosić okulary ochronne. Noszenie osobistego wyposażenia ochronnego – maski przeciwpyłowej, obuwia z podeszwami przeciwpoślizgowymi, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania elektronarzędzia) – zmniejsza ryzyko obrażeń ciała.
Należy unikać niezamierzonego uruchomienia narzędzia. Przed podłączeniem elektronarzędzia do źródła zasilania i/lub podłączeniem akumulatora, podniesieniem albo transportem urządzenia, należy upewnić się, że włącznik elektronarzędzia znajduje się w pozycji wyłączonej. Przenoszenie elektronarzędzia z palcem opartym na włączniku/wyłączniku lub włożenie do gniazda sieciowego wtyczki włączonego narzędzia, może stać się przyczyną wypadków.
▶ Przed włączeniem elektronarzędzia należy usunąć wszystkie narzędzia nastawcze i klucze maszynowe. Narzędzia lub klucze, pozostawione w ruchomych częściach urządzenia, mogą spowodować obrażenia ciała.
Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. Dzięki temu można będzie łatwiej zapanować nad elektronarzędziem w nieprzewidzianych sytuacjach.
Należy nosić odpowiednią odzież. Nie należy nosić luźnej odzieży ani biżuterii. Włosy, ubranie i rękawice należy trzymać z daleka od ruchomych części. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.

Jeżeli producent przewidział możliwość podłączenia odkurzacza lub systemu odsysania pyłu, należy upewnić się, że są one podłączone i są prawidłowo stosowane. Użycie systemu odsysania pyłu może zmniejszyć zagrożenie zdrowia związane z emisją pyłu.

Obsługa i konserwacja elektronarzędzi

▶ Nie należy przeciązać elektronarzędzia. Należy do- brać odpowiednie elektronarzędzie do wykonywanej czynności. Odpowiednio dobrane elektronarzędzie wy- kona pracę lepiej i bezpieczniej, z prędkością, do jakiej jest przystosowane.
▶ Nie należy używać elektronarzędzia z uszkodzonym włącznikiem/wyłącznikiem. Elektronarzędzie, którym nie można sterować za pomocą włącznika/wyłącznika, stwarza zagrożenie i musi zostać naprawione.
▶ Przed rozpoczęciem jakichkolwiek prac nastawczych, przed wymianą osprzętu lub przed odłożeniem elektronarzędzia należy wyjąć wtyczkę z gniazda sieciowego i/lub usunąć akumulator. Ten środek ostrożności ogranicza ryzyko niezamierzonego uruchomienia elektro-narzędzia.
Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzędzia osobom, które nie są z nim obeznane lub nie zapoznały się z niniejszą instrukcją. Elektronarzędzia w rękach nieprzeszkolonego użytkownika są niebezpieczne.
Konieczna jest należyta konserwacja elektronarzędzia. Należy kontrolować, czy ruchome części urządzenia prawidłowo funkcjonują i nie są zablokowane, czy nie doszło do uszkodzenia niektórych części oraz czy nie występują inne okoliczności, które mogą mieć wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy naprawić przed użyciem elektronarzędzia. Wiele wypadków spowodowanych jest niewłaściwą konserwacją elektronarzędzi.
Należy stale dbać o czystość narzędzi skrawających i regularnie je ostrzyć. Starannie konserwowane, ostre narzędzia skrawające rzadziej się blokują i są łatwiejsze w obsłudze.
Elektronarzędzi, osprzętu, narzędzi roboczych itp. należy używać zgodnie z ich instrukcjami oraz uwzględniać warunki i rodzaj wykonywanej pracy. Niezgodne z przeznaczeniem użycie elektronarzędzia może doprowadzić do niebezpiecznych sytuacji.

Obsługa i konserwacja elektronarzędzi akumulatorowych

Akumulatory należy ładować tylko w ładowarkach o parametrach określonych przez producenta. W przypadku użycia ładowarki, przystosowanej do ładowania określonego rodzaju akumulatorów, w sposób niezgodny z przeznaczeniem, istnieje niebezpieczeństwo pożaru.
Elektronarzędzi należy używać wyłącznie z przeznaczonymi do nich akumulatorami. Użycie innych akumulatorów może stwarzać ryzyko odniesienia obrażeń ciała i zagrożenie pożarem.

Nieużywany akumulator należy przechowywać z dala od metalowych elementów, takich jak spinacze, monety, klucze, gwoździe, śruby lub inne małe przedmioty metalowe, które mogłyby spowodować zwarcie styków akumulatora. Zwarcie pomiędzy stykami akumulatora może spowodować oparzenia lub pożar.
Przechowywanie lub użytkowanie akumulatora w nieodpowiednich warunkach może spowodować wyciek elektrolitu. Należy unikać kontaktu z elektrolitem, a w razie przypadkowego kontaktu, przepłukać skórę woda. W przypadku dostania się elektrolitu do oczu, należy dodatkowo zasięgnąć porady lekarza. Elektrolit wyciekający z akumulatora może spowodować podrażnienia skóry lub oparzenia.

Serwis

Prace serwisowe przy elektronarzędziu mogą być wykonywane wyłącznie przez wykwalifikowany personel i przy użyciu oryginalnych części zamiennych. Gwarantuje to bezpieczną eksploatację elektronarzędzia.

Wskazówki dotyczące bezpieczeństwa pracy z gwoździarkami

Zawsze należy mieć świadomość, że w urządzeniu mogą znajdować się gwoździe. Nieostrożne postępowanie z gwoździarką może skutkować nieoczekiwanym uwolnieniem gwoździ i obrażeniami ciała.
▶ Nie wolno kierować urządzenia w swoją stronę ani w stronę innych osób znajdujących się w pobliżu. Nie-oczekiwane uruchomienie urządzenia może spowodować uwolnienie gwoździ i doprowadzić do obrażeń ciała.
▶ Nie wolno uruchamiać urządzenia, dopóki nie zostanie ono przyłożone do powierzchni. Jeżeli urządzenie nie ma kontaktu z powierzchnią materiału, gwóźdź może zostać wbity w innym miejscu, niż to zostało zaplanowane.
W przypadku zablokowania gwoździa w urządzeniu należy odłączyć je od źródła zasilania. W przeciwnym razie, podczas wyjmowania zablokowanego gwoździa, podłączona do źródła zasilania gwoździarka mogłaby zostać przypadkowo uruchomiona.
Podczas wyjmowania zablokowanego gwoździa należy zachować ostrożność. Mechanizm może znajdować się pod ciśnieniem i podczas próby usunięcia blokady gwóźdź może zostać uwolniony z dużą siłą.

Dodatkowa wskazówka dotycząca bezpieczeństwa dla GNB 18V-38:

Tej gwoździarki nie wolno używać do mocowania przewodów elektrycznych. Nie jest on przeznaczony do mocowania przewodów elektrycznych i może uszkodzić izolację przewodów, grożąc porażeniem prądem elektrycznym lub pożarem.

Dodatkowa wskazówka dotycząca bezpieczeństwa dla GNB 18V-40:

Podczas mocowania przewodów elektrycznych należy upewnić się, że nie znajdują się one pod napięciem. Gwoździarkę należy trzymać wyłącznie za izolowane

156 | Polski

powierzchnie. Należy używać wyłącznie gwoździ przeznaczonych do przewodów elektrycznych. Należy sprawdzić, czy gwóżdź nie uszkodził izolacji przewodów elektrycznych. Gwoźdź, który uszkodził izolację przewodów elektrycznych, może doprowadzić do porażenia prądem lub pożaru.

▶ Przed przystąpieniem do załadowania i rozładowania gwoździ, przed zmianą nastaw lub wymianą osprzętu należy odłączyć gwoździarkę od źródła zasilania. Podłączona do źródła zasilania gwoździarka mogłaby zostać przypadkowo uruchomiona, co może doprowadzić do obrażeń ciała.
▶ Posługując się gwoździami, zwłaszcza podczas ich ładowania i rozładowywania, należy zachować ostrożność. Gwoździe są ostro zakończone, co może doprowadzić do obrażeń ciała.
Podczas przerw w pracy oraz podczas przenoszenia urządzenia w inne miejsce należy trzymać palce z dala od wyzwalacza. Niespodziewane naciśnięcie wyzwalacza spowoduje uwolnienie gwoździa, co może doprowadzić do obrażeń ciała.
Podczas wykonywania prac, przy których gwóżdź mógłby natrafić na ukryte przewody elektryczne, gwoździarkę należy trzymać wyłącznie za izolowane powierzchnie. Kontakt gwoździa z przewodem elektrycznym pod napięciem może spowodować przekazanie napięcia na nieizolowane części metalowe gwoździarki, grożąc porażeniem prądem elektrycznym.
▶ W czasie pracy należy mocno trzymać gwoździarkę. Niekontrolowany odrzut gwoździarki może spowodować przypadkowe uruchomienie i doprowadzić do obrażeń ciała.
Wszystkie części ciała, m.in. ręce i nogi, należy trzymać z dala od kierunku uwalniania gwoździ z urządzenia. Gwoźdź może przebić nie tylko obrabiany element, ale także przedmioty znajdujące się za nim, co może doprowadzić do obrażeń ciała.
Podczas pracy z gwoździarką wszystkie części ciała, m.in. ręce i nogi, należy trzymać z dala od obszaru wbijania gwoździ w obrabiany element. Gwoźdź może wygiąć się i przebić obrabiany element na wylot, co może doprowadzić do obrażeń ciała.
Należy używać odpowiednich detektorów w celu zlo-kalizowania instalacji lub zwrócić się o pomoc do lokalnego dostawcy usługi. Kontakt z przewodami znajdu-jącymi się pod napięciem może doprowadzić do powstania pożaru lub porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Przebicie przewodu wodociągowego powoduje szkody rzeczowe.
W razie uszkodzenia akumulatora lub stosowania go niezgodnie z przeznaczeniem może dojść do wystąpienia oparów. Akumulator może się zapalić lub wybuchnać. Należy zadbać o dopływ świeżego powietrza, a w przypadku wystąpienia dolegliwości skontaktować się z lekarzem. Opary mogą podrażnić drogi oddechowe.

▶ Nie modyfikować ani nie otwierać akumulatora. Istnieje niebezpieczeństwo zwarcia.
Ostre przedmioty, takie jak gwoździe lub śrubokręt, a także działanie sił zewnętrznych mogą spowodować uszkodzenie akumulatora. Może wówczas dojść do zwarcia wewnętrznego akumulatora i do jego przepalenia, eksplozji lub przegrzania.
Akumulator należy stosować wyłącznie w urządzeniach producenta. Tylko w ten sposób można ochronić akumulator przed niebezpiecznym dla niego przeciążeniem.

Akumulator należy chronić przed wysokimi temperaturami, np. przed stałym nasłonecznieniem, przed ogniem, zanieczyszczeniami, wodą i wilgocią. Istnieje zagrożenie zwarcia i wybuchu.

▶ Nie należy używać elektronarzędzia i gwoździ do bardzo miękkich materiałów (np. drewno, lekkie materiały budowlane). Gwoździe mogą przebić podłoże i doprowadzić do obrażeń ciała.
▶ Nie należy używać elektronarzędzia i gwoździ do bardzo twardych materiałów (np. wytrzymała stal, bardzo twardy kamień naturalny) oraz do rodzajów betonu cechujących się wysoką wytrzymałością na ściskanie lub zawierających kruszywa o wysokiej wytrzymałości na ściskanie. W przypadku zbyt twardego materiału gwóżdź może odbić się od powierzchni, złamać i wypaść oraz trafić użytkownika lub inne osoby i doprowadzić do obrażeń ciała.

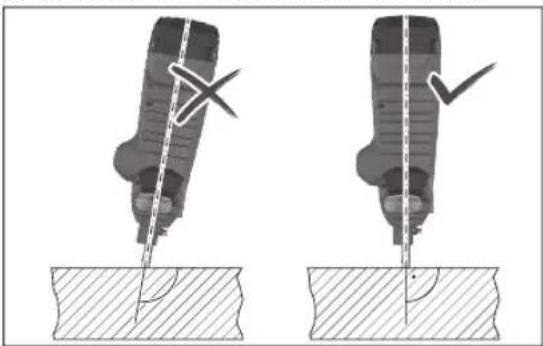

Nigdy nie wolno trzymać elektronarzędzia pod małym kątem względem podłoża. Elektronarzędzie musi znajdować się w pozycji prostopadłej względem podłoża. Podłoże nie może być w żaden sposób zanieczyszczone.
▶ Nie wolno dezaktywować ani usuwać elementu kontaktowego. Element kontaktowy pełni funkcję mechanizmu bezpieczeństwa, który obniża ryzyko przypadkowego wyzwolenia strzału. Dezaktywacja tego komponentu może doprowadzić do przypadkowego wyzwolenia strzału.
▶ Do pracy z elektronarzędziem można przystąpić tylko wtedy, gdy element kontaktowy działa prawidłowo. Jeżeli element kontaktowy jest uszkodzony, może dojść do nieoczekiwanego wyzwolenia strzału przez elektrona-rzędzie.

▶ Przed włożeniem akumulatora należy zawsze najpierw napełnić gwoździami magazynek elektronarzędzia. Obniża to ryzyko przypadkowego wbicia gwoździa i spowodowania obrażeń u użytkownika lub innych osób.
Nigdy nie wolno wbijać gwoździ w pobliżu materiałów łatwopalnych. W przypadku niektórych rodzajów gwoździ podczas wbijania może dochodzić do iskrzenia elementu kontaktowego.
▶ Nie wbijać gwoździa w inny gwóźdź. Może to doprowadzić do odchylenia gwoździa lub nieoczekiwanej reakcji elektronarzędzia.

Opis urządzenia i jego zastosowania

Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i zalecenia. Nie-przestrzeganie wskazówek dotyczących bezpieczeństwa i zaleceń może doprowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.

Proszę zwrócić uwagę na rysunki zamieszczone na początku instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Elektronarzędzie jest przeznaczone do osadzania gwoździ w twardych materiałach, takich jak beton (np. beton lany, uszczelnienia wtłaczane) i stal (np. stal konstrukcyjna, stal walcowana na gorąco).

Elektronarzędzia nie wolno używać do bardzo miękkich powierzchni (np. drewno, lekkie materiały budowlane) ani do bardzo twardych powierzchni (np. wytrzymała stal). Elektronarzędzia nie wolno używać także do następujących podłoży: kamień naturalny, pionowe spoiny w murze, pustaki, cegła, cegła szkliwiona, szkło, hartowana stal, stal narzędziowa, stal sprężynowa, żeliwo, spawy.

Przed przystąpieniem do pracy należy sprawdzić, czy podłoże nadaje się do użycia (zob. „Kontrola przydatności podłoża“, Strona 160).

Elektronarzędzie jest przeznaczone wyłącznie do prowadzenia ręcznego.

Elektronarzędzie jest przeznaczone do stosowania w pomieszczeniach zamkniętych.

Przedstawione graficznie komponenty

Numeracja przedstawionych komponentów odnosi się do schematu elektronarzędzia, znajdującego się na stronie graficznej.

(1) Przycisk włącznika/wyłącznika (interfejs użytkownika)
(2) Wskazanie stanu elektronarzędzia (interfejs użytkownika)
(3) Wskazanie stanu naładowania akumulatora (interfejs użytkownika)
(4) Przycisk resetowania (interfejs użytkownika)
(5) Przełącznik odblokowujący wyzwalacz
(6) Wyzwalacz
(7) Rękojeść (powierzchnia izolowana)
(8) Interfejs użytkownika
(9) Przycisk odblokowujący akumulator ^a)

(10) Akumulator ^a)

(11) Dźwignia odblokowująca magazynek

(12) Magazynek

(13) Nóżka

(14) Suwak magazynka

(15) Przycisk suwaka magazynka

(16) Przycisk odblokowujący element kontaktowy

(17) Standardowy element kontaktowy

(18) Wylot

(19) Oświetlenie robocze

(20) Przełącznik ogranicznika głębokości

(21) Przebijak

(22) Gwoździe (wkład) ^a)

(23) Wąski element kontaktowy (GNB 18V-40)

(24) Pierścień magnetyczny (GNB 18V-40)

(25) Hak do zawieszenia

a) Ten osprzęt nie wchodzi w standardowy zakres dostawy.

Dane techniczne

Gwoździarka akumulatorowa GNB 18V-38 GNB 18V-40
Numer katalogowy		3 601 JL7 000	3 601 JL7 001
Napięcie znamionowe V= 18 18
System wyzwalania strzału Strzał pojedynczy z funkcją		zabezpieczenia	Strzał pojedynczy z funkcją zabezpieczenia
Maks. częstotliwość osadzania (z akumulatorem ≥4 Ah) s	-1	2	2
Element mocujący (wbijany)
– Typ Gwóźdź Gwóźdź
– Długość mm 13-38 13-40
– Średnica trzpienia mm 2,7-3 2,7-3

158 | Polski

Gwoździarka akumulatorowa GNB 18V-38 GNB 18V-40
Pojemność standardowego magazynka Gwoź-	dzie	22 22
Wymiary bez akumulatora (długość × szerokość × wysokość)	mm	405 × 138 × 309 405 × 138 × 309
Waga z akumulatoremA)	kg	4,4-5,4 4,4-5,4
Waga bez akumulatora kg 4,1 4,1
Zalecana temperatura otoczenia podczas ładowania °C 0 ... +35 0 ... +35
Dopuszczalna temperatura otoczenia podczas pracyB)	°C	-5 ... +50 -5 ... +50
Dopuszczalna temperatura otoczenia podczas przechowywania	°C	-20 ... +50 -20 ... +50
Kompatybilne akumulatory GBA 18V...		ProCORE18V...
Zalecane akumulatory zapewniające pełną moc ProCORE18V...		≥4 Ah
Zalecane ładowarki GAL 18...		GAX 18V...
		GAL 36...

A) W zależności od zastosowanego akumulatora
B) Ograniczona wydajność w przypadku temperatur <0 °C.
Wartości mogą różnić się w zależności od produktu, zastosowania i warunków otoczenia. Więcej informacji na stronie: www.bosch-professional.com/wac.

Informacje o emisji hałasu i drgań

Wartości pomiarowe emisji hałasu zostały określone zgodnie z EN 60745-2-16.

Określony wg skali A poziom hałasu emitowanego przez urządzenie wynosi standardowo: poziom ciśnienia akustycznego 85 dB(A); poziom mocy akustycznej 96 dB(A). Niepewność pomiaru K = 3 dB.

Stosować środki ochrony słuchu!

Wartości łączne drgań a_n (suma wektorowa z trzech kierunków) i niepewność pomiaru K oznaczone zgodnie z EN 60745-2-16:

$$ a _ {n} = 5, 7 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$

Podany w niniejszej instrukcji poziom drgań i poziom emisji hałasu zostały zmierzone zgodnie ze znormalizowaną procedurą pomiarową i mogą zostać użyte do porównywania elektronarzędzi. Można ich także użyć do wstępnej oceny poziomu drgań i poziomu emisji hałasu.

Podany poziom drgań i poziom emisji hałasu jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie właściwie konserwowane, poziom drgań i poziom emisji hałasu mogą różnić się od podanych wartości. Podane powyżej przyczyny mogą spowodować podwyższenie poziomu drgań i poziomu emisji hałasu w czasie pracy.

Aby dokładnie ocenić poziom drgań i poziom emisji hałasu, należy wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone lub gdy jest ono wprawdzie włączone, ale nie jest używane do pracy. Podane powyżej przyczyny mogą spowodować obniżenie poziomu drgań i poziomu emisji hałasu w czasie pracy.

Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę osoby obsługującej przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zapewnienie odpowiedniej temperatury, aby nie dopuścić do wyziębienia rąk, właściwa organizacja czynności wykonywanych podczas pracy.

Akumulator

Bosch sprzedaje elektronarzędzia akumulatorowe także w wersji bez akumulatora. Informacja o tym, czy w zakres dostawy elektronarzędzia wchodzi akumulator, znajduje się na opakowaniu.

Ładowanie akumulatora

Należy stosować wyłącznie ładowarki wyszczególnione w danych technicznych. Tylko te ładowarki dostosowane są do ładowania zastosowanego w elektronarzędziu akumulatora litowo-jonowego.

Wskazówka: Ze względu na międzynarodowe przepisy transportowe w momencie dostawy akumulatory litowo-jo nowe są częściowo naładowane. Aby zagwarantować wykorzystanie najwyższej wydajności akumulatora, należy przed pierwszym użyciem całkowicie naładować akumulator.

Wkładanie akumulatora

Wsunąć naładowany akumulator w uchwyt akumulatora aż do wyczuwalnego zablokowania.

Wyjmowanie akumulatora

W celu wyjęcia akumulatora nacisnąć przycisk odblokowujący i wyjąć akumulator. Nie należy przy tym używać siły.

Polski|159

Akumulator posiada 2 stopnie blokady, zapobiegające jego wypadnięciu w przypadku niezamierzonego naciśnięcia przycisku odblokowującego akumulator. Akumulator, umieszczony w elektronarzędziu, przytrzymywany jest na miejscu za pomocą sprężyny.

Wskaźnik stanu naładowania akumulatora

Wskazówka: Nie każdy typ akumulatora jest wyposażony we wskaźnik stanu naładowania.

Zielone diody LED wskaźnika stanu naładowania akumulatora pokazują stan naładowania akumulatora. Ze względów bezpieczeństwa stan naładowania akumulatora można skontrolować tylko przy wyłączonym elektronarzędziu.

Nacisnąć przycisk wskaźnika stanu naładowania lub, aby pojawilo się wskazanie stanu naładowania. Można to zrobić także po wyjociu akumulatora.

Jeżeli po naciśnięciu przycisku wskaźnika stanu naładowania nie świeci się żadna dioda LED, oznacza to, że akumulator jest uszkodzony i należy go wymienić.

Stan naładowania akumulatora wyświetlany jest również w interfejsie użytkovnika (zob. „Wskazania stanu“, Stro- na 163).

Typ akumulatora GBA 18V...

D:

Dioda LED Pojemność

Światło ciągłe, 3 zielone diody 60-100%

Światło ciągłe, 2 zielone diody 30-60%

Światło ciągłe, 1 zielona dioda 5-30%

Światło migające, 1 zielona dioda 0-5%

Typ akumulatora ProCORE18V...

A

Dioda LED Pojemność

Światło ciągłe, 5 zielonych diody 80-100%

Światło ciągłe, 4 zielone diody 60-80%

Światło ciągłe, 3 zielone diody 40-60%

Światło ciągłe, 2 zielone diody 20-40%

Światło ciągłe, 1 zielona dioda 5-20%

Dioda LED Pojemność

Światło migające, 1 zielona dioda 0–5%

Wskazówki dotyczące właściwego postępowania z akumulatorem

Akumulator należy chronić przed wilgocią i wodą. Akumulator należy przechowywać wyłącznie w temperaturze do -20 °C do 50 °C. Nie wolno pozostawiak akumulatora, np. latem, w samochodze. Obtory wentylacyjne należy regularnie czyścić za pomocą mięklicego, czystęga i suchego półdzelka. Zdecydrowanie krótszy czas pracy po ładowaniu wskazuje na zużycie akumulatora i konieczność wymiany na nowy. Przestregaż wskazówek dotyczących utyfizacji odpadów.

Montaż

Przed przystapieniem do jakichkołwiek prac przy elektronarzędzliu (np. konserwacja, wymiana narzędzi roboczych itp.) należy wyjąć akumulator. W przypadku niezamierzonego naciśnięcia włącznika/wyłącznika istnie je niebezpieczeństwo doznania obrażeń.

Wkładanie/wymiana magazynka (zob. rys. A)

Wiążyć magazynek (12) do elektronarzędzia i zablokować.
Aby wymienić magazynek, nacisnąć dźwignię
odblokowującą (11) w kierunku zgodnym z ruchem wskazó- wek zegara. Lekko obrócić i wyjąć magazynek z elektronarzęd- dzia.

Napelnianie/opróżnianie magazynka

(zob. rys. B)

Posługując się gwoździami, zwłaszcza podczas ich ładowania i rozładowywania, należy zachować ostrożność. Gwoździe są ostro zakończone, co może doprowadzić do obrażeń ciała.

▶ Należy używać wyłącznie gwoździ zalecanych przez

Bosch dla posladanego elektronarzędzia. Stosowanie niedozwołonych gwożdzi może doprowadzić do uszkodzenia elektronarzędzia i obrażeń ciała.

Podczas wszystkich prac przy magazynku należy trzymać elektronarzędzie w taki sposób, aby wylot (18) nie był usta- wiony w kierunku ciała użytkownika ani innych osób.

160 | Polski

Oznaczenie Nr katalogowy Przeznaczenie Długość(mm)		Średnica (mm) Materiał Kolor wkładu z
		Trzpień Łeb		gwoździami
NK-35 1 600 A02 F4R 35 2,7		(radełkowa-ny)
NM-13 1 600 A02 F4S Stal 13 3		(stopniowa-ny)		Czarny
NM-16 1 600 A02 F4T 16
NM-19 1 600 A02 F4U 19
GNB 18V-40:
NB-40 1 600 A02 R7F Beton 40 2,7		(gładki)	6,25	Stał węglowa, ocynk galwa-niczny

Napełnianie magazynka:

• W razie potrzeby oczyścić suwak magazynka (14) i magazynek (12), np. za pomocą pędzelka.
• Nacisnąć przycisk (15) na suwaku magazynka (14) i przesunąć go w kierunku wlotu magazynka aż do zablokowania.
• Wsunąć odpowiedni wkład z gwoździami (22) we wlot magazynka. Standardowy magazynek można napełnić maks. 2 wkładami z gwoździami, większy magazynek (osprzęt) maks. 4 wkładami z gwoździami.
• Nacisnąć przycisk (15) na suwaku magazynka (14) i przesunąć go do przodu aż do oporu.

Wskazówka: Jeżeli w magazynku (12) pozostały jeszcze 2 gwoździe, element kontaktowy (17) nie daje się już wci- snąć i nie można wyzwolić strzału. Należy napełnić magazy- nek.

Opróżnianie magazynka:

• Nacisnąć przycisk (15) na suwaku magazynka (14) i przesunąć go w kierunku wlotu magazynka aż do zablokowania.
• Obrócić magazynek w taki sposób, aby wkład z gwoździami (22) mógł wysunąć się z wlotu magazynka.

Zdejmowanie/wymiana elementu kontaktowego (zob. rys. C)

Element kontaktowy można zdjąć w celu oczyszczenia go lub wymiany.

GNB 18V-38: Należy używać wyłącznie standardowego elementu kontaktowego (17).

GNB 18V-40: W zależności od potrzeb należy używać pasującego elementu kontaktowego:

• Standardowy element kontaktowy (17) jest odpowiedni do osadzania gwoździ oraz (w połączeniu z pierścieniem magnetycznym (24)) do montażu elementów mocujących ze stali.
• Wąski element kontaktowy (23) jest odpowiedni do montażu elementów mocujących z tworzywa sztucznego.

Wyjąć akumulator (10). Opróżnić magazynek (12), a następnie go zdjąć.

Pociągnąć przycisk odblokowujący (16) elementu kontaktowego i wyjąć element kontaktowy (17) lub (23) z elektronarzędzia.

Wsunąć oczyszczony, względnie element kontaktowy (17) lub (23) w elektronarzędzie aż do zablokowania.

Praca

Uruchamianie

Włączanie/wyłączanie

Aby włączyć elektronarzędzie, nacisnąć przycisk włącznika/ wyłącznika (1) na interfejsie użytkownika i przytrzymać go tak długo, aż interfejs użytkownika zostanie podświetlony. Aby wyłączyć elektronarzędzie, należy ponownie nacisnąć przycisk włącznika/wyłącznika (1). Gdy elektronarzędzie nie jest używane, wyłącza się automatycznie po upływie 30 min.

Kontrola przydatności podłoża

Przed załadowaniem gwoździ do elektronarzędzia lub przed przystąpieniem do osadzenia gwoździa, należy sprawdzić, czy podłoże nadaje się do użycia.

Podłoże musi być równe i wolne od zanieczyszczeń.

Aby sprawdzić twardość podłoża, należy użyć gwoździa jako punktaka. Należy go wbić silnym uderzeniem młotka w materiał. Sprawdzić rezultat:

• Końcówka gwoździa jest stępiona: Podłoże jest zbyt twarde i nie nadaje się do użycia, gwóźdź mógłby odbić się od powierzchni.
• Materiał pęka lub odpryskuje: Podłoże jest zbyt kruche i nie nadaje się do użycia. Odpryski mogą trafić użytkownika lub inne osoby, albo gwóźdź mógłby całkowicie przebić podłoże.
• Po uderzeniu młotkiem gwóźdź zagłębia się w podłożu: Podłoże jest zbyt miękkie i nie nadaje się do użycia, gwóźdź mógłby całkowicie przebić podłoże.
• Gwoźdź pozostawia małe wgłębienie w podłożu: Podłoże nadaje się do osadzenia gwoździa.

Wyzwalanie strzału

- Włączyć elektronarzędzie.

• Przesunąć przełącznik odblokowujący (5) w lewo, aby odblokować wyzwalacz (6) (zob. rys. D).
  – Należy zwrócić uwagę na to, aby mocno trzymać rękojeść (7) elektronarzędzia.
• Docisnąć element kontaktowy (17) do podłoża aż do oporu.

Przy wciśniętym elemencie kontaktowym oświetlenie robocze (19) włączy się, zapewniając dobrą widoczność miejsca pracy przy niekorzystnych warunkach oświetleniowych.

• Następnie należy krótko nacisnąć wyzwalacz (6) i od razu go zwolnić. Gwójdź zostanie wbity w podłoże.
• Wskazówka: Wyzwalacz (6) należy nacisnąć w ciągu 2 s od wciśnięcia elementu kontaktowego (17). W przeciwnym razie elektronarzędzie zostanie zabezpieczone i cykl wbijania trzeba będzie rozpocząć od nowa.
• Aby wykonać kolejny cykl wbijania, należy całkowicie od-sunąć elektronarzędzie od podłoża i mocno przyłożyć je w kolejnym wybranym miejscu.
• Podczas przerw w pracy i po zakończeniu pracy należy zabezpieczyć wyzwalacz (6), przesuwając przełącznik odblokowujący (5) w prawo (zob. rys. D).

Wskazówka: Zabezpieczenie zapobiega wyzwoleniu strzału, gdy element kontaktowy (17) nie został całkowicie wciśnięty lub gdy wyzwalacz (6) nie został zwolniony pomiędzy cyklami wbijania.

Wskazówki dotyczące pracy

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. konserwacja, wymiana narzędzi roboczych itp.) należy wyjąć akumulator. W przypadku niezamierzonego naciśnięcia włącznika/wyłącznika istnieje niebezpieczeństwo doznania obrażeń.

Przed rozpoczęciem pracy należy zawsze skontrolować sprawność działania funkcji bezpieczeństwa oraz wyzwalania strzału, a także prawidłowe, mocne osadzenie wszystkich śrub i nakrętek.

Uszkodzone lub nieprawidłowo działające elektronarzędzie należy natychmiast odłączyć od zasilania i skontaktować się z autoryzowanym serwisem Bosch.

Nie wolno wykonywać żadnych niezgodnych z instrukcją manipulacji przy narzędziu. Nie wolno demontować ani blokować działania żadnych części elektronarzędzia. Nie wolno wykonywać żadnych „doraźnych napraw” przy użyciu niedozwolonych środków i materiałów.

Należy unikać wszelkiego osłabiania funkcjonalności i uszkadzania elektronarzędzia, np. w wyniku:

• obijania lub grawerowania narzędzia,
• wykonywania niedozwolonych przez producenta modyfikacji sprzętowych,
• upuszczania na podłogę lub przesuwania po podłodze,
• używania jako młotka,
• każdego rodzaju działania z użyciem siły.

Podczas dłuższych przerw lub po zakończeniu pracy należy wyłączyć elektronarzędzie, wyjąć z niego akumulator i w miarę możliwości opróżnić magazynek.

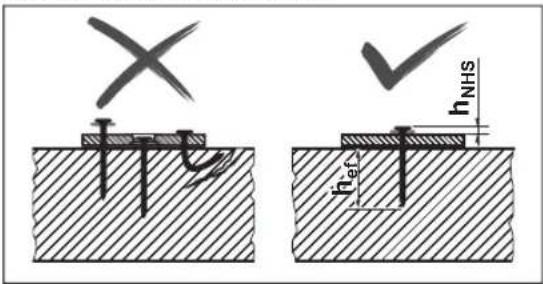

Zalecenia dotyczące cykli wbijania

Podczas wykonywania zamocowań należy przestrzegać zaleceń producenta elementów mocujących oraz projektów budowlanych.

Upewnić się, co znajduje się pod lub za obrabianym elementem. Nie osadzać gwoździ w ścianach, sufitach lub podłogach, jeśli mogą znajdować się za nimi osoby. Gwoździe mogłyby przebić podłoże i doprowadzić do obrażeń ciała.

Gwoździe muszą być wbijane zawsze prostopadle do podłoża.

Nie osadzać gwoździa w miejscu, gdzie już znajduje się osadzony wcześniej gwóźdź. Może to spowodować odkształcenie gwoździ i zaklinowanie ich w kanale wylotowym lub niekontrolowany ruch elektronarzędzia.

X hNHS h_eff

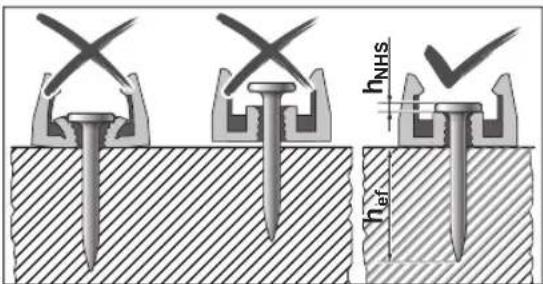

Sprawdzić, czy gwoździe zostały prawidłowo osadzone. Aby zapewnić bezpieczne zamocowanie, nie mogą one być osadzone ani zbyt płytko, ani zbyt głęboko, nie mogą być także wygięte.

hNHS hef

GNB 18V-40: Przed montażem elementów mocujących należy także sprawdzić, czy gwoździe zostały prawidłowo osadzone.

162 | Polski

W przypadku uszkodzenia betonu w trakcie nieudanych cykli wbijania, musi on zostać naprawiony zgodnie z odpowiednimi uznanymi procedurami.

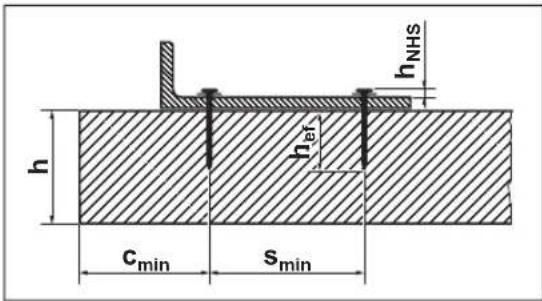

h h_NHS h h_eff c_min s_min

Następujące dane należy zaczerpnąć z dokumentacji gwoździ Bosch na stronie

http://www.bosch-pt.com:

• Odległość łba gwoździa h NHS
• Głębokość zakotwienia w podłożu h ef
• Minimalna grubość elementu betonowego h
• Minimalna odległość pomiędzy dwoma gwoździami s min
• Minimalna odległość od krawędzi c min
• Zalecane obciążenia

Montaż elementów mocujących (GNB 18V-40) (zob. rys. E-F)

Za pomocą elektronarzędzia można montować do podłoża pojedyncze elementy mocujące z tworzywa sztucznego lub stali.

Przykładowe elementy mocujące:

Nr katalogowy Opis

	1 600 A03 2G6 Obejma zaciskowa rury, 16 mm
	1 600 A03 2G7 Obejma zaciskowa rury, 20 mm
	1 600 A03 2G8 Obejma zaciskowa rury, 25 mm
	1 600 A03 2G9 Obejma zaciskowa rury, 32 mm
	1 600 A03 2GA Obejma zaciskowa rury, 40 mm
	1 600 A03 2GB Pałąk kablowy (pojedynczy) na 8 przewodów
	1 600 A03 2GC Pałąk kablowy (podwójny) na 16 przewodów
	1 600 A03 2GD Uchwyt do kabli na 20 przewodów
	1 600 A03 2GE Uchwyt do kabli na 40 przewodów
	1 600 A03 2GF Uchwyt do opasek na przewody
	1 600 A03 2GG Opaska na przewody, 8-32 mm

Nr katalogowy Opis

1 600 A03 2GH Opaska na przewody, 16-63 mm

Kompletna oferta elementów mocujących Bosch jest dostępna na stronie: www.bosch-pt.com.

Należy używać wyłącznie elementów mocujących zalecanych przez Bosch dla danego elektronarzędzia. Sto-sowanie niedozwolonych elementów mocujących może doprowadzić do uszkodzenia elektronarzędzia i obrażeń ciała.

W przypadku elementów mocujących z tworzywa sztuczne- go należy zastosować wąski element kontaktowy (23) (zob. rys. E).

W przypadku elementów mocujących ze stali należy zastosować standardowy element kontaktowy (17) (zob. rys. F). Wsunąć pierścień magnetyczny (24) od boku przez wierzchołek elementu kontaktowego aż do zablokowania.

Założyć element mocujący z odpowiednim otworem przelotowym na gwóźdź na element kontaktowy (23) lub pierścień magnetyczny (24).

Zawsze należy zakładać tylko jeden element mocujący. Kilka elementów nałożonych jeden na drugi może doprowadzić do obrażeń lub uszkodzeń.

Podczas zakładania elementu mocującego należy trzymać dłonie zawsze z boku wylotu. Nigdy nie wolno kierować wylotu w stronę użytkownika albo innych osób. Nie wolno wciskać elementu kontaktowego do we-wnątrz. Należy trzymać palce z dala od wyzwalacza. W wyniku niespodziewanego strzału może dojść do uwolnienia gwoździa i w efekcie do spowodowania obrażeń lub uszkodzenia elektronarzędzia.

Docisnąć element kontaktowy z założonym elementem mocującym do podłoża. Rozpocząć cykl wbijania tak jak zwykle.

Ustawianie ogranicznika głębokości

Ustawić głębokość wbijania za pomocą przełącznika ogranicznika głębokości (20) w taki sposób, aby została osiągnięta prawidłowa wartość dla odległości łba gwoździa h _NHS

Gwoźdź jest wbity zbyt głęboko: Przesunąć przełącznik ogranicznika głębokości (20) w prawo. Jeżeli gwoździe są nadal wbijane zbyt głęboko należy użyć dłuższych gwoździ.

Gwoźdź jest wbity zbyt płytko: Przesunąć przełącznik ogranicznika głębokości (20) w lewo. Jeżeli gwoździe są nadal wbijane zbyt płytko, należy użyć krótszych gwoździ.

Usuwanie blokad/resetowanie

Usunąć blokady, jeśli wskazanie stanu (2) świeci się na czerwono lub na pomarańczowo, albo gdy prawidłowe wbijanie gwoździ nie jest możliwe.

• Wyjąć akumulator (10). Opróżnić magazynek (12), a następnie go zdjąć. Zdjąć element kontaktowy (17).
• Skontrolować magazynek (12) i usunąć zanieczyszczenia, pozostałości i ciała obce.
• Skontrolować element kontaktowy (17) i usunąć gwoździe, fragmenty gwoździ, pozostałości lub ciała obce za pomocą przebijaka (21). Zwrócić uwagę na to, aby nie uszkodzić przy tym elementu kontaktowego.
  – Następnie ponownie założyć kolejno element kontaktowy (17), magazynek (12) i akumulator (10).
• Nacisnąć przycisk (15) na suwaku magazynka (14) i przesunąć go w kierunku wlotu magazynka aż do zablokowania.
• Włączyć elektronarzędzie.
  – Nacisnąć przycisk resetowania (4) i przytrzymać go przez 5 s, aż wskazanie stanu (2) zacznie migać.
• Docisnąć element kontaktowy (17) do klocka drewnianego lub innego podobnego przedmiotu i nacisnąć wyzwalacz (6). Umożliwia to silnikowi ustawienie stempla udarowego we właściwej pozycji.
• W przypadku stwierdzenia innego błędu elektronarzędzie nie powróci do zwykłej pracy, lecz pojawi się kolejny błąd na wskazaniu stanu (2).

Demontaż nóżki

Nóżka (13) ułatwia prostopadłe ustawienie elektronarzędzia na równym podłożu.

Do prac na nierównym podłożu można zdemontować nóżkę (13). W tym celu można ją przesunąć na tył magazynka (12).

Zawieszenie elektronarzędzia

Wyłączone elektronarzędzie można zawiesić na odpowiednim uchwycie za pomocą haka do zawieszenia (25).

Przykręcić hak do zawieszenia (25) za pomocą znajdującej się w wyposażeniu standardowym śruby do obudowy elektronarzędzia (zob. rys. G).

• Sprawdzić hak do zawieszenia (25) pod kątem możliwych uszkodzeń lub odkształceń.
  Nie używać haka do zawieszenia (25), jeśli jest uszkodzony, odkształcony lub zbyt luźno zamocowany do elektro-narzędzia.
  – Elektronarzędzie wiesza się na stabilnym uchwycie za pomocą haka do zawieszenia (25).
  Aby zapobiec uszkodzeniom i obrażeniom uchwytu nie wolno mocować nad ciągami pieszymi lub bezpośrednio w miejscu wykonywania pracy.

Hak do zawieszenia jest przewidziany wyłącznie do wieszania elektronarzędzia wraz z zamontowanym osprzętem.

▶ Nie wolno używać haka do zawieszenia jako systemu asekuracyjnego.

Transport

Przed transportem należy wyłączyć elektronarzędzie, szczególnie w sytuacji, gdy użytkownik zamierza korzystać z drabiny lub będzie poruszał się, utrzymując nietypową postawę ciała.

Zablokować wyzwalacz za pomocą przełącznika odblokowującego (5). Na miejsce pracy elektronarzędzie należy przenosić, trzymając je wyłącznie za rękojeść (7) i nie naciskając przy tym wyzwalacza (6).

Interfejs użytkownika

Interfejs użytkownika służy:

• do włączania/wyłączania elektronarzędzia
• do wskazywania stanu elektronarzędzia
• do wskazywania stanu naładowania akumulatora
• do resetowania

Wskazania stanu

Kolor wskazania Znaczenie/przyczyna Rozwiązanie stanu (2)
Zielony Elektronarzędzie jest gotowe do użycia. –
Żółty Zabezpieczenie przed przegrzaniem: zbyt wysoka temperatura silnika lub elektroniki.	Odczekać, aż elektronarzędzie ostygnie. Jeżeli silnik i elektro-nika znajdą się w dopuszczalnym zakresie temperatury roboczej, elektronarzędzie automatycznie powróci do zwykłej pra-cy.
Niebieski Zabezpieczenie przed wychłodzeniem: zbyt niska temperatura elektronarzędzia.	Elektronarzędzie należy pozostawić w cieplejszym otoczeniu, aż jego temperatura znajdzie się w dopuszczalnym zakresie. Jeżeli silnik i elektronika znajdą się w dopuszczalnym zakresie temperatury roboczej, elektronarzędzie automatycznie powró-ci do zwykłej pracy.
Czerwony Wykryto blokadę: stempel udarowy nie może powrócić do właściwej pozycji.	Usunąć blokadę (zob. „Usuwanie blokad/resetowanie“, Stro-na 163).
Pomarańczowy Silnik jest zablokowany: stempel udarowy nie może powrócić do właściwej pozycji.	Usunąć blokadę (zob. „Usuwanie blokad/resetowanie“, Stro-na 163).

164 | Polski

Kolor wskazania Znaczenie/przyczyna Rozwiązanie stanu (2)

Cyjan Zabezpieczenie nadprądowe: silnik pobiera za dużo prądu.		Sprawdzić, czy elektronarzędzie nie jest zablokowane lub silnie zanieczyszczone i usunąć te przeszkody (zob. „Usuwanie blokad/resetowanie“, Strona 163).Jeżeli błąd nadal występuje, należy zwrócić się do autoryzowanego serwisu elektronarzędzi Bosch.
Magenta (przez 3 s, po-tem zielony)	Zalecana konserwacja: zbyt duży odsetek błędów podczas pracy (np. wygięte gwoż-dzie lub niedostateczna głębokość osadzenia)	Należy zwrócić się do autoryzowanego serwisu elektronarzędzi Bosch.
Biały Błąd elektroniki lub czujnika Elektronarzędzie zostało zabezpieczone i nie można go użyć.Należy zwrócić się do autoryzowanego serwisu elektronarzędzi Bosch.

Wskazanie stanu naładowania akumulatora (3)	Pojemność
Światło ciągłe, 5 zielonych diod LED	80-100%
Światło ciągłe, 4 zielone diody LED	60-80%
Światło ciągłe, 3 zielone diody LED	40-60%
Światło ciągłe, 2 zielone diody LED	20-40%
Światło ciągłe, 1 zielona dioda LED	5-20%
Światło migające, 1 zielona dioda LED	0-5%

Konserwacja i serwis

Konserwacja i czyszczenie

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. konserwacja, wymiana narzędzi roboczych itp.) należy wyjąć akumulator. W przypadku niezamierzonego naciśnięcia włącznika/wyłącznika istnieje niebezpieczeństwo doznania obrażeń.
▶ Utrzymywanie urządzenia i szczelin wentylacyjnych w czystości gwarantuje prawidłową i bezpieczną pracę.

Jeśli elektronarzędzie było nieużywane przez 2 lata lub dłużej, zalecana jest konserwacja w autoryzowanym serwisie elektronarzędzi Bosch.

Usuwanie usterek

Problem Przyczyna Rozwiązanie

Elektronarzędzie nie reaguje. Brak włożonego akumulatora lub rozładowany akumulator	Włożyć naładowany akumulator.
Akumulator i/lub elektronarzędzie znajdują się poza dopuszczalnym zakresem temperatury roboczej	Pozostawić akumulator i/lub elektronarzędzie, aż ich temperatura robocza znajdzie się w dopuszczalnym zakresie.
Elektronarzędzie nie jest włączone	Włączyć elektronarzędzie za pomocą przycisku włącznika/wyłącznika (1) na interfejsie użytkownika.
Brak wyzwolenia strzału ≤2 gwoździe w magazynku (12)	Napełnić magazynek (12).
Wyzwalacz (6) jest zablokowany	Przesunąć przełącznik odblokowujący (5) w lewo, aby odblokować wyzwalacz (6).
Czynności zostały wykonane w nieprawidłowej kolejności	Wykonać czynności w prawidłowej kolejności:– Odsunąć element kontaktowy (17) od podłoża.– Zwolnić wyzwalacz (6).– Docisnąć element kontaktowy prostopadle do podłoża.– Nacisnąć wyzwalacz w ciągu 2 s od wciśnięcia elementu kontaktowego.
Gwoźdź jest wbity zbyt płytko. Elektronarzędzie ma zbyt ni-ską temperaturę	Pozostawić elektronarzędzie, aż jego temperatura robocza znajdzie się w dopuszczalnym zakresie.
Ogranicznik głębokości jest nieprawidłowo ustawiony	Przesunąć przełącznik ogranicznika głębokości (20) w lewo.

Problem Przyczyna Rozwiązanie

	Gwoźdź jest zbyt długi Użyć krótszych gwoździ. Należy pamiętać o głębokości zako-twienia h_ef odpowiedniej dla danego zastosowania.
	Podłoże jest zbyt twarde Użyć alternatywnych metod zamocowań, np. kołków.
Gwoźdź jest wbity zbyt głębo-ko.	Ogranicznik głębokości jest nieprawidłowo ustawiony	Przesunąć przełącznik ogranicznika głębokości (20)w prawo.
	Gwoźdź jest zbyt krótki Użyć dłuższych gwoździ. Należy pamiętać o głębokości zako-twienia h_ef odpowiedniej dla danego zastosowania.
	Podłoże jest zbyt miękkie Użyć alternatywnych metod zamocowań, np. kołków.
Gwoźdź wygina się lub łamie.	Elektronarzędzie jest krzywo przyłożone do podłoża	Ustawić elektronarzędzie prostopadle do podłoża. W przy-padku równego podłoża należy użyć nożki (13)zapewniającej prawidłowe ustawienie.
	Gwoźdź jest zbyt długi Użyć krótszych gwoździ. Należy pamiętać o głębokości zako-twienia h_ef odpowiedniej dla danego zastosowania.
	Podłoże jest zbyt twarde W przypadku betonu z twardymi wtrąceniami należy spróbo-wać zmienić miejsce zamocowania.W przeciwnym razie należy użyć alternatywnych metod zamo-cowań, np. kołków.
Gwoźdź nie trzyma się w stali.	Podłoże stalowe jest zbyt cienkie	Użyć alternatywnych metod zamocowań, np. śrub.
Gwoźdź nie wychodzi z ele-mentu kontaktowego lub ele-ment kontaktowy pozostaje w pozycji wciśniętej.	Blokada w elemencie kontak-towym (spowodowana np. przez ciało obce lub zanie-czyszczenia)	Usunąć blokadę (zob. „Usuwanie blokad/resetowanie“, Stro-na 163).
Zbyt duży odsetek błędów Podłoże jest zbyt twarde Użyć alternatywnych metod zamocowań, np. kołków.
			Stempel udarowy jest zużyty Należy zlecić naprawę elektronarzędzia w autoryzowanym ser-wisie elektronarzędzi Bosch.
Gwoździe nie przesuwają się w magazynku.	Magazynek jest zanieczysz-czony	Należy oczyścić magazynek (12), np. za pomocą pędzelka.

Obsługa klienta oraz doradztwo dotyczące użytkowania

Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.

Polska

Serwis Elektronarzędzi

Ul. Jutrzenki 102/104

02-230 Warszawa

Na www.serwisbosch.com znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.

Tel.: [phone]

Faks: 22 7154440

E-Mail: [e-mail] www.bosch-pt.pl

Pozostałe adresy serwisów znajdują się na stronie: www.bosch-pt.com/serviceaddresses

Transport

Zalecane akumulatory litowo-jonowe podlegają wymaganiom przepisów dotyczących towarów niebezpiecznych. Akumulatory mogą być transportowane drogą lądową przez użytkownika, bez konieczności spełnienia jakichkolwiek dalszych warunków.

W przypadku przesyłki przez osoby trzecie (np. transport drogą powietrzną lub za pośrednictwem firmy spedycyjnej) należy dostosować się do szczególnych wymogów dotyczących opakowania i oznakowania towaru. W takim wypadku podczas przygotowywania towaru do wysyłki należy skonsultować się z ekspertem ds. towarów niebezpiecznych.

Akumulatory można wysyłać tylko wówczas, gdy ich obudowa nie jest uszkodzona. Odsłonięte styki należy zakleić, a akumulator zapakować w taki sposób, aby nie mógł on się poruszać (przesuwać) w opakowaniu. Należy wziąć też pod uwagę ewentualne inne przepisy prawa krajowego.

Utylizacja odpadów

Elektronarzędzia, akumulatory, osprzęt i opakowanie należy oddać do powtórnego przetworzenia zgodnego z obowiązującymi przepisami w zakresie ochrony środowiska.

Elektronarzędzia i akumulatora/baterii nie wolno wyrzucać do odpadów domowych!

Tylko dla krajów UE:

Niezdatne do użytku elektronarzędzia i uszkodzone lub zużyte akumulatory/baterie należy utylizować osobno. Należy korzystać z przewidzianych systemów zbiórki.

W przypadku nieprawidłowej utylizacji zużyty sprzęt elektryczny i elektroniczny może mieć szkodliwe skutki dla środowiska i zdrowia ludzkiego, wynikające z potencjalnej obecności substancji niebezpiecznych.

Akumulatory/baterie:

Li-Ion:

Prosimy postępować zgodnie ze wskazówkami umieszczonymi w rozdziale Transport (zob. „Transport“, Strona 165).

Čeština
