Tipo di prodotto	Sparachiodi senza filo
Marca e modello	Bosch GNB 18V-38 Professional
Dimensioni (L × l × h)	405 × 138 × 309 mm
Peso senza batteria	4,1 kg
Peso con batteria	4,4–5,4 kg (a seconda della batteria)
Tensione nominale	18 V
Tipo di batteria compatibile	Litio-Ione GBA 18V... / ProCORE18V...
Caricabatterie consigliati	GAL 18..., GAX 18V..., GAL 36...
Tipo di chiodi/sparachiodi	Chiodi Bosch (NB, NK, NM) o NB-40 (GNB 18V-40)
Lunghezza dei chiodi	13–38 mm (GNB 18V-38) / 13–40 mm (GNB 18V-40)
Diametro del gambo	2,7–3 mm
Capacità del caricatore	Fino a 22 chiodi (2 nastri)
Frequenza di posa max	2 chiodi al secondo (con batteria ≥ 4 Ah)
Sistema di sparo	Colpo singolo con sequenza di sicurezza
Materiali compatibili	Calcestruzzo (colato, giunti compattati), acciaio strutturale
Temperatura di utilizzo	-5 °C a +50 °C
Livello di pressione acustica	85 dB(A)
Livello di potenza acustica	96 dB(A)
Vibrazioni (a_h)	5,7 m/s² (incertezza K = 1,5 m/s²)
Manutenzione	Pulire regolarmente l'utensile e le fessure di ventilazione
Sicurezza	Elemento di contatto (sicurezza), grilletto bloccabile, estrazione della batteria obbligatoria prima della manutenzione
Contenuto della confezione	Utensile, piede di appoggio, gancio di sospensione, manuale (batteria e caricabatterie possono essere venduti separatamente)
Garanzia / Assistenza	Servizio post-vendita Bosch (tel: [phone]); pezzi di ricambio disponibili online

Domande frequenti - GNB 18V-38 Professional BOSCH

Quali tipi di chiodi posso utilizzare con la GNB 18V-38?

Utilizzare esclusivamente i chiodi Bosch raccomandati: serie NB (acciaio al carbonio zincato, lunghezze 16–38 mm), NK (35 mm dentellato), NM (acciaio a gradini, 13–19 mm) o NB-40 per GNB 18V-40.

Come posso ricaricare la batteria?

Utilizzare uno dei caricabatterie Bosch elencati (GAL 18..., GAX 18V..., GAL 36...). Inserire la batteria nel caricabatterie e collegarlo. La batteria viene fornita parzialmente carica; caricarla completamente prima del primo utilizzo.

Cosa fare se l'utensile non funziona?

Verificare innanzitutto che la batteria sia inserita e carica. Assicurarsi che l'utensile sia acceso tramite il pulsante Accensione/Spegnimento (1). Se l'indicatore di stato (2) è arancione o rosso, seguire la procedura di Reset: rimuovere la batteria, pulire il caricabatterie, quindi tenere premuto il pulsante Reset (4) per 5 secondi.

Come regolare la profondità di penetrazione?

Utilizzare il pulsante di battuta di profondità (20). Ruotare verso destra per penetrare meno in profondità, verso sinistra per penetrare più in profondità. Dopo la regolazione, effettuare uno sparo di prova per verificare.

L'utensile può fissare cavi elettrici?

Il modello GNB 18V-38 non è progettato per il fissaggio di cavi elettrici. Utilizzare invece il GNB 18V-40 che accetta elementi di fissaggio speciali con gli accessori adeguati (elemento di contatto stretto, anello magnetico).

Come pulire l'utensile?

Rimuovere sempre la batteria prima della pulizia. Pulire le fessure di ventilazione con una spazzola morbida. Per il caricabatterie e l'elemento di contatto, utilizzare un panno asciutto. Si consiglia una manutenzione regolare ogni 2 anni presso un centro Bosch autorizzato.

Cosa significano i colori del LED di stato (2)?

Verde: pronto all'uso. Giallo: surriscaldamento. Blu: troppo freddo. Rosso/Arancione: inceppamento o blocco. Ciano: sovracorrente. Magenta: manutenzione consigliata. Bianco: difetto del sensore (richiede riparazione).

Posso utilizzare l'utensile sul legno?

No, l'utensile è progettato per materiali duri come calcestruzzo o acciaio. Sul legno (troppo morbido), i chiodi potrebbero attraversare il pezzo e ferire qualcuno. Per il legno, utilizzare una sparachiodi pneumatica classica.

Come trasportare l'utensile in sicurezza?

Bloccare il grilletto con il pulsante di sblocco (5) in posizione destra. Rimuovere la batteria. Trasportare l'utensile solo per l'impugnatura (7) evitando di puntare l'ugello di scarico verso sé o altri.

Dove posso trovare ricambi o assistenza post-vendita?

Consultare il negozio online Bosch (www.bosch-pt.com) per i ricambi. In Italia, contattare il Servizio Clienti Bosch al 09 70 82 12 26 (chiamata locale) o via e-mail: [e-mail].

MANUALE UTENTE GNB 18V-38 Professional BOSCH

It istruzioni originali

ro Instructioni originale

Avvertenze di sicurezza

Avvertenze generali di sicurezza per elettroutensili

ATTENZIONE Leggere tutte le avvertenze di sicurezza e tutte le istruzioni opera-

tive. In caso di mancato rispetto delle avvertenze di sicurezza e delle istruzioni operative si può creare il pericolo di scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze e le istruzioni operative per ogni esigenza futura.

Il termine "elettroutensile" riportato nelle avvertenze fa riferimento ai dispositivi dotati di alimentazione elettrica (a filo) o a batteria (senza filo).

Sicurezza della postazione di lavoro

▶ Mantenere l'area di lavoro pulita e ben illuminata. Zone disordinate o buie possono essere causa di incidenti.
Evitare di impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali siano presenti liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
- Tenere lontani i bambini e altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni possono comportare la perdita del controllo sull'elettroutensile.

Sicurezza elettrica

La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare qualsivoglia modifica alla spina. Non utilizzare spine adattatrici con elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.

Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, fornelli elettrici e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è collegato a massa.

- Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

Non usare il cavo per scopi diversi da quelli previsti. Non usare il cavo per trasportare o appendere l'elet-troutensile, né per estrarre la spina dalla presa di cor-rente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e parti dell'elettroutensile in movi- mento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.

Se si utilizza l'elettroutensile all'aperto, impiegare un cavo di prolunga adatto per l'uso all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio di scosse elettriche.

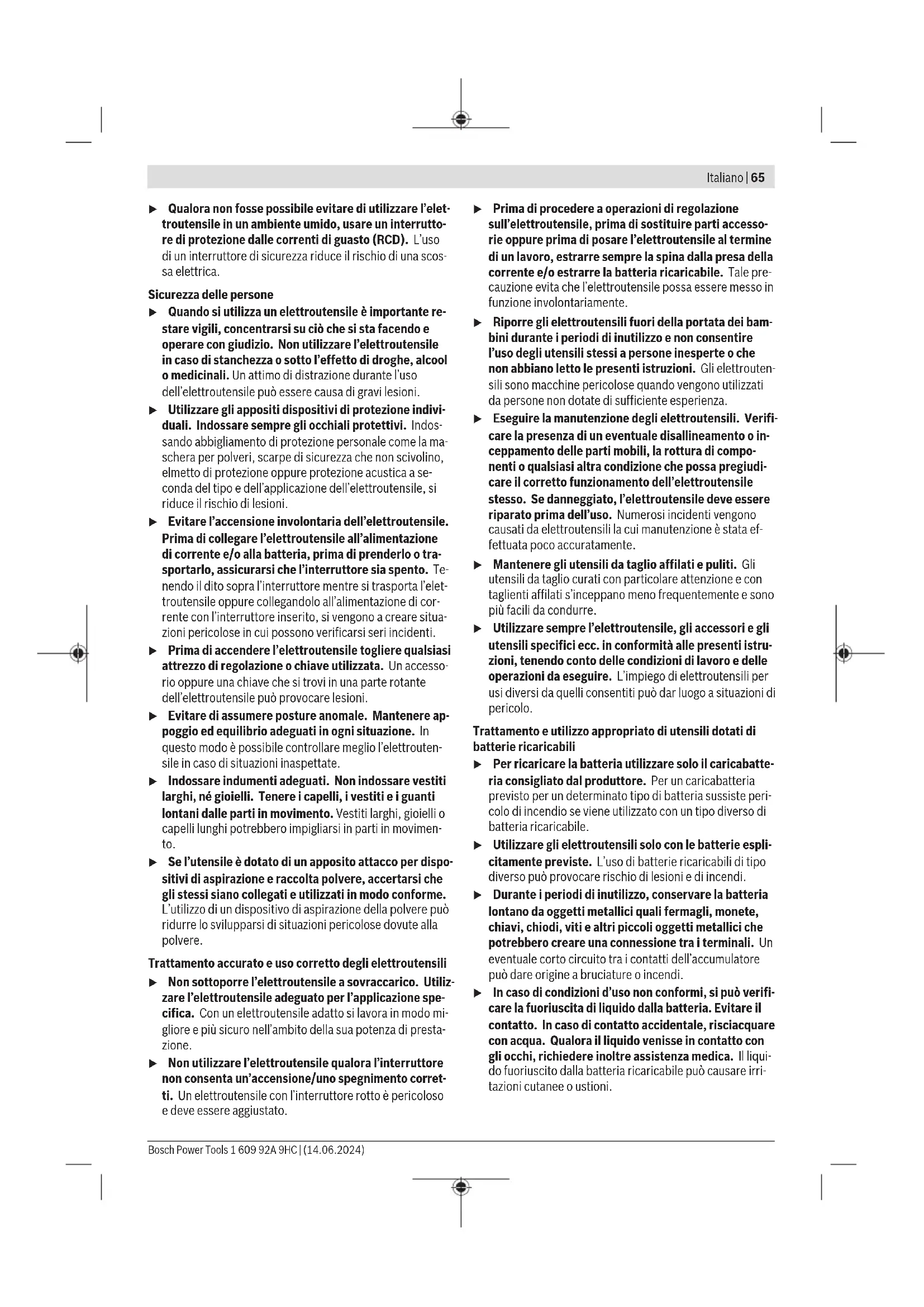

Qualora non fosse possibile evitare di utilizzare l'elet-troutensile in un ambiente umido, usare un interrutto-re di protezione dalle correnti di guasto (RCD). L'uso di un interruttore di sicurezza riduce il rischio di una scos-sa elettrica.

Sicurezza delle persone

▶ Quando si utilizza un elettroutensile è importante re-stare vigili, concentrarsi su ciò che si sta facendo e operare con giudizio. Non utilizzare l'elettroutensile in caso di stanchezza o sotto l'effetto di droghe, alcool o medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi lesioni.
Utilizzare gli appositi dispositivi di protezione individuali. Indossare sempre gli occhiali protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino,elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di lesioni.
Evitare l'accensione involontaria dell'elettroutensile. Prima di collegare l'elettroutensile all'alimentazione di corrente e/o alla batteria, prima di prenderlo o trasportarlo, assicurarsi che l'interruttore sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
Prima di accendere l'elettroutensile togliere qualsiasi attrezzo di regolazione o chiave utilizzata. Un accessorio oppure una chiave che si trovi in una parte rotante dell'elettroutensile può provocare lesioni.
Evitare di assumere posture anomale. Mantenere appoggio ed equilibrio adeguati in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.
Indossare indumenti adeguati. Non indossare vestiti larghi, né gioielli. Tenere i capelli, i vestiti e i guanti lontani dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi potrebbero impigliarsi in parti in movimento.
Se l'utensile è dotato di un apposito attacco per dispositivi di aspirazione e raccolta polvere, accertarsi che gli stessi siano collegati e utilizzati in modo conforme. L'utilizzo di un dispositivo di aspirazione della polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

Trattamento accurato e uso corretto degli elettroutensili

Non sottoporre l'elettroutensile a sovraccarico. Utilizzare l'elettroutensile adeguato per l'applicazione specifica. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione.
Non utilizzare l'elettroutensile qualora l'interruttore non consenta un'accensione/uno spegnimento corretti. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato.

Prima di procedere a operazioni di regolazione sull'elettroutensile, prima di sostituire parti accessorie oppure prima di posare l'elettroutensile al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione evita che l'elettroutensile possa essere messo in funzione involontariamente.
Riporre gli elettroutensili fuori della portata dei bambini durante i periodi di inutilizzo e non consentire l'uso degli utensili stessi a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.
Eseguire la manutenzione degli elettroutensili. Verificare la presenza di un eventuale disallineamento o inceppamento delle parti mobili, la rottura di componenti o qualsiasi altra condizione che possa pregiudicare il corretto funzionamento dell'elettroutensile stesso. Se danneggiato, l'elettroutensile deve essere riparato prima dell'uso. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente.
Mantenere gli utensili da taglio affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.
Utilizzare sempre l'elettroutensile, gli accessori e gli utensili specifici ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni di lavoro e delle operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti può dar luogo a situazioni di pericolo.

Trattamento e utilizzo appropriato di utensili dotati di batterie ricaricabili

Per ricaricare la batteria utilizzare solo il caricabatteria consigliato dal produttore. Per un caricabatteria previsto per un determinato tipo di batteria sussiste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile.
Utilizzare gli elettroutensili solo con le batterie esplicitamente previste. L'uso di batterie ricaricabili di tipo diverso può provocare rischio di lesioni e di incendi.
Durante i periodi di inutilizzo, conservare la batteria lontano da oggetti metallici quali fermagli, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici che potrebbero creare una connessione tra i terminali. Un eventuale corto circuito tra i contatti dell'accumulatore può dare origine a bruciature o incendi.
In caso di condizioni d'uso non conformi, si può verificare la fuoriuscita di liquido dalla batteria. Evitare il contatto. In caso di contatto accidentale, risciacquare con acqua. Qualora il liquido venisse in contatto con gli occhi, richiedere inoltre assistenza medica. Il liquido fuoriuscito dalla batteria ricaricabile può causare irritazioni cutanee o ustioni.

66 | Italiano

Assistenza

▶ Fare riparare l'elettroutensile da personale specializzato e utilizzando solo parti di ricambio identiche. In tale maniera viene salvaguardata la sicurezza dell'elet-troutensile.

Avvertenze di sicurezza per chiodatrici

Tenere sempre presente che l'utensile può contenere chiodi. Una mancanza di attenzione nell'impiego della chiodatrice può comportare un'improvvisa proiezione di chiodi, con conseguenti lesioni alla persona.
Non rivolgere l'utensile verso se stessi, né verso altre persone nelle vicinanze. In caso di attivazione accidentale, i chiodi verrebbero proiettati all'esterno, causando lesioni.
Non azionare l'utensile qualora non sia saldamente posizionato sul pezzo in lavorazione. Se l'utensile non si trova a contatto con il pezzo in lavorazione, il chiodo potrebbe deviare dal percorso previsto.
▶ Scollegare l'utensile dall'alimentazione, qualora il chiodo si inceppi nell'utensile. Se collegata all'alimentazione, durante la rimozione del chiodo inceppato, la chiodatrice potrebbe accidentalmente attivarsi.
▶ Procedere con cautela nel rimuovere un chiodo inceppato. Il meccanismo potrebbe trovarsi sotto pressione e il chiodo potrebbe venire proiettato all'esterno durante il tentativo di rimuoverlo.

Avvertenza di sicurezza supplementare per GNB 18V-38:

Non utilizzare questa chiodatrice per fissare cavi elettrici. Questo utensile non è concepito per l'installazione di cavi elettrici e potrebbe quindi danneggiare l'isolamento dei cavi stessi, con conseguente rischio di folgorazione o incendio.

Avvertenza di sicurezza supplementare per GNB 18V-40:

Prima di fissare cavi elettrici, accertarsi che i cavi siano disalimentati. Tenere la chiodatrice esclusivamente dalle superfici di presa isolate. Utilizzare esclusivamente chiodi concepiti per l'installazione di cavi elettrici. Verificare che i chiodi non abbiano danneggiato l'isolamento dei cavi elettrici. Qualora un chiodo danneggiasse l'isolamento dei cavi elettrici, ciò potrebbe causare folgorazioni e incendi.

▶ Scollegare la chiodatrice dall'alimentazione durante le operazioni di carico e scarico dei chiodi, esecuzione di regolazioni o sostituzione degli accessori. Se collegata all'alimentazione, la chiodatrice potrebbe attivarsi accidentalmente e causare lesioni alla persona.

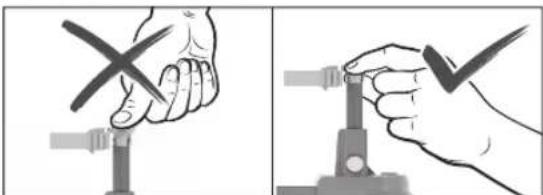

▶ Procedere con cautela quando si maneggiano i chiodi, in particolare durante le operazioni di carico e scarico. I chiodi presentano punte affiliate che possono causare lesioni alla persona.

- Tenere le dita lontane dall'interruttore quando non si utilizza la chiodatrice e quando si cambia posizione di

lavoro. Un'attivazione accidentale proietterà il chiodo verso l'esterno causando lesioni alla persona.

▶ Afferrare e tenere la chiodatrice dalle superfici isolate dell'impugnatura qualora si eseguano operazioni in cui il chiodo potrebbe entrare a contatto con cavi elettrici nascosti. Se un chiodo entra a contatto con un cavo sotto tensione, la tensione potrebbe trasmettersi anche alle parti metalliche esposte della chiodatrice, provocando la folgorazione dell'utilizzatore.
▶ Afferrare e tenere saldamente la chiodatrice durante il funzionamento. Un rinculo incontrollato della chiodatrice può determinarne l'attivazione accidentale e causare lesioni alla persona.
Mantenere tutte le parti del corpo, come mani, gambe, ecc. lontane dalla direzione di proiezione dell'utensile. Il chiodo può penetrare nel pezzo in lavorazione e in qualsiasi oggetto che si trovi dietro quest'ultimo, il che può causare lesioni alla persona.
Durante l'utilizzo della chiodatrice, mantenere tutte le parti del corpo, come mani, gambe, ecc. lontane dall'area di inserimento dei chiodi nel pezzo in lavorazione. Il chiodo potrebbe deviare e fuoriuscire dal pezzo in lavorazione causando lesioni alla persona.
Al fine di rilevare linee di alimentazione nascoste, utilizzare apparecchiature di ricerca adatte oppure rivolgersi alla società erogatrice locale. Un contatto con cavi elettrici può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando una tubazione del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano danni materiali.
In caso di danni o di utilizzo improprio della batteria, vi è rischio di fuoriuscita di vapori. La batteria può incendiarsi o esplodere. Far entrare aria fresca nell'ambiente e contattare un medico in caso di malessere. I vapori possono irritare le vie respiratorie.
▶ Non modificare né aprire la batteria. Vi è il rischio di cortocircuito.
Qualora si utilizzino oggetti appuntiti, come ad es. chiodi o cacciaviti, oppure se si esercita forza dall'esterno, la batteria potrebbe danneggiarsi. Potrebbe verificarsi un cortocircuito interno e la batteria potrebbe incendiarsi, emettere fumo, esplodere o surriscaldarsi.
▶ Utilizzare la batteria solo con articoli del produttore. Soltanto in questo modo la batteria verrà protetta da pericolosi sovraccarichi.
Proteggere la batteria dal calore, ad esempio anche da irradiazione solare continua, fuoco, sporcizia, acqua ed umidità. Sussiste il pericolo di esplosioni e cortocircuito.
Non utilizzare l'elettroutensile e i chiodi su materiali estremamente morbidi (ad es., legno, materiali da costruzione leggeri). I chiodi possono penetrare nella superficie e causare lesioni.
Non utilizzare l'elettroutensile e i chiodi su materiali estremamente duri (ad es., acciaio ad alta resistenza,

pietra naturale estremamente dura) né su tipi di calcestruzzo altamente resistenti alla pressione o contenenti pietrame altamente resistente alla pressione. Se il materiale è eccessivamente duro, il chiodo può rimbalzare, rompersi e fuoriuscire, colpire l'utilizzatore o altre persone e causare lesioni.

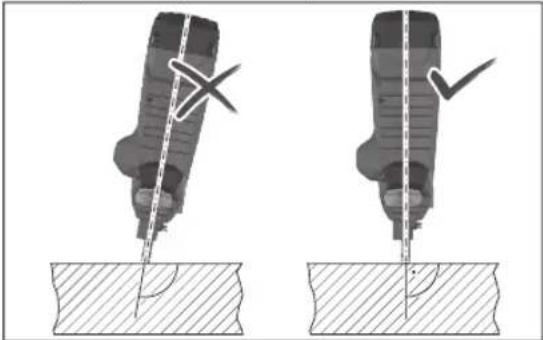

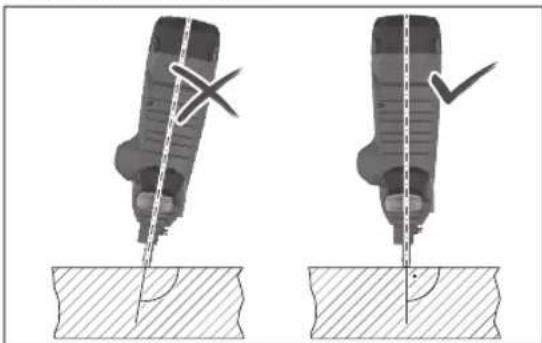

Non tenere mai l'elettroutensile con un angolo acuto rispetto alla superficie. L'elettroutensile deve essere perpendicolare alla superficie. Su quest'ultima non devono essere presenti impurità.
Non disattivare o rimuovere l'elemento di contatto. L'elemento di contatto funge da meccanismo di sicurezza per ridurre il rischio di attivazione accidentale. La disattivazione di questo componente può causare un'attivazione accidentale.
Utilizzare l'elettroutensile soltanto se l'elemento di contatto funziona correttamente. In caso di elemento di contatto difettoso, l'elettroutensile può attivarsi accidentalmente.
Inserire i chiodi nel caricatore dell'elettroutensile sempre prima della batteria. In questo modo si riduce il rischio di conficcare accidentalmente un chiodo e ferire se stessi o altre persone.
Non conficcare mai chiodi in prossimità di materiali infiammabili. Durante l'inserimento di alcuni tipi di chiodi, possono originarsi scintille dall'elemento di contatto.
▶ Non conficcare chiodi l'uno sull'altro. Ciò può deviare il chiodo o causare una reazione imprevista dell'elettroutensile.

Descrizione del prodotto e dei servizi forniti

Leggere tutte le avvertenze e disposizioni di sicurezza. La mancata osservanza delle avvertenze e disposizioni di sicurezza può causare folgorazioni, incendi e/o lesioni di grave entità.

Si prega di osservare le immagini nella prima parte delle istruzioni per l'uso.

Utilizzo conforme

L'elettroutensile è concepito per conficcare chiodi in materiali duri come calcestruzzo (ad es., calcestruzzo gettato in

opera, giunti sottoposti a riempimento e stuccatura) e acciaio (ad es., acciaio da costruzione, acciaio laminato a caldo). L'elettroutensile non può essere utilizzato su superfici estremamente morbide (ad es., legno, materiali da costruzione leggeri) o estremamente rigide (ad es., acciaio ad alta resistenza). Non utilizzare l'elettroutensile neanche sulle seguenti superfici: pietra naturale, giunti di malta verticali, blocchi forati, laterizi, laterizi smaltati, vetro, acciaio temprato, acciaio da utensili, acciaio per molle, ghisa, cordoni di saldatura.

Verificare che la superficie sia idonea prima dell'utilizzo (vedi «Verifica dell'idoneità della superficie», Pagina 70). L'elettroutensile è concepito soltanto per l'impiego manuale. L'elettroutensile è concepito per l'utilizzo al chiuso.

Componenti illustrati

La numerazione dei componenti raffigurati è riferita all'illustrazione dell'elettroutensile nella pagina con rappresentazione grafica.

(1) Tasto di accensione/spegnimento (interfaccia di comando)
(2) Indicatore di stato dell'elettroutensile (interfaccia di comando)
(3) Indicatore del livello di carica della batteria (interfaccia di comando)
(4) Tasto Reset (interfaccia di comando)
(5) Interruttore di sbloccaggio del grilletto
(6) Grilletto
(7) Impugnatura (superficie di presa isolata)
(8) Interfaccia di comando
(9) Tasto di sbloccaggio della batteria ^a)

(10) Batteria ^31

(11) Leva di sbloccaggio del caricatore

(12) Caricatore

(13) Piedino di supporto

(14) Cursore di spinta del caricatore

(15) Tasto del cursore di spinta del caricatore

(16) Pulsante di sbloccaggio dell'elemento di contatto

(17) Elemento di contatto standard

(18) Apertura di espulsione

(19) Luce di lavoro

(20) Interruttore dell'arresto di profondità

(21) Asta inseribile per la pulizia

(22) Nastro di chiodi ^a)

(23) Elemento di contatto sottile (GNB 18V-40)

(24) Anello magnetico (GNB 18V-40)

(25) Gancio di sospensione

a) Questo accessorio non fa parte della dotazione standard.

68 | Italiano

Dati tecnici

Chiodatrice a batteria GNB 18V-38 GNB 18V-40
Codice prodotto		3 601 JL7 000	3 601 JL7 001
Tensione nominale V= 18 18
Sistema di scatto Scatto singolo con blocco di sicurezza			Scatto singolo con blocco di sicurezza
Frequenza di fissaggio max. (con batteria ≥ 4 Ah) s	-1	2	2
Elemento di inserimento
– Tipo Chiodo Chiodo
– Lunghezza mm 13-38 13-40
– Diametro dello stelo mm 2,7-3 2,7-3
Capacità caricatore standard Chiodi 22 22
Dimensioni senza batteria (lunghezza × larghezza × altezza)	mm	405 × 138 × 309	405 × 138 × 309
Peso con batteria^A)	kg	4,4-5,4	4,4-5,4
Peso senza batteria	kg	4,1	4,1
Temperatura ambiente consigliata in fase di ricarica	°C	0 ... +35	0 ... +35
Temperatura ambiente consentita durante il funziona -mento^B)	°C	-5 ... +50	-5 ... +50
Temperatura ambiente consentita per lo stoccaggio	°C	-20 ... +50	-20 ... +50
Batterie compatibili		GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...
Batterie consigliate per la massima potenza		ProCORE18V...≥ 4 Ah	ProCORE18V...≥ 4 Ah
Caricabatteria consigliati		GAL 18...GAX 18V...GAL 36...	GAL 18...GAX 18V...GAL 36...

A) in funzione della batteria utilizzata
B) prestazioni ridotte in caso di temperature < 0 °C
I valori possono variare a seconda del prodotto ed essere soggetti a condizioni di impiego e ambientali. Per maggiori informazioni, consultare il sito www.bosch-professional.com/wac.

Informazioni su rumorosità e vibrazioni

Valori di emissione acustica rilevati conformemente a EN 60745-2-16.

Il livello di rumorosità ponderato A dell'elettroutensile è tipicamente di: Livello di pressione acustica 85 dB(A); Livello di potenza sonora 96 dB(A). Grado d'incertezza K = 3 dB.

Indossare protezioni acustiche!

Valori di oscillazione totali a_h (somma vettoriale delle tre direzioni) e grado d'incertezza K rilevati conformemente

a EN 60745-2-16:

$$ a _ {n} = 5, 7 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$

Il livello di vibrazione ed il valore di emissione acustica indicati nelle presenti istruzioni sono stati rilevati conformemente ad una procedura di misurazione unificata e sono utilizzabili per confrontare gli elettroutensili. Le stesse procedure sono idonee anche per una valutazione temporanea del livello di vibrazione e dell'emissione acustica.

Il livello di vibrazione ed il valore di emissione acustica sono riferiti agli impieghi principali dell'elettroutensile; qualora, tuttavia, l'elettroutensile venisse utilizzato per altre applica-

zioni, oppure con accessori differenti o in caso di insufficiente manutenzione, il livello di vibrazione ed il valore di emissione acustica potrebbero variare. Ciò potrebbe aumentare sensibilmente l'emissione di vibrazioni e l'emissione acustica sull'intero periodo di funzionamento.

Per valutare con precisione i valori di vibrazione e di emissione acustica, andranno considerati anche i periodi nei quali l'utensile sia spento, oppure acceso, ma non utilizzato. Ciò potrebbe ridurre sensibilmente l'emissione di vibrazioni e l'emissione acustica sull'intero periodo di funzionamento.

Adottare misure di sicurezza supplementari per proteggere l'operatore dall'effetto delle vibrazioni: ad esempio, sottoponendo a manutenzione l'elettroutensile e gli utensili accessori, mantenendo calde le mani e organizzando i vari processi di lavoro.

Batteria

Bosch vende elettroutensili a batteria anche senza batteria. Per sapere se nella dotazione dell'elettroutensile è compresa una batteria, leggere quanto riportato sulla confezione.

Ricarica della batteria

▶ Utilizzare esclusivamente i caricabatterie indicati nei dati tecnici. Soltanto questi caricabatterie sono adatti alle batterie al litio utilizzate nell'elettroutensile.

Avvertenza: a causa delle norme internazionali per il trasporto, le batterie al litio vengono fornite parzialmente cariche. Per assicurare la piena potenza della batteria, ricaricarla completamente prima dell'impiego iniziale.

Introduzione della batteria

Spingere la batteria carica nell'apposito alloggiamento, sino a farlo scattare udibilmente in posizione.

Rimozione della batteria

Per rimuovere la batteria, premere il tasto di sbloccaggio ed estrarla. Durante tale operazione, non esercitare forza.

La batteria è dotata di 2 livelli di bloccaggio, preposti ad impedire che la batteria stessa cada all'esterno, qualora il tasto di sbloccaggio batteria venga premuto inavvertitamente. Sino a quando la batteria è inserita nell'elettroutensile, essa viene mantenuta in posizione da un'apposita molla.

Indicatore del livello di carica della batteria

Avvertenza: non tutti i tipi di batteria dispongono di un indicatore del livello di carica.

I LED verdi dell'apposito indicatore indicano il livello di carica della batteria. Per ragioni di sicurezza, il livello di carica si può verificare esclusivamente ad elettroutensile fermo.

Per visualizzare il livello di carica, premere il tasto dell'indicatore livello di carica della batteria.Èò sarà possibile anche a batteria rimossa.

Se premuto il tasto dell'indicatore livello di carica della batteria non si illumina alcun LED, ciò significa che la batteria è difettosa e che deve essere sostituita.

Il livello di carica della batteria verrà visualizzato anche sull'interfaccia di comando (vedi «Indicatori di stato», Pagina 73).

Tipo di batteria GBA 18V...

LED Capacità

Luce fissa, 3 LED verdi 60-100%

Luce fissa, 2 LED verdi 30-60%

Luce fissa, 1 LED verde 5-30%

Luce lampeggiante, 1 LED verde 0

Tipo di batteria ProCORE18V...

LED Capacità

Luce fissa, 5 LED verdi 80–100%

Luce fissa, 4 LED verdi 60–80%

Luce fissa, 3 LED verdi 40–60%

Luce fissa, 2 LED verdi 20–40%

Luce fissa, 1 LED verde 5–20%

Luce lampeggiante, 1 LED verde 0–5%

Avvertenze per l'impiego ottimale della batteria

Proteggere la batteria ricaricabile da umidità ed acqua.

Conservare la batteria esclusivamente nel campo di temperatura fra -20 °C e 50 °C. Non lasciare la batteria all'interno dell'auto, ad es. nel periodo estivo.

Pulire di tanto in tanto le fessure di ventilazione della batteria ricaricabile con un pennello morbido, pulito ed asciutto.

Una sensibile riduzione della durata del funzionamento dopo l'operazione di ricarica sta ad indicare che la batteria ricaricabile dovrà essere sostituita.

Attenersi alle indicazioni relative allo smaltimento.

Montaggio

▶ Prima di qualsiasi intervento sull'elettroutensile (ad es. per manutenzione, sostituzione dell'accessorio ecc.), prelevare la batteria. Qualora l'interruttore di avvio/arresto venga premuto inavvertitamente, vi è rischio di lesioni.

Inserimento/sostituzione del caricatore (vedere fig. A)

Inserire il caricatore (12) nell'elettroutensile e farlo innestare in posizione.

Per sostituire il caricatore, premere la leva di sbloccaggio (11) in senso orario. Estrarre il caricatore dall'elettroutensile con una leggera rotazione.

Riempimento/svuotamento del caricatore (vedere fig. B)

Procedere con cautela quando si maneggiano i chiodi, in particolare durante le operazioni di carico e scarico. I chiodi presentano punte affiliate che possono causare lesioni alla persona.

Utilizzare esclusivamente chiodi consigliati da Bosch per il rispettivo elettroutensile. L'utilizzo di chiodi non consentiti può danneggiare l'elettroutensile e provocare lesioni.

Quando si eseguono interventi sul caricatore, tenere l'elet-troutensile in modo che l'apertura di espulsione (18) non sia puntata contro il proprio corpo o verso altre persone.

70 | Italiano

Scelta dei chiodi in base al tipo di applicazione:

Denomina-zione	Codice di ordinazione	Adatto a Lunghezza (mm)	Diametro (mm) Materiale Colore na-Stelo Testa		stro di chiodi
NB-16 1 600 A02 F4K Calcestruzzo 16 2,7			(liscio)	6,25 Acciaio al car-bonio, zinca-tura galvanica	Blu
NB-19 1 600 A02 F4L 19
NB-25 1 600 A02 F4M 25
NB-32 1 600 A02 F4N 32
NB-38 1 600 A02 F4P 38
NK-35 1 600 A02 F4R 35 2,7			(zigrinato)
NM-13 1 600 A02 F4S Acciaio 13 3			(scalare)		Nero
NM-16 1 600 A02 F4T 16
NM-19 1 600 A02 F4U 19
GNB 18V-40:
NB-40 1 600 A02 R7F Calcestruzzo 40 2,7			(liscio)	6,25 Acciaio al car-bonio, zinca-tura galvanica	Blu

Riempimento del caricatore:

• All'occorrenza, pulire il cursore di spinta del caricatore (14) e il caricatore (12), ad es. con un pennello.
• Premere il tasto (15) sul cursore di spinta del caricatore (14) e spingerlo fino a innesto in posizione in direzione dell'apertura del caricatore.
• Spingere un nastro di chiodi (22) adatto nell'apertura del caricatore. Il caricatore standard può essere riempito con al massimo 2 nastri di chiodi, mentre la versione estesa (accessorio) può contenerne 4.
• Premere il tasto (15) sul cursore di spinta del caricatore (14) e spingerlo in avanti fino a battuta.

Avvertenza: se nel caricatore (12) sono contenuti ancora 2 chiodi, non sarà più possibile premere l'elemento di contatto (17) e avviare un'operazione di inserimento. Riempire il caricatore.

Svuotamento del caricatore:

• Premere il tasto (15) sul cursore di spinta del caricatore (14) e spingerlo fino a innesto in posizione in direzione dell'apertura del caricatore.
• Ruotare il caricatore in modo da far scivolare il nastro di chiodi (22) dalla relativa apertura.

Smontaggio/sostituzione dell'elemento di contatto (vedere fig. C)

È possibile smontare l'elemento di contatto a scopo di pulizia o sostituzione.

GNB 18V-38: utilizzare esclusivamente l'elemento di contatto standard (17).

GNB 18V-40: impiegare l'elemento di contatto adatto in base all'uso previsto:

- L'elemento di contatto standard (17) è adatto all'applicazione di chiodi e (in combinazione con l'anello

magnetico (24)) al montaggio di elementi di fissaggio in acciaio.

- L'elemento di contatto sottile (23) è adatto al montaggio di elementi di fissaggio in plastica.

Rimozione della batteria (10). Svuotare il caricatore (12) e smontarlo.

Tirare il pulsante di sbloccaggio (16) dell'elemento di contatto ed estrarre l'elemento di contatto (17) o (23) dall'elet-troutensile.

Spingere l'elemento di contatto (17) o (23) pulito o nuovo fino a innesto in posizione nell'elettroutensile.

Uso

Messa in funzione

Accensione/spegnimento

Per accendere l'elettroutensile, premere il tasto di accensione/spegnimento (1) sull'interfaccia di comando finché questa non si illumina.

Per spegnere l'elettroutensile, premere nuovamente il tasto di accensione/spegnimento (1).

Se non utilizzato, l'elettroutensile si spegne automaticamente dopo 30 min.

Verifica dell'idoneità della superficie

Verificare l'idoneità della superficie prima di rifornire l'elet-troutensile con chiodi o prima del fissaggio.

La superficie deve essere piana e priva di residui.

Per verificare la durezza del materiale della superficie, utilizzare un chiodo come bulino. Colpirlo con un martello, assestando un colpo energico sul materiale. Verificare il risultato:

- Se la punta del chiodo è svasata, la superficie è troppo dura e non idonea; il chiodo potrebbe rimbalzare.

• Se il materiale è incrinato o scheggiato, la superficie è troppo fragile e quindi non idonea. Sussiste il rischio di essere colpiti da particelle oppure che il chiodo penetri completamente nella superficie.
• Se quando viene colpito con il martello il chiodo affonda nella superficie, quest'ultima è troppo morbida e non idonea; il chiodo potrebbe penetrare completamente nella superficie.
• Se il chiodo non lascia incavi nella superficie, quest'ultima è idonea al fissaggio.

Avvio dell'operazione di inserimento

• Accendere l'elettroutensile.
• Premere l'interruttore di sbloccaggio (5) verso sinistra per sbloccare il grilletto (6) (vedere fig. D).
• Accertarsi di afferrare saldamente l'elettroutensile dall'impugnatura (7).
• Premere l'elemento di contatto (17) fino a battuta sulla superficie.

Una volta premuto l'elemento di contatto, la luce di lavoro (19) si accenderà, illuminando la superficie di lavoro in condizioni di luce sfavorevoli.

• Infine, premere brevemente il grilletto (6) e rilasciarlo nuovamente. Al contempo, un chiodo verrà inserito nella superficie.
• Avvertenza: il grilletto (6) deve essere premuto entro 2 s dopo aver premuto l'elemento di contatto (17). Altrimenti, l'elettroutensile verrà messo in stato di sicurezza e si dovrà riavviare da capo l'operazione di inserimento.
• Per un'ulteriore operazione di inserimento, sollevare completamente l'elettroutensile dalla superficie e posizionarlo saldamente nel successivo punto desiderato.
• Bloccare il grilletto (6) durante le pause e al termine dei lavori premendo l'interruttore di sbloccaggio (5) verso destra (vedere fig. D).

Avvertenza: il bloccaggio impedisce l'attivazione quando l'elemento di contatto (17) non è completamente premuto o il grilletto (6) non è stato rilasciato tra un'operazione di inserimento e l'altra.

Avvertenze operative

Prima di qualsiasi intervento sull'elettroutensile (ad es. per manutenzione, sostituzione dell'accessorio ecc.), prelevare la batteria. Qualora l'interruttore di avvio/arresto venga premuto inavvertitamente, vi è rischio di lesioni.

Prima di iniziare a lavorare, verificare sempre che i dispositivi di sicurezza e di scatto funzionino correttamente e che tutte le viti e i dadi siano serrati saldamente.

Scollegare immediatamente dall'alimentazione di corrente un elettroutensile difettoso o non perfettamente funzionante e contattare un Centro Assistenza Clienti Bosch autorizzato.

Non eseguire operazioni improprie sull'elettroutensile. Non smontare o bloccare nessun componente dell'elettroutensile. Non eseguire «riparazioni di emergenza» con mezzi non adatti.

Evitare ogni depotenziamento o danno dell'elettroutensile, ad es. tramite:

• colpi o incisioni,
• modifiche non approvate dal produttore,
• cadute o trascinamenti su pavimenti,
• utilizzo come martello,
• qualsiasi tipo di azione violenta.

Spegnere l'elettroutensile per lunghe pause o al termine dei lavori, rimuovere la batteria e, se possibile, svuotare il caricatore.

Indicazioni per le operazioni di inserimento

Durante i fissaggi, osservare le indicazioni del produttore dei materiali da fissare e gli schemi costruttivi dei professionisti. Controllare cosa c'è sotto il pezzo in lavorazione o dietro di esso. Non conficcare chiodi in pareti, soffitti o pavimenti, qualora delle persone si trovino al di là di queste strutture. I chiodi potrebbero perforare la superficie e causare lesioni.

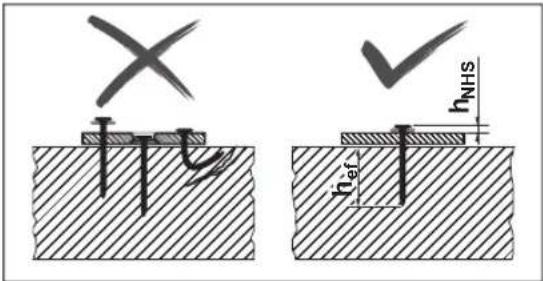

I chiodi devono essere inseriti sempre perpendicolarmente nella superficie.

Non inserire un chiodo su un chiodo già conficcato. In questo modo il chiodo si può deformare, i chiodi si possono inceppare o l'elettroutensile può muoversi in modo incontrollato.

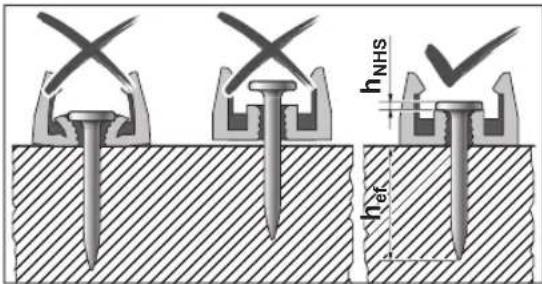

X hNHS hef

Verificare che i chiodi siano stati conficcati correttamente. Per un fissaggio sicuro, non devono trovarsi né troppo in alto né troppo in profondità o essere deformati.

72 | Italiano

hNHS hef

GNB 18V-40: nel montaggio di elementi di fissaggio, verificare anche che i chiodi siano applicati correttamente. In caso di danneggiamento del calcestruzzo a causa di operazioni di inserimento errate, occorre ripararlo conformemente a norme riconosciute.

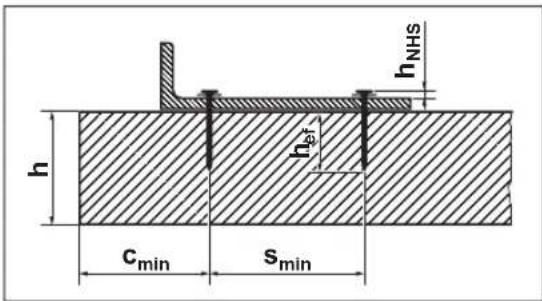

h h_NHS h_eff c_min s_min

È possibile reperire le seguenti indicazioni nella documentazione relativa ai chiodi Bosch -al sito http://www.bosch-pt.com:

• Distanza testa del chiodo h NHS
• Lunghezza di ancoraggio efficace h ef
• Spessore minimo dell'elemento in calcestruzzo h
• Distanza minima tra due chiodi s _min
• Distanza minima dal bordo c _min
• Carichi consigliati

Montaggio di elementi di fissaggio (GNB 18V-40) (vedere figg. E-F)

Con l'elettroutensile è possibile montare singoli elementi di fissaggio in plastica o acciaio su una superficie di supporto. Esempi di elementi di fissaggio:

Codice di ordina-zione	Descrizione
	1 600 A03 2G6 Morsetto stringitubo 16 mm
	1 600 A03 2G7 Morsetto stringitubo 20 mm
	1 600 A03 2G8 Morsetto stringitubo 25 mm
	1 600 A03 2G9 Morsetto stringitubo 32 mm
	1 600 A03 2GA Morsetto stringitubo 40 mm
	1 600 A03 2GB Staffa per cavi (un lato) per 8 cavi
	1 600 A03 2GC Staffa per cavi (doppio lato) per 16 cavi

Codice di ordina- Descrizione zione

1 600 A03 2GD Supporto per cavi per 20 ca- vi

1 600 A03 2GE Supporto per cavi per 40 ca- vi

1 600 A03 2GF Supporto serracavi

1 600 A03 2GG Serracavi 8-32 mm

1 600 A03 2GH Serracavi 16-63 mm

L'offerta completa di elementi di fissaggio Bosch è disponibile sul sito www.bosch-pt.com.

Utilizzare esclusivamente elementi di fissaggio consigliati da Bosch per il rispettivo elettroutensile. L'utilizzo di elementi di fissaggio non consentiti può danneggiare l'elettroutensile e provocare lesioni.

Per elementi di fissaggio in plastica, utilizzare l'elemento di contatto sottile (23) (vedere fig. E).

Per elementi di fissaggio in acciaio, utilizzare l'elemento di contatto standard (17) (vedere fig. F). Spingere l'anello magnetico (24) lateralmente sulla punta dell'elemento di contatto e farlo scattare in posizione.

Posizionare un elemento di fissaggio con il passaggio previsto per il chiodo sull'elemento di contatto (23) o sull'anello magnetico (24).

Posizionare sempre e solo un singolo elemento di fissaggio. Più elementi sovrapposti possono determinare lesioni o danni.

▶ Quando si posiziona l'elemento di fissaggio, tenere sempre le mani a lato dell'apertura di espulsione. Non dirigere mai l'apertura di espulsione verso di sé o altre persone. Non premere l'elemento di contatto verso l'interno. Mantenere le dita lontane dal grilletto. Un'innesco accidentale può avere come conseguenza la fuoriuscita di un chiodo, con il rischio di lesioni o danni all'elet-troutensile.

Premere l'elemento di contatto con elemento di fissaggio in posizione sulla superficie. Avviare l'operazione di inserimento come di consueto.

Regolazione dell'arresto di profondità

Regolare la profondità di inserimento con l'interruttore dell'arresto di profondità (20) in modo da raggiungere il valore corretto per la distanza della testa del chiodo h_NHS .

Chiodo troppo in profondità: premere l'interruttore dell'arresto di profondità (20) verso destra.

Se i chiodi sono inseriti ancora più in profondità, utilizzare chiodi più lunghi.

Chiodo non abbastanza in profondità: pre- mere l'interruttore dell'arresto di profondità (20) verso sinistra.

Se i chiodi non sono ancora inseriti a sufficiente profondità, utilizzare chiodi più corti.

Sblocco degli inceppamenti/reset

Sbloccare gli inceppamenti quando l'indicatore di stato (2) si accende con luce rossa o arancione o quando non è più possibile inserire chiodi correttamente.

• Rimuovere la batteria (10). Svuotare il caricatore (12) e smontarlo. Smontare l'elemento di contatto (17).
• Controllare il caricatore (12) e rimuovere sporcizia, residui e corpi estranei.
• Controllare l'elemento di contatto (17) e rimuovere chiodi, frammenti di chiodo, residui o corpi estranei con l'asta inseribile per la pulizia (21). Prestare attenzione a non danneggiare l'elemento di contatto.
• Reinserire in successione elemento di contatto (17), caricatore (12) e batteria (10).
• Premere il tasto (15) sul cursore di spinta del caricatore (14) e spingerlo fino a innesto in posizione in direzione dell'apertura del caricatore.
• Accendere l'elettroutensile.
• Premere il tasto di reset (4) per 5 s, finché l'indicatore di stato (2) inizia a lampeggiare.
• Schiacciare l'elemento di contatto (17) contro un blocco di legno o simili e premere il grilletto (6). In questo modo, il motore potrà posizionare correttamente il punzone.
• Qualora sia stato rilevato un altro errore, l'elettroutensile non tornerà al funzionamento normale e questo ulteriore guasto verrà visualizzato nell'indicatore di stato (2).

Smontaggio del piedino di supporto

Il piedino di supporto (13) semplifica l'allineamento in perpendicolare dell'elettroutensile su una superficie piana.

È possibile smontare il piedino di supporto (13) per eseguire lavori su superfici irregolari. A tal fine, spingerlo all'indietro rispetto al caricatore (12).

Sospensione dell'elettroutensile

Il gancio di sospensione (25) permette di fissare l'elettrousile spento ad un dispositivo di sospensione adatto.

Avvitare il gancio di sospensione (25) con la vite in dotazione alla carcassa dell'elettroutensile (vedere fig. G).

- Controllare il gancio di sospensione (25) per eventuali danni o deformità.

Non utilizzare il gancio di sospensione (25) in caso sia danneggiato, deformato o non più saldamente fissato all'elettroutensile.

- Appendere l'elettroutensile ad un dispositivo di sospensione stabile tramite il gancio di sospensione (25).

Per evitare danni o lesioni, non è consentito montare il dispositivo di sospensione al di sopra di passaggi pedonali o di aree di lavoro immediatamente adiacenti.

Il gancio di sospensione è previsto esclusivamente per appendere l'elettroutensile, inclusi gli accessori montati.

▶ Non utilizzare mai il gancio di sospensione come dispositivo di protezione anticaduta.

Trasporto

Spegnere l'elettroutensile per trasportarlo, in particolare se si usano scale o si devono compiere movimenti inconsueti. Bloccare il grilletto con l'interruttore di sbloccaggio (5). Sul luogo di lavoro trasportare l'elettroutensile solo per l'impugnatura (7) e senza premere il grilletto (6).

Interfaccia di comando

L'interfaccia di comando serve:

• per l'accensione/lo spegnimento dell'elettroutensile
• per l'indicatore di stato dell'elettroutensile
• per l'indicatore del livello di carica della batteria
• per il reset

Indicatori di stato

Colore indicato- Significato/causa Soluzione re di stato (2)
Verde L'elettroutensile è pronto all'uso. –
Giallo Protezione contro il surriscaldamento: il motore o l'elettronica sono surriscaldati.	Lasciar raffreddare l'elettroutensile. Se la temperatura del motore e dell'elettronica rientra nella temperatura di esercizio, l'elettroutensile torna automaticamente al funzionamento normale.
Blu Protezione dal freddo: l'elettroutensile è troppo freddo.	Sistemare l'elettroutensile in un ambiente caldo e farlo arrivare a temperatura ambiente. Se la temperatura del motore e dell'elettronica rientra nella temperatura di esercizio, l'elet-troutensile torna automaticamente al funzionamento normale.
Rosso Rilevato inceppamento: il punzone non riesce a tornare nella posizione corretta.	Sbloccare l'inceppamento (vedi «Sblocco degli inceppamenti/reset», Pagina 73).

74 | Italiano

Colore indicato- Significato/causa Soluzione re di stato (2)

Arancione Il motore è bloccato: non è possibile posi-zionare correttamente il punzone.		Sbloccare l'inceppamento (vedì «Sblocco degli inceppamenti/reset», Pagina 73).
Ciano Protezione dalle sovracorrenti: il motoreconsuma troppa corrente.		Verificare che l'elettroutensile non sia inceppato o molto spor-co. Se necessario, sbloccare l'inceppamento o rimuovere lo sporco (vedì «Sblocco degli inceppamenti/reset», Pagina 73).Se l'errore persiste, rivolgersi a un Centro Assistenza Clientiper elettroutensili Bosch autorizzato.
Magenta(per 3 s, poi ver-de)	Manutenzione consigliata: tasso di errore ritenuto troppo elevato (ad es., chiodi de-formati o profondità di inserimento insuffi-ciente)	Rivolgersi a un Centro Assistenza Clienti per elettroutensiliBosch autorizzato.
Bianco Errori all'elettronica o ai sensori L'elettroutensile è stato messo in stato di sicurezza e non può essere utilizzato. Rivolgersi a un Centro Assistenza Clienti per elettroutensili Bosch autorizzato.

Indicatore del livello di carica della batteria (3)	Capacità
Luce fissa, 5 LED verde 80–100%
Luce fissa, 4 LED verde 60–80%
Luce fissa, 3 LED verde 40–60%
Luce fissa, 2 LED verde 20–40%
Luce fissa, 1 LED verde 5–20%
Luce lampeggiante, 1 LED verde 0–5%

Manutenzione ed assistenza

Manutenzione e pulizia

▶ Prima di qualsiasi intervento sull'elettroutensile (ad es. per manutenzione, sostituzione dell'accessorio ecc.), prelevare la batteria. Qualora l'interruttore di avvio/arresto venga premuto inavvertitamente, vi è rischio di lesioni.
▶ Per poter garantire buone e sicure operazioni di lavoro, tenere sempre pulite l'elettroutensile e le fessure di ventilazione.

Se l'elettroutensile è stato conservato inutilizzato per 2 anni o più, si consiglia di sottoporlo a manutenzione presso un Centro Assistenza Clienti autorizzato per elettroutensili Bosch.

Risoluzione delle anomalie

Problema Causa Rimedio

L'elettroutensile non reagisce. Batteria assente o scarica Inserire una batteria carica.
	Batteria e/o elettroutensile fuori dalla temperatura di esercizio	Portare gradualmente batteria ed elettroutensile alla temperatura di esercizio.
	Elettroutensile spento Accendere l'elettroutensile con il tasto di accensione/spegnimento (1) sull'interfaccia di comando.
Mancato avvio dell'operazione di inserimento	≤ 2 chiodi nel caricatore (12) Riempire il caricatore (12).
	Grilletto (6) bloccato	Premere l'interruttore di sbloccaggio (5) verso sinistra per sbloccare il grilletto (6).
	Sequenza di lavoro non ese-guita correttamente	Rispettare la corretta sequenza di lavoro:– Sollevare l'elemento di contatto dalla superficie (17).– Rilasciare il grilletto (6).– Premere l'elemento di contatto perpendicolarmente sulla superficie.– Premere il grilletto entro 2 s dopo aver premuto l'elemento di contatto.
Chiodo non abbastanza in profondità.	Elettroutensile troppo freddo	Portare gradualmente l'elettroutensile alla temperatura di esercizio.

1609 92A 9HC | (14.06.2024)

Bosch Power Tools

Problema Causa Rimedio

	Arresto di profondità regolato non correttamente	Premere l'interruttore dell'arresto di profondità (20) verso sinistra.
	Chiodo troppo lungo Utilizzare	chiodi più corti. Osservare la lunghezza di ancoraggio efficace h_ef idonea alla rispettiva applicazione.
	Superficie troppo dura Ricorrere a metodi di fissaggio alternativi, ad es. fissaggio con tasselli.
Chiodo troppo in profondità.	Arresto di profondità regolato non correttamente	Premere l'interruttore dell'arresto di profondità (20) verso destra.
	Chiodo troppo corto Utilizzare	chiodi più lunghi. Osservare la lunghezza di ancoraggio efficace h_ef idonea alla rispettiva applicazione.
	Superficie troppo morbida Ricorrere a metodi di fissaggio alternativi, ad es. fissaggio con tasselli.
Il chiodo si deforma o si rompe.	Elettroutensile posizionato in obliquo sulla superficie	Posizionare l'elettroutensile perpendicolarmente sulla superficie. In caso di superficie piana, utilizzare il piedino di supporto (13) per l'allineamento.
	Chiodo troppo lungo Utilizzare	chiodi più corti. Osservare la lunghezza di ancoraggio efficace h_ef idonea alla rispettiva applicazione.
	Superficie troppo dura In caso di calcestruzzo con inclusioni dure, tentare di eseguire il fissaggio in un altro punto.Altrimenti, ricorrere a metodi di fissaggio alternativi, ad es. fissaggio con tasselli.
Il chiodo non si fissa nell'acciaio.	Superficie in acciaio troppo sottile	Ricorrere a metodi di fissaggio alternativi, ad es. fissaggio con viti.
Il chiodo non fuoriesce dall'elemento di contatto o elemento di contatto in posizione premuta.	Inceppamento nell'elemento di contatto (dovuto ad es. a corpi estranei o sporcizia)	Sbloccare l'inceppamento (vedi «Sblocco degli inceppamenti/reset», Pagina 73).
Tasso di errore troppo elevato	Superficie troppo dura Ricorrere a metodi di fissaggio alternativi, ad es. fissaggio con tasselli.
	Punzone usurato Portare l'elettroutensile in riparazione presso un Centro Assistenza Clienti per elettroutensili Bosch autorizzato.
I chiodi non scivolano nel caricatore.	Caricatore sporco	Pulire il caricatore (12), ad es. con un pennello.

Servizio di assistenza e consulenza tecnica

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista esplosa e informazioni relative ai pezzi di ricambio sono consultabili anche sul sito www.bosch-pt.com

Il team di consulenza tecnica Bosch sarà lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile.

Italia

Tel.: [phone]

E-Mail: [e-mail]

Per ulteriori indirizzi del servizio assistenza consultare:

Le batterie al litio consigliate sono soggette ai requisiti di legge relativi alle merci pericolose. Le batterie possono essere trasportate su strada dall'utilizzatore senza ulteriori precauzioni.

In caso di spedizione tramite terzi (ad es. per via aerea o tramite spedizioniere), devono essere rispettati requisiti specifici per l'imballaggio e l'etichettatura. In tale caso, per la preparazione dell'articolo da spedire si deve consultare uno specialista in merci pericolose.

Inviare le batterie soltanto se la relativa carcassa non è danneggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria in modo che non possa spostarsi nell'imballaggio. Andranno altresì rispettate eventuali ulteriori norme nazionali complementari.

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente elettroutensili, batterie, accessori ed imballaggi non più impiegabili.

Non gettare elettroutensili e batterie/pile tra i rifiuti domestici!

Solo per i Paesi UE:

Gli elettroutensili non più utilizzabili e le batterie/pile difetto-se o usate devono essere smaltiti separatamente. Utilizzare gli appositi sistemi di raccolta.

In caso di smaltimento improprio, le apparecchiature elettriche ed elettroniche potrebbero avere effetti nocivi sull'ambiente e sulla salute umana a causa della possibile presenza di sostanze nocive.

Batterie/pile:

Attenersi alle avvertenze riportate al paragrafo «Trasporto» (vedi «Trasporto», Pagina 75).

Nederlands
