Tip produs	Capsator fără fir
Marcă și model	Bosch GNB 18V-38 Professional
Dimensiuni (L × l × h)	405 × 138 × 309 mm
Greutate fără baterie	4,1 kg
Greutate cu baterie	4,4–5,4 kg (în funcție de baterie)
Tensiune nominală	18 V
Tip baterie compatibilă	Lithium-Ion GBA 18V... / ProCORE18V...
Încărcătoare recomandate	GAL 18..., GAX 18V..., GAL 36...
Tip capse/cuie	Cuie Bosch (NB, NK, NM) sau NB-40 (GNB 18V-40)
Lungime cuie	13–38 mm (GNB 18V-38) / 13–40 mm (GNB 18V-40)
Diametru tijă	2,7–3 mm
Capacitate încărcător	Până la 22 cuie (2 benzi)
Frecvență de fixare max	2 cuie pe secundă (cu baterie ≥ 4 Ah)
Sistem de declanșare	Lovitură cu lovitură cu secvență de siguranță
Materiale compatibile	Beton (turnat, rosturi compactate), oțel de construcție
Temperatură de utilizare	-5 °C la +50 °C
Nivel de presiune acustică	85 dB(A)
Nivel de putere acustică	96 dB(A)
Vibrații (a_h)	5,7 m/s² (incertitudine K = 1,5 m/s²)
Întreținere	Curățați regulat scula și fantele de ventilație
Siguranță	Element de contact (siguranță), trăgaci blocabil, scoaterea bateriei obligatorie înainte de întreținere
Conținutul cutiei	Scula, suport, cârlig de suspendare, manual (bateria și încărcătorul pot fi vândute separat)
Garanție / Service	Service post-vânzare Bosch (tel: [phone]); piese disponibile online

Întrebări frecvente - GNB 18V-38 Professional BOSCH

Ce tipuri de cuie pot folosi cu GNB 18V-38?

Utilizați exclusiv cuiele Bosch recomandate: seriile NB (oțel carbon galvanizat, lungimi 16–38 mm), NK (35 mm crestat), NM (oțel etajat, 13–19 mm) sau NB-40 pentru GNB 18V-40.

Cum pot reîncărca bateria?

Utilizați unul dintre încărcătoarele Bosch listate (GAL 18..., GAX 18V..., GAL 36...). Introduceți bateria în încărcător și conectați-l. Bateria este livrată parțial încărcată; încărcați-o complet înainte de prima utilizare.

Ce fac dacă scula nu funcționează?

Verificați mai întâi dacă bateria este introdusă și încărcată. Asigurați-vă că scula este pornită cu ajutorul butonului Pornire/Oprire (1). Dacă indicatorul de stare (2) este portocaliu sau roșu, urmați procedura de Reset: scoateți bateria, curățați încărcătorul, apoi țineți apăsat butonul Reset (4) timp de 5 secunde.

Cum reglez adâncimea de înfigere?

Utilizați butonul de opritor de adâncime (20). Rotiți-l spre dreapta pentru a înfige mai puțin adânc, spre stânga pentru a înfige mai adânc. După reglare, efectuați o tragere de test pentru verificare.

Poate scula fixa cabluri electrice?

Modelul GNB 18V-38 nu este proiectat pentru fixarea cablurilor electrice. Folosiți mai degrabă GNB 18V-40 care acceptă elemente de fixare speciale cu accesoriile adecvate (element de contact îngust, inel magnetic).

Cum curăț scula?

Scoateți întotdeauna bateria înainte de curățare. Curățați fantele de ventilație cu o perie moale. Pentru încărcător și elementul de contact, folosiți o cârpă uscată. Se recomandă o întreținere regulată la fiecare 2 ani la un centru Bosch autorizat.

Ce înseamnă culorile LED-ului de stare (2)?

Verde: gata de utilizare. Galben: supraîncălzire. Albastru: prea rece. Roșu/Portocaliu: blocare sau înțepenire. Cyan: supracurent. Magenta: întreținere recomandată. Alb: defect senzor (necesită reparație).

Pot folosi scula pe lemn?

Nu, scula este proiectată pentru materiale dure precum betonul sau oțelul. Pe lemn (prea moale), cuiele riscă să traverseze piesa și să rănească pe cineva. Pentru lemn, folosiți un capsator pneumatic clasic.

Cum transport scula în siguranță?

Blocați trăgaciul cu butonul de deblocare (5) în poziția dreaptă. Scoateți bateria. Purtați scula numai de mâner (7) evitând să îndreptați duza de ejecție spre dumneavoastră sau alții.

Unde pot găsi piese de schimb sau service post-vânzare?

Consultați magazinul online Bosch (www.bosch-pt.com) pentru piese. În Franța, contactați Serviciul Clienți Bosch la 09 70 82 12 26 (apel local) sau prin e-mail: [e-mail].

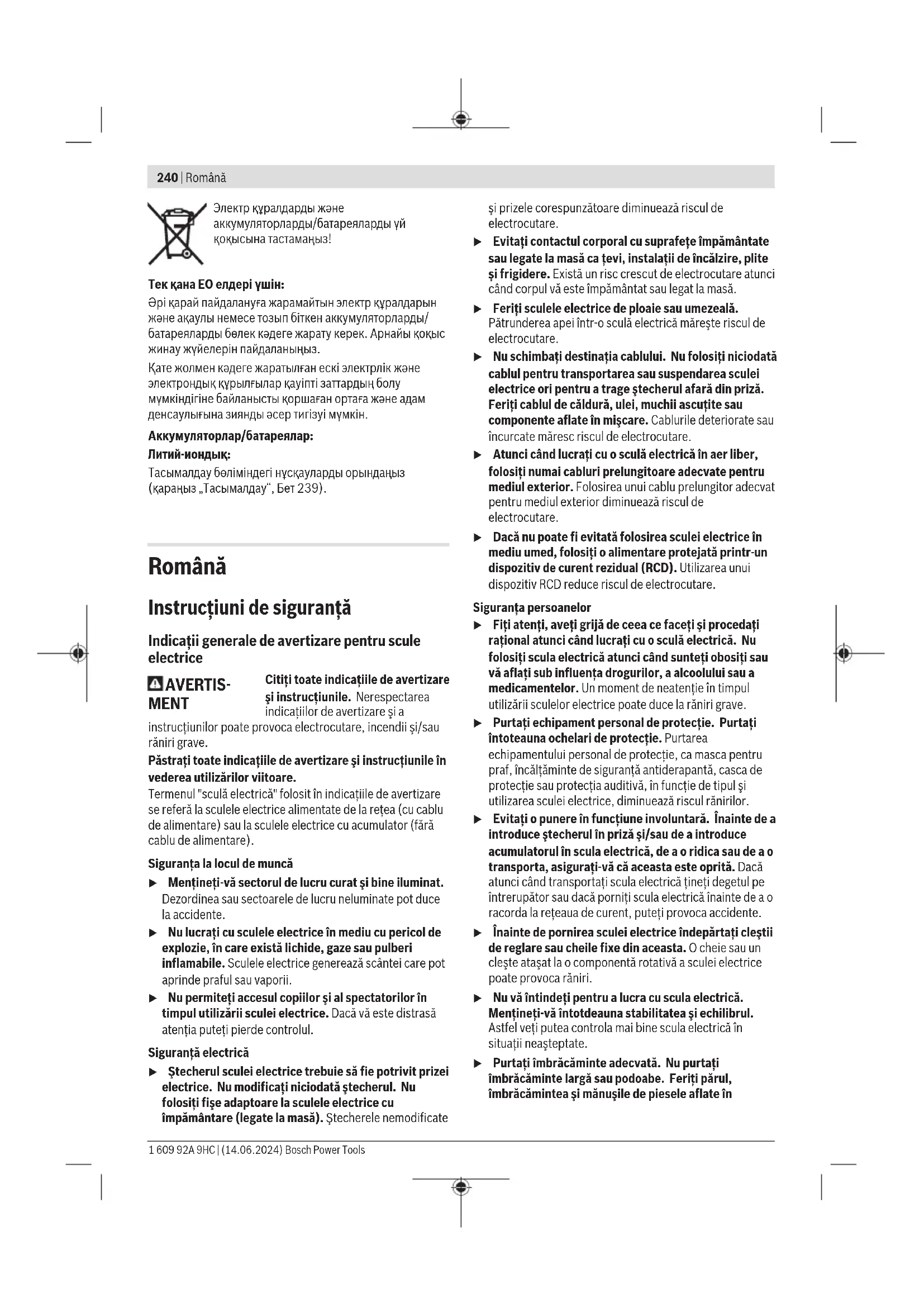

MANUAL DE UTILIZARE GNB 18V-38 Professional BOSCH

Instrucțiuni de siguranță

Indicații generale de avertizare pentru scule electrice

AVERTIS-MENT

Citiți toate indicatiile de avertizare și instrucțiunile. Nerespectarea indicatiilor de avertizare și a

instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave.

Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.

Termenul "sculă electrică" folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) sau la sculele electrice cu accumulator (fără cablu de alimentare).

Siguranța la locul de muncă

• Mențineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.
  Nu lucrați cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii.
  Nu permiteți accesul copiilor și al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenția puteți pierde controlul.

Sigurantă electrică

▶ Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificați niciodată ştecherul. Nu folosiți fișe adaptoare la sculele electrice cu împământare (legate la masă). Ştecherele nemodificate

și prizele corespunzătoare diminuează riscul de electrocutare.

▶ Evitați contactul corporal cu suprafețe împământate sau legate la masă ca țevi, instalații de încălzire, plite și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă.
Feriți sculele electrice de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
Nu schimbați destinația cablului. Nu folosiți niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare.
Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.
Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiți o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.

Siguranta persoanelor

Fiți atenți, aveți grijă de ceea ce faceți și procedați rațional atunci când lucrați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării sculelor electrice poate duce la răniri grave.
Purtați echipament personal de protecție. Purtați întoteauna ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.
Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce accumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.
Înainte de pornirea sculei electrice îndepăratați cleștii de reglare sau cheile fixe din aceasta. O cheie sau un clește atașat la o componentă rotativă a sculei electrice poate provoca răniri.
Nu vă întindeți pentru a lucra cu scula electrică. Mențineți-vă întotdeauna stabilitatea și echilibrul. Astfel veți putea controla mai bine scula electrică în situații neașteptate.
Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul, îmbrăcămintea și mănușile de piesele aflate în

mișcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.

Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.

Utilizarea și manevrarea atentă a sculelor electrice

Nu suprasolicitați scula electrică. Folosiți pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
Nu folosiți scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.
Scoateți ștecherul afară din priză și/sau îndepăratați acumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a depozita sculele electrice. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.
Păstrați sculele electrice nefolosite la loc inaccesibil copiilor și nu lăsați să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență.
Întrețineți sculele electrice. Verificați alinierea corespunzătoare, controlați dacă, componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte sau deteriorate care să afecteze funcționarea sculei electrice. Înainte de utilizare dați la reparat scula electrică defectă. Cauza multor accidente a fost întreținerea necorespunzătoare a sculelor electrice.
▶ Mențineți bine dispozitivele de tăiere bine ascuțite și curate. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.
▶ Folosiți scula electrică, accesoriiile, dispositivele de lucru etc. conform prezentelor instrucțiuni, ținând cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.

Manevrarea și utilizarea atentă a sculelor electrice cu accumulator

Încărcați acumulatorii numai în încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor tipuri de acumulator decât cele prevăzute pentru el, există pericol de incendiu.
▶ Folosiți numai accumulatori special destinați sculelor electrice respective. Utilizarea altor accumulatori poate duce la răniri și pericol de incendiu.

▶ Feriți acumulatorii nefolosiți de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea bornelor. Un scurtcircuit între bornele acumulatorului poate duce la arsuri sau incendiu.
În cazul utilizării greșite, se poate scurge lichid din accumulator; evitați contactul cu acesta. În cazul contactului accidental cu acesta, clătiți cu apă zona afectată. În cazul contactului lichidului cu ochii, consultați de asemenea un medic. Lichidul scurs din accumulator poate produce iritații ale pielii sau arsuri.

Întreținere

Încredințați scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța sculei electrice.

Avertismente privind siguranța la utilizarea pistolului cu cuie

▶ Pornește întotdeauna de la premisa să scula conține cuie. Manevrarea neatentă a pistolului cu cuie poate duce la împușcarea accidentală a cuielor și poate provoca răniri.
Nu îndrepta scula spre tine sau spre persoanele din apropiere. Declanșarea involuntară va determina împușcarea cuielor și va provoca răniri.
Nu acționa scula decât atunci când aceasta se sprijină ferm pe piesa de prelucrat. Dacă scula nu se află în contact cu piesa de prelucrat, cuiul ar putea fi deviat în altă direcție, departe de ținta ta.
▶ Deconectează scula de la sursa de energie electrică în cazul în care cuiul se blochează în sculă. În momentul scoaterii unui cui blocat, pistolul cu cuie se poate activa în mod accidental atunci când este conectat la priza electrică.
Fii prudent atunci când scoți cuiul blocat. Mecanismul poate fi în stare de compresie, iar cuiul poate fi împușcat în mod forțat atunci când se încearcă remedierea blocajului.

Instrucțiuni suplimentare privind siguranța pentru GNB 18V-38:

Nu utiliza acest pistol cu cuie în scopul fixării cablurilor electrice. Nu este conceput pentru instalarea de cabluri electrice și poate deteriora izolația acestora, ducând astfel la electrocutare sau pericol de incendiu. Instructiuni suplimentare privind siguranța pentru GNB 18V-40:
La fixarea cablurilor electrice, asigură-te că acestea nu sunt sub tensiune. Tine pistolul cu cuie numai de mânerele izolate. Utilizează numai cuie destinate instalării de cabluri electrice. Asigură-te că cuiele nu au deteriorat izolația cablurilor electrice. Un cui care deteriorează izolația cablurilor electrice poate duce la electrocutare și la pericol de incendiu.

▶ Deconectează pistolul cu cuie de la sursa de energie electrică atunci când încarci și descarci cuie, când efectuezi reglaje sau schimbi accesoriiile. Pistolul cu cuie poate fi activat accidental atunci când este conectat la sursa de energie electrică, ceea ce poate provoca răniri.
Ai grijă atunci când manipulezi cuie, mai ales în timpul încărcării și descărcării acestora. Cuiele au vârfuri ascuțite care pot provoca rănirî.
▶ Tine degetele la distanță de declanșator atunci când nu utilizezi pistolul cu cuie și atunci când te deplasezi dintr-o poziție de operare în alta. Declanșarea neașteptată va duce la descărcarea unui cui, ceea ce poate duce la răniri.
▶ Tineți pistolul cu cuie de mânerele izolate atunci când execuți lucrări la care cuiul poate intra în contact cu conductoare electrice ascunse. Contactul unui cui cu un conductor aflat „sub tensiune” poate pune sub tensiune componentele metalice ale pistolului cu cuie și provoca electrocutarea operatorului.
▶ Tine ferm pistolul cu cuie în timpul funcționării acestuia. Reculul necontrolat al pistolului cu cuie poate provoca o activare accidentală, care se poate solda cu răniri.
▶ Tine toate membrele corpului, de exemplu, mâinile și picioarele etc. la distanță de direcția de tragere a sculei. Cuiul ar putea penetra piesa de prelucrat, precum și orice obiect din spatele acesteia, ceea ce se poate solda cu răniri.
Când utilizezi pistolul cu cuie, ține toate membrele corpului, de exemplu, mâinile și picioarele, etc. la distanță de zona de împușcare a cuielor în piesa de prelucrat. Cuiul ar putea devia și ieși din piesa de prelucrat, ceea ce poate duce la răniri.
▶ Folosiți detectoare adecvate pentru a localiza conducte de alimentare ascunse sau adresați-vă în acest scop regiei locale furnizoare de utilități. Contactul cu conductorii electrici poate duce la incendiu și electrocutare. Deteriorarea unei conducte de gaz poate provoca explozii. Străpungerea unei conducte de apă provoacă pagube materiale.
În cazul deteriorării sau utilizării necorespunzătoare a accumulatorului, se pot degaja vapori. Acumulatorul poate arde sau exploda. Aerisiți bine încăperea și solicitați asistență medicală dacă starea dumneavoastră de sănătate se înrăutățește. Vaporii pot irita căile respiratorii.
▶ Nu modifica și nu deschide accumulatorul. Există pericolul de scurtcircuit.
În urma contactului cu obiecte ascuțite ca de exemplu cuie sau şurubelnițe sau prin acțiunea unor forțe exterioare asupra sa, acumulatorul se poate deteriora.

Se poate produce un scurtcircuit intern în urma căruia accumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească.

Utilizează accumulatorul numai la produsele producătorului. Numai astfel accumulatorul va fi protejat împotriva unei suprasolicitări periculoase.

Feriți acumulatorul de căldură, de asemenea, de exemplu, de radiații solare continue, foc, murdărie, apă și umezeală. În caz contrar, există pericolul de explozie și scurtcircuit.

Nu utiliza scula electrică și cuiele pe materiale foarte moi (de exemplu, lemn, materiale de construcții ușoare). Cuiele pot pătrunde în substrat și pot provoca răniri.
Nu utiliza scula electrică și cuiele pe materiale foarte dure (de exemplu, oțel de rezistență superioară, piatră naturală foarte dură), precum și pe tipuri de beton cu rezistență mai mare la compresiune sau cu aggregate cu rezistență mai mare la compresiune. Dacă materialul este prea dur, cuiul poate ricoșa, se poate rupe și poate ieși, poate intra în contact cu tine sau alte persoane, provocând răniri.

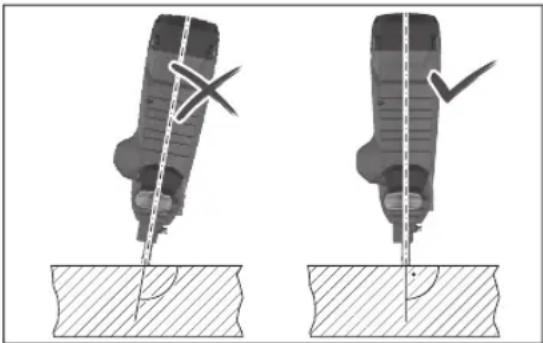

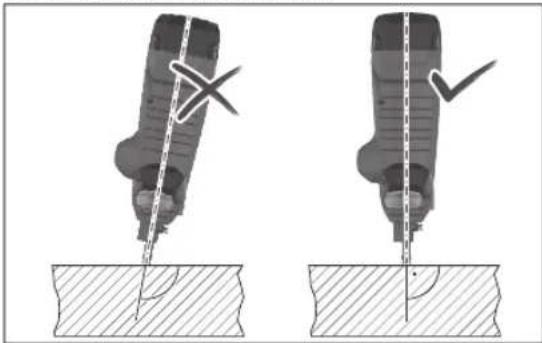

Nu ține niciodată scula electrică în unghi ascuțit față de substrat. Scula electrică trebuie să fie poziționată vertical pe substrat. Pe substrat nu trebuie existe impurități.
Nu dezactiva sau scoate elementul de contact. Elementul de contact servește ca mecanism de siguranță pentru a reduce riscul de declanșare involuntară. Dezactivarea acestei componente poate duce la declanșarea involuntară.
Utilizează scula electrică numai dacă elementul de contact funcționează corespunzător. Dacă elementul de contact este defect, scula electrică se poate declanșa în mod neașteptat.
Încarcă întotdeauna mai întâi cuiele în magazia sculei electrice înainte de a monta accumulatorul. Astfel se reduce riscul ca un cui să vă lovească pe tine sau pe alte persoane și să provoace răniri.
Nu bate niciodată cuie în apropierea materialelor inflamabile. La unele tipuri de cuie, pot ieși scântei din elementul de contact în timpul inserării cuielor.

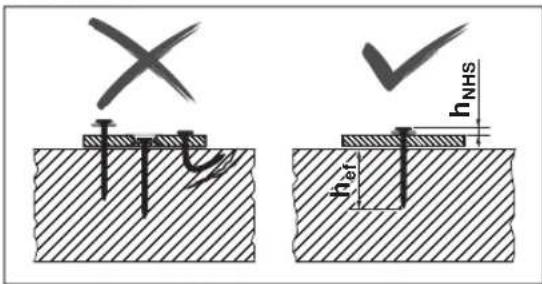

Nu bate un cui peste un altul. În caz contrar, cuiul ar putea să devieze sau scula electrică ar putea avea o reactie neașteptată.

Descrierea produsului și a performantelor sale

Citiți toate indicatiile și instrucțiunile de siguranță. Nerespectarea instrucțiunilor și indicatiilor de siguranță poate provoca electrocutare, incendiu și/sau răniri grave.

Tineți seama de ilustrațiile din partea anterioară a instructiunilor de folosire.

Utilizarea conform destinației

Scula electrică este destinată introducerii cuielor în materiale dure, precum betonul (de exemplu, beton turnat, rosturi presate) și oțel (de exemplu, oțel de constructii, oțel laminat la cald).

Scula electrică nu trebuie utilizată pe suprafețe foarte moi (de exemplu, lemn, materiale ușoare de constructii) sau pe suprafețe foarte dure (de exemplu, oțel de rezistență superioară). De asemenea, scula electrică nu trebuie așezată pe următoarele tipuri de suporturi: piatră naturală, rosturi verticale de mortar, blocuri cu goluri, cărămidă, cărămidă vitrată, sticlă, oțel călit, oțel pentru scule, oțel pentru arcuri, fontă, cordoane de sudură.

Înainte de utilizare, verifică dacă substratul este adecvat (vezi „Verificarea caracterului adecvat al substratului“, Pagina 246).

Scula electrică este destinată numai utilizării manuale.

Scula electrică este destinată utilizării în interior.

Componentele illustrate

Numerotarea componentelor illustrate se referă la schița sculei electrice de la pagina grafică.

(1) Tastă de pornire/oprire (interfață pentru utilizator)

(2) Indicator de stare a sculei electrice (interfață pentru utilizator)

(3) Indicator de încărcare a accumulatorului (interfață pentru utilizator)

(4) Tastă de resetare (interfață pentru utilizator)

(5) Comutator de deblocare a declanşatorului

(6) Declanşator

(7) Mâner (suprafață izolată de prindere)

(8) Interfață pentru utilizator

(9) Buton de deblocare a accumulatorului ^a)

(10) Acumulator ^a)

(11) Pârghie de deblocare a magaziei

(12) Magazie

(13) Picion de sprijin

(14) Glisorul magaziei

(15) Tasta glisorului magaziei

(16) Buton de deblocare a elementului de contact

(17) Element de contact standard

(18) Vârf

(19) Lampă de lucru

(20) Comutatorul limitatorului de reglare a adâncimii

(21) Dorn

(22) Bandă de cuie ^a)

(23) Element de contact îngust (GNB 18V-40)

(24) Inel magnetic (GNB 18V-40)

a) Acest accesoriu nu este inclus în pachetul de livrare standard.

Date tehnice

Pistol de împușcat cuie cu accumulator GNB 18V-38 GNB 18V-40
Număr de identificare		3 601 JL7 000	3 601 JL7 001
Tensiune nominală V= 18 18
Sistem de declanșare Declanșare individuală cu		secvență de siguranță	Declanșare individuală cu secvență de siguranță
Frecvență maximă de reglare (cu accumulator ≥ 4 Ah) s	-1	2	2
Element de fixare
- Tip Cui Cui
- Lungime mm 13-38 13-40
- Diametru tijă mm 2,7-3 2,7-3
Capacitate magazie standard Cuie 22 22
Dimensiuni fără accumulator (lungime × lățime × înălțime)	mm	405 × 138 × 309	405 × 138 × 309
Greutate cu accumulatorA)	kg	4,4-5,4	4,4-5,4
Greutate fără accumulator	kg	4,1	4,1
Temperatură ambientală recomandată în timpul încărcării	°C	0 ... +35	0 ... +35
Temperatură ambiantă admisă în timpul funcționăriiB)	°C	-5 ... +50	-5 ... +50

244 | Română

Pistol de împușcat cuie cu accumulator GNB 18V-38 GNB 18V-40

Temperatură ambientală admisă pe perioada depozitării °C -20 ... +50 -20 ... +50
Acumulatori compatibili GBA 18V...	ProCORE18V...	GBA 18V...ProCORE18V...
Acumulatori recomandați pentru putere maximă ProCORE18V...	≥4 Ah	ProCORE18V...≥4 Ah
Încărcătoare recomandate GAL 18...	GAX 18V...GAL 36...	GAL 18...GAX 18V...GAL 36...

A) în funcție de accumulatorul folosit
B) putere mai redusă la temperaturi < 0 °C
Valorile pot varia în funcție de produs și sunt supuse condițiilor de utilizare, precum și condițiilor de mediu. Pentru informații suplimentare, accesează www.bosch-professional.com/wac.

Informații privind zgomotul/vibrațiile

Valorile zgomotului emis au fost determinate conform EN 60745-2-16.

Nivelul de zgomot evaluat după curba de filtrare A al sculei electrice este în mod normal: nivel de presiune sonoră 85 dB(A); nivel de putere sonoră 96 dB(A). Incertitudinea K = 3 dB.

Poartă căşti antifonice!

Valorile totale ale vibrațiilor a_h (suma vectorială a trei direcții) și incertitudinea K au fost determinate conform EN 60745-2-16:

$$ a _ {n} = 5, 7 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$

Nivelul vibrațiilor și nivelul zgomotelor emise specificate în prezentele instrucțiuni au fost măsurate conform unei proceduri de măsurare standardizate și pot fi utilizate la compararea diferitelor scule electrice. Acestea pot fi folosite și pentru evaluarea provizorie a vibrațiilor și zgomotului emis.

Nivelul specificat al vibrațiilor și al zgomotului emis se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicații, împreună cu alte accesorii decât cele indicate sau nu, beneficiază de o întreținere satisfăcătoare, nivelul vibrațiilor și nivelul zgomotului emis se pot abate de la valorile specificate. Aceasta poate amplifica considerabil vibrațiile și zgomotul de-a lungul întregului interval de lucru.

Pentru o evaluare exactă a vibrațiilor și a zgomotului ar trebui luate în calcul și intervalele de timp în care scula electrică este deconectată sau funcționează, dar nu este folosită efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a zgomotului pe întreg intervalul de lucru. Stabiliți măsuri de siguranță suplimentare pentru protejarea utilizatorului împotriva efectului vibrațiilor, ca de exemplu: întreținerea sculei electrice și a accesoriiilor, menținerea căldurii mâinilor, organizarea proceselor de muncă.

Acumulator

Sculă electrică cu accumulator Bosch achiziționată chiar și fără acumulator. Dacă în pachetul de livrare al sculei tale electrice este inclus un acumulator, îl poți scoate pe acesta din ambalaj.

Încărcarea accumulatorului

▶ Folosiți numai încărcătoarele menționate în datele tehnice. Numai aceste încărcătoare sunt adaptate la accumulatorul cu tehnologie litiu-ion montat în scula dumneavoastră electrică.

Observație: Acumulatorii litiu-ion sunt livrați în stare parțial încărcată, conform reglementărilor internaționale privind transportul. Pentru a asigura funcționarea la capacitate maximă a accumulatorului, încarcă complet accumulatorul înainte de prima utilizare.

Introducerea accumulatorului

Introdu accumulatorul încărcat în adaptorul pentru acumulator până când acesta se fixează.

Extragerea accumulatorului

Pentru extragerea acumulatorului, apasă tasta de deblocare și extrage acumulatorul. Nu forța.

Accumulatorul este prevăzut cu 2 trepte de blocare, care au rolul de a preveni căderea acumulatorului din scula electrică în cazul apăsării involuntare a tastei de deblocare a accumulatorului. Atât timp cât acumulatorul se află în interiorul sculei electrice, acesta este menținut în poziție prin forța elastică a unui arc.

Indicatorul stării de încărcare a accumulatorului

Observație: Nu orice tip de accumulator dispune de un indicator al nivelului de încărcare.

LED-urile verzi ale indicatorului stării de încărcare a accumulatorului indică starea de încărcare a accumulatorului. Din considerente legate de siguranță, verificarea stării de încărcare este posibilă numai cu scula electrică oprită. Pentru indicarea stării de încărcare, apasă tasta e sau . Acest lucru este posibil și când accumulatorul nu este montat pe scula electrică.

Dacă, după apăsarea tastei pentru indicarea stării de încărcare, nu se aprinde niciun LED, înseamnă că accumulatorul este defect și trebuie înlocuit.

Nivelul de încărcare al accumulatorului este afişat la interfața pentru utilizator (vezi „Prin indicatoarele de stare“, Pagina 249).

Tip de accumulator GBA 18V...

LED Capacitate

Aprindere continuă de 3 ori în verde 60–100%

Aprindere continuă de 2 ori în verde 30–60%

Aprindere continuă o dată în verde 5–30%

Aprindere intermitentă o dată în verde 0–5%

Tip de accumulator ProCORE18V...

LED Capacitate

Aprindere continuă de 5 ori în verde 80–100%

Aprindere continuă de 4 ori în verde 60–80%

Aprindere continuă de 3 ori în verde 40–60%

Aprindere continuă de 2 ori în verde 20–40%

Aprindere continuă o dată în verde 5–20%

Aprindere intermitentă o dată în verde 0–5%

Indicații privind manevrarea optimă a acumulatorului

Protejați acumulatorul împotriva umezelii și apei.

Depozitați acumulatorul numai la temperaturi cuprinse între -20 °C și 50 °C. Nu lăsați acumulatorul în autovehicul, de exemplu, pe timpul verii.

Ocazional curățați fantele de ventilație ale accumulatorului utilizând o pensulă moale, curată și uscată.

Un timp de funcționare considerabil redus după încărcare indică faptul că accumulatorul s-a uzat și trebuie înlocuit.

Respectați instrucțiunile privind eliminarea.

Montarea

Înainte de efectuarea oricăror lucrări la scula electrică (de exemplu, întreținere, înlocuirea accesoriului, curățare etc.), scoate accumulatorul din scula electrică. În cazul acționării involuntare a comutatorului de pornire/oprire, există pericolul de rănire.

Montarea/Înlocuirea magaziei (consultă imaginea A)

Introdu magazia (12) în scula electrică și fixeaz-o.

Pentru înlocuirea magaziei, răsucește în sens orar pârghia de deblocare (11). Scoate magazia din scula electrică, rotind-o ușor.

Umplerea/Golirea magaziei (consultă imaginea B)

Ai grijă atunci când manipulezi cuie, mai ales în timpul încărcării și descărcării acestora. Cuiele au vârfuri ascuțite care pot provoca răniri.

Utilizează numai cuie recomandate de Bosch pentru scula ta electrică. Utilizarea de cuie nepermise poate duce la deteriorarea sculei electrice și se poate solda cu răniri.

În timpul tuturor lucrărilor efectuate la magazie, ține scula electrică astfel încât vârful (18) să nu fie orientat nici spre corpul tău și nici spre o altă persoană.

Alege cuiele în funcție de aplicatie:

Notatie Număr decomandă		Adecvatpentru	Lungime(mm)	Diametru (mm) Material Culoare		bandă decuie
				Tijă Cap
NB-16 1 600 A02 F4K Beton 16 2,7		38		(neted)	6,25 Oțel carbon,electrogalvanizat	albastru
NB-19 1 600 A02 F4L 19
NB-25 1 600 A02 F4M 25
NB-32 1 600 A02 F4N 32
NB-38 1 600 A02 F4P
NK-35	1 600 A02 F4R		35 2,7	(moletat)
NM-13	1 600 A02 F4S Oțel	13 3		(stratificat)		negru
NM-16	1 600 A02 F4T 16
NM-19	1 600 A02 F4U 19
GNB 18V-40:
NB-40 1 600 A02 R7F Beton 40 2,7				(neted)	6,25 Oțel carbon,electrogalvanizat	albastru

246 | Română

Umplerea magaziei:

– Dacă este necesar, curăță glisorul magaziei (14) și magazia (12), de exemplu, cu o pensulă.
- Apasă tasta (15) de pe glisorul magaziei (14) și împinge-o în direcția orificiului magaziei până când se fixează.
- Împinge o bandă de cuie adecvată (22) în orificiul magaziei. Magazia standard poate fi umplută cu maximum 2 benzi de cuie, iar magazia extinsă (accesoriu) poate fi umplută cu maximum cu 4 benzi de cuie.
- Apasă tasta (15) de pe glisorul magaziei (14) și împinge-o spre înainte până la opritor.

Observație: Dacă în magazie (12) au mai rămas doar 2 cuie, elementul de contact (17) nu mai poate fi apăsat și, în consecință, nu poate fi declanșat niciun proces de introducere. Umple magazia.

Golirea magaziei:

• Apasă tasta (15) de pe glisorul magaziei (14) și împinge-o în direcția orificiului magaziei până când se fixează.
• Rotește magazia astfel încât banda de cuie (22) să se poată glisa din orificiul magaziei.

Demontarea/Înlocuirea elementului de contact (consultă imaginea C)

Elementul de contact poate fi demontat în vederea curățării sau înlocuirii.

GNB 18V-38: Utilizează numai elementul de contact standard (17).

GNB 18V-40: Utilizează elementul de contact adecvat, în funcție de scopul utilizării:

- Elementul de contact standard (17) este adecvat pentru introducerea cuielor și (în combinație cu inelul magnetic (24)) pentru fixarea elementelor de fixare din otel.

- Elementul de contact îngust (23) este adecvat pentru fixarea elementelor de fixare din material plastic.

Extrage accumulatorul (10). Goleşte magazia (12) și scoate-o.

Trage butonul de deblocare (16) al elementului de contact, iar apoi scoate elementul de contact (17) sau (23) din scula electrică.

Împinge elementul de contact (17) sau (23) curățat sau nou până când se fixează în scula electrică.

Functionarea

Punerea în funcțiune

Pornirea/Oprirea

Pentru conectarea sculei electrice, apasă tasta de pornire/oprire (1) de la interfața pentru utilizator până când interfața pentru utilizator se aprinde.

Pentru deconectarea sculei electrice, apasă din nou tasta de pornire/oprire (1).

După 30 de minute de neutilizare, scula electrică se deconectează automat.

Verificarea caracterului adecvat al substratului

Înainte de echiparea cu cuie a sculei electrice sau înainte de fixare, verifică dacă substratul este adecvat.

Substratul trebuie să fie plan și să nu fie acoperit cu reziduuri.

Pentru a verifica duritatea materialului substratului, utilizează un cui ca punctator. Bate-l cu un ciocan în material, aplicând o lovitură puternică. Verifică rezultatul:

– Vârful cuiului este tocit: Substratul este prea dur și neadecvat, cuiul ar putea ricoșa.
- Materialul se rupe sau se crapă: Substratul este prea aspru și neadecvat. Particulele v-ar putea lovi pe tine sau pe alte persoane sau cuiul ar putea pătrunde complet în substrat.
– Când este lovit cu ciocanul, cuiul se afundă în substrat: Substratul este prea moale și neadecvat, cuiul ar putea pătrunde complet în substrat.
- Cuiul lasă o mică adâncitură în substrat: Substratul este adecvat pentru fixare.

Declanşarea procesului de introducere

• Pornește scula electrică.
• Apasă comutatorul de deblocare (5) spre stânga pentru a debloca declanșatorul (6) (consultă imaginea D).
• Asigură-te că ții ferm de mâner (7).

- Apasă elementul de contact (17) până la opritor pe substrat.

Când elementul de contact este apăsat, lampa de lucru (19) se aprinde și permite iluminarea spațiului de lucru în condiții de luminozitate nefavorabilă.

- Apoi apasă scurt declanșatorul (6) și eliberează-l. În acest caz, un cui este introdus în substrat.

- Observatie: Declanşatorul (6) trebuie apăsat în decurs de 2 secunde după apăsarea elementului de contact (17). În caz contrar, scula electrică trece în starea de blocare, iar procesul de introducere trebuie repornit.

- Pentru efectuarea unui alt proces de introducere, ridică complet scula electrică de pe substrat și așaz-o din nou ferm pe următorul loc dorit.

– în pauzele de lucru și la finalul lucrului, asigură declanșatorul (6) apăsând comutatorul de deblocare (5) spre dreapta (consultă imaginea D).

Observație: Un dispozitiv de siguranță împiedică declanșarea dacă elementul de contact (17) nu este apăsat complet sau dacă declanșatorul (6) nu a fost eliberat între procesele de introducere.

Instrucțiuni de lucru

Înainte de efectuarea oricăror lucrări la scula electrică (de exemplu, întreținere, înlocuirea accesoriului, curătare etc.), scoate accumulatorul din scula

electrică. În cazul acționării involuntare a comutatorului de pornire/oprire, există pericolul de rănire.

Înainte de fiecare începere a operațiunilor, verifică funcționarea impecabilă a dispozitivelor de siguranță și de

declanşare, precum și poziția fermă a tuturor șuruburilor și piulitelor.

Deconectează imediat de la sursa de alimentare cu energie o sculă electrică defectă sau care nu funcționează impecabil și contactează un centru de service autorizat Bosch.

Nu manipula incorect scula electrică. Nu demonta și nu bloca nicio piesă a sculei electrice. Nu efectua „reparații de urgență” cu mijloace neadecvate.

Evită orice diminuare a capacității de funcționare și deteriorarea sculei electrice, de exemplu, prin:

- lovire sau gravare,

• măsuri de conversie constructivă neaprobate de producător,
• căderea sau împingerea pe pardoseală,
• utilizarea pe post de ciocan,
• orice tip de aplicare a forței.

În cazul pauzelor de lucru mai lungi și la finalul lucrului, oprește scula electrică, extrage accumulatorul și golește pe cât posibil magazia.

Specificatii privind procesele de introducere

La fixare, ține cont de specificațiile producătorului materialelor de fixat, precum și de planurile de constructie ale structurilor.

Verifică ce se află sub sau în spatele piesei de prelucrat. Nu introduce cuie în pereți, plafoane sau pardoseli dacă în spatele acestora se află persoane. Cuiele ar putea străpunge substratul și ar putea provoca răniri.

Cuiele trebuie introduse întotdeauna vertical în substrat.

Nu bate cuie pe cuie deja fixate. În caz contrar, cuiele se pot deforma, bloca sau scula electrică se poate deplasa necontrolat.

h hNHS hef

Verifică dacă cuiele au fost introduse corect. Pentru o fixare

sigură, acestea nu trebuie să fie nici prea mult ieșite în afară, dar nici prea adâncite sau îndoite.

hNHS hef

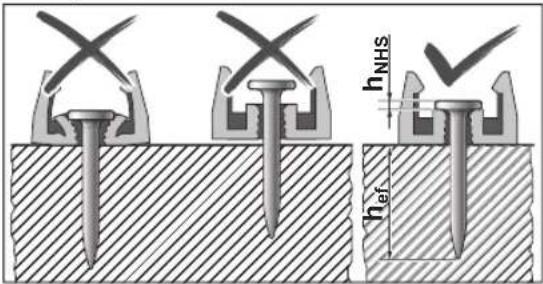

GNB 18V-40: În cazul fixării elementelor de fixare, verifică, de asemenea, dacă cuiele au fost introduse corect.

Dacă betonul este deteriorat din cauza proceselor de introducere eşuate, acesta trebuie reparat conform regulilor recunoscute.

h h_NHS h_eff c_min s_min

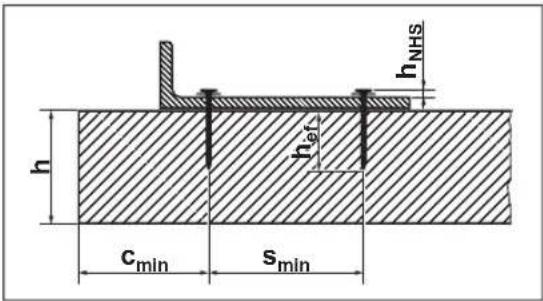

Următoarele specificații pot fi extrase din documentația privind cuiele Bosch de pe site-ul web http://www.bosch-pt.com:

• Distanța dintre capetele cuielor h NHS
• Lungime efectivă de ancorare h ef
• Grosimea minimă a elementului de beton h
• Distanța minimă dintre două cuie s min
• Distanța minimă dintre margini c min
• Sarcinile recomandate

Fixarea elementelor de fixare (GNB 18V-40) (consultă imaginile E-F)

Cu scula electrică poti fixa pe substrat elemente de fixare individuale din material plastic sau oțel.

Exemple de elemente de fixare:

	Număr decomandă	Descriere
	1 600 A03 2G6	Clemă pentru teavă de16 mm
	1 600 A03 2G7	Clemă pentru teavă de20 mm
	1 600 A03 2G8	Clemă pentru teavă de25 mm
	1 600 A03 2G9	Clemă pentru teavă de32 mm

Număr de comandă

Descriere

1 600 A03 2GA Clemă pentru teavă de 40 mm

1 600 A03 2GB Clemă cablu (unilaterală) pentru 8 cabluri

1 600 A03 2GC Clemă (bilaterală) pentru 16 cabluri

1 600 A03 2GD Suport pentru 20 de cabluri

1 600 A03 2GE Suport pentru 40 de cabluri

1 600 A03 2GF Suport colier de cablu

1 600 A03 2GG Colier de cablu de 8-32 mm

1 600 A03 2GH Colier de cablu de 16-63 mm

Oferta completă de elemente de fixare Bosch este disponibilă pe www.bosch-pt.com.

Utilizează exclusiv elemente de fixare recomandate de Bosch pentru scula electrică. Utilizarea de elemente de fixare nepermise poate duce la deteriorarea sculei electrice și poate provoca răniri.

Pentru elementele de fixare din material plastic utilizează elementul de contact îngust (23) (consultă imaginea E).

Pentru elementele de fixare din oțel utilizează elementul de contact standard (17) (consultă imaginea F). Împinge inelul magnetic (24) în lateral peste vârful elementului de contact și lasă-l să se fixeze.

Aşază un element de fixare cu orificiul pentru cuie prevăzut pe elementul de contact (23) sau pe inelul magnetic (24).

Aşază întotdeauna un singur element de fixare. Mai multe elemente aşezate unul deasupra celuilalt pot provoca răniri sau deteriorări.

La așezarea elementului de fixare, ține mâinile întotdeauna în partea laterală a vârfului. Îndreaptă vârful întotdeauna în direcția opusă corpului tău sau a corpului altor persoane. Nu apăsa spre interior elementul de contact. Ține degetele la distanță de declanșator. Declanșarea neașteptată poate duce la eliberarea unui cui, ceea ce poate provoca răniri sau deteriorarea sculei electrice.

Apasă pe substrat elementul de contact cu elementul de fixare montat. Declanșează procesul de introducere ca de obicei.

Reglarea limitatorului de reglare a adâncimii

Reglează adâncimea de introducere cu ajutorul comutatorului limitatorului de reglare a adâncimii (20), astfel încât să fie atinsă valoarea corectă pentru distanța h _NHS dintre capetele cuielor.

Cui prea adânc: Apasă spre dreapta comutatorul limitatorului de reglare a adâncimii (20).

Dacă în continuare cuiele sunt introduse prea adânc, utilizează cuie mai lungi.

Cuiul nu este suficient de adânc: Apasă spre stânga comutatorul limitatorului de reglare a adâncimii (20).

Dacă în continuare cuiele nu sunt introduse prea adânc, utilizează cuie mai scurte.

Remedierea blocajelor/Resetarea

Remediază blocajele dacă indicatorul de stare (2) se aprinde în roșu sau în portocaliu sau dacă cuiele nu mai sunt introduse corect.

• Extrage accumulatorul (10). Goleşte magazia (12) și scoate-o. Scoate elementul de contact (17).
• Verifică magazia (12) și îndepărtează murdăria, reziduurile și corpurile străine.
• Verifică elementul de contact (17) și îndepărtează cuiele, resturile de la cuie, reziduurile sau corpurile străine cu dornul (21). Ai grijă să nu deteriorezi elementul de contact.
• Introdu la loc, în mod succesiv, elementul de contact (17), magazia (12) și accumulatorul (10).
• Apasă tasta (15) de pe glisorul magaziei (14) și împinge-o în direcția orificiului magaziei până când se fixează.
• Pornește scula electrică.
• Menține apăsată timp de 5 secunde tasta de resetare (4), până când indicatorul de stare (2) începe să se aprindă intermitent.
• Presează elementul de contact (17) pe un bloc de lemn sau pe ceva similar și apasă declanșatorul (6). Astfel, motorul poate aduce poansonul percutor în poziția corectă.
• Dacă este detectată o altă eroare, scula electrică nu revine la funcționarea normală, iar eroarea suplimentară este afișată pe indicatorul de stare (2).

Demontarea piciorului de sprijin

Piciorul de sprijin (13) facilitează alinierea verticală a sculei electrice pe substratul plan.

Pentru lucrări pe substraturi denivelate, poți demonta piciorul de sprijin (13). În acest sens, împinge-I spre înapoi din magazie (12).

Suspendarea sculei electrice

Cu ajutorul cârligului de suspendare (25) poti fixa scula electrică deconectată pe un dispozitiv de suspendare adecvat.

Înşurubează cârligul de suspendare (25) cu şurubul din pachetul de livrare pe carcasa sculei electrice (consultă imaginea G).

• Verifică cârligul de suspendare (25) cu privire la eventualele deteriorări sau deformări. Nu utiliza cârligul de suspendare (25) dacă este deteriorat, deformat sau nu mai este fixat ferm pe scula electrică.
• Fixează scula electrică cu cârligul de suspendare (25) pe un dispozitiv de suspendare stabil. Pentru a evita deteriorările sau rănirile, dispozitivul de suspendare nu trebuie să fie instalat deasupra trotuarelor sau zonelor de lucru din apropiere.

Cârligul de suspendare este destinat exclusiv suspendării sculei electrice și a accesoriiilor montate.

▶ Nu utiliza niciodată cârligul de suspendare ca dispozitiv de protectie împotriva căderii.

Transportul

Pentru transport, deconectează scula electrică, mai ales dacă utilizezi scări sau te deplasezi adoptând o poziție corporală neobișnuită.

Blochează declanșatorul cu ajutorul comutatorului de deblocare (5). Transportă scula electrică la spațiul de lucru ținând-o numai de mâner (7) și fără a acționa declanșatorul (6).

Interfață pentru utilizator

Interfața pentru utilizator permite:

• pentru pornirea/oprirea sculei electrice
• indicarea stării de încărcare a sculei electrice
• pentru indicatorul nivelului de încărcare a accumulatorului
• pentru resetare

Prin indicatoarele de stare

Culoare indicator de stare (2)	Semnificatie/Cauză Solutie
Verde Scula electrică este pregătită pentru utilizare.		-
Galben Protecția la supraîncălzire: Motorul sau sistemul electronic este prea cald.		Lasă scula electrică să se răcească. Dacă motorul și sistemul electronic se încadrează în intervalul temperaturii de funcționare, scula electrică revine automat la funcționarea normală.
Albastru Protecția la frig: Scula electrică este prea rece.		Lasă scula electrică să se stabilizeze într-un mediu cald. Dacă motorul și sistemul electronic se încadrează în intervalul temperaturii de funcționare, scula electrică revine automat la funcționarea normală.
Roșu Blocaj detectat: Poansonul percutor nu poate reveni în poziția corectă.		Remediază blocajul (vezi „Remedierea blocajelor/Resetarea“, Pagina 248).
Portocaliu Motorul este blocat: Poansonul percutor nu poate fi adus în poziția corectă.		Remediază blocajul (vezi „Remedierea blocajelor/Resetarea“, Pagina 248).
Cyan Protecție la supracurent: Motorul consumă prea mult curent.		Verifică dacă scula electrică este blocată sau dacă este foarte murdară și îndepărtează depunerile de murdărie (vezi „Remedierea blocajelor/Resetarea“, Pagina 248).Dacă eroarea persistă, contactează un centru de service autorizat pentru scule electrice Bosch.
Magenta (timp de 3 secunde, apoi verde)	Este recomandată efectuarea întreținerii: rată de eroare prea mare (de exemplu, cuie îndoite sau adâncime de pătrundere insuficientă)	Contactează un centru de service autorizat pentru scule electrice Bosch.
Alb Eroare la sistemul electronic sau la senzor Scula electrică a fost comutată în starea de blocare și nu poate fi utilizată. Contactează un centru de service autorizat pentru scule electrice Bosch.

Indicator al nivelului de încărcare Capacitate a accumulatorului (3)

Aprindere continuă de 5 ori cu iluminare de culoare verde

80–100%

Indicator al nivelului de încărcare Capacitate a accumulatorului (3)

Aprindere continuă de 4 ori cu iluminare de culoare verde

60–80%

250 | Română

Indicator al nivelului de încărcare Capacitate a accumulatorului (3)

Aprindere continuă de 3 ori cu iluminare de culoare verde	40-60%
Aprindere continuă de 2 ori cu iluminare de culoare verde	20-40%
Aprindere continuă o dată cu iluminare de culoare verde	5-20%
Aprindere intermitentă o dată cu iluminare de culoare verde	0-5%

Întreținere și service

Întreținere și curățare

Înainte de efectuarea oricăror lucrări la scula electrică (de exemplu, întreținere, înlocuirea accesoriului, curățare etc.), scoate accumulatorul din scula electrică. În cazul acționării involuntare a comutatorului de pornire/oprire, există pericolul de rănire.
▶ Pentru a putea lucra bine și sigur, mențineți curate scula electrică și fantele de aerisire ale acesteia.

Dacă scula electrică a fost depozitată timp de 2 ani sau mai mult fără a fi utilizată, se recomandă efectuarea unei lucrări de întreținere într-un centru de service autorizat pentru scule electrice Bosch.

Remedierea defectiunilor

Problemă Cauză Remediere
Scula electrică nu reactionează.	Nu este montat niciun accumulator sau este montat un accumulator descărcat	Introdu un accumulator încărcat.
	Temperatura accumulatorului și/sau a sculei electrice se află în afara intervalului temperaturilor de functionare	Lasă accumulatorul și scula electrică să se stabilizeze la temperatura de functionare.
	Scula electrică nu este conectată	Conectează scula electrică cu ajutorul tastei de pornire/oprire (1) de pe interfața pentru utilizator.
Nu s-a declanșat niciun proces de introducere	≤ 2 cuie în magazie (12) Umple magazia (12).
	Declanșatorul (6) este blocat	Apasă spre stânga comutatorul de deblocare (5) pentru a debloca declanșatorul (6).
	Ordinea de lucru nu este executată corect	Respectă ordinea corectă de lucru:- Ridică elementul de contact (17) de pe substrat.- Eliberează declanșatorul (6).- Apasă vertical elementul de contact pe substrat.- Apasă declanșatorul în interval de 2 secunde de la apăsarea elementului de contact.
Cuiul nu este introdus suficient de adânc.	Scula electrică este prea rece Lasă scula electrică să se stabilizeze la temperatura de functionare.
	Limitatorul de reglare a adâncimii este reglat incorrect	Apasă spre stânga comutatorul limitatorului de reglare a adâncimii (20).
	Cuiul este prea lung Utilizează cuie mai scurte. Respectă lungimea efectivă de ancorare h_ef adecvată pentru aplicăția ta.
	Substratul este prea dur Utilizează metode alternative de fixare, de exemplu, dibluri.
Cuiul este introdus prea adânc.	Limitatorul de reglare a adâncimii este reglat incorrect	Apasă spre dreapta comutatorul limitatorului de reglare a adâncimii (20).
	Cuiul este prea scurt Utilizează cuie mai lungi. Respectă lungimea efectivă de ancorare h_ef adecvată pentru aplicăția ta.
	Substratul este prea moale Utilizează metode alternative de fixare, de exemplu, dibluri.
Cuiul se îndoaie sau se rupe.	Scula electrică este montată înclinat pe substrat	Aşază vertical scula electrică pe substrat. Pentru substraturi plane, utilizează piciorul de sprijin (13) pentru aliniere.
	Cuiul este prea lung Utilizează cuie mai scurte. Respectă lungimea efectivă de ancorare h_ef adecvată pentru aplicăția ta.

Problemă Cauză Remediere

	Substratul este prea dur Pentru betonul cu incluziuni dure, încearcă să fixezi cuiul în alt loc.În caz contrar, utilizează metode alternative de fixare, de exemplu, dibluri.
Cuiul nu se fixează în oțel. Substratul oțelului este prea subțire		Utilizează metode alternative de fixare, de exemplu, șuruburi.
Cuiul nu iese din elementul de contact sau elementul de contact rămâne în poziție apăsată.	Blocaj la elementul de contact (de exemplu, din cauza corpurilor străine sau murdăriei)	Remediază blocajul (vezi „Remedierea blocajelor/Resetarea“, Pagina 248).
Rată de eroare prea mare Substratul este prea dur Utilizează metode alternative de fixare, de exemplu, dibluri.

Serviciu de asistență tehnică post-vânzări și consultanță clienti

Serviciul nostru de asistență tehnică răspunde întrebărilor tale atât în ceea ce privește întreținerea și repararea produsului tău, cât și referitor la piesele de schimb. Pentru desenele descompuse și informații privind piesele de schimb, poți de asemenea să accesezi:

www.bosch-pt.com

Echipa de consultanță Bosch îți stă cu plăcere la dispoziție pentru a te ajuta în chestiuni legate de produsele noastre și accesoriiile acestora.

În caz de reclamații și comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10 cifre, indicat pe plăcuța cu date tehnice a produsului.

România

Robert Bosch SRL

PT/MKV1-EA

Mai multe adrese ale unităților de service sunt disponibile la:

Accumulatorii litiu-ion recomandați respectă cerințele legislației privind transportul mărfurilor periculoase.

Accumulatorii pot fi transportați rutier fără restrictii de către utilizator.

În cazul transportului de către terți (de exemplu: transport aerian sau prin firmă de expediții) trebuie respectate cerințe speciale privind ambalarea și marcarea. În această situație, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase.

Expediați acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiți cu bandă de lipit contactele deschise și ambalați astfel acumulatorul încât să nu se poată deplasa în interiorul ambalajului. Vă rugăm să respectați eventualele norme naționale suplimentare.

Eliminare

Sculele electrice, accumulatorii, accesorile și ambalajele trebuie direcționate către o stație de revalorificare ecologică.

Nu aruncați sculele electrice și accumulatorii/bateriile în gunoiul menajer!

Numai pentru țările UE:

Sculele electrice scoase din uz și accumulatorii/bateriile defecti/defecte sau uzați/uzate trebuie eliminați/eliminate separat. În acest scop, utilizează sistemele de colectare prevăzute special.

În cazul eliminării necorespunzătoare, aparatele electrice și electronice pot avea un efect nociv asupra mediului și sănătății din cauza posibilei prezențe a substanțelor periculoase.

Accumulatori/baterii:

Li-Ion:

Vă rugăm să respectați indicațiile de la paragraful Transport (vezi „Transport“, Pagina 251).

Български
