Produkttyp	Kabelloser Nagler
Marke und Modell	Bosch GNB 18V-38 Professional
Abmessungen (L × B × H)	405 × 138 × 309 mm
Gewicht ohne Akku	4,1 kg
Gewicht mit Akku	4,4–5,4 kg (je nach Akku)
Nennspannung	18 V
Kompatibler Akku-Typ	Lithium-Ion GBA 18V... / ProCORE18V...
Empfohlene Ladegeräte	GAL 18..., GAX 18V..., GAL 36...
Nagel-/Klammerntyp	Bosch-Nägel (NB, NK, NM) oder NB-40 (GNB 18V-40)
Nagellänge	13–38 mm (GNB 18V-38) / 13–40 mm (GNB 18V-40)
Schaftdurchmesser	2,7–3 mm
Magazinkapazität	Bis zu 22 Nägel (2 Gurte)
Max. Setzfrequenz	2 Nägel pro Sekunde (mit Akku ≥ 4 Ah)
Auslösesystem	Einzelschuss mit Sicherheitssequenz
Kompatible Materialien	Beton (gegossen, verdichtete Fugen), Baustahl
Betriebstemperatur	-5 °C bis +50 °C
Schalldruckpegel	85 dB(A)
Schallleistungspegel	96 dB(A)
Vibration (a_h)	5,7 m/s² (Unsicherheit K = 1,5 m/s²)
Wartung	Werkzeug und Lüftungsschlitze regelmäßig reinigen
Sicherheit	Kontaktelement (Sicherheit), verriegelbarer Auslöser, Akku vor Wartung zwingend entnehmen
Lieferumfang	Werkzeug, Stützfuß, Aufhängehaken, Anleitung (Akku und Ladegerät können separat erworben werden)
Garantie / Service	Bosch Kundendienst (Tel: [phone]); Ersatzteile online erhältlich

Häufig gestellte Fragen - GNB 18V-38 Professional BOSCH

Welche Nageltypen kann ich mit der GNB 18V-38 verwenden?

Verwenden Sie ausschließlich die empfohlenen Bosch-Nägel: Serien NB (galvanisierter Kohlenstoffstahl, Längen 16–38 mm), NK (35 mm gerändelt), NM (gestufter Stahl, 13–19 mm) oder NB-40 für GNB 18V-40.

Wie lade ich den Akku auf?

Verwenden Sie eines der aufgeführten Bosch-Ladegeräte (GAL 18..., GAX 18V..., GAL 36...). Setzen Sie den Akku in das Ladegerät ein und schließen Sie es an. Der Akku wird teilgeladen ausgeliefert; laden Sie ihn vor der ersten Verwendung vollständig auf.

Was tun, wenn das Werkzeug nicht funktioniert?

Überprüfen Sie zunächst, ob der Akku eingesetzt und geladen ist. Stellen Sie sicher, dass das Werkzeug über den Ein-/Ausschalter (1) eingeschaltet ist. Wenn die Statusanzeige (2) orange oder rot ist, führen Sie den Reset-Vorgang durch: Entfernen Sie den Akku, reinigen Sie das Ladegerät, und halten Sie dann die Reset-Taste (4) für 5 Sekunden gedrückt.

Wie stelle ich die Einschlagtiefe ein?

Verwenden Sie den Tiefeneinstellknopf (20). Drehen Sie ihn nach rechts für flachere, nach links für tiefere Einschlagtiefe. Führen Sie nach der Einstellung einen Testschuss zur Überprüfung durch.

Kann das Werkzeug elektrische Kabel befestigen?

Das Modell GNB 18V-38 ist nicht für die Befestigung von Elektrokabeln ausgelegt. Verwenden Sie stattdessen das GNB 18V-40, das mit den entsprechenden Zubehörteilen (schmales Kontaktelement, Magnetring) spezielle Befestigungselemente aufnimmt.

Wie reinige ich das Werkzeug?

Entfernen Sie vor der Reinigung immer den Akku. Reinigen Sie die Lüftungsschlitze mit einer weichen Bürste. Für Ladegerät und Kontaktelement verwenden Sie ein trockenes Tuch. Eine regelmäßige Wartung wird alle 2 Jahre bei einem autorisierten Bosch-Servicecenter empfohlen.

Was bedeuten die Farben der Status-LED (2)?

Grün: betriebsbereit. Gelb: Überhitzung. Blau: zu kalt. Rot/Orange: Verklemmung oder Blockade. Cyan: Überstrom. Magenta: Wartung empfohlen. Weiß: Sensorfehler (Reparatur erforderlich).

Kann ich das Werkzeug auf Holz verwenden?

Nein, das Werkzeug ist für harte Materialien wie Beton oder Stahl ausgelegt. Auf Holz (zu weich) können die Nägel das Werkstück durchdringen und jemanden verletzen. Für Holz verwenden Sie einen handelsüblichen Druckluftnagler.

Wie transportiere ich das Werkzeug sicher?

Verriegeln Sie den Auslöser mit dem Entriegelungsknopf (5) in der rechten Position. Entfernen Sie den Akku. Tragen Sie das Werkzeug nur am Handgriff (7) und vermeiden Sie es, die Auswurföffnung auf sich oder andere zu richten.

Wo finde ich Ersatzteile oder Kundendienst?

Besuchen Sie den Bosch Online-Shop (www.bosch-pt.com) für Ersatzteile. In Frankreich kontaktieren Sie den Bosch-Kundendienst unter 09 70 82 12 26 (Ortsgespräch) oder per E-Mail: [e-mail].

BEDIENUNGSANLEITUNG GNB 18V-38 Professional BOSCH

de Originalbetriebsanleitung

en Original Instructions

fr Notice originale

es Manual original

pt Manual original

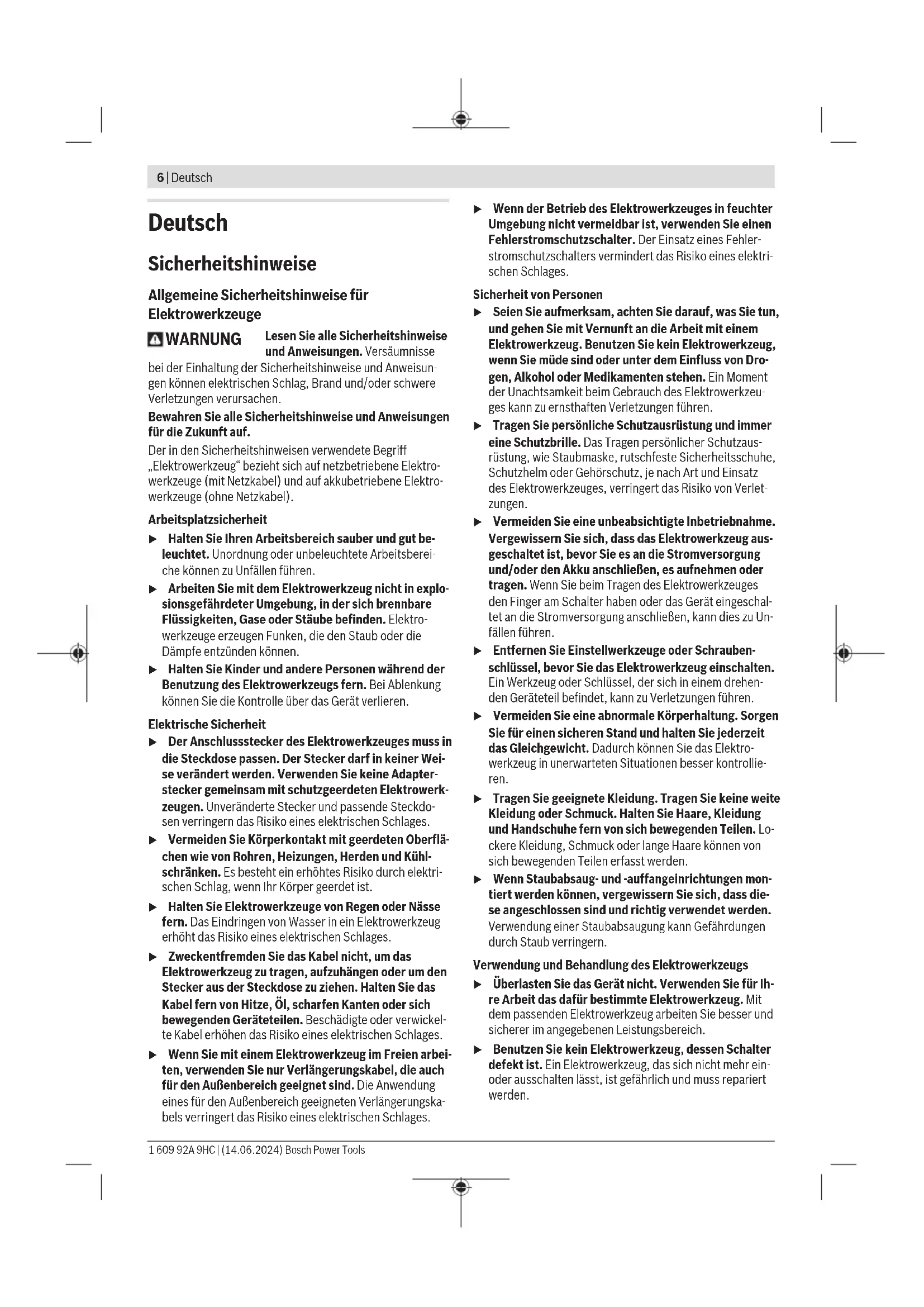

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse

bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit

▶ Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
▶ Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
▶ Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
▶ Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
▶ Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

▶ Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
▶ Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
▶ Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
▶ Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

Verwendung und Behandlung des Elektrowerkzeugs

Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
▶ Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
▶ Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Verwendung und Behandlung des Akkuwerkzeugs

Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
▶ Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
▶ Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Service

▶ Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Nagler

▶ Gehen Sie immer davon aus, dass das Elektrowerkzeug Nägel enthält. Eine sorglose Handhabung des Naglers kann zu unerwartetem Ausschießen von Nägeln und Verletzungen führen.
Zielen Sie mit dem Elektrowerkzeug nicht auf sich selbst oder andere Personen in der Nähe. Durch unerwartetes Auslösen wird ein Nagel ausgestoßen, was zu Verletzungen führen kann.
Betätigen Sie das Elektrowerkzeug nicht, bevor es fest auf das Werkstück gesetzt ist. Wenn das Elektrowerkzeug keinen Kontakt mit dem Werkstück hat, kann der Nagel von der Befestigungsstelle abprallen.
Trennen Sie das Elektrowerkzeug vom Netz oder vom Akku, wenn der Nagel im Elektrowerkzeug klemmt. Wenn der Nagler angeschlossen ist, kann er beim Entfernen eines fest sitzenden Nagels versehentlich betätigt werden.
Seien Sie vorsichtig beim Entfernen eines fest sitzen- den Nagels. Das System kann gespannt sein und der Na- gel kräftig ausgestoßen werden, während Sie versuchen die Verklemmung zu beseitigen.

Zusätzlicher Sicherheitshinweis für GNB 18V-38:

▶ Verwenden Sie diesen Nagler nicht zur Befestigung von Elektroleitungen. Er ist nicht für die Installation von Elektroleitungen geeignet, kann die Isolierung von Elektrokabeln beschädigen und so elektrischen Schlag und Feuergefahren verursachen.

Zusätzlicher Sicherheitshinweis für GNB 18V-40:

Stellen Sie beim Befestigen elektrischer Leitungen sicher, dass diese keine elektrische Spannung führen. Fassen Sie den Nagler nur an den isolierten Griffflächen an. Verwenden Sie nur solche Nägel, die für die Installation von Elektroleitungen geeignet sind. Prüfen Sie, ob der Nagel nicht die Isolierung der elektrischen Leitung beschädigt hat. Ein Nagel, welcher die Isolierung von Elektroleitungen beschädigt, kann zu elektrischem Schlag und Feuergefahren führen.
Trennen Sie den Nagler von der Stromquelle, wenn Sie Nägel laden und entladen, Anpassungen vornehmen oder Zubehör wechseln. Der Nagler kann versehentlich aktiviert werden, wenn er an die Stromquelle angeschlossen ist, was zu Verletzungen führen kann.
Seien Sie vorsichtig beim Umgang mit Nägeln, insbesondere beim Be- und Entladen. Die Nägel haben scharfe Spitzen, die zu Verletzungen führen können.
▶ Halten Sie Ihre Finger vom Auslöser fern, wenn Sie diesen Nagler nicht bedienen und wenn Sie von einer Betriebsposition in eine andere wechseln. Durch unerwartetes Auslösen wird ein Nagel freigesetzt, was zu Verletzungen führen kann.
▶ Halten Sie den Nagler an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen der Nagel mit verborgenen Kabeln in Kontakt kommen kann. Ein Na-

8 | Deutsch

gel, der eine spannungsführende Leitung berührt, kann metallene Geräteteile des Naglers unter Spannung setzen und zu einem elektrischen Schlag führen.

▶ Halten Sie den Nagler während des Betriebs fest im Griff. Ein unkontrollierter Rückstoß des Naglers kann zu einer unbeabsichtigten Aktivierung führen, die zu Verletzungen führen kann.
▶ Halten Sie alle Körperteile wie Hände und Beine usw. von der Schussrichtung des Naglers fern. Der Nagel kann das Werkstück sowie dahinter liegende Gegenstände durchdringen, was zu Verletzungen führen kann.
▶ Halten Sie bei der Verwendung des Naglers alle Körperteile wie Hände und Beine usw. von dem Bereich fern, in dem der Nagel in das Werkstück getrieben wird. Der Nagel könnte abgelenkt werden und aus dem Werkstück austreten, was zu Verletzungen führen kann.
▶ Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.
Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Der Akku kann brennen oder explodieren. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
- Ändern und öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
▶ Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhitzen.
▶ Verwenden Sie den Akku nur in Produkten des Herstellers. Nur so wird der Akku vor gefährlicher Überlastung geschützt.

Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Schmutz, Wasser und Feuchtigkeit. Es besteht Explosions- und Kurzschlussgefahr.

▶ Verwenden Sie das Elektrowerkzeug und die Nägel nicht auf sehr weichen Materialien (z.B. Holz, Leichtbaustoffe). Die Nägel können den Untergrund durchdringen und zu Verletzungen führen.
▶ Verwenden Sie das Elektrowerkzeug und die Nägel nicht auf sehr harten Materialien (z.B. hochfester Stahl, sehr harter Naturstein) sowie auf Betonsorten mit hoher Druckfestigkeit bzw. mit Gesteinskörnungen mit einer hohen Druckfestigkeit. Ist das Material zu hart, kann der Nagel abprallen, brechen und austreten und Sie oder andere Personen treffen und zu Verletzungen führen.

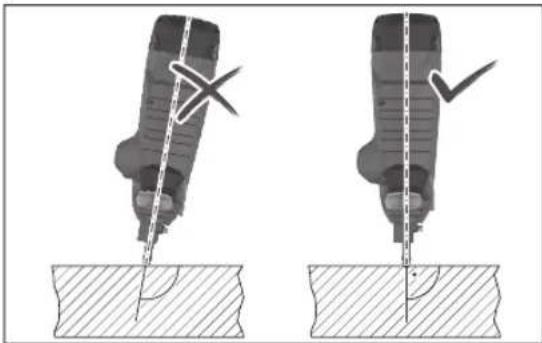

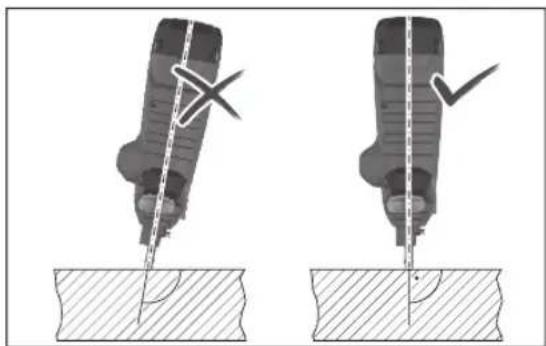

▶ Halten Sie das Elektrowerkzeug niemals in einem spitzen Winkel zum Untergrund. Das Elektrowerkzeug muss senkrecht zum Untergrund stehen. Auf dem Untergrund dürfen sich keine Verunreinigungen befinden.
▶ Deaktivieren oder entfernen Sie das Kontaktelement nicht. Das Kontaktelement dient als Sicherheitsmechanismus, um das Risiko einer unbeabsichtigten Auslösung zu verringern. Die Deaktivierung dieser Komponente kann zu einer unbeabsichtigten Auslösung führen.
▶ Verwenden Sie das Elektrowerkzeug nur, wenn das Kontaktelement ordnungsgemäß funktioniert. Ist das Kontaktelement defekt, kann das Elektrowerkzeug unerwartet auslösen.
▶ Füllen Sie immer erst Nägel in das Magazin des Elektrowerkzeugs, bevor Sie den Akku einsetzen. Damit verringert sich das Risiko, dass Sie versehentlich einen Nagel einschlagen und sich oder andere Personen verletzen.
Schlagen Sie Nägel niemals in der Nähe von brennbaren Materialien ein. Bei einigen Nagelsorten können während des Eintreibens Funken aus dem Kontaktelement schlagen.
▶ Schlagen Sie einen Nagel nicht auf einen anderen Nagel. Das könnte dazu führen, dass der Nagel abgelenkt wird oder das Elektrowerkzeug unerwartet reagiert.

Produkt- und

Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum Setzen von Nägeln in harte Materialien wie Beton (z.B. gegossener Beton, verpresste Fugen) und Stahl (z.B. Baustahl, warmgewalzter Stahl).

Das Elektrowerkzeug darf nicht auf sehr weichen Oberflächen (z.B. Holz, Leichtbaumaterialien) oder sehr harten

Oberflächen (z.B. hochfester Stahl) verwendet werden. Auf folgenden Untergründen darf das Elektrowerkzeug ebenfalls nicht eingesetzt werden: Naturstein, vertikale Mörtelfugen, Hohlblöcke, Ziegel, glasierte Ziegel, Glas, gehärteter Stahl, Werkzeugstahl, Federstahl, Gusseisen, Schweißnähte. Prüfen Sie die Eignung des Untergrundes vor dem Einsatz (siehe „Eignung des Untergrundes prüfen“, Seite 12). Das Elektrowerkzeug ist nur für den handgeführten Einsatz bestimmt. Das Elektrowerkzeug ist zur Verwendung im Innenbereich bestimmt.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeugs auf der Grafikseite.

(1) Ein-/Aus-Taste (User Interface)
(2) Anzeige Status Elektrowerkzeug (User Interface)
(3) Akku-Ladezustandsanzeige (User Interface)
(4) Taste Reset (User Interface)
(5) Entriegelungsschalter Auslöser
(6) Auslöser

(7) Handgriff (isolierte Grifffläche)
(8) User Interface
(9) Akku-Entriegelungstaste ^a)

(10) Akku ^a)
(11) Entriegelungshebel Magazin
(12) Magazin
(13) Stützfuß
(14) Magazinschieber
(15) Taste Magazinschieber
(16) Entriegelungsknopf Kontaktelement
(17) Standard-Kontaktelement
(18) Mündung
(19) Arbeitslicht
(20) Schalter Tiefenanschlag
(21) Durchschlagstift
(22) Nagelstreifen ^a)
(23) Kontaktelement schmal (GNB 18V-40)
(24) Magnetring (GNB 18V-40)
(25) Aufhängehaken

a) Dieses Zubehör gehört nicht zum Standard-Lieferumfang.

Technische Daten

Akku-Nagler GNB 18V-38 GNB 18V-40
Sachnummer		3 601 JL7 000 3 601 JL7 001
Nennspannung V= 18 18
Auslösesystem Einzelauslösung mit Siche-rungsfolge		Einzelauslösung mit Siche-rungsfolge
max. Setzfrequenz (mit Akku ≥ 4 Ah) s	-1	2	2
Eintreibgegenstand
- Typ Nagel Nagel
- Länge mm 13-38 13-40
- Schaftdurchmesser mm 2,7-3 2,7-3
Fassungsvermögen Standardmagazin Nägel 22 22
Maße ohne Akku (Länge × Breite × Höhe)	mm	405 × 138 × 309	405 × 138 × 309
Gewicht mit AkkuA)	kg	4,4-5,4	4,4-5,4
Gewicht ohne Akku	kg	4,1	4,1
empfohlene Umgebungstemperatur beim Laden	°C	0 ... +35	0 ... +35
erlaubte Umgebungstemperatur beim BetriebB)	°C	-5 ... +50	-5 ... +50
erlaubte Umgebungstemperatur bei Lagerung	°C	-20 ... +50	-20 ... +50
kompatible Akkus		GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...
empfohlene Akkus für volle Leistung		ProCORE18V...≥ 4 Ah	ProCORE18V...≥ 4 Ah

10 | Deutsch

Akku-Nagler GNB 18V-38 GNB 18V-40

empfohlene Ladegeräte GAL 18...

GAX 18V...

GAL 36...

GAL 18...

GAX 18V...

GAL 36...

A) abhängig vom verwendeten Akku

B) eingeschränkte Leistung bei Temperaturen < 0 °C

Werte können je nach Produkt variieren und Anwendungs- sowie Umweltbedingungen unterliegen. Weitere Informationen unter www.bosch-professional.com/wac.

Geräusch-/Vibrationsinformation

Geräuschemissionswerte ermittelt entsprechend EN 60745-2-16.

Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel 85 dB(A); Schallleistungspegel 96 dB(A). Unsicherheit K = 3 dB.

Gehörschutz tragen!

Schwingungsgesamtwerte a_n (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend

EN 60745-2-16:

$$ a _ {n} = 5, 7 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$

Der in diesen Anweisungen angegebene Schwingungspegel und der Geräuschemissionswert sind entsprechend einem genormten Messverfahren gemessen worden und können für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Sie eignen sich auch für eine vorläufige Einschätzung der Schwingungs- und Geräuschemission.

Der angegebene Schwingungspegel und der Geräuschemissionswert repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, können der Schwingungspegel und der Geräuschemissionswert abweichen. Dies kann die Schwingungs- und Geräuschemission über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungs- und Geräuschemissionen sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungs- und Geräuschemissionen über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Akku

Bosch verkauft Akku-Elektrowerkzeuge auch ohne Akku. Ob im Lieferumfang Ihres Elektrowerkzeugs ein Akku enthalten ist, können Sie der Verpackung entnehmen.

Akku laden

Benutzen Sie nur die in den technischen Daten aufgeführten Ladegeräte. Nur diese Ladegeräte sind auf den

bei Ihrem Elektrowerkzeug verwendeten Li-Ionen-Akku abgestimmt.

Hinweis: Li-Ionen-Akkus werden aufgrund internationaler Transportvorschriften teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig auf.

Akku einsetzen

Schieben Sie den geladenen Akku in die Akku-Aufnahme, bis dieser eingerastet ist.

Akku entnehmen

Zur Entnahme des Akkus drücken Sie die Akku-Entriege-lungstaste und ziehen den Akku heraus. Wenden Sie dabei keine Gewalt an.

Der Akku verfügt über 2 Verriegelungsstufen, die verhindern sollen, dass der Akku beim unbeabsichtigten Drücken der Akku-Entriegelungstaste herausfällt. Solange der Akku im Elektrowerkzeug eingesetzt ist, wird er durch eine Feder in Position gehalten.

Akku-Ladezustandsanzeige

Hinweis: Nicht jeder Akku-Typ verfügt über eine Ladezustandsanzeige.

Die grünen LEDs der Akku-Ladezustandsanzeige zeigen den Ladezustand des Akkus an. Aus Sicherheitsgründen ist die Abfrage des Ladezustands nur bei Stillstand des Elektrowerkzeuges möglich.

Drücken Sie die Taste für die Ladezustandsanzeige oder 📄, um den Ladezustand anzuzeigen. Dies ist auch bei abgenommenem Akku möglich.

Leuchtet nach dem Drücken der Taste für die Ladezustandsanzeige keine LED, ist der Akku defekt und muss ausgetauscht werden.

Der Akku-Ladezustand wird auch am User Interface angezeigt (siehe „Zustandsanzeigen“, Seite 15).

Akku-Typ GBA 18V...

LED Kapazität

Dauerlicht 3× grün 60–100 %
Dauerlicht 2× grün 30–60 %
Dauerlicht 1× grün 5–30 %
Blinklicht 1× grün 0–5 %

Akku-Typ ProCORE18V...

LED Kapazität

Dauerlicht 5× grün 80-100 %
Dauerlicht 4× grün 60-80 %
Dauerlicht 3× grün 40-60 %
Dauerlicht 2× grün 20-40 %
Dauerlicht 1× grün 5-20 %
Blinklicht 1× grün 0-5 %

Hinweise für den optimalen Umgang mit dem Akku

Schützen Sie den Akku vor Feuchtigkeit und Wasser.

Lagern Sie den Akku nur im Temperaturbereich von -20^ bis 50^ . Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen.

Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss.

Beachten Sie die Hinweise zur Entsorgung.

Montage

▶ Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr.

Magazin einsetzen/wechseln (siehe Bild A)

Setzen Sie das Magazin (12) in das Elektrowerkzeug und lassen Sie es einrasten.

Zum Wechseln des Magazins drücken Sie den Entriegelungshebel (11) im Uhrzeigersinn. Nehmen Sie das Magazin mit leichter Drehung aus dem Elektrowerkzeug.

Magazin füllen/entleeren (siehe Bild B)

Seien Sie vorsichtig beim Umgang mit Nägeln, insbesondere beim Be- und Entladen. Die Nägel haben scharfe Spitzen, die zu Verletzungen führen können.
▶ Verwenden Sie ausschließlich Nägel, die von Bosch für Ihr Elektrowerkzeug empfohlen werden. Die Verwendung von unzulässigen Nägeln kann das Elektrowerkzeug beschädigen und Verletzungen verursachen.

Halten Sie das Elektrowerkzeug während aller Arbeiten am Magazin so, dass die Mündung (18) weder auf Ihren eigenen Körper noch auf andere Personen gerichtet ist.

Nägel nach Einsatzzweck auswählen:

Bezeichnung Bestellnummer geeignet für Länge (mm) Durchmesser (mm) Material Farbe Nagel-
		Schaft Kopf		streifen
NB-16 1 600 A02 F4K Beton 16 2,7			6,25 Kohlenstoff-stahl, galva-nisch verzinkt	blau
NB-19 1 600 A02 F4L	19	(glatt)
NB-25 1 600 A02 F4M	25
NB-32 1 600 A02 F4N	32
NB-38 1 600 A02 F4P	38
NK-35 1 600 A02 F4R		35 2,7
		(gerändelt)
NM-13 1 600 A02 F4S Stahl	13 3			schwarz
NM-16 1 600 A02 F4T	16	(gestuft)
NM-19 1 600 A02 F4U	19
GNB 18V-40:
NB-40 1 600 A02 R7F Beton 40 2,7			6,25 Kohlenstoff-stahl, galva-nisch verzinkt	blau
		(glatt)

Magazin füllen:

• Reinigen Sie bei Bedarf Magazinschieber (14) und Magazin (12), z.B. mit einem Pinsel.

• Drücken Sie die Taste (15) am Magazinschieber (14) und schieben Sie ihn bis zum Einrasten in Richtung Magazinöffnung.

• Schieben Sie einen passenden Nagelstreifen (22) in die Magazinöffnung. Das Standard-Magazin kann mit maximal 2 Nagelstreifen gefüllt werden, das erweiterte Magazin (Zubehör) mit 4.

• Drücken Sie die Taste (15) am Magazinschieber (14) und schieben Sie ihn bis zum Anschlag nach vorn.

12 | Deutsch

Hinweis: Sind nur noch 2 Nägel im Magazin (12) enthalten, kann das Kontaktelement (17) nicht mehr eingedrückt und kein Eintreibvorgang ausgelöst werden. Füllen Sie das Magazin auf.

Magazin entleeren:

• Drücken Sie die Taste (15) am Magazinschieber (14) und schieben Sie ihn bis zum Einrasten in Richtung Magazinöffnung.
• Drehen Sie das Magazin so, dass der Nagelstreifen (22) aus der Magazinöffnung gleiten kann.

Kontaktelement abnehmen/wechseln (siehe Bild C)

Das Kontaktelement kann zum Reinigen oder Wechseln abgenommen werden.

GNB 18V-38: Verwenden Sie ausschließlich das Standard-Kontaktelement (17).

GNB 18V-40: Setzen Sie je nach Einsatzzweck das passende Kontaktelement ein:

• Das Standard-Kontaktelement (17) ist für das Setzen von Nägeln und (in Kombination mit dem Magnetring (24)) für das Anbringen von Befestigungselementen aus Stahl geeignet.
• Das schmale Kontaktelement (23) ist für das Anbringen von Befestigungselementen aus Kunststoff geeignet.

Entnehmen Sie den Akku (10). Leeren Sie das Magazin (12) und nehmen Sie es ab.

Ziehen Sie den Entriegelungsknopf (16) des Kontaktelements und ziehen Sie das Kontaktelement (17) bzw. (23) aus dem Elektrowerkzeug.

Schieben Sie das gereinigte oder neue Kontaktelement (17) bzw. (23) bis zum Einrasten in das Elektrowerkzeug.

Betrieb

Inbetriebnahme

Ein-/Ausschalten

Zum Einschalten des Elektrowerkzeugs drücken Sie die Ein-/Aus-Taste (1) am User Interface so lang, bis das User Interface aufleuchtet.

Zum Ausschalten des Elektrowerkzeugs drücken Sie erneut die Ein-/Aus-Taste (1).

Das Elektrowerkzeug schaltet sich nach 30 min automatisch ab, wenn es nicht benutzt wird.

Eignung des Untergrundes prüfen

Überprüfen Sie die Eignung des Untergrundes vor dem Bestücken des Elektrowerkzeugs mit Nägeln oder dem Befestigen.

Der Untergrund muss eben und frei von Rückständen sein. Um die Härte des Untergrundmaterials zu prüfen, verwenden Sie einen Nagel als Körner. Schlagen Sie ihn mit einem Hammer mit einem kräftigen Schlag auf das Material. Prüfen Sie das Ergebnis:

• Die Spitze des Nagels ist abgestumpft: Der Untergrund ist zu hart und nicht geeignet, der Nagel könnte abprallen.
• Das Material reißt oder splittert: Der Untergrund ist zu spröde und nicht geeignet. Partikel könnten Sie oder andere Personen treffen, oder der Nagel könnte den Untergrund vollständig durchdringen.
• Der Nagel sinkt beim Hammerschlag in den Untergrund ein: Der Untergrund ist zu weich und nicht geeignet, der Nagel könnte den Untergrund vollständig durchdringen.
• Der Nagel hinterlässt eine kleine Vertiefung im Untergrund: Der Untergrund ist für die Befestigung geeignet.

Eintreibvorgang auslösen

– Schalten Sie das Elektrowerkzeug ein.
- Drücken Sie den Entriegelungsschalter (5) nach links, um den Auslöser (6) zu entsperren (siehe Bild D).
– Achten Sie darauf, dass Sie das Elektrowerkzeug mit festem Griff am Handgriff (7) halten.
- Drücken Sie das Kontaktelement (17) bis zum Anschlag auf den Untergrund. Bei eingedrücktem Kontaktelement leuchtet das Arbeitslicht (19) auf und ermöglicht das Ausleuchten des Arbeitsplatzes bei ungünstigen Lichtverhältnissen.
- Drücken Sie anschließend kurz den Auslöser (6) und lassen Sie ihn wieder los. Dabei wird ein Nagel in den Untergrund getrieben.
- Hinweis: Der Auslöser (6) muss innerhalb von 2 s nach dem Eindrücken des Kontaktelements (17) gedrückt werden. Andernfalls geht das Elektrowerkzeug in den gesicherten Zustand und der Eintreibvorgang muss neu gestartet werden.
- Für einen weiteren Eintreibvorgang heben Sie das Elektrowerkzeug vollständig vom Untergrund ab und setzen es an der nächsten gewünschten Stelle wieder fest auf.
- Sichern Sie bei Arbeitspausen und am Arbeitsende den Auslöser (6), indem Sie den Entriegelungsschalter (5) nach rechts drücken (siehe Bild D).

Hinweis: Eine Sicherung verhindert das Auslösen, wenn das Kontaktelement (17) nicht vollständig eingedrückt ist oder der Auslöser (6) zwischen den Eintreibvorgängen nicht losgelassen wurde.

Arbeitshinweise

▶ Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr.

Prüfen Sie vor jedem Arbeitsbeginn die einwandfreie Funktion der Sicherheits- und Auslöseeinrichtungen sowie den festen Sitz aller Schrauben und Muttern.

Trennen Sie ein defektes oder nicht einwandfrei arbeitendes Elektrowerkzeug sofort von der Energiezufuhr und kontaktieren Sie eine autorisierte Bosch-Kundendienststelle.

Führen Sie keine unvorschriftsmäßigen Manipulationen am Elektrowerkzeug durch. Demontieren oder blockieren Sie

keine Teile des Elektrowerkzeugs. Führen Sie keine "Not-reparaturen" mit ungeeigneten Mitteln durch.

Vermeiden Sie jegliche Schwächung und Beschädigung des Elektrowerkzeugs, z.B. durch:

• Einschlagen oder Eingravieren,
• vom Hersteller nicht zugelassene Umbaumaßnahmen,
• Fallenlassen auf oder Schieben über den Fußboden,
• Handhabung als Hammer,
• jede Art von Gewalteinwirkung.

Schalten Sie das Elektrowerkzeug bei längeren Arbeitspausen und am Arbeitsende aus, entnehmen Sie den Akku und entleeren Sie möglichst das Magazin.

Vorgaben für Eintreibvorgänge

Beachten Sie bei den Befestigungen die Herstellervorgaben der zu befestigenden Materialien sowie die Baupläne der Gewerke.

Vergewissern Sie sich, was sich unter oder hinter Ihrem Werkstück befindet. Setzen Sie keine Nägel in Wände, Decken oder Fußböden, wenn sich dahinter Personen befinden. Die Nägel könnten den Untergrund durchschlagen und jemanden verletzen.

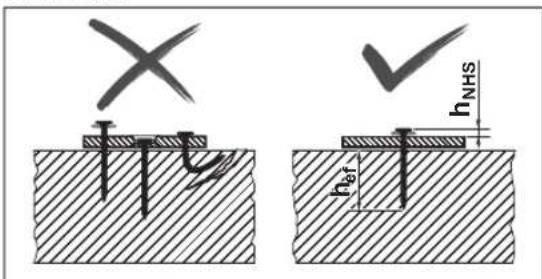

Die Nägel müssen immer senkrecht in den Untergrund eingetrieben werden.

Setzen Sie keinen Nagel auf einen bereits gesetzten Nagel. Dabei kann sich der Nagel verformen, die Nägel können sich verklemmen oder das Elektrowerkzeug kann sich unkontrolliert bewegen.

X hNHS href

Prüfen Sie, ob die Nägel korrekt gesetzt wurden. Für eine sichere Befestigung dürfen sie weder zu hoch noch zu tief sitzen oder verbogen sein.

hNHS het

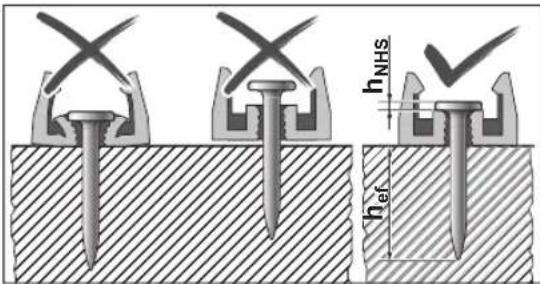

GNB 18V-40: Prüfen Sie beim Anbringen von Befestigungs-elementen ebenso, ob die Nägel korrekt gesetzt wurden.

Wird Beton durch fehlgeschlagene Eintreibvorgänge beschädigt, muss er entsprechend anerkannter Regeln repariert werden.

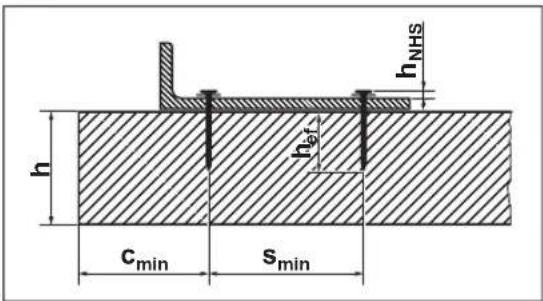

h h_NHS h_eff c_min s_min

Die folgenden Angaben entnehmen Sie bitte der Dokumentation der Bosch-Nägel unter

http://www.bosch-pt.com:

• Abstand Nagelkopf h NHS
• effektive Verankerungslänge h ef
• Mindestdicke des Betonelements h
• Mindestabstand zwischen zwei Nägeln s _min
• Mindest-Randabstand c min
• empfohlene Lasten

Befestigungselemente anbringen (GNB 18V-40) (siehe Bilder E-F)

Sie können mit dem Elektrowerkzeug einzelne Befestigungselemente aus Kunststoff oder Stahl am Untergrund anbringen.

Beispiele für Befestigungselemente:

Bestellnummer Beschreibung
	1 600 A03 2G6 Rohr-Klemmschelle 16 mm
	1 600 A03 2G7 Rohr-Klemmschelle 20 mm
	1 600 A03 2G8 Rohr-Klemmschelle 25 mm
	1 600 A03 2G9 Rohr-Klemmschelle 32 mm
	1 600 A03 2GA Rohr-Klemmschelle 40 mm
	1 600 A03 2GB Kabelbügel (einseitig) für 8 Kabel
	1 600 A03 2GC Kabelbügel (doppelseitig) für 16 Kabel

Bestellnummer Beschreibung

1 600 A03 2GD Kabelhalter für 20 Kabel

1 600 A03 2GE Kabelhalter für 40 Kabel

1 600 A03 2GF Kabelbinder-Halter

1 600 A03 2GG Kabelbinder 8-32 mm

1 600 A03 2GH Kabelbinder 16-63 mm

Das komplette Angebot von Bosch-Befestigungselementen finden Sie unter www.bosch-pt.com.

▶ Verwenden Sie ausschließlich Befestigungselemente, die von Bosch für Ihr Elektrowerkzeug empfohlen werden. Die Verwendung unzulässiger Befestigungselemente kann das Elektrowerkzeug beschädigen und Verletzungen verursachen.

Für Befestigungselemente aus Kunststoff setzen Sie das schmale Kontaktelement (23) ein (siehe Bild E).

Für Befestigungselemente aus Stahl setzen Sie das Standard-Kontaktelement (17) ein (siehe Bild F). Schieben Sie den Magnetring (24) seitlich über die Spitze des Kontaktelements und lassen Sie ihn einrasten.

Setzen Sie ein Befestigungselement mit dem vorgesehenen Nageldurchlass auf das Kontaktelement (23) bzw. den Magnetring (24).

▶ Setzen Sie stets nur ein einzelnes Befestigungselement auf. Mehrere Elemente übereinander können zu Verletzungen oder Beschädigungen führen.

▶ Halten Sie die Hände beim Aufsetzen des Befestigungselements immer seitlich von der Mündung. Richten Sie die Mündung stets von sich oder anderen Personen weg. Drücken Sie das Kontaktelement nicht nach innen. Halten Sie Ihre Finger vom Auslöser fern.

Durch unerwartetes Auslösen kann ein Nagel freigesetzt werden, was zu Verletzungen oder Beschädigungen des Elektrowerkzeugs führen kann.

Drücken Sie das Kontaktelement mit aufgesetztem Befestigungselement auf den Untergrund. Lösen Sie den Eintreibvorgang wie gewohnt aus.

Tiefenanschlag einstellen

Stellen Sie die Eintreibtiefe mit dem Schalter

Tiefenanschlag (20) so ein, dass der korrekte Wert für den Abstand Nagelkopf h_NHS erreicht wird.

Nagel zu tief: Drücken Sie den Schalter Tiefenanschlag (20) nach rechts.

Werden die Nägel weiterhin zu tief eingetrieben, dann verwenden Sie längere Nägel.

Nagel nicht tief genug: Drücken Sie den Schalter Tiefenanschlag (20) nach links. Werden die Nägel weiterhin nicht tief genug eingetrieben, dann verwenden Sie kürzere Nägel.

Verklemmungen beseitigen/Reset

Beseitigen Sie Verklemmungen, wenn die Anzeige Status (2) rot oder orange leuchtet, oder wenn die Nägel nicht mehr richtig eingetrieben werden.

• Entnehmen Sie den Akku (10). Leeren Sie das Magazin (12) und nehmen Sie es ab. Nehmen Sie das Kontaktelement (17) ab.
• Überprüfen Sie das Magazin (12) und beseitigen Sie Schmutz, Rückstände und Fremdkörper.
• Überprüfen Sie das Kontaktelement (17) und beseitigen Sie Nägel, Nagelsplitter, Rückstände oder Fremdkörper mit dem Durchschlagstift (21). Achten Sie darauf, das Kontaktelement dabei nicht zu beschädigen.
• Setzen Sie nacheinander Kontaktelement (17), Magazin (12) und Akku (10) wieder ein.
• Drücken Sie die Taste (15) am Magazinschieber (14) und schieben Sie ihn bis zum Einrasten in Richtung Magazinöffnung.
  – Schalten Sie das Elektrowerkzeug ein.
• Drücken Sie die Taste Reset (4) 5 s lang, bis die Anzeige Status (2) zu blinken beginnt.
• Pressen Sie das Kontaktelement (17) gegen einen Holzblock o.Ä. und drücken Sie den Auslöser (6). Dadurch kann der Motor den Schlagstempel in die richtige Position bringen.
• Wurde ein weiterer Fehler festgestellt, kehrt das Elektrowerkzeug nicht in den Normalbetrieb zurück, sondern der weitere Fehler erscheint in der Anzeige Status (2).

Stützfuß demontieren

Der Stützfuß (13) erleichtert das senkrechte Ausrichten des Elektrowerkzeugs auf ebenem Untergrund.

Für Arbeiten auf unebenem Untergrund können Sie den Stützfuß (13) demontieren. Schieben Sie ihn dazu nach hinten vom Magazin (12).

Elektrowerkzeug aufhängen

Mit dem Aufhängehaken (25) können Sie das ausgeschaltete Elektrowerkzeug an einer geeigneten Aufhängevorrichtung befestigen.

Schrauben Sie den Aufhängehaken (25) mit der mitgelieferten Schraube an das Gehäuse des Elektrowerkzeugs (siehe Bild G).

• Prüfen Sie den Aufhängehaken (25) auf etwaige Beschädigungen oder Verformungen. Verwenden Sie den Aufhängehaken (25) nicht, wenn er beschädigt, verformt oder nicht mehr fest am Elektrowerkzeug befestigt ist.
• Hängen Sie das Elektrowerkzeug mit dem Aufhängehaken (25) an eine stabile Aufhängevorrichtung. Um Beschädigungen oder Verletzungen zu vermeiden,

darf die Aufhängevorrichtung nicht über Gehwegen oder unmittelbaren Arbeitsbereichen angebracht sein.

Der Aufhängehaken ist ausschließlich zum Aufhängen des Elektrowerkzeugs inklusive montierter Zubehöre vorgesehen.

▶ Verwenden Sie niemals den Aufhängehaken als Absturzsicherungsmittel.

Transport

Schalten Sie das Elektrowerkzeug zum Transportieren aus, insbesondere wenn Sie Leitern benutzen oder sich in ungewohnter Körperhaltung fortbewegen.

Verriegeln Sie den Auslöser mit dem

Entriegelungsschalter (5). Tragen Sie das Elektrowerkzeug am Arbeitsplatz nur am Handgriff (7) und mit nicht betätigtem Auslöser (6).

User Interface

Das User Interface dient:

• zum Ein-/Ausschalten des Elektrowerkzeugs
• zur Statusanzeige des Elektrowerkzeugs
• zur Akku-Ladezustandsanzeige
• zum Reset

Zustandsanzeigen

Farbe Statusan- Bedeutung/Ursache Lösung zeige (2)
grün Das Elektrowerkzeug ist einsatzbereit. –
gelb Überhitzungsschutz: Motor oder Elektronik sind zu warm.		Lassen Sie das Elektrowerkzeug abkühlen. Sind Motor und Elektronik innerhalb der Betriebstemperatur, kehrt das Elektrowerkzeug automatisch zum Normalbetrieb zurück.
blau Kälteschutz: Das Elektrowerkzeug ist zu kalt.		Lassen Sie das Elektrowerkzeug in warmer Umgebung austemperieren. Sind Motor und Elektronik innerhalb der Betriebstemperatur, kehrt das Elektrowerkzeug automatisch zum Normalbetrieb zurück.
rot Verklemmung festgestellt: Der Schlagstempel kann nicht in die richtige Position zurückkehren.		Beseitigen Sie die Verklemmung (siehe „Verklemmungen beseitigen/Reset“, Seite 14).
orange Der Motor ist blockiert: Der Schlagstempel kann nicht in die richtige Position gebracht werden.		Beseitigen Sie die Verklemmung (siehe „Verklemmungen beseitigen/Reset“, Seite 14).
cyan Überstromschutz: Der Motor verbraucht zu viel Strom.		Prüfen Sie das Elektrowerkzeug auf Verklemmung oder starke Verschmutzung und beseitigen Sie diese (siehe „Verklemmungen beseitigen/Reset“, Seite 14).Besteht der Fehler weiterhin, wenden Sie sich an eine autorisierte Kundendienststelle für Bosch-Elektrowerkzeuge.
magenta(3 s lang, danach grün)	Wartung wird empfohlen: zu hohe Fehlerrate (z.B. verbogene Nägel oder unzureichende Eindringtiefe)	Wenden Sie sich an eine autorisierte Kundendienststelle für Bosch-Elektrowerkzeuge.
weiß Elektronik- oder Sensorfehler Das Elektrowerkzeug wurde in den gesicherten Zustand versetzt und kann nicht verwendet werden. Wenden Sie sich an eine autorisierte Kundendienststelle für Bosch-Elektrowerkzeuge.

Akku-Ladezustandsanzeige (3) Kapazität

Dauerlicht 5× grün 80-100 %

Dauerlicht 4× grün 60-80 %

Dauerlicht 3× grün 40-60 %

Dauerlicht 2× grün 20-40 %

Dauerlicht 1× grün 5-20 %

Blinklicht 1× grün 0-5 %

Wartung und Service

Wartung und Reinigung

▶ Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr.
▶ Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten.

Wurde das Elektrowerkzeug 2 Jahre oder länger ohne Benutzung gelagert, wird eine Wartung in einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge empfohlen.

16 | Deutsch

Störungen beheben

Problem Ursache Abhilfe
Elektrowerkzeug reagiert nicht.	kein oder leerer Akku einge-setzt	Setzen Sie einen geladenen Akku ein.
	Akku und/oder Elektrowerk-zeug außerhalb der Betriebs-temperatur	Lassen Sie Akku und Elektrowerkzeug auf Betriebstemperatur austemperieren.
	Elektrowerkzeug nicht einge-schaltet	Schalten Sie das Elektrowerkzeug mit der Ein-/Aus-Taste (1) am User Interface ein.
kein Eintreibvorgang ausge-löst	≤ 2 Nägel im Magazin (12) Füllen Sie das Magazin (12) auf.
	Auslöser (6) gesperrt	Drücken Sie den Entriegelungsschalter (5) nach links, um den Auslöser (6) zu entsperren.
	Arbeitsreihenfolge nicht kor-rekt ausgeführt	Halten Sie die korrekte Arbeitsreihenfolge ein:- Heben Sie das Kontaktelement (17) vom Untergrund ab.- Lassen Sie den Auslöser (6) los.- Drücken Sie das Kontaktelement senkrecht auf den Unter-grund.- Drücken Sie den Auslöser innerhalb von 2 s nach dem Durchdrücken des Kontaktelements.
Nagel sitzt nicht tief genug. Elektrowerkzeug zu kalt Lassen Sie das Elektrowerkzeug auf Betriebstemperatur aus-temperieren.

Problem Ursache Abhilfe

	Schlagstempel verschlissen Lassen Sie das Elektrowerkzeug von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge reparieren.
Nägel gleiten nicht in das Magazin.	Magazin verschmutzt	Reinigen Sie das Magazin (12), z.B. mit einem Pinsel.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge Zur Luhne 2

37589 Kalefeld - Willershausen

Kundendienst: Tel.: [phone]

E-Mail: [e-mail] Unter www.bosch-pt.de können Sie online Ersatzteile be- stellen oder Reparaturen anmelden.

Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Weitere Serviceadressen finden Sie unter:

Die empfohlenen Li-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus können durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden.

Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden.

Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt. Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften.

Entsorgung

Elektrowerkzeuge, Akkus, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrowerkzeuge und Akkus/Batterien nicht in den Hausmüll!

Nur für EU-Länder:

Nicht mehr gebrauchsfähige Elektrowerkzeuge und defekte oder verbrauchte Akkus/Batterien müssen getrennt entsorgt werden. Nutzen Sie die vorgesehenen Sammelsysteme.

Bei unsachgemäßer Entsorgung können Elektro- und Elektronik-Altgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.

Nur für Deutschland:

Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte

Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 m² sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgeräts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe erfolgt: In diesem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

Der Vertreiber hat beim Abschluss des Kaufvertrags für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des Altgeräts zu informieren und den Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des neuen Geräts ein Altgerät zurückgegeben wird.

Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen

18 | English

oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen, wobei die unentgeltliche Abholung auf Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüberträger), 2 (Bildschirmgeräte) und 4 (Großgeräte mit mindestens einer äußeren Abmessung über 50 cm) beschränkt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.

Akkus/Batterien:

Li-Ion:

Bitte beachten Sie die Hinweise im Abschnitt Transport (siehe „Transport“, Seite 17).

English

Safety Instructions

Konstant lys 3 × grøn 60–100 %

Konstant lys 5 × grøn 80-100 %

Konstant lys 4 × grøn 60-80 %

Akku-ladetilstandsindikator (3) Kapacitet

Konstant lys 3 × grøn 40-60 %

Konstant lys 2 × grøn 20-40 %

Akku-ladetilstandsindikator (3) Kapacitet

Konstant lys 1 × grøn 5-20 %

Blinklys 1 × grøn 0-5 %

Fast ljus 3 × grönt 60–100 %

Fast ljus 2 × grönt 30–60 %

Fast ljus 1 × grönt 5–30 %

Blinkande ljus 1 × grönt 0–5 %

Batterityp ProCORE18V...

LED Kapacitet

Fast ljus 5 × grönt 80–100 %

Fast ljus 4 × grönt 60–80 %

LED Kapacitet

Fast ljus 3 × grönt 40–60 %
Fast ljus 2 × grönt 20–40 %
Fast ljus 1 × grönt 5–20 %
Blinkande ljus 1 × grönt 0–5 %

Fast ljus 5× grönt 80–100 %
Fast ljus 4× grönt 60–80 %
Fast ljus 3× grönt 40–60 %
Fast ljus 2× grönt 20–40 %
Fast ljus 1× grönt 5–20 %
Blinkande ljus 1× grön 0–5 %

Sekundär-/primärbatterier:

Li-jon:

(Opladbare) batterier:

Li-ion:

Se informasjonen i avsnittet Transport (se „Transport“, Side 119).

Suomi

Turvallisuusohjeet

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.cz

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.ro

E-Mail: [e-mail]

www.bosch.hr

Ostale adrese servisa možete pronaći na:
