Tipo de produto	Grampeador sem fio
Marca e modelo	Bosch GNB 18V-38 Professional
Dimensões (C × L × A)	405 × 138 × 309 mm
Peso sem bateria	4,1 kg
Peso com bateria	4,4–5,4 kg (conforme bateria)
Tensão nominal	18 V
Tipo de bateria compatível	Lithium-Ion GBA 18V... / ProCORE18V...
Carregadores recomendados	GAL 18..., GAX 18V..., GAL 36...
Tipo de grampos/pregos	Pregos Bosch (NB, NK, NM) ou NB-40 (GNB 18V-40)
Comprimento dos pregos	13–38 mm (GNB 18V-38) / 13–40 mm (GNB 18V-40)
Diâmetro da haste	2,7–3 mm
Capacidade do carregador	Até 22 pregos (2 tiras)
Frequência de fixação máx.	2 pregos por segundo (com bateria ≥ 4 Ah)
Sistema de disparo	Tiro a tiro com sequência de segurança
Materiais compatíveis	Concreto (moldado, juntas compactadas), aço de construção
Temperatura de operação	-5 °C a +50 °C
Nível de pressão sonora	85 dB(A)
Nível de potência sonora	96 dB(A)
Vibrações (a_h)	5,7 m/s² (incerteza K = 1,5 m/s²)
Manutenção	Limpar regularmente a ferramenta e as aberturas de ventilação
Segurança	Elemento de contato (segurança), gatilho travável, removedor de bateria obrigatório antes da manutenção
Conteúdo da caixa	Ferramenta, pé de apoio, gancho de suspensão, manual (a bateria e o carregador podem ser vendidos separadamente)
Garantia / Serviço	Serviço pós-venda Bosch (tel: [phone]); peças disponíveis online

Perguntas frequentes - GNB 18V-38 Professional BOSCH

Quais tipos de pregos posso usar com a GNB 18V-38?

Use exclusivamente os pregos Bosch recomendados: séries NB (aço carbono galvanizado, comprimentos 16–38 mm), NK (35 mm dentado), NM (aço escalonado, 13–19 mm) ou NB-40 para GNB 18V-40.

Como posso recarregar a bateria?

Use um dos carregadores Bosch listados (GAL 18..., GAX 18V..., GAL 36...). Insira a bateria no carregador e conecte-o. A bateria é fornecida parcialmente carregada; carregue-a completamente antes do primeiro uso.

O que fazer se a ferramenta não funcionar?

Verifique primeiro se a bateria está inserida e carregada. Certifique-se de que a ferramenta está ligada através do botão Ligar/Desligar (1). Se o indicador de estado (2) estiver laranja ou vermelho, siga o procedimento de Reset: remova a bateria, limpe o carregador e pressione o botão Reset (4) por 5 segundos.

Como ajustar a profundidade de fixação?

Use o botão de batente de profundidade (20). Gire-o para a direita para fixar menos profundamente, para a esquerda para fixar mais profundamente. Após o ajuste, faça um teste para verificar.

A ferramenta pode fixar cabos elétricos?

O modelo GNB 18V-38 não foi projetado para fixar cabos elétricos. Use o GNB 18V-40 que aceita elementos de fixação especiais com os acessórios adequados (elemento de contato estreito, anel magnético).

Como limpar a ferramenta?

Remova sempre a bateria antes da limpeza. Limpe as aberturas de ventilação com uma escova macia. Para o carregador e o elemento de contato, use um pano seco. Recomenda-se manutenção regular a cada 2 anos em um centro Bosch autorizado.

O que significam as cores do LED de estado (2)?

Verde: pronto para uso. Amarelo: superaquecimento. Azul: muito frio. Vermelho/Laranja: emperramento ou bloqueio. Ciano: sobrecorrente. Magenta: manutenção recomendada. Branco: defeito de sensor (necessita reparo).

Posso usar a ferramenta em madeira?

Não, a ferramenta é projetada para materiais duros como concreto ou aço. Em madeira (muito macia), os pregos podem atravessar a peça e ferir alguém. Para madeira, use um grampeador pneumático comum.

Como transportar a ferramenta com segurança?

Trave o gatilho com o botão de destravamento (5) na posição direita. Remova a bateria. Carregue a ferramenta apenas pela alça (7) evitando apontar o bocal de ejeção para você ou outras pessoas.

Onde posso encontrar peças de reposição ou serviço pós-venda?

Consulte a loja online Bosch (www.bosch-pt.com) para peças. Na França, entre em contato com o Serviço de Atendimento ao Cliente Bosch pelo 09 70 82 12 26 (chamada local) ou por e-mail: [e-mail].

MANUAL DE UTILIZADOR GNB 18V-38 Professional BOSCH

Componentes representados

Instruções de segurança

Indicações gerais de advertência para ferramentas eléctricas

AVISO

Devem ser lidas todas as indicações de advertência e todas

as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futura referência.

O termo "ferramenta eléctrica" utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

Segurança da área de trabalho

Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.
- Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores.
▶ Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho.

Segurança eléctrica

A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico.
Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra.

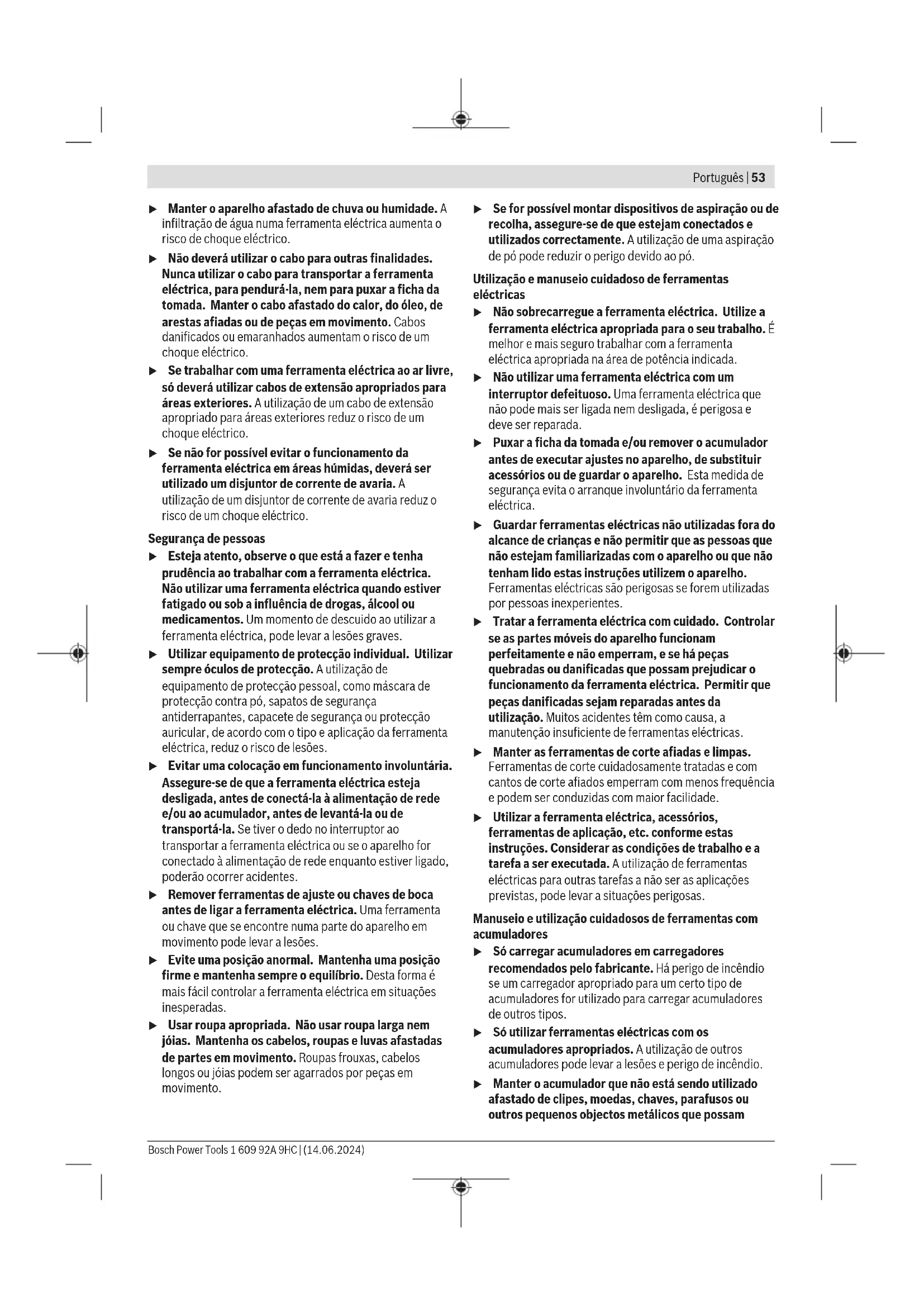

▶ Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
- Não deverá utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico.
Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico.
Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves.
▶ Utilizar equipamento de protecção individual. Utilizar sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões.
Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.
▶ Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões.
Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas.
Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento.

Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

Utilização e manuseio cuidadoso de ferramentas eléctricas

• Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada.
• Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
  Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica.
  ▶ Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças e não permitir que as pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inexperientes.
  Tratar a ferramenta eléctrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas.
  ▶ Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.
  ▶ Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.

Manuseio e utilização cuidadosos de ferramentas com acumuladores

Só carregar acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um certo tipo de acumuladores for utilizado para carregar acumuladores de outros tipos.
Só utilizar ferramentas eléctricas com os acumuladores apropriados. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio.
▶ Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objectos metálicos que possam

54 | Português

causar um curto-circuito dos contactos. Um curto-circuito entre os contactos do acumulador pode ter como consequência queimaduras ou fogo.

No caso de aplicação incorrecta pode vazar líquido do acumulador. Evitar o contacto. No caso de um contacto acidental, deverá enxaguar com água. Se o líquido entrar em contacto com os olhos, também deverá consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras.

Serviço

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

Indicações de segurança para pistola de pregos

▶ Assuma sempre que a ferramenta contém pregos. O manuseamento descuidado da pistola de pregos poderá resultar no disparo inesperado dos pregos e em ferimentos pessoais.
- Não aponte a ferramenta para si nem para qualquer outra pessoa nas proximidades. O acionamento inadvertido do gatilho irá ejetar o prego causando ferimentos.
- Não acione a ferramenta a menos que esta esteja posicionada com firmeza contra a peça de trabalho. Se a ferramenta não estiver em contacto com a peça de trabalho, o prego poderá ser defletido para longe do seu alvo.
▶ Desligue a ferramenta da fonte de alimentação quando o prego bloquear na ferramenta. Ao remover um prego bloqueado, a pistola de pregos poderá ser ativada acidentalmente se estiver ligada à corrente.
▶ Tenha cuidado ao remover um prego bloqueado. O mecanismo poderá estar sob compressão e o prego poderá ser vigorosamente ejetado ao tentar resolver uma condição de bloqueio.

Instrução de segurança adicional para GNB 18V-38:

▶ Não utilize esta pistola de pregos para fixar cabos elétricos. Esta não foi concebido para a instalação de cabos elétricos e poderá danificar o isolamento destes, podendo causar choques elétricos ou riscos de incêndio. Instruções adicionais de segurança para GNB 18V-40:

Ao fixar os cabos elétricos, certifique-se de que estes não estão ligados à corrente. Segure a pistola de pregos apenas nas superfícies de agarrar isoladas. Utilize apenas pregos concebidos para instalações de cabos elétricos. Verifique se o prego não danificou o isolamento dos cabos elétricos. Um prego que tenha danificado o isolamento dos cabos elétricos pode provocar choques elétricos e riscos de incêndio.

▶ Desligue a pistola de pregos da fonte de alimentação ao carregar e descarregar pregos, fazer ajustes ou

mudar de acessórios. A pistola de pregos poderá ser ativada acidentalmente se estiver ligada à fonte de alimentação, o que poderá resultar em ferimentos pessoais.

Tenha cuidado ao manusear pregos, especialmente ao carregar e descarregar os mesmos. Os pregos têm pontas afiadas, o que poderá resultar em ferimentos pessoais.
Mantenha os dedos afastados do gatilho quando não está a operar a pistola de pregos e ao mudar de uma posição de trabalho para outra. O acionamento inadvertido do gatilho irá ejetar o prego, o que poderá resultar em ferimentos pessoais.
▶ Segure a pistola de pregos nas superfícies de agarrar isoladas, ao executar uma operação onde o prego possa entrar em contacto com cabos escondidos. O contacto do prego com um fio "sob tensão" irá colocar as partes metálicas expostas da pistola de pregos "sob tensão" e produzir um choque elétrico.
▶ Segure firmemente a pistola de pregos durante a operação. O recuo descontrolado da pistola de pregos pode causa uma ativação não intencional, o que poderá resultar em ferimentos pessoais.
Mantenha todas as partes do corpo, como mãos e pernas, etc. longe da direção de disparo da ferramenta. O prego pode penetrar na peça de trabalho, bem como em qualquer objeto atrás dela, o que poderá resultar em ferimentos pessoais.
Ao usar a pistola de pregos, mantenha todas as partes do corpo, como mãos e pernas, etc. longe da área onde os pregos são inseridos na peça de trabalho. O prego pode desviar-se e sair da peça de trabalho, o que poderá resultar em ferimentos pessoais.
▶ Utilizar detetores apropriados, para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A infiltração num cano de água provoca danos materiais.
Em caso de danos e de utilização incorreta da bateria, podem escapar vapores. A bateria pode incendiar-se ou explodir. Areje o espaço e procure assistência médica no caso de apresentar queixas. É possível que os vapores irritem as vias respiratórias.
▶ Não altere nem abra o acumulador. Há perigo de haver um curto-circuito.
Os objetos afiados como, p. ex., pregos ou chaves de fendas, assim como o efeito de forças externas podem danificar o acumulador. Podem causar um curto-circuito interno e o acumulador pode ficar queimado, deitar fumo, explodir ou sobreaquecer.
Utilize a bateria apenas em produtos do fabricante. Só assim é que a bateria é protegida contra sobrecarga perigosa.

Proteger a bateria contra calor, p. ex. também contra uma permanente radiação solar, fogo, sujidade, água e humidade. Há risco de explosão ou de um curto-circuito.

• Não use a ferramenta elétrica e os pregos em materiais demasiado macios (p. ex. madeira, materiais macios). Os pregos podem atravessar a base e causar ferimentos.
  ▶ Não use a ferramenta elétrica e os pregos em materiais muito duros (p. ex. aço extremamente resistente, pedra natural muito dura) assim como tipos de betão com elevada resistência à pressão ou com agregados com elevada resistência à pressão. Se o material for muito duro, o prego pode fazer ricochete, quebrar ou sair e atingir outras pessoas e causar ferimentos.

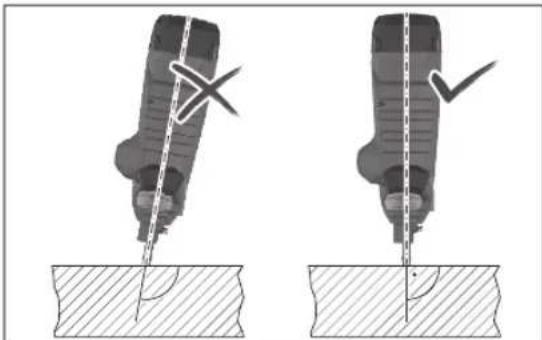

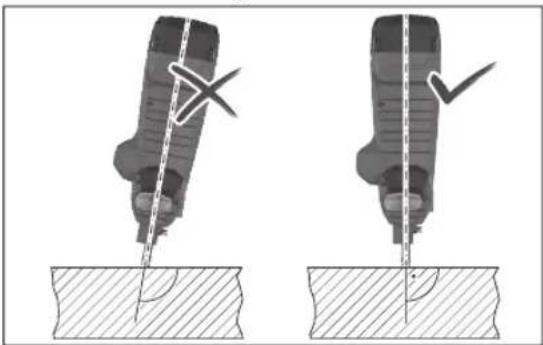

Nunca segure a ferramenta elétrica num ângulo agudo à base. A ferramenta elétrica deve estar perpendicular à base. Na base não se pode encontrar qualquer sujidade.
- Não desative ou remova o elemento de contacto. O elemento de contacto serve como mecanismo de segurança, para reduzir o risco de um disparo inadvertido. A desativação deste componente pode causar um disparo inadvertido.
▶ Use a ferramenta elétrica apenas se o elemento de contacto funcionar corretamente. Se o elemento de contacto estiver com defeito, a ferramenta elétrica pode disparar inadvertamente.
Insira sempre primeiro pregos no carregador da ferramenta elétrica, antes de inserir a bateria. Assim reduz o risco de pregar inadvertamente um prego ou de causar ferimentos próprios ou outra pessoa.
Nunca aplique pregos próximo de materiais inflamáveis. Em alguns tipos de pregos podem sair faíscas do elemento de contacto ao pregar.
- Não aplique um prego por cima de outro prego. Isso pode fazer com que o prego se desvie ou a ferramenta elétrica responda inesperadamente.

Descrição do produto e do serviço

Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções pode causar choque elétrico, incêndio e/ou ferimentos graves.

Respeite as figuras na parte da frente do manual de instruções.

Utilização adequada

A ferramenta elétrica destina-se a aplicar pregos em materiais duros como betão (p. ex. betão fundido, juntas rebocadas) e aço (p. ex. aço de construção, aço laminado a quente).

A ferramenta elétrica não pode ser usada em superfícies macias (p. ex madeira, materiais leves) ou superfícies muito duras (p. ex. aço extremamente resistente). A ferramenta elétrica também não pode ser usada nas seguintes bases: pedra natural, juntas de argamassa verticais, blocos ocos, tijolo, tijolo vidrado, vidro, aço temperado, aço para ferramentas, aço para molas, ferro fundido, cordões de solda.

Verifique se a base é adequada antes da utilização (ver "Verificar se a base é adequada", Página 59).

A ferramenta elétrica destina-se apenas à utilização manual. A ferramenta elétrica destina-se ao uso no interior.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

(1) Tecla de ligar/desligar (interface de utilizador)
(2) Indicação de estado da ferramenta elétrica (interface de utilizador)
(3) Indicador do nível de carga da bateria (interface de utilizador)
(4) Tecla reset (interface de utilizador)
(5) Interruptor de desbloqueio disparador
(6) Disparador
(7) Punho (superfície do punho isolada)
(8) Interface de utilizador
(9) Tecla de desbloqueio da bateria ^a)

(10) Bateria ^a)

(11) Alavanca de desbloqueio carregador

(12) Carregador

(13) Pé

(14) Cursor do carregador

(15) Tecla do cursor do carregador

(16) Botão de desbloqueio elemento de contacto

(17) Elemento de contacto padrão

(18) Bocal

(19) Luz de trabalho

56 | Português

(20) Interruptor batente de profundidade
(21) Pino de rutura
(22) Tira de pregos ^a)

a) Este acessório não faz parte do material a fornecer padrão.

Dados técnicos

Pistola de pregos sem fio GNB 18V-38 GNB 18V-40
Número de produits		3 601 JL7 000 3 601 JL7 001
Tensão nominal V= 18 18
Sistema de disparo Disparo individual com		sequência de segurança	Disparo individual com sequência de segurança
Frequência de aplicação máx. (com bateria ≥ 4 Ah) s	-1	2	2
Objeto a inserir
-Tipo Prego Prego
-Comprimento mm 13-38 13-40
-Diâmetro da haste mm 2,7-3 2,7-3
Capacidade do carregador standard Pregos 22 22
Dimensões sem bateria (comprimento × largura × altura)	mm	405 × 138 × 309	405 × 138 × 309
Peso com bateria^A)	kg	4,4-5,4	4,4-5,4
Peso sem bateria	kg	4,1	4,1
Temperatura ambiente recomendada durante o carregamento	°C	0 ... +35	0 ... +35
Temperatura ambiente admissível durante o funcionamento^B)	°C	-5 ... +50	-5 ... +50
Temperatura ambiente admissível durante o armazenamento	°C	-20 ... +50	-20 ... +50
Baterias compatíveis		GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...
Baterias recomendadas para potência máxima		ProCORE18V...≥ 4 Ah	ProCORE18V...≥ 4 Ah
Carregadores recomendados		GAL 18...GAX 18V...GAL 36...	GAL 18...GAX 18V...GAL 36...

A) dependendo da bateria utilizada
B) Potência limitada com temperaturas <0 °C
Os valores podem variar em função do produto e estar sujeitos a condições de aplicação e do meio ambiente. Para mais informações consulte www.bosch-professional.com/wac.

Informação sobre ruídos/vibrações

Os valores de emissão de ruído foram determinados de acordo com EN 60745-2-16.

O nível sonoro avaliado como A da ferramenta elétrica é normalmente de: nível de pressão sonora 85 dB(A); nível de potência sonora 96 dB(A). Incerteza K = 3 dB.

Utilizar proteção auditiva!

Valores totais de vibração a_h (soma dos vetores das três direções) e incerteza K determinada

O nível de vibrações indicado nestas instruções e o valor de emissões sonoras foram medidos de acordo com um

processo de medição normalizado e podem ser utilizados para a comparação de ferramentas elétricas. Também são adequados para uma avaliação provisória das emissões sonoras e de vibrações.

O nível de vibrações indicado e o valor de emissões sonoras representam as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações e de emissões sonoras seja diferente. Isto pode aumentar sensivelmente a emissão sonora e de vibrações para o período completo de trabalho.

Para uma estimação exata da emissão sonora e de vibrações, também deveriam ser considerados os períodos

nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a emissão sonora e de vibrações durante o completo período de trabalho.

Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e acessórios, manter as mãos quentes e organização dos processos de trabalho.

Bateria

Bosch vende ferramentas elétricas sem fio também sem bateria. Pode consultar na embalagem se está incluída uma bateria no volume de fornecimento da sua ferramenta elétrica.

Carregar a bateria

Utilize apenas os carregadores listados nos dados técnicos. Só estes carregadores são apropriados para os baterias de lítio utilizadas para a sua ferramenta elétrica.

Nota: devido a normas de transporte internacionais, as baterias de lítio são fornecidas parcialmente carregadas. Para assegurar a completa potência da bateria, a bateria deverá ser carregada completamente antes da primeira utilização.

Colocar a bateria

Insira a bateria carregada no respetivo encaixe, até que esta esteja engatada.

Retirar a bateria

Para retirar a bateria, pressione a respetiva tecla de desbloqueio e puxe a bateria para fora. Não empregue força.

A bateria possui 2 níveis de travamento, que devem evitar, que a bateria caia, caso a tecla de desbloqueio da bateria seja premida por acaso. Enquanto a bateria estiver dentro da ferramenta elétrica, ela é mantida em posição por uma mola.

Indicador do nível de carga da bateria

Nota: Nem todos os tipos de bateria dispõem de um indicador do nível de carga de bateria.

Os LEDs verdes do indicador do nível de carga da bateria indicam o nível de carga da bateria. Por motivos de segurança, a consulta do nível de carga só é possível com a ferramenta elétrica parada.

Prima a tecla para o indicador do nível de carga da bateria ou para visualizar o nível de carga. Isto também é possível com a bateria removida.

Se, depois de premir a tecla para o indicador do nível de carga da bateria, não se acender qualquer LED, a bateria tem defeito e tem de ser substituída.

O nível de carga da bateria também é indicado na interface do utilizador (ver "Indicadores de estado", Página 61).

Indicações sobre o manuseio ideal da bateria

Proteger a bateria contra humidade e água.

Armazene a bateria apenas na faixa de temperatura de -20 °C a 50 °C. Por exemplo, não deixe a bateria dentro do automóvel no verão.

Limpar de vez em quando as aberturas de ventilação da bateria com um pincel macio, limpo e seco.

Um tempo de funcionamento reduzido após o carregamento indica que a bateria está gasta e que deve ser substituída.

Observe as indicações sobre a eliminação de forma ecológica.

Montagem

Antes de qualquer trabalho na ferramenta elétrica (p. ex. manutenção, troca de ferramenta, etc.) retire a bateria da mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.

Colocar/trocar carregador (ver figura A)

Coloque o carregador (12) na ferramenta elétrica e deixe-o engatar.

Para trocar o carregador pressione a alavanca de desbloqueio (11) para a direita. Remova o carregador, com ligeira rotação, da ferramenta elétrica.

Encher/esvaziar carregador (ver figura B)

Tenha cuidado ao manusear pregos, especialmente ao carregar e descarregar os mesmos. Os pregos têm

58 | Português

pontas afiadas, o que poderá resultar em ferimentos pessoais.

▶ Use apenas pregos recomendados pela Bosch para a sua ferramenta elétrica. A utilização de pregos não

permitidos pode danificar a ferramenta elétrica e causar ferimentos.

Durante todos os trabalhos no carregador segure a ferramenta elétrica de forma a que o bocal (18) não aponte para o seu corpo nem para o corpo de outra pessoa.

Selecione os pregos de acordo com a finalidade:

Designação Número de encomenda	Apropriado para	Comprimento (mm)	Diâmetro (mm) Material Cor tira de		pregos
			Haste Cabeça
NB-16 1 600 A02 F4K Betão 16 2,7			(liso)	6,25 Aço-carbono, eletrogalvani-zado	azul
NB-19 1 600 A02 F4L 19
NB-25 1 600 A02 F4M 25
NB-32 1 600 A02 F4N 32
NB-38 1 600 A02 F4P 38
NK-35 1 600 A02 F4R 35 2,7			(serrilhado)
NM-13 1 600 A02 F4S Aço 13 3			(escalonado)		preto
NM-16 1 600 A02 F4T 16
NM-19 1 600 A02 F4U 19
GNB 18V-40:
NB-40 1 600 A02 R7F Betão 40 2,7			(liso)	6,25 Aço-carbono, eletrogalvani-zado	azul

Encher carregador:

• Se necessário limpe o cursor do carregador (14) e o carregador (12), p. ex. com um pincel.
• Pressione a tecla (15) no cursor do carregador (14) e empurre-o até engatar na direção da abertura do carregador.
• Insira uma tira de pregos (22) adequada na abertura do carregador. O carregador standard pode ser carregado com no máximo 2 tiras de pregos, o carregador ampliado (acessórios) com 4.
• Pressione a tecla (15) no cursor do carregador (14) e empurre-o até ao batente para a frente.

Nota: se já só se encontrarem 2 pregos no carregador (12), o elemento de contacto (17) já não pode ser pressionado e ser disparado um processo de fixação. Encha o carregador.

Esvaziar o carregador:

• Pressione a tecla (15) no cursor do carregador (14) e empurre-o até engatar na direção da abertura do carregador.
• Rode o carregador para que a tira de pregos (22) possa sair da abertura do carregador.

Retirar/trocar elemento de contacto (ver figura C)

O elemento de contacto pode ser removido para limpeza ou troca.

GNB 18V-38: utilize exclusivamente o elemento de contacto padrão (17).

GNB 18V-40: coloque o elemento de contacto adequado conforme o fim de utilização:

• O elemento de contacto padrão (17) destina-se à colocação de pregos e (em combinação com o anel magnético (24)) à instalação de elementos de fixação em aço.
• O elemento de contacto estreito (23) destina-se à instalação de elementos de contacto de plástico.
  Retire a bateria (10). Esvazie o carregador (12) e retire-o.
  Puxe o botão de desbloqueio (16) do elemento de contacto e retire o elemento de contacto (17) ou (23) da ferramenta elétrica.
  Empurre o elemento de contacto (17) ou (23) limpo ou novo, até engatar na ferramenta elétrica.

Funcionamento

Colocação em funcionamento

Ligar/desligar

Para ligar a ferramenta elétrica pressione a tecla de ligar/desligar (1) na interface do utilizador até a interface se acender.

Para desligar a ferramenta elétrica, prima novamente a tecla de ligar/desligar (1).

A ferramenta elétrica desliga-se automaticamente após 30 min, se não for utilizada.

Verificar se a base é adequada

Verifique se a base é adequada antes de equipar a ferramenta elétrica com pregos ou da fixação.

A base tem de estar plana e isenta de restos.

Para verificar a dureza do material base, use um prego como punção. Bata com um martelo no prego com um golpe certeiro no material. Verifique o resultado:

• A ponta do prego está romba: a base é muito dura e não é adequada, os pregos podem fazer ricochete.
• O material rompe ou estilhaça: a base é muito é muito frágil e não é adequada. Você ou outras pessoas podem ser atingidas por partículas ou o prego pode penetrar completamente na base.
• O prego afunda na base quando é martelado: a base é demasiado macia e não é adequada, o prego pode atravessar completamente a base.
• O prego deixa uma pequena reentrância na base: a base é adequada para a fixação.

Acionar processo de fixação

• Ligue a ferramenta elétrica.
• Pressione o interruptor de desbloqueio (5) para a esquerda, para desbloquear o disparador (6) (ver figura D).
• Certifique-se de segura firmemente a ferramenta elétrica no punho (7).
• Pressione o elemento de contacto (17) até ao batente na base. Com o elemento de contacto pressionado acende-se a luz de trabalho (19) e permite a iluminação do ambiente de trabalho no caso de condições de luminosidade desfavoráveis.
• De seguida pressione brevemente o disparador (6) e volte a soltá-lo. É inserido um prego na base.
• Nota: o disparador (6) tem de ser acionado 2 s após ter sido pressionado o elemento de contacto (17). Caso contrário, a ferramenta elétrica entra em estado seguro e o processo de fixação deve ser reiniciado.
• Para outro processo de fixação, levante completamente a ferramenta elétrica da peça e coloque-a no próximo local desejado.
• Bloqueie nas pausas no trabalho e no fim do trabalho o disparador (6), pressionando o interruptor de desbloqueio (5) para a direita (ver figura D).

Nota: uma proteção evita o disparo, se o elemento de contacto (17) não tiver sido pressionado por completo ou disparador (6) não tiver sido solto entre os processos de fixação.

Instruções de trabalho

Antes de qualquer trabalho na ferramenta elétrica (p. ex. manutenção, troca de ferramenta, etc.) retire a bateria da mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.

Antes de começar a trabalhar verificar sempre o funcionamento correto dos dispositivos de segurança e de disparo, assim como o assento correto de todos os parafusos e porcas.

Separe uma ferramenta elétrica com defeito ou funcionamento incorreto imediatamente da alimentação de energia e contacte um posto de serviço pós-venda autorizado Bosch.

Não efetue quaisquer manipulações irregulares na ferramenta elétrica. Não desmonte ou bloqueie peças na ferramenta elétrica. Não efetue quaisquer «reparações de emergência» com meios inadequados.

Evite qualquer enfraquecimento ou dano na ferramenta elétrica, p. ex. por:

• impacto ou gravação,
• medidas de conversão não autorizadas pelo fabricante,
• quedas ou empurrões pelo chão,
• manuseamento como martelo,
• qualquer tipo de violência.

Desligue a ferramenta elétrica em caso de pausas no trabalho mais prolongadas e no fim do trabalho, retire a bateria e esvazie se possível o carregador.

Especificações para processos de fixação

Ao efetuar fixações, respeite as indicações do fabricante dos materiais a fixar, assim como os planos de construção das obras.

Verifique o que se encontra por baixo ou por trás da peça. Não aplique pregos em paredes, tetos ou chãos, no caso de se encontrarem pessoas por trás. Os pregos podem atravessar a base e ferir alguém.

Os pregos devem ser aplicados sempre perpendicularmente à base.

Não aplique um prego sobre um prego já inserido. O prego pode deformar-se, os pregos podem ficar presos ou a ferramenta pode movimentar-se de forma descontrolada.

60 | Português

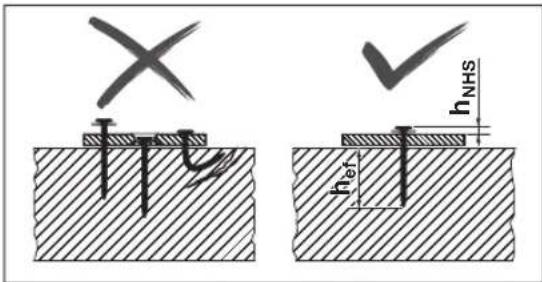

h hNHS href

Verifique se os pregos ficaram bem colocados. Para uma fixação segura, os pregos não podem estar muito salientes, muito profundos ou dobrados.

h_{NHS} \eta_{ef}

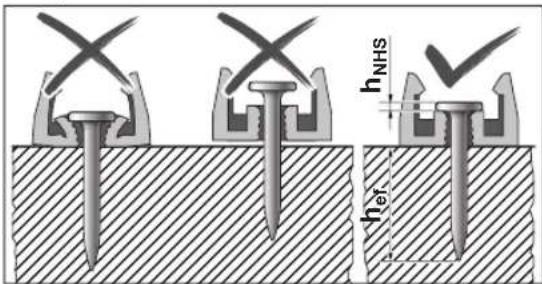

GNB 18V-40: durante a instalação dos elementos de fixação, verifique igualmente se os pregos foram corretamente colocados.

Se o betão ficar danificado devido a processos de fixação falhados, o mesmo deve ser reparado de acordo com as regras aplicáveis.

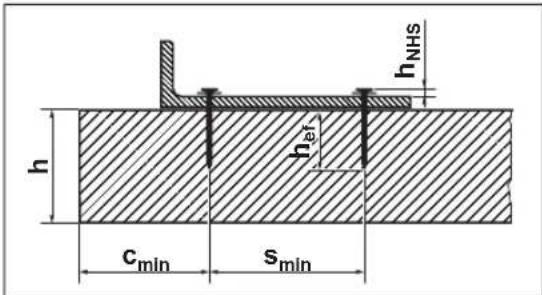

h h_NHS h_eff c_min s_min

As seguintes indicações podem ser consultadas na documentação dos pregos Bosch em http://www.bosch-pt.com:

• Distância cabeça do prego h NHS
• Comprimento de ancoragem efetivo h ef
• Espessura mínima do elemento do betão h
• Distância mínima entre dois pregos s min
• Distância mínima do rebordo c min
• Cargas recomendadas

Instalar os elementos de fixação (GNB 18V-40) (ver figuras E-F)

Com a ferramenta elétrica pode instalar elementos de fixação individuais de plástico ou aço na base.

Exemplos de elementos de fixação:

Número de

encomenda

Descrição

1 600 A03 2G6 Abraçadeira para tubos de 16 mm

1 600 A03 2G7 Abraçadeira para tubos de 20 mm

1 600 A03 2G8 Abraçadeira para tubos de 25 mm

1 600 A03 2G9 Abraçadeira para tubos de 32 mm

1 600 A03 2GA Abraçadeira para tubos de 40 mm

1 600 A03 2GB Arco para cabo (unilateral) para 8 cabos

Encontra a oferta completa de elementos de fixação da Bosch em www.bosch-pt.com.

Utilize exclusivamente elementos de fixação recomendados pela Bosch para a sua ferramenta elétrica. A utilização de elementos de fixação não permitidos pode danificar a ferramenta elétrica e causar ferimentos.

Para elementos de fixação de plástico utilize o elemento de contacto estreito (23) (ver figura E).

Para elementos de fixação de aço utilize o elemento de contacto padrão (17) (ver figura F). Empurre o anel magnético (24) lateralmente sobre a ponta do elemento de contacto e deixe-o engatar.

Coloque um elemento de fixação com a abertura do prego prevista no elemento de contacto (23) ou anel magnético (24).

Coloque sempre apenas um único elemento de fixação. Vários elementos sobrepostos podem causar ferimentos ou danos.

Ao colocar o elemento de fixação, mantenha sempre as mãos na lateral relativamente ao bocal. Direcione sempre o bocal de forma a que fique afastado de si ou de outras pessoas. Não pressione o elemento de contacto para dentro. Mantenha os dedos afastados do disparador. Um disparo inadvertido pode fazer com que um prego seja libertado provocando ferimentos ou danos na ferramenta elétrica.

Pressione o elemento de contacto sobre a base com o elemento de fixação colocado. Ative o processo de fixação como habitualmente.

Ajustar batente de profundidade

Ajuste a profundidade de imersão com o interruptor do batente de profundidade (20) de modo a que o valor correto para a distância da cabeça do prego h _NHS seja alcançado.

Prego demasiado profundo: pressione o interruptor do batente de profundidade (20) para a direita.

Se os pregos continuarem a estar muito profundamente inseridos, utilize pregos mais

compridos.

Prego não suficientemente profundo: pressione o interruptor do batente de profundidade (20) para a esquerda.

Se os pregos continuarem a não estar suficientemente inseridos, utilize pregos mais

curtos.

Eliminar os bloqueios/reset

Elimine os bloqueios se a indicação de estado (2) acender a vermelho ou a laranja ou se os pregos já não forem inseridos corretamente.

• Retire a bateria (10). Esvazie o carregador (12) e retire-o. Retire o elemento de contacto (17).
• Verifique o carregador (12) e elimine a sujidade, restos e corpos estranhos.
• Verifique o elemento de contacto (17) e elimine os pregos, fragmentos do prego, resíduos ou corpos estranhos com o pino de rutura (21). Assegure-se de que não danifica o elemento de contacto ao fazê-lo.
• Volte a inserir de forma seguida o elemento de contacto (17), o carregador (12) e a bateria (10).
• Pressione a tecla (15) no cursor do carregador (14) e empurre-o até engatar na direção da abertura do carregador.
• Ligue a ferramenta elétrica.
• Pressione a tecla Reset (4) durante 5 s, até que a indicação de estado (2) comece a piscar.
• Pressione o elemento de contacto (17) contra um bloco de madeira ou algo semelhante e acione o disparador (6).

Cor da indicação de estado (2) Significado/causa Solução

Verde A ferramenta elétrica está operacional. –

Desta forma, o motor pode colocar o punção na posição correta.

- Se tiver sido determinado outro erro, a ferramenta elétrica não regressa ao modo normal e o erro aparece na indicação de estado (2).

Desmontar pé

O pé (13) facilita o alinhamento vertical da ferramenta elétrica na base plana.

Para trabalhos em base plana pode desmontar o pé (13). Para isso, retire-o, empurrando para trás, do carregador (12).

Pendurar a ferramenta elétrica

Com o gancho para pendurar (25) é possível fixar a ferramenta elétrica desligada a um dispositivo de suporte adequado.

Aparafuse o gancho para pendurar (25) com o parafuso fornecido à carcaça da ferramenta elétrica (ver figura G).

- Verifique se o gancho para pendurar (25) apresenta possíveis danos ou deformações. Não utilize o gancho para pendurar (25) se este estiver danificado, deformado ou já não estiver bem fixado na ferramenta elétrica.

- Pendure a ferramenta elétrica com o gancho para pendurar (25) a um dispositivo de suporte estável. Para evitar danos ou ferimentos, o dispositivo de suporte não pode ser aplicado sobre carreiros nem nos raios de ação imediatos.

O gancho para pendurar destina-se exclusivamente a pendurar a ferramenta elétrica, incluindo os acessórios montados.

▶ Nunca utilize o gancho para pendurar com equipamento de proteção contra queda.

Transporte

Desligue a ferramenta elétrica para a transportar, especialmente se usar escadotes ou no caso de se movimentar numa postura corporal não habitual. Bloqueie o disparador com o interruptor de desbloqueio (5). Transporte a ferramenta elétrica no ambiente de trabalho apenas pelo punho (7) e com o disparador (6) não acionado.

• para ligar e desligar a ferramenta elétrica
• para indicar o estado da ferramenta elétrica
• para indicar o nível de carga da bateria
• para fazer reset

62 | Português

Cor da indicação de estado (2)	Significado/causa Solução
Amarelo Proteção contra sobreaquecimento: motor ou eletrónica muito quentes.		Deixe a ferramenta elétrica arrefecer. Se o motor e a eletrónica estiverem dentro da temperatura de serviço, a ferramenta elétrica volta automaticamente ao modo normal.
Azul Proteção contra o frio: a ferramenta elétrica está demasiado fria.		Deixe a ferramenta elétrica alcançar a temperatura ambiente num ambiente mais quente. Se o motor e a eletrónica estiverem dentro da temperatura de serviço, a ferramenta elétrica volta automaticamente ao modo normal.
Vermelho Detetado bloqueio: o punção nãoconsegue voltar para a posição correta.		Elimine o bloqueio (ver "Eliminar os bloqueios/reset", Página 61).
Laranja O motor está bloqueado: não é possível colocar o punção na posição correta.		Elimine o bloqueio (ver "Eliminar os bloqueios/reset", Página 61).
Ciano Proteção contra sobrecorrente: o motor consome demasiada corrente.		Verifique a ferramenta elétrica quanto a bloqueio ou forte sujidade e elimine os mesmos (ver "Eliminar os bloqueios/reset", Página 61).Se o erro persistir, contacte um posto de assistência técnica autorizado para ferramentas elétricas Bosch.
Magenta (durante 3 s, a seguir verde)	É recomendada manutenção: taxa de erro demasiado elevada (p. ex. prego dobrado ou profundidade de penetração insuficiente)	Contacta um posto de assistência técnica autorizado para ferramentas elétricas Bosch.
Branco Erro da eletrónica ou do sensor A ferramenta elétrica foi colocada no estado seguro e não pode ser utilizada. Contacta um posto de assistência técnica autorizado para ferramentas elétricas Bosch.

Indicador do nível de carga da bateria (3)	Capacidade
Luz permanente 5× verde 80–100 %
Luz permanente 4× verde 60–80 %
Luz permanente 3× verde 40–60 %
Luz permanente 2× verde 20–40 %
Luz permanente 1× verde 5–20 %
Luz intermitente 1× verde 0–5 %

Manutenção e assistência técnica

Manutenção e limpeza

Antes de qualquer trabalho na ferramenta elétrica (p. ex. manutenção, troca de ferramenta, etc.) retire a bateria da mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.
- Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

Se a ferramenta elétrica tiver sido armazenada durante 2 anos ou mais tempo, é recomendada uma manutenção por um posto de assistência técnica autorizado para ferramentas elétricas Bosch.

Eliminar falhas

Problema Causa Solução
Ferramenta elétrica não reage.	Nenhuma ou bateria vazia inserida	Insira uma bateria carregada.
	Bateria e/ou ferramenta elétrica fora da temperatura de serviço	Deixe a bateria e a ferramenta elétrica alcançarem a temperatura de serviço.
	Ferramenta elétrica não ligada	Ligue a ferramenta elétrica com a tecla de ligar/desligar (1) na interface do utilizador.

Português | 63

Problema Causa Solução
Nenhum processo de fixaçãoacionado	≤ 2 pregos no carregador (12)	Encha o carregador (12).
	Disparador (6) bloqueado	Pressione o interruptor de desbloqueio (5) para a esquerda,para desbloquear o disparador (6).
	Sequência de trabalho nãoexecutada corretamente	Mantenha a sequência de trabalho correta:- Eleve o elemento de contacto (17) da base.- Solte o disparador (6).- Pressione o elemento de contacto na vertical sobre a base.- Pressione o disparador num espaço de 2 s depois de pressionar o elemento de contacto.
O prego não estásuficientemente fundo.	Ferramenta elétricademasiado fria	Deixe a ferramenta elétrica alcançar a temperatura de serviço.
	Batente de profundidade malajustado	Pressione o interruptor do batente de profundidade (20) para a esquerda.
	Prego demasiado comprido Use	pregos mais curtos. Observe o comprimento deancoragem efetivo h_ef apropriado para sua aplicação.
	Base muito dura Use métodos de fixação alternativos como p. ex. buchas.
Prego demasiado profundo. Batente de profundidade malajustado		Pressione o interruptor do batente de profundidade (20) para a direita.
		Prego demasiado curto Use pregos mais compridos. Observe o comprimento deancoragem efetivo h_ef apropriado para sua aplicação.
		Base muito macia Use métodos de fixação alternativos como p. ex. buchas.
Prego é dobrado ou partido. Ferramenta elétrica colocadade forma inclinada sobre abase		Coloque a ferramenta elétrica na vertical sobre a base. No caso de uma base plana utilize o pé (13) para alinhar.
		Prego demasiado comprido Use pregos mais curtos. Observe o comprimento deancoragem efetivo h_ef apropriado para sua aplicação.
		Base muito dura No caso de betão com inclusões duras tente fazer a fixação num outro local.Caso contrário, utilize métodos de fixação alternativos, como p. ex. buchas.
O prego não se segura em aço. Base de aço demasiado fina Utilize métodos de fixação alternativos, como p. ex. parafusos.
O prego não sai do elementode contacto ou o elemento decontacto fica na posição pressionada.	Bloqueio no elemento decontacto (p. ex. devido acorpos estranhos ou sujidade)	Elimine o bloqueio (ver "Eliminar os bloqueios/reset", Página 61).
Taxa de erro demasiado elevada	Base muito dura Use métodos de fixação alternativos como p. ex. buchas.
	Punção desgastado Solicite a reparação da ferramenta elétrica por um posto de assistência técnica autorizado para ferramentas elétricas Bosch.
Pregos não deslizam nocarregador.	Carregador sujo	Limpe o carregador (12), p. ex. com um pincel.
Serviço pós-venda e aconselhamentoO serviço pós-venda responde às suas perguntas a respeitode serviços de reparação e de manutenção do seu produto,assim como das peças sobressalentes. Desenhos explodidose informações acerca das peças sobressalentes também em:www.bosch-pt.comA nossa equipa de consultores Bosch esclarece com prazer		todas as suas dúvidas a respeito dos nossos produtos e acessórios.Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto.BrasilRobert Bosch Ltda. – Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte

Bosch Power Tools 1 609 92A 9HC | (14.06.2024)

64 | Italiano

13065-900, CP 1195

Campinas, São Paulo

Tel.: [phone]

www.bosch.com.br/contato

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E - 3E

1800 Lisboa

Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.

Tel.: [phone]

Fax: [phone]

Encontra outros endereços da assistência técnica em:

As baterias de iões de lítio recomendadas estão sujeitas ao direito de materiais perigosos. As baterias podem ser transportadas na rua pelo utilizador, sem mais obrigações.

Na expedição por terceiros (por ex.: transporte aéreo ou expedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada.

Só enviar baterias se a carcaça não estiver danificada. Colar contactos abertos e embalar a bateria de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais diretivas nacionais suplementares.

Eliminação

As ferramentas elétricas, as baterias, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria prima.

Não deitar ferramentas elétricas e baterias/pilhas no lixo doméstico!

Apenas para países da UE:

As ferramentas elétricas que já não são úteis e as pilhas/baterias com defeito ou usadas têm de ser eliminadas separadamente. Utilize os sistemas de recolha previstos para o efeito.

No caso de uma eliminação incorreta, os aparelhos elétricos e eletrónicos antigos podem ter efeitos nocivos no ambiente e na saúde humada devido à possível presença de substâncias perigosas.

Baterias/pilhas:

Lítio:

Observar as indicações no capítulo Transporte (ver "Transporte", Página 64).

Italiano

(25) Cârlig de suspendare
