Tuotetyyppi	Langaton naulain
Merkki ja malli	Bosch GNB 18V-38 Professional
Mitat (P × L × K)	405 × 138 × 309 mm
Paino ilman akkua	4,1 kg
Paino akun kanssa	4,4–5,4 kg (akusta riippuen)
Nimellisjännite	18 V
Yhteensopiva akkutyyppi	Lithium-Ion GBA 18V... / ProCORE18V...
Suositellut laturit	GAL 18..., GAX 18V..., GAL 36...
Niittien/naulojen tyyppi	Bosch-naulat (NB, NK, NM) tai NB-40 (GNB 18V-40)
Naulojen pituus	13–38 mm (GNB 18V-38) / 13–40 mm (GNB 18V-40)
Varren halkaisija	2,7–3 mm
Kapasiteetti	Jopa 22 naulaa (2 nauhaa)
Maksimi asetustaajuus	2 naulaa sekunnissa (akulla ≥ 4 Ah)
Laukaisujärjestelmä	Yksittäislaukaus turvasarjalla
Yhteensopivat materiaalit	Betoni (valettu, tiivistetyt liitokset), rakenneteräs
Käyttölämpötila	-5 °C - +50 °C
Äänenpainetaso	85 dB(A)
Äänentehotaso	96 dB(A)
Tärinä (a_h)	5,7 m/s² (epävarmuus K = 1,5 m/s²)
Huolto	Puhdista työkalu ja tuuletusraot säännöllisesti
Turvallisuus	Kosketuselementti (turva), lukittava liipaisin, akun irrotus pakollinen ennen huoltoa
Pakkauksen sisältö	Työkalu, tukijalka, ripustuskoukku, ohjeet (akku ja laturi voidaan myydä erikseen)
Takuu / Huolto	Boschin jälkimyyntipalvelu (puh: 09 70 82 12 26); varaosat saatavilla verkossa

Usein kysytyt kysymykset - GNB 18V-38 Professional BOSCH

Minkä tyyppisiä nauloja voin käyttää GNB 18V-38:n kanssa?

Käytä yksinomaan suositeltuja Bosch-nauloja: sarjat NB (galvanoitu hiiliteräs, pituudet 16–38 mm), NK (35 mm loveut), NM (porrastettu teräs, 13–19 mm) tai NB-40 GNB 18V-40:lle.

Kuinka lataan akun?

Käytä jotakin luetelluista Bosch-latureista (GAL 18..., GAX 18V..., GAL 36...). Aseta akku laturiin ja kytke se. Akku toimitetaan osittain ladattuna; lataa se täyteen ennen ensimmäistä käyttöä.

Mitä tehdä, jos työkalu ei toimi?

Tarkista ensin, että akku on asetettu ja ladattu. Varmista, että työkalu on päällä käyttämällä päälle/pois-painiketta (1). Jos tilanosoitin (2) on oranssi tai punainen, noudata Reset-toimenpidettä: irrota akku, puhdista laturi, paina sitten Reset-painiketta (4) 5 sekunnin ajan.

Kuinka säätää upotussyvyyttä?

Käytä syvyysrajoitinta (20). Käännä sitä oikealle upottaaksesi vähemmän, vasemmalle upottaaksesi syvemmälle. Säädön jälkeen tee koelaukaus varmistukseksi.

Voiko työkalulla kiinnittää sähkökaapeleita?

Malli GNB 18V-38 ei ole suunniteltu sähkökaapeleiden kiinnitykseen. Käytä sen sijaan GNB 18V-40:tä, joka hyväksyy erityiset kiinnityselementit sopivilla lisävarusteilla (kapea kosketuselementti, magneettirengas).

Kuinka puhdistaa työkalu?

Irrota aina akku ennen puhdistusta. Puhdista tuuletusraot pehmeällä harjalla. Laturille ja kosketuselementille käytä kuivaa liinaa. Säännöllinen huolto suositellaan 2 vuoden välein valtuutetussa Bosch-huoltokeskuksessa.

Mitä tilan LEDin (2) värit tarkoittavat?

Vihreä : käyttövalmis. Keltainen : ylikuumeneminen. Sininen : liian kylmä. Punainen/Oranssi : tukos tai lukkiutuminen. Syaani : ylivirta. Magenta : huolto suositeltu. Valkoinen : anturivika (vaatii korjausta).

Voinko käyttää työkalua puulle?

Ei, työkalu on suunniteltu koville materiaaleille kuten betonille tai teräkselle. Puulle (liian pehmeä) naulat saattavat lävistää kappaleen ja vahingoittaa jotakuta. Puulle käytä tavallista paineilmakäyttöistä naulainta.

Kuinka kuljettaa työkalu turvallisesti?

Lukitse liipaisin vapautuspainikkeella (5) oikeaan asentoon. Irrota akku. Kanna työkalua vain kahvasta (7) välttäen suuntaamasta poistopäätä itseäsi tai muita kohti.

Mistä löydän varaosia tai huoltopalvelua?

Tutustu Bosch-verkkokauppaan (www.bosch-pt.com) varaosien osalta. Ranskassa ota yhteyttä Bosch-asiakaspalveluun puhelimitse 09 70 82 12 26 (paikallinen puhelu) tai sähköpostitse: [e-mail].

KÄYTTÖOHJE GNB 18V-38 Professional BOSCH

fi Alkuperäiset phieet

el Protótno obteuán yohanc

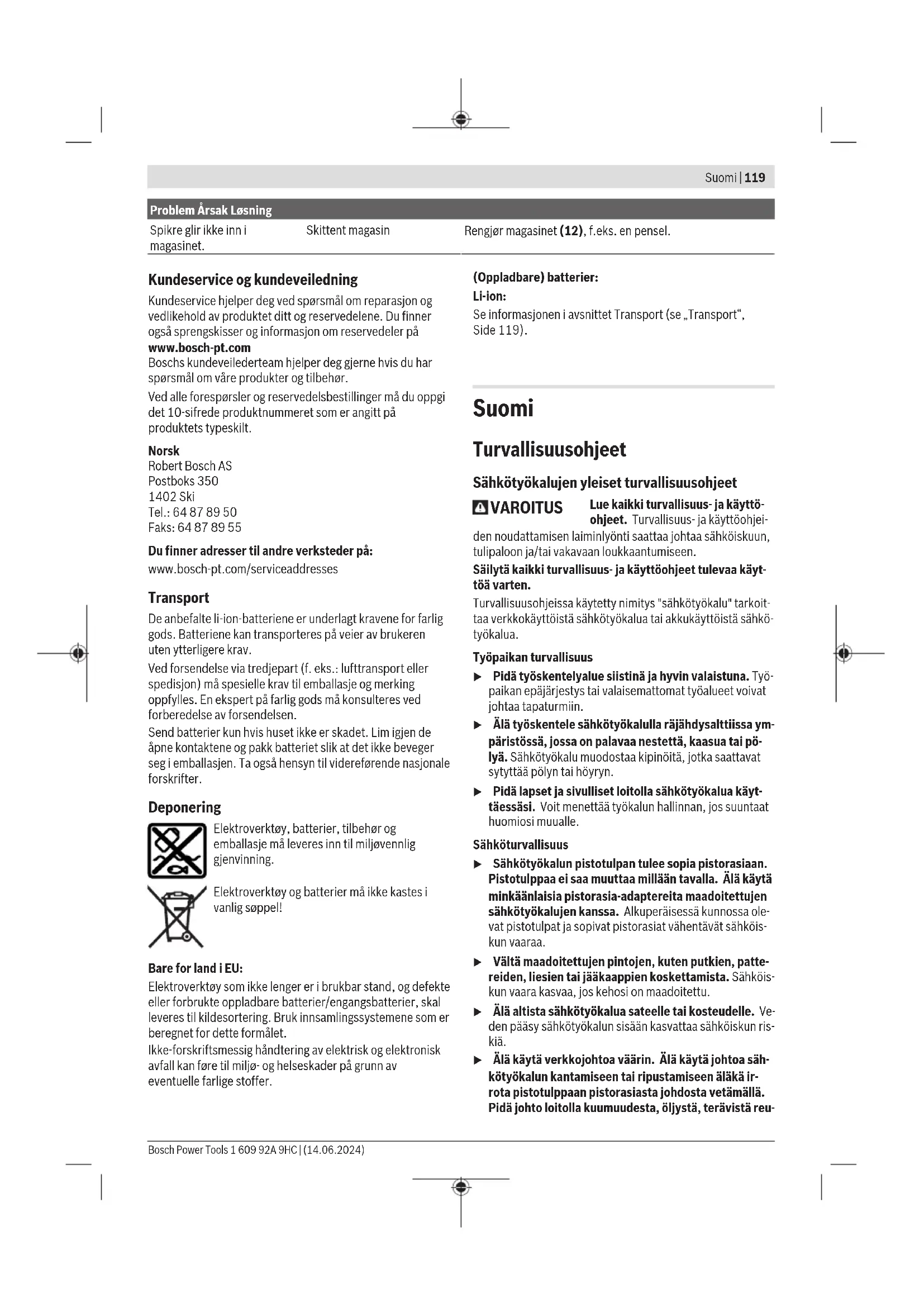

Sähkötyökalujen yleiset turvallisuusohjeet

VAROITUS

Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjei-

den noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja käyttöohjeet tulevaa käyt- töä varten.

Turvallisuusohjeissa käytetty nimitys "sähkötyökalu" tarkoittaa verkkokäyttöistä sähkötyökalua tai akkukäyttöistä sähkötyökalua.

Työpaikan turvallisuus

• Pidä työskentelyalue siistinä ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.
  Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn.
• Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää työkalun hallinnan, jos suuntaat huomiosi muualle.

Sähköturvallisuus

Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
Vältä maadoitettujen pintojen, kuten putkien, pattereiden, liesien tai jääkaappien koskettamista. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
- Älä altista sähkötyökalua sateelle tai kosteudelle. Veden pääsy sähkötyökalun sisään kasvattaa sähköiskun riskiä.
Älä käytä verkkojohtoa väärin. Älä käytä johtoa sähkötyökalun kantamiseen tai ripustamiseen äläkä irrota pistotulppaan pistorasiasta johdosta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reu-

120|Suomi

noista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.

Kun työskentelet sähkötyökalun kanssa ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.
Jos sähkötyökalun kanssa on pakko työskennellä kosteassa ympäristössä, tällöin on käytettävä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

Henkilöturvallisuus

▶ Ole valpas, tarkkaavainen ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen.

Käytä henkilönsuojavarusteita. Käytä aina suojalaseja. Henkilönsuojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä.

Estä tahaton käynnistyminen. Varmista, että käynnistyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.

Poista mahdollinen säätötyökalu tai kiinnitysavain ennen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman.

Vältä kurkottelua. Varmista aina tukeva seisomaasento ja tasapaino. Tämä parantaa sähkötyökalun hal- littavuutta odottamattomissa tilanteissa.

Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.

- Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojärjestelmän käyttö vähentää pölyn aiheuttamia vaaroja.

Sähkötyökalun käyttö ja huolto

- Älä ylikuormita sähkötyökalua. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivan tehoisella sähkötyökalulla teet työt paremmin ja turvallisemmin.

- Älä käytä sähkötyökalua, jota ei voi käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa.

Irrota pistotulppa pistorasiasta ja/tai akku sähkötyökalusta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai viet sähkötyökalun säilytyspaikkaansa. Nämä

varotoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen.

Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, joilla ei ole tarvittavaa käyttökokemusta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke-mattomat henkilöt.

Pidä sähkötyökalut hyvässä kunnossa. Tarkista liikku- vat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vikoja. Jos havaitset vikoja, korjauta sähkötyökalu ennen käyttöä. Monet tapaturmat johtuvat huonosti huolletuista sähkötyökaluista.

Pidä leikkausterät terävinä ja puhtaina. Asianmukaisesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hallita.

Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita.

Akkukäyttöisten työkalujen käyttö ja huolto

▶ Lataa akku vain valmistajan suosittelemassa latauslaitteessa. Tietyn tyyppiselle akulle soveltuva latauslaite saattaa muodostaa tulipalovaaran, jos sillä ladataan muun tyyppisiä akkuja.
Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Muunlaisen akun käyttö saattaa aiheuttaa tapaturman ja tulipalon.
Pidä irrotettu akku loitolla metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai sytyttää tulipalon.
Väärästä käytöstä johtuen akusta saattaa vuotaa nestettä. Vältä tämän nesteen koskettamista. Jos nestettä pääsee vahingossa iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, käänny lisäksi lääkärin puoleen. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.

Huolto

Sähkötyökalun saa korjata vain valtuutettu huoltoasentaja. Korjaustöihin saa käyttää vain alkuperäisiä varaosia. Tämä varmistaa sen, että sähkötyökalu pysyy turvallisena.

Naulaimen turvallisuusohjeet

Lähde aina siitä olettamuksesta, että työkalussa on nauloja. Naulaimen varomaton käyttö voi aiheuttaa naulojen tahattoman laukaisun ja tapaturmia.
- Älä kohdista työkalua itseäsi tai sivullisia kohti. Tahaton liipaisimen painallus laukaisee naulan ja voi johtaa tapaturmaan.

• Älä laukaise työkalua ennen kuin se on tukevasti työkappaletta vasten. Jos työkalu ei kosketa työkappaletta, naula voi eksyä kohteesta.
  Irrota työkalu virtalähteestä, jos naula jumittuu työkaluun. Kun irrotat jumittuneen naulan, naulain voi laueta tahattomasti, jos se on kytketty virtalähteeseen.
  ▶ Noudata varovaisuutta irrottaessasi jumittuneen naulan. Mekanismi voi olla jännittyneessä tilassa ja laukaista naulan suurella nopeudella yrittäessäsi avata jumittuman.

Lisäturvallisuusohje tuotteelle GNB 18V-38:

• Älä käytä tätä naulainta sähköjohtojen kiinnittämiseen. Sitä ei ole tarkoitettu sähköjohtojen asennukseen, koska se saattaa vaurioittaa sähköjohtojen eristeitä. Tällöin syntyy sähköiskun ja tulipalon vaara.
  Lisäturvallisuusohje tuotteelle GNB 18V-40:
  Kun kiinnität sähköjohtoja, varmista, että ne ovat jännitteettömiä. Pidä naulaimesta kiinni vain sen eristetyistä kahvapinnoista. Käytä vain sähköjohtojen asennukseen tarkoitettuja nauloja. Varmista, etteivät naulat vahingoita sähköjohdon eristettä. Sähköisku- ja tulipalovaara, jos naula rikkoo sähköjohdon eristeen.
  Irrota naulain virtalähteestä, kun täytät tai tyhjennät naulalippaan, teet säätöjä tai vaihdat tarvikkeita. Naulain voi laueta vahingossa, jos se liitetään virtalähteeseen, mikä voi johtaa henkilövahinkoon.
  Käsittele nauloja varovaisesti, etenkin täyttäessäsi tai tyhjentäessäsi lipasta. Terävät naulat voivat aiheuttaa henkilövahinkoja.
  Pidä sormet poissa liipasimesta, kun et käytä tätä nau-lainta ja kun siirryt naulauskohdasta toiseen. Odotta-maton laukaisu ampuu naulan, mikä voi johtaa henkilöva-hinkoon.
  Pidä kiinni naulaimen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa naula voi koskettaa piilossa olevia sähköjohtoja. Jos naula koskettaa virrallista sähköjohtoa, tämä voi tehdä naulaimen suojaamattomat metalliosat virrallisiksi ja aiheuttaa sähköiskun laitteen käyttäjälle.
• Pidä naulain tukevassa otteessa käytön aikana. Naulaimen hallitsematon takaisku voi johtaa tahattomaan laukaisuun, mikä voi aiheuttaa henkilövahingon.
  Pidä kaikki kehon osat, kuten kädet ja jalat jne., poissa työkalun naulaussuunnasta. Naula voi tunkeutua työkappaleen läpi sekä kaikkiin sen takana oleviin esineisiin, mikä voi aiheuttaa henkilövahinkoja.
  Kun käytät naulainta, pidä kaikki kehon osat, kuten kädet ja jalat jne., poissa siltä työkappaleen alueelta, johon kiinnität nauloja. Naula voi taipua ja sinkoutua irti työkappaleesta, mikä voi johtaa henkilövahinkoon.
  Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi, tai käänny paikallisen ja-keluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoitta-

minen saattaa johtaa räjähdykseen. Vesijohtoputken puh-kaisu aiheuttaa aineellisia vahinkoja.

Akusta saattaa purkautua höyryä, jos akku vioittuu tai jos akkua käytetään epäasianmukaisesti. Akku saattaa syttyä palamaan tai räjähtää. Järjestä tehokas ilmanvaihto ja käänny lääkärin puoleen, jos havaitset ärsytystä. Höyry voi ärsyttää hengitysteitä.
- Älä avaa akkua äläkä tee siihen mitään muutoksia. Oikosulkuvaara.
▶ Terävät esineet (esimerkiksi naulat ja ruuvitaltat) tai kuoreen kohdistuvat iskut saattavat vaurioittaa ak- kua. Tämä voi johtaa akun oikosulkuun, tulipaloon, savuamiseen, räjähtämiseen tai ylikuumenemiseen.
Käytä akkua vain sen valmistajan tuotteissa. Vain tällä tavalla saat estettyä akun vaarallisen ylikuormituksen.

Suojaa akkua kuumuudelta, esimerkiksi pit-käaikaiselta auringonpaisteelta, tulelta, lialta, vedeltä ja kosteudelta. Räjähdys- ja oikosulkuvaara.

• Älä käytä sähkötyökalua ja nauloja erittäin pehmeisiin materiaaleihin (esim. puuhun, keveisiin rakennusmateriaaleihin). Naulat voivat tunkeutua materiaalin läpi ja aiheuttaa vammoja.
  Älä käytä sähkötyökalua ja nauloja erittäin koviin materiaaleihin (esim. suurlujuusteräkseen, erittäin kovaan luonnonkivimateriaaliin) tai sellaisiin betonilaatuihin/kiviaineksiin, joiden puristuslujuus on erittäin suuri. Jos materiaali on liian kovaa, naula voi kimmota, murtua tai irrota, jolloin se voi osua sinuun tai sivullisiin ja aiheuttaa vammoja.

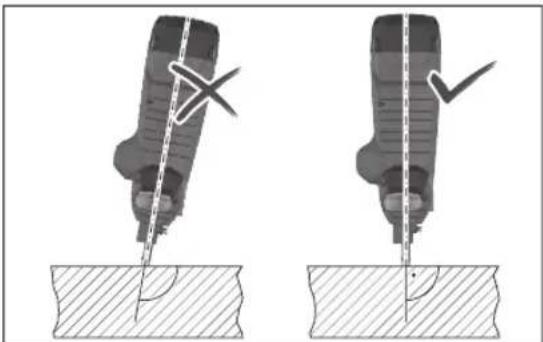

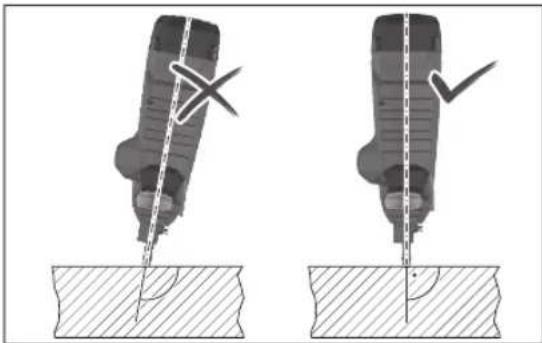

• Älä missään tapauksessa pidä sähkötyökalua jyrkässä kulmassa pintaan nähden. Sähkötyökalun on oltava koh- tisuorassa alustaan nähden. Alustalla ei saa olla likaa.
• Älä deaktivoi tai poista kosketusosaa. Kosketusosa toimii turvamekanismina, joka vähentää tahattoman liipaisun vaaraa. Tämän osan deaktivointi saattaa johtaa tahattomaan liipaisuun.
  Käytä sähkötyökalua vain, jos sen kosketusosa toimii asianmukaisesti. Jos kosketusosa on viallinen, sähkötyökalu voi laukaista naulan odottamatta.
  Täytä aina ensin lipas nauloilla, ennen kuin asennat akun paikalleen. Tällä tavalla vähennät vaaraa, että naula pääsee laukeamaan vahingossa ja vahingoittaa sinua tai sivullisia.

122|Suomi

• Älä missään tapauksessa kiinnitä nauloja palonarkojen materiaalien lähellä. Joiden naulalaatujen kiinnitystyössä voi lentää kipinöitä kosketusosasta.
• Älä lyö naulaa toisen naulan päälle. Tästä voisi aiheutua naulan ohjautuminen sivuun tai sähkötyökalun odottamaton reagointi.

Tuotteen ja ominaisuuksien kuvaus

Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Huomioi käyttöohjeiden etuosan kuvat.

Määräystenmukainen käyttö

Sähkötyökalu on tarkoitettu naulojen lyömiseen koviin materiaaleihin, kuten betoniin (esim. valettuun betonilattiaan ja puristussaumoihin) ja teräkseen (esim. rakenneteräkseen ja kuumavalssattuun teräkseen).

Sähkötyökalua ei saa käyttää erittäin pehmeisiin pintoihin (esim. puuhun, kevyisiin rakennusmateriaaleihin) tai erittäin koviin pintoihin (esim. suulujuusteräkseen). Sähkötyökalua ei saa myöskään käyttää seuraavilla alustoilla: luonnonkivi, pystysuorat laastisaumat, onteloharkot, tiilet, lasitetut tiilet, lasi, karkaistu teräs, työkaluteräs, jousiteräs, valurauta, hitsaussaumat.

Tarkista alustan sopivuus ennen käyttöä (katso "Alustan so-veltuvuuden tarkistaminen", Sivu 125).

Sähkötyökalu on tarkoitettu vain käsin ohjattavaan käyttöön.

Sähkötyökalu on tarkoitettu sisäkäyttöön.

Kuvatut osat

Kuvattujen osien numerointi viittaa kuvasivulla olevaan sähkötyökalun kuvaan.

(1) Käynnistyspainike (käyttöliittymä)
(2) Sähkötyökalun käyttötilan näyttö (käyttöliittymä)
(3) Akun lataustilan näyttö (käyttöliittymä)
(4) Nollauspainike (käyttöliittymä)
(5) Liipaisimen vapautuskytkin
(6) Liipaisin
(7) Kahva (eristetty kahvapinta)
(8) Käyttöliittymä
(9) Akun lukituksen avauspainike ^3)

(10) Akku ^a)

(11) Lippaan vapautusvipu
(12) Lipas
(13) Tukijalka
(14) Lippaan luisti
(15) Lippaan luistin painike
(16) Kosketusosan vapautusnuppi
(17) Tavallinen kosketusosa
(18) Suuosa
(19) Työvalo
(20) Syvyydenrajoittimen kytkin
(21) Tuurna
(22) Naulanauha ^a)
(23) Ohut kosketusosa (GNB 18V-40)
(24) Magneettirengas (GNB 18V-40)
(25) Ripustushakanen

a) Tämä lisätarvike ei kuulu vakiovarustukseen.

Tekniset tiedot

Akkunaulain GNB 18V-38 GNB 18V-40
Tuotenumero		3 601 JL7 000 3 601 JL7 001
Nimellisjännite V= 18 18
Laukaisujärjestelmä Varmistettu kertalaukaisu Varmistettu kertalaukaisu
Suurin laukaisutaajuus (kun akku ≥ 4 Ah) s	-1	2	2
Ammuttava naula
– Tyyppi Naula Naula
– Pituus mm 13–38 13–40
– Varren halkaisija mm 2,7–3 2,7–3
Vakiolippaan tilavuus	Nauloja 22 22
Mitat ilman akkua (pituus × leveys × korkeus)	mm	405 × 138 × 309	405 × 138 × 309
Paino akun kanssa ^A)	kg	4,4–5,4	4,4–5,4
Paino ilman akkua	kg	4,1	4,1
Suositeltu ympäristön lämpötila latauksen aikana °C		0...+35	0...+35
Sallittu ympäristön lämpötila käytössä ^3)	°C	-5...+50	-5...+50

Akkunaulain GNB 18V-38 GNB 18V-40

Sallittu ympäristön lämpötila säilytyksen aikana °C -20...+50 -20...+50
Yhteensopivat akut GBA 18V...	ProCORE18V...	GBA 18V...ProCORE18V...
Suositellut akut täyden suorituskyvyn takaamiseksi ProCORE18V...	≥4 Ah	ProCORE18V...≥4 Ah
Suositellut latauslaitteet GAL 18...	GAX 18V...GAL 36...	GAL 18...GAX 18V...GAL 36...

A) riippuen käytetystä akusta
B) rajoitettu teho, kun lämpötila on < 0 °C
Arvot voivat vaihdella tuotteen mukaan ja riippuvat käyttö- ja ympäristöolosuhteista. Lisätietoja saat verkko-osoitteesta www.bosch-professional.com/wac.

Melu-/tärinätiedot

Melupäästöarvot on määritetty standardin EN 60745-2-16 mukaan.

Sähkötyökalun tyypillinen A-painotettu melutaso: äänenpai-netaso 85 dB(A); äänentehotaso 96 dB(A). Epävarmuus K = 3 dB.

Käytä kuulosuojaimia!

Tärinän kokonaisarvot a _n (kolmen suunnan vektorisumma) ja epävarmuus K on määritetty standardin EN 60745-2-16 mu-kaan:

$$ a _ {n} = 5, 7 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$

Näissä käyttöohjeissa ilmoitetut tärinä- ja melupäästötiedot on mitattu standardissa määritetyn mittausmenetelmän mukaan ja niitä voi käyttää sähkötyökalujen keskinäiseen vertailuun. Ne soveltuvat myös tärinä- ja melupäästöjen alustavaan arviointiin.

Ilmoitetut tärinä- ja melupäästöt vastaavat sähkötyökalun pääasiallisia käyttöapoja. Tärinä- ja melupäästöt saattavat kuitenkin poiketa ilmoitetuista arvoista, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämättömästi huollettuna. Tämä saattaa suurentaa koko työskentelyajan tärinä- ja melupäästöjä huomattavasti.

Tärinä- ja melupäästöjen tarkaksi arvioimiseksi on huomioitava myös ne ajat, jolloin laite on sammutettuna tai tyhäkäynnillä. Tämä voi vähentää huomattavasti koko työskentelyajan tärinä- ja melupäästöjä.

Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojelemiseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyökalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä ja työprosessien organisointi).

Akku

Bosch myy akkukäyttöisiä sähkötyökaluja myös ilman akkua. Pakkauksesta näet, sisältyykö akku sähkötyökalusi toimitukseen.

Akun lataminen

Käytä vain teknisissä tiedoissa ilmoitettuja latauslaitteita. Vain nämä latauslaitteet soveltuvat sähkötyökalussasi käytettävälle litiumioniakulle.

Huomautus: kansainvälisten kuljetusmääräysten mukaisesti Li-ion-akut toimitetaan osittain ladattuina. Akun täyden suorituskyvyn varmistamiseksi akku tulee ladata täyteen ennen ensikäyttöä.

Akun asentaminen

Työnnä ladattu akku akun kiinnityskohtaan niin, että se lukittuu paikalleen.

Akun irrottaminen

Kun haluat ottaa akun pois, paina akun vapautuspainiketta ja vedä akku irti. Älä irrota akkua väkisin.

Akussa on 2 lukitusvaihetta, millä estetään akun irtoaminen, jos painat tahattomasti akun vapautuspainiketta. Sähkötyökalussa oleva akku pysyy paikallaan jousen avulla.

Akun lataustilan näyttö

Huomautus: lataustilan näyttöä ei ole kaikissa akkutyypeissä. Akun lataustilan näytön vihreät LED-valot ilmoittavat akun lataustilan. Turvallisuussyistä lataustilan tarkistaminen on mahdollista vain sähkötyökalun ollessa pysähdyksissä.

Kun haluat nähdä lataustilan, paina lataustilan näytön painiketta tai. Tämä on mahdollista myös akun ollessa irrotettuna.

Jos lataustilan näytön painikkeen painaminen ei sytytä yhtään LED-valoa, akku on viallinen ja täytyy vaihtaa.

Akun lataustila näytetään myös käyttöliittymässä (katso "Käyttötilan näytöt", Sivu 127).

Akkutyyppi GBA 18V...

LED-valo Kapasiteetti

3 vihreää LED-valoa palaa jatkuvasti 60–100 %

2 vihreää LED-valoa palaa jatkuvasti 30–60 %

1 vihreä LED-valo palaa jatkuvasti 5–30 %

1 vihreä LED-valo vilkkuu 0–5 %

124|Suomi

Akkutyyppi ProCORE18V...

LED-valo Kapasiteetti

5 vihreää LED-valoa palaa jatkuvasti 80–100 %

4 vihreää LED-valoa palaa jatkuvasti 60–80 %

3 vihreää LED-valoa palaa jatkuvasti 40–60 %

2 vihreää LED-valoa palaa jatkuvasti 20–40 %

1 vihreä LED-valo palaa jatkuvasti 5–20 %

1 vihreä LED-valo vilkkuu 0–5 %

Ohjeita akun optimaaliseen käsittelyyn

Suojaa akku kosteudelta ja vedeltä.

Säilytä akkua vain -20 ... 50 °C lämpötilassa. Älä jätä akkua esimerkiksi kuumana kesäpäivänä pitkäksi ajaksi autoon. Puhdista akun tuuletusaukot säännöllisin väliajoin pehmeällä, puhtaalla ja kuivalla siveltimellä.

Huomattavasti lyhentynyt käyntiaika latauksen jälkeen osoittaa, että akku on elinikänsä lopussa ja täytyy vaihtaa uuteen. Huomioi hävitysohjeet.

Asennus

▶ Ota akku pois sähkötyökalusta, ennen kuin teet sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto jne.). Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.

Lippaan asentaminen/vaihtaminen (katso kuva A)

Asenna ja lukitse lipas (12) sähkötyökaluun.

Vaihda lipas painamalla vapautusvipua (11) myötäpäivään. Irrota lipas sähkötyökalusta kevyellä kääntöliikkeellä.

Lippaan täyttäminen/tyhjentäminen (katso kuva B)

Käsittele nauloja varovaisesti, etenkin täyttäessäsi tai tyhjentäessäsi lipasta. Terävät naulat voivat aiheuttaa henkilövahinkoja.
Käytä vain sellaisia nauloja, joita Bosch suosittelee sähkötyökaluusi. Kiellettyjen naulojen käyttö voi vahingoittaa sähkötyökalua ja aiheuttaa vammoja.

Kun käsittelet lipasta, pidä sähkötyökalusta kiinni niin, ettei suuosa (18) osoita itseäsi tai sivullisia kohti.

Valitse naulat käyttökohteen mukaan:

Nimike Tuotenumero Soveltuva		Pituus (mm) Halkaisija (mm) Materiaali Naulanauhan
	käyttökohde	Varsi Kanta		väri
NB-16 1 600 A02 F4K Betoni 16 2,7		(sileä)	6,25 Hiliteräs,sähkösinkitty	Sininen
NB-19 1 600 A02 F4L 19
NB-25 1 600 A02 F4M	25
NB-32 1 600 A02 F4N	32
NB-38 1 600 A02 F4P	38
NK-35	1 600 A02 F4R	35 2,7	(uritettu)
NM-13	1 600 A02 F4S Teräs 13 3		(porrastettu)	Musta
NM-16	1 600 A02 F4T 16
NM-19	1 600 A02 F4U	19
GNB 18V-40:
NB-40 1 600 A02 R7F Betoni 40 2,7			(sileä)	6,25 Hiliteräs,sähkösinkitty Sininen

Lippaan täyttäminen:

• Puhdista lippaan luisti (14) ja lipas (12) tarvittaessa esim. siveltimellä.
• Paina lippaan luistin (14) painiketta (15) ja siirrä sitä lip-paan aukkoa kohti, kunnes se lukittuu paikalleen.
• Työnnä sopiva naulanauha (22) lippaan aukkoon. Vakiolippaaseen mahtuu enintään kaksi naulanauhaa, laajennettuun lippaaseen (lisätarvike) neljä nauhaa.
• Paina lippaan luistin (14) painiketta (15) ja siirrä sitä eteenpäin rajoittimeen asti.

Huomautus: kun lippaassa (12) on jäljellä enää kaksi naulaa, kosketusosaa (17) ei voi enää painaa sisään eikä naulaa liipaista. Täytä lipas.

Lippaan tyhjentäminen:

• Paina lippaan luistin (14) painiketta (15) ja siirrä sitä lip-paan aukkoa kohti, kunnes se lukittuu paikalleen.
• Käännä lipasta niin, että naulanauha (22) pääsee liukumaan lippaan aukosta ulos.

Kosketusosan irrottaminen/vaihtaminen (katso kuva C)

Kosketusosan voi irrottaa puhdistusta tai vaihtoa varten.

GNB 18V-38: käytä vain tavallista kosketusosaa (17).

GNB 18V-40: asenna kyseiseen käyttötarkoitukseen sopiva kosketusosa:

- Tavallinen kosketusosa (17) soveltuu naulojen kiinnittämiseen ja (yhdessä magneettirenkaan (24)) kanssa) teräskiinnikkeiden asentamiseen.

- Ohut kosketusosa (23) soveltuu muovikiinnikkeiden asentamiseen.

Ota akku (10) pois. Tyhjennä lipas (12) ja ota se pois.

Vedä kosketusosan vapautusnupista (16) ja vedä kosketusosa (17) tai (23) ulos sähkötyökalusta.

Työnnä puhdistettu tai uusi kosketusosa (17) tai (23) sähkötyökalun sisään niin, että se napsahtaa paikalleen.

Käyttö

Käyttöönotto

Käynnistäminen/sammuttaminen

Käynnistä sähkötyökalu pitämällä käyttöliittymän käynnistyspainiketta (1) painettuna, kunnes käyttöliittymän valo syttyy.

Sammuta sähkötyökalu painamalla uudelleen käynnistyspainiketta (1).

Sähkötyökalu sammuu automaattisesti 30 minuutin kuluttua, jos sitä ei käytetä.

Alustan soveltuvuuden tarkistaminen

Tarkista alustan soveltuvuus, ennen kuin täytät sähkötyöka-luun nauloja tai aloitat kiinnitystyöt.

Alustan tulee olla tasainen eikä sillä saa olla epäpuhtuksia.

Tarkista alustamateriaalin kovuus käyttämällä naulaa pistopuikkona. Iske voimakkaasti vasaralla ja pistopuikolla materiaalia vasten. Tarkista tulos:

• Naulan kärki on litistynyt: pinta on liian kova ja epäsopiva, naula voisi kimmahtaa pinnasta.
• Materiaali rikkoutuu tai halkeilee: alusta on liian hauras ja epäsopiva. Siruja voisi osua sinuun tai sivullisiin, tai naula voisi tunkeutua kokonaan alustan läpi.
• Vasaralla lyöty naula uppoaa alustaan: alusta on liian pehmeä ja epäsopiva, naula voisi tunkeutua kokonaan alustan läpi.
  – Naula jättää pienen painuman alustaan: alusta sopii kiinnitykseen.

Naulan liipaisu

• Käynnistä sähkötyökalu.
• Paina vapautuskytkintä (5) vasemmalle, jotta liipaisin (6) vapautuu (katso kuva D).
• Pidät sähkötyökalusta tukevasti kiinni kahvasta (7).
• Paina kosketusosaa (17) alustaa vasten rajoittimeen asti. Kun kosketusosa on painettuna sisään, työvalo (19) palaa ja valaisee työkohteen.

– Paina sitten lyhyesti liipaisinta (6) ja vapauta se välittö-mästi. Naula lyödään alustaan.
- Huomautus: liipaisinta (6) on painettava 2 sekunnin sisällä kosketusosan (17) painamisesta. Muussa tapauksessa sähkötyökalu siirtyy turvatilaan ja naulaustoimi on aloitettava uudelleen.
- Nosta seuraavia nauloja varten sähkötyökalu kokonaan irti alustan pinnalta ja aseta se seuraavaan kiinnityskohtaan.
- Taukojen aikana ja työn päätyttyä varmista liipaisin (6) painamalla vapautuskytkintä (5) oikealle (katso kuva D).

Huomautus: varmistin estää laukaisun, jos kosketusosaa (17) ei ole painettu kokonaan alas tai liipaisinta (6) ei ole vapautettu neulauskertojen välillä.

Työskentelyohjeita

Ota akku pois sähkötyökalusta, ennen kuin teet sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto jne.). Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.

Tarkista ennen jokaista työkertaa, että turva- ja laukaisulaitteet toimivat moitteettomasti ja että kaikki ruuvit ja mutterit ovat kunnolla kiinni.

Irrota viallinen tai väärin toimiva sähkötyökalu välittömästi virtalähteestä ja ota yhteys valtuutettuun Bosch -huoltopisteeseen.

Älä tee luvattomia muutoksia sähkötyökaluun. Älä pura tai lu-kitse mitään sähkötyökalun osaa. Älä tee "improvisoituja" korjaustoimia.

Vältä sellaisia toimia, jotka voivat vahingoittaa sähkötyökalua, esim.:

• työkalun lyöminen tai kaivertaminen,
• ilman valmistajan lupaa tehtävät muutokset,
• pudottaminen tai lattiaa pitkin vetäminen,
• käyttäminen vasarana,
• kaikenlaiset iskut ja töytäisyt.

Sammuta sähkötyökalu pitempien käyttötaukojen ajaksi tai työn päätyttyä, irrota akku ja mikäli mahdollista, tyhjennä li-pas.

Naulausta koskevat määräykset

Noudata kiinnitystöissä kiinnitettävien materiaalien valmistajien ohjeita ja työkohteen rakennepiirustuksia.

Tarkista työkappaleen alla tai takana oleva alue. Älä ammu nauloja seiniin, kattoon tai lattiaan, jos niiden takana on ihmisiä. Naulat saattavat tunkeutua alustan läpi ja vahingoittaa sivullisia.

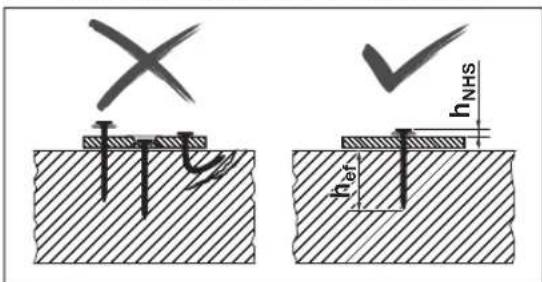

Naulat tulee aina ampua kohtisuorasti alustaan.

Älä ammu naulaa toisen naulan päälle. Naula voi vääntyä tai jumittua ja sähkötyökalu voi liikkua hallitsemattomasti.

ITC hNHS href

Tarkista, että naulat on kiinnitetty oikein. Luotettavan kiinnityksen takaamiseksi ne eivät saa olla liian korkealla tai syvällä eikä taipuneita.

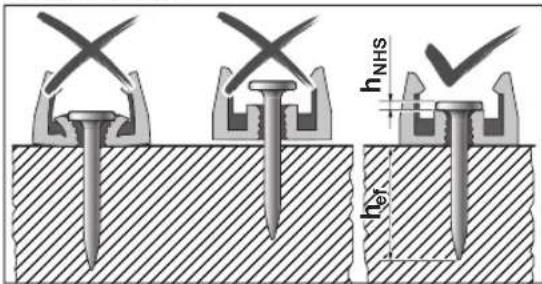

GNB 18V-40: kun asennat kiinnikkeitä, tarkista myös naulojen kunnollinen kiinnitys.

Jos betoni vaurioituu epäonnistuneen naulauksen takia, se on korjattava hyväksyttyjen sääntöjen mukaisesti.

h h_eff h_NHS c_min s_min

Katso seuraavat tiedot Bosch -nauloja koskevista asiakir-

joista verkko-osoitteesta

http://www.bosch-pt.com:

• Naulankannan etäisyys h NHS
• Tehollinen ankkurointipituus h ef
• Betonielementin vähimmäispaksuus h
• Kahden naulan keskinäinen vähimmäisväli s min
• Vähimmäisväli reunaan c min
• Suositellut kuormitukset

Kiinnikkeiden asentaminen (GNB 18V-40)

(katso kuvat E-F)

Voit asentaa sähkötyökalulla muovi- tai teräskiinnikkeitä rakennuksen pintoihin.

Esimerkkejä kiinnikkeistä:

Tuotenumero Kuvaus

	1 600 A03 2G6 Putkikiinnike 16 mm
	1 600 A03 2G7 Putkikiinnike 20 mm
	1 600 A03 2G8 Putkikiinnike 25 mm
	1 600 A03 2G9 Putkikiinnike 32 mm
	1 600 A03 2GA Putkikiinnike 40 mm
	1 600 A03 2GB Kaapelipidike (yksipuolinen)8 kaapelille

1 600 A03 2GC Kaapelipidike (kaksipuolinen) 16 kaapelille

1 600 A03 2GD Kaapelipidike 20 kaapelille

1 600 A03 2GE Kaapelipidike 40 kaapelille

	1 600 A03 2GF Nippusiteen pidike
	1 600 A03 2GG Nippuside 8-32 mm
	1 600 A03 2GH Nippuside 16-63 mm

Bosch-kiinnikkeiden koko valikoiman voit katsoa osoitteesta www.bosch-pt.com.

Käytä vain sellaisia kiinnikkeitä, joita Bosch suositte-lee käyttämään sähkötyökalusi kanssa. Kiellettyjen kiinnikkeiden käyttö voi vahingoittaa sähkötyökalua ja aiheuttaa vammoja.

Käytä muovikiinnikkeiden asennuksessa ohutta kosketusosaa (23) (katso kuva E).

Käytä teräskiinnikkeiden asennuksessa tavallista kosketusosaa (17) (katso kuva F). Työnnä magneettirengas (24) sivukautta kosketusosan kärjen päälle ja anna sen napsahtaa paikalleen.

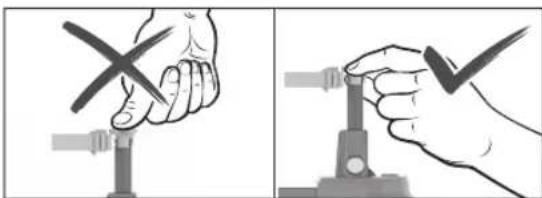

Aseta asiaankuuluvalla naulanreiällä varustettu kiinnike kosketusosan (23) tai magneettirenkaan (24) päälle.

▶ Aseta aina vain yksi kiinnike. Loukkaantumis- ja vahinkovaara, jos kiinnikkeitä on useita päällekkäin.

- Pidä kädet aina suuosan sivuilla, kun asetat kiinnikettä. Suuntaa suuosa aina poispäin itsestäsi ja muista ihmisistä. Älä paina kosketusosaa sisäänpäin.

Pidä sormesi loitolla liipaisimesta. Odottamaton liipaisu voi ampua naulan, mikä saattaa johtaa loukkaantumiseen tai sähkötyökalun vaurioitumiseen.

Paina kosketusosa paikalleen asetetun kiinnikkeen kanssa alustaa vasten. Tee kiinnitys tavalliseen tapaan.

Syvyydenrajoittimen säätäminen

Säädä naulaussyvyys syvyydenrajoittimen kytkimellä (20) niin, että saat tulokseksi oikean arvon mukaisen naulankannan etäisyyden h _NHS .

Naula liian syvällä: paina syvyydenrajoittimen kytkintä (20) oikealle.

Jos naulat ammutaan yhä liian syvälle, käytä siinä tapauksessa pidempiä nauloja.

Naula ei ole tarpeeksi syvällä: paina syvyydenrajoittimen kytkintä (20) vasemmalle. Jos nauloja ei ammuta vieläkään tarpeeksi syvälle, käytä siinä tapauksessa lyhyempiä nauloja.

Jumittumien poistaminen/nollaaminen

Poista jumittumat, jos käyttötilan näytön (2) merkkivalo palaa punaisena tai oranssina, tai jos nauloja ei enää ammuta kunnolla sisään.

• Ota akku (10) pois. Tyhjennä lipas (12) ja ota se pois. Ota kosketusosa (17) pois.
• Tarkista lipas (12) ja poista lika ja roskat.
• Tarkista kosketusosa (17) ja poista naulat, naulansirut ja roskat tuurnalla (21). Varo vahingoittamasta kosketusosaa.
• Asenna kosketusosa (17), lipas (12) ja akku (10) tässä järjestyksessä takaisin.
• Paina lippaan luistin (14) painiketta (15) ja siirrä sitä lip-paan aukkoa kohti, kunnes se lukittuu paikalleen.
• Kytke sähkötyökalu päälle.

– Paina nollauspainiketta (4) 5 sekunnin ajan, kunnes käyttötilan näytön (2) merkkivalo alkaa vilkkua.
- Paina kosketusosaa (17) puupalikkaa tms. vasten ja paina liipaisinta (6). Tämän myötä moottori saa iskutangon oikeaan asentoon.
- Jos havaitaan toinen virhe, sähkötyökalu ei palaa normaalilin toimintaan, vaan lisävirhe ilmestyy käyttötilan näyttöön (2).

Tukijalan irrottaminen

Tukijalka (13) helpottaa sähkötyökalun kohtisuoraa kohdistamista tasopintaa vasten.

Tukijalan (13) voi irrottaa, jos töitä tehdään epätasaisella alustalla. Siirrä se sitä varten taaksepäin lippaasta (12).

Sähkötyökalun ripustaminen

Kiinnityskoukun (25) avulla voit kiinnittää sammutetun sähkötyökalun soveltuvaan kiinnittimeen.

Ruuvaa kiinnityskoukku (25) mukana toimitetulla ruuvilla sähkötyökalun runkoon (katso kuva G).

- Tarkasta kiinnityskoukku (25) mahdollisten vaurioiden tai vääntymien varalta.

Älä käytä kiinnityskoukkua (25), jos se on vaurioitunut, vääntynyt tai heikosti kiinni sähkötyökalussa.

- Ripusta sähkötyökalu kiinnityskoukun (25) kanssa tukevaan kiinnittimeen.

Vaurioitumis- ja loukkaantumisvaaran takia kiinnitintä ei saa sijoittaa kulkuteiden tai työskentelyalueiden yläpuo- lelle.

Kiinnityskoukku on tarkoitettu yksinomaan sähkötyökalun ja siihen asennettujen tarvikkeiden ripustamiseen.

- Älä missään tapauksessa käytä kiinnityskoukkua pu-toamissuojaimena.

Kuljetus

Kytke sähkötyökalu kuljetusta varten pois päältä, varsinkin jos käytät tikkaita tai kuljet epätavallisessa asennossa.

Lukitse liipaisin vapautuskytkimellä (5). Kun kuljetat sähkötyökalua työpaikalla, kanna sitä vain kahvan (7) varassa äläkä pidä sormea liipaisimella (6).

Käyttöliittymä

Käyttöliittymän käyttötarkoitukset:

• sähkötyökalun käynnistys/sammutus
• sähkötyökalun tilan näyttäminen
• akun lataustilan näyttö
• nollaus

Käyttötilan näytöt

Tilan merkkiva- Merkitys/syy Ratkaisu lon väri (2)
Vihreä Sähkötyökalu on käyttövalmis. –
Keltainen Ylikuormitussuoja: moottori tai elektro-niikka ovat kuumenneet liikaa.	Anna sähkötyökalun jäähtyä. Kun moottori ja elektroniikka ovat sallitussa käyttölämpötilassa, sähkötyökalu alkaa auto-maattisesti toimia taas normaalisti.

128|Suomi

Tilan merkkiva- lon väri (2)	Merkitys/syy Ratkaisu
Sininen Kylmältä	suojaus: sähkötyökalu on liian kylmä.	Anna sähkötyökalun lämpötilan mukautua lämpimässä ympä- ristössä. Kun moottori ja elektroniikka ovat sallitussa käyttö- lämpötilassa, sähkötyökalu alkaa automaattisesti toimia taas normaalisti.
Punainen Jumittuma havaittu: iskutanko ei voi palata oikeaan asentoon.		Poista jumittuma (katso "Jumittumien poistaminen/nollaami- nen", Sivu 127).
Oranssi Moottori on jumissa: iskutankoa ei saa oi- keaan asentoon.		Poista jumittuma (katso "Jumittumien poistaminen/nollaami- nen", Sivu 127).
Syaani Ylivirtasujoa: moottori kuluttaa liikaa säh- kövirtaa.		Tarkista sähkötyökalu jumittuman tai suuren likamäärän va- ralta, ja poista ne (katso "Jumittumien poistaminen/nollaami- nen", Sivu 127).Jos et saa poistettua vikaa, ota yhteyttä valtuutettuun Bosch - sähkötyökalujen huoltopisteeseen.
Magenta(3 sekunnin ajan, sen jälkeen vih- reä)	Huoltoa suositellaan: virhemäärä on liian suuri (esim. vääntyneitä nauloja tai nauloja ei lyödä riittävän syvälle)	Ota yhteyttä valtuutettuun Bosch -sähkötyökalujen huoltopis- teeseen.
Valkoinen Elektroniikka- tai anturivika Sähkötyökalu on kytketty lukittuun tilaan, eikä sitä voi käyttää.Ota yhteyttä valtuutettuun Bosch -sähkötyökalujen huoltopis- teeseen.

Akun lataustilan näyttö (3) Kapasiteetti

5 vihreä valoa palaa jatkuvasti 80–100 %

4 vihreä valoa palaa jatkuvasti 60–80 %

3 vihreää valoa palaa jatkuvasti 40–60 %

2 vihreää valoa palaa jatkuvasti 20–40 %

1 vihreä valo palaa jatkuvasti 5–20 %

1 vihreä valo vilkkuu 0–5 %

Hoito ja huolto

Huolto ja puhdistus

Ota akku pois sähkötyökalusta, ennen kuin teet sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto jne.). Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.
- Pidä sähkötyökalu ja tuuletusaukot puhtaina luotettavan ja turvallisen työskentelyn varmistamiseksi.

Jos sähkötyökalua on säilytetty käyttämättömänä 2 vuotta tai sitäkin kauemmin, suosittelemme huollattamaan sen valtuutetussa Bosch-sähkötyökalujen huoltopisteessä.

Häiriöiden poistaminen

Ongelma Syy Korjausohje
Sähkötyökalu ei reagoi. Akku puuttuu tai asennettu tyhjä akku	Asenna ladattu akku.
	Akku ja/tai sähkötyökalu sallitun käyttölämpötila-alueen ul-kopuolella	Anna akun ja sähkötyökalun mukautua käyttölämpötilaan.
	Sähkötyökalua ei ole kytketty päälle	Kytke sähkötyökalu päälle käyttöliittymän käynnistyspainikkeella (1).
Naulaa ei liipaista	Lippaassa (12) on ≤ 2 naulaa Täytä lipas (12).
	Liipaisin (6) lukittu	Paina vapautuskytkintä (5) vasemmalle, jotta liipaisin (6) va-pautuu.
	Väärä toimenpidejärjestys Noudata oikeaa toimenpidejärjestystä: - Nosta kosketusosa (17) alustan pinnalta. - Vapauta liipaisin (6). - Paina kosketusosa kohtisuorassa alustaa vasten.

Ongelma Syy Korjausohje

		-Paina liipaisinta 2 sekunnin sisällä, kun kosketusosa on pai- nettu pohjaan.
Naula ei mene tarpeeksi sy- välle.	Sähkötyökalu on liian kylmä Anna sähkötyökalun mukautua käyttölämpötilaan.
	Syvyydenrajoitin on säädetty väärin	Paina syvyydenrajoittimen kytkintä (20) vasemmalle.
	Liian pitkä naula Käytä lyhyempiä nauloja. Huomioi käyttökohteelle soveltuva tehollinen ankkurointipituus h_ef .
	Alusta on liian kova Käytä vaihtoehtoisia kiinnitysmenetelmiä, esim. tulppakiinnik- keitä.
Naula uppoaa liian syvälle. Syvyydenrajoitin on säädetty väärin		Paina syvyydenrajoittimen kytkintä (20) oikealle.
Naula taipuu tai murtuu. Sähkötyökalu on asetettu vi- nossa asennossa alustaa vas- ten		Paina sähkötyökalu kohtisuorassa alustaa vasten. Käytä taso- pinnalla tukijalkaa (13) kohdistamiseen.
Alusta on liian kova Jos betonissa on vain paikoittain kovia kohtia, yritä kiinnittää toiseen paikkaan. Käytä muussa tapauksessa vaihtoehtoisia kiinnitysmenetel- miä, esim. tulppakiinnikkeitä.
Naulat eivät pysy kiinni teräk- sessä.	Teräsalusta on liian ohut Käytä vaihtoehtoisia kiinnitysmenetelmiä, esim. ruuveja.
Naula ei tule ulos kosketu- sosasta tai kosketusosa pysyy koko ajan painettuna.	Kosketusosan jumittuma (esim. roskien tai lian takia)	Poista jumittuma (katso "Jumittumien poistaminen/nollaami- nen", Sivu 127).
Liian suuri virhemäärä Alusta on liian kova Käytä vaihtoehtoisia kiinnitysmenetelmiä, esim. tulppakiinnik- keitä.
Iskutanko kulunut loppuun		Korjauta sähkötyökalu valtuutetussa Bosch-sähkötyökalujen huoltopisteessä.
Naulat eivät mene lippaaseen. Lipas likainen		Puhdista lipas (12), esim. siveltimellä.

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com

Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi- nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch-pt.fi

Muut asiakaspalvelun yhteystiedot löydät kohdasta:

Suositellut litiumioniakut ovat vaarallisia aineita koskevien lakimääräysten alaisia. Käyttäjä saa kuljettaa akkuja tieliikenteessä ilman erikoistoimenpiteitä.

Pakkausta ja merkintää koskevat erikoisvaatimukset on huomioitava, jos lähetys tehdään kolmansien osapuolten kautta (esim. lentorahtina tai huolintaliikkeen välityksellä). Lähetystä varten tuote täytyy pakata vaarallisten aineiden asian-tuntijan neuvojen mukaan.

Lähetä vain sellaisia akkuja, joiden kotelo on vaurioitumaton. Suojaa navat teipillä ja pakkaa akku niin, ettei se pääse liikkumaan pakkauksessa. Huomioi myös mahdolliset tätä pidemmälle menevät maakohtaiset määräykset.

Hävitys

Sähkötyökalut, akut, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Älä heitä sähkötyökaluja tai akkuja/paristoja talousjätteisiin!

Koskee vain EU-maita:

Käytöstä poistetut sähkötyökalut sekä vialliset tai loppuun käytetyt akut/paristot on hävitettävä erikseen. Toimita ne asianmukaisiin keräyspisteisiin.

Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävitetaän epäasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ihmisten terveydelle.

Akut/paristot:

Li-Ion:

Noudata luvussa "Kuljetus" annettuja ohjeita (katso "Kuljetus", Sivu 129).

Ελληνικά

Pidev tuli 4 × roheline 60–80%
Pidev tuli 3 × roheline 40–60%
Pidev tuli 2 × roheline 20–40%
Pidev tuli 1 × roheline 5–20%
Vilkuv tuli 1 × roheline 0–5%
