GNB 18V-38 Professional - Степлер BOSCH - Бесплатное руководство пользователя

Тип продукта	Беспроводной степлер
Марка и модель	Bosch GNB 18V-38 Professional
Размеры (Д × Ш × В)	405 × 138 × 309 мм
Вес без аккумулятора	4,1 кг
Вес с аккумулятором	4,4–5,4 кг (в зависимости от аккумулятора)
Номинальное напряжение	18 В
Совместимый тип аккумулятора	Литий-ионный GBA 18V... / ProCORE18V...
Рекомендуемые зарядные устройства	GAL 18..., GAX 18V..., GAL 36...
Тип скоб/гвоздей	Гвозди Bosch (NB, NK, NM) или NB-40 (GNB 18V-40)
Длина гвоздей	13–38 мм (GNB 18V-38) / 13–40 мм (GNB 18V-40)
Диаметр стержня	2,7–3 мм
Вместимость магазина	До 22 гвоздей (2 полосы)
Макс. частота забивки	2 гвоздя в секунду (с аккумулятором ≥ 4 А·ч)
Система спуска	Одиночный удар с последовательностью безопасности
Совместимые материалы	Бетон (литой, уплотненные швы), конструкционная сталь
Рабочая температура	-5 °C до +50 °C
Уровень звукового давления	85 дБ(A)
Уровень звуковой мощности	96 дБ(A)
Вибрация (a_h)	5,7 м/с² (погрешность K = 1,5 м/с²)
Обслуживание	Регулярно очищайте инструмент и вентиляционные щели
Безопасность	Контактный элемент (безопасность), блокируемый курок, обязательно извлекать аккумулятор перед обслуживанием
Комплектация	Инструмент, опорная ножка, подвесной крюк, инструкция (аккумулятор и зарядное устройство могут продаваться отдельно)
Гарантия / Сервис	Cервисное обслуживание Bosch (тел: [phone]); запчасти доступны онлайн

Часто задаваемые вопросы - GNB 18V-38 Professional BOSCH

Какие типы гвоздей можно использовать с GNB 18V-38?

Используйте только рекомендованные гвозди Bosch: серии NB (оцинкованная углеродистая сталь, длины 16–38 мм), NK (35 мм с зазубринами), NM (ступенчатая сталь, 13–19 мм) или NB-40 для GNB 18V-40.

Как зарядить аккумулятор?

Используйте одно из перечисленных зарядных устройств Bosch (GAL 18..., GAX 18V..., GAL 36...). Вставьте аккумулятор в зарядное устройство и подключите его. Аккумулятор поставляется частично заряженным; полностью зарядите его перед первым использованием.

Что делать, если инструмент не работает?

Сначала проверьте, вставлен ли аккумулятор и заряжен ли он. Убедитесь, что инструмент включен с помощью кнопки «Вкл/Выкл» (1). Если индикатор состояния (2) оранжевый или красный, выполните процедуру сброса: извлеките аккумулятор, очистите зарядное устройство, затем удерживайте кнопку сброса (4) нажатой в течение 5 секунд.

Как отрегулировать глубину забивания?

Используйте кнопку ограничителя глубины (20). Поворачивайте её вправо для меньшего заглубления, влево для большего заглубления. После регулировки сделайте пробный выстрел для проверки.

Может ли инструмент крепить электрические кабели?

Модель GNB 18V-38 не предназначена для крепления электрических кабелей. Используйте GNB 18V-40, который поддерживает специальные крепёжные элементы с соответствующими аксессуарами (узкий контактный элемент, магнитное кольцо).

Как чистить инструмент?

Перед очисткой всегда извлекайте аккумулятор. Прочищайте вентиляционные щели мягкой кистью. Для зарядного устройства и контактного элемента используйте сухую ткань. Рекомендуется регулярное техническое обслуживание каждые 2 года в авторизованном сервисном центре Bosch.

Что означают цвета светодиода состояния (2)?

Зелёный: готов к работе. Жёлтый: перегрев. Синий: слишком холодно. Красный/Оранжевый: застревание или блокировка. Голубой: превышение тока. Пурпурный: рекомендуется обслуживание. Белый: неисправность датчика (требуется ремонт).

Можно ли использовать инструмент на дереве?

Нет, инструмент предназначен для твёрдых материалов, таких как бетон или сталь. На дереве (слишком мягком) гвозди могут пробить деталь насквозь и травмировать кого-либо. Для дерева используйте обычный пневматический степлер.

Как безопасно транспортировать инструмент?

Заблокируйте курок кнопкой разблокировки (5) в правом положении. Извлеките аккумулятор. Держите инструмент только за рукоятку (7), избегая направления выпускного сопла на себя или других.

Где можно найти запасные части или сервисное обслуживание?

Посетите интернет-магазин Bosch (www.bosch-pt.com) для запчастей. Во Франции обращайтесь в службу поддержки клиентов Bosch по телефону 09 70 82 12 26 (местный звонок) или по электронной почте: [e-mail].

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GNB 18V-38 Professional BOSCH

по Оригинальное руководство по

эксплуатации

19400 Koprwπi - Αθήνα

Tηλ.: 210 5701258

Φαξ: 210 5701283

Email: [e-mail]

142 | Türkçe

www.bosch.com

www.bosch-pt.gr

Только для стран Евразийского экономического союза (Таможенного союза)

В состав эксплуатационных документов, предусмотренных изготовителем для продукции, могут входить настоящее руководство по эксплуатации, а также приложения.

Информация о подтверждении соответствия содержится в приложении.

Информация о стране происхождения указана на корпусе изделия и в приложении.

Дата изготовления указана на последней странице обложки Руководства.

Контактная информация относительно импортера содержится на упаковке.

Срок службы изделия

Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. на этикетке).

Указанный срок службы действителен при соблюдении потребителем требований настоящего руководства.

Перечень критических отказов

– не использовать при сильном искрении
– не использовать при появлении сильной вибрации
– не использовать с перебитым или оголённым электрическим кабелем
– не использовать при появлении дыма непосредственно из корпуса изделия

Возможные ошибочные действия персонала

– не использовать с поврежденной рукояткой или поврежденным защитным кожухом
– не использовать на открытом пространстве во время дождя
– не включать при попадании воды в корпус

Критерии предельных состояний

– перетёрт или повреждён электрический кабель
- поврежден корпус изделия

200 | Русский

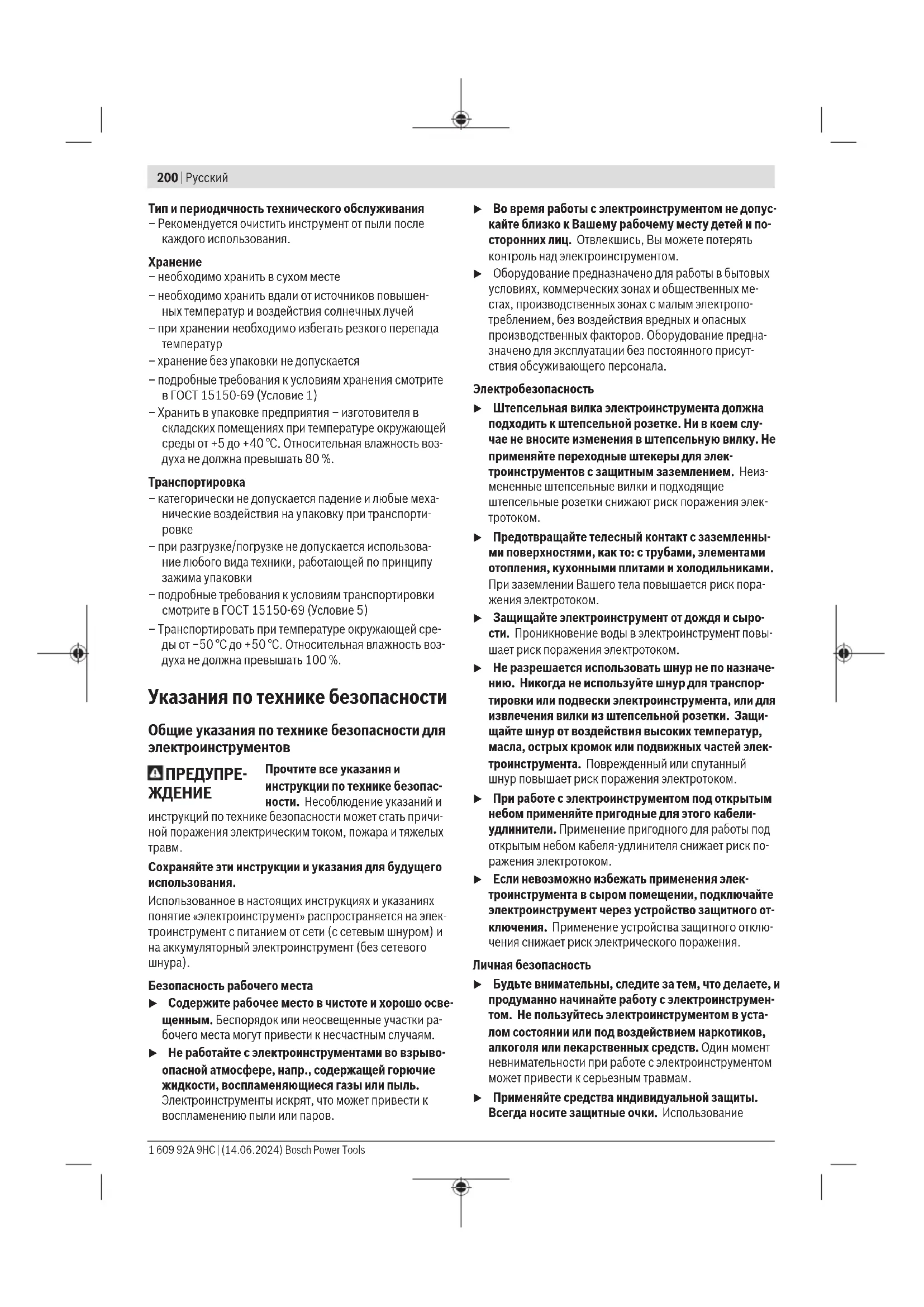

Тип и периодичность технического обслуживания

- Рекомендуется очистить инструмент от пыли после каждого использования.

Хранение

• необходимо хранить в сухом месте
  – необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей
  – при хранении необходимо избегать резкого перепада температур
  – хранение без упаковки не допускается
  – подробные требования к условиям хранения смотрите в ГОСТ 15150-69 (Условие 1)
  – Хранить в упаковке предприятия – изготовителя в складских помещениях при температуре окружающей среды от +5 до +40 °C. Относительная влажность воздуха не должна превышать 80 %.

Транспортировка

– категорически не допускается падение и любые механические воздействия на упаковку при транспортировке
– при разгрузке/погрузке не допускается использование любого вида техники, работающей по принципу зажима упаковки
– подробные требования к условиям транспортировки смотрите в ГОСТ 15150-69 (Условие 5)
- Транспортировать при температуре окружающей среды от -50^ до +50^ . Относительная влажность воздуха не должна превышать 100%.

Указания по технике безопасности

Общие указания по технике безопасности для электроинструментов

ПРЕДУПРЕ- ЖДЕНИЕ

Прочтите все указания и инструкции по технике безопас- ности. Несоблюдение указаний и инструкций по технике безопасности может стать причиной поражения электрическим током, пожара и тяжелых травм.

Сохраняйте эти инструкции и указания для будущего использования.

Использованное в настоящих инструкциях и указаниях понятие «электроинструмент» распространяется на электроинструмент с питанием от сети (с сетевым шнуром) и на аккумуляторный электроинструмент (без сетевого шнура).

Безопасность рабочего места

Содержите рабочее место в чистоте и хорошо освещенным. Беспорядок или неосвещенные участки рабочего места могут привести к несчастным случаям.
▶ Не работайте с электроинструментами во взрывоопасной атмосфере, напр., содержащей горючие жидкости, воспламеняющиеся газы или пыль.
Электроинструменты искрят, что может привести к воспламенению пыли или паров.

Во время работы с электроинструментом не допускайте близко к Вашему рабочему месту детей и по-сторонних лиц. Отвлекшись, Вы можете потерять контроль над электроинструментом.
Оборудование предназначено для работы в бытовых условиях, коммерческих зонах и общественных местах, производственных зонах с малым электропотреблением, без воздействия вредных и опасных производственных факторов. Оборудование предназначено для эксплуатации без постоянного присутствия обсуживающего персонала.

Электробезопасность

Штепсельная вилка электроинструмента должна подходить к штепсельной розетке. Ни в коем случае не вносите изменения в штепсельную вилку. Не применяйте переходные штекеры для электроинструментов с защитным заземлением. Неизмененные штепсельные вилки и подходящие штепсельные розетки снижают риск поражения электротоком.
Предотвращайте телесный контакт с заземленными поверхностями, как то: с трубами, элементами отопления, кухонными плитами и холодильниками. При заземлении Вашего тела повышается риск поражения электротоком.

Защищайте электроинструмент от дождя и сырости. Проникновение воды в электроинструмент повышает риск поражения электротоком.

Не разрешается использовать шнур не по назначению. Никогда не используйте шнур для транспортировки или подвески электроинструмента, или для извлечения вилки из штепсельной розетки. Защищайте шнур от воздействия высоких температур, масла, острых кромок или подвижных частей электроинструмента. Поврежденный или спутанный шнур повышает риск поражения электротоком.

▶ При работе с электроинструментом под открытым небом применяйте пригодные для этого кабели-удлинители. Применение пригодного для работы под открытым небом кабеля-удлинителя снижает риск поражения электротоком.

Если невозможно избежать применения электроинструмента в сыром помещении, подключайте электроинструмент через устройство защитного отключения. Применение устройства защитного отключения снижает риск электрического поражения.

Личная безопасность

▶ Будьте внимательны, следите за тем, что делаете, и продуманно начинайте работу с электроинструментом. Не пользуйтесь электроинструментом в усталом состоянии или под воздействием наркотиков, алкоголя или лекарственных средств. Один момент невнимательности при работе с электроинструментом может привести к серьезным травмам.
▶ Применяйте средства индивидуальной защиты. Всегда носите защитные очки. Использование

средств индивидуальной защиты, как то: защитной маски, обуви на нескользящей подошве, защитного шлема или средств защиты органов слуха, в зависимости от вида работы с электроинструментом снижает риск получения травм.

▶ Предотвращайте непреднамеренное включение электроинструмента. Перед тем как подключить электроинструмент к сети и/или к аккумулятору, поднять или переносить электроинструмент, убедитесь, что он выключен. Удержание пальца на выключателе при транспортировке электроинструмента и подключение к сети питания включенного электроинструмента чревато несчастными случаями.
Убирайте установочный инструмент или гаечные ключи до включения электроинструмента. Инструмент или ключ, находящийся во вращающейся части электроинструмента, может привести к травмам.
Не принимайте неестественное положение корпуса тела. Всегда занимайте устойчивое положение и сохраняйте равновесие. Благодаря этому Вы можете лучше контролировать электроинструмент в неожиданных ситуациях.
Носите подходящую рабочую одежду. Не носите широкую одежду и украшения. Не подставляйте волосы, одежду и рукавицы под движущиеся части. Широкая одежда, украшения или длинные волосы могут быть затянуты вращающимися частями.
▶ При наличии возможности установки пылеотсасывающих и пылесборных устройств проверяйте их присоединение и правильное использование. Применение пылеотсоса может снизить опасность, создаваемую пылью.
ВНИМАНИЕ! В случае возникновения перебоя в работе электроинструмента вследствие полного или частичного прекращения энергоснабжения или повреждения цепи управления энергоснабжением установите выключатель в положение Выкл., убедившись, что он не заблокирован (при его наличии). Отключите сетевую вилку от розетки или отсоедините съёмный аккумулятор. Этим предотвращается неконтролируемый повторный запуск.
Квалифицированный персонал в соответствии с настоящим руководством подразумевает лиц, которые знакомы с регулировкой, монтажом, вводом эксплуатацию обслуживанием электроинструмента.
▶ К работе с электроинструментом допускаются лица не моложе 18 лет, изучившие техническое описание, инструкцию по эксплуатации и правила безопасности.
Изделие не предназначено для использования лицами (включая детей) с пониженными физическими, чувственными или умственными способностями или при отсутствии у них жизненного опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании электроинструмента лицом, ответственным за их безопасность.

Применение электроинструмента и обращение с ним

▶ Не перегружайте электроинструмент. Используйте для работы соответствующий специальный электроинструмент. С подходящим электроинструментом Вы работаете лучше и надежнее в указанном диапазоне мощности.
▶ Не работайте с электроинструментом при неисправном выключателе. Электроинструмент, который не поддается включению или выключению, опасен и должен быть отремонтирован.
До начала наладки электроинструмента, перед заменой принадлежностей и хранением отключите штепсельную вилку от розетки сети и/или извлеките аккумулятор. Эта мера предосторожности предотвращает непреднамеренное включение электроинструмента.
Храните электроинструменты в недоступном для детей месте. Не разрешайте пользоваться электроинструментом лицам, которые не знакомы с ним или не читали настоящих инструкций. Электроинструменты опасны в руках неопытных лиц.
Тщательно ухаживайте за электроинструментом. Проверяйте безупречную функцию и ход движущихся частей электроинструмента, отсутствие поломок или повреждений, отрицательно влияющих на функцию электроинструмента. Поврежденные части должны быть отремонтированы до использования электроинструмента. Плохое обслуживание электроинструментов является причиной большого числа несчастных случаев.
Держите режущий инструмент в заточенном и чистом состоянии. Заботливо ухоженные режущие инструменты с острыми режущими кромками реже заклиниваются и их легче вести.
Применяйте электроинструмент, принадлежности, рабочие инструменты и т. п. в соответствии с настоящими инструкциями. Учитывайте при этом рабочие условия и выполняемую работу. Использование электроинструментов для непредусмотренных работ может привести к опасным ситуациям.

Применение и обслуживание аккумуляторного инструмента

Заряжайте аккумуляторы только в зарядных устройствах, рекомендуемых изготовителем. За-рядное устройство, предусмотренное для определенного вида аккумуляторов, может привести к пожарной опасности при использовании его с другими аккумуляторами.
Применяйте в электроинструментах только предусмотренные для этого аккумуляторы. Использование других аккумуляторов может привести к травмам и пожарной опасности.
Защищайте неиспользуемый аккумулятор от канцелярских скрепок, монет, ключей, гвоздей, винтов и других маленьких металлических предметов, которые могут закоротить полюса. Короткое замы-

202 | Русский

кание полюсов аккумулятора может привести к ожогам или пожару.

▶ При неправильном использовании из аккумулятора может потечь жидкость. Избегайте соприкосновения с ней. При случайном контакте промойте соответствующее место водой. Если эта жидкость попадет в глаза, то дополнительно обратитесь к врачу. Вытекающая аккумуляторная жидкость может привести к раздражению кожи или к ожогам.

Сервис

Ремонт электроинструмента должен выполняться только квалифицированным персоналом и только с применением оригинальных запасных частей. Этим обеспечивается безопасность электроинструмента.

Указания по технике безопасности при работе с гвоздезабивным пистолетом

▶ Всегда исходите из того, что в инструменте находятся гвозди. Неосторожное обращение с гвоздезабивным пистолетом может привести к неожиданному выталкиванию гвоздей, что чревато травмами.
Не наводите электроинструмент на себя и других находящихся поблизости лиц. В результате неожиданного приведения в действие происходит выталкивание гвоздей, что может привести к травмам.
▶ Не приводите электроинструмент в действие до тех пор, пока он не будет плотно приставлен к обрабатываемой заготовке. При отсутствии контакта между инструментом и заготовкой возможно отскакивание гвоздя от места закрепления.
▶ При заклинивании гвоздя в инструменте отсоедините инструмент от источника питания. Если гвоздезабивной пистолет подключен к источнику питания, при удалении застрявшего гвоздя он может быть случайно приведен в действие.
▶ Будьте осторожны при извлечении застрявшего гвоздя. Механизм может находиться на взводе и гвоздь может быть с силой вытолкнут, когда вы будете пытаться убрать застрявший гвоздь.

Дополнительное указание по технике безопасности GNB 18V-38:

▶ Не используйте этот гвоздезабивной пистолет для закрепления электропроводки. Он не предназначен для прокладки электропроводки, может повредить изоляцию электрокабеля и привести к электрическому удару и опасности возникновения пожара.

Дополнительное указание по технике безопасности для GNB 18V-40:

▶ При закреплении электропроводки убедитесь, что кабели обесточены. Держите гвоздезабивной пистолет только за изолированные рукоятки. Используйте только гвозди, предназначенные для монтажа электропроводки. Убедитесь, что гвоздь не повредил изоляцию электропроводки. Если гвоздь повредил изоляцию электропроводки, это может приве-

сти к поражению электротоком и опасности возникновения пожара.

Отсоединяйте гвоздезабивной пистолет от источника питания во время загрузки и выгрузки гвоздей, выполнения регулировки или замены оснастки. Если гвоздезабивной пистолет подключен к источнику питания, он может быть случайно приведен в действие, что может привести к травмам.
▶ Будьте осторожны при обращении с гвоздями, особенно при их загрузке и выгрузке. Гвоздь имеет острый стержень, который может стать причиной травмы.
▶ Держите пальцы как можно дальше от пускового механизма, когда вы не совершаете действий с этим гвоздезабивным пистолетом и при переходе от одного рабочего положения к другому. В результате неожиданного приведения в действие происходит выталкивание гвоздей, что может привести к травмам.
Во время выполнения работ, при которых гвоздь может задеть скрытую электропроводку, держите гвоздезабивной пистолет за изолированные поверхности. Попадание гвоздя в находящийся под напряжением шнур может зарядить металлические части гвоздезабивного пистолета и привести к удару электрическим током.
Крепко держите гвоздезабивной пистолет во время работы. Неконтролируемая отдача гвоздезабивного пистолета может привести к непреднамеренному включению, что может стать причиной травмы.
▶ Держите все части тела (руки, ноги и т. д.) подальше от направления выталкивания гвоздей. Гвоздь может пробить заготовку и любой объект, находящийся за ней, что может привести к травме.
▶ При работе с гвоздезабивным пистолетом держите все части тела (руки, ноги и т. д.) подальше от области, куда вбиваются гвозди в заготовку. Гвоздь может отклониться и выйти из заготовки, что может привести к травме.
Используйте соответствующие металлоискатели для нахождения спрятанных в стене труб или проводки или обращайтесь за справкой в местное коммунальное предприятие. Контакт с электропроводкой может привести к пожару и поражению электротоком. Повреждение газопровода может привести к взрыву. Повреждение водопровода ведет к нанесению материального ущерба.
▶ При повреждении и ненадлежащем использовании аккумулятора может выделиться газ. Аккумулятор может возгораться или взрываться. Обеспечьте приток свежего воздуха и при возникновении жалоб обратитесь к врачу. Газы могут вызвать раздражение дыхательных путей.
▶ Не вносите конструктивных изменений в аккумулятор и не открывайте его. При этом возникает опасность короткого замыкания.

▶ Острыми предметами, как напр., гвоздем или отверткой, а также внешним силовым воздействием можно повредить аккумуляторную батарею. Это может привести к внутреннему короткому замыканию, возгоранию с задымлением, взрыву или перегреву аккумуляторной батареи.
- Используйте аккумулятор только в изделиях изготовителя. Только так аккумулятор защищен от опасной перегрузки.

Защищайте аккумуляторную батарею от высоких температур, напр., от длительного нагревания на солнце, от огня, грязи, воды и влаги. Существует опасность взрыва и короткого замыкания.

Не используйте электроинструмент и гвозди при работе с очень мягкими материалами (например, древесиной, легкими стройматериалами). Гвозди могут пробивать такие материалы насквозь и наносить травмы.
Не используйте электроинструмент и гвозди при работе с очень твердыми материалами (например, высокопрочной сталью, очень твердым природным камнем), а также с бетоном повышенной прочности или с добавлением зернистых заполнителей повышенной прочности. Если базовый материал слишком твердый, гвоздь может сломаться или отскочить, попасть в вас или других лиц и нанести травмы.

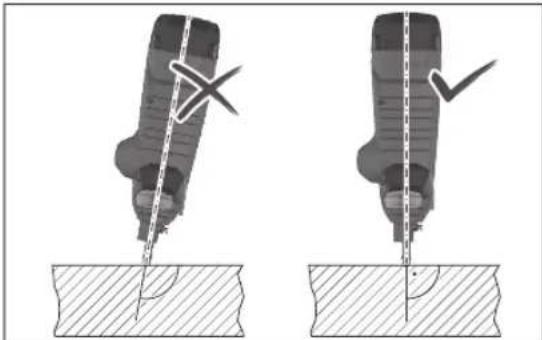

▶ Категорически запрещается удерживать электроинструмент под острым углом к базовому материалу. Электроинструмент следует удерживать под прямым углом к базовому материалу. На базовом материале не должно быть загрязнений.
▶ Не деактивируйте и не удаляйте контактный элемент. Контактный элемент служит в качестве предохранительного механизма, который снижает риск непреднамеренного срабатывания электроинструмента. Деактивация этого компонента может привести к непреднамеренному срабатыванию электроинструмента.
- Используйте электроинструмент только в том случае, если контактный элемент работает надлежащим образом. Если контактный элемент поврежден, то электроинструмент может непреднамеренно сработать.

Всегда заряжайте гвозди в магазин электроинструмента непосредственно перед установкой аккумулятора. Таким образом снижается риск случайного забивания гвоздя и травмирования других лиц.
Не забивайте гвозди рядом с воспламеняющимися материалами. При забивании некоторых типов гвоздей возможно отлетание искр из контактного элемента.
▶ Не забивайте гвозди поверх друг друга. Это может привести к отклонению гвоздя или неожиданной реакции электроинструмента.

Описание продукта и услуг

Прочтите все указания и инструкции по технике безопасности. Несоблюдение указаний по технике безопасности и инструкций может привести к поражению электрическим током, пожару и/или тяжелым травмам.

Пожалуйста, соблюдайте иллюстрации в начале руководства по эксплуатации.

Применение по назначению

Электроинструмент предназначен для забивания гвоздей в твердые материалы, такие как бетон (например, литой бетон, залитые швы) и сталь (например, конструкционная/горячекатаная сталь).

Запрещается использовать электроинструмент для забивания в очень мягкие (например, древесину, легкие стройматериалы) или очень твердые (например, высоко-прочную сталь) материалы. Также запрещается использовать электроинструмент на следующих базовых материалах: природном камне, вертикальных швах, заполненных раствором, пустотелых блоках, кирпичах, глазурованных кирпичах, стекле, закаленной, инструментальной или пружинной сталях, чугуне, сварных швах.

Проверяйте соответствие базового материала перед использованием (см. „Проверка соответствия базового материала“, Страница 207).

Электроинструмент предназначен только для ручного применения.

Электроинструмент предназначен для использования внутри помещений.

Изображенные составные части

Нумерация представленных компонентов относится к изображению электроинструмента на странице с иллюстрациями.

(1) Выключатель (пользовательский интерфейс)
(2) Индикатор состояния электроинструмента (пользовательский интерфейс)
(3) Индикатор заряда аккумулятора (пользовательский интерфейс)
(4) Кнопка сброса (пользовательский интерфейс)
(5) Выключатель блокировки спускового механизма

204 | Русский

(6) Спусковой механизм (спуск)
(7) Рукоятка (с изолированной поверхностью)
(8) Пользовательский интерфейс
(9) Кнопка разблокировки аккумулятора ^a)

(11) Рычаг разблокировки магазина

(12) Магазин

(13) Опорная стойка

(14) Толкатель магазина

(15) Кнопка толкателя магазина

(16) Кнопка разблокировки контактного элемента

(17) Стандартный контактный элемент
(18) Выходное отверстие
(19) Подсветка
(20) Переключатель ограничителя глубины
(21) Пробивной штифт
(22) Лента с гвоздями ^a)
(23) Узкий контактный элемент (GNB 18V-40)
(24) Магнитное кольцо (GNB 18V-40)
(25) Крючок для подвешивания

a) Эти принадлежности не входят в стандартный комплект поставки.

Технические данные

Аккумуляторный гвоздезабиватель GNB 18V-38 GNB 18V-40
Артикул		3 601 JL7 000 3 601 JL7 001
Номинальное напряжение B= 18 18
Спусковой механизм Единичное срабатывание		с блокировкой	Единичное срабатываниес блокировкой
Макс. частота забивания (с аккумулятором ≥ 4 А•ч) раз/с 2 2
Расходный материал
– Тип Гвоздь Гвоздь
– Длина мм 13–38 13–40
– Диаметр хвостовика мм 2,7–3 2,7–3
Емкость стандартного магазина Гвозди 22 22
Размеры без аккумулятора (длина х ширина х высота)	мм	405 × 138 × 309	405 × 138 × 309
Вес с аккумуляторомA)	кг	4,4–5,4	4,4–5,4
Масса без аккумуляторной батареи	кг	4,1	4,1
Рекомендуемая температура окружающей среды при зарядке	°C	0 ... +35	0 ... +35
Допустимая температура окружающей среды при эксплуатацииB)	°C	-5 ... +50	-5 ... +50
Допустимая температура окружающей среды при хранении	°C	-20 ... +50	-20 ... +50
Совместимые аккумуляторы		GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...
Рекомендуемые аккумуляторы для максимальной производительности		ProCORE18V...≥ 4 А•ч	ProCORE18V...≥ 4 А•ч
Рекомендуемые зарядные устройства		GAL 18...GAX 18V...GAL 36...	GAL 18...GAX 18V...GAL 36...

A) в зависимости от используемой аккумуляторной батареи
В) Ограниченная мощность при температуре <0 °C.
Значения могут варьироваться в зависимости от инструмента, способа применения и условий окружающей среды. Более подробная информация представлена на сайте www.bosch-professional.com/wac.

Данные по шуму и вибрации

Шумовая эмиссия определена в соответствии с EN 60745-2-16.

А-скорректированный уровень шума от электроинструмента составляет обычно: уровень звукового давления

85 дБ(А); уровень звуковой мощности 96 дБ(А). Погрешность K = 3 дБ.

Используйте средства защиты органов слуха!

Суммарная вибрация a_h (векторная сумма по трем направлениям) и погрешность К определены в соответствии с EN 60745-2-16:

$$ a _ {n} = 5, 7 \mathrm{M} / \mathrm{C} ^ {2}, K = 1, 5 \mathrm{M} / \mathrm{C} ^ {2}. $$

Указанные в настоящих инструкциях уровень вибрации и значение шумовой эмиссии измерены по методике измерения, прописанной в стандарте, и могут быть использованы для сравнения электроинструментов. Они также пригодны для предварительной оценки уровня вибрации и шумовой эмиссии.

Уровень вибрации и значение шумовой эмиссии указаны для основных видов работы с электроинструментом. Однако если электроинструмент будет использован для выполнения других работ с применением непредусмотренных изготовителем рабочих инструментов или техническое обслуживание не будет отвечать предписаниям, то значения уровня вибрации и шумовой эмиссии могут быть иными. Это может значительно повысить общий уровень вибрации и общую шумовую эмиссию в течение всей продолжительности работы.

Для точной оценки уровня вибрации и шумовой эмиссии в течение определенного временного интервала нужно учитывать также и время, когда инструмент выключен или, хотя и включен, но не находится в работе. Это может значительно сократить уровень вибрации и шумовую эмиссию в пересчете на полное рабочее время.

Предусмотрите дополнительные меры безопасности для защиты оператора от воздействия вибрации, например: техническое обслуживание электроинструмента и рабочих инструментов, меры по поддержанию рук в тепле, организация технологических процессов.

Аккумулятор

В Bosch можно приобрести аккумуляторные электроинструменты даже без аккумулятора. На упаковке указано, входит ли аккумулятор в комплект поставки вашего электроинструмента.

Зарядка аккумулятора

Пользуйтесь только зарядными устройствами, указанными в технических параметрах. Только эти зарядные устройства пригодны для литиево-ионного аккумулятора Вашего электроинструмента.

Указание: В соответствии с международными правилами перевозки литий-ионные аккумуляторы поставляются частично заряженными. Для обеспечения максимальной мощности аккумулятора зарядите его полностью перед первым применением.

Установка аккумулятора

Вставьте заряженный аккумулятор в гнездо для аккумулятора до щелчка.

Извлечение аккумулятора

Чтобы извлечь аккумуляторную батарею, нажмите на кнопку разблокировки аккумулятора и извлеките его. Не применяйте при этом силы.

Аккумулятор оснащен 2 ступенями фиксирования, призванными предотвращать выпадение аккумулятора при непреднамеренном нажатии на кнопку разблокировки. Пока аккумулятор находится в электроинструменте, пружина держит его в соответствующем положении.

Индикатор заряженности аккумуляторной батареи

Примечание: Не каждый тип аккумулятора оснащен индикатором заряда.

Зеленые светодиоды на индикаторе заряженности аккумулятора показывают уровень его заряда. По причинам безопасности индикатор заряженности активен только в состоянии покоя электроинструмента.

Нажмите кнопку индикатора заряженности аккумуляторной батареи или , чтобы отобразить степень заряженности аккумуляторной батареи. Это возможно также и при извлеченной аккумуляторной батарее.

Если после нажатия на кнопку индикатора заряженности аккумуляторной батареи не загорается ни один светодиодный индикатор, аккумулятор неисправен и должен быть заменен.

Степень заряда аккумуляторной батареи отображается также в пользовательском интерфейсе (см. „Индикаторы состояния“, Страница 210).

Тип аккумулятора GBA 18V...

Светодиод Емкость
Непрерывный свет 3 зеленых светодиодов	60–100 %
Непрерывный свет 2 зеленых светодиодов	30–60 %
Непрерывный свет 1 зеленого светодиода	5–30 %
Мигающий свет 1 зеленого светодиода	0–5 %

Светодиод Емкость
Непрерывный свет 5 зеленых светодиодов	80–100 %
Непрерывный свет 4 зеленых светодиодов	60–80 %
Непрерывный свет 3 зеленых светодиодов	40–60 %

206 | Русский

Светодиод Емкость
Непрерывный свет 2 зеленых светодиодов	20–40 %
Непрерывный свет 1 зеленого светодиода	5–20 %
Мигающий свет 1 зеленого светодиода	0–5 %

Указания по оптимальному обращению с аккумулятором

Защищайте аккумулятор от влаги и воды.

Храните аккумулятор только в диапазоне температур от -20 °C до 50 °C. Не оставляйте аккумулятор летом в авто-мобиле.

Время от времени прочищайте вентиляционные прорези аккумулятора мягкой, сухой и чистой кисточкой.

Значительное сокращение продолжительности работы после заряда свидетельствует о старении аккумулятора и указывает на необходимость его замены.

Учитывайте указания по утилизации.

Сборка

▶ Перед выполнением любых работ с электроинструментом (например, техническое обслуживание, за-

мена рабочего инструмента и т. д.) извлекайте аккумулятор из электроинструмента. При случайном нажатии выключателя возникает опасность травмирования.

Установка/замена магазина (см. рис. А)

Вставьте магазин (12) в электроинструмент до фиксации. Для замены магазина нажмите рычаг разблокировки (11) по часовой стрелке. Извлеките магазин из электроинструмента легким вращением.

Зарядка/разрядка магазина (см. рис. В)

▶ Будьте осторожны при обращении с гвоздями, особенно при их загрузке и выгрузке. Гвоздь имеет острый стержень, который может стать причиной травмы.
- Используйте только гвозди, рекомендованные Bosch для вашего электроинструмента. Использование неподходящих гвоздей может привести к повреждению электроинструмента и травмированию.

При выполнении любых работ с магазином удерживайте электроинструмент таким образом, чтобы его выходное отверстие (18) не было направлено на вас или на других лиц.

Выбор гвоздей в зависимости от области применения:

Обозначение	Код для заказа Подходитдля	Длина(мм)	Диаметр (мм) Материал Цвет ленты		с гвоздями
			Хвостовик Головка
NB-16 1 600 A02 F4K Бетон 16 2,7			6,25 Углеродистая		Синий
NB-19 1 600 A02 F4L 19		(гладк.)		сталь, гальвани-чески оцинкован-ная
NB-25 1 600 A02 F4M 25
NB-32 1 600 A02 F4N 32
NB-38 1 600 A02 F4P 38
NK-35 1 600 A02 F4R 35 2,7
		(с накаткой)
NM-13	1 600 A02 F4S Сталь	13 3			Черный
NM-16	1 600 A02 F4T 16		(ступенч.)
NM-19	1 600 A02 F4U 19
GNB 18V-40:
NB-40 1 600 A02 R7F Бетон 40 2,7			6,25 Углеродистая		Синий
		(гладк.)		сталь, гальвани-чески оцинкован-ная

Зарядка магазина:

• При необходимости очистите толкатель магазина (14) и сам магазин (12), например, с помощью кисти.

• Нажмите кнопку (15) на толкателе магазина (14) и сдвиньте его до фиксации в направлении проема магазина.

• Задвиньте в проем магазина подходящую ленту с гвоздями (22). В стандартный магазин можно зарядить не более двух лент, в магазин увеличенной емкости (принадлежность) – четыре.

• Нажмите кнопку (15) на толкателе магазина (14) и сдвиньте его вперед до упора.

Указание: если в магазине (12) осталось всего два гвоздя, контактный элемент (17) может больше не прижиматься, и забивание происходить не будет. Зарядите магазин.

Разрядка магазина:

– Нажмите кнопку (15) на толкателе магазина (14) и сдвиньте его до фиксации в направлении проема магазина.
– Поверните магазин так, чтобы лента с гвоздями (22) могла выскользнуть из проема магазина.

Снятие/замена контактного элемента (см. рис. С)

Контактный элемент можно снимать для очистки или замены.

GNB 18V-38: используйте только стандартный контактный элемент (17).

GNB 18V-40: устанавливайте подходящий контактный элемент в зависимости от предполагаемого использования:

– Стандартный контактный элемент (17) подходит для посадки гвоздей и (в комбинации с магнитным кольцом (24)) для навешивания крепежных элементов из стали.
– Узкий контактный элемент (23) подходит для навешивания крепежных элементов из пластмассы.

Извлеките аккумулятор (10). Разрядите магазин (12) и снимите его.

Потяните кнопку разблокировки (16) контактного элемента и извлеките контактный элемент (17) или (23) из электроинструмента.

Вставьте очищенный или новый контактный элемент (17) или (23) в электроинструмент до фиксации.

Эксплуатация

Включение электроинструмента

Включение/выключение

Для включения электроинструмента нажимайте выключатель (1) на пользовательском интерфейсе до тех пор, пока пользовательский интерфейс не засветится.

Чтобы выключить электроинструмент, еще раз нажмите на выключатель (1).

Электроинструмент отключается автоматически, если он не используется в течение 30 мин.

Проверка соответствия базового материала

Проверяйте соответствие базового материала перед за- рядкой электроинструмента гвоздями или перед крепеж- ными работами.

Базовый материал должен быть ровным и свободным от загрязнений.

Для проверки твердости базового материала используйте гвоздь в качестве кернера. С силой ударьте по гвоздю

молотком, приставив его к материалу. Проверка результата:

– Острие гвоздя затупилось: базовый материал слишком твердый и не подходит для забивания, гвоздь может отскочить.
– Материал трескается или крошится: базовый материал слишком хрупкий и не подходит для крепежных работ. Частицы могут попасть в вас или других лиц, или гвоздь может пробить базовый материал насквозь.
– При ударе молотком гвоздь погружается в базовый материал: базовый материал слишком мягкий и не подходит для крепежных работ, гвоздь может пробить базовый материал насквозь.
– Гвоздь оставляет после себя небольшое углубление в базовом материале: базовый материал подходит для крепежных работ.

Активация процесса забивания

• Включите электроинструмент.
  – Нажмите выключатель блокировки (5) влево, чтобы разблокировать спусковой механизм (6) (см. рис. D).
  – Убедитесь в том, что вы надежно удерживаете электроинструмент за рукоятку (7).

– Прижмите контактный элемент (17) до упора к поверхности базового материала. При нажатом контактном элементе загорается подсветка (19), обеспечивая освещение рабочего места при неблагоприятных условиях освещенности.

– После этого кратковременно нажмите спусковой механизм (6) и отпустите его. Произойдет забивание гвоздя в базовый материал.

– Указание: спусковой механизм (6) следует нажать в течение 2 с после прижима контактного элемента (17). В противном случае электроинструмент перейдет в заблокированное состояние и процесс забивания придется перезапускать.

– Для следующего забивания полностью снимите электроинструмент с базового материала и снова плотно приставьте его в другом месте.

– Во время перерывов в работе и по ее окончании блокируйте спусковой механизм (6) путем сдвигания выключателя блокировки (5) вправо (см. рис. D).

Указание: блокировка предотвращает срабатывание электроинструмента, если контактный элемент (17) не нажат полностью или если спусковой механизм (6) не был отпущен между забиваниями.

Указания по применению

▶ Перед выполнением любых работ с электроинструментом (например, техническое обслуживание, замена рабочего инструмента и т. д.) извлекайте аккумулятор из электроинструмента. При случайном нажатии выключателя возникает опасность травмирования.

Перед началом любых работ убедитесь в том, что предохранительные и спусковые механизмы исправно функционируют, а все винты и гайки затянуты.

Немедленно отсоедините дефектный или неисправный электроинструмент от электросети и обратитесь в авторизованный сервисный центр Bosch.

Не выполняйте никаких манипуляций с электроинструментом, не предусмотренных руководством. Не демонтируйте и не блокируйте детали электроинструмента. Не выполняйте «аварийный ремонт» с помощью неподходящих средств.

Избегайте любых ослаблений и повреждений электроинструмента, например, вследствие

- штамповки или гравировки,

– переоснащения, не предусмотренного производи- телем.
- падения или скольжения по полу,
– использования в качестве молотка,
– любого силового воздействия.

При длительных перерывах в работе или по окончании работы выключайте электроинструмент, извлекайте аккумулятор и, по возможности, разряжайте магазин.

Правила забивания

При установке креплений соблюдайте предписания производителей материалов, а также планы строительных работ.

Проверьте, что находится под вашей заготовкой или за ней. Не забивайте гвозди в стены, потолки или полы, если за ними находятся люди. Гвозди могут пробить базовый материал и травмировать кого-либо.

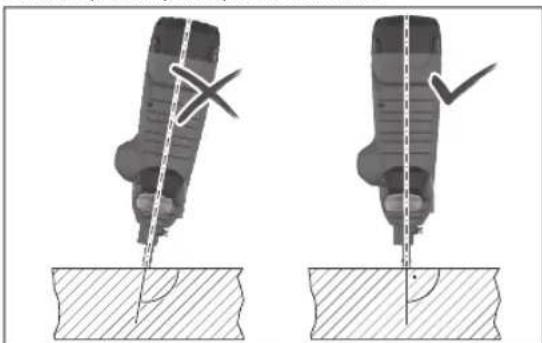

Гвозди следует забивать в базовый материал всегда под прямым углом.

Не забивайте гвозди поверх друг друга. Это может привести к их деформации и застреванию, а также к неконтролируемому движению самого электроинструмента.

hNHS hef

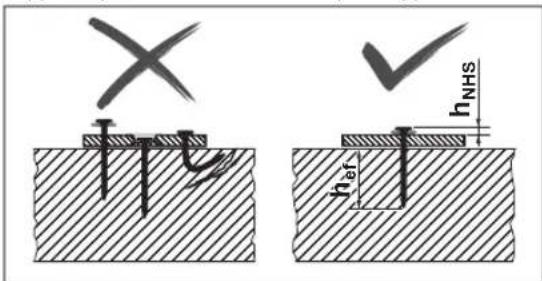

Проверьте, правильно ли забиты гвозди. Для обеспече-

ния надежного крепления они не должны забиваться недостаточно/слишком глубоко или деформироваться.

hNHS hof

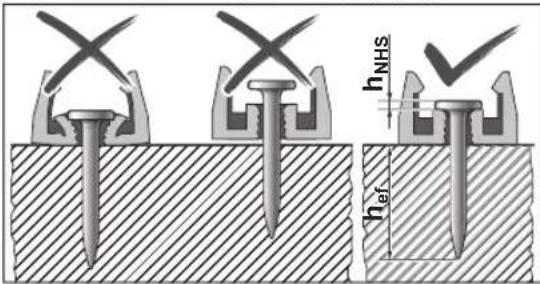

GNB 18V-40: при навешивании крепежных элементов также проверяйте, правильно ли были посажены гвозди.

При повреждении бетонного элемента вследствие неправильного забивания гвоздей его следует восстановить согласно принятым правилам.

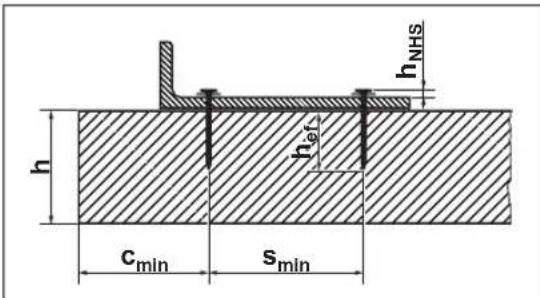

h h_NHS h_eff c_min s_min

Нижеуказанные данные см. в документации к гвоздям Bosch на http://www.bosch-pt.com:

• расстояние от головки гвоздя h NHS;
  – эффективная длина анкерного крепления h_ef ;
• минимальная толщина бетонного элемента h;
• минимальное расстояние между двумя гвоздями s_мин ;
  – минимальное расстояние от края с мин.;
• допустимые нагрузки.

Навешивание крепежных элементов (GNB 18V-40) (см. рис. E-F)

Электроинструмент позволяет навешивать отдельные крепежные элементы из пластмассы или стали на базовом материале.

Примеры крепежных элементов:

Код для заказа Описание

1 600 A03 2G6 Крепеж-клипса для труб 16 мм

1 600 A03 2G7 Крепеж-клипса для труб 20 мм
1 600 A03 2G8 Крепеж-клипса для труб 25 мм
1 600 A03 2G9 Крепеж-клипса для труб 32 мм
1 600 A03 2GA Крепеж-клипса для труб 40 мм

Код для заказа Описание

1 600 A03 2GB Кабельный кронштейн (од- носторонний) на 8 кабелей

1 600 A03 2GC Кабельный кронштейн (двухсторонний) на 16 ка- белей

1 600 A03 2GD Кабельный кронштейн на 20 кабелей

1 600 A03 2GE Кабельный кронштейн на 40 кабелей

1 600 A03 2GF Держатель с кабельной стяжкой

1 600 A03 2GG Кабельная стяжка 8-32 мм

1 600 А03 2GH Кабельная стяжка 16-63 мм

Полный ассортимент крепежных элементов Bosch можно посмотреть на www.bosch-pt.com.

- Используйте только крепежные элементы, рекомендованные Bosch для вашего электроинструмента. Использование неподходящих крепежных элементов может повредить электроинструмент и стать причиной травм.

Для крепежных элементов из пластмассы используйте узкий контактный элемент (23) (см. рис. E).

Для крепежных элементов из стали используйте стандартный контактный элемент (17) (см. рис. F). Наденьте магнитное кольцо (24) сбоку на кончик контактного элемента и дайте ему зафиксироваться.

Разместите крепежный элемент с предусмотренным отверстием для гвоздя на контактном элементе (23) или магнитном кольце (24).

▶ Всегда размещайте только отдельный крепежный элемент. Несколько элементов один над другим могут привести к травмированию или повреждениям.

▶ При навешивании крепежных элементов всегда держите руки сборку от выпускного отверстия. Всегда направляйте выпускное отверстие в сторону от себя или других людей. Не вдавливайте контактный элемент внутрь. Не держите пальцы близко к спусковому механизму. Из-за неожиданного срабатывания может высвободиться гвоздь, что может вызвать травмирование или повреждение электроинструмента.

Прижмите контактный элемент с насаженным крепежным элементом к базовому материалу. Выполните забивание обычным способом.

Регулировка ограничителя глубины

Отрегулируйте глубину забивания с помощью переключателя ограничителя глубины (20) таким образом, чтобы соблюдалось правильное значение расстояния от головки гвоздя h_NHS .

Гвоздь забивается слишком глубоко: на- жмите переключатель ограничителя глубины (20) вправо.

Если гвозди по-прежнему забиваются слишком глубоко, используйте гвозди большей

длины.

Недостаточная глубина забивания гвоздя: нажмите переключатель ограничителя глубины (20) влево.

Если гвозди по-прежнему забиваются недо- статочно глубоко, то используйте гвозди

меньшей длины.

Устранение заклиниваний/сброс

Устраните заклинивания, если индикатор состояния (2) светится красным или оранжевым или если правильное забивание гвоздей стало невозможным.

– Извлеките аккумулятор (10). Разрядите магазин (12) и снимите его. Снимите контактный элемент (17).
– Проверьте магазин (12) и удалите грязь, частицы и по- сторонние предметы.
– Проверьте контактный элемент (17) и удалите гвозди, их обломки, частицы или посторонние предметы с помощью пробивного штифта (21). Следите, чтобы при этом не повредить контактный элемент.
– Вставьте друг за другом контактный элемент (17), магазин (12) и аккумулятор (10).
– Нажмите кнопку (15) на толкателе магазина (14) и сдвиньте его до фиксации в направлении проема магазина.
- Включите электроинструмент.
– Нажмите и удерживайте кнопку сброса (4)в течение 5 с, пока не начнет мигать индикация состояния (2).
– Прижмите контактный элемент (17) к бруску из дерева или т. п. и нажмите спусковой механизм (6). Благодаря этому двигатель сможет установить боек в правильное положение.
– При возникновении другой ошибки электроинструмент не возвращается в штатный режим, а на индикаторе состояния (2) появляется другая ошибка.

Демонтаж опорной стойки

Опорная стойка (13) упрощает вертикальное выравнивание электроинструмента на ровном основании.

Для выполнения работ на неровном основании демонтируйте опорную стойку (13). Для этого сдвиньте ее назад от магазина (12).

Подвешивание электроинструмента

С помощью крючка для подвешивания (25) можно закрепить электроинструмент на соответствующем приспособлении для подвешивания.

210 | Русский

Приверните крючок для подвешивания (25) входящим в комплект винтом к корпусу электроинструмента (см. рис. G).

• Проверьте крючок для подвешивания (25) на наличие повреждений или деформации. Не используйте крючок для подвешивания (25), если он поврежден, деформирован или ненадежно держится на электроинструменте.
• Подвешивайте электроинструмент на крючке для под- вешивания (25) на надежно зафиксированном при- способлении для подвешивания. Во избежание повреждений или травм приспособле- ние для подвешивания нельзя крепить над проходами или в непосредственной близости от рабочих зон.

Крючок для подвешивания предназначен только для под- вешивания электроинструмента с установленными при- надлежностями.

▶ Не используйте крючок для подвешивания в качестве оборудования для защиты при падении.

Транспортировка

Перед транспортировкой выключайте электроинструмент, особенно если вы пользуетесь при этом лестницами или занимаете нестандартное рабочее положение.

Заблокируйте спусковой механизм выключателем блокировки (5). Переносите электроинструмент на рабочем месте только за рукоятку (7) и с отжатым спусковым механизмом (6).

Пользовательский интерфейс

Пользовательский интерфейс служит для:

– включения/выключения электроинструмента;
– индикации состояния электроинструмента;
– индикации заряда аккумуляторной батареи;
-сброса

Индикаторы состояния

Цветной индикаторсостояния (2)	Значение/причина РешениеЗеленый Электроинструмент готов к работе. –
Желтый Защита от перегрева: двигатель или электронный блок слишком горячие.	Дайте электроинструменту остыть. Как только температура двигателя и электронного блока достигнет рабочего значения, электроинструмент автоматически вернется в штатный режим.
Синий Защита от охлаждения: электроинструмент слишком холодный.	Дайте электроинструменту достичь рабочей температуры в теплой среде. Как только температура двигателя и электронного блока достигнет рабочего значения, электроинструмент автоматически вернется в штатный режим.
Красный Произошло заклинивание: боек не возвращается в правильное положение.	Устраните заклинивание (см. „Устранение заклиниваний/сброс“, Страница 209).
Оранжевый Двигатель заблокирован: боек не может установиться в правильное положение.	Устраните заклинивание (см. „Устранение заклиниваний/сброс“, Страница 209).
Сине-зеленый Защита от чрезмерного тока: двигатель потребляет слишком много тока.	Проверьте электроинструмент на заклинивание или значительное загрязнение и устраните их (см. „Устранение заклиниваний/сброс“, Страница 209).Если ошибка сохраняется, обратитесь в авторизованную сервисную мастерскую для электроинструментов фирмы Bosch.
Пурпурный(длительность 3 с, после этого зеленый)	Рекомендуется проведение технического обслуживания: слишком высокая частота сбоев (например, деформация гвоздей или недостаточная глубина забивания)	Обратитесь в авторизованную сервисную мастерскую для электроинструментов фирмы Bosch.
Белый Ошибка электроники или датчиков Электроинструмент был переведен в заблокированное (безопасное) состояние, его использование невозможно. Обратитесь в авторизованную сервисную мастерскую для электроинструментов фирмы Bosch.

Индикатор заряда аккумуля- торной батареи (3) Емкость

Непрерывный зеленый свет 5×80-100%

Индикатор заряда аккумуля- торной батареи (3) Емкость

Непрерывный зеленый свет 4×60-80%

Индикатор заряда аккумуля- торной батареи (3) Емкость

Непрерывный зеленый свет 3×40-60%

Непрерывный зеленый свет 2×20-40%

Непрерывный зеленый свет 1×5-20%

Мигание зеленым цветом 1×0-5%

Техобслуживание и сервис

Техобслуживание и очистка

▶ Перед выполнением любых работ с электроинструментом (например, техническое обслуживание, замена рабочего инструмента и т. д.) извлекайте аккумулятор из электроинструмента. При случайном нажатии выключателя возникает опасность травмирования.
▶ Для обеспечения качественной и безопасной работы содержите электроинструмент и вентиляционные прорези в чистоте.

Если электроинструмент без использовался более 2 лет, то рекомендуется выполнить сервисное обслуживание в авторизованной мастерской электроинструментов фирмы Bosch.

Реализацию продукции разрешается производить в магазинах, отделах (секциях), павильонах и киосках, обеспечивающих сохранность продукции, исключающих попадание на неё атмосферных осадков и воздействие источ-

ников повышенных температур (резкого перепада температур), в том числе солнечных лучей.

Продавец (изготовитель) обязан предоставить покупателю необходимую и достоверную информацию о продукции, обеспечивающую возможность её правильного выбора. Информация о продукции в обязательном порядке должна содержать сведения, перечень которых установлен законодательством Российской Федерации.

Если приобретаемая потребителем продукция была в употреблении или в ней устранялся недостаток (недостатки), потребителю должна быть предоставлена информация об этом.

В процессе реализации продукции должны выполняться следующие требования безопасности:

– Продавец обязан довести до сведения покупателя фирменное наименование своей организации, место её нахождения (адрес) и режим её работы;
– Образцы продукции в торговых помещениях должны обеспечивать возможность ознакомления покупателя с надписями на изделиях и исключать любые самостоятельные действия покупателей с изделиями, приводящие к запуску изделий, кроме визуального осмотра;
– Продавец обязан довести до сведения покупателя информацию о подтверждении соответствия этих изделий установленным требованиям, о наличии сертификатов или деклараций о соответствии;
– Запрещается реализация продукции при отсутствии (утрате) её идентификационных признаков, с истёкшим сроком годности, следами порчи и без инструкции (руководства) по эксплуатации, обязательного сертификата соответствия либо знака соответствия.

Устранение неисправностей

Проблема Причина Способ устранения
Электроинструмент не срабатывает.	Аккумулятор не установленили полностью разряжен	Вставьте заряженный аккумулятор.
	Температура аккумулятораи/или электроинструмента вне диапазона рабочей температуры	Обеспечьте рабочую температуру аккумулятора и электроинструмента.
	Электроинструмент не включен	Включите электроинструмент выключателем (1) на пользовательском интерфейсе.
Забивание не происходит	≤ 2 гвоздей в магазине (12) Зарядите магазин (12).
	Спусковой механизм (6) за-блокирован	Нажмите выключатель блокировки (5) влево, чтобы раз-блокировать спусковой механизм (6).
	Не соблюдена правильная последовательность работы	Соблюдайте правильную последовательность работы:– Поднимите контактный элемент (17) от поверхности базового материала.– Отпустите спусковой механизм (6).– Прижмите контактный элемент к базовому материалу под прямым углом.– Нажимайте на спусковой механизм в течение 2 с после прижима контактного элемента.
Гвоздь не забивается на нужную глубину.	Электроинструмент слишком холодный	Обеспечьте рабочую температуру электроинструмента.

Bosch Power Tools 1 609 92A 9HC | (14.06.2024)

212 | Русский

Проблема Причина Способ устранения

	Неправильно отрегулирован ограничитель глубины	Нажмите переключатель ограничителя глубины (20) влево.
	Слишком длинный гвоздь Используйте гвозди меньшей длины. Используйте анкерные крепления подходящей рабочей (эффективной) дли-ны h_ef .
	Базовый материал слишком твердый	В противном случае используйте альтернативные способы крепления, например, дюбели.
Гвоздь забивается слишком глубоко.	Неправильно отрегулирован ограничитель глубины	Нажмите переключатель ограничителя глубины (20) вправо.
	Слишком короткий гвоздь Используйте гвозди большей длины. Используйте анкерные крепления подходящей рабочей (эффективной) дли-ны h_ef .
	Базовый материал слишком мягкий	В противном случае используйте альтернативные способы крепления, например, дюбели.
Гвоздь деформируется или ломается.	Электроинструмент установлен на базовый материал не под прямым углом	Установите электроинструмент на базовый материал под прямым углом. В случае ровного базового материала ис-пользуйте опорную стойку (13) для выравнивания.
	Слишком длинный гвоздь Используйте гвозди меньшей длины. Используйте анкерные крепления подходящей рабочей (эффективной) дли-ны h_ef .
	Базовый материал слишком твердый	В случае бетона с наличием твердых включений попробуйте установить крепление в другом месте.В противном случае используйте альтернативные способы крепления, например, дюбели.
Гвоздь не держится в стали.	Стальное основание слишком тонкое	В противном случае используйте альтернативные способы крепления, например, шурупы.
Гвоздь выходит не из контактного элемента или контактный элемент остается в прижатом положении.	Заклинивание внутри контактного элемента (например, вследствие посторонних предметов или грязи)	Устраните заклинивание (см. „Устранение заклиниваний/сброс“, Страница 209).
Слишком высокая частота сбоев	Базовый материал слишком твердый	В противном случае используйте альтернативные способы крепления, например, дюбели.
	Боек изношен Отремонтируйте электроинструмент в авторизованной мастерской электроинструментов фирмы Bosch.
Гвозди не подаются в магазин.	Магазин загрязнен	Очистите магазин (12), например, с помощью кисти.

Сервис и консультирование по вопросам применения

Сервисный отдел ответит на все Ваши вопросы по ремонту и обслуживанию Вашего продукта, а также по запчастям. Изображения с пространственным разделением делатей и информацию по запчастям можно посмотреть также по адресу:

www.bosch-pt.com

Коллектив сотрудников Bosch, предоставляющий консультации на предмет использования продукции, с удовольствием ответит на все Ваши вопросы относительного нашей продукции и ее принадлежностей.

Пожалуйста, во всех запросах и заказах запчастей обязательно указывайте 10-значный товарный номер по заводской табличке изделия.

Для региона: Россия, Беларусь, Казахстан

Гарантийное обслуживание и ремонт электроинструмента, с соблюдением требований и норм изготовителя производятся на территории всех стран только в фирменных или авторизованных сервисных центрах «Роберт Бош». ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной продукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распространение контрафактной продукции преследуется по Закону в административном и уголовном порядке.

Россия

Уполномоченная изготовителем организация: ООО «Роберт Бош» Вашутинское шоссе, вл. 24141400, г. Химки, Московская обл.

Тел.: [phone]

E-Mail: [e-mail] www.bosch-pt.ru

Дополнительные адреса сервисных центров вы найдете по ссылке:

В случае выхода электроинструмента из строя в течение гарантийного срока эксплуатации по вине изготовителя, владелец имеет право на бесплатный гарантийный ремонт, при соблюдении следующих условий:

– отсутствие механических повреждений;
– отсутствие признаков нарушения требований руководства по эксплуатации
– наличие в руководстве по эксплуатации отметки продавца о продаже и подписи покупателя;
– соответствие серийного номера электроинструмента и серийному номеру в гарантийном талоне;
– отсутствие следов неквалифицированного ремонта.

Гарантия не распространяется на:

– любые поломки, связанные с форс-мажорными обстоятельствами;

– нормальный износ: электроинструмента, так же, как и все электрические.

Гарантией не покрывается ремонт, потребность в котором возникает вследствие нормального износа, сокращающего срок службы таких частей инструмента, как присоединительные контакты, провода, щётки и т.п.:

– естественный износ (полная выработка ресурса);
– оборудование и его части, выход из строя которых стал следствием неправильной установки, несанкционированной модификации, неправильного применения, нарушение правил обслуживания или хранения;
– неисправности, возникшие в результате перегрузки электроинструмента. (К безусловным признаком перегрузки инструмента относятся: появление цвета побежалости, деформация или оплавление деталей и узлов электроинструмента, потемнение или обугливание изоляции проводов электродвигателя под действием высокой температуры.)

Транспортировка

На рекомендуемые литий-ионные аккумуляторные батареи распространяются требования в отношении транспортировки опасных грузов. Аккумуляторные батареи могут перевозиться самим пользователем автомобильным транспортом без необходимости соблюдения дополнительных норм.

При перевозке с привлечением третьих лиц (например: на самолете или транспортным экспедитором) необходимо соблюдать особые требования к упаковке и маркировке. В этом случае при подготовке груза к отправке необходимо привлечь эксперта по опасным грузам.

Отправляйте аккумуляторную батарею только с неповрежденным корпусом. Заклейте открытые контакты и упакуйте аккумуляторную батарею так, чтобы она не перемещалась внутри упаковки. Пожалуйста, соблюдайте также возможные дополнительные национальные предписания.

Утилизация

Электроинструменты, аккумуляторные батареи, принадлежности и упаковку нужно сдавать на экологически чистую рекуперацию.

Не выбрасывайте электроинструменты и аккумуляторные батареи/батарейки в бытовой мусор!

Только для стран-членов ЕС:

Вышедшие из употребления электроинструменты, а также неисправные или отслужившие свой срок аккумуляторы/батареи должны быть утилизированы отдельно.

Воспользуйтесь предусмотренными для этого системами сбора.

При неправильной утилизации отработанные электрические и электронные приборы могут оказать вредное воздействие на окружающую среду и здоровье человека из-за возможного присутствия в них опасных веществ.

Аккумуляторы/батареи:

Литий-ионные:

Пожалуйста, учитывайте указание в разделе Транспортировка (см. „Транспортировка“, Страница 213).

Українська

Акумулятори/батарейки:

Літієво-іонні:

Аккумуляторды зарядтау

1 600 A03 2GG Камыт, 8-32 мм

1 600 А03 2GH Камыт, 16-63 мм

доведе до токов удар, пожар и/или тежки травми.

Предупреждения за безопасност за такера

Работете с шумозаглушители!

Избутайте почистения или нов контактен елемент (17), респ. (23) до фиксиране в електроинструмента.

Работа

Пускане в експлоатация

Каталожен номер Описание

1 600 A03 2GB Кабелна скоба (едностран- на) за 8 кабела

1 600 A03 2GC Кабелна скоба (двустран- на) за 16 кабела

1 600 A03 2GH Кабелен сноп 16-63 mm

Проблем Причина Помощ

Факс: [phone]

Email: [e-mail]
