Марка	Bosch
Модель	GNF 35 CA Professional
Категория	Степлер (фрезерный пазорез)
Тип продукта	Фрезерный пазорез для резки и пазования минеральных материалов
Номинальная потребляемая мощность	1400 W
Полезная мощность	750 W
Частота вращения на холостом ходу	9300 об/мин
Макс. диаметр алмазных дисков	150 mm
Глубина паза	0 – 35 мм (регулируемая)
Ширина паза	7 – 39 мм (в зависимости от дисков и шайб)
Питание	230 В, сеть, 50/60 Гц
Вес (EPTA)	4,7 кг
Класс защиты	II (двойная изоляция)
Уровень звукового давления	102 dB(A)
Уровень звуковой мощности	113 dB(A)
Вибрация (полное значение)	4,0 м/с² (погрешность K=1,5 м/с²)
Основные функции	Сухая резка и пазование армированного бетона, кирпичной кладки, дорожных покрытий
Обслуживание и очистка	Регулярно очищайте вентиляционные отверстия; после использования разбирайте и очищайте зажимные устройства
Безопасность	Читайте предупреждения; используйте СИЗ (очки, маска FFP2, перчатки); используйте защитное устройство
Запасные части	Фланец держателя инструмента (3 609 202 039), шайбы (4 мм: 3 609 202 041, 6 мм: 3 609 202 042), гайка (3 609 202 040)
Ремонтопригодность	Сервисное обслуживание Bosch; ремонт квалифицированным персоналом с использованием оригинальных запчастей
Артикул	0 601 621 7..
Использование по назначению	Резка/пазование минеральных материалов без воды

Часто задаваемые вопросы - GNF 35 CA Professional BOSCH

Какие материалы можно обрабатывать с помощью Bosch GNF 35 CA?

Инструмент предназначен для резки и пазования минеральных материалов, таких как армированный бетон, кирпичная кладка или дорожные покрытия, без использования воды.

Какие средства защиты нужно использовать во время работы?

Всегда надевайте защитные очки, противопылевую маску класса FFP2, средства защиты слуха и перчатки. Рекомендуется использовать защитный экран для лица.

Как настроить глубину реза?

Нажмите кнопку регулировки упора глубины (5) и сдвиньте упор (6) на нужную отметку шкалы. Отпустите кнопку для фиксации. Выполняйте эту настройку при отключенном инструменте.

Что делать при перегрузке двигателя?

Двигатель автоматически останавливается. Дайте инструменту поработать на холостом ходу на полной скорости около 30 секунд для охлаждения, прежде чем продолжить работу.

Как заменить алмазные диски?

Отключите инструмент от сети. Откиньте фрезерный блок. Используйте фиксатор шпинделя (9) и открутите гайку (20) с помощью штифтового ключа. Собирайте в обратном порядке, соблюдая направление вращения.

Можно ли использовать инструмент с одним диском?

Да, можно использовать один или два алмазных диска. Минимальная толщина одного диска составляет 2,0 мм, максимальная — 2,5 мм.

Как очистить инструмент после использования?

Извлеките вилку из розетки. Прочистите вентиляционные отверстия кисточкой. Разберите зажимные устройства и тщательно очистите их. Храните принадлежности в сухом месте.

Что означает индикатор сервисного обслуживания (11)?

Индикатор сервисного обслуживания загорается или мигает примерно за 8 часов до автоматического отключения из-за износа щёток. Инструмент необходимо отправить в сервисный центр Bosch для обслуживания.

Подходит ли инструмент для пазов в несущих стенах?

Да, но обязательно соблюдайте норму DIN 1053 Part 1 или местные правила. Перед началом работ проконсультируйтесь с инженером.

Где найти запасные части?

Запасные части доступны в сервисном центре Bosch или на сайте www.bosch-pt.com. Заказывайте онлайн или обращайтесь в службу поддержки.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GNF 35 CA Professional BOSCH

ти Оригинальное руководство

по эксплуатации

bg Originalна инструкция

mk Оригинашо упастро за работа

sr Originalno uputstvo za rad

sl izvi na navodila

hr Originale upote za rad

Русский ...... Страница 144

Казакша......Бет 163

В состав эксплуатационных документов, предусмотренных изготовителем для продукции, могут входить настоящее руководство по эксплуатации, а также приложения. Информация о подтверждении соответствия содержится в приложении.

Информация о стране происхождения указана на корпусе изделия и в приложении.

Дата изготовления указана на последней странице обложки Руководства.

Контактная информация относительно импортера содержится на упаковке.

Срок службы изделия

Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. на этикетке).

Перечень критических отказов и ошибочные действия персонала или пользователя

не использовать с поврежденной рукояткой или поврежденным защитным кожухом
— не использовать при появлении дыма непосредственно из корпуса изделия
— не использовать с перебитым или оголенным электрическим кабелем
– не использовать на открытом пространстве во время дождя (в распыляемой воде)
– не включать при попадании воды в корпус
— не использовать при сильном искрении
– не использовать при появлении сильной вибрации

Критерии предельных состояний

– перетёрт или повреждён электрический кабель
– поврежден корпус изделия

Тип и периодичность технического обслуживания

Рекомендуется очистить инструмент от пыли после каждого использования.

Хранение

– необходимо хранить в сухом месте
– необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей
— при хранении необходимо избегать резкого перепада температур
— хранение без упаковки не допускается
– подробные требования к условиям хранения смотрите в ГОСТ 15150 (Условие 1)

Транспортировка

• категорически не допускается падение и любые механические воздействия на упаковку при транспортировке
  – при разгрузке/погрузке не допускается использование любого вида техники, работающей по принципу зажима упаковки
  — подробные требования к условиям транспортировки смотрите в ГОСТ 15150 (Условие 5)

Русский | 145

Указания по безопасности

Общие указания по технике безопасности для электроинструментов

ПРЕДУПРЕЖДЕНИЕ Прочтите все указания и инструкции по технике

безопасности. Несоблюдение указаний и инструкций по технике безопасности может стать причиной поражения электрическим током, пожара и тяжелых травм.

Сохраняйте эти инструкции и указания для будущего использования.

Использованное в настоящих инструкциях и указаниях понятие «электроинструмент» распространяется на электроинструмент с питанием от сети (с сетевым шнуром) и на аккумуляторный электроинструмент (без сетевого шнура).

Безопасность рабочего места

Содержите рабочее место в чистоте и хорошо освещенным. Беспорядок или неосвещенные участки рабочего места могут привести к несчастным случаям.
Не работайте с этим электроинструментом во взрывоопасном помещении, в котором находятся горючие жидкости, воспламеняющиеся газы или пыль. Электроинструменты искрят, что может привести к воспламенению пыли или паров.
Во время работы с электроинструментом не допускайте близко к Вашему рабочему месту детей и по-сторонних лиц. Отвлекшись, Вы можете потерять контроль над электроинструментом.

Электробезопасность

Штепсельная вилка электроинструмента должна подходить к штепсельной розетке. Ни в коем случае не изменяйте штепсельную вилку. Не применяйте переходные штекеры для электроинструментов с защитным заземлением. Неизмененные штепсельные вилки и подходящие штепсельные розетки снижают риск поражения электротоком.
Предотвращайте телесный контакт с заземленными поверхностями, как то: с трубами, элементами отопления, кухонными плитами и холодильниками. При заземлении Вашего тела повышается риск поражения электротоком.
Защищайте электроинструмент от дождя и сырости. Проникновение воды в электроинструмент повышает risk поражения электротоком.
Не разрешается использовать шнур не по назначению, например, для транспортировки или подвески электроинструмента, или для вытягивания вилки из штепсельной розетки. Защищайте шнур от воздействия высоких температур, масла, острых кромок или подвижных частей электроинструмента. Поврежденный или спутанный шнур повышает риск поражения электротоком.
▶ При работе с электроинструментом под открытым небом применяйте пригодные для этого кабели-удлинители. Применение пригодного для работы под от-

крытым небом кабеля-удлинителя снижает риск поражения электротоком.

Если невозможно избежать применения электроинструмента в сыром помещении, подключайте электроинструмент через устройство защитного отключения. Применение устройства защитного отключения снижает риск электрического поражения.

Безопасность людей

Будьте внимательными, следите за тем, что Вы делаете, и продуманно начинайте работу с электроинструментом. Не пользуйтесь электроинструментом в усталом состоянии или если Вы находится в состоянии наркотического или алкогольного опьянения или под воздействием лекарств. Один момент невнимательности при работе с электроинструментом может привести к серьезным травмам.
Применяйте средства индивидуальной защиты и всегда защитные очки. Использование средств индивидуальной защиты, как то: защитной маски, обуви на нескользящей подошве, защитного шлема или средств защиты органов слуха, – в зависимости от вида работы с электроинструментом снижает риск получения травм.
▶ Предотвращайте непреднамеренное включение электроинструмента. Перед подключением электроинструмента к электропитанию и/или к аккумулятору убедитесь в выключенном состоянии электроинструмента. Удержание пальца на выключателе при транспортировке электроинструмента и подключение к сети питания включенного электроинструмента чревато несчастными случаяхми.
Убирайте установочный инструмент или гаечные ключи до включения электроинструмента. Инструмент или ключ, находящийся во вращающейся части электроинструмента, может привести к травмам.
Не принимайте неестественное положение корпуса тела. Всегда занимайте устойчивое положение и сохраняйте равновесие. Благодаря этому Вы можете лучше контролировать электроинструмент в неожиданных ситуациях.
Носите подходящую рабочую одежду. Не носите широкую одежду и украшения. Держите волосы, одежду и рукавицы вдали от движущихся частей. Широкая одежда, украшения или длинные волосы могут быть затянуты вращающимися частями.
▶ При наличии возможности установки пылеотсасывающих и пылесборных устройств проверяйте их присоединение и правильное использование. Применение пылеотсоса может снизить опасность, создаваемую пылью.

Применение электроинструмента и обращение с ним

Не перегружайте электроинструмент. Используйте для Вашей работы предназначенный для этого электроинструмент. С подходящим электроинструментом Вы работаете лучше и надежнее в указанном диапазоне мощности.

146 | Русский

▶ Не работайте с электроинструментом при неисправном выключателе. Электроинструмент, который не поддается включению или выключению, опасен и должен быть отремонтирован.
До начала наладки электроинструмента, перед заменой принадлежностей и прекращением работы отключайте штепсельную вилку от розетки сети и/или выньте аккумулятор. Эта мера предосторожности предотвращает непреднамеренное включение электроинструмента.
Храните электроинструменты в недоступном для детей месте. Не разрешайте пользоваться электроинструментом лицам, которые не знакомы с ним или не читали настоящих инструкций. Электроинструменты опасны в руках неопытных лиц.
Тщательно ухаживайте за электроинструментом. Проверяйте безупречную функцию и ход движущихся частей электроинструмента, отсутствие поломок или повреждений, отрицательно влияющих на функцию электроинструмента. Поврежденные части должны быть отремонтированы до использования электроинструмента. Плохое обслуживание электроинструментов является причиной большого числа несчастных случаев.
Держите режущий инструмент в заточенном и чистом состоянии. Заботливо ухоженные режущие инструменты с острыми режущими кромками реже заклиниваются и их легче вести.
Применяйте электроинструмент, принадлежности, рабочие инструменты и т.п. в соответствии с настоящими инструкциями. Учитывайте при этом рабочие условия и выполняемую работу. Использование электроинструментов для непредусмотренных работ может привести к опасным ситуациям.

Сервис

Ремонт Вашего электроинструмента поручайте только квалифицированному персоналу и только с применением оригинальных запасных частей. Этим обеспечивается безопасность электроинструмента.

Указания по технике безопасности для абра- зивно-отрезных машин

Входящий в комплект поставки защитный кожух должен быть надежно закреплен на электроинструменте и установлен так, чтобы обеспечить наибольшую безопасность, т.е. так, чтобы в сторону оператора смотрела как можно меньшая часть неприкрытого абразивного инструмента. Не заходите сами и не допускайте находящихся вблизи Вас лиц в зону вращения шлифовального круга. Защитный кожух должен защищать оператора от обломков и случайного контакта с абразивным инструментом.
- Используйте на Вашем электроинструменте только усиленные ровные отрезные круги или алмазные отрезные круги. Одна лишь возможность закрепления принадлежности на Вашем электроинструменте не гарантирует безопасной работы.

Допустимое число оборотов рабочего инструмента должно быть не менее указанного на электроин- струменте максимального числа оборотов. Оснастка, вращающаяся с большей, чем допустимо скоростью, может разорваться и разлететься в пространстве.
▶ Абразивные инструменты можно использовать только для рекомендованных видов работ. Напр.: Никогда не шлифуйте боковой поверхностью отрезного круга. Отрезные круги предназначены для снятия материала кромкой круга. Приложение боковой силы может привести к разлому этого типа абразивного инструмента.
Всегда используйте для выбранного Вами шлифовального круга только неповрежденный зажимной фланец соответствующего размера. Подходящий фланец поддерживает шлифовальный круг и уменьшает, таким образом, опасность разлома шлифовального круга.
Наружный диаметр и толщина рабочего инструмента должны соответствовать размерам Вашего электроинструмента. Неправильно соразмеренные рабочие инструменты не могут быть в достаточной степени защищены и могут выйти из-под контроля.
Шлифовальные круги и фланцы должны точно подходить к шлифовальному шпинделю Вашего электроинструмента. Рабочие инструменты, которые не точно подходят к шлифовальному шпинделю электроинструмента, вращаются неравномерно, очень сильно вибрируют и могут выйти из-под контроля.
Не используйте поврежденные шлифовальные круги. Перед каждым применением проверяйте шлифовальные круги на предмет сколов и трещин. При падении электроинструмента или шлифовального круга проверьте, не повредился ли он, или используйте неповрежденный шлифовальный круг. После проверки и установки шлифовального круга не заходите и не допускайте находящихся вблизи Вас лиц в зону вращения шлифовального круга. Электроинструмент должен проработать на протяжении одной минуты с максимальным числом оборотов. Поврежденные шлифовальные круги ломаются, как правило, в течение этого пробного отрезка времени.
Применяйте средства индивидуальной защиты. В зависимости от выполняемой работы применяйте защитный щиток для лица, защитное средство для глаз или защитные очки. Насколько уместно, применяйте противопылевой респиратор, средства защиты органов слуха, защитные перчатки или специальный фартук, которые защищают Вас от абразивных частиц и частиц материала. Глаза должны быть защищены от летающих в воздухе посторонних частиц, которые могут образовываться при выполнении различных работ. Противопылевой респиратор или защитная маска органов дыхания должны задерживать образующуюся при работе пыль. Продолжительное воздействие сильного шума может привести к потере слуха.
▶ Следите за тем, чтобы все лица находились на безопасном расстоянии от рабочего участка. Каждое

Русский | 147

лицо в пределах рабочего участка должно иметь средства индивидуальной защиты. Осколки детали или разорванных рабочих инструментов могут отлететь в сторону и стать причиной травм также и за пределами непосредственного рабочего участка.

Держите электроинструмент только за изолированные поверхности рукояток, если Вы выполняете работы, при которых рабочий инструмент может попасть на скрытую электропроводку или на собственный сетевой шнур. Контакт с проводкой под напряжением может зарядить металлические части электроинструмента и привести к поражению электротоком.
▶ Держите шнур питания на расстоянии от вращающихся рабочих инструментов. При потере контроля над электроинструментом шнур питания может быть перерезан или затянут в инструмент, а Ваша рука может попасть во вращающийся рабочий инструмент.
▶ Прежде чем отложить электроинструмент, подождите, пока рабочий инструмент полностью не остановится. Вращающийся рабочий инструмент может прикоснуться к поверхности, на которую Вы его кладете, вследствие чего Вы можете потерять контроль над электроинструментом.
▶ Выключайте электроинструмент при транспортировке. Ваша одежда может быть случайно захвачена вращающимся рабочим инструментом, и рабочий инструмент может нанести Вам травму.
Регулярно очищайте вентиляционные прорези Вашего электроинструмента. Вентилятор двигателя за- тягивает пыль в корпус, и большое скопление металлической пыли может привести к электрической опасности.
▶ Не пользуйтесь электроинструментом вблизи горючих материалов. Искры могут воспламенить эти материалы.
▶ Не применяйте рабочие инструменты, требующие применение охлаждающих жидкостей. Применение воды или других охлаждающих жидкостей может привести к поражению электротоком.

Обратный удар и соответствующие предупреждающие указания

Рикошет – это внезапная реакция электроинструмента на заклинивание или блокировку вращающегося шлифовального круга. Заклинивание или блокировка приводят к внезапной остановке вращающегося рабочего инструмента. Вследствие этого электроинструмент выходит из-под контроля и ускоряется против направления вращения отрезного круга в месте блокировки. Если, напр., шлифовальный круг застрянет в заготовке, погруженный в заготовку край шлифовального круга может заклиниться в заготовке, вследствие чего шлифовальный круг может отскочить или стать причиной рикошета. В результате шлифовальный круг перемещается в сторону пользователя или в направлении от него, в зависимости от направления вращения круга в месте блокировки. Вследствие этого шлифовальные круги могут также разламываться.

Рикошет возникает вследствие неправильного использования электроинструмента. Его можно избежать подходящими мерами предосторожности, описанными далее.

Крепко держите электроинструмент, Ваше тело и руки должны занять положение, в котором Вы можете противодействовать обратным силам. При наличии, всегда применяйте дополнительную рукоятку, чтобы как можно лучше противодействовать обратным силам или реакционным моментам при наборе оборотов. Оператор может подходящими мерами предосторожности противодействовать силам обратного удара и реакционным силам.
Ваша рука никогда не должна быть вблизи вращающегося рабочего инструмента. При обратном ударе рабочий инструмент может отскочить Вам на руку.
Избегайте зоны спереди и сзади вращающегося отрезного круга. Вследствие рикошета электроинструмент отскакивает в противоположном к вращению шлифовального круга направлении в месте блокировки.
▶ Особенно осторожно работайте на углах, острых кромках и т. д. Предотвращайте отскок рабочего инструмента от заготовки и его заклинивание. Вращающийся рабочий инструмент склонен к заклиниванию на углах, острых кромках и при отскоке. Это вызывает потерю контроля или обратный удар.
Не используйте цепные пильные диски или пильные диски с зубьями, а также сегментированные алмазные круги со шлицами, ширина которых превышает 10 мм. Такие рабочие инструменты часто приводят к рикошету или потере контроля над электроинструментом.

Старайтесь избегать заклинивания отрезного круга или слишком сильного нажатия на инструмент. Не делайте слишком глубокие надрезы. Перегрузка отрезного круга повышает нагрузку на него, отрезной круг может перекоситься или застрять в заготовке, что может привести к рикошету или разлому абразивного инструмента.
Если отрезной круг заклинило или Вы хотите сделать перерыв, выключите электроинструмент и спокойно держите его, пока круг не остановится. Никогда не пытайтесь вытащить из прорези еще вращающийся отрезной круг, иначе это может привести к рикошету. Выясните и устраните причину заклинивания.
Не включайте повторно электроинструмент, пока абразивный инструмент находится в заготовке. Дайте отрезному кругу развить полное число оборотов, перед тем как Вы осторожно продолжите резание. В противном случае круг может заесть, он может выскочить из обрабатываемой заготовки и привести к обратному удару.
Плиты или большие заготовки должны быть надежно подперты, чтобы снизить опасность обратного удара при заклинивании отрезного круга. Большие заготовки могут прогибаться под собственным весом.

148 | Русский

Заготовка должна опираться с обеих сторон, как вблизи разреза, так и по краям.

▶ Будьте особенно осторожны при выполнении разрезов в стенах или других местах, куда нельзя заглянуть. Погружающийся отрезной круг может при попадании на газопровод или водопровод, электрическую проводку или другие объекты привести к обратному удару.

Дополнительные предупредительные указания

Используйте защитные очки.

Закрепляйте и фиксируйте заготовку на стабильном основании с помощью струбчины или другим способом. Если Вы будете удерживать заготовку рукой или прижимать ее к себе, ее положение будет недостаточно стабильно, в результате чего возможна утрата контроля.
Надевайте средства защиты органов слуха, защитные очки, пылезащитную маску и рукавицы. В качестве пылезащитной маски используйте как минимум полумаску касса FFP 2.
Используйте соответствующие металпоискатели для нахождения спрятанных в стене труб или проводки или обращайтесь за справкой в местное коммунальное предприятие. Контакт с электропроводкой может привести к пожару и поражению электротоком. Повреждение газопровода может привести к взрыву. Повреждение водопровода ведет к нанесению материального ущерба или может вызвать поражение электротоком.
После работы не прикасайтесь к отрезному кругу, пока он не остынет. Отрезной круг очень нагревается во время работы.
Всегда держите электроинструмент во время работы обеими руками, заняв предварительно устойчивое положение. Двумя руками Вы работаете более надежно с электроинструментом.

Описание продукта и услуг

Прочтите все указания и инструкции по технике безопасности. Упущения в отно-

шении указаний и инструкций по технике безопасности могут стать причиной поражения электрическим током, пожара и тяжелых травм.

Пожалуйста, откройте раскладную страницу с иллюстрациями электроинструмента и оставляйте ее открытой, пока Вы изучаете руководство по эксплуатации.

Применение по назначению

Настоящий электроинструмент предназначен для отрезания или проделывания пазов преимущественно в минеральных материалах, как то, железобетоне, каменной кладке и в дорожных покрытиях, с применением пылесоса для класса пыли М, прочно опираясь на направляющие салазки, без применения воды.

Изображенные составные части

Нумерация представленных компонентов выполнена по изображению на странице с иллюстрациями.

1 Рукоятка (с изолированной поверхностью)
2 Замок разблокировки
3 Кнопка разблокировки фрезерного узла
4 Шкала глубины пропила
5 Кнопка ограничителя глубины
6 Ограничитель глубины
7 Ходовые ролики
8 Стрелка направления работы
9 Кнопка фиксации шпинделя
10 Выключатель
11 Сервисный индикатор(GNF 35 CA)
12 Шланг отсасывания*
13 Патрубок отсоса

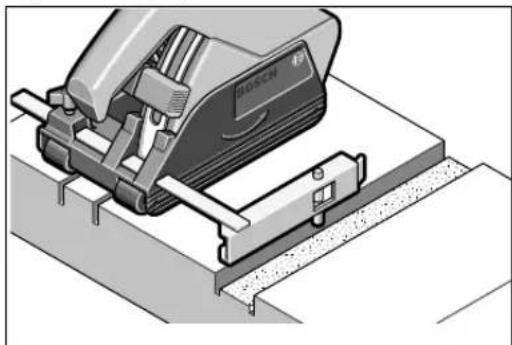

14 Параллельный упор (GNF 20 CA)*
15 Направляющий болт для параллельного упора (GNF 20 CA)*
16 Шлифовальный шпиндель
17 Опорный фланец
18 Алмазный отрезной круг*
19 Распорные шайбы
20 Зажимная гайка
21 Двусторонний гаечный ключ для зажимных гаек*

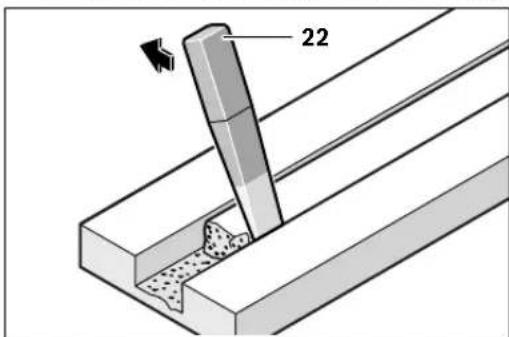

22 Инструмент для выламывания пазов*
23 Направление вращения

*Изображенные или описанные принадлежности не входят в стандартный объем поставки. Полный ассортимент принадлежностей Вы найдете в нашей программе принадлежностей.

Технические данные

Бороздодел	GNF 20 CA	GNF 35 CA
Товарный No	06016125..06016217..
Ном. потребляемая мощность	Вт 900 1400
Параметры указаны для номинального напряжения [U] 230 В. При других значениях напряжения, а также в специфическом для страны исполнении инструмента возможны иные параметры.

1 609 92A 2PP | (19.8.16) Bosch Power Tools

Русский | 149

Бороздодел		GNF 20 CA	GNF 35 CA
Полезная мощность Вт 520 750
Число оборотов холостого хода	мин ^-1	9300 9300
Диаметр алмазного отрезного круга, макс.	мм 115 150
Работы с одним алмазным отрезным кругом– Мин. толщина отрезного круга– Макс. толщина отрезного круга	мм мм MM	1,6 2,2	2,0 2,5
Работы с двумя алмазными отрезными кругами– Мин. толщина отрезного круга– Макс. толщина отрезного круга	мм мм MM	2 x 1,6 2 x 2,2	2 x 2,0 2 x 2,5
Диаметр отверстия пильного диска	мм 22,2 22,2
Глубина шлица	мм 0 - 20 0 - 3 5
Ширина шлица	мм 7 - 23 7 - 3 9
Вес согласно EPTA-Procedure 01:2014	кг 3,4 4,7
Класс защитыПараметры указаны для номинального напряжения [U] 230 В. При других значениях напряжения, а также в специфическом для страны исполнении инструмента возможны иные параметры.		☐/II /II	☐

Данные по шуму и вибрации

		GNF 20 CA	GNF 35 CA
Измерения выполнены согласно стандарту ЕН 60745 (силикатный кирпич).
А-взвешенный уровень шума инструмента составляет типично
уровень звукового давления	дБ(А)	94	102
уровень звуковой мощности	дБ(А)	105	113
недостоверность К	дБ	3	3
Применяйте средства защиты органов слуха!
Суммарная вибрация a_h (векторная сумма трех направлений) и погрешностьК определены в соответствии с EN 60745:
a_h	m/c^2	=4,0	=4,0
К	m/c^2	=1,5	=1,5

Указанный в этих инструкциях уровень вибрации определен в соответствии со стандартизованной методикой измерений, прописанной в EN 60745, и может использоваться для сравнения электроинструментов. Он пригоден также для предварительной оценки вибрационной нагрузки. Уровень вибрации указан для основных видов работы с электроинструментом. Однако если электроинструмент будет использован для выполнения других работ, с различными принадлежностями, с применением сменных рабочих инструментов, не предусмотренных изготовителем, или техническое обслуживание не будет отвечать предписаниям, то уровень вибрации может быть иным. Это может значительно повысить вибрационную нагрузку в течение всей продолжительности работы.

Для точной оценки вибрационной нагрузки в течение определенного временного интервала нужно учитывать также и время, когда инструмент выключен или, хотя и включен, но не находится в работе. Это может значительно сократить нагрузку от вибрации в расчете на полное рабочее время.

Предусмотрите дополнительные меры безопасности для защиты оператора от воздействия вибрации, например: техническое обслуживание электроинструмента и рабочих инструментов, меры по поддержанию рук в тепле, организация технологических процессов.

Заявление о соответствии

С полной ответственностью мы заявляем, что описанный в разделе «Технические данные» продукт соответствует нижеследующим стандартам или нормативным документам: EN 60745, EN 50581 согласно положениям Директив 2011/65/EU, 2014/30/EU, 2006/42/EC.

Техническая документация (2006/42/EC):

Robert Bosch Power Tools GmbH, PT/ETM9, D-70538 Stuttgart

Henk Becker

Пыль некоторых материалов, как напр., красок с содержанием свинца, некоторых сортов древесины, минералов и металлов, может быть вредной для здоровья. Прикосновение к пыли и попадание пыли в дыхательные пути может вызвать аллергические реакции и/или заболевания дыхательных путей оператора или находящегося вблизи персонала.

Определенные виды пыли, напр., дуба и бука, считаются канцерогенными, особенно совместно с присадками для обработки древесины (хромат, средство для защиты древесины). Материал с содержанием асбеста разрешается обрабатывать только специалистам.

– По возможности используйте пригодный для материала пылеотсос.
– Хорошо проветривайте рабочее место.
– Рекомендуется пользоваться респираторной маской с фильтром класса P2.

Соблюдайте действующие в Вашей стране предписания для обрабатываемых материалов.

▶ Избегайте скопления пыли на рабочем месте. Пыль может легко воспламеняться.

Пылесос должен иметь допуск на отсасывание каменной пыли. Фирма Bosch предлагает соответствующие пылесосы.

Электроинструмент может быть подключен прямо к штепсельной розетке универсального пылесоса фирмы Bosch с устройством дистанционного пуска. Пылесос автоматически запускается при включении электроинструмента.

Насадите шланг отсасывания 12 (принадлежности) на патрубок отсоса 13. Соедините шланг отсасывания 12 с пылесосом (принадлежности). Обзор возможностей присоединения к различным пылесосам Вы найдете в конце настоящего руководства.

Указания для применения бороздодела

Для снижения пылеобразования при работе учитывайте следующие указания.

– Применяйте только рекомендуемые фирмой Bosch комбинации бороздодела и пылесоса для пыли класса М. Другие комбинации могут привести к худшему сбору и выделению пыли.
— Соблюдайте руководство по эксплуатации пылесоса при техобслуживании и очистке пылесоса, включая фильтры. Опорожняйте сборный контейнер пыли сразу, как только он будет заполнен. Регулярно очищайте фильтры пылесоса и всегда устанавливайте все фильтры в пылесос.
– Применяйте только предусмотренные фирмой Bosch отсасывающие шланги. Не переделывайте отсасывающий шланг. При попадании кусков камня в шланг отсасывания следует немедленно прервать работу и очистить шланг. Избегайте перегибов шланга отсасывания.
- Используйте бороздодел только в соответствии с назначением.

– Применяйте только безупречные и острые рабочие инструменты. Заметное падение производительности указывает на износ рабочих инструментов.
– Учитывайте общие требования к рабочим местам на стройплощадках.
Обеспечивайте хорошую вентиляцию.
– Рабочая зона должна всегда быть свободной. При длинных пазах пылесос должен быть в состоянии свободно подъезжать или его нужно своевременно подтягивать.
- Пользуйтесь средствами защиты органов слуха, респиратором и при надобности перчатками. В качестве маски используйте как минимум полумаску с фильтром класса FFP 2.
— Для очистки рабочего места применяйте пригодный пылесос. Не поднимайте пыль метлой.

Установка алмазного отрезного круга

▶ Перед любыми манипуляциями с электроинструментом вытаскивайте штепсель из розетки.
▶ Для установки и смены алмазного отрезного круга рекомендуется пользоваться защитными перчатками.
▶ При работе алмазные отрезные круги сильно нагреваются, не прикасайтесь к ним, пока они не остынут.
Используйте только алмазные отрезные круги. Сегментированные алмазные круги должны иметь только отрицательные углы резания, а максимальная ширина шлицов между сегментами должна составлять 10 мм.

Подъем фрезеровального узла

Для смены инструмента фрезеровальный узел должен быть полностью поднят наверх. Поставьте электроинструмент на прочное основание. Поверните замок разблокировки 2 например, концом двухстороннего гаечного ключа 21, против часовой стрелки.

▶ Блокировка фрезеровального узла снимается и под действием силы пружины он поднимается вверх.

Демонтаж крепежных устройств (см. рис.А)

Нажмите на кнопку блокировки шпинделя 9 для его фиксирования.

Нажимайте на кнопку фиксации шпинделя только при остановленном шпинделе! В противном случае электроинструмент может быть поврежден.

Отпустите зажимную гайку 20 ключом 21 и полностью открытите зажимную гайку 20. Снимите распорные шайбы 19 и опорный фланец 17.

Очищайте шлифовальный шпиндель 16 и все монтируемые части.

Определение ширины паза

Ширина паза определяется числом распорных шайб 19 между двумя алмазными отрезными кругами 18 и шириной разреза алмазных отрезных кругов.

Ширина паза рассчитывается следующим образом: ширина паза = толщина распорных шайб + ширина алмазный отрезных кругов.

Русский | 151

Допустимая ширина паза указана в разделе «Технические данные».

Вы можете использовать электроинструмент с одним или двумя алмазными отрезными кругами.

Зажимные устройства (см. рис. А)

Установите опорный фланец 17 на шпиндель 16. Опорный фланец должен точно сесть своим поводком на шпиндель. Установите алмазный отрезной круг 18 и распорные шайбы 19 на опорный фланец 17.

Независимо от желаемой ширины паза всегда должны устанавливаться все поставленные распорные шайбы 19. Иначе алмазный отрезной круг 18 может во время работы соскочить со шпинделя и причинить травмы.

Число необходимых распорных шайб:

GNF 20 CA: 5 шт. с толщиной по 4мм

GNF 35 CA: 3 шт. с толщиной по 4 мм и 4 шт. с толщиной по 6 мм

Между двумя алмазными отрезными кругами 18 должна быть установлена, по крайней мере, одна распорная шайба 19.

При применении алмазных отрезных кругов следите за тем, чтобы стрелка направления вращения на алмазном отрезном круге соответствовала направлению вращения электроинструмента (см. стрелку на редукторной головке).

Нажмите на кнопку блокировки шпинделя 9 для его фиксирования.

Навинтите зажимную гайку 20 и затяните ее двухсторонним гаечным ключом 21.

Поверните блок фрезерования вниз. Потяните за ручку наверх для контроля блокировки блока фрезерования.

При работе с двумя алмазными отрезными кругами 18 меняйте их всегда парами.

Последовательность монтажа показана на странице с иллюстрациями.

Работа с инструментом

Предварительный выбор глубины пропила

Установку глубины пропила разрешается выполнять только при выключенном электроинструменте.

С помощью упора глубины 6 можно предварительно выбрать желаемую глубину резания.

Нажмите клавишу настройки упора глубины 5 и передвиньте упор 6 на желаемую глубину резания на шкале 4. Отпустите клавишу 5.

Проверьте фиксирование упора глубины 6.

Включение электроинструмента

Учитывайте напряжение сети! Напряжение источника тока должно соответствовать данным на заводской табличке электроинструмента. Электроинстру-

менты на 230 В могут работать также и при напряжении 220 В.

Включение/выключение

▶ Перед включением проверьте фиксирование блока фрезерования в верхней позиции. Иначе алмазные отрезные круги могут касаться заготовки и Вы можете при включении потерять контроль над электроинструментом.

Для включения электроинструмента передвиньте выключатель 10 вперед.

Для фиксирования включенного выключателя 10 нажмите на него спереди до фиксирования.

Для выключения электроинструмента отпустите выключатель 10 или, если он зафиксирован, нажмите коротко на выключатель 10 и отпустите его.

В целях экономии электроэнергии включайте электроин-струмент только тогда, когда Вы собираетесь работать с ним.

▶ Перед работой проверяйте алмазный отрезной круг. Алмазный отрезной круг должен быть безупречно установлен и свободно вращаться. Выполните пробное включение в течение не менее

1 минуты без нагрузки. Не применяйте поврежденные и вибрирующие алмазные отрезные круги или круги с отклонениями от круглости. Поврежденные алмазные отрезные круги могут разорваться и нанести травмы.

Ограничение пускового тока

Электронная система ограничения пускового тока ограничивает мощность при включении электроинструмента и дает возможность работы от розетки на 16 А.

Константная электроника

Констанная электроника поддерживает число оборотов на холостом ходу и под нагрузкой практически на постоянном уровне и обеспечивает равномерную производительность работы.

Защита от перегрузки

При перегрузке двигатель останавливается. Дайте перегруженному электроинструменту остыть на максимальном числе оборотов холостого хода в течение 30 сек.

Защита от непреднамеренного запуска (GNF 35 CA)

Защита от непреднамеренного включения предотвращает неконтролируемый запуск электроинструмента после перерыва в подаче питания.

Для повторного включения переведите выключатель 10 в выключенное положение и снова включите электроинструмент.

Указание: Регулярно проверяйте защиту от повторного включения, отключив для этого вилку питания от штепсельной розетки и опять включив вилку в розетку.

Указания по применению

▶ Осторожно при проделывании пазов в капитальных стенах, см. раздел «Указания по статике».

152 | Русский

▶ Не нагружайте электроинструмент до его остановки.
Закрепляйте заготовку, если ее собственный вес не обеспечивает надежное положение.
▶ Данный электроинструмент разрешается применять только для сухого резания.

Защищайте отрезной круг от ударов, толчков или жирных пятен. Не нажимайте на отрезной круг сбоку.

– Установите глубину пропила, см. раздел «Предварительный выбор глубины пропила». Для выравнивания неточностей, возникающих при выпамывании перемычки, глубину пропила нужно задавать прибл. на 3 мм больше желаемой глубины паза.
- Поставить электроинструмент ходовыми роликами 7 на подлежащую обработке поверхность. Узел фрезерования должен быть полностью поднят вверх.
– Включите электроинструмент.
- Прижмите кнопку 3 вверх для снятия блокировки узла фрезерования. Медленно погрузите узел фрезерования в материал.
— Ведите электроинструмент за обе ручки с умеренной, соответствующей обрабатываемому материалу подачей.
– Всегда ведите электроинструмент против направления вращения. В противном случае возникает опасность неконтролируемого выхода из прорези. Ведите электроинструмент в направлении стрелки 8.
– В направлении резания электроинструмент можно как толкать, так и тянуть. Вертикальные пазы легче выполнять, подтягивая электроинструмент сверху вниз.
– По окончании рабочего процесса поднимите узел фрезерования при работающем двигателе из шлица до фиксирования в верхней позиции.

Выключите электроинструмент.

Не затормаживайте алмазный отрезной круг на выбеге бо- ковым давлением.
▶ При работе алмазные отрезные круги сильно нагреваются, не прикасайтесь к ним, пока они не остынут.

Оставшуюся перемычку в материале выломать с помощью инструмента для выламывания 22.

Криволинейные пазы невозможны, так как алмазные отрезные круги перекашиваются в материале.

При разрезании плит плиты должны лежать или опираться на прочное основание.

При выполнении проломов в стенах, например, с помощью перфоратора, Вы можете в значительной степени предотвратить скалывание материала на поверхности, выполнив предварительно бороздоделом паз с максимальной глубиной.

При обработке особо твердых материалов, например, бетона с высоким содержанием гравия, алмазный отрезной круг может перегреться и быть поврежден. Вращающийся с алмазным отрезным кругом сноп искр однозначно указывает на это.

В таком случае прервите процесс и дайте алмазному отрезному кругу остыть на холостом ходу при максимальной скорости в течение короткого времени.

Значительное снижение производительности и вращающийся сноп искр говорят о том, что алмазный отрезной круг притупился. Алмазный отрезной круг Вы можете за-точить короткими резами в абразивном материале (например, в силикатном кирпиче).

Параллельный упор (GNF 20 CA)

Для фрезерования остальных шлицев параллельно к уже существующему шлицу вставьте направляющий болт 15 параллельного упора 14 в существующий шлиц и затем выполните фрезерование.

Указания по статике

На пазы в капитальных стенах распространяется норма DIN 1053 часть 1 или специфичные для соответствующей страны предписания.

Эти предписания надлежит обязательно выполнять. До начала работы проконсультируйтесь у ответственного специалиста по статике, архитектора или прораба.

Допустимая глубина и ширина паза зависит от длины паза, толщины стены и использованного строительного материала.

Техобслуживание и сервис

Техобслуживание и очистка

▶ Перед любыми манипуляциями с электроинструментом вытаскивайте штепсель из розетки.
▶ Для обеспечения качественной и безопасной работы следует постоянно содержать электроинструмент и вентиляционные щели в чистоте.

Русский | 153

По окончании работ разберите все зажимные устройства, очистите все части этих устройств и защитный кожух. Заботливо храните и обращайтесь с принадлежностями.

Сервисный индикатор 11 (GNF 35 CA)

При работе с изношенными угольными щетками электроинструмент автоматически выключается. Об износе угольных щеток свидетельствует мигание сервисного индикатора 11, которое начинается прибл. за 8 часов до автоматического выключения. Для технического обслуживания электроинструмент необходимо передать в сервисную службу. Адреса приведены в разделе «Сервис и консультирование на предмет использования продукции». Если требуется поменять шнур, обращайтесь на фирму Bosch или в авторизованную сервисную мастерскую для электроинструментов Bosch.

Запчасти

GNF 20 CA

Опорный фланец 17	3 600 390 023
Распорные шайбы 4 мм 19	3 609 202 041
Зажимная гайка 20	3 603 345 005

GNF 35 CA

Опорный фланец 17	3 609 202 039
Распорные шайбы 4 мм 19	3 609 202 041
Распорные шайбы 6 мм 19	3 609 202 042
Зажимная гайка 20	3 609 202 040

Сервис и консультирование на предмет использования продукции

Сервисная мастерская ответит на все Ваши вопросы по ремонту и обслуживанию Вашего продукта и по запчастям. Монтажные чертежи и информацию по запчастям Вы найдете также по адресу:

www.bosch-pt.com

Коллектив сотрудников Bosch, предоставляющий кон- сультации на предмет использования продукции, с удо- вольствием ответит на все Ваши вопросы относительного нашей продукции и ее принадлежностей.

Пожалуйста, во всех запросах и заказах запчастей обязательно указывайте 10-значный товарный номер по заводской табличке электроинструмента.

Для региона: Россия, Беларусь, Казахстан, Украина

Гарантийное обслуживание и ремонт электро- инструмента, с соблюдением требований и норм изготов- вителя производятся на территории всех стран только в фирменных или авторизованных сервисных центрах «Ро- bert Бош».

ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной продукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распространение контрафактной продукции преследуется по Закону в административном и уголовном порядке.

Россия

Уполномоченная изготовителем организация:

000 «Роберт Бош»

Вашутинское шоссе, вл. 24

141400, г.Химки, Московская обл.

Россия

Тел.: [phone] (звонок по России бесплатный)

E-Mail: [e-mail]

Полную и актуальную информацию о расположении сервисных центров и приёмных пунктов Вы можете получить.

– на официальном сайте www.bosch-pt.ru

– либо по телефону справочно – сервисной службы Bosch 8 800 100 8007 (звонок по России бесплатный)

Беларусь

ИП «Роберт Бош» ООО

Сервисный центр по обслуживанию электроинструмента ул. Тимирязева, 65А-020

220035, г. Минск

Беларусь

Тел.: [phone]

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Официальный сайт: www.bosch-pt.by

Казахстан

ТОО «Роберт Бош»

Сервисный центр по обслуживанию электроинструмента

г. Алматы

Казахстан

050050

пр. Райымбека 169/1

уг. ул. Коммунальная

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Официальный сайт: www.bosch.kz; www.bosch-pt.kz

Утилизация

Отслужившие свой срок электроинструменты, принадлежности и упаковку следует сдавать на экологически чистую рекуперацию отходов.

Не выбрасывайте электроинструменты в бытовой мусор!

Только для стран-членов ЕС:

Согласно Европейской Директиве 2012/19/EU о старых электрических и электронных инструментах и приборах и адекватному предписанию национального права, отслужившие свой срок электроинструменты должны отдельно

собираться и сдаваться на экологически чистую утилизацию.

Возможны изменения.

154 | Українська

Українська

GNF 20 CA: 5 дана 4 мм калындыбымен

3 Деблокиращ бутон за фрезовщата глава

Допустимата максимальна широчина на канала е посочена в раздела «Технически данни».

Поставете диамантния режещ диск 18 и дистанционните шайби 19 на центровация фланец 17.

Работа с електроинструмента

Пускане в експлоатация

Светодиод «Сервиз» 11 (GNF 35 CA)

Центроващ фланец 17	3 600 390 023
Дистанционни шайби 4 mm 19	3 609 202 041
Застопоряваща гайка 20	3 603 345 005
GNF 35 CA
Центроващ фланец 17	3 609 202 039
Дистанционни шайби 4 mm 19	3 609 202 041
Дистанционни шайби 6 mm 19	3 609 202 042
Застопоряваща гайка 20	3 609 202 040

Дистанцери 4 мм 19 3 609 202 041

Дистанцери 6 мм 19 3 609 202 042
