| Značka | Bosch |
| Model | GNF 35 CA Professional |
| Kategória | Zošívačka (drážkovačka frézovačka) |
| Typ produktu | Drážkovačka frézovačka na rezanie a drážkovanie minerálnych materiálov |
| Menovitý príkon | 1400 W |
| Užitočný výkon | 750 W |
| Otáčky naprázdno | 9300 ot/min |
| Max. priemer diamantových kotúčov | 150 mm |
| Hĺbka drážky | 0 – 35 mm (nastaviteľná) |
| Šírka drážky | 7 – 39 mm (podľa kotúčov a podložiek) |
| Napájanie | 230 V, sieť, 50/60 Hz |
| Hmotnosť (EPTA) | 4,7 kg |
| Trieda ochrany | II (dvojitá izolácia) |
| Hladina akustického tlaku | 102 dB(A) |
| Hladina akustického výkonu | 113 dB(A) |
| Vibrácie (celková hodnota) | 4,0 m/s² (neistota K=1,5 m/s²) |
| Hlavné funkcie | Suché rezanie a drážkovanie železobetónu, muriva, cestných krytov |
| Údržba a čistenie | Pravidelne čistite vetracie otvory; po použití demontujte a vyčistite upínacie zariadenia |
| Bezpečnosť | Prečítajte si varovania; noste OOPP (okuliare, maska FFP2, rukavice); používajte ochranné zariadenie |
| Náhradné diely | Príruba držiaka nástroja (3 609 202 039), podložky (4 mm: 3 609 202 041, 6 mm: 3 609 202 042), matica (3 609 202 040) |
| Opraviteľnosť | Popredajný servis Bosch; oprava kvalifikovaným personálom s originálnymi dielmi |
| Číslo výrobku | 0 601 621 7.. |
| Správne používanie | Rezanie/drážkovanie minerálnych materiálov bez vody |
Často kladené otázky - GNF 35 CA Professional BOSCH
Otázky používateľov k GNF 35 CA Professional BOSCH
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Zszywací stroj vo formáte PDF zadarmo! Nájdite svoj návod GNF 35 CA Professional - BOSCH a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. GNF 35 CA Professional značky BOSCH.
NÁVOD NA OBSLUHU GNF 35 CA Professional BOSCH
Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny. Zanedbanie
dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobit požiar a/alebo tažké poranenie.
Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.
Pojem „ručné elektrické náradie“ použivaný v nasledujúcom texte sa vzťahuje na ručné elektrické náradie napájané zo sie- te (s prívodnou šnúrou) a na ručné elektrické náradie napája- né akumulátorovou batériou (bez prívodnej šnúry).
Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy.
Týmto náradím nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné elektrické náradie vytvára iskry, ktoré by mohli prach alebo pary zapálit.
Nedovol'te deťom a iným nepovolaným osobám, aby sa počas používania ručného elektrického náradia zdržia-
128 | Slovensky
vali v blízkosti pracoviska. Pri odpútaní pozornosti zo strany inej osoby môžete stratit kontrolu nad náradím.
Zástrčka prívodnej šnúry ručného elektrického náradia musí pasovať do použitej zásuvky. Zástrčku v žiadnom prípade nijako nemeňte. S uzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adapté. Nezmenené zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom.
Vyhýbajte sa telesnému kontaktu s uzemnenými povrchovými plochami, ako sú napr. rúry, vykurovacie tele-sá, sporáky a chladničky. Keby by bolo Vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom.
▶ Chráňte elektrické náradie pred účinkami dažďa a vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.
Nepoužívajte prívodnú šnúru mimo určený účel na no- senie ručného elektrického náradia, ani na jeho zave- senie a zástrčku nevyberajte zo zásuvky tahaním za prívodnú šnúru. Zabezpečte, aby sa sietová šnúra ne- dostala do blízkosti horúceho telesa, ani do kontaktu s olejom, s ostrými hranami alebo pohybujúcimi sa sú- čiastkami ručného elektrického náradia. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko zásahu elek- trickým prúdom.
Ked' pracujete s ručným elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použitie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko zásahu elektrickým prúdom.
Ak sa nedá vyhnút použitiu ručného elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko zásahu elektrickým prúdom.
Bezpečnost osób
Bud'te ostražitý, sústred'te sa na to, čo robíte a k práci s ručným elektrickým náradím pristupujte s rozumom. Nepracujte s ručným elektrickým náradím nikdy vtedy, ked' ste unavený, alebo ked' ste pod vplyvom drog, alkoholu alebo liekov. Malý okamih nepozornosti môže mat pri používaní náradia za následok vážne poranenia.
Noste osobné ochranné pomôcky a používajte vždy ochranné okuliare. Nosenie osobných ochranných pomôcok, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chrániče sluchu, podľa druhu ručného elektrického náradia a spôsobu jeho použitia znižujú riziko poranenia.
Vyhýbajte sa neúmyselnému uvedeniu ručného elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním ručného elektrického náradia sa vždy presvedčte sa, či je ručné elektrické náradie vypnuté. Ak budete mať pri prenášaní ručného elektrického náradia prst na vypínači, alebo ak ručné elektrické
náradie pripojíte na elektrickú siet'zapnuté, môže to mať za následok nehodu.
Skôr ako náradie zapnete, odstráňte z neho nastavovacie náradie alebo klůče na skrutky. Nastavovací nástroj alebo klůč, ktorý sa nachádza v rotujúcej časti ručného elektrického náradia, môže spôsobit vážne poranenia osób.
Vyhýbajte sa abnormálnym polohám tela. Zabezpečte si pevný postoj, a neprestajne udržiavajte rovnováhu. Takto budete môť ručné elektrické náradie v neočakávaných situáciách lepšie kontrolovať.
▶ Pri práci noste vhodný pracovný odev. Nenoste široké odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby sa Vaše vlasy, odev a rukavice dostali do blízkosti rotujúcich súčiastok náradia. Vol'ný odev, dlhé vlasy alebo šperky môžu byť zachytené rotujúcimi častami ručného elektrického náradia.
Ak sa dá na ručné elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.
Starostlivé používanie ručného elektrického náradia a manipulácia s ním
Ručné elektrické náradie nikdy nepreťažujte. Používajte také elektrické náradie, ktoré je určené pre daný druh práce. Pomocou vhodného ručného elektrického náradia budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia.
Nepoužívajte nikdy také ručné elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnúť alebovypnúť, je nebezpečné a treba ho zverif do opravy odborníkovi.
Skôr ako začnete náradie nastavovat alebo prestavovat, vymieňat príslušenstvo alebo skôr, ako odložite náradie, vždy vytiahnite zástrčku sieťovej šnúry zo zásuvky. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu ručného elektrického náradia.
Nepoužívané ručné elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať to- to náradie osobám, ktoré s ním nie sú dôverne obozná- mené, alebo ktoré si neprečítali tieto Pokyny. Ručné elektrické náradie je nebezpečné vtedy, keď ho používajú neskúsené osoby.
▶ Ručné elektrické náradie starostlivo ošetrujte. Kontrolujte, či pohyblivé súčiastky bezchybne fungujú alebo či neblokuju, či nie sú zlomené alebo poškodené niektoré súčiastky, ktoré by mohli negativne ovplyvňovať správne fungovanie ručného elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymenít. Veľa nehôd bolo spósobených nedostatočnou údržbou elektrického náradia.
▶ Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu k zablokovaniu a l'ahšie sa dajú viest.
Slovensky | 129
Používajte ručné elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podľa týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zohľadnite konkrétne pracovné podmienky a činnosť, ktorú budete vykonávať. Používanie ručného elektrického náradia na iný účel ako na predpísané použitie môže viesť k nebezpečným situáciám.
Servisné práce
▶ Ručné elektrické náradie dávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zabezpečí, že bezpečnosť náradia zostane zachovaná.
Bezpečnostné pokyny pre náradie na rezanie
Ochranný kryt, ktorý patrí k tomuto ručnému elektrickému náradiu, musí byť spol’ahlivo upevnený na náradí a musí byť nastavený tak, aby sa dosiahla maximálna miera bezpečnosti, t.j. brúsne teleso s mie byť otvorené proti obsluhujúcej osobe iba najmenšou možnou časťou. Postarajte sa o to, aby ste sa ani Vy ani iné osoby nenachádzali v rovine rotujúceho rezacieho kotúča.
Ochranný kryt musí chrániť obsluhujúcu osobu pred úlomkami brúsneho telesa a obrobku a pred náhodným kontaktom s brúsnym telesom.
Používajte pre svoje ručné elektrické náradie výlučne rovné zosilnené alebo diamantové rezacie kotůče. Samotná okolnosť, že príslušenstvo sa dá na ručné elektrické náradie upevnit, ešte neznamená, že to zaručuje jeho bezpečné používanie.
Prípustný počet obrátok pracovného nástroja musí byt minimálne taký vysoký ako maximálny počet obrátok uvedený na ručnom elektrickom náradí. Príslušenstvo, ktoré sa otáča rýchlejšie, ako je prípustné, by sa mohlo rozlámať a rozletieť po celom priestore pracoviska.
Brúsne telesá sa smú používať len pre odporúčanú oblast' používania, napríklad: Nikdy nesmiete používať bočnú plochu rezacieho kotúča na brúsenie. Rezacie kotúče sú určené na uberanie materiálu pomocou hrany kotúča. Bočné pôsobenie sily na tieto druhy brúsnych nástrojov môže spôsobit’ich zlomenie.
Vždy používajte nepoškodenú upínaciu prírubu správneho rozmeru a tvaru, ktorá sa hodí pre typ brúsneho kotúča, ktorý ste zvolili. Vhodná príruba podopiera brúsny kotúč a znižuje takto nebezpečenstvo zlomenia brúsneho kotúča.
Vonkajší priemer a hrúbka pracovného nástroja musia zodpovedať rozmerovým údajom uvedeným na ručnom elektrickom náradí. Nesprávne dimenzované pracovné nástroje nemôžu byť dostatočne odclonené a kontrolované.
Brúsne kotúče a príruby, ktoré chcete použit, musia presne pasovať na brúsne vreteno Vášho ručného elektrického náradia. Pracovné nástroje, ktoré presne nepasujú na brúsne vreteno ručného elektrického náradia, sa otáčajú nerovnomerne a velmi intenzívne vibrujú, čo môže mať za následok stratu kontroly nad náradím.
▶ Nepoužívajte žiadne brúsne kotúče, ktoré sú poškodené. Pred každým použitím brúsne kotúče prekontroluj-
te, či nie sú poškodené, či z nich nechýbajú úlomky, alebo či nemajú trhliny. Ked' Vám ručné elektrické náradie alebo brúsny kotůč spadli na zem, prekontrolujte, či nie je brúsny kotůč poškodený, alebo použite nejaký nepoškodený brúsny kotůč. Ked' ste prekontrolovali a upli brúsny kotůč, postarajte sa o to, aby ste sa v rovine rotujúceho brúsneho kotůča nenachádzali vy ani žiadne iné osoby, ktoré sa zdržiavaju v blízkosti Vášho pracoviska, a nechajte ručné elektrické náradie bežať jednu minútu naprázdno na maximálne obrátky. Poškodené brúsne kotůče sa počas tejto testovacej doby váčšinou zlomia.
Používajte osobné ochranné prostriedky. Podl’a druhu použitia náradia používajte ochranný štít na celú tvár, štít na oči alebo ochranné okuliare. Pokial’ je to primerané, používajte ochrannú dýchaciu masku, chrániče sluchu, pracovné rukavice alebo špeciálnu zásteru, ktorá Vás uchrání pred odletujúcimi drobnými čiastočkami brusiva a obrábaného materiálu. Predovšetkým oči treba chrániť pred odletujúcimi cudzími telieskami, ktoré vznikajú pri rôznom spôsobe používania náradia. Ochrana proti prachu alebo ochranná dýchacia maska musia predovšetkým odfiltrovať konkrétny druh prachu, ktorý vzniká pri danom druhu použitia náradia. Ked’ je človek dlhšiu dobu vystavený hlasnému hluku, môže utripieť stratu sluchu.
Zabezpečte, aby sa iné osoby nachádzali v bezpečnej vzdialenosti od Vášho pracoviska. Každá osoba, ktorá vstúpi do pracovného dosahu náradia, musí byť vybavená osobnými ochrannými pomôckami. Úlomky obrobku alebo zlomený pracovný nástroj môžu odletieť a spôsobit poranenie osób aj mimo priameho pracoviska.
▶ Pri vykonávaní takej práce, pri ktorej by mohol rezací nástroj natrafit' na skryté elektrické vedenia alebo zasiahnuť vlastnú prívodnú šnúru, držte náradie len za izolované plochy rukovátí. Kontakt s elektrickým vedením, ktoré je pod napátím, môže dostať pod napätie aj kovové súčiastky náradia a spôsobit' zásah elektrickým průdom.
Zabezpečte, aby sa prívodná šnúra nenachádzala v blízkosti rotujúcich pracovných nástrojov náradia. Ked' stratite kontrolu nad ručným elektrickým náradím, môže sa prerezať alebo zachytiť prívodná šnúra a Vaša ruka alebo Vaše predlaktie sa môžu dostať do kontaktu s rotujúcim pracovným nástrojom.
▶ Nikdy neodkladajte ručné elektrické náradie skôr, ako sa pracovný nástroj úplne zastaví. Rotujúci pracovný nástroj sa môže dostať do kontaktu s odkladacou plochou, následkom čoho by ste mohli stratiť kontrolu nad ručným elektrickým náradím.
Nikdy nemajte ručné elektrické náradie zapnuté vtedy, ked'ho prenášate na iné miesto. Náhodným kontaktom Vašich vlasov alebo Vášho oblečenia s rotujúcim pracovným nástrojom by sa Vám pracovný nástroj mohol zavřtať do tela.
Pravidelne čistite vetracie otvory svojho ručného elektrického náradia. Ventilátor motora vtahuje do telesa náradia prach a veľké nahromadenie kovového prachu by
130 | Slovensky
mohlo spôsobit vznik nebezpečného zásahu elektrickým prúdom.
Nepoužívajte toto ručné elektrické náradie v blízkosti horľavých materiálov. Odletujúce iskry by mohli tieto materiály zapálit.
Nepoužívajte žiadne také pracovné nástroje, ktoré potrebujú chladenie kvapalinou. Používanie vody alebo iných tekutých chladiacich prostriedkov môže mať za následok zásah elektrickým prúdom.
Spätný ráz a príslušné výstražné upozornenia
Spätný ráz je náhlou reakciou následkom zaseknutého (vzpriečeného) alebo zablokovaného brúsneho kotúča. Zaseknutie alebo zablokovanie má za následok prudké zastavenie rotujúceho pracovného nástroja. Takýmto spôsobom sa nekontrolované ručné elektrické náradie vymrští na zablokovanom mieste proti smeru otáčania pracovného nástroja.
Ked' sa napríklad brúsny (rezací) kotúč vzpriěci alebo zablokuje v obrobku, môže sa hrana brúsneho kotúča, ktorá je zapichnutá do obrobka, zachytiť v materiálí, a tým zapríčinit vylomenie brúsneho kotúča, alebo spôsobit spätný ráz ručného elektrického náradia. Brúsny kotúč sa potom pohybuje smerom k obsluhujúcej osobe alebo smerom od nej v závislosti od toho, aký bol smer otáčania kotúča na mieste zablokovania. Brúsne kotúče sa môžu v takomto pripade aj rozlomiť.
Spätný ráz je následkom nesprávneho alebo chybného použitia ručného elektrického náradia. Možno mu zabrániť pomocou vhodných preventívnych opatrení, ktoré popisujeme v nasledujúcom texte.
Ručné elektrické náradie vždy držte pevne a svoje telo a ruky udržiavajte vždy v takej polohe, aby ste vydržali prípadný spätný ráz náradia. Pri každej práci používajte prídavnú rukovat, akju máte k dispozícii, aby ste ma-li čo najväčšiu kontrolu nad silami spätného rázu a re-akčnými momentmi pri rozbehu náradia. Pomocou vhodných opatrení môže obsluhujúca osoba sily spätného rázu a sily reakčných momentov zvládnut.
Nikdy nedávajte ruku do blízkosti rotujúceho pracovného nástroja. Pri spätnom ráze by Vám mohol pracovný nástroj zasiahnuť ruku.
Vyhýbajte sa priestoru pred rotujúcim rezacím kotúčom a za ním. Spätný ráz vymrští ručné elektrické náradie v smere proti pohybu brúsneho kotúča na mieste blokovania.
Mimoriadne opatrne pracujte v oblasti rohov, ostrých hrán a pod. Zabráňte tomu, aby obrobok vymrštil pracovný nástroj proti Vám, alebo aby sa v čnom pracovný nástroj zablokoval. Rotujúci pracovný nástroj má sklon zablokovať sa v rohoch, na ostrých hranách alebo vtedy, keď je vyhođený. To spôsobí stratu kontroly nad náradím alebo jeho spätný ráz.
Nepoužívajte s týmto náradím žiaden pílový list s reťazou ani ozubený pílový list a takisto žiadne segmentované diamantové rezacie kotůče, ktoré majú medzery medzi segmentami văčšie ako 10 mm. Takéto druhy pra-
covných nástrojov často vyvolajú spätný ráz alebo spôsobujú stratu kontroly nad ručným elektrickým náradím.
Vyhýbajte sa zablokovaniu rezacieho kotúča alebo použitiu príliš veľkého prítlaku. Nevykonávajte náradím žiadne neprimerane hlboké rezy. Preťaženie rezacieho kotúča zvyšuje jeho namáhanie a náchylnosť na vzpričenie (zahranenie) alebo zablokovanie a tým zvyšuje aj možnosť vzniku spätného rázu alebo zlomenia brúsneho telesa.
Ak sa rezací kotúč zablokuje, alebo ak prerušite prácu, náradie vypnite a pokojne ho držte dovtedy, kým sa rezací kotúč úplne zastaví. Nikdy sa nepokúšajte vyberat' rezací kotúč z rezu vtedy, keď ešte beží, pretože by to mohlo mať za následok vyvolanie spätného rázu. Zistite pričinu zablokovania rezacieho kotúča a postarajte sa o jej odstránenie.
Nikdy nezapínajte znova ručné elektrické náradie do- vtedy, kým sa rezací kotúč nachádza v obrobku. Skôr ako budete opatrne pokračovať v reze, počkajte, kým dosiahne rezací kotúč maximálny počet obrátok. V opačnom prípade sa môže rezací kotúč zaseknút, vyskočit z obrobku alebo vyvolať spätný ráz.
▶ Vel'ké platne alebo vel'korozmerné obrobky pri rezaní podoprite, aby ste znížili riziko spätného rázu zablokovaním rezacieho kotúča. Vel'ké obrobky sa môžu prehnút následkom vlastnej hmotnosti. Obrobok treba podopriet na oboch stranách, a to aj v blízkosti rezu aj na hrane.
Mimoriadne opatrný bud'te pri rezaní výrezov do neznámych stien alebo do iných neprehl'adných miest. Zapichovaný rezací kotůč môže pri zarezaní do plynového alebo vodovodného potrubia, do elektrického vedenia alebo iných objektov spôsobit spátný ráz.
Đalšie výstražné upozornenia
Používajte ochranné okuliare.
Obrobok upevňujte a zaistujte pomocou zvierok alebo iným spôsobom na nejakej stabilnej podložke. Ked budete pridržiavať obrobok iba rukou, alebo si ho budete pritískat o svoje telo, zostane labilný, čo môže vyvolat stratu kontroly nad náradím.
Ruzívajte chrániče sluchu, ochranné okuliare, ochrannú dýchaciu masku a pracovné rukavice. Ako dýchaciu masku používajte minimálne polovičnú masku filtrujúci čiastočky prachu triedy FFP 2.
Používajte vhodné prístroje na vyhl'adávanie skrytých elektrickým vedení a potrubí, aby ste ich nenavřtali, alebo sa obrátte na miestne energetické podniky. Kontakt s elektrickým vodičom pod napätím môže spôsobit požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mať za následok explóziu. Preniknutie do vodovodného potrubia spôsobí vecné škody alebo môže mať za následok zásah elektrickým prúdom.
Slovensky | 131
Popis produktu a výkonu
Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny. Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobit požiar a/alebo tažké poranenie.
Vyklopte si láskavo vyklápaciu stranu s obrázkami produktu a nechajte si ju vyklopenú po celý čas, keď čítate tento Návod na používanie.
Používanie podl'a určenia
Toto ručné elektrické náradie je v spojení s vysávačom prachu triedy M s pevnou podložkou a s vodiacimi saňami a bez použitia vody určené predovšetkým na rezanie alebo drážkovanie do minerálnych materiálov, ako napr. železobetón, murivo a cestné povrchy.
Vyobrazené komponenty
Číslovanie jednotlivých komponentov sa vztahuje na vyobra- zenie elektrického náradia na grafickej strane tohto Návodu na používanie.
1 Rukovät (izolovaná plocha rukoväte)
2 Zámok
3 Uvolňovacie tlačidlo pre frézovaciu jednotku
4 Stupnica híbky rezu
5 Tlačidlo na nastavenie híbkového dorazu
6 Híbkový doraz
7 Vodiace valčeky
8 Šípka smeru otáčania
9 Aretačné tlačidlo vretena
10 Vypínač
18 Diamantový rezací kotúč*
19 Dištančné podložky
20 Upínacia matica
21 Kolíkový klúč pre upínaciu maticu*
*Zobrazené alebo popísané príslušenstvo nepatri celé do základnej výbavy produktu. Kompletné príslušenstvo nájdete v našom programe príslušenstva.
Technické údaje
| Drážkovacia fréza na drážkovanie do muriva | GNF 20 CA | GNF 35 CA | |
| Vecné číslo | 0 601 612 5.. | 0 601 621 7.. | |
| Menovitý príkon | W 900 1400 | ||
| Výkon | W 520 750 | ||
| Počet vol'nobežných obrátok | min^1 | 9300 | 9300 |
| max. priemer diamantových rezacích kotúčov | mm | 115 150 | |
| Práca s diamantovým rezacím kotúčom | |||
| – min. hrúbka rezacieho kotúča | mm | 1,6 | 2,0 |
| – max. hrúbka rezacieho kotúča | mm | 2,2 | 2,5 |
| Práca s dvoma diamantovými rezacími kotúčmi | |||
| – min. hrúbka rezacieho kotúča | mm | 2 x 1,6 | 2 x 2,0 |
| – max. hrúbka rezacieho kotúča | mm | 2 x 2,2 | 2 x 2,5 |
| Upínací otvor | mm | 22,2 22,2 | |
| Hlóbka drážky | mm | 0 - 20 0 - 35 | |
| Šírka drážky | mm | 7 - 23 7 - 39 | |
| Hmotnost podľa EPTA-Procedure 01:2014 | kg | 3,4 | 4,7 |
| Trieda ochrany | ☐/II | ☐/II | |
| Tieto údaje platia pre menovité napätie [U] 230 V. V takých pripadoch, ked’ má napätie odlišné hodnoty a pri vyhotoveniach, ktoré sú špecifické pre niektorú krajinu, sa môžu tieto údaje odlišovať. | |||
132 | Slovensky
Informácia o hlučnosti/vibráciách
| GNF 20 CA | GNF 35 CA | ||
| Namerané hodnoty zistované na základe normy EN 60745 (vápencový pieskovec). | |||
| Vyhodnotená hodnota hladiny hluku A výrobku je typicky | |||
| Hladina zvukového tlaku | dB(A) | 94 | 102 |
| Hladina akustického tlaku | dB(A) | 105 | 113 |
| Nepresnost merania K | dB | 3 | 3 |
| Používajte chrániče sluchu! | |||
| Celkové hodnoty vibrácií ah (suma vektorov troch smerov) a nepresnost merania K zistované podla normy EN 60745: | |||
| ah | m/s2 | =4,0 | =4,0 |
| K | m/s2 | =1,5 | =1,5 |
Úroveň kmitov uvedená v týchto pokynoch bola nameraná podľa meracieho postupu uvedeného v norme EN 60745 a možno ju používať na vzájomné porovnávanie elektronáradia. Hodí sa aj na predbežný odhad zaťaženia vibráciami. Uvedená hladina vibrácii reprezentuje hlavné druhy používania tohto ručného elektrického náradia. Pokiaľ sa ale bude elektronáradie používať na iné práce, s odlišným príslušenstvom, s inými nástrojmi alebo s nedostatočnou údržbou, može sa úroveň vibrácii líšít. To môže výrazne zvýšít zaťaženie vibráciami počas celej pracovnej doby.
Na presný odhad zaťaženia vibráciami počas určitého časového úseku práce s náradím treba zohl’adniť doby, počas ktorých je ručné elektrické náradie vypnuté alebo doby, keď náradie síce beží, ale v skutočnosti sa nepoužíva. To môže výrazne redukovať zaťaženie vibráciami počas celej pracovnej doby.
Na ochranu osoby pracujúcej s náradím pred účinkami zaťaženia vibráciami vykonajte d’alšie bezpečnostné opatrenia, ako sú napríklad: údržba ručného elektrického náradia a používaných pracovných nástrojov, zabezpečenie zachovania teploty rúk, organizácia jednotlivých pracovných úkonov.
Vyhlásenie o konformite
CE
Na vlastnú zodpovednosť vyhlasujeme, že dole popísaný výrobok „Technické údaje“ sa zhoduje s nasledujúcimi normami alebo normativnymi dokumentami: EN 60745, EN 50581 podľa ustanovení smerníc 2011/65/EÚ, 2014/30/EU, 2006/42/ES.
Súbor technickej dokumentácie (2006/42/ES) sa nachádza u:
Robert Bosch Power Tools GmbH, PT/ETM9, D-70538 Stuttgart
Henk Becker
Helmut Heinzelmann
Prach z niektorých materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov tvrdého dreva, minerálov a kovov môže byť zdraviu škodlivý. Kontakt s takýmto prachom alebo jeho vychovanie môže vyvolávať alergické reakcie a/alebo spôsobit’ ochorenie dýchacích ciest pracovníka, prípadne osób, ktoré sa nachádzajú v blízkosti pracoviska.
Určité druhy prachu, napr. prach z dubového alebo z bukového dreva, sa považujú za rakovinotvorné, a to predovšetkým spolu s d'alšími materiálmi, ktoré sa používajú pri spracovávaní dreva (chromitan, chemické prostriedky na ochranu dreva). Materiál, ktorý obsahuje azbest, smú opracovávať len špeciálne vyškolení pracovníci.
– Používajte podľa možnosti také odsávanie, ktoré je pre daný materiál vhodné.
— Postarajte sa o dobré vetranie svojho pracoviska.
– Odporúčame Vám používať ochrannú dýchaciu masku s filtrom triedy P2.
Dodržiavajte aj predpisy vlastnej krajiny týkajúce sa konkrétneho obrábaného materiálu.
▶ Vyhýbajte sa usadzovaniu prachu na Vašom pracovisku. Viaceré druhy prachu sa môžu l'ahko vzniet.
Používaný vysávač musí byť schválený na odsávanie kamenného prachu. Vhodné vysávače ponúka firma Bosch.
Elektrické náradie sa dá pripojit priamo na zásuvku univerzálneho vysávača Bosch, ktorý je vybavený dialkovým spúštaním. Pri spustení ručného elektrického náradia sa vysávač automaticky zapne.
- Používajte len odporúčané kombinácie vytvorené z drážkovacej frézy na drážkovanie do muriva a vysávača na prach
Slovensky | 133
triedy M. Iné kombinácie môžu spôsobovať horšie odsávanie a odlučovanie prachu.
– Dodržiavajte pokyny uvedené v návode na používanie vysávača týkajúce sa údržby a čistenia vysávača, vrátane čistenia filtrov. Zbernú nádobu na prach vysávača vyprázdnite hneď, ako sa naplní. Filtre vysávača pravidelne čistite a filtre vždy do vysávača kompletne založte.
- Používajte len odsávacie hadice určené firmou Bosch. Na odsávacej hadici nerobte žiadne úpravy. Ak sa dostanú do odsávacej hadice úlomky kameniva, okamžite prerušte prácu a odsávaciu hadicu ihned' vyčistite. Vyhýbajte sa prelamovaniu odsávacej hadice.
— Drážkovaciu frézu na drážkovanie do muriva používajte iba podľa určenia.
- Používajte len bezchybné, neopotrebované a ostré pracovné nástroje. Ked' sa výrazne zníži rýchlost postupu práce, znamená to, že pracovný nástroj je opotrebovaný.
– Dodržiavajte všeobecné bezpečnostné požiadavky na pracovisko na staveniskách.
- Postarajte sa o dobré vetranie.
- Zabezpečte si dostatok volného priestoru na prácu. Pri rezani dlhších drážok sa musí vysávač volne pohybovať, resp. ho treba zavčasu presunút.
- Používajte chrániče sluchu, ochranné okuliare, dýchaciu masku a prípadne aj pracovné rukavice. Ako dýchaciu masku používajte minimálne polovičnú masku filtrujúci čiastočky prachu triedy FFP 2.
- Na čistenie pracoviska používajte nejaký vhodný vysávač. Usadený prach nerozvirujte zametaním.
Pred každou prácou na ručnom elektrickom náradí vytiahnite zástrčku náradia zo zásuvky.
▶ Pri vkladaní alebo výmene diamantových rezacích kotúčov odporúčame používať pracovné rukavice.
▶ Pri práci sa môžu diamantové rezacie kotúče vel'mi rozpáliť, nedotýkajte sa ich preto skôr, kým dostatočne nevychladnú.
Používajte len rezacie kotúče, ktorá sú osadené diamantmi. Segmentované diamantové rezacie kotúče smú mat'len záporné rezacie uhly a medzery medzi segmentmi maximálne 10 mm.
Vyklopenie frézovacej jednotky
Pri výmene pracovného nástroja treba frézovaciu jednotku úplne vyklopiť. Postavte ručné elektrické náradie na pevnú podložku. Zámok 2 otočte napríklad pomocou konca rukováte kolíkového klůča 21 proti smeru pohybu hodinových ručičiek.
Demontáž upínacích prvkov (pozri obrázok A)
Stlačte aretačné tlačidlo vretena 9, ked' chcete brúsne vreteno zaaretovat.
Tlačidlo aretácie vretena stláčajte len vtedy, keď sa brúsne vreteno nepohybuje. Inak by sa mohlo ručné elektrické náradie poškodit.
Vyčistite brúsne vreteno 16 a všetky súčiastky, ktoré budete montovat.
Určenie šírky drážky
Šírka drážky je daná počtom dištančných podložiek 19 medzi oboma diamantovými rezacími kotúčmi 18 šírkou rezu diamantových rezacích kotúčov.
Šírka drážky = hrúbka dištančných podložiek + hrúbka diamantových rezacích kotúčov.
Toto ručné elektrické náradie môžete používať s jedným diamantovým rezacím kotúčom alebo s dvoma takýmito kotúčmi.
Montáž upínacích prvkov (pozri obrázok A)
Nasad'te upínaciu prírubu 17 na brúsne vreteno 16. Upínacia príruba musí svojím unášačom korektne dosadat na brúsnom vretene.
Nasad'te (namontujte) diamantový rezací kotúč 18 a dištančné podložky 19 na upínaciu prírubu 17.
Bez ohľadu na požadovanú širku drážky treba namontovať vždy všetky dodané dištančné podložky 19. Inak by sa mohol diamantový rezací kotúč 18 počas prevádzky ručného elektrického náradia uvoľniť a spôsobit niekomu poranenie.
Počet potrebných dištančných podložiek:
GNF 20 CA: 5 kusov hrúbky 4 mm
GNF 35 CA: 3 kusy s hrúbkou 4 mm a 4 kusy s hrúbkou 6 mm Medzi dvoma diamantovými rezacími kotúčmi 18 musí byť na- montovaná minimálne jedna dištančná podložka 19.
Pri montovaní diamantových rezacích kotúčov dávajte pozor na to, aby sa šípka smeru otáčania na diamantovom kotúči zhodovala so šípkou smeru otáčania ručného elektrického náradia (pozri šípku smeru otáčania na prevodovej hlave náradia).
Stlačte aretačné tlačidlo vretena 9, ked' chcete brúsne vreteno zaaretovať.
Naskrutkujte upínaciu maticu 20 a potom ju pomocou kolíkového klúča 21 dotiahnite.
Frézovaciu jednotku opät zaklopte na pôvodné miesto. Skontrolujte zaistenie frézovacej jednotky potiahnutím za rukoväť.
Pri práci s dvoma diamantovými rezacími kotúčmi 18 vymieňajte vždy naraz celý pár kotúčov.
Postup montáže vidno na grafickej strane tohto Návodu na používanie.
Prevádzka
Nastavenie híbky rezu
Nastavenie híbky rezu (predvol'ba) sa smie vykonávat len vtedy, ked' je ručné elektrické náradie vypnuté.
134 | Slovensky
Uvedenie do prevádzky
Všimnite si napätie siete! Napätie zdroja prúdu musí mať hodnotu zhodnú s údajmi na typovom štítku ručného elektrického náradia. Výrobky označené pre napätie 230 V sa smú používať aj s napätím 220 V.
Zapínanie/vypínanie
Pred zapnutím ručného elektrického náradia sa presvedčte, či frézovacia jednotka zaskočila v najvyššej polohe. Inak by sa mohli diamantové rezacie kotúče dotýkat obrobku a pri zapnutí by ste mohli stratit kontrolu nad ručným elektrickým náradím.
Ak chcete ručné elektrické náradie vypnút, uvoľnite vypínač 10 resp. v takom prípade, keď je zaaretovaný, nakrátko vypínač 10 stlačte vzadu dole a potom ho uvoľnite.
Pred použitím diamantové rezacie kotúče vždy dôkladne skontrolujte. Diamantový rezací kotúč musí byť bezchybne namontovaný a musí sa dať vol’ne otáčať. Vykonajte s nástrojom skúšobný chod bez zaťaženia v trvaní minimálne 1 minúta. Nepoužívajte žiadne diamantové rezacie kotúče, ktoré sú poškodené, neokrúhle alebo vibrujúce. Poškodené diamantové rezacie kotúče sa môžu pri práci roztrhnút a môžu spôsobiť poranenie osôb.
Obmedzenie rozbehového prúdu
Elektronické obmedzenie rozbehového prúdu obmedzuje výkon pri zapnutí ručného elektrického náradia a umožňuje jeho prevádzku v prúdovom obvode chránenom poistkou s hodnotou 16 A.
Konštantná elektronika
Konštantná elektronika udržiava počet obrátok pri voľnobehu a pri zaťažení na približne rovnakej úrovni, a tým zabezpečuje rovnomerný pracovný výkon náradia.
Ochrana proti preťaženiu
V prípade preťaženia sa motor náradia zastaví. Nechajte ručné elektrické náradie vychladnút chodom na maximálne obrátky bez zaťaženia v trvaní cca 30 sekúnd.
Ochrana proti opätovnému rozbehnutiu (GNF 35 CA)
Na opätovné uvedenie náradia do chodu prepnite vypínač 10 do vypnutej polohy a potom náradie znova zapnite.
Upozornenie: Pravidelne kontrolujte funkciu ochrany proti opátovnému rozbehu ručného elektrického náradia tak, že počas prevádzky dáte vytiahnuť zástrčku prívodnej šnúry zo zásuvky a hned' potom ju dáte zasunúť do zásuvky späť.
Pokyny na používanie
▶ Bud'te opatrný pri rezani drážok do nosných stien, pozri odsek „Pokyny k stavebnej statike“.
▶ Nezaťažujte ručné elektrické náradie do takej miery, aby sa zastavovalo.
Obrobok upnite v takom prípade, ked' nie je zabezpečený vlastnou hmotnosťou.
▶ Toto ručné elektrické náradie sa smie používať len na rezanie nasucho.
Chráňte rezací kotúč pred nárazom, úderom a pred mastnotou. Nevystavujte rezací kotúč bočnému tlaku.
- Nastavte híbku rezu, pozri odsek „Nastavenie híbky rezu“. Na vyrovnanie nepresností, ktoré vznikajú pri vylamovaní ryhy drážky, treba predvolit híbku rezu o cca 3 mm väčšiu, ako má byt požadovaná híbka drážky.
- Postavte ručné elektrické náradie vodiacimi valčekmi 7 na plochu, ktorú budete obrábať. Frézovacia jednotka sa musí nachádzat úplne v hornej polohe.
– Zapnite ručné elektrické náradie.
- Posuňte uvoľňovacie tlačidlo 3 smerom hore, aby ste uvoľnili aretáciu frézovacej jednotky. Zapichujte frézovaciu jednotku pomaly do materiálu.
– Miernym posuvom, ktorý zodpovedá obrábanému materiálu, ved'te ručné elektrické náradie za obe rukoväte.
– S týmto ručným elektrickým náradím treba vždy pracovať proti smeru otáčania kotúča. Inak hrozí nebezpečenstvo, že sa stane nekontrolovaným a vyskočí z rezu. Ručné elektrické náradie vedťe v smere šípky 8.
- V smere rezu sa môže ručné elektrické náradie bud posúvať zozadu alebo aj tahať spredu. Zvislé drážky sa dajú jednoducho rezať tahaním zhora smerom dole.
- Po skončení frézovania zaklopte za chodu náradia frézovaciu jednotku z drážky smerom hore tak, aby frézovacia jednotka v najvyššej polohe zaskočila.
Vypnite ručné elektrické náradie.
Nebrzdite dobiehajúce diamantové rezacie kotúče prítlakom na ich bočnú stenu.
- Pri práci sa môžu diamantové rezacie kotúče vel'mi rozpálit, nedotýkajte sa ich preto skôr, kým dostatočne nevychladnú.
Slovensky | 135

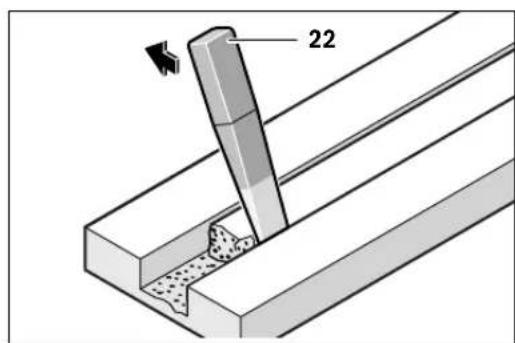

Ostatnú časť drážky vysekajte pomocou dodávaného vysekávacieho nástroja 22.
Rezy do oblúka sa nedajú robit, pretože diamantové rezacie kotúče by sa inak v materiáli vzpričili.
Doskovité materiály treba pri rezaní položit na pevnú podložku alebo je potrebné ich niečím podopriet.
Pri vyhotovovaní priechodných otvorov do steny napr. pomocou vrtacieho kladiva, sa môže zabrániť vypadnutiu materiálu na hornej ploche, keď sa tam predtým drážkovacou frézou na drážkovanie do muriva vyhotoví drážka s maximálnou híbkou rezu.
Ak budete rezať mimoriadne tvrdý materiál, napríklad betón s veľkým obsahom štrku, môže sa diamantový rezací kotúč prehriať, a následkom toho poškodiť. Jednoznačným príznakom toho je veniec iskier, ktorý sa tvorí okolo bežiaceho diamantového rezacieho kotúča.
V takomto prípade prerušte rezanie a nechajte diamantový rezací kotúč bežat na krátku dobu na vol'nobeh s maximálnymi obrátkami, aby vychladol.
Viditel'né spomal'ovanie postupu práce a obiehajúci veniec is- kier sú signálom otupenia diamantového rezacieho kotúča.
Diamantový kotúč však môžete znova naostrit, a to krátkym rezom do abrazívneho materiálu, napríklad do pieskovca.

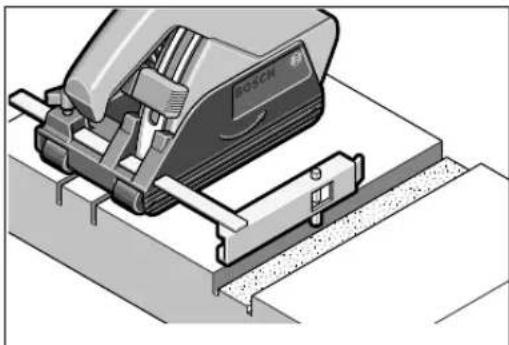

Paralelný doraz (GNF 20 CA)
Na frézovanie d'alších drážok paralelne k už existujúcej drážke zatlačte vodiaci čap 15 paralelného dorazu 14 smerom dole do existujúcej drážky a potom vykonajte frézovanie.
Pokyny k stavebnej statike
Robenie drážok do nosných stien podlieha norme DIN 1053 časť 1 alebo miestnym špecifickým zákonným ustanoveniam. Tieto predpisy bezpodmienečne dodržiavajte. Pred začiatkom práce sa porad’te so zodpovedným statikom, architektom alebo s kompetentným pracovníkom vedenia stavby.
Prípustná híbka rezu ako aj šírka reznej štrbiny závisia od dlžky rezu, od hrúbky steny a od použitého stavebného materiálu.
Údržba a servis
Údržba a čistenie
Ručné elektrické náradie a jeho vetracie štrbiny udržiavajte vždy v čistote, aby ste mohli pracovať kvalitne a bezpečne.
Po skončení práce demontujte upínacie prvky náradia a vyčistite všetky upínacie súčiastky a takisto ochranný kryt. Príslušenstvo skladujte a používajte starostlivo.
V prípade opotrebovania uhlíkov sa ručné elektrické náradie automaticky vypne. To sa 8 hodín predtým indikuje rozsvietením alebo blikaním servisného indikátora 11. Na vykonanie servisu treba ručné elektrické náradie zaslať do autorizovanej servisnej opravovne, adresy nájdete v odseku „Servisné stre-disko a poradenstvo pri použivaní“.
Ak je potrebná výmena privodnej šnúry, musí ju vykonať firma Bosch alebo niektoré autorizované servisné stredisko ručného elektrického náradia Bosch, aby sa zabránilo ohrozeniu bezpečnosti používateľa náradia.
Náhradné súčiastky
GNF 20 CA
Upínacia príruba 17 3 600 390 023
Dištančné podložky 4mm 19 3 609 202 041
Upínacia matica 20 3 603 345 005
GNF 35 CA
Upínacia príruba 17 3 609 202 039
Dištančné podložky 4mm 19 3 609 202 041
Dištančné podložky 6mm 19 3 609 202 042
Upínacia matica 20 3 609 202 040
Servisné stredisko a poradenstvo pri používaní
Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných súčiastok. Rozložené obrázky a informácie k náhradným súčiastkam nájdete aj na web-stránke:
www.bosch-pt.com
Tím poradcov Bosch Vám s radostou poskytne pomoc pri otázkach týkajúcich sa našich produktov a ich príslušenstva.
Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.
Slovakia
Na www.bosch-pt.sk si môžete objednať opravu Vášho stroja online.
Tel.: (02) 48 703 800
Fax: (02) 48 703 801
E-Mail: servis.naradia@sk.bosch.com
www.bosch.sk
Likvidácia
Ručné elektrické náradie, príslušenstvo a obal treba dať na recykláciu šetriacu životné prostredie.
Neodhadzujte ručné elektrické náradie do komunálneho odpadu!
136 | Magyar
Len pre krajiny EÚ:
Podľa Európskej smernice 2012/19/EÚ o starých elektrických a elektronických výrobkoch a podľa jej aplikácií v národnom práve sa musia už nepoužitelné elektrické produkty zbierať separovane a dať na recyk- láciu zodpovedajúcu ochrane životného prostredia.
Zmeny vyhradené.
Magyar
- Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.
- | Slovensky
- Bezpečnost osób
- Starostlivé používanie ručného elektrického náradia a manipulácia s ním
- Slovensky | 129
- Servisné práce
- Bezpečnostné pokyny pre náradie na rezanie
- | Slovensky
- Spätný ráz a príslušné výstražné upozornenia
- Đalšie výstražné upozornenia
- Slovensky | 131
- Popis produktu a výkonu
- Používanie podl'a určenia
- Vyobrazené komponenty
- | Slovensky
- Vyhlásenie o konformite
- CE
- Slovensky | 133
- Vyklopenie frézovacej jednotky
- Demontáž upínacích prvkov (pozri obrázok A)
- Určenie šírky drážky
- Montáž upínacích prvkov (pozri obrázok A)
- Prevádzka
- Nastavenie híbky rezu
- | Slovensky
- Uvedenie do prevádzky
- Zapínanie/vypínanie
- Obmedzenie rozbehového prúdu
- Konštantná elektronika
- Ochrana proti preťaženiu
- Ochrana proti opätovnému rozbehnutiu (GNF 35 CA)
- Pokyny na používanie
- Slovensky | 135
- Pokyny k stavebnej statike
- Údržba a servis
- Údržba a čistenie
- Náhradné súčiastky
- GNF 20 CA
- GNF 35 CA
- Servisné stredisko a poradenstvo pri používaní
- www.bosch-pt.com
- Slovakia
- Likvidácia
- | Magyar
- Len pre krajiny EÚ:
- Magyar
Značka : BOSCH
Model : GNF 35 CA Professional
Kategória : Zszywací stroj
