Zīmols	Bosch
Modelis	GNF 35 CA Professional
Kategorija	Skavotājs (rievu frēzmašīna)
Produkta veids	Rievu frēzmašīna minerālu materiālu griešanai un rievošanai
Nominālā absorbētā jauda	1400 W
Lietderīgā jauda	750 W
Brīvgaitas ātrums	9300 apgr./min
Maks. dimanta disku diametrs	150 mm
Rievas dziļums	0 – 35 mm (regulējams)
Rievas platums	7 – 39 mm (atkarībā no diskiem un paplāksnēm)
Barošana	230 V, tīkla, 50/60 Hz
Svars (EPTA)	4,7 kg
Aizsardzības klase	II (dubultā izolācija)
Skaņas spiediena līmenis	102 dB(A)
Skaņas intensitātes līmenis	113 dB(A)
Vibrācijas (kopējā vērtība)	4,0 m/s² (nenoteiktība K=1,5 m/s²)
Galvenās funkcijas	Sausa dzelzsbetona, mūra, ceļa segumu griešana un rievošana
Apkope un tīrīšana	Regulāri tīrīt ventilācijas atveres; pēc lietošanas izjaukt un tīrīt stiprinājuma ierīces
Drošība	Izlasīt brīdinājumus; valkāt IAL (aizsargbrilles, FFP2 masku, cimdus); lietot aizsargierīci
Rezerves daļas	Darbarīka atloks (3 609 202 039), paplāksnes (4 mm: 3 609 202 041, 6 mm: 3 609 202 042), uzgrieznis (3 609 202 040)
Remontējamība	Bosch pēcpārdošanas serviss; remonts ar kvalificētu personālu un oriģinālajām detaļām
Preces numurs	0 601 621 7..
Atbilstoša lietošana	Minerālu materiālu griešana/rievošana bez ūdens

Bieži uzdotie jautājumi - GNF 35 CA Professional BOSCH

Kādus materiālus es varu apstrādāt ar Bosch GNF 35 CA?

Instruments ir paredzēts minerālu materiālu, piemēram, dzelzsbetona, mūra vai ceļa segumu, griešanai un rievošanai, neizmantojot ūdeni.

Kādu aizsardzību man jālieto darba laikā?

Vienmēr valkājiet aizsargbrilles, putekļu masku ar FFP2 klasi, dzirdes aizsardzību un cimdus. Ieteicams lietot sejas aizsargu.

Kā noregulēt griešanas dziļumu?

Nospiediet dziļuma ierobežotāja regulēšanas pogu (5) un bīdiet ierobežotāju (6) uz vēlamo iedaļu. Atlaidiet pogu, lai to nofiksētu. Veiciet šo regulēšanu bez sprieguma.

Ko darīt motora pārslodzes gadījumā?

Motors apstājas automātiski. Ļaujiet instrumentam darboties tukšgaitā ar pilnu ātrumu apmēram 30 sekundes, lai to atdzesētu pirms turpināšanas.

Kā nomainīt dimanta diskus?

Atvienojiet instrumentu. Nolieciet frēzēšanas bloku. Izmantojiet vārpstas bloķētāju (9) un atskrūvējiet uzgriezni (20) ar tapu atslēgu. Salieciet apgrieztā secībā, ievērojot griešanās virzienu.

Vai es varu izmantot instrumentu ar vienu disku?

Jā, jūs varat izmantot vienu vai divus dimanta diskus. Minimālais diska biezums ir 2,0 mm un maksimālais ir 2,5 mm.

Kā tīrīt instrumentu pēc lietošanas?

Izņemiet kontaktdakšu. Tīriet ventilācijas atveres ar otu. Izjauciet stiprinājuma ierīces un rūpīgi notīriet tās. Uzglabājiet piederumus sausā vietā.

Ko nozīmē servisa indikators (11)?

Servisa indikators iedegas vai mirgo apmēram 8 stundas pirms automātiskas izslēgšanās suku nodiluma dēļ. Instruments jānosūta uz Bosch pēcpārdošanas servisu apkopei.

Vai instruments ir piemērots rievām nesošajās sienās?

Jā, bet stingri ievērojiet DIN 1053 1. daļu vai vietējos noteikumus. Pirms darba uzsākšanas konsultējieties ar inženieri.

Kur atrast rezerves daļas?

Rezerves daļas ir pieejamas Bosch pēcpārdošanas servisā vai vietnē www.bosch-pt.com. Pasūtiet tiešsaistē vai sazinieties ar klientu servisu.

LIETOŠANAS INSTRUKCIJA GNF 35 CA Professional BOSCH

Iv Instrukcijas originaladā

It Originali instrukcija

ar العربية

Latviešu ....Lappuse 227

Vispārējie drošības noteikumi darbam ar elektroinstrumentiem

BRÍDINÁJUMS

Uzmanīgi izlasiet visus drošības noteikumus. Šeit sniegto drošības

noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.

Turpmākajā izklāstā lietotais apzīmējums „elektroinstruments“ attiecas gan uz tikla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).

Drošība darba vietā

▶ Sekojiet, lai darba vieta būtu tīra un sakārtota. Nekārtīgā darba vietā un sliktā apgaismojumā var viegli notikt nelaimes gadījums.
▶ Nelietojiet elektroinstrumentu eksplozīvu vai ugunsnedrošu vielu tuvumā un vietās ar paaugstinātu gāzes vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirkstelø, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
Lietojot elektroinstrumentu, neļaujiet nepiederošām personām un jo īpaši bērniem tuvoties darba vietai. Ci-tu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošiba

Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrikst nekādā veidā mainit. Nelietojiet kontakt-dakšas salāgotājus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma kēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ľauj samazināt elektriskā trieciena saņemšanas risku.
Darba laikā nepieskarieties sazemētiem priekšmetiem, piemēram, caurulēm, radiatoriem, plītīm vai le-dusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.
▶ Nelietojiet elektroinstrumentu lietus laikä, neturiet to mitrumä. Mitrumam ieklüstot elektroinstrumentä, pieaug risks sanemt elektrisko triecienu.
▶ Nenesiet un nepiekariet elektroinstrumentu aiz elektrokabela. Neraujiet aiz kabela, ja vēlaties atvienot instrumentu no elektrotikla kontaktligzdas. Sargājiet elektrokabeli no karstuma, ellas, asām škautnēm un elektroinstrumenta kustīgajām dalām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskajam triecienam.
Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienigi tādus pagarinātājkabelus, kuru lietošana ārpus telpām ir atļauta.

Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās risks saņemt elektrisko triecienu.

▶ Ja elektroinstrumentu tomër nepieciešams lietot vietäs ar paaugstinätu mitrumu, izmantojiet tä pievienošanai noplüdes strāvas aizsargreleju. Lietojot noplüdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

Personiskā drošība

Darba laikā saglabājiet paškontroli un rikojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai atrodaties alkohola, narkotiku vai medikamentu izraisītā reibumā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.

Izmantojiet individuālos darba aizsardzības līdzekļus. Darba laikā nēsājiet aizsargbrilles. Individuālo darba aizsardzības līdzekļu (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) pielietošana atbilstoši elektroinstrumenta tipam un veicamā darba raksturam lauj izvairīties no savainojumiem.

▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotiklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums.

Dba laikā izvairieties ienemt neērtu vai nedabisku kermena stāvokli. Vienmēr ieturiet stingru stāju un centieties saglabāt lidzsvaru. Tas atvieglo elektroinstrumenta vadību neparedzētas situācijās.

Izvēlieties darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet matus, apgērbu un aizsargcimdus elektroinstrumenta kustīgajām dalām. Elektroinstrumenta kustīgajās dalās var iekerties valīgas drēbes, rotaslietas un gari mati.

▶ Ja elektroinstrumenta konstrukcija lauj tam pievienot arējo putekļu uzsūkšanas vai savākšanas/uzkrāšanas ierīci, sekojiet, lai tā būtu pievienota un pareizi darbotos. Pielietojot putekļu uzsūkšanu vai savākšanu/uzkrāšanu, samazinās to kaitigā ietekme uz strādājošās personas veselību.

Saudzējoša apiešanās un darbs ar elektroinstrumentiem

▶ Nepārslogojiet elektroinstrumentu. Katram darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālas slodzes.
▶ Nelietojiet elektroinstrumentu, ja ir bojāts tā ieslē-dzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bistams lietošanai un to nepieciešams remontēt.
▶ Pirms elektroinstrumenta apkopes, regulēšanas vai darbinstrumenta nomaiņas atvienojiet tā kontakt-

228 | Latviešu

dakšu no barojoša elektrotikla vai iznemiet no tā akumulatoru. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.

▶ Ja elektroinstruments netiek lietots, uzglabājiet to pie-merotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rikoties vai nav iepazinušas ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
Rūpīgi veiciet elektroinstrumenta apkalpošanu. Pārbaudiet, vai kustigās daļas darbojas bez traucējumiem un nav iespiestas, vai kāda no daļam nav salauzta vai bojāta, vai katra no tām pareizi funkcionē un pilda tai paredzēto uzdevumu. Nodrošiniet, lai bojātās daļas tiktu savlaicīgī nomainītas vai remontētas pilnvarotā re-monta darbnicā. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
Savlaicigi notiriet un uzasiniet griezošos darbinstrumentus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, lauj strādāt daudz ražigāk un ir vieglāk vadāmi.
Lietojiet vienīgi tādus elektroinstrumentus, papild-piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ŋnemot vērā ari konkrētos darba apstāklus un pielietojuma īpatnības. Elektro-instrumentu lietošana citiem mērkiem, nekā tiem, kuriem to ir paredzējusi ražotājfirma, ir bīstama un var novest pie neparedzamām sekām.

Apkalpošana

Nodšiniet, lai elektroinstrumenta remontu veiktu kvalificėts personās, nomainai izmantojot originālās rezerves daļas un piederumus. Tikai tā iespējams panākt un saglabāt vajadzīgo darba drošības limeni.

Drošības noteikumi griešanas slipmašinām

Kopā ar elektroinstrumentu piegādātais aizsargpār-segs stingri jānostiprina un jānoregulē tādā stāvokli, lai tiktu panākta maksimāla darba drošība, t.i., lai lietotā- ja virzienā būtu vērsta pēc iespējas mazāka slīpēšanas darbinstrumenta nenosegtā daļa. Nestāviet un neļau- jiet atrasties tuvumā esošajām personām pret rotējošā slīpēšanas diska rotācijas plakni. Aizsargpārsega uzdevums ir pasargāt lietotāju no lidojošajām atlūzām un nejau- šas saskaršanās ar slīpēšanas disku.
▶ Lietojiet kopā ar elektroinstrumentu vienīgi taisnus griešanas diskus ar pastiprinošiem elementiem vai dimanta griežējmalu. lespēja nostiprināt piederumu uz elektroinstrumenta vēl negarantē tā drošu lietošanu.
▶ lestiprināmā darbinstrumenta pieļaujamajam griešanās ātrumam jābūt ne mazākam par elektroinstrumenta lielāko norādīto griešanās ātrumu. Piederums, kas griežas ātrāk, nekā pieļaujams, var salūzt un tikt mests prom.
▶ Slipēšanas darbinstrumentus drīkst lietot tikai tādiem mērkiem, kādiem tie ir paredzēti. Piemēram, neizman-tojiet slipēšanai griešanas diska sānu virsmas. Grieša-

nas diski ir piemēroti materiāla griešanai tikai ar ārējo grie- zējmalu. Spiediens uz sānu virsmām var salauzt šos dar- binstrumentus.

Kopā ar izvēlēto slīpēšanas disku izmantojiet vienīgi nebojātu piemērota izmēra balstpaplāksni. Piemērota balstpaplāksne droši balsta slīpēšanas disku un samazina tā salūšanas iespēju.
▶ Darbinstrumentu ārėjam diametram un biezumam jāat-bilst elektroinstrumenta konstrukcijai un izmēriem. Ja darbinstrumenta izmēri ir izvēlēti nepareizi, tas pilnībā nenovietojas zem aizsargpārsega un darba laikā apgrūtina instrumenta vadību.
Slipēšanas diskam un balstpapläksnei precīzi jānovietojas uz elektroinstrumenta darbvārpstas. Darbinstrumenti, kas precīzi neatbilst elektroinstrumenta darbvārpstas konstrukcijai, nevienmērīgi griežas, loti spēcīgivibrē un var izraisīt kontroles zaudēšanu pār elektroinstrumentu.
▶ Nelietojiet bojātus slīpēšanas diskus. Ik reizi pirms elektroinstrumenta lietošanas pārbaudiet, vai slīpēšanas diski nav nodrupuši vai ieplaisājuši. Ja elektroinstruments vai slīpēšanas disks ir kritis no zināma augstuma, pārbaudiet, vai tas nav bojāts, vai arī izmantojiet darbam nebojātu slīpēšanas disku. Pēc slīpēšanas diska apskates un iestiprināšanas darbiniet elektroinstrumentu vienu minūti ilgi ar maksimālo griešanās ātrumu, turot to tā, lai rotējošā slīpēšanas diska rotācijas plakne nešķersotu Jūsu vai citu tuvumā esošo personu atrašanās vietu. Bojātie slīpēšanas diski šādas pārbaudes laikā parasti salūst.
Lietojiet individuālos darba aizsardzības līdzekļus. Atkaribā no veicamā darba rakstura izvēlieties pilnu sejas aizsargu, noslēdzošās aizsargbrilles vai parastās aizsargbrilles. Lai aizsargātos no lidojošajām slipēšanas darbinstrumenta un apstrādājamā materiāla daļinām, pēc vajadzības lietojiet putekļu aizsargmasku, ausu aizsargus un aizsargcimdus vai arī īpašu priekšautu. Lietotāja acis jāpasargā no lidojošajiem svešķermeniem, kas dažkārt rodas darba gaitā. Putekļu aizsargmaskai vai respiratoram jāpasargā lietotāja elpošanas celļi no putekļiem, kas veidojas darba laikā. Ilgstoši atrodoties stipra trokšņa iespaidā, var rasties paliekoši dzirdes traučējumi.
▶ Sekojiet, lai citas personas atrastos droša attālumā no darba vietas. Ikvienam, kas atrodas darba vietas tuvumā, jālieto individuālie darba aizsardzības līdzekļi. Apstrādājamā priekšmeta atlūzas vai salūzuša darb-instrumenta daļas var lidot ar ievērojamu ātrumu un nodarīt kaitėjumu cilvéku veselībai arī ievērojamā attālumā no darba vietas.
Darba laikā turiet elektroinstrumentu tikai aiz izolētajām virsmām, jo tajā iestiprinātais darbinstruments var skart slēptus elektriskos vadus vai paša instrumenta elektrokabeli. Darbinstrumentam skarot spriegumnesošus vadus, spriegums nonāk arī uz instrumenta metāla daļām un var būt par cēloni elektriskajam triecienam.
▶ Sekojiet, lai elektrokabelis nenonäktu rotëjošo darbinstrumentu tuvumä. Zaudëjot kontroli pär instrumentu, elektrokabelis var tikt pärgriezts vai iekerties, kä rezul-

Latviešu | 229

tātā lietotāja roka var saskarties ar rotējošo darbinstrumentu.

▶ Nenovietojiet elektroinstrumentu, iekams tajā iestiprinātais darbinstruments nav pilnīgi apstājies. Rotējošais darbinstruments var skart balsta virsmu, kā rezultātā elektroinstruments var klūt nevadāms.
▶ Nedarbiniet elektroinstrumentu laikā, kad tas tiek pārvietots. Lietotāja apgērbs vai mati var nejauši nonākt saskarē ar rotējošo darbinstrumentu un iekerties tajā, izraisot darbinstrumenta saskaršanos ar lietotāja kernenii.
▶ Regulāri tīriet elektroinstrumenta ventilācijas atveres. Dzinēju ventilējošā gaisa plūsma ivelk puteklus instrumenta korpusā, bet liela metāla puteklu daudzuma uzkrāšanās var būt par cēloni elektrotraumai.
▶ Nelietojiet elektroinstrumentu ugunsnedrošu materiā-lu tuvumā. Lidojošās dzirksteles var izraisīt šādu materiālu aizdegšanos.
▶ Nelietojiet darbinstrumentus, kuriem jäpievada dzesëjošais škidrums. Údens vai citu škidro dzesëšanas līdzeklu izmantošana var būt par cēloni elektriskajam triecienam.

Atsitiens un ar to saistitie norādījumi

- Atsitiens ir specifiska instrumenta reakcija, pëkšni iekeroties vai iestrëgstot rotëjošam slipëšanas diskam. Rotëjošā darbinstrumenta iekeršanās vai iestrëgšana izsauc tā pëkšņu apståšanos. Tā rezultātā elektroinstruments nekontrolējami pārvietojas virzienā, kas ir pretējs darbinstrumenta aploces pārvietošanās virzienam iestrëgšanas vietā.

Piemēram, ja slīpēšanas disks iekeras vai iestrēgst apstrādājamajā priekšmetā, tajā iegremdētā diska mala var atlūzt vai izraisit atsitienu. Sādā gadījumā slīpēšanas disks pārvietojas lietotāja virzienā vai arī prom no viņa, atkarībā no diska aploces pārvietošanās virziena attiecībā pret apstrādājamo priekšmetu. Turklāt slīpēšanas disks var salūzt. Atsitiens ir sekas elektroinstrumenta nepareizai vai neprasmīgai lietošanai. No tā var izvairīties, ievērojot zināmus piesardzības pasākumus, kas aprakstīti turpmākajā izklāstā.

▶ Stingri turiet elektroinstrumentu un ienemiet tädu kermena un roku stävokli, kas vislabäk lautu pretoties atsitiena spëkam. Vienmër izmantojiet papildrokturi, kas lauj optimäli kompensët atsitienu vai reaktivo griezes momentu un saglabät kontroli pär instrumentu. Veicot zinâmus piesardzibas pasäkumus, lietotäjs jebkurä situäcijä spëj efektivi pretoties atsitienam un reaktivajam griezes momentam.
▶ Netuviniet rokas rotējošam darbinstrumentam. Atsitiena gadījumā darbinstruments var skart ari lietotāja roku.
- izvairieties atrasties rotējošā griešanas diska priekšā vai aiz tā. Atsitiena gadījumā elektroinstruments pārvietojas virzienā, kas pretējs griešanas diska aploces kustības virzienam iestrēgšanas vietā.
▶ levērojiet īpašu piesardzību, strādājot stūru un asu ma-lu tuvumā. Nepieļaujiet, lai darbinstreuments atlektu no apstrādājamā priekšmeta vai iestrēgtu tajā. Saskaroties ar stūriem vai asām malām, rotējošais darbinstreuments izliecas un atlec no apstrādājamā priekšmeta vai

iestrėgst tajā. Tas var būt par cēloni kontroles zaudēšanai pār elektroinstrumentu vai atsitienam.

▶ Neiestipriniet elektroinstrumenta zāga asmeņus ar zobiem, kā arī segmentveida dimanta diskus, kuru izgriezumi ir platāki par 10 mm. Šādu darbinstrumentu izman-tošana bieži ir par cēloni atsitienam vai kontroles zaudēšanai pār elektroinstrumentu.
▶ Nepiełjiet grieśanas diska iestręgšanu un neizdariet uz to pārāk lielu spiedienu. Neveidojiet pārāk dzilus griezumus. Grieśanas diska pārslodze izraisa spriedzes pastiprināšanos tajā un sāniskas izliekšanās vai iestręgšanas varbūtību, kā rezultātā palielinās atsitiena vai slīpēšanas darbinstrumenta salūšanas iespēja.
Gadijumā ja iestrēgst griešanas disks vai tiek pārtraukts darbs, izslēdziet instrumentu un turiet to ne-kustīgi, līdz disks ir pilnigi apstājies. Nemēginiet izvilkt vēl rotējošu griešanas disku no griezuma, jo šādai rīcībai var sekot atsitiens. Noskaidrojet un novērsiet iestrēgšanas cēloni.
Neieslēdziet elektroinstruatu no jauna, ja tajā iestiprinātais darbinstruments atrodas griezuma vietā. Pēc ieslēgšanas nogaidiet, lidz darbinstruments sasniedz pilnu griešanās ātrumu, un tikai tad uzmanīgi turpiniet griešanu. Pretējā gadījumā griešanas disks var iekerties griezumā vai izlekt no tā, kā arī var notikt atsi- tiens.
Lai samazinātu atsitiena risku, iestrēgstot griešanas diskam, atbalstiet griežamā materiāla loksnes vai liela izmēra apstrādājamos priekšmetus. Lieli priekšmeti var saliekties paši sava svara iespaidā. Apstrādājamais priekš-mets jāatbalsta abās pusēs – gan griezuma tuvumā, gan arī priekšmeta malā.
▶ levērojiet īpašu piesardzību, veidojot padzilinājumus sienās vai citos objektos, kas nav aplūkojami no abām pusēm. legremdėjot griešanas disku materiālā, tas var skart gāzes vadu, ūdensvadu, elektropārvades līniju vai citu objektu, kas savukārt var izraisīt atsitienu un/vai būt par cēloni savainojumam.

Papildu drošibas noteikumi

Nēsājiet aizsargbrilles.

Ar skrūvspīlu vai citu stiprinājuma ieriču palīdzību stingri nostipriniet apstrādājamo priekšmetu uz stabila pamata. Ja apstrādājamais priekšmets tiek turēts ar roku vai piespiests ar kerneni, tas nav stabils un darba gaitā var pārvietoties, kā rezultātā var tikt zaudēta kontrole pār elektroinstrumentu.
▶ Nësäjiet ausu aizsargus, aizsargbrilles, putekļu aizsargmasku un aizsargcimdus. Izmantojiet putekļu aizsargmasku, kas ir efektivitätes ziņā neatpaliek no dalīņas filtrējošas klases FFP 2 pusmaskas.
- Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu neškērso slēptas komunālapgādes lini-

230 | Latviešu

jas, vai arī griezieties pēc konsultācijas vietējā komunālās saimniecības iestādē. Darbinstrumenta saskaršanās ar elektropārvades līniju var izraisīt aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes pārvades līnijā var izraisīt sprādzīenu. Darbinstrumentam skarot udensvada cauruli, var tikt bojātas materiālās vērtības, kā arī strādājošā persona var saņemt elektrisko triecienu.

▶ Pēc darba operācijas beigām nepieskarieties griešanas diskam, pirms tas nav atdzisis. Darba laikā griešanas disks stipri sakarst.
Darba laikā stingri turiet elektroinstrumentu ar abām rokām un centieties ieturēt drošu stāju. Elektroinstrumentu ir drošāk vadīt ar abām rokām.

Izstrādājuma un tā darbības apraksts

Uzmanigi izlasiet visus drošibas noteikumus. Šeit sniegto drošibas noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Lüdzam atvērt atlokāmo lappusi ar elektroinstrumenta attēlu un turēt to atvērtu visu laiku, kamēr tiek lasīta lietošanas pa-mācība.

Pielietojums

Elektroinstruments ir paredzëts galvenokärt minerälmateriälu, piemëram, dzelzsbetona, mûra un ielas seguma plâkšņu griešanai un gropju veidošanai minëtajos materiâlos, to izmantojot kopā ar M klases putekļu uzsükšanai piemërotu putekļsūcēju, apstrādes gaitā nelietojot üdeni un nodrošinot elektroinstrumenta pamatnes ciešu kontaktu ar apstrādājamā materiāla virsmu.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē.

1 Rokturis (ar izolētu noturvirsmu)
2 Frēzēšanas bloka pārvietošanas ierobežotājs
3 Taustiņš frēzēšanas bloka defiksēšanai
4 Griešanas dziluma skala
5 Taustiņš dziluma ierobežotāja atbrīvošanai
6 Dziluma ierobežotājs
7 Pamatnes veltniši
8 Bulta pārvietošanas virziena norādīšanai
9 Taustiņš darbvārpstas fiksēšanai

10 leslēdzējs
11 Suku nolietošanās indikators (GNF 35 CA)
12 Uzsükšanas šljutene*
13 Uzsükšanas iscaurule

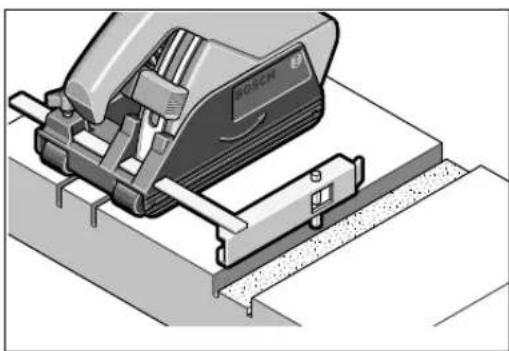

14 Paralēlā vadotne (GNF 20 CA) *
15 Paralēlās vadotnes kontaktstienis (GNF 20 CA) *

16 Darbvārpsta

17 Balstpaplāksne

18 Dimanta griešanas disks*

19 Distanceri

20 Piespiedējuzgrieznis

21 Divizcilnu uzgriežnu atsléga piespiedējuzgrieznim*

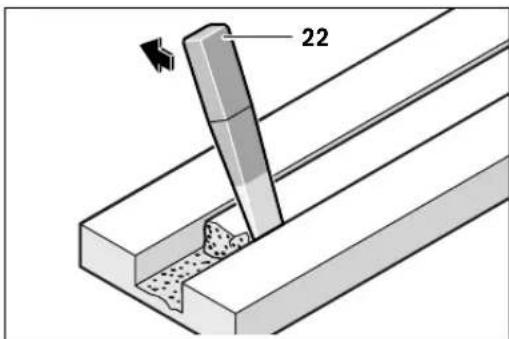

22 Instruments gropes tirišanai*

23 Bulta, kas norāda griešanās virzienu

*Seit attēlotie vai aprakstītie piederumi neietilpst standarta piegā des komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

Tehniskie parametri

Mūra gropju frēze		GNF 20 CA	GNF 35 CA
Izstrādājuma numurs		0 601 612 5..	0 601 621 7..
Nominālā patērējamā jauda		W 900 1400
Mehāniskā jauda		W 520 750
Griešanās ātrums brīvgaitā	min.1	9300	9300
Maks. dimanta griešanas disku diametrs	mm	115 150
Darbs ar vienu dimanta griešanas disku– Min. griešanas diska biezums– Maks. griešanas diska biezums	mm	1,6	2,0
	mm	2,2	2,5
Darbs ar diviem dimanta griešanas diskiem– Min. griešanas diska biezums– Maks. griešanas diska biezums	mm	2 x 1,6	2 x 2,0
	mm	2 x 2,2	2 x 2,5
stiprinājuma atveres diametrs	mm	22,2 22,2
Gropes dzilums	mm	0 - 20 0 - 35
Gropes platums	mm	7 - 23 7 - 39
Svars atbilstoši EPTA-Procedure 01:2014	kg	3,4	4,7
Elektroaizsardzības klase		☐/II	☐/II
Šādi parametri tiek nodrošināti pie nominālā elektrobarošanas sprieguma [U] 230 V. lekārtām, kas paredzētas citam spriegumam vai ir modificētas atbilstoši nacionalājiem standartiem, šie parametri var atšķirties.

Latviešu | 231

Informācija par troksni un vibrāciju

		GNF 20 CA	GNF 35 CA
Mērijumu rezultāti ir iegūti atbilstoši standartam EN 60745 (griežot kalkakmeni).
Instrumenta radītā pēc raksturliknes A izsvērtā troksņa parametru tipiskās vērtības ir šādas:
skaņas spiediena limenis	dB(A)	94	102
skaņas jaudas limenis	dB(A)	105	113
mērijumu izkliede K	dB	3	3
Nēsājiet ausu aizsargus!
Kopējā vibrācijas paātrinājuma vērtība ah(vektoru summa trijos virzienos) un izkliede K ir noteikta atbilstoši standartam EN 60745
ah	m/s^2	=4,0	=4,0
K	m/s^2	=1,5	=1,5

Šajā pamācībā norādītais vibrācijas līmenis ir izmērits atbil-stoši standartā EN 60745 noteiktajai procedūrai un var tikt lietots elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot arī vibrācijas radītās papildu slodzes iepriekšējai no-vertēšanai.

Šeit norādītais vibrācijas limenis ir attiecināms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tomēr tiek izmantots citiem pielietojuma veidiem, kopā ar citādiem piederumiem vai kopā ar atškīrīgim darbinstrumentiem, kā arī tad, ja tas nav pietiekošā apjomā apkalpots, instrumenta radītais vibrācijas limenis var atškīirties no šeit norāditās vērtības. Tas var būtiski palielināt vibrācijas radīto papildu slodzi zināmam darba laika posmam.

Lai precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam darba laika posmam, jāņem vērā ari laiks, kad elektroinstruments ir izslēgts vai ari darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var būtiski samazināt vibrācijas radīto papildu slodzi zināmam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, novērsiet roku atdzišanu un pareizi plānojiet darbu.

Atbilstības deklarācija CE

Mês ar pilnu atbildību paziņojam, ka sadalā „Tehniskie parametri“ aprakstītais izstrādājums atbilst šādiem standartiem vai normativajiem dokumentiem: EN 60745, EN 50581 kā arī direktivām 2011/65/ES, 2014/30/EU un 2006/42/EK.

Tehniskä lieta (2006/42/EK) no: Robert Bosch Power Tools GmbH, PT/ETM9, D-70538 Stuttgart

Henk Becker

▶ Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes šķirņu, minerālu un metālu putekljī var būt kaitīgi veselībai. Pieskaršanās šādiem putekljiem vai to ieelpošana var izraisīt alergiskas reakcijas vai elpošanas celu sa-slimšanu elektroinstrumenta lietotājam vai darba vietai tu-vumā esošajām personām.

Atsevišku materiālu putekļi, piemēram, putekļi, kas rodas, zāgējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi kīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemaņām.

• Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzsūkšanas metodi.
  — Darba vietai jäbüt labi ventilējamai.
• Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2.

levērojiet jūsu valstī spēkā esošos priekšrakstus, kas attie-cas uz apstrādājamo materiālu.

▶ Nepieļauji et putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.

Puteklsūcējam jābūt piemērotam akmens putekļu uzsūkša-nai. Šādi puteklsūcēji tiek ražoti firmā Bosch.

Elektroinstrumentu var tieši pievienot Bosch universālā puteklsūcēja papildu kontaktligzdai. Šis puteklsūcējs ir apgādāts ar tālvadības funkciju, tāpēc, ieslēdzot elektroinstrumentu, automātiski ieslēdzas arī puteklsūcējs.

Pievienojiet putekļu uzsūkšanas šļūteni 12 (papildpiederums) uzsūkšanas iscaurulei 13. Pievienojiet uzsūkšanas šļūtenes 12 otru galu putekļsūcējam (papildpiederums). Pārskats par iespējām pievienot putekļu uzsūkšanas šļūteni dažāda tipa putekļsūcējiem ir sniegts šīs pamācības beigās.

leteikumi mūra gropju frēzes lietošanai

Lai darba laikā samazinātu putekļu izdalīšanos, ievērojiet šā- dus noteikumus.

- Kopā ar mūra gropju frēzi lietojiet vienīgi firmas Bosch ieteikto puteklsūcēju, kas paredzēts M klases putekļu uzūkšanai. Citu puteklsūcēju lietošana var nenodrošināt pietiekošu putekļu savākšanu un gaisa attīrīšanu no tiem.

232 | Latviešu

• Veicot putek|sūcēja un tā filtra apkalpošanu un tīrīšanu, ievērojiet norāclijumus, kas sniegti putek|sūcēja lietošanas pamācībā. Iztukšojiet putek|u savākšanas tvertni tūlīt pēc tās piepildišanās. Regulāri tiriet putek|sūcēja filtru un vienmēr līdz galam ievietojiet filtru putek|sūcēja.
  Lietojiet vieniigi firmas Bosch ieteikto uzsükšanas šlūteni. Neveiciet ar uzsükšanas šlūteni nekādas manipulācijas. Ja uzsükšanas šlūtenē uzkrājas akmens drumslas, pārtrauciet darbu un nekavējoties iztīriet šlūteni. Nepielaujiet lūzumu veidošanos šlūtenē.
  — Aprikojiet mūra gropju frēzi vienīgi tādā veidā, kas atbilst tās pielietojumam.
  Lietojiet vienigi asus darbinstrumentus, kas ir nevainojamā stāvokli. Ja manāmi samazinās elektroinstrumenta darba ražiba. tas nozīmē, ka ir nodilis tajā iestiprinātais darbinstroments.
• levērojiet vispārējās prasības attiecībā uz darba vietas aprīkošanu būvlaukumos.
• Parūpējieties par labu gaisa apmainu darba vietā.
• Nodrošiniet, lai darba vieta būtu brīva. Veidojot garas gropes, puteklsūcējam brīvi jāpārvietojas kopā ar elektroinstrumentu vai ari jātiek pārvietotam vienlaicīgi ar to.
• Darba laikā nēsājiet ausu aizsargus, aizsargbrilles, putekļu aizsargmasku un, ja nepieciešams, arī aizsargcimdus. Kā putekļu aizsargmasku izmantojiet klases FFP 2 pusmasku, kas spēj aizturēt vismaz tikpat lielas daliņas, kādas veidojas apstrādes laikā.
• Darba vietas tīrīšanai lietojiet piemērotu puteklsūcēju. Slaucīšanas laikā novērsiet nosēdušos puteklu pacelšanos gaisā.

Dimanta griešanas disku iestiprināšana

• Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tä elektrokabela kontaktdakšu no barojošä elektrotikla kontaktligzdas.
• Dimanta griešanas disku iestiprināšanas un nomaiņas laikā ieteicams valkāt aizsargcimdus.
• Darba laikā dimanta griešanas disks stipri sakarst, tāpēc nepieskarieties tam, pirms disks nav atdzisis.
  Lietojiet tikai griešanas diskus ar dimanta pärklājumu. Segmentveida dimanta diskiem jābūt ar negatīvu griešanas leŋki un maksimālo atstarpi starp segmentiem 10 mm.

Frēzēšanas bloka pacelšana

Lai nomainitu darbinstrumentus, nepieciešams pilnigi pacelt frēzēšanas bloku. Šim nolūkam novietojiet elektroinstrumentu uz stingra pamata. Pagrieziet frēzēšanas bloka pārvietošanas ierobežotāju 2, piemēram, ar divu izcilņu atslēgas 21 kāta smailo galu pretēji pulksteņa rāditāju kustības virzienam.

- Lidz ar to frēzēšanas bloks atbrīvojas un atsperes spēka iedarbības rezultātā nekavējoties paceļas augšup.

Stiprinājuma paketes noņemšana (attēls A)

Lai fiksētu elektroinstrumenta darbvārpstu, nospiediet darb- vārpstas fiksēšanas taustiņu 9.

▶ Nospiediet darbvärpstas fiksëšanas taustiņu tikai laikā, kad elektroinstrumenta darbvärpsta negriežas.

Pretējā gadījumā elektroinstruments var tikt bojāts.

Atskrūvējiet piespiedējuzgriezni 20, lietojot divu izcilņu atslēgu 21, un tad pilnīgi noskrūvējiet piespiedējuzgriezni 20. Noņemiet distancerus 19 un balstpaplāksni 17.

Notīriet darbvārpstu 16 un pārējās stiprinājuma daļas.

Gropes platuma iestādīšana

Gropes platumu nosaka distanceru 19 skaits starp abiem dimanta griešanas diskiem 18 un dimanta griešanas disku veidoto griezumu platums.

Gropes platumu var aprēkināt šādi:

gropes platums = kopējais distanceru biezums + dimanta griešanas disku veidoto griezumu platums.

Gropes platuma iestādīšana ir parādīta attēlā „Tehniskie parametri“.

Elektroinstrumentu drīkst lietot kopā ar vienu vai diviem gri- šanas diskiem.

Stiprinājuma paketes salikšana (attēls A)

Novietojiet balstpaplāksni 17 uz darbvārpstas 16. Balstpaplāksnes savienojošajiem elementiem pareizi jānovietojas uz darbvārpstas.

Novietojiet dimanta griešanas diskus 18 un distancerus 19 uz balstpaplāksnes 17.

▶ Neatkarīgi no vēlamā gropes platuma, uz balstpaplāksnes vienmēr jānostiprina visi kopā ar elektroinstrumentu piegādātie distanceri 19. Dimanta griešanas diski 18 var darba laikā atskrūvēties un radīt savainojumus.

Nepieciešamo distanceru skaits

GNF 20 CA: 5 gabali ar biezumu aptuveni 4 mm

GNF 35 CA: 3 gabali ar biezumu aptuveni 4 mm un 4 gabali ar biezumu aptuveni 6 mm

Starp abiem dimanta griešanas diskiem 18 jäievieto vismaz viens distancers 19.

lestiprinot dimanta griešanas diskus, sekojiet, lai uz tiem attēlotās bultas virziens sakristu ar bultas virzienu uz elektroinstrumenta pārnesuma galvas, kas norāda darbvārpstas griešanas virzienu.

Lai fiksētu elektroinstrumenta darbvārpstu, nospiediet darb- vārpstas fiksēšanas taustinu 9.

Uzskrūvējiet piespiedējuzgriezni 20 un stingri pievelciet to ar divizcilnu uzgriežnu atslēgu 21.

Nolaidiet frēzēšanas bloku. Pārbaudiet, vai frēzēšanas bloks ir droši fiksējies, pavelkot to aiz roktura.

Strādājot ar diviem dimanta griešanas diskiem 18, vienmēr nomainiet tos pāri.

lestiprināšanas secība ir parādīta šīs pamācības ilustratīvajā lappusē.

Lietošana

Griešanas dziluma iestādīšana

▶ Griešanas dzilumu drīkst iestādīt tikai laikā, kad elektroinstruments ir izslēgts.

Vēlamo griešanas dzilumu var iestādīt ar dziluma ierobežotāja 6 palīdzību.

Latviešu | 233

Nospiediet dziljuma ierobežotāja defiksēšanas taustinu 5 un pārbīdiet dziljuma ierobežotāju 6 stāvokli, kas atbilst vēlama- jam griešanas dziljumam, vadoties pēc nolasījumiem uz grie- šanas dziljuma skalas 4. Atlaidiet taustinu 5.

Pārliecinieties, ka dziljuma ierobežotājs 6 ir fiksējies.

Uzsäkot lietošanu

▶ Pievadiet instrumentam pareizu spriegumu! Spriegumam elektrotiklā jāatbilst vērtibai, kas norādita instrumenta markejuma pläksnītė. Elektroinstrumenti, kas paredzēti 230 V spriegumam, var darboties ari no 220 V elektrotikla.

leslēgšana un izslēgšana

▶ Pirms elektroinstrumenta lietošanas pärliecinieties, ka tā frēzēšanas bloks ir fiksējies augšējā stāvokli. Pre-tējā gadījumā dimanta griešanas diski var pieskarties apstrādājamajam priekšmetam, kā rezultātā lietotājs ieslēgšanas brīdī var zaudēt kontroli pār elektroinstrumentu.

Lai ieslēgtu elektroinstrumentu, pabīdiet ieslēdzēju 10 uz priekšu.

Lai nostiprinātu ieslēdzēju 10, nospiediet ieslēdzēja 10 priekšējo daļu, līdz tas fiksējas ieslēgtā stāvokli.

Lai izslēgtu elektroinstrumentu, atlaidiet ieslēdzēju 10 vai ari nospiediet un atlaidiet ieslēdzēja 10 aizmugurējo daļu, ja tas ir bijis fiksēts ieslēgtā stāvokli.

Lai taupītu energiju, ieslēdziet elektroinstrumentu tikai tad, kad tas tiek lietots.

- Pirms lietošanas pārbaudiet dimanta griešanas disku. Dimanta griešanas diskam jābūt pareizi iestiprinātam un brīvi jāgriežas. Pārbaudiet dimanta griešanas disku, laujot tam bez slodzes rotēt vismaz 1 minūti. Nelietojiet bojātus, neapaļus vai vibrējošus dimanta griešanas diskus. Bojāti dimanta griešanas diski var salūst un radīt savainojumus.

Palaišanas strāvas ierobežošana

Elektroniskā palaišanas strāvas ierobežošanas ierīce ierobežo elektroinstrumenta jaudu palaišanas brīdī, ľaujot to darbināt no elektrotikla ar aizsardzības strāvu 16 A.

Elektroniskā gaitas stabilizēšana

Elektroniskais gaitas stabilizers uztur gandriz nemainīgu darbvārpstas griēšanās ātrumu, slodzei mainoties no brīvgaitas līdz maksimālajai vērtībai, kas ľauj stabilizēt apstrādes režīmu.

Aizsardzība pret pārslodzi

Pārslodzes gadījumā elektroinstrumenta dzinējs apstājas. Šā dā gadījumā atdzesējiet elektroinstrumentu, aptuveni 30 sekundes darbinot to brīvgaitā ar maksimālu griešanās āt- rumu.

Aizsardzība pret atkārtotu ieslēgšanos (GNF 35 CA)

Aizsardzība pret atkārtotu ieslēgšanos novērš elektroinstrumenta patvalīgu, nekontrolējamu ieslēgšanos, atjaunojoties sprieguma padevei pēc elektrobarošanas pārtraukuma.

Lai elektroinstrumentu iedarbinātu no jauna, pārvietojiet ieslēdzēju 10 stāvokli „lzslēgts“ un tad no jauna ieslēdziet elektroinstrumentu.

Piezime. Regulāri pārbaudiet, vai ierīce aizsardzībai pret atkārtotu ieslēgšanos pareizi darbojas; šim nolūkam elektroinstrumenta darbības laikā atvienojiet to no elektrotikla un pēc briža no jauna pievienojiet elektrotiklam.

Norādījumi darbam

▶ levērojiet piesardzību, veidojot gropes un padziļināju- mus nesošajās sienās, izlasiet sadaļu „Par sienu statis- ko noslodzi“.
▶ Nenoslogojiet instrumentu līdz tādai pakāpei, ka tā darbvārpsta pārtrauc griezties.
▶ Stingri nostipriniet apstrādājamo priekšmetu, ja tas droši nenoturas vajadzīgajā stāvokli ar savu svaru.
▶ Elektroinstrumentu dríkst izmantot tikai sausai griešanai, nelietojot üdeni.

Sargājiet griešanas disku no sitieniem, triecieniem un smēr- vielām. Nepakļaujiet griešanas disku sānu spiedienam.

• Iestādiet vēlamo griešanas dzilumu, kā norādīts sadalā „Griešanas dziluma iestādīšana“. Lai kompensētu neprecizitāti, kas rodas, izlaužot materiālu no gropes vidusdaļas, frēzēšanas dzilums jāiestāda aptuveni par 3 mm lielāks, nekā vēlamais gropes dzilums.
• Novietojiet elektroinstrumentu tā, lai tā pamatnes veltniši 7 atbalstītos pret apstrādājamā materiāla virsmu. Frēzēšanas blokam jābūt līdz galam paceltam augšup.
• leslédziet elektroinstrumentu.
• Lai atbrīvotu frēzēšanas bloku, pavelciet augšup defiksēšanas taustiņu 3. Lēni laidiet lejup frēzēšanas bloku, ie-gremdējot griešanas diskus materialā.
• Turot elektroinstrumentu aiz abiem rokturiem, vienmērīgi virziet to ar ātrumu, kas atbilst apstrādājamā materiāla īpašībām.
  Elektr oinstrumenta pārvietošanas virzienam vienmēr jābūt pretējam diska griešanās virzienam. Pretējā gadījumā pastāv atsitiena briesmas, t. i. griešanas disks var tiktpatva-ligi mests augšup un āra no griezuma. Pārvietojiet elektroinstrumentu bultas 8 virzienā.
• Darba laikā elektroinstrumentu var pārvietot, velkot vai stumjot griešanas virzienā. Veidojot vertikālas gropes, velciet elektroinstrumentu virzienā no augšas lejup ar nelielu spēku.
• Pēc darba operācijas beigām neizslēdziet elektroinstrumentu, bet vispirms paceliet tā frēzēšanas bloku, līdz tas fiksējas augšējā stāvokli.
  – Izslédziet elektroinstrumentu.

Pēc elektroinstrumenta izslēgšanas nemēginiet bremzēt rotējošo dimanta griešanas disku ar sānu spiedienu.

- Darba laikā dimanta griešanas disks stipri sakarst, tāpēc nepieskarieties tam, pirms disks nav atdzisis.

234|Latviešu

Ar gropes tīrīšanas instrumentu 22 izlauziet materiālu no gro- pes vidusdalas.

Elektroinstruments nav piemērots liektu gropju veidošanai, jo šādā gadījumā dimanta griešanas diski var iestrēgt apstrādā- jamajā materiālā.

Lai pārgrieztu materiāla plāksni, tā jānovieto uz stabilas, līdzenas virsmas vai droši jāatbalsta.

Ja nepieciešams izlauzt atvērumu mūra sienā, piemēram, ar perforatoru, sienas virsmas plaisāšanu atvēruma tuvumā iespējams novērst, pirms izlaušanas ar mūra gropju frēzi iefrēzējot maksimāla dziluma gropi gar atvēruma malām.

Griežot īpaši cietus materiālus, piemēram, betonu ar lielu grants saturu, dimanta griešanas disks var pārkarst un tikt bojāts. Par to liecina dzirksteļu aplis, kas uzklājas uz dimanta griešanas diska aploces.

Šādā gadījumā pārtrauciet griešanu un ľaujiet griešanas diskam atdzist, darbinot elektroinstrumentu brīvgaitā ar maksimālo griešanas ātrumu.

Manāma griešanas ātruma samazināšanās un dzirksteļu aplis, kas uzklājas uz diska aploces, norāda, ka griešanas disks ir kluvis neass. Disku var no jauna uzasināt, ar to neilgi griežot abrazīvu materiālu, piemēram, smilšakmeni ar krita piejauku-mu.

Paralēlā vadotne (GNF 20 CA)

Lai izveidotu gropes, kas ir paralēlas jau iepriekš iefrēzētajai gropei, nospiediet lejup kontaktstieni 15 uz paralēlās vadotnes 14, līdz tas ievietojas gatavajā gropē, un veiciet frēzēšanu.

Padzilinājumu un gropju ierikošanu ēku nesošajās sienās reglamentē standarta DIN 1053 pirmā daļa, kā arī attiecīgie citu valstu nacionālie standarti un noteikumi.

Šie standarti un noteikumi obligāti jāievēro. Pirms darbu sākšanas noteikti konsultējieties ar arhitektu, atbildīgo speciālistu būvstatikas jomā vai pašvaldības speciālistu, kas atbild par celtnes vai celtniecības objekta drošību.

Pielaujamais gropes dzilums un platums ir atkarīgs no gropes garuma, sienas biezuma un lietotā būvmateriāla.

Apkalpošana un apkope

Apkalpošana un tirišana

• Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tä elektrokabela kontaktdakšu no barojošä elektrotikla kontaktligzdas.
  ▶ Lai nodrošinātu ilgstošu un nevainojamu elektroinstrumenta darbību, uzturiet tīru tā korpusu un ventilācijas atveres.

Ik reizi pēc darba beigām izjauciet stiprinājuma paketi un notīriet visas iestiprināmās daļas, kā arī aizsargpārsegu.

Rūpīgi uzglabājiet un uzmanīgi lietojiet elektroinstrumenta piederumus.

Suku nolietošanās indikators 11 (GNF 35 CA)

Ja ir nolietojušas dzinēja ogles sukas, elektroinstruments automātiski izslēdzas. Tas notiek aptuveni 8 stundas pēc tam, kad iedegas vai sāk mirgot suku nolietošanās indikators 11. Šādā gadījumā elektroinstruments jānosūta apkalpošanai uz pilnvarotu klientu apkalpošanas iestādi, kā norādīts sadalā

„Klientu konsultāciju dienests un konsultācijas par lietošanu“. Ja nepieciešams nomainīt elektrotikla kabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai Bosch pilnvarotā elektroinstrumentu remonta darbnīcā, jo tā tiks saglabāts vajadzīgais darba drošības limenis.

Rezerves dalas

GNF 20 CA

Balstpapläksne 17 3 600 390 023

Distanceri 4 mm 19 3 609 202 041

Balstpaplāksne 17 3 609 202 039

Distanceri 4 mm 19 3 609 202 041

Distanceri 6 mm 19 3 609 202 042

Klientu konsultāciju dienests un konsultācijas par lietošanu

Klientu konsultāciju dienesta darbinieki atbildēs uz Jūsu jau-tājumiem par izstrādājuma remontu un apkalpošanu, kā arī par rezerves daļu iegādi. Izklājuma zimējumus un informāciju par rezerves daļām var atrast arī interneta vietnē:

www.bosch-pt.com

Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vis-

Lietuviškai | 235

labākajā veidā, sniedzot atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas atrodams uz elektroinstrumenta marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Dzelzavas ielā 120 S

LV-1021 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, to piederumi un iesainojuma materiāli jānogādā otrreizējai pāstrādei apkārtējai videi ne-kaitīgā veidā.

Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē!

Tikai ES valstim

Saskaņā ar Eiropas Savienības direktivu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām iericēm un šis direktivas atspoguļojumiem nacionalālaja likumdošanā, lietošanai nederīgie elektroinstrumenti jāsavāc atseviški un jānogādā otrei-

zējai pārstrādei apkārtējai videi nekaitīgā veidā.

Tiesības uz izmaiņām tiek saglabātas.

Lietuviškai

Saugos nuorodos
