Märke	Bosch
Modell	GNF 35 CA Professional
Kategori	Spårfräs
Produkttyp	Spårfräs för kapning och spårning av mineraliska material
Nominell ineffekt	1400 W
Avgångseffekt	750 W
Tomgångsvarvtal	9300 varv/min
Max. diameter diamantskivor	150 mm
Spårdjup	0–35 mm (justerbar)
Spårbredd	7–39 mm (beroende på skivor och brickor)
Strömförsörjning	230 V, nät, 50/60 Hz
Vikt (EPTA)	4,7 kg
Skyddsklass	II (dubbelisolering)
Ljudtrycksnivå	102 dB(A)
Ljudeffektnivå	113 dB(A)
Vibrationer (totalvärde)	4,0 m/s² (osäkerhet K=1,5 m/s²)
Huvudfunktioner	Torr kapning och spårning av armerad betong, murverk, vägbeläggning
Underhåll och rengöring	Rengör ventilationsöppningarna regelbundet; efter användning, demontera och rengör spännanordningarna
Säkerhet	Läs varningarna; använd personlig skyddsutrustning (glasögon, FFP2-mask, handskar); använd skyddsanordning
Reservdelar	Verktygsfläns (3 609 202 039), brickor (4 mm: 3 609 202 041, 6 mm: 3 609 202 042), mutter (3 609 202 040)
Reparationsmöjlighet	Bosch eftermarknadsservice; reparation av kvalificerad personal med originaldelar
Artikelnummer	0 601 621 7..
Avsedd användning	Kapning/spårning av mineraliska material utan vatten

Vanliga frågor - GNF 35 CA Professional BOSCH

Vilken typ av material kan jag bearbeta med Bosch GNF 35 CA?

Verktyget är utformat för kapning och spårning av mineraliska material som armerad betong, murverk eller vägbeläggning, utan vatten.

Vilket skydd ska jag bära under användning?

Bär alltid skyddsglasögon, ett dammskydd av klass FFP2, hörselskydd och handskar. Ansiktsskydd rekommenderas.

Hur ställer jag in skärdjupet?

Tryck på knappen för djupstoppsjustering (5) och tryck stoppet (6) till önskad skala. Släpp knappen för att låsa. Gör denna justering utan ström.

Vad gör jag vid motoröverbelastning?

Motorn stannar automatiskt. Låt verktyget gå på tomgång i full hastighet i cirka 30 sekunder för att kyla ner innan du fortsätter.

Hur byter jag diamantskivor?

Koppla bort verktyget. Vrid fräsenheten. Använd spindellås (9) och lossa muttern (20) med hylsnyckeln. Montera i omvänd ordning med hänsyn till rotationsriktningen.

Kan jag använda verktyget med en enda skiva?

Ja, du kan använda en eller två diamantskivor. Minsta tjocklek på en skiva är 2,0 mm och maximal är 2,5 mm.

Hur rengör jag verktyget efter användning?

Dra ur kontakten. Rengör ventilationsöppningarna med en pensel. Demontera spännanordningarna och rengör dem noggrant. Förvara tillbehör på en torr plats.

Vad betyder serviceindikatorn (11)?

Serviceindikatorn tänds eller blinkar ungefär 8 timmar före automatiskt stopp på grund av kolborstslitage. Verktyget måste då skickas till Bosch eftermarknadsservice för underhåll.

Är verktyget lämpligt för spår i bärande väggar?

Ja, men följ noga standarden DIN 1053 Del 1 eller lokala riktlinjer. Rådgör med en ingenjör innan du börjar.

Var hittar jag reservdelar?

Reservdelar finns hos Bosch eftermarknadsservice eller på webbplatsen www.bosch-pt.com. Beställ online eller kontakta kundtjänst.

BRUKSANVISNING GNF 35 CA Professional BOSCH

Allmänna säkerhetsanvisningar för elverktyg

WARNING

Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår

till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga person-skador.

Förvara alla varningar och anvisningar för framtida bruk.

Nedan använt begrepp "Elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

Arbetsplatssäkerhet

- Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor.

Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.

Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet

▶ Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.

Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.

- Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.

Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avständ från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt.

När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.

Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

Personsäkerhet

Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada.
▶ Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickpropen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.

74|Svenska

Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avständ från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar.
När elverktyg används med dammutsugnings- och -uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

Korrekt användning och hantering av elverktyg

▶ Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
- Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.
Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.
- Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.

Service

Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för kapslipmaskiner

Sprängskyddet måste monteras ordentligt på elverktyget och bör inställas så att högsta möjliga säkerhet uppnås, dvs den del av slipkroppen som är vänd mot användaren måste vara så liten som möjligt. Håll dig själv och andra personer utanför slipskivans rotationsplan. Sprängskyddet ska skydda användaren mot utslungade brottstycken från eller tillfällig kontakt med slipkroppen.
Använd endast med binding förstärkta eller diamantbelagda kapskivor för elverktyget. Även om tillbehör

kan fästas på elverktyget utgör detta ingen garanti för en riskfri användning.

Insatsverktygets tillåtna varvtal måste åtminstone motsvara det på elverktyget angivna högsta varvtalet. Tillbehör med en högre rotationshastighet kan brista och slungas ut.
Slipkroppar får användas endast för rekommenderade arbeten. t.ex.: Slipa aldrig med kapskivans sida. Kapskivor är avsedda för avverkning med skivans kant. Risk finns för att slipkroppen går sönder vid tryck från sidan.
För vald slipskiva ska alltid oskadade spännflänsar i rätt storlek användas. Lämpliga flänsar stöder slipskivan och reducerar sålunda risken för slipskivsbrott.
Insatsverktygets yttre diameter och tjocklek måste motsvara elverktygets dimensioner. Feldimensionerade insatsverktyg kan inte på betryggande sätt avskärmas och kontrolleras.
Slipskivor och flänsar måste exakt passa till elverktygets slipspindel. Insatsverktyg som inte exakt passar till elverktygets slipspindel roterar ojämnt, vibrerar kraftigt och kan leda till att du förlorar kontrollen över verktyget.
Skadade slipskivor får inte användas. Kontrollera slipskivorna före varje användning avseende splitterskador och sprickor. Om elverktyget eller slipskivan skulle falla ned, kontrollera om skada uppstått eller byt till en oskadad slipskiva. Du och andra personer ska efter kontroll och montering av slipskivan stå utanför slipskivans rotationsplan; låt sedan elverktyget rotera en minut på högsta varvtalet. Skadade slipskivor går i de flesta fall sönder vid denna provkörning.
Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansiktsskärm, ögonskydd eller skyddsglasögon. Om så behövs, använd dammfiltermask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot små utslungade slip- och materialpartiklar. Ögonen ska skyddas mot utslungade främmande partiklar som kan uppstå under arbetet. Damm- och andningskydd måste kunna filtrera bort det damm som eventuellt uppstår under arbetet. Risk finns för hörselskada under en längre tids kraftigt buller.
Se till att obehöriga personer hålls på betryggande avständ från arbetsområdet. Alla som rör sig inom arbetsområdet måste använda personlig skyddsutrustning. Brottstycken från arbetsstycket eller insatsverktygen kan slungas ut och orsaka personskada även utanför arbetsområdet.
Håll fast verktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar eller egen nätsladd. Kontakt med en spänningsförande ledning kan sätta maskinens metalldelar under spänning och leda till elstöt.
Se till att nätsladden hålls på avständ från roterande insatsverktyg. Om du förlorar kontrollen över elverktyget kan nätsladden kapas eller dras in varvid risk finns för att din hand eller arm dras mot roterande insatsverktyg.
- Lägg aldrig bort elverktyget innan insatsverktyget har stannat fullständigt. Roterande insatsverktyg kan

Svenska | 75

komma i beröring med underlaget varvid risk finns för att du förlorar kontrollen över elverktyget.

▶ Elverktyget får inte rotera när det bärs. Kläder kan vid tillfällig kontakt med det roterande insatsverktyget dras in varvid insatsverktyget dras mot din kropp.
Rengör regelbundet elverktygets ventilationsöppningar. Motorfläkten drar in damm i huset och en kraftig anhopning av metalldamm kan orsaka farliga elströmmar.
Använd inte elverktyget i närheten av brännbara material. Risk finns för att gnistor antänder materialet.
Använd inte insatsverktyg som kräver flytande kylmedel. Vatten eller andra kylvätskor kan medföra elstöt.

Varning för bakslag

▶ Ett bakslag är en plötslig reaktion hos slipskivan som beron på att den hakar fast eller blockerar. Blockerar eller hakar det roterande insatsverktyget upp sig finns risk för att det plötsligt stannar. Härvid accelererar ett okontrollerat elverktyg mot insatsverktygets rotationsriktning vid inklämningsstället.

Om t.ex. en slipskiva hakar upp sig eller blockerar i arbets stycket kan slipskivans kant i arbetsstycket klämmas fast varvid slipskivan bryts sönder eller orsakar bakslag. Slipskivan rör sig då mot eller från användaren beroende på skivans rotationsriktning vid inklämningsstället. Då kan slipskivorna även brista.

Bakslag uppstår till följd av missbruk eller felaktig hantering av elverktyget. Detta kan undvikas med lämpliga skyddsåtgärder som beskrivs nedan.

Håll stadigt i elverktyget samt kroppen och armarna i ett läge som är lämpligt för att motstå bakslagskrafter. Använd alltid stödhandtaget för bästa möjliga kontroll av bakslagskrafter och reaktionsmoment vid start. Användaren kan genom lämpliga försiktighetsåtgärder bättre behärska bakslags- och reaktionskrafterna.
Håll alltid handen på betryggande avständ från det roterande insatsverktyget. Insatsverktyget kan vid ett bakslag gå mot din hand.
Undvik området framför och bakom den roterande kapskivan. Bakslaget kommer att vrida elverktyget i riktning mot slipskivans rotation vid inklämningsstället.
Var särskilt försiktig vid bearbetning av hörn, skarpa kanter osv. Håll emot så att insatsverktyget inte studsar ut från arbetsstycket eller kommer i kläm. På hörn, skarpa kanter eller vid studsning tenderar det roterande insatsverktyget att komma i kläm. Detta kan leda till att kontrollen förloras eller att bakslag uppstår.
Använd aldrig kedje- eller tandade sågklingor och inte heller segmenterade diamantskivor med spår bredare än 10 mm. Sådana insatsverktyg orsakar ofta bakslag eller förlorad kontroll över elverktyget.
Se till att kapskivan inte kommer i kläm och att den inte utsätts för högt mottryck. Försök inte skära för djupt. Om kapskivan överbelastas ökar dess påfrestning och risk finns för att den snedvrids eller blockerar och detta kan sedan resultera i bakslag eller slipkroppsbrott.

• Om kapskivan kommer i kläm eller arbetet avbryts, koppla från elverktyget och håll skivan stilla tills den stannat fullständigt. Försök aldrig dra ut en roterande kapskiva ur skärspåret då detta kan leda till bakslag. Lokalisera och åtgärda orsaken för inklämning.
  Koppla inte åter på elverktyget om det sitter i arbetsstycket. Låt kapskivan uppnå fullt varvtal innan den försiktigt förs in i skärspåret för fortsatt kapning. I annat fall kan skivan haka upp sig, hoppa ur arbetsstycket eller orsaka bakslag.
  För att reducera risken för ett bakslag till följd av inklämd kapskiva ska skivor och andra stora arbetsstycken stödas. Stora arbetsstycken kan böjas ut till följd av hög egenvikt. Arbetsstycket måste därför stödas på båda sidorna både i närheten av skärspåret och vid kanten.
  Vaspeciellt försiktig vid "fickkapning" i dolda områden som t. ex. i en färdig vägg. Där risk finns att kapskivan kommer i kontakt med gas- eller vattenledningar, elledningar eller andra föremål som kan orsaka bakslag.

Extra säkerhetsanvisningar

Bär skyddsglasögon.

Fäst och säkra arbetsstycket med tvingar eller på annat sätt på ett stabilt underlag. Om du håller arbetsstycket i handen eller mot kroppen är arbetsstycket ostadigt och du kan lätt förlora kontrollen.
Bär hörselskydd, skyddsglasögon, dammfiltermask och handskar. Använd som dammfiltermask åtminstone en partikelfiltrerande halvmask i klass FFP 2.
Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka materiell skada eller elstöt.
▶ Berör inte kapskivan efter arbetet innan den svalnat. Kapskivan blir mycket het under arbetet.
Håll i elverktyget med båda händerna under arbetet och se till att du står stadigt. Elverktyget kan styras säkrare med två händer.

Produkt- och kapacitetsbeskrivning

Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Fäll upp sidan med illustration av elverktyget och håll sidan uppfälld när du läser bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett att utan vatten användas för kapning eller spårning i kombination med en dammsugare i

76 | Svenska

dammklass M främst i mineraliska material som t. ex. stålbetong, murverk och gatubeläggning.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida.

1 Handgrepp (isolerad greppyta)
2 Utlösningslås
3 Utlösningsknapp för fräsenhet
4 Sågdjupsskala
5 Knapp för djupinställning
6 Djupanslag
7 Hjul
8 Pil för arbetsriktning
9 Spindelläsknapp
10 Strömställare Till/Från

11 Serviceindikering(GNF 35 CA)
12 Utsugningsslang*
13 Utsugningsadapter

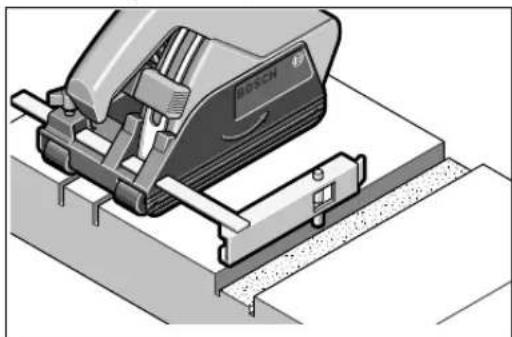

14 Parallellanslag(GNF 20 CA)*
15 Styrbult för parallellanslag (GNF 20 CA)*
16 Slipspindel
17 Stödfläns
18 Diamantkapskiva*
19 Distansbrickor
20 Spännmutter
21 Flänsmutternyckel för spännmutter*

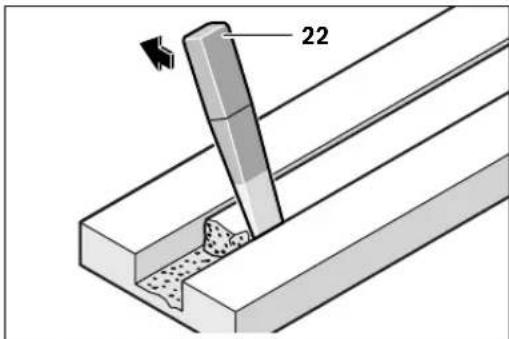

22 Brytverktyg*
23 Vridriktning

*I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Tekniska data

Murspårfräs		GNF 20 CA	GNF 35 CA
Produktnummer		0 601 612 5..	0 601 621 7..
Upptagen märkeffekt		W 900 1400
Avgiven effekt		W 520 750
Tomgångsvarvtal	min^-1	9300	9300
max. diameter på diamantkapskivor	mm	115 150
Arbeten med en diamantkapskiva
– min. tjocklek på kapskivan	mm	1,6	2,0
– max. tjocklek på kapskivan	mm	2,2	2,5
Arbeten med två diamantkapskivor
– min. tjocklek på kapskivan	mm	2 x 1,6	2 x 2,0
– max. tjocklek på kapskivan	mm	2 x 2,2	2 x 2,5
Klingans centrumhål	mm	22,2 22,2
Spårdjup	mm	0 - 20 0 - 3 5
Spårbredd	mm	7 - 23 7 - 3 9
Vikt enligt EPTA-Procedure 01:2014	kg	3,4	4,7
Skyddsklass		☐/II	☐/II
Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera.

Buller-/vibrationsdata

		GNF 20 CA	GNF 35 CA
Mätvärdena har tagits fram baserande på EN 60745 (kalksandsten).
Verktygets A-vägda ljudnivå är i typiska fall
Ljudtrycksnivå	dB(A)	94	102
Ljudeffektnivå	dB(A)	105	113
Onoggrannhet K	dB	3	3
Använd hörselskydd!
Totala vibrationsemissionsvärden ah (vektorsumma ur tre riktningar)och onoggrannhet K framtaget enligt EN 60745:
ah	m/s^2	=4,0	=4,0
K	m/s^2	=1,5	=1,5
Mätningen av den vibrationsnivå som anges i denna anvisninghar utförts enligt en mätmetod som är standardiserad iEN 60745 och kan användas vid jämförelse av olika elverk-		tyg. Mätmetoden är även lämplig för preliminär bedömning avvibrationsbelastningen.Den angivna vibrationsnivån representerar den huvudsakliga

1 609 92A 2PP | (19.8.16) Bosch Power Tools

Svenska | 77

användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med olika tillbehör, med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt.

För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.

Försäkran om överensstämmelse

CE

Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i "Tekniska data" överensstämmer med följande normer och normativa dokument: EN 60745, EN 50581 enligt bestämmelserna i direktiven 2011/65/EU. 2014/30/EU, 2006/42/EG.

Teknisk tillverkningsdokumentation (2006/42/EG) fås från: Robert Bosch Power Tools GmbH, PT/ETM9, D-70538 Stuttgart

Henk Becker

Helmut Heinzelmann

Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten.

Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.

- Använd om möjligt en för materialet lämplig dammut-sugning.

– Se till att arbetsplatsen är väl ventilerad.

– Vi rekommenderar ett andningsskydd i filterklass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.

▶ Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas.

Dammsugaren måste vara godkänd för utsugning av stendamm. Bosch erbjuder lämpliga stendammsugare.

Elverktyget kan anslutas direkt till apparatuttaget på en Bosch universaldammsugare med fjärrkopplingsanordning. Dammsugaren startar automatiskt när elverktyget slås på.

Koppla utsugningsslangen 12 (tillbehör) till utsugningsadaptern 13. Anslut utsugningsslangen 12 till en dammsugare (tillbehör). En översikt över anslutning till olika dammsugare finns i slutet av denna bruksanvisning.

Anvisningar för användning av murspårfräs

Beakta följande anvisningar för reducering av dammemission.

• Använd endast av Bosch rekommenderad kombination av murspårfräs och dammsugare i dammklass M. Andra kombinationer kan leda till sämre uppsamling och avskiljning av damm.
• Beakta dammsugarens bruksanvisning för underhåll och rengöring av dammsugaren och dess filter. Töm genast dammbehållaren när den är full. Rengör dammsugarens filter regelbundet och se till att de sätts in korrekt i dammsugaren.
• Använd endast av Bosch godkända sugslangar. Manipulera inte utsugningsslangen. Om stenbitar hamnar i utsugningsslangen, avbryt genast arbetet och rengör utsugningsslangen. Undvik knäckning av utsugningsslangen.
• Använd murspårfräsen endast för de arbeten den avsedd för.
• Använd endast felfria och välskärpta insatsverktyg. Ett tydligt nedsatt arbetsflöde är ett tecken på nedslitna insatsverktyg.
  – Ta hänsyn till allmänna arbetskrav på byggplatser.
  – Ordna med grundlig vädring.
  – Se till att arbetsplatsen är fri från hinder. Vid längre spår måste dammsugaren vara fritt flyttbar resp. i god tid förflyttas.
• Använd hörselskydd, skyddsglasögon, dammfiltermask och event. handskar. Använd som dammfiltermask en halvmask i klass FFP 2 som filtrerar bort partiklar.
• Använd en lämplig dammsugare för rengöring av arbetsplatsen. Virvla inte upp dammet genom att sopa.

• Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
• Använd skyddshandskar vid insättning och byte av diamantkapskivor.
  ▶ Diamantkapskivorna blir under arbetet mycket heta; berör inte dessa innan de svalnat.
  Använd endast diamantbelagda kapskivor. Diamantskivorna med segment får endast ha en negativ skärvinkel och maximala spår på 10 mm mellan segmenten.

Så här svängs fräsenheten ut

För verktygsbyte måste fräsenheten svängas helt ut. Ställ upp elverktyget på fast underlag. Vrid utlösningsläset 2 moturs t. ex. med greppändan på tvåstiftsnyckeln 21.

Fräsenheten läses nu upp och svänger uppåt till följd av fjäderkraften.

78 | Svenska

Demontering av uppspänningsanordningarna (se bild A)

Tryck på spindelns läsknapp 9 för låsning av slipspindeln.

Tryck ned spindellåsknappen endast när slippindeln står stilla. I annat fall kan elverktyget skadas.

Lossa spännmuttern 20 med tvåstiftsnyckeln 21 och skruva bort spännmuttern 20. Ta bort distansbrickorna 19 och stödflänsen 17.

Rengör slipspindeln 16 och alla delar som skall monteras.

Så här bestäms spårbredden

Spårbredden följer av antalet distansbrickor 19 mellan båda diamantkapskivorna 18 och diamantkapskivornas fräsbredd.

Spårbredden beräknas så här:

spårbredd = distansbrickornas tjocklek + diamantkapskivornas bredd.

Tillåten spårbredd framgår av avsnittet "Tekniska data".

Elverktyget kan användas med en eller två diamantkapskivor.

Montering av uppspänningsanordning (se bild A)

Lägg upp stödflänsen 17 på slipspindeln 16. Stödflänsens vridmedbringare måste sitta korrekt på slipspindeln.

Lägg upp diamantkapskivan 18 och distansbrickorna 19 på stödflänsen 17.

▶ Oberoende av önskad spårbredd måste alla medföljande distansbrickor 19 monteras. Risk finns för att diamantkapskivan 18 i annat fall lossar under arbetet och leder till personskada.

Så här många distansbrickor krävs:

GNF 20 CA: 5 st i 4 mm tjocklek

GNF 35 CA: 3 st i 4 mm tjocklek och 4 st i 6 mm tjocklek

Mellan 2 diamantkapskivor 18 måste minst en distansbricka 19 monteras.

Kontrollera vid montering av diamantkapskivor att rotationspilarna på diamantkapskivorna och elverktygets rotationsriktning överensstämmer (se rotationspil på växelhuset).

Tryck på spindelns låsknapp 9 för låsning av slippindeln.

Skruva upp spännmuttern 20 och dra fast den med flänsmut- ternyckeln 21.

Sväng åter in fräsenheten. Kontrollera att fräsenheten är låst genom att dra i handtaget.

När 2 diamantkapskivor 18 används, ska de bytas ut parvis.

Ordningsföljden vid montering visas på grafiksidan.

Drift

Förval av fräsdjup

Fräsdjupet får ställas in endast på avstängt elverktyg.

Med djupanslaget 6 kan önskat fräsdjup förväljas.

Tryck ned knappen för inställning av djupanslaget 5 och skjut djupanslaget 6 till önskat fräsdjup på fräsdjupsskalan 4.

Släpp åter knappen 5.

Kontrollera att djupanslaget 6 låst i läget.

Driftstart

Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230 V kan även anslutas till 220 V.

In- och urkoppling

- Kontrollera före start att fräsenheten läst i översta läget. I annat fall kan diamantkapskivorna beröra arbetsstycket med risk för att kontrollen över elverktyget förloras.

Skjut för inkoppling av elverktyget strömställaren Till/Från 10 framåt.

För att spärra strömställare Till/Från 10 tryck ned strömställaren Till/Från 10 framtill tills den snäpper fast.

För elverktygets frånkoppling släpp strömställaren Till/Från 10 eller om den är låst tryck helt kort baktill på strömställaren Till/Från 10 och släpp den igen.

För att spara energi, koppla på elverktyget endast när du vill använda det.

- Kontrollera diamantkapskivan innan den tas i bruk. Diamantkapskivan måste vara felfritt monterad och kunna rotera fritt. Provkör minst under 1 minut utan belastning. Använd inte skadade, orunda eller vibrerande diamantkapskivor. Skadade diamantkapskivor kan spricka och orsaka personskada.

Startströmsbegränsning

Den elektroniska startströmsbegränsaren begränsar effekten vid inkoppling av elverktyget och därför kan en 16 A säkring användas.

Konstantelektronik

Den inbyggda elektroniken håller maskinens varvtal i det närmaste konstant även på tomgång och under belastning och garanterar en jämn arbetseffekt.

Överbelastningsskydd

Vid överbelastning stängs motorn av. Kör elverktyget för avkylning ca 30 sekunder på högsta tomgångsvarvtal utan belastning.

Skydd mot oavsiktlig återstart (GNF 35 CA)

Återstartskyddet hindrar elverktyget från att okontrollerat starta efter ett strömavbrott.

För återstart ställ strömställaren Till/Från 10 i frånkopplingsläge och koppla på nytt på elverktyget.

Anvisning: Kontrollera regelbundet återstartskyddets funktion genom att under drift dra ut stickproppen och sedan återansluta den.

Arbetsanvisningar

• Var försiktig vid spårning i bärande väggar, se stycket "Statiska anvisningar".
  Belasta inte elverktyget till den grad att det stannar.
• Spänn fast arbetsstycket om det inte ligger stadigt på grund av egen vikt.
  ▶ Elverktyget får användas endast för torrfräsning.

Svenska | 79

Skydda kapskivan mot slag, stötar och fett. Utsätt inte kapskivan för tryck från sidan.

• För inställning av fräsdjupet, se avsnittet "Förval av fräsdjup". För att kompensera onoggrannheter vid utbrytning av steget måste fräsdjupet vara ca 3 mm djupare än önskat spårdjup.
• Ställ upp elverktyget med hjulen 7 på arbetsytan. Fräsenheten måste vara helt uppsvängd.
  – Koppla på elverktyget.
• Skjut upplåsningsknappen 3 uppåt för låsning av fräsenheten. För långsamt ned fräsenheten i materialet.
• Håll i elverktyget med båda handtagen och mata fram med måttlig och en till materialet anpassad hastighet.
• Elverktyget ska alltid föras i matningsriktningen. I annat fall finns risk för att det okontrollerat trycks ur skärspåret. För elverktyget i pilens riktning 8.
• Elverktyget kan både skjutas och dras i fräsriktningen. Lodräta spår kan lättast fräsas när verktyget dras uppifrån och nedåt.
• Efter avslutad arbetsoperation sväng ut fräsenheten ur spåret med motorn igång innan fräsenheten läser i översta läget.
• Koppla från elverktyget.

Bromsa inte upp diamantkapskivor med tryck från sidan.

▶ Diamantkapskivorna blir under arbetet mycket heta; berör inte dessa innan de svalnat.

Ta med utbrytningsverktyget 22 bort kvarsittande material ur spåret.

Kurvor kan inte fräsas, eftersom diamantkapskivorna snedställs i arbetsstycket.

Vid kapning av plattor måste de ligga på ett fast underlag eller stödas.

Vid hältagning i mur t. ex. med en borrhammare kan splittring av materialet på ytan undvikas om med murspårfräsen först ett spår fräses med maximalt fräsdjup.

När mycket hårda material bearbetas som t. ex. betong med hög kiselhalt kan diamantkapskivan överhettas och skadas. En gnistkrans som roterar kring diamantkapskivan är ett tydligt tecken på överhettning.

Avbryt i detta fall kapningen och låt diamantkapskivan för avkylning en kort stund gå på tomgång med högsta varvtal.

Tydligt reducerad slipeffekt och en gnistbildning runtom skivan är tecken på att diamantkapskivan förlorat skärpan.

Genom korta skär i nötande material, t. ex. kalksandsten, kan diamantkapskivan åter skärpas.

Parallellanslag (GNF 20 CA)

För fräsning av ytterligare spår parallellt med redan förekommande spår, tryck ned styrbulten 15 på parallellanslaget 14 i förekommande spår och fräs sedan det nya spåret.

Statiska anvisningar

Spår i bärande väggar bör utföras enligt standard DIN 1053 del 1 eller landsspecifika bestämmelser.

Dessa föreskrifter ska följas. Planera kapsnitten i samråd med ansvarig fackman för statik, arkitekt eller entreprenör innan arbetet påbörjas.

Tillåtna fräsdjup och fräsbredd är beroende av spårets längd, väggens tjocklek och aktuellt byggmaterial.

Underhåll och service

Underhåll och rengöring

• Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
  Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.

Ta efter avslutat arbete bort uppspänningsanordningarna och rengör alla spänndetaljer samt sprängskyddet.

Lagra och hantera tillbehöret med omsorg.

Serviceindikering 11 (GNF 35 CA)

Vid förbrukade släpkol frånkopplas elverktyget automatiskt. Detta indikeras ca 8 timmar på förhand genom att serviceindikeringen 11 tänds eller blinkar. Elverktyget måste skickas till kundservice för underhåll. Adressen finns angiven i avsnittet "Kundtjänst och användarrådgivning".

Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad för Bosch-elverktyg.

Reservdelar

GNF 20 CA

Stödfläns 17 3 600 390 023

Distansbrickor 4 mm 19 3 609 202 041

Stödfläns 17 3 609 202 039

80 | Norsk

Distansbrickor 4 mm 19 3 609 202 041

Distansbrickor 6 mm 19 3 609 202 042

Kundtjänst och användarrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och information om reservdelar hittar du på:

www.bosch-pt.com

Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våra produkter och tillbehör.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt.

Svenska

Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte elverktyg i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2012/19/EU för kasserade elektriska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.

Ändringar förbehålles.

Norsk

Montering av diamant-kappeskiver

Demontering av spennanordninger (se bilde A)

- Trykk på spindellåsetasten kun när slipespindelen står stille. Elektroverktøyet kan ellers ta skade.

Den tillatte notbredden er angitt i avsnittet «Tekniske data».

Montering av spennanordninger (se bilde A)

Sett festeflensen 17 på slipespindelen 16. Festeflensen må sitte korrekt på slipespindelen med den dreiende medgjengeren.

Sett diamant-kappeskiven 18 og distanse-skivene 19 på festeflensen 17.
