| Znamka | Bosch |
| Model | GNF 35 CA Professional |
| Kategorija | Spenjalnik (žlebni rezkar) |
| Tip izdelka | Rezkar za žlebove za rezanje in žlebljenje mineralnih materialov |
| Nazivna absorbirana moč | 1400 W |
| Izkoristna moč | 750 W |
| Vrtljaji v prostem teku | 9300 vrt/min |
| Maks. premer diamantnih brusov | 150 mm |
| Globina žleba | 0 – 35 mm (nastavljivo) |
| Širina žleba | 7 – 39 mm (odvisno od brusov in podložk) |
| Napajanje | 230 V, omrežje, 50/60 Hz |
| Teža (EPTA) | 4,7 kg |
| Zaščitni razred | II (dvojna izolacija) |
| Raven zvočnega tlaka | 102 dB(A) |
| Raven zvočne moči | 113 dB(A) |
| Vibracije (skupna vrednost) | 4,0 m/s² (negotovost K=1,5 m/s²) |
| Glavne funkcije | Suho rezanje in žlebljenje armiranega betona, zidov, cestnih preprog |
| Vzdrževanje in čiščenje | Redno čistite prezračevalne odprtine; po uporabi razstavite in očistite vpenjalne naprave |
| Varnost | Preberite opozorila; nosite OVO (očala, maska FFP2, rokavice); uporabite zaščitno napravo |
| Nadomestni deli | Prirobnica orodja (3 609 202 039), podložke (4 mm: 3 609 202 041, 6 mm: 3 609 202 042), matica (3 609 202 040) |
| Popravljivost | Bosch servis; popravilo s strani usposobljenega osebja z originalnimi deli |
| Številka artikla | 0 601 621 7.. |
| Uporaba v skladu z namenom | Rezanje/žlebljenje mineralnih materialov brez vode |
Pogosto zastavljena vprašanja - GNF 35 CA Professional BOSCH
Vprašanja uporabnikov o GNF 35 CA Professional BOSCH
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Spenjač v formatu PDF brezplačno! Poiščite svoja navodila GNF 35 CA Professional - BOSCH in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. GNF 35 CA Professional znamke BOSCH.
NAVODILA ZA UPORABO GNF 35 CA Professional BOSCH
Električna sigurnost
Priključni utikač električnog alata mora odgovarati utičnici. Utikač nesme nikako da se menja. Ne upotrebljavajte adaptere utikača zajedno sa električnim alatima zaštićenim uzemljenjem. Ne promenjeni utikači i odgovarajuće utičnice smanjuju rizik električnog udara.
Izbegavajte kontakt telom sa uzemljenim površinama kao cevi, grejanja, šporet i rashladni ormani. Postoji povećani rizik od električnog udara ako je Vaše telo uzemljeno.
Držite aparat što dalje od kiše ili vlage. Prodor vode u električni alat povećava rizik od električnog udara.
▶ Ne nosite električni alat za kabl, ne vešajte ga ili ne izvlačite ga iz utičnice. Držite kabl dalje od vreline, ulja, oštrih ivica ili delova aparata koji se pokreću. Oštećeni ili uvrnuti kablovi povećavaju rizik električnog udara.
Ako sa električnim alatom radite u prirodi, upotrebljavajte samo produžne kablove koji su pogodni za spoljnu upotrebu. Upotreba produžnog kabla uzemljenog za spoljnu upotrebu smanjuje rizik od električnog udara.
Ako rad električnog alata ne može da se izbegne u vlažnoj okolini, koristite prekidač strujne zaštite pri kvaru. Upotreba prekidača strujne zaštite pri kvaru smanjuje rizik od električnog udara.
Sigurnost osoblja
Splošna varnostna navodila za električna orodja
OPOZORILO
Preberite vsa opozorila in napotila. Napake zaradi neupoštevanja spodaj
navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe.
Vsa opozorila in napotila shranite, ker jih boste v prihodnje še potrebovali.
Pojem „električno orodje“, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).
▶ Delovno področje naj bo vedno čisto in dobro osvetljeno. Nered in neosvetljena delovna področja lahko povzročijo nezgode.
▶ Ne uporabljajte električnega orodja v okolju, kjer lahko pride do eksplozij oziroma tam, kjer se nahajajo vnetljive tekočine, plini ali prah. Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali para vnameta.
▶ Prosimo, da med uporabo električnega orodja ne dovolite otrokom ali drugim osebam, da bi se Vam približali. Odvračanje Vaše pozornosti drugam lahko povzroči izgubo kontrole nad napravo.
Električna varnost
Priključni vtikač električnega orodja se mora prilegati vtičnici. Spreminjanje vtikača na kakršenkoli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte vtikačev z adapterji. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara.
Izogibajte se telesnemu stiku z ozemljenimi površinami kot so na primer cevi, grelci, štedilniki in hladilniki. Tveganje električnega udara je večje, će je Vaše telo ozemljeno.
▶ Prosimo, da napravo zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje električnega udara.
▶ Ne uporabljajte kabla za nošenje ali obešanje električnega orodja in ne vlecite za kabel, če želite vtikač izvle-
Slovensko | 205
či iz vtičnice. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli naprave. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara.
Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljške, ki so primerni za delo na prostem. Uporaba kabelskega podaljska, ki je primeren za delo na prostem, zmanjšuje tveganje električnega udara.
Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.
Osebna varnost
▶ Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, će ste utrujeni oziroma će ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti med uporabo električnega orodja je lahko vzrok za resne telesne poškodbe.
▶ Uporabljajte osebno zaščitno opremo in vedno nosite zaščitna očala. Nošenje osebne zaščitne opreme, na primer maske proti prahu, nedrsečih zaščitnih čevljev, varnostne čelade ali zaščitnih glušnikov, kar je odvisno od vrste in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb.
Izogibajte se nenamernemu zagonu. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulator in pred dviganjem ali nošenjem se prepričajte, će je električno orodje izklopljeno. Prenašanje naprave s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo.
Pred vklapljanjem električnega orodja odstranite nastavitvena orodja ali izvijače. Orodje ali ključ, ki se nahaja v vrtečem se delu naprave, lahko povzroči telesne poškodbe.
- Izogibajte se nenormalni telesni drži. Poskrbite za trdno stojišče in za stalno ravnotežje. Tako boste v nepričakovanih situacijah električno orodje lahko bolje nadzorovali.
Nosite primerna oblačila. Ne nosite ohlapnih oblačil in nakita. Lase, oblačila in rokavice ne približujte premikajočim se delom naprave. Premikajoči se deli naprave lahko zagrabijo ohlapno oblačilo, dolge lase ali nakit.
Če je na napravo možno montirati priprave za odsesavanje ali prestrezanje prahu, se prepričajte, če so le-te priključene in če se pravilno uporabljajo. Uporaba priprave za odsesavanje prahu zmanjšuje zdravstveno ogroženost zaradi prahu.
Skrbna uporaba in ravnanje z električnimi orodji
▶ Ne preobremenjujte naprave. Pri delu uporabljajte električna orodja, ki so za to delo namenjena. Z ustreznim električnim orodjem boste v navedenem zmogljivostnem področju delali bolje in varneje.
▶ Ne uporabljajte električnega orodja s pokvarjenim stikalom. Električno orodje, ki se ne da več vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti.
Pred nastavljanjem naprave, zamenjavo delov pribora ali odlaganjem naprave izvlecite vtikač iz električne vtičnice in/ali odstranite akumulator. Ta previdnostni ukrep preprečuje nenameren zagon električnega orodja.
Električna orodja, katerih ne uporabljate, shranjujte izven dosega otrok. Osebam, ki naprave ne poznajo ali niso prebrale teh navodil za uporabo, naprave ne dovolite uporabljati. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.
Skrbno negujte električno orodje. Kontrolirajte brezhibno delovanje premičnih delov naprave, ki se ne smejo zatikati. Če so ti deli zlomljeni ali poškodovani do te mere, da ovirajo delovanje električnega orodja, jih je potrebno pred uporabo naprave popraviti. Slabo vzdrževana električna orodja so vzrok za mnoge nezgode.
▶ Rezalna orodja vzdržujte tako, da bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva.
Električna orodja, pribor, vsadna orodja in podobno uporabljajte ustrezno tem navodilom. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravlja li. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko priveđe do nevarnih situacij.
Servisiranje
▶ Vaše električno orodje naj popravlja samo kvalificirano strokovno osebje ob obvezni uporabi originalnih rezervnih delov. Tako bo zagotovljena ohranitev varnosti naprave.
Varnostna navodila za rezalne brusilnike
Zaščitni pokrov, ki spada k električnemu orodju, morate varno namestiti in ga nastaviti tako, da se doseže največja mera varnosti, to pomeni da je najmanjši možni del brusilnega telesa odprto obrnjen v smeri k uporabniku orodja. Vi in druge osebe v bližini se morajo nahajati izven območja rotirajoče brusilne plošče. Zaščitni pokrov zaščiti uporabnika pred drobci in naključnim stikom z brusilnim telesom.
Za vaše električno orodje uporabljajte izključno ravne ojačane ali diamantne rezalne plošče. Pribor lahko pritrdite na električnem orodju, vendar vam to ne zagotavlja varne uporabe.
Dovoljeno število vrtljajev vsadnega orodja mora biti najmanj tako visoko kot maksimalno število vrtljajev, ki je navedeno na električnem orodju. Pribor, ki se vrti hitreje kot je dovoljeno, se lahko zlomi in leti naokrog.
▶ Brusilna telesa smete uporabljati le za priporočene možnosti uporabe. Npr.: Nikoli ne brusite s stransko površino rezalne plošče. Rezalne plošče so namenjene odstranjevanju materiala s svojim robnikom. S stranskim delovanjem sile na brusilna telesa bi jih lahko zlomili.
Za izbrano brusilno ploščo uporabite vedno le nepoškodovano vpenjalno prirobnico v primerni velikosti.
Ustrezne prirobnice podpirajo brusilno ploščo in s tem zmanjšajo nevarnost loma brusilne plošče.
Zunanji premer in debelina vsadnega orodja morata ustrezati meram Vašega električnega orodja. Napačno
206 | Slovensko
Brusilne plošče in prirobnica se morajo natančno prilegati na brusilno vreteno vašega električnega orodja. Vstavna orodja, ki se ne prilegajo natančno na brusilno vreteno električnega orodja, se vrtijo neenakomerno, močno vibrirajo in lahko vodijo k izgubi nadzora nad orodjem.
▶ Ne uporabljajte poškodovanih brusilnih plošč. Pred vsako uporabo preglejte brusilne plošče glede na odluščenja in razpoke. Če vam električno orodje ali brusilna plošča pade na tla, preverite, ali se je poškodovalo ali
pa uporabite nepoškodovano brusilno ploščo. Ko ste brusilno ploščo pregledali in vstavili, se vi in druge osebe ne smete več nahajati na neposrednem območju rotirajoče brusilne plošče. Pustite, da se naprava vrti eno minuto dolgo z najvišjim številom vrtljajev. Večinoma se poškodovane brusilne plošče med tem testnim časom zlo-mijo.
▶ Uporabljajte osebno zaščitno opremo. Odvisno od vrste uporabe si nataknite zaščitno masko čez cel obraz, zaščito za oči ali zaščitna očala. Če je potrebno, nosite zaščitno masko proti prahu, zaščitne glušnike, zaščitne rokavice ali specialni predpasnik, ki Vas bo zavaroval pred manjšimi delci materiala, ki nastajajo pri brušenju. Oči je treba zavarovati pred tujki, ki nastajajo pri različnih vrstah uporabe naprave in letijo naokrog. Zaščitna maska proti prahu ali dihalna maska morata filtrirati prah, ki nastaja pri uporabi. Predolgo izpostavljanje glasnemu hrupu ima lahko za posledico izgubo sluha.
Pazite, da bodo druge osebe varno oddaljene od Vašega delovnega območja. Vsak, ki stopi na delovno območje, mora nositi osebno zaščitno opremo. Odlomljeni delci obdelovanca ali zlomljena vsadna orodja lahko odletijo stran in povzročijo telesne poškodbe, tudi izven neposrednega delovnega območja.
Če izvajate dela, pri katerih lahko vstavno orodje pride v stik s skritimi omrežnimi napeljavami ali z lastnim omrežnim kablom, smete napravo držati le na izoliranem ročaju. Stik z napeljavo, ki je pod napetostjo, lahko povzroči, da so tudi kovinski deli naprave pod napetostjo, kar lahko povzroči električni udar.
Držite omrežni kabel vstran od vrtečih se vstavnih orodij. Če izgubite kontrolo nad napravo, se lahko omrežni kabel pretrga ali se zagrabi in vaš spodnji ali zgornji del roke se lahko potegne v vrteče se vstavno orodje.
Električnega orodja nikoli ne odložite, preden se vstavno orodje ni popolnoma ustavilo. Vrteče se vstavno orodje lahko pride v stik z odlagalno ploskvijo, pri čemer lahko zgubite nadzor nad električnim orodjem.
Električno orodje naj medtem, ko ga prenašate naokrog, ne deluje. Vrteče se vsadno orodje lahko zaradi naključnega kontakta zagrabi Vaše oblačilo in se zavrta v Vaše telo.
▶ Prezračevalne reže Vašega električnega orodja morate redno čistiti. Ventilator motorja povleče v ohišje prah in velika količina nabranega prahu je lahko vzrok za električno nevarnost.
▶ Ne uporabljajte električnega orodja v bližini gorljivih materialov. Ti materiali se lahko zaradi iskrenja vnamejo.
▶ Ne uporabljajte vsadnih orodij, ki za hlajenje potrebujejo tekočino. Uporaba vode ali drugih tekočin lahko povzroči električni udar.
Povratni udarec in ustrezna opozorila
Udarec nazaj je nepričakovana reakcija zaradi brusilne plošče, ki se je zataknila ali zablokirala. Zataknitev ali blokada vodi do nenadne zaustavitve rotirajočega vstavnega orodja. S tem se nekontrolirano električno orodje na mestu blokade pospeši v smeri proti vrtenju vstavnega orodja. Če se npr. brusilna plošča v obdelovancu zablokira, se lahko rob brusilne plošče, ki prodre v obdelovanec, zatakne in to lahko povzroči odtrganje brusilne plošče ali pa udarec nazaj. Brusilna plošča se nato pomakne v smeri do uporabnika ali pa od njega stran, glede na smer vrtenja plošče na mestu blokade. Pri tem se lahko brusilne plošče tudi zlomijo.
Udarec nazaj je posledica nepravilne ali pomanjkljive uporabe električnega orodja. To lahko preprečite s primernimi previdnostnimi ukrepi, kot je opisano v nadaljevanju.
▶ Dobro držite električno orodje in premaknite telo in roke v položaj, v katerem boste lahko prestregli moč povratnega udarca. Če je na voljo dodatni ročaj, ga obvezno uporabljajte in tako zagotovite najboljše možno nadziranje moči povratnih udarcev ali reakcijskih momentov pri zagonu naprave. Z ustreznimi previdnostnimi ukrepi lahko uporabnik obvlada moč povratnih udarcev in reakcijskih momentov.
Nikoli z roko ne segajte v bližino vrtečih se vsadnih orodij. V primeru povratnega udarca se lahko orodje premakne čez Vašo roko.
- Izogibajte se območju pred in za rotirajočo rezalno ploščo. Udarec nazaj potisne električno orodje v nasprotno smer k premikanju brusilne plošče na mestu blokade.
▶ Posebno previdno delajte v kotih, na ostrih robovih in podobnih površinah. Preprečite, da bi vsadna orodja odskočila od obdelovanca in se zagozdila. Vrteče se vsadno orodje se v kotih, na ostrih robovih ali će odskoči, zlahka zagozdi. To povzroči izgubo nadzora ali povratni udarec.
▶ Ne uporabljajte verižnega ali ozobčenega žaginega lista in ne segmentirane diamantne plošče z več kot 10 mm širokimi utori. Takšna vstavna orodja pogosto povzročijo povratni udarec ali izgubo nadzora nad električnim orodjem.
▶ Preprečite blokado rezalne plošče ali premočno pritiskanje. Ne izvajajte pregloboke reze. Preobremenitev rezalne plošče poveča njeno obremenjenost in dovzetnost za zataknitev ali blokado in s tem možnost udarca nazaj ali lom brusilnega telesa.
Če rezalna plošča obtiči ali će prekinete delo, izklopite napravo in jo mirno pridržite, dokler se plošča ne usta- vi. Nikoli ne poskušajte potegniti rezalno ploščo med premikanjem iz reza, saj lahko pride do povratnega udarca. Ugotovite in odstranite vzrok za obtičanje.
▶ Dokler se električno orodje nahaja v obdelovancu, ga ne smete ponovno vklopiti. Počakajte, da bo rezalna
Slovensko | 207
plošča dosegla polno število vrtljajev in šele potem previdno nadaljujte z rezanjem. V nasprotnem primeru se lahko plošča zatakne, skoči iz obdelovanca ali povzroči povratni udarec.
Plošče ali velike obdelovance ustrezno podprite in tako zmanjšajte tveganje povratnega udarca zaradi zataknjene rezalne plošče. Veliki obdelovanci se lahko zaradi lastne teže upognejo. Obdelovanec mora biti podprt z obeh strani, pa tudi v bližini reza in na robu.
Se posebno previdni bodite pri „rezanju žepov“ v obstoječe stene ali v druga področja, v katera nimate vpogleda. Pogrezajoča se rezalna plošča lahko pri zarezovanju v plinske ali vodovodne cevi ter električne vodnike in druge predmete povzroči povratni udarec.
Dodatna opozorila
Nosite zaščitna očala.
- Pritrdite in zavarujte obdelovanec s pomočjo primežev ali na drug način na stabilno podlogo. Če držite obdelovanec z eno roko ali će ga držite proti svojemu telesu, ga ne morete stabilizirati, kar lahko priveđe do izgube nadzora nad njim.
Nosite zaščito sluha, zaščitna očala, protiprašno masko in rokavice. Kot protiprašno masko uporabite najmanj polovično protiprašno masko, ki filtrira delce v skladu z razredom FFP 2.
Za iskanje skritih oskrbovalnih vodov uporabljajte ustrezne iskalne naprave ali se o tem pozanimajte pri lokalnem podjetju za oskrbo z vodo, elektriko ali plinom. Stik z električnim vodom lahko povzroči požar ali električni udar. Poškodbe na plinovodu so lahko vzrok za eksplozijo, vdor v vodovodno omrežje pa lahko povzroči materialno škodo ali električni udar.
▶ Po delu se ne dotikajte rezalne plošče, dokler se ni ohladila. Rezalna plošča se pri delu močno segreje.
Medtem ko delate, trdno držite električno orodje z obema rokama in poskrbite za varno stojišče. Električno orodje bo bolj vodljivo, če ga boste držali z obema rokama.
Opis in zmogljivost izdelka
Preberite vsa opozorila in napotila. Napake zaradi neupoštevanja spodaj navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe.
Razprite stran s sliko naprave in pustite to stran med branjem navodil za uporabo odprto.
Uporaba v skladu z namenom
Električno orodje je namenjeno za rezanje ali zarezovanje v pretežno mineralnih materialih, kot npr. armirani beton, zid in vrhnja cestna plast v povezavi s sesalnikom razreda prašnosti M, na trdni podlogi z drsnim vodilom.
Komponente na sliki
Oštevilčenje komponent, ki so prikazane na sliki, se nanaša na prikaz električnega orodja na strani z grafiko.
1 Ročaj (izolirana površina ročaja)
2 Deblokirni zaklep
3 Deblokirna tipka rezkalne enote
4 Skala globine reza
5 Tipka za nastavitev globinskega omejila
6 Globinsko omejilo
7 Tekalna kolesa
8 Puščica za prikaz smeri dela
9 Tipka za aretiranje vretena
10 Vklopno/izklopno stikalo
11 Indikator servisiranja(GNF 35 CA)
12 Odsesovalna cev*
13 Odsesovalni nastavek
14 Vzporedni prislon(GNF 20 CA)*
15 Vodilni sornik paralelnega prislona (GNF 20 CA) *
16 Brusilno vreteno
18 Diamantna rezalna plošča*
19 Distančne ploščice
20 Vpenjalna matica
21 Ključ za vpenjalno matico z dvema luknjama*

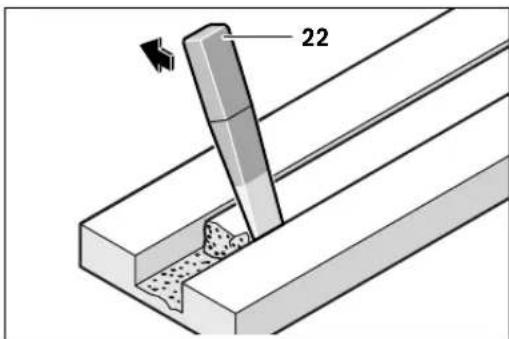

22 Odstranjevalec materiala*
23 Smer vrtenja
*Prikazan ali opisan pribor ni del standarnega obsega dobave. Celoten pribor je del našega programa pribora.
Tehnični podatki
| Zidni rezkalnik | GNF 20 CA | GNF 35 CA |
| Številka artikla | 0 601 612 5.. | 0 601 621 7.. |
| Nazivna odjemna moč | W 900 1400 | |
| Izhodna moč | W 520 750 | |
| Število vrtljajev v prostem teku | min^-1 | 9300 9300 |
| Maks. premer diamantnih rezalnih plošč | mm 115 150 | |
| Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe variirajo. | ||
Bosch Power Tools 1 609 92A 2PP | (19.8.16)
208 | Slovensko
| Zidni rezkalnik | GNF 20 CA | GNF 35 CA | |
| Dela z diamantno rezalno ploščo | |||
| – Min. debelina rezalne plošče | mm | 1,6 | 2,0 |
| – Maks. debelina rezalne plošče | mm | 2,2 | 2,5 |
| Dela z dvema diamantnima rezalnima ploščama | |||
| – Min. debelina rezalne plošče | mm | 2 x 1,6 | 2 x 2,0 |
| – Maks. debelina rezalne plošče | mm | 2 x 2,2 | 2 x 2,5 |
| Prijemalna odprtina | mm | 22,2 22,2 | |
| Globina utora | mm | 0 - 20 0 - 3 5 | |
| Širina utora | mm | 7 - 23 7 - 3 9 | |
| Teža po EPTA-Procedure 01:2014 | kg | 3,4 4,7 | |
| Zaščitni razred | ☐/II /II | ☐ | |
| Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe variirajo. | |||
Podatki o hrupu/vibracijah
| GNF 20 CA | GNF 35 CA | ||
| Merilne vrednosti so izračunane v skladu z EN 60745 (apneni peščenec). | |||
| Nivo hrupa naprave po vrednotenju A znaša tipično | |||
| Nivo zvočnega tlaka | dB(A) | 94 | 102 |
| Nivo jakosti zvoka | dB(A) | 105 | 113 |
| Netočnost K | dB | 3 | 3 |
| Nosite zaščitne glušnike! | |||
| Skupne vrednosti vibracij an (vektorska vsota treh smeri) in negotovost K se izračunajo v skladu z EN 60745: | |||
| an | m/s^2 | =4,0 | =4,0 |
| K | m/s^2 | =1,5 | =1,5 |
Podane vrednosti nivoja vibracij v teh navodilih so bile izmerjene v skladu s standardiziranim merilnim postopkom po EN 60745 in se lahko uporabljajo za primerjavo električnih orodij med seboj. Primeren je tudi za začasno oceno obremenjenosti z vibracijami.
Naveden nivo vibracij predstavlja glavne uporabe električnega orodja. Če pa se električno orodje uporablja še v druge namene, z različnim priborom, odstopajočimi vstavnimi orodji ali pri nezadostnem vzdrževanju, lahko nivo vibracij odstopa. To lahko obremenjenosti z vibracijami med določenim obdobjem uporabe občutno poveča.
Za natančnejšo oceno obremenjenosti z vibracijami morate upoštevati tudi tisti čas, ko je naprava izklopljena in teče, vendar dejansko ni v uporabi. To lahko obremenjenost z vibracijami preko celotnega obdobja dela občutno zmanjša.
Določite dodatne varnostne ukrepe za zaščito upravljalca pred vplivi vibracij, npr. Vzdrževanje električnega orodja in vstavnih orodij, segrevanje rok, organizacija delovnih postopkov.
Izjava o skladnosti
Izjavljamo pod izključno odgovornostjo, da proizvod pod „Tehnični podatki“ ustreza naslednjim standardom oz. standardiziranim dokumentom: EN 60745, EN 50581 v skladu z določili Direktiv 2011/65/EU, 2014/30/EU, 2006/42/ES.
Tehnična dokumentacija (2006/42/ES) pri: Robert Bosch Power Tools GmbH, PT/ETM9, D-70538 Stuttgart
Henk Becker
Prah nekaterih materialov kot npr. svinčenega premaza, nekaterih vrst lesa, mineralov in kovin je lahko zdravju škodljiv. Dotik ali vdihavanje tega prahu lahko povzroči alergične reakcije in/ali obolenja dihal uporabnika ali oseb, ki se nahajajo v bližini.
Določene vrste prahu kot npr. prah hrastovine ali bukovja veljajo kot kancerogene, še posebej v povezavi z dodatnimi snovmi za obdelavo lesa (kromat, zaščitno sredstvo za les). Material z vsebnostjo azbesta smejo obdelovati le strokovnjaki.
- Po možnosti uporabljajte sesalnik prahu, ki je primeren glede na vrsto materiala.
Slovensko | 209
– Poskrbite za dobro zračenje delovnega mesta.
- Priporočamo, da nosite zaščitno masko za prah s filtrirnim razredom P2.
Upoštevajte veljavne nacionalne predpise za obdelovalne materiale.
▶ Preprečite nabiranje prahu na delovnem mestu. Prah se lahko hitro vname.
Sesalnik za prah mora biti primeren za odsesavanje kamnitega prahu. Na voljo so ustrezni sesalniki znamke Bosch.
Električno orodje lahko priključite direktno na vtičnico večnamenskega sesalnika Bosch z napravo za daljinski vklop. Sesalnik se vključi samodejno, hkrati z vklopom električnega orodja.
Odsesovalno cev 12 (pribor) nataknite na odsesovalni nastavek 13. Odsesovalno cev 12 povežite s sesalnikom za prah (pribor). Pregleden prikaz za priključitev na različne sesalnike boste našli na koncu teh navodil.
Navodila za uporabo zidnih rezkalnikov
Da bi zmanjšali emisije prahu, ki nastanejo pri delu, upošte- vajte naslednja navodila.
Uporabljajte le kombinacije zidnih rezkalnikov in sesalnika razreda prašnosti M, ki jih priporoča Bosch. Druge kombinacije bi lahko vodile do slabšega zajemanja in ločevanja prahu.
- Pri vzdrževanju in čiščenju sesalnika (vključno s filtri) upoštevajte navodilo za uporabo sesalnika. Zbiralnike prahu izpraznite takoj, ko se napolnijo. Redno čistite filter sesalnika in filter vedno v celoti vstavite v sesalnik.
- Uporabljajte le tiste sesalne gibke cevi, ki jih je predvidel Bosch. Ne manipulirajte odsesovalne gibke cevi. Če pridejo deli kamenja v odsesovalno gibko cev, morate prekiniti delo in jih takoj odstraniti iz cevi. Preprečite zapognitev odsesovalne gibke cevi.
- Zidni rezkalnik uporabljajte le v skladu z namembnostjo.
- Uporabljajte le neoporečna in ostra vstavna orodja. Kadar napredovanje pri delu znatno popušča, je to znak za obrabljena vstavna orodja.
- Upoštevajte splošne zahteve za delovna mesta na gradbiščih.
— Poskrbite za dobro prezračevanje. - Poskrbite za prosto delovno področje. Pri daljšem zarezovanju utorov mora biti možno sesalnik prosto in pravočasno dovajati.
- Nosite zaščito sluha, zaščitna očala, protiprašno masko in po potrebi rokavice. Uporabljajte najmanj polovično protiprašno masko, ki filtrira delce – z razredom FFP 2.
- Za čiščenje delovnega mesta uporabite primeren sesalnik. Ne pometajte nakopičenega prahu, saj s pometanjem leti po zraku.
Montiranje diamantnih rezalnih plošč
▶ Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtikač iz vtičnice.
▶ Pri vstavljanju in menjavi diamantnih rezalnih plošč priporočamo nošenje zaščitnih rokavic.
Diamantne rezalne plošče postanejo pri delu zelo vroče, zato se jih ne dotikajte, preden se ne ohladijo.
▶ Uporabite izključno diamantne rezalne plošče. Segmentirane diamantne rezalne plošče smejo imeti samo negativni rezalni kot in maksimalne zareze 10 mm med segmenti.
Obračanje rezkalne enote navzven
Pri menjavi orodja morate rezkalno enoto v celoti obrniti navzven. Postavitev električno orodje na trdno podlogo. Obrnite deblokirni zaklep 2 npr. s koncem ročaja ključa za vpenjalno matico z dvema luknjama 21 v nasprotni smeri urnega kazalca.
▶ Na ta način se rezkalna enota deblokira in se zaradi elastičnosti obrne takoj navzgor.
Demontaža vpenjalnih priprav (glejte sliko A)
Pritisnite aretirno tipko vretena 9 in s tem pritrdite brusilno vreteno.
Tipko za aretiranje vretena pritiskajte samo pri mirujočem brusilnem vretenu. V nasprotnem primeru se lahko električno orodje poškoduje.
Sprostite vpenjalno matico 20 s pripadajočim ključem 21 in odvijte vpenjalno matico 20. Snemite distančne poščice 19 in prijemalno prirobnico 17.
Očistite brusilno vreteno 16 in vse dele, ki so predvideni za montažo.
Širina utora se določi s številom distančnih ploščic 19 med obema diamantnima rezalnima ploščema 18 in rezalno širino diamantnih rezalnih plošč.
Širina utora se izračuna takole:
širina utora = debelina distančnih ploščic + širina diamantnih rezalnih plošč.
Dovoljeno širino utora lahko razberete iz poglavja „Tehnični podatki“.
Električno orodje lahko uporabljate z eno ali dvema diamantnima rezalnima ploščema.
Montiranje vpenjalnih priprav (glejte sliko A)
Namestite prijemalno prirobnico 17 na brusilno vreteno 16. Prijemalna prirobnica mora biti s svojim vrtilnim sojemalnikom korektno nameščena na brusilnem vretenu.
Namestite diamantno rezalno ploščo 18 in distančne ploščice 19 na prijemalno prirobnico 17.
Neodvisno od željene širine utora morate montirati vedno vse priložene distančne ploščice 19. Diamantna rezalna plošča 18 se sicer lahko med obratovanjem loči in povzroči poškodbe.
Število potrebnih distančnih ploščic:
GNF 20 CA: 5 kosov s po 4 mm debeline
GNF 35 CA: 3 kosi s po 4 mm debeline in 4 kosi s po 6 mm debeline
Med 2 diamantnima ločilnima ploščema 18 mora biti montirana najmanj ena distančna ploščica 19.
Pri montaži diamantnih rezalnih plošč pazite na to, da se puščice smeri vrtenja na diamantnih rezalnih ploščah ujemajo s smerjo vrtenja električnega orodja (glejte puščico smeri vrtenja na glavi gonila).
210 | Slovensko
Pritisnite aretirno tipko vretena 9 in s tem pritrdite brusilno vreteno.
Privijte vpenjalno matico 20 in jo zategnite s ključem za vpenjalno matico z dvema luknjama 21.
Ponovno namestite rezkalno enoto. Povlecite ročaj in s tem preverite, ali je rezkalna enota pravilno zablokirala.
Pri delu z dvema diamantnima ploščema 18 ju vedno zamenjajte v paru.
Zaporedje montaže je prikazano na strani z grafiko.
Delovanje
Prednastavitev rezalne globine
▶ Rezalno globino smete nastaviti le pri izklopljenem električnem orodju.
Z globinskim omejilom 6 lahko predizberete globino reza.
Pritisnite tipko za nastavitev globinskega omejila 5 in potisnite globinsko omejilo 6 na željeno globino reza na skali globine reza 4. Nato spustite tipko 5.
Upoštevajte omrežno napetost! Napetost vira električne energije se mora ujemati s podatki na tipski ploščici električnega orodja. Orodje, ki je označeno z 230 V, lahko priključite tudi na napetost 220 V.
Vklop/izklop
▶ Pred zagonom preverite, ali je rezkalna enota v zgornji poziciji tudi zaskočila. Sicer se lahko zgodi, da se diamantne rezalne plošče dotaknejo obdelovanca in pri vklopu lahko izgubite nadzor nad električnim orodjem.
Za vklop električnega orodja pritisnite vklopno/izklopno stikalo 10 naprej.
Za pritrditev vklopnega/izklopnega stikala 10 pritisnite vklopno/izklopno stikalo 10 s sprednje strani navzdol, dokler se ne.
Če želite električno orodje izklopiti, vklopno/izklopno stikalo 10 spustite, če pa je le-to aretirano, pritisnite zadnji del vklopno/izklopnega stikala 10 kratko navzdol in ga nato spustite.
Da bi privarčevali z energijo, vklopite električno orodje le takrat, ko ga boste uporabljali.
▶ Pred uporabo preverite diamantno rezalno ploščo. Diamantna rezalna plošča mora biti pravilno montirana in se mora prosto vrteti. Preizkusni tek morate izvajati najmanj 1 minuto brez obremenitve. Ne uporabljajte poškodovanih, neokroglih ali vibrirajočih diamantnih rezalnih plošč. Poškodovane diamantne rezalne plošče lahko počijo in povzročijo poškodbe.
Omejitev zagonskega toka
Elektronska omejitev zagonskega toka omeji zmogljivost električnega orodja pri vklopu in omogoča delovanje z varovalko 16 A.
Konstantna elektronika
Konstantna elektronika skrbi za domala konstantno število vrtljajev v prostem teku in pri obremenitvi ter zagotavlja enakomerno delovno storilnost.
Preobremenitvena zaščita
Pri preobremenitvi se motor ustavi. Pustite električno orodje brez obremenitve ohlajevati pri najvišjem številu vrtljajev prostega teka – pribl. 30 sek.
Zaščita proti ponovnemu zagonu (GNF 35 CA)
Zaščita pred ponovnim zagonom preprećuje nekontroliran zagon električnega orodja po prekinitvi električnega toka.
Za ponoven vklop premaknite vklopno/izklopno stikalo 10 v položaj izklopa in znova vklopite električno orodje.
Opozorilo: Redno preverjajte varnostno funkcijo zaščite ponovnega zagona tako, da pustite, da omrežni vtič med uporabo izvlečete in ponovno vtaknete.
Navodila za delo
▶ Previdno pri zarezovanju v nosilne stene, glejte odstavek „Opozorila glede statike“.
▶ Nikoli ne obremenjujte električnega orodja do te mere, da bi se ustavilo.
Če lastna teža obdelovanca ne zadošča, da bi varno na-legal na podlago, ga ustrezno vpnite.
Električno orodje se sme uporabljati le pri suhem rezu.
Zaščitite rezalno ploščo pred udarcem, sunkom in maščobo. Rezalne plošče ne izpostavljajte pritisku s strani.
- Nastavite globino reza, v ta namen glejte odstavek „Prednastavitev rezalne globine“. Da bi izravnali nenatančnosti, ki nastanejo pri odlomljenju materiala iz utora, morate izbrati pribl. 3 mm večjo globino reza kot pa je željena globina utora.
- Postavite električno orodje s tekalnimi kolesi 7 na obdelovalno površino. Rezkalna enota mora biti obrnjena do konca navzgor.
- Vključite električno orodje.
- Za deblokiranje rezkalne enote potisnite deblokirno tipko 3 v smeri navzgor. Z rezkalno enoto se počasi pogreznite v material.
- Vodite električno orodje z obema ročajema in z zmernim potiskom, ki je prilagojen obdelovalnemu materialu.
– Električno orodje vedno premikajte protismerno. V nasprotnem primeru obstaja nevarnost, da bo nekontrolirano izpadlo iz reza. Vodite električno orodje v smeri puščice 8.
– Električno orodje lahko v smeri reza potiskate ali pa tudi vlecite. Navpične utore lahko zelo enostavno izdelate z vlečenjem od zgoraj navzdol.
- Po končanju delovnega postopka obrnite rezkalno enoto pri vklopljenem motorju iz utora navzven, dokler ne zaskoči v zgornjem položaju.
– Izklopite električno orodje.
Ne zaustavljajte ustavljajočih diamantnih rezilnih plošč s protipritiskom na stranico plošče.
Diamantne rezalne plošče postanejo pri delu zelo vroče, zato se jih ne dotikajte, preden se ne ohladijo.
Slovensko | 211
Odstranite preostanek materiala iz utora z odstranjevalcem 22.
Rezanje ovinkov ni mogoče, saj bi se sicer diamantne rezalne plošče zataknile v obdelovancu.
Pri rezanju ploščnih materialov morate material položiti na trdno podlogo ali pa ga podpreti.
Kadar želite prebiti steno, npr. s pnevmatskim vrtalnikom, lahko odluščenje materiala na površini v veliki meri preprečite tako, da pred tem z zidnim rezkalnikom izdelate utor z maksimalno globino reza.
Pri rezanju posebno trdih obdelovancev, na primer betona z visoko vsebnostjo prodnikov, se lahko diamantna rezalna plošča segreje, kar povzroči poškodbe. Na to Vas nedvoumno opozarja venec isker, ki se vrti skupaj s ploščo.
V takem primeru rezanje prekinite in ohladite diamantno re-zalno ploščo tako, da jo pustite delovati v prostem teku pri najvišjem številu vrtljajev.
Opazno nazadovanje z delovnimi rezultati in venec isker po- menita, da je diamantna rezalna plošča postala topa. Nabrusi- te jo lahko s kratkimi rezi v abrazivni material, na primer v apnenec.

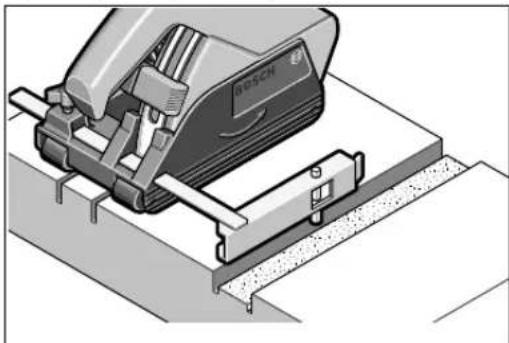

Vzporedni prislon (GNF 20 CA)
Za rezkanje nadaljnih utorov, ki potekajo vzporedno k že obstoječemu utoru, potisnite vodilni sornik 15 vzporednega prislona 14 navzdol v obstoječ utor in nato izvedite postopek rezkanja.
Opozorila glede statike
Zareze v nosilne stene ureja normativ DIN 1053 del 1 oziroma določila, ki so specifična za posamezne države.
Te predpise je treba obvezno spoštovati. Pred začetkom del se posvetujte z odgovornimi statiki, arhitekti ali s pristojnim vodstom gradbišča.
Dovoljena globina in širina reza sta odvisni od dolžine reza, debeline stene in uporabljenega gradbenega materiala.
Vzdrževanje in servisiranje
Vzdrževanje in čiščenje
Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtikač iz vtičnice.
▶ Električno orodje in prezračevalne reže naj bodo vedno čisti, kar bo zagotovilo dobro in varno delo.
Po končanem delu demontirajte vpenjalne priprave in očistite vse dele vpenjalnikov ter zaščitni pokrov.
Bodite skrbni pri shranjevanju pribora in rokovanju z njim.
Indikator servisiranja 11 (GNF 35 CA)
Pri izrabljenih drsnih grafitih se električno orodje samodejno izklopi. Indikator servisiranja 11 javi napako približno 8 ur prej s prižiganjem ali brlenjem prikaza. V takem primeru je treba električno orodje poslati v servis, kjer bodo opravili vzdrževalna dela. Naslovi so navedeni v poglavju „Servis in svetovanje o uporabi“.
Da bi se izognili ogrožanju varnosti v primeru, da morate na-domestiti priključni kabel, mora to storiti servis podjetja Bosch ali pooblaščen servis za električna orodja Bosch.
Nadomestni deli
GNF 20 CA
Prijemalna prirobnica 17 3 600 390 023 Distančne ploščice 4 mm 19 3 609 202 041 Vpenjalna matica 20 3 603 345 005
GNF 35 CA
Prijemalna prirobnica 17 3 609 202 039 Distančne ploščice 4 mm 19 3 609 202 041 Distančne ploščice 6 mm 19 3 609 202 042 Vpenjalna matica 20 3 609 202 040
Servis in svetovanje o uporabi
Servis Vam bo dal odgovore na Vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Risbe razstavljenega stanja in informacije o nadomestnih delih se nahajajo tudi na spletu pod:
www.bosch-pt.com
Skupina svetovalcev o uporabi podjetja Bosch Vam bo z veseljem v pomoč pri vprašanjih o naših izdelkih in njihovega pribora.
V primeru dodatnih vprašanj in pri naročanju nadomestnih delov brezpogojno navedite 10-mestno številko artikla, ki je navedena na tipski ploščici naprave.
212 | Hrvatski
Slovensko
Top Service d.o.o.
Celovška 172
1000 Ljubljana
Tel.: (01) 519 4225
Tel.: (01) 519 4205
Fax: (01) 519 3407
Odlaganje
Električno orodje, pribor in embalažo je treba dostaviti v okolju prijazno ponovno predelavo.
Električnih orodij ne vrzite med gospodinjske odpadke!
Samo za države EU:
V skladu z Direktivo 2012/19/EU Evropskega Parlamenta in Sveta o odpadni električni in elektronski opremi (OEEO) in njeni ure- sničitvi v nacionalnem pravu se morajo električna orodja, ki niso več v uporabi, ločeno zbirati ter okolju prijazno reciklirati.
Pridržujemo si pravico do sprememb.
