MANUALE UTENTE GNH 18V-35 Professional BOSCH

I istruzional originali

ro Instructioni originale

be Оригинална инструкция

(1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) (15)

4

A1 ① (10) (11) (17) (18)(1) ② (17) ③ (18)

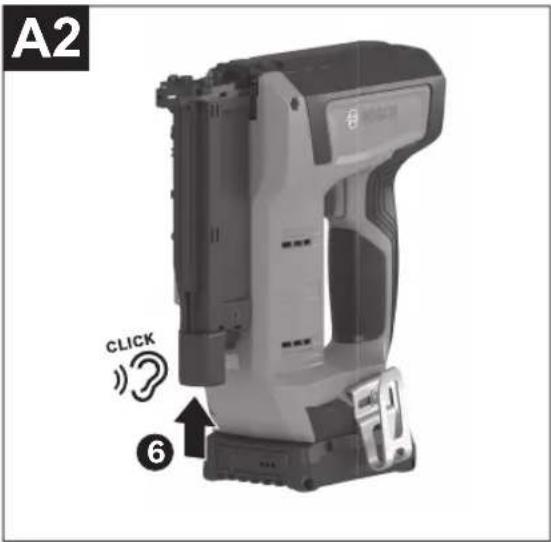

A2 CLICK ⑥

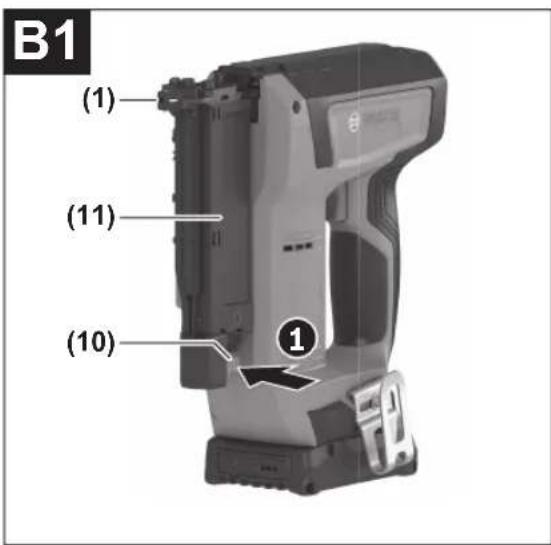

B1 (1) (11) (10) ①

Avvertenze di sicurezza

Avvertenze generali di sicurezza per elettroutensili

ATTENZIONE

Leggere tutte le avvertenze di sicurezza e tutte le istruzioni opera-

tive. In caso di mancato rispetto delle avvertenze di sicurezza e delle istruzioni operative si può creare il pericolo di scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze e le istruzioni operative per ogni esigenza futura.

Il termine "elettroutensile" riportato nelle avvertenze fa riferimento ai dispositivi dotati di alimentazione elettrica (a filo) o a batteria (senza filo).

Sicurezza della postazione di lavoro

▶ Mantenere l'area di lavoro pulita e ben illuminata. Zone disordinate o buie possono essere causa di incidenti.
Evitare di impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali siano presenti liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
- Tenere lontani i bambini e altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni possono comportare la perdita del controllo sull'elettroutensile.

Sicurezza elettrica

La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare qualsivoglia modifica alla spina. Non utilizzare spine adattatrici con elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, fornelli elettrici e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è collegato a massa.
▶ Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
Non usare il cavo per scopi diversi da quelli previsti. Non usare il cavo per trasportare o appendere l'elet-troutensile, né per estrarre la spina dalla presa di cor-rente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e parti dell'elettroutensile in movi- mento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.
Se si utilizza l'elettroutensile all'aperto, impiegare un cavo di prolunga adatto per l'uso all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio di scosse elettriche.
Qualora non fosse possibile evitare di utilizzare l'elet-troutensile in un ambiente umido, usare un interrutto-re di protezione dalle correnti di guasto (RCD). L'uso di un interruttore di sicurezza riduce il rischio di una scos-sa elettrica.

Sicurezza delle persone

▶ Quando si utilizza un elettroutensile è importante re-stare vigili, concentrarsi su ciò che si sta facendo e operare con giudizio. Non utilizzare l'elettroutensile

in caso di stanchezza o sotto l'effetto di droghe, alcool o medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi lesioni.

Utilizzare gli appositi dispositivi di protezione individuali. Indossare sempre gli occhiali protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino,elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di lesioni.
Evitare l'accensione involontaria dell'elettroutensile. Prima di collegare l'elettroutensile all'alimentazione di corrente e/o alla batteria, prima di prenderlo o trasportarlo, assicurarsi che l'interruttore sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
Prima di accendere l'elettroutensile togliere qualsiasi attrezzo di regolazione o chiave utilizzata. Un accessorio oppure una chiave che si trovi in una parte rotante dell'elettroutensile può provocare lesioni.
Evitare di assumere posture anomale. Mantenere appoggio ed equilibrio adeguati in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.
Indossare indumenti adeguati. Non indossare vestiti larghi, né gioielli. Tenere i capelli, i vestiti e i guanti lontani dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi potrebbero impigliarsi in parti in movimento.
Se l'utensile è dotato di un apposito attacco per dispositivi di aspirazione e raccolta polvere, accertarsi che gli stessi siano collegati e utilizzati in modo conforme. L'utilizzo di un dispositivo di aspirazione della polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

Trattamento accurato e uso corretto degli elettroutensili

Non sottoporre l'elettroutensile a sovraccarico. Utilizzare l'elettroutensile adeguato per l'applicazione specifica. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione.
Non utilizzare l'elettroutensile qualora l'interruttore non consenta un'accensione/uno spegnimento corretti. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato.
Prima di procedere a operazioni di regolazione sull'elettroutensile, prima di sostituire parti accessorie oppure prima di posare l'elettroutensile al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione evita che l'elettroutensile possa essere messo in funzione involontariamente.
Riporre gli elettroutensili fuori della portata dei bambini durante i periodi di inutilizzo e non consentire

l'uso degli utensili stessi a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.

Eseguire la manutenzione degli elettroutensili. Verificare la presenza di un eventuale disallineamento o in- ceppamento delle parti mobili, la rottura di compo- nenti o qualsiasi altra condizione che possa pregiudicare il corretto funzionamento dell'elettroutensile stesso. Se danneggiato, l'elettroutensile deve essere riparato prima dell'uso. Numerosi incidenti vengono
causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente.
Mantenere gli utensili da taglio affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.
Utilizzare sempre l'elettroutensile, gli accessori e gli utensili specifici ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni di lavoro e delle operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti può dar luogo a situazioni di pericolo.

Trattamento e utilizzo appropriato di utensili dotati di batterie ricaricabili

Per ricaricare la batteria utilizzare solo il caricabatteria consigliato dal produttore. Per un caricabatteria previsto per un determinato tipo di batteria sussiste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile.
Utilizzare gli elettroutensili solo con le batterie esplicitamente previste. L'uso di batterie ricaricabili di tipo diverso può provocare rischio di lesioni e di incendi.
Durante i periodi di inutilizzo, conservare la batteria lontano da oggetti metallici quali fermagli, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici che potrebbero creare una connessione tra i terminali. Un eventuale corto circuito tra i contatti dell'accumulatore può dare origine a bruciature o incendi.
In caso di condizioni d'uso non conformi, si può verificare la fuoriuscita di liquido dalla batteria. Evitare il contatto. In caso di contatto accidentale, risciacquare con acqua. Qualora il liquido venisse in contatto con gli occhi, richiedere inoltre assistenza medica. Il liquido fuoriuscito dalla batteria ricaricabile può causare irritazioni cutanee o ustioni.

Assistenza

Fare riparare l'elettroutensile da personale specializzato e utilizzando solo parti di ricambio identiche. In tale maniera viene salvaguardata la sicurezza dell'elet-troutensile.

Avvertenze di sicurezza per chiodatrici

▶ Tenere sempre presente che l'utensile può contenere chiodi. Una mancanza di attenzione nell'impiego della

54 | Italiano

chiodatrice può comportare un'improvvisa proiezione di chiodi, con conseguenti lesioni alla persona.

Non rivolgere l'utensile verso se stessi, né verso altre persone nelle vicinanze. In caso di attivazione accidentale, i chiodi verrebbero proiettati all'esterno, causando lesioni.
Non azionare l'utensile qualora non sia saldamente posizionato sul pezzo in lavorazione. Se l'utensile non si trova a contatto con il pezzo in lavorazione, il chiodo potrebbe deviare dal percorso previsto.
▶ Scollegare l'utensile dall'alimentazione, qualora il chiodo si inceppi nell'utensile. Se collegata all'alimentazione, durante la rimozione del chiodo inceppato, la chiodatrice potrebbe accidentalmente attivarsi.
▶ Procedere con cautela nel rimuovere un chiodo inceppato. Il meccanismo potrebbe trovarsi sotto pressione e il chiodo potrebbe venire proiettato all'esterno durante il tentativo di rimuoverlo.
Non utilizzare questa chiodatrice per fissare cavi elettrici. Questo utensile non è concepito per l'installazione di cavi elettrici e potrebbe quindi danneggiare l'isolamento dei cavi stessi, con conseguente rischio di folgorazione o incendio.
▶ Scollegare la chiodatrice dall'alimentazione durante le operazioni di carico e scarico dei chiodi, esecuzione di regolazioni o sostituzione degli accessori. Se collegata all'alimentazione, la chiodatrice potrebbe attivarsi accidentalmente e causare lesioni alla persona.
▶ Procedere con cautela quando si maneggiano i chiodi, in particolare durante le operazioni di carico e scarico. I chiodi presentano punte affiliate che possono causare lesioni alla persona.
Tenere le dita lontane dall'interruttore quando non si utilizza la chiodatrice e quando si cambia posizione di lavoro. Un'attivazione accidentale proietterà il chiodo verso l'esterno causando lesioni alla persona.
▶ Afferrare e tenere la chiodatrice dalle superfici isolate dell'impugnatura qualora si eseguano operazioni in cui il chiodo potrebbe entrare a contatto con cavi elettrici nascosti. Se un chiodo entra a contatto con un cavo sotto tensione, la tensione potrebbe trasmettersi anche alle parti metalliche esposte della chiodatrice, provocando la folgorazione dell'utilizzatore.
▶ Afferrare e tenere saldamente la chiodatrice durante il funzionamento. Un rinculo incontrollato della chiodatrice può determinarne l'attivazione accidentale e causare lesioni alla persona.
Mantenere tutte le parti del corpo, come mani, gambe, ecc. lontane dalla direzione di proiezione dell'utensile. Il chiodo può penetrare nel pezzo in lavorazione e in qualsiasi oggetto che si trovi dietro quest'ultimo, il che può causare lesioni alla persona.
Durante l'utilizzo della chiodatrice, mantenere tutte le parti del corpo, come mani, gambe, ecc. lontane dall'area di inserimento dei chiodi nel pezzo in lavora-

zione. Il chiodo potrebbe deviare e fuoriuscire dal pezzo in lavorazione causando lesioni alla persona.

Al fine di rilevare linee di alimentazione nascoste, utilizzare apparecchiature di ricerca adatte oppure rivolgersi alla società erogatrice locale. Un contatto con cavi elettrici può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando una tubazione del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano danni materiali.
In caso di danni o di utilizzo improprio della batteria, vi è rischio di fuoriuscita di vapori. La batteria può incendiarsi o esplodere. Far entrare aria fresca nell'ambiente e contattare un medico in caso di malessere. I vapori possono irritare le vie respiratorie.
▶ Non modificare né aprire la batteria. Vi è il rischio di cortocircuito.
Qualora si utilizzino oggetti appuntiti, come ad es. chiodi o cacciaviti, oppure se si esercita forza dall'esterno, la batteria potrebbe danneggiarsi. Potrebbe verificarsi un cortocircuito interno e la batteria potrebbe incendiarsi, emettere fumo, esplodere o surriscaldarsi.
Utilizzare la batteria solo con articoli del produttore. Soltanto in questo modo la batteria verrà protetta da pericolosi sovraccarichi.

Proteggere la batteria dal calore, ad esempio anche da irradiazione solare continua, fuoco, sporcizia, acqua e umidità. Sus- siste il pericolo di esplosioni e cor-

tocircuito.

Simboli e relativi significati

I seguenti simboli possono essere molto importanti per l'utilizzo dell'elettroutensile in dotazione. È importante imprimersi bene nella mente i simboli ed il rispettivo significato. Un'interpretazione corretta dei simboli contribuisce ad utilizzare meglio ed in modo più sicuro l'elettroutensile.

Simboli e relativi significati

Indossare protezioni per l'udito. L'effetto del rumore può provocare la perdita dell'udito.

Indossare occhiali protettivi.

Descrizione del prodotto e dei servizi forniti

Leggere tutte le avvertenze e disposizioni di sicurezza. La mancata osservanza delle avvertenze e disposizioni di sicurezza può causare folgorazioni, incendi e/o lesioni di grave entità.

Si prega di osservare le immagini nella prima parte delle istruzioni per l'uso.

Utilizzo conforme

L'elettroutensile è concepito per l'inserimento di chiodi nel legno.

Possono essere utilizzati solo gli elementi di fissaggio (chiodi, graffe ecc.) specificati nella tabella «Dati tecnici».

Avvertenza: l'elettroutensile non è concepito per l'inserimento di chiodi nel metallo o nel calcestruzzo.

Componenti illustrati

La numerazione dei componenti raffigurati è riferita all'illustrazione dell'elettroutensile nella pagina con rappresentazione grafica.

(1) Apertura di espulsione
(2) Protezione salvapezzo 1
(3) Copertura del canale di espulsione
(4) Viti per apertura/chiusura del canale di espulsione
(5) Luce di lavoro
(6) Grilletto
(7) Tasto di sbloccaggio della batteria
(8) Batteria
(9) Gancio per attacco alla cintura
(10) Interruttore per l'apertura del caricatore
(11) Cursore di spinta del caricatore
(12) Rotellina per la regolazione della guida di profondità
(13) Chiave a brugola
(14) Finestrella d'ispezione dell'indicatore di rifornimento
(15) Sicura per lo scatto
(16) Impugnatura (superficie di presa isolata)
(17) Nastro di chiodi ^a)
(18) Caricatore
(19) Scomparto per riporre la protezione salvapezzo
(20) Protezione salvapezzo 2
a) Questo accessorio non è compreso nella fornitura standard.

Dati tecnici

Chiodatrice a batteria GNH 18V-35
Codice prodotto	3 601 D82 7..
Tensione nominale V= 18
Sistema di scatto
- Scatto singolo con sicura ●
Elemento di inserimento
- Tipo Spina	PRO PN23 G
- Lunghezza mm 15	19
	25

Chiodatrice a batteria GNH 18V-35

	30
	35
- Diametro mm 0,6
	ga 23
- Angolo 0°
Capacità max. del caricatore 110
Dimensioni (senza batteria)
- Altezza mm 214
- Larghezza mm 81
- Lunghezza con protezione salvapezzo	mm 232
Peso ^A)	kg 1,7
Temperatura ambiente consigliata in fase di ricarica	°C 0 ... +35
Temperatura ambiente consentita durante il funzionamento ^B) e per lo stoccaggio	°C -20 ... +50
Batterie compatibili	GBA 18V...ProCORE18V...EXPERT 18V...EXBA18V...CORE18V...
Batterie consigliate GBA 18V... ≥ 2,0	Ah
Caricabatteria consigliati	GAL 18...GAL 36...GAL 12V/18...GAX 18...EXAL18...

A) Senza batteria (per informazioni sul peso della batteria consultare il sito www.bosch-professional.com.)
B) Prestazioni limitate con temperature < 0 °C
I valori possono variare a seconda del prodotto ed essere soggetti a condizioni di impiego e ambientali. Per maggiori informazioni, consultare il sito www.bosch-professional.com/wac.

Informazioni su rumorosità e vibrazioni

Valori di emissione acustica rilevati conformemente a EN 60745-2-16.

Il livello di rumorosità ponderato A dell'elettroutensile è tipicamente di: Livello di pressione acustica 88 dB(A); Livello di potenza sonora 99 dB(A). Grado d'incertezza K = 3 dB.

Indossare protezioni acustiche!

Valori di oscillazione totali a_h (somma vettoriale delle tre direzioni) e grado d'incertezza K rilevati conformemente

a EN 60745-2-16:

$$ a _ {n} < 2, 5 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$

Il livello di vibrazione ed il valore di emissione acustica indicati nelle presenti istruzioni sono stati rilevati conformemente ad una procedura di misurazione unificata e sono utilizzabili per confrontare gli elettroutensili. Le stesse procedure sono idonee anche per una valutazione temporanea del livello di vibrazione e dell'emissione acustica.

56 | Italiano

Il livello di vibrazione ed il valore di emissione acustica sono riferiti agli impieghi principali dell'elettroutensile; qualora, tuttavia, l'elettroutensile venisse utilizzato per altre applicazioni, oppure con accessori differenti o in caso di insufficiente manutenzione, il livello di vibrazione ed il valore di emissione acustica potrebbero variare. Ciò potrebbe aumentare sensibilmente l'emissione di vibrazioni e l'emissione acustica sull'intero periodo di funzionamento.

Per valutare con precisione i valori di vibrazione e di emissione acustica, andranno considerati anche i periodi nei quali l'utensile sia spento, oppure acceso, ma non utilizzato. Ciò potrebbe ridurre sensibilmente l'emissione di vibrazioni e l'emissione acustica sull'intero periodo di funzionamento.

Adottare misure di sicurezza supplementari per proteggere l'operatore dall'effetto delle vibrazioni: ad esempio, sottoponendo a manutenzione l'elettroutensile e gli utensili accessori, mantenendo calde le mani e organizzando i vari processi di lavoro.

Batteria

Prima di qualsiasi intervento sull'elettroutensile (ad es. per manutenzione, sostituzione dell'accessorio ecc.), prelevare la batteria. Qualora l'interruttore di avvio/arresto venga premuto inavvertitamente, vi è rischio di lesioni.

Bosch vende elettroutensili a batteria anche senza batteria. Per sapere se nella dotazione dell'elettroutensile è compresa una batteria, leggere quanto riportato sulla confezione.

Ricarica della batteria

▶ Utilizzare esclusivamente i caricabatterie indicati nei dati tecnici. Soltanto questi caricabatterie sono adatti alle batterie al litio utilizzate nell'elettroutensile.

Avvertenza: a causa delle norme internazionali per il trasporto, le batterie al litio vengono fornite parzialmente cariche. Per assicurare la piena potenza della batteria, ricaricarla completamente prima dell'impiego iniziale.

Introduzione della batteria

Spingere la batteria carica nell'apposito alloggiamento, sino a farlo scattare udibilmente in posizione.

Rimozione della batteria

Per rimuovere la batteria, premere il tasto di sbloccaggio ed estrarla. Durante tale operazione, non esercitare forza. La batteria è dotata di 2 livelli di bloccaggio, preposti ad impedire che la batteria stessa cada all'esterno, qualora il tasto di sbloccaggio batteria venga premuto inavvertitamente. Sino a quando la batteria è inserita nell'elettroutensile, essa viene mantenuta in posizione da un'apposita molla.

Indicatore del livello di carica della batteria

Avvertenza: non tutti i tipi di batteria dispongono di un indicatore del livello di carica.

I LED verdi dell'apposito indicatore indicano il livello di carica della batteria. Per ragioni di sicurezza, il livello di carica si può verificare esclusivamente ad elettroutensile fermo.

Per visualizzare il livello di carica, premere il tasto dell'indicatore livello di carica della batteria. Giò sarà possibile anche a batteria rimossa.

Se premuto il tasto dell'indicatore livello di carica della batteria non si illumina alcun LED, ciò significa che la batteria è difettosa e che deve essere sostituita.

Tipo di batteria GBA 18V...

LED Capacità

Luce fissa, 3 LED verdi 60-100%

Luce fissa, 2 LED verdi 30-60%

Luce fissa, 1 LED verde 5-30%

Luce lampeggiante, 1 LED verde 0–5%

Tipo di batteria ProCORE18V... | EXPERT 18V... | EXBA18V... | CORE18V...

LED Capacità

Luce fissa, 5 LED verdi 80–100%

Luce fissa, 4 LED verdi 60-80%

Luce fissa, 3 LED verdi 40-60%

Luce fissa, 2 LED verdi 20-40%

Luce fissa, 1 LED verde 5-20%

Luce lampeggiante, 1 LED verde 0-5%

Avvertenze per l'impiego ottimale della batteria

Proteggere la batteria ricaricabile da umidità ed acqua.

Conservare la batteria esclusivamente nel campo di temperatura fra -20 °C e 50 °C. Non lasciare la batteria all'interno dell'auto, ad es. nel periodo estivo.

Pulire di tanto in tanto le fessure di ventilazione della batteria ricaricabile con un pennello morbido, pulito ed asciutto.

Una sensibile riduzione della durata del funzionamento dopo l'operazione di ricarica sta ad indicare che la batteria ricaricabile dovrà essere sostituita.

Attenersi alle indicazioni relative allo smaltimento.

Montaggio

Prima di qualsiasi intervento sull'elettroutensile (ad es. per manutenzione, sostituzione dell'accessorio ecc.), prelevare la batteria. Qualora l'interruttore di avvio/arresto venga premuto inavvertitamente, vi è rischio di lesioni.

▶ Deporre l'elettroutensile sempre in posizione laterale e non posizionarlo sulla batteria. In base al tipo di uten-

sile accessorio e di batteria utilizzati, l'elettroutensile potrebbe ribaltarsi.

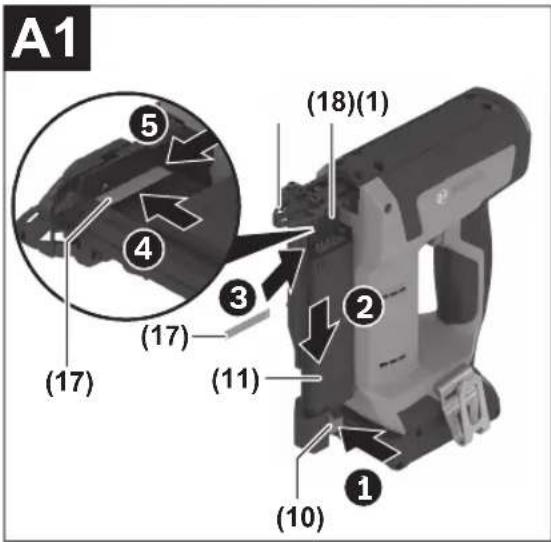

Rifornimento del caricatore (vedere figg. A1-A2)

Rimuovere la batteria prima di effettuare regolazioni sull'utensile, sostituire elementi accessori o riporre l'elettroutensile. Con tale precauzione si eviterà il rischio di avviare accidentalmente l'elettroutensile.

Utilizzare soltanto accessori originali Bosch. I componenti di precisione dell'elettroutensile, quali caricatore, apertura di espulsione e canale di espulsione, sono concepiti per graffe, chiodi e spine di Bosch. Altri produttori utilizzano qualità di acciaio e dimensioni diverse.

Avvertenza: utilizzare esclusivamente elementi di inserimento specificati nella tabella «Dati tecnici».

L'utilizzo di elementi di fissaggio non consentiti può danneggiare l'elettroutensile e provocare lesioni.

Durante il rifornimento del caricatore, tenere l'elettroutensile in modo che l'apertura di espulsione (1) non sia puntata né verso di sé né verso altre persone.

• Premere l'interruttore (10) per aprire il caricatore. Il cursore di spinta del caricatore (11) viene estratto.
• Inserire un nastro di chiodi (17) nella parte superiore sinistra del caricatore (18).

Avvertenza: rifornire il caricatore solo di chiodi della stessa lunghezza. Rimuovere i chiodi dal caricatore prima di inserirne altri di lunghezza diversa.

Avvertenza: un monitoraggio elettronico rileva l'eventuale presenza di chiodi nel caricatore. Se si preme la sicura per lo scatto con caricatore vuoto, non avverrà alcuna operazione di inserimento. In questo modo, si impediranno colpi a vuoto.

- Per chiudere il caricatore (18), spostare con cautela il cursore di spinta del caricatore (11) in avanti fino alla parte iniziale del caricatore (18).

Avvertenza: il cursore di spinta del caricatore deve poter scorrere indietro nella posizione iniziale senza grande sforzo (solamente con la forza nelle dita). Se il cursore di spinta del caricatore si inceppa, i chiodi non verranno espulsi, reste-ranno nel canale di espulsione (si veda Inceppatura) oppure verranno espulsi ad un'angolazione errata.

Uso

Deporre l'elettroutensile sempre in posizione laterale e non posizionarlo sulla batteria. In base al tipo di utensile accessorio e di batteria utilizzati, l'elettroutensile potrebbe ribaltarsi.

Sistema di scatto

Scatto singolo con sicura

Per questo sistema di scatto si deve dapprima appoggiare saldamente sul pezzo in lavorazione la sicura per lo scatto (15). Un elemento di fissaggio viene sparato solo quando si preme il grilletto (6).

Successivamente, si potranno sparare ulteriori elementi se il grilletto (6) è stato riportato nella posizione iniziale e la sicura per lo scatto (15) è ancora interamente inserita.

Messa in funzione

Accensione/spegnimento

L'elettroutensile sarà pronto all'uso dopo aver inserito la batteria (8).

Espulsione di chiodi

- Appoggiare saldamente sul pezzo in lavorazione l'apertura di espulsione (1) o, eventualmente, la protezione salvapezzo gommata (2) finché la sicura per lo scatto (15) non è completamente premuta. La luce di lavoro (5) si accende.

• Infine, premere brevemente il grilletto (6) e rilasciarlo nuovamente. In questo modo viene sparato un chiodo.
• Per un'ulteriore operazione di inserimento, sollevare completamente l'elettroutensile dal pezzo e posizionarlo saldamente nel successivo punto desiderato. In alternativa, è possibile tenere premuta la sicura per lo scatto (15) e azionare il grilletto (6) per espellere un altro chiodo.

Avvertenze operative

Prima di iniziare a lavorare, verificare sempre che i dispositivi di sicurezza e di scatto funzionino correttamente e che tutte le viti e i dadi siano serrati saldamente.

Scollegare immediatamente dall'alimentazione di corrente un elettroutensile difettoso o non perfettamente funzionante e contattare un Centro Assistenza Clienti autorizzato Bosch.

Non eseguire operazioni improprie sull'elettroutensile. Non smontare o bloccare nessun componente dell'elettroutensile, come ad esempio la sicura per lo scatto.

Non eseguire «riparazioni d'emergenza» con mezzi non adatti. L'elettroutensile deve essere sottoposto ad una regolare ed accurata manutenzione.

Evitare ogni depotenziamento o danno dell'elettroutensile, ad es. tramite:

• colpi o incisioni,
• modifiche non approvate dal produttore,
  – guidandolo lungo sagome prodotte con materiale duro, ad es. acciaio,
• cadute o trascinamenti su pavimenti,
• utilizzo come martello,
• qualsiasi tipo di azione violenta.

Controllare cosa c'è sotto il pezzo in lavorazione o dietro di esso. Non sparare chiodi in pareti, soffitti o pavimenti, qualora delle persone di trovino al di là di queste strutture. I chiodi possono trapassare il pezzo e ferire qualcuno.

Non sparare un chiodo su un chiodo già conficcato. In questo modo il chiodo si può deformare, i chiodi si possono incep- pare o l'elettroutensile può muoversi in modo incontrollato.

Al fine di ridurre al minimo l'usura del punzone, evitare di far scattare colpi a vuoto.

58 | Italiano

In caso di lunghe pause o al termine del lavoro, prelevare la batteria dall'elettroutensile e, se possibile, svuotare il caricatore. Posizionare l'elettroutensile su una superficie piana in modo che l'elemento di contatto non venga attivato.

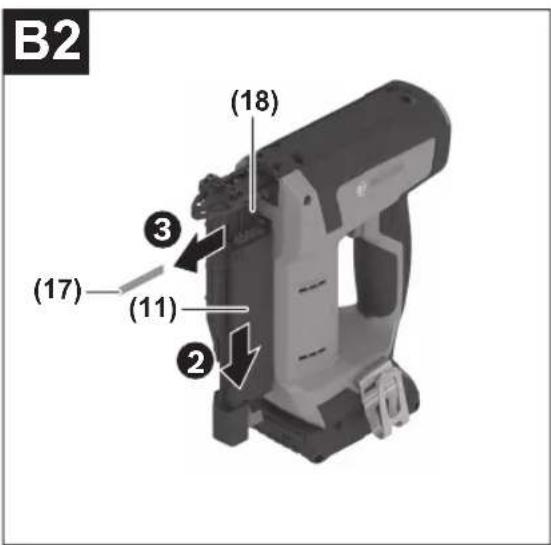

Svuotamento del caricatore (vedere figg. B1-B2)

• Premere l'interruttore (10) per aprire il caricatore. Il cursore di spinta del caricatore (11) viene estratto.
• Ruotare l'elettroutensile in modo che il nastro di chiodi (17) nel caricatore (18) scivoli fuori.
• Per chiudere il caricatore (18), guidare con cautela il cursore di spinta del caricatore (11) in avanti fino alla parte iniziale del caricatore (18).

Regolazione della guida di profondità (vedere fig. C)

La profondità di inserimento dei chiodi può essere impostata con la rotellina (12).

- Svuotare il caricatore (18).

- Chiodi sparati a una profondità eccessiva: per ridurre la profondità di inserimento, ruotare la rotellina (12) in direzione «-».

- Chiodi sparati a una profondità insufficiente: per aumentare la profondità di inserimento, ruotare la rotellina (12) in direzione «+».

• Rifornire nuovamente il caricatore.
• Testare la nuova profondità di inserimento su un pezzo di prova.

Se necessario, ripetere i passaggi riportati sopra.

Sbloccaggio delle inceppature (vedere figg. D1-D3)

I singoli chiodi possono incepparsi nel canale di espulsione. Se dovesse capitare molto spesso, contattare un Centro Assistenza Clienti autorizzato Bosch.

• Rilasciare il grilletto (6).
• Prelevare la batteria (8) dall'elettroutensile.
• Svuotare il caricatore (18).
• Allentare le viti per l'apertura/chiusura del canale di espulsione (4) per mezzo della chiave a brugola (13) e rimuovere la copertura del canale di espulsione (3) spostandolo e sollevandolo in modo da poter aprire il canale.
• Rimuovere il chiodo inceppato. A tale scopo, se necessario, utilizzare una pinza.
• Chiudere il canale di espulsione applicando la relativa copertura (3) e spingendo completamente a battuta fino all'involucro dell'elettroutensile.

Piano di manutenzione

Pulire il caricatore (18). Rimuovere i trucioli di legno che potrebbero accumularsi nel caricatore durante il lavoro. Pulire l'elet-troutensile a intervalli regolari utilizzando aria compressa.

• Serrare le viti per l'apertura/chiusura del canale di espulsione (4) per mezzo della chiave a brugola (13).
• Rifornire nuovamente il caricatore (18).

Sostituzione della protezione salvapezzo (vedere fig. E)

La protezione salvapezzo (2) all'estremità della sicura per lo scatto (15) protegge il pezzo finché l'elettroutensile non è correttamente posizionato per un'operazione di fissaggio. La protezione salvapezzo può essere rimossa e sostituita

• Rilasciare il grilletto (6).
• Prelevare la batteria (8) dall'elettroutensile.
• Svuotare il caricatore (18).
• Rimuovere la protezione salvapezzo dalla sicura per lo scatto.
• Inserire la nuova protezione salvapezzo dal lato aperto sulla sicura per lo scatto.

Avvertenza: una protezione salvapezzo (20) per lavorare in punti stretti è conservata sul lato inferiore del caricatore (18). Dopo aver sostituito la protezione salvapezzo, spingere l'altra protezione salvapezzo nello scomparto (19).

Trasporto e conservazione

Per il trasporto, prelevare la batteria dall'elettroutensile. Sul luogo di lavoro trasportare l'elettroutensile solo per l'impugnatura (16) e senza premere il grilletto (6).

Conservare l'elettroutensile in un luogo asciutto e caldo, sempre separato dalla batteria.

Qualora l'elettroutensile non dovesse essere utilizzato per un lungo periodo di tempo, coprirne i componenti in acciaio con un sottile strato d'olio. Questo impedisce l'insorgere della ruggine.

Gancio per attacco alla cintura (vedere fig. F)

Tramite il gancio per attacco alla cintura (9) è possibile ad esempio agganciare l'elettroutensile a una cintura. In questo modo si avranno entrambe le mani libere e l'elettroutensile sarà sempre a portata di mano.

Manutenzione ed assistenza

Manutenzione e pulizia

Prima di qualsiasi intervento sull'elettroutensile (ad es. per manutenzione, sostituzione dell'accessorio ecc.), prelevare la batteria. Qualora l'interruttore di avvio/arresto venga premuto inavvertitamente, vi è rischio di lesioni.
Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'elettroutensile e le fessure di ventilazione.

Attività Motivazione Esecuzione

Pulire il caricatore (18) e il cursore di spinta del caricatore (11).	Evita che si inceppi un chiodo. – Pulire meccanismo del caricatore/del cursore di spinta del caricatore con aria compressa.
Assicurarsi che la sicura per lo scatto (15) funzioni regolarmente.	Garantisce la sicurezza sul lavoro e un impiego efficiente dell'elettroutensile.	– Pulire il meccanismo della sicura per lo scatto con aria compressa.

Eliminazione delle anomalie

Problema Causa Rimedio
L'elettroutensile non è pronto ad entrare in funzione.	La batteria non è carica o è difettosa. – Ricaricare completamente la batteria o sostituirla.
	La batteria non è inserita correttamente. – Assicurarsi che la batteria scatti in posizione sull'impugnatura.
	La temperatura della batteria è troppo alta o troppo bassa.	- Aspettare finché la batteria raggiunge (di nuovo) la temperatura di esercizio ottimale.
	I contatti della batteria o il motore sono sporchi o difettosi.	- Contattare un Centro Assistenza Clienti autorizzato Bosch. Far sostitui-re il componente al Centro Assisten-za.
	Il caricatore (18) è vuoto.	- Rifornire nuovamente il caricatore. (vedi «Rifornimento del caricatore (vedere figg. A1-A2)», Pagina 57)
	La sicura per lo scatto (15) è piegata.	- Contattare un Centro Assistenza Clienti autorizzato Bosch. Far sostitui-re il componente al Centro Assisten-za.
	L'elettronica è difettosa. – Contattare un Centro Assistenza Clienti autorizzato Bosch.
L'elettroutensile è pronto ad entrare in funzione ma i chiodi non vengono spara-ti.	Possibile guasto dei seguenti componenti:- Grilletto (6)- Punzone- Motore o trasmissione- Elettronica	- Contattare un Centro Assistenza Clienti autorizzato Bosch. Far sostitui-re il componente al Centro Assisten-za.
	Dei materiali estranei si sono raccolti nel meccanismo di espulsione.	- Contattare un Centro Assistenza Clienti autorizzato Bosch. Far sostitui-re il componente al Centro Assisten-za.
	Dei materiali estranei si sono raccolti nell'apertura di espulsione (1) o nel cari-catore (18).	- Pulire l'apertura di espulsione (1) o il caricatore (18).
	Un chiodo si è inceppato nel canale di espulsione.	- Sbloccare l'inceppatura. (vedi «Sbloc-caggio delle inceppature (vedere figg. D1-D3)», Pagina 58)
	Il cursore di spinta del caricatore (11) si inceppa o è difettoso.	- All'occorrenza, pulire il cursore di spinta del caricatore (11) e assicurar-si che il caricatore (18) non sia spor-co.- Contattare un Centro Assistenza Clienti autorizzato Bosch. Far sostitui-

60 | Italiano

Problema Causa Rimedio

		re il componente al Centro Assistenza.
	La molla del cursore di spinta del caricatore è troppo debole o difettosa.	- Contattare un Centro Assistenza Clienti autorizzato Bosch. Far sostitui-re il componente al Centro Assisten-za.
	Gli elementi di fissaggio utilizzati non so-no consentiti.	- Utilizzare solamente accessori originali. Possono essere utilizzati solo gli elementi di fissaggio (chiodi, graffe ecc.) specificati nella tabella «Dati tecnici».
	Il caricatore (18) è vuoto.	- Rifornire nuovamente il caricatore. (vedi «Rifornimento del caricatore (vedere figg. A1-A2)», Pagina 57)
	Il grilletto (6) e la sicura per lo scatto (15) sono stati azionati contemporaneamente.	- Eseguire nuovamente l'operazione di inserimento e osservare la corretta sequenza di azionamento.
I chiodi vengono inseriti ad una profondità eccessiva.	La guida di profondità è impostata a una profondità eccessiva.	- Impostare la guida di profondità alla profondità desiderata. (vedi «Regolazione della guida di profondità (vede-re fig. C)», Pagina 58)
	Il tampone è consumato. - Contattare un Centro AssistenzaClienti autorizzato Bosch. Far sostitui-re il componente al Centro Assisten-za.
I chiodi non vengono inseriti ad una profondità sufficiente.	La batteria non è carica o è difettosa. - Ricaricare completamente la batteria o sostituirla.
	Gli elementi di fissaggio sono troppo lun-ghi.	- Utilizzare solamente accessori originali. Possono essere utilizzati solo gli elementi di fissaggio (chiodi, graffe ecc.) specificati nella tabella «Dati tecnici».
	La guida di profondità è impostata a un'altezza eccessiva.	- Impostare la guida di profondità alla profondità desiderata. (vedi «Regolazione della guida di profondità (vede-re fig. C)», Pagina 58)
	La pressione sul pezzo di lavoro è troppo bassa.	- Con l'elettroutensile, esercitare una pressione maggiore sul pezzo di lavoro.
	Il punzone è guasto. - Contattare un Centro AssistenzaClienti autorizzato Bosch. Far sostitui-re il componente al Centro Assisten-za.
L'elettroutensile salta i chiodi. Gli elementi di fissaggio utilizzati non so-no consentiti.		- Utilizzare solamente accessori originali. Possono essere utilizzati solo gli elementi di fissaggio (chiodi, graffe ecc.) specificati nella tabella «Dati tecnici».

Problema Causa Rimedio

	Il punzone è guasto. – Contattare un Centro Assistenza
		Clienti autorizzato Bosch. Far sostitui-re il componente al Centro Assisten-za.
I chiodi si inceppano spesso nel canale di espulsione.	Gli elementi di fissaggio utilizzati non so-no consentiti.	– Utilizzare solamente accessori origi-nali. Possono essere utilizzati solo gli elementi di fissaggio (chiodi, graffe ecc.) specificati nella tabella «Dati tecnici».
		– Contattare un Centro AssistenzaClienti autorizzato Bosch.
	I chiodi sono vecchi, l'adesivo tra i chiodi non ha più alcuna forza di tenuta.	– Utilizzare un nuovo nastro di chiodi
I chiodi sparati sono piegati. Il punzone è danneggiato. – Contattare un Centro Assistenza
				Clienti autorizzato Bosch. Far sostitui-re il componente al Centro Assisten-za.
			La chiodatrice viene utilizzata per ma-riali non consentiti (ad es. calcestruzzo, pietra).	– Utilizzare la chiodatrice solo per ma-teriali consentiti. (vedi «Utilizzo con-forme», Pagina 55)

Servizio di assistenza e consulenza tecnica

Italia

Tel.: [phone]

I nostri indirizzi di servizio e i collegamenti per il servizio di riparazione e l'ordinazione di pezzi di ricambio si trovano su: www.bosch-pt.com/serviceaddresses

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile.

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente elettroutensili, batterie, accessori ed imballaggi non più impiegabili.

Non gettare elettroutensili e batterie/pile tra i rifiuti domestici!

Solo per i Paesi UE:

I dispositivi elettrici ed elettronici o le batterie/pile usate non più utilizzabili devono essere sottoposti/e a raccolta differenziata e smaltiti nel rispetto dell'ambiente. Utilizzare gli appositi sistemi di raccolta. A causa delle sostanze pericolose eventualmente contenute al loro interno, uno smaltimento non appropriato rischia di provocare danni all'ambiente e alla salute.

Nederlands
