HSM3500 - Κοπτικό SCHEPPACH - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Κοπτική (πλακάκια/τσιμεντόλιθοι)
Μάρκα	Scheppach
Μοντέλο	HSM3500
Διαστάσεις (Μ x Π x Υ)	1150 x 520 x 1210 mm
Βάρος	72 kg
Τροφοδοσία	230 V~ / 50 Hz
Απορροφούμενη ισχύς	2200 W
Τρόπος λειτουργίας	S6 40% (λειτουργία διακοπτόμενη)
Κλάση μόνωσης	B
Βαθμός προστασίας	IP54
Διαμάντι δίσκος	Διάμετρος 360 mm, διάτρηση 25,4 mm
Ταχύτητα χωρίς φορτίο	2800 στρ/λεπτό
Μέγιστο μήκος κοπής	700 mm
Μέγιστο ύψος κοπής στις 90°	110 mm
Μέγιστο ύψος κοπής στις 45°	72 mm
Τραπέζι κοπής	535 x 430 mm
Κύριες λειτουργίες	Υγρή κοπή, τρόλεϊ με ρόδες, γωνιακό στοπ 0°-45°, περιστροφή κεφαλής, σταθερό/μεταβλητό βάθος
Συντήρηση και καθαρισμός	Αδειάστε το νερό μετά τη χρήση, καθαρίστε τη δεξαμενή και την αντλία, λιπάνετε τα κινητά μέρη
Ασφάλεια	PRCD (διαφορικός διακόπτης <30 mA), προστασία λεπίδας, διακοπή έκτακτης ανάγκης, γάντια, γυαλιά, μάσκα
Ανταλλακτικά και επισκευασιμότητα	Δίσκοι διαμαντιού, ψήκτρες άνθρακα, οδηγοί· επισκευή από ειδικό ηλεκτρολόγο
Γενικές πληροφορίες	Μόνο οικιακή χρήση, μη επαγγελματική· εγχειρίδιο 396 σελίδων

Συχνές ερωτήσεις - HSM3500 SCHEPPACH

Τι είδους υλικά μπορούν να κοπούν με το HSM3500;

Το Scheppach HSM3500 έχει σχεδιαστεί αποκλειστικά για την κοπή πλακιδίων και τσιμεντόλιθων έως ύψος 110 mm. Απαγορεύεται η κοπή ξύλου ή μετάλλων.

Πώς να αντικαταστήσω τον δίσκο διαμαντιού;

Αποσυνδέστε τη μηχανή, ξεκλειδώστε την κεφαλή κοπής, αφαιρέστε το προστατευτικό κάλυμμα (τις 4 βίδες), κρατήστε τον άξονα με ένα κλειδί Allen, ξεβιδώστε το παξιμάδι σύσφιξης (αριστερό σπείρωμα), αφαιρέστε τον παλιό δίσκο, καθαρίστε τις επιφάνειες, τοποθετήστε τον νέο δίσκο σεβόμενοι τη φορά περιστροφής, βιδώστε ξανά το παξιμάδι και επανατοποθετήστε το κάλυμμα.

Μπορεί η μηχανή να λειτουργήσει στεγνά;

Όχι, το HSM3500 είναι σχεδιασμένο για υγρή κοπή. Ο δίσκος διαμαντιού πρέπει πάντα να ψύχεται από το νερό της αντλίας. Μην κάνετε ποτέ στεγνή κοπή.

Τι να κάνω αν η αντλία νερού δεν λειτουργεί;

Σταματήστε αμέσως τη μηχανή. Αποσυνδέστε την, καθαρίστε την αντλία και τη δεξαμενή. Βεβαιωθείτε ότι η αντλία είναι ακόμα βυθισμένη. Επανεκκινήστε μετά από 5 έως 10 λεπτά. Εάν το πρόβλημα επιμένει, επικοινωνήστε με έναν ειδικό.

Ποιον προστατευτικό εξοπλισμό πρέπει να φοράω;

Φοράτε πάντα προστατευτικά γυαλιά, μάσκα αντισκόνης, προστατευτικά γάντια και ωτοασπίδες (εάν ο θόρυβος υπερβαίνει τα 80 dB). Χρησιμοποιείτε αντιολισθητικά παπούτσια.

Πώς να ρυθμίσω το βάθος κοπής;

Για σταθερό βάθος, χαλαρώστε τη βίδα αστεριού (e) στην κεφαλή κοπής, κατεβάστε τον βραχίονα στην επιθυμητή θέση και μετά σφίξτε τη βίδα (f). Για μεταβλητό βάθος, αφήστε τη βίδα (e) χαλαρή και κατεβάστε την κεφαλή κατά την κοπή.

Τι κάνει ο διακόπτης προστασίας ρεύματος διαρροής (PRCD);

Το PRCD προστατεύει από ηλεκτροπληξία διακόπτοντας την τροφοδοσία εάν ανιχνευθεί ρεύμα διαρροής >30 mA. Ελέγξτε το πριν από κάθε χρήση πατώντας το κόκκινο κουμπί· πρέπει να ενεργοποιηθεί. Επαναφέρετε με το κουμπί Reset.

Ποια είναι η απαιτούμενη τάση και συχνότητα;

Η συσκευή λειτουργεί σε πρίζα δικτύου 230 V~ / 50 Hz με αγωγό προστασίας (3 σύρματα). Χρησιμοποιήστε καλώδιο προέκτασης διατομής τουλάχιστον 1,5 mm².

Πώς να καθαρίσω τη μηχανή μετά τη χρήση;

Αποσυνδέστε τη μηχανή. Αδειάστε το νερό από τη δεξαμενή αφαιρώντας το πώμα. Καθαρίστε τη δεξαμενή και την αντλία με καθαρό νερό. Σκουπίστε τις επιφάνειες με ένα πανί. Λιπάνετε τα κινητά μέρη αν χρειαστεί.

Ποιες είναι οι μέγιστες διαστάσεις κοπής;

Μέγιστο μήκος κοπής: 700 mm. Μέγιστο ύψος κοπής στις 90°: 110 mm· στις 45°: 72 mm.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HSM3500 SCHEPPACH

Εξήγηση των συμβόλων πάνω στη συσκευή

Η χρήση συμβόλων στο παρόν εγχειρίδιο έχει σκοπό να επιστήσει την προσοχή σας σε ενδεχόμενους κινδύνους. Τα σύμβολα ασφαλείας και οι εξηγήσεις που τα συνοδεύουν πρέπει να κατανοούνται πλήρως. Οι προειδοποιήσεις αυτές καθ' εαυτές δεν αποσοβούν τους κινδύνους και δεν υποκαθιστούν τη λήψη σωστών μέτρων πρόληψης ατυχημάτων.

	Πριν από τη θέση σε λειτουργία, διαβάστε και τηρείτε τις οδηγίες χειρισμού και τις υποδείξεις ασφαλείας!
	Φοράτε προστατευτικά γάντια!
	Φοράτε προστασία ματιών!
	Φοράτε προστασία ακοής!
	Φοράτε προστασία από σκόνη!
	Μην πιάνετε τον κινούμενο δίσκο κοπής!
Δ Προσοχή!	Στις παρούσες οδηγίες χειρισμού έχουμε τοποθετήσει αυτό το σύμβολο στα σημεία που αφορούν την ασφάλειά σας.
	Το προϊόν συμμορφώνεται με τις ισχύουσες Ευρωπαϊκές Οδηγίες.
	Το προϊόν συμμορφώνεται με τις ισχύουσες σερβικές κανονιστικές Οδηγίες.

Περιεχόμενα: Σελίδα:

1. Εισαγωγή 327
2. Περιγραφή της συσκευής 327
3. Παραδοτέο υλικό 327
4. Ενδεδειγμένη χρήση......327
5. Υποδείξεις ασφαλείας 328
6. Τεχνικά χαρακτηριστικά 333
7. Αποσυσκευασία.... 333
8. Πριν τη θέση σε λειτουργία 333
9. Λειτουργία....334
10. Συναρμολόγηση......334
11. Θέση σε λειτουργία...... 335
12. Χειρισμός/Υποδείξεις εργασίας 335
13. Τέλος της εργασίας...... 337
14. Μεταφορά (Εικ. 23)...... 337
15. Ηλεκτρική σύνδεση.... 337
16. Συντήρηση 338
17. Πρόσθετες υποδείξεις για διακόπτη προστασίας από ρεύμα διαρροής (Εικ. 25)....338
18. Απόρριψη και ανακύκλωση......340
19. Αντιμετώπιση προβλημάτων 341
20. Δήλωση συμμόρφωσης 392

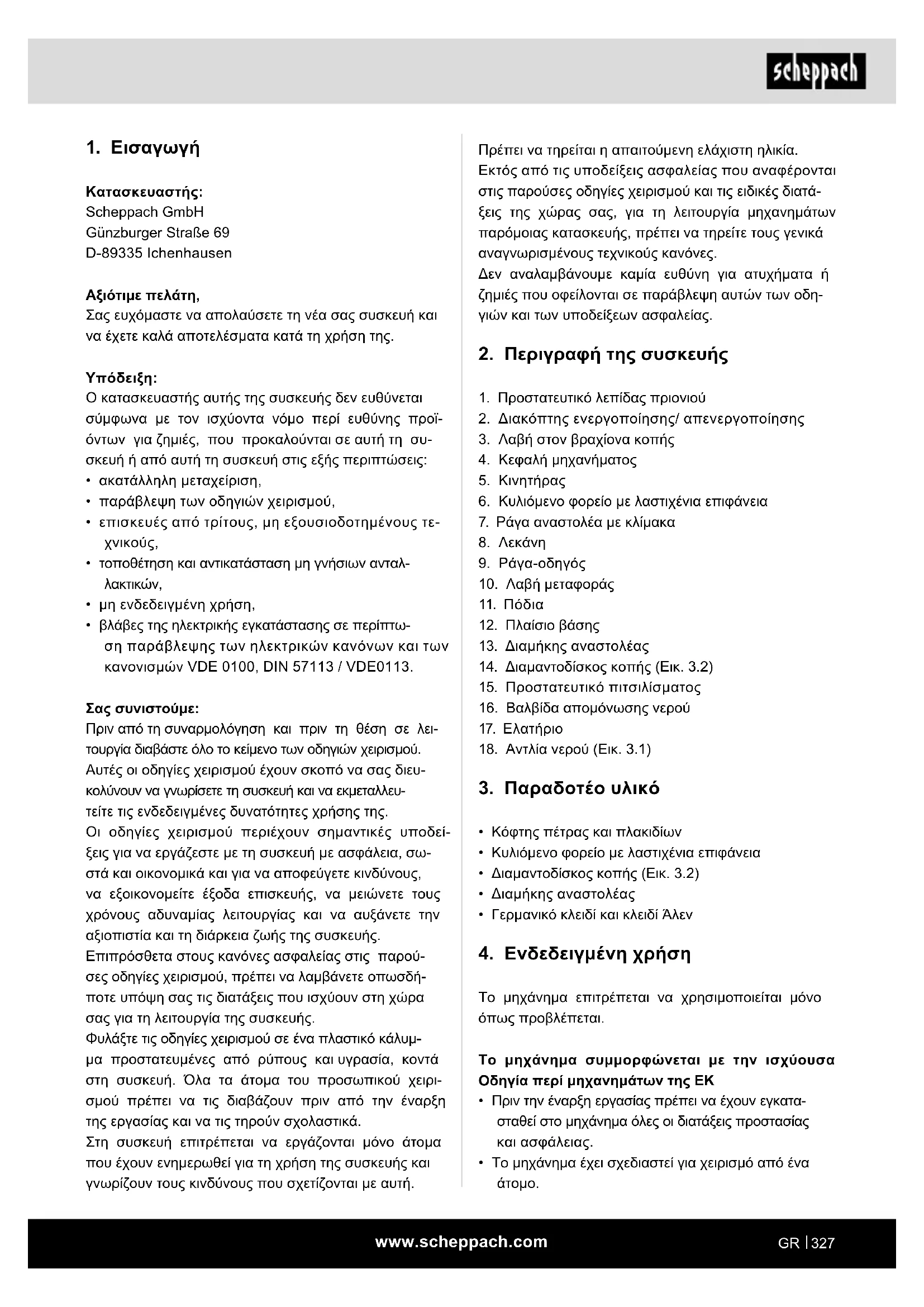

1. Εισαγωγή

Κατασκευαστής:

Scheppach GmbH

Σας ευχόμαστε να απολαύσετε τη νέα σας συσκευή και να έχετε καλά αποτελέσματα κατά τη χρήση της.

Υπόδειξη:

Ο κατασκευαστής αυτής της συσκευής δεν ευθύνεται σύμφωνα με τον ισχύοντα νόμο περί ευθύνης προϊόντων για ζημιές, που προκαλούνται σε αυτή τη συσκευή ή από αυτή τη συσκευή στις εξής περιπτώσεις:

• ακατάλληλη μεταχείριση,
  • παράβλεψη των οδηγιών χειρισμού,
• επισκευές από τρίτους, μη εξουσιοδοτημένους τεχνικούς,
• τοποθέτηση και αντικατάσταση μη γνήσιων ανταλ- λακτικών,
  • μη ενδεδειγμένη χρήση,
• βλάβες της ηλεκτρικής εγκατάστασης σε περίπτω- ση παράβλεψης των ηλεκτρικών κανόνων και των κανονισμών VDE 0100, DIN 57113 / VDE0113.

Σας συνιστούμε:

Πριν από τη συναρμολόγηση και πριν τη θέση σε λει- τουργία διαβάστε όλο το κείμενο των οδηγιών χειρισμού.

Αυτές οι οδηγίες χειρισμού έχουν σκοπό να σας διευκολύνουν να γνωρίσετε τη συσκευή και να εκμεταλλευτείτε τις ενδεδειγμένες δυνατότητες χρήσης της.

Οι οδηγίες χειρισμού περιέχουν σημαντικές υποδείξεις για να εργάζεστε με τη συσκευή με ασφάλεια, σωστά και οικονομικά και για να αποφεύγετε κινδύνους, να εξοικονομείτε έξοδα επισκευής, να μειώνετε τους χρόνους αδυναμίας λειτουργίας και να αυξάνετε την αξιοπιστία και τη διάρκεια ζωής της συσκευής.

Επιτρόσθετα στους κανόνες ασφαλείας στις παρού- σες οδηγίες χειρισμού, πρέπει να λαμβάνετε οπωσδή- ποτε υπόψη σας τις διατάξεις που ισχύουν στη χώρα σας για τη λειτουργία της συσκευής.

Φυλάξτε τις οδηγίες χειρισμού σε ένα πλαστικό κάλυμ- μα προστατευμένες από ρύπους και υγρασία, κοντά στη συσκευή. Όλα τα άτομα του προσωπικού χειρι- σμού πρέπει να τις διαβάζουν πριν από την έναρξη της εργασίας και να τις τηρούν σχολαστικά.

Στη συσκευή επιτρέπεται να εργάζονται μόνο άτομα που έχουν ενημερωθεί για τη χρήση της συσκευής και γνωρίζουν τους κινδύνους που σχετίζονται με αυτή.

Πρέπει να τηρείται η απαιτούμενη ελάχιστη ηλικία.

Εκτός από τις υποδείξεις ασφαλείας που αναφέρονται στις παρούσες οδηγίες χειρισμού και τις ειδικές διατάξεις της χώρας σας, για τη λειτουργία μηχανημάτων παρόμοιας κατασκευής, πρέπει να τηρείτε τους γενικά αναγνωρισμένους τεχνικούς κανόνες.

Δεν αναλαμβάνουμε καμία ευθύνη για ατυχήματα ή ζημιές που οφείλονται σε παράβλεψη αυτών των οδηγιών και των υποδείξεων ασφαλείας.

2. Περιγραφή της συσκευής

1. Προστατευτικό λεπίδας πριονιού
2. Διακόπτης ενεργοποίησης/ απενεργοποίησης
3. Λαβή στον βραχίονα κοπής
4. Κεφαλή μηχανήματος
5. Κινητήρας
6. Κυλιόμενο φορείο με λαστιχένια επιφάνεια
7. Ράγα αναστολέα με κλίμακα
8. Λεκάνη
9. Ράγα-οδηγός
10. Λαβή μεταφοράς
11. Πόδια
12. Πλαίσιο βάσης
13. Διαμήκης αναστολέας
14. Διαμαντοδίσκος κοπής (Εικ. 3.2)
15. Προστατευτικό πιτσιλίσματος
16. Βαλβίδα απομόνωσης νερού
17. Ελατήριο
18. Αντλία νερού (Εικ. 3.1)

3. Παραδοτέο υλικό

• Κόφτης πέτρας και πλακιδίων
- Κυλιόμενο φορείο με λαστιχένια επιφάνεια
• Διαμαντοδίσκος κοπής (Εικ. 3.2)
• Διαμήκης αναστολέας
• Γερμανικό κλειδί και κλειδί Άλεν

4. Ενδεδειγμένη χρήση

Το μηχάνημα επιτρέπεται να χρησιμοποιείται μόνο όπως προβλέπεται.

Το μηχάνημα συμμορφώνεται με την ισχύουσα Οδηγία περί μηχανημάτων της ΕΚ

- Πριν την έναρξη εργασίας πρέπει να έχουν εγκατασταθεί στο μηχάνημα όλες οι διατάξεις προστασίας και ασφάλειας.

• Το μηχάνημα έχει σχεδιαστεί για χειρισμό από ένα άτομο.

Ο χειριστής είναι υπεύθυνος έναντι τρίτων στην πε- ριοχή εργασίας.

• Τηρείτε όλες τις υποδείξεις ασφαλείας και υποδείξεις κινδύνου που υπάρχουν πάνω στο μηχάνημα.
• Διατηρείτε σε ευανάγνωστη κατάσταση όλες τις υποδείξεις ασφαλείας και υποδείξεις κινδύνου που υπάρχουν πάνω στο μηχάνημα.

• Το μηχάνημα έχει σχεδιαστεί αποκλειστικά για την κοπή πλακιδίων και μπλοκ σκυροδέματος μέχρι ύψος κοπής 110 mm με χρήση του εργαλείου και των αξεσουάρ που προσφέρονται. Δεν επιτρέπεται η κοπή μετάλλου και ξύλου.

- Μην παραβιάσετε τις μέγιστες και ελάχιστες διαστάσεις για τα προς επεξεργασία αντικείμενα εργασίας.

- Χρησιμοποιείτε το μηχάνημα μόνο αν βρίσκεται σε τεχνικά άψογη κατάσταση, σύμφωνα με την ενδεδειγμένη χρήση του, με συνείδηση της ασφάλειας και των κινδύνων και τηρώντας τις οδηγίες χειρισμού! Ιδιαιτέρως, πρέπει να αποκαθιστάτε άμεσα βλάβες (ή να αναθέτετε την άμεση αποκατάσταση βλαβών) που μπορούν να επηρεάσουν την ασφάλεια!

- Πρέπει να τηρούνται οι κανονισμοί ασφαλείας, εργασίας και συντήρησης του κατασκευαστή καθώς και οι διαστάσεις που αναφέρονται στα τεχνικά χαρακτηριστικά.

- Πρέπει να τηρούνται οι σχετικές διατάξεις πρόληψης ατυχημάτων καθώς και οι λοιποί, γενικά αναγνωρισμένοι τεχνικοί κανόνες ασφαλείας.

• Η χρήση, η συντήρηση και η επισκευή του μηχανήματος επιτρέπεται μόνο σε άτομα που διαθέτουν την ανάλογη εξοικείωση και έχουν ενημερωθεί σχετικά με τους κινδύνους. Οι εξ ιδίων τροποποιήσεις στο μηχάνημα αποκλείουν την ευθύνη του κατασκευαστή για όσες ζημιές προκύψουν από αυτές.

- Η χρήση του μηχανήματος επιτρέπεται μόνο με γνήσια αξεσουάρ και γνήσια εργαλεία του κατασκευαστή.

Παρά την ενδεδειγμένη χρήση, μπορεί ορισμένοι υπολειπόμενοι παράγοντες κινδύνου να μην εξαλείφονται πλήρως. Ανάλογα με την κατασκευή και τη δομή του μηχανήματος μπορεί να προκύψουν τα εξής σημεία:

- Προσέγγιση του χεριού στον κινούμενο διαμαντοδίσκο κοπής.

- Επαφή με τον διαμαντοδίσκο κοπής στην ακάλυ- πτη περιοχή.

- Εκτίναξη αντικειμένων εργασίας και τμημάτων αυτών.

- Εκσφενδονισμός μιας ελαττωματικής αδαμαντοφόρου μύτης του δίσκου κοπής.

• Βλάβες της ακοής σε περίπτωση μη χρήσης των απαιτούμενων μέσων προστασίας ακοής.
  • Τραυματισμοί του ματιού σε περίπτωση μη χρήσης προστατευτικών για τα μάτια

Κάθε άλλη χρήση θεωρείται ως μη προβλεπόμενη. Για ζημιές που προκύπτουν από τέτοια χρήση δεν ευθύνεται ο κατασκευαστής. Τον σχετικό κίνδυνο αναλαμβάνει αποκλειστικά ο χρήστης.

'Εχετε υπόψη σας ότι οι συσκευές μας κανονικά δεν έχουν σχεδιαστεί για εμπορική, βιοτεχνική ή βιομηχανική χρήση. Δεν αναλαμβάνουμε καμία ευθύνη αν η συσκευή χρησιμοποιηθεί σε εμπορικές, βιοτεχνικές ή βιομηχανικές επιχειρήσεις καθώς και σε παρόμοιες δραστηριότητες.

5. Υποδείξεις ασφαλείας

Η εργασία με τον κόφτη πέτρας και πλακιδίων μπο- ρεί να είναι επικίνδυνη αν δεν τηρείται μια ασφαλής και σωστή διαδικασία εργασίας. Όπως ισχύει για όλα τα μηχανήματα, στην εργασία με το προϊόν ενέχο- νται ορισμένοι κίνδυνοι. Η εργασία στο μηχάνημα με σεβασμό και προσοχή μειώνει αισθητά τον κίνδυνο τραυματισμού. Η μη τήρηση των συνηθισμένων μέ- τρων ασφαλείας μπορεί να έχει ως συνέπεια τραυ- ματισμούς του χειριστή. Τα μέσα προστασίας όπως προστατευτικές διατάξεις, προστατευτικά γυαλιά, μά- σκες κατά της σκόνης και προστασία ακοής μπορούν να μειώσουν τους πιθανούς κινδύνους τραυματισμού. Ωστόσο, ακόμα και η καλύτερη προστασία δεν μπορεί να αντισταθμίσει τη λανθασμένη εκτίμηση, την έλλει- ψη προσοχής ή την αμέλεια. Χρησιμοποιείτε πάντα την υγιή σας κοινή λογική και προσοχή στον τόπο χρήσης του μηχανήματος. Αν αισθάνεστε ότι μια δι- αδικασία είναι επικίνδυνη, μην την επιχειρήσετε καν. Σκεφθείτε μια εναλλακτική διαδικασία την οποία αι- σθάνεστε ασφαλέστερη. Σκεφθείτε τα εξής: Η σωματι- κή σας ακεραιότητα αποτελεί προσωπική σας ευθύνη. Αυτό το μηχάνημα σχεδιάστηκε για συγκεκριμένες εργασίες.

Συνιστούμε με έμφαση να μην τροποποιήσετε το μη- χάνημα και μην το χρησιμοποιείτε για τομείς χρήσης για τους οποίους δεν έχει σχεδιαστεί. Αν έχετε αμφι- βολία, ρωτήστε πρώτα το κατάστημα που συνεργάζε- στε, πριν εργαστείτε με το προϊόν.

Προειδοποίηση: Η μη τήρηση αυτών των κανονισμών μπορεί να επιφέρει σοβαρές σωματικές βλάβες και τραυματισμούς.

Προσοχή! Κατά τη χρήση ηλεκτρικών εργαλείων πρέπει να τηρείτε τα ακόλουθα βασικά μέτρα ασφαλείας, για προστασία από ηλεκτροπληξία, από κίνδυνο τραυματισμού και από κίνδυνο πυρκαγιάς. Διαβάστε και λάβετε υπόψη σας αυτές τις υποδείξεις, πριν χρησιμοποιήσετε τη συσκευή.

1. Διατηρείτε την περιοχή εργασίας σας σε τάξη Η ακαταστασία στην περιοχή εργασίας προκαλεί κίνδυνο ατυχημάτων.

2. Λαμβάνετε υπόψη τις επιδράσεις από το περιβάλλον Μη εκθέτετε τα ηλεκτρικά εργαλεία σε βροχή. Μη χρησιμοποιείτε ηλεκτρικά εργαλεία σε περιβάλλον με υγρασία και νερό. Φροντίζετε για καλό φωτισμό. Μη χρησιμοποιείτε ηλεκτρικά εργαλεία κοντά σε καύσιμα υγρά ή αέρια.

3. Προστατεύετε τον εαυτό σας από ηλεκτροπληξία Αποφεύγετε την επαφή του σώματός σας με γει- ωμένα μέρη, π.χ. σωλήνες, σώματα καλοριφέρ, ηλεκτρικές κουζίνες, ψυγεία.

4. Κρατάτε μακριά τα παιδιά! Μην αφήνετε άλλα άτομα να αγγίζουν το εργαλείο ή το καλώδιο, κρατάτε τα άλλα άτομα μακριά από την περιοχή εργασίας σας.

5. Φυλάσσετε τα εργαλεία σας με ασφάλεια Τα μη χρησιμοποιούμενα εργαλεία θα πρέπει να φυλάσσονται σε ξηρό, κλειστό χώρο μακριά από παιδιά.

6. Μην υπερφορτώνετε τα εργαλεία Εργάζεστε καλύτερα και με μεγαλύτερη ασφάλεια στην προβλεπόμενη περιοχή ισχύος.

7. Χρησιμοποιείτε το σωστό εργαλείο Μην χρησιμοποιείτε πολύ αδύναμα εργαλεία ή προσαρτημένες διατάξεις για βαριές εργασίες. Μη χρησιμοποιείτε τα εργαλεία για μη ενδεδειγμένους σκοπούς και εργασίες. για παράδειγμα μη χρησι- μοποιείτε δισκοπρίονα χειρός για υλοτομία ή κοπή μεγάλων κλαδιών.

8. Φοράτε κατάλληλο ρουχισμό εργασίας Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Αυτά μπορούν να πιαστούν από κινητά μέρη. Σε περίπτωση υπαίθριων εργασιών συνιστώνται λαστιχένια γάντια και αντιολισθητικά υποδήματα. Αν έχετε μακριά μαλλιά, φοράτε δίχτυ μαλλιών.

9. Χρησιμοποιείτε προστατευτικά γυαλιά Χρησιμοποιείτε μάσκα προστασίας της αναπνοής για εργασίες όπου παράγεται σκόνη.

10. Μην κακομεταχειρίζεστε το καλώδιο Μη χρησιμοποιείτε το καλώδιο για να τραβήξετε το εργαλείο και μην το χρησιμοποιείτε για να απο- συνδέσετε το φις από την πρίζα.

Προστατέψτε το καλώδιο από θερμότητα, λάδια και αιχμηρές ακμές.

1. Ασφαλίζετε το αντικείμενο εργασίας Χρησιμοποιείτε διατάξεις σύσφιξης ή μια μέγ- γενη για να συγκρατείτε σταθερά το αντικείμενο εργασίας. Με αυτόν τον τρόπο συγκρατείται πιο σταθερά απ' ότι με το χέρι σας και μπορείτε να χειριστείτε το μηχάνημα και με τα δύο χέρια.

2. Μην τεντώνεστε υπερβολικά από το σημείο όπου στέκεστε Αποφεύγετε μη κανονική στάση σώματος. Φροντίζετε για ασφαλή στήριξη και διατηρείτε πάντα την ισορροπία σας.

3. Φροντίζετε με επιμέλεια τα εργαλεία σας Διατηρείτε τα εργαλεία σας αιχμηρά και καθαρά, για να εργάζεστε καλά και με ασφάλεια. Τηρείτε τους κανονισμούς συντήρησης και τις υποδείξεις για αλλαγή εργαλείου. Ελέγχετε τακτικά το φις και το καλώδιο, και σε περίπτωση ζημιάς αναθέστε την αντικατάστασή τους σε πιστοποιημένο και ειδικευμένο τεχνικό. Ελέγχετε τακτικά τα καλώδια επέκτασης και αντικαθιστάτε τα αν έχουν υποστεί ζημιά. Διατηρείτε τις λαβές στεγνές και απαλλαγ- μένες από λάδια και γράσα.

4. Αποσυνδέστε το φις ρευματοληψίας από την πρίζα Όταν δεν χρησιμοποιείται το μηχάνημα, πριν τη συντήρηση και κατά την αλλαγή εργαλείου, όπως για παράδειγμα λεπίδας πριονιού, τρυπανιού και εργαλείων εργασίας κάθε είδους του μηχανήματος.

5. Μην αφήσετε κλειδί εργαλείου τοποθετημένο Πριν την ενεργοποίηση ελέγξτε ότι έχουν αφαιρε- θεί κλειδιά και εργαλεία ρύθμισης.

6. Να αποφεύγετε αθέλητη έναρξη λειτουργίας Μη μεταφέρετε με το δάχτυλο στον διακόπτη εργαλεία που είναι συνδεδεμένα στο δίκτυο ρεύματος. Διασφαλίζετε ότι ο διακόπτης είναι απενεργοποιημένος κατά τη σύνδεση στο δίκτυο ρεύματος.

7. Καλώδια επέκτασης σε εξωτερικούς χώρους Σε εξωτερικούς χώρους να χρησιμοποιείτε καλώδιο επέκτασης που είναι εγκεκριμένο και κατάλληλα επισημασμένο για αυτή τη χρήση.

8. Να είστε πάντα προσεκτικοί Προσέχετε την εργασία σας. Ενεργείτε με σύνεση. Μη χρησιμοποιείτε αυτό το εργαλείο όταν δεν έχε- τε αυτοσυγκέντρωση.

9. Ελέγχετε τη συσκευή για ζημιές Πριν την περαιτέρω χρήση του εργαλείου, επιθε- ωρείτε προσεκτικά τις προστατευτικές διατάξεις ή εξαρτήματα που φέρουν ελαφρές ζημιές για την άψογη και προβλεπόμενη λειτουργία τους.

Ελέγχετε ότι λειτουργούν σωστά τα κινητά μέρη, και ότι δεν κολλάνε ή δεν υπάρχουν ζημιές σε εξαρτήματα. Όλα τα εξαρτήματα πρέπει να είναι σωστά εγκατεστημένα και να εκπληρώνουν όλες τις προϋποθέσεις για την καλή λειτουργία της συσκευής. Προστατευτικές διατάξεις και εξαρτήματα που έχουν υποστεί ζημιά πρέπει να επισκευάζονται ή να αντικαθίστανται όπως προβλέπεται από ένα συνεργείο εξυπηρέτησης πελατών, εφόσον δεν αναφέρεται κάτι διαφορετικό στις οδηγίες χειρισμού. Οι διακόπτες που έχουν υποστεί ζημιά πρέπει να αντικαθίστανται από ένα συνεργείο εξυπηρέτησης πελατών. Μη χρησιμοποιείτε εργαλεία, στα οποία δεν είναι εφικτή η ενεργοποίηση και η απενεργοποίηση του διακόπτη.

1. Προσοχή!

Για τη δική σας ασφάλεια, χρησιμοποιείτε μόνο αξεσουάρ και πρόσθετες συσκευές που ορίζονται στο Εγχειρίδιο Οδηγιών χειρισμού ή τα οποία συνιστά ή ορίζει ο κατασκευαστής του εργαλείου. Η χρήση εργαλείων εργασίας ή αξεσουάρ διαφορετικών από αυτά που συνιστώνται στις οδηγίες χειρισμού ή στον κατάλογο μπορεί να συνεπάγεται κίνδυνο τραυματισμού σας.

1. Επισκευές μόνο από ειδικευμένο ηλεκτρολόγο Αυτό το ηλεκτρικό εργαλείο συμμορφώνεται με τους σχετικούς κανονισμούς ασφαλείας. Επισκευ- ές επιτρέπεται να πραγματοποιούνται μόνο από ειδικευμένο ηλεκτρολόγο, διαφορετικά μπορεί να προκύψουν ατυχήματα για τον φορέα λειτουργίας.

2. Συνδέστε τη διάταξη αναρρόφησης σκόνης Αν διατίθεται εξοπλισμός για σύνδεση διατάξεων αναρρόφησης σκόνης, βεβαιωθείτε ότι αυτές είναι συνδεδεμένες και χρησιμοποιούνται σωστά.

Δ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αυτό το ηλεκτρικό εργαλείο παράγει ένα ηλεκτρομαγνητικό πεδίο κατά τη διάρκεια της λειτουργίας του. Αυτό το πεδίο υπό ορισμένες περιστάσεις μπορεί να επηρεάσει ενεργά ή παθητικά ιατρικά εμφυτεύματα. Για να μειώσετε τον κίνδυνο σοβαρών ή θανατηφόρων τραυματισμών, συνιστούμε σε άτομα με ιατρικά εμφυτεύματα να συμβουλεύονται το γιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, πριν το χειρισμό του ηλεκτρικού εργαλείου.

Φυλάξτε προσεκτικά τις υποδείξεις ασφαλείας.

ΕΙΔΙΚΕΣ ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

Προσοχή! Αυτός ο κόφτης πέτρας και πλακιδίων έχει σχεδιαστεί για υγρή κοπή.

Το μηχάνημα επιτρέπεται να χρησιμοποιείται μόνο με έναν διαμαντοδίσκο κοπής που δεν είναι χωρισμένος σε τμήματα.

• Υγρά χέρια: Μην αγγίζετε τα ηλεκτρικά μέρη του μη- χανήματος (π.χ. διακόπτη) με υγρά χέρια.
• Συνδέσεις με φις: Όλες οι συνδέσεις με φις και βύσματα πρέπει να βρίσκονται σε ένα στεγνό σημείο και δεν επιτρέπεται να κείτονται στο δάπεδο ή το έδαφος.
• Ψύξη του δίσκου κοπής: Διασφαλίζετε ότι ο δίσκος κοπής ψύχεται με νερό σε όλη τη διάρκεια της διαδικασίας κοπής.
• Ξηρή κοπή: Ποτέ μην πραγματοποιείτε εργασίες ξηρής κοπής με δίσκους κοπής που έχουν σχεδιαστεί για υγρή κοπή.
• Προστασία από σκόνη: Φοράτε πάντα μια μάσκα προστασίας από σκόνη κατά την κοπή πλακιδίων.
  • Διαμαντοδίσκοι κοπής: Μην προωθείτε το πλακίδιο μέσα στη μηχάνημα πιο γρήγορα από ότι μπορεί να το κόψει ο δίσκος κοπής.
• Χρησιμοποιείτε μόνο δίσκους κοπής με ελάχιστο ονομαστικό αριθμό στροφών 3000 min ^-1 .
• Επιλογή του δίσκου κοπής: Επιλέξτε τον διαμαντοδίσκο κοπής σύμφωνα με το υλικό που χρειάζεται να κόψετε.
• Εγκατάσταση του δίσκου κοπής: Πριν την εγκατάσταση του δίσκου κοπής ελέγξτε την άτρακτο, το παξιμάδι ατράκτου και τη φλάντζα για ζημιές, φθορά ή λασκάρισμα. Αντικαταστήστε άμεσα εξαρτήματα που έχουν υποστεί ζημιά ή φθορά.
• Φορά περιστροφής του δίσκου κοπής: Ελέγξτε το βέλος κατεύθυνσης πάνω στον δίσκο κοπής, η κατεύθυνση βέλους πρέπει να συμφωνεί με τη φορά περιστροφής του άξονα του κινητήρα.
• Άτρακτος δίσκου κοπής Βεβαιωθείτε ότι η διάμετρος της οπής στον δίσκο κοπής συμφωνεί με τη διάμετρο της ατράκτου δίσκου κοπής στο μηχάνημα.
• Προστατευτικό δίσκου κοπής: Χρησιμοποιείτε τον κόφτη πέτρας και πλακιδίων μόνο με κανονικά τοποθετημένο και ρυθμισμένο προστατευτικό δίσκου κοπής.
• Ταχύτητα του δίσκου κοπής: Μην υπερβαίνετε την ασφαλή ταχύτητα λειτουργίας του δίσκου κοπής.

• Λείανση με τον δίσκο κοπής: Μην επιχειρήσετε να χρησιμοποιήσετε τον δίσκο κοπής για εργασίες λείανσης, π.χ. για να λειάνετε την άκρη ενός κομμένου πλακιδίου. Επίσης, μην πραγματοποιείτε καμπύλες ή στρογγυλές κοπές. Αυτό το μηχάνημα κοπής πλακιδίων προορίζεται μόνο για οικιακή χρήση.

• Χρόνος σταματήματος του δίσκου κοπής: Ο δίσκος κοπής χρειάζεται 20 δευτερόλεπτα για να ακινητοποιηθεί μετά την απενεργοποίηση του εργαλείου. Περιμένετε να ακινητοποιηθεί πλήρως ο δίσκος κοπής και κατόπιν αποσυνδέστε το φις ρευματοληψίας από την πρίζα και μόνο τότε αγγίξτε τον δίσκο κοπής του μηχανήματος, αν χρειάζεται.

• Αποφεύγετε κάθε επαφή με τον περιστρεφόμενο δίσκο κοπής ενώ βρίσκεται σε λειτουργία το μηχάνημα.
• Ποτέ μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο χωρίς το παρεχόμενο σε λειτουργία το παρεχόμενο φις με προστασία έναντι ρεύματος διαρροής (PRCD).
• Μην επιτρέπετε να έρθει το νερό σε επαφή με τα ηλεκτρικά εξαρτήματα του εργαλείου και με άτομα στην περιοχή εργασίας!
• Σε περίπτωση που προκύψει ζημιά στο φις ή στο καλώδιο σύνδεσης, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή από το εξουσιοδοτημένο κέντρο εξυπηρέτησης πελατών του κατασκευαστή.
• Τεχνικές τροποποιήσεις οι οποίες επιφέρουν αλλαγή των ιδιοτήτων του προϊόντος (π.χ. του αριθμού στροφών) επιτρέπεται να πραγματοποιούνται μόνο από τον κατασκευαστή, για να διασφαλιστεί η συμμόρφωση με τις απαιτήσεις των κανονισμών ασφαλείας.
  • Φυλάξτε προσεκτικά τις υποδείξεις ασφαλείας.

Ειδικές υποδείξεις ασφαλείας για μηχανήματα κο- πής πέτρας

• Πριν τη χρήση, τοποθετήστε το μηχάνημα κοπής πέτρας πάνω σε μια επιφάνεια εργασίας που είναι επίπεδη και προσφέρει ασφαλές πάτημα για τον χειρισμό. Φροντίστε για επαρκή ελευθερία κινήσεων.
  • Για την αποφυγή κινδύνων από σκόνη, το μηχάνημα επιτρέπεται να χρησιμοποιείται μόνο στην υγρή περιοχή.
  • Πριν την εργασία, γεμίζετε πάντα τη λεκάνη με νερό.
• Η λειτουργία του μηχανήματος επιτρέπεται μόνο σε επαρκώς αεριζόμενους χώρους.

Προσοχή! Ποτέ μην επιτρέψετε να λειτουργήσει ο κινητήρας σε κλειστούς ή περιορισμένους χώρους. Τα καυσαέρια περιέχουν δηλητηριώδες μονοξείδιο του άνθρακα!

• Βασικός κανόνας είναι να ενεργοποιείτε τη συσκευή πριν την επαφή με το υλικό.
  • Για αυτό το μηχάνημα κοπής πέτρας ισχύουν οι αυστηρότεροι κανονισμοί ασφαλείας για την υγρή λειτουργία. Πρέπει να υλοποιούνται όλα τα μέτρα προστασία κατά των αυξημένων τάσεων επαφής.

• Δεν επιτρέπεται να έλθουν καλώδια με νερό ή σταγονίδια νερού.
  • Πριν από την έναρξη της εργασίας, ελέγξτε τη συ- σκευή και το καλώδιο ρεύματος δικτύου για ζημιές.

• Ελέγχετε ότι λειτουργούν απρόσκοπτα και δεν κολ- λάνε τα κινούμενα μέρη της συσκευής, και ότι δεν υπάρχουν εξαρτήματα που έχουν υποστεί ζημιά.
• Η τάση δικτύου ρεύματος πρέπει να συμφωνεί με τα στοιχεία στην πινακίδα τύπου του μηχανήματος.
• Σε εξωτερικούς χώρους, χρησιμοποιείτε μόνο καλώδια επέκτασης εγκεκριμένα για τη χρήση σε εξωτερικούς χώρους.
• Σε περίπτωση χρήσης καρουλιού καλωδίου, ξετυλίξτε πλήρως το καλώδιο, για να αποφύγετε θέρμανσης του καλωδίου.
• Κατά την εργασία σε εξωτερικό χώρο, η πρίζα πρέπει να προστατεύεται με διακόπτη προστασίας από ρεύμα διαρροής.
• Προσέχετε τη φορά περιστροφής του κινητήρα και του διαμαντοδίσκου κοπής.
• Κόβετε πάντα ένα μόνο αντικείμενο εργασίας τη φορά.
• Η διαδρομή κοπής πρέπει να είναι ελεύθερη από εμπόδια και στο πάνω και στο κάτω μέρος.
• Προσέχετε να αφαιρείτε τα κομμένα τμήματα πλευρικά του δίσκου κοπής, για να μην έρθετε σε επαφή με τον δίσκο κοπής.
• Εργάζεστε μόνο με διαμαντοδίσκους κοπής που εν- δείκνυνται αποκλειστικά για υγρή κοπή.
• Χρησιμοποιείτε διαμαντοδίσκους κοπής σωστού μεγέθους.
• Κρατάτε χέρια, δάχτυλα και βραχίονες μακριά από τον περιστρεφόμενο δίσκο κοπής. Διατηρείτε πάντα επαρκή απόσταση από τον διαμαντοδίσκο κοπής.
• Αντικαταστήστε άμεσα ελαττωματικούς διαμαντοδίσκους κοπής. Δεν επιτρέπεται να χρησιμοποιούνται δίσκοι κοπής που έχουν παραμορφωθεί ή έχουν ρωγμές.
• Χρησιμοποιείτε μόνο διαμαντοδίσκους κοπής που συνιστά ο κατασκευαστής, οι οποίοι συμμορφώνονται με το πρότυπο EN 13236. Απαγορεύεται η χρήση λεπίδων κοπής.
• Προσέχετε να επιλέγετε τον κατάλληλο διαμαντοδίσκο κοπής, ανάλογα με το υλικό που πρόκειται να κόψετε.
• Μη χρησιμοποιείτε το μηχάνημα κοπής πέτρας χω- ρίς προστατευτικές διατάξεις.
  • Για την εξάλειψη προβλημάτων ή την απομάκρυνση σφηνωμένων αντικειμένων εργασίας, απενεργοποιείτε πάντα το μηχάνημα και αποσυνδέετε το φις ρευματοληψίας από την πρίζα. Μόνο μετά από αυτό αφαιρέστε το σφηνωμένο αντικείμενο εργασίας.

- Προστατεύετε τον διαμαντοδίσκο κοπής από χτυπήματα και προσκρούσεις. Μην ασκείτε πλευρική πίεση.

- Μην επιβάλλετε στη συσκευή φορτίο τόσο μεγάλο που θα προκαλέσει την ακινητοποίησή του.

• Φοράτε κατάλληλο ατομικό εξοπλισμό προστασίας (ΑΕΠ).

- Προστασία ακοής για τη μείωση του κινδύνου πρόκλησης βαρηκοϊας.

Προσοχή! Ο θόρυβος μπορεί να είναι επιβλα- βής για την υγεία. Αν ο θόρυβος υπερβαίνει την επιτρεπόμενη στάθμη θορύβου των 80 dB(A), πρέπει να χρησιμοποιείται προστασία ακοής.

- Προστασία της αναπνοής για μείωση του κινδύνου εισπνοής επικίνδυνης σκόνης.

- Προστατευτικά ματιών για τη μείωση του κινδύ- νου βλάβης στα μάτια.

- Συνιστώνται γάντια κατά τους χειρισμούς με τρα- χιά υλικά και αντιολισθητικά υποδήματα κατά την εργασία σε υπαίθριο χώρο.

- Οι διαμαντοδίσκοι κοπής πρέπει πάντα, όταν είναι πρακτικό, να μεταφέρονται μέσα σε μια θήκη.

- Αυτό το μηχάνημα επιτρέπεται να χρησιμοποιείται μόνο από άτομα που είναι εξοικειωμένα με τη μεταχείριση μηχανημάτων κοπής πέτρας.

- Προβλήματα στο μηχάνημα, περιλαμβανομένων των καλυμμάτων και των προστατευτικών διατάξεων, πρέπει να αναφέρονται άμεσα με τη διαπίστωσή τους στο άτομο που είναι υπεύθυνο για την ασφάλεια.

- Μην αφήνετε τη συσκευή να λειτουργεί χωρίς επι- τήρηση.

ΠΕΡΑΙΤΕΡΩ ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

Διαβάζετε τις οδηγίες πριν τη θέση σε λειτουργία αυ- τού του προϊόντος!

Χώρος εργασίας

Για τον αποκλεισμό του κινδύνου από τραυματισμών, ζημιάς στο μηχάνημα, φωτιά και ηλεκτροπληξίας, διασφαλίζετε ότι ο χώρος εργασίας σας

• είναι προστατευμένος από υγρασία και υγρές συν- θήκες,

• είναι ελεύθερος από εύφλεκτα αέρια και υγρά,

• είναι ασφαλής για παιδιά – χρησιμοποιείτε λουκέτα και τον κύριο διακόπτη, όταν δεν είναι σε λειτουργία το μηχάνημα,

• είναι καθαρός και ελεύθερος από αντικείμενα,

• διαθέτει καλό αερισμό και φωτισμό.

Ο χειριστής

Η υγιής κοινή λογική και η προσοχή είναι παράγοντες οι οποίοι δεν μπορούν να ενσωματωθούν στο μηχάνημα. Αυτοί οι παράγοντες εναπόκεινται στον χειριστή. Σκεφθείτε τα εξής:

- Αποτρέπετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες ή σώματα καλοριφέρ.

- Παραμένετε προσεκτικοί. Μην εργάζεστε στο μηχάνημα, όταν είστε κουρασμένοι.

- Μη χειρίζεστε το προϊόν υπό την επίδραση οινο- πνεύματος ή ναρκωτικών.

• Διαβάζετε τις προείδοποιήσεις για να προσδιορίσετε αν θα μπορούσε να επηρεαστεί η κριτική ικανότητα ή τα αντανακλαστικά σας.

- Μη φοράτε ρούχα με φαρδιά εφαρμογή ούτε κοσμήματα, επειδή αυτά θα μπορούσαν να πιαστούν σε περιστρεφόμενα μέρη.

- Συνιστάται να φοράτε αντιολισθητικά υποδήματα.

- Προστατεύετε τα μακριά μαλλιά με κατάλληλα μέσα.

• Φοράτε προστασία ματιών και προστασία ακοής. Φοράτε πάντα:

- Μάσκες κατά της σκόνης εγκεκριμένες κατά ANSI. - Προστασία ακοής.

• Διατηρείτε πάντα την ισορροπία σας.

- Μην τεντώνεστε πάνω από τα μηχανήματα που βρίσκονται σε λειτουργία.

Υπολειπόμενοι κίνδυνοι

Το μηχάνημα είναι κατασκευασμένο σύμφωνα με την τελευταία λέξη της τεχνολογίας και με βάση τους αναγνωρισμένους τεχνικούς κανόνες ασφαλείας. Κατά την εργασία ενδέχεται παρόλα αυτά να παρουσιαστούν μεμονωμένοι υπολειπόμενοι κίνδυνοι.

- Κίνδυνος τραυματισμού για τα δάχτυλα και τα χέρια από το κινούμενο εργαλείο, σε περίπτωση ακατάλληλης καθοδήγησης του αντικειμένου εργασίας.

• Διακινδύνευση της υγείας από σκόνη. Φορά- τε οπωσδήποτε ατομικό εξοπλισμό προστασίας, όπως προστασία ματιών.

- Τραυματισμοί από διαμαντοδίσκο κοπής που έχει υποστεί βλάβη. Ελέγχετε τακτικά τον διαμαντοδίσκο κοπής για την ακεραιότητά του.

- Κίνδυνος τραυματισμού για τα δάχτυλα και τα χέρια κατά την αλλαγή δίσκου κοπής. Φοράτε κατάλληλα γάντια εργασίας.

- Κίνδυνος τραυματισμού κατά την ενεργοποίηση του μηχανήματος, από τον δίσκο κοπής που αρχίζει να κινείται.

• Κίνδυνος από ηλεκτρικό ρεύμα, σε περίπτωση χρήσης ακατάλληλων καλωδίων ηλεκτρικής σύνδεσης.
• Διακινδύνευση της σωματικής ακεραιότητας από τον κινούμενο δίσκο κοπής αν έχετε μακριά μαλλιά ή φοράτε φαρδιά ρούχα. Φοράτε ατομικό εξοπλισμό προστασίας όπως δίχτυ μαλλιών και ρουχισμό εργασίας με καλή εφαρμογή.
• Παρ' όλες τις προφυλάξεις που έχουν ληφθεί ενδέχεται πέραν αυτών να υπάρχουν μη προφανείς υπολειπόμενοι κίνδυνοι.
- Οι υπολειπόμενοι κίνδυνοι μπορούν να ελαχιστοποιηθούν, όταν τηρούνται οι "Υποδείξεις ασφαλείας" και η "Ενδεδειγμένη χρήση" καθώς και οι οδηγίες χειρισμού στην ολότητά τους.

6. Τεχνικά χαρακτηριστικά

Διαστάσεις Μ x Π x Y 1150 x 520 x 1210 mm

Τραπτέζι κοπής 535 x 430 mm
Διαμαντοδίσκος κοπής ø 360 mm
Οπή διάτρησης ø 25,4 mm
Αριθμός στροφών 2800 1/min
Βάρος	72 kg
Μέγ. μήκος κοπής	700 mm
Μέγ. ύψος κοπής σε 90°	110 mm
Μέγ. ύψος κοπής σε 45°	72 mm
Κινητήρας	230 V~ / 50 Hz
Ισχύς κατανάλωσης	2200 W
Τρόπος λειτουργίας*	S6 40%
Κλάση μόνωσης	B
Βαθμός προστασίας	IP54

Με την επιφύλαξη τεχνικών τροποποιήσεων!

*Τρόπος λειτουργίας – S6 40%

Ο τρόπος λειτουργίας S6 αφορά αδιάλειπτη περιοδική λειτουργία. Η λειτουργία αποτελείται από ένα χρονικό διάστημα εκκίνησης, ένα χρονικό διάστημα με σταθερό φορτίο και ένα χρονικό διάστημα λειτουργίας χωρίς φορτίο. Ο κύκλος δραστηριότητας είναι 10 λεπτά, η σχετική διάρκεια ενεργοποιημένης κατάστασης είναι 40% του κύκλου δραστηριότητας.

Χαρακτηριστικές τιμές θορύβου

Ο θόρυβος στη θέση εργασίας μπορεί να υπερβεί τα 85 dB (A).

Στην περίπτωση αυτή απαιτούνται για τον χρήστη μέτρα προστασίας από τον θόρυβο (φοράτε προστασία ακοής!).

Στάθμη ηχητικής ισχύος σε dB

Ηχητική πίεση L_pA	72 dB
Ηχητική ισχύς L_wA	82 dB
Αβεβαιότητα μέτρησης K_pA	3 dB

7. Αποσυσκευασία

⚠️ ΠΡΟΣΟΧΗ!

Η συσκευή και το υλικό συσκευασίας δεν είναι παιδικά παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν με πλαστικές σακούλες, μεμβράνες και μικρά εξαρτήματα! Υπάρχει κίνδυνος κατάποσης και ασφυξίας!

• Ανοίξτε τη συσκευασία και αφαιρέστε προσεκτικά τη συσκευή.
• Απομακρύνετε το υλικό συσκευασίας καθώς και τα ασφαλιστικά συσκευασίας και μεταφοράς (εφόσον υπάρχουν).
• Ελέγξτε εάν είναι πλήρες το παραδοτέο υλικό.
• Ελέγξτε τη συσκευή και τα αξεσουάρ για τυχόν ζημιές κατά τη μεταφορά. Σε περίπτωση αξίωσης πρέπει να ειδοποιηθεί άμεσα ο μεταφορέας. Μεταγενέστερες αξιώσεις δεν αναγνωρίζονται.
  • Φυλάξτε τη συσκευασία κατά το δυνατό μέχρι τη λήξη της εγγύησης.
• Πριν τη χρήση, εξοικειωθείτε με το προϊόν με τη βο- ήθεια των οδηγιών χειρισμού.
  • Για αξεσουάρ, αναλώσιμα και ανταλλακτικά, χρησιμοποιείτε μόνο γνήσια εξαρτήματα. Ανταλλακτικά μπορείτε να τα προμηθευτείτε από το τοπικό σας εξειδικευμένο κατάστημα.
• Κατά τις παραγγελίες αναφέρετε τον αριθμό είδους των προϊόντων μας καθώς και τον τύπο και το έτος κατασκευής του προϊόντος.

8. Πριν τη θέση σε λειτουργία

Πριν τη χρήση του διαμαντοδίσκου διαβάστε προσεκτικά τις οδηγίες που περιέχονται στο παρόν εγχειρίδιο.

Διαβάστε τις οδηγίες χρήσης:

Διαβάστε προσεκτικά και πλήρως τις οδηγίες χρήσης, πριν εγκαταστήσετε, θέσετε σε λειτουργία ή επεμβείτε στο μηχάνημα κοπής πλακιδίων.

Επικίνδυνη ηλεκτρική τάση

Προφύλαξη! Απενεργοποιείτε την τροφοδοσία ρεύματος πριν από κάθε επέμβαση στο μηχάνημα κοπής πλακιδίων.

Κίνδυνος λόγω αιφνίδιας έναρξης λειτουργίας

Προφύλαξη! Το μηχάνημα κοπής πλακιδίων μπορεί να λειτουργήσει πάλι ξαφνικά μετά από μια διακοπή ρεύματος.

Αντικαθιστάτε διαμαντοδίσκους που έχουν παρουσι- άσει ρωγμή.

• Γνωρίστε το μηχάνημά σας. Εξοικειωθείτε με τη χρήση και τους περιορισμούς του καθώς και με τους ειδικούς πιθανούς κινδύνους.

- Ελέγξετο μηχάνημα προσεκτικά για ζημιές, για να βεβαιωθείτε ότι μπορεί να εκπληρώσει την προβλεπόμενη λειτουργία του. Σε περίπτωση αμφιβολιών, πρέπει να αντικαθίσταται το αντίστοιχο εξάρτημα.

- Βεβαιωθείτε ότι ο διακόπτης βρίσκεται στο OFF, πριν συνδέσετε το φις στην πρίζα.

- Βεβαιωθείτε ότι το μηχάνημα έχει καθαριστεί και λιπανθεί με τον ενδεδειγμένο τρόπο.

- Ελέγχετε το μηχάνημα πριν από τη θέση σε λει- τουργία για επιμέρους εξαρτήματα που έχουν υπο- στεί ζημιά και διαπιστώστε εάν αυτά τα εξαρτήματα λειτουργούν σωστά και εκπληρώνουν την προβλε- πόμενη λειτουργία τους.

- Ελέγχετε την ευθυγράμμιση όλων των κινούμενων μερών, όλων των εξαρτημάτων στερέωσης και όλες τις υπόλοιπες συνθήκες, οι οποίες θα μπορούσαν να επηρεάσουν την κανονική λειτουργία. Όλα τα εξαρτήματα που έχουν υποστεί ζημιά πρέπτει να επισκευάζονται ή να αντικαθίστανται αμέσως από εξειδικευμένο τεχνικό.

- Μη χρησιμοποιείτε το μηχάνημα, εάν κάποιος διακόπτης δεν μπορεί να ενεργοποιηθεί και να απενεργοποιηθεί σωστά.

9. Λειτουργία

- Τοποθετήστε το μηχάνημα πάνω σε ένα οριζόντιο και μη ολισθηρό δάπεδο.

- Ελέγξτε αν η τάση που αναφέρεται στην πινακίδα στοιχείων συμφωνεί με τη διαθέσιμη τάση δικτύου, και μόνον αν ισχύει αυτό συνδέστε το φις στο δίκτυο ρεύματος.

- Πριν την ενεργοποίηση, πρέπει να μπορεί να κινείται ελεύθερα ο δίσκος κοπής.

Προσοχή: Ο δίσκος κοπής πρέπει πάντα να ψύχεται με νερό.

Προσοχή: Ο δίσκος κοπής συνεχίζει να κινείται μετά την απενεργοποίηση.

Μη φρενάρετε τον δίσκο κοπής ασκώντας του πλευ- ρική πίεση.

• Κατά την κανονική χρήση, το περίβλημα κινητήρα μπορεί να αποκτήσει υψηλή θερμοκρασία.
• Μην υπερφορτώνετε το μηχάνημα ή ένα αξεσουάρ για να φέρει εις πέρας την εργασία ενός μεγαλύτερου βιομηχανικού μηχανήματος. Το μηχάνημα παρέχει καλύτερα αποτελέσματα με την απόδοση λειτουργίας για την οποία έχει σχεδιαστεί.
• Πραγματοποιείτε όλες τις ρυθμίσεις στο μηχάνημα με το μηχάνημα απενεργοποιημένο.
• Ποτέ μην αφήσετε το μηχάνημα να λειτουργεί χωρίς επιτήρηση.
• Όταν απενεργοποιήσετε το μηχάνημα, μη φύγετε από το μηχάνημα παρά μόνον αφού ακινητοποιηθεί πλήρως.
• Πάντα απενεργοποιείτε το μηχάνημα πριν τραβήξετε το φις ρευματοληψίας από την πρίζα.
• Τραβάτε πάντα το ίδιο το φις ρευματοληψίας. Ποτέ μην τραβάτε το φις από το καλώδιο για να το αφαι- ρέσετε από την πρίζα.
• Μη χρησιμοποιείτε δίσκο κοπής που δεν συμφωνεί με το προβλεπόμενο μέγεθος.
• Ποτέ μη μεταφέρετε το μηχάνημα κρατώντας το από το καλώδιο.

Εάν δεν είστε βέβαιοι αν κάποιες συνθήκες εργασίας είναι ασφαλείς ή μη ασφαλείς, μην εργαστείτε με το μηχάνημα.

10. Συναρμολόγηση

10.1 Συναρμολόγηση (Εικ. 4 - 10)

Για τεχνικούς λόγους συσκευασίας, αυτό το μηχάνημα δεν παραδίδεται πλήρως συναρμολογημένο.

Τοποθετήστε τη συσκευή με τουλάχιστον δύο άτομα!

1. Αφαιρέστε το μηχάνημα από τη συσκευασία και αποθέστε το προσεκτικά πάνω στο δάπεδο.
2. Πρώτα, στην πλευρά χωρίς τροχούς μεταφοράς, γυρίστε το πόδι στήριξης προς τα έξω μέχρι να τερματίσει (11), μέχρι να ασφαλίσει η βίδα στην επιμήκη οπή όπως δείχνει η Εικ. 7. Βεβαιωθείτε ότι και το πόδι στήριξης έχει ασφαλίσει και δεν θα γυρίσει πάλι προς τα μέσα!
3. Επαναλάβετε τη διαδικασία για το δεύτερο πόδι στήριξης (Εικ. 8).

4. Τοποθετήστε το μηχάνημα πάνω στα πόδια του.

5. Με τη βοήθεια των παρεχόμενων δεματικών κα- λωδίων, στερεώστε στο περίβλημα της συσκευής τον εύκαμπτο σωλήνα της γραμμής νερού και το καλώδιο. (Εικ. 10.2)

6. Τοποθετήστε την αντλία νερού (18) μέσα στην υποδοχή της λεκάνης νερού και τοποθετήστε την τάπα (s) μέσα στο άνοιγμα αποστράγγισης της λεκάνης νερού (8). (Εικ. 9, 10)
7. Προσθέστε νερό στη λεκάνη, έτσι ώστε η αντλία (18) να καλύπτεται από νερό συνεχώς (ακόμα και κατά τη λειτουργία).

Προσοχή!

Ποτέ δεν επιτρέπεται να λειτουργήσει χωρίς νερό η αντλία νερού. Κατά τη διάρκεια της λειτουργίας πρέπει να είναι πάντα καλυμμένη με νερό.

10.2 Εγκατάσταση του κυλιόμενου φορείου (Εικ. 11)

1. Τοποθετήστε το κυλιόμενο φορείο (τραπέζι κο- πής) (6) πάνω στη ράγα-οδηγό κυλιόμενου φορεί- ου (9), ώστε το πλαίσιο (α) των δύο δεξιών ράου- λων καθοδήγησης να περικλείει τη ράγα-οδηγό. Απλά αποθέστε τα αριστερά ράουλα καθοδήγη- σης πάνω στη ράγα-οδηγό.
2. Όταν στέκεστε μπροστά από το μηχάνημα κοπής πέτρας, η κλίμακα πρέπει να είναι στραμμένη προς το μέρος σας. Το διάκενο του δίσκου κοπής 90° βρίσκεται αριστερά στο κυλιόμενο φορείο (6), και το διάκενο του δίσκου κοπής 45° δεξιά.
3. Το τραπέζι κοπής πρέπει να κυλάει εύκολα. Βεβαιωθείτε ότι και τα τέσσερα ράουλα βρίσκονται πάνω στη ράγα-οδηγό (9).

10.3 Εγκατάσταση βίδας μοχλού για τη διάταξη στροφής της κεφαλής κοπής (Εικ. 12)

1. Αφαιρέστε τη βίδα εξαγωνικής κεφαλής με ένα γερμανικό κλειδί 30 mm.
2. Περάστε τη βίδα μοχλού (d) στο σπείρωμα της διάταξης στροφής της κεφαλής κοπής και βιδώστε τη σφιχτά.

10.4 Εγκατάσταση του διαμήκους αναστολέα (Εικ. 13)

1. Τοποθετήστε τον διαμήκη αναστολέα (13) πάνω στη ράγα αναστολέα με κλίμακα (7) πάνω στο κυλιόμενο φορείο (6).
2. Ευθυγραμμίστε τον διαμήκη αναστολέα (13) σε κατάλληλη απόσταση από τον δίσκο κοπής (14).
3. Στερεώστε τον διαμήκη αναστολέα (13) βιδώνοντας σφιχτά τη λαβή ακινητοποίησης (b).

11. Θέση σε λειτουργία

⚠️ ΠΡΟΣΟΧΗ!

Πριν από τη θέση σε λειτουργία, συναρμολογήστε οπωσδήποτε πλήρως τη συσκευή!

Διακόπτης ενεργοποίησης/ απενεργοποίησης (Εικ. 14)

Για την ενεργοποίηση, πατήστε το "I" του διακόπτη ενεργοποίησης/ απενεργοποίησης (2).

Πριν αρχίσετε τη διαδικασία κοπής, περιμένετε να φθάσει ο δίσκος κοπής τον μέγιστο αριθμό στροφών και η αντλία νερού ψύξης (18) να έχει αρχίσει να αντλεί νερό στον δίσκο κοπής.

Για απενεργοποίηση, πατήστε το "0" του διακόπτη (2). (Εικ. 14).

Υπόδειξη:

Μετά την ενεργοποίηση του πριονιού, προσέξτε πρώτα τη φορά περιστροφής του διαμαντοδίσκου κοπής. Λάβετε υπόψη σας το βέλος κατεύθυνσης πάνω στο μηχάνημα!

Προσοχή! Η αντλία νερού (18) αρχίζει αυτόματα να λειτουργεί κατά την ενεργοποίηση του κινητήρα (5)! Με τη βαλβίδα απομόνωσης (16) μπορείτε να ρυθμίζετε τη ροή νερού προς τον διαμαντοδίσκο κοπής (14).

12. Χειρισμός/Υποδείξεις εργασίας

⚠️ ΠΡΟΣΟΧΗ!

Πριν από τη θέση σε λειτουργία, συναρμολογήστε οπωσδήποτε πλήρως τη συσκευή!

12.1 Κοπές 90° (Εικ. 13)

1. Λασκάρετε τη βίδα τύπου πεταλούδας (c).
2. Ρυθμίστε τον γωνιακό αναστολέα (13) σε 90° και σφίξτε πάλι τη βίδα τύπου πεταλούδας (c).
3. Σφίξτε τη βίδα τύπου πεταλούδας (b) για να στερε- ώσετε τον γωνιακό αναστολέα (13).
4. Ενεργοποιήστε το μηχάνημα με τον διακόπτη ενεργοποίησης/ απενεργοποίησης (2).
5. Πιέστε το αντικείμενο εργασίας πάνω στον αναστολέα (13) και ωθήστε το με το κυλιόμενο φορείο (6) πάνω στον διαμαντοδίσκο κοπής (14) και κόψτε το πλήρως με μία κίνηση.
6. Απενεργοποιήστε πάλι το μηχάνημα.

12.2 Διαγώνια κοπή 45° (Εικ. 13)

1. Λασκάρετε τη βίδα τύπου πεταλούδας (c).

2. Ρυθμίστε τον γωνιακό αναστολέα (13) σε 45° και σφίξτε πάλι τη βίδα τύπου πεταλούδας (c).

3. Σφίξτε τη βίδα τύπου πεταλούδας (b) για να στερε- ώσετε τον γωνιακό αναστολέα (13).

4. Εκτελέστε την κοπή όπως περιγράφεται στο σημείο "Κοπές 90°".

12.3 Κοπές με σταθερό βάθος κοπής (Εικ. 15, 16)

Σε αυτό το είδος κοπής, η κεφαλή κοπής (4) είναι στα- θερά ρυθμισμένη. Το αντικείμενο εργασίας ωθείται με το κυλιόμενο φορείο (6) πάνω στον διαμαντοδίσκο κοπής (14) και κόβεται πλήρως με μία κίνηση. Κατά την κοπή προσέξτε να ασκείτε ομοιόμορφη πίεση ανάλογη της ισχύος του κινητήρα!

1. Λασκάρετε τη βίδα αστεροειδούς λαβής (ε) στη μονάδα κεφαλής κοπής (4) και πιέστε τον βραχίονα κοπής προς τα πάνω.
2. Τοποθετήστε το αντικείμενο εργασίας που θέλετε να κόψετε πάνω στο κυλιόμενο φορείο (6) και τοποθετήστε τον ακίνητο δίσκο κοπής (14) με ένα πλήρες τμήμα, πάνω στο αντικείμενο εργασίας χωρίς να το πιέζει.
3. Τραβήξτε το αντικείμενο εργασίας με το κυλιόμε- νο φορείο (6) προς τα πίσω μέχρι να μπορείτε να χαμηλώσετε λίγο τον διαμαντοδίσκο κοπής (14).
4. Με τη βίδα αστεροειδούς λαβής (ε) σταθεροποιήστε το επιθυμητό βάθος κοπής.
5. Ασφαλίστε το βάθος κοπής με τη βίδα αστεροει- δούς λαβής (f) στη μονάδα κεφαλής κοπής (4).

Προσοχή! Κρατάτε ή πιέζετε πάντα το καθοδηγούμενο αντικείμενο εργασίας στον αντίστοιχο αναστολέα αντικειμένου εργασίας (7 + 13).

Προσοχή! Περιμένετε να φθάσει το νερό ψύξης στον δίσκο κοπής (14).

12.4 Κοπή με μη σταθερό βάθος κοπής (Εικ. 16, 17)

Για ευκολότερη κοπή σε μεγάλα βάθη κοπής συνιστά- ται να χρησιμοποιείτε ένα μη σταθερό βάθος κοπής. Με αυτό τον τρόπο καταπονείται λιγότερο ο κινητήρας (5) και προστατεύεται ο διαμαντοδίσκος κοπής (14).

Σε αυτή την κοπή, το αντικείμενο εργασίας μπορεί να κινηθεί πέρα-δώθε με το κυλιόμενο φορείο (6) κάτω από τη μη σταθεροποιημένη κεφαλή κοπής. Σε αυτή την περίπτωση, η κεφαλή κοπής (4) πιέζεται προς τα κάτω με το δεξιό χέρι.

1. Λασκάρετε τη βίδα αστεροειδούς λαβής (ε) στη μονάδα κεφαλής κοπής (4) και πιέστε τον βραχίονα κοπής προς τα πάνω.

2. Σταθεροποιήστε το επιθυμητό βάθος κοπής με τη βίδα αστεροειδούς λαβής (f).

3. Κατεβάστε τη μονάδα κεφαλής κοπής (4) με τον διαμαντοδίσκο κοπής.

4. Αφήστε τη βίδα αστεροειδούς λαβής (ε) λασκαρισμένη.

Προσοχή! Ο διαμαντοδίσκος κοπής (14) θα πρέπει να μπορεί να χαμηλώσει περίπου 3 mm κάτω από την πάνω πλευρά του κυλιόμενου φορείο (6). Ο διαμαντοδίσκος κοπής δεν επιτρέπεται να έρθει σε επαφή με το κυλιόμενο φορείο.

12.5 Κοπή με τη διάταξη στροφής της κεφαλής κοπής / φαλτσοκοπές (Εικ. 18 - 20)

Λασκάρετε με τη βίδα μοχλού (d) τη διάταξη στροφής της κεφαλής κοπής και στρέψτε την κεφαλή κοπής (4) κατά 45° μέχρι να τερματίσει.

Σφίξτε πάλι καλά τον μοχλό.

Προσοχή! Ελέγχετε τη ρύθμιση αναστολέα πριν από την έναρξη της κοπής. Ο διαμαντοδίσκος κοπής δεν επιτρέπεται να έρθει σε επαφή με το κυλιόμενο φορείο.

Εκτελέστε την κοπή όπως περιγράφεται στο σημείο "Κοπές 90°".

12.6 Αλλαγή του διαμαντοδίσκου κοπής (Εικ. 17, 18, 21, 22)

⚠️ Προσοχή!

Αποσυνδέστε το φις ρευματοληψίας από την πρίζα.

Προφύλαξη!

• Κίνδυνος κοψιμάτων από τον διαμαντοδίσκο κοπής!
  • Φοράτε γάντια κατά την αλλαγή του διαμαντοδίσκου κοπής.

• Ελέγξτε τον δίσκο κοπής για φορά περιστροφής, κεντραρισμένη κίνηση και για τυχόν ζημιές!

• Αποσυνδέστε το φις ρευματοληψίας από την πρίζα.

• Λασκάρετε τη βίδα αστεροειδούς λαβής (e) στη μονάδα κεφαλής κοπής (4) και πιέστε τον βραχίονα κοπής τελείως προς τα πάνω. Ασφαλίστε τον βραχίονα κοπής με τη βίδα αστεροειδούς λαβής (f) στη μονάδα κεφαλής κοπής (4) (Εικ. 17).
• Ξεβιδώστε και αφαιρέστε τις τέσσερις βίδες και αφαιρέστε στο προστατευτικό κάλυμμα δίσκου (1) και αφαιρέστε το προστατευτικό κάλυμμα. Υπόδειξη: Δεν πρέπει να αποσυνδεθεί ο εύκαμπτος σωλήνας νερού στο προστατευτικό κάλυμμα. Γυρίστε το προστατευτικό κάλυμμα προσεκτικά από κάτω προς τα πάνω.
• Με το παρεχόμενο κλειδί Άλεν, συγκρατήστε στα- θερά τον άξονα κοπής και με το γερμανικό κλειδί (περιλαμβάνεται στο παραδοτέο υλικό) ξεβιδώστε το παξιμάδι σύσφιξης.

Αριστερόστροφο σπείρωμα! Αφαιρέστε το παξιμάδι σύσφιξης, τη φλάντζα πίεσης και προσεκτικά τον διαμαντοδίσκο κοπής (14).

1. Πριν την εγκατάσταση του νέου διαμαντοδίσκου κοπής (14), καθαρίστε τον άξονα κοπής και τη φλάντζα δίσκου με ένα πανί ή ένα πινέλο. Προσοχή! Μη χρησιμοποιήσετε καθαριστικό που μπορεί να προσβάλει τα εξαρτήματα.

Προσοχή! Κατά την τοποθέτηση του νέου διαμαντοδίσκου κοπής, ακολουθήστε την αντίστροφη σειρά ενεργειών. Προσέχετε τη σωστή φορά περιστροφής! (Τοποθετήστε τον διαμαντοδίσκο κοπής – ΚΑΤΕΥΘΥΝΣΗ ΒΕΛΟΥΣ – στην πλευρά χειρισμού πάνω στην υποδοχή φλάντζας). Η κατεύθυνση βέλους πάνω στον δίσκο κοπής και πάνω στο προστατευτικό κάλυμμα πρέπει να συμφωνούν.

1. Εγκαταστήστε πάλι το προστατευτικό λεπίδας πριονιού (1).

2. Ελέγξτε την κεντραρισμένη κίνηση, αφήνοντας το μηχάνημα να αρχίσει να λειτουργεί για λίγο, και κατόπιν απενεργοποιήστε το πάλι αμέσως.

Προσοχή!

• Δεν επιτρέπεται η λειτουργία του μηχανήματος κοπής πέτρας χωρίς προστατευτικό κάλυμμα!
• Προσέξτε τη στερέωση του δίσκου, ο διαμαντοδίσκος κοπής δεν επιτρέπεται να "ταλαντώνεται".
• Προσέχετε για σφιχτή συναρμογή των εύκαμπτων σωλήνων νερού στο προστατευτικό κάλυμμα.

13. Τέλος της εργασίας

⚠️ Προσοχή!

Αποσυνδέστε το φις ρευματοληψίας από την πρίζα.

Καθαρίζετε το μηχάνημα μετά από την ολοκλήρωση της εργασίας.

Αποστραγγίζετε το νερό μετά από κάθε χρήση. Για τον σκοπό αυτό αφαιρείτε την τάπα (s) από τη λεκάνη (8).

Καθαρίζετε τακτικά τη λεκάνη (8) και την αντλία νερού (18) από ακαθαρσίες, γιατί διαφορετικά μπορεί να φράξει η αντλία ή οι σωλήνες και η ψύξη του διαμαντοδίσκου κοπής(14) να μην είναι εξασφαλισμένη.

Μετά τη χρήση, ξεπλύνετε καλά τη λεκάνη (8) και την αντλία νερού (18) με καθαρό νερό.

14. Μεταφορά (Εικ. 23)

⚠️ Προσοχή!

Αποσυνδέστε το φις ρευματοληψίας από την πρίζα.

Προσέξτε τα παρακάτω, για να μπορέσετε να μεταφέρετε το μηχάνημα κοπής πέτρας:

• Ανυψώστε το κυλιόμενο φορείο (6) και μεταφέρετέ το ξεχωριστά.
  • Ασφαλίστε τη μονάδα κεφαλής κοπής (4)
• Εκκενώστε τη λεκάνη νερού (8) και το σύστημα ψύξης.
• Διπλώστε τα πόδια στήριξης (11) όπως περιγράφεται (Εικ. 4 - 7), και για τη μεταφοράς χρησιμοποιήστε τους τροχούς μεταφοράς.

15. Ηλεκτρική σύνδεση

Ο εγκατεστημένος ηλεκτροκινητήρας έχει συνδεθεί ώστε να είναι έτοιμος για λειτουργία. Η σύνδεση συμμορφώνεται με τις ισχύουσες διατάξεις VDE και DIN. Η σύνδεση στο ηλεκτρικό δίκτυο από την πλευρά του πελάτη καθώς και το καλώδιο επέκτασης που χρησιμοποιείται πρέπει να συμμορφώνονται με αυτές τις προδιαγραφές.

Ελαττωματικά καλώδια ηλεκτρικής σύνδεσης

Στα καλώδια σύνδεσης συχνά προκύπτουν ζημιές στη μόνωση.

Οι αιτίες είναι:

• σημεία πίεσης, όταν καλώδια σύνδεσης περνούν μέσα από διάκενα παραθύρου ή πόρτας.
• σημεία τσακίσματος λόγω ακατάλληλης στερέωσης ή διέλευσης των καλωδίων σύνδεσης.
• Σημεία κοψίματος λόγω διέλευσης τροχήλατων αντικειμένων επάνω από τα καλώδια σύνδεσης.
• ζημιές στη μόνωση λόγω τραβήγματος του φις από την πρίζα.
  • ρωγμές λόγω γήρανσης της μόνωσης.

Καλώδια ηλεκτρικής σύνδεσης με τέτοιες ζημιές δεν επιτρέπεται να χρησιμοποιηθούν και λόγω των ζημιών στη μόνωση αποτελούν κίνδυνο για τη ζωή.

Ελέγχετε τακτικά τα καλώδια ηλεκτρικής σύνδεσης για τυχόν ζημιές. Προσέχετε ώστε κατά τον έλεγχο το καλώδιο σύνδεσης να μην είναι συνδεδεμένο στο δίκτυο ρεύματος.

Τα καλώδια σύνδεσης πρέπει να συμμορφώνονται με τις ισχύουσες διατάξεις VDE και DIN. Χρησιμοποιείτε μόνο καλώδια σύνδεσης με ίδιο χαρακτηρισμό.

Είναι υποχρεωτικό να είναι τυπωμένη η ονομασία τύ- που πάνω στο καλώδιο σύνδεσης.

Μοτέρ εναλλασσόμενου ρεύματος 230 V\~/ 50 Hz

• Τάση δικτύου ρεύματος 230 V / 50 Hz.
• Το καλώδιο ρεύματος και το καλώδιο επέκτασης πρέπει να είναι 3 αγωγών = P + N + SL. - (1/N/PE).
• Τα καλώδια επέκταση πρέπει να έχουν ελάχιστη διατομή αγωγών 1,5 mm².
• Η σύνδεση ρεύματος δικτύου προστατεύεται με ασφάλεια έως 16 Α.

16. Συντήρηση

⚠️ Προσοχή!

Αποσυνδέετε το φις ρευματοληψίας από την πρίζα πριν από όλες τις εργασίες καθαρισμού.

• Καθαρίζετε το μηχάνημα μετά από την ολοκλήρωση της εργασίας.
  • Αντικαθιστάτε τους φθαρμένους δίσκους κοπής.
• Αντικαταστήστε προστατευτική διάταξη που έχει υποστεί ζημιά.
• Απομακρύνετε τακτικά τη σκόνη και τους ρύπους από το μηχάνημα. Ο καθαρισμός πρέπει κατά προ- τίμηση να γίνεται με ένα πανί ή πινέλο.
• Όλα τα κινητά μέρη πρέπει να λιπαίνονται σε τακτικά διαστήματα.
  • Για τον καθαρισμό των πλαστικών, μη χρησιμοποιείτε καυστικά υλικά.
• Καθαρίζετε τακτικά τη λεκάνη (8) και την αντλία νε- ρού ψύξης (18) από ακαθαρσίες, γιατί διαφορετικά μπορεί να μην είναι εξασφαλισμένη η ψύξη του δι- αμαντοδίσκου κοπής (14).
• Θέστε όλες τις διατάξεις ασφαλείας πάλι σε λει- τουργία και ελέγξτε τις.
• Οι εργασίες συντήρησης και επισκευής επιτρέπε- ται να πραγματοποιούνται μόνο ειδικευμένους τε- χνικούς.

Συνδέσεις και επισκευές

Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού επιτρέπεται να γίνονται μόνο από ειδικευμένο ηλεκτρολόγο.

Σε περίπτωση ερωτήσεων, αναφέρετε τα εξής στοιχεία:

• Τύπος ρεύματος του κινητήρα
- Στοιχεία της πινακίδας τύπου του μηχανήματος

Παραγγελία ανταλλακτικών

Κατά την παραγγελία ανταλλακτικών πρέπει να δο- θούν οι παρακάτω πληροφορίες:

• Τύπος της συσκευής
• Αριθμός είδους της συσκευής
• Αναγνωριστικός αριθμός της συσκευής
- Αριθμός ανταλλακτικού του απαιτούμενου ανταλ- λακτικού

Πληροφορίες σέρβις

Πρέπει να έχετε υπόψη σας ότι σε αυτό το προϊόν τα παρακάτω εξαρτήματα υπόκεινται σε φθορά ανάλογα με τη χρήση ή φυσική φθορά, δηλ. τα παρακάτω εξαρτήματα χρειάζονται ως αναλώσιμα.

Αναλώσιμα*: Διαμαντόδισκοι κοπής, ψήκτρες άνθρα- κα, οδηγοί τραπεζιού και κεφαλής κοπής

* δεν περιλαμβάνεται απαραίτητα στο παραδοτέο υλικό!

Ανταλλακτικά και αξεσουάρ μπορείτε να προμηθευτεί- τε από το κέντρο σέρβις της εταιρείας μας. Για τον σκο- πό αυτόν, σαρώστε τον κωδικό QR στη σελίδα τίτλου.

17. Πρόσθετες υποδείξεις για διακόπτη προστασίας από ρεύμα διαρροής (Εικ. 25)

Λαμβάνετε υπόψη σας τις ακόλουθες σημαντικές υπο- δείξεις για τη θέση σε λειτουργία και τον χειρισμό.

Προσέχετε και όταν μεταβιβάζετε αυτό το προϊόν σε τρίτον. Επομένως φυλάσσετε αυτές τις οδηγίες χειρι- σμού για να τις διαβάζετε και μελλοντικά.

Υποδείξεις ασφαλείας!

• Για λόγους ασφαλείας και έγκρισης (CE) δεν επιτρέπεται εξ ιδίων μετασκευή και/ή τροποποίηση του προϊόντος. Ποτέ μην αποσυναρμολογήσετε το προϊόν.
• Το προϊόν δεν είναι κατάλληλο για παιδικά χέρια. Τα παιδιά δεν μπορούν να αξιολογήσουν τους κινδύνους που προκύπτουν από τους χειρισμούς ηλεκτρικών συσκευών. Επομένως προσέχετε ιδιαίτερα όταν είναι παρόντα παιδιά.
- Η κατασκευή του προϊόντος ανταποκρίνεται στην κατηγορία προστασίας 1. Ως πηγή τάση επιτρέπεται να χρησιμοποιείται μόνο μια κατάλληλη πρίζα με προστατευτικό αγωγό (230 V\~/50 Hz) του δημόσιου δικτύου παροχής ρεύματος.

• Σε επαγγελματικές εγκαταστάσεις πρέπει να τη- ρούνται οι κανονισμοί πρόληψης ατυχημάτων της ομοσπονδίας επαγγελματικών ενώσεων σχετικά με ηλεκτρικές εγκαταστάσεις και μέσα λειτουργίας.
• Σε σχολεία, εκπαιδευτικές εγκαταστάσεις, ερασιτεχνικά εργαστήρια και εργαστήρια ιδιοκατασκευών η λειτουργία του προϊόντος πρέπει να επιτηρείται υπεύθυνα από εκπαιδευμένο προσωπικό.
• Μεταχειρίζεστε το προϊόν προσεκτικά. Από προσκρούσεις, χτυπήματα ή πτώση ακόμα και από μικρό ύψος μπορεί να υποστεί ζημιά.
• Ποτέ μη χρησιμοποιείτε το προϊόν όταν μεταφέρετε από ένα κρύο σε ένα ζεστό χώρο. Το νερό συμπύκνωσης που προκύπτει σε αυτή την περίπτωση μπορεί υπό ορισμένες περιστάσεις να καταστρέψει το προϊόν.
• Αφήστε πρώτα να αποκτήσει το προϊόν τη θερμοκρασία του χώρου, πριν το συνδέσετε στην τάση δικτύου ρεύματος. Αυτό μπορεί σε ορισμένες περιπτώσεις να διαρκέσει αρκετές ώρες.
• Μην πιάνετε το προϊόν με υγρά ή βρεγμένα χέρια.
• Προσέχετε ώστε η μόνωση όλου του προϊόντος ούτε να υποστεί ζημιά ούτε να καταστραφεί.
• Αν το προϊόν πρόκειται να μη χρησιμοποιηθεί για μεγάλο χρονικό διάστημα, τότε αποσυνδέστε το από την τάση δικτύου ρεύματος, αποσυνδέοντάς το από την πρίζα.
  • Στη θέση εγκατάστασης ή κατά τη μεταφορά πρέπει να αποφεύγονται οι εξής συνθήκες περιβάλλοντος: Υγρές συνθήκες ή πολύ υψηλή υγρασία αέρα. Υπερβολικό κρύο ή ζέστη. Σκόνη ή καύσιμα αέρια, ατμοί ή διαλύτες. Έντονοι κραδασμοί. Ισχυρά μαγνητικά πεδία, όπως κοντά σε μηχανήματα ή μεγάφωνα.

Θέση σε λειτουργία του διακόπτη προστασίας από ρεύμα διαρροής:

• Ο διακόπτης προστασίας από ρεύμα διαρροής είναι εξοπλισμένο με ένα πλήκτρο δοκιμής. Η καλή λειτουργία πρέπει να ελέγχεται πριν από κάθε θέση σε λειτουργία και σε τακτικά διαστήματα (τουλάχιστον 1x ανά εβδομάδα).
• Αν ο διακόπτης προστασίας από ρεύμα διαρροής δεν απενεργοποιήσει κανονικά το κύκλωμα σε αυτόν τον έλεγχο, δεν υπάρχει προστασία των ατόμων! Η συσκευή πρέπει σε αυτή την περίπτωση να αντικατασταθεί επειγόντως!
• Σε περίπτωση ζημιών που προκλήθηκαν από μη τήρηση αυτών των οδηγιών χειρισμού, παύει να ισχύει η εγγύηση. Δεν αναλαμβάνουμε καμία ευθύνη για επακόλουθες ζημίες.

• Πριν από κάθε χρήση ελέγχετε το προϊόν για ζημιές! Αν διαπιστώσετε ζημιές, δεν επιτρέπεται να συνδεθεί το προϊόν στην τάση δικτύου ρεύματος!
- Μετά το πάτημα του πορτοκαλί πλήκτρου Reset (Επαναφοράς), η συσκευή είναι λειτουργικά έτοιμη. Πριν από τη λειτουργία, παρακαλούμε ελέγξτε αν το σύστημα ενεργοποιείται, με χρήση του κόκκινου πλήκτρου Test (Δοκιμής).
- Συνδέστε τον διακόπτη προστασίας από ρεύμα διαρροής στην πρίζα.
• Πατήστε το πορτοκαλί πλήκτρο Reset (Επαναφοράς).
• Για την ετοιμότητα λειτουργίας, εμφανίζεται στο πα- ράθυρο ένα κόκκινο σύμβολο.
• Πατήστε το κόκκινο πλήκτρο Test (Δοκιμής). Με αυτό προσομοιώνεται ένα ρεύμα διαρροής.
• Αν η συσκευή προστασίας λειτουργεί κανονικά, ο διακόπτης προστασίας αποσυνδέει τη συσκευή κατανάλωσης από το δίκτυο ρεύματος. Αυτό παρουσιάζεται στο παράθυρο με σβήσιμο του κόκκινου συμβόλου.
- Μόνο σε περίπτωση κανονικής λειτουργίας παρέχεται προστασία για ανθρώπους και ζώα.
- Για τη λειτουργία, πρέπει να πατηθεί πάλι το πλήκτρο Reset (Επαναφοράς).
• Τώρα μπορεί να συνδεθεί η συσκευή κατανάλωσης.

Τεχνικά χαρακτηριστικά:

Ρεύμα διαρροής για ενεργοποίηση	< 30 mA
Παροχή ρεύματος 230 - 240 V~ / 50 Hz
Ικανότητα φορτίου 16 A (3680 W)
Αριθμός πόλων 2πολική καλωδίωση
Ασφάλεια πλευράς δικτύου	16 A
Βαθμός προστασίας IP54
Διαστάσεις 126 x 50 x 88 mm

Ενδεδειγμένη χρήση!

Ο φορητός διακόπτης προστασίας από ρεύμα διαρροής με σύστημα αποσύμπλεξης σε μηδενική τάση έχει σχεδιαστεί για μηχανήματα υγρής λείανσης και παρόμοιες ηλεκτρικές συσκευής κατανάλωσης που χρησιμοποιούνται στον οικιακό τομέα.

Απλά συνδέεται ανάμεσα στην παροχή ρεύματος δικτύου και τη συσκευή κατανάλωσης και έτσι παρέχει την καλύτερη προστασία από επαφή με ηλεκτροφόρα εξαρτήματα και από επανέναρξη λειτουργίας του μηχανήματος μετά από αποκατάσταση διακοπής ρεύματος δικτύου.

- Χρησιμοποιείτε πάντα το μηχάνημα με τον παρεχόμενο διακόπτη προστασίας από ρεύμα διαρροής.

18. Απόρριψη και ανακύκλωση

Υποδείξεις για τη συσκευασία

Τα υλικά συσκευασίας είναι ανα- κυκλώσιμα. Παρακαλούμε να απορρίψετε τη συσκευασία με τρόπο φιλικό προς το περιβάλ- λον.

Υποδείξεις σχετικά με το νόμο περί ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ElektroG)

Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα, αλλά να συλλέγονται ή να απορρίπτονται ξεχωριστά!

- Οι χρησιμοποιημένες μπαταρίες ή επαναφορτιζόμενες μπαταρίες που δεν είναι σταθερά εγκατεστημένες στην παλαιά συσκευή, πρέπει πριν την παράδοσή τους να αφαιρούνται χωρίς να καταστραφούν! Η απόρριψή τους ρυθμίζεται από τον νόμο σχετικά με μπαταρίες.

- Οι ιδιοκτήτες ή χρήστες παλαιού ηλεκτρικού και ηλεκτρονικού εξοπλισμού υποχρεούνται από τη νομοθεσία να τον επιστρέφουν μετά το τέλος της ωφέλιμης ζωής του.

- Ο τελικός χρήστης φέρει ο ίδιος την ευθύνη για τη διαγραφή των προσωπικών δεδομένων του από την προς απόρριψη παλαιά συσκευή!

- Το σύμβολο διαγραμμένου κάδου απορριμμάτων σημαίνει ότι τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν επιτρέπεται να απορρίπτονται στα οικιακά απορρίμματα.

• Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού μπορούν να παραδίδονται χωρίς χρέωση στις εξής θέσεις:

- Δημόσιες θέσεις απόρριψης ή θέσεις συλλογής (π.χ. θέσεις που έχουν ορίσει οι δημοτικές αρχές).

- Σημεία πώλησης ηλεκτρικού εξοπλισμού (είτε φυσικά καταστήματα είτε online) εφόσον οι έμπο- ροι έχουν την υποχρέωση παραλαβής τους ή προσφέρουν αυτή την υπηρεσία εθελοντικά.

- Έως τρεις παλαιές ηλεκτρικές συσκευές ανά είδος συσκευής, με μήκος ακμής έως 25 εκατοστών μπορείτε να τις παραδώσετε στον κατασκευαστή, χωρίς χρέωση και χωρίς προηγούμενη αγορά νέας συσκευής, ή να τις παραδώσετε σε άλλη εξουσιοδοτημένη θέση συλλογής στην περιοχή σας.

- Περαιτέρω συμπληρωματικούς όρους παραλαβής του κατασκευαστή και του διανομέα μπορείτε να πληροφορηθείτε από το εκάστοτε τμήμα εξυπηρέτησης πελατών.

- Σε περίπτωση παράδοσης μιας νέας ηλεκτρικής συσκευής από τον κατασκευαστή σε μια ιδιωτική οικία, αυτός μπορεί να φροντίσει για τη δωρεάν παραλαβή της παλαιάς ηλεκτρικής συσκευής, κατόπιν ζήτησης από τον τελικό χρήστη. Για τον σκοπό αυτό επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών του κατασκευαστή.

• Αυτές οι δηλώσεις ισχύουν μόνο για συσκευές που εγκαθίστανται και πωλούνται σε χώρες της Ευρωπαϊκής Ένωσης και υπόκεινται στην Ευρωπαϊκή Οδηγία 2012/19/ΕΕ. Σε χώρες εκτός Ευρωπαϊκής Ένωσης μπορεί να ισχύουν διαφορετικές διατάξεις για την απόρριψη αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού.

19. Αντιμετώπιση προβλημάτων

Πρόβλημα Ενδεχόμενη αιτία Μέτρο αντιμετώπισης
Ο διαμαντοδίσκος κοπής λασκάρει μετά την απενεργοποίηση του κινητήρα	Το παξιμάδι στερέωσης δεν έχει σφιχτεί αρκετά	Σφίξτε το παξιμάδι στερέωσης
Ο κινητήρας δεν ξεκινά	Βλάβη σε ασφάλεια ρεύματος δικτύου	Ελέγξτε την ασφάλεια ρεύματος δικτύου
	Βλάβη καλωδίου επέκτασης Αντικαταστήστε το καλώδιο επέκτασης
	Πρόβλημα συνδέσεων στον κινητήρα ή στον διακόπτη	Αναθέστε τον έλεγχο σε ηλεκτρολόγο
	Βλάβη κινητήρα ή διακόπτη Αναθέστε τον έλεγχο σε ηλεκτρολόγο
Ο κινητήρας δεν παρέχει ισχύ	Ανεπαρκής διατομή καλωδίου επέκτασης	Βλ. Ηλεκτρική σύνδεση, πέφτει η ασφάλεια
	Υπερφόρτωση Ελέγξτε το εργαλείο
	Ο διαμαντοδίσκος κοπής είναι στομωμένος	Αντικαταστήστε τον διαμαντοδίσκο κοπής με καινούργιο
Ο κινητήρας απενεργοποιείται κατά τη διάρκεια της εργασίας	Ο κινητήρας απενεργοποιείται λόγω υπερφόρτωσης, π.χ. λόγω υπερβολικά υψηλής πίεσης κοπής	Περιμένετε να κρυώσει ο κινητήρας (5-10 λεπτά), μετά ενεργοποιήστε τον πάλι
Η αντλία σβήνει	Η αντλία απενεργοποιείται λόγω υπερφόρτωσης, π.χ. λόγω υπερβολικής ρύπανσης	Απενεργοποιήστε άμεσα το μηχάνημα. Καθαρίστε την αντλία, και μετά από περίπου 5-10 λεπτά εκκινήστε πάλι το μηχάνημα. Προσοχή! Σε καμία περίπτωση μην πραγματοποιήσετε ξηρή κοπή!
Η διαδικασία κοπής δεν είναι η καλύτερη	Επιβάλλεται μεγάλο φορτίο στον δίσκο κοπής	Χρησιμοποιήστε κατάλληλο δίσκο κοπής, μειώστε την πίεση κοπής
	Τα αδαμαντοφόρα τμήματα είναι πολύ στομωμένα	Τροχίστε τον δίσκο κοπής
	Ο δίσκος κοπής έχει υπερθερμανθεί λόγω πολύ χαμηλής ροής νερού ψύξης	Βελτιστοποιήστε την παροχή νερού ψύξης

Εμφανών ελαττωμάτων που πρέπει να κοινοποιούνται εντός 8 ημερών από την παραλαβή των εμπορευμάτων. Διαφορετικά, τα δικαιώματα buyerís της αξίωσης λόγω τέτοιων ελαττωμάτων ακυρωθεί. Εγγυόμαστε για τις μηχανές μας σε περίπτωση κατάλληλη θεραπτεία για το χρόνο της εκ του νόμου περιόδου εγγύησης από την παράδοση με τέτοιο τρόπο ώστε να αντικαταστήσει οποιοδήποτε μέρος δωρεάν μηχανή που αποδεδειγμένα θα αχρηστευτεί λόγω ελαττωματικού υλικού ή ελαττώματα της κατασκευής μέσα σε τέτοια χρονική περίοδο. Όσον αφορά τα τμήματα που δεν έχουν κατασκευαστεί από εμάς έχουμε μόνο εγγυάται εφόσον έχουμε το δικαίωμα να τις αξιώσεις εγγύησης έναντι των προμηθευτών. Τα έξοδα για την εγκατάσταση των νέων τμημάτων θα πρέπει να βαρύνουν τον αγοραστή. Πρέπει να αποκλείεται η ακύρωση της πώλησης ή η μείωση της πιμής αγοράς, καθώς και οποιεσδήποτε άλλες αξιώσεις για αποζημίωση. Η λεπίδα πριονιού είναι αναλώσιμο είδος και εξαιρούνται ρητά από καμία εγγύηση.

Garanti TR
