Producttype	Snijmachine (tegels/betonblokken)
Merk	Scheppach
Model	HSM3500
Afmetingen (L x B x H)	1150 x 520 x 1210 mm
Gewicht	72 kg
Voeding	230 V~ / 50 Hz
Opgenomen vermogen	2200 W
Bedrijfsmodus	S6 40% (intermitterend bedrijf)
Isolatieklasse	B
Beschermingsgraad	IP54
Diamantschijf	Diameter 360 mm, boorgat 25,4 mm
Onbelast toerental	2800 omw/min
Max. snijlengte	700 mm
Max. snijhoogte bij 90°	110 mm
Max. snijhoogte bij 45°	72 mm
Snijtafel	535 x 430 mm
Belangrijkste functies	Natte snede, rolwagen, hoekaanslag 0°-45°, zwenkbare kop, vaste/variabele diepte
Onderhoud en reiniging	Water aftappen na gebruik, tank en pomp reinigen, bewegende delen smeren
Veiligheid	PRCD (differentieelschakelaar <30 mA), mesbescherming, noodstop, handschoenen, veiligheidsbril, stofmasker
Onderdelen en repareerbaarheid	Diamantschijven, koolborstels, geleiders; reparatie door gespecialiseerde elektricien
Algemene informatie	Alleen voor huishoudelijk gebruik, niet professioneel; handleiding 396 pagina's

Veelgestelde vragen - HSM3500 SCHEPPACH

Welke materialen kunnen met de HSM3500 worden gesneden?

De Scheppach HSM3500 is uitsluitend ontworpen voor het snijden van tegels en betonblokken tot een hoogte van 110 mm. Het is verboden om hout of metaal te snijden.

Hoe vervang ik de diamantschijf?

Koppel de machine los, ontgrendel de snijkop, verwijder de beschermkap (de 4 schroeven), houd de as vast met een inbussleutel, draai de borgmoer los (linksdraaiend), verwijder de oude schijf, reinig de oppervlakken, monteer de nieuwe schijf met de juiste draairichting, draai de moer weer vast en plaats de kap terug.

Kan de machine droog werken?

Nee, de HSM3500 is ontworpen voor nat snijden. De diamantschijf moet altijd worden gekoeld door het water van de pomp. Nooit droog snijden.

Wat te doen als de waterpomp niet meer werkt?

Stop de machine onmiddellijk. Koppel los, reinig de pomp en de tank. Controleer of de pomp nog steeds ondergedompeld is. Start na 5 tot 10 minuten opnieuw. Als het probleem aanhoudt, neem dan contact op met een specialist.

Welke beschermingsmiddelen moet ik dragen?

Draag altijd een veiligheidsbril, een stofmasker, beschermende handschoenen en gehoorbescherming (als het geluid hoger is dan 80 dB). Gebruik antislipschoenen.

Hoe stel ik de snijdiepte in?

Voor een vaste diepte: draai de sterschroef (e) op de snijkop los, laat de arm zakken tot de gewenste positie, draai vervolgens de schroef (f) vast. Voor een variabele diepte: laat de schroef (e) los en laat de kop tijdens het snijden zakken.

Wat doet de aardlekschakelaar (PRCD)?

De PRCD beschermt tegen elektrische schokken door de stroomtoevoer uit te schakelen als een lekstroom >30 mA wordt gedetecteerd. Test hem voor elk gebruik door op de rode knop te drukken; hij moet uitschakelen. Schakel hem weer in met de Reset-knop.

Wat is de benodigde spanning en frequentie?

Het apparaat werkt op een netstekker van 230 V~ / 50 Hz met een beschermingsleiding (3 draden). Gebruik een verlengsnoer met een doorsnede van minimaal 1,5 mm².

Hoe maak ik de machine schoon na gebruik?

Koppel de machine los. Tap het water uit de tank door de plug te verwijderen. Reinig de tank en de pomp met schoon water. Droog de oppervlakken af met een doek. Smeer de bewegende delen indien nodig.

Wat zijn de maximale snijafmetingen?

Maximale snijlengte: 700 mm. Maximale snijhoogte bij 90°: 110 mm; bij 45°: 72 mm.

GEBRUIKSAANWIJZING HSM3500 SCHEPPACH

Verklaring van de symbolen op het apparaat

Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico's. De veiligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorkomen geen risico's en kunnen de juiste maatregelen betreffende ongevallenpreventie niet vervangen.

	Lees voorafgaand aan de ingebruikname de gebruikshandleiding en de veiligheidsvoorschriften!
	Draag veiligheidshandschoenen!
	Oogbescherming dragen!
	Draag gehoorbescherming!
	Stofbescherming dragen!
	Niet in het roterende snijwiel grijpen!
Let op!	In deze gebruikshandleiding hebben wij punten die uw veiligheid betreffen van dit teke voorzien.
	Het product voldoet aan de geldende EU-bepalingen.
	Het product voldoet aan de geldende Servische richtlijnen.

Inhoudsopgave: Pagina:

1. Inleiding....73
2. Beschrijving van het apparaat.... 73
3. Leveringsomvang 73
4. Beoogd gebruik....73
5. Veiligheidsvoorschriften 74
6. Technische gegevens 78
7. Uitpakken 79
8. Voor de ingebruikname....79
9. Bedrijf....79
10. Montage 80
11. Ingebruikname 80
12. Bediening/werkinstructies 81
13. Beëindiging van de werkzaamheden 82
14. Transport (afb. 23) 82
15. Elektrische aansluiting....82
16. Onderhoud 83
17. Aanvullende aanwijzingen voor aardlekschakelaars (afb. 25)....83
18. Afvalverwerking en hergebruik.... 84
19. Verhelpen van storingen....86
20. Conformiteitsverklaring.... 389

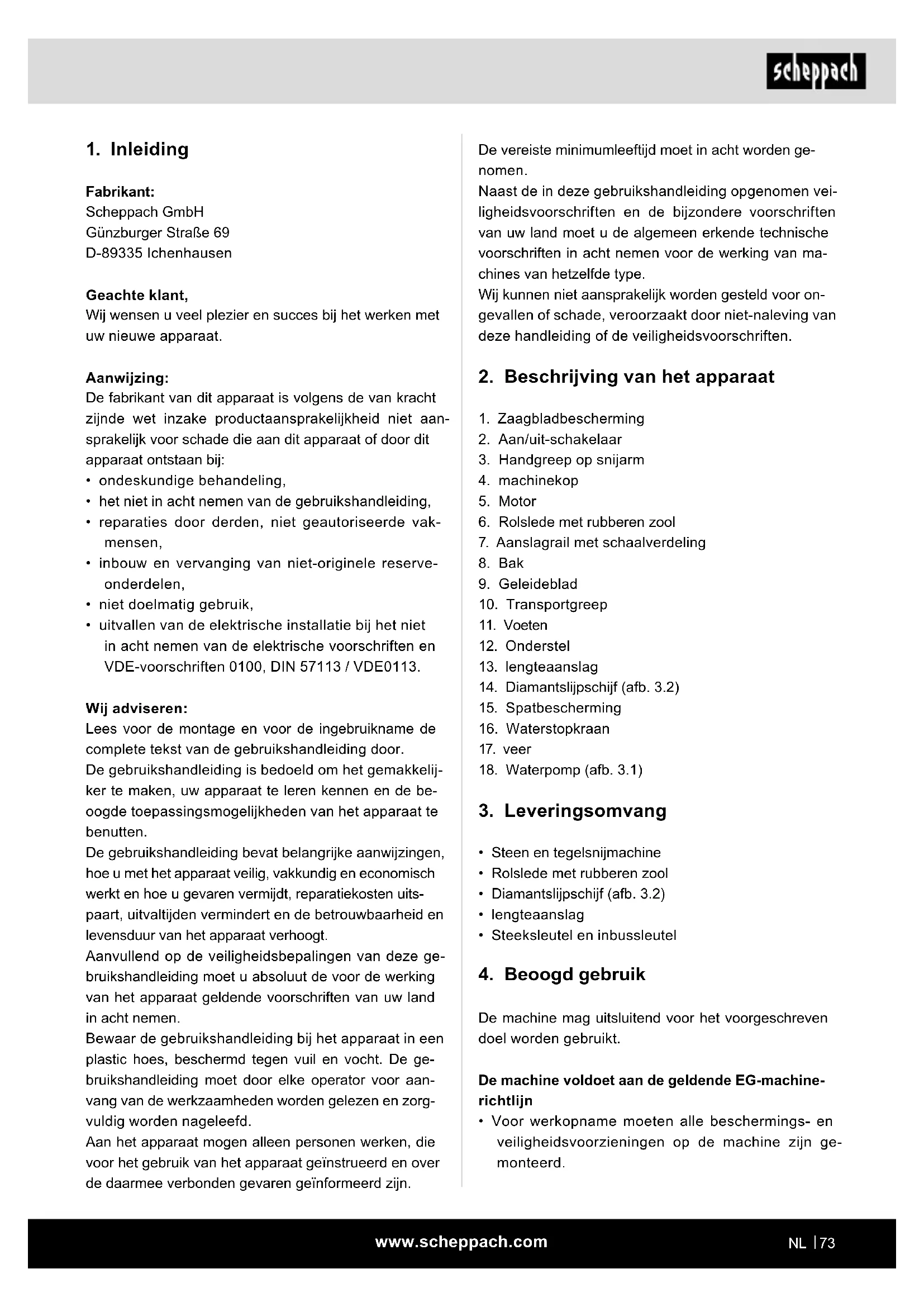

1. Inleiding

Fabrikant:

Scheppach GmbH

Wij wensen u veel plezier en succes bij het werken met uw nieuwe apparaat.

Aanwijzing:

De fabrikant van dit apparaat is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aansprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij:

• ondeskundige behandeling,
• het niet in acht nemen van de gebruikshandleiding,
• reparaties door derden, niet geautoriseerde vakmensen,
• inbouw en vervanging van niet-originele reserve-onderdelen,
• niet doelmatig gebruik,
• uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE0113.

Wij adviseren:

Lees voor de montage en voor de ingebruikname de complete tekst van de gebruikshandleiding door.

De gebruikshandleiding is bedoeld om het gemakkelijker te maken, uw apparaat te leren kennen en de beoogde toepassingsmogelijkheden van het apparaat te benutten.

De gebruikshandleiding bevat belangrijke aanwijzingen, hoe u met het apparaat veilig, vakkundig en economisch werkt en hoe u gevaren vermijdt, reparatiekosten uits-paart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het apparaat verhoogt.

Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absoluut de voor de werking van het apparaat geldende voorschriften van uw land in acht nemen.

Bewaar de gebruikshandleiding bij het apparaat in een plastic hoes, beschermd tegen vuil en vocht. De gebruikshandleiding moet door elke operator voor aanvang van de werkzaamheden worden gelezen en zorgvuldig worden nageleefd.

Aan het apparaat mogen alleen personen werken, die voor het gebruik van het apparaat geïnstrueerd en over de daarmee verbonden gevaren geïnformeerd zijn.

De vereiste minimumleeftijd moet in acht worden genomen.

Naast de in deze gebruikshandleiding opgenomen veiligheidsvoorschriften en de bijzondere voorschriften van uw land moet u de algemeen erkende technische voorschriften in acht nemen voor de werking van machines van hetzelfde type.

Wij kunnen niet aansprakelijk worden gesteld voor ongevallen of schade, veroorzaakt door niet-naleving van deze handleiding of de veiligheidsvoorschriften.

2. Beschrijving van het apparaat

1. Zaagbladbescherming
2. Aan/uit-schakelaar
3. Handgreep op snijarm
4. machinekop
5. Motor
6. Rolslede met rubberen zool
7. Aanslagrail met schaalverdeling
8. Bak
9. Geleideblad
10. Transportgreep
11. Voeten
12. Onderstel
13. lengteaanslag
14. Diamantslijpschijf (afb. 3.2)
15. Spatbescherming
16. Waterstopkraan
17. veer
18. Waterpomp (afb. 3.1)

3. Leveringsomvang

• Steen en tegelsnijmachine
  • Rolslede met rubberen zool
  • Diamantslijpschijf (afb. 3.2)
• lengteaanslag
• Steeksleutel en inbussleutel

4. Beoogd gebruik

De machine mag uitsluitend voor het voorgeschreven doel worden gebruikt.

De machine voldoet aan de geldende EG-machine- richtlijn

- Voor werkopname moeten alle beschermings- en veiligheidsvoorzieningen op de machine zijn ge- monteerd.

• De machine is vervaardigd voor bediening door één persoon. De bedieningspersoon is in de werkomgeving verantwoordelijk voor derden.
• Neem alle veiligheidsinformatie op de machine in acht.
• Alle veiligheids- en gevareninstructies op de machine moeten altijd volledig en in leesbare staat worden gehouden.
• De machine is met de aangeboden gereedschappen en accessoires uitsluitend ontworpen voor het snijden van tegels en betonblokken tot een snijhoogte van 110 mm. Het zagen van metaal en hout is niet toegestaan.
• De maximum- en minimumafmetingen van de te bewerken werkstukken mogen niet worden overschreden/onderschreden.
• Machine uitsluitend in technisch probleemloze toestand en voor het beoogd gebruik, veiligheids- en gevarenbewust, volgens de gebruikshandleiding gebruiken! In het bijzonder storingen, die de veiligheid kunnen benadelen, direct (laten) verhelpen!
• De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aangegeven afmetingen moeten in acht worden genomen.
• De geldende ongevallenpreventievoorschriften alsook de overige algemene erkende veiligheidstechnische voorschriften moeten in acht worden genomen.
• De machine mag alleen door personen worden gebruikt, onderhouden en worden gerepareerd, die bekend zijn met deze werkzaamheden en op de hoogte zijn van de gevaren. Zelf aangebrachte wijzigingen aan de machine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeiende schade uit.
• De machine mag uitsluitend met de originele accessoires en originele gereedschappen van de fabrikant worden gebruikt.

Ondanks beoogd gebruik kunnen bepaalde restrisico-factoren niet volledig worden vermeden. Op grond van de constructie en montage van de machine kan het volgende optreden:

• Inschakelen van de draaiende diamantslijpschijf.
• Aanraking van de diamantslijpschijf in de niet-afgedekte zone.
• Wegslingeren van werkstukken en delen van werkstukken.

• Wegslingeren van een defecte diamantaanzet van de doorslijpschijf.

• Gehoorschade wanneer de vereiste gehoorbescherming niet wordt gedragen.

• Gevaar voor oogletsel als de oogbescherming niet wordt gebruikt

leder daarboven uitgaand gebruik geldt als niet volgens de voorschriften. Voor hieruit voortvloeiende schade kan de fabrikant niet aansprakelijk worden gesteld, het risico hiervoor ligt volledig bij de gebruiker.

Let erop dat onze apparaten volgens het beoogd gebruik niet voor bedrijfsmatige, ambachtelijke of industriële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het apparaat in bedrijfsmatige, ambachtelijke of industriële ondernemingen of bij soortgelijke werkzaamheden wordt ingezet.

5. Veiligheidsvoorschriften

Werken met de steen- en tegelsnijder kan gevaarlijk zijn als de veilige en correcte werkprocedures niet worden gevolgd. Zoals met alle machines, brengt het werken met het product bepaalde gevaren met zich mee. Respectvol en voorzichtig werken aan de machine vermindert het gevaar voor letsel aanzienlijk. Het niet in acht nemen van de gebruikelijke veiligheidsmaatregelen kan leiden tot letsel bij de bedieningspersoon. Veiligheidsuitrusting zoals veiligheidsvoorzieningen, veiligheidsbrillen, stofmaskers en gehoorbescherming kunnen mogelijk gevaar voor letsel beperken. De beste bescherming kan echter een verkeerde inschatting, onvoorzichtigheid of onachtzaamheid niet goedma- ken. Gebruik altijd uw gezond verstand en wees voorzichtig in de werkplaats. Als een werkwijze gevaarlijk aanvoelt, probeer het dan niet. Overweeg een alternatieve aanpak die veiliger aanvoelt. Denk eraan: Uw lichamelijke onschendbaarheid is uw persoonlijke verantwoordelijkheid. Deze machine is ontworpen voor specifieke werkzaamheden.

Wij raden u ten sterkste aan de machine niet te wijzigen of het te gebruiken voor toepassingen waarvoor het niet is ontworpen. Als u niet zeker bent, vraag het dan eerst aan uw dealer voordat u met het product gaat werken.

Waarschuwing: Het niet opvolgen van deze voorschriften kan leiden tot ernstige verwondingen.

Let op! Bij gebruik van elektrische apparaten dient u de volgende fundamentele veiligheidsmaatregelen te nemen ter bescherming tegen elektrische schokken, letsel en brandgevaar. Lees deze aanwijzingen voordat u het apparaat gaat gebruiken.

1. Houd uw werkomgeving schoon en netjes Wanorde in de werkomgeving geeft gevaar voor ongevallen.

2. Houd rekening met omgevingsinvloeden Stel het elektrische gereedschap niet bloot aan regen. Gebruik het elektrische gereedschap niet in een vochtige of natte omgeving.

Zorg voor goede verlichting. Gebruik geen elektrisch gereedschap in de buurt van ontvlambare vloeistoffen of gassen.

1. Bescherm uzelf tegen een elektrische schok Vermijd lichamelijk contact met geaarde onderdelen, bijvoorbeeld leidingen, radiatoren, fornuizen, koelkasten.

2. Zorg dat kinderen uit de buurt blijven! Laat andere personen het gereedschap of de kabel niet aanraken, houd ze uit de buurt van uw werkplek.

3. Berg uw gereedschap veilig op Ongebruikt gereedschap moet in een droge, gesloten ruimte en voor kinderen op een onbereikbare plaats worden bewaard.

4. Overbelast uw gereedschap niet U kunt beter en veiliger werken binnen het aange- geven vermogensbereik.

5. Gebruik het juiste gereedschap Gebruik geen te zwak gereedschap of voorzet-apparaten voor zware werkzaamheden. Gebruik gereedschap niet voor doeleinden en werkzaamheden, waarvoor deze niet zijn bedoeld. Gebruik bijvoorbeeld geen handcirkelzaag om bomen om te zagen of takken te snijden.

6. Draag geschikte werkkleding Draag geen wijde kleding of sieraden. Deze kunnen door bewegende delen gegrepen worden. Bij werkzaamheden in de buitenlucht, adviseren wij rubber handschoenen en antislip schoeisel. Draag bij lang haar een haarnetje.

7. Gebruik een veiligheidsbril Gebruik een stofmasker bij het uitvoeren van werkzaamheden waarbij stof vrijkomt.

8. Gebruik de kabel niet als gereedschap Draag het gereedschap niet aan de kabel en gebruik de kabel niet om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hitte, olie en scherpe kanten.

9. Beveilig het werkstuk Gebruik spanvoorzieningen of een bankschroef om het werkstuk vast te houden. Het werkstuk wordt dan beter vastgehouden dan met de hand en maakt een bediening van de machine met beide handen mogelijk.

10. Maak uw standruimte niet te groot Vermijd een abnormale lichaamshouding. Zorg ervoor dat u stevig en stabiel staat.

11. Onderhoud zorgvuldig uw gereedschap Houd uw gereedschap scherp en schoon om goed en veilig te kunnen werken. Volg de onderhoudsvoorschriften en de instructies voor het wisselen van gereedschap. Controleer de stekker en de kabel regelmatig en laat ze vervangen door een erkende specialist als ze beschadigd zijn. Controleer verlengsnoeren regelmatig en vervang beschadigde verlengsnoeren. Houd handgrepen droog en vrij van olie en vet.

12. Trek de voedingsstekker uit het contact Bij niet-gebruik, vóór onderhoud en bij het verwis- selen van gereedschappen, zoals zaagbladen, boren en allerhande gereedschap.

13. Laat geen gereedschapssleutel steken Controleer voor het inschakelen of de sleutel en het instelgereedschap zijn verwijderd.

14. Voorkom onbedoelde inschakeling Draag geen op het stroom aangesloten gereedschap met de vinger op de schakelaar. Controleer of de schakelaar is bij het aansluiten op het stroomnet is uitgeschakeld.

15. Verlengsnoer voor buiten Gebruik buitenshuis uitsluitend verlengsnoeren die hiervoor zijn goedgekeurd en die als zodanig zijn gelabeld.

16. Wees altijd alert Houd uw aandacht bij uw werkzaamheden. Ga verstandig te werk. Gebruik het gereedschap niet als u niet geconcentreerd bent.

17. Controleer uw apparaat op beschadigingen Controleer vóór verder gebruik van het gereedschap zorgvuldig of de veiligheidsvoorzieningen of licht beschadigde onderdelen goed en volgens de voorschriften functioneren. Controleer of de werking van de bewegende delen in orde is, of ze niet vastzitten en of er onderdelen beschadigd zijn. Alle onderdelen moeten correct gemonteerd zijn en alle voorwaarden van het apparaat moeten worden gegarandeerd. Beschadigde veiligheidsvoorzieningen en onderdelen moeten naar behoren worden gerepareerd of vervangen door een klantenservicewerkplaats, tenzij anders vermeld in de gebruikshandleidingen. Beschadigde schakelaars moeten direct bij een erkende klantenservicewerkplaats worden vervangen. Gebruik geen gereedschap waarbij de schakelaar niet kan worden in- of uitgeschakeld.

18. Let op!

Gebruik voor uw eigen veiligheid alleen toebehoren en hulpapparaten, die in de gebruiksaanwijzing zijn aangegeven of door de gereedschapsfabrikant worden aanbevolen of aangegeven. Bij gebruik anders dan in de gebruikshandleiding of in de catalogus aanbevolen inzetstukken of accessoires kan gevaar voor persoonlijk letsel ontstaan.

1. Reparaties alleen laten uitvoeren door een gekwalificeerde elektricien

Dit elektrisch apparaat voldoet aan de van toepassing zijnde geldende voorschriften. Reparaties mogen alleen worden uitgevoerd door een gekwalificeerde elektricien, anders kunnen er ongelukken gebeuren voor de exploitant.

1. Sluit de stofafzuiginrichting als volgt aan

Indien er voorzieningen voor het aansluiten van stofafzuiginrichtingen aanwezig zijn, moet u controleren of deze zijn aangesloten en gebruikt worden.

⚠ WAARSCHUWING! Dit elektrisch apparaat gene-reert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te be-perken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische im-plantaat te raadplegen voordat het elektrische apparaat wordt gebruikt.

Bewaar de veiligheidsvoorschriften zorgvuldig.

SPECIALE VEILIGHEIDSVOORSCHRIFTEN

Let op! Deze steen- en tegelsnijder is ontworpen voor nat snijden. De machine mag worden bediend met een niet-gesegmenteerde diamantslijpschijf.

- Natte handen: Raak de elektrische componenten van de machine (bijv. schakelaars) niet met natte handen aan.

- Connectoren: Alle stekkerverbindingen moeten zich op een droge plaats bevinden en mogen niet op de vloer liggen.

- Koeling van de doorslijpschijf: Zorg ervoor dat de doorslijpschijf tijdens het volledige snijproces met water wordt gekoeld.

- Droog snijden: Nooit droog doorslijpen met doorslijpschijven die ontworpen zijn voor nat doorslijpen.

- Stofbescherming: Draag altijd een stofmasker bij het snijden van tegels.

- Diamantslijpschijven: Duw de tegel niet sneller in de machine dan dat deze door de doorslijpschijf kan worden gesneden.

- Gebruik alleen slijpschijven waarbij het toerental overeenkomt met min. 3000 min ^-1 .

- Selectie van de doorslijpschijf: Kies de diamantslijpschijf in overeenstemming met het te snijden materiaal.

- Montage van de doorslijpschijf: Controleer voor het inbouwen van de doorslijpschijf de spil, de spilmoer en de flenzen op beschadiging, slijtage of loszitten. Vervang beschadigde of versleten onderdelen onmiddellijk.

- Draairichting van de doorslijpschijf: Controleer de richtingspijl op de doorslijpschijf, de richting van de pijl moet overeenkomen met de draairichting van de motoras.

- Doorslijpschijfspil Zorg ervoor dat de diameter van het gat in de doorslijpschijf overeenkomt met de diameter van de doorslijpschijfspil op de machine.

- Beschermkap voor doorslijpschijf: Gebruik de steen- en tegelsnijder alleen met de correct gemonteerde en afgestelde doorslijpschijfbescherming.

- Snelheid van de doorslijpschijf: Overschrijd niet het veilige bedrijfstoerental van de doorslijpschijf.

- Slijpen met de doorslijpschijf: Probeer de doorslijpschijf niet te gebruiken voor slijpwerkzaamheden, om bijv. de rand van een gesneden tegel te schuren. Maak ook geen radius- of ronde sneden. Deze tegels-nijder is alleen geschikt voor huishoudelijk gebruik.

- Stoptijd van de doorslijpschijf: De doorslijpschijf heeft 20 seconden nodig om tot stilstand te komen nadat deze is uitgeschakeld. Wacht tot de doorslijpschijf volledig tot stilstand is gekomen, trek dan de netstekker uit het stopcontact en raak pas daarna, indien nodig, de doorslijpschijf van de machine aan.

- Raak de draaiende doorslijpschijf niet aan als de machine in werking is.

- Gebruik het elektrische apparaat nooit zonder de meegeleverde PRCD-stekker.

- Houd water uit de buurt van elektrische onderdelen van het gereedschap en van personen in de werkomgeving!

- Indien de stekker of het netsnoer beschadigd is, moeten deze door de fabrikant of zijn bevoegde klantenservice worden vervangen.

- Technische wijzigingen die leiden tot een verandering van de eigenschappen (bijv. toerental) mogen alleen door de fabrikant worden uitgevoerd om te voldoen aan de eisen van de beschermingsvoorschriften.

- Bewaar de veiligheidsvoorschriften zorgvuldig.

Speciale veiligheidsvoorschriften voor steenzaag- machines

• Plaats de steenzaagmachine vóór gebruik op een vlak en loopvlakbestendig werkoppervlak. Zorg voor voldoende bewegingsvrijheid.
• Om stofgevaar te voorkomen, mag de machine alleen in natte ruimten worden gebruikt.
• Vul de kuip altijd met water voordat u gaat werken.
• De machine mag alleen worden gebruikt in voldoende geventileerde ruimten.

Let op! Laat de motor nooit draaien in gesloten of afgesloten ruimtes. De uitlaatgassen bevatten giftige koolmonoxide!

• Schakel het apparaat altijd in voordat u het materiaal aanraakt.
• De verhoogde veiligheidsvoorschriften voor nat gebruik zijn van toepassing op deze steenzaagma-chine. Alle voorzorgsmaatregelen tegen verhoogde aanraakspanningen moeten worden toegepast.
• Elektrische kabels mogen niet in contact komen met water of waternevel.
• Controleer het apparaat en het netsnoer op beschadigingen alvorens met de werkzaamheden te beginnen.
• Controleer of de bewegende delen van het apparaat goed werken en niet geblokkeerd zijn en of er geen onderdelen beschadigd zijn.
• De netspanning moet overeenkomen met de gegevens op het typeplaatje van de machine.
• Gebruik buitenshuis alleen verlengsnoeren die voor dit doel zijn goedgekeurd.
• Bij gebruik van een kabelhaspel, de kabel volledig afrollen om verhitting van de kabel te voorkomen.
• Bij werkzaamheden buitenshuis moet het stopcontact voorzien zijn van een aardlekschakelaar veiligheidsschakelaar.
• Let op de draairichting van de motor en de diamantslijpschijven.
• Snijd altijd één werkstuk tegelijk.
• De snijbaan moet vrij zijn van obstakels aan de boven- en onderkant.
• Zorg ervoor dat u de hoofdstukken aan de zijkant van de doorslijpschijf kunt verwijderen om te voorkomen dat u klem komt te zitten.
• Werk alleen met diamantslijpschijven die uitsluitend geschikt zijn voor nat doorslijpen.
• Gebruik diamantslijpschijven in de juiste maat.

• Houd handen, vingers en armen uit de buurt van de draaiende doorslijpschijf. Houd altijd voldoende afstand tot de diamantslijpschijf.

• Vervang onmiddellijk defecte diamantslijpschijven. Vervormde of gebarsten doorslijpschijven mogen niet worden gebruikt.

• Gebruik alleen de door de fabrikant aanbevolen diamantslijpschijven, die voldoen aan EN 13236. Het gebruik van zaagbladen is verboden.
• Zorg ervoor dat de juiste diamantslijpschijf wordt gekozen voor het te snijden materiaal.
• Gebruik de steenzaagmachine niet zonder veiligheidsvoorzieningen.
• Schakel de machine altijd uit en trek de stekker uit het stopcontact om storingen te verhelpen of vastgeklemde werkstukken te verwijderen. Verwijder dan pas het vastgeklemde werkstuk.
• Bescherm de diamantslijpschijf tegen schokken en stoten. Stel het niet bloot aan zijdelingse druk.
• Belast het apparaat niet zodanig dat het tot stilstand komt.
• Draag geschikte persoonlijke beschermingsmiddelen (PBM).

- Gehoorbescherming om het risico op gehoorbeschadiging te beperken.

Let op! Lawaai kan schadelijk zijn voor de gezondheid. Als het toegestane geluidsniveau van 80 dB(A) wordt overschreden, moet gehoorbescherming worden gedragen.

• Bescherming van de ademhalingswegen om het risico op inademing van gevaarlijk stof te verminderen.
• Draag oogbescherming om het risico op ooglet- sel te verkleinen.

• Draag handschoenen bij het hanteren van ruwe materialen en anti-slip schoeisel wordt aanbevolen bij werkzaamheden buiten.

• Diamantslijpschijven moeten altijd op een praktische manier in een houder worden vervoerd.

• Deze machine mag alleen worden bediend door personen die vertrouwd zijn met de omgang met steenzaagmachines.
• Storingen aan de machine, met inbegrip van alle afdekkingen en veiligheidsvoorzieningen, moeten aan de voor de veiligheid verantwoordelijke persoon worden gemeld zodra ze worden ontdekt.
• Laat het apparaat niet onbeheerd werken.

OVERIGE VEILIGHEIDSVOORSCHRIFTEN

Lees alle aanwijzingen voordat u het product in gebruik neemt!

Werkplek

Om het risico op verwondingen, schade aan de machine, brand en schokken uit te sluiten, moet u ervoor zorgen dat uw werkplek

• beschermd is tegen vocht en regen,
• vrij is van ontvlambare gassen en vloeistoffen,
• kindveilig is – gebruik hangsloten en hoofdschakelaars als de machine niet in gebruik is;
• schoon en leeg is,
• goed geventileerd en verlicht is.

De bedieningspersoon

Gezond verstand en voorzichtigheid zijn factoren die niet in een machine kunnen worden ingebouwd. Deze factoren vallen onder de verantwoordelijkheid van de bedieningspersoon. Denk eraan:

• Voorkom fysiek contact met geaarde oppervlakken zoals leidingen of radiatoren.
• Wees alert. Voer geen werkzaamheden met de machine uit als u moe bent.
• Bedien het product niet als u onder invloed van alcohol of drugs.
• Lees de waarschuwingen om te bepalen of uw beoor- delingsvermogen of reflexen mogelijk zijn aangetast.
• Draag geen losse kleding of sieraden die in draaiende delen verstrikt kunnen raken.
• Antislip schoeisel wordt aanbevolen.
• Bescherm lang haar met de juiste middelen.
• Draag oog- en gehoorbescherming. Draag altijd:
• ANSI-goedgekeurde stofmaskers.
• Gehoorbescherming.
• Zorg dat u te allen tijde uw evenwicht bewaard.
• Strekt u zich niet uit over draaiende machines.

Restrisico's

De machine is gebouwd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kan tijdens de werkzaamheden sprake zijn van enkele restrisico's.

• Gevaar voor letsel aan vingers en handen door de draaiende gereedschap bij ondeskundige geleiding van het werkstuk.
• Gevaren voor de gezondheid door stof. Draag absoluut persoonlijke veiligheidsuitrusting zoals oogbescherming.
• Verwondingen door defect diamantslijpschijf. Controleer regelmatig de diamantslijpschijf op onberispelijkheid.

• Gevaar voor letsel voor vingers en handen bij het vervangen van de doorslijpschijf. Geschikte werkhandschoenen dragen.

• Gevaar voor letsel bij het inschakelen van de machine doordat de doorslijpschijf gaat draaien.

• Gevaar door stroom bij onjuist gebruik van de elektra-aansluitingen.
• Gevaar voor de gezondheid door een draaiende doorslijpschijf bij lang hoofdhaar en losse kleding. Draag persoonlijke beschermingsmiddelen zoals een haarnetje en nauwsluitende werkkleding.
• Bovendien kunnen er ondanks alle getroffen voorzieningen verborgen residuele risico's bestaan.
• Restrisico's kunnen worden geminimaliseerd als de "veiligheidsvoorschriften" en het "gebruik conform de voorschriften" alsook de bedieningshandleiding worden opgevolgd.

Afmetingen L x B x H 1150 x 520 x 1210 mm
Snijtafel 535 x 430 mm
Diamantslijpschijf ø 360 mm
Boorgat ø 25,4 mm
Toerental 2800 1/min
Gewicht 72 kg
Snijlengte max. 700 mm
Zaaghoogte 90° max. 110 mm
Zaaghoogte 45° max. 72 mm
Motor 230 V~ / 50 Hz
Opgenomen vermogen	2200 W
Bedrijfsmodus*	S6 40%
Isolatiestofklasse	B
Beschermingsgraad	IP54

Technische wijzigingen voorbehouden!

*Bedrijfsmodus - S6 40%

De bedrijfsmodus S6 is een ononderbroken periodiek gebruik. Het gebruik is opgebouwd uit een opstarttijd, een tijd met een constante belasting en een uitlooptijd.

De cyclusduur bedraagt 10 minuten en de relatieve in- schakelduur bedraagt 40% van de cyclustijd.

Geluidswaarden

Het lawaai op de werkplek kan meer dan 85 dB (A) bedragen. In dat geval moeten er geluidswerende maatregelen voor de gebruiker worden getroffen (gehoorbescherming dragen!).

Geluidsvermogensniveau in dB

Geluidsdruk L_pA	72 dB
Geluidsvermogen L_wA	82 dB
Meetonnauwkeurigheid K_pA	3 dB

7. Uitpakken

LET OP!

Het apparaat en verpakkingsmateriaal zijn geen kinderspeelgoed! Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

• Open de verpakking en haal het apparaat er voorzichtig uit.
• Verwijder het verpakkingsmateriaal evenals de verpakkings- en transportbeveiligingen (indien voorhanden).
• Controleer of de inhoud van de levering volledig is.
• Controleer het apparaat en de hulpstukken op transportschade. Bij klachten moet direct contact worden opgenomen met de expediteur. Reclamaties op een later tijdstip worden niet erkend.
• Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden bekend met het product aan de hand van de gebruikshandleiding.
• Gebruik bij accessoires alsook slijtage- en reserveonderdelen uitsluitend originele onderdelen. Reserveonderdelen zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het product aan.

8. Voor de ingebruikname

Lees voor gebruik van de doorslijpmachine de aanwijzingen in deze handleiding zorgvuldig door.

Gebruikshandleiding lezen:

Lees de gebruikshandleiding zorgvuldig door voordat u de tegelsnijder instelt, in gebruik neemt of wijzigingen aanbrengt.

Gevaarlijke elektrische spanning

Voorzichtig! Schakel de stroomtoevoer uit alvorens enige wijzigingen aan de tegelsnijder uit te voeren.

Gevaar door plotselinge start

Voorzichtig! De tegelsnijder kan plotseling herstarten na een stroomstoring.

Gescheurde diamantschijven vervangen.

• Leer uw machine kennen. Maak uzelf vertrouwd met het gebruik en de beperkingen ervan, maar ook met de specifieke potentiële gevaren.
• Controleer de machine zorgvuldig op beschadigingen om er zeker van te zijn dat deze kan functioneren zoals bedoeld. In geval van twijfel moet het betreffende onderdeel worden vervangen.
• Controleer of de schakelaar op UIT staat, voordat u de stekker in het stopcontact steekt.
• Controleer of de machine is gereinigd en deskundig is gesmeerd.
• Controleer de machine vóór de ingebruikname op beschadigde onderdelen en controleer of deze onderdelen naar behoren functioneren en de beoogde functie vervullen.
• Controleer de uitlijning van alle bewegende delen, alle vastzittende onderdelen en alle andere omstandigheden die de goede werking kunnen beïnvloeden. Elk beschadigd onderdeel moet direct door een vakman worden gerepareerd of worden vervangen.
• Gebruik de machine niet als een schakelaar niet goed kan worden in- en uitgeschakeld.

9. Bedrijf

• Plaats de machine op een vlakke, slipbestendige vloer.
• Controleer of de spanning op het gegevensplaatje overeenkomt met de bestaande spanning, sluit dan eerst de stekker aan op het stroomnet.
• Voor het inschakelen moet de doorslijpschijf vrij kunnen draaien.

Let op: De doorslijpschijf moet altijd met water worden gekoeld.

Let op: De doorslijpschijf loopt na.

Rem de doorslijpschijf niet af door zijdelingse druk uit te oefenen.

• Bij normaal gebruik kan de motorbehuizing heet worden.

• Forceer de machine of een accessoire niet om het werk te doen van een grotere industriële machine. De machine presteert beter met het vermogen waarvoor deze is ontworpen.

• Breng alle machine-instellingen aan bij een uitgeschakelde machine.

• Laat de machine nooit zonder toezicht, zolang deze loopt.
• Bij het uitschakelen verlaat u de machine pas, nadat deze volledig stilstaat.
• Schakel de machine altijd uit, voordat u de voedingsstekker loskoppelt.
• Koppel altijd de voedingsstekker los. Trek de stekker nooit aan de kabel uit het stopcontact.
• Gebruik geen doorslijpschijf die niet overeenkomt met de opgegeven maten.
• Draag de machine nooit aan de kabel.

Wanneer u er niet zeker van bent, of de werkomstandigheden veilig of onveilig zijn, dient u de machine niet te gebruiken.

10. Montage

Om verpakkingstechnische redenen is uw machine niet volledig gemonteerd.

Zet het apparaat met minstens twee personen in elkaar!

1. Neem de machine uit de verpakking en leg deze voorzichtig op de grond.
2. Klap eerst de standaard (11), naar de zijkant zonder transportwielen, tot aan de aanslag naar buiten, tot de schroef in het langwerpige gat grijpt, zoals in afb. 7 is aangegeven. Zorg ervoor dat de standaard ook vergrendeld is en niet weer inklapt!
3. Herhaal de werkwijze voor de tweede standaard (afb. 8).
4. Zet de machine op de standaards.
5. Fixeer met behulp van de meegeleverde kabelbinder, de slang van de waterleiding en de kabel op de behuizing van het apparaat. (afb. 10,2)
6. Plaats de waterpomp (18) in de houder van de waterbak en steek de afsluitplug(gen) in de afvoer van de waterbak (8). (Afb. 9, 10)
7. Vul de kuip met water, zodat de pomp (18) te allen tijde (ook tijdens de werking) met water bedekt is.

Let op!

De waterpomp mag nooit drooglopen. Het moet tijdens het gebruik altijd met water zijn bedekt.

10.2 Rolslede monteren (afb. 11)

1. Plaats de rolslede (snijtafel) (6) op de geleiderail (9) van de roltafel, waarbij het frame (a) van de beide rechter geleiderollen de geleiderail omsluit. De beide linker geleiderollen eenvoudig op de geleiderail plaatsen.
2. Wanneer u voor de steenzaagmachine staat, moet de maatverdeling naar u toe wijzen. De opening van het snijmes van 90° is links in de rollenslede (6), de opening van het snijmes van 45° is rechts.
3. De snijtafel moet gemakkelijk kunnen rollen. Zorg ervoor dat alle vier rollen op de geleiderail (9) rus- ten.

10.3 Monteer de hefboomschroef voor de draai-inrichting van de snijkop (afb. 12)

1. Verwijder de zeskantbout met een steeksleutel van 30 mm.
2. Zet de hefboomschroef (d) van de draai-inrichting van de snijkop op de schroefdraad en draai hem vast.

10.4 Lengteaanslag monteren (afb. 13)

1. Plaats de lengteaanslag (13) op de aanslagrail met maatverdeling (7) op de rolslede (6).
2. Stel de lengteaanslag (13) in op de betreffende afstand van de doorslijpschijf (14).
3. Zet de lengteaanslag (13) vast door de vergrendel-greep (b) vast te schroeven.

11. Ingebruikname

⚠ LET OP!

Het apparaat moet voor de ingebruikname volledig zijn gemonteerd!

Aan-/uitschakelaar (afb. 14)

Om in te schakelen, druk op de "I" van de aan/uit schakelaar (2).

Alvorens met het snijden te beginnen, moet worden gewacht tot de doorslijpschijf het maximum toerental heeft bereikt en de koelwaterpomp (18) het water aan de doorslijpschijf heeft geleverd.

Voor het uitschakelen drukt u op "0" van de schakelaar (2). (Afb. 14).

Aanwijzing:

Let eerst, na het inschakelen van de zaag, op de draai-richting van de diamantslijpschijf. Neem de richtingspijl op de machine in acht!

Let op! De waterpomp (18) start automatisch wanneer de aandrijfmotor (5) wordt ingeschakeld! Met de afsluitkraan (16) kunt u de watertoevoer naar de diamantslijpschijf (14) regelen.

12. Bediening/werkinstructies

LET OP!

Het apparaat moet voor de ingebruikname volledig zijn gemonteerd!

12.1 90°-snedes (afb. 13)

1. Draai de vleugelschroef (c) los.
2. Zet de hoekaanslag (13) op 90° en draai de vleugelschroef (c) weer vast.
3. Draai de vleugelschroef (b) vast om de hoekanslag (13) te fixeren.
4. Schakel de machine in met de aan/uit-schakelaar (2).
5. Druk het werkstuk tegen de aanslag (13) en duw het met de rolslede (6) tegen de diamantslijpschijf (14) en snij het volledig in één stuk door.
6. Schakel de machine weer uit.

12.2 45° diagonale snede (afb. 13)

1. Draai de vleugelschroef (c) los.
2. Zet de hoekaanslag (13) op 45° en draai de vleugelschroef (c) weer vast.
3. Draai de vleugelschroef (b) vast om de hoekanslag (13) te fixeren.
4. Maak de snede zoals beschreven onder "90° sne- den".

12.3 Zaagsneden met vaste zaagdiepte (afb. 15, 16)

In deze snede is de snijkop (4) vastgezet. Het werkstuk wordt met de rolslede (6) tegen de diamantslijpschijf (14) geduwd en volledig in één stuk doorgesneden. Let er bij het snijden op dat de druk gelijkmatig is en aangepast aan het motorvermogen!

1. Draai de stergreepschroef (e) op de snijkop-eenheid (4) los en duw de snijarm naar boven.
2. Plaats het te zagen werkstuk op de rolslede (6) en plaats de stationaire doorslijpschijf (14), met een vol segment, losjes op het werkstuk.
3. Trek het werkstuk met de rolslede (6) zo ver naar achteren dat u de diamantslijpschijf (14) iets kunt laten zakken.
4. Zet de gewenste zaagdiepte vast met de stergreepschroef (e).
5. Vergrendel de zaagdiepte met de stergreepschroef (f) op de snijkop-eenheid (4).

Let op! Houd of druk het geleide werkstuk altijd op de overeenkomstige werkstukaanslag (7 + 13).

Let op! Wacht tot het koelwater de doorslijpschijf (14) heeft bereikt.

12.4 Snijden zonder vaste zaagdiepte (afb. 16, 17)

Om gemakkelijker grotere snijdieptes te kunnen zagen, wordt een niet vastgestelde zaagdiepte aanbevolen. Hierdoor wordt de motor (5) minder belast en wordt de diamantslijpschijf (14) ontzien.

Tijdens deze snede wordt het werkstuk heen en weer bewogen met de rolslede (6) onder de snijkop, die niet is vastgezet. De snijkop (4) wordt met de rechterhand naar beneden gedrukt.

1. Draai de stergreepschroef (e) op de snijkop-eenheid (4) los en duw de snijarm naar boven.
2. Zet de gewenste zaagdiepte vast met de ster-greepschroef (f).
3. Laat de snijkop-eenheid (4) met de diamantslijpschijf zakken.
4. Laat de stergreepschroef (e) los.

Let op! De diamantslijpschijf (14) moet ca. 3 mm onder de bovenrand van de rolslede (6) kunnen worden neergelaten. De diamantslijpschijf mag de rolslede niet raken.

12.5 Snijden met de snijkop - draai-inrichting / versteksnedes (afb. 18 - 20)

Ontgrendel de draai-inrichting van de snijkop met de hefboomschroef (d) en zwenk de snijkop (4) 45° tot aan de aanslag.

Draai de hendel weer vast.

Let op! Controleer de instelling van de aanslaginstel- ling voordat u begint te snijden. De diamantslijpschijf mag de rolslede niet raken.

Maak de snede zoals beschreven onder "90° sneden".

12.6 Diamantslijpschijf verwisselen (afb. 17, 18, 21, 22)

⚠ Let op!

Trek de voedingsstekker uit het stopcontact.

Voorzichtig!

• Snijgevaar bij de diamantslijpschijf!
• Draag handschoenen bij het verwisselen van de diamantslijpschijf.

• Controleer de doorslijpschijf op draairichting, concentriciteit en eventuele beschadigingen!

• Trek de voedingsstekker uit het contact.

• Draai de stergreepschroef (e) op de snijkop-eenheid (4) los en duw de snijarm helemaal omhoog.

Vergrendel de snijarm met de stergreep (f) op de snijkop-eenheid (4) (afb. 17).

1. Draai de vier schroeven van de beschermkap van het zaagblad (1) los, verwijder ze en trek de beschermkap eraf. Aanwijzing: De waterslang op de beschermkap hoeft niet te worden losgemaakt. Vouw de beschermkap voorzichtig van onderen naar boven.
2. Houd de snijas vast met de meegeleverde inbus- sleutel en draai de klemmoer los met de steeksleu- tel (meegeleverd). Linkse schroefdraad! Verwij- der de klemmoer, de drukflens en voorzichtig de diamantslijpschijf (14).
3. Voordat u de nieuwe diamantslijpschijf (14) inbouwt, reinigt u de snijas en de bladflens met een doek of een kwast. Let op! Gebruik geen reinigingsmiddelen die de componenten kunnen aantasten.

Let op! Ga bij het plaatsen van de nieuwe diamantslijpschijf in omgekeerde volgorde te werk. Let op de juiste draairichting! (Plaats de diamantslijpschijf – RICHTING VAN DE PIJL – in de bedieningskant op de flenshouder). De richting van de pijl op de doorslijpschijf en op de beschermkap moeten overeenkomen.

1. Zaagbladbescherming (1) weer terugplaatsen.
2. Controleer de concentriciteit door de machine kort te starten en daarna onmiddellijk weer uit te schakelen.

Let op!

• Zonder beschermkap is het gebruik van de steenzaagmachine niet toegestaan!
• Let op de bevestiging van het mesblad, de diamantslijpschijf mag niet "fladderen".
• Zorg ervoor dat de waterslangen stevig aan de beschermkap zijn bevestigd.

13. Beëindiging van de werkzaamheden

⚠ Let op!

Trek de voedingsstekker uit het stopcontact.

Maak de machine schoon na afloop van de werkzaamheden.

Laat het water na elk gebruik weglopen. Verwijder hiertoe de afsluitplug (s) uit de kuip (8).

Het carter (8) en de waterpomp (18) moeten regelmatig worden gereinigd, omdat anders de pomp of leidingen verstopt raken en de koeling van de diamantslijpschijf (14) niet meer kan worden gegarandeerd.

Spoel de bak (8) en de waterpomp (18) na gebruik af met schoon water.

14. Transport (afb. 23)

⚠ Let op!

Trek de voedingsstekker uit het stopcontact.

Let op het volgende om de steenzaagmachine te kunnen vervoeren:

• Til de rolslede (6) op en transporteer deze apart.
  • Vergrendel de snijkop-eenheid (4)
• Leeg de waterbak (8) en het koelsysteem.
• Klap de standaard (11) in zoals beschreven (afb. 4 - 7) en gebruik de transportwielen voor het transport.

15. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de relevante VDE- en DIN-voorschriften. De netaansluiting van de klant en het gebruikte verlengsnoer moeten eveneens aan deze voorschriften voldoen.

Defecte elektrische aansluitkabel

Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op.

Oorzaken zijn:

• Drukpunten, als aansluitkabels door venster- of deuropeningen worden geleid.
• Knikken door een onvakkundige bevestiging of geleiding van de aansluitkabels.
• Snijplekken, omdat over de aansluitkabels is gereden.
• Beschadigde isolatie omdat de stekker uit de wandcontactdoos is getrokken.
• Scheuren door veroudering van de isolatie.

Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de isolatie is beschadigd.

Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren het netsnoer niet op het stroomnet is aangesloten.

Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitsluitend snoeren met dezelfde aanduiding.

Op de aansluitkabel moet de type-aanduiding vermeld staan.

Wisselstroommotor 230 V\~ / 50 Hz

• Netspanning 230 Volt / 50 Hz.
- Netaansluiting en het verlengsnoer moeten 3-aderig zijn = P + N + SL. - (1/N/PE).
- Verlengsnoeren moeten een minimumdoorsnede hebben van 1,5 mm ^2 .
- De netaansluiting wordt met maximaal 16 Amp beveiligd.

16. Onderhoud

⚠ Let op!

Trek bij alle onderhoudswerkzaamheden altijd de voedingsstekker uit het stopcontact.

• Maak de machine schoon na afloop van de werkzaamheden.
  • Vervang versleten slijpschijven.
• Vervang beschadigde veiligheidsvoorzieningen.
• Verwijder stof en verontreinigingen regelmatig van de machine. Voer de reiniging bij voorkeur uit met een doek of borstel.
• Alle bewegende delen dienen periodiek opnieuw te worden gesmeerd.
• Gebruik voor de reiniging van de kunststof geen bijtende middelen.
• De bak (8) en de koelvloeistofpomp (18) moeten regelmatig van verontreinigingen worden ontdaan, anders is de koeling van de diamantslijpschijf (14) niet gewaarborgd.
• Zet alle veiligheidsvoorzieningen weer in werking en controleer ze.
• Onderhouds- en reparatiewerkzaamheden mogen alleen door gekwalificeerd personeel worden uitgevoerd.

Aansluitingen en reparaties

Aansluitingen en reparaties aan de elektrische apparatuur mogen uitsluitend door een elektromonteur worden uitgevoerd.

Vermeld in geval van vragen de volgende gege- vens:

• Stroomtype van de motor
• Gegevens van het typeplaatje van de machine

Bestelling van reserveonderdelen

Bij het bestellen van reserveonderdelen moeten de volgende gegevens worden vermeld:

• Type apparaat

• Artikelnummer van het apparaat

• Identificatienummer van het apparaat

• Nummer van het benodigde reserveonderdeel

Service-informatie

Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt. Slijtageonderdelen*: Diamantslijpschijven, koolborstels, tafel- en snijkopgeleiders

* niet persé meegeleverd!

Reserveonderdelen en accessoires zijn verkrijgbaar bij ons servicecentrum. Scan hiertoe de QR-code op de titelpagina.

17. Aanvullende aanwijzingen voor aardlekschakelaars (afb. 25)

Neem de volgende belangrijke aanwijzingen voor in- gebruikname en gebruik in acht.

Ook als u dit product aan derden doorgeeft, moet dit in acht worden genomen. Bewaar daarom deze gebruikshandleiding voor toekomstig gebruik.

Veiligheidsvoorschriften!

• Om veiligheids- en goedkeuringsredenen (CE) is ongeoorloofde ombouw en/of wijziging van het product niet toegestaan. Demonteer het product nooit.
• Het product is niet geschikt voor kinderhanden. Kinderen zijn niet in staat de gevaren in te schatten die zich voordoen bij de omgang met elektrische apparatuur. Wees daarom extra voorzichtig als er kinderen in de buurt zijn.
• De montage van het product komt overeen met beschermingsklasse 1. Als spanningsbron mag alleen een geschikt stopcontact met randaarde (230V\~/50Hz) van het openbare elektriciteitsnet worden gebruikt.
• In commerciële installaties moeten de ongevallen-preventievoorschriften van de Duitse beroepsorganisaties voor elektrische installaties en bedrijfsmiddelen in acht worden genomen.
• In scholen, opleidingsinstituten, hobby- en zelfhulp-werkplaatsen moet op verantwoorde wijze toezicht worden gehouden op het gebruik van het product door opgeleid personeel.

• Ga voorzichtig te werk met het product. Het kan beschadigd raken door stoten, schokken of een val van geringe hoogte.

• Gebruik het product nooit wanneer het van een koude naar een warme ruimte wordt verplaatst. Het condenswater dat daarbij vrijkomt, kan onder bepaalde omstandigheden het product vernietigen.

• Laat het product op kamertemperatuur komen alvo- rens het op de netspanning aan te sluiten. Dit kan enkele uren duren.
• Grijp het product niet vast met natte of vochtige handen.
• Zorg ervoor dat de isolatie van het gehele product niet beschadigd of vernietigd wordt.
• Als het product gedurende langere tijd niet wordt gebruikt, dient u het van de netspanning los te koppelen en de stekker uit het stopcontact te halen.
• Vermijd de volgende omgevingsfactoren op de opstellingslocatie of tijdens het transport: Vochtigheid of overmatige luchtvochtigheid. Extreme kou of hitte. Stof of ontvlambare gassen, dampen of oplosmiddelen. Sterke trillingen.

Sterke magnetische velden, zoals in de buurt van machines of luidsprekers.

Ingebruikname van de aardlekschakelaar:

• De aardlekschakelaar is uitgerust met een testknop. De werking moet vóór elke ingebruikname en met regelmatige intervallen (ten minste 1x per week) worden gecontroleerd.
• Als de aardlekschakelaar tijdens deze test niet goed uitschakelt, is er geen persoonlijke bescherming! Het apparaat moet dan onmiddellijk worden vervangen!
• Bij schade die door het niet in acht nemen van deze gebruikshandleiding wordt veroorzaakt, vervalt de aanspraak op garantie. Wij aanvaarden geen aansprakelijkheid voor gevolgschade.
• Controleer het product voor elk gebruik op beschadigingen! Als u beschadigingen vaststelt, mag u het product niet op de netspanning aansluiten!
• Na het indrukken van de oranje resetknop is het apparaat klaar voor gebruik. Controleer voor gebruik de activering via de rode testknop.
• Steek de aardlekschakelaar in het stopcontact.
  • Druk op de oranje resetknop.
• Een rood symbool verschijnt in het venster voor operationele gereedheid.
• Druk op de rode testknop. Hier wordt een foutstroom gesimuleerd.

• Wanneer de veiligheidsschakelaar goed functioneert, wordt de verbruiker van het elektriciteitsnet losgekoppeld. Dit wordt in het venster aangegeven door het rode symbool dat uitgaat.

• Alleen als het goed functioneert, is er bescherming voor mens en dier.

• Voor het gebruik moet de reset-knop opnieuw worden ingedrukt.
• Nu kan de verbruiker worden aangesloten.

Foutstroom uitschakelen < 30 mA

Stroomverzorging 230 - 240 V~ / 50 Hz

Belastbaarheid 16A (3680 W)

Aantal polen 2-polig geschakeld

Voorzekering 16 A

Beschermingsgraad IP54

Afmetingen 126 x 50 x 88 mm

Beoogd gebruik!

De draagbare aardlekschakelaar met nulspanningsvrijgave is ontworpen voor de natslijpmachine en soortgelijke elektrische verbruikers in het huishouden.

Het wordt gewoon aangesloten tussen de netvoeding en de verbruiker en biedt dus optimale bescherming tegen contact met delen onder spanning en het opnieuw starten van de machine na herstel van de spanning.

- Gebruik de machine altijd met de bijgeleverde aard-lek-veiligheidsschakelaar.

18. Afvalverwerking en hergebruik

Aanwijzingen op de verpakking

De verpakkingsmaterialen zijn recyclebaar. Verpakkingen milieu-vriendelijk afvoeren.

Aanwijzingen betreffende de wetgeving Afgedankte elektrische en elektronische apparatuur (AEEA)

Afgedankte elektrische en elektronische apparatuur behoort niet bij het huishoudelijke afval, maar moeten worden ingezameld resp. gescheiden worden afgevoerd!

• Oude batterijen of accu's die niet vast in het afge-dankte apparatuur zijn geïntegreerd, moeten vóór het afvoeren op niet-destructieve wijze worden ver-wijderd! Het afvoeren hiervan is geregeld in de wet-geving inzake batterijen.
• Eigenaars resp. gebruikers van elektrische en elektronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu's in te leveren.
• De eindgebruiker is verantwoordelijk voor het wissen van persoonsgerelateerde gegevens op het af te voeren afgedankte apparaat!
• Het symbool van de doorgekruiste vuilnisbak betekent dat afgedankte elektrische en elektronische apparatuur niet bij het huishoudelijk afval mag worden gegooid.
• Afgedankte elektrische en elektronische apparatuur kunnen bij de volgende punten kosteloos worden ingeleverd:

- Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven).

- Verkooppunten van elektrische apparaten (stationair en online), voor zover dealers verplicht zijn ze terug te nemen of dit vrijwillig aanbieden.

- Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van niet meer dan 25 centimeter, kunnen gratis naar de fabrikant worden teruggebracht zonder eerst een nieuw apparaat van de fabrikant te hoeven kopen, of naar een ander erkend verzamelpunt in je omgeving worden gebracht.

- Voor verdere aanvullende terugnamevoorwaarden van de fabrikanten en distributeurs verzoeken wij u contact op te nemen met de betreffende klantenservice.

• Bij levering van een nieuw elektrisch apparaat door de fabrikant aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elektrische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.
• Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden ge-installeerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Europese Unie kunnen andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur.

19. Verhelpen van storingen

Storing Mogelijke oorzaak Oplossing
Diamantslijpschijf komt los nadat de motor is uitgeschakeld	Bevestigingsmoer te licht aangedraaid	Draai de bevestigingsmoer vast
Motor start niet	Uitval netzekering Netzekering controleren
	Verlengsnoer defect Verlengsnoer	vervangen
	Aansluitingen op de motor of schakelaar niet in orde	door elektricien laten controleren
	Motor of schakelaar defect door elektricien laten controleren
Motor produceert geen vermogen	Onvoldoende doorsnede van het verlengsnoer	zie Elektrische aansluiting, de zekering wordt geactiveerd
	Overbelasting Gereedschap controleren
	De diamantslijpschijf is stomp Vervang de diamantslijpschijf door een nieuwe
Motor schakelt uit tijdens het werk	De motor schakelt uit door overbelasting, bijv. door te hoge zaagdruk	Wacht tot de motor is afgekoeld (5-10 minuten) en zet deze dan weer aan
Pomp stopt	De pomp schakelt uit door overbelasting, bijv. door sterke verontreiniging	Schakel de machine onmiddellijk uit. Reinig de pomp en start de machine na ca. 5-10 minuten opnieuw op. Let op! Nooit droog snijden!
Snijverloop is niet optimaal	Doorslijpschijf is te zwaar belast	Gebruik een geschikte doorslijpschijf, verminder de zaagdruk
	Diamant segmenten zijn te stomp	Doorslijpschijf slijpen
	Doorslijpschijf is oververhit door onvoldoende koelwater	Koelwatervoorziening optimaliseren

Merknad om emballasjen

Emballasjemateriale kan resirkuleres. Vennligst kast emballasje på en miljøvennlig måte.

Henvisninger til elektro- og elektronikkenhetslov (ElektroG)

1. Purtati ochelari de protectie.

Zichtbare gebreken moeten binnen de 8 dagen na ontvangst van de goederen worden gemeld, zo niet verliest de verkoper elke aanspraak op grond van deze gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijke garantietermijn. Deze termijn gaat in vanaf het moment dat de koper de machine ontvangt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaar onbruikbaar wordt als gevolg van materiaal- of productiefouten, kosteloos vervangen. De garantie vervalt echter bij verkeerd gebruik of verkeerde behandeling van de machine. Voor onderdelen die wij niet zelf produceren, geven wij enkel de garantie die wij zelf krijgen van de oorspronkelijke leverancier. De kosten voor de montage van nieuwe onderdelen vallen ten laste van de koper. Eisen tot het aanbrengen van veranderingen of het toestaan van een korting en overige schadeloosstellingsclaims zijn uitgesloten.

Garantía ES
