HSM3500 - Lõikur SCHEPPACH - Tasuta kasutusjuhend

Toote tüüp	Lõikemasin (plaadid/betoonplokid)
Mark	Scheppach
Mudel	HSM3500
Mõõtmed (P x L x K)	1150 x 520 x 1210 mm
Kaal	72 kg
Toiteallikas	230 V~ / 50 Hz
Võimsustarve	2200 W
Töörežiim	S6 40% (intervalltöö)
Isolatsiooniklass	B
Kaitseaste	IP54
Teemantketas	Läbimõõt 360 mm, ava 25,4 mm
Tühikäigu kiirus	2800 p/min
Maksimaalne lõikepikkus	700 mm
Maksimaalne lõikekõrgus 90° juures	110 mm
Maksimaalne lõikekõrgus 45° juures	72 mm
Lõikelaud	535 x 430 mm
Peamised funktsioonid	Märglõikus, ratastel käru, nurgapeatus 0°-45°, pea pööramine, fikseeritud/muutuv sügavus
Hooldus ja puhastus	Pärast kasutamist vesi tühjendada, paak ja pump puhastada, liikuvad osad määrida
Ohutus	PRCD (rikkevoolukaitse <30 mA), tera kaitse, hädaseisk, kindad, prillid, mask
Varuosad ja parandatavus	Teemantkettad, süsinikharjad, juhikud; parandus spetsialiseeritud elektriku poolt
Üldine teave	Ainult koduseks kasutamiseks, mitte professionaalseks; juhend 396 lehekülge

Korduma kippuvad küsimused - HSM3500 SCHEPPACH

Milliseid materjale saab HSM3500-ga lõigata?

Scheppach HSM3500 on mõeldud eranditult plaatide ja betoonplokkide lõikamiseks kuni 110 mm kõrguseni. Puidu või metallide lõikamine on keelatud.

Kuidas teemantketast vahetada?

Ühendage masin vooluvõrgust lahti, lukustage lõikepea lahti, eemaldage kaitsekate (4 kruvi), hoidke võlli Allen-võtmega kinni, keerake lahti pingutusmutter (vasakpoolne keerme), eemaldage vana ketas, puhastage pinnad, paigaldage uus ketas, järgides pöörlemissuunda, keerake mutter tagasi kinni ja paigaldage kate tagasi.

Kas masin võib töötada kuivalt?

Ei, HSM3500 on mõeldud märglõikuseks. Teemantketast tuleb alati jahutada pumba veega. Ärge kunagi tehke kuiva lõikust.

Mida teha, kui veepump ei tööta?

Peatage masin kohe. Ühendage see vooluvõrgust lahti, puhastage pump ja paak. Kontrollige, kas pump on endiselt vee all. Käivitage uuesti 5–10 minuti pärast. Kui probleem püsib, pöörduge spetsialisti poole.

Milliseid kaitsevahendeid peaksin kandma?

Kandke alati kaitseprille, tolmumaski, kaitsekindaid ja kuulmiskaitset (kui müra ületab 80 dB). Kasutage libisemiskindlaid jalanõusid.

Kuidas reguleerida lõikesügavust?

Fikseeritud sügavuse korral keerake lõikepeal olev tähtkruvi (e) lahti, langetage käsi soovitud asendisse, seejärel pingutage kruvi (f). Muutuva sügavuse korral jätke kruvi (e) lahti ja langetage pead lõikamise ajal.

Mida teeb rikkevoolukaitse lüliti (PRCD)?

PRCD kaitseb elektrilöögi eest, katkestades toite, kui tuvastatakse lekkevool >30 mA. Testige seda enne iga kasutamist, vajutades punast nuppu; see peaks välja lülituma. Lülitage uuesti sisse Reset-nupuga.

Milline on nõutav pinge ja sagedus?

Seade töötab 230 V~ / 50 Hz vooluvõrgus kaitsejuhiga (3 juhet). Kasutage pikendusjuhet, mille ristlõige on vähemalt 1,5 mm².

Kuidas masinat pärast kasutamist puhastada?

Ühendage masin vooluvõrgust lahti. Tühjendage paagist vesi, eemaldades korgi. Puhastage paak ja pump puhta veega. Pühkige pinnad lapiga kuivaks. Vajadusel määrige liikuvad osad.

Millised on maksimaalsed lõikemõõtmed?

Maksimaalne lõikepikkus: 700 mm. Maksimaalne lõikekõrgus 90° juures: 110 mm; 45° juures: 72 mm.

KASUTUSJUHEND HSM3500 SCHEPPACH

Seadmel olevate sümbolite selgitus

Käesolevas käsiraamatus on sümbolite kasutamise ülesandeks pöörata Teie tähelepanu võimalikele riskidele. Ohutussümbolitest ja nende juurde kuuluvatest selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid önnetuste ärahoidmiseks.

	Lugege ja järgige enne käikuvõtmist käsitsusjuhendit ning ohutusjuhised!
	Kandke kaitsekindaid!
	Kandke silmakaitset!
	Kandke kuulmekaitset!
	Kandke tolmukaitset!
	Ärge sisestage jäsemeid töötavasse lõikekettasse!
⚠ Tähelepanu!	Käesolevas käsitsuskorralduses oleme varustanud Teie ohutust puudutavad kohad selle märgiga.
	Toode vastab kehtivatele Euroopa direktiividele.
	Toode vastab kehtivatele Serbia direktiividele.

Sisukord: Lk:

1. Sissejuhatus 210
2. Seadme kirjeldus 210
3. Tarnekomplekt 210
4. Sihtotstarbekohane kasutus 210
5. Ohutusjuhised 211
6. Tehnilised andmed....214
7. Lahtipakkimine....215
8. Enne käikuvõtmist....215
9. Käitamine 215
10. Montaaž 216
11. Käikuvõtmine 216
12. Käsitsemine/tööjuhised 217
13. Töö löpetamine 218
14. Transportimine (joon. 23) 218
15. Elektriühendus 218
16. Hooldus....219
17. Täiendavad juhised rikkevoolu-kaitselüliti kohta (joon. 25) 219
18. Utiliseerimine ja taaskäitlus....220
19. Rikete körvaldamine 221
20. Vastavusdeklaratsioon 391

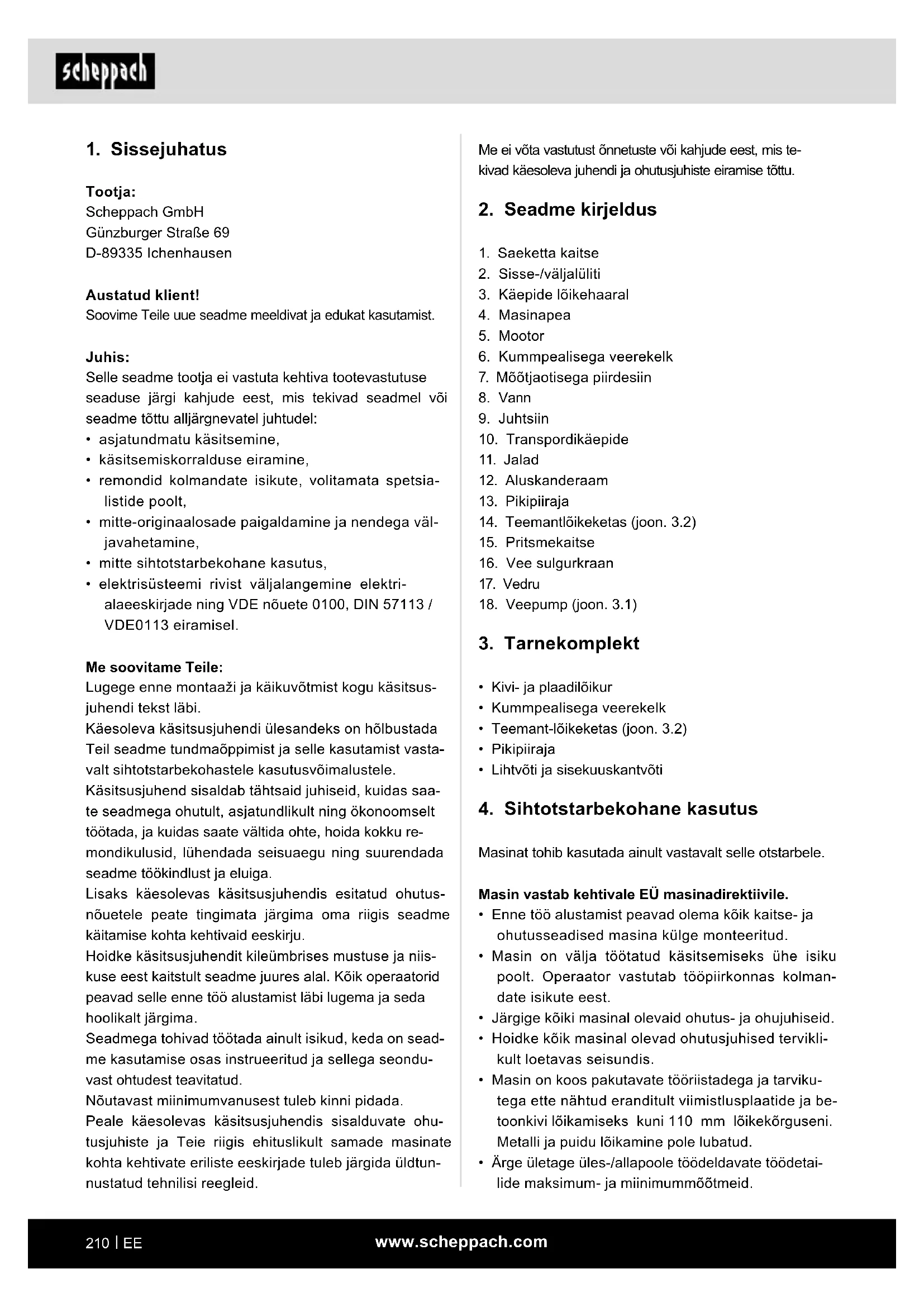

1. Sissejuhatus

Tootja:

Scheppach GmbH

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

Juhis:

Selle seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad seadmel või seadme tõttu alljärgnevatel juhtudel:

• asjatundmatu käsitsemine,
• käsitsemiskorralduse eiramine,
• remondid kolmandate isikute, volitamata spetsialistide poolt,
• mitte-originaalosade paigaldamine ja nendega väljavahetamine,
  • mitte sihtotstarbekohane kasutus,
• elektrisüsteemi rivist väljalangemine elektrialaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE0113 eiramisel.

Me soovitame Teile:

Lugege enne montaaži ja käikuvõtmist kogu käsitsusjuhendi tekst läbi.

Käesoleva käsitsusjuhendi ülesandeks on hölbustada Teil seadme tundmaöppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele.

Käsitsusjuhend sisaldab tähtsaid juhiseid, kuidas saate seadmega ohutult, asjatundlikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisuaegu ning suurendada seadme töökindlust ja eluiga.

Lisaks käesolevas käsitsusjuhendis esitatud ohutus-nõuetele peate tingimata järgima oma riigis seadme käitamise kohta kehtivaid eeskirju.

Hoidke käsitsusjuhendit kileümbrises mustuse ja niiskuse eest kaitstult seadme juures alal. Köik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima.

Seadmega tohivad töötada ainult isikud, keda on seadme kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud.

Nõutavast miinimumvanusest tuleb kinni pidada.

Peale käesolevas käsitsusjuhendis sisalduvate ohutusjuhiste ja Teie riigis ehituslikult samade masinate kohta kehtivate eriliste eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.

Me ei võta vastutust õnnetuste või kahjude eest, mis te- kivad käesoleva juhendi ja ohutusjuhiste eiramise tõttu.

2. Seadme kirjeldus

1. Saeketta kaitse
2. Sisse-/väljalüliiti
3. Käepide lõikehaaral
4. Masinapea
5. Mootor
6. Kummpealisega veerekelk
7. Möötjaotisega piirdesiin
8. Vann
9. Juhtsiin
10. Transpordikäepide
11. Jalad
12. Aluskanderaam
13. Pikipiiraja
14. Teemantlöikeketas (joon. 3.2)
15. Pritsmekaitse
16. Vee sulgurkraan
17. Vedru
18. Veepump (joon. 3.1)

3. Tarnekomplekt

• Kivi- ja plaadilõikur
• Kummpealisega veerekelk
• Teemant-lõikeketas (joon. 3.2)
- Pikipiiraja
• Lihtvõti ja sisekuuskantvõti

4. Sihtotstarbekohane kasutus

Masinat tohib kasutada ainult vastavalt selle otstarbele.

Masin vastab kehtivale EÜ masinadirektiivile.

• Enne töö alustamist peavad olema köik kaitse- ja ohutusseadised masina külge monteeritud.
• Masin on välja töötatud käsitsemiseks ühe isiku poolt. Operaator vastutab tööpiirkonnas kolmandate isikute eest.
• Järgige köiki masinal olevaid ohutus- ja ohujuhiseid.
• Hoidke köik masinal olevad ohutusjuhised terviklikult loetavas seisundis.
• Masin on koos pakutavate tööriistadega ja tarvikutega ette nähtud eranditult viimistlusplaatide ja betoonkivi lõikamiseks kuni 110 mm lõikekörguseni. Metalli ja puidu lõikamine pole lubatud.

• Ärge ületage üles-/allapoole töödeldavate töödetailide maksimum- ja miinimummõõtmeid.

• Kasutage masinat ainult tehniliselt laitmatus sei-sundis ja sihtotstarbekohaselt, ohutus- ning ohu-teadlikult ja käsitsusjuhendit järgides! Kõrvaldage viivitamatult eelkõige rikked, mis võivad ohutust hal-vendada (laske kõrvaldada)!

• Tuleb pidada kinni tootja ohutus-, töö- ja hooldu-seeskirjadest ning tehnilistes andmetes esitatud möötmetest.
• Tuleb järgida asjakohaseid önnetuste ennetamise eeskirju ja muid üldtunnustatud ohutustehnilisi reegleid.
• Masinat tohivad kasutada, hooldada ja remontida ainult isikud, kes seda tunnevad ja keda on ohtude osas instrueeritud. Tootja ei vastuta masinal oma-volilistest muudatustest põhjustatud kahiude eest.
• Masinat tohib kasutada ainult tootja originaaltarvikutega ja originaaltööriistadega.

Sihtotstarbekohasest kasutusest hoolimata pole võimalik teatud riskitegureid täielikult välistada. Masina konstruktsioonist ja ülesehitusest tingitult võib esineda järgnevaid punkte:

• Jäsemete sisestamine töötavasse teemantlöike-kettasse.
• Teemantlöikeketta puudutamine katmata piirkonnas.
• Töödetailide ja töödetailiosade väljapaiskumine.
• Lõikeketta vigase teemantotsaku väljapaiskumine.
• Kuulmekahjustused nõutava kuulmekaitsme mitte-kasutuse korral.
• Silmade vigastused silmakaitsme mittekasutamisel. Igasugune ulatuslikum kasutus kehtib kui mitte sihtots-tarbekohane. Sellest tulenevate kahjude eest tootja ei vastuta, risk lasub ainuüksi kasutajal.

Palun pidage silmas, et meie seadmed pole konstrueeritud kommerts-, käsitööndus- või tööstuskasutuseks. Me ei võta üle pretensiooniõiguskohustust, kui seadet kasutatakse kommerts-, käsitööndus- või tööstusette-võtetes ning samaväärsetel tegevustel.

5. Ohutusjuhised

Kivi- ja plaadilõikuriga töötamine võib olla ohtlik, kui ei järgita ohutuid ning õigeid töömeetodeid. Nagu köigi masinate puhul kätkeb tootega töötamine teatud kindlaid ohte. Masinal respekti ja ettevaatusega töötamine vähendab ulatuslikult vigastusohtu. Kui tavalistele ohutusmeetmetele ei pöörata tähelepanu, siis võib see põhjustada operaatorile vigastusi.

Turvavarustused nagu kaitseseadised, kaitseprillid, tolmumaskid ja kuulmekaitse suudavad võimalikke vigastusohte vähendada. Parim kaitse ei suuda siiski heastada valet hinnangut, hoolimatust ja tähelepanematust. Kasutage töökojas alati tervet inimmõistust ja ettevaatust. Kui mingi protseduur tunduv ohtlik, siis ärge seda proovige. Mõelge alternatiivse toimimisviisi üle, mis tundub ohutum. Mõelge sellele: Oma kehalise vigastamatuse eest vastutate Te ise. See masin töötati välia teatud kindlateks töödeks.

Me soovitame tungivalt masinat mitte muuta ja seda mitte kasutada kasutusvaldkondades, mille jaoks see pole konstrueeritud. Kui Te pole kindel, siis küsige enne tootega töötamist esmalt edasimüüjalt järele.

Hoiatus: Nende eeskirjade eiramine võib põhjustada tõsiseid vigastusi.

Tähelepanu! Elektritööriistade kasutamisel tuleb kaitseks elektrilöögi, vigastus- ja tuleohu eest järgnevaid põhimõttelisi ohutusmeetmeid järgida. Lugege ja järgige enne seadme kasutamist käesolevaid juhiseid.

1. Hoidke oma tööpiirkond korras Tööpiirkonnas valitsev segadus tekitab önnetus- ohtu.

2. Arvestage ümbrusmöjudega Ärge jätke elektritööriistu vihma kätte. Ärge kasutage elektritööriistu niiskes või märjas keskkonnas. Hoolitsege hea valgustuse eest. Ärge kasutage elektritööriistu põlemisvõimeliste vedelike või gaaside läheduses.

3. Kaitske ennast elektrilöögi eest Vältige kehaga maandatud osade nagu nt torude, küttekehade, pliitide ja külmkappide puudutamist.

4. Hoidke lapsed eemal! Ärge laske teistel isikutel tööriista või kaablit puudutada, hoidke nad tööpiirkonnast eemal.

5. Hoidke oma tööriistu kindlalt alal Mittekasutatavaid tööriistu tuleks säilitada kuivas suletud ruumis ja lastele kättesaamatul viisil.

6. Ärge koormake oma tööriistu üle Te töötate paremini ja ohutumalt esitatud võimsus- vahemikus.

7. Kasutage öiget elektritööriista Ärge kasutage rasketeks töödeks liiga nörku töö-riistu ega esiseadmeid. Ärge kasutage tööriistu eesmärkidel ja töödeks, milleks need pole ette nähtud; ärge kasutage näiteks käsiketassaagi puude langetamiseks või okste lõikamiseks.

8. Kandke sobivat tööriietust

Ärge kandke avarat riietust ega ehteid. Need võivad liikuvatesse osadesse kinni jääda. Öues töötamisel on soovitatavad kummikindad ja libisemiskindlad jalatsid. Kandke pikkade juuste korral juuksevörku.

1. Kasutage kaitseprille

Kasutage tolmu tekitavatel töödel respiraatorit.

1. Ärge kasutage kaablit valel eesmärgil

Ärge kandke tööriista kaablist ja vältige selle kasuta-mist pistikupesast pistiku väljatömbamiseks. Kaitske kaablit kuumuse, öli ja teravate servade eest.

1. Kindlustage töödetail.

Kasutage pingutusrakiseid või kruustange, et töödetaili kinni hoida. Seda hoitakse nendega kindlamalt kui Teie kätega ja see võimaldab masinat mölema käega käsitseda.

1. Ärge avardage liigselt oma seismispiirkonda

Vältige ebanormaalset kehahoiakut. Hoolitsege kindla seisuasendi eest ja hoidke alati tasakaalu.

1. Hoolitsege oma tööriistade eest hästi

Hoidke oma tööriistad teravad ja puhtad, et hästi ning ohutult töötada. Järgige hoolduseeskirju ja tööriistavahetuse juhiseid. Kontrollige regulaarselt pistikut ja kaablit ning laske need kahjustumise korral tunnustatud spetsialistil uuega asendada. Kontrollige regulaarselt pikenduskaablit ja asendage kahjustumise korral. Hoidke käepidemed kuivad ja öli- ning rasvavabad.

1. Tõmmake võrgupistik välja

Mittekasutuse korral, enne hooldust ja tööriista nagu näiteks saeketta, puuri või iga liiki masina-tööriistade vahetamisel.

1. Ärge jätke tööriistavõtit ette

Kontrollige enne sisselülitamist üle, kas võtmed ja seadistustööriistad on eemaldatud.

1. Vältige ettekavatsematut käivitumist

Ärge kandke vooluvörku ühendatud tööriistu sörm päästikul. Veenduge, et lüliti on vooluvörku ühen-damisel välja lülitatud.

1. Pikenduskaablid öues

Kasutage öues ainult selleks heaks kiidetud ja vastavalt tähistatud pikenduskaableid.

1. Olge alati tähelepanelik

Jälgige oma tööd. Toimige möistlikult. Ärge kasutage tööriista, kui olete hajevil.

1. Kontrollige oma seadet kahjustuste suhtes

Kontrollige enne tööriista edasist kasutamist kait- seseadiseid või kergesti kahjustatavaid detaile hoolikalt nende laitmatu ja sihtotstarbekohase ta- litluse suhtes.

Kontrollige üle, kas liikuvad detailid talitlevad nõuetekohaselt ega kiilu kinni või kas detailid on kahjustatud. Kõik osad peavad olema õigesti monteeritud ja kõik seadme tingimused tagatud. Kahjustatud kaitseseadised ja osad tuleb lasta klienditeenindustöökojas asjatundlikult remontida või välja vahetada, kui käitusjuhendites pole mainitud teisiti. Kahjustatud lülitid tuleb lasta asendada klienditeeninduse töökojas. Ärge kasutage tööriistu, millel ei saa lülitit sisse ja välja lülitada.

1. Tähelepanu!

Kasutage isikliku ohutuse huvides ainult käsitsusjuhendis mainitud või tööriista tootja poolt soovitatud või mainitud tarvikuid ning lisaseadmeid. Muude kui käsitsusjuhendis või kataloogis soovitatud rakendustööriistade või tarvikute kasutamine võib tähendada Teile isiklikku vigastusohtu.

1. Remont ainult elektrispetsialisti poolt

See elektritööriist vastab asjaomastele ohutusnöuete. Remonti tohib teostada ainult elektrispetsialist, sest vastasel juhul võivad käitajal önnetused juhtuda.

1. Ühendage tolmuimuseadis külge.

Kui on olemas asjandused tolmuimuseadiste ühendamiseks, siis veenduge, et need on külge ühendatud ja neid kasutatakse.

⚠ HOIATUS! See elektritööriist tekitab käitamise ajal elektromagnetilise välja. Könealune väli võib teatud tingimustel aktiivsete või passiivsete meditsiiniliste implantaatide talitlust halvendada. Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.

Hoidke ohutusjuhised korralikult alles.

Tähelepanu! See kivi- ja plaadilõikur on konstrueeritud märglõikamiseks. Masinat ei tohi käitada segmenteeritud teemantlöikekettaga.

- Märjad käed: Ärge puudutage masina elektrilisi komponente (nt lülitit) märgade kätega.

- Pisteühendused: Kõik pisteühendused peavad asuma kuivas kohas ega tohi maapinnal lebada.

- Lõikeketta jahutus: Tehke kindlaks, et lõikeketast jahutatakse kogu lõikamisprotseduuri ajal veega.

- Kuivlõikamine: Ärge teostage kunagi kuivlõikamist lõikeketastega, mis on konstrueeritud märglõikami-seks.

• Tolmukaitse: Kandke viimistlusplaatide lõikamisel alati tolmukaitsemaski.
• Teemant-lõikekettad: Ärge lükake viimistlusplaati kii-remini masinasse kui lõikeketas suudab seda lõigata.
• Kasutage ainult lõikekettaid, mille pöördearv on min 3000 min ^-1 .
• Lõikeketta valik: Valige teemant-lõikeketas vastavalt lõigatavale materjalile.
• Lõikeketta monteerimine: Kontrollige enne lõike-ketta paigaldamist spindlit, spindlimutrit ja äärikut kahjustuste, ärakulumise ning lõdva istu suhtes. Vahetage kahjustatud või kulunud osad kohe välja.
• Lõikeketta pöörlemissuund: Kontrollige suunanoolt lõikekettal, noole suund peab ühtima mootorivõlli pöörlemissuunaga.
• Lõikeketta spindel: Veenduge, et lõikeketta ava läbimõõt ühtib masina lõikekettaspindli läbimõõduga.
• Lõikeketta kaitse: Käitage kivi- ja plaadilõikurit ainult nõuetekohaselt paigaldatud ning seadistatud lõikekettakaitsmega.
• Lõikeketta kiirus: Ärge ületage lõikeketta turvalist käituskiirust.
• Lõikekettaga lihvimine: Ärge üritage kasutada lõike-ketast lihvimistöödeks, et nt lõigatud viimistlusplaadi serva maha lihvida. Ärge teostage samuti raadius-või ümarlõikeid. Antud plaadilõikamismasin sobib ainult kodukasutuseks.
• Lõikeketta peatumisaeg: Lõikeketas vajab 20 sekundit, kuni see on pärast väljalülitamist seiskunud. Oodake ära lõikeketta täielik seiskumine, tömmake võrgupistik pistikupesast välja ja puudutage alles siis masina lõikeketast, kui vajalik.
• Vältige pöörleva lõikeketta igasugust puudutamist, mil masin on käigus.
• Elektritööriista ei tohi kasutada kunagi ilma kaasasoleva PRCD pistikuta.
• Hoidke vesi tööriista elektrilistest osadest ja tööpiirkonnas viibivatest inimestest eema!
• Pistiku või ühendusjuhtme kahjustumise korral peab need asendama tootja või tema volitatud klienditeenindus.
• Tehnilisi muudatusi, mis põhjustavad omaduste muutumist (nt pöördearv), tohib läbi viia ainult tootja, et tagada kaitsenõuetega sätestatud nõudmis-test kinnipidamine.
  • Hoidke ohutusjuhised korralikult alles.

Kivilõikemasinate spetsiaalsed ohutusjuhised

- Pange kivilõikemasin enne kasutamist üles tasasele ja kõndimiskindlale tööpinnale. Hoolitsege piisava liikumisvabaduse eest.

• Tolmuohu vältimiseks tohib masinat kasutada ainult märjas piirkonnas.
• Täitke vann enne töötamist alati veega.
• Masinat tohib käitada ainult piisavalt ventileeritud ruumides.
  Tähelepanu! Ärge laske mootoril kunagi suletud või kitsastes ruumides töötada. Heitgaasid sisaldavad mürgist süsinikmonooksidi!
• Lülitage seade sisse põhimõtteliselt enne materjali-ga kokkupuutumist.
• Kõnealusele kivilõikemasinale kehtivad märgkäituse kõrgendatud ohutuseeskirjad. Kõrgendatud puutepingete vastu tuleb kohaldada kõiki kaitse-meetmeid.
• Elektrijuhtmed ei tohi veega või veeuduga kokku puutuda.
• Kontrollige enne töö algust seadet ja vörgukaablit kahjustuste suhtes.
• Kontrollige, kas seadme liikuvad osad talitlevad laitmatult ega kiilu kinni või osad pole kahjustatud.
• Võrgupinge peab ühtima masina tüübisildil esitatud andmetega.
• Kasutage öues ainult selleks heaks kiidetud pikenduskaableid.
• Kerige kaablitrumli kasutamisel kaabel täiesti maha, et vältida kaabli soojenemist.
• Välistingimustes töötamisel peab olema pistikupesa varustatud rikkevoolu-kaitselülitiga.
• Pidage silmas mootori ja teemant-lõikeketta pöörlemissuunda.
• Lõigake alati ainult ühte töödetaili.
• Lõikeliin peab olema ülal ja all takistustest vaba.
• Pöörake tähelepanu sellele, et saate löikmeid löike-ketta küljelt eemaldada nii, et Teid ei tabata.
• Töötage ainult teemant-lõikeketastega, mis sobivad eranditult märglöikamiseks.
• Kasutage öige suurusega teemant-lõikekettaid.
• Hoidke käed, sörmed ja käsivarred pöörlevast lõikekettast eemal. Hoidke teemant-lõikeketta suhtes alati piisavat vahekaugust.
• Vahetage vigased teemant-lõikekettad kohe välja. Deformeerunud või pragulisi lõikekettaid ei tohi kasutada.
• Kasutage ainult tootja poolt soovitatud teemant-lõi- kekettaid, mis vastavad normile EN 13236. Saeketaste kasutamine on keelatud.
• Pöörake tähelepanu sellele, et lõigatava materjali jaoks valitakse välja sobiv teemant-lõikeketas.

• Ärge kasutage kivilõikemasinat ilma kaitseseadisteta.

• Lülitage rikete kõrvaldamiseks või kinnikiilutud töödetailide eemaldamiseks masin alati välja ja tömmake võrgupistik välja. Eemaldage alles seejärel kinnikiilunud töödetail.

• Kaitske teemant-lõikeketast lõögi ja tõuke eest. Ärge avaldage sellele külgmist survet.
• Ärge koormake seadet nii tugevasti, et see seiskub.
  • Kandke sobivat isiklikku kaitsevarustust (IKV).

- Kuulmekaitset kuulmiskaotuse riski vähendamiseks. Tähelepanu! Müra võib olla tervistkahjustav. Kui ületatakse lubatud mürataset 80 dB(A), siis tuleb kanda kõrvakaitset.

- Respiraatorit ohtliku tolmu sissehingamise riski vähendamiseks.

- Silmakaitset silmade kahjustada saamise riski vähendamiseks.

- Kindaid karedate materjalidega ümberkäimisel ja öues töötamisel on soovitatavad libisemiskindlad jalatsid.

• Teemant-lõikekettaid tuleb, mil alati praktiliselt võimalik, kanda vastavas anumas.
• Seda masinat tohivad käitada ainult isikud, kes tunnevad kivilõikemasinatega ümberkäimist.
• Vigadest masinal, sealhulgas köigil katetel ja kaitse-seadistel, tuleb teavitada nende avastamisel kohe ohutuse eest vastutavat isikut.
• Ärge laske seadmel järelevalveta töötada.

Lugege enne könealuse toote käikuvõtmist köik korral- dused läbi!

Töökoht

Veenduge vigastuste, masinakahjustuse, tule ja šoki riski välistamiseks, et Teie töökoht

• on niiskuse, märja ja vihma eest kaitstud,
• on vaba süttimisvõimelistest gaasidest ja vedeli- kest,
• on lastele turvaline – kasutage tabalukke ja pealülitit, kui masin pole käigus;
  • on puhas ja tühi,
• on hästi ventileeritud ja valgustatud.

Operaator

Terve inimmõistus ja ettevaatus on tegurid, mida ei saa masinasse sisse ehitada. Need tegurid on operaator valduses. Palun möelge sellele:

• Vältige kehalist kontakti maandatud pindadega nagu torud või radiaatorid.

• Olge valvas. Ärge töötage masina kallal, kui olete väsinud.

• Ärge käsitsege toodet alkoholi või uimastite mõju all olles.

• Lugege hoiatusjuhiseid tegemaks kindlaks, kas Teie otsustusvõime või refleksid võivad olla halvendatud.
• Ärge kandke lahtist riietust või ehteid, mis võivad pöörlevatesse osadesse kinni jääda.
• Soovitatav on kanda libisemiskindlaid jalatseid.
  • Kaitske pikki juukseid sobivate vahenditega.
• Kandke silma- ja körvakaitset. Kandke alati:
• ANSI järgi heaks kiidetud tolmumaske.
• Kuulmekaitset.
• Hoidke igal ajal tasakaalu.
• Ärge sirutage ennast üle töötava masina.

Jääkriskid

Masin on ehitatud tehnika arengutaseme ja tunnustatud ohutustehniliste reeglite kohaselt. Siiski võib töötamisel esineda üksikuid jääkriske.

• Sõrmede ja käte vigastamise oht töötava tööriista töttu töödetaili asjatundmatu juhtimise korral.
• Tervise ohustamine tolmu töttu. Kandke tingimata isiklikku kaitsevarustust nagu silmakaitset.
• Vigastused defektse teemantlöikeketta töttu. Kontrollige teemantlöikeketast regulaarselt kahjustuste puudumise suhtes.
• Sörmede ja käte vigastamise oht löikeketta vaheta-misel. Kandke sobivaid töökindaid.
• Vigastusoht masina sisselülitamisel käivituva löi- keketta töttu.
• Ohustamine voolu töttu nõuetele mittevastavate elektriühendusjuhtmete kasutamisel.
• Tervise ohtu seadmine töötava lõikeketta töttu pikkade juuste ja lahtise riietuse korral. Kandke isiklikku kaitsevarustust nagu juuksevõrku ja liibuvat tööriietust.
• Peale selle võivad köigist tarvitusele võetud abinõudest hoolimata valitseda mitteilmsed jääkriskid.
• Jääkriske saab minimeerida, kui järgitakse „Ohutusjuhiseid“ ja „Sihtotstarbekohast kasutust“ ning käsitsusjuhendit tervikuna.

6. Tehnilised andmed

Koostemöödud P x L x K 1150 x 520 x 1210 mm

Lõikelaud 535 x 430 mm
Teemantlöikeketas ø 360 mm
Ava ø 25,4 mm
Pöördearv	2800 1/min
Kaal	72 kg
Lõikepikkus max 700 mm
Lõikekõrgus 90° max 110 mm
Lõikekõrgus 45° max 72 mm
Mootor 230 V~ / 50 Hz
Tarbevõimsus 2200 W
Töörežiim* S6 40%
Isoleermaterjali klass B
Kaitseliik	IP54

Õigus tehnilisteks muudatusteks reserveeritud!

*Töörežiim – S6 40%

Töörežiim S6 on katkematu perioodiline käitus. Käitus koosneb käivitumisajast, konstantse koormusega ajast ja tühikäiguajast. Tsükli kestus on 10 min, suhteline sis-selülituskestus on 40% tsükli kestusest.

Müra tunnusväärtused

Töökohal vöib müra ületada 85 dB (A). Sel juhul on kasutaja jaoks nõutavad helikaitsemeetmed (kandke kuulmekaitset!).

Helivõimsustase dB

Helirõhk L_pA	72 dB
Helivõimsus L_wA	82 dB
Mõõtemääramatus K_pA	3 dB

7. Lahtipakkimine

⚠ TÄHELEPANU!

Seade ja pakendusmaterjal pole laste mänguas-jad! Lapsed ei tohi kilekottide, kilede ja väikeosa-dega mängida! Valitseb allaneelamis- ja lämbumisoht!

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikuosi transpordikahjustus- te suhtes. Puuduste korral tuleb kohe kohaletoojat teavitada. Hilisemaid pretensioone ei tunnustata.
• Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.
• Tutvuge enne kasutamist käsitsusjuhendi alusel tootega.
• Kasutage tarvikute ja kulu- ning varuosade puhul ai-nult originaalosi. Varuosi saate esindusest.

- Edastage tellimuste korral meie artiklinumbrid ja toote tüüp ning ehitusaasta.

8. Enne käikuvõtmist

Lugege enne ketaslõikuri kasutamist eesolevas käsi-raamatus sisalduvad korraldused tähelepanelikult läbi.

Kasutusjuhendi lugemine:

Lugege enne plaadilõikamismasina ülespanemist, käikuvõtmist või sellesse sekkumisi kasutusjuhend hoolikalt läbi.

Ohtlik elektripinge

Ettevaatust! Lülitage iga kord enne plaadilõikamisma- sinasse sekkumist voolutoide välja.

Ettevaatust! Plaadilõikamismasin võib pärast voolukatkestust äkki uuesti käivituda.

Vahetage pragulised teemantkettad välja.

• Öppige oma masinat tundma. Tutvuge oma raken-duse ja piirangutega, aga ka spetsiifiliste potentsiaalsete ohtudega.
• Kontrollige masinat hoolikalt kahjustuste suhtes tegemaks kindlaks, et see suudab ettenähtud jõudlust pakkuda. Kahtluse korral tuleks vastav osa välja va-hetada.
• Veenduge enne pistikupesast pistiku väljatömbamist, et lüliti paikneb VÄLJA peal.
• Veenduge, et masin puhastati ja määriti nõuetekohaselt ära.
• Kontrollige masinat enne käikuvõtmist kahjustatud osade suhtes ja tehke kindlaks, kas need osad ta-litlevad nõuetekohaselt ning täidavad oma funkt-siooni.
• Kontrollige köigi liikuvate osade väljajoondust, köiki kinnitusosi ja köiki muid tingimusi, mis vöivad nöuetekohast käitust halvendada. Spetsialist peab iga kahjustatud osa kohe remontima vöi välja va-hetama.
• Ärge kasutage masinat, kui lülitit ei saa sisse ja välja lülitada.

9. Käitamine

• Seadke masin tasasele libisemiskindlale pinnale.
• Kontrollige, kas andmesildil esitatud pinge ühtib olemasoleva pingega, alles seejärel ühendage pistik vooluvörku.

- Enne sisselülitamist peab saama lõikeketas vabalt pöörelda.

Tähelepanu: Löikeketast tuleb alati veega jahutada.

Tähelepanu: Lõikeketas talitleb järele.

Ärge pidurdage löikeketast külgmist survet avaldades.

• Normaalsel kasutamisel võib mootorikorpus kuu-maks minna.
• Ärge sundige masinat või tarvikuid suurema töös-tusmasina tööd tegema. See pakub paremat tööd jõudlusega, milleks see konstrueeriti.
• Teostage masinal köiki seadeid väljalülitatud ma- sina korral.
• Ärge jätke masinat kunagi järelevalveta, kuni see töötab.
• Lahkuge väljalülitamise korral masina juurest alles siis, kui see seisab täielikult paigal.
• Lülitage masin enne vörgupistiku väljatömbamist alati välja.
• Tõmmake võrgupistik alati välja. Ärge tõmmake kunagi pistikut pistikupesast välja kaablist hoides.
• Ärge kasutage lõikeketast, mis ei ühti spetsifitsee-ritud suurustega.
• Ärge kandke masinat kunagi kaablist.

Kui Te pole kindel, kas mingi töötingimus on ohutu või ebaohutu, siis ärge töötage masinaga.

10. Montaaž

10.1 Montaaž (joon. 4 - 10)

Pakendamistehnilistel põhjustel pole Teie masin täielikult monteeritud.

Pange seade üles vähemalt kahe inimesega!

1. Võtke masin pakendist välja ja asetage see ette-vaatlikult põrandale külili.
2. Klappige esmalt seisujalg (11) transpordirullideta küljel löpuni välja, kuni polt fikseerub joon. 7 näidatud viisil pikiavas. Olge kindel, et seisujalg on ka fikseerunud ega klapi jälle sisse!
3. Korrake protseduuri teise seisujala jaoks (joon. 8).
4. Pange masin jalgade peale.
5. Fikseerige veetorustiku voolik ja kaabel kaasas-olevate kaablisidemetega seadme korpuse külge. (joon. 10.2)
6. Pange veepump (18) veevanni kinnituspessa ja pistke sulgurkork (s) veevanni (8) äravoolu. (joon. 9, 10)
7. Valage vesi vanni nii, et pump (18) on igal ajal (ka käituse ajal) veega kaetud.

Tähelepanu!

Veepump ei tohi kuivalt töötada. See peab olema käituse ajal alati veega kaetud.

1. Pange veerekelk (lõikelaud) (6) veerelaua juhtsiinile (9), seejuures on raam (a) ümber juhtsiini mölema parema juhtrulli. Pange mölemad vasakud juhtrullid lihtsalt juhtsiinile.
2. Kui seisate kivilõikemasina ees, siis peab olema mõõtjaotis Teie poole suunatud. 90° lõikekettapilu asub vasakul veerekelgus (6), 45° lõikekettapilu paremal.
3. Lõikelaud peab kergelt veerema. Veenduge, et köik neli rulli toetuvad juhtsiinile (9).

10.3 Lõikepea keeramisseadise hoobpoldi monteerimine (joon. 12)

1. Eemaldage kuuskantpolt 30 mm lihtvõtmega.
2. Pistke lõikepea keeramisseadise hoobpolt (d) keermesse ja keerake kinni.

10.4 Pikipiiraja monteerimine (joon. 13)

1. Pange pikipiiraja (13) veerekelgul (6) mõõtjaotise-ga piirdesiinile (7).
2. Joondage pikipiraja (13) vastaval vahekaugusel lõikekettast (14) välja.
3. Fikseerige pikipiiraja (13) fiksaatorkäepideme (b) kinnikeeramisega.

11. Käikuvõtmine

⚠ TÄHELEPANU!

Monteerige seade enne käikuvõtmist tingimata terviklikult!

Sisse-/väljalüliti (joon. 14)

Sisselülitamiseks vajutage sisse-/väljalülitil (2) „l“ peale. Enne lõikamisprotseduuri algust tuleb ära oodata, kuni lõikeketas saavutab max pöörded ja jahutusvee pump (18) on vee lõikeketta juurde pumbanud.

Väljalülitamiseks vajutage lülitil (2) „0“ peale. (joon. 14).

Juhis:

Pöörake sae sisselülitamise järel esmalt tähelepanu teemant-lõikeketta pöörlemissuunale. Järgige masinal suunanoolt!

Tähelepanu! Veepump (18) käivitub ajamimootori (5) sisselülitamisel automaatselt! Sulgurkraaniga (16) saate veevoolu teemant-lõikeketta (14) juurde reguleerida.

12. Käsitsemine/tööjuhised

⚠ TÄHELEPANU!

Monteerige seade enne käikuvõtmist tingimata terviklikult!

12.1 90° lõiked (joon. 13)

1. Lödvendage tiibpolti (c).
2. Seadke nurgapiiraja (13) 90° peale ja pingutage tiibpolt (c) taas kinni.
3. Pingutage tiibpolt (b) kinni, et nurgapiiraja (13) fik-seerida.
4. Lülitage masin sisse-/väljalülitist (2) sisse.
5. Suruge töödetaili vastu piirajat (13), lükake seda koos veerekelguga (6) vastu teemant-lõikeketast (14) ja lõigake korraga täielikult läbi.
6. Lülitage masin taas välja.

12.2 45° diagonaallõige (joon. 13)

1. Lödvendage tiibpolti (c).
2. Seadke nurgapiiraja (13) 45° peale ja pingutage tiibpolt (c) taas kinni.
3. Pingutage tiibpolt (b) kinni, et nurgapiiraja (13) fik-seerida.
4. Teostage lõige punktis „90° lõiked“ kirjeldatud vii-sil.

12.3 Lõikamine püsiva lõikesügavusega (joon. 15, 16)

Selle lõike puhul on lõikepea (4) püsivalt seadistatud.

Töödetail lükatakse koos veerekelguga (6) vastu tee-mant-lõikeketast (14) ja lõigatakse korraga täielikult läbi.

Pöörake lõikamisel tähelepanu mootori võimsusele kohandatud survele!

1. Vabastage tähtkäepidepolt (e) lõikepea-moodulil (4) ja suruge lõikehaara ülespoole.
2. Pange lõigatav töödetail veerekelgule (6) ja seadke paigalseisev lõikeketas (14) ühe täissegmendi-ga lõdvalt vastu töödetaili.
3. Tõmmake töödetaili koos veerekelguga (6) niipalju tagasi, kuni saate teemant-lõikeketast (14) veidi langetada.
4. Fikseerige tähtkäepidepoldiga (e) soovitud löikesügavus.
5. Fikseerige lõikesügavus tähtkäepidepoldiga (f) lõikepea-moodulil (4).

Tähelepanu! Hoidke või vajutage alati juhitavat töödetaili vastu vastavat töödetailipiirajat (7 + 13).

Tähelepanu! Oodake ära, kuni jahutusvesi on lõike-ketta (14) juurde jõudnud.

12.4 Lõikamine fikseerimata lõikesügavusega (joon. 16. 17)

Suuremate lõikesügavuste puhul soovitatakse lõikamise kergendamiseks fikseerimata lõikesügavust. Seejuures koormatakse mootor (5) vähem ja säästetakse teemant-lõikeketast (14).

Selle lõike puhul liigutatakse töödetaili veerekelguga (6) fikseerimata lõikepea all edasi-tagasi. Lõikepead (4) surutakse seejuures parema käega allapoole.

1. Vabastage tähtkäepidepolt (e) lõikepea-moodulil (4) ja suruge lõikehaara ülespoole.
2. Fikseerige tähtkäepidepoldiga (f) soovitud lõike-sügavus.
3. Langetage lõikepea-moodulit (4) koost tee-mant-lõikekettaga.
4. Jätke tähtkäepidepolt (e) vabastatuks.

Tähelepanu! Teemant-lõikeketas (14) peaks olema veerekelgu (6) ülaservast u 3 mm allapoole langetatav. Teemant-lõikeketas ei tohi seejuures veerekelku puudutada.

12.5 Lõikamine lõikepea keeramisseadisega / ee-rungilõiked (joon. 18 - 20)

Vabastage hoobpoldiga (d) lõikepea keeramisseadis ja keerake lõikepea (4) lõpuni 45° peale.

Pingutage hoob taas kinni.

Tähelepanu! Kontrollige piiraja seadistus enne lõike algust üle. Teemant-lõikeketas ei tohi seejuures vee-rekelku puudutada.

Teostage lõige punktis „90° lõiked“ kirjeldatud viisil.

12.6 Teemantlöikeketta vahetamine (joon. 17. 18. 21, 22)

⚠ Tähelepanu!

Tömmake vörgupistik välja.

Ettevaatust!

• Lõikeoht teemant-lõikekettal!
• Kandke teemant-lõikeketta vahetamisel kindaid.
- Kontrollige lõikekettal pöörlemissuunda, ringlemisühtlust ja võimalikke kahjustusi!

1. Tõmmake võrgupistik välja.
2. Vabastage tähtkäepidepolt (e) lõikepea-moodulil (4) ja suruge lõikehaar täiesti üles. Fikseerige lõikehaar tähtkäepidemega (f) lõikepea-moodulil (4) (joon. 17).

3. Vabastage ja eemaldage neli polti saelehe kaitse-kattel (1) ning tömmake kaitsekate maha. Juhis: Veevoolikut ei tule kaitsekattelt vabastada. Klappige kaitsekatet ettevaatlikult alt ülespoole.

4. Hoidke kaasapandud sisekuuskantvõtmega lõikevõlli kinni ja vabastage pingutusmutter lihtvõtmega (sisaldub tarnekomplektis). Vasakkeere! Eemaldage pingutusmutter, rõhuäärik ja ettevaatlikult teemant-lõikeketas (14).

5. Puhastage enne uue teemant-lõikeketta (14) pai-galdamist lõikevõll ja leheäärik lapi või pintsliga. Tähelepanu! Ärge kasutage puhastusvahendeid, mis võivad detaile kahiustada.

Tähelepanu! Toimige uue teemant-lõikeketta sissepanemisel vastupidises järjekorras. Pöörake tähelepanu öigele pöörlemissuunale! (Pange teemant-lõikeketas – NOOLE SUUNAS – käsitsusküljel äärikupesale). Noole suund lõikekettal ja kaitsekattel peavad ühtima.

1. Monteerige saeketta kaitse (1) taas.
2. Kontrollige ringlemisühtlust lastes masinal korraks käivituda ja lülitades selle kohe jälle välja.

Tähelepanu!

• Kivilõikemasinat pole lubatud ilma kaitsekatteta käitada!
• Pöörake tähelepanu lehe kinnitusele, teemant-lõi-keketas ei tohi laperdada.
• Pöörake tähelepanu veevoolikute tugevale kinnitusele kaitsekattel.

13. Töö lõpetamine

⚠ Tähelepanu!

Tömmake vörgupistik välja.

Puhastage masin pärast töö löppu.

Laske vesi iga kord pärast kasutamist välja. Eemaldage selleks sulgurkork (s) vannist (8).

Vanni (8) ja veepumpa (18) tuleb regulaarselt mustusest puhastada, sest vastasel juhul pump ja torustikud ummistuvad ning teemantlöikeketta (14) jahutus pole tagatud.

Loputage vann (8) ja veepump (18) pärast kasutamist puhta veega läbi.

14. Transportimine (joon. 23)

⚠ Tähelepanu!

Tömmake vörgupistik välja.

Järgige kivilõikemasina transportimise võimaldamiseks järgnevat:

• Töstke veerekelk (6) üles ja transportige seda eraldi.
  • Fikseerige lõikepea-moodul (4).
  • Tühjendage veevann (8) ja jahutussüsteem.
• Klappige seisujalad (11) kirjeldatud viisil sisse (joon. 4 - 7) ja kasutage transportimiseks transpordirulle.

15. Elektriühendus

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele. Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad vastama nendele eeskirjadele.

Kahjustunud elektriühendusjuhtmed

Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused.

Põhjusteks on:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.
• Murdekohad ühendusjuhtmete asjatundmatu kinnitamise või vedamise töttu.
• Sisselõikekohad ühendusjuhtmetest ülesõitmise töttu.
• Isolatsioonikahjustused seinapistikupesast väljarebimise töttu.
• Praod isolatsiooni vananemise töttu.

Selliselt kahjustunud elektriühendusjuhtmeid ei tohi kasutada ja need on isolatsioonikahjustuste töttu elu- ohtlikud.

Kontrollige elektriühendusjuhtmeid regulaarselt kahjustuste suhtes. Pöörake tähelepanu sellele, et ülekontrollimisel pole ühendusjuhe vooluvörku ühendatud.

Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult sama tähistusega ühendusjuhtmeid.

Ühenduskaablile trükitud tüübitähis on eeskirjaga ko-hustuslik.

Vahelduvvoolumootor 230 V\~/ 50 Hz

• Vörgupinge 230 V / 50 Hz.
- Võrguühendus ja pikendusjuhe peavad olema 3 soo-nega = P + N + SL. - (1/N/PE).
- Pikendusjuhtmed peavad olema vähemalt 1,5 mm² ristlöikega.
• Vörguühendus kaitstakse kuni 16 A kaitsmega.

16. Hooldus

⚠ Tähelepanu!

Tömmake enne köiki hooldustöid vörgupistik välja.

• Puhastage masin pärast töö löppu.
  • Vahetage ärakulunud löikekettad välja.
  • Vahetage kahjustatud kaitseseadis välja.
• Tolm ja mustus tuleb regulaarselt masinalt eemal-dada. Köige parem on puhastamist läbi viia lapi või pintsliga.
• Kõiki liikuvaid osi tuleb perioodiliste ajavahemike tagant määrida.
• Ärge kasutage plastmassi puhastamiseks söövita- vaid ained.
• Vanni (8) ja jahutusvedeliku pumpa (18) tuleb regulaarselt mustusest puhastada, sest vastasel juhul pole tagatud teemantlöikeketta (14) jahutus.
• Võtke kõik ohutusseadised jälle käiku ja kontrollige üle.
• Hooldus- ja remonditöid tohivad läbi viia ainult spetsialistid.

Ühendused ja remondid

Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.

Küsimuste korra esitage palun järgnevad andmed:

• Mootori vooluliik
  • Masina tüübisildi andmed

Varuosade tellimine

Varuosade tellimisel tuleks edastada järgnevad andmed:

• seadme tüüp
• seadme artiklinumber
• seadme ident-number
  • vajaliku varuosa varuosanumber

Teenindus-informatsioon

Tuleb silmas pidada, et selle toote puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgnevaid osi.

Kuluosad*: teemantlöikekettad, süsiharjad, laua ja löi-kepea juhikud

* ei sisaldu tingimata tarnekomplektis!

Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR-kood.

17. Täiendavad juhised rikkevoolu-kait-selüliti kohta (joon. 25)

Palun järgige allseisvaid tähtsaid juhiseid käikuvõtmise ja ümberkäimise kohta.

Pöörake sellele tähelepanu ka siis, kui annate toote kolmandatele isikutele edasi. Hoidke seetõttu käesolev käsitsusjuhend ülelugemiseks alles.

Ohutusjuhised!

• Ohutus- ja heakskiidu alastel põhjustel (CE) pole toote omavoliline ümberehitamine ja/või muutmine lubatud. Ärge võtke toodet kunagi lahti.
• Toode ei sobi laste kätte. Lapsed ei suuda elektriliste seadmetega ümberkäimisega seonduvaid ohte hinnata. Olge seetöttu laste kohalolu korral äärmiselt ettevaatlik.
• Toote ülesehitus vastab kaitseklassile 1. Pingeallikana tohib kasutada ainult kohaliku varustusvõrgu nõuetekohast kaitsejuhiga võrgupistikupesa (230V\~/50Hz).
• Kommertsrajatistes tuleb järgida kommertskutseühingute liidu önnetuste ennetamise eeskirju elektriliste seadmete ja käitusvahendite kohta.
• Koolides, kutseõppeasutustes, hobi- ja eneseabitöökodades peab koolitatud personal teostama vas-tutavana toote käituse järelevalvet.
• Käige tootega ettevaatlikult ümber. Tõugete, lõökide või väikeselt kõrguselt kukkumise korral saab see kahjustada.
• Ärge kasutage kunagi toodet, kui see viiakse külmast sooja ruumi. Seejuures tekkiv kondensvesi vöib teatud tingimustel toote hävitada.
• Laske tootel enne vörgupingega ühendamist esmalt toatemperatuurile soojeneda. See vöib kesta teatud oludes mitu tundi.
• Ärge haarake tootest niiskete või märgade kätega kinni.
• Pidage silmas, et toote isolatsioon pole kahjustatud ega hävinud.
• Kui seadet ei võeta pikemat aega käiku, siis lahu-tage see võrgupinge küljest, tõmmake see pistiku-pesast välja.
• Vältige ülespanekukohas või transportimisel järgnevaid ümbrustingimusi:
  Märg või liiga kõrge õhuniiskus. Äärmuslik külm või kuumus. Tolm või põlemisvõimelised gaasid, aurud või lahustid. Tugevad vibratsioonid.
  Tugevad magnetväljad nagu masinate või valjuhääl- dite läheduses.

Rikkevoolu-kaitselüliti käikuvõtmine:

• Rikkevoolu-kaitselülii on varustatud kontrollklah-viga.
  Talitlus tuleks iga kord enne käikuvõtmist ja regu- laarsete intervallide (min 1x nädalas) üle kontrollida.
• Kui rikkevoolu-kaitselüliti ei peaks selle kontrolli käigus nõuetekohaselt välja lülitama, siis inimeste kaitse puudub! Seade tuleb siis viivitamatult välja vahetada!
• Käesoleva kasutusjuhendi eiramisest põhjustatud kahjude korral kaotab garantiinõue kehtivuse. Me ei vastuta järgkahjude eest.
• Kontrollige iga kord enne kasutamist toodet kahjustuste suhtes! Kui tuvastate kahjustusi, siis ei tohi toodet vörgupinge külge ühendada!
• Seade on pärast oranži Reset-klahvi vajutamist käitusvalmis. Palun kontrollige enne käitust punase Test-klahvi kaudu vallandumist.
• Pistke rikkevoolu-kaitselüliti pistikupessa.
  • Vajutage oranži Reset-klahvi.
• Käitusvalmiduse kohta ilmub aknasse punane sümbol.
• Vajutage punast Test-klahvi. Seejuures simuleeri-takse rikkevoolu.
• Nõuetekohase talitluse korral lahutab kaitselüliiti tarbija võrgust. Seda näidatakse aknas punase sümboli kustumise kaudu.
• Ainult nõuetekohase talitluse korral on olemas inimeste ja loomade kaitse.
• Käitamiseks tuleb uuesti Reset-klahvi vajutada.
  • Nüüd saab tarbija sisse pista.

Tehnilised andmed:
Vallandumis-rikkevool < 30 mA

Vooluvarustus 230 - 240 V~ / 50 Hz
Koormatavus	16 A (3680 W)
Pooluste arv	2-pooluseliselt lülitatud
Eelkaitse	16 A
Kaitseliik	IP54
Mõõtmed	126 x 50 x 88 mm

Sihtotstarbekohane kasutus!

Nullpingevallandusega mobiilne rikkevoolu-kaitselüliti on välja töötatud märglihvimismasina ja sarnaste majapidamises kasutatavate elektriliste tarbijate jaoks.

See ühendatakse vörgutoite ja tarbija vahele ning pakub seega optimaalset kaitset pinget juhtivate osade puudutamise ja masina taaskäivitumise eest pärast pinge taastumist.

- Käitage masinat alati kaasapandud rikkevoolu-kait-selülitiga.

18. Utiliseerimine ja taaskäitlus

Juhised pakendi kohta

Pakendusmaterjalid on taaskäideldavad. Palun utiliseerige pakendid keskkonnasõbralikult.

Juhised elektri- ja elektroonikaseadmete seaduse (ElektroG) kohta

Elektri- ja elektroonikaseadmed ei kuulu olmeprügisse, vaid tuleb suunata eraldi kogumisse või utiliseerimisse!

• Vanad patareid või akud, mis pole püsivalt vanaseadmesse paigaldatud, tuleb enne äraandmist purustamata välja võtta! Nende utiliseerimist reguleeritakse patareiseadusega.
• Elektri- ja elektroonikaseadmete omanikud või kasutajad on seadusega kohustatud need kasutuse lõpus tagastama.
• Lõppkasutaja kannab omavastutust utiliseeritava vanaseadmel isikupõhiste andmete kustutamise eest!
• Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utiliseerida olmeprügi kaudu.

• Vanad elektri- ja elektroonikaseadmed saab järgnevates kohtades tasuta ära anda:

• Avalik-õiguslikud utiliseerimis- või kogumispunk-tid (nt kommunaalsed toormejaamad).

• Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko-hustatud või pakuvad seda vabatahtlikult.
• Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle ta-suta ära anda või enda läheduses teise volitatud kogumispunkti suunata.
• Tootja ja levitaja edasised täiendavad tagasivõt-mistingimused saate teada vastavast klienditeenindusest.

- Tootja poolt eramajapidamisse uue elektriseadme kohaletarnimise korral võib see anda lõppkasutaja järelepärimisel korralduse vana elektriseade tasuta ära viia. Võtke selleks ühendust tootja klienditeenindusega.

- Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesriikides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida vanade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded.

1. Rikete kõrvaldamine

Rike Võimalik põhjus Abinõu
Teemantlöikeketas vabaneb pärast mootori väljalülitamist	Kinnitusmutter liige nõrgalt kinni pingutatud	Pingutage kinnitusmutter kinni
Mootor ei käivitu	Võrgukaitse rivist väljas Kontrollige	võrgukaitset
	Pikendusjuhe defektne Vahetage	pikendusjuhe
	Ühendused mootoril või lülitil pole korras	Laske elektrikul kontrollida
	Mootor või lüliti defektne Laske elektrikul kontrollida
Mootor puudub võimsus	Pikendusjuhtme ristlöige ebapiisav	Vt elektrilist ühendamist, kaitse rakendub
	Ülekoormus Kontrollige tööriista
	Teemant-lõikeketas on nüri Vahetage teemant-lõikeketas uue vastu välja
Mootor lülitub käituse ajal välja	Mootor lülitub ülekoormuse, nt liiga kõrge lõikesurve tõttu välja	Oodake, kuni mootor on maha jahtunud (5-10 minutit), siis lülitage uuesti sisse
Pump seiskub	Pump lülitub ülekoormuse, nt tugeva määrdumise tõttu välja	Seisake masin kohe. Puhastage pump ja käivitage u 5-10 minuti pärast masin taas. Tähelepanu! Ärge lõigake mitte mingil juhul kuivalt!
Lõike kulg pole optimaalne	Lõikeketast koormatakse liiga tugevasti	Kasutage sobivat lõikeketast, vähendage lõikesurvet
	Teemant-segmentid on liiga nürid	Teritage lõikeketas
	Lõikeketas on liiga vähese jahutusvee tõttu üle kuumenenud	Optimeerige jahutusvee pealevoolu

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja köik õigused garantiile nimetatud vigade töttu. Öige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskölbmatuks materjali- või tootmisvea töttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.

Garantija LV
