BEDIENUNGSANLEITUNG HSM3500 SCHEPPACH

Art.Nr. 5906709901 / 59067089969 AusgabeNr. 5906709901_0002 Rev.Nr. 10/04/2025 HSM3500

SteintrennmaschineOriginalbetriebsanleitung

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft! Made in P.R.C.www.scheppach.com

Erklärung der Symbole auf dem Gerät Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen. Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Schutzhandschuhe tragen! Augenschutz tragen! Gehörschutz tragen! Staubschutz tragen! Nicht in die laufende Trennscheibe greifen! m Achtung! In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betre󰀨en, mit diesem Zeichen versehen. Das Produkt entspricht den geltenden europäischen Richtlinien. Das Produkt entspricht den geltenden serbischen Richtlinien.www.scheppach.com

17. Zusätzliche Hinweise für Fehlerstromschutzschalter (Abb. 25) ....................... 18

18. Entsorgung und Wiederverwertung .................................................................. 20

Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschrif- ten Ihres Landes sind die für den Betrieb von bauglei- chen Maschinen allgemein anerkannten technischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schä- den, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

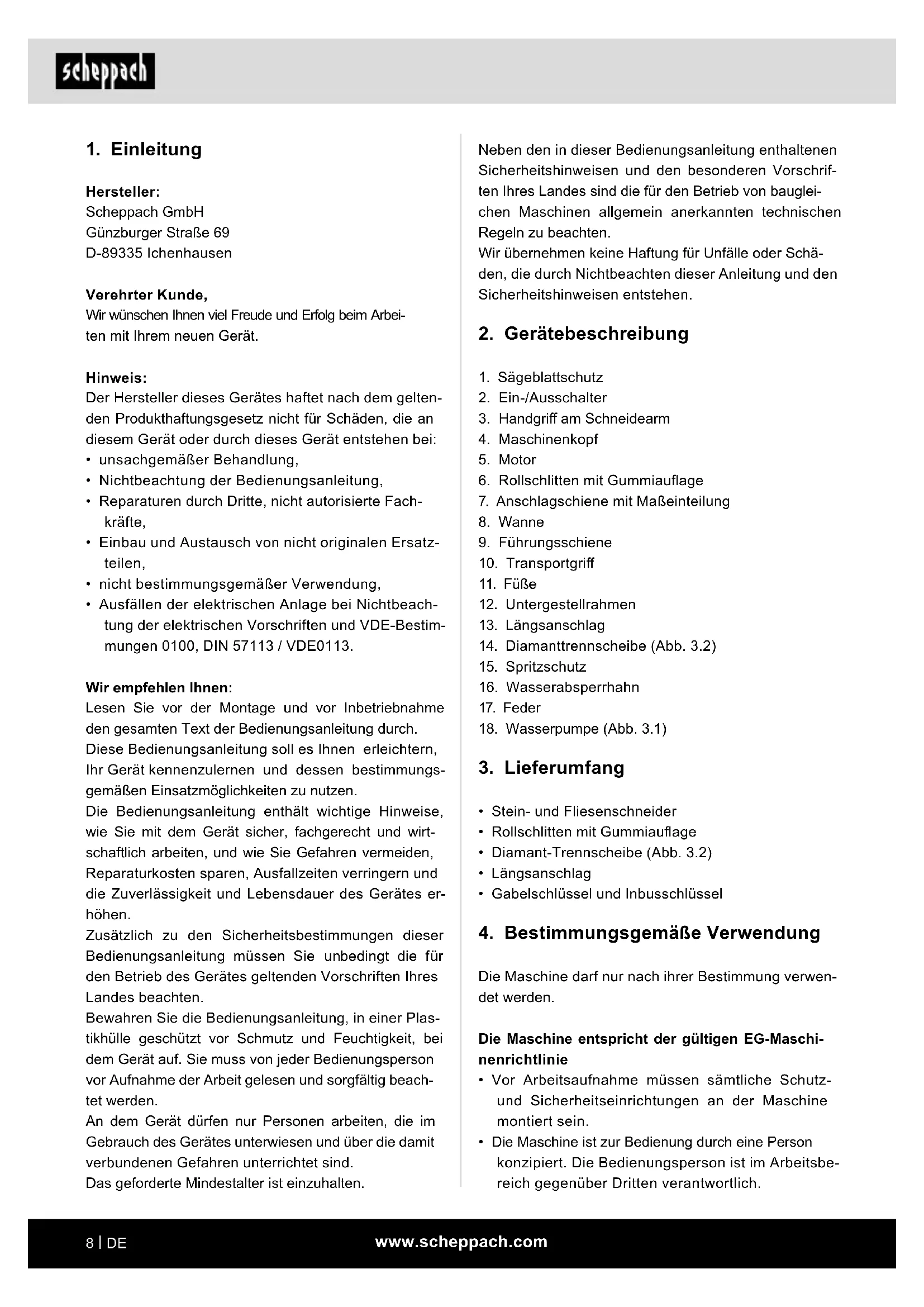

2. Gerätebeschreibung

6. Rollschlitten mit Gummiauage

7. Anschlagschiene mit Maßeinteilung

12. Untergestellrahmen

14. Diamanttrennscheibe (Abb. 3.2)

16. Wasserabsperrhahn

18. Wasserpumpe (Abb. 3.1)

• Stein- und Fliesenschneider

• Rollschlitten mit Gummiauage

• Gabelschlüssel und Inbusschlüssel

4. Bestimmungsgemäße Verwendung

Die Maschine darf nur nach ihrer Bestimmung verwen- det werden. Die Maschine entspricht der gültigen EG-Maschi- nenrichtlinie

• Vor Arbeitsaufnahme müssen sämtliche Schutz- und Sicherheitseinrichtungen an der Maschine montiert sein.

• Die Maschine ist zur Bedienung durch eine Person konzipiert. Die Bedienungsperson ist im Arbeitsbe- reich gegenüber Dritten verantwortlich.

Hersteller: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde, Wir wünschen Ihnen viel Freude und Erfolg beim Arbei- ten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gelten- den Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanleitung,

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte,

• Einbau und Austausch von nicht originalen Ersatz- teilen,

• nicht bestimmungsgemäßer Verwendung,

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Bestim- mungen 0100, DIN 57113 / VDE0113. Wir empfehlen Ihnen: Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungs- gemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirt- schaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes er- höhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plas- tikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beach- tet werden. An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten.www.scheppach.com

Bitte beachten Sie, dass unsere Geräte bestimmungs- gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Sicherheitshinweise

Das Arbeiten mit dem Stein- und Fliesenschneider kann gefährlich sein, wenn sichere und richtige Ar- beitsverfahren nicht befolgt werden. Wie bei allen Ma- schinen birgt das Arbeiten mit dem Produkt bestimmte Gefahren in sich. Arbeiten an der Maschine mit Res- pekt und Vorsicht verringert die Verletzungsgefahr beträchtlich. Wenn die üblichen Sicherheitsmaßnah- men unbeachtet bleiben, kann dies zu Verletzungen der Bedienungsperson führen. Sicherheitsausrüstung wie Schutzvorrichtungen Schutzbrillen, Staubmasken und Gehörschutz können mögliche Verletzungsgefah- ren verringern. Der beste Schutz kann jedoch falsche Einschätzung, Sorglosigkeit oder Unachtsamkeit nicht wettmachen. Verwenden Sie immer Ihren gesunden Menschenverstand und Vorsicht in der Werkstatt. Wenn sich ein Vorgang gefährlich anfühlt, versuchen Sie es nicht. Überlegen Sie eine alternative Vorge- hensweise, die sich sicherer anfühlt. Denken Sie dar- an: Ihre körperliche Unversehrtheit ist Ihre persönliche Verantwortung. Diese Maschine wurde für bestimmte Arbeiten konzipiert. Wir empfehlen dringend, die Maschine nicht zu verän- dern und sie nicht für Anwendungsbereiche einzuset- zen, für die sie nicht konstruiert wurde. Wenn Sie sich nicht sicher sind, fragen Sie erst Ihren Händler, bevor Sie mit dem Produkt arbeiten. Warnung: Das Nichtbefolgen dieser Vorschriften kann zu ernsthaften Verletzungen führen. Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verlet- zungs- und Brandgefahr folgende grundsätzlichen Sicherheitsmaßnahmen zu beachten. Lesen und be- achten Sie diese Hinweise, bevor Sie das Gerät be- nutzen.

1. Halten Sie Ihren Arbeitsbereich in Ordnung

Unordnung im Arbeitsbereich ergibt Unfallgefahr.

2. Berücksichtigen Sie Umgebungseinüsse

Setzen Sie Elektrowerkzeuge nicht dem Regen aus. Benützen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung.

• Alle Sicherheits- und Gefahrenhinweise an der Ma- schine beachten.

• Alle Sicherheits- und Gefahrenhinweise an der Ma- schine vollzählig in lesbarem Zustand halten.

• Die Maschine ist mit dem angebotenen Werkzeug und Zubehör ausschließlich zum Trennen von Fliesen und Betonsteinen bis 110 mm Schnitthöhe konzipiert. Das Schneiden von Metall und Holz ist nicht erlaubt.

• Die Maximal- und Minimalabmessung der zu be- arbeitenden Werkstücke nicht über-/unterschreiten.

• Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und ge- fahrenbewusst unter Beachtung der Bedienungs- anleitung benutzen! Insbesondere Störungen, die die Sicherheit beeinträchtigen können, umgehend beseitigen (lassen)!

• Die Sicherheits-, Arbeits- und Wartungsvorschrif- ten des Herstellers sowie die in den Technischen Daten angegebenen Abmessungen müssen einge- halten werden.

• Die zutre󰀨enden Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheits- technischen Regeln müssen beachtet werden.

• Die Maschine darf nur von Personen genutzt, ge- wartet oder repariert werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächti- ge Veränderungen an der Maschine schließen ei- ne Haftung des Herstellers für daraus resultierende Schäden aus.

• Die Maschine darf nur mit Originalzubehör und Ori- ginalwerkzeugen des Herstellers genutzt werden. Trotz bestimmungsgemäßer Verwendung können be- stimmte Restrisikofaktoren nicht vollständig ausge- räumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Punkte auftreten:

• Eingreifen in die laufende Diamanttrennscheibe.

• Berührung der Diamanttrennscheibe im nicht ab- gedeckten Bereich.

• Herausschleudern von Werkstücken und Werk- stückteilen.

• Herausschleudern eines fehlerhaften Diamantauf- satzes der Trennscheibe.

• Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes.

• Verletzungen des Auges bei Nichtverwendung des Augenschutzes Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schä- den haftet der Hersteller nicht; das Risiko dafür trägt allein der Benutzer.www.scheppach.com

Befolgen Sie die Wartungsvorschriften und die Hinweise für Werkzeugwechsel. Kontrollieren Sie regelmäßig den Stecker und das Kabel, und lassen Sie diese bei Beschädigung von einem an- erkannten Fachmann erneuern. Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie beschädigte. Halten Sie Handgri󰀨e trocken und frei von Öl und Fett.

14. Ziehen Sie den Netzstecker

Bei Nichtgebrauch, vor der Wartung und beim Werkzeugwechsel, wie zum Beispiel Sägeblatt, Bohrer und Maschinenwerkzeugen aller Art.

15. Lassen Sie keine Werkzeugschlüssel stecken

Überprüfen Sie vor dem Einschalten, dass die Schlüssel und Einstellwerkzeuge entfernt sind.

16. Vermeiden Sie unbeabsichtigten Anlauf

Tragen Sie keine an das Stromnetz angeschlos- senen Werkzeuge mit dem Finger am Schalter. Vergewissern Sie sich, dass der Schalter beim Anschluss an das Stromnetz ausgeschaltet ist.

17. Verlängerungskabel im Freien

Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlänge- rungskabel.

18. Seien Sie stets aufmerksam

Beobachten Sie Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie das Werkzeug nicht, wenn Sie unkonzentriert sind.

19. Kontrollieren Sie Ihr Gerät auf Beschädigungen

Vor weiterem Gebrauch des Werkzeugs die Schutzeinrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungs- gemäße Funktion überprüfen. Überprüfen Sie, ob die Funktion beweglicher Teile in Ordnung ist, ob sie nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen des Gerätes zu gewährleisten. Beschädigte Schutzvorrichtungen und Teile sollen sachgemäß durch eine Kundendienstwerkstatt re- pariert oder ausgewechselt werden, soweit nichts anderes in den Betriebsanleitungen angegeben ist. Beschädigte Schalter müssen bei einer Kun- dendienstwerkstatt ersetzt werden. Benützen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt.

Zu Ihrer eigenen Sicherheit, benützen Sie nur Zu- behör und Zusatzgeräte, die in der Bedienungsan- leitung angegeben oder vom Werkzeug-Hersteller empfohlen oder angegeben werden. Sorgen Sie für gute Beleuchtung. Benützen Sie Elektrowerkzeuge nicht in der Nähe von brennba- ren Flüssigkeiten oder Gasen.

3. Schützen Sie sich vor elektrischem Schlag

Vermeiden Sie Körperberührung mit geerdeten Teilen, zum Beispiel Rohren, Heizkörpern, Her- den, Kühlschränken.

4. Halten Sie Kinder fern!

Lassen Sie andere Personen nicht das Werkzeug oder Kabel berühren, halten Sie sie von Ihrem Arbeitsbereich fern.

5. Bewahren Sie Ihre Werkzeuge sicher auf

Unbenutzte Werkzeuge sollten in trockenem, ver- schlossenem Raum und für Kinder nicht erreich- bar aufbewahrt werden.

6. Überlasten Sie Ihre Werkzeuge nicht

Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.

7. Benützen Sie das richtige Werkzeug

Verwenden Sie keine zu schwachen Werkzeuge oder Vorsatzgeräte für schwere Arbeiten. Benüt- zen Sie Werkzeuge nicht für Zwecke und Arbeiten, wofür Sie nicht bestimmt sind; zum Beispiel benüt- zen Sie keine Handkreissäge, um Bäume zu fällen oder Äste zu schneiden.

8. Tragen Sie geeignete Arbeitskleidung

Tragen Sie keine weite Kleidung oder Schmuck. Sie können von beweglichen Teilen erfasst wer- den. Bei Arbeiten im Freien sind Gummihandschu- he und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren an Haarnetz.

9. Benützen Sie eine Schutzbrille

Verwenden Sie eine Atemmaske bei stauberzeu- genden Arbeiten.

10. Zweckentfremden Sie nicht das Kabel

Tragen Sie das Werkzeug nicht am Kabel, und benützen Sie es nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

11. Sichern Sie das Werkstück

Benützen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten als mit ihrer Hand und ermög- licht die Bedienung der Maschine mit beiden Händen.

12. Überdehnen Sie nicht Ihren Standbereich

Vermeiden Sie unnormale Körperhaltung. Sorgen Sie für sicheren Stand, und halten Sie jederzeit das Gleichgewicht.

13. Pegen Sie Ihre Werkzeuge mit Sorgfalt

Halten Sie Ihre Werkzeuge scharf und sauber, um gut und sicher zu arbeiten.www.scheppach.com

• Verwenden Sie nur Trennscheiben, deren Drehzahl min. 3000 min

• Auswahl der Trennscheibe: Wählen Sie die Dia- mant-Trennscheibe entsprechend dem zu schnei- denden Material aus.

• Montieren der Trennscheibe: Überprüfen Sie vor Einbau der Trennscheibe die Spindel, die Spin- delmutter und die Flansche auf Beschädigungen, Abnutzung oder lockeren Sitz. Wechseln Sie be- schädigte oder abgenutzte Teile sofort aus.

• Drehrichtung der Trennscheibe: Überprüfen Sie den Richtungspfeil auf der Trennscheibe, die Pfeil- richtung muss mit der Drehrichtung der Motorwelle übereinstimmen.

• Trennscheibenspindel Vergewissern Sie sich, dass der Durchmesser des Loches in der Trennscheibe mit dem Durchmesser der Trennscheibenspindel an der Maschine übereinstimmt.

• Trennscheibenschutz: Betreiben Sie den Stein- und Fliesenschneider nur mit ordnungsgemäß ange- brachtem und eingestelltem Trennscheibenschutz.

• Trennscheibengeschwindigkeit: Überschreiten Sie nicht die sichere Betriebsgeschwindigkeit der Trennscheibe.

• Schleifen mit der Trennscheibe: Versuchen Sie nicht, die Trennscheibe für Schleifarbeiten zu verwenden, um z.B. die Kante einer geschnittenen Fliese abzu- schleifen. Führen Sie ebenso keine Radius- oder Rundschnitte durch. Diese Fliesenschneidemaschi- ne ist nur für den Hausgebrauch geeignet.

• Stoppzeit der Trennscheibe: Die Trennscheibe benö- tigt 20 Sekunden, bis sie nach dem Abschalten zum Stillstand gekommen ist. Warten Sie den völligen Stillstand der Trennscheibe ab, ziehen Sie dann den Netzstecker aus der Steckdose und berühren Sie dann erst, falls notwendig, die Trennscheibe der Maschine.

• Vermeiden Sie jegliches Berühren der rotierenden Trennscheibe, während sich die Maschine in Be- trieb bendet.

• Das Elektrowerkzeug ist niemals ohne den mitgelie- ferten PRCD-Stecker zu verwenden.

• Wasser von elektrischen Teilen des Werkzeuges und von Personen im Arbeitsbereich fernhalten!

• Bei Beschädigung des Steckers oder der An- schlussleitung müssen diese vom Hersteller oder seinem autorisierten Kundendienst ersetzt werden.

• Technische Änderungen, die zur Veränderung der Eigenschaften führen (z.B. Drehzahl) dürfen nur vom Hersteller durchgeführt werden um den Anforderun- gen der Schutzbestimmungen gerecht zu werden.

• Bewahren Sie die Sicherheitshinweise gut auf. Der Gebrauch anderer als der in der Bedienungs- anleitung oder im Katalog empfohlenen Einsatz- werkzeuge oder Zubehöre kann eine persönliche Verletzungsgefahr für Sie bedeuten.

21. Reparaturen nur vom Elektrofachmann

Dieses Elektrowerkzeug entspricht den einschlä- gigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, andernfalls können Unfälle für den Betrei- ber entstehen.

22. Schließen Sie die Staubabsaug-Einrichtung an

Wenn Vorrichtungen zum Anschluss von Staubab- saugeinrichtungen vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und benutzt werden. m WARNUNG! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen akti- ve oder passive medizinische Implantate beeinträch- tigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Her- steller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird. Bewahren Sie die Sicherheitshinweise gut auf. SPEZIELLE SICHERHEITSHINWEISE Achtung! Dieser Stein- und Fliesenschneider ist für Nassschneiden konstruiert. Die Masche darf mit einer nicht segmentierten Diamanttrennscheibe betrieben werden.

• Nasse Hände: Berühren Sie die elektrischen Kom- ponenten der Maschine (z.B. Schalter) nicht mit nassen Händen.

• Steckverbindungen: Alle Steckverbindungen müs- sen sich an einem trockenen Ort benden und dür- fen nicht auf dem Boden auiegen.

• Kühlung der Trennscheibe: Stellen Sie sicher, dass die Trennscheibe während des kompletten Schnei- devorgangs mit Wasser gekühlt wird.

• Trockenschneiden: Führen Sie niemals Trocken- schnitte durch mit Trennscheiben, die für Nass- schneiden konstruiert sind.

• Staubschutz: Tragen Sie beim Schneiden von Flie- sen stets eine Staubschutzmaske.

• Diamant-Trennscheiben: Schieben Sie die Fliese nicht schneller in die Maschine, als sie durch die Trennscheibe geschnitten werden kann.www.scheppach.com

• Tauschen Sie fehlerhafte Diamant-Trennscheiben sofort aus. Deformierte oder rissige Trennscheiben dürfen nicht verwendet werden.

• Verwenden Sie nur die vom Hersteller empfohlenen Diamant-Trennscheiben, die EN 13236 entspre- chen. Die Verwendung von Sägeblättern ist unter- sagt.

• Achten Sie darauf, dass für den zu schneidenden Werksto󰀨 die geeignete Diamant-Trennscheibe aus- gewählt wird.

• Benutzen Sie die Steintrennmaschine nicht ohne Schutzvorrichtungen.

• Zum Beheben von Störungen oder Entfernen einge- klemmter Werkstücke, Maschine immer ausschal- ten und den Netzstecker ziehen. Entfernen Sie erst danach das verkeilte Werkstück.

• Schützen Sie die Diamant-Trennscheibe vor Schlag und Stoß. Setzen Sie es keinem seitlichen Druck aus.

• Belasten Sie das Gerät nicht so weit, dass es zum Stillstand kommt.

• Tragen Sie geeignete persönliche Schutzausrüs- tung (PSA). - Gehörschutz zur Verminderung des Risikos, schwerhörig zu werden. Achtung! Lärm kann gesundheitsschädlich sein. Wenn der zulässige Geräuschpegel von 80 dB(A) überschritten wird, muss ein Ohren- schutz getragen werden. - Atemschutz zur Verminderung des Risikos, ge- fährlichen Staub einzuatmen. - Augenschutz zur Verminderung des Risikos, das die Augen beschädigt werden. - Handschuhe beim Hantieren mit rauen Werkstof- fen und beim Arbeiten im Freien ist rutschfestes Schuhwerk empfehlenswert.

• Diamant-Trennscheiben müssen immer praktikabel in einem Behältnis getragen werden.

• Diese Maschine darf nur von Personen betrieben werden, die im Umgang mit Steintrennmaschinen vertraut sind.

• Fehler in der Maschine, einschließlich aller Abde- ckungen und Schutzvorrichtungen, sind, sobald sie entdeckt werden, der für die Sicherheit verantwort- lichen Person zu melden.

• Lassen Sie das Gerät nicht unbeaufsichtigt laufen. WEITERE SICHERHEITSHINWEISE Lesen Sie alle Anweisungen vor der Inbetriebnahme dieses Produktes! Spezielle Sicherheitshinweise für Steintrennma- schinen

• Vor dem Gebrauch, die Steintrennmaschine auf eine ebene und trittfeste Arbeitsäche aufstellen. Sorgen Sie für ausreichende Bewegungsfreiheit.

• Um eine Staubgefährdung zu vermeiden, darf die Maschine ausschließlich nur im Nassbereich ein- gesetzt werden.

• Füllen Sie vor dem Arbeiten die Wanne immer mit Wasser auf.

• Die Maschine darf nur in ausreichend belüfteten Räumen betrieben werden. Achtung! Den Motor niemals in geschlossenen oder beengten Räumlichkeiten laufen lassen. Die Abga- se enthalten giftiges Kohlenmonoxid!

• Schalten Sie das Gerät grundsätzlich vor Material- kontakt ein.

• Für diese Steintrennmaschine gelten die erhöhten Sicherheitsvorschriften für den Nassbetrieb. Es sind alle Schutzmaßnahmen gegen erhöhte Berüh- rungsspannungen anzuwenden.

• Elektrische Leitungen dürfen nicht mit Wasser oder Wassernebel in Berührung kommen.

• Prüfen Sie vor Arbeitsbeginn Gerät und Netzkabel auf Beschädigungen.

• Kontrollieren Sie, ob bewegliche Geräteteile ein- wandfrei funktionieren und nicht klemmen und ob keine Teile beschädigt sind.

• Die Netzspannung muss mit den Angaben auf dem Typenschild der Maschine übereinstimmen.

• Verwenden Sie im Freien nur dafür zugelassene Verlängerungskabel.

• Bei der Verwendung einer Kabeltrommel Kabel ganz abwickeln, um Kabelerwärmung zu vermeiden.

• Beim Arbeiten im Außenbereich muss die Steckdose mit Fehlerstrom – Schutzschalter ausgerüstet sein.

• Beachten Sie die Motor- und Diamant-Trennschei- ben-Drehrichtung.

• Trennen Sie immer nur ein Werkstück.

• Die Schnittbahn muss oben und unten frei von Hin- dernissen sein.

• Achten Sie darauf, dass Sie die Abschnitte seitlich von der Trennscheibe entfernen können, um nicht erfasst zu werden.

• Arbeiten Sie nur mit Diamant-Trennscheiben die ausschließlich für den Nassschnitt geeignet sind.

• Verwenden Sie Diamant-Trennscheiben in der rich- tigen Größe.

• Halten Sie Hände, Finger und Arme von der rotie- renden Trennscheibe fern. Halten Sie immer ausrei- chend Abstand zur Diamant-Trennscheibe.www.scheppach.com

• Verletzungsgefahr für Finger und Hände beim Trennscheibenwechsel. Geeignete Arbeitshand- schuhe tragen.

• Verletzungsgefahr beim Einschalten der Maschine durch die anlaufende Trennscheibe.

• Gefährdung durch Strom, bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.

• Gefährdung der Gesundheit durch die laufende Trennscheibe bei langem Kopfhaar und loser Klei- dung. Persönliche Schutzausrüstung wie Haarnetz und eng anliegende Arbeitskleidung tragen.

• Des Weiteren können trotz aller getro󰀨enen Vorkeh- rungen nicht o󰀨ensichtliche Restrisiken bestehen.

• Restrisiken können minimiert werden wenn die „Si- cherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Bedienungsanleitung ins- gesamt beachtet werden.

Baumaße L x B x H 1150 x 520 x 1210 mm Schneidetisch 535 x 430 mm Diamantrennscheibe ø 360 mm Bohrung ø 25,4 mm Drehzahl 2800 1/min Gewicht 72 kg Schnittlänge max. 700 mm Schnitthöhe 90° max. 110 mm Schnitthöhe 45° max. 72 mm Motor 230 V~ / 50 Hz Aufnahmeleistung 2200 W Betriebsart* S6 40% Isoliersto󰀨klasse B Schutzart IP54 Technische Änderungen vorbehalten! *Betriebsart – S6 40% Die Betriebsart S6 ist ein ununterbrochener perio- discher Betrieb. Der Betrieb setzt sich aus einer An- laufzeit, einer Zeit mit konstanter Belastung und einer Leerlaufzeit zusammen. Die Spieldauer beträgt 10 min, die relative Einschaltdauer beträgt 40% der Spieldauer. Arbeitsplatz Um das Risiko von Verletzungen, Maschinenschaden, Feuer und Schock auszuschließen, vergewissern Sie sich, dass Ihr Arbeitsplatz

• vor Feuchtigkeit, Nässe und Regen geschützt ist,

• frei von entammbaren Gasen und Flüssigkeiten ist,

• kindersicher ist – verwenden Sie Vorhängeschlös- ser und Hauptschalter, wenn die Maschine nicht in Betrieb ist;

• sauber und leer ist,

• gut belüftet und beleuchtet ist. Die Bedienungsperson Gesunder Menschenverstand und Vorsicht sind Fakto- ren, die nicht in eine Maschine eingebaut werden kön- nen. Diese Faktoren obliegen der Bedienungsperson. Bitte denken Sie daran:

• Verhindern Sie Körperkontakt mit geerdeten Ober- ächen wie Rohre oder Radiatoren.

• Seien Sie wachsam. Arbeiten Sie nicht an der Ma- schine, wenn Sie müde sind.

• Bedienen Sie das Produkt nicht unter Einuss von Alkohol oder Drogen.

• Lesen Sie die Warnhinweise, um zu bestimmen, ob Ihr Urteilsvermögen oder Ihre Reexe beeinträchtigt sein könnten.

• Tragen Sie keine lose Kleidung oder Schmuck, die sich in rotierenden Teilen verfangen könnten.

• Rutschfestes Schuhwerk ist empfohlen.

• Schützen Sie langes Haar durch geeignete Mittel.

• Tragen Sie Augen- und Ohrenschutz. Tragen Sie immer: - ANSI- zugelassene Staubmasken. - Gehörschutz.

• Halten Sie zu jeder Zeit Ihr Gleichgewicht.

• Strecken Sie sich nicht über die laufende Maschinen. Restrisiken Die Maschine ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Verletzungsgefahr für Finger und Hände durch das laufende Werkzeug bei unsachgemäßer Führung des Werkstückes.

• Gefährdung der Gesundheit durch Staub. Unbe- dingt persönliche Schutzausrüstungen wie Augen- schutz tragen.

• Verletzungen durch defekte Diamanttrennscheibe. Die Diamanttrennscheibe regelmäßig auf Unver- sehrtheit überprüfen.www.scheppach.com

Gefährliche elektrische Spannung Vorsicht! Schalten Sie vor jedem Eingri󰀨 am Fliesen- schneidmaschine die Stromzufuhr aus. Gefährdung durch plötzlichen Start Vorsicht! Die Fliesenschneidmaschine kann nach ei- nem Stromausfall plötzlich neu starten. Rissige Diamantscheiben auswechseln.

• Lernen Sie Ihre Maschine kennen. Machen Sie sich vertraut mit ihrer Anwendung und ihren Beschrän- kungen, aber auch mit den spezischen potenziel- len Gefahren.

• Überprüfen Sie die Maschine sorgfältig auf Schä- den, um sicherzugehen, dass Sie die vorgesehene Leistung erbringen kann. Im Zweifelsfall sollte das betre󰀨ende Teil ausgetauscht werden.

• Vergewissern Sie sich, dass der Schalter auf AUS steht, bevor Sie den Stecker in die Steckdose stecken.

• Vergewissern Sie sich, dass die Maschine gereinigt und sachgemäß geschmiert wurde.

• Überprüfen Sie die Maschine vor Inbetriebnahme auf beschädigte Teile und stellen Sie fest, ob diese Teile fachgerecht funktionieren und ihre vorgese- hene Funktion erfüllen.

• Überprüfen Sie die Ausrichtung aller beweglichen Teile, aller Befestigungsteile, und alle anderen Be- dingungen, die den ordentlichen Betrieb beeinträch- tigen könnten. Jedes beschädigte Teil sollte sofort durch einen Fachmann repariert oder ausgetauscht werden.

• Verwenden Sie die Maschine nicht, wenn sich ein Schalter nicht richtig ein- und ausschalten lässt.

• Maschine auf ebenen, rutschfesten Boden stellen.

• Prüfen Sie, ob die Spannung auf dem Datenschild mit der vorhandenen Spannung übereinstimmt, da- nach erst den Stecker ans Stromnetz anschließen.

• Vor dem Einschalten muss die Trennscheibe frei laufen können. Achtung: Trennscheibe muss immer mit Wasser ge- kühlt werden. Achtung: Trennscheibe läuft nach. Trennscheibe nicht durch seitlichen Druck abbremsen.

• Bei normalem Gebrauch kann das Motorgehäuse heiß werden. Geräuschkennwerte Das Geräusch am Arbeitsplatz kann 85 dB (A) über- schreiten. In diesem Fall sind Schallschutzmaß- nahmen für den Benutzer erforderlich (Gehörschutz tragen!). Schall-Leistungspegel in dB Schalldruck L

72 dB Schallleistung L

82 dB Messunsicherheit K

m ACHTUNG! Gerät und Verpackungsmaterial sind kein Kinder- spielzeug! Kinder dürfen nicht mit Kunststo󰀨beu- teln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Ö󰀨nen Sie die Verpackung und nehmen Sie das Ge- rät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Ver- packungs-/ und Transportsicherungen (falls vorhan- den).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

• Machen Sie sich vor dem Einsatz anhand der Bedie- nungsanleitung mit dem Produkt vertraut.

• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.

• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Produkts an.

8. Vor Inbetriebnahme

Vor der Benutzung der Trennschneider die im vorlie- genden Handbuch enthaltenen Anweisungen aufmerk- sam lesen. Gebrauchsanweisung lesen: Lesen Sie die Gebrauchsanleitung sorgfältig durch, bevor Sie den Fliesenschneidmaschine aufstellen, in Betrieb nehmen oder Eingri󰀨e daran vornehmen.www.scheppach.com

Achtung! Die Wasserpumpe darf nie trocken laufen. Sie muss während des Betriebs immer mit Wasser bedeckt sein.

10.2 Rollschlitten montieren (Abb. 11)

1. Setzen Sie den Rollschlitten (Schneidetisch) (6)

auf die Rolltisch-Führungsschiene (9) auf, da- bei umfasst der Rahmen (a) der beiden rechten Führungsrollen die Führungsschiene. Die beiden linken Führungsrollen einfach auf die Führungs- schiene aufsetzen.

2. Wenn Sie vor der Steintrennmaschine stehen,

muss die Maßeinteilung zu Ihnen zeigen. Der 90° Trennblattspalt liegt links im Rollschlitten (6), der 45° Trennblattspalt rechts.

3. Der Schneidetisch muss leicht rollen. Vergewis-

sern Sie sich, dass alle vier Rollen auf der Füh- rungsschiene (9) auiegen.

10.3 Hebelschraube für die Schneidkopf-Schwen-

keinrichtung montieren (Abb. 12)

1. Entfernen Sie die Sechskantschraube mit einem

30 mm Gabelschlüssel.

2. Stecken Sie auf das Gewinde die Hebelschrau-

be (d) der Schneidkopf-Schwenkeinrichtung und schrauben sie fest.

10.4 Längsanschlag montieren (Abb. 13)

1. Setzen Sie den Längsanschlag (13) auf die An-

schlagschiene mit Maßeinteilung (7) am Rollschlit- ten (6) auf.

2. Richten Sie den Längsanschlag (13) im entspre-

chenden Abstand zur Trennscheibe (14) ein.

3. Fixieren Sie den Längsanschlag (13), indem Sie

den Feststellgri󰀨 (b) festschrauben.

m ACHTUNG! Vor der Inbetriebnahme das Gerät unbedingt kom- plett montieren! Ein/Ausschalter (Abb. 14) Zum Einschalten auf die „I“ des Ein-Ausschalters (2) drücken. Vor Beginn des Schneidevorgangs ist abzuwarten bis die Trennscheibe die max. Drehzahl erreicht hat und die Kühlwasserpumpe (18) das Wasser zur Trenn- scheibe befördert hat. Zum Ausschalten auf die „0“ des Schalters (2) drü- cken. (Abb. 14).

• Forcieren Sie die Maschine oder ein Zubehör nicht, um die Arbeit einer größeren Industriemaschine zu verrichten. Sie leistet einen besseren Job mit der Leistung, für die sie konstruiert wurde.

• Machen Sie alle Maschineneinstellungen bei aus- geschalteter Maschine.

• Lassen Sie die Maschine nie unbeaufsichtigt, so- lange sie läuft.

• Beim Abschalten verlassen Sie die Maschine erst, nachdem sie komplett stillsteht.

• Schalten Sie die Maschine immer aus, bevor Sie den Netzstecker ziehen.

• Ziehen Sie immer den Netzstecker. Ziehen Sie den Stecker nie am Kabel aus der Steckdose.

• Verwenden Sie keine Trennscheibe, die mit den spezizierten Größen nicht übereinstimmt.

• Tragen Sie die Maschine nie am Kabel. Wenn Sie nicht sicher sind, ob eine Arbeitsbedingung sicher oder unsicher ist, arbeiten Sie nicht mit der Ma- schine.

Aus verpackungstechnischen Gründen ist Ihre Ma- schine nicht komplett montiert. Bauen Sie das Gerät mit mindestens zwei Perso- nen auf!

1. Nehmen Sie die Maschine aus der Verpackung

und legen diese vorsichtig seitlich auf den Boden.

2. Zuerst den Standfuß (11), auf der Seite ohne

Transportrollen, bis zum Anschlag nach außen klappen, bis die Schraube wie in Abb. 7 gezeigt im Langloch einrastet. Gehen Sie sicher, dass der Standfuß auch eingerastet ist und sich nicht wieder einklappt!

3. Wiederholen Sie den Vorgang für den zweiten

4. Stellen Sie die Maschine auf die Füße.

5. Fixieren Sie, mit Hilfe der beiliegenden Kabelbin-

der, den Schlauch der Wasserleitung und das Ka- bel am Gerätegehäuse. (Abb. 10.2)

6. Legen Sie die Wasserpumpe (18) in die Aufnah-

me der Wasserwanne und stecken Sie den Ver- schlussstöpsel (s) in den Abuss der Wasserwan- ne (8). (Abb. 9, 10)

7. Wasser in die Wanne füllen, sodass die Pumpe

(18) zu jeder Zeit (auch während des Betriebs) mit Wasser bedeckt ist.www.scheppach.com

2. Legen Sie das zu trennende Werkstück auf den

Rollschlitten (6) und setzen Sie die stillstehende Trennscheibe (14), mit einem vollen Segment, lo- cker auf das Werkstück.

3. Ziehen Sie das Werkstück mit dem Rollschlitten

(6) so weit zurück, dass Sie die Diamant-Trenn- scheibe (14) etwas absenken können.

4. Fixieren Sie mit der Sterngri󰀨schraube (e) die ge-

wünschte Schnitttiefe.

5. Schnitttiefe mit der Sterngri󰀨schraube (f) an der

Schneidkopf-Einheit (4) arretieren. Achtung! Halten bzw. drücken Sie immer das geführte Werkstück am entsprechenden Werkstückanschlag (7 + 13). Achtung! Abwarten, bis das Kühlwasser die Trenn- scheibe (14) erreicht hat.

12.4 Schneiden mit nicht festgestellter Schnitttie-

fe (Abb.16, 17) Zum leichteren Schneiden von größeren Schnitttiefen wird eine nicht festgestellte Schnitttiefe empfohlen. Dabei wird der Motor (5) weniger beansprucht und die Diamant-Trennscheibe (14) geschont. Bei diesem Schnitt wird das Werkstück mit dem Roll- schlitten (6) unter dem nicht festgestellten Schneid- kopf hin und her bewegt. Der Schneidekopf (4) wird dabei mit der rechten Hand nach unten gedrückt.

1. Lösen Sie die Sterngri󰀨schraube (e) an der

Schneidkopf-Einheit (4) und drücken den Schneid- arm nach oben.

2. Fixieren Sie mit der Sterngri󰀨schraube (f) die ge-

wünschte Schnitttiefe.

3. Senken Sie die Schneidkopf-Einheit (4) mit der

Diamant-Trennscheibe ab.

4. Lassen Sie die Sterngri󰀨schraube (e) gelöst.

Achtung! Die Diamant-Trennscheibe (14) sollte ca. 3 mm unter der Oberkante des Rollschlittens (6) absenk- bar sein. Die Diamant-Trennscheibe darf nicht den Rollschlitten berühren.

12.5 Schneiden mit der Schneidkopf – Schwen-

keinrichtung / Gehrungsschnitte (Abb. 18 - 20) Lösen Sie mit der Hebelschaube (d) die Schneidkopf- Schwenkeinrichtung und schwenken Sie den Schneid- kopf (4) um 45° bis zum Anschlag. Ziehen Sie den Hebel wieder fest. Achtung! Überprüfen Sie die Anschlageinstellung vor Schnittbeginn. Die Diamant-Trennscheibe darf nicht den Rollschlitten berühren. Schnitt wie unter Punkt „90° Schnitte“ beschrieben ausführen. Hinweis: Achten Sie zunächst, nach dem Einschalten der Säge, auf die Drehrichtung der Diamant-Trennscheibe. Rich- tungspfeil an der Maschine beachten! Achtung! Die Wasserpumpe (18) läuft beim Einschal- ten des Antriebmotors (5) automatisch mit an! Mit dem Absperrhahn (16) können Sie den Wasseruss zur Diamant-Trennscheibe (14) regeln.

12. Bedienung/Arbeitshinweise

m ACHTUNG! Vor der Inbetriebnahme das Gerät unbedingt kom- plett montieren!

12.1 90° Schnitte (Abb. 13)

1. Flügelschraube (c) lockern.

2. Winkelanschlag (13) auf 90° stellen und Flügel-

schraube (c) wieder festziehen.

3. Flügelschraube (b) anziehen um den Winkelan-

schlag (13) zu xieren.

4. Die Maschine am Ein-/Ausschalter (2) einschalten.

5. Das Werkstück gegen den Anschlag (13) drücken

und mit dem Rollschlitten (6) gegen die Diamant- Trennscheibe (14) schieben und in einem Stück komplett trennen.

6. Maschine wieder ausschalten.

12.2 45° Diagonalschnitt (Abb. 13)

1. Flügelschraube (c) lockern.

2. Winkelanschlag (13) auf 45° stellen und Flügel-

schraube (c) wieder festziehen.

3. Flügelschraube (b) anziehen um den Winkelan-

schlag (13) zu xieren.

4. Schnitt wie unter Punkt „90° Schnitte“ beschrieben

12.3 Schneiden mit fester Schnitttiefe (Abb.15, 16)

Bei diesem Schnitt ist der Schneidkopf (4) fest ein- gestellt. Das Werkstück wird mit dem Rollschlitten (6) gegen die Diamant-Trennscheibe (14) geschoben und in einem Stück komplett getrennt. Achten Sie beim Trennen auf einen gleichmäßigen, der Motorleistung angepassten Druck!

1. Lösen Sie die Sterngri󰀨schraube (e) an der

Schneidkopf-Einheit (4) und drücken den Schneid- arm nach oben.www.scheppach.com

Trennscheibe darf nicht „attern“.

• Achten Sie auf festen Sitz der Wasserschläuche an der Schutzabdeckung.

m Achtung! Netzstecker ziehen. Die Maschine nach dem Arbeitsende säubern. Lassen Sie das Wasser nach jedem Gebrauch ab. Entfernen Sie dazu den Verschlussstöpsel (s) aus der Wanne (8). Die Wanne (8) und die Wasserpumpe (18) ist regelmä- ßig von Verschmutzungen zu reinigen, da ansonsten die Pumpe oder Leitungen verstopft und die Kühlung der Diamanttrennscheibe (14) nicht gewährleistet ist. Spülen Sie die Wanne (8) und die Wasserpumpe (18) nach dem Gebrauch mit klarem Wasser durch.

14. Transport (Abb. 23)

m Achtung! Netzstecker ziehen. Beachten Sie folgendes, um die Steintrennmaschine transportieren zu können:

• Heben Sie den Rollschlitten (6) ab, und transportie- ren Sie ihn separat.

• Arretieren Sie die Schneidkopf-Einheit (4)

• Entleeren Sie die Wasserwanne (8) und das Kühl- system.

• Klappen Sie die Standfüße (11) wie beschrieben ein (Abb. 4 - 7), und benutzen Sie die Transportrollen zum Transport.

15. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig an- geschlossen. Der Anschluss entspricht den ein- schlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwen- dete Verlängerungsleitung müssen diesen Vor- schriften entsprechen. Schadhafte Elektro-Anschlussleitungen An elektrischen Anschlussleitungen entstehen oft Iso- lationsschäden.

12.6 Diamanttrennscheibe wechseln (Abb. 17, 18,

21, 22) m Achtung! Netzstecker ziehen. Vorsicht!

• Schnittgefahr an der Diamant-Trennscheibe!

• Tragen Sie beim Wechsel der Diamant-Trennschei- be Handschuhe.

• Überprüfen Sie die Trennscheibe auf Drehrichtung, Rundlauf und eventuelle Beschädigungen!

1. Ziehen Sie den Netzstecker.

2. Lösen Sie die Sterngri󰀨schraube (e) an der

Schneidkopf-Einheit (4) und drücken den Schneid- arm ganz nach oben. Arretieren Sie den Schneid- arm mit dem Sterngri󰀨 (f) an der Schneidkopf-Ein- heit (4) (Abb. 17).

3. Lösen und entfernen Sie die vier Schrauben an

der Blatt-Schutzabdeckung (1) und ziehen Sie die Schutzabdeckung ab. Hinweis: Der Wasser- schlauch an der Schutzabdeckung muss nicht gelöst werden. Klappen Sie die Schutzabdeckung vorsichtig von unten nach oben.

4. Halten Sie mit dem mitgelieferten Inbusschlüs-

sel die Schneidwelle fest und lösen Sie mit dem Gabelschlüssel (im Lieferumfang enthalten) die Spannmutter. Linksgewinde! Entfernen Sie die Spannmutter, den Druckansch und vorsichtig die Diamant-Trennscheibe (14).

5. Vor dem Einbau der neuen Diamant-Trennscheibe

(14), reinigen Sie die Schneidwelle und den Blatt- ansch mit einem Lappen oder Pinsel. Achtung! Benutzen Sie keine Reinigungsmittel, welche die Bauteile angreifen können. Achtung! Beim Einsetzen der neuen Diamant-Trenn- scheibe in umgekehrter Reihenfolge vorgehen. Ach- ten Sie auf die richtige Drehrichtung! (Diamant-Trenn- scheibe – PFEILRICHTUNG – in Bedienungsseite auf Flanschaufnahme setzen). Die Pfeilrichtung auf der Trennscheibe und auf der Schutzabdeckung muss übereinstimmen.

6. Sägeblattschutz (1) wieder montieren.

7. Prüfen Sie den Rundlauf, indem Sie die Maschi-

ne kurz anlaufen lassen und dann gleich wieder abschalten. Achtung!

• Der Betrieb der Steintrennmaschine ist ohne Schutzabdeckung nicht erlaubt!

• Achten Sie auf die Blattbefestigung, die Diamant-www.scheppach.com

• Die Wanne (8) und Kühlmittelpumpe (18) ist regel- mäßig von Verschmutzungen zu reinigen, da an- sonsten die Kühlung der Diamanttrennscheibe (14) nicht gewährleistet ist.

• Setzen Sie alle Sicherheitseinrichtungen wieder in Betrieb und überprüfen Sie sie.

• Wartungs- und Reparaturarbeiten dürfen nur von Fachkräften durchgeführt werden. Anschlüsse und Reparaturen Anschlüsse und Reparaturen der elektrischen Ausrüs- tung dürfen nur von einer Elektro-Fachkraft durchge- führt werden. Bei Rückfragen bitte folgende Daten angeben:

• Daten des Maschinen-Typenschildes Ersatzteilbestellung Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

• Artikelnummer des Gerätes

• Ident- Nummer des Gerätes

• Ersatzteil- Nummer des erforderlichen Ersatzteils Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Diamantrennscheiben, Kohlebürsten, Tisch- und Schneidkop󰀨ührungen

• nicht zwingend im Lieferumfang enthalten! Ersatzteile und Zubehör erhalten Sie in unserem Ser- vice-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

17. Zusätzliche Hinweise für Fehler-

stromschutzschalter (Abb. 25) Bitte beachten Sie die nachstehenden, wichtigen Hin- weise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Bewahren Sie deshalb diese Be- dienungsanleitung zum Nachlesen auf. Ursachen sind:

• Druckstellen, wenn Anschlussleitungen durch Fens- ter oder Türspalten geführt werden.

• Knickstellen, durch unsachgemäße Befestigung oder Führung der Anschlussleitungen.

• Schnittstellen durch Überfahren der Anschlusslei- tungen.

• Isolationsschäden durch Herausreißen aus der Wandsteckdose.

• Risse durch Alterung der Isolation. Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isola- tionsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schä- den überprüfen. Achten Sie darauf, dass beim Über- prüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlä- gigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit gleicher Kennzeichnung. Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift. Wechselstrommotor 230 V~/ 50 Hz

• Netzspannung 230 Volt / 50 Hz.

• Netzanschluss und Verlängerungsleitung müssen 3-adrig sein = P + N + SL. - (1/N/PE).

• Verlängerungsleitungen müssen einen Mindest- querschnitt von 1,5 mm² aufweisen.

• Der Netzanschluss wird mit maximal 16 A abgesi- chert.

m Achtung! Ziehen Sie vor allen Wartungsarbeiten den Netzste- cker.

• Die Maschine nach dem Arbeitsende säubern.

• Abgenutzte Trennscheiben austauschen.

• Beschädigte Schutzeinrichtung austauschen.

• Staub und Verschmutzung sind regelmäßig von der Maschine zu entfernen. Die Reinigung ist am bes- ten mit einem Lappen oder Pinsel durchzuführen.

• Alle beweglichen Teile sind in periodischen Zeitab- ständen nachzuschmieren.

• Benutzen Sie zur Reinigung des Kunststo󰀨es keine ätzenden Mittel.www.scheppach.com

Inbetriebnahme des Fehlerstromschutzschalters:

• Der Fehlerstromschutzschalter ist mit einer Prüf- taste ausgerüstet. Die Funktion sollte vor jeder Inbetriebnahme und in regelmäßigen Intervallen (mind. 1x pro Woche) geprüft werden.

• Sollte der Fehlerstromschutzschalter bei dieser Prüfung nicht ordnungsgemäß ausschalten, be- steht kein Personenschutz! Das Gerät muss dann umgehend ausgetauscht werden!

• Bei Schäden, die durch Nichtbeachten dieser Be- dienungsanleitung verursacht wurden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung.

• Überprüfen Sie vor jedem Gebrauch das Produkt auf Beschädigungen! Falls Sie Beschädigungen feststellen, darf das Produkt nicht an die Netzspan- nung angeschlossen werden!

• Nach Betätigen der orangen Reset-Taste ist das Gerät betriebsbereit. Vor dem Betrieb bitte die Aus- lösung über die rote Test-Taste prüfen.

• Stecken Sie den Fehlerstromschutzschalter in die Steckdose.

• Drücken Sie die orange Reset-Taste.

• Für die Betriebsbereitschaft erscheint im Fenster ein rotes Symbol.

• Drücken Sie die rote Test-Taste. Hierbei wird ein Fehlerstrom simuliert.

• Bei ordnungsgemäßer Funktion trennt der Schutz- schalter den Verbraucher vom Netz. Dies wird im Fenster durch Erlöschen des roten Symbols ange- zeigt.

• Nur bei ordnungsgemäßer Funktion besteht der Schutz für Mensch und Tier.

• Für den Betrieb muss die Reset-Taste erneut ge- drückt werden.

• Nun kann der Verbraucher eingesteckt werden. Technische Daten: Auslösefehlerstrom < 30 mA Stromversorgung 230 - 240 V~ / 50 Hz Belastbarkeit 16A (3680 W) Polzahl 2-polig geschaltet Vorsicherung 16 A Schutzart IP54 Abmessungen 126 x 50 x 88 mm Sicherheitshinweise!

• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet. Zerlegen Sie das Produkt niemals.

• Das Produkt ist nicht für Kinderhände geeignet. Kinder können die Gefahren, die im Umgang mit elektrischen Geräten bestehen, nicht einschätzen. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.

• Der Aufbau des Produkts entspricht der Schutz- klasse 1. Als Spannungsquelle darf nur eine ord- nungsgemäße Netzsteckdose mit Schutzleiter (230V~/50Hz) des ö󰀨entlichen Versorgungsnetzes verwendet werden.

• In gewerblichen Einrichtungen sind die Unfallver- hütungsvorschriften des Verbandes der gewerbli- chen Berufsgenossenschaften für elektrische An- lagen und Betriebsmittel zu beachten.

• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben des Pro- duktes durch geschultes Personal verantwortlich zu überwachen.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus geringer Höhe wird es beschädigt.

• Verwenden Sie das Produkt niemals, wenn es von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören.

• Lassen Sie das Produkt zuerst auf Zimmertempe- ratur kommen, bevor Sie es mit der Netzspannung verbinden. Dies kann u. U. mehrere Stunden dau- ern.

• Fassen Sie das Produkt nicht mit feuchten oder nassen Händen an.

• Achten Sie darauf, dass die Isolierung des gesam- ten Produktes weder beschädigt noch zerstört ist.

• Wenn das Produkt längere Zeit nicht in Betrieb ge- nommen wird, so trennen Sie es von der Netzspan- nung, ziehen Sie es aus der Steckdose.

• Vermeiden Sie folgende Umgebungsbedingungen am Aufstellungsort oder beim Transport: Nässe oder zu hohe Luftfeuchtigkeit. Extreme Käl- te oder Hitze. Staub oder brennbare Gase, Dämpfe oder Lösungsmittel. Starke Vibrationen. Starke Magnetfelder, wie in der Nähe von Maschi- nen oder Lautsprechern.www.scheppach.com

tet sind oder diese freiwillig anbieten. - Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neu- gerätes vom Hersteller kostenfrei bei diesem ab- geben oder einer anderen autorisierten Sammel- stelle in Ihrer Nähe zuführen. - Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.

• Im Falle der Anlieferung eines neuen Elektrogerä- tes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elekt- roaltgerätes, auf Nachfrage vom Endnutzer, veran- lassen. Setzen Sie sich hierzu mit dem Kundenser- vice des Herstellers in Verbindung.

• Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und ver- kauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten. Bestimmungsgemäße Verwendung! Der ortsveränderliche Fehlerstromschutzschalter mit Nullspannungsauslöser ist für die Nassschleifmaschi- ne und ähnliche elektrische Verbraucher im Haushalt konzipiert. Er wird einfach zwischen der Netzversorgung und Verbraucher angeschlossen und bietet somit einen optimalen Schutz vor Berührung von spannungsfüh- renden Teilen und Wiederanlauf der Maschine nach Spannungswiederkehr.

• Maschine immer mit dem mitgeliefertem Fehler- strom-Schutzschalter betreiben.

18. Entsorgung und Wiederverwertung

Hinweise zur Verpackung Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen umweltgerecht entsorgen. Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG) Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zu- zuführen!

• Altbatterien oder -akkus, welche nicht fest im Altge- rät verbaut sind, müssen vor Abgabe zerstörungs- frei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.

• Besitzer bzw. Nutzer von Elektro- und Elektronik- geräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpichtet.

• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!

• Das Symbol der durchgestrichenen Mülltonne be- deutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.

• Elektro- und Elektronikaltgeräte können bei folgen- den Stellen unentgeltlich abgegeben werden: - Ö󰀨entlich-rechtliche Entsorgungs- bzw. Sammel- stellen (z. B. kommunale Bauhöfe). - Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpich-www.scheppach.com

Störung Mögliche Ursache Abhilfe Diamanttrennscheibe löst sich nach dem Abschalten des Motors Befestigungsmutter zu leicht angezogen Befestigungsmutter anziehen Motor läuft nicht an Ausfall Netzsicherung Netzsicherung prüfen Verlängerungsleitung defekt Verlängerungsleitung tauschen Anschlüsse am Motor oder Schalter nicht in Ordnung von Elektrokraft prüfen lassen Motor oder Schalter defekt von Elektrokraft prüfen lassen Motor bringt keine Leistung Querschnitt der Verlängerungsleitung nicht ausreichend siehe Elektrischer Anschluss, die Sicherung spricht an Überlastung Werkzeug prüfen Diamant-Trennscheibe ist stumpf Diamant-Trennscheibe gegen Neue austauschen Motor schaltet während der Arbeit ab Der Motor schaltet wegen Überlastung, z. B. durch zu hohen Schnittdruck, ab Warten bis der Motor abgekühlt ist (5-10 Minuten), dann erneut einschalten Pumpe stellt ab Die Pumpe schaltet wegen Überlastung, z.B. durch starke Verschmutzung, ab Die Maschine sofort abstellen. Pumpe reinigen und nach ca. 5-10 Minuten die Maschine wieder starten. Achtung! Keinesfalls trocken schneiden! Schnittverlauf ist nicht optimal Trennscheibe wird zu stark belastet Geeignete Trennscheibe verwenden, Schnittdruck reduzieren Diamant-Segmente sind zu stumpf Trennscheibe schärfen Trennscheibe ist überhitzte durch zu wenig Kühlwasser Kühlwasserzufuhr optimierenwww.scheppach.com

Garantiebedingungen Revisionsdatum 26.11.2021 Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service- rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Her- stellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zu- stande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Ge- waltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Ver- schleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlän- gerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvoll- ständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.www.scheppach.com

5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center. Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb

14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig. 7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Ver- schleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus. 8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail]

• Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor. Ersatzteile Zubehör DokumenteKontakt Reparaturwww.scheppach.com

6. Technische gegevens

10. Transporthandtag

EU-Konformitätserklärung Originalkonformitätserklärung EU Declaration of Conformity Déclaration de conformité UE Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

20. Konformitätserklärung

EU-Konformitätserklärung Originalkonformitätserklärung EU Declaration of Conformity Déclaration de conformité UE Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

EU-Konformitätserklärung Originalkonformitätserklärung EU Declaration of Conformity Déclaration de conformité UE Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

Normen für den Artikel
