Ürün Tipi	Kesici (fayans/beton bloklar)
Marka	Scheppach
Model	HSM3500
Boyutlar (U x G x Y)	1150 x 520 x 1210 mm
Ağırlık	72 kg
Besleme	230 V~ / 50 Hz
Çekilen Güç	2200 W
Çalışma Modu	S6 %40 (aralıklı çalışma)
Yalıtım Sınıfı	B
Koruma Sınıfı	IP54
Elmas Disk	Çap 360 mm, delik 25,4 mm
Boşta Devir	2800 dev/dak
Maks. Kesme Uzunluğu	700 mm
Maks. Kesme Yüksekliği 90°'de	110 mm
Maks. Kesme Yüksekliği 45°'de	72 mm
Kesme Tablası	535 x 430 mm
Ana Fonksiyonlar	Islak kesim, tekerlekli araba, açılı dayama 0°-45°, başlık döndürme, sabit/değişken derinlik
Bakım ve Temizlik	Kullanımdan sonra suyu boşaltın, hazne ve pompayı temizleyin, hareketli parçaları yağlayın
Güvenlik	PRCD (kaçak akım koruması <30 mA), bıçak koruması, acil durdurma, eldiven, gözlük, maske
Yedek Parçalar ve Onarılabilirlik	Elmas diskler, karbon fırçalar, kılavuzlar; uzman bir elektrikçi tarafından onarılmalıdır
Genel Bilgiler	Sadece ev kullanımı, profesyonel değil; 396 sayfalık kılavuz

Sık sorulan sorular - HSM3500 SCHEPPACH

HSM3500 ile hangi malzemeler kesilebilir?

Scheppach HSM3500, yalnızca 110 mm yüksekliğe kadar fayans ve beton bloklarının kesimi için tasarlanmıştır. Ahşap veya metal kesmek yasaktır.

Elmas disk nasıl değiştirilir?

Makineyi fişten çekin, kesme başlığını kilidini açın, koruma kapağını (4 vidayı) çıkarın, şaftı bir Allen anahtarıyla tutun, sıkma somununu (sol diş) sökün, eski diski çıkarın, yüzeyleri temizleyin, yeni diski dönüş yönüne dikkat ederek takın, somunu tekrar sıkın ve kapağı geri takın.

Makine kuru çalışabilir mi?

Hayır, HSM3500 ıslak kesim için tasarlanmıştır. Elmas disk her zaman pompa suyu ile soğutulmalıdır. Asla kuru kesim yapmayın.

Su pompası çalışmazsa ne yapmalıyım?

Makineyi hemen durdurun. Fişini çekin, pompayı ve hazneyi temizleyin. Pompanın hala suya daldırıldığından emin olun. 5-10 dakika sonra tekrar çalıştırın. Sorun devam ederse bir uzmana başvurun.

Hangi koruyucu ekipmanları giymeliyim?

Her zaman koruyucu gözlük, toz maskesi, koruyucu eldiven ve işitme koruması (gürültü 80 dB'yi aşarsa) takın. Kaymaz ayakkabı kullanın.

Kesme derinliği nasıl ayarlanır?

Sabit derinlik için kesme başlığındaki yıldız vidayı (e) gevşetin, kolu istenen konuma indirin, ardından vidayı (f) sıkın. Değişken derinlik için vidayı (e) gevşek bırakın ve kesme sırasında başlığı indirin.

Kaçak akım koruma şalteri (PRCD) ne işe yarar?

PRCD, kaçak akım >30 mA algılandığında beslemeyi keserek elektrik çarpmalarına karşı korur. Her kullanımdan önce kırmızı düğmeye basarak test edin; tetiklemelidir. Reset düğmesiyle tekrar açın.

Gerekli voltaj ve frekans nedir?

Cihaz, koruyucu iletkenli (3 telli) 230 V~ / 50 Hz prizde çalışır. En az 1,5 mm² kesitli bir uzatma kablosu kullanın.

Kullanımdan sonra makine nasıl temizlenir?

Makinenin fişini çekin. Tapayı çıkararak haznedeki suyu boşaltın. Hazneyi ve pompayı temiz suyla temizleyin. Yüzeyleri bir bezle silin. Gerekirse hareketli parçaları yağlayın.

Maksimum kesme boyutları nelerdir?

Maksimum kesme uzunluğu: 700 mm. 90°'de maksimum kesme yüksekliği: 110 mm; 45°'de: 72 mm.

KULLANIM KILAVUZU HSM3500 SCHEPPACH

Cihaz üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	İşletime almadan önce kullanım kılavuzunu ve güvenlik uyarılarını okuyun ve bunları dikkate alın!
	Koruyucu eldiven kullanın!
	Göz koruması kullanın!
	Koruyucu kulaklık kullanın!
	Toz maskesi kullanın!
	Çalışır durumdaki ayırma diskine dokunmayın!
Dikkat!	Bu kullanım talimatında güvenliğiniz ile ilgili noktaları bu işaret ile vurguladık.
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

İçindekiler: Sayfa:

1. Giriş....375
2. Cihaz açıklaması 375
3. Teslimat kapsami 375
4. Amacına uygun kullanım 375
5. Güvenlik uyarıları 376
6. Teknik veriler....380
7. Ambalajdan çıkarma....380
8. İşletime almadan önce 380
9. İşletim....381
10. Montaj 381
11. İşletime alma....382
12. Kullanım / Çalışma bilgileri 382
13. Çalışma sonu 383
14. Taşima (Res. 23)....383
15. Elektrik bağlantısı 383
16. Bakim 384
17. Kaçak akım koruma şalterleri için ek talimatlar (Res. 25)...... 384
18. Bertaraf ve geri dönüşüm 386
19. Ariza giderme 387
20. Uygunluk beyanı 392

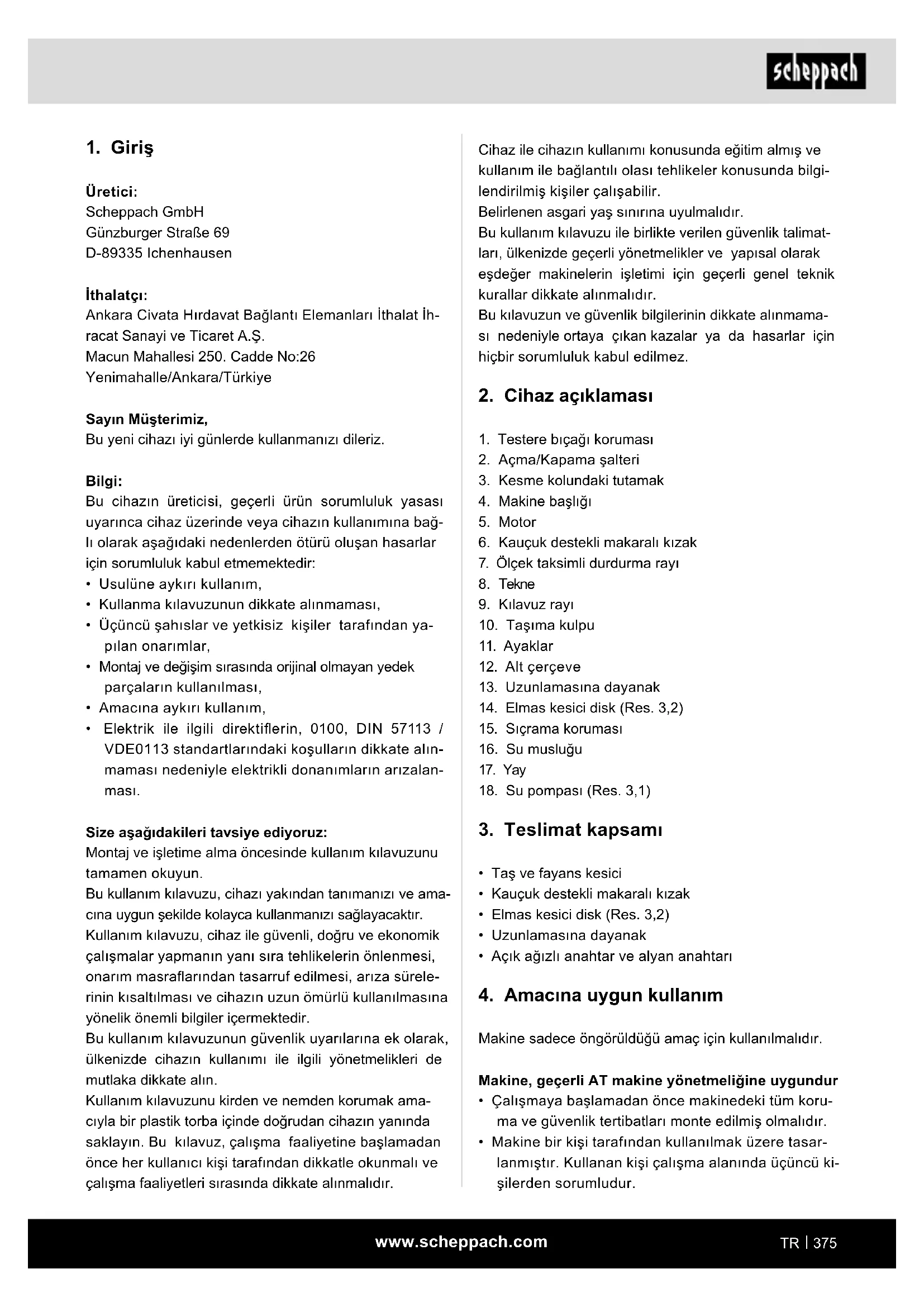

1. Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz,

Bu yeni cihazı iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu cihazın üreticisi, geçerli ürün sorumluluk yasası uyarınca cihaz üzerinde veya cihazın kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım,
• Kullanma kılavuzunun dikkate alınmaması,
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar,

- Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması,

- Amacına aykırı kullanım,

- Elektrik ile ilgili direktiflerin, 0100, DIN 57113 / VDE0113 standartlarındaki koşulların dikkate alınmaması nedeniyle elektrikli donanımların arızalanması.

Size aşağıdaki tavsiye ediyoruz:

Montaj ve işletme alma öncesinde kullanım kılavuzunu tamamen okuyun.

Bu kullanım kılavuzu, cihazı yakından tanımanızı ve amacına uygun şekilde kolayca kullanmanızı sağlayacaktır.

Kullanım kılavuzu, cihaz ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, onarım masaflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve cihazın uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir.

Bu kullanım kılavuzunun güvenlik uyarılarına ek olarak, ülkenizde cihazın kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Kullanım kılavuzunu kirden ve nemden korumak ama- cıyla bir plastik torba içinde doğrudan cihazın yanında saklayın. Bu kılavuz, çalışma faaliyetine başlamadan önce her kullanıcı kişi tarafından dikkatle okunmalı ve çalışma faaliyetleri sırasında dikkate alınmalıdır.

Cihaz ile cihazın kullanımı konusunda eğitim almış ve kullanım ile bağlantı olası tehlikeler konusunda bilgilendirilmiş kişiler çalışabilir.

Belirlenen asgari yaş sınırına uyulmalıdır.

Bu kullanım kılavuzu ile birlikte verilen güvenlik talimatları, ülkenizde geçerli yönetmelikler ve yapısal olarak eşdeğer makinelerin işletimi için geçerli genel teknik kurallar dikkate alınmalıdır.

Bu kılavuzun ve güvenlik bilgilerinin dikkate alınmaması nedeniyle ortaya çıkan kazalar ya da hasarlar için hiçbir sorumluluk kabul edilmez.

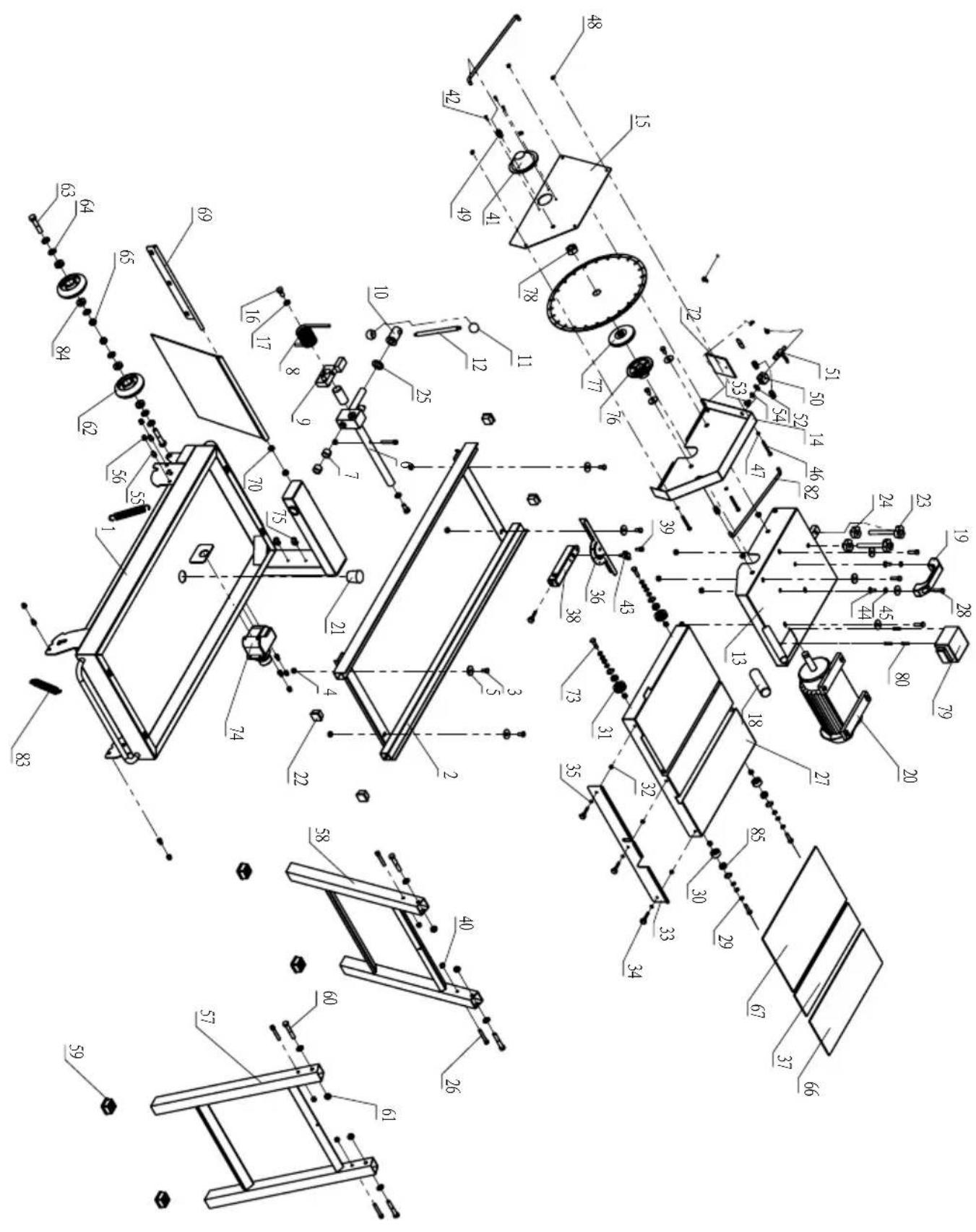

2. Cihaz açıklaması

1. Testere bıçağı koruması
2. Açma/Kapama şalteri
3. Kesme kolundaki tutamak
4. Makine başlığı
5. Motor
6. Kauçuk destekli makaralı kızak
7. Ölçek taksimli durdurma rayı
8. Tekne
9. Kılavuz rayı
10. Taşıma kulpu
11. Ayaklar
12. Alt çerçeve
13. Uzunlamasına dayanak
14. Elmas kesici disk (Res. 3,2)
15. Sıçrama koruması
16. Su musluğu
17. Yay
18. Su pompası (Res. 3,1)

3. Teslimat kapsamı

• Taş ve fayans kesici
• Kauçuk destekli makaralı kızak
• Elmas kesici disk (Res. 3,2)
  • Uzunlamasına dayanak
• Açık ağızlı anahtar ve alyan anahtarı

4. Amacına uygun kullanım

Makine sadece öngörüldüğü amaç için kullanılmalıdır.

Makine, geçerli AT makine yönetmeliğine uygundur

• Çalışmaya başlamadan önce makinedeki tüm koruma ve güvenlik tertibatları monte edilmiş olmalıdır.

• Makine bir kişi tarafından kullanılmak üzere tasarlanmıştır. Kullanan kişi çalışma alanında üçüncü kişilerden sorumludur.

• Makinedeki tüm güvenlik ve tehlike uyarılarını dikkate alın.

• Makinedeki güvenlik ve tehlike uyarılarının tümü okunabilir durumda tutulmalıdır.
• Sunulan takımlar ve aksesuarlar ile makine, 110 mm kesme yüksekliğine kadar fayans ve beton blokları kesmek için özel olarak tasarlanmıştır. Metal ve ahşap kesimine izin verilmez.
• İşlenecek iş parçalarının maksimum ve minimum boyutlarını aşmayın veya altına düşmeyin.
• Makineyi sadece teknik açıdan kusursuz ve amacına uygun, güvenliği ve tehlike göz önünde bulundurarak işletim kılavuzuna göre kullanın! Özellikle güvenliğe zarar verebilecek arızaları hemen giderin (giderilmesi için birilerini görevlendirin)!
• Üreticinin güvenlik, çalışma ve bakım talimatlarına ya da teknik verilerde belirtilen ölçülere uyulmalıdır.
• Kaza önleme talimatlarına ve genel olarak bilinen diğer güvenlik tekniği kurallarına dikkat edilmelidir.
• Makine sadece onu tanıyan ve tehlikeleri hakkında bilgilendirilmiş kişiler tarafından kullanılmalı, bakımı veya onarımı yapılmalıdır. Makinede yapılan izinsiz değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.
• Makine sadece üreticinin orijinal aksesuarı ve orijinal aletleri ile kullanılabilir.

Amacına uygun kullanıma rağmen bazı diğer risk faktörleri tamamen ortadan kaldırılamaz. Makinenin tasarımına ve yapısına göre aşağıdaki maddeler söz konusu olabilir:

• Çalışır durumdaki elmas kesici diske dokunulması.
• Örtülü olmayan alanda elmas kesici diske temas.
• İşleme parçalarının ve işleme parçası bölümlerinin dışarı fırlaması.
• Hatalı bir elmas ataşmanın ayırma diskinden fırlaması.
• Gerekli koruyucu kulaklığın kullanılmamasında işitme hasarları.
• Göz koruması kullanılmazsa göz yaralanmaları Bunun dışındaki her kullanım amacına uygunsuz kullanım olarak geçerlidir. Bundan kaynaklanan hasarlardan üretici sorumlu değildir, riski tamamen kullanıcıya aittir.

Lütfen cihazlarımızın ticari, zanaatkar ya da endüstriyel kullanım için tasarlanmadığını dikkate alın. Cihaz ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

5. Güvenlik uyarıları

Güvenli ve doğru çalışma yöntemleri izlenmezse taş ve fayans kesici ile çalışmak tehlikeli olabilir. Tüm ma- kinelerde olduğu gibi, ürünle çalışmanın da bazı teh- likeleri vardır. Makine ile saygılı ve dikkatli bir şekilde çalışmak yaralanma tehlikesini önemli ölçüde azal- tacaktır. Alışılmış güvenlik önlemlerine uyulmaması operatörün yaralanmasına neden olabilir. Koruyucu gözlükler, toz maskeleri ve koruyucu kulaklık gibi gü- venlik tertibatları yaralanma tehlikesini azaltabilir. An- cak, en iyi koruma bile yanlış karar, dikkatsizlik veya tedbirsizliği telafi edemez. Atölyede her zaman sağdu- yulu ve dikkatli olun. Bir işlem tehlikeli geliyorsa, onu denemeyin. Daha güvenli hissettiren alternatif bir yön- tem düşünün. Unutmayın: Fiziksel bütünlüğünüz sizin kişisel sorumluluğunuzdur. Bu makine belirli işler için tasarlanmıştır.

Makineyi değiştirmemenizi veya tasarlanmadığı uygulamalar için kullanmamanızı şiddetle tavsiye ederiz. Emin değişeniz, ürünle çalışmadan önce satıcınıza danışın.

Uyarı: Bu talimatlara uyulmaması ciddi yaralanmalara neden olabilir.

Dikkat! Elektrikli aletlerin kullanımı sırasında elektrik çarpmasına, yaralanma ve yangın tehlikesine karşı korunma sağlamak için aşağıda belirtilen temel güvenlik tedbirleri dikkate alınmalıdır. Cihazı kullanmadan önce bu bilgileri okuyun ve dikkate alın.

1. Çalışma alanınızı düzenli tutun Çalışma alanındaki düzensizlik kazalara yol açabilir.

2. Ortam etkilerini dikkate alın Elektrikli aletleri yağmura maruz bırakmayın. Elektrikli aletleri nemli veya ıslak ortamlarda kullanmayın. İyi havalandırma sağlayın. Elektrikli aletleri yanıcı sıvıların veya gazların yakınında kullanmayın.

3. Elektrik çarpmasına karşı kendinizi koruyun Borular, radyatörler, ocaklar, buzdolapları gibi topraklanmış parçalarla vücut temasından kaçının.

4. Çocukları uzak tutun! Başkalarının takıma veya kabloya dokunmasına izin vermeyin, onları çalışma alanınızdan uzak tutun.

5. Takımlarınızı güvenle saklayın Kullanılmayan takımları çocukların ulaşamayacağı kuru ve kilitli bir odada saklanmalıdır.

6. Takımlarınıza aşırı yüklenmeyin

Belirtilen güç aralığında daima daha iyi ve daha güvenli bir şekilde çalışabilirsiniz.

1. Doğru takımı kullanın

Ağır işler için çok zayıf takımlar veya ataşmanlar kullanmayın. Takımları tasarlanmadıkları amaçlar ve işler için kullanmayın; örneğin, ağaçları kesmek veya dalları kesmek için elde portatif daire testeresi kullanmayın.

1. Uygun çalışma kıyafetleri giyin

Bol kıyafet veya takı kullanmayın. Hareketli parçalar tarafından yakalanabilirler. Açık havada çalışma durumunda kauçuk eldiven ve kaymaz ayakkabı kullanımı tavsiye edilir. Uzun saçlarınız varsa saç filesi takın.

1. Koruyucu gözlük takın

Toz oluşturan işlerde solunum maskesi kullanın.

1. Kabloyu amacı dışında kullanmayın

Takımı kablosundan tutarak taşımayın ve fişi prizden çekmek için kullanmayınız. Kabloyu ısıya, yağlara ve keskin kenarlara karşı koruyun.

1. İş parçasını sabitleyin

İş parçasını sıkı tutmak için bağlama tertibatları veya mengene kullanın. Bu şekilde iş parçası, elle tutulmaya göre daha sağlam tutulur ve makinenin kullanılması için iki el kullanılabilir.

1. Durduğunuz alanı aşırı germeyin

Anormal durustan kaçının. Güvenli duruş sağlayın ve her daim dengede durun.

1. Takımların temizliğini ve bakımını özenle yapın İyi ve güvenli çalışmak için takımlarınızı keskin ve temiz tutun. Bakım talimatlarına ve takım değiştirme talimatlarına uyun. Fisi ve kabloyu düzenli olarak kontrol edin ve hasarlıysa yetkili bir uzman tarafından değiştirilmesini sağlayın. Uzatma kablolarını düzenli olarak kontrol edin ve hasarlı olanları değiştirin. Tutma yerleri her zaman kuru, yağsız ve gressiz olmasını sağlayın.

2. Elektrik fişini çekin

Kullanılmadığında, bakımdan önce ve testere bi- çakları, matkaplar ve her türlü makine takımı gibi aletleri değiştirirken.

1. Takım anahtarlarını takılı durumda bırakmayın Çalıştırma öncesinde anahtarın ev ayar aletlerinin çıkarıldığıını kontrol edin.

2. Kontrolsüz bir şekilde devreye girmesini önleyin Parmağınız şalterin üzerindeyken şebekeye bağlı takımları taşımayın. Akım şebekesine bağlantı yaparken şalterin kapalı olduğundan emin olun.

3. Açık havada uzatma kabloları

Açık alanlardaki çalışmalarda, sadece bunun için onaylı ve uygun işaretli uzatma kabloları kullanın.

1. Daima dikkatli olun

İşinizi gözlemleyin. Mantıklı bir şekilde ilerleyin. Konsantrasyonunuzu sağlayamadıysanız takımı kullanmayın.

1. Cihazınızı hasar bakımından kontrol edin

Takımı kullanmaya devam etmeden önce, koruma tertibatlarını veya hafif hasarlı parçaları dikkatlice kontrol ederek doğru ve amaçlandığı gibi çalış-tıklarından emin olun. Hareketli parçaların doğru çalışıp çalışmadığını, sıkışıp sıkışmadığını veya parçaların hasar görüp görmediğini kontrol edin. Tüm parçalar doğru şekilde takılmalı ve cihazın tüm koşulları sağlanmalıdır. Hasarlı koruma tertibatları ve parçalar, kullanım kılavuzunda aksi belir-tilmedikçe bir müşteri hizmetleri servisi tarafından uygun şekilde onarılmalı veya değiştirilmelidir. Hasarlı şalterler müşteri hizmetleri atölyesi tarafından değiştirilmelidir. Şalterin açılıp kapatılamadığı aletleri kullanmayın.

1. Dikkat!

Kendi güvenliğiniz için sadece kullanım kılavuzunda belirtilmiş veya takım üreticisi tarafından önerilmiş veya belirtilmiş aksesuarlar ve ek cihazlar kullanın. Kullanım talimatı veya katalog içerisinde önerilen aletler ve aksesuarlardan farklı alet ve aksesuar kullanımı, sizin için yaralanma tehlikesi teşkil edebilir.

1. Onarımlar sadece uzman bir elektrikçi tarafından yapılmalıdır

Bu elektrikli alet geçerli güvenlik kurallarına uygundur. Onarımlar sadece uzman bir elektrikçi tarafından yapılmalıdır, aksi takdirde operatör için kazalar meydana gelebilir.

1. Toz çekme sistemini bağlayın

Toz emme tertibatlarını bağlamak için düzenekler mevcutsa, bunların bağlandığından ve kullanıldığından emin olun.

⚠ UYARI! Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

Güvenlik uyarılarını iyi muhafaza edin.

ÖZEL GÜVENLİK AÇIKLAMALARI

Dikkat! Bu taş ve fayans kesici ıslak kesim için tasarlanmıştır. Ağ, parçalı olmayan bir elmas kesici diski ile çalıştırılabilir.

- Islak eller: Makinenin elektrikli bileşenlerine (örn. şalterler) islak elle dokunmayın.

- Konnektörler: Tüm fiş konnektörler kuru bir yerde olmalı ve zemine dayanmamalıdır.

- Ayırma diskinin soğutulması: Tüm kesme işlemi sırasında ayırma diskinin su ile soğutulduğundan emin olun.

- Kuru kesim: Islak kesim için tasarlanmış ayırma diskleriyle asla kuru kesim yapmayın.

- Toz koruyucu: Fayans keserken daima toz maskesi takın.

- Elmas kesici diskler: Fayansı ayırma diski tarafından kesilebileceğinden makineye daha hızlı itmeyin.

- Sadece en az 3000 dak ^-1 hıza sahip ayırma diskleri kullanın.

- Ayırma diski seçimi: Kesilecek malzemeye göre elmas ayırma diskini seçin.

- Ayırma diskinin takılması: Ayırma diskini takmadan önce mil, mil somunu ve flanşlarda hasar, aşınma veya gevşeklik olup olmadığını kontrol ediniz. Hasarlı veya aşınmış parçaları derhal değiştirin.

- Ayırma diskinin dönüş yönü: Ayırma diski üzerindeki yön okunu kontrol edin, okun yönü motor milinin dönüş yönüyle eşleşmelidir.

- Ayırma diski mili ayırma diskindeki deliğin çapının makinedeki ayırma diski milinin çapıyla eşleştığinden emin olun.

- Ayırma diski koruması: Taş ve fayans kesiciyi yalnızca ayırma diski korumasını düzgün şekilde takılmış ve ayarlanmış olarak çalıştırın.

- Ayırma diski hızı: Ayırma diskinin güvenli çalışma hızını aşmayın.

- Ayırma diski ile taşlama: Ayırma diski, örneğin kesilmiş bir fayansın kenarını taşlamak gibi taşlama işleri için kullanmaya çalışmayın. Yarıçaplı veya yuvarlak kesimler de yapmayın. Bu fayans kesme makinesi sadece ev kullanımı için uygundur.

- Ayırma diskinin durma süresi: Ayırma diski kapatıldıktan sonra durana kadar 20 saniye gerekir. Ayırma diski tamamen durana kadar bekleyin, ardından elektrik fişini prizden çekin ve ancak o zaman gerekirse makinenin ayırma diskine dokunun.

- Makine çalışırken dönen ayırma diskine dokunmaktan kaçının.

- Elektrikli aleti asla PRCD fisi olmadan kullanmayın.

- Suyu takımın elektrikli parçalarından ve çalışma alanındaki insanlardan uzak tutun!

- Fiş veya bağlantı kablosu hasar görürse, üretici veya yetkili müşteri hizmetleri tarafından değiştiril-melidir.

- Özelliklerde (örn. hız) değişikliğe yol açan teknik değişiklikler, güvenlik yönetmeliklerinin gerekliliklerini yerine getirmek için yalnızca üretici tarafından gerçekleştirilebilir.

- Güvenlik uyarılarını iyi muhafaza edin.

Taş kesme makineleri için özel güvenlik talimatları

- Kullanmadan önce, taş kesme makinesini düz ve sabit bir çalışma yüzeyine yerleştirin. Yeterli hareket serbestliği sağlayın.

- Toz tehdidini önlemek için makine sadece ıslak alanlarda kullanılabilir.

- Çalışmaya başlamadan önce tekneyi daima su ile doldurun.

- Makine sadece yeterince havalandırılmış odalarda çalıştırılabilir. Dikkat! Motoru asla kapalı veya dar alanlarda çalıştırmayın. Egzoz dumanı zehirli karbon monoksit içerir!

- Malzeme ile temas etmeden önce daima cihazı ça- listirin.

- Bu taş kesme makinesi için ıslak çalışma için artırılmış güvenlik düzenlemeleri geçerlidir. Artan temas gerilimlerine karşı tüm koruyucu önlemler alınmalıdır.

- Elektrik kabloları su veya su buhari ile temas etmemelidir.

- Çalışmaya başlamadan önce cihazda ve elektrik kablosunda hasar olup olmadığını kontrol edin.

- Cihazın hareketli parçalarının düzgün çalıştığını ve sıkışmadığını ve hiçbir parçanın hasar görmediğini kontrol edin.

- Şebeke voltajı, makinenin tip plakasındaki spesifikasyonlara uygun olmalıdır.

- Dış mekanlarda sadece izin verilen uzatma kablolarını kullanın.

- Bir kablo makarası kullanırken, kablonun ısınmasını önlemek için kablovu tamamen çözün.

- Açık havada çalışırken, prizde bir kaçak akım koruma şalteri bulunmalıdır.

- Motorun ve elmas ayırma diskinin dönüş yönüne dikkat ediniz.

- Her seferinde sadece bir iş parçasını kesiniz.

- Kesme yolunun üstünde ve altında engel bulunma-malıdır.

- Sıkışmayı önlemek için ayırma diskinin yan tarafındanki bölümleri çıkarabildiğinizden emin olun.

- Sadece ıslak kesim için uygun olan elmas ayrımə diskleri ile çalışın.

- Doğru boyutta elmas ayırma diskleri kullanınız.

- Ellerinizi, parmaklarınızı ve kollarınızı dönen ayırma diskinden uzak tutunuz. Elmas ayırma diski ile aranızda daima yeterli mesafe bırakınız.

- Arızalı elmas ayırma disklerini derhal değiştiriniz. Deforme olmuş veya çatlamış ayırma diskleri kullanılmamalıdır.

- Sadece üretici tarafından önerilen ve EN 13236'ya uygun elmas kesme disklerini kullanın. Testere bıçaklarının kullanılması yasaktır.

- Kesilecek malzeme için uygun elmas ayırma diskinin seçildiğinden emin olun.

- Taş kesme makinesini koruyucu cihazlar olmadan kullanmayın.

- Arızaları gidermek veya sıkışan iş parçalarını çıkarmak için her zaman makineyi kapatın ve elektrik fişini çekin. Sıkışan iş parçasını ancak o zaman çıkarın.

- Elmas ayırma diskini darbe ve şoktan koruyun. Yanal basınca maruz bırakmayın.

- Cihazı durma noktasına gelecek kadar yüklemeyin.

- Uygun kişisel koruyucu donanım (KKD) kullanın.

- Sağır olma riskini azaltmak için koruyucu kulaklık.

Dikkat! Gürültü sağlığa zararlı olabilir. İzin verilen 80 dB(A) gürültü seviyesi aşılırsa, koruyucu kulaklık takılmalıdır.

- Tehlikeli tozları soluma riskini azaltmak için solunum koruması.

- Göz hasarı riskini en aza indirmek için göz koruması.

- Kaba malzemelerle çalışırken eldiven ve açık havada çalışırken kaymayan ayakkabı kullanılması önerilir.

- Elmas ayırma diskleri her zaman pratik bir kap içinde taşınmalıdır.

- Bu makine sadece taş kesme makinelerini bilen kişiler tarafından kullanılmalıdır.

- Tüm kapaklar ve koruyucular dahil olmak üzere makinedeki arızalar, fark edilir edilmez güvenlikten sorumlu kişiye bildirilmelidir.

- Cihazı kesinlikle denetimsiz şekilde çalışır durumda bırakmayın.

DİĞER GÜVENLİK AÇIKLAMALARI

Bu ürünü kullanmadan önce tüm talimatları okuyun!

Çalışma yeri

Yaralanma, makine hasarı, yangın ve şok riskini ortadan kaldırmak için, iş yerinizin aşağıdaki özelliklere sahip olduğundan emin olun

- Nemden, rutubetten ve yağmurdan korunmuş,

• Yanıcı gaz ve sıvılardan arındırılmış,
• Çocuklara karşı emniyetli – makine kullanılmadığında asma kilit ve ana şalter kullanın;
• Temiz ve boş,
• İyi havalandırılmış ve iyi aydınlatılmış.

Operatör

Sağduyu ve dikkat, bir makinenin içine yerleştirilemeyecek faktörlerdir. Bu faktörler operatörün sorumlulu-ğundadır. Lütfen şunları unutmayın:

• Boru veya radyatör gibi topraklanmış yüzeylerle vücut temasını önleyin.
• Uyanık olun. Yorgun olduğunuza makinede çalışmayın.
• Ürünü alkol veya uyuşturucu etkisi altındayken ça- LISTIRMAYIN.
• Karar verme yeteneğinizin veya reflekslerinizin etki altında olup olmadığını belirlemek için uyarıları okuyun.
• Dönen parçalara takılabilecek bol giysiler giymeyin veya takı takmayın.
• Kaymayan ayakkabılar tavsiye edilir.
• Uzun saçları uygun araçlarla koruyun.

• Göz koruması ve koruyucu kulaklık kullanın. Her zaman aşağıdaki kullanın:

• ANSI onaylı toz maskeleri.

• Koruyucu kulaklık.

• Dengenizi her zaman koruyun.
- Çalışan makinenin üzerine uzanmayın.

Artik riskler

Makine, en son teknolojiye göre ve geçerli güvenlik kuralları dikkate alınarak üretilmiştir. Ancak yine de çalışma sırasında artık riskler oluşabilir.

• İş parçasının usulüne uygun olmayan şekilde yönlendirilmesi sırasında çalışır durumdaki takım nedeniyle parmaklar ve eller için yaralanma tehlikesi vardır.
• Toz nedeniyle sağlık tehdidi. Örneğin göz koruması gibi kişisel koruyucu donanımlar mutlak şekilde kullanın.
• Arızalı elmas kesici diski nedeniyle yaralanmalar. Hasarsız olduğundan emin olmak için elmas kesici diskini düzenli olarak kontrol edin.
• Ayırma diski değişimi sırasında parmaklar ve eller için yaralanma tehlikesi vardır. Uygun iş eldivenleri kullanın.
• Makinenin çalıştırılması sırasında harekete geçen ayırma diski nedeniyle yaralanma tehlikesi vardır.

• Usulüne uygun olmayan elektrik bağlantı kablolarının kullanılması halinde, akım nedeniyle tehlike söz konusudur.

• Uzun saçlar ve bol kıyafet ile çalışma durumunda, hareket halindeki ayırma diski nedeniyle sağlık riski söz konusudur. Örneğin saç filesi ve dar iş kıyafeti gibi kişisel koruyucu donanım kullanın.

• Ayrıca alınan tüm tedbirlere rağmen artık riskler mevcut olabilir.
• Artık riskler, güvenlik açıklamaları ve Amacına uygun kullanım bölümleri ve kullanım talimatının tamamı dikkate alındığında en aza indirgenebilir.

6. Teknik veriler

Ölçüler U x G x Y 1150 x 520 x 1210 mm

Kesme tezgahı 535 x 430mm
Elmas ayırma diski ø 360 mm
Delik ø 25,4 mm
Devir sayısı	2800 1/dak
Ağırlık	72 kg
Maks. kesim uzunluğu	700 mm
maks. kesim yüksekliği 90°	110 mm
maks. kesim yüksekliği 45°	72 mm
Motor	230 V~ / 50 Hz
Çekiş gücü	2200 W
İşletim türü*	S6 40%
Yalıtım maddesi sınıfı	B
Koruma türü	IP54

Teknik değişiklik yapma hakkı saklıdır!

*Çalışma modu – S6 %40

S6 çalışma modu, kesintisiz periyodik işletimdir. İşletim, çalışmaya başlama süresi, sabit çalışma süresi ve rölanti süresinden oluşur. Çalma süresi 10 dakika-dır, göreceli devreye alma süresi, çalışma süresinin %40'ıdır.

Karakteristik ses değerleri

İş yerindeki ses 85 dB'yi (A) aşabilir. Bu durumda kullanıcı için ses izolasyon tedbirleri gereklidir (koruyucu kulaklık takın!).

dB cinsinden ses gücü seviyesi

Ses basinci L_pA	72 dB
Ses gücü L_wA	82 dB
Ölçüm hatası K_pA	3 dB

7. Ambalajdan çıkarma

⚠ DİKKAT!

Makine ve ambalaj malzemesi, çocuklar için uygun değildir! Çocuklar plastik torbalar, folyolar ve küçük parçalarla oynamamalıdır! Yutma ve boğulma tehlikesi söz konusudur!

• Ambalajı açın ve makineyi dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Makine ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin. Şikayet olması durumunda derhal tedarikçi bilgilendirilmelidir. Daha sonra yapılan sikayetler kabul edilmemektedir.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.
• Kullanımdan önce kullanım kılavuzunu okuyarak ürün hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçalarını bayinizden temin edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile ürünü nün tip ve yapım yılınız belirtin.

8. İşletime almadan önce

Kesicileri kullanmadan önce bu kılavuzdaki talimatları dikkatlice okuyun.

Kullanım talimatlarını okuyun:

Fayans kesme makinesini kurmadan, çalıştırmadan veya üzerinde çalışmadan önce kullanım talimatlarını dikkatlice okuyun.

Tehlikeli elektrik gerilimi

İkaz! Fayans kesme makinesi üzerinde herhangi bir çalışma yapmadan önce güç kaynağını kapatın.

Ani çalıştırma nedeniyle tehlike

İkaz! Fayans kesme makinesi bir elektrik kesintisinden sonra aniden yeniden başlayabilir.

Çatlamış elmas disklerini değiştirin.

• Makinenizi tanıyın. Uygulama ve olası kısıtlamaların yanı sıra özel potansiyel tehlikeler hakkında da bilgi edinin.

• Makinenin amaçlandığı gibi çalıştığından emin olmak için makinede hasar olup olmadığını dikkatlice kontrol edin. Süpheniz varsa ilgili parçayı değiştirin.

• Fişi prize takmadan önce şalterin KAPALI konumda olduğundan emin olun.

• Makinenin temizlenmiş ve tekniğine uygun olarak yağlanmış olduğundan emin olun.
• Devreye almadan önce makinede hasarlı parça olup olmadığını kontrol edin ve bu parçaların düzgün ça- LISTIĞİNDAN VE amaçlanan işlevlerini yerine getirdi- ğinden emin olun.
• Tüm hareketli parçaların, tüm bağlantı elemanlarının ve düzgün çalışmayı engelleyebilecek diğer koşulların hizalanmasını kontrol edin. Hasarlı herhangi bir parça derhal bir uzman tarafından onarılmalı veya değiştirilmelidir.
• Şalter açılıp kapatılamadığı takdirde makineyi kullanmayın.

9. İşletim

• Makineyi düz ve kaymaz bir zemin üzerine yerleştirin.
• Veri levhası üzerindeki gerilimin mevcut gerilime karşılık gelip gelmediğini kontrol edin, ardından fişi akım şebekesine bağlayın.
• Ayırma disk, çalıştırılmadan önce serbestçe çalışabilmelidir.

Dikkat: Ayırma diski her zaman su ile soğutulmalıdır.

Dikkat: Ayırma diski çalışıyor.

Ayırma diskini yanal baskı ile frenlemeyin.

• Motor gövdesi normal kullanım sırasında ısınabilir.
• Makineyi veya bir aksesuarı daha büyük bir endüstriyel makinenin işini yapmaya zorlamayın. Makine, tasarlandığı güçle daha iyi bir iş çıkaracaktır.
• Tüm makine ayarlarını makine kapalıyken gerçekleştirin.
• Makineyi çalıştığı sürece asla gözetimsiz bırakmayın.
• Makineyi kapatırken makineden komple durduktan sonra uzaklaşın.
• Elektrik fişini çekmeden önce makineyi daima ka- patın.
• Her zaman elektrik fişini çekin. Fisi asla kablodan tutarak prizden çıkarmayın.
• Belirtilen boyutlara uymayan bir ayırma diski kullanmayın.
• Makineyi asla kablosundan tutarak taşımayın.

Bir çalışma koşulunun güvenli olup olmadığından emin olmadığınız durumda makine ile çalışmayın.

10. Montaj

10.1 Montaj (Res. 4 - 10)

Ambalajlama nedenleriyle, makineniz tam olarak monte edilmemiştir.

Cihazı en az iki kişi ile kurun!

1. Makineyi ambalajından çıkarın ve dikkatlice yere yan yatırım.
2. Önce ayağı (11), taşıma tekerlekleri olmayan taraftan, civata Res. 7'de gösterildiği gibi oluklu deliğe oturana kadar gidebildiği kadar dışarı doğru katlayın. Ayağın da yerine oturduğundan ve tekrar katlanmadığından emin olun!
3. İkinci ayak için işlemi tekrarlayın (Res. 8).
4. Makineyi ayakları üzerine yerleştirin.
5. Su borusunun hortumunu ve kabloyu verilen kablo bağlarını kullanarak cihaz gövdesine sabitleyin. (Res. 10,2)
6. Su pompasını (18) su tepsisinin tutucusuna yerleştirin ve tapayı (tapaları) su tepsisinin (8) giderine takın. (Res. 9, 10)
7. Pompa (18) her zaman suyla kaplı olacak şekilde (çalışma sırasında bile) tepsiyi suyla doldurun.

Dikkat!

Su pompası asla kuru çalışmamalıdır. Çalışma sırasında her zaman su ile kaplı olmalıdır.

10.2 Makaralı kızak montajı (Res. 11)

1. Makaralı kızığı (kesme tezgahı) (6), tekerlekli tezgah kılavuz rayına (9) yerleştirin. Bu sırada iki sağ kılavuz makarasının çerçevesi (a) kılavuz rayı çevreler. İki sol kılavuz makarasını kılavuz rayın üzerine yerleştirin.
2. Taş kesme makinesinin önünde durduğunuzda, ölçek taksimi size doğru bakmalıdır. 90° ayırma biçağı boşluğu makaralı kızağın (6) solunda, 45° ayırma biçağı boşluğu ise sağındadır.
3. Kesim tezgahı kolayca yuvarlanmalıdır. Dört te- kerleğin de kılavuz rayı (9) üzerinde durduğundan emin olun.

10.3 Kesme başlığı döndürme tertibatı için kol vi-dasının takılması (Şek. 12)

1. Altı köşeli cıvatayı 30 mm açık uçlu bir anahtar kullanarak sökün.
2. Kesme başlığı döndürme tertibatının kol vidasını (d) dişe takın ve sıkıca vidalayın.

10.4 Uzunlamasına dayanağın takılması (Şek. 13)

1. Uzunlamasına dayanağı (13) makaralı kızağın (6) üzerindeki ölçek taksimli (7) dayanak rayına yerleştirin.
2. Uzunlamasına dayanağı (13) ayırma diskinden (14) uygun mesafede konumlandırın.
3. Kilitleme tutamağını (b) sıkarak uzunlamasına dayanağa (13) sabitleyin.

11. İşletime alma

⚠ DİKKAT!

İşletime almadan önce cihazı mutlaka komple monte edin!

Açma/kapatma şalteri (Res. 14)

Açmak için, açma/kapama şalterinde(2) "I" tuşuna basın.

Ayırma işlemine başlamadan önce, kesme diskinin maksimum hıza ulaşmasını ve soğutma suyu pompa- sının (18) ayırma diskine su pompalamasını bekleyin. Kapatmak için şalterdeki (2) "0" tuşuna basın. (Res. 14).

Bilgi:

Testereyi açtıktan sonra, önce elmas kesici diskin dönüş yönüne dikkat edin. Makine üzerindeki yön okuna dikkat edin!

Dikkat! Tahrik motoru (5) açıldığında su pompası (18) otomatik olarak çalışır! Elmas kesici diske (14) giden su akışını musluğu (16) kullanarak ayarlayabilirsiniz.

12. Kullanım / Çalışma bilgileri

⚠ DİKKAT!

İşletime almadan önce cihazı mutlaka komple monte edin!

12.1 90° gönye kesim (Res. 13)

1. Kelebek cıvatayı (c) gevşetin.
2. Açı durdurucuyu (13) 90°'ye ayarlayın ve kelebek cıvatayı (c) tekrar sıkın.
3. Açı durdurucuyu (13) sabitlemek için kelebek cıvatayı (b) sıkın.
4. Makineyi açma/kapama şalterinden (2) çalıştırın.
5. İş parçasını dayanağa (13) doğru bastırın ve makaralı kızağı (6) ile elmas ayırma diskine (14) doğru itin ve tamamen tek parça halinde kesin.
6. Makineyi tekrar kapatın.

12.2 45° çapraz kesim (Res. 13)

1. Kelebek civatayı (c) gevşetin.
2. Açı durdurucuyu (13) 45°'ye ayarlayın ve kelebek cıvatayı (c) tekrar sıkın.
3. Açı durdurucuyu (13) sabitlemek için kelebek cı- vatayı (b) sıkın.
4. Kesimi "90° kesimler"de belirtildiği gibi uygulayın.

12.3 Sabit kesme derinliği ile kesme (Res. 15, 16)

Bu kesim ile kesme başlığı (4) sabitlenir. İş parçası, makaralı kızak (6) ile elmas ayırma diskine (14) doğru itilir ve tamamen tek parça halinde kesilir.

Kesim sırasında basıncın eşit olmasına ve motor gücüne uygun olmasına dikkat edin!

1. Kesme başlığı ünitesindeki (4) yıldız kavrama vi-dasını (e) gevşetin ve kesme kolunu yukarı doğru itiniz.
2. Kesilecek iş parçasını makaralı kızağa (6) yerleştirin ve sabit ayırma diskini (14) tam segmentli olarak iş parçasının üzerine gevşek bir şekilde yerleştirin.
3. İş parçasını makaralı kızak (6) ile elmas ayırma diskini (14) hafifçe indirebileceğiniz kadar geri çekiniz.
4. Yıldız kavrama vidası (e) ile istenen kesme derin- liğini sabitleyin.
5. Kesme derinliğini kesme başlığı ünitesindeki (4) yıldız kavrama vidası (f) ile kilitleyin.

Dikkat! Kılavuzlanan iş parçasını her zaman ilgili iş parçası dayanağına (7 + 13) karşı tutun veya bastırın.

Dikkat! Soğutma suyu ayırma diskine (14) ulaşana kadar bekleyin.

12.4 Kesme derinliği sabit değilken kesme (Res. 16, 17)

Daha büyük kesme derinliklerinin daha kolay kesilmesi için kesme derinliğinin sabitlenmemesi önerilir. Bu, motora (5) daha az yük bindirir ve elmas ayırma diskini (14) korur.

Bu kesim sırasında iş parçası, emniyete alınmamış kesme başlığının altındaki makaralı kızak (6) ile ileri geri hareket ettirilir. Kesme başlığı (4) sağ el ile aşağı doğru bastırılır.

1. Kesme başlığı ünitesindeki (4) yıldız kavrama vi-dasını (e) gevşetin ve kesme kolunu yukarı doğru itiniz.

2. Yıldız kavrama vidası (f) ile istenen kesme derin- liğini sabitleyin.

3. Kesme başlığı ünitesini (4) elmas kesici diski ile birlikte indirin.

4. Yıldız kavrama vidasını (e) gevşek bırakın.

Dikkat! Elmas ayırma diski (14), makara kızağıının (6) üst kenarının yaklaşık 3 mm altına indirilebilmelidir. Elmas ayırma diski makaralı kızığa temas etmemelidir.

12.5 Kesme başlığı döndürme tertibatı ile kesme / gönye kesimler (Res. 18 - 20)

Kesme başlığı döndürme tertibatını gevşetmek için kol civatasını (d) kullanın ve kesme başlığını (4) dayanağa kadar 45° döndürün.

Kolu tekrar sıkın.

Dikkat! Kesmeye başlamadan önce dayanak ayarını kontrol edin. Elmas ayırma diski makaralı kızağa temas etmemelidir.

Kesimi "90° kesimler"de belirtildiği gibi uygulayın.

12.6 Elmas kesici diskin değiştirilmesi (Res. 17, 18, 21, 22)

⚠️ Dikkat!

Elektrik fişini çekin.

ikaz!

• Elmas kesici diskinde kesik tehlikesi!
• Elmas kesici diskini değiştirirken eldiven takın.

• Ayırma diskinin dönüş yönünü, eş merkezliliğini ve herhangi bir hasar olup olmadığını kontrol edin!

• Elektrik fişini çekin.

• Kesme başlığı ünitesindeki (4) yıldız kavrama vidasını (e) gevşetin ve kesme kolunu tamamen yukarı doğru itiniz. Kesme kolunu, kesme başlığı ünitesindeki (4) yıldız kavrama (f) ile kilitleyin (Res. 17).

• Biçak koruyucu kapağındaki (1) dört cıvatayı gev- şetip çıkarın ve koruyucu kapağı çekip çıkarın. Bilgi: Koruyucu kapak üzerindeki su hortumunun sökülmesine gerek yoktur. Koruyucu kapağı dik- katlice aşağıdaki yukarıya doğru katlayın.

• Kesme milini birlikte verilen alyan anahtarla tutun ve sıkıştırma somununu açık uçlu anahtarla (teslimat kapsamına dahildir) gevşetin. Soldan dişli! Sıkıştırma somununu, basınç flanşını sökün ve elmas ayırma diski (14) dikkatlice çıkarınız.

• Yeni elmas kesici diski (14) takmadan önce kesici mili ve biçak flanşını bir bez veya fırça ile temizleyin. Dikkat! Bileşenlere zarar verebilecek herhangi bir temizlik maddesi kullanmayın.

Dikkat! Yeni elmas kesici diski takarken ters sıra ilerleyiniz. Dönme yönünün doğru olduğundan emin olun! (Elmas kesici diski - OK YÖNÜ - flanş tutucunun çalışma tarafına yerleştirin). Ayıma diski ve koruyucu kapak üzerindeki ok yönü aynı olmalıdır.

1. Testere bıçağı korumasını (1) tekrar takın.

2. Makineyi kısa bir süre çalıştırıp hemen kapatarak eş merkezliliği kontrol edin.

Dikkat!

• Taş kesme makinesinin koruyucu kapak olmadan çalıştırılmasına izin verilmez!
• Biçak sabitlemesine dikkat edin, elmas ayırma diski "titreşmemelidir".
• Su hortumlarının koruyucu kapağa sıkıca takılı olduğundan emin olun.

13. Çalışma sonu

⚠ Dikkat!

Elektrik fişini çekin.

İş bitiminde makineyi temizleyin.

Her kullanımdan sonra suyu boşaltın. Bunun için sız- dırmazlık tapasını (tapalarını) tepsiden (8) çıkarın.

Tepsi (8) ve su pompası (18) kirlerden arındırmak için düzenli olarak temizlenmelidir, aksi takdirde pompa veya borular tıkanır ve elmas kesici diskinin (14) soğutulması garanti edilemez.

Kullanımdan sonra tepsiyi (8) ve su pompasını (18) te-miz su ile durulayınız.

14. Taşıma (Res. 23)

⚠️ Dikkat!

Elektrik fişini çekin.

Taş kesme makinesini taşırken aşağıdaki dilere dikkat edin:

• Silindir taşıyıcıyı (6) kaldırın ve ayrı olarak taşıyın.
• Kesme başlığı ünitesini (4) yerine kilitleyin
• Su tepsisini (8) ve soğutma sistemini boşaltın.
• Ayakları (11) açıklandığı gibi katlayın (Res. 4 - 7) ve taşıma için taşıma tekerleklerini kullanın.

15. Elektrik bağlantısı

Takılı elektro motor işletme hazır bir şekilde bağlıdır. Bağlantı ilgili VDE ve DIN kurallarına uygundur. Müşteri tarafından yapılan şebeke bağlantısı ya da kullanılan uzatma hattı bu talimatlara uygun olmalıdır.

Hasarlı elektrik bağlantı kabloları

Elektrikli bağlantı kablolarında sıklıkla izolasyon hasarları oluşur.

Sebepler:

• Bağlantı kablolarının pencere veya kapılardan geçmesi nedeniyle oluşan baskılar.
• Bağlantı kablosunun doğru döşenmemesi veya sabitlenmemesi nedeniyle bükülmesi.
• Bağlantı hatlarının üzerinden geçilmesiyle oluşan kesilmeler.
• Duvar prizinden zorla çekme nedeniyle oluşan izolasyon hasarları.
• İzolasyonun eskimesine bağlı çatlaklar.

Bu gibi hasarlı elektrik bağlantı kabloları kullanılmamalıdır ve izolasyon hasarları nedeniyle ölüm tehlikesi söz konusudur.

Elektrik bağlantı kablolarında düzenli olarak hasar kontrolü yapın. Kontrol sırasında bağlantı kablosunun şebekeye bağlı olmamasına dikkat edin.

Elektrik bağlantı kabloları geçerli VDE ve DIN yönet-meliklerine uygun olmalıdır. Sadece aynı işarete sahip bağlantı kabloları kullanın.

Bağlantı kablosunda tip kodu baskısının bulunması zorunludur.

Alternatif akımlı motor 230 V / 50 Hz

• Şebeke gerilimi 230 Volt / 50 Hz.
• Şebeke bağlantısı ve uzatma hattı 3 telli olmalıdır = P + N + SL . - (1/N/PE).
• Uzatma kabloları minimum 1,5 mm ^2 kesite sahip olmalıdır.
• Şebeke bağlantısı maksimum 16 A ile sigortalanmıştır.

16. Bakım

⚠️ Dikkat!

Tüm bakım çalışmalarından önce elektrik fişini çekin.

• İş bitiminde makineyi temizleyin.
• Aşınmış ayırma disklerini değiştirin.
• Hasarlı koruma tertibatlarını değiştirin.
• Toz ve kir düzenli olarak makineden arındırılmalıdır. Temizlik en iyi şekilde bir bez veya fırça ile yapılır.
• Tüm hareketli parçaları periyodik zaman aralıklarında yağlanmalıdır.
• Plastik malzemeleri temizlemek için aşındırıcı mad-

deler kullanmayın.

• Tepsi (8) ve su pompası (18) kirlerden arındırmak için düzenli olarak temizlenmelidir, aksi takdirde elmas kesici diskinin (14) soğutulması garanti edilemez.
• Tüm koruma tertibatlarını tekrar çalıştırın ve kontrol edin.
• Bakım ve onarım çalışmaları sadece uzman personel tarafından yapılmalıdır.

Bağlantılar ve onarımlar

Elektrik donanımındaki bağlantı ve onarım çalışmaları sadece bir elektrik uzmanı tarafından yapılabilir.

Sorularınızın olması durumunda lütfen aşağıdaki bilgileri verin:

• Motorun akım türü
• Makine tip etiketinin verileri

Yedek parça siparişi

Yedek parça siparişinde şu bilgiler verilmelidir:

• Cihaz tipi
• Cihazın ürün numarası
- Makine tanım numarası
• Gerekli yedek parçanın yedek parça numarası

Servis bilgileri

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

Aşınma parçaları*: Elmas kesici diskleri, karbon fırça- lar, tezgah ve kesme başlığı kılavuzları

* Teslimat kapsamında bulunması zorunlu değildir!

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

17. Kaçak akım koruma şalterleri için ek talimatlar (Res. 25)

Lütfen devreye alma ve kullanım için aşağıdaki önemli talimatları dikkate alın.

Bu ürünü üçüncü şahıslara devretseniz bile buna dikkat edin. Bu nedenle ileride başvurmak üzere bu kullanım kılavuzunu saklayın.

Güvenlik uyarıları!

- Güvenlik ve izin nedenlerinden (CE) dolayı ürün üzerinde izinsiz onarım ve/veya değişiklik yapılmasına izin verilmemektedir.

Ürünü asla parçalarına ayırmayın.

- Ürün çocuk elleri için uygun değildir. Çocuklar elektrikli cihazları kullanmanın tehlikelerini değerlendi-remezler. Bu nedenle, çocukların bulunduğu ortamlarda özellikle dikkatlı olun.

- Ürünün tasarımı koruma sınıfı 1'e karşılık gelmekte-dir. Güç kaynağı olarak sadece kamu şebekesinden gelen koruyucu topraklama iletkenli (230V\~/50Hz) uygun bir priz kullanılabilir.

- Ticari tesislerde, Alman Endüstriyel İşveren Sorumluluk Sigortası Dernekleri Federasyonu'nun elektrikli sistemler ve donanımlar için kaza önleme yönetmeliklerine uyulmalıdır.

- Okullarda, eğitim merkezlerinde, hobi ve kendin yap atölyelerinde, ürünün çalışması eğitimli personel tarafından denetlenmelidir.

- Ürünü dikkatli kullanın. Darbeler, çarpmalar veya alçak bir yükseklikten düşme nedeniyle hasar görebilir.

- Ürün soğuk bir odadan sıcak bir odaya taşınırsa asla kullanmayın. Oluşan yoğuşma ürüne zarar verebilir.

- Ürünü şebeke gerilimine bağlamadan önce oda sıcaklığına ulaşmasını bekleyin. Bu birkaç saat sürebilir.

- Ürüne nemli veya ıslak ellerle dokunmayın.

- Ürünün tamamının yalıtımının zarar görmediğinden veya tahrip olmadığından emin olun.

- Ürün uzun bir süre kullanılmayacaksa, şebeke gerilimiyle bağlantısını kesin ve prizden çekin.

- Kurulum yerinde veya nakliye sırasında aşağıdaki çevresel koşullardan kaçının:

Nem veya yüksek nem. Aşırı soğuk veya sıcak. Toz veya yanıcı gazlar, buharlar veya çözücü maddeler. Aşırı titreşimler.

Makinelerin veya hoparlörlerin yakınında olduğu gibi güçlü manyetik alanlar.

Kaçak akım koruma şalterinin devreye alınması:

- Kaçak akım koruma şalteri bir test düğmesi ile donatılmıştır.

İşlev, her devreye alma işleminden önce ve düzenli aralıklarla (en az haftada bir) kontrol edilmelidir.

- Kaçak akım koruma şalteri bu test sırasında düzgün bir şekilde kapanmazsa, kişisel koruma yoktur! Bu durumda cihaz derhal değiştirilmelidir!

- Bu kullanım talimatlarına uyulmamasından kaynaklanan hasarlar garantiyi geçersiz kılacaktır. Netice zararlarından dolayı sorumluluk kabul etmeyiz.

- Her kullanımdan önce üründe hasar olup olmadığını kontrol edin! Herhangi bir hasar tespit ederseniz, ürün şebeke gerilimine bağlanmamalıdır!

- Turuncu sıfırlama düğmesine bastıktan sonra cihaz çalışmaya hazırlır. Çalıştırmadan önce, lütfen kırmızı test düğmesi üzerinden tetiklemeyi kontrol edin.

- Kaçak akım koruma şalterini prize takın.

- Turuncu sıfırlama düğmesine basın.

- Cihazın çalışmaya hazır olduğunu göstermek için pencerede kırmızı bir sembol belirir.

- Kırmızı test düğmesine basın. Bu sırada bir kaçak akımı simüle edilir.

- Eğer doğru çalışıyorsa, koruma şalteri yükü şebekeden ayınır. Bu durum pencerede kırmızı sembolün sönmesi ile gösterilir.

- İnsanlar ve hayvanlar sadece koruma şalteri doğru çalışıyorsa korunur.

- Çalıştırmak için sıfırlama düğmesine tekrar basilmalıdır.

- Yük artık fişe takılabilir.

Teknik veriler:

Açma arıza akımı < 30 mA

Akım beslemesi 230 - 240 V\~ / 50 Hz

Yüklenebilirlik 16A (3680 W)

Kutup sayısı 2 kutuplu devreye girdi

Ön sigorta 16 A

Koruma türü IP54

Ölçüler 126 x 50 x 88 mm

Amacına uygun kullanım!

Sifir gerilim tetikleyici taşınabilir kaçak akım koruma şalteri, ıslak taşlama makineleri ve evdeki benzer elektrik yükleri için tasarlanmıştır.

Şebeke beslemesi ile yük arasına basitçe bağlanır ve böylece gerilim altındaki parçalarla temasa ve gerilim geri geldikten sonra makinenin yeniden başlatılmasına karşı optimum koruma sağlar.

- Makineyi her zaman birlikte verilen kaçak akım koruma şalteri ile çalıştırın.

18. Bertaraf ve geri dönüşüm

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüş- türülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

• Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.
• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.
• Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!
• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını isaret eder.

• Elektrikli ve elektronik eski cihazlar aşağıdaki yerle- re ücretsiz olarak teslim edilebilir:

• Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri).

• Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).
• Cihaz başına, kenar uzunluğu maksimum 25 santimetre olan yaklaşık üç eski elektronik ciha-zı, öncesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine gö-türmeden üreticiye ücretsiz olarak teslim edebi-lirşiniz.
• Üreticinin ve satıcının diğer ek iade alma koşullarını ilqili müşteri hizmetlerinden öğrenebilirsiniz.

- Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.

- Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

19. Arıza giderme

Arıza Olası sebep Yardım
Motor kapatıldıktan sonra elmas kesici diski ayrılır	Sabitleme somunu çok hafif sıkılmış	Sabitleme somununu sıkın
Motor çalışmaya başlamıyor	Şebeke sigortasının kesilmesi Şebeke sigortasını kontrol edin
	Uzatma kablosu arızalı Uzatma kablosunu değiştirin
	Motordaki ya da şalterdeki bağlantılar düzgün değil	Uzman elektrikçiye kontrol ettirin
	Motor ya da şalter arızalı Uzman elektrikçiye kontrol ettirin
Motor performans göstermiyor	Uzatma hattının çapraz kesiti yeterli değil	Elektrik bağlantısına bakın, sigorta devreye giriyor
	Aşırı yüklenme Takımı kontrol edin
	Elmas kesici disk kör Elmas kesici diski yenisiyle değiştirin
Motor çalışma sırasında kapanıyor	Motor aşırı yüklenme nedeniyle kapanıyor, örn. aşırı kesme basıncı nedeniyle	Motor soğuyana kadar bekleyin (5-10 dakika), ardından tekrar açın
Pompa kapanıyor	Pompa aşırı yük nedeniyle kapanıyor, örn. yoğun kirlenme nedeniyle	Makineyi hemen kapatın. Pompayı temizleyin ve yaklaşık 5-10 dakika sonra makineyi yeniden çalıştırın. Dikkat! Asla kuru kesmeyin!
Kesme işlemi optimum değil	Ayırma diskine çok fazla yüklenilmiş	Uygun bir ayırma diski kullanın, kesme basıncını azaltın
	Elmas segmentleri çok küt Ayırma diskini bileyin
	Yetersiz soğutma suyu nedeniyle ayırma diski aşırı ısınmış	Soğutma suyu beslemesini optimize edin

Bu uygunluk beyanının düzenlenmesinden yalnızca üretici sorumludur.

İşbu uygunluk beyanının düzenlendiği burada adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

Apaçık kusurları malların alınmasından 8 gün içinde bildirilmesi gerekir, aksi takdirde alıcı bu kusurları için tüm talepler kaybeder. Biz ücretsiz, yararsız olmalıdır malzeme veya işçilik üst üste saptanabilir bu süre içinde her bir parça takmadan böyle bir şekilde teslim tarihinden itibaren zımni garanti süresine uygun tedavi ile makinelerde bir garanti veriyoruz. Biz tedarikçiler karşı garanti talepleri hakkı olarak kendimizi üretmek değil bu parça için, biz, sadece teminat olun. Aliciya yeni parçaların yerleştirilmesi için maliyetleri. Dönüşüm ve azaltma iddiaları ve diğer tazminat talepleri dahil değildir.
