Ürün tipi	Kesme, çekme ve gönye testeresi
Marka	Scheppach
Model	HM216
Anma gücü (S1)	1700 W
S6 %25 modunda güç	2000 W
Boşta devir sayısı	4700 min⁻¹
Testere çapı	216 mm
Testere deliği	30 mm
Testere kalınlığı	2,8 mm
Ağırlık	12,0 kg
Döner tabla açısı	-45° / 0° / +45°
Gönye kesme (eğik kafa)	0° ila 45° sola
0°'de kesme genişliği	340 × 65 mm
45°'de kesme genişliği	240 × 65 mm
Koruma sınıfı	II (çift yalıtım)
Şebeke gerilimi	220-240 V~, 50 Hz
Lazer	Sınıf 2, 650 nm, < 1 mW
Ses basıncı seviyesi	96,5 dB (K=3 dB)
Ses gücü seviyesi	109,5 dB (K=3 dB)
Ana işlevler	Kesme, çekme, basit ve çift gönye
Güvenlik cihazları	Hareketli testere koruması, mil kilidi, devrilme koruması
Teslimat kapsamı	2 testere bıçağı (24 ve 48 dişli), sıkıştırma aparatı, talaş torbası, alyan anahtarları
Bakım	Düzenli temizlik, her 50 saatte bir fırça değişimi, aylık yağlama
Aşınma parçaları	Karbon fırçalar, testere bıçağı, tabla ek parçası, talaş torbası

Sık sorulan sorular - HM216 SCHEPPACH

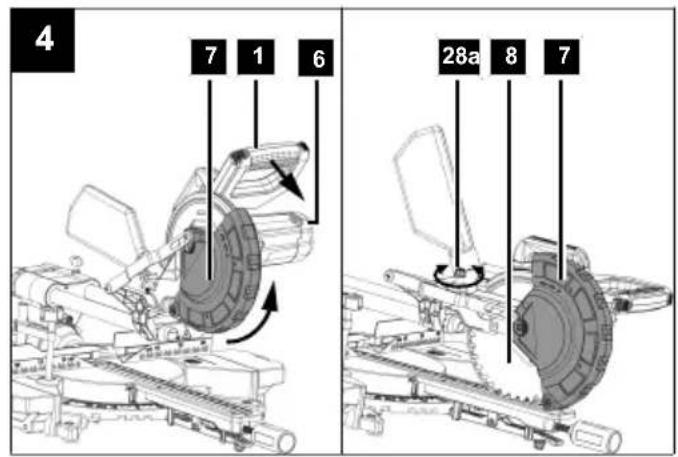

Scheppach HM216 testere bıçağı nasıl değiştirilir?

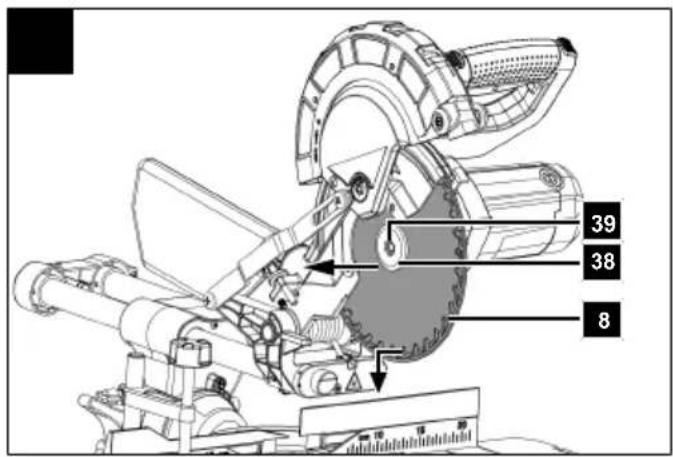

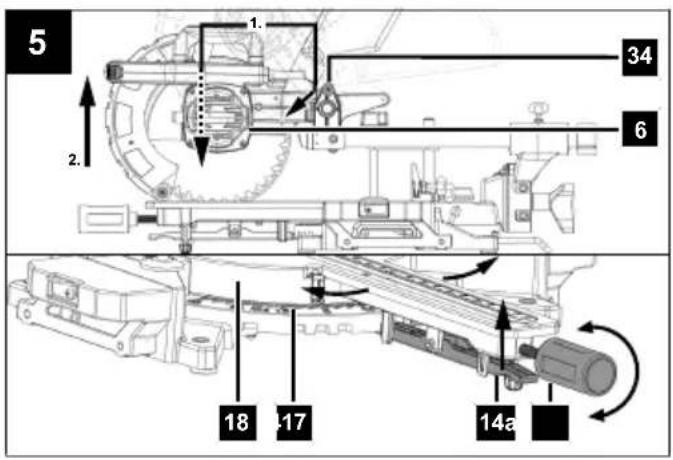

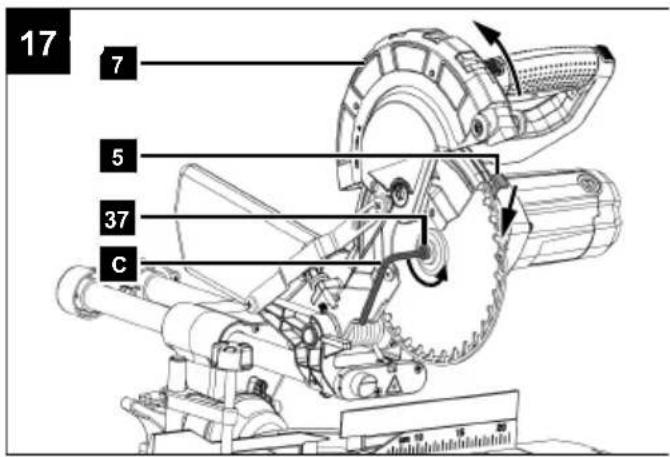

Aleti fişten çekin. Kafayı kaldırın ve emniyet pimiyle (34) kilitleyin. Kapağın sabitleme vidasını (7a) gevşetin, korumayı yukarı kaldırın. Mil kilidine (5) basarken 6 mm alyan anahtarıyla flanş vidasını (37) saat yönünde gevşetin. Vidayı, dış flanşı ve bıçağı çıkarın. Yeni bıçağı doğru dönüş yönünde (gövde üzerindeki ok) takın. Ters sırayla sıkın.

Ne tür testere bıçağı kullanmalıyım?

Yalnızca 216 mm çapında, 30 mm delikli ve 2,8 mm kalınlığında sert metal testere bıçakları kullanın. EN 847-1 standardına uygun olmalıdır. HSS (yüksek hız çeliği) bıçaklar kullanmayın. Verilen bıçaklar ahşap içindir; metal veya odun kesmeyin.

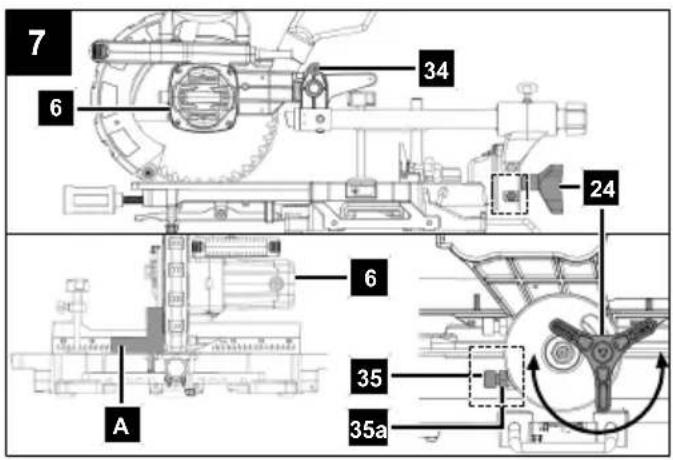

90° kesme hassasiyeti nasıl ayarlanır?

Kafayı indirin ve emniyet pimiyle sabitleyin. Sabitleme vidasını (24) gevşetin. Testere bıçağı ile döner tabla arasına 90° gönye cetveli yerleştirin. Emniyet somununu (35a) gevşetin ve ayar vidasını (35) açı doğru olana kadar çevirin. Somunu sıkın. Gerekirse açı göstergesini (16) 0°'ye ayarlayın.

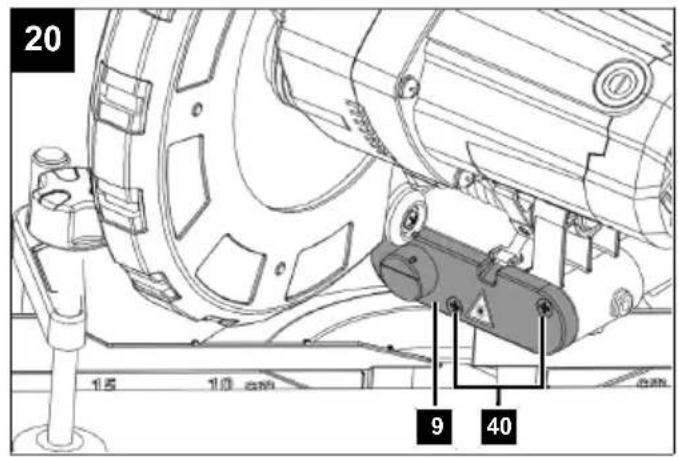

Lazer nasıl kalibre edilir?

Testereyi fişten çekin. Vidaları (40) gevşeterek lazer kapağını (9) çıkarın. Testereyi fişe takın (lazere güç vermek için), lazer modülünü yana doğru kaydırarak ışının testere dişleriyle çakışmasını sağlayın. Kapağı tekrar takın.

Testere hangi bakımı gerektirir?

Düzenli olarak nemli bir bez ve hafif sabunla temizleyin. Çözücü kullanmayın. Hareketli parçaları ayda bir yağlayın. Karbon fırçaları ilk 50 saatten sonra ve ardından her 10 saatte bir kontrol edin; karbon boyu 6 mm'den kısaysa değiştirin.

Çift gönye kesimi nasıl yapılır?

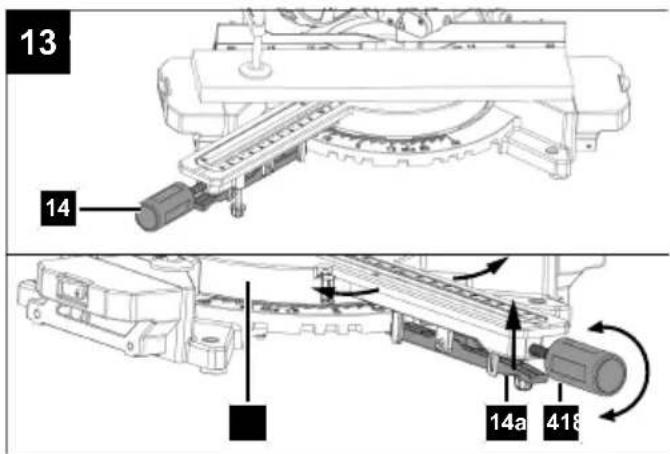

Döner tablayı istenen açıya (0°-47°) kulpu (14) ve kilitleme kolunu (14a) kullanarak ayarlayın. Sabitleme vidasını (24) gevşeterek testere kafasını (6) sola 0° ila 45° arasında eğin. Hareketli durdurma rayının dış konumda ve kilitli olduğundan emin olun. Normal kesimde olduğu gibi kesin, ancak genişlik gerektiriyorsa çekme kılavuzunu serbest bırakın.

Önemli güvenlik önlemleri nelerdir?

Her zaman koruyucu gözlük ve işitme koruması kullanın. Hareket halindeki testereye dokunmayın. Ellerinizi testereden 100 mm'den fazla uzak tutun. Parçayı sıkıştırma aparatıyla sabitleyin. Metal veya belirtilmeyen malzemeleri kesmeyin. Herhangi bir ayar yapmadan önce testereyi fişten çekin. Lazere doğrudan bakmayın.

Testere nasıl taşınır ve saklanır?

Taşıma için döner tablayı kilitleyin, kafayı indirin ve emniyet pimiyle (34) sabitleyin. Çekme kılavuzunu vidayla (28a) arka konumda sabitleyin. Taşıma kolunu (42) kullanın. Karanlık, kuru, donmayan, 5-30°C arası bir yerde saklayın. Tozdan korumak için örtün.

Motor çalışmazsa ne yapmalı?

Kablo ve fişi kontrol edin, şebeke sigortalarını kontrol edin. Motor çalışmıyorsa arızalı olabilir; kendiniz onarmayın, kalifiye bir elektrikçiye başvurun. Yavaş çalışıyorsa şebeke voltajını kontrol edin (220-240 V olmalı) ve devreyi aşırı yüklemeyin.

Tabla ek parçası nasıl değiştirilir?

Testereyi fişten çekin. Gerekirse döner tablayı çevirerek ek parçasının (13) yarık başlı vidalarına (41) erişin. Vidaları ve eski ek parçayı çıkarın. Yenisini takın ve vidaları sıkın. Hasarlıysa hemen değiştirin, aksi halde sıkışmaya neden olabilir.

KULLANIM KILAVUZU HM216 SCHEPPACH

TR Gönye, iki kollu ve gönyeburun testeresi | Orijinal kullanma kılavuzunun çevirisi...... 349

11.1 Üldised hooldusmeetmed

1 Giriş.... 349
2 Ürün açıklaması (Res. 1-24) 349
3 Teslimat kapsamı (Res. 1, 2) 350
4 Amacına uygun kullanım.... 350
5 Güvenlik uyarıları 351
6 Ambalajdan çıkarma 354
7 Teknik veriler.... 354

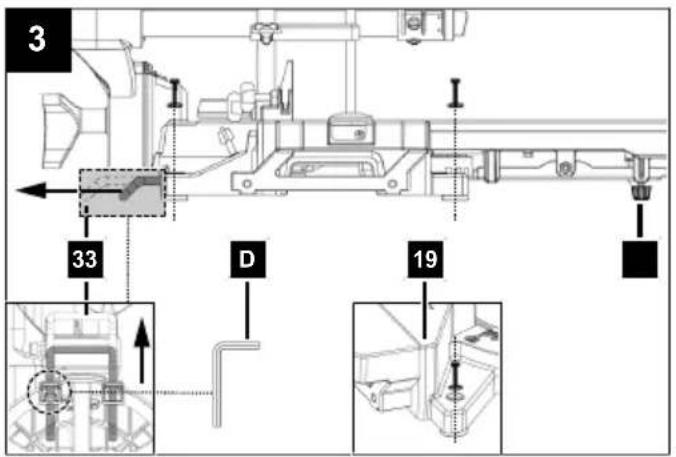

8 Devreye almadan önce (Res. 3) 355
9 Montaj 355
10 Kullanım 356
11 Bakım.... 358
12 Taşıma (şek. 1, 4, 23) 359
13 Depolama.... 359
14 Elektrik bağlantısı.... 360
15 Onarım ve yedek parça siparişi.... 360
16 İmha ve yeniden değerlendirme.... 360
17 Ariza giderme.... 361
18 AB uygunluk beyanı 362
19 Patlatılmış çizim 363

Ürün üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	İşletime almadan önce kullanım kılavuzunu ve güvenlik uyarılarını okuyun ve bunları dikkate alın!
	Bir koruyucu kulaklık kullanın.
	Toz oluşan ortamlarda solunum maskesi ta- kın!
	Bir koruyucu gözlük kullanın.
	Dikkat! Yaralanma tehlikesi! Çalışır durum- daki testere şeridine dokunmayın!
	Dikkat! Lazer ışını (Res. 1, 20)
	Koruma sınıfı II (çift izolasyon).

CE	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

1 Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat

İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz

Bu yeni ürünü iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu ürünün üreticisi, geçerli ürün sorumluluk yasası uyarınca ürün üzerinde veya ürünün kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım
• Kullanma kılavuzunun dikkate alınmaması
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar
• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması
• Amacına aykırı kullanım
• Elektrik ile ilgili yönetmeliklerin ve 0100, DIN 57113 / VDE0113 sayılı VDE direktiflerinin dikkate alınmaması nedeniyle elektrikli sistemlerin arızalanması.

Dikkate almanız gerekenler:

Kullanım kılavuzu bu ürünün bir parçasıdır.

Kullanım kılavuzu, ürün ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, onarım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve ürünün uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir. Bu kullanım kılavuzunun güvenlik uyarlarına ek olarak, ülkenizde ürünün kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Ürünü kullanmadan önce tüm kullanım ve güvenlik talimatları hakkında bilgi edinin. Ürünü sadece tarif edildiği şekilde ve belirtilen uygulama alanları için çalıştırın. Kullanım kılavuzunu iyi saklayın ve ürünü üçüncü şahıslara devrederken tüm belgeleri teslim edin.

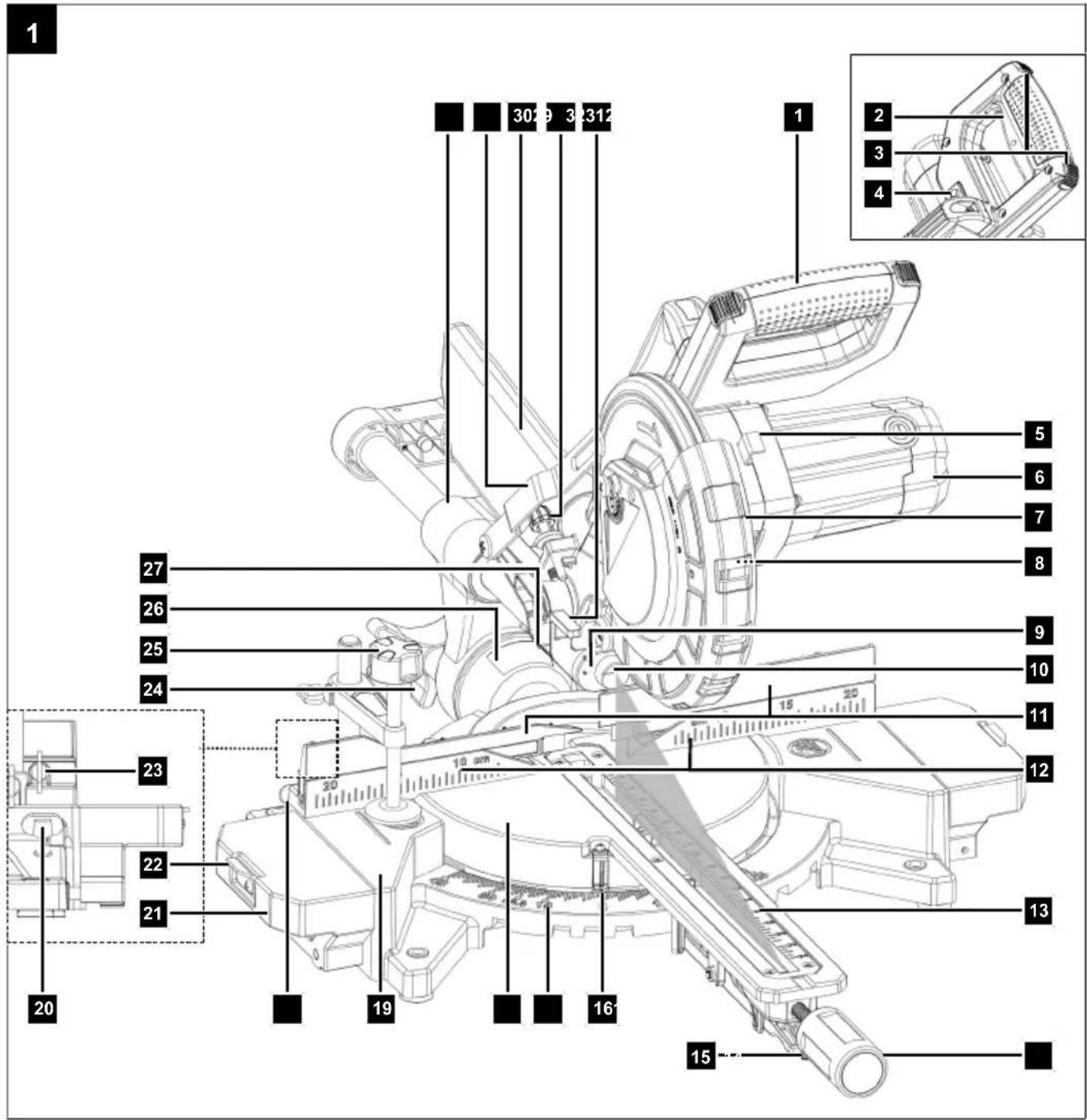

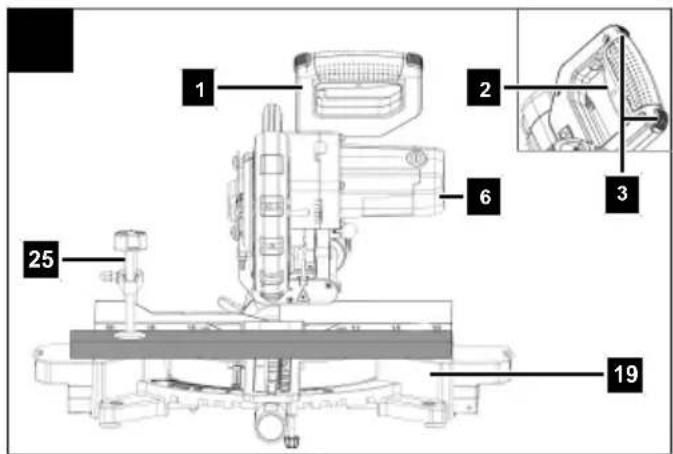

2 Ürün açıklaması (Res. 1-24)

1. Tutamak
2. Açma/Kapama şalteri
3. Kilitleme şalteri

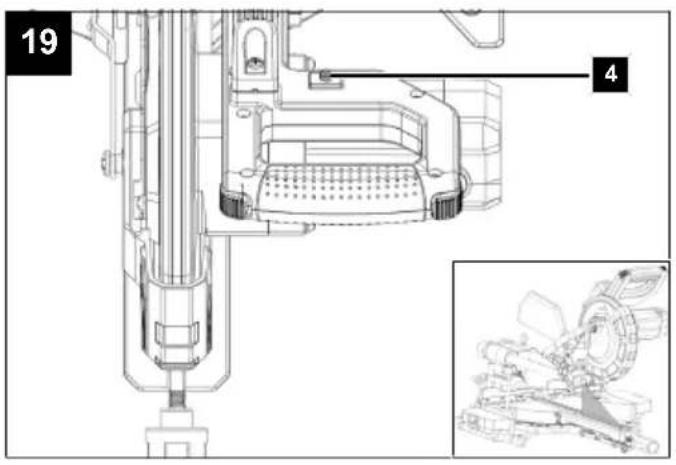

4. Açma/Kapama şalteri lazeri
5. Testere mili kilidi
6. Testere başlığı
7. Hareketli testere biçağı koruması

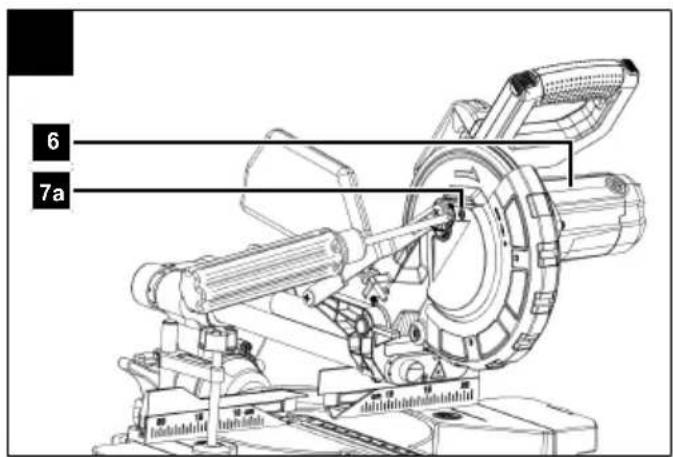

7a. Tespitleme civatasi

1. Testere bıçağı

2. Lazer kapağı

3. Lazer

4. Kaydırılabilir durdurma rayı

5. Durdurma rayi

6. Tezgah dolgu maddesi

7. Döner tezgah için tutamak/sabitleme vidası

14a. Kilitleme kolu

1. Ayar vidası

2. Gösterge

3. Ölçek

4. Döner tezgah

5. Sabit testere tezgahi

6. İş parçası altlığı sabitleme vidası

7. İş parçası altlığı

8. Uzunlamasina durdurucu

9. Kaydırılabilir durdurma rayı sabitleme vidası

10. Sabitleme vidası

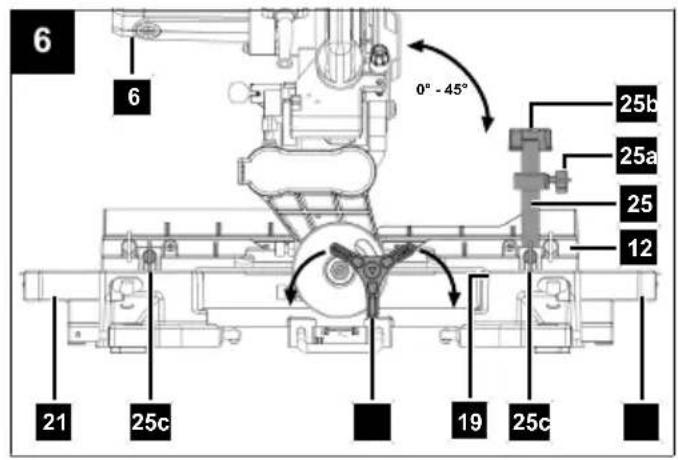

11. Germe tertibati

25a. Germe tertibatı için yükseklik ayarı sabitleme vidası

25b. Germe tertibatı için yükseklik ayarı tırtıllı civatası

25c. Germe tertibatı için sabitleme vidası

1. Açı ölçeği

2. Açı göstergesi

3. Çekme kılavuzu

28a. Çekme kılavuzu sabitleme vidası

1. Kılavuz braket

2. Talaş toplama torbası

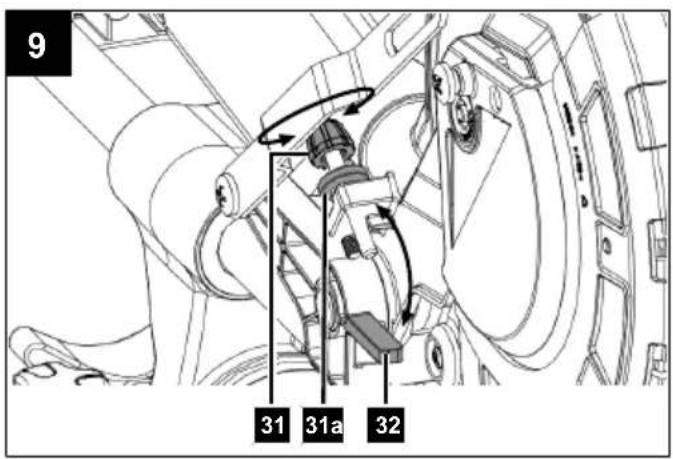

3. Kesme derinliği sınırlandırması için civata

31a. Kesim derinliği sınırlaması için tırtıllı somun

1. Kesme derinliği sınırlandırması için durdurma

2. Devrilme emniyeti

3. Emniyet pimi

4. Ayar vidası (90°)

35a. Emniyet somunu (90°)

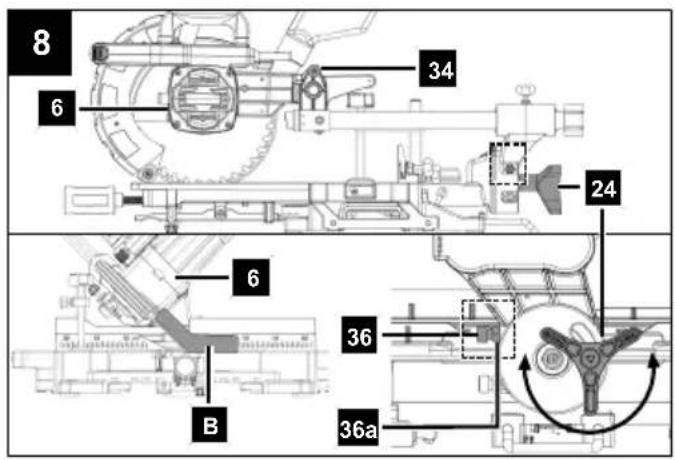

1. Ayar vidası (45°)

36a. Kontra somunu (45°)

1. Flanş vidası

2. Diş flanş

3. İç flanş

4. Lazer kapağı için yıldız vida

5. Tezgah dolgu maddesi yıldız vida

6. taşıma kulpu

7. LED çalışma farı (gösterilmemiştir) (Sadece şu ürün numarası için geçerlidir: 59012159953)

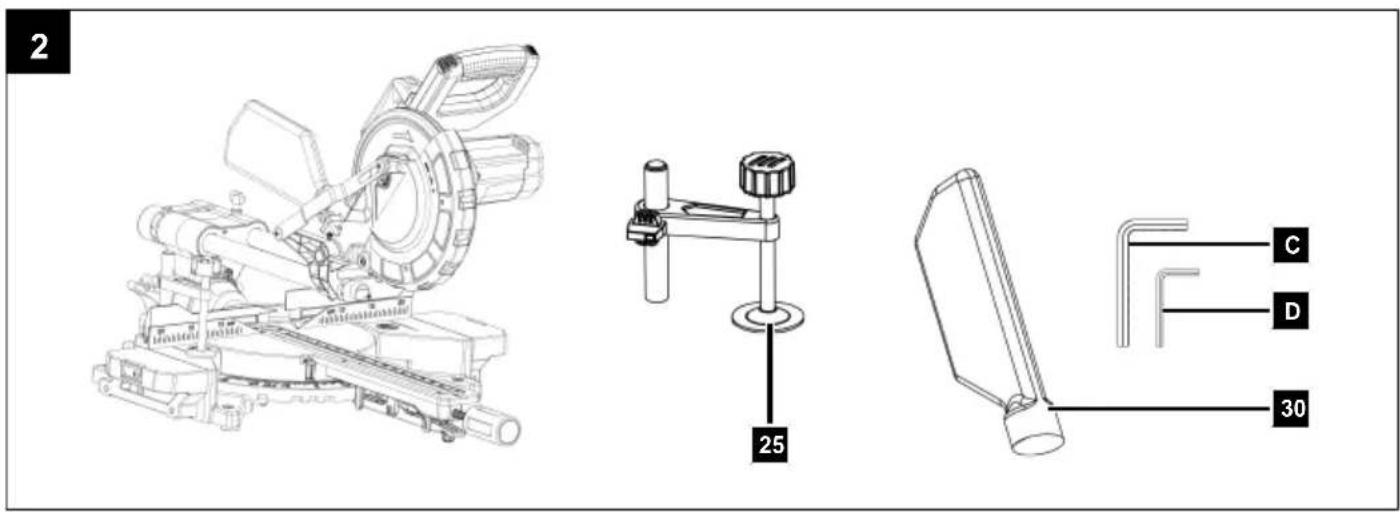

3 Teslimat kapsamı (Res. 1, 2)

Poz. Adet Tanım

1. 1 x Testere bıçağı (24 dişli)

2. 1 x Testere bıçağı* (48 dişli)

3. 1 x Germe tertibati

4. 1 x Talaş toplama torbası

C. 1 x Alyan anahtarı 6 mm

D. 1 x Alyan anahtarı 3 mm

1 x Gönye, iki kollu ve gönyeburun testeresi

1 x Kullanım kılavuzu

* = teslimat kapsamına dahil değildir!

4 Amacına uygun kullanım

Testere, makine büyüklüğüne göre tahta ve plastik kesmek içindir. Testere, yakacak odun kesmek için uygun değildir.

UYARI

Ürünü, kullanma kılavuzunda belirtilenin dışında, başka malzemeler kesmek için kullanmayın.

UYARI

Beraberinde teslim edilen testere bıçağı sadece tahta kesmek içindir! Yakacak odun kesmek için kullanmayın!

Sadece ürün için uygun testere bileçakları kullanılabilir. Her türlü ayırma diskinin kullanılması yasaktır.

Ürün, sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygun olmayan kullanım olarak kabul edilir. Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda operatör sorumludur, üretici değil.

Amacına uygun kullanıma, güvenlik uyarılarının, montaj kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının dikkate alınması da dahildir.

Ürünün kullanımında ve bakımında görev alan kişiler, ü- rün hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili eğitim almış olmalıdır.

Üründe yapılan değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.

Ürün, sadece üreticinin orijinal parçaları ve orijinal akse-suarları ile kullanılabilir.

Üreticinin güvenlik, çalışma ve bakım talimatlarına ya da teknik verilerde belirtilen ölçülere uyulmalıdır.

Amacına uygun kullanıma rağmen bazı diğer risk faktörleri tamamen ortadan kaldırılamaz. Ürünün tasarımına ve yapısına göre aşağıdaki maddeler söz konusu olabilir:

• Kapalı olmayan kesme alanında testere bıçağına dokunulması.
• Çalışır durumdaki testere şeridine dokunulması (kesik yaralanmaları).
• İş parçalarının ve iş parçası bölümlerinin geri tepmesi.
• Testere bıçağı kırılmaları.
• Testere bıçağının arızalı sert metal parçalarının dışarı fırlaması.
• Gerekli kulaklığın kullanılmamasında işitme hasarları.
• Kapalı alanlarda kullanım durumunda ahşap tozlarının sağlık açısından zararlı emisyonları.

Lütfen ürünlerimizin ticari, zanaatkar ya da endüstriyel kullanım için tasarlanmadığını dikkate alın. Ürün ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

Kullanım kılavuzundaki sinyal kelimelerinin açıklaması

TEHLIKE

Kaçınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanacak yakın tehlikeli bir durumu gösteren sinyal kelimesi.

! UYARI

Kaçınılmadığı takdirde ölümle veya ciddi yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

iKAZ

Kaçınılmadığı takdirde hafif veya orta derecede yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

DİKKAT

Kaçınılmadığı takdirde ürüne veya mala/mül- ke zarar verebilecek potansiyel olarak tehli- keli bir durumu belirten sinyal sözcüğü.

5 Güvenlik uyarıları

Elektrikli aletler için genel güvenlik uyarıları

! UYARI

Bu elektrikli alet üzerinde bulunan tüm güvenlik uyarılarını, talimatları, resimleri ve teknik verileri okuyun.

Takip eden talimatların dikkate alınmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.

Daha sonra başvurmak üzere tüm güvenlik açıklamalarını ve talimatlarını saklayın.

Güvenlik uyarlarında kullanılan "elektrikli alet" terimi, elektrikle çalışan (elektrik kablosu ile) elektrikli aletleri veya akü ile (elektrik kablosu olmadan) çalışan elektrikli aletleri kapsamaktadır.

1) Çalışma yeri güvenliği

a) Çalışma alanınızı temiz tutun ve yeterince aydınlatın. Düzensizlik veya aydınlatılmamış çalışma yerleri kazalara sebep olabilir.
b) Elektrikli alet ile, yanıcı sıvılar, gazlar veya tozların mevcut olduğu patlayıcı ortamlarda çalışmayın. Elektrikli aletler, toz veya buharları tutuşturabilecek kıvılcımlar üretir.
c) Elektrikli aleti kullanırken çocukları ve diğer insanları aletten uzak tutun. Dikkatinizin dağılması durumunda elektrikli alet üzerindeki kontrolünüzü yitirebilirsiniz.

2) Elektriksel güvenlik

a) Elektrikli aletin bağlantı fişi prize tam oturmalıdır. Fiş kesinlikle değiştirilmemelidir. Topraklamalı elektrikli aletler ile birlikte kesinlikle adaptör fisler kullanmayın. Değiştirilmemiş fisler ve uygun prizler, elektrik çarpma riskini azaltır.
b) Boru, kalorifer, soba ve buzdolabı gibi topraklanmış yüzeylere vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı takdirde ciddi elektrik çarpma tehlikesi ortaya çıkar.

c) Elektrikli aletleri yağmura ve ıslanmaya karşı koruyun. Suyun elektrikli alete girmesi, elektrik çarpma riskini yükseltir.
d) Bağlantı kablosunu, elektrikli aleti taşımak, asmak veya fişi prizden çekmek gibi amacı dışında işler için kullanmayın. Bağlantı kablosunu ısı, yağ, keskin kenarlar veya hareketli parçalarından uzak tutun. Hasarlı veya dolanmış güç kabloları, elektrik çarpma riskini artırır.
e) Elektrikli alet ile açık havada çalışırken sadece açık havaya uygun uzatma kabloları kullanın. Açık havaya uygun uzatma kablosu kullanılması elektrik çarpma riskini azaltır.
f) Elektrikli aletin nemli ortamda kullanımı zorunlu olduğunda, kaçak akım rölesi kullanın. Kaçak akım rölesi kullanılması elektrik çarpma riskini azaltır.

3) İnsanların güvenliği

a) Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli alet ile çalışırken mantıklı hareket edin. Yorgunsanız veya uyuşturucu, alkol veya ilaç etkisi altındaysanız elektrikli aleti kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir.
b) Kişisel koruyucu donanım ve daima bir koruyucu gözlük takın. Elektrikli aletin türüne ve kullanımına göre toz maskesi, kaymayı önleyici eldivenler, baret veya koruyucu kulaklık gibi kişisel koruyucu donanım kullanılması, yaralanma riskini azaltır.
c) Aletin kontrol dışı işletme girmesini önleyin. Elektrikli aleti elektrik beslemesine ve/veya aküye bağlamadan, aleti tutmadan veya taşımadan önce aletin kapalı olduğundan emin olun. Elektrikli aleti taşırken parmağınız şalter üzerinde olursa veya elektrikli aleti açık haldeyken elektrik beslemesine bağlı-dığınız takdirde kazalar meydana gelebilir.
d) Elektrikli aleti çalıştırmadan önce ayar aletlerini veya civata anahtarlarını ortadan kaldırın. Elektrikli aletin dönen bir parçasında bulunan alet veya anahtarlar yaralanmalara neden olabilir.
e) Vücudunuz anormal şekilde durmamalıdır. Güvenli bir duruş sağlayın ve her daim dengede durun. Bu şekilde elektrikli aleti beklenmeyen durumlarda daha i-yi kontrol edebilirsiniz.
f) Uygun kıyafet kullanın. Bol kıyafet veya aksesuar kullanmayın. Saçlarını ve kıyafetinizi hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saçlar, hareketli parçalara kapılabilir.
g) Toz emme ve toplama üniteleri monte edildiği takdirde, bunlar bağlanmalı ve doğru kullanılmalıdır. Toz emme ünitesi, toza bağlı riskleri azaltabilir.
h) Elektrikli aleti uzun süredir kullanıyor olsanız bile güvenliği elden bırakmayın ve elektrikli aletin güvenlik kurallarını ihmal etmeyin. Dikkatsizlik nedeniyle saniyeler içerisinde ağır yaralanmalar meydana gelebilir.
a) Elektrikli alete aşırı yüklenmeyin. Çalışmanıza uygun elektrikli aleti kullanın. Uygun elektrikli alet ile, belirtilen güç aralığında daha iyi ve daha güvenli şekilde çalışabilirsiniz.

4) Elektrikli aletin kullanımı ve alet ile çalışma

b) Şalteri arızalı olan elektrikli aleti kullanmayın. Açılıp kapatılamayan elektrikli alet tehlikelidir ve onarılması gerekir.

c) Cihaz ayarlarını yapmadan, elektrikli alet parçalarını değiştirmeden veya elektrikli aleti rafa kaldırmadan önce fişi prizden çekin ve/veya çıkarılabilir aküyü çıkarın. Bu tedbir, elektrikli aletin yanlışlıkla çalıştırılmasını önler.

d) Kullanılmayan elektrikli aletleri çocukların erişemeyeceği şekilde muhafaza edin. Elektrikli aletin kullanımını bilmeyen veya bu talimatları okumamış kişilere aleti kullandırtmayın. Elektrikli aletler, bilgisiz kişiler kullandığı takdirde tehlikelidir.

e) Elektrikli aletlerin ve kullanılan diğer aletlerin bakı- mini özenli şekilde yapın. Hareketli parçaların so- runsuz bir şekilde çalışıp çalışmadığını ve sıkış- madığını, elektrikli aletin fonksiyonu zarar görme- yecek şekilde parçaların kırılmış veya hasar gör- müş olup olmadığını kontrol edin. Elektrikli aleti kullanmadan önce hasar görmüş parçaların onarıl- masını sağlayın. Birçok kazanın sebebi, bakımı iyi yapılmamış elektrikli aletlerdir.

f) Kesici takımların her zaman keskin ve temiz olmasını sağlayın. Bakımı düzenli yapılan keskin ağızlı kesme takımları daha az sıkışır ve kontrol edilmesi daha kolaydır.

g) Elektrikli aleti, uygulama takımları, kullanılan diğer aletleri bu talimatlara uygun şekilde kullanın. Kullanımda çalışma koşullarını ve uygulanacak işlemi dikkate alın. Elektrikli aletler öngörülen uygulamalar haricinde kullanıldığı takdirde tehlikeli durumlar meydana gelebilir.

h) Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gresten arındırılmış olmasını sağlayın. Kaygan tutma yerleri ve tutma yüzeyleri, elektrikli aletin güvenli kullanımını ve öngörülemeyen durumlarda kontrol edilebilmesini engeller.

5) Servis

a) Elektrikli aletin sadece gerekli yeterliliğe sahip uzman personel tarafından ve sadece orijinal yedek parçalarla onarılmasını sağlayın. Bu şekilde elektrikli aletin güvenliğinin korunmasını sağlarsınız.

5.1 Gönye testereleri için güvenlik uyarıları

a) Gönye testereleri, tahta veya tahta tip ürünlerin kesilmesi için öngörülmüştür, çubuk, civata vs. gibi demir malzemelerin kesilmesi için kullanılamaz. Aşındırıcı toz, alt koruma kapağı gibi hareketli parçaların bloke olmasına neden olur. Kesme sırasında çıkan kıvılcımlar, alt koruma kapağının, yerleştirme plakasının ve diğer plastik parçaların yanmasına neden olur.

b) İş parçasını mümkün olduğu sürece mengene ile sabitleyin. İş parçasını elinizle tuttuğunuz takdirde, elinizi testere bıçağı çevresinde bıçaktan en az 100 mm uzak tutmanız gerekir. Sıkıştırılamayacak veya el ile tutulamayacak kadar küçük parçaları kesmek için bu testereyi kullanmayın. Eliniz testere bıçağına çok yakın olduğu takdirde, testere bıçağına temas nedeniyle ciddi yaralanma riski bulunmaktadır.

c) İş parçası hareketsiz ve sıkıştırılmış olmalı veya dayanak noktasına ve tezgaha doğru bastırılarak tutulmalıdır. İş parçasını testere bıçağına doğru itmeyin ve kesim işlemini alet kullanmadan, sadece elinizle yapmayın. Gevşek veya hareketli iş parçaları hızlı şekilde etrafal savrulabilir ve yaralanmalara neden olabilir.

d) Testereyi iş parçasından kaydırarak kesim yapın. İş parçasının testereyi çekmesini önleyin. Kesim için testere başlığını kaldırın ve kesim yapmadan iş parçası üzerine çekin. Ardından motoru çalıştırın, testere başlığını aşağı eğin ve testereyi iş parçasına bastırın. Çekerek yapılan kesimde, testere bıçağının iş parçasından yükselerek testere bıçağı ünitesinin kullanıcıya doğru şiddetle savrulma tehlikesi bulunmaktadır.

e) Elinizi, öngörülen kesim çizgisi üzerinde testere bıçağının önüne veya arkasına koymayın. İş parçasının çapraz eller ile desteklenmesi, yani iş parçasının testere bıçağının sağında sol el ile veya tam tersi şekilde tutulması son derece tehlikelidir.

f) Testere biçağı dönerken dayanağın arkasından tutmayın. Dönen testere biçağı ile eliniz arasında en az 100 mm güvenlik mesafesi bulundurun (örn. kesilen tahta parçalarını çıkarma vs. durumunda testere biçagının her iki tarafından geçerlidir). Dönen testere biçagının elinize olan yakınlığını fark et-meyebilir ve ağır yaralanabilirsiniz.

g) İş parçasını kesmeden önce kontrol edin. İş parçası)büküldüğü veya yamulduğu takdirde, bükülmüş tarafı dışa gelecek şekilde dayanağa sıkıştırın. Kesim hattı boyunca iş parçası, dayanak ve tezgah arasında boşluk bulunmadığından her zaman emin olun. Bükülen veya yamulan iş parçaları dönebilir veya kayabilir ve kesme işlemi sırasında dönen testere bıçağının sıkışmasına neden olabilir. İş parçası içinde çivi veya yabancı madde bulunmamalıdır.

h) Testereyi, ancak tezgahta alet, kesilen tahta parçaları vs. bulunmadığı takdirde kullanın; tezgah üzerinde sadece iş parçası bulunmalıdır. Küçük çöpler, yerinden çıkmış ahşap parçaları veya diğer nesneler dönen testere ile temas etmesi durumunda yüksek hızla dışarı fırlatılabilir.

i) Her zaman sadece bir iş parçası ile kesim yapın. Üst üste konan iş parçaları doğru şekilde sıkıştırılıp tutulamayabilir ve kesme sırasında bıçağın sıkışmasına veya iş parçasının kaymasına neden olabilir.

j) Gönye testerenin kullanımdan önce düz ve dayanıklı bir çalışma zemini üzerinde durmasını sağlayın. Düz ve dayanıklı çalışma zemini, gönye testerenin sallanma tehlikesini azaltır.

k) Çalışma planınızı yapın. Gönye testere eğimini veya gönye açısını ayarlarken, dayanağın doğru ayarlanıp iş parçasını bıçağa veya koruma kapağına temas etmeyecek şekilde desteklemesine dikkat edin. Makineyi çalıştırmadan ve tezgaha iş parçasını yerleştirmeden, herhangi bir engel veya dayanağı kesme tehlikesi bulunmadığından emin olmak için, testere bıçağının tam kesme hareketi teorik şekilde uygulanmalıdır.

1) Tezgahın üst kısmından geniş veya uzun olan iş parçaları için, tezgah uzatma parçaları veya testere tezgahı vs. ile yeterli destek oluşmasını sağlayın. Gönye testere tezgahından uzun veya geniş olan iş parçaları, yeterince sıkı şekilde desteklenmediği takdirde devrilebilir. Kesilen bir adet tahta parçası veya iş parçası devrildiği takdirde, alt koruma kapağı kalkabilir ve dönen birçok tarafından kontrolsüz şekilde savrulabilir.
m) Tezgah uzatması veya ek destek olarak başka kişileri kullanmayın. İş parçası sallanacak şekilde desteklendiği takdirde biçak sıkışabilir. İş parçası da kesim sırasında kayarak yardımcı kişiyi dönen bıçağa doğruçekebilir.
n) Kesilen parça, dönen testere bıçağına doğru bastırılmamalıdır. Uzun dayanak kullanımı vs. gibi az yer bulunan durumlarda, kesilen parça bıçağa sıkışabilir ve şiddetli şekilde etrafal savrulabilir.
o) Çubuk veya boru gibi yuvarlak malzemeleri doğru şekilde desteklemek için her zaman mengene veya uygun bir tertibat kullanın. Çubuklar kesme sırasında yuvarlanabilir ve biçak iş parçasını kaparak elinizi de iş parçası ile birlikte bıçağa doğru kecebilir.
p) İş parçasını kesmeye başlamadan önce bıçağın tam devir sayısına ulaşmasını sağlayın. Bu, iş parçasının etrafa savrulma riskini önler.
q) İş parçası sıkıştığı veya bıçağı bloke ettiği takdirde, gönye testereyi kapatın. Tüm hareketli parçalar durana kadar bekleyin, elektrik fişini çekin ve/veya aküyü çıkarın. Ardından sıkışan malzemeyi çıkarın. Bu tip bir blokaj durumunda kesime devam ettiğiniz takdirde, kontrolü kaybedebilirsiniz veya gönye testerede hasar meydana gelebilir.
r) Kesim tamamlandıktan sonra şalteri bırakın, testere başlığını aşağıda tutun ve kesilen parçayı çıkarmadan önce bıçağın durmasını bekleyin. Çalışan bıçağa elleri yaklaştırmak son derece tehlikelidir.
s) Testere başlığı alt konuma ulaşmadan önce eksik bir kesim yaparken veya şalteri bırakırken tutma yerini sıkı şekilde tutun. Testerenin fren etkisi nedeniyle testere başlığı ani şekilde aşağı çekilebilir ve bu da yaralanma riski oluşturur.

5.2 Testere bıçağının kullanımı için güvenlik uyarıları

• Alt son konumda testere ünitesinin kontrolsüz bir şekilde serbest bırakılmasından kaçının.
• Hasarlı veya deforme olmuş testere bıçaklarını kullanmayın.
• Çatlamış testere bıçaklarını kullanmayın. Çatlamış testere bıçaklarını imha edin. Onarım yapılmamalıdır.
• Yüksek hız çeliğinden üretilen testere bıçaklarını kullanmayın.
• Testereyi kullanmadan önce testere biçaklarının durumunu kontrol edin.
• Sadece kesilecek malzemeye uygun testere biçakları kullanın.
• Sadece üretici tarafından belirlenen testere bıçaklarını kullanın.

Testere bıçakları, eğer ahşap veya benzeri malzemelerin kullanımı için öngörülmüşlerse, EN 847-1'e uygun olmalıdır.

• Yüksek alaşımlı yüksek hız çeliğinden üretilen testere bıçaklarını kullanmayın.
• Sadece izin verilen maksimum hızı, testerenin maksimum mil devir sayısından düşük olmayan ve kesilecek malzemeye uygun olan testere bıçaklarını kullanın.
• Testere bıçağının dönüş yönüne dikkat edin.
• Testere bıçaklarını, sadece kullanmayı bildiğiniz takdirde alete takın.
• Maksimum devir sayısını dikkate alın. Testere biçağı üzerinde yer alan maksimum devir sayısı aşılmamalıdır. Belirtilmişse devir sayısı aralığına uyun.
• Sıkıştırma yüzeylerindeki kir, gres, yağ ve suyu temizleyin.
• Testere bıçaklarındaki delikleri küçültmek için gevşek küçültme halkaları veya kovanları kullanmayın.
• Testere bicağını emniyete almak için sabitlenen küçültme halkalarının, aynı çapta ve kesme çapının en az 1/3 oranında olmasına dikkat edin.
• Sabitlenen küçültme halkalarının birbirine paralel olduğundan emin olun.
• Testere bıçaklarını dikkatli şekilde taşıyın. Bıçakları orijinal ambalajında veya özel kaplarda muhafaza edin. Daha güvenli tutmak ve yaralanma riskini azaltmak için koruyucu eldivenler takın.
• Testere bıçaklarını kullanmadan önce, tüm koruma tertibatlarının doğru şekilde sabitlendiğinden emin olun.
• Kullanımdan önce, kullandığınız testere bıçağının bu testereye uygun olduğundan ve doğru şekilde sabitlendiğinden emin olun.
• Beraberinde teslim edilen testere bıçağını sadece tahta kesme işlerinde kullanın, hiçbir zaman metal işlemek için kullanmayın.
• Sadece testere üzerinde belirtilen verilere uygun çapa sahip bir testere bıçağı kullanın.
• İş parçasını sabit tutmak için gerekli olduğunda ek iş parçası altlıkları kullanın.
• İş parçası altlığının uzatmaları, çalışma sırasında her zaman sabitlenmeli ve kullanılmalıdır.
• Yıpranan tezgah dolgu malzemesini değiştirin!
• Testere dişlerinin aşırı ısınmasını önleyin.
• Plastikleri keserken plastiğin erimesini önleyin. İşlenecek malzeme için doğru testere bıçaklarını kullanın. Hasarlı veya yıpranmış testere bıçaklarını zamanında değiştirin.

Testere bicağı aşırı ısındığı takdirde makineyi durdurun. Cihazda tekrar çalışmaya başlamadan önce testere bicağını soğumaya bırakın.

• Sadece elektrikli alet üzerinde belirtilen devir sayısına eşit veya daha yüksek bir devir sayısına sahip testere bıçakları kullanın.
• Testere için her zaman sağlam duruş ve güvenlik sağlayın.

5.3 Lazer işini

Dikkat: Lazer ışını Işının içine bakmayın Lazer sınıfı 2

Kendinizi ve çevrenizi uygun önlemler alarak, kaza tehlikelerinden koruyun!

• Göz koruması olmadan lazer ışının içine bakmayın.
• Asla doğrudan ışın yoluna bakmayın.
• Lazer ışınıni asla yansıtan yüzeylere, kişiler veya hayvanlara tutmayın. Düşük güce sahip bir lazer ışını da göze zarar verebilir.

! iKAZ

Burada belirtilen işlemlerden farklı işlemlerin uygulanması durumunda tehlikeli bir ışına maruz kalınabilir.

• Lazer modülü asla açmayın. Bu beklenmeyen ışın maruziyetine neden olabilir.
• Ürünü uzun süre kullanmayacaksanız aküleri çıkarmanız gerekir.
• Bu lazer, başka bir tipte lazer ile değiştirilmemelidir.
• Lazerde yapılacak onarımlar sadece lazer üreticisi veya başka yetkili temsilci tarafından uygulanabilir.

6 Ambalajdan çıkarma

! UYARI

Ürün ve ambalaj malzemeleri, çocuklar için uygun değildir!

Çocuklar; plastik torbalar, folyolar ve küçük parça-lar ile oynamamalıdır! Yutma ve boğulma tehlikes söz konusudur!

• Ambalajı açın ve ürünü dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Ürün ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin. Olası hasarları, ürünü teslim eden taşıma şirketine derhal bildirin. Daha sonra yapılan şikayetler kabul edilmemektedir.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.
• Kullanımdan önce kullanım kılavuzunu okuyarak ürün hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçalarını bayinizden temin edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile ürünün tip ve yapım yılınız belirtin.

7 Teknik veriler

Alternatif akımlı motor 220 - 240 V-/50 Hz
Nominal güç S1 1700 Watt
Çalışma modu S6 %25* 2000W
Rölanti devir sayısı n_0	4700 min ^-1
Sert metal testere bıçağı ø 216 x ø 30 x 2,8 mm
Diş sayısı 24/48*
Testere bıçağının maksimum diş genişliği	3 mm
Döndürme alanı -45° / 0°/ +45°
Köşe kesimi Sola doğru 0° ile 45° ara-sında
0°'de testere genişliği	340 x 65mm
45°'de testere genişliği	240 x 65mm
2 x 45°'de testere genişliği(çift gönyeli kesim)	240 x 38mm
Koruma sınıfı	II / [IMAGE]
Ağırlık	Yakl. 12,0 kg
Lazer sınıfı	2
Lazer dalga boyu	650 nm
Lazer gücü	< 1 mW

Teknik değişiklik yapma hakkı saklıdır!

* = teslimat kapsamına dahil değildir!

İşletim türü S6

Kesintisiz periyodik işletim. İşletim, çalışmaya başlama süresi, sabit çalışma süresi ve rölanti süresinden oluşur. Çalıştırma süresi 10 dakikadır, göreceli devreye alma süresi, çalışma süresinin %25'idir.

İş parçası en az 3 mm yüksekliğinde ve 10 mm geniş- liğinde olmalıdır. İş parçasının her zaman germe terti- batı ile emniyete alınmış olduğundan emin olun.

Karakteristik ses değerleri

! UYARI

Gürültü, sağlığınızy son derece olumsuz etkileyebilir. Makine gürültüsü 85 dB'yi aşarsa, siz ve çevredeki insanlar uygun koruyucu kulaklık takmalısınız.

Gürültü ve titreşim değerleri EN 62841-1 uyarınca tespit edilmiştir.

Ses basıncı seviyesi L_pA	96,5 dB
Güvensizlik K_pA	3 dB
Ses gücü seviyesi L_wA	109,5 dB
Güvensizlik K_wA	3 dB

Belirtilen ses emisyon değerleri, standart hale getirilmiş bir kontrol yöntemine göre ölçülmüştür ve bir elektrikli ale-tin bir başkasıyla karşılaştırılması için kullanılabilir.

Belirtilen ses emisyon değerleri, ses yükünün önceden öngörülmesi için de kullanılabilir.

! UYARI

Ses emisyonları, elektrikli aletin kullanım türü ve şekline ve kullanılan iş parçasının türüne bağlı olarak, elektrikli aletin mevcut kullanımı sırasında belirtilen değerlerden farklı olabilir.

Ses yükünü mümkün olduğunca düşük tutmaya çalışın. Örnek önlemler: Çalışma saatinin sınırlanması. Bu sırada işletim çevriminin tüm oranları dikkate alınmalıdır (örn. elektrikli aletin kapatıldığı ve açık olduğu ancak yüksüz çalıştığı süreler).

8 Devreye almadan önce (Res. 3)

1. Testerenin altındaki önceden monte edilen devrilme emniyetini (33) tamamen dışarı çekin ve alyan anahtar (D) ile tekrar emniyete alın.
2. Ürün güvenli duracak şekilde kurulmalıdır. Ürünü bir çalışma tezgahı, alt şasi vb. üzerinde sabitleyin. 4 civatayı (teslimat kapsamına dahil değildir) sabit testere tezgahındaki (19) deliklere takın. Civataları sıkın.

3. Ürünün hareket etmesini önlemek için ayar vidasını (15) tezgah plakası seviyesine ayarlayın.

4. İşletime alma öncesinde tüm kapaklar ve güvenlik tertibatları tekniğine uygun bir şekilde monte edilmiş olmalıdır.

5. Testere bıçağı rahat çalışabilmelidir.
6. Halihazırda işlenmiş ahşapta, örneğin çiviler veya cıvatalar vs. gibi yabancı cisimlere dikkat edin.
7. Açma/kapama şalterine basmadan önce, testere bıça- ğının doğru takılı olduğundan ve hareketli parçaların rahat hareket ettiğinden emin olun.
8. Ürünü bağlamadan önce tip etiketi üzerindeki verilerin sebeke verileri ile aynı olduğundan emin olun.

8.1 Testere biçağı korumasının (7) güvenlik tertibatını kontrol edin (Res. 4)

Testere biçağı koruması, testere biçagina yanlışlıkla temas edilmesini ve talaşların etrafı saçılmasını önler.

Çalışma durumunun kontrol edilmesi

Bunun için testereyi aşağı katlayın:

• Testere bıçağı koruması, aşağı eğme sırasında diğer parçalara temas etmeden testere bıçağını boşa çıkarmalıdır.
• Testerenin yukarı doğru başlangıç konumuna getirilmesi sırasında, testere bıçağı koruması testere bıçağının üzerini otomatik olarak kapatmalıdır.

9 Montaj

9.1 Ürünün kurulması (Res. 1, 2, 5, 6)

1. Döner tezgahı (18) tutamağı (14) saat yönü tersinde cevirerek sökiin.
2. Kilidi açmak için kilitleme koluna (14a) basın.
3. Tutma yeri (14) ile döner tezgahı (18) istenilen açıya ayarlayın.

4. Tekrar kilitlemek için kilitleme kolunu (14a) serbest bırakın.

5. Döner tezgahı sabitlemek için tutamağı (14) saat yönünde cevirerek tekrar sıkın.

6. Ürünü devrilmeye karşı emniyete almak için ayar civa-tasını (15) tezgaha* doğru tersine cevirin.

7. Testere başlığının (6) hafif aşağı bastırılması ve aynı zamanda emniyet piminin (34) motor tutucusundan çıkarılması ile testerenin kilidi aşağıdaki konumdan açılır.

8. Bunu kilidi açık pozisyonda sabitlemek için emniyet pimini (34) 90 derece cevirin.

9. Testere başlığını (6) yukarı kaldırın.

10. Germe tertibatları (25) sabit testere tezgahının (19) sağına veya soluna sabitlenebilir. Germe tertibatını (25) durdurma rayının (12) arka tarafından öngörülen deliğe takın ve sabitleme vidası (25c) aracılığıyla sabitleyin. 0°- 45°'lik gönyeli kesimlerde germe tertibatı (25) sa-dece tek taraftan (sağ) monte edilmelidir (bkz. resim 11-12).

11. Testere başlığı (6), sabitleme vidası (24) çözülerek maksimum 45° sola eğilebilir.
12. İş parçası altlıkları (21) çalışma sırasında her zaman sabitlenerek kullanılmalıdır. Sabitleme vidasını (20) çözerek istediğiniz kapasite kullanımını ayarlayın. Ardından sabitleme vidasını (20) tekrar sıkın.
    * = teslimat kapsamına dahil değildir!

9.2 Talaş toplama torbası (30) (Res. 1, 24)

Testere, talaşlar için bir talaş toplama torbası (30) ile donatılmıştır. Talaş toplama torbasının (30) metal halka kanatlarını sıkıştırın ve motor alanının çıkış alanına takın. Talaş toplama torbası (30) alt taraftaki fermuar üzerinden boşaltılabilir.

9.2.1 Harici bir toz emmeye bağlantı

1. Emme hortumunu, toz emmesine bağlayın.
2. Toz emmesi işlenecek malzemeye uygun olmalıdır.
3. Özellikle sağlığa zararlı veya kanserojen tozların emme islemi için özel bir emme tertibatı kullanın.

9.3 Dayanağın 90°'lik ayırma kesimi için ince ayar (Res. 1, 7)

Gerekli takım:

• Alyan anahtarı 6 mm (C)
- 90^ durdurma açısı (A)*
- Yıldız tornavida*
- Acık uclu anahtar SW 13 mm*

* = Teslimat kapsamında değil!

1. Testere başlığını (6) aşağı indirin ve emniyet pimi (34) ile sabitleyin.
2. Sabitleme vidasını (24) gevşetin.
3. 90° açılı durdurucuyu (d) testere biçağı (8) ile döner tezgah (18) arasına verlestitin.
4. Emniyet somununu (35a) çözün.
5. Ayar vidasını (35), testere bıçağı (8) ile döner tezgah (18) arasındaki açı 90° olana kadar ayarlayın.

6. Emniyet somununu (35a) tekrar sıkın.

7. Son olarak açı göstergesinin konumunu kontrol edin. Gerekirse göstergeyi (16) yıldız tornavida ile çözün, göstergede (17) 0° konumuna getirin ve yeniden sıkın.

9.4 Dayanağın 45°'lik köşe kesimi için hassas ayarı (Res. 1, 8)

Gerekli takım:

• 45^ durdurma açısı (B)*
• Açık uçlu anahtar SW 13 mm*
• Yıldız tornavida*

* = teslimat kapsamına dahil değildir!

1. Testere başlığını (6) aşağı indirin ve emniyet pimi (34) ile sabitleyin.
2. Döner tezgahı (18) 0° konumuna sabitleyin.

DİKKAT

Kaydırılabilir durdurma rayları gönyeli kesimler (eğik testere başlığı) için dış konumda sabitlenmelidir (sol taraş).

1. Kaydırılabilir durdurma raylarının (11) sabitleme vida- sını (23) açın ve kaydırılabilir durdurma raylarını (11) dışa doğru itin. Testere biçağı (8) ve döner tezgah (18) arasında 45° durdurma açısı (B) ayarlayın.

2. Kaydırılabilir durdurma rayları (11), durdurma raylarının (11) ve testere bıçağının (8) arasındaki mesafe en az 8 mm oluncaya kadar sabitlenmelidir.

3. Kaydırılabilir durdurma rayı (11) iç pozisyonda bulunmalıdır (sağ taraf).

4. Kesimden önce kaydırılabilir durdurma raylarının (11) ve testere bıçağının (8) arasında bir çarpışmanın mümkün olamayacağını dikkat edin.

5. Sabitleme vidasını (24) çözün ve tutma yeri (14) ile testere başlığını (6) sola doğru 45° eğin.

6. Testere biçagı (6) ve döner tezgah (18) arasında 45° durdurma açısı (B) ayarlayın.

7. Kontra somunu (36a) çözün ve ayar vidasını (36), testere bıçağı (8) ile döner tezgah (18) arasındaki açı tam 45° oluncaya kadar ayarlayın.

8. Kontra somunu (36a) tekrar sıkın.

9. Son olarak açı göstergesinin konumunu kontrol edin. Gerekirse göstergeyi (16) yıldız tornavida ile çözün, göstergede (17) 45° konumuna getirin ve yeniden sıkın.

10 Kullanım

10.1 Germe tertibatının (25) kullanımı (Res. 1)

Sabitleme vidası (25a) üzerinden germe tertibatının (25) yüksekliği ayarlanabilir.

1. Germe tertibatını (25) iş parçasının üzerinde indirin.
2. Sabitleme vidasını (25c) sıkıca sıkın.
3. İş parçasını sıkıştırmak için tırtıllı cıvatayı (25b) saat yönünde çevirin.
4. İş parçasını çözmek için, sıranın tersini uygulayın.

10.2 Kesim derinliği sınırlaması (yiv açma) (Res. 1, 9)

UYARI

Geri tepme tehlikesi!

Yiv hazırlanırken testere bıçağına yandan baskı uygulanmaması son derece önemlidir. Aksi halde testere başlığı aniden fırlayabilir!

– Yiv oluştururken germe tertibatı kullanın. Testere başlığına yandan baskı uygulamaktan kaçının.

1. Vida yardımıyla (31) kesme derinliği kademesiz ayarlanabilir. Bunun için civatadaki tırtıllı somunu (31a) çözün. İstenilen kesme derinliğini vidayı (31) takarak veya çıkararak ayarlayın. Ardından tırtıllı somunu (31a) yeniden vidadan (31) sıkın.
2. Deneme kesimi ile ayarı kontrol edin.

10.3 Lazerin açılması / kapatılması (Res. 19)

Açma:

1. Lazer açma/kapama şalterine (4) 1 kez basın. İşlenecek iş parçasında doğru kesme kılavuzunu gösteren bir lazer hattı elde edilir.

Kapatma:

1. Lazer açma/kapama şalterine (4) tekrar basın.

LED çalışma farının açılması/kapatılması (43)

(Sadece şu ürün numarası için geçerlidir: 59012159953)

Lazer (10) ve LED ışığı (43) arasında geçiş yapmak için lazer açma/kapatma şalterine (4) gereken sayıda basın:

1 x basma Lazeri (10) AÇMA/LED'i (43) KAPATMA

2 x basma Lazeri (10) KAPATMA/LED'i (43) AÇMA

3 x basma Lazeri (10) AÇMA/LED'i (43) AÇMA

4 x basma Lazeri (10) KAPATMA/LED'i (43) KAPATMA

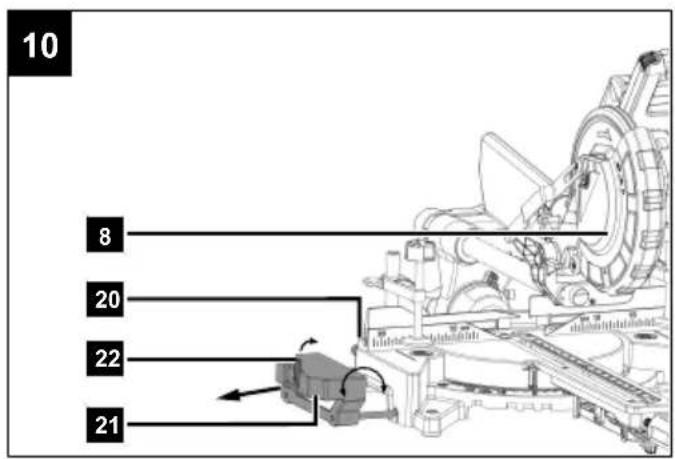

10.4 Seri kesim (Res. 1, 10)

Tekrarlanan eşit uzunluktaki kesimler için uzunlamasına durdurucu (22) açılabilir. Sağ ve sol taraftaki uzunlaması na durdurucuyu (22) kullanabilirsiniz.

1. Uzunlamasına durdurucuyu (22) yukarı doğru katlayın.
2. İş parçası altlığı (20) için sabitleme vidasını sökün.
3. İş parçası altlığını (21) çıkarın.
4. Testere bıçağı (8) ve uzunlamasına durdurucu (22) arasındaki istenilen ölçüyü ayarlayın.
5. İş parçası altlığı (20) için sabitleme vidasını tekrar sıkın.
6. Kesimleri 10.5, 10.6, 10.7 ve 10.8 altında açıklandığı gibi gerçekleştirin.

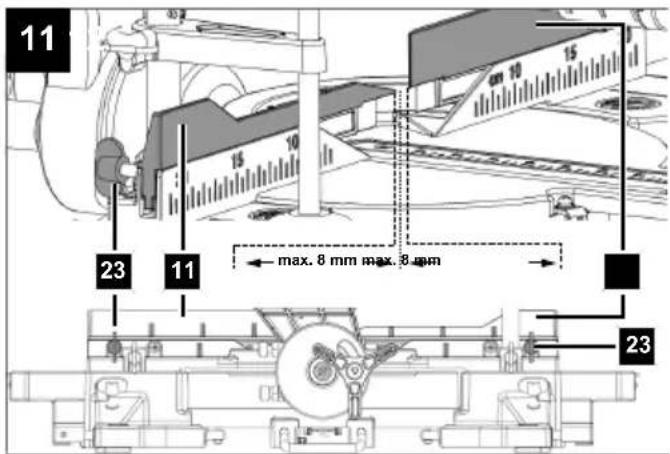

10.5 Ayırma kesimi 90° ve döner tezgah 0° (Res. 1, 11, 12)

Yaklaşık 100 mm kesme genişliklerinde, testerenin çekme işlevi sabitleme vidası ile (28a) arka konumda sabitlenebilir. Testere bu konumda ayırma modunda çalıştırılabilir.

Kesme genişliği 100 mm üzerinde ise, sabitleme vidasının (28a) gevşek ve testere başlığının (6) hareketli olmasına dikkat edilmelidir (Res. 4).

DİKKAT

Kaydırılabilir durdurma rayı 90°'lik ayırma kesimleri için iç konumda sabitlenmelidir.

Sıkıştırma ile ilgili bilgiler:

• Sıkıştırmak için çok küçük olan iş parçalarını işlemeyin.

• Çok ince iş parçalarını ilave bir çıta ile birlikte keserek güçlendirin. Çok ince iş parçaları kesilirken "titreyebilir" veya kırılabilir

• Kaydırılabilir durdurma rayının (11) sabitleme vidasını (23) açın ve durdurma rayını (11) içe doğru itin.

• Kaydırılabilir durdurma rayı (11) en içteki konumundan, kaydırılabilir durdurma rayının (11) ve testere bicağının (8) arasındaki mesafe maks. 8 mm olacak şekilde sabitlenmelidir.
• Kesimden önce kaydırılabilir durdurma rayının (11) ve testere bıçağının (8) arasında bir çarpışmanın müm-kün olamayacağını dikkat edin.
• Sabitleme vidasını (23) yeniden sıkın.
• Testere başlığını (6) üst konuma getirin.
• Testere başlığını (6) tutamaktan (1) arkaya itin ve gerekirse bu konumda sabitleyin (kesim genişliğine göre).
• Kesilecek tahtayı durdurma rayına (12) ve döner tezgahın (18) üzerine koyun.
• Kesme işlemi sırasında kaymasını önlemek için, germe tertibatı (25) ile malzemeyi sabit testere tezgahı üzerinde (19) sabitleyin.
• Kilitleme şalterini (3) çözün ve motoru çalıştırmak için açma/kapama şalterine (2) basın.
• Testere bıçağı (8) iş parçasını ikiye kesene kadar testere başlığını (6), tutma yeri (1) ile dengeli ve hafif bastırarak aşağı hareket ettirin.
• Kesme işlemi tamamlandıktan sonra testere başlığını (6) yeniden yukarıdaki durma konumuna getirin ve açma/kapama şalterini (2) bırakın.

DİKKAT

Geri alma yayından dolayı ürün otomatik olarak yukarı vurur. Kesimin sonunda tutma yerini bırakmayın, testere başlığının yavaşça ve hafif bir karşı basınçla yukarı doğru hareket etmesine izin verin.

10.5.1 Sabitlenmiş çekme kılavuzunda (28) (Res. 4)

1. Testerenin çekme işlevini, çekme kılavuzuna (28a) yönelik sabitleme vidası ile arka konuma sabitleyin.
2. Testere bıçağı (8) iş parçasını ikiye kesene kadar testere başlığını (6), tutma yeri (1) ile dengeli ve hafif bastırarak aşağı hareket ettirin.

10.5.2 Sabitlenmemiş çekme kılavuzunda (28)

- Testere başlığını (6) tam öne çekin. Tutma yerini (1) dengeli ve hafif bastırarak aşağı indirin. Şimdi testere bıçağı (8) iş parçasını tamamen kesene kadar testere başlığını (6) yavaş ve dengeli bir şekilde tam arkaya i-tin.

10.6 Ayırma kesimi 90° ve döner tezgah 0°- 47°(Res. 1, 11, 13)

İki kollu ve gönye testere ile durdurma rayına 0°-47° sağa ve sola eğimli kesimler uygulanabilir.

DİKKAT

Kaydırılabilir durdurma rayı 90°'lik ayırma kesimleri için iç konumda sabitlenmelidir.

1. Kaydırılabilir durdurma rayının (11) sabitleme vidasını (23) açın ve durdurma rayını (11) içe doğru itin.
2. Kaydırılabilir durdurma rayı (11) en içteki konumundan, kaydırılabilir durdurma rayının (11) ve testere bicağının (8) arasındaki mesafe maks. 8 mm olacak şekilde sabitlenmelidir.
3. Kesimden önce kaydırılabilir durdurma rayının (11) ve testere bıçağının (8) arasında bir çarpışmanın müm-kün olamayacağına dikkat edin.
4. Sabitleme vidasını (23) yeniden sıkın.
5. Döner tezgahı (18) tutamağı (14) saat yönü tersinde çevirerek sökün.
6. Kilidi açmak için kilitleme koluna (14a) basın.
7. Tutma yeri (14) ile döner tezgahı (18) istenilen açıya ayarlayın.
8. Tekrar kilitlemek için kilitleme kolunu (14a) serbest bırakın.
9. Döner tezgahı (18) sabitlemek için tutamağı (14) saat yönünde çevirerek sıkın.
10. Ürünü devrilmeye karşı emniyete almak için ayar civa-tasını (15) tezgaha* doğru tersine çevirin.
11. Kesimi 10.5 altında açıklandığı gibi gerçekleştirin.
    * = teslimat kapsamına dahil değildir!

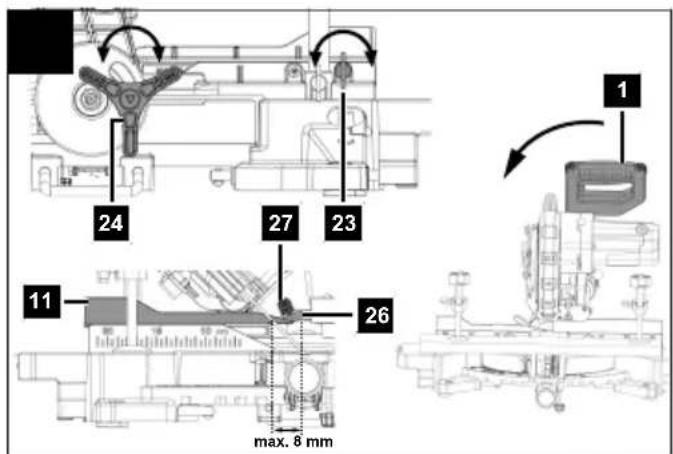

10.7 Gönyeli kesim 0°- 45° ve döner tezgah 0° (Res. 1, 11, 14)

Testere ile sola doğru çalışma yüzeyine 0°- 45°'lik köşe kesimleri uygulanabilir.

DİKKAT

Kaydırılabilir durdurma rayı köşe kesimleri için (uygun testere başlığı) en dış konumda sabitlenmelidir.

DİKKAT

0°- 45° köse kesimlerinde, germe tertibatı (İş parçası sıkıştırıcı) sadece sağ tarafa monte edilmelidir.

1. Kaydırılabilir durdurma raylarının (11) sabitleme vida- sını (23) açın ve kaydırılabilir durdurma raylarını (11) dışa doğru itin (Sol taraf).

2. Kaydırılabilir durdurma rayını (11) en içteki konumundan, kaydırılabilir durdurma raylarının (11) ve testere bıçağının (8) arasındaki mesafe maks. 8 mm olacak şekilde sabitlenmelidir (Sağ taraf).

3. Kesimden önce kaydırılabilir durdurma rayının (11) ve testere bıçağının (8) arasında bir çarpışmanın müm-kün olamayacağına dikkat edin.
4. Sabitleme vidasını (23) yeniden sıkın.
5. Testere başlığını (6) üst konuma getirin.
6. Döner tezgahı (18) 0° konumuna sabitleyin.
7. Açı göstergesi (27) açı ölçeğinde (26) istenilen açı ölcüsünü gösterene kadar sabitleme vidasını (24) çözün ve tutma yeri (1) ile testere başlığını (6) sola eğin.
8. Sabitleme vidasını (24) yeniden sıkın.
9. Kesimi 10.5 altında açıklandığı gibi gerçekleştirin.

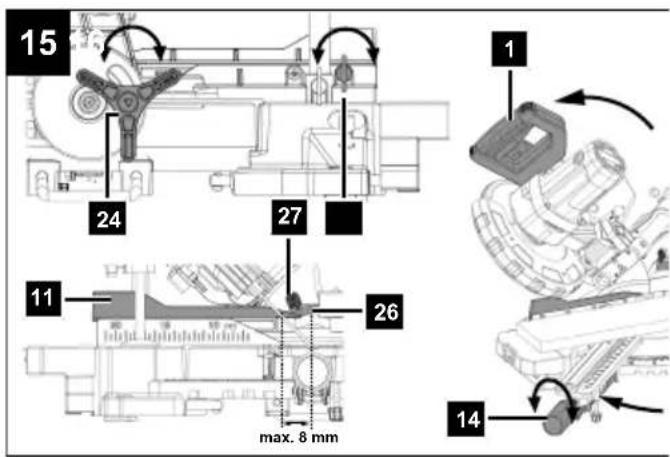

10.8 Gönyeli kesim 0°- 45° ve döner tezgah 0°- 47° (Res. 1, 11, 15)

Gönyeyi kesim ile sola doğru çalışma yüzeyine 0°- 45°lik ve aynı zamanda durdurma rayına 0°- 47°lik gönyeli kesimler uygulanabilir (çift gönyeli kesim).

DİKKAT

Kaydırılabilir durdurma rayı köşe kesimleri için (uygun testere başlığı) en dış konumda sabitlenmelidir.

Ayırma testeresinin 31,6° eğimi ve 33,9° ünite eğimi ile i-kizkenar üçgen çubuklar ve sıva kenarı profilleri gibi profil-ler, profil tarafı aşağı bakacak şekilde gönyeli kesilir. Bu, özellikle normal yerleştirildiğinde maksimum kesme yüksekliğini aşan büyük profiller için avantajlıdır.

Ayrıca, sıklıkla dik açılı olmayan köşelerdeki açı ile ilgili sorunların çözülmesini de kolaylaştırır.

DİKKAT

0°- 45° köşe kesimlerinde, germe tertibatı (İş parçası sıkıştırıcı) sadece sağ tarafa monte edilmelidir.

1. Kaydırılabilir durdurma raylarının (11) sabitleme vida- sını (23) açın ve kaydırılabilir durdurma raylarını (11) dışa doğru itin.
2. Kaydırılabilir durdurma rayı (11) en içteki konumundan, kaydırılabilir durdurma rayının (11) ve testere bicağının (8) arasındaki mesafe maks. 8 mm olacak şekilde sabitlenmelidir.
3. Kesimden önce kaydırılabilir durdurma rayının (11) ve testere bıçağının (8) arasında bir çarpışmanın müm-kün olamayacağına dikkat edin.
4. Sabitleme vidasını (23) yeniden sıkın.
5. Testere başlığını (6) üst konuma getirin.
6. Döner tezgahı (18) tutamağı (14) saat yönü tersinde çevirerek sökün.
7. Kilidi açmak için kilitleme koluna (14a) basın.
8. Tutamak (14) ile döner tezgahı (18) istediğiniz açıya ayarlayın (bkz. 10.6).
9. Tekrar kilitlemek için kilitleme kolunu (14a) serbest bırakın.

10. Döner tezgahı (18) sabitlemek için tutamağı (14) saat yönünde çevirerek sıkın.

11. Ürünü devrilmeye karşı emniyete almak için ayar civa-tasını (15) tezgaha* doğru tersine çevirin.

12. Sabitleme vidasını (24) çözün.
13. Tutamak (1) ile testere başlığını (6) sola, istenilen açı ölçüsüne eğin.
14. Sabitleme vidasını (24) yeniden sıkın.
15. Kesimi 10.5 altında açıklandığı gibi gerçekleştirin.

* = teslimat kapsamına dahil değildir!

11 Bakım

! UYARI

Her türlü ayarlama, bakım ve servis faaliyetinden önce elektrik fişini prizden ayırın!

11.1 Genel bakım uygulamaları

• Koruma tertibatlarını, hava deliklerini ve motor gövdesini tozdan ve kirden mümkün olduğu kadar temiz tutun. Ürünü temiz bir bezle* silin veya düşük basınçta basınçlı hava* üfleyin. Ürünü her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.
• Tüm hareketli parçaları ayda bir kez yağlayın.
• Ürünü düzenli olarak nemli bir bez* ve biraz yumuşak sabunla temizleyin. Temizlik ya da çözelti maddesi kullanmayın; bunlar ürünün plastik parçalarına zararı verebilir. Ürünün içine su girmediğinden emin olun.

11.2 Testere bıçağının değiştirilmesi (8) (Res. 1, 16 - 18)

! UYARI

Her türlü ayarlama, bakım ve servis faaliyetinden önce elektrik fisini prizden ayırın!

DİKKAT

Testere bıçağının değiştirilmesi için koruyucu eldiven kullanın! Yaralanma tehlikesi!

Gerekli takım:

• Alyan anahtarı 6 mm (C)
- Yıldız tornavida*

* = Teslimat kapsamında değil!

1. Testere başlığını (6) yukarı kaldırın ve emniyet pimi (34) ile kilitleyin.
2. Kapağın sabitleme civatasını (7a) yıldız tornavida ile çözün.
3. Testere bıçağı korumasını (7), testere bıçağı koruması (7) flanş vidasının (37) üzerine gelecek şekilde yukarı katlayın.
4. El ile alyan anahtarını 6mm (C) flanş vidasının (37) üzerine oturtun.
5. Testere mili kilidini (5) sıkıca bastırın ve flanş vidasını (37) saat yönünde yavaşça çevirin. Maksimum bir turdan sonra testere mil kilidi (5) yerine oturur.
6. Şimdi biraz daha güç uygulayarak flanş vidasını (37) saat yönünde çözün.

7. Flanş vidasını (37) tamamen çıkarın ve dış flanşı (38) kaldırın.

8. Testere bıçağını (8) iç flanştan (39) kaldırın ve aşağı doğru çekip çıkarın.

9. Flanş vidasını (37), dış flanşı (38) ve iç flanşı (39) itinalı bir şekilde temizleyin.
10. Yeni testere biçagını (8) ters sıralamayla yeniden yerleştirin ve sıkın.
11. Testere bıçağı korumasını (7), koruma (7) tespitleme civatasına (7a) asılana kadar aşağı doğru katlayın.
12. Tespitleme civatasını (7a) tekrar sıkın.

DIKKAT

Dişlerin kesme eğimi, yani testere bıçağının dönme yönü, gövdedeki ok yönü ile uyuşmalıdır.

1. Devam etmeden önce koruma tertibatlarının işlevselliğini kontrol edin (Res. 5).

DİKKAT

Testere bıçağı değiştirildikten sonra testere bıçağının dikey konumda ve 45°lik eğimde, tezgah dolgu maddesinde serbest çalıştığını kontrol edin.

DİKKAT

Testere bıçağı kurallara uygun olarak değiştirilmeli ve düzenlenmelidir.

11.3 Testere biçağı korumasının (7) güvenlik tertibatını temizleyin (Res. 1)

Aleti işletme almadan önce, testere biçağı korumasında her zaman kir kontrolü yapın.

Eski talaşları ve tahta parçalarını, fırça veya benzer bir a- letle temizleyin.

Kılavuz kolun (29) kolay hareketliliğine dikkat edin.

11.4 Lazerin ayarlanması (10) (Res. 20)

DIKKAT

Lazeri ayarlarken kesinlikle açma/kapatma şalterini tetikleyin. Yaralanma tehlikesi!

Lazer (10) artık doğru kesme çizgisini göstermiyorsa, tekrar ayarlanabilir.

Gerekli takım:

- Yıldız tornavida*

* = Teslimat kapsamında değil!

1. Bunun için lazer kapağı yıldız vidalarını (40) açın ve lazer kapağını (9) çıkarın. Lazeri yandan kaydırarak, lazer ışını, testere bıçağı (8) kesim dişlerine denk gelecek şekilde ayarlayın.

2. Lazeri (10) ayarlayıp sıktıktan sonra, lazer kapağını (9) monte edin ve bunu lazer kapağı yıldız vidaları (40) yardımıyla elle sabitleyin.

3. Testere lazerin (10) ayarlanması için akım şebekesine bağlanmış olmalıdır.

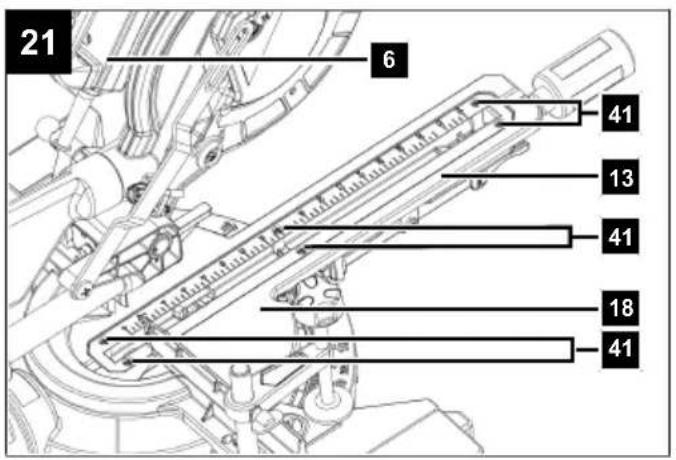

11.5 Tezgah dolgu maddesinin (13) değiştirilmesi (Res. 1, 21)

UYARI

Tezgah dolgu maddesi hasarlı olduğunda, tezgah dolgu maddesi ile testere bıçağı arasında küçük parçaların sıkışması ve testere bıçağının bloke olma tehlikesi bulunmaktadır.

Hasarlı tezgah dolgu maddesini hemen değiştirin!

Gerekli takım:

- Yıldız tornavida*

* = Teslimat kapsamında değil!

1. Tezgah dolgu maddesindeki (13) yıldız vidayı (41) sökün. Gerekirse döner tezgahı (18) çevirin ve yıldız vidaya (41) ulaşabilmek için testere başlığını (6) eğin.
2. Tezgah dolgu maddesini (13) çıkarın.
3. Yeni tezgah dolgu maddesini (13) yerleştirin.
4. Tezgah dolgu maddesindeki (13) yıldız vidayı (41) sıkın.

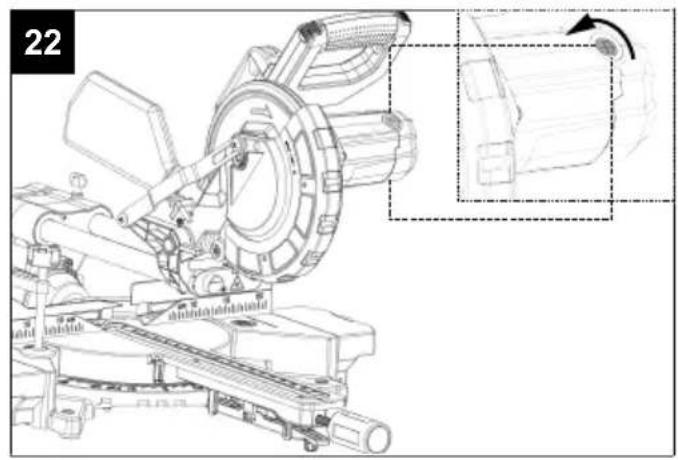

11.6 Fırça kontrolü (şek. 22)

Yeni bir üründe ilk 50 işletim saatinden veya yeni fırçalar monte edildikten sonra karbon fırçaları kontrol edin. İlk kontrolden sonra her 10 işletim saatinden sonra kontrol edin.

• Karbon 6 mm uzunluğa aşındığında, yay veya yan devre teli yanmış veya hasarlı ise, her iki fırça değiştirilmelidir.
• Fırçalar söküldükten sonra kullanılabilir olarak değerlendirilmesi durumunda, fırçaları tekrar takabilirsiniz.
• Karbon fırçaların bakımı için her iki kilidi saat yönünün tersinde çevirerek açın. Ardından karbon fırçaları çıkarın.
• Karbon fırçaları ters sıra ile tekrar monte edin.

12 Taşıma (şek. 1, 4, 23)

1. Döner tezgahı (18) kilitlemek için döner tezgah (14) için tutamağı/sabitleme vidasını sıkın.
2. Testere başlığını (6) aşağı bastırın ve emniyet pimini (34) sabitleyin. Testere şimdi alt konumda kilitlidir.
3. Testerenin çekme işlevini, çekme kılavuzuna (28a) yönelik sabitleme vidası ile arka konuma sabitleyin.
4. Ürünü taşıma kulpundan (42) tutarak taşıyın.
5. Ürünü tekrar kurmak için, 8, 9, 10 altında açıklandığı gibi işlem yapın.

13 Depolama

Ürünü ve aksesuarlarını karanlık, kuru ve buzlanmayan ve çocukların erişemeyeceği bir yerde muhafaza edin.

Optimum saklama sıcaklığı 5 °C ile 30 °C arasındadır. Ürünü orijinal ambalajında saklayın.

Toz ve ıslaklığa karşı korumak için ürünün üzerini kapatın. Kullanım kılavuzunu ürünün yanında muhafaza edin.

14 Elektrik bağlantısı

Takılı elektro motor işletme hazır bir şekilde bağlıdır. Bağlantı ilgili VDE ve DIN kurallarına uygundur. Müşteri tarafından yapılan şebeke bağlantısı ya da kullanılan uzatma hattı bu talimatlara uygun olmalıdır.

14.1 Önemli uyarılar

Motor aşırı yüklenme olduğunda kendiliğinden kapanır. Motor soğuma süresinden (zamana göre farklı) sonra tekrar çalışır.

UYARI

Ürünün izin verilen maksimum şebeke empedansı Zmaks 0,443 Ω'dur. Bu ürünün kullanıcısı olarak, gerekirse enerji tedarik şirketine danışarak, ürünün sadece empedansı Zmaks.'a eşit veya daha az olan bir kaynağa bağlandığından emin olmalısınız!

14.2 Özel bağlantı koşulları

• Bu ürün, EN 61000-3-11 standardının gerekliliklerini yerine getirmekte ve özel bağlantı koşullarına tabiidir. Bunun anlamı, isteğe göre seçilebilen herhangi bir bağlantı noktasında kullanılmasının yasak olmasıdır.
• Ürün, elverişsiz elektrik şebekesi koşullarında geçici gerilim dalgalanmalarına yol açabilir.
• Ürün sadece a) izin verilen maksimum şebeke empedansı "Z" (Z-maks. = 0,443 Ω) değerini aşmayan ya da b) faz başına şebekede kesintisiz akım yükü en az 100 A olan bağlantı noktalarında kullanım için tasarlanmıştır.
• Kullanıcı olarak gerekirse enerji işletmesiyle ayrıntılı bir görüşme yapın, ürünü kullanmak istediğiniz bağlantı noktasında, bahsedilen a) veya b) taleplerinden birini yerine getirdiğinden emin olun.

14.3 Hasarlı elektrik bağlantı kabloları

Elektrikli bağlantı kablolarında sıklıkla izolasyon hasarları oluşur.

Bunun olası nedenleri:

• Bağlantı kabloları pencere veya kapı boşluklarından geçirildiğinde basınç noktaları,
• Bağlantı kablosunun yanlış sabitlenmesi veya yönlendirilmesi nedeniyle bükülmeler,
• Bağlantı kablosu üzerinden seyahat ederek arayüzler,
• Duvar prizinin zorla çekilmesi nedeniyle izolasyon hasarı,
• İzolasyonun eskimesine bağlı çatlaklar.

Bu tür arızalı elektrik bağlantı kabloları kullanılmamalıdır ve yalıtım hasarı nedeniyle hayati tehlike oluşturur.

Elektrik bağlantı kablolarında düzenli olarak hasar kontrolü yapın. Kontrol sırasında bağlantı kablosunun şebekeye bağlı olmamasına dikkat edin.

Elektrik bağlantı kabloları geçerli VDE ve DIN yönetmeliklerine uygun olmalıdır. Sadece aynı işarete sahip bağlantı kabloları kullanın.

Bağlantı kablosunda tip kodu baskısının bulunması zorun-ludur.

Hasarlı veya arızalı şebeke bağlantı kablolarının değiştirilmesi için güvenlik talimatları

Bağlantı türü X

Bu ürünün şebeke bağlantı hattı hasarlıysa, üretici veya müşteri hizmetlerinden temin edilebilen özel bir şebeke bağlantısı hattı ile değiştirilmelidir.

14.4 Alternatif akımlı motor

Elektrik donanımındaki bağlantı ve onarım çalışmaları sa- dece bir uzman elektrik personeli tarafından yapılabilir.

• Şebeke gerilimi 220 V – 240 V\~ olmalıdır.
• 25m'ye kadar olan uzatma kabloları 1,5 milimetrekare kesitli olmalıdır.

15 Onarım ve yedek parça siparişi

Onarım veya bakım sonrasında tüm güvenlik ile ilgili parçaların takılı ve kusursuz durumda olmasını kontrol edin. Yaralanmaya neden olabilecek parçalar başka kişiler veya çocukların erişemeyeceği yerde saklanmalıdır.

DIKKAT

Ürün Sorumluluğu Kanununa uyarınca uygun olmayan onarım veya orijinal olmayan parça kullanımından kaynaklanan hasarlardan sorumlu değiliz.

Müşteri hizmetlerine veya yetkili bir uzmana başvurun. Bu aksesuar parçaları için de geçerlidir.

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

Bağlantılar ve onarımlar

Elektrik donanımındaki bağlantı ve onarım çalışmaları sa- dece bir uzman elektrik personeli tarafından yapılabilir.

15.1 Yedek parça siparişi

Yedek parça siparişinde şu bilgiler verilmelidir:

• Model tanımı
• Ürün numarası
• Tip etiketinin verileri

Yedek parçalar / Aksesuar

Tezgah dolgu maddesi - Ürün No.: 5901215010

15.2 Servis bilgileri

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

Aşınma parçaları*: Karbon fırçalar, testere biçağı, tezgah dolgu malzemeleri, talaş toplama torbası

* = teslimat kapsamına dahil değildir!

16 İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüştürülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

• Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.
• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.
• Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!
• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.
• Elektrikli ve elektronik eski cihazlar aşağıdaki yerlere ücretsiz olarak teslim edilebilir:
• Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri)

– Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).
– Cihaz başına, kenar uzunluğu maksimum 25 santi-metre olan yaklaşık üç eski elektronik cihazı, öncesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.
- Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

- Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.

- Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

17 Arıza giderme

Aşağıdaki tabloda hata belirtileri yer almaktadır ve ürününüz doğru çalışmadığı takdirde nasıl çözüm üreteceğiniz anlatılmaktadır. Bu tablo ile sorunu tespit edip gideremediğiniz takdirde yetkili servise başvurun.

Arıza Olası sebep Yardım
Motor çalışmıyor Motor, kablo	veya fiş arızalıdır, şebe-ke sigortaları yanmıştır.	Ürünü bir uzmana kontrol ettirin. Motoru kesinlikle kendiniz onarmayın. Tehlike! Şebeke sigortalarını kontrol edin, gerekirse değiştirin
Motor yavaş çalışıyor ve çalışma hızına ulaşmıyor.	Gerilim düşük, bobinler hasarlı, kon-dansatör yandı.	Gerilimi uzman elektrikçiye kontrol ettirin. Motoru bir uzmana kontrol ettirin. Kondansatörün bir uz-man tarafından değiştirilmesini sağlayın.
Motor çok gürültü yapıyor. Bobinler hasarlı, motor arızalı. Motoru bir uzmana kontrol ettirin.
Motor tam çalışma performansına ulaşmıyor.	Şebeke tesisatındaki akım devrelerin-de aşırı yük söz konusudur (lambalar, diğer motorlar vs.).	Aynı devre üzerinde başka ürünler veya motorlar kullanmayın.
Motor hemen aşırı derecedeısınıyor.	Motorda aşırı yüklenme söz konusu-dur, motorun soğutulması yetersizdir.	Kesme sırasında motorda aşırı yüklenme oluşma-sını önleyin ve motorun ideal şekilde soğutulması için motordaki tozu temizleyin.
Testere pürüzlü veya dalgalıkesiyor.	Testere bıçağı körelmiş, diş yapısı malzeme kalınlığına uygun değil.	Testere bıçağını bileyin veya uygun testere bıçağı yerleştirin.
İş parçası kırılıyor veya par-çalanıyor.	Kesme basıncı çok yüksek veya teste-re bıçağı kullanıma uygun değil.	Uygun testere bıçağı yerleştirin.

18 AB uygunluk beyani

Orijinal uygunluk beyanının çevirisi

Üretici:

Scheppach GmbH

Burada açıklanan ürünün geçerli yönetmeliklere ve standartlara uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ediyoruz.

Marka: SCHEPPACH

Ürün adı: GÖNYE, İKİ KOLLU VE GÖNYEBURUN TESTERESİ - HM216/HM81LXU

Ürün no. 5901215903, 59012159958, 59012159973, 5901215984, 59012159953, 5901215901, 5901215907

AB yönetmeliği:

2014/30/AB, 2006/42/AT, 2011/65/AB*

* İşbu uygunluk beyanının düzenlendiği yukarıda adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

Uygulanan standartlar:

EN 62841-1:2015/A11:2022;

Yetkili dokümantasyon temsilcisi:

Matthias Herz

Günzburger Str. 69

D-89335 Ichenhausen

Belirgin kusurlar malların teslim alınmasından itibaren 8 gün içinde bildirilmelidir, aksi takdirde alıcı bu tür kusurlardan kaynaklanan tüm talep haklarını kaybeder. Makinelerimizin garantisi, teslim tarihinden itibaren yasal garanti süresi boyunca, doğru kullanılmaları koşuluyla, bu süre içinde malzeme veya üretim hataları nedeniyle kullanılamaz hale geldiği kanıtlanabilen herhangi bir makine parçasının ücretsiz olarak değiştirilmesini kapsamaktadır. Kendimiz üretmediğimiz parçalar için, yalnızca üst tedarikçilere karşı garanti talep etme hakkımız olduğu ölçüde garanti sağlıyoruz. Yeni parçaların takılma maliyeti alıcı tarafından karşılanır. Dönüştürme ve indirim talepleri ile diğer tazminat talepleri kapsam dışı tutulmuştur.

CE

SCHEPPACH GMBH

Günzburger Str. 69

D-89335 Ichenhausen

Stand der Informationen · Status of the information · Version des informations · Versione delle informazioni · Stand van de informatie · Información disponible · Versão das informações · Stav informaci · Stav informácií · Az információk kelte · Stan informacji · Verzija informacija · Stanje informacij · Informatsiooni seis · Informacijos data · Informácijas stāvoklis · Informationens status · Tietojen tila · Informationsstatus · Status for informasjon · Последна редакция на информацията · ˈΕκδοση των πληροφοριών · Stadiul informațiilor · Izdanje informacija · Bilgilerin güncelliği Update: 05/2025 · Ident.-No.: 5901215903
