HM216 - σέγα πριονιού SCHEPPACH - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Πριονοκορδέλα κοπής, συρόμενη και φαλτσοκοπής
Μάρκα	Scheppach
Μοντέλο	HM216
Ονομαστική ισχύς (S1)	1700 W
Ισχύς σε λειτουργία S6 25%	2000 W
Ταχύτητα χωρίς φορτίο	4700 min⁻¹
Διάμετρος λεπίδας πριονιού	216 mm
Οπή λεπίδας	30 mm
Πάχος λεπίδας	2,8 mm
Βάρος	12,0 kg
Γωνία περιστροφής τραπεζιού	-45° / 0° / +45°
Φαλτσοκοπή (κεφαλή κεκλιμένη)	0° έως 45° προς τα αριστερά
Πλάτος κοπής στις 0°	340 × 65 mm
Πλάτος κοπής στις 45°	240 × 65 mm
Κατηγορία προστασίας	II (διπλή μόνωση)
Τάση δικτύου	220-240 V~, 50 Hz
Λέιζερ	Κλάση 2, 650 nm, < 1 mW
Στάθμη ηχητικής πίεσης	96,5 dB (K=3 dB)
Στάθμη ηχητικής ισχύος	109,5 dB (K=3 dB)
Κύριες λειτουργίες	Κοπή αποκοπής, συρόμενη, απλή και διπλή φαλτσοκοπή
Διατάξεις ασφαλείας	Κινητή προστασία λεπίδας, κλείδωμα άξονα, προστασία από ανατροπή
Περιεχόμενο συσκευασίας	2 λεπίδες πριονιού (24 και 48 δόντια), διάταξη σύσφιξης, σακούλα ροκανιδιών, κλειδιά Allen
Συντήρηση	Τακτικός καθαρισμός, αλλαγή ψηκτρών κάθε 50 ώρες, λίπανση μηνιαία
Ανταλλακτικά φθοράς	Ψήκτρες άνθρακα, λεπίδα πριονιού, ένθετο τραπεζιού, σακούλα ροκανιδιών

Συχνές ερωτήσεις - HM216 SCHEPPACH

Πώς να αλλάξω τη λεπίδα πριονιού του Scheppach HM216;

Αποσυνδέστε το εργαλείο από την πρίζα. Ανυψώστε την κεφαλή και ασφαλίστε την με τον πείρο ασφαλείας (34). Χαλαρώστε τη βίδα στερέωσης (7a) του καλύμματος και ανασηκώστε το προστατευτικό. Χρησιμοποιήστε ένα κλειδί Allen 6 mm για να χαλαρώσετε την κοχλία φλάντζας (37) δεξιόστροφα, ενώ πιέζετε το κλείδωμα άξονα (5). Αφαιρέστε την κοχλία, την εξωτερική φλάντζα και τη λεπίδα. Τοποθετήστε τη νέα λεπίδα εξασφαλίζοντας τη σωστή φορά περιστροφής (βέλος στο περίβλημα). Σφίξτε τα πάντα με αντίστροφη σειρά.

Τι τύπο λεπίδας πριονιού πρέπει να χρησιμοποιώ;

Χρησιμοποιείτε μόνο λεπίδες πριονιού από σκληρομέταλλο με διάμετρο 216 mm, οπή 30 mm και πάχος 2,8 mm. Πρέπει να συμμορφώνονται με το πρότυπο EN 847-1. Μη χρησιμοποιείτε λεπίδες από χάλυβα ταχείας κοπής (HSS). Οι παρεχόμενες λεπίδες είναι για ξύλο· μην κόβετε μέταλλα ή καυσόξυλα.

Πώς να ρυθμίσω την ακρίβεια κοπής στις 90°;

Χαμηλώστε την κεφαλή και ασφαλίστε την με τον πείρο ασφαλείας. Χαλαρώστε τη βίδα στερέωσης (24). Τοποθετήστε έναν γωνιακό οδηγό 90° μεταξύ της λεπίδας και του περιστρεφόμενου τραπεζιού. Χαλαρώστε το παξιμάδι ασφαλείας (35a) και γυρίστε την κοχλία ρύθμισης (35) έως ότου η γωνία είναι ακριβής. Σφίξτε το παξιμάδι. Αν χρειαστεί, ρυθμίστε ξανά τον δείκτη γωνίας (16) στο 0°.

Πώς να βαθμονομήσω το λέιζερ;

Αποσυνδέστε το πριόνι. Αφαιρέστε το κάλυμμα του λέιζερ (9) χαλαρώνοντας τις βίδες με κεφαλή σταυρωτή (40). Με το πριόνι συνδεδεμένο (για να τροφοδοτήσετε το λέιζερ), σύρετε πλάγια τη μονάδα λέιζερ έως ότου η δέσμη συμπέσει με τα δόντια της λεπίδας. Τοποθετήστε ξανά το κάλυμμα.

Τι συντήρηση χρειάζεται το πριόνι;

Καθαρίζετε τακτικά με ένα υγρό πανί και ήπιο σαπούνι. Μη χρησιμοποιείτε διαλύτες. Λιπάνετε τα κινούμενα μέρη μία φορά το μήνα. Ελέγχετε τις ψήκτρες άνθρακα μετά τις πρώτες 50 ώρες και στη συνέχεια κάθε 10 ώρες· αλλάξτε τες αν ο άνθρακας έχει μήκος μικρότερο από 6 mm.

Πώς να πραγματοποιήσετε μια διπλή φαλτσοκοπή;

Ρυθμίστε το περιστρεφόμενο τραπέζι στην επιθυμητή γωνία (0°-47°) χρησιμοποιώντας τη λαβή (14) και τον μοχλό ακινητοποίησης (14a). Κλίνετε την κεφαλή του πριονιού (6) προς τα αριστερά μεταξύ 0° και 45° χαλαρώνοντας τη βίδα στερέωσης (24). Βεβαιωθείτε ότι η συρόμενη ράγα στοπ βρίσκεται στην εξωτερική θέση και είναι ασφαλισμένη. Πραγματοποιήστε την κοπή όπως σε μια κανονική κοπή, αλλά με τον οδηγό συρόμενης ελεύθερο αν το πλάτος το απαιτεί.

Ποια είναι τα σημαντικά μέτρα ασφαλείας;

Φοράτε πάντα γυαλιά και ωτασπίδες. Μην αγγίζετε τη λεπίδα σε κίνηση. Κρατάτε τα χέρια σας σε απόσταση άνω των 100 mm από τη λεπίδα. Ασφαλίστε το τεμάχιο με τη διάταξη σύσφιξης. Μην κόβετε μέταλλα ή άλλα μη ενδεδειγμένα υλικά. Αποσυνδέετε το πριόνι πριν από οποιαδήποτε ρύθμιση. Μην κοιτάτε ποτέ απευθείας το λέιζερ.

Πώς να μεταφέρω και να αποθηκεύσω το πριόνι;

Για μεταφορά, κλειδώστε το περιστρεφόμενο τραπέζι, χαμηλώστε την κεφαλή και ασφαλίστε την με τον πείρο ασφαλείας (34). Στερεώστε τον οδηγό συρόμενης στην πίσω θέση με τη βίδα (28a). Χρησιμοποιήστε τη λαβή μεταφοράς (42). Αποθηκεύστε σε σκοτεινό, στεγνό, χωρίς παγετό, σε θερμοκρασία 5-30 °C. Καλύψτε για προστασία από τη σκόνη.

Τι να κάνω αν ο κινητήρας δεν εκκινεί;

Ελέγξτε το καλώδιο και το βύσμα, ελέγξτε τις ασφάλειες του δικτύου. Αν ο κινητήρας δεν λειτουργεί, μπορεί να είναι ελαττωματικός· μην τον επισκευάζετε μόνος σας, απευθυνθείτε σε εξειδικευμένο ηλεκτρολόγο. Αν εκκινεί αργά, ελέγξτε την τάση δικτύου (πρέπει να είναι 220-240 V) και αποφύγετε την υπερφόρτωση του κυκλώματος.

Πώς να αλλάξω το ένθετο τραπεζιού;

Αποσυνδέστε το πριόνι. Περιστρέψτε το περιστρεφόμενο τραπέζι αν χρειαστεί για πρόσβαση στις βίδες με κεφαλή σταυρωτή (41) του ενθέτου (13). Αφαιρέστε τις βίδες και το παλιό ένθετο. Τοποθετήστε το νέο και σφίξτε τις βίδες. Αντικαταστήστε αμέσως αν είναι κατεστραμμένο για να αποφύγετε εμπλοκές.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HM216 SCHEPPACH

GR Δισκοπρίονο κάθετης κοπής, συρόμενης κοπής - φαλτσοπρίονο | Μετάφραση του πρωτοτύπου των οδηγιών χρήσης ...... 304

Πίνακας περιεχομένων

1 Εισαγωγή 304
2 Περιγραφή προϊόντος (Εικ. 1-24)...... 304
3 Παραδοτέο υλικό (Εικ. 1, 2)...... 305
4 Ενδεδειγμένη χρήση.... 305
5 Υποδείξεις ασφαλείας 306
6 Αποσυσκευασία 310
7 Τεχνικά χαρακτηριστικά.... 310
8 Πριν από τη θέση σε λειτουργία (Εικ. 3)...... 311
9 Συναρμολόγηση 311
10 Χειρισμός 312
11 Συντήρηση 315
12 Μεταφορά (Εικ. 1, 4, 23) 316
13 Αποθήκευση.... 316
14 Ηλεκτρική σύνδεση.... 316
15 Επισκευή και παραγγελία ανταλλακτικών ...... 317
16 Απόρριψη και ανακύκλωση...... 318
17 Αντιμετώπιση προβλημάτων.... 318
18 Δήλωση συμμόρφωσης ΕΕ...... 319
19 Διευρυμένο σχέδιο 363

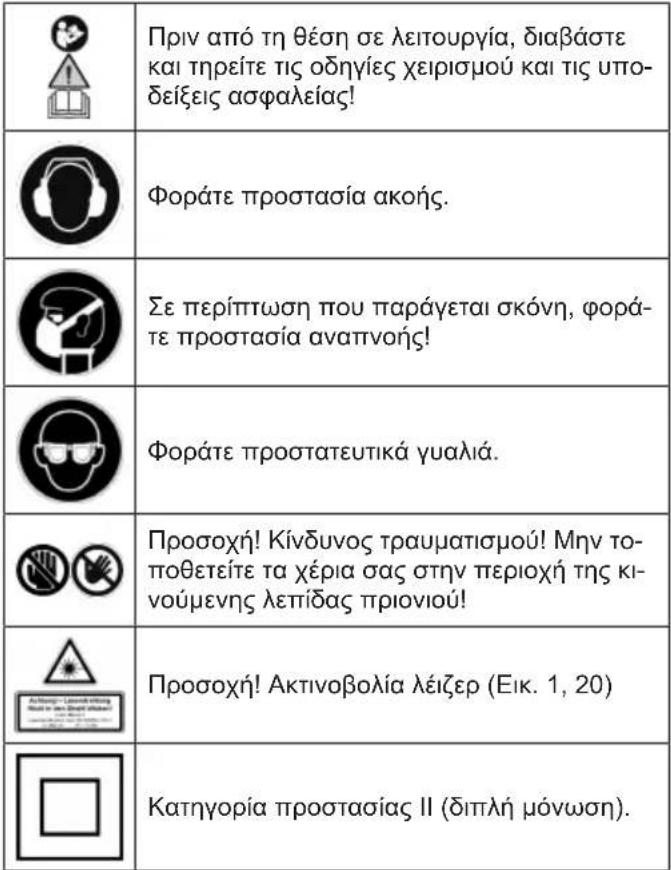

Εξήγηση των συμβόλων πάνω στο προϊόν

Η χρήση συμβόλων στο παρόν εγχειρίδιο έχει σκοπό να επιστήσει την προσοχή σας σε ενδεχόμενους κινδύνους. Τα σύμβολα ασφαλείας και οι εξηγήσεις που τα συνοδεύουν πρέπει να κατανοούνται πλήρως. Οι προειδοποιήσεις αυτές καθ' εαυτές δεν αποσοβούν τους κινδύνους και δεν υποκαθιστούν τη λήψη σωστών μέτρων πρόληψης ατυχημάτων.

Το προϊόν συμμορφώνεται με τις ισχύουσες Ευρωπαϊκές Οδηγίες.

Το προϊόν συμμορφώνεται με τις ισχύουσες σερβικές οδηγίες.

1 Εισαγωγή

Κατασκευαστής:

Scheppach GmbH

Σας ευχόμαστε να απολαύσετε κατά την εργασία σας το νέο σας προϊόν.

Υπόδειξη:

Ο κατασκευαστής αυτού του προϊόντος δεν ευθύνεται σύμφωνα με τον ισχύοντα νόμο περί ευθύνης για προϊόντα, για ζημιές που προκαλούνται σε ή από αυτό το προϊόν στις εξής περιπτώσεις:

• Ακατάλληλη μεταχείριση
• Παράβλεψη των οδηγιών χειρισμού
- Επισκευές από τρίτους, μη εξουσιοδοτημένους τεχνικούς
- Εγκατάσταση και αντικατάσταση μη γνήσιων ανταλλακτικών
• Μη ενδεδειγμένη χρήση
- Βλάβες της ηλεκτρικής εγκατάστασης σε περίπτωση παράβλεψης των ηλεκτρικών κανόνων και των κανονισμών VDE 0100, DIN 57113 / VDE0113.

Προσέξτε:

Οι οδηγίες χειρισμού αποτελούν μέρος αυτού του προϊόντος.

Περιέχουν σημαντικές υποδείξεις για να εργάζεστε με το προϊόν με ασφάλεια, σωστά και οικονομικά και για να αποφεύγετε κινδύνους, να εξοικονομείτε έξοδα επισκευής, να μειώνετε τους χρόνους εκτός διαθεσιμότητας και να αυξάνετε την αξιοπιστία και τη διάρκεια ζωής του προϊόντος. Επιπρόσθετα στους κανόνες ασφαλείας στις παρούσες οδηγίες χειρισμού, πρέπει να λαμβάνετε οπωσδήποτε υπόψη σας τις διατάξεις που ισχύουν στη χώρα σας για τη λειτουργία του προϊόντος.

Πριν τη χρήση του προϊόντος εξοικειωθείτε με όλες τις υποδείξεις χειρισμού και ασφαλείας. Χρησιμοποιείτε το προϊόν μόνον όπως περιγράφεται και για τους αναφερόμενους τομείς χρήσης. Φυλάξτε με ασφάλεια τις οδηγίες χειρισμού και σε περίπτωση μεταβίβασης του προϊόντος παραδώστε μαζί και όλα τα έγγραφα.

2 Περιγραφή προϊόντος (Εικ. 1-24)

1. Λαβή
2. Διακόπτης ενεργοποίησης/ απενεργοποίησης
3. Διακόπτης ασφάλισης
4. Διακόπτης ενεργοποίησης/ απενεργοποίησης λέιζερ
5. Ασφάλιση άξονα πριονιού
6. Κεφαλή πριονιού
7. Κινητό προστατευτικό λεπίδας πριονιού
   7a. Bída στερέωσης

8. Λεπίδα πριονιού

9. Κάλυμμα λέιζερ

10. Λέιζερ

11. Κινητή ράγα αναστολέα

12. Ράγα αναστολέα

13. Ένθετο τραπεζιού

14. Λαβή/ Βίδα ακινητοποίησης περιστρεφόμενου τραπεζιού

14a. Μοχλός ασφάλισης

1. Βίδα προσαρμογής

2. Δείκτης

3. Κλίμακα

4. Περιστρεφόμενο τραπτέζι

5. Σταθερό τραπτέζι πριονιού

6. Βίδα ακινητοποίησης υποθέματος αντικειμένου εργασίας

7. Υπόθεμα αντικειμένου εργασίας

8. Διαμήκης οδηγός

9. Βίδα ακινητοποίησης κινητής ράγας αναστολέα

10. Bída akivntopóinçs

11. Διάταξη σύσφιξης

25a. Βίδα ακινητοποίησης ρύθμισης ύψους διάταξης σύσφιξης

25b. Βίδα ραβδωτής κεφαλής ρύθμισης ύψους διάταξης σύσφιξης

25c. Bíđa akivntopóinos διάταξης σύσφίξης

1. Κλίμακα γωνίας

2. Δείκτης γωνίας

3. Οδηγός έλξης

28a. Βίδα ακινητοποίησης οδηγού έλξης

1. Βραχίονας καθοδήγησης

2. Σάκος συλλογής ροκανιδιών/Σάκος συλλογής πριονιδιών

3. Βίδα περιορισμού βάθους κοπής

31a. Ραβδωτό παξιμάδι περιορισμού βάθους κοπής

1. Αναστολέας περιορισμού βάθους κοπής

2. Προστασία έναντι ανατροπής

3. Πείρος ασφάλισης

4. Βίδα προσαρμογής (90°)

35a. Παξιμάδι ασφάλισης (90°)

1. Βίδα προσαρμογής (45°)

36a. Κόντρα παξιμάδι (45°)

1. Bíδα φλάντζας

2. Εξωτερική φλάντζα

3. Εσωτερική φλάντζα

4. Σταυρόβιδα καλύμματος λέιζερ

5. Σταυρόβιδα ενθέτου τραπεζιού

6. Λαβή μεταφοράς

7. Φως εργασίας LED (δεν απεικονίζεται) (Ισχύει μόνο για αριθμό είδους: 59012159953)

3 Παραδοτέο υλικό (Εικ. 1, 2)

Θέση Ποσότη- Ονομασία τα

1. 1 x Λάμα πριονιού (24 δοντιών)

2. 1 x Λάμα πριονιού* (48 δοντιών)

3. 1 x Διάταξη σύσφιξης

4. 1 x Σάκος συλλογής ροκανιδιών/Σάκος συλ- λογής πριονιδιών

C. 1 x Κλειδί Άλεν, 6 mm

D. 1 x Κλειδί Άλεν, 3 mm

1 x Δισκοπρίονο κάθετης κοπής, συρόμενης κοπής - φαλτσοπρίονο 1 x Οδηγίες χειρισμού

* = δεν περιλαμβάνονται υποχρεωτικά στο παραδοτέο υ- λικό!

4 Ενδεδειγμένη χρήση

Το πριόνι χρησιμεύει για κάθετη κοπή ξύλου και πλαστικών, ανάλογα με το μέγεθος του μηχανήματος. Το πριόνι δεν είναι κατάλληλο για κοπή καυσόξυλων.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μην χρησιμοποιείτε το προϊόν για την κοπή υλικών διαφορετικών από αυτά που περιγράφονται στις οδηγίες χειρισμού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η λάμα πριονιού που συμπεριλαμβάνεται προορίζεται αποκλειστικά για την κοπή ξύλου! Μην τη χρησιμοποιείτε για την κοπή καυσόξυλων!

Επιτρέπεται να χρησιμοποιούνται μόνο προϊόντα που εί- ναι κατάλληλα για το προϊόν. Απαγορεύεται η χρήση τρο- χών κοπής κάθε είδους.

Το προϊόν επιτρέπεται να χρησιμοποιείται μόνο σύμφωνα με την ενδεδειγμένη χρήση του. Κάθε χρήση πέραν αυτής θεωρείται μη ενδεδειγμένη. Για ζημιές ή τραυματισμούς οποιουδήποτε είδους προκαλούμενες από αυτή τη χρήση, την ευθύνη φέρει ο χρήστης και όχι ο κατασκευαστής.

Συστατικό μέρος της ενδεδειγμένης χρήσης αποτελεί και η τήρηση των υποδείξεων ασφαλείας, καθώς και των οδηγι- Ŏν συναρμολόγησης και των υποδείξεων λειτουργίας που υπάρχουν στις Οδηγίες χειρισμού.

Όσοι χειρίζονται και συντηρούν το προϊόν πρέπτει να είναι εξοικειωμένοι με αυτό και να έχουν ενημερωθεί για τους ενδεχόμενους κινδύνους.

Οι τροποποιήσεις στο προϊόν αποκλείουν κάθε ευθύνη του κατασκευαστή καθώς και κάθε ευθύνη για όσες ζημιές προκύψουν από αυτές.

Η λειτουργία του προϊόντος επιτρέπεται μόνο με γνήσια εξαρτήματα και γνήσια αξεσουάρ από τον κατασκευαστή.

Πρέπει να τηρούνται οι κανονισμοί ασφαλείας, εργασίας και συντήρησης του κατασκευαστή καθώς και οι διαστάσεις που αναφέρονται στα τεχνικά χαρακτηριστικά.

Παρά την προβλεπόμενη χρήση μπορεί ορισμένοι υπολειπόμενοι παράγοντες κινδύνου να μην μπορούν να εξαλειφθούν πλήρως. Λόγω της κατασκευής και της δομής του προϊόντος μπορεί να προκύψουν τα εξής σημεία:

- Επαφή με τη λάμα πριονιού στη μη καλυμμένη περιο- χή κοπής του πριονιού.

• Τοποθέτηση του χεριού στην περιοχή της κινούμενης λάμας πριονιού (τραυματισμός από κόψιμο).

- Ανάδραση με εκτίναξη αντικειμένου εργασίας και με- ρών αυτού.

- Θραύσεις λάμας πριονιού.

- Εκτόξευση ελαττωματικών τμημάτων σκληρού μετάλ- λου της λάμας πριονιού.

- Βλάβες της ακοής σε περίπτωση μη χρήσης της απαι- τούμενης προστασίας ακοής.

- Επιβλαβείς για την υγεία εκπομπή σκόνης ξύλων σε περίπτωση χρήσης σε κλειστούς χώρους.

Λάβετε υπόψη ότι τα προϊόντα μας κανονικά δεν έχουν σχεδιαστεί για εμπορική, βιοτεχνική ή βιομηχανική χρήση. Δεν αναλαμβάνουμε καμία ευθύνη αν το προϊόν χρησιμοποιηθεί σε εμπορικές, βιοτεχνικές ή βιομηχανικές επτιχειρήσεις καθώς και σε παρόμοιες δραστηριότητες.

Εξήγηση των λέξεων επισήμανσης που υπάρχουν στις οδηγίες χειρισμού

KINDYNOΣ

Λέξη επισήμανσης μιας άμεσα επικείμενης επικίνδυνης κατάστασης η οποία, αν δεν αποφευχθεί, θα έχει ως συνέπεια θάνατο ή βαρύ τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Λέξη επισήμανσης μιας ενδεχόμενης επικίνδυνης κατάστασης η οποία, αν δεν αποφευχθεί, θα μπορούσε να έχει ως συνέπεια θάνατο ή βαρύ τραυματισμό.

ΠΡΟΣΟΧΗ

Λέξη επισήμανσης μιας ενδεχόμενης επικίνδυνης κατάστασης η οποία, αν δεν αποφευχθεί, θα μπορούσε να έχει ως συνέπεια μικρής ή μέτριας βαρύτητας τραυματισμό.

ΕΠΙΣΗΜΑΝΣΗ

Λέξη επισήμανσης μιας ενδεχόμενης επικίνδυνης κατάστασης η οποία, αν δεν αποφευχθεί, θα μπορούσε να έχει ως συνέπεια υλικές ζημιές στο προϊόν/σε ιδιοκτησία.

5 Υποδείξεις ασφαλείας

Γενικές υποδείξεις ασφαλείας για ηλεκτρικά εργαλεία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Διαβάστε όλες τις υποδείξεις ασφαλείας, τις οδηγίες, τις απεικονίσεις και τα τεχνικά χαρακτηριστικά που παρέχονται με το ηλεκτρικό εργαλείο σας.

Από παραλείψεις στην τήρηση των ακόλουθων οδηγιών ενδέχεται να προκληθεί ηλεκτροπληξία, φωτιά και/ή σοβαροί τραυματισμοί.

Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση.

Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις υποδείξεις ασφαλείας αναφέρεται σε ηλεκτρικά εργαλεία που λειτουργούν με ρεύμα (με καλώδιο ρεύματος) ή σε ηλεκτρικά εργαλεία που λειτουργούν με επαναφορτιζόμενες μπαταρίες (χωρίς καλώδιο ρεύματος).

1) Ασφάλεια χώρου εργασίας

a) Διατηρείτε το χώρο εργασίας καθαρό και καλά φωτισμένο. Από ακαταστασία ή μη φωτισμένες περιοχές εργασίας μπορεί να προκληθούν ατυχήματα.

b) Μην εργάζεστε με το ηλεκτρικό εργαλείο σε δυνητικά εκρήξιμο περιβάλλον όπου βρίσκονται καύσιμα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες οι οποίοι μπορούν να προκαλέσουν ανάφλεξη της σκόνης ή των ατμών.

c) Κατά τη χρήση του ηλεκτρικού εργαλείου κρατάτε μακριά παιδιά και άλλα άτομα. Σε περίπτωση εκτροπής μπορεί να χάσετε τον έλεγχο του ηλεκτρικού εργαλείου.

2) Ασφαλής χρήση ηλεκτρικού ρεύματος

a) Το φις σύνδεσης του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται κανενός είδους τροποποίηση του φις. Μη χρησιμοποιείτε φις προσαρμογής με ηλεκτρικά εργαλεία που διαθέτουν προστασία μέσω γείωσης. Τα μη τροποποιημένα φις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

b) Αποφεύγετε την επαφή του σώματος με γειωμένες επιφάνειες όπως σε σωλήνες, θερμαντικά σώματα, ηλεκτρικές κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, υπάρχει αυξημένος κίνδυνος από ηλεκτροπληξία.

c) Διατηρείτε τα ηλεκτρικά εργαλεία μακριά από βρο- χή ή υγρασία. Η διείσδυση νερού μέσα σε ένα ηλε- κτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

d) Μην κακομεταχειρίζεστε το καλώδιο σύνδεσης για να μεταφέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο ή για να αποσυνδέσετε το φις από την πρίζα. Κρατάτε το καλώδιο σύνδεσης μακριά από υπερβολική θερμοκρασία, λάδι, αιχμηρά άκρα ή κινούμενα μέρη. Τα καλώδια σύνδεσης που έχουν υποστεί ζημιά ή είναι μπερδεμένα αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

e) Όταν εργάζεστε με ένα ηλεκτρικό εργαλείο σε υπαίθριο χώρο, χρησιμοποιείτε μόνο καλώδια επέκτασης που είναι και αυτά κατάλληλα για χρήση σε εξωτερικούς χώρους. Η χρήση καλωδίου επέκτασης κατάλληλου για χρήση σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

f) Αν είναι αναπόφευκτη η λειτουργία του ηλεκτρικού εργαλείου σε περιβάλλον με υγρασία, χρησιμοποιείτε ένα ρελέ προστασίας από ρεύμα διαρροής. Η χρήση ενός ρελέ προστασίας από ρεύμα διαρροής μειώνει τον κίνδυνο ηλεκτροπληξίας.

3) Ασφάλεια ατόμων

a) Πρέπει να είστε προσεκτικοί, να προσέχετε τι κάνετε και να χρησιμοποιείτε σύνεση κατά την εργασία με ένα ηλεκτρικό εργαλείο. Μην χρησιμοποιείτε κανένα ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μία στιγμή απροσεξίας κατά τη χρήση του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.

b) Φοράτε ατομικό εξοπλισμό προστασίας και πάντα προστατευτικά γυαλιά. Η χρήση ατομικού εξοπλισμού προστασίας, όπως μάσκας κατά της σκόνης, αντιολισθητικών υποδημάτων ασφαλείας, προστατευτικού κράνους ή μέσων προστασίας ακοής, ανάλογα με το είδος και τη χρήση του ηλεκτρικού εργαλείου, μειώνει τον κίνδυνο τραυματισμών.

c) Αποφεύγετε την ακούσια θέση σε λειτουργία. Να βεβαιώνεστε ότι το ηλεκτρικό εργαλείο είναι απενεργοποιημένο πριν το συνδέσετε στην τροφοδοσία ρεύματος και/ή συνδέσετε την επαναφορτιζόμενη μπαταρία, το πάρετε στα χέρια σας ή το μεταφέρετε. Αν κατά τη μεταφορά του ηλεκτρικού εργαλείου έχετε το δάχτυλο στον διακόπτη ή αν συνδέσετε το εργαλείο στην τροφοδοσία ρεύματος ενώ είναι ενεργοποιημένο, μπορεί να προκληθούν ατυχήματα.

d) Απομακρύνετε εργαλεία ρύθμισης ή κλειδιά βιδώματος πριν ενεργοποιήσετε το ηλεκτρικό εργαλείο. Ένα εργαλείο ή κλειδί το οποίο βρίσκεται σε ένα περιστρεφόμενο μέρος του ηλεκτρικού εργαλείου μπορεί να προκαλέσει τραυματισμούς.

e) Αποφεύγετε οποιαδήποτε αφύσικη στάση σώμα- τος. Να φροντίζετε για ασφαλή στήριξη στα πόδια σας και να διατηρείτε πάντα την ισορροπία σας. Με αυτόν τον τρόπο μπορείτε να ελέγχετε καλύτερα το ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις.

f) Φοράτε κατάλληλο ρουχισμό. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα μακριά από κινούμενα μέρη. Τα ρούχα με φαρδιά εφαρμογή, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν από κινούμενα μέρη.

g) Αν μπορούν να χρησιμοποιηθούν διατάξεις αναρρόφησης και συλλογής σκόνης, βεβαιωθείτε ότι είναι συνδεδεμένες και ότι χρησιμοποιούνται σωστά. Η χρήση μιας διάταξης αναρρόφησης σκόνης μπορεί να μειώσει τους κινδύνους από τη σκόνη.

h) Μην έχετε ψευδή αίσθηση της ασφάλειας και μην αψηφάτε τους κανόνες ασφαλείας για ηλεκτρικά εργαλεία, ακόμα και αν έχετε εξοικειωθεί με το ηλεκτρικό εργαλείο μετά από επανειλημμένη χρήση του. Οι απρόσεκτοι χειρισμοί μπορούν σε κλάσματα του δευτερολέπτου να επιφέρουν σοβαρούς τραυματισμούς.

4) Χρήση και μεταχείριση του ηλεκτρικού εργαλείου

a) Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε για την εργασία σας το ηλεκτρικό εργαλείο που προορίζεται για αυτή. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην προβλεπόμενη περιοχή ισχύος.

b) Μη χρησιμοποιήσετε ποτέ ηλεκτρικό εργαλείο του οποίου ο διακόπτης παρουσιάζει βλάβη. Ένα ηλεκτρικό εργαλείο που δεν μπορεί πλέον να ενεργοποιηθεί ή να απενεργοποιηθεί, είναι επικίνδυνο και πρέπει να επισκευαστεί.

c) Αφαιρέστε το φις από την πρίζα και/ή αφαιρέστε την αφαιρούμενη επαναφορτιζόμενη μπαταρία, πριν πραγματοποιήσετε ρυθμίσεις στη συσκευή, αλλάξετε εργαλείο εργασίας ή αφήσετε στην άκρη το ηλεκτρικό εργαλείο. Αυτό το μέτρο προφύλαξης αποτρέπει την αθέλητη εκκίνηση του ηλεκτρικού εργαλείου.

d) Φυλάσσετε μακριά από παιδιά τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε. Μην αφήνετε να χρησιμοποιεί το ηλεκτρικό εργαλείο κανένα άτομο που δεν είναι εξοικειωμένο με αυτό ή δεν έχει διαβάσεις τις παρούσες οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα, όταν χρησιμοποιούνται από άπειρα άτομα.

e) Φροντίζετε σχολαστικά τα ηλεκτρικά εργαλεία και το εργαλείο εργασίας. Ελέγχετε ότι λειτουργούν απρόσκοπτα και δεν κολλάνε τα κινούμενα μέρη, αν υπάρχουν εξαρτήματα που έχουν σπάσει ή έχουν υποστεί ζημιά τέτοια που να επηρεάζεται η λειτουργία του ηλεκτρικού εργαλείου. Αναθέτετε πριν τη χρήση του ηλεκτρικού εργαλείου την επισκευή των εξαρτημάτων που έχουν υποστεί ζημιά. Πολλά ατυχήματα έχουν την αιτία τους σε κακοσυντηρημένα ηλεκτρικά εργαλεία.

f) Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθα- ρά. Τα προσεκτικά φροντισμένα κοπτικά εργαλεία με κοφτερές αιχμές έχουν μικρότερη τάση για σφήνωμα και είναι ευκολότερο να καθοδηγηθούν.

g) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, το εξάρτημα, τα εξαρτήματα κτλ. σύμφωνα με τις οδηγίες τους. Λαμβάνετε επίσης υπόψη τις συνθήκες εργασίας και την εργασία που πρόκειται να εκτελεστεί. Η χρήση ηλεκτρικών εργαλείων για εφαρμογές άλλες από τις προβλεπόμενες μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

h) Κρατάτε τις λαβές και τις επιφάνειες κρατήματος στεγνές, καθαρές και απαλλαγμένες από λάδια και γράσα. Οι ολισθηρές λαβές και επιφάνειες κρατήματος δεν επιτρέπουν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε απρόβλεπτες καταστάσεις.

5) Σέρβις

a) Αναθέτετε την επισκευή του ηλεκτρικού εργαλείου μόνο σε πιστοποιημένο ειδικευμένο προσωπικό και μόνο με γνήσια ανταλλακτικά. Με αυτόν τον τρόπο εξασφαλίζετε ότι θα διατηρείται η ασφάλεια του ηλεκτρικού εργαλείου.

5.1 Υποδείξεις ασφαλείας για δισκοπρίονα κάθετης κοπής - φαλτσοπρίονα

a) Τα δισκοπρίονα κάθετης κοπής - φαλτσοπρίονα προορίζονται για την κοπή ξύλου ή παρόμοιων προϊόντων και δεν μπορούν να χρησιμοποιηθούν για την κοπή υλικών που περιέχουν σίδηρο όπως ράβδων, βιδών κλπ. Σκόνη που έχει λειαντικές ιδιότητες προκαλεί μπλοκάρισμα κινητών μερών όπως είναι η κάτω προστατευτική καλύπτρα. Οι σπινθήρες που παράγονται κατά την κοπή θα κάψουν την κάτω προστατευτική καλύπτρα, την ένθετη πλάκα και άλλα πλαστικά εξαρτήματα.

b) Αν είναι εφικτό στερεώνετε το αντικείμενο εργασίας με σφιγκτήρες. Αν πρέπει να συγκρατήστε το αντικείμενο εργασίας με το χέρι, πρέπει να κρατάτε πάντα το χέρι σας σε απόσταση τουλάχιστον 100 mm από κάθε πλευρά της λάμας πριονιού. Μη χρησιμοποιείτε αυτό το πριόνι για να κόβετε αντικείμενα που είναι πολύ μικρά για να τα συσφίξετε ή να τα κρατάτε με ασφάλεια με το χέρι. Αν το χέρι σας είναι πολύ κοντά στη λάμα πριονιού, υπάρχει αυξημένος κίνδυνος τραυματισμού από την επαφή με τη λάμα πριονιού.

c) Το αντικείμενο εργασίας πρέπει να είναι ακίνητο και είτε να στερεώνεται με σύσφιξη είτε να πιέζεται πάνω στον αναστολέα και στη βάση. Μη σπρώχνετε το αντικείμενο εργασίας προς τη λάμα πριονιού και ποτέ μην κόβετε "ελεύθερα με το χέρι". Τα ασύνδετα ή κινητά αντικείμενα εργασίας θα μπορούσαν να εκτοξευτούν με μεγάλη ταχύτητα και να προκαλέσουν τραυματισμούς.

d) Σπρώχνετε το πριόνι για να περάσει από το αντικείμενο εργασίας. Αποφεύγετε να τραβάτε το πριόνι για να περάσει από το αντικείμενο εργασίας. Όταν θέλετε να πραγματοποιήσετε μια κοπή, πρώτα ανυψώστε την κεφαλή πριονιού και τραβήξτε την μέσα από το αντικείμενο εργασίας χωρίς να το κόψετε. Κατόπιν ενεργοποιήστε το μοτέρ, στρέψτε την κεφαλή πριονιού προς τα κάτω και πιέστε το πριόνι για να διαπεράσει το αντικείμενο εργασίας. Σε περίπτωση κοπής με έλξη υπάρχει ο κίνδυνος να ανέβει η λάμα πριονιού πάνω στο αντικείμενο εργασίας και η μονάδα λάμας πριονιού να εκτιναχτεί βίαια πάνω στον χειριστή.

e) Μην περνάτε ποτέ το χέρι πάνω από την προβλεπόμενη γραμμή κοπής, ούτε μπροστά ούτε πίσω από τη λάμα πριονιού. Η υποστήριξη του αντικειμένου εργασίας "με σταυρωτά τα χέρια", δηλ. το να κρατάτε το αντικείμενο εργασίας δεξιά δίπλα στη λάμα πριονιού με το αριστερό χέρι ή αντίστροφα, είναι πολύ επικίνδυνο.

f) Όταν περιστρέφεται η λάμα πριονιού, ποτέ μη βάζετε το χέρι σας πίσω από τον αναστολέα. Ποτέ μην πλησιάζετε το χέρι σας στην περιστρεφόμενη λάμα πριονιού πιο κοντά από μια απόσταση ασφαλείας 100 mm (ισχύει και για τις δύο πλευρές της λάμας πριονιού, π.χ. κατά την απομάκρυνση άχρηστων κομματιών ξύλου). Η προσέγγιση της περιστρεφόμενης λάμας πριονιού προς το χέρι σας ενδεχομένως δεν μπορεί να γίνει αντιληπτή και μπορεί να τραυματιστείτε βαριά.

g) Ελέγχετε το αντικείμενο εργασίας πριν την κοπή. Αν το αντικείμενο εργασίας είναι λυγισμένο ή στρεβλωμένο, σφίξτε το με την προς τα έξω καμπυλωμένη πλευρά προς τον αναστολέα. Να βεβαιώνεστε πάντα ότι κατά μήκος της γραμμής κοπής δεν υπάρχει κανένα διάκενο ανάμεσα στο αντικείμενο εργασίας, στον αναστολέα και στη βάση. Τα αντικείμενα εργασίας που είναι λυγισμένα ή στρεβλωμένα μπορεί να περιστραφούν ή να μετατοπιστούν και να προκαλέσουν κόλλημα της περιστρεφόμενης λάμας πριονιού κατά την κοπή. Δεν επιτρέπεται να υπάρχουν καρφιά ή ξένα σώματα μέσα στο αντικείμενο εργασίας.

h) Χρησιμοποιείτε το πριόνι μόνο αν το τραπέζι είναι απαλλαγμένο από εργαλεία, υπολείμματα ξύλου κλπ. - μόνο το αντικείμενο εργασίας επιτρέπεται να βρίσκεται πάνω στο τραπέζι. Μικρά απόβλητα κομμάτια, μη συσφιγμένα κομμάτια ξύλου ή άλλα αντικείμενα, αν έρθουν σε επαφή με την περιστρεφόμενη λάμα, μπορούν να εκτοξευτούν με υψηλή ταχύτητα.

i) Κόβετε ένα μόνο αντικείμενο εργασίας τη φορά. Τα αντικείμενα εργασίας που είναι στοιβαγμένα το ένα πάνω στο άλλο δεν μπορούν να συσφιχτούν ή να συγκρατηθούν σωστά και μπορεί κατά την κοπή να προκαλέσουν κόλλημα της λάμας ή να γλιστρήσουν.

j) Προσέχετε ώστε πριν τη χρήση το δισκοπρίονο κάθετης κοπής - φαλτσοπρίονο να βρίσκεται πάνω σε μια επίπεδη και σταθερή επιφάνεια εργασίας. Μια επίπεδη και σταθερή επιφάνεια εργασίας μειώνει τον κίνδυνο αποσταθεροποίησης του δισκοπρίονου κάθετης κοπής - φαλτσοπρίονου.

k) Σχεδιάζετε εκ των προτέρων την εργασία σας. Προσέχετε σε κάθε ρύθμιση της κλίσης της λάμας πριονιού ή της γωνίας φαλτσοκοπής ότι ο κινητός αναστολέας έχει ρυθμιστεί σωστά και υποστηρίζει το αντικείμενο εργασίας, χωρίς να έρχεται σε επαφή με τη λάμα ή με την προστατευτική καλύπτρα. Χωρίς να ενεργοποιήσετε το μηχάνημα και χωρίς αντικείμενο εργασίας πάνω στη βάση πρέπει να προσομοιώσετε μια πλήρη κίνηση κοπής της λάμας πριονιού, για να διασφαλίσετε ότι δεν θα προκύψουν εμπόδια ή ο κίνδυνος κοπής του αναστολέα.

1) Σε περίπτωση αντικειμένων εργασίας τα οποία εί- ναι πλατύτερα ή μακρύτερα από την πάνω πλευ- ρά του τραπεζιού, προσέχετε να παρέχετε κατάλ- ληλο στήριγμα, π.χ. με χρήση επεκτάσεων τραπε- ζιού ή ειδικών καβαλέτων. Τα αντικείμενα εργασίας που είναι μακρύτερα ή πλατύτερα από τη βάση του δι- σκοπρίονου κάθετης κοπής - φαλτσοπρίονου μπο- ρούν να ανατραπούν αν δεν στηρίζονται σταθερά. Σε περίπτωση που ανατραπεί ένα κομμάτι ξύλο που έχει αποκοπεί ή το αντικείμενο εργασίας, αυτό μπορεί να ανυψώσει την κάτω προστατευτική καλύπτρα ή να ε- κτοξευτεί εκτός ελέγχου από την περιστρεφόμενη λά- μα.

m) Μη χρησιμοποιείτε άλλα άτομα ως υποκατάστατο για μια επιμήκυνση τραπεζιού ή ως πρόσθετο στήριγμα. Μια ασταθής στήριξη του αντικειμένου εργασίας μπορεί να προκαλέσει κόλλημα της λάμας. Επίσης μπορεί το αντικείμενο εργασίας να μετακινηθεί κατά τη διάρκεια της κοπής και να τραβήξει τον βοηθό προς την περιστρεφόμενη λάμα.

n) Το κομμάτι που έχει αποκοπεί δεν επιτρέπεται να πιέζεται προς την περιστρεφόμενη λάμα πριονιού. Αν υπάρχει λίγος χώρος, π.χ. σε περίπτωση χρήσης διαμήκων αναστολέων, μπορεί το αποκομμένο κομμάτι να σφηνώσει στη λάμα και να εκτιναχτεί βίαια.

o) Χρησιμοποιείτε πάντα έναν σφιγκτήρα ή κατάλληλη διάταξη για να υποστηρίξετε σωστά υλικό με κυκλική διατομή όπως ράβδους ή σωλήνες. Οι ράβδοι τείνουν κατά την κοπή να κυλούν και να απομακρύνονται και τότε η λάμα μπορεί να "μαγκώσει" και το αντικείμενο εργασίας με το χέρι σας μπορεί να τραβηχτεί προς τη λάμα.

p) Αφήστε να φθάσει η λάμα την πλήρη ταχύτητα πε- ριστροφής της πριν κόψετε το αντικείμενο εργασί- ας. Με αυτόν τον τρόπο μειώνεται ο κίνδυνος να εκτο- ξευτεί το αντικείμενο εργασίας.

q) Αν κολλήσει το αντικείμενο εργασίας ή μπλοκαριστεί η λάμα, απενεργοποιήστε το δισκοπρίονο κάθετης κοπής - φαλτσοπρίονο. Περιμένετε να ακινητοποιηθούν όλα τα κινητά μέρη, αφαιρέστε το φις από την πρίζα ρεύματος δικτύου και/ή αφαιρέστε την επαναφορτιζόμενη μπαταρία. Κατόπιν αφαιρέστε το σφηνωμένο υλικό. Αν σε μια τέτοια περίπτωση μπλοκαρίσματος συνεχίσετε την κοπή με το πριόνι, μπορεί να προκληθεί απώλεια του ελέγχου ή ζημιές στο δισκοπρίονο κάθετης κοπής - φαλτσοπρίονο.

r) Μετά την ολοκλήρωση της κοπής αφήστε ελεύθε- ρο τον διακόπτη, κρατήστε την κεφαλή πριονιού κατεβασμένη και περιμένετε να ακινητοποιηθεί η λάμα πριν αφαιρέσετε το αποκομμένο κομμάτι. Εί- ναι πολύ επικίνδυνο να πλησιάζετε στο χέρι σας στη λάμα πριονιού που κινείται έως ότου σταματήσει τελεί- ως.

s) Κρατάτε καλά τη χειρολαβή αν θέλετε να εκτελέσετε μια μη πλήρη κοπή με το πριόνι ή όταν αφήσετε ελεύθερο τον διακόπτη, πριν φθάσει η κεφαλή πριονιού την κάτω θέση της. Από τη δράση πέδησης του πριονιού μπορεί η κεφαλή πριονιού να τραβηχτεί απότομα προς τα κάτω και από αυτό να προκληθεί κίνδυνος τραυματισμού.

5.2 Υποδείξεις ασφαλείας για το χειρισμό λεπίδων πριονιού

- Αποφεύγετε να αφήνετε ανεξέλεγκτα ελεύθερη τη μο- νάδα πριονιού στην κάτω τελική θέση.

- Μη χρησιμοποιείτε λάμες πριονιού που έχουν υποστεί ζημιά ή παραμόρφωση.

- Μη χρησιμοποιήσετε λάμα πριονιού με ρωγμές. Να αποσύρετε από τη χρήση λάμες πριονιού που παρουσιάζουν ρωγμές. Δεν επιτρέπεται επισκευή.

- Μη χρησιμοποιείτε λάμες πριονιού από χάλυβα υψηλής ταχύτητας.

- Ελέγχετε την κατάσταση της λάμας πριονιού πριν χρησιμοποιήσετε το πριόνι.

- Χρησιμοποιείτε μόνο λάμες πριονιού οι οποίες είναι κατάλληλες για το υλικό που πρόκειται να κόψετε.

- Χρησιμοποιείτε μόνο τις λάμες πριονιού που καθορίζει ο κατασκευαστής. Οι λάμες πριονιού που προορίζονται για την επεξεργασία ξύλου ή παρόμοιων υλικών πρέπει να συμμορφώνονται με το πρότυπο EN 847-1.

- Μη χρησιμοποιείτε λάμες πριονιού από χάλυβα υψηλής ταχύτητας (HSS).

- Χρησιμοποιείτε μόνο λάμες πριονιού των οποίων ο μέγιστος επιτρεπόμενος αριθμός στροφών είναι μεγαλύτερος ή ίσος με τον μέγιστο αριθμό στροφών του άξονα του πριονιού και οι οποίες είναι κατάλληλες για το υλικό που πρόκειται να κόψετε.

• Προσέξτε τη φορά περιστροφής της λάμας πριονιού.

- Να τοποθετείτε λάμες πριονιού μόνον όταν είστε εξοικειωμένος με το χειρισμό τους.

• Να τηρείτε τον περιορισμό του μέγιστου αριθμού στροφών. Δεν επιτρέπεται η υπέρβαση του μέγιστου αριθμού στροφών που αναφέρεται πάνω στη λάμα πριονιού. Αν αναφέρεται, να τηρείτε την περιοχή αριθμού στροφών.

- Να καθαρίζετε τις επιφάνειες σύσφιξης από βρομιές, γράσα, λάδια και νερό.

- Μη χρησιμοποιείτε μη στερεωμένους δακτυλίους ή χιτώνια μείωσης για τη μείωση της διαμέτρου οπών σε λάμες πριονιού.

- Na προσέχετε ώστε οι στερεωμένοι δακτύλιοι μείωσης για την ασφάλιση της λάμας πριονιού να έχουν την ίδια διάμετρο και τουλάχιστον το 1/3 της διαμέτρου κοπής.

• Να βεβαιώνεστε ότι οι στερεωμένοι δακτύλιοι μείωσης είναι παράλληλοι μεταξύ τους.

• Να χειρίζεστε με προσοχή τις λάμες πριονιού. Να τις διατηρείτε καλύτερα στην αρχική συσκευασία ή σε ειδικές θήκες. Να φοράτε προστατευτικά γάντια, για βελτιωμένη ασφάλεια λαβής και μειωμένο κίνδυνο τραυματισμού.

• Πριν τη χρήση των λεπίδων πριονιού να βεβαιώνεστε ότι όλες οι προστατευτικές διατάξεις είναι σωστά στερεωμένες.

- Βεβαιωθείτε πριν από τη χρήση, ότι η χρησιμοποιούμενη λάμα πριονιού συμμορφώνεται με τις τεχνικές απαιτήσεις αυτού του πριονιού και είναι σωστά στερεωμένη.

- Χρησιμοποιείτε τη συμπεριλαμβανόμενη λάμα πριονιού μόνο για εργασίες κοπής σε ξύλο, ποτέ για επεξεργασία μετάλλων.

- Χρησιμοποιείτε μόνο λάμα πριονιού με διάμετρο που αντιστοιχεί στα στοιχεία που αναφέρονται πάνω στο πριόνι.

- Χρησιμοποιείτε πρόσθετα υποθέματα αντικειμένου εργασίας, αν αυτό είναι απαραίτητο για την ευστάθεια του αντικειμένου εργασίας.

- Οι επεκτάσεις του υποθέματος αντικειμένου εργασίας πρέπει κατά την εργασία να είναι πάντα στερεωμένες και να χρησιμοποιούνται.

• Αντικαθιστάτε το φθαρμένο ένθετο βάσης!

- Αποφεύγετε την υπερθέρμανση των δοντιών του πριονιού.

- Αποφεύγετε κατά την κοπή πλαστικών να λιώνετε το πλαστικό.

Χρησιμοποιείτε τις σωστές λάμες πριονιού για το προς επεξεργασία υλικό. Αντικαθιστάτε έγκαιρα τις λάμες πριονιού που έχουν υποστεί ζημιά ή φθορά.

Αν υπερθερμανθεί η λεπίδα πριονιού, σταματήστε το μηχάνημα. Αφήστε πρώτα να κρυώσει η λεπίδα πριονιού, πριν εργαστείτε πάλι με τη συσκευή.

- Χρησιμοποιείτε μόνο λάμες πριονιού οι οποίες φέρουν σήμανση ίσου ή υψηλότερου αριθμού στροφών σε σχέση με τον αριθμό στροφών που αναφέρεται στο ηλεκτρικό εργαλείο.

- Φροντίζετε πάντα για την ευστάθεια και την ασφάλιση του πριονιού.

5.3 Ακτινοβολία λέιζερ

Προσοχή: Ακτινοβολία λέιζερ Μην κοιτάζετε μέσα στην ακτίνα Κατηγορία λέιζερ 2

Προστατεύετε τον εαυτό σας και το περιβάλλον λαμβάνοντας μέτρα προφύλαξης από κινδύνους ατυχημάτων!

- Μην κοιτάζετε απευθείας με απροστάτευτα μάτια μέσα στην ακτίνα λέιζερ.

• Ποτέ μην κοιτάζετε απευθείας μέσα στη διαδρομή της ακτίνας.

- Μην κατευθύνετε ποτέ την ακτίνα λέιζερ σε ανακλαστικές επιφάνειες και σε άτομα ή ζώα. Ακόμα και μια ακτίνα λέιζερ χαμηλής ισχύος μπορεί να προξενήσει ζημιές στο μάτι.

! ΠΡΟΣΟΧΗ

Εάν ακολουθείτε μεθόδους εργασίας διαφο- ρετικές από αυτές που αναφέρονται εδώ, αυ- τό μπορεί να επιφέρει επικίνδυνη έκθεση σε ακτινοβολία.

• Ποτέ μην ανοίξετε τη μονάδα λέιζερ. Θα μπορούσε να προκύψει μη αναμενόμενη έκθεση σε ακτινοβολία.
  • Αν δεν πρόκειται να χρησιμοποιήσετε το προϊόν για μεγάλο χρονικό διάστημα, θα πρέπει να αφαιρείτε τις μπαταρίες.
  • Το λέιζερ δεν επιτρέπεται να αντικατασταθεί με μονάδα λέιζερ άλλου τύπου.
• Επισκευές στο λέίζερ επιτρέπεται να πραγματοποιούνται μόνο από τον κατασκευαστή του λέίζερ ή από εξουσιοδοτημένο αντιπρόσωπο.

6 Αποσυσκευασία

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Το προϊόν και τα υλικά συσκευασίας δεν είναι παιδικά παιχνίδια!

Τα παιδιά δεν επιτρέπεται να παίζουν με πλαστικές σακούλες, μεμβράνες και μικρά εξαρτήματα! Υπάρχει κίνδυνος κατάποσης και ασφυξίας!

• Ανοίξτε τη συσκευασία και αφαιρέστε προσεκτικά το προϊόν.
  • Απομακρύνετε το υλικό συσκευασίας καθώς και τα α- σφαλιστικά συσκευασίας και μεταφοράς (εφόσον υ- πάρχουν).
• Ελέγξτε εάν είναι πλήρες το παραδοτέο υλικό.
  • Ελέγξε το προϊόν και τα αξεσουάρ για τυχόν ζημιές κατά τη μεταφορά. Αναφέρετε τυχόν ζημιές άμεσα στη μεταφορική εταιρεία που παρέδωσε το προϊόν. Μεταγενέστερες αξιώσεις δεν αναγνωρίζονται.
  • Φυλάξτε τη συσκευασία κατά το δυνατό μέχρι τη λήξη της εγγύησης.
• Πριν τη χρήση, εξοικειωθείτε με το προϊόν με τη βοή- θεια των οδηγιών χειρισμού.
  • Για αξεσουάρ, φθειρόμενα εξαρτήματα και ανταλλακτικά, χρησιμοποιείτε μόνο γνήσια εξαρτήματα. Ανταλλακτικά μπορείτε να προμηθευτείτε από τον τοπικό σας εξειδικευμένο έμπορο.
• Κατά τις παραγγελίες αναφέρετε τον αριθμό είδους των προϊόντων μας καθώς και τον τύπο και το έτος κατασκευής του προϊόντος.

7 Τεχνικά χαρακτηριστικά

Μοτέρ εναλλασσόμενου ρεύματος	220 - 240 V~/50 Hz
Ονομαστική ισχύς S1 1700 Watt
Τρόπος λειτουργίας S6 25%* 2000 W
Αριθμός στροφών χωρίς φορτίο n0	4700 min-1

Λεπίδα πριονιού από σκλη-ρό μέταλλο	216 x 30 x 2,8 mm
Αριθμός δοντιών 24/48*
Μέγιστο πλάτος δοντιών της λεπίδας πριονιού	3 mm
Εύρος στροφής -45° / 0°/ +45°
Φαλτσοκοπή 0° έως 45° προς τα αριστε-ρά
Πλάτος κοπής στις 0° 340 x 65 mm
Πλάτος κοπής στις 45° 240 x 65 mm
Πλάτος κοπής στις 2 x 45°(σύνθετη λοξή κοπή)	240 x 38 mm
Κατηγορία προστασίας	II / [IMAGE]
Βάρος	περ. 12,0 kg
Κλάση λέιζερ	2
Μήκος κύματος λέιζερ	650 nm
Ισχύς λέιζερ	< 1 mW

Με την επιφύλαξη τεχνικών τροποποιήσεων!

* = δεν περιλαμβάνονται υποχρεωτικά στο παραδοτέο υ- λικό!

Τρόπος λειτουργίας S6

Αδιάκοπη περιοδική λειτουργία. Η λειτουργία αποτελείται από ένα χρονικό διάστημα εκκίνησης, ένα χρονικό διάστημα με σταθερό φορτίο και ένα χρονικό διάστημα λειτουργίας χωρίς φορτίο. Ο κύκλος δραστηριότητας είναι 10 λεπτά, η σχετική διάρκεια ενεργοποιημένης κατάστασης είναι 25% του κύκλου δραστηριότητας.

Το αντικείμενο εργασίας πρέπει να έχει τουλάχιστον ύψος 3 mm και πλάτος 10 mm. Προσέχετε το αντικείμενο εργασίας να στερεώνεται πάντα με τη διάταξη σύσφιξης.

Χαρακτηριστικές τιμές θορύβου

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ο θόρυβος μπορεί να έχει σοβαρές επιπτώσεις στην υγεία σας. Εάν ο θόρυβος υπερβαίνει τα 85 dB, φορέστε εσείς και τα πρόσωπα, που βρίσκονται κοντά κατάλληλη προστασία ακοής.

Οι τιμές θορύβου και κραδασμών μετρήθηκαν κατά EN 62841-1.

Στάθμη ηχητικής πίεσης L_pA	96,5 dB
Αβεβαιότητα K_pA	3 dB
Στάθμη ηχητικής ισχύος L_wA	109,5 dB
Αβεβαιότητα K_wA	3 dB

Οι αναφερόμενες τιμές εκπομπών θορύβου έχουν μετρη- θεί σύμφωνα με μια πρότυπη διαδικασία εξέτασης και μπορούν να χρησιμοποιηθούν για τη σύγκριση ενός ηλε- κτρικού εργαλείου με ένα άλλο.

Οι αναφερόμενες τιμές εκπομπών θορύβου μπορούν να χρησιμοποιηθούν και για μια προσωρινή αξιολόγηση της καταπόνησης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κατά τη χρήση του ηλεκτρικού εργαλείου στην πράξη, οι τιμές εκπομπών θορύβου μπορεί να αποκλίνουν από την αναφερόμενη τιμή, ανάλογα με τον τρόπο και μέθοδο χρήσης του ηλεκτρικού εργαλείου, και ιδιαιτέρως, τον τρόπο επεξεργασίας του αντικειμένου εργασίας.

Προσπαθείτε να διατηρείτε όσο το δυνατόν μικρότερη την καταπόνηση. Παραδείγματα μέτρων: ο περιορισμός του χρόνου εργασίας. Για την εκτίμηση της καταπόνησης πρέπει να λαμβάνονται υπόψη όλα τα μέρη του κύκλου λειτουργίας (για παράδειγμα, τα χρονικά διαστήματα κατά τα οποία το ηλεκτρικό εργαλείο είναι απενεργοποιημένο, και αυτά κατά τα οποία είναι ενεργοποιημένο αλλά λειτουργεί χωρίς φορτίο).

8 Πριν από τη θέση σε λειτουργία (Εικ. 3)

1. Λασκάρετε την προεγκατεστημένη προστασία έναντι ανατροπής (33) στην κάτω πλευρά του πριονιού, τραβήξτε την τελείως έξω και ασφαλίστε την πάλι χρησιμοποιώντας το κλειδί Άλεν (D).
2. Το προϊόν πρέπει να τοποθετείται έτσι ώστε να έχει ευστάθεια. Στερεώστε το προϊόν πάνω σε έναν πάγκο εργασίας, ένα πλαίσιο βάσης κ.ο.κ. Τοποθετήστε 4 βίδες (δεν περιλαμβάνονται στο παραδοτέο υλικό) μέσα στις οπές στο σταθερό τραπέζι πριονιού (19). Σφίξτε καλά τις βίδες.

3. Ρυθμίστε τη βίδα προσαρμογής (15) στο επίπεδο της πλάκας τραπεζιού, ώστε να αποφύγετε ανατροπή του προϊόντος.

4. Πριν τη θέση σε λειτουργία πρέπει να έχουν εγκατασταθεί κανονικά όλα τα καλύμματα και οι διατάξεις ασφαλείας.

5. Η λάμα πριονιού πρέπει να μπορεί να κινείται ελεύθερα.
   • Αν επεξεργάζεστε ξύλο που έχει ήδη χρησιμοποιηθεί, προσέχετε για ξένα σώματα όπως π.χ. καρφιά ή βίδες κλπ.
   • Πριν πατήσετε το διακόπτη ενεργοποίησης/ απενεργοποίησης, βεβαιωθείτε ότι η λάμα πριονιού έχει εγκατασταθεί σωστά και τα κινητά μέρη μπορούν να κινούνται εύκολα.
6. Βεβαιωθείτε πριν από τη σύνδεση του προϊόντος, ότι τα στοιχεία στην πινακίδα τύπου συμφωνούν με τα στοιχεία του δικτύου τροφοδοσίας.

8.1 Έλεγχος διάταξης ασφαλείας του προστατευτικού λάμας πριονιού (7) (Εικ. 4)

Το προστατευτικό λάμας πριονιού προστατεύει από ακού- σια επαφή με τη λάμα πριονιού και από εκτινασσόμενα πριονίδια.

Ελέγξτε τη λειτουργία

Για το σκοπό αυτόν, κατεβάστε το πριόνι προς τα κάτω:

• Το προστατευτικό λάμας πριονιού πρέπει να ελευθερώνει τη λάμα πριονιού κατά το κατέβασμα, χωρίς να αγγίζει άλλα εξαρτήματα.

- Κατά το ανέβασμα του πριονιού στην θέση έναρξης, πρέπει το προστατευτικό λάμας πριονιού να καλύπτει αυτόματα τη λάμα πριονιού.

9 Συναρμολόγηση

9.1 Τοποθέτηση του προϊόντος (Εικ. 1, 2, 5, 6)

1. Λασκάρετε το περιστρεφόμενο τραπέζι (18) περιστρέφοντας τη λαβή (14) αριστερόστροφα.

2. Χρησιμοποιήστε τον μοχλό μανδάλωσης (14a) για να ελευθερώσετε τη μανδάλωση.

3. Με τη λαβή (14), ρυθμίστε το περιστρεφόμενο τραπέζη (18) στην επιθυμητή γωνία.

4. Αφήστε ελεύθερο τον μοχλό μανδάλωσης (14a) για να ασφαλίσετε πάλι τη μανδάλωση.

5. Σφίξτε ξανά τη λαβή (14) περιστρέφοντάς την δεξιόστροφα, για να ακινητοποιήσετε το περιστρεφόμενο τραπτέζι.

6. Κοντράρετε τη βίδα προσαρμογής (15) στο τραπέζι*, για να ασφαλίσετε το προϊόν έναντι ανατροπής.

7. Πιέζοντας ελαφρά προς τα κάτω την κεφαλή πριονιού (6) και τραβώντας ταυτόχρονα τον πείρο ασφάλισης (34) έξω από τη βάση του μοτέρ, το πριόνι απασφαλίζεται από την κάτω θέση.

8. Περιστρέψτε τον πείρο ασφάλισης (34) κατά 90 μοίρες, προκειμένου να τον ακινητοποιήσετε στην απασφαλισμένη θέση.

9. Στρέψτε την κεφαλή πριονιού (6) προς τα πάνω.

10. Οι διατάξεις σύσφιξης (25) μπορούν να στερεωθούν και αριστερά αλλά και δεξιά στο σταθερό τραπέζι πριονιού (19). Περάστε μια διάταξη σύσφιξης (25) στην προβλεπόμενη οπή στην πίσω πλευρά της ράγας αναστολέα (12) και ασφαλίστε την με τη βίδα ακινητοποίησης (25c). Για φαλτσοκοπές 0°- 45° η διάταξη σύσφιξης (25) πρέπει να εγκατασταθεί μόνο στη μία πλευρά (δεξιά) (βλ. εικόνα 11-12).

11. Μπορείτε να ρυθμίσετε την κλίση της κεφαλής πριονιού (6) σε μέγ. 45° προς τα αριστερά, λασκάροντας τη βίδα ακινητοποίησης (24).

12. Τα υποθέματα αντικειμένου εργασίας (21) πρέπει πάντα να στερεώνονται και να χρησιμοποιούνται κατά την εργασία. Ρυθμίστε την επιθυμητή προεκβολή λασκάροντας τη βίδα ακινητοποίησης (20). Κατόπιν σφίξτε πάλι καλά τη βίδα ακινητοποίησης (20).

* = δεν περιλαμβάνονται υποχρεωτικά στο παραδοτέο υ- λικό!

9.2 Σάκος συλλογής πριονιδιών (30) (Εικ. 1, 24)

Το πριόνι είναι εξοπλισμένο με έναν σάκο συλλογής πριονιδιών (30) για πριονίδια. Συμπιέστε μεταξύ τους τα πτερύγια του μεταλλικού δακτυλίου του σάκου συλλογής πριονιδιών (30) και τοποθετήστε τον σάκο στο άνοιγμα εξαγωγής στην περιοχή του μοτέρ. Μπορείτε να αδειάζετε τον σάκο συλλογής πριονιδιών (30) από το φερμουάρ στην κάτω πλευρά.

9.2.1 Σύνδεση σε εξωτερική διάταξη για αναρρόφηση σκόνης

1. Συνδέστε τον εύκαμπτο σωλήνα αναρρόφησης στη διάταξη για αναρρόφηση σκόνης.
2. Η διάταξη για αναρρόφηση σκόνης πρέπει να είναι κα- τάλληλη για το υλικό προς κατεργασία.
3. Χρησιμοποιείτε μια ειδική διάταξη αναρρόφησης για την αναρρόφηση ιδιαίτερα επιβλαβούς για την υγεία ή καρκινογόνου σκόνης.

9.3 Λεπτομερής ρύθμιση του αναστολέα για κάθετη κοπή 90° (Εικ. 1, 7)

Απαιτούμενο εργαλείο:

• Κλειδί Άλεν 6 mm (C)
• Γωνία οδηγός 90° (A)*
• σταυροκατσάβιδο*
• Γερμανικό κλειδί 13 mm*

* = δεν περιλαμβάνεται στο παραδοτέο υλικό!

1. Κατεβάστε την κεφαλή πριονιού (6) και ακινητοποιήστε τη με τον πείρο ασφάλισης (34).
2. Λασκάρετε τη βίδα ακινητοποίησης (24).
3. Τοποθετήστε τη γωνία οδηγό 90° (Α) ανάμεσα στη λεπίδα πριονιού (8) και στην περιστρεφόμενη βάση (18).
4. Λασκάρετε το παξιμάδι ασφάλισης (35a).
5. Ρυθμίστε τη βίδα προσαρμογής (35) μέχρι η γωνία μεταξύ λεπίδας πριονιού (8) και περιστρεφόμενης βάσης (18) να ανέρχεται στις 90°.
6. Σφίξτε ξανά καλά το παξιμάδι ασφάλισης (35a).
7. Τέλος, ελέγξτε τη θέση της ένδειξης της γωνίας. Εφόσον απαιτείται, λασκάρετε τον δείκτη (16) με σταυροκατσάβιδο, τοποθετήστε τον στη θέση 0° της κλίμακας (17) και σφίξτε τον πάλι.

9.4 Λεπτομερής ρύθμιση του αναστολέα για φαλτσοκοπή 45° (Εικ. 1, 8)

Απαιτούμενο εργαλείο:

• Γωνία-οδηγός 45° (Β)*
• Γερμανικό κλειδί 13 mm*
• σταυροκατσάβιδο*

* = δεν περιλαμβάνονται υποχρεωτικά στο παραδοτέο υ- λικό!

1. Κατεβάστε την κεφαλή πριονιού (6) και ακινητοποιήστε τη με τον πείρο ασφάλισης (34).
2. Ακινητοποιήστε το περιστρεφόμενο τραπτέζι (18) στη θέση 0°.

ΕΠΙΣΗΜΑΝΣΗ

Η κινητή ράγα αναστολέα πρέπει για τις φαλτσοκοπές (κεφαλή πριονιού υπό κλίση) να ακινητοποιείται στην εξωτερική θέση (αριστερή πλευρά).

1. Λασκάρετε τη βίδα ακινητοποίησης (23) των κινητών ραγών αναστολέα (11) και σπρώξτε τις κινητές ράγες αναστολέα (11) προς τα έξω. Τοποθετήστε μια γωνία οδηγό 45° (Β) ανάμεσα στη λεπίδα πριονιού (8) και το περιστρεφόμενο τραπέζι (18).

2. Οι κινητές ράγες αναστολέα (11) πρέπει να ακινητοποιούνται έτσι ώστε η απόσταση ανάμεσα στις ράγες αναστολέα (11) και τη λεπίδα πριονιού (8) να ανέρχεται τουλάχιστον σε 8 mm.

3. Η κινητή ράγα αναστολέα (11) πρέπει να βρίσκεται στην εσωτερική θέση (δεξιά πλευρά).
4. Πριν από την κοπή ελέγξτε ότι δεν είναι δυνατή μια σύγκρουση μεταξύ των κινητών ραγών αναστολέα (11) και της λεπίδας πριονιού (8).
5. Λασκάρετε τη βίδα ακινητοποίησης (24) και με τη λαβή (14) ρυθμίστε την κλίση της κεφαλής πριονιού (6) προς τα αριστερά στις 45°.
6. Τοποθετήστε τη γωνία-οδηγό 45° (Β) ανάμεσα στη λεπίδα πριονιού (6) και στο περιστρεφόμενο τραπέζι (18).
7. Λασκάρετε το κόντρα παξιμάδι (36a) και ρυθμίστε τη βίδα προσαρμογής (36) μέχρι η γωνία μεταξύ λεπίδας πριονιού (8) και περιστρεφόμενου τραπεζιού (18) να είναι ακριβώς 45°.
8. Σφίξτε πάλι καλά το κόντρα παξιμάδι (36a).
9. Τέλος, ελέγξε τη θέση της ένδειξης γωνίας. Εφόσον απαιτείται, λασκάρετε τον δείκτη (16) με σταυροκατσάβιδο, τοποθετήστε τον στη θέση 45° της κλίμακας (17) και σφίξτε τον πάλι.

10 Χειρισμός

10.1 Χειρισμός της διάταξης σύσφιξης (25) (Εικ. 1)

Με τη βίδα ακινητοποίησης (25a) μπορεί να ρυθμιστεί η διάταξη σύσφιξης (25) ως προς το ύψος.

1. Χαμηλώστε τη διάταξη σύσφιξης (25) πάνω στο αντικείμενο εργασίας.
2. Σφίξτε καλά τη βίδα ακινητοποίησης (25c).
3. Περιστρέψτε τη βίδα ραβδωτής κεφαλής (25b) δεξιόστροφα, για να συσφίξετε το αντικείμενο εργασίας.
4. Για να ελευθερώσετε το αντικείμενο εργασίας, εκτελέστε την αντίστροφη σειρά ενεργειών.

10.2 Περιορισμός βάθους κοπής (δημιουργία αυλάκωσης) (Εικ. 1, 9)

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος ανάδρασης!

Κατά τη δημιουργία αυλακώσεων είναι ιδιαίτερα σημαντικό να μην ασκείται πλευρική πίεση στη λεπίδα πριονιού. Διαφορετικά μπορεί η κεφαλή πριονιού να κινηθεί ξαφνικά προς τα πάνω!

– Κατά τη δημιουργία αυλακώσεων χρησιμοποιείτε μια διάταξη σύσφιξης. Αποφεύγετε την άσκηση πλευρικής πίεσης στην κεφαλή πριονιού.

1. Με τη βίδα (31) μπορεί να ρυθμιστεί αδιαβάθμητα το βάθος κοπής. Για τον σκοπό αυτόν λασκάρετε το ραβδωτό παξιμάδι (31a) στη βίδα. Ρυθμίστε το επιθυμητό βάθος κοπής βιδώνοντας ή ξεβιδώνοντας τη βίδα (31). Κατόπιν σφίξτε πάλι το ραβδωτό παξιμάδι (31a) στη βίδα (31).
2. Ελέγξτε τη ρύθμιση με μια δοκιμαστική κοπή.

10.3 Ενεργοποίηση / απενεργοποίηση του λέιζερ (Εικ. 19)

Ενεργοποίηση:

1. Πατήστε 1x τον διακόπτη ενεργοποίησης/ απενεργοποίησης λέιζερ (4). Πάνω στο προς επεξεργασία αντικείμενο εργασίας προβάλλεται μια γραμμή λέιζερ η οποία καθοδηγεί με ακρίβεια την κοπή.

Απενεργοποίηση:

1. Πατήστε πάλι τον διακόπτη ενεργοποίησης/ απενεργοποίησης λέιζερ (4).

Ενεργοποίηση/ απενεργοποίηση του φωτισμού εργασίας LED (43)

(Ισχύει μόνο για αριθμό είδους: 59012159953)

Πατήστε επανειλημμένα τον διακόπτη ενεργοποίησης/ απενεργοποίησης λέιζερ (4), για εναλλαγή ανάμεσα στο λέιζερ (10) και στο φως εργασίας LED (43):

1ο πάτημα Λέιζερ (10) ενεργό/LED (43) σβηστή
2ο πάτημα	Λέιζερ (10) ανενεργό/LED (43) αναμμένη
3ο πάτημα Λέιζερ (10) ενεργό/LED (43) αναμμένη
4ο πάτημα Λέιζερ (10) ανενεργό/LED (43) σβηστή

10.4 Σειριακή κοπή (Εικ. 1, 10)

Για επαναλαμβανόμενες κοπές με το ίδιο μήκος μπορεί να ξεδιπλωθεί ο διαμήκης οδηγός (22). Ο διαμήκης οδηγός (22) μπορεί να χρησιμοποιηθεί στη δεξιά και στην αριστερή πλευρά.

1. Ανοίξτε το διαμήκη οδηγό (22) προς τα επάνω.
2. Λασκάρετε τη βίδα ακινητοποίησης για το υπόθεμα αντικειμένου εργασίας (20).
3. Τραβήξτε έξω το υπόθεμα αντικειμένου εργασίας (21).
4. Ρυθμίστε την επιθυμητή απόσταση ανάμεσα στη λεπίδα πριονιού (8) και τον διαμήκη αναστολέα (22).
5. Συσφίξτε ξανά τη βίδα ακινητοποίησης για το υπόθεμα αντικειμένου εργασίας (20).
6. Διενεργήστε τις κοπές όπως περιγράφεται στα σημεία 10.5, 10.6, 10.7 και 10.8.

10.5 Κάθετη κοπή 90° και περιστρεφόμενο τραπέζι 0° (Εικ. 1, 11, 12)

Για τιμές πλάτους κοπής έως περ. 100 mm, η λειτουργία έλξης του πριονιού μπορεί να στερεωθεί στην πίσω θέση με τη βίδα ακινητοποίησης (28a). Σε αυτή τη θέση μπορεί- τε να χρησιμοποιήσετε το πριόνι στη λειτουργία κάθετης κοπής. Εάν το πλάτος κοπής είναι μεγαλύτερο από 100 mm, πρέπει να φροντίσετε ώστε η βίδα ακινητοποίησης (28a) να είναι λασκαρισμένη και να μπορεί να κινηθεί η κεφαλή πριονιού (6) (Εικ. 4).

ΕΠΙΣΗΜΑΝΣΗ

Η κινητή ράγα αναστολέα πρέπει να ακινητοποιείται στην εσωτερική θέση για κάθετες κοπές 90°.

Υποδείξεις για την ακινητοποίηση:

- Μην επεξεργάζεστε αντικείμενα εργασίας, τα οποία είναι πολύ μικρά για ακινητοποίηση.

• Ενισχύετε τα πολύ λεπτά αντικείμενα εργασίας, κόβοντάς τα μαζί με ένα πρόσθετο προφίλ. Τα πολύ λεπτά αντικείμενα εργασίας μπορεί να «ταλαντώνονται» ή να σπάνε κατά την κοπή
• Λασκάρετε τη βίδα ακινητοποίησης (23) της κινητής ράγας αναστολέα (11) και σπρώξτε την κινητή ράγα αναστολέα (11) προς τα μέσα.
• Η κινητή ράγα αναστολέα (11) πρέπει να ακινητοποιεί- ται σε τόση απόσταση από την πιο εσωτερική θέση, ώστε η απόσταση μεταξύ της κινητής ράγας αναστο- λέα (11) και της λεπίδας πριονιού (8) να ανέρχεται το πολύ σε 8 mm.
• Πριν από την κοπή ελέγξε τότι δεν είναι δυνατή μια σύγκρουση μεταξύ της κινητής ράγας αναστολέα (11) και της λεπίδας πριονιού (8).
• Σφίξτε ξανά τη βίδα ακινητοποίησης (23).
• Φέρτε την κεφαλή πριονιού (6) στην επάνω θέση.
• Σπρώξτε την κεφαλή πριονιού (6) από τη λαβή (1) προς τα πίσω και αν χρειάζεται ακινητοποιήστε την σε αυτή τη θέση (ανάλογα με το πλάτος κοπής).
• Τοποθετήστε το ξύλο που θέλετε να κόψετε σε επαφή με τη ράγα αναστολέα (12) και πάνω στο περιστρεφόμενο τραπέζι (18).
• Ακινητοποιήστε το υλικό με τη διάταξη σύσφιξης (25) στο σταθερό τραπέζι πριονιού (19), για να αποτρέψετε τη μετακίνηση κατά τη διαδικασία κοπής.
• Απασφαλίστε τον διακόπτη ασφάλισης (3) και πατήστε τον διακόπτη ενεργοποίησης/ απενεργοποίησης (2) για να ενεργοποιήσετε τον κινητήρα.
• Μετακινήστε την κεφαλή πριονιού (6) με τη λαβή (1) ομοιόμορφα και με ελαφρά πίεση προς τα κάτω, μέχρι η λεπίδα πριονιού (8) να κόψει πλήρως το αντικείμενο εργασίας.
• Μετά το τέλος της διαδικασίας κοπής, φέρτε την κεφαλή πριονιού (6) ξανά στην επάνω θέση ηρεμίας και αφήστε ελεύθερο τον διακόπτη ενεργοποίησης/ απενεργοποίησης (2).

ΕΠΙΣΗΜΑΝΣΗ

Λόγω του ελατηρίου επαναφοράς, το προϊόν μετακινεί- ται αυτόματα προς τα επάνω. Μην αφήνετε ελεύθερη τη χειρολαβή μετά το τέλος της κοπής, αλλά αφήστε την κεφαλή πριονιού να μετακινηθεί προς τα επάνω αργά και ασκώντας ελαφρά αντίθετη πίεση.

10.5.1 Με ακινητοποιημένο οδηγό έλξης (28) (Εικ. 4)

1. Ακινητοποιήστε τη λειτουργία έλξης του πριονιού στην πίσω θέση με τη βίδα ακινητοποίησης για τον οδηγό έλξης (28a).
2. Μετακινήστε την κεφαλή πριονιού (6) με τη λαβή (1) ομοιόμορφα και με ελαφρά πίεση προς τα κάτω, μέχρι η λεπίδα πριονιού (8) να κόψει πλήρως το αντικείμενο εργασίας.

10.5.2 Με μη ακινητοποιημένο οδηγό έλξης (28)

- Τραβήξτε την κεφαλή πριονιού (6) εντελώς μπροστά. Χαμηλώστε τη λαβή (1) τελείως προς τα κάτω ομαλά και με ελαφρά πίεση. Κινήστε τώρα την κεφαλή πριονιού (6) αργά και ομαλά τελείως πίσω, έως ότου η λεπίδα πριονιού (8) ολοκληρώσει την κοπή μέσω του αντικειμένου εργασίας.

10.6 Κάθετη κοπή 90° και περιστρεφόμενο τραπέζι 0°-47° (Εικ. 1, 11, 13)

Με το δισκοπρίονο κάθετης κοπής - φαλτσοπρίονο μπο- ρείτε να πραγματοποιήσετε λοξές κοπές προς τα αριστε- ρά και τα δεξιά σε γωνίες 0°-47°.

ΕΠΙΣΗΜΑΝΣΗ

Η κινητή ράγα αναστολέα πρέπει να ακινητοποιείται στην εσωτερική θέση για κάθετες κοπές 90°.

1. Λασκάρετε τη βίδα ακινητοποίησης (23) της κινητής ράγας αναστολέα (11) και σπρώξτε την κινητή ράγα αναστολέα (11) προς τα μέσα.
2. Η κινητή ράγα αναστολέα (11) πρέπει να ακινητοποιεί- ται σε τόση απόσταση από την πιο εσωτερική θέση, ώστε η απόσταση μεταξύ της κινητής ράγας αναστο- λέα (11) και της λεπίδας πριονιού (8) να ανέρχεται το πολύ σε 8 mm.
3. Πριν από την κοπή ελέγξε ότι δεν είναι δυνατή μια σύγκρουση μεταξύ της κινητής ράγας αναστολέα (11) και της λεπίδας πριονιού (8).
4. Σφίξτε ξανά τη βίδα ακινητοποίησης (23).
5. Λασκάρετε το περιστρεφόμενο τραπέζι (18) περιστρέφοντας τη λαβή (14) αριστερόστροφα.
6. Χρησιμοποιήστε τον μοχλό μανδάλωσης (14a) για να ελευθερώσετε τη μανδάλωση.
7. Με τη λαβή (14), ρυθμίστε το περιστρεφόμενο τραπτέζι (18) στην επιθυμητή γωνία.
8. Αφήστε ελεύθερο τον μοχλό μανδάλωσης (14a) για να ασφαλίσετε πάλι τη μανδάλωση.
9. Σφίξτε τη λαβή (14) περιστρέφοντάς την δεξιόστροφα, για να ακινητοποιήσετε το περιστρεφόμενο τραπέζι (18).
10. Κοντράρετε τη βίδα προσαρμογής (15) στο τραπέζι*, για να ασφαλίσετε το προϊόν έναντι ανατροπής.
11. Διενεργήστε την κοπή όπως περιγράφεται στην ενότητα 10.5.
    * = δεν περιλαμβάνονται υποχρεωτικά στο παραδοτέο υ- λικό!

10.7 Φαλτσοκοπή 0°- 45° και περιστρεφόμενη βάση 0° (Εικ. 1, 11, 14)

Με το πριόνι μπορείτε να εκτελέσετε φαλτσοκοπές προς τα αριστερά υπό γωνία 0°- 45° ως προς την επιφάνεια εργασίας.

ΕΠΙΣΗΜΑΝΣΗ

Η κινητή ράγα αναστολέα πρέπει για φαλτσοκοπές (κεφαλή πριονιού υπό κλίση) να ακινητοποιείται στην εξωτερική θέση.

ΕΠΙΣΗΜΑΝΣΗ

Για λοξές κοπές 0° - 45° πρέπει η διάταξη σύσφιξης (σφιγκτήρας αντικειμένων εργασίας) να τοποθετείται μόνο στη δεξιά πλευρά.

1. Λασκάρετε τη βίδα ακινητοποίησης (23) των κινητών ραγών αναστολέα (11) και σπρώξτε τις κινητές ράγες αναστολέα (11) προς τα έξω (αριστερή πλευρά).
2. Η κινητή ράγα αναστολέα (11) πρέπει να ακινητοποιεί- ται σε τόση απόσταση από την πιο εσωτερική θέση, ώστε η απόσταση μεταξύ των κινητών ραγών αναστο- λέα (11) και της λεπίδας πριονιού (8) να ανέρχεται το πολύ σε 8 mm (δεξιά πλευρά).
3. Πριν από την κοπή ελέγξτε ότι δεν είναι δυνατή μια σύγκρουση μεταξύ της κινητής ράγας αναστολέα (11) και της λεπίδας πριονιού (8).
4. Σφίξτε ξανά τη βίδα ακινητοποίησης (23).
5. Φέρτε την κεφαλή πριονιού (6) στην επάνω θέση.
6. Ακινητοποιήστε την περιστρεφόμενη βάση (18) στη θέση 0°.
7. Λασκάρετε τη βίδα ακινητοποίησης (24) και με τη λαβή (1) ρυθμίστε την κλίση της κεφαλής πριονιού (6) προς τα αριστερά, μέχρι ο δείκτης γωνίας (27) να δείχνει την επιθυμητή γωνία στην κλίμακα γωνίας (26).
8. Σφίξτε ξανά τη βίδα ακινητοποίησης (24).
9. Διενεργήστε την κοπή όπως περιγράφεται στο10.5.

10.8 Φαλτσοκοπή 0°- 45° και περιστρεφόμενο τραπτέζι 0°- 47° (Εικ. 1, 11, 15)

Με το πριόνι μπορείτε να εκτελέσετε φαλτσοκοπές προς τα αριστερά υπό γωνία 0°- 45° ως προς την επιφάνεια εργασίας και ταυτόχρονα 0°- 47° ως προς τη ράγα αναστολέα (σύνθετη φαλτσοκοπή).

ΕΠΙΣΗΜΑΝΣΗ

Η κινητή ράγα αναστολέα πρέπει για φαλτσοκοπές (κεφαλή πριονιού υπό κλίση) να ακινητοποιείται στην εξωτερική θέση.

Με την περιστροφή ενός πριονιού κάθετης κοπής στις 31,6° και μια κλίση της μονάδας στις 33,9° μπορεί να εκτελεστεί φάλτσα κοπή σε ισοσκελείς πήχεις τριγωνικής διατομής και προφίλ, όπως γύψινα προφίλ άκρων, με την πλευρά προφίλ προς τα κάτω.

Αυτό προσφέρει πλεονεκτήματα για μεγάλα προφίλ τα οποία με την κανονική εισαγωγή τους υπερβαίνουν το μέγιστο ύψος κοπής.

Επίσης είναι με αυτόν τον τρόπο εύκολο να επιλυθούν τα προβλήματα με τον συχνά όχι ακριβές γώνιασμα στις γωνίες.

ΕΠΙΣΗΜΑΝΣΗ

Για λοξές κοπές 0° - 45° πρέπει η διάταξη σύσφιξης (σφιγκτήρας αντικειμένων εργασίας) να τοποθετείται μόνο στη δεξιά πλευρά.

1. Λασκάρετε τη βίδα ακινητοποίησης (23) των κινητών ραγών αναστολέα (11) και σπρώξτε τις κινητές ράγες αναστολέα (11) προς τα έξω.
2. Η κινητή ράγα αναστολέα (11) πρέπει να ακινητοποιεί- ται σε τόση απόσταση από την πιο εσωτερική θέση, ώστε η απόσταση μεταξύ της κινητής ράγας αναστο- λέα (11) και της λεπίδας πριονιού (8) να ανέρχεται το πολύ σε 8 mm.
3. Πριν από την κοπή ελέγξτε ότι δεν είναι δυνατή μια σύγκρουση μεταξύ της κινητής ράγας αναστολέα (11) και της λεπίδας πριονιού (8).
4. Σφίξτε ξανά τη βίδα ακινητοποίησης (23).
5. Φέρτε την κεφαλή πριονιού (6) στην επάνω θέση.
6. Λασκάρετε το περιστρεφόμενο τραπέζι (18) περιστρέφοντας τη λαβή (14) αριστερόστροφα.
7. Χρησιμοποιήστε τον μοχλό μανδάλωσης (14a) για να ελευθερώσετε τη μανδάλωση.
8. Με τη λαβή (14) ρυθμίστε το περιστρεφόμενο τραπέζι (18) στην επιθυμητή γωνία (βλ. ενότητα 10.6).
9. Αφήστε ελεύθερο τον μοχλό μανδάλωσης (14a) για να ασφαλίσετε πάλι τη μανδάλωση.
10. Σφίξτε τη λαβή (14) περιστρέφοντάς την δεξιόστροφα, για να ακινητοποιήσετε το περιστρεφόμενο τραπέζι (18).
11. Κοντράρετε τη βίδα προσαρμογής (15) στο τραπέζι*, για να ασφαλίσετε το προϊόν έναντι ανατροπής.
12. Ξεβιδώστε τη βίδα ακινητοποίησης (24).
13. Με τη λαβή (1), ρυθμίστε την κλίση της κεφαλής πριονιού (6) προς τα αριστερά στην επιθυμητή γωνία.
14. Σφίξτε ξανά τη βίδα ακινητοποίησης (24).
15. Διενεργήστε την κοπή όπως περιγράφεται στην ενότη- τα 10.5.
    * = δεν περιλαμβάνονται υποχρεωτικά στο παραδοτέο υ- λικό!

11 Συντήρηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Πριν από κάθε ρύθμιση, σέρβις ή επισκευή, αποσυνδέετε το φις από την πρίζα ρεύματος δικτύου!

11.1 Γενικά μέτρα συντήρησης

• Διατηρείτε τις προστατευτικές διατάξεις, τις σχισμές αερισμού και το περίβλημα κινητήρα όσο το δυνατόν καθαρά από σκόνη και ακαθαρσίες. Σκουπίστε το προϊόν με καθαρό πανί* ή φυσήξτε το με πεπιεσμένο αέρα* χαμηλής πίεσης. Συνιστούμε να καθαρίζετε το προϊόν αμέσως μετά από κάθε χρήση.
• Λαδώνετε μία φορά τον μήνα όλα τα κινούμενα μέρη.
- Καθαρίζετε το προϊόν τακτικά με ένα ελαφρά υγρό πα- νί και λίγο λιπαντικό σαπούνι. Μην χρησιμοποιείτε κα- θαριστικά ή διαλυτικά, γιατί θα μπορούσαν να προ- σβάλουν τα πλαστικά μέρη του προϊόντος. Προσέχετε ώστε να μην εισχωρήσει νερό στο εσωτερικό του προ- ϊόντος.

11.2 Αντικατάσταση της λεπίδας πριονιού (8) (Εικ. 1, 16 - 18)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Πριν από κάθε ρύθμιση, σέρβις ή επισκευή, αποσυνδέετε το φις από την πρίζα ρεύματος δικτύου!

ΕΠΙΣΗΜΑΝΣΗ

Φοράτε προστατευτικά γάντια για την αντικα- τάσταση της λάμας πριονιού! Κίνδυνος τραυ- ματισμού!

Απαιτούμενο εργαλείο:

• Κλειδί Άλεν 6 mm (C)
• σταυροκατσάβιδο*

* = δεν περιλαμβάνεται στο παραδοτέο υλικό!

1. Στρέψτε την κεφαλή πριονιού (6) προς τα πάνω και ακινητοποιήστε την με τον πείρο ασφάλισης (34).
2. Λασκάρετε τη βίδα στερέωσης (7α) του καλύμματος χρησιμοποιώντας ένα σταυροκατσάβιδο.
3. Μετακινήστε το προστατευτικό λεπίδας πριονιού (7) τόσο προς τα πάνω, ώστε το προστατευτικό λεπίδας πριονιού (7) να είναι πάνω από τη βίδα φλάντζας (37).
4. Με το ένα χέρι τοποθετήστε το κλειδί Άλεν 6 mm (C) στη βίδα φλάντζας (37).
5. Πιέστε καλά την ασφάλιση άξονα πριονιού (5) και πε- ριστρέψτε τη βίδα φλάντζας (37) αργά δεξιόστροφα. Μετά από το πολύ μία στροφή ασφαλίζει η ασφάλιση άξονα πριονιού (5).
6. Τώρα χρησιμοποιώντας λίγο περισσότερη δύναμη λασκάρετε τη βίδα φλάντζας (37) δεξιόστροφα.
7. Ξεβιδώστε τελείως τη βίδα φλάντζας (37) και αφαιρέστε την εξωτερική φλάντζα (38).
8. Αφαιρέστε τη λεπίδα πριονιού (8) από την εσωτερική φλάντζα (39) και τραβήξτε την έξω προς τα κάτω.
9. Καθαρίστε προσεκτικά τη βίδα φλάντζας, (37), την εξωτερική φλάντζα (38) και την εσωτερική φλάντζα (39).
10. Εισάγετε τη νέα λεπίδα πριονιού (8) με την αντίστροφη σειρά ενεργειών και σφίξτε την.
11. Μετακινήστε το προστατευτικό λεπίδας πριονιού (7) τόσο προς τα κάτω, ώστε το προστατευτικό λεπίδας πριονιού (7) να αγκιστρωθεί στη βίδα στερέωσης (7a).
12. Σφίξτε ξανά τη βίδα στερέωσης (7a).

ΕΠΙΣΗΜΑΝΣΗ

Οι λοξοτμήσεις κοπής των δοντιών δηλ. η φορά περιστροφής της λάμας πριονιού, πρέπει να συμφωνεί με την κατεύθυνση του βέλους πάνω στο περίβλημα.

1. Πριν από τη συνέχιση της εργασίας, ελέγξτε την ικανότητα λειτουργίας των προστατευτικών διατάξεων (Εικ. 5).

ΕΠΙΣΗΜΑΝΣΗ

Μετά από κάθε αντικατάσταση λάμας πριονιού ελέγξε τεάν η λάμα πριονιού τόσο σε κατακόρυφη θέση όσο και σε κλίση 45° κινείται ελεύθερα μέσα στο ένθετο βάσης.

ΕΠΙΣΗΜΑΝΣΗ

Η αντικατάσταση και η ευθυγράμμιση της λάμας πριονιού πρέπει να εκτελείται σωστά.

11.3 Καθαρισμός διάταξης ασφαλείας προστατευτικού λεπίδας πριονιού (7) (Εικ. 1)

Πριν από κάθε θέση σε λειτουργία ελέγχετε το προστατευ- τικό λάμας πριονιού για ακαθαρσίες.

Απομακρύνετε τα πριονίδια και τα θραύσματα ξύλου με τη βοήθεια ενός πινέλου ή παρόμοιου κατάλληλου εργαλείου.

Προσέξτε για ευκολία κίνησης του βραχίονα οδήγησης (29).

11.4 Ρύθμιση του λέιζερ (10) (Εικ. 20)

ΕΠΙΣΗΜΑΝΣΗ

Κατά την ευθυγράμμιση του λέιζερ, σε καμία περίπτωση μην πατήσετε τον διακόπτη ενεργοποίησης/ απενεργοποίησης. Κίνδυνος τραυματισμού!

Σε περίπτωση που το λέιζερ (10) δεν δείχνει πια τη σωστή γραμμή κοπής, μπορείτε να το ρυθμίσετε συμπληρωματικά.

Απαιτούμενο εργαλείο:

• σταυροκατσάβιδο*

* = δεν περιλαμβάνεται στο παραδοτέο υλικό!

1. Για το σκοπό αυτό λασκάρετε τις σταυρόβιδες καλύμματος λέιζερ (40) και αφαιρέστε το κάλυμμα λέιζερ (9). Με πλευρική μετακίνηση, ρυθμίστε το λέιζερ έτσι ώστε η ακτίνα λέιζερ να συναντά τα δόντια κοπής της λεπίδας πριονιού (8).
2. Αφού ρυθμίσετε και σφίξετε τη μονάδα λέιζερ (10), εγκαταστήστε το κάλυμμα λέιζερ (9) και στερεώστε το σφίγγοντας με το χέρι τις σταυρόβιδες καλύμματος λέιζερ (40).
3. Το πριόνι πρέπει να είναι συνδεδεμένο στο δίκτυο ρεύματος για την ευθυγράμμιση του λέιζερ (10).

11.5 Αλλαγή ενθέτου βάσης (13) (Εικ. 1, 21)

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αν έχει υποστεί ζημιά το ένθετο βάσης, υπάρχει κίνδυνος να σφηνώσουν μικρά αντικείμενα ανάμεσα στο ένθετο βάσης και στη λάμα πριονιού και να μπλοκάρουν τη λάμα πριονιού.

Αντικαταστήστε αμέσως τα ένθετα βάσης που έ- χουν υποστεί ζημιά!

Απαιτούμενο εργαλείο:

• σταυροκατσάβιδο*

* = δεν περιλαμβάνεται στο παραδοτέο υλικό!
1. Αφαιρέστε τη σταυρόβιδα (41) από το ένθετο βάσης (13). Περιστρέψτε αν χρειάζεται την περιστρεφόμενη βάση (18) και γείρετε την κεφαλή πριονιού (6), για να μπορείτε να έχετε πρόσβαση στη σταυρόβιδα (41).

1. Αφαιρέστε το ένθετο βάσης (13).
2. Τοποθετήστε ξανά το καινούργιο ένθετο βάσης (13).
3. Σφίξτε τη σταυρόβιδα (41) στο ένθετο βάσης (13).

11.6 Επιθεώρηση ψηκτρών (Εικ. 22)

Ελέγχετε τις ψήκτρες σε ένα καινούργιο προϊόν μετά τις πρώτες 50 ώρες λειτουργίας ή εάν έχετε τοποθετήσει καινούργιες ψήκτρες. Μετά τον πρώτο έλεγχο, ελέγχετε κάθε 10 ώρες λειτουργίας.

• Εάν το καρβουνάκι έχει φθαρεί και έχει φτάσει σε μήκος 6 mm, εάν έχει καεί ή έχει υποστεί ζημιά το ελατήριο ή το σύρμα, πρέπει να αντικαταστήσετε και τις δύο ψήκτρες.
• Εάν οι ψήκτρες θεωρηθούν μετά την αφαίρεση ικανές για χρήση, μπορείτε να τις επανατοποθετήσετε.
  • Για τη συντήρηση των ψηκτρών ανοίξτε και τις δύο α- σφαλίσεις περιστρέφοντας αριστερόστροφα. Αφαιρέ- στε στη συνέχεια τις ψήκτρες.
• Εισάγετε πάλι τις ψήκτρες άνθρακα με αντίστροφή σειρά ενεργειών.

12 Μεταφορά (Εικ. 1, 4, 23)

1. Σφίξτε τη λαβή/βίδα ακινητοποίησης περιστρεφόμενης βάσης (14) για να ασφαλίσετε την περιστρεφόμενη βάση (18).
2. Πιέστε την κεφαλή πριονιού (6) προς τα κάτω και ακινητοποιήστε την με τον πείρο ασφάλισης (34). Το πριόνι έχει τώρα ασφαλίσει στην κάτω θέση.
3. Ακινητοποιήστε τη λειτουργία έλξης του πριονιού στην πίσω θέση με τη βίδα ακινητοποίησης για τον οδηγό έλξης (28a).
4. Μεταφέρετε το προϊόν από τη λαβή μεταφοράς (42).
5. Για εκ νέου τοποθέτηση του προϊόντος, ακολουθήστε τη διαδικασία που περιγράφεται στο 8, 9, 10.

13 Αποθήκευση

Αποθηκεύστε το προϊόν και τα αξεσουάρ του σε χώρο σκοτεινό, στεγνό, χωρίς κίνδυνο παγετού και μη προσβάσιμο σε παιδιά.

Η ιδανική θερμοκρασία αποθήκευσης βρίσκεται μεταξύ 5 °C και 30 °C.

Φυλάσσετε το προϊόν μέσα στην αρχική συσκευασία του.

Καλύψτε το προϊόν, για προστασία από σκόνη ή υγρασία.

Φυλάσσετε τις οδηγίες χειρισμού μαζί με το προϊόν.

14 Ηλεκτρική σύνδεση

Ο εγκατεστημένος ηλεκτροκινητήρας έχει συνδεθεί ώστε να είναι έτοιμος για λειτουργία. Η σύνδεση συμμορφώνεται με τις ισχύουσες διατάξεις VDE και DIN. Η σύνδεση στο ηλεκτρικό δίκτυο από την πλευρά του πελάτη καθώς και το καλώδιο προέκτασης που χρησιμοποιείται πρέπει να συμμορφώνονται με αυτές τις προδιαγραφές.

14.1 Σημαντικές υποδείξεις

Σε περίπτωση υπερφόρτωσης του μοτέρ, διακόπτεται αυτόματα η λειτουργία του. Μετά από κάποιο χρόνο ψύξης (μεταβλητής διάρκειας) το μοτέρ μπορεί να ενεργοποιηθεί πάλι.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η μέγιστη επιτρεπόμενη σύνθετη αντίσταση δικτύου Ζμέγ του προϊόντος είναι 0,443 Ω. Ως χρήστης αυτού του προϊόντος πρέπει όταν χρειάζεται να καθορίσετε σε συνεννόηση με την επιχείρηση ηλεκτρισμού ότι το προϊόν θα συνδεθεί σε δίκτυο τροφοδοσίας ρεύματος του οποίου η σύνθετη αντίσταση είναι μικρότερη ή ίση με Ζμέγ!

14.2 Ειδικοί όροι σύνδεσης

• Το προϊόν ικανοποιεί τις απαιτήσεις του EN 61000-3-11 και υπόκειται σε ειδικούς όρους σύνδεσης. Αυτό σημαίνει ότι δεν επιτρέπεται η χρήση του σε οποιαδήποτε ελεύθερα επιλέξιμα σημεία σύνδεσης.
• Το προϊόν μπορεί, σε περίπτωση δυσμενών συνθηκών ηλεκτρικού δικτύου, να προκαλέσει προσωρινές διακυμάνσεις τάσης.
• Το προϊόν προορίζεται αποκλειστικά για χρήση σε σημεία σύνδεσης τα οποία

α) δεν υπερβαίνουν τη μέγιστη επιτρεπόμενη σύνθετη αντίσταση δικτύου "Z" (Ζμέγ. = 0,443 Ω) ή β) τα οποία έχουν ικανότητα φορτίου ρεύματος του δικτύου τουλάχιστον 100 Α ανά φάση.

• Ως χρήστης πρέπει να εξασφαλίσετε, εάν χρειάζεται σε συνεννόηση με την εταιρεία παροχής ηλεκτρικής ενέργειας, ότι το σημείο σύνδεσής σας, στο οποίο θέλετε να χρησιμοποιείτε το προϊόν, ικανοποιεί μία εκ των δύο αναφερόμενων απαιτήσεων α) ή β).

14.3 Ελαττωματικά καλώδια ηλεκτρικής σύνδεσης

Στα καλώδια ηλεκτρικής σύνδεσης συχνά προκύπτουν ζημιές στη μόνωση.

Οι σχετικές αιτίες μπορεί να είναι:

• σημεία πίεσης, όταν καλώδια σύνδεσης διέρχονται από διάκενα παραθύρων ή πόρτας,
• σημεία τσακίσματος λόγω ακατάλληλης στερέωσης ή πορείας του καλωδίου σύνδεσης,
  • σημεία κοπής από πάτημα του καλωδίου σύνδεσης,
• ζημιές στη μόνωση λόγω βίαιης έλξης από την πρίζα του τοίχου,

• Ρωγμές λόγω γήρανσης της μόνωσης.

Τέτοια ελαττωματικά καλώδια σύνδεσης ρεύματος δεν επιτρέπεται να χρησιμοποιούνται και αποτελούν κίνδυνο για τη ζωή, λόγω των ζημιών στη μόνωση.

Ελέγχετε τακτικά τα καλώδια ηλεκτρικής σύνδεσης για τυ- χόν ζημιές. Προσέχετε ώστε κατά τον έλεγχο το καλώδιο σύνδεσης να μην είναι συνδεδεμένο στο δίκτυο ρεύματος.

Τα καλώδια ηλεκτρικής σύνδεσης πρέπει να συμμορφώνονται με τις ισχύουσες διατάξεις VDE και DIN. Χρησιμοποιείτε μόνο γραμμές σύνδεσης με ίδιο χαρακτηρισμό.

Είναι υποχρεωτικό να είναι τυπωμένη η ονομασία τύπου πάνω στο καλώδιο σύνδεσης.

Υποδείξεις ασφαλείας για την αντικατάσταση αγωγών ρεύματος δικτύου που έχουν υποστεί ζημιά ή βλάβη

Τρόπος σύνδεσης Χ

Αν υποστεί ζημιά το καλώδιο ρεύματος δικτύου αυτού του προϊόντος, πρέπει να αντικατασταθεί από ένα ειδικά κατασκευασμένο καλώδιο ρεύματος δικτύου το οποίο είναι διαθέσιμο από τον κατασκευαστή ή από το σέρβις του.

14.4 Μοτέρ εναλλασσόμενου ρεύματος

Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού επι- τρέπεται να γίνονται μόνο από εξειδικευμένο ηλεκτρολό- γο.

• Η τάση τροφοδοσίας πρέπει να ανέρχεται σε 220 V – 240V\~.
  • Τα καλώδια επέκτασης μήκους έως 25 m πρέπει να έχουν διατομή 1,5 τετραγωνικού χιλιοστού.

15 Επισκευή και παραγγελία ανταλλακτικών

Μετά από επισκευή ή συντήρηση βεβαιωθείτε ότι έχουν τοποθετηθεί και βρίσκονται σε τεχνικά άψογη κατάσταση όλα τα εξαρτήματα ασφαλείας. Φυλάσσετε μακριά από άλλα άτομα και παιδιά όλα τα εξαρτήματα που δημιουργούν κίνδυνο τραυματισμού.

ΕΠΙΣΗΜΑΝΣΗ

Σύμφωνα με τη νομοθεσία ευθύνης για τα προϊόντα, δεν φέρουμε ευθύνη για βλάβες οι οποίες προκαλούνται από ακατάλληλες επισκευές ή λόγω μη χρήσης γνήσιων ανταλλακτικών.

Αναθέτετε τις εργασίες σε κάποιο σέρβις ή σε έναν εξουσιοδοτημένο τεχνικό. Το αντίστοιχο ισχύει και για τα αξεσουάρ.

Ανταλλακτικά και αξεσουάρ μπορείτε να προμηθευτείτε από το κέντρο σέρβις της εταιρείας μας. Για τον σκοπό αυτόν, σαρώστε τον κωδικό QR στη σελίδα τίτλου.

Συνδέσεις και επισκευές

Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού επι- τρέπεται να γίνονται μόνο από εξειδικευμένο ηλεκτρολόγο.

15.1 Παραγγελία ανταλλακτικών

Κατά την παραγγελία ανταλλακτικών πρέπει να δοθούν οι παρακάτω πληροφορίες:

• Ονομασία μοντέλου
• Αριθμός είδους
• Στοιχεία της πινακίδας τύπου

Ανταλλακτικά / Αξεσουάρ

'Ενθετο τραπεζιού - αρ. είδους: 5901215010

15.2 Πληροφορίες σέρβις

Πρέπει να έχετε υπόψη σας ότι σε αυτό το προϊόν τα πα- ρακάτω εξαρτήματα υπόκεινται σε φθορά ανάλογα με τη χρήση ή φυσική φθορά, δηλ. τα παρακάτω εξαρτήματα χρειάζονται ως αναλώσιμα.

Φθειρόμενα εξαρτήματα*: ψήκτρες άνθρακα, λεπίδα πριονιού, ένθετο τραπεζιού, σάκος συλλογής πριονιδιών

* = δεν περιλαμβάνονται υποχρεωτικά στο παραδοτέο υ- λικό!

16 Απόρριψη και ανακύκλωση

Υποδείξεις σχετικά με τη συσκευασία

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Παρακαλούμε να απορρίπτετε τις συσκευασίες με τρόπο φιλικό προς το περιβάλλον.

Υποδείξεις σχετικά με το νόμο περί ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ElektroG)

Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα, αλλά να συλλέγονται ή να απορρίπτονται ξεχωριστά!

• Οι χρησιμοποιημένες μπαταρίες ή επαναφορτιζόμενες μπαταρίες που δεν είναι σταθερά εγκατεστημένες στην παλαιά συσκευή, πρέπει πριν την παράδοσή τους να αφαιρούνται χωρίς να καταστραφούν! Η απόρριψή τους ρυθμίζεται από τον νόμο σχετικά με μπαταρίες.
• Οι ιδιοκτήτες ή χρήστες παλαιού ηλεκτρικού και ηλεκτρονικού εξοπλισμού υποχρεούνται από τη νομοθεσία να τον επιστρέφουν μετά το τέλος της ωφέλιμης ζωής του.

• Ο τελικός χρήστης φέρει ο ίδιος την ευθύνη για τη διαγραφή των προσωπικών δεδομένων του από την προς απόρριψη παλαιά συσκευή!
  • Το σύμβολο διαγραμμένου κάδου απορριμμάτων σημαίνει ότι τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν επιτρέπεται να απορρίπτονται στα οικιακά απορρίμματα.
  • Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού μπορούν να παραδίδονται χωρίς χρέωση στις εξής θέσεις:

• Δημόσιες θέσεις απόρριψης ή θέσεις συλλογής (π.χ. θέσεις που έχουν ορίσει οι δημοτικές αρχές)

• Σημεία πώλησης ηλεκτρικού εξοπλισμού (είτε φυσικά καταστήματα είτε online) εφόσον οι έμποροι έχουν την υποχρέωση παραλαβής τους ή προσφέρουν αυτή την υπηρεσία εθελοντικά.

• Έως τρεις παλαιές ηλεκτρικές συσκευές ανά είδος συσκευής, με μήκος ακμής έως 25 εκατοστών μπορείτε να τις παραδώσετε στον κατασκευαστή, χωρίς χρέωση και χωρίς προηγούμενη αγορά νέας συσκευής, ή να τις παραδώσετε σε άλλη εξουσιοδοτημένη θέση συλλογής στην περιοχή σας.
  – Περαιτέρω συμπληρωματικούς όρους παραλαβής του κατασκευαστή και του διανομέα μπορείτε να πληροφορηθείτε από το εκάστοτε τμήμα εξυπηρέτησης πελατών.

• Σε περίπτωση παράδοσης μιας νέας ηλεκτρικής συσκευής από τον κατασκευαστή σε μια ιδιωτική οικία, αυτός μπορεί να φροντίσει για τη δωρεάν παραλαβή της παλαιάς ηλεκτρικής συσκευής, κατόπιν ζήτησης από τον τελικό χρήστη. Για τον σκοπό αυτό επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών του κατασκευαστή.

• Αυτές οι δηλώσεις ισχύουν μόνο για συσκευές που εγκαθίστανται και πωλούνται σε χώρες της Ευρωπαϊκής Ένωσης και υπόκεινται στην Ευρωπαϊκή Οδηγία 2012/19/ΕΕ. Σε χώρες εκτός Ευρωπαϊκής Ένωσης μπορεί να ισχύουν διαφορετικές διατάξεις για την απόρριψη αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού.

17 Αντιμετώπιση προβλημάτων

Ο παρακάτω πίνακας δείχνει συμπτώματα σφαλμάτων και περιγράφει πώς μπορείτε να τα αντιμετωπίσετε, στην περίπτωση που το προϊόν σας εμφανίσει κάποτε κάποια δυσλειτουργία. Αν δεν μπορείτε να εντοπίσετε και να εξαλείψετε το πρόβλημα με αυτό τον τρόπο, απευθυνθείτε στο τοπικό σας συνεργείο σέρβις.

Πρόβλημα Ενδεχόμενη αιτία Μέτρο αντιμετώπισης
Δεν λειτουργεί ο κινητήρας Βλάβη σε κινητήρα, καλώδιο ή φις, καμένες ασφάλειες δικτύου ρεύματος.		Αναθέστε τον έλεγχο του προϊόντος σε εξειδικευμένο τεχνικό. Σε καμία περίπτωση μην επισκευάσετε μόνοι σας τον κινητήρα. Κίνδυνος! Ελέγξτε τις ασφάλειες δικτύου ρεύματος, αντικαταστήστε αν χρειάζεται
Ο κινητήρας ξεκινά με μικρή ταχύτητα και δεν φθάνει την ταχύτητα λειτουργίας.	Τάση πολύ χαμηλή, ζημιές στις περιελίξεις, καμένος πυκνωτής.	Ζητήστε να ελέγξει ειδικευμένος ηλεκτρολόγος την ηλεκτρική τάση. Αναθέστε τον έλεγχο του κινητήρα σε εξειδικευμένο τεχνικό. Αναθέστε την αντικατάσταση του πυκνωτή σε εξειδικευμένο τεχνικό.
Ο κινητήρας παράγει πολύ θόρυβο.	Ζημιές στις περιελίξεις, βλάβη στον κινητήρα.	Αναθέστε τον έλεγχο του κινητήρα σε εξειδικευμένο τεχνικό.
Το μοτέρ δεν επιτυγχάνει την πλήρη ισχύ.	Υπερφορτωμένο ηλεκτρικό κύκλωμα στην εγκατάσταση ρεύματος δικτύου (φώτα, άλλοι κινητήρες κλπ.).	Μη χρησιμοποιείτε άλλα προϊόντα ή κινητήρες στο ίδιο ηλεκτρικό κύκλωμα.
Ο κινητήρας υπερθερμαίνεται ελαφρά.	Υπερφόρτωση του κινητήρα, ανεπαρκής ψύξη του κινητήρα.	Αποτρέψτε την υπερφόρτωση του κινητήρα κατά την κοπή, αφαιρέστε τη σκόνη από το κινητήρα ώστε να εξασφαλιστεί βέλτιστη ψύξη του κινητήρα.
Η κοπή είναι τραχιά ή κυματοειδής.	Στομωμένη λεπίδα πριονιού, ακατάλληλη μορφή δοντιών για το πάχος του υλικού.	Τροχίστε τη λεπίδα πριονιού ή χρησιμοποιήστε κατάλληλη λεπίδα πριονιού.
Το αντικείμενο εργασίας σχίζεται ή σπάζει.	Πολύ υψηλή πίεση κοπής ή λεπίδα πριονιού ακατάλληλη για τη χρήση.	Χρησιμοποιήστε κατάλληλη λεπίδα πριονιού.

18 Δήλωση συμμόρφωσης ΕΕ

Μετάφραση του πρωτοτύπου της δήλωσης συμμόρφωσης

Κατασκευαστής:

Scheppach GmbH

Δηλώνουμε με αποκλειστική μας ευθύνη ότι το προϊόν που περιγράφεται στο παρόν βρίσκεται σε συμμόρφωση με τις ισχύουσες Οδηγίες και Πρότυπα.

Μάρκα: SCHEPPACH

Ονομασία είδ.: ΔΙΣΚΟΠΡ'ΙΟΝΟ ΚΑΘΕΤΗΣ ΚΟΠΗΣ, ΣΥΡΟΜΕΝΗΣ ΚΟΠΗΣ - ΦΑΛΤΣΟΠΡ'ΙΟΝΟ - HM216/HM81LXU

Αρ. είδ. 5901215903, 59012159958,

59012159973, 5901215984,

59012159953, 5901215901, 5901215907

Οδηγίες ΕΕ:

2014/30/EE, 2006/42/EK, 2011/65/EE*

* Το αντικείμενο της παρούσας δήλωσης, το οποίο περιγράφεται παραπάνω, εκπληρώνει τις διατάξεις της Οδηγίας 2011/65/ΕΕ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου της 8ης Ιουνίου 2011 για τον περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών σε ηλεκτρικό και ηλεκτρονικό εξοπλισμό.

Πρότυπα που χρησιμοποιήθηκαν:

EN 62841-1:2015/A11:2022,

Εξουσιοδοτημένος αντιπρόσωπος σύνταξης του τεχνικού φακέλου:

Matthias Herz

Günzburger Str. 69

D-89335 Ichenhausen

Οι εμφανείς ελλείψεις πρέπει να αναφέρονται εντός 8 ημερών από τη λήψη του εμπορεύματος, διαφορετικά ο αγοραστής χάνει κάθε δικαίωμα για αξίωση λόγω τέτοιων ελλείψεων. Για τα μηχανήματά μας προσφέρουμε εγγύηση υπό τον όρο της σωστής μεταχείρισης, με διάρκεια ίση με την περίοδο της νομικά κατοχυρωμένης εγγύησης και έναρξη από την παράδοση, αντικαθιστώντας δωρεάν κάθε εξάρτημα του μηχανήματος το οποίο εντός αυτού του χρόνου ενδέχεται να καταστεί άχρηστο αποδεδειγμένα ως συνέπεια ελαττώματος σε υλικό ή στην εργασία. Για εξαρτήματα τα οποία δεν κατασκευάζουμε οι ίδιοι, παρέχουμε εγγύηση μόνο εφόσον δικαιούμαστε αξιώσεις εγγύησης έναντι των επί μέρους προμηθευτών. Το κόστος για την τοποθέτηση των νέων εξαρτημάτων βαρύνει τον αγοραστή. Εξαιρούνται αξιώσεις ακύρωσης της πώλησης και μείωσης της τιμής αγοράς καθώς και άλλες αξιώσεις αποζημίωσης.

Garantie RO
