Ürün Tipi	Elektrikli Parçalayıcı (Bahçe Parçalayıcı)
Model	HG580
Marka	Scheppach
Güç	2800 W (Şebeke Bağlantısı)
Boşta Devir	yakl. 2800 dev/dak
Kesim Çapı (maks.)	40 mm
Kesme Sistemi	Bıçak Silindiri Karşı Bıçaklı
Toplama Kabı	60 Litre, yırtılmaya dayanıklı
Çerçeve	Çelik sac, toz boyalı
Boyutlar (U x G x Y)	yakl. 58 x 42 x 95 cm
Ağırlık	yakl. 28 kg
Çalışma Şekli	Şebeke Beslemeli, 230 V / 50 Hz
Koruma Sınıfı	II (Korumalı İzolasyon)
Açma/Kapama Düğmesi	Güvenlik Kilitli Entegre Açma/Kapama Düğmesi
Güvenlik Donanımları	Acil Durdurma Düğmesi, Aşırı Yük Koruması, Motor Koruma Şalteri
Ses Seviyesi (LpA)	≤ 95 dB(A)
Titreşim	≤ 2,5 m/s² (El-Kol)
Besleme Hunisi	Kolay besleme için büyük boyutlu
Temizlik	Her kullanımdan sonra gövdeyi ve bıçakları bir fırça ile temizleyin; su püskürtmeyin
Bakım	Bıçakları düzenli olarak bileyin veya değiştirin; hareketli parçaları yağlayın
Yedek Parçalar	Orijinal Scheppach yedek parçaları yetkili bayilerden veya çevrimiçi mağazadan temin edilebilir (Bıçak, Karşı Bıçak, Tahrik Kayışı)
Onarılabilirlik	Kullanım kılavuzunda onarım talimatları; birçok parça ayrı ayrı değiştirilebilir
Üretici Garantisi	24 Ay (garanti koşullarına göre)
Teslimat İçeriği	Parçalayıcı, Toplama Kabı, Kullanım Kılavuzu
Ürün Kodu	HG580

Sık sorulan sorular - HG580 SCHEPPACH

Scheppach HG580'i nasıl açarım?

Yeşil açma düğmesine basın. Çalıştırmadan önce güvenlik anahtarı kilit açılmalıdır. Kırmızı kapatma düğmesi hemen durdurur.

HG580 ile hangi kesim malzemelerini parçalayabilirim?

Dallar, çalılar, çit kesimleri ve yapraklar gibi yumuşak ve sert kesim malzemeleri için uygundur. Maksimum çap 40 mm'dir.

Kullanımdan sonra parçalayıcıyı nasıl temizlerim?

Cihazı kapatın ve fişi çekin. Kaba kalıntıları bir fırça ile temizleyin. Asla su veya yüksek basınçlı temizleyici kullanmayın.

Motor çalışmazsa ne yapmalıyım?

Güç kaynağını ve aşırı yük korumasını kontrol edin. Motor koruma şalteri atmış olabilir. Birkaç dakika bekleyin ve sıfırlama düğmesine basın.

HG580'in bıçaklarını nasıl bilerim?

Bıçakları talimatlara göre çıkarın ve bir eğe veya bileme taşı ile bileyin. Doğru açıya dikkat edin. Aşırı aşınma durumunda yeni bıçaklarla değiştirin.

Çalışma sırasında toplama kabını boşaltabilir miyim?

Hayır – cihazı kapatın ve tüm parçalar durana kadar bekleyin. Ardından kabı boşaltın.

HG580 için hangi aksesuarlar var?

Orijinal Scheppach yedek bıçaklar, karşı bıçak ve tahrik kayışı yetkili bayilerden temin edilebilir.

Parçalayıcının bakımını ne sıklıkla yapmalıyım?

Her kullanımdan sonra: Temizleyin. 20 çalışma saatinden sonra: Bıçakları kontrol edin ve gerekirse bileyin. Yılda bir kez: hareketli parçaları yağlayın ve tahrik kayışını kontrol edin.

Cihaz üzerindeki güvenlik sembolleri ne anlama geliyor?

İlk kullanımdan önce kullanım kılavuzunu okuyun. Yaralanma tehlikesi için uyarı sembolüne dikkat edin ve çocukları uzak tutun.

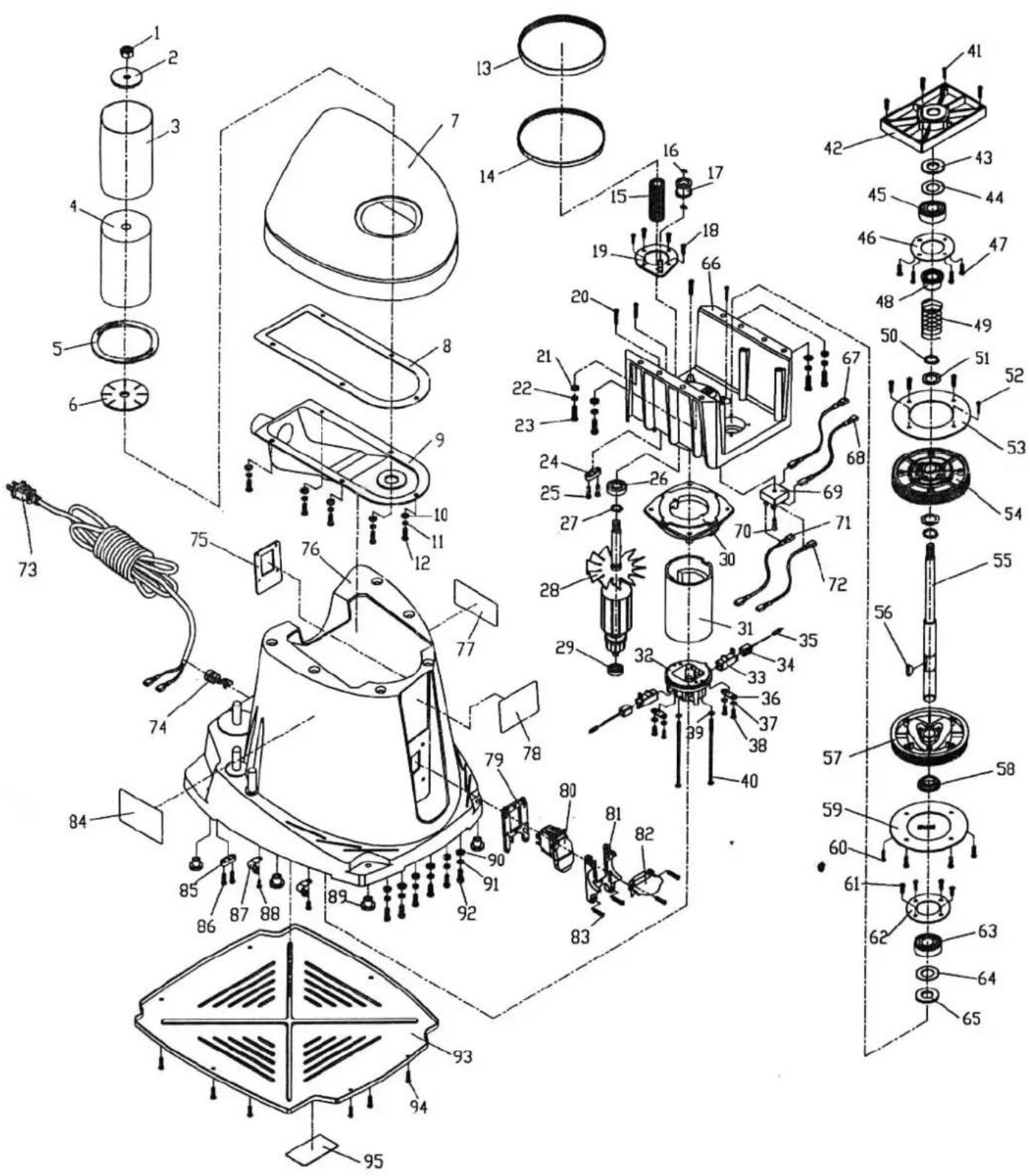

Yedek parçalar için patlatma çizimini nerede bulabilirim?

Patlatma çizimi ve parça listesi basılı kullanım kılavuzunda sayfa 12'den itibaren bulunmaktadır. Ayrıca Scheppach web sitesinde PDF olarak da mevcuttur.

KULLANIM KILAVUZU HG580 SCHEPPACH

1. Başlatma 13
2. Cihazın Tarifi 13
3. Teknik veriler 13
4. Donanım Şek. 1.... 14
5. Güvenlikle İlgili Genel Bilgile.... 14
6. Amacına Uygun Kullanım.... 15
7. Diğer Riskler.... 15
8. Montaj....16
9. Çalıştırma....16
10. Elektrik Bağlantısı 16
11. Bakim 17
12. İmha ve yeniden değerlendirme.... 17
13. Ariza giderme.... 18

1. Başlatma

Üretici:

scheppach

Biz size yeni cihaz ile çalışma çok sevinç ve başarılar diliyorum.

Değerli müşteri:

Yürürlükte bulunan ürün sorumluluğu kanununa göre bu makinanın aşağıdaki kullanım durumlarından doğacak hasarlardan imalatçı sorumlu değildir:

• hatalı tutuş,
• kullanım talimatlarına uymama,
• yetkisiz kişilerce yapılan tamiratlar,
• orjinal olmayan yedek parçaların takılması ve kul- lanımı,
• uygun olmayan kullanım,
• elektrik aksamındaki özellikleri ve VDE 0100, DIN 57113 / VDE 0113 kurallarına uymama nedeniyle meydana gelebilecek elektrik sistemindeki arızalar

Tavsiyeler:

Makinayı kurmadan ve kullanmaya başlamadan önce kullanım talimatlarını tümüyle okuyun.

Bu kullanım talimatlarının amacı makinanızı daha iyi tanımanıza ve onu amacına uygun şekilde kullanmanıza yardımcı olmaktır.

Kullanım talimatları makinanızı nasıl güvenli, uygun ve ekonomik bir şekilde kullanacağınıza dair önemli notlar içerirken aynı zamanda makinanızın dayanıklılığını ve dayanma ömrünü nasıl yükselteceğinize, hasarlardan nasıl kaçınacağınıza, tamir maliyetlerini nasıl düşüreceğinize ve arızalı süreyi nasıl kısaltacağınıza dair önemli notlar da içermektedir.

Güvenlik koşullarına ek olarak makina kullanımı ile ilgili ülkenizde yürürlükte olan kurallara da uymalısınız. Kullanım talimatlarını kir ve nemden korumak için şeffaf bir plastik dosyaya koyun ve bunları makinanın yanında bir yerde bulundurun. Talimatlar, çalışmaya başlanmadan önce her işçi tarafından okunmalı ve dikkatlice uygulanmalıdır.

Sadece makinanın kullanımı konusunda eğitim almış ve söz konusu hasarlar ve riskler konusunda bilgilendirilmiş kişiler makinayı kullanabilirler. Aranan yaş sınırına uyulmalıdır.

Bu kullanım kılavuzu ile birlikte verilen güvenlik talimatları, ülkenizde geçerli yönetmelikler ve yapısal olarak eşdeğer makinelerin işletimi için geçerli genel teknik kurallar dikkate alınmalıdır.

Kullanma Talimatı ve güvenlik uyarlarına riayet edilmemesinden kaynaklanan iş kazaları veya hasarlardan firmamız sorumlu değildir.

Genel uyarılar

• Ambalajdan çıkardıktan sonra tüm parçaları olası nakliye hasarları açısından kontrol edin. Şikayet olması durumunda derhal tedarikçi bilgilendirilmelidir. Daha sonra yapılan şikayetler kabul edilmemektedir.
• Gönderinin eksiksiz olup olmadığını kontrol edin.
• Kullanımdan önce kullanım kılavuzunu okuyarak cihaz hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçalarını bayinizden temin edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile cihazın tip ve yapım yılınız belirtin.

2. Cihazın Tarifi

• Salınımlı Silindir Zımpara Makinesi
• Masif gri döküm tabla
• 6 adet silindir zimpara (K80, çap 15/21/28/40/53/77 mm)
• 5 adet kauçuk bazlı silindir (115 mm)
• 6 adet disk altı çap 18/25/31/44/57/82 mm
• 4 adet mil yatağı çap 14/22/46/71
• Montaj gereçleri
• Kullanma kılavuzu

3. Teknik veriler

Ebatlar Uzunluk/Genişlik/Yükseklik mm	400 x 365 x 440mm
Dakikada devirsayısı	2000 1/min.
Tabla boyu 370 x 290 mm
Tabla yüksekliği	330 mm
İnme salınımı	16 mm
Azami zımpara yüksekliği	98 mm
Mil ölçüsü	12,7 mm
Vakum başlığı çapı	38 mm
Ağırlık	13,5 kg
Motor V/Hz	220–240/50
Enerji tüketimi P1 W	450

Teknik verilerde farklılıklar olabilir!

EN ISO 3744'e göre ses parametreleri

Verilen değerler, emisyon sınırlarıdır ve dolayısıyla aynı zamanda güvenli çalışma değerleri teşkil etmek zorunda değildir. Emisyon ve imisyon sınırları arasında bağlantı bulunmasına rağmen, bu faktörden yola çıkarak ek güvenlik önlemleri alınmasının gerekli olup olmadığı kesin bir şekilde hesaplanamamaktadır.

İşyerinde mevcut imisyon sınırlarını etkileyebilecek olan faktörler arasında işyeri ortamının muhteviyatı, diğer ses kaynakları vb. faktörler vardır (örn. kaç makinenin bulunduğu ve yakın alanda- ki diğer iş adımlarının miktarı gibi). Aynı şekilde işyerleri için belirlenmiş güvenlik değerleri, ülkeden ülkeye farklılıklar gösterebilir. Ancak bu bilgiler, makinenin kullanıcısına, tehlike ve risk konusunda daha iyi bir fikir sahibi olması için verilmektedir.

Desibel (dB) cinsinden ses gücü

Kalınlık rendesi boşta çalışma LWA = 84 dB(A)

Kullanılırken LWA = 87 dB(A)

Anılan emisyon değerlerinde K=3 dB ölçüm toleransı söz konusudur.

4. Donanım Şek. 1

1. Açma/kapama düğmesi

2. Gövde

3. Gri döküm tabla

4. Mil

5. Disk altları

6. Kauçuk silindir

7. Silindir zimpara

8. Disk altı koyma yeri

9. Kauçuk silindir ve zımpara koyma yeri

10. Vakum başlığı

11. Alt mil yatağı

12. Üst mil yatakları (3 adet)

a. Küçük 16 mm

b. Orta 20 mm

c. Büyük 35 mm

1. Germe anahtarı SW 13

2. Mil dişi M8

Güvenliğiniz ile ilgili kısımlar, bu kullanma kılavuzunda aşağıdaki işareti taşımaktadır: ⚠

5. Güvenlikle İlgili Genel Bilgile

⚠️ UYARI: Elektrikli aletlerle çalışırken, yangın, elektrik çarpması ve yaralanma risklerini en aza indirgeye-bilmek için aşağıdaki temel güvenlik önlemlerine uymanız gerekmektedir.

LÜTFEN ALETLE ÇALIŞMAYA BAŞLAMADAN ÖNCE TÜM TALİMATLARI OKUYUNUZ.

- Koruma tertibatını montajlı halde ve çalışabilir kon-umda tutunuz.

- Ayar takımlarını çıkarınız. Makineyi kullanmadan önce anahtar ve ayar takımlarının makineden çıkarıldığından emin olunuz.

- Çalışma alanını temiz tutunuz. Temiz olmayan çalışma alanları ve tezgahlar, kazalara davetiye çıkartır.

- İş parçasını tehlikeli ortamda kullanmayınız. Elektrikli aletleri nemli veya ıslak ortamlarda kullanmayınız, yağmura maruz bırakmayınız. Elektrikli aletleri, yanıcı sıvılar veya buharların bulunduğu ortam-larda çalıştırmayınız. Çalışma ortamlarının iyi aydınlatılmasını sağlayınız.

- Çocukları ve diğer kişileri çalışma alanınızdan uzak tutunuz.

- Çocukları atölyeden uzak tutunuz. Atölyeyi kilitleyiniz. Makineyi kullanmadığınız zamanlarda kuru bir ortamda ve çocukların erişemeyeceği bir yerde muhafaza edi-niz.

- Makineye aşırı fazla yüklenmeyiniz. Öngörülenden fa-zla yüklenilmediği zaman makine daha iyi performans sağlayacaktır.

- Doğru aletleri kullanınız. Makineyi veya aksamlarını, uygun olmadıkları bir performansa zorlamayınız.

- Doğru uzatma kablolarını kullanınız. Uzatma kablo-sunun iyi durumda olduğundan emin olunuz. Uzatma kablosu kullanırken, gerilim yüküne dayanacağını emin olunuz. Fazla ince bir uzatma kablosu, iletilen elektriğin azalmasına ve performans düşüşüyle be-raber aşırı ısınmaya neden olmaktadır.

- Doğru giysilerle çalışınız. Dönen aksama kapılması mümkün olan gevşek giysiler, eldivenler, kolyeler, yüzükler, bilezikler veya benzer takı/aksesuarlar kullanmayınız. Kaymaz ayakkabı giymeniz tavsiye edilmektedir. Uzun saçlarını zı korumak için bir saç bandı kullanınız. Giysinizin kollarını dirseklerinizin üstüne kadar sıvayınız.

- Koruyucu gözlük kullanınız. Normal gözlükler, koruyucu gözlüklere oranla çok az koruma sağlamaktadırlar. Toz-lu bir ortamda çalışmanız halinde yüz veya toz maskesi kullanınız.

- Öne doğru eğilmeyiniz. Yere sağlam basınız ve her zaman dengede durunuz.

- Zımpara diskleri veya bantları gibi parçaları değiştirirken makinenin fişini prizden çekiniz.

- Asla makinenin üstüne çıkmayınız. Makinenin devrilmesi veya yanlışlıkla zımpara aksamına değmeniz halinde ciddi yaralanmalar meydana gelebilir.

- Hasar görmüş aksamı kontrol ediniz. Makinenin bir parçasının eksik olması veya elektrikli bir ögesinin hatasız çalışmaması durumunda, lütfen makineyi hemen kapatarak fişini prizden çekiniz. Çalışmaya devam etmeden önce haSarlı ve/veya çalışmayan parçaları tamir ediniz veya değiştiriniz.

- Çalışma yönü. İş parçasını sadece silindirin dönme yönünün aksine sürünüz.

- Asla makine çalışırken başından ayrılmayınız. Maki-nenin başından ayrılmadan önce tamamen durmasını bekleyiniz.

- Elektrik bağlantısını doğru kullanınız. Elektrik bağlantısını, makine çalışırken kesmeyiniz. Asla elektrik kablosundan tutarak fişi prizden çekmeyiniz.

• Her zaman dikkatli olunuz. Makineyi düzenli olarak kullanıyor olsanız dahi her zaman yaptığınız işe çok konsantre olunuz. Unutmayınız ki herhangi bir yaralan-ma, saniyeden kısa bir süre içinde gerçekleşebilir.
• Güvenliğinizi düşününüz. Güvenlik, makine her çalıştığıında dikkat ve konsantrasyonun bir arada olmasıyla sağlanır.
• İç mekan kullanımında makineye bir toz emme tertibatının bağlanması gerekmektedir. Ahşap talaşlarının emilmesi için bir vakum tertibatı bağlayınız. Vakum başlığıındaki çekiş hızının 20 m/s olması gerekmektedir.

Silindir zimpara makinesiyle ilgili ek güvenlik kuralı

UYARI: Makinenizi, Kullanma Kılavuzunda anlatıldığı şekilde tamamen monte edilip kurulmadan kullanmam yınız.

• Zımpara makinenizi nasıl kullanacağını bilmiyorsanız, ustanızdan, öğretmeninizden veya bir başka kalifiye kişiden kullanma talimatları talep ediniz.
• DİKKAT: Bu makine, sadece ahşap veya ahşap benzeri malzemelerin zımparalanması için tasarlanmıştır. Başka malzemelerin zımparalanması yangına, yaralanmalara veya ürünün hasar görmesine neden olabilir.
• Her zaman koruyucu gözlük kullanınız.
• Bu makine, yalnızca iç mekanda kullanılmak üzere tasarlanmıştır.
• ÖNEML: Makineyi sadece yatay bir düzlem üzerine monte ederek kullanınız. Motorun yatay olmayan bir düzlem üzerine monte edilmesi, motorun hasar görmesine neden olabilir.
• Makinenin özellikle ağır ve uzun iş parçalarıyla çalışırken devrilmesi ya da kayması tehlikesi söz konusuysa, önce-likle sağlam bir yüzeye sabitlenmesi gerekmektedir.
• Parçasını zimparalama esnasında sıkı tutunuz.
• Eldiven kullanmayınız ve iş parçasını zımparalarken bezle tutmayınız.
• Güvenli zımparalamak için çok küçük olan iş parçalarınla çalışmayınız.
• Birden bire silindire kapılmanıza neden olabilecek biçimsiz el ve kol hareketlerinden kaçınız.
• Büyük iş parçalarıyla çalışırken, tablanın yüksekliğinde ikinci bir destek kullanılmalıdır.
• Asla bir iş parçasıyla desteksiz olarak çalışmayınız. İş parçasını, zımparanın dış kısmında kalan eğimli parçalar hariç, ya tabla ya da iş desteği ile destekleyiniz.
• Makineyi her çalıştırmadan önce artık parçaları veya çöpleri tabladan, iş desteğinden veya zımpara bandından temizleyiniz.

• Zımpara makinesi çalışıyor durumdayken tablanın üstünde hiç bir planlama veya montaj işi yapmayınız.

• Makinenin aksesuarlarını takma ve çıkarma işlemlerinden önce her zaman makineyi kapatınız ve fişini prizden çekiniz.

• Makine henüz çalışırken veya henüz tam durmamış iken asla çalışma alanını terk etmeyiniz.
• Her zaman iş parçasını zımpara tablasının üstüne ko-yunuz. Eğimli parçaları, zımparalama esnasında güvenli bir şekilde tablaya oturtunuz.

Uyarı! Bu elektrikli alet çalışırken elektromanyetik alan meydana getirir. Bu alan, belli koşullar altında aktif veya pasif medikal implantları etkileyebilir. Ciddi veya ölümcül yaralanma tehlikesini azaltmak maksadıyla, elektrikli alet çalıştırılmadan önce medikal implantları olan kişilerin doktorlarına ve medikal implant üreticisine danışmalarını tavsiye ediyoruz.

6. Amacına Uygun Kullanım

Makine, geçerli AT Makine Yönetmeliğine uygundur.

• Güvenlik, çalışma ve tamir konusunda üretici tarafından belirlenen talimatlara, Teknik Veriler kısmında belirtilen ölçümlere uygunluk sağlanmalıdır.
• Diğer genel kabul görmüş güvenlik kurallarına ve ilgili kaza önleme talimatlarına uygunluk sağlanmalıdır.
• Makine, sadece makineyi tanıyan, tehlikeler konu-sunda bilgi sahibi kişiler tarafından kullanılmalı, bakım görmeli ve tamir edilmelidir. Makinede yapılan keyfi değişiklikler sonucu oluşabilecek hasarlar, üreticinin garanti kapsamı dışında kalır.
• Makinede sadece üretici tarafından temin edilen orijinal aksam ve aksesuar kullanılmalıdır.
• Bunların dışında kalan her türlü kullanım, yanlış kullanım şeklinde değerlendirilir. Bu yüzden oluşa-bilecek hasarlar üreticinin garanti kapsamı dışında kalır ve riski tamamen kullanıcısına aittir.

⚠ Lütfen cihazlarımızın ticari kullanıma, esnaf kullanımına veya endüstriyel kullanıma uygun olarak tasarlanmamış olduğuna dikkat ediniz. Cihaz ticari, esnaf veya endüstri işletmelerinde ve bunlara eşdeğer faaliyetlerde kullanılırsa hiçbir garanti üstlenmeyiz.

7. Diğer Riskler

Makine, en son teknolojiye göre ve geçerli güvenlik kuralları dikkate alınarak üretilmiştir. Ancak yine de çalışma sırasında artık riskler oluşabilir.

• Taşlanacak iş parçasının usulüne uygun olmayan şekilde yönlendirilmesi veya yerleştirilmesi durumunda dönen taşlama takımı nedeniyle parmaklar ve eller için yaralanma tehlikesi vardır.

• Usulüne uygun olmayan bağlama veya yönlendirme durumunda, yerinden fırlayan iş parçaları nedeniyle yaralanma tehlikesi vardır.

• Usulüne uygun olmayan elektrik bağlantı kablolarının kullanılması durumunda akım nedeniyle tehlike vardır.

• Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen arta kalan riskler mevcut olabilir.
• Artık riskler, güvenlik açıklamaları ve Amacına uygun kullanım bölümleri ve kullanım talimatının tamamı dikkate alındığında en aza indirgenebilir.

8. Montaj

⚠ Dikkat! Herhangi bir ayar veya bakım işlemine başlamadan önce mutlaka makineyi kapatınız ve fişini çekiniz.

Sabit makine olarak kullanım

Zımpara makinesinin sürekli olarak kullanılması için bir tezgaha monte edilmesi tavsiye olunur.

• Makinenin durmasını istediğiniz şekilde açacağını de-likleri önceden işaretleyiniz ve tezgah üzerine açılacak deliklerin konumlarını çiziniz.
• Tezgaha delikleri (matkapla) açınız.
• Zımpara makinesini, delikler üst üste gelecek şekilde tezgaha yerleştiriniz ve makine tarafından uygun vidalar geçirerek makineyi tezgaha vidalayınız.
• Bu vidalara tezgahın altından birer pul ve altıgen somun takınız ve sıkınız.

Mobil makine olarak kullanım

Zımpara makinesinin mobil olarak kullanılması için uy-gun bir platforma monte edilmesi tavsiye olunur. Makine, daha sonra bu platformla birlikte çalışılacak tezgahta kullanılabilir. Platformun kalınlığı en az 19 mm olmalıdır ve çalışılacak tezgaha mengene ile sıkıştırılabilmesi için zımpara makinesinden daha geniş tutulmalıdır.

• Platforma açacağını delikleri önceden işaretleyiniz.
• "Sabit makine olarak kullanım" başlığı altında son 3 adımı izleyiniz.

Dikkat: Vidaların gerekli uzunluğa sahip olmasına dik-kat ediniz. Pul başlı vidaların sivri uçları, alt yüzeye za-rar vereceklerinden dışarı taşmamalıdır; altıgen başlı vidaların uçları ise, pul ve altıgen somun kullanılabilmesi için dışarı taşmalıdır.

Toz emme sistemine bağlanması

Bir toz emme sistemi kullanılması önerilir.

Aksamın değiştirilmesi, Şek. 2-7

Dikkat!! Makineyi kapatınız ve fişini prizden çekiniz. Aksamın değiştirilmesi esnasında tüm parçaların temizlenmiş olduğuna dikkat ediniz.

Uygun parçaları hazır ediniz ve montaj işlemini aşağıdaki sıralamaya göre yapınız:

1. Alt mil yatağını (16), milin üstüne yerleştiriniz (4) (Şek. 2)
2. Disk altını (5), tablaya (3) yerleştiriniz (Şek. 3)
3. Kauçuk silindiri (6), milin (4) üstüne yerleştiriniz (Şek. 4)
4. Zımpara silindirini (7), kauçuk silindirin (6) üstüne çekiniz (Şek. 5)
5. Mil yatağını (13) üstüne yerleştiriniz (doğru ölçüye dik-kat ediniz) (Şek. 6)
6. Altıgen somunu yerleştiriniz ve germe anahtarı (14) ile sıkınız. (Şek. 7)

Silindirler değiştirilirken, hep uygun parçaları monte ettiğinizden emin olunuz. Disk altlarının, silindirden geniş olması gerekmektedir. (Şek. 8)

Dikkat! 13 mm'lik silindir zımpara, doğrudan milin (4) üz-erine geçirilir.

Tablo:

Zimpara silin- diri iç D	Disk altı iç D Mil yatağı ebatları
13 mm 18 mm küçük 16 mm
19 mm 25 mm orta 20 mm
26 mm 31 mm orta 20 mm
38 mm 44 mm büyük 35 mm
51 mm 57 mm büyük 35 mm
76 mm 82 mm büyük 35 mm

9. Çalıştırma

Tüm montaj ve ayarlama işlemleri bitince makineyi bir müddet boş çalıştırarak, milin sorunsuz hareket ettiğinden emin olunuz. Arıza halinde makineyi derhal kapatınız ve arızanın sebebini bertaraf ediniz.

Makine tam devir sayısına ulaştığında zımpara çalışmalarınıza başlayabilirsiniz.

İş parçasını, silindirin dönüş yönüne ters olarak silindire yavaşça yaklaştırınız.

Silindire çok fazla basınç uygulayarak makineyi zorlamayınız.

Zımparalama işlemi sonlandığında makineyi kapatınız ve fişini prizden çekiniz.

Dikkat! Toz maskesi, koruyucu gözlük ve toz emme tertibatı kullanınız.

10. Elektrik Bağlantısı

Makineye ait elektrikli motor, çalışmaya hazır durumda monte edilmiştir.

Motorun elektrik bağlantısı, ilgili VDE ve DIN yönetme-liklerine uygundur.

Müşteri tarafından kullanılacak olan elektrik prizi ile uzat-ma kablosunun da yukarıda anılan yönetmeliklere uygun-luk sağlaması gerekmektedir.

Elektrik tesisatındaki kurulumlar, tamiratlar ve bakım çalışmaları yalnızca uzman kişiler tarafından gerçekleştirilmelidir.

Önemli Bilgiler:

Elektrikli motor S 1 giriş gücüne sahiptir.

Fazla ısınması halinde motor kendi kendine kapanır.

Motor soğuduktan sonra (soğuma süresi değişiklik gösterebilir) yeniden çalıştırılabilir.

11. Bakım

Her türlü bakım işleminden önce fişi prizden çekiniz.

Cihazı her kullanımdan sonra temizlemenizi tavsiye ediyoruz.

Koruma tertibatını, hava aralıklarını ve motor gövdesini temiz tutunuz.

Cihazı bir bezle temizleyiniz.

Makinenin plastik aksamına zarar verebileceğinden, temizleyici maddeler kullanmayınız.

Makinenin içine su girmemesine dikkat ediniz.

Makinenin içindeki aksamın bakımının yapılmasına gerek bulunmamaktadır.

Servis Bilgileri

Bu ürünümüzde aşağıda açıklanan parçalar doğal veya kullanımdan kaynaklanan bir aşınmaya maruz kalırlar ve aşağıda açıklanan sarf malzemelerine ihtiyaç duyulur.

Aşınma parçaları*: Taşlama aracı, karbon fırça, si-yirma diskleri, açı ölçer, V kayışı

* sevkiyatın içeriğine dahil olması zorunlu değildir!

12. İmha ve yeniden değerlendirme

Cihaz nakliye hasarlarının önlenmesi için bir ambalaj içinde bulunur. Bu ambalaj bir hammaddedir ve bu şekilde tekrar kullanılabilir ya da hammadde döngüsüne geri kazandırılabilir.

Cihaz ve aksesuarları örn. metal ve plastik gibi farklı malzemelerden oluşmaktadır. Bozuk yapı parçalarını özel atık imha kuruluşlarına verin. Bu konuda uzmanlaşmış firmalardan veya belediye yönetiminden bilgi alın!

Atık cihazların evsel çöpler ile bertaraf edilmesi yasaktır!

Bu sembol, bu ürünün 2012/19/AB sayılı Atık Elektrikli ve Elektronik Teçhizatlara Dair Yönetmelik ve ulusal yasalar uyarınca evsel çöpler ile bertaraf edilmesinin yasak olduğunu be-

lirtmektedir. Bu ürün, bu tür atıkların imha edilmesi için öngörülen toplama yerlerine verilmelidir. Bu verme işlemi, örneğin benzer bir ürünün satın alınması sırasında atık ürünün satıcıya iade edilmesi veya atık elektrikli ve elektronik teçhizatların geri dönüştürme işlemine tabii tutan toplama yerlerine verilmesi şeklinde gerçekleştirilebilir. Atık cihazlar ile ilgili işlemlerin usulüne uygun şekilde yapılmaması, atık elektrikli ve elektronik teçhizatların çoğu zaman içerdiği potansiyel tehlikeli maddeler nedeniyle çevre korumasına olumsuz tesir edebilir veya insan sağlığını bozabilir. Bu ürünün usulüne uygun şekilde imha edilmesi ile ayrıca doğal kaynakları korumuş olursunuz. Atık cihazları toplama yerlerine ilişkin bilgileri belediyenizden, yasal bertaraf kurumlarından, atık elektrikli ve elektronik teçhizatların bertaraf edilmesine ilişkin yetkili kurumdan veya belediyenizin çöp toplama ve nakil hizmetleri bölümünden edinebilirsiniz.

13. Arıza giderme

Arıza Olası Sebebi Sorun Giderme
Motor çalışmıyor.	Açma/Kapama şalteri bozulmuşturAçma/Kapama şalterinin elektrik bağlan- tısı hasar görmüştürAçma/Kapama rölesi bozulmuşturSigorta atmıştırMotor yanmıştır	Zımpara makinesini yeniden kullanmaya baş- lamadan önce, tüm arızalı parçaları değiştiriniz.Bölgenizden sorumlu servis merkezini veya yetkili bir servis istasyonunu arayınız. Kalifiye uzman tarafından gerçekleştirilmeyen her türlü tamirat denemesi beraberinde tehlikeler getirebilir.
Makine, çalışırken yavaşılıyor.	İş parçasına fazla basınç uygulanmak- tadır.	İş parçasına daha az basınç uygulayınız.
Zımpara ahşabı yakıyor.	Taşlama diski veya kayışı, yağlama mad- desi ile kaplıdır.İş parçasına çok fazla basınç uygulan-mıştır.	Kayışı veya diski değiştirin.İş parçasına olan baskıyı azaltın.
Kuvvetli bir titreşim var	Parçalar monte edilirken iyi sıkılmamıştır.Parçalar arızalıdır.Mil dengesizdir.	Parçaları iyice sıkınız.Parçaları değiştiriniz.Servis istasyonu tarafından tamir edilmesini sağlayınız.

SALINIMLI SİLİNDİR ZIMPARA MAKİNESİ- HG580

5903401966

İşbu uygunluk beyanını düzenleme konusunda tek sorumlu imalatçıdır..

İşbu uygunluk beyanının düzenlendiği yukarıda adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir..

Görünür eksikler ve kusurlar malın alınışından sonraki 8 gün içerisinde bildirilmelidir, aksi halde alıcı, bu tür eksiklerden ve kusurlardan kaynaklanan tüm haklarını kaybeder. Makinelerimiz için, doğru kullanılmaları şartıyla, teslimattan itibaren yasal teminat süresi boyunca geçerli olmak üzere, bu süre içerisinde, kanıtlanabilir şekilde malzeme ya da imal hatası sonucu kullanılamaz hale gelmiş olan tüm makine parçalarını ücretsiz olarak değiştirme garantisi vermekteyiz. Kendi üretmediğimiz parçalar için, ancak, bize mal sağlayan firmaya karşı mevcut olan teminat hakları ölçüsünde teminat verebilmekteyiz. Yeni parçaların takılması işleminin masrafları alıcıya aittir. Değiştirme ve indirim talep etme hakları ve herhangi başka bir "hata teleri hakkı" söz konusu olamaz.

Türkiye Tek Distribütörü

Reis Makina Tic. ve San. A.§

Abdurrahmangazi Mah. Ebubekir Cad.

İmamoğlu Sok. NO:2

34887 Samandıra - İSTANBUL

T.+90 (216) 444 73 47/ 444 REIS

F.+90 (216) 561 46 87/ 88

E. [e-mail]

W. www.reismakina.com

Importeur/ Ithalatçı Firma: Reis Makina Ticaret ve Sanayıl A. S. Abdurrahman Gazi Mah. Ebubekir Cad. Y mamoglu Sk. No. 2 Samandira / Kartal - Istanbul

Ürün Ürün kodu:
