KULLANIM KILAVUZU BC-AG125-X SCHEPPACH

TR Akülü açılı taşlama makinesi | Orijinal kullanma kılavuzunun çevirisi.... 320

1 2 6 5 3 4

2 4 × 4

3 7 20 8 4 9 7 8 9 7 8 9

4 10

5 14 14 4 12 14 14

6 15 15 16

7 17 18 19

8 15 15 3

Inhaltsverzeichnis

1 Giriş.... 320
2 Ürün açıklaması (Res. 1-8) 321
3 Teslimat kapsamı (şek. 1)...... 321
4 Amacına uygun kullanım.... 321
5 Güvenlik uyarıları 321
6 Teknik veriler 325
7 Ambalajdan çıkarma 326
8 İşletime almadan önce 326
9 Kullanım 327
10 Çalışma bilgileri.... 328
11 Temizlik ve bakım 329
12 Depolama.... 329
13 Onarım ve yedek parça siparişi.... 329
14 İmha ve yeniden değerlendirme.... 329
15 Arıza giderme.... 330
16 AB uygunluk beyanı 330
17 Patlatılmış çizim 331

Ürün üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	İşletime almadan önce kullanım kılavuzunu ve güvenlik uyarılarını okuyun ve bunları dikkate alın!
	Dikkat! Ürüne takılmış güvenlik işaretlerine ve uyarılarına uyulmaması ve güvenlik ve çalıştırma talimatlarına uyulmaması ciddi yaralanmalara ve hatta ölüme neden olabilir.
	Bir koruyucu gözlük kullanın.
	Bir koruyucu kulaklık kullanın.
	Sağlam ayakkabılar giyin!
	Koruyucu eldivenler kullanın!
	Toz oluşan ortamlarda solunum maskesi ta- kın!

	Hasarlı ayırma veya kaba işleme disklerinin kullanılması tehlikelidir ve ciddi yaralanmala-ra yol açabilir!
	Koruyucu başlığı ayırma taşlaması için kul-lanmayın.
	Ürünü her zaman iki elinizle kullanın.
	Islak zımpara için izin verilmez
	Yanal zımpara için izin verilmez
	Disk çapı
	Metal zımpara için tasarlanmıştır
	Lityum iyon akü
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

1 Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat

İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz

Bu yeni ürünü iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu ürünün üreticisi, geçerli ürün sorumluluk yasası uyarınca ürün üzerinde veya ürünün kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım
• Kullanma kılavuzunun dikkate alınmaması

• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar

• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması

• Amacına aykırı kullanım

Dikkate almanız gerekenler:

Kullanım kılavuzu bu ürünün bir parçasıdır.

Kullanım kılavuzu, ürün ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, onarım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve ürünün uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir. Bu kullanım kılavuzunun güvenlik uyarlarına ek olarak, ülkenizde ürünün kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Ürünü kullanmadan önce tüm kullanım ve güvenlik talimatları hakkında bilgi edinin. Ürünü sadece tarif edildiği şekilde ve belirtilen uygulama alanları için çalıştırın. Kullanım kılavuzunu iyi saklayın ve ürünü üçüncü şahıslara devrederken tüm belgeleri teslim edin.

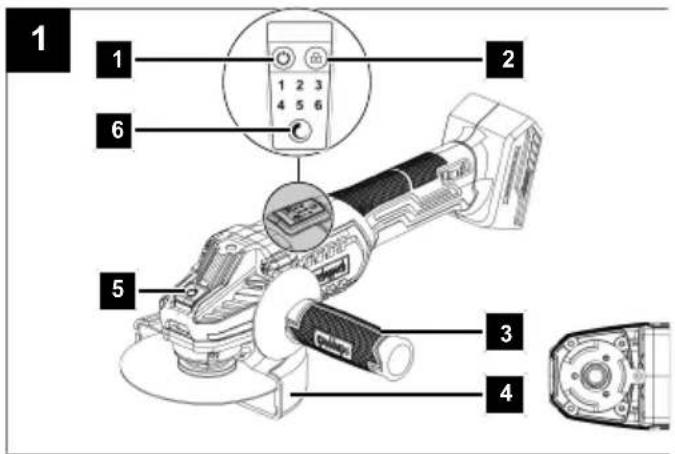

2 Ürün açıklaması (Res. 1-8)

1. Açma/Kapama şalteri
2. Başlatma/durdurma şalteri
3. Ek işlem adımı

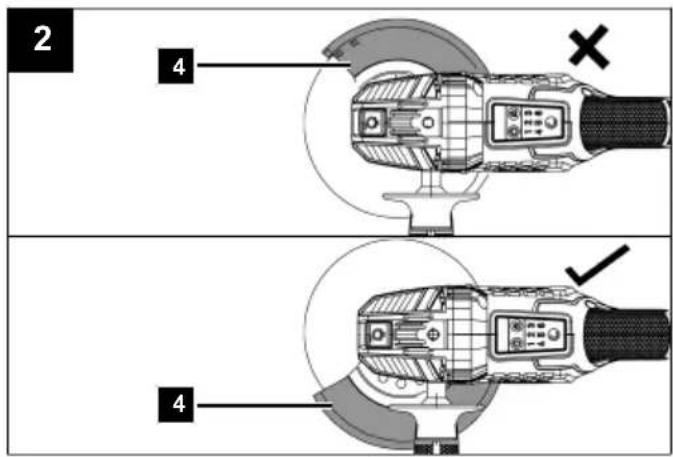

4. Koruyucu başlık
5. Mil sabitleme tuşu
6. Devir sayısı ön seçimi

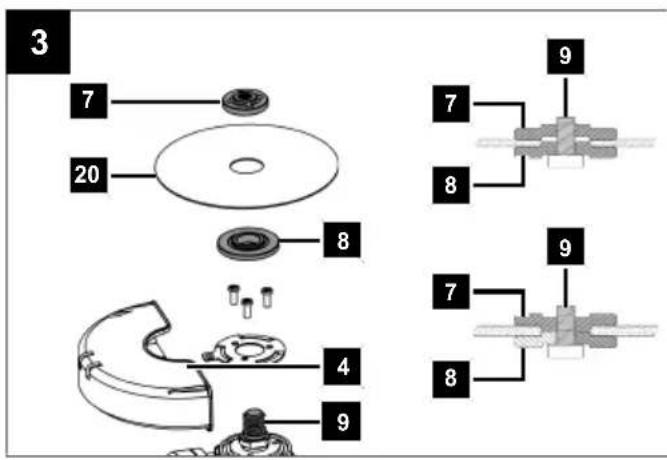

7. Germe somunu
8. Tutucu flanş
9. Tutucu mili

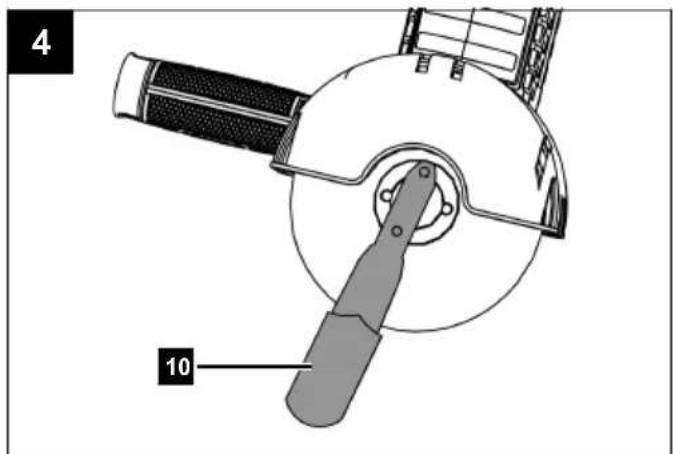

10. İki delikli montaj anahtarı
11. Montaj halkası
12. Civatalar
13. Koruyucu başlık sabitlemesi
14. Çıkıntılar

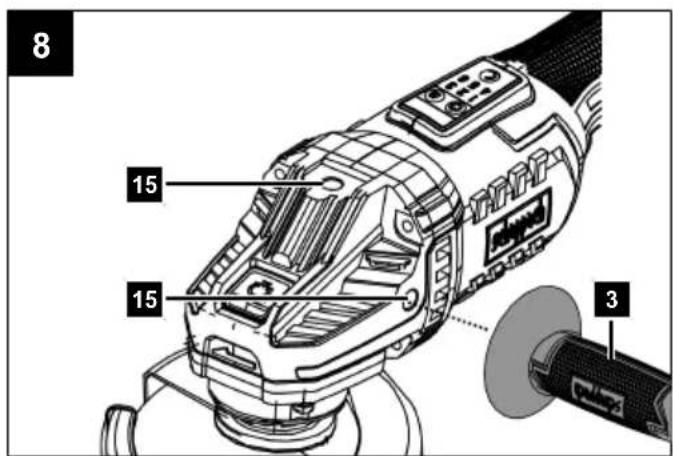

15. Ilave tutamak için diş (3 x)

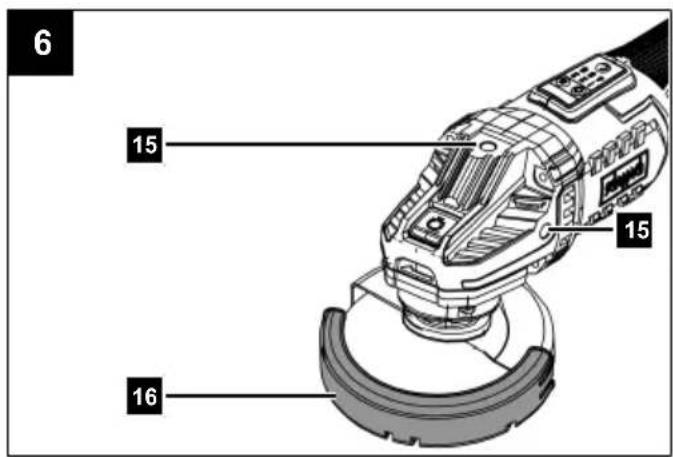

16. Koruyucu kapak

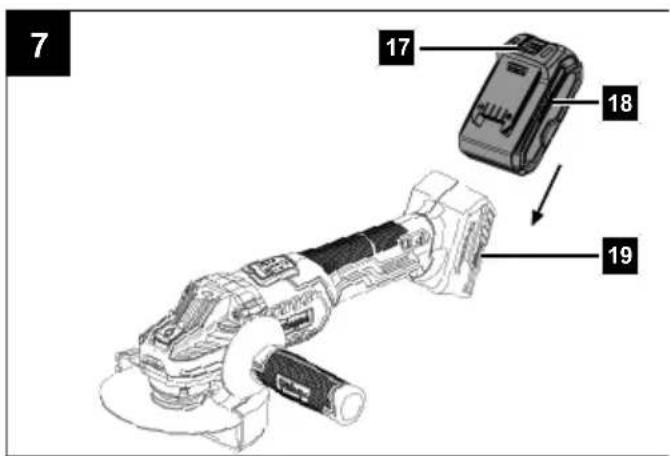

17. Kilit açma tuşu (akü)
18. Akü*
19. Akü yuvası
20. Ayırma diski
    * = Teslimat kapsamında değil!

3 Teslimat kapsamı (şek. 1)

Poz. Adet Tanım

1. 1 x Ek işlem adımı
2. 1 x İki delikli montaj anahtarı
3. 1 x Ayırma diski ∅ 125 mm
   1 x Akülü açılı taşlama makinesi
   1 x Kullanım kılavuzu

4 Amacına uygun kullanım

Ürün, su kullanmadan metal, beton veya fayans kesmek ve kaba talaş kaldırmak için uygundur.

Ürün, sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygun olmayan kullanım olarak kabul edilir. Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda operatör sorumludur, üretici değil.

Amacına uygun kullanıma, güvenlik uyarılarının, montaj kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının dikkate alınması da dahildir.

Ürünün kullanımında ve bakımında görev alan kişiler, ürün hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili eğitim almış olmalıdır.

Üründe yapılan değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.

Ürün, sadece üreticinin orijinal parçaları ve orijinal akse-suarları ile kullanılabilir.

Üreticinin güvenlik, çalışma ve bakım talimatlarına ya da teknik verilerde belirtilen ölçülere uyulmalıdır.

Lütfen ürünlerimizin ticari, zanaatkar ya da endüstriyel kullanım için tasarlanmadığını dikkate alın. Ürün ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

Kullanım kılavuzundaki sinyal kelimelerinin açıklaması

TEHLİKE

Kaçınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanacak yakın tehlikeli bir durumu gösteren sinyal kelimesi.

! iKAZ

Kaçınılmadığı takdirde ölümle veya ciddi yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

DİKKAT

Kaçınılmadığı takdirde hafif veya orta derecede yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

DİKKAT

Kaçınılmadığı takdirde ürüne veya mala/mülke zarar verebilecek potansiyel olarak tehlikeli bir durumu belirten sinyal sözcüğü.

5 Güvenlik uyarıları

Elektrikli aletler için genel güvenlik uyarıları

! iKAZ

Bu elektrikli alet üzerinde bulunan tüm güvenlik uyarılarını, talimatları, resimleri ve teknik verileri okuyun.

Takip eden talimatların dikkate alınmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.

Daha sonra başvurmak üzere tüm güvenlik açıklamalarını ve talimatlarını saklayın.

Güvenlik uyarlarında kullanılan "elektrikli alet" terimi, elektrikle çalışan (elektrik kablosu ile) elektrikli aletleri veya akü ile (elektrik kablosu olmadan) çalışan elektrikli aletleri kapsamaktadır.

1) Çalışma yeri güvenliği

a) Çalışma alanınızı temiz tutun ve yeterince aydınlatın. Düzensizlik veya aydınlatılmamış çalışma yerleri kazalara sebep olabilir.
b) Elektrikli alet ile, yanıcı sıvılar, gazlar veya tozların mevcut olduğu patlayıcı ortamlarda çalışmayın. Elektrikli aletler, toz veya buharları tutuşturabilecek kıvılcımlar üretir.
c) Elektrikli aleti kullanırken çocukları ve diğer insanları aletten uzak tutun. Dikkatinizin dağılması durumunda elektrikli alet üzerindeki kontrolünüzü yitirebilirsiniz.

2) Elektriksel güvenlik

a) Elektrikli aletin bağlantı fişi prize tam oturmalıdır. Fiş kesinlikle değiştirilmemelidir. Topraklamalı elektrikli aletler ile birlikte kesinlikle adaptör fisler kullanmayın. Değiştirilmemiş fisler ve uygun prizler, elektrik çarpma riskini azaltır.
b) Boru, kalorifer, soba ve buzdolabı gibi topraklanmış yüzeylere vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı takdirde ciddi elektrik çarpma tehlikesi ortaya çıkar.
c) Elektrikli aletleri yağmura ve ıslanmaya karşı koruyun. Suyun elektrikli alete girmesi, elektrik çarpma riskini yükseltir.
d) Bağlantı kablosunu, elektrikli aleti taşımak, asmak veya fişi prizden çekmek gibi amacı dışında işler için kullanmayın. Bağlantı kablosunu ısı, yağ, keskin kenarlar veya hareketli parçalarından uzak tutun. Hasarlı veya dolanmış güç kabloları, elektrik çarpma riskini artırır.
e) Elektrikli alet ile açık havada çalışırken sadece açık havaya uygun uzatma kabloları kullanın. Açık havaya uygun uzatma kablosu kullanılması elektrik çarpma riskini azaltır.
f) Elektrikli aletin nemli ortamda kullanımı zorunlu olduğunda, kaçak akım rölesi kullanın. Kaçak akım rölesi kullanılması elektrik çarpma riskini azaltır.

3) İnsanların güvenliği

a) Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli alet ile çalışırken mantıklı hareket edin. Yorgunsanız veya uyusturucu, alkol veya ilaç etkisi altındaysanız elektrikli aleti kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir.
b) Kişisel koruyucu donanım ve daima bir koruyucu gözlük takın. Elektrikli aletin türüne ve kullanımına göre toz maskesi, kaymayı önleyici eldivenler, baret veya koruyucu kulaklık gibi kişisel koruyucu donanım kullanılması, yaralanma riskini azaltır.
c) Aletin kontrol dışı işletme girmesini önleyin. Elektrikli aleti elektrik beslemesine ve/veya aküye bağlamadan, aleti tutmadan veya taşımadan önce aletin kapalı olduğundan emin olun. Elektrikli aleti taşırken parmağınız şalter üzerinde olursa veya elektrikli aleti açık haldeyken elektrik beslemesine bağlı-dığınız takdirde kazalar meydana gelebilir.

d) Elektrikli aleti çalıştırmadan önce ayar aletlerini veya civata anahtarlarını ortadan kaldırın. Elektrikli aletin dönen bir parçasında bulunan alet veya anahtarlar yaralanmalara neden olabilir.
e) Vücudunuz anormal şekilde durmamalıdır. Güvenli bir duruş sağlayın ve her daim dengede durun. Bu şekilde elektrikli aleti beklenmeyen durumlarda daha i-vi kontrol edebilirsiniz.
f) Uygun kıyafet kullanın. Bol kıyafet veya aksesuar kullanmayın. Saçlarını ve kıyafetinizi hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saçlar, hareketli parçalara kapılabilir.
g) Toz emme ve toplama üniteleri monte edildiği takdirde, bunlar bağlanmalı ve doğru kullanılmalıdır. Toz emme ünitesi, toza bağlı riskleri azaltabilir.
h) Elektrikli aleti uzun süredir kullanıyor olsanız bile güvenliği elden bırakmayın ve elektrikli aletin güvenlik kurallarını ihmal etmeyin. Dikkatsizlik nedeniyle saniyeler içerisinde ağır yaralanmalar meydana gelebilir.

4) Elektrikli aletin kullanımı ve alet ile çalışma

a) Elektrikli alete aşırı yüklenmeyin. Çalışmanıza uygun elektrikli aleti kullanın. Uygun elektrikli alet ile, belirtilen güç aralığında daha iyi ve daha güvenli şekilde çalışabilirsiniz.
b) Şalteri arızalı olan elektrikli aleti kullanmayın. Açılıp kapatılamayan elektrikli alet tehlikelidir ve onarılması gerekir.
c) Cihaz ayarlarını yapmadan, elektrikli alet parçalarını değiştirmeden veya elektrikli aleti rafa kaldırmadan önce fişi prizden çekin ve/veya çıkarılabilir aküyü çıkarın. Bu tedbir, elektrikli aletin yanlışlıkla çalıştırılmasını önler.
d) Kullanılmayan elektrikli aletleri çocukların erişemeyeceği şekilde muhafaza edin. Elektrikli aletin kullanımını bilmeyen veya bu talimatları okumamış kişilere aleti kullandırtmayın. Elektrikli aletler, bilgisiz kisiler kullandığı takdirde tehlikelidir.
e) Elektrikli aletlerin ve kullanılan diğer aletlerin bakı- mını özenli şekilde yapın. Hareketli parçaların so- runsuz bir şekilde çalışıp çalışmadığını ve sıkış- madığını, elektrikli aletin fonksiyonu zarar görme- yecek şekilde parçaların kırılmış veya hasar gör- müş olup olmadığını kontrol edin. Elektrikli aleti kullanmadan önce hasar görmüş parçaların onarıl- masını sağlayın. Birçok kazanın sebebi, bakımı iyi vapılmamış elektrikli aletlerdir.
f) Kesici takımların her zaman keskin ve temiz olmasını sağlayın. Bakımı düzenli yapılan keskin ağızlı kesme takımları daha az sıkışır ve kontrol edilmesi daha kolaydır.
g) Elektrikli aleti, uygulama takımları, kullanılan diğer aletleri bu talimatlara uygun şekilde kullanın. Kullanımda çalışma koşullarını ve uygulanacak işlemi dikkate alın. Elektrikli aletler öngörülen uygulamalar haricinde kullanıldığı takdirde tehlikeli durumlar meydana gelebilir.

h) Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gresten arındırılmış olmasını sağlayın. Kaygan tutma yerleri ve tutma yüzeyleri, e-lektrikli aletin güvenli kullanımını ve öngörülemeyen durumlarda kontrol edilebilmesini engeller.

5) Şarjlı aletin kullanımı ve alet ile çalışma

a) Aküleri yalnızca üretici tarafından önerilen şarj cihazlarıyla şarj edin. Belirli bir tür şarj edilebilir akü için uygun olan bir şarj cihazı, diğer şarj edilebilir akülerle birlikte kullanıldığında yangın tehlikesi mevcuttur.
b) Elektrikli aletlerde sadece bunun için öngörülen aküleri kullanın. Diğer akülerin kullanılması yaralanmalara ve yangın tehlikesine neden olabilir.
c) Kullanılmayan aküyü ataç, bozuk para, anahtar, çivi, vida veya kontaklara takılabilecek diğer küçük metal nesnelerden uzak tutun. Akü kontakları ara- sındaki kısa devre yanıklara veya yangına neden olabilir.
d) Yanlış kullanımda aküden sıvı sizabilir. Bununla temastan kaçının. Kazara temas durumunda, suyla yıkayın. Sıvı gözünüze kaçarsa, ilave olarak tıbbi yardım alın. Sızan akü sıvısı cilte tahrişe veya yanıklara neden olabilir.
e) Hasarlı veya değiştirilmiş bir akü kullanmayın. Hasarlı veya değiştirilmiş aküler öngörülemeyen şekilde davranabilir ve yangın, patlama veya yaralanma riskine eden olabilir.
f) Aküyü ateşe veya aşırı sıcaklığa maruz bırakmayın. Yangın veya 130 °C'nin üzerindeki sıcaklıklar bir patlamaya neden olabilir.
g) Tüm şarj talimatlarına uyun ve aküyü veya akü ale- tini asla kullanım talimatlarında belirtilen sıcaklık aralığının dışında şarj etmeyin. Yanlış şarj etme ve- ya izin verilen sıcaklık aralığının dışında şarj etme a- küye zarar verebilir ve yangın tehlikesini artırabilir.

6) Servis

a) Elektrikli aletin sadece gerekli yeterliliğe sahip uzman personel tarafından ve sadece orijinal yedek parçalarla onarılmasını sağlayın. Bu şekilde elektrikli aletin güvenliğinin korunmasını sağlarsınız.
b) Hasarlı akülere asla bakım yapmayın. Şarj edilebilir akülerin tüm bakımı sadece üretici veya yetkili servis merkezleri tarafından yapılmalıdır.

Tüm uygulamalar için güvenlik uyarıları

Taşlama veya zımparalama ve ayırarak kesme işlemleri için ortak güvenlik uyarıları

a) Bu elektrikli alet zimpara kağıdı ile zimparalama olarak kullanılmalıdır. Cihaz ile birlikte verilen tüm güvenlik uyarılarını, talimatları, gösterimleri ve verileri dikkate alın. Aşağıda sunulan talimatların dikkate alınmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.
b) Bu elektrikli alet zimpara kağıdı ile zimparalamaya, tel fırça ile çalışmaya, polisaj işlemleri için uygun değildir. Elektrikli alet öngörülmediği kullanımlar tehlikelere ve yaralanmalara neden olabilir.

c) Üretici tarafından bu elektrikli alet için öngörülmeyen ve önerilmeyen aksesuarları kullanmayın. İlgili aksesuarı elektrikli aletinize tespitleyebilmeniz, bu aksesuarın güvenli bir şekilde kullanılabileceğini garanti etmez.
d) Makine takımının izin verilen devir sayısı, en az elektrikli alet üzerinde belirtilen maksimum devir sayısı kadar olmalıdır. İzin verilenden daha hızlı dönen aksesuar kırılabilir ve etrafa savrulabilir.
e) Uygulama takımının dış çapı ve kalınlığı, elektrikli aletinizin ölçü değerlerine uygun olmalıdır. Yanlış ölçüdeki uygulama takımları, yeterli derecede izole edilemez veya kontrol edilemez.
f) Kesici uçlu takımlar, taşlama milinin dişine tam o- larak oturmalıdır. Bir flanş kullanılarak monte edi- len kesici uçlu aletlerde kesici uçlu aletin delik ça- pı, flanşın montaj çapına uygun olmalıdır. Elektrikli el aletine tam olarak takılmamış kesici uçlar dengesiz döner, çok güçlü titreşir ve kontrol kaybına neden olabilir.
g) Hasarlı makine takımlarını kullanmayın. Her kullanımdan önce kullanılacak taşlama ve zımparalama disklerini parçalanmaya ve çatlaklara, taşlama ve zımparalama tablalarını çatlaklara, yıpranmaya ve aşırı aşınmaya yönelik kontrol edin. Aşağı düşen elektrikli aleti veya uygulama takımını hasara yönelik kontrol edin veya hasarsız bir uygulama takımı kullanın. Makine takımı kontrol edilip makineye takıldıktan sonra, dönen makine takımlarının çevresinde kimse bulunmamalı ve makine en az 1 dakika en yüksek devirde çalıştırılmalıdır. Hasarlı makine takımları çoğu zaman test süresi dahilinde kırılmaktadır.
h) Kişisel koruyucu donanımlar kullanın. Uygulamaya bağlı olarak tam yüz koruyucu, göz koruyucu veya koruyucu gözlük kullanın. Gerektiği zaman küçük taşlama ve malzeme partiküllerine karşı sizi koruyacak toz maskesi, koruyucu kulaklık, koruyucu eldiven veya özel iş önlükleri kullanın. Gözler, çeşitli uygulamalarda meydana gelen ve havada uçuşan yabancı cisimlere karşı korunmalıdır. Toz ve solunum maskeleri, uygulama sırasında oluşan tozları filtrelemelidir. Uzun süre yüksek seviyede gürültüye maruz kaldığınızda işitme kaybına uğrayabilirsiniz.
i) Diğer kişilerin çalışma alanınız ile aralarında güvenli mesafe bırakmasına dikkat edin. Çalışma alanına giren her kişi kişisel koruyucu donanım kul- lanmalıdır. İş parçasından kırılan parçalar veya kırılmış uygulama takımları yerinden çıkıp fırlayabilir ve doğrudan çalışma alanının dışında da yaralanmalara yol açabilir.
j) Vidanın veya kesici aletin gizli elektrik hatlarına çarpabileceği çalışmalarda elektrikli aleti yalıtımı kavrama yüzeylerinden tutun. Gerilim altındaki bir hatla olan temas, metal parçalarını gerilim altına alabilir ve elektrik çarpmasına neden olabilir.
k) Şebeke kablosunu dönen uygulama takımlarından uzak tutun. Cihaz üzerindeki hakimiyetinizi kaybettiğinizde, şebeke kablosu kesilerek ayrılabilir veya dolanabilir ve eliniz veya kolunuz dönen uygulama takımına temas edebilir.

1) Elektrikli aleti, uygulama takımı tamamen durmadığı sürece kesinlikle elinizden bırakmayın. Dönen uygulama takımı elektrikli aletin bırakılacağı yere temas edebilir ve bunun sonucunda elektrikli alet üzerindeki hakimiyetinizi kaybedebilirsiniz.
m) Elektrikli aleti taşıdidniz sırasında çalışır durumda bırakmayın. Kıyafetiniz, dönen uygulama takımı ile temas halinde dolanabilir ve uygulama aleti bedenini-ze saplanabilir.
n) Elektrikli aletinizin havalandırma aralıklarını düzenli olarak temizleyin. Motor fanı gövdenin içine toz çeker ve aşırı miktarda metal tozu birikimi elektrik tehlikelerine yol açabilir.
o) Elektrikli aleti yanıcı malzemelerin yakınında kullanmayın. Kivilcımlar bu malzemeleri tutuşturabilir.
p) Sivi soğutma maddesi sevk eden uygulama takim-ları kullanmayın. Su veya başka sıvı soğutma mad-delerinin kullanılması elektrik çarpmasına yol açabilir.

Geri tepme ve ilgili güvenlik uyarıları

Geri tepme, örneğin taşlama diski, taşlama tablası gibi dönen uygulama parçasının takılması veya bloke olması sonucunda ani tepkidir; Uygulama takımının takılması veya bloke olması, dönen uygulama takımının ani bir şekilde durmasına yol açar. Böylece hakimiyet kurulmamış elektrikli alet engelleme noktasında uygulama takımının dönme yönünün tersinde hızlanır.

Örneğin bir taşlama diski iş parçasında takıldığında veya bloke olduğunda, iş parçasına daldırılan taşlama diskinin kenarı takılabilir ve böylece taşlama diski kırılabilir veya bir geri tepmeye yol açabilir. Bu durumda taşlama diski, diskin blokaj yerindeki dönme yönüne bağlı olarak kullanıcı kişiye doğru hareket eder veya kullanıcı kişiden uzaklaşır. Bu sırada taşlama diskleri kırılabilir.

Geri tepme, elektrikli aletin yanlış veya hatalı kullanımının bir sonucudur. Geri tepme, aşağıdakiçiler gibi uygun tedbirler ile önlenebilir.

a) Elektrikli aleti her zaman sıkıca tutun ve bedeninizi ve kollarınızı, geri tepme kuvvetlerini karşılayabilecek konuma getirin. Eğer mevcutsa, ilk çalıştırmada geri tepme kuvvetleri veya tepki momentleri üzerinde mümkün olan en iyi kontrolü sağlayabilmek için her zaman ilave erişimi kullanın. Kullanıcı kişi, uygun önleyici tedbirler alarak geri tepme kuvvetlerini ve tepki kuvvetlerini kolaylıkla karşılayabilir.
b) Elinizi asla dönen uygulama takımlarının yakınına getirmeyin. Uygulama aleti geri tepme sırasında elini-zin üzerinden hareket edebilir.
c) Bedeninizi, elektrikli aletin geri tepme sırasında hareket ettiği alandan uzak tutun. Geri tepme, elektrikli aleti engelleme noktasındaki taşlama diskinin hareketinin tersi yönünde hareket ettirir.
d) Köşeler, keskin kenarlar vs. bölgelerinde oldukça dikkatli bir şekilde çalışın. Uygulama takımlarının iş parçasında geri tepmesini ve sıkışmasını önleyin. Dönen uygulama takımı, köşelerde, keskin kenarlarda eğilir ve geri teptiğinde sıkışabilir. Bu durumda cihazda hakimiyet kaybına veya geri tepmeye yol açar.
e) Zincirli veya dişli daire testere biçağı kullanmayın. Bu tür uygulama takımları, sıkça bir geri tepmeye ve elektrikli alet üzerindeki hakimiyetin kaybolmasına yol açar.

Taşlama veya zımparalama ve ayırarak kesme işlemleri için özel güvenlik uyarıları

a) Sadece elektrikli aletiniz için kullanılmasına müsa- ade edilen taşlama gövdesini ve bu taşlama göv- deleri için tasarlanmış koruyucu başlığı kullanın. Elektrikli el aleti için öngörülmeyen taşlama gövdeleri yeterince korunamaz ve güvenli değildir.
b) Ofset taşlama diskleri, taşlama yüzeyleri koruyucu kapağın kenar seviyesinin üzerine çıkmayacak şekilde monte edilmelidir. Koruyucu başlığın kenar seviyesinin üzerine taşan, yanlış monte edilmiş bir taşlama diski yeterince korunamaz.
c) Koruyucu başlık elektrikli el aletine güvenli bir şekilde takılmalı ve maksimum güvenlik için taşlama gövdesinin mümkün olan en küçük kısmı operatöre açık olacak şekilde ayarlanmalıdır. Koruyucu başlık, operatörü parçalardan, taşlama gövdesi ile kazara temastan ve giysileri tutuşturabilecek kıvılcımlardan korumaya yardımcı olur.
d) Taşlama gövdeleri sadece önerilen kullanım seçenekleri için kullanılmalıdır. Örneğin: Ayırma diskinin yan yüzeyi ile kesinlikle taşlama veya zımparalama yapmayın. Ayırma diskleri, diskin kenarı ile malzemelerin ayrılması için tasarlanmıştır. Bu taşlama gövdesine yandan kuvvet uygulandığında disk kırılabilir.
e) Her zaman, tarafından seçilen taşlama diski için doğru boyuttaki ve biçimdeki hasarsız germe flanışlarını kullanın. Uygun flanışlar taşlama diskini destekler ve böylece taşlama diskinin kırılma tehlikesini azaltır. Ayırma diskleri için flanışlar, diğer taşlama diskleri için flanışlardan farklı olabilir.
f) Daha büyük elektrikli aletlerin aşınmış taşlama disklerini kullanmayın. Daha büyük elektrikli aletler için taşlama diskleri, daha küçük elektrikli aletlerin yüksek devir sayıları için tasarlanmamıştır ve kırılabilir.

Ayırma taşlaması için diğer özel güvenlik talimatları

a) Ayırma diskinin bloke olmasını veya aşırı yüksek baskı basıncını önleyin. Aşırı derin kesimler uygulamayın. Ayırma diskine aşırı yüklenme, ayırma diskinin daha fazla zorlanmasına ve takılma veya blokaj olma olasılığının artmasına ve böylece bir geri tepme veya taşlama gövdesi kırılması olasılığının artmasına yol açmaktadır.
b) Dönen ayırma diski bölgesinin önünde veya arkasında bulundurmayın. İş parçasında bulunan ayırma diski üzerindeki hakimiyeti kaybettiğinizde, üzerindeki diskin döndüğü elektrikli aletin geri tepmesi sonucunda alet doğrudan size doğru savrulabilir.
c) Ayırma diski sıkıştığında veya çalışmanıza ara verdiginizde, cihazı kapatın ve disk tamamen durana kadar cihazı kımıldatmadan sabit tutun. Dönen ayırma diskini kesim sırasında kesinlikle dışarı çekmeyin; aksi takdirde geri tepme meydana gelebilir. Sıkışma sebebini nedenini tespit edin ve giderin.
d) Elektrikli aleti, iş parçasında bulunduğu sürece tekrar çalıştırmayın. Kesim işlemine dikkatle devam etmeye başlamadan önce ayırma diskinin tam devir sayısına ulaşmasını bekleyin. Aksi takdirde disk takılabilir, iş parçasından dışarı fırlayabilir veya geri tepme meydana gelebilir.

e) Sıkışan ayırma diski nedeniyle geri tepme riskini en aza indirgemek için plakaları veya büyük iş parçalarını destekleyin. Büyük iş parçaları kendi ağırlıkları nedeniyle bel verebilir. İş parçası, hem ayırma diski yakınında hem de kenar kısmında olmak üzere diskin her iki tarafından desteklenmelidir.
f) Özellikle mevcut duvarlara veya başka içeriye bakılamayan alanlara yapılan "daldırmalı kesimlerde" özellikle dikkat edin. Daldırılan ayırma diski kesim işlemi sırasında gaz veya su borularında, elektrik hatlarında veya başka nesnelerde bir geri tepmeye yol açabilir.

Artik riskler

Ürün, en son teknolojiye göre ve geçerli güvenlik kuralları dikkate alınarak üretilmiştir. Ancak yine de çalışma sırasında artık riskler oluşabilir.

• Öngörülen kulaklığın kullanılmaması durumunda işitme hasarı.
• Artık riskler, "Güvenlik uyarıları" ve "Talimatlara uygun kullanım" bölümleri ve de kullanım kılavuzun tamamı dikkate alındığında en aza indirgenebilir.
• Bu kullanım kılavuzunda önerilen ürünü kullanın. Bu şekilde ürününüzün en iyi performansı elde edersiniz.
• Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen artık riskler mevcut olabilir.

iKAZ

Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

iKAZ

Uzun süreli işlerde operatörün ellerindeki titreşimler nedeniyle dolaşım bozuklukları (beyaz parmak sendromu) meydana gelebilir.

Beyaz parmak sendromu parmak ve ayak parmaklarında küçük damarların kramp gibi kasılmasına neden olan bir damar hastalığıdır. Etkilenen bölgelere yeterli sevi yede kan ulaşmaz ve bu nedenle aşırı beyaz görünür. Dolaşımı olumsuz etkilenmiş kişilerde (örn. sigara kullananlar, diyabet hastaları) titreşimli ürünlerin sık kullanımı sinirlere hasar verebilir.

Sıra dışı etkiler hissetmeniz durumunda derhal işinizi sonlandırın ve bir hekime başvurun.

DIKKAT

Ürün, 20V IXES serisinin bir parçasıdır ve sadece bu serideki şarj edilebilir akülerle çalıştırılabilir. Aküler sa- dece bu seriye ait şarj cihazları ile şarj edilebilir. Lütfen üreticinin talimatlarına uyun.

iKAZ

20V IXES serisi akünüzün ve şarj cihazınızın kullanım kılavuzunda verilen güvenlik talimatlarına ve şarj ve doğru kullanımla ilgili notlara uyun. Şarj işleminin ayrıntılı bir açıklamasını ve daha fazla bilgiyi bu ayrı kullanım kılavuzunda bulabilirsiniz.

6 Teknik veriler

Anma gerilimi 20 V
Devir sayısı n_0	3000 – 10000 dak ^-1
Disk ölçüsü ∅ 125 mm
Dişli ölçüsü M14
Ağırlık (aküsüz) 1,60 kg

Teknik değişiklik yapma hakkı saklıdır!

Gürültü ve titreşim

iKAZ

Gürültü, sağlığınızı son derece olumsuz etkileyebilir. Makine gürültüsü 85 dB'yi aşarsa, siz ve çevredeki insanlar uygun koruyucu kulaklık takmalısınız.

Gürültü ve titreşim değerleri EN 62841-1 uyarınca tespit edilmiştir.

Karakteristik ses değerleri

Ses basıncı L_pA	83 dB
Ölçüm hatası K 3 dB
Ses gücü L_wA	94 dB
Ölçüm hatası K 3 dB

Titreşim özellikleri (el-kol titreşimi)

Yüzey taşlaması
Ana tutamak titreşimi ah	2,698 m/s ^2
Ölçüm hatası K 1,5 m/s	^2
Ek tutamak titreşimi ah	3,284 m/s ^2
Ölçüm hatası K 1,5 m/s	^2

Belirtilen titreşim toplam değeri ve belirtilen ses emisyon değeri, standart hale getirilmiş bir kontrol yöntemine göre ölçülmüştür ve bir elektrikli aletin bir başkasıyla karşılaştırılması için kullanılabilir.

Belirtilen titreşim toplam değeri ve belirtilen ses emisyon değeri, ses yükünün önceden öngörülmesi için de kullanı-labilir.

! iKAZ

Ses emisyonları ve titreşim emisyonu değeri, elektrikli aletin kullanım türü ve şekline ve kullanılan iş parçasının türüne bağlı olarak, elektrikli aletin mevcut kullanımı sırasında belirtilen değerlerden farklı olabilir.

Ses yükünü mümkün olduğunca düşük tutmaya çalışın. Örnek önlemler: Çalışma saatinin sınırlanması. Bu sıra-da işletim çevriminin tüm oranları dikkate alınmalıdır (örn. elektrikli aletin kapatıldığı ve açık olduğu ancak yüksüz çalıştığı süreler).

7 Ambalajdan çıkarma

! iKAZ

Ürün ve ambalaj malzemeleri, çocuklar için uygun değildir!

Çocuklar; plastik torbalar, folyolar ve küçük parçalar ile oynamamalıdır! Yutma ve boğulma tehlikes söz konusudur!

• Ambalajı açın ve ürünü dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Ürün ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin. Olası hasarları, ürünü teslim eden taşıma şirketine derhal bildirin. Daha sonra yapılan şikayetler kabul edilmemektedir.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.
• Kullanımdan önce kullanım kılavuzunu okuyarak ürün hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçalarını bayinizden temin edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile ürünün tip ve yapım yılınız belirtin.

8 İşletime almadan önce

! iKAZ

Yaralanma tehlikesi!

Elektrikli alet üzerinde herhangi bir çalışma yapmadan önce (örn. bakım, alet değişimi vb.) ve elektrikli aleti taşırken ve depolarken aküyü çıkarın. Açma/kapama şalterinin istem dışı açılması durumunda yaralanma tehlikesi mevcuttur.

8.1 İlave tutamağın (3) takılması/sökülmesi (Res. 1+8)

DİKKAT

Ürünü yalnızca ek tutamak takılıyken kullanın.

Ek tutamağın takılması

Bilgi:

Ek tutamak ürün kafasının soluna, sağına veya üstüne vi-dalanabilir.

1. Ek tutamağı (3) saat yönünde çevirerek sıkın.

1. Ek tutamağı (3) saat yönünün tersine çevirerek üründen çıkarın.

8.2 Akünün (18) akü tutucusuna (19) takılması/çıkarılması (Res. 1, 7)

Akünün takılması

1. Aküyü (18) akü tutucusunun (19) içine itin. Akü (18) duyulabilir bir şekilde yerine oturur.

Akünün çıkarılması

1. Akünün (18) kilit açma tuşuna (17) basın ve akü tutucusundan (19) dışarı çekin.

8.3 Kesim için koruyucu başlığın (16) takılması (Res. 6)

DIKKAT

Yapıştırılmış taşlama maddeleriyle kesim yaparken her zaman ayırma sırasında koruyucu başlığı kullanın.

1. Ürünü kapatın ve aküyü 8.2altında açıklandığı gibi çıkarın.
2. Koruyucu başlığı (16) yerine oturana kadar koruyucu başlığın (4) üzerine kaydırın.
3. Sökerken, koruyucu başlığı (16) hafifçe öne doğru çekerek serbest bırakmalısınız.

8.4 Koruyucu başlığın (4) ayarlanması (Res. 2, 5)

! iKAZ

Açılı taşlama makinesini her zaman koruyucu başlık takılı olarak kullanın. Koruyucu Başlık açılı taşlama makinesine sıkıca takılmalıdır. Maksimum güvenlik sağlanacak şekilde ayarlayın, yani taşlama diskinin mümkün olan en küçük kısmı operatöre doğru açık olmalıdır. Koruyucu başlık, kullanıcı kişiyi taşlama diskinin parçalarına ve kazara temasına karşı koruyacaktır.

! iKAZ

Koruyucu başlığın en azından ek tutamakla aynı açıda monte edildiğinden emin olun. Aksi takdirde taşlama veya ayırma diskinin üzerinde kendinizi yaralayabilirsiniz.

1. Koruyucu başlığı (4) gerekli konuma (çalışma konumu) çevirin. Koruyucu başlığın (4), koruyucu başlık sabitlemesi (13) koruyucu başlığın (4) 5 çıkıntısından (14) birinin üzerinde olacak Res.de konumlandırıldığından emin olun (Res. 2).

DİKKAT

Koruyucu başlık sabitlemesinin ilgili çıkıntıya sıkıca oturduğundan emin olun.

8.5 Kaba işleme/ayırma diskinin takılması/değiştirilmesi

DİKKAT

Ayırma/kaba işleme disklerini değiştirirken daima koru-yucu eldiven kullanın.

– Ayırma/kaba işleme disklerinin boyutlarını dikkate alın.
– Delik çapı, montaj flanşına boşluksuz olarak uymalıdır.
– Redüktör veya adaptör kullanmayın.

Bilgi:

Mutlaka sadece kirden arındırılmış diskler kullanın.

iKAZ

Yaralanma tehlikesi!

Mil sabitleme tuşunu sadece tutucu mil hareketsiz durumdayken çalıştırın.

1. Dişli kutusunu kilitlemek için mil sabitleme tuşuna (5) basın.
2. İki delikli montaj anahtarını (10) kullanarak germe somununu (7) gevşetin.
3. Kaba işleme veya ayırma diskini, etiketli tarafı ürüne bakacak şekilde montaj flanşına (8) yerleştirin.
4. Ardından germe somununu (7), yükseltilmiş tarafı yukarı bakacak şekilde tutucu mile (9) geri yerleştirin.

8.5.1 İnce taşlama diskleri için (Res. 3, 4)

Bilgi:

Germe somununun bileziği, ince bir taşlama diskinin güvenli bir şekilde gerdirilmesi için yukarı doğru bakar.

1. Dişli kutusunu kilitlemek için mil sabitleme tuşuna (5) basın.
2. Germe somununu (7) iki delikli montaj anahtarını (10) kullanarak tekrar sıkın.

8.5.2 Kalın taşlama diskleri için (Res. 3, 4)

* = Teslimat kapsamında değil!

Bilgi:

Germe somununun bileziği aşağı doğru bakar, böylece taşlama diski tutucu miline güvenli bir şekilde takılabilir.

1. Dişli kutusunu kilitlemek için mil sabitleme tuşuna (5) basın.
2. Germe somununu (7) iki delikli montaj anahtarını (10) kullanarak saat yönünde sıkın.

Bilgi:

Değiştirme işleminden sonra disk düzensiz çalışırsa veya titreşirse, derhal değiştirilmelidir.

• Güvenli tarafta olmak için diski değiştirdikten sonra ürünü 60 saniye boyunca maksimum hızda çalıştırın. Olağan dışı seslere ve kıvılcımlara karşı dikkatli olun.
• Tüm sabitleme parçalarının doğru takıldığını kontrol edin.
• Ayırma veya kaba işleme diskleri* (ayrıca elmas kesme diskleri*) üzerindeki dönüş yönü okunun (varsa) ve ürünün dönüş yönünün (ürün kafasındaki dönüş yönü oku) aynı olduğundan emin olun.

9 Kullanım

iKAZ

Yaralanma tehlikesi!

Elektrikli alet üzerinde herhangi bir çalışma yapmadan önce (örn. bakım, alet değişimi vb.) ve elektrikli aleti taşırken ve depolarken aküyü çıkarın. Açma/kapama şalterinin istem dışı açılması durumunda yaralanma tehlikesi mevcuttur.

DİKKAT

Çalışma sırasında ortam sıcaklığının 50 °C'yi aşmadığından ve -20 °C'nin altına düşmediğinden emin olun.

DİKKAT

Ürün, 20V IXES serisinin bir parçasıdır ve sadece bu serideki şarj edilebilir akülerle çalıştırılabilir. Aküler sa- dece bu seriye ait şarj cihazları ile şarj edilebilir. Lütfen üreticinin talimatlarına uyun.

9.1 Açma/kapama şalteri (1) (Res. 1)

DİKKAT

Takımı kullanmadan önce, tüm sabitleme parçalarının doğru takıldığını kontrol edin.

Bilgi:

Malzemeyle temas etmeden önce her zaman açılı taşlama makinesini çalıştırın ve ancak o zaman ürünü iş parçasına yönlendirin.

Bilgi:

Ürün aşırı yük nedeniyle bloke olur ve kapanırsa, bloke nedeni ortadan kalkar kalkmaz otomatik olarak yeniden başlar (otomatik başlatma işlevi).

Açma

1. Ürünü açma/kapama şalteri (1) üzerinden açın.
2. Ürünü başlatmak için başlatma/durdurma şalterine (2) basın.

DİKKAT

Çalışmadan sonra ürünü daima kapatın ve ürünü yere koymadan önce taşlama diskinin tamamen durmasını bekleyin.

Kapatma

1. Kapatmak için açma/kapama şalterine (1) basın.
2. Ürünü başlatma/durdurma şalteri (2) üzerinden de kapatabilirsiniz.

9.2 Devir sayısının ayarlanması

Bilgi:

Hız, çalışma sırasında da değiştirilebilir.

1 = en düşük devir sayısı, örn. yüzey işleme: Taşla-ma, polisaj

6 = en yüksek devir sayısı, örn. ayırma taşlaması

- Ayarlanan devir sayısı seviyesi devir sayısı ön seçiminin (6) altında gösterilir.

1. Ürünü açma/kapama şalteri (1) üzerinden açın.
2. Devir sayısı ön seçimi (6) tuşuna basarak devir sayısını önceden seçebilirsiniz.
3. Ayarı kaydetmek için açma/kapama şalterine (1) tekrar basın.
4. Ürünü başlatmak için 9.1 altında açıklandığı gibi hareket edin.

Bilgi:

Devir sayısı ön seçimi tuşu (6) ile devir sayısını işletim sırasında değiştirebilirsiniz.

Hızı pratik testler yaparak belirlemenizi tavsiye ederiz.

Çalışırken mantıklı olan devir sayısı, ürünle gerçekleştirdiğiniz görevlere bağlıdır.

Ayırma taşlaması için yüksek devir sayısı kullanmak genellikle sorun değildir. Yüzeyleri taşlarken veya parlatırken düşük hız daha iyidir.

10 Çalışma bilgileri

Bilgi:

Taşlama gövdeleri sadece önerilen kullanım seçenekleri için kullanılmalıdır. Aksi takdirde kırılabilir, hasar görebilir ve yaralanmaya neden olabilir.

Ürün çalışma sırasında düşerse taşlama diskini HER ZA-MAN değiştirin.

Bir taşlama veya AYIRMA diski ASLA iş parçasına vurulmamalı veya çarpılmamalıdır.

Özellikle köşelerde, keskin kenarlarda vb. çalışırken, taşlama diskinin atlamadığından veya sıkışmadığından emin olun. Bu, kontrol kaybına ve geri tepmelere neden olabilir.

Takımı ASLA ahşap kesme veya diğer testere biçakları ile kullanmayın. Bu tür testere biçakları, taşlama makinesinde kullanıldığında sık sık geri tepmeye ve kontrol kaybına neden olarak yaralanmalara yol açabilir.

Kaba taşlama

iKAZ

Ayırma disklerini asla kaba işleme için kullanmayın!

• Açılı taşlama makinesini iş parçası üzerinde orta baskıyla ileri geri hareket ettirin.
• Yumuşak malzeme için, kaba taşlama diskini iş parçası üzerinde düz bir açıyla, sert malzeme için biraz daha dik bir açıyla yönlendirin.

Ayırma taşlaması

! iKAZ

Kaba işleme disklerini asla ayırma için kullanmayın!

- Sadece 80 m/s'den az olmayan çevresel hız için o-naylanmış, test edilmiş elyaf takviyeli ayırma veya taşlama diskleri kullanın.

DİKKAT

Taşlama takımı kapatıldıktan sonra çalışmaya devam eder. Yanlara doğru bastırarak yavaşlatmayın.

• İş parçasını sabitleyin. İş parçasını sıkıca tutmak için sıkıştırma cihazları/mengeneler kullanın. Bu nedenle elle tutulduğundan daha güvenli bir şekilde tutulur.
• Ürünü yere koymadan önce daima kapatın ve ürün durana kadar bekleyin.
• Ürünü sadece kuru kesme veya kuru taşlama için kullanın.
• Ürün üzerindeki tüm çalışmalar için ek tutamak ta-kılmalıdır.
• Asbest içeren materyal işlenmemelidir. Asbest kanserojen olarak geçerlidir.

Doğru davranış şu şekildedir:

TEHLİKE

Ürünü her zaman ters yönde iş parçasının içinden geçirin!

Ters yönde hareket ederken geri tepme tehlikesi mevcuttur. Ürün kesimin dışına bastırılabilir.

• Açıldığında ürünü daima iş parçasına doğru yönlendirin. İşlemden sonra ürünü iş parçasından kaldırın ve ancak o zaman kapatın.
• Ürünü çalışmalar sırasında daima iki elle sıkıca tutun. Güvenli bir duruş sağlayın.
• En iyi taşlama etkisi için ürünü iş parçası üzerinde 15° ila 30°lik bir açıyla (taşlama diski ile iş parçası arasında) eşit bir şekilde ileri geri hareket ettirin.
• Eğimli yüzeylerde çalışırken, ürün iş parçasına büyük bir kuvvetle bastırılmamalıdır. Hız aniden düşerse, güvenli ve etkili bir şekilde çalışmak için baskı kuvvetini azaltmanız gerekir. Ürün ani bir şekilde tamamen frenlendiğinde veya bloke olduğunda, ürün hemen kapatılmalıdır.
• Ayırma: Orta bir ilerleme hızında çalışın ve ayırma diskini eğmeyin.
• Kaba işleme ve ayırma diskleri çalışırken çok isinir - dokunmadan önce tamamen soğumalarını bekle- yin.
• Ürünü asla başka bir amaç için kullanmayın.
• Aküyü ürüne takmadan önce her zaman ürünün kapalı olduğundan emin olun.
• Tehlike durumunda, ürünü derhal kapatın ve akü çıkarın. Ürünün kolayca erişilebilir olduğundan ve acil bir durumda kolayca ulaşılabileceğinden emin olun.
• Çalışma molaları sırasında, ürün üzerinde tüm çalışmalardan önce ve kullanılmadığında aküyü çıkarın. Ürün daima temiz, kuru ve yağdan ya da yağlama greslerinden arınmış olmalıdır.
• Daima dikkatli olun! Her zaman ne yaptığınıza dikkat edin ve her zaman mantıklı bir şekilde ilerleyin. Konsantre olamıyorsanız veya kendinizi iyi hissetmi-yorsanız ürünü asla kullanmayın.

11 Temizlik ve bakım

iKAZ

Bu kullanım kılavuzunda açıklanmayan onarım ve bakım işlemlerini uzman bir atölyeye yaptırın. Sadece orijinal yedek parçalar kullanın.

Kaza tehlikesi mevcuttur! Bakım ve temizlik çalışmalarını daima akü çıkarılmış haldeyken gerçekleştirilirin.

Yaralanma tehlikesi söz konusudur! Tüm bakım ve temizlik işlemlerinden önce ürünü soğumaya bırakın. Motor elemanları sıcak.

Yaralanma ve yanma tehlikesi mevcuttur!

Ürün beklenmedik şekilde çalışabilir ve bundan dolay yaralanmaya neden olabilir.

- Aküyü çıkarın.

– Ürünün soğumasını bekleyin.

– Uygulama takımını çıkartın.

11.1 Temizlik

1. Koruma tertibatlarını, hava deliklerini ve motor gövdesini tozdan ve kirden mümkün olduğu kadar temiz tutun. Ürünü temiz bir bezle* silin veya düşük basınçta basınçlı hava* üfleyin. Ürünü her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.
2. Havalandırma açıklıkları her zaman açık olmalıdır.
3. Temizlik ya da çözelti maddesi kullanmayın; bunlar ü- rünün plastik parçalarına zarar verebilir. Ürünün içine su girmediğinden emin olun.

11.2 Bakım

Ürün bakım gerektirmez.

12 Depolama

1. Uzun süreli depolamadan önce (örn. kişi geçirme) a-küyü üründen çıkarın.
2. Ürünü temizleyin ve hasar bakımından kontrol edin.
3. Aküyü kısmen şarj edilmiş durumda saklayın.
4. Depolama sırasında her üç ayda bir akünün şarj durumunu kontrol edin.

Ürünü ve aksesuarlarını karanlık, kuru ve buzlanmayan ve çocukların erişemeyeceği bir yerde muhafaza edin.

Optimum saklama sıcaklığı 5 °C ile 30 °C arasındadır. Ürünü orijinal ambalajında saklayın.

Toz ve ıslaklığa karşı korumak için ürünün üzerini kapatın. Kullanım kılavuzunu ürünün yanında muhafaza edin.

13 Onarım ve yedek parça siparişi

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

DİKKAT

Ürün Sorumluluğu Kanununa uyarınca uygun olmayan onarım veya orijinal olmayan parça kullanımından kaynaklanan hasarlardan sorumlu değiliz.

Müşteri hizmetlerine veya yetkili bir uzmana başvurun. Bu aksesuar parçaları için de geçerlidir.

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

13.1 Yedek parça siparişi

Yedek parça siparişinde şu bilgiler verilmelidir:

• Model tanımı
• Ürün numarası
• Tip etiketinin verileri

Yedek parçalar / Aksesuar

Akü SBP2.0 ürün no.: 7909201708
Akü SBP4.0 ürün no.: 7909201709
Şarj cihazı SBC2.4A ürün no.: 7909201710
Şarj cihazı SBC4.5A ürün no.: 7909201711
Şarj cihazı SDBC2.4A ürün no.: 7909201712
Şarj cihazı SDBC4.5A ürün no.: 7909201713
StarterKit SBSK2.0 ürün no: 7909201720
StarterKit SBSK4.0 ürün no: 7909201721

14 İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüştürülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

• Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.
• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.
• Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!
• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.

• Elektrikli ve elektronik eski cihazlar aşağıdaki yerlere ücretsiz olarak teslim edilebilir:

• Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri)

• Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).

– Cihaz başına, kenar uzunluğu maksimum 25 santi-metre olan yaklaşık üç eski elektronik cihazı, öncesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.
- Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

• Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.
• Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

Lityum-iyon aküler hakkında notlar

Cihazı atmadan önce aküyü çıkarın!

• Akü evsel atıklara, ateşe (patlama tehlikesi) veya suya atmayın. Hasarlı aküler, zehirli buharlar veya sıvılar sızarsa çevreye ve sağlığınıza zarar verebilir.
• Bozuk veya bitmiş aküler 2023/1542/EG direktifi uyarınca geri dönüşüme aktarılmalıdır.
• Cihazı ve şarj cihazını bir geri dönüşüm merkezine götürün. Kullanılan plastik ve metal parçalar türlerine göre ayrılabilir ve bu şekilde geri dönüştürülebilir.
• Aküleri deşarj olmuş durumda tasfiye edin. Kısa devrelere karşı korumak için kutupları yapışkan bantla kapatmanızı öneririz. Aküyü açmayın.
• Aküleri yerel yönetmeliklere uygun olarak tasfiye edin. Şarj edilebilir aküleri, çevre dostu bir şekilde geri dönüştürülebilecekleri bir atık akü toplama noktasına atın. Bu konuda yerel atık imha şirketinize danışın.

15 Arıza giderme

Arıza Olası sebep Yardım

Ürün başlatlamıyor. Akü gücü çok zayıf. Aküyü şarj edin.
Akü doğru şekilde takılmamış. Aküyü	akü tutucusunun içine itin. Akü duyulabilir bir şekilde yerine oturur.

16 AB uygunluk beyani

Orijinal uygunluk beyanının çevirisi

Üretici:

Scheppach GmbH

Burada açıklanan ürünün geçerli yönetmeliklere ve standartlara uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ediyoruz.

Marka: SCHEPPACH

Ürün adı: AKÜLÜ AÇILI TAŞLAMA

MAKİNESİ

BC-AG125-X

5909235900

Ürün no.

AB yönetmeliği:

2014/30/AB, 2006/42/AT, 2011/65/AB*

* İşbu uygunluk beyanının düzenlendiği yukarıda adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

Uygulanan standartlar:

EN 62841-1:2015/A11:2022;

Yetkili dokümantasyon temsilcisi:

Andreas Pecher

Günzburger Str. 69

D-89335 Ichenhausen
