Produkttype	Skæremaskine (fliser/betonblokke)
Mærke	Scheppach
Model	HSM3500
Mål (L x B x H)	1150 x 520 x 1210 mm
Vægt	72 kg
Strømforsyning	230 V~ / 50 Hz
Effektforbrug	2200 W
Driftstilstand	S6 40% (intermitterende drift)
Isolationsklasse	B
Beskyttelsesklasse	IP54
Diamantskæreskive	Diameter 360 mm, boring 25,4 mm
Tomgangshastighed	2800 o/min
Maks. skærelængde	700 mm
Maks. skærehøjde ved 90°	110 mm
Maks. skærehøjde ved 45°	72 mm
Skærebord	535 x 430 mm
Hovedfunktioner	Vådskæring, rullevogn, vinkelanslag 0°-45°, hoveddrejning, fast/variabel dybde
Vedligeholdelse og rengøring	Tøm vandet efter brug, rengør tank og pumpe, smør bevægelige dele
Sikkerhed	PRCD (fejlstrømsafbryder <30 mA), klingeafskærmning, nødstop, handsker, briller, maske
Reservedele og reparationsmuligheder	Diamantskæreskiver, kulbørster, føringer; reparation af autoriseret elektriker
Generelle oplysninger	Kun til husholdningsbrug, ikke professionelt; brugsanvisning 396 sider

Ofte stillede spørgsmål - HSM3500 SCHEPPACH

Hvilken type materialer kan skæres med HSM3500?

Scheppach HSM3500 er udelukkende designet til skæring af fliser og betonblokke op til 110 mm højde. Det er forbudt at skære i træ eller metal.

Hvordan udskifter jeg diamantskæreskiven?

Tag stikket ud af maskinen, lås skærehovedet op, fjern beskyttelsesdækslet (de 4 skruer), hold akslen med en unbrakonøgle, skru spændemøtrikken af (venstregevind), fjern den gamle skive, rengør overfladerne, montér den nye skive i overensstemmelse med rotationsretningen, skru møtrikken på og monter dækslet igen.

Kan maskinen køre tør?

Nej, HSM3500 er designet til vådskæring. Diamantskæreskiven skal altid køles af vandet fra pumpen. Udfør aldrig tørskæring.

Hvad gør jeg, hvis vandpumpen ikke fungerer?

Stop straks maskinen. Tag stikket ud, rengør pumpen og tanken. Kontrollér, at pumpen stadig er nedsænket. Genstart efter 5-10 minutter. Hvis problemet fortsætter, kontakt en specialist.

Hvilket beskyttelsesudstyr skal jeg bære?

Bær altid sikkerhedsbriller, en støvmaske, beskyttelseshandsker og høreværn (hvis støjen overstiger 80 dB). Brug skridsikre sko.

Hvordan justerer jeg skæredybden?

For fast dybde: løsn stjerneskruen (e) på skærehovedet, sænk armen til den ønskede position, stram derefter skruen (f). For variabel dybde: lad skruen (e) være løs og sænk hovedet under skæringen.

Hvad gør fejlstrømsafbryderen (PRCD)?

PRCD beskytter mod elektrisk stød ved at afbryde strømmen, hvis der detekteres en fejlstrøm >30 mA. Test den før hver brug ved at trykke på den røde knap; den skal udløses. Genindkobl med Reset-knappen.

Hvad er den nødvendige spænding og frekvens?

Apparatet fungerer på en stikkontakt 230 V~ / 50 Hz med beskyttelsesleder (3 ledere). Brug en forlængerledning med et tværsnit på mindst 1,5 mm².

Hvordan rengør jeg maskinen efter brug?

Tag stikket ud. Tøm vandet fra tanken ved at fjerne proppen. Rengør tanken og pumpen med rent vand. Tør overfladerne af med en klud. Smør bevægelige dele om nødvendigt.

Hvad er de maksimale skæremål?

Maksimal skærelængde: 700 mm. Maksimal skærehøjde ved 90°: 110 mm; ved 45°: 72 mm.

BRUGSANVISNING HSM3500 SCHEPPACH

5. Säkerhetsanvisningar

1. Förlängningskabel utomhus

15. Elektrisk anslutning

Säkerhetsanvisningar!

Forklaring til symbolerne på maskinen

Symbolerne i denne brugsanvisning skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.

	Læs og overhold brugsanvisningen og sikkerhedsforskrifterne før ibrugtagning!
	Brug beskyttelseshandsker!
	Benyt øjenværn!
	Brug høreværn!
	Benyt støvværn!
	Undlad at række hånden ind i den kørende skæreskive!
⚠ PAS PÅ!	I denne brugsanvisning er de steder, der vedrører sikkerheden, forsynet med dette symbol.
	Produktet opfylder gældende EU-direktiver.
	Produktet opfylder gældende serbiske direktiver.

1. Indledning 282
2. Beskrivelse af maskinen.... 282
3. Leveringsomfang 282
4. Tilsigtet brug 282
5. Sikkerhedsforskrifter 283
6. Tekniske data....287
7. Udpakning....287
8. Før ibrugtagning .... 287
9. Drift 288
10. Montering 288
11. Ibrugtagning....288
12. Betjening/arbejdsanvisninger 289
13. Arbejdsslut 290
14. Transport (fig. 23) 290
15. Elektrisk tilslutning....290
16. Vedligeholdelse 291
17. Ekstra forskrifter for fejlstrømsrelæ (fig. 25).... 291
18. Bortskaffelse og genanvendelse 292
19. Afhjælpning af fejl 293
20. Overensstemmelseserklæring 391

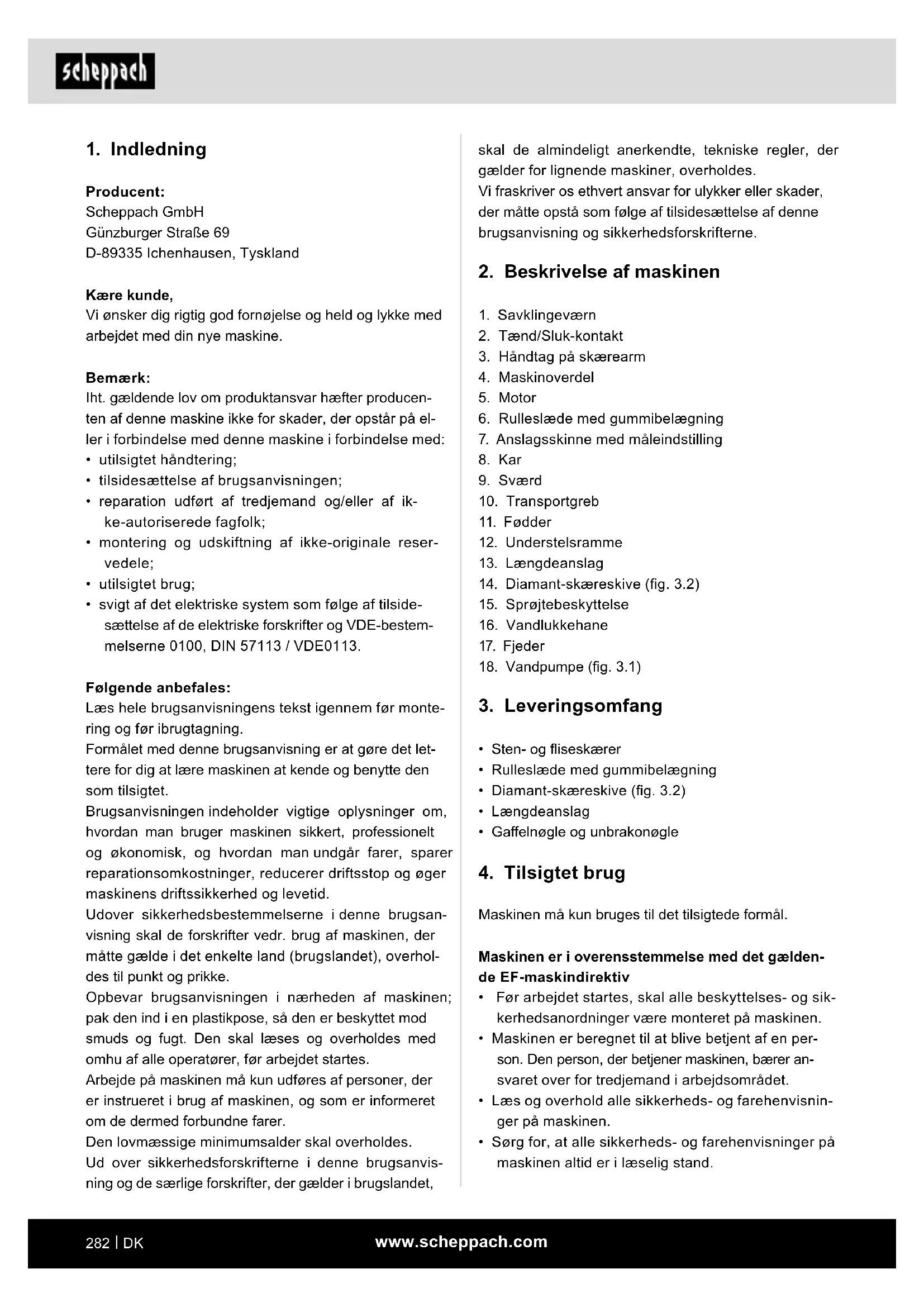

1. Indledning

Producent:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med din nye maskine.

Bemærk:

Iht. gældende lov om produktansvar hæfter producenten af denne maskine ikke for skader, der opstår på eller i forbindelse med denne maskine i forbindelse med:

• utilsigtet håndtering;
• tilsidesættelse af brugsanvisningen;
• reparation udført af tredjemand og/eller af ikke-autoriserede fagfolk;
• montering og udskiftning af ikke-originale reservedele;
• utilsigtet brug;
• svigt af det elektriske system som følge af tilside-sættelse af de elektriske forskrifter og VDE-bestemmelserne 0100, DIN 57113 / VDE0113.

Følgende anbefales:

Læs hele brugsanvisningens tekst igennem før montering og før ibrugtagning.

Formålet med denne brugsanvisning er at gøre det lettere for dig at lære maskinen at kende og benytte den som tilsigtet.

Brugsanvisningen indeholder vigtige oplysninger om, hvordan man bruger maskinen sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger maskinens driftssikkerhed og levetid.

Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af maskinen, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.

Opbevar brugsanvisningen i nærheden af maskinen; pak den ind i en plastikpose, så den er beskyttet mod smuds og fugt. Den skal læses og overholdes med omhu af alle operatører, før arbejdet startes.

Arbejde på maskinen må kun udføres af personer, der er instrueret i brug af maskinen, og som er informeret om de dermed forbundne farer.

Den lovmæssige minimumsalder skal overholdes.

Ud over sikkerhedsforskrifterne i denne brugsanvisning og de særlige forskrifter, der gælder i brugslandet, skal de almindeligt anerkendte, tekniske regler, der gælder for lignende maskiner, overholdes.

Vi fraskriver os ethvert ansvar for ulykker eller skader, der måtte opstå som følge af tilsidesættelse af denne brugsanvisning og sikkerhedsforskrifterne.

2. Beskrivelse af maskinen

1. Savklingeværn
2. Tænd/Sluk-kontakt
3. Håndtag på skæearm
4. Maskinoverdel
5. Motor
6. Rulleslæde med gummibelægning
7. Anslagsskinne med måleindstilling
8. Kar
9. Sværd
10. Transportgreb
11. Fødder
12. Understelsramme
13. Længdeanslag
14. Diamant-skæreskive (fig. 3.2)
15. Sprøjtebeskyttelse
16. Vandlukkehane
17. Fjeder
18. Vandpumpe (fig. 3.1)

3. Leveringsomfang

• Sten- og fliseskærer
• Rulleslæde med gummibelægning
  • Diamant-skæreskive (fig. 3.2)
  • Længdeanslag
  • Gaffelnøgle og unbrakonøgle

4. Tilsigtet brug

Maskinen må kun bruges til det tilsigtede formål.

Maskinen er i overensstemmelse med det gældende EF-maskindirektiv

• Før arbejdet startes, skal alle beskyttelses- og sikkerhedsanordninger være monteret på maskinen.
• Maskinen er beregnet til at blive betjent af en person. Den person, der betjener maskinen, bærer ansvaret over for tredjemand i arbejdsområdet.
• Læs og overhold alle sikkerheds- og farehenvisninger på maskinen.

• Sørg for, at alle sikkerheds- og farehenvisninger på maskinen altid er i læselig stand.

• Maskinen er sammen med det tilbudte værktøj og tilbehør udelukkende konstrueret til afskæring af fli-ser og betonsten med en snithøjde op til 110 mm. Skæring af metal og træ er ikke tilladt.

• De maksimale og minimale mål for de emner, der skal bearbejdes, må ikke over-/underskrides.
• Brug kun maskinen i teknisk fejlfri stand og som til-sigtet, samt sikkerheds- og farebevidst, under iagt-tagelse af brugsanvisningen! Især alle fejlfunktio-ner, der har indflydelse på sikkerheden, skal straks afhjælpes af dig selv (eller af tredjemand)!
• Producentens forskrifter vedrørende sikkerhed, arbejdsmåde og vedligeholdelse samt målene, som en angivet i de tekniske data, skal overholdes.
• De gældende forskrifter om forebyggelse af ulykker og øvrige almindeligt anerkendte sikkerhedstekniske regler skal overholdes.
• Maskinen må kun bruges, vedligeholdes eller repareres af personer, der er fortrolige med dette arbejde og som er informeret om de farer, der kan opstå. Producenten fraskriver sig ansvaret for skader, der skyldes, at der er foretaget ændringer på maskinen på eget initiativ.
• Maskinen må kun bruges med originalt tilbehør og originalt værktøj fra producenten.

Selv om maskinen bruges korrekt, kan bestemte tilbageværende risikofaktorer ikke helt udelukkes. Følgende punkter kan opstå, hvilket skyldes maskinens konstruktion og opbygning:

• Indgreb i den kørende diamant-skæreskive.
• Berøring af diamant-skæreskiven i det ikke-tildæk- kede område.
• Udslyngning af emner og emnedele.
• Udslyngning af en defekt diamantpåsats på skæreskiven.
• Høreskader hvis der ikke bruges høreværn.
• Fare for øjenskader ved manglende anvendelse af øjenværn

Enhver anden form for anvendelse regnes som værende i strid med tilsigtet brug. Producenten fraskriver sig ansvaret for skader, der skyldes en forkert anvendelse; risikoen bæres alene af brugeren.

Vær opmærksom på, at vores udstyr ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis udstyret bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

5. Sikkerhedsforskrifter

Arbejdet med sten- og fliseskæremaskinen kan være farligt, hvis sikre og korrekte arbejdsmetoder ikke følges. Som med alle maskiner er arbejde med produktet forbundet med visse farer. Arbejde med maskinen udført med forsigtighed og respekt reducerer fare for personskade betragteligt. Hvis de normale sikkerhedsforanstaltninger tilsidesættes, kan dette medføre alvorlige personskader. Sikkerhedsudstyr såsom beskyttelsesanordninger, beskyttelsesbriller, støvmasker og høreværn kan reducere risikoen for personskader. Med selv den bedste beskyttelse kan ikke opveje fejlvurdering, skødesløshed eller uagtsomhed. Man skal altid bruge sin sunde fornuft og omhu på værkstedet. Hvis en proces føles farlig, skal man udlade at udføre den. Overvej i stedet en alternativ fremgangsmåde, der føles mere sikker. Tænk på: Din fysiske integritet er dit personlige ansvar. Denne maskine er beregnet til bestemte arbejdsopgaver.

Vi anbefaler på det kraftigste, at man ikke ændrer ma- skinen eller bruger den til anvendelsesformål applika- tioner, som den ikke er designet til. Hvis du er usikker, skal du kontakte din forhandler, før du arbejder med produktet.

Advarsel: Tilsidesættelse af disse forskrifter kan medføre alvorlige personskader.

PAS PÅ! Når der benyttes elværktøjer, skal følgen-de principielle sikkerhedsforanstaltninger overholdes for at beskytte mod elektrisk stød, personskader og brandfare. Læs og følg disse anvisninger, før du bruger maskinen.

1. Hold dit arbejdsområde i orden Uorden i arbejdsområdet skaber ulykkesfare.
2. Tag højde for påvirkninger udefra Udsæt ikke elværktøj for regn. Brug ikke elværktøj i fugtige eller våde omgivelser. Sørg for god belysning. Elværktøj må ikke bruges nærheden af brændbare væsker eller gasser.
3. Beskyt dig mod elektrisk stød Undgå kropskontakt med jordede dele, f.eks. rør, radiatorer, komfurer, køleskabe.
4. Børn skal holdes på afstand! Undlad at lade andre personer røre ved værktøjet eller kabler; sørg for at holde dem på afstand af arbejdsområdet.

5. Dine værktøjer skal opbevares forsvarligt Værktøj, der ikke benyttes, skal opbevares i tørre, aflåste rum utilgængeligt for børn.

6. Undgå at overbelaste dine værktøjer

De arbejde bedre og mere sikkert i det angivne ydelsesområde.

1. Brug det rigtige værktøj

Brug ikke for svage værktøjer eller redskaber til tungt arbejde. Brug ikke værktøj til formål og arbejdsopgaver, de ikke er beregnet til; f.eks. må man ikke bruge håndholdte rundsave til fældning af træer eller afskæring af grene.

1. Brug passende arbejdstøj

Brug ikke løstsiddende tøj eller smykker. Man risikerer at blive viklet ind i bevægelige dele. Til udendørs arbejde anbefales det at bruge gummihandsker og skridsikkert fodtøj. Personer med langt hår skal benytte hårnet.

1. Brug beskyttelsesbriller

Brug ansigtsmaske til støvfrembringende arbejde.

1. Brug ikke kablet utilsigtet

Undlad at bære værktøjet i kablet, og træk ikke i kablet, når stikket skal trækkes ud af stikkontakten. Beskyt kablet mod varme, olie og skarpe kanter.

1. Sikr emnet

Brug spændeanordninger eller en skruestik til at holde emnet fast. Dette er bedre end at holde det med hånden, desuden kan man derved betjene maskinen med begge hænder.

1. Undgå at overstrække dit ståområde

Undgå unormal kropsholdning. Sørg for at stå sikkert, og hold altid ligevægten.

1. Plej dine værktøjer med omhu

Hold værktøjer skarpe og rene for at kunne arbejde godt og sikkert med dem. Følg vedligeholdelsesforskrifterne og anvisningerne vedrørende værktøjsskift. Kontrollér stikket og kablet med jævne mellemrum, og få dem udskiftet af en autoriseret fagmand, hvis de skulle blive beskadiget. Kontrollér forlængerkabler med jævne mellemrum, og erstat dem, hvis de er beskadiget. Hold håndgrebene tørre og fri for olie og fedt.

1. Træk elnetstikket ud

Når maskinen ikke benyttes, før vedligeholdelse og ved skift af værktøj som f.eks. savklinge, bor og maskinværktøj af enhver art.

1. Lad ikke værktøjsnøgler blive siddende i værktøjet Kontroller, at nøglerne og indstillingsværktøj er fjernet, før værktøjet tændes.

2. Undgå utilsigtet start

Bær ikke værktøj, der er tilsluttet elnettet, med fingeren på kontakten. Kontrollér, at kontakten er slukket, når produktet sluttes til elnettet.

1. Forlængerkabler udendørs

Til udendørs arbejde må der kun bruges forlæn-gerkabler, der er godkendt og mærket hertil.

1. Vær altid opmærksom

Vær opmærksom på dit arbejde. Brug sund fornuft. Brug ikke værktøjet, hvis du er ukoncentreret.

1. Kontrollér produktet for skader

Før fortsat brug af værktøjet skal beskyttelsesanordninger eller let beskadigede dele undersøges med omhu for at sikre, at de fungerer korrekt og som tilsigtet. Kontrollér, om de bevægelige deles funktion er i orden, om de ikke sidder fast, eller om dele er beskadiget. Samtlige dele skal være monteret rigtigt og opfylde alle betingelser for produktet. Beskadigede beskyttelsesanordninger og dele skal repareres eller udskiftes på et kundeserviceværksted, med mindre andet er angivet i brugsanvisningerne. Beskadigede kontakter skal erstattes på et kundeserviceværksted. Brug ikke værktøj, hvis kontakt ikke kan tændes og slukkes.

1. PAS PÂ!

Af hensyn til egen sikkerhed må der kun benyttes tilbehør og ekstraudstyr, som er angivet i brugsanvisningen eller anbefalet eller angivet af værktøjets producent. Brug af værktøjer eller tilbehør, som ikke er anbefalet i brugsanvisningen eller i kataloget, kan medføre fare for personskade for operatøren.

1. Reparation må kun forestås af elinstallatører

Dette elværktøj er i overensstemmelse med de gældende sikkerhedsbestemmelser. Reparation må kun udføres af autoriserede elektrikere; ellers kan der opstå ulykker for brugeren.

Hvis der findes anordninger til tilslutning af støv-udsugningsudstyr, skal det sikres, at disse tilsluttes og benyttes.

⚠ ADVARSEL! Dette elværktøj fremstiller et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvorlige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, før elværktøjet betjenes.

Opbevar sikkerhedsforskrifterne et sikkert sted.

SPECIELLE SIKKERHEDSFORSKRIFTER

PAS PÅ! Denne sten- og fliseskæremaskine er konstrueret til vådarbejde. Maskinen må ikke bruges med ikke-segmenterede diamant-skæreskiver.

• Våde hænder: Undlad at berøre maskinens elektriske komponenter (f.eks. kontakter) med våde hænder.
• Stikforbindelser: Alle stikforbindelser skal befinde sig på et tørt sted og må ikke ligge på gulvet.

- Køling af skæreskiven: Kontrollér, at skæreskiven køles med vand under hele skæreprocessen.

- Tørskæring: Der må aldrig udføres tørsnit med skæreskiver, der er beregnet til vådskæring.

- Støvværn: Benyt altid støvmaske, når der skæres i fliser.

- Diamant-skæreskiver: Skub ikke flisen hurtigere ind i maskinen, end at skæreskiven kan skære den.

- Brug kun skæreskiver, hvis omdrejningstal svarer til min. 3000 min ^-1 .

- Valg af skæreskive: Vælg diamant-skæreskiven i forhold til det materiale, der skal skæres.

- Montering af skæreskive: Inden skæreskiven monteres, skal du efterse spindlen, spindelmøtrikken og flangen for skader, slitage eller løs montering. Udskift straks beskadigede eller slidte dele.

- Skæreskivens omløbsretning: Kontrollér retningspi-len på skæreskiven; pilens retning skal svare til motorakslens omløbsretning.

- Skæreskivespindel Sørg for, at diameteren af skæreskivens hul passer til diameteren af skæreskivespindlen på maskinen.

- Skæreskivebeskyttelse: Brun kun sten- og fliseskæremaskinen med en korrekt anbragt og indjusteret skæreskivebeskyttelse.

- Skæreskivehastighed: Skæreskivens sikre driftshastighed må ikke overskrides.

- Slibning med skæreskiven: Forsøg ikke at bruge skæreskiven til slibearbejde, fx til at slibe kanten på en afskåret flise. Forsøg heller ikke at udføre radius- eller rundsnit. Denne fliseskæremaskine er kun egnet til privat brug.

- Skæreskiven stoptid: Skæreskiven kræver 20 sekunder til at standse helt, når der slukkes for maskinen. Vent, til skæreskiven står helt stille; træk derefter elnetstikket ud af stikkontakten, og rør først derefter, hvis nødvendigt, ved maskinens skæreskive.

- Undgå enhver form for berøring af den roterende skæreskive, så længe maskinen er i drift.

- Elværktøjet må aldrig benyttes uden det medfølgen-de PRCD-stik.

- Sørg for, at der ikke kommer vand på værktøjets elektriske dele og på personer i arbejdsområdet!

• Hvis stikket eller tilslutningsledningen er beskadiget, skal disse dele udskiftes af producenten eller dennes autoriserede kundeservice.
• Tekniske ændringer, der fører til ændring af egenskaber (f.eks. omdrejningstal), må kun udføres af producenten for at opfylde kravene i beskyttelsesforskrifterne.
• Opbevar sikkerhedsforskrifterne et sikkert sted.

Specielle sikkerhedsforskrifter for stenskærema- skiner

- Inden brug skal stenskæremaskinen stilles på en plan og robust arbejdsflade. Sørg for tilstrækkelig bevægelsesfrihed.

- For at undgå fare pga. støv må maskinen altid kun anvendes i våde områder.

- Fyld altid karret med vand inden arbejdsstart.

- Maskinen må kun bruges i rum med tilstrækkelig ventilation.

PAS PÅ! Man må aldrig lade motoren køre i lukke-de eller trange rum. Udstødningsgassen indeholder giftig carbonmonoxid!

- Tænd altid produktet inden materialekontakt.

- De ekstra sikkerhedsbestemmelser for våddrift gælder for denne stenskæremaskine. Alle beskyttelsesforanstaltninger mod øgede berøringsspændinger skal anvendes.

- Elledninger må ikke komme i berøring med vand eller vandtåge.

- Før hver brug arbejdsgang man kontrollere produktet og netledningen for skader.

- Kontrollér, om bevægelige produktdele fungerer fejlfrit og ikke sidder i klemme, og om der findes be-skadigede dele.

- Netspændingen skal stemme overens med angivelserne på maskinens typeskilt.

- Til udendørs arbejde må der kun bruges forlænger-kabler, der er godkendt hertil.

- Hvis der bruges kabeltromle, skal man rulle kablet helt af for at undgå kabelopvarmning.

- Ved udendørs arbejde skal stikkontakten være for-synet med et HFI-relæ.

- Vær opmærksom på motorens og diamant-skæreskivens omløbsretning.

- Der må altid kun skæres i ét emne ad gangen.

- Sørg for, at du kan fjerne afsnittene fra siden af skæreskiven for at undgå at blive indfanget.

- Brug kun diamant-skæreskiver, som udelukkende er beregnet til vådsnit.

• Brug diamant-skæreskiver i den rigtige størrelse.
• Hold hænder, fingre og arme på afstand af den roterende skæreskive. Hold altid tilstrækkelig afstand til diamant-skæreskiven.
• Udskift straks defekte diamant-skæreskiver. Der må ikke anvendes deforme eller revnede skæreskiver.
• Brug kun diamant-skæreskiver, der er anbefalet af producenten, og som er i overensstemmelse med EN 13236. Det er forbudt at bruge savklinger.
• Sørg for at vælge diamant-skæreskiver, der er egnet til det materiale, som skal skæres.
• Stenskæremaskinen må ikke anvendes uden beskyttelsesanordninger.
• Inden afhjælpning af fejl eller fjernelse af fastsiddende emner skal maskinen altid slukkes og elnetstikket trækkes ud. Først derefter må man fjerne det fastsiddende emne.
• Beskyt diamant-skæreskiven mod slag og stød. Undlad at udsætte den for tryk fra siden.
• Undlad at belaste produktet så kraftigt, at det standser.
• Brug egnede personlige værnemidler (PPE).
• Høreværn for at reducere risikoen for at blive tunghør.
• Åndedrætsværn for at reducere risikoen for at indände farligt støv.
• ∅jenværn for at reducere risikoen for øjenskader.
• Handsker ved håndtering af ru emner, og ved arbejde i det fri anbefales skridsikkert fodtøj.
• Diamant-skæreskiver skal altid bæres praktisk i en beholder.
• Denne maskine må kun bruges af personer, som er fortrolige med omgang med stenskæremaskiner.
• Fejl i maskinen, inkl. Alle afdækninger og beskyttelsesanordninger, skal - så snart sådanne opdages - rapporteres til den sikkerhedsansvarlige person.
• Lad aldrig produktet køre uden opsyn.

PAS PÅ! Støj kan være sundhedsskadeligt. Hvis det tilladte støjniveau på 80 dB(A) overskrides, skal der benyttes høreværn.

YDERLIGERE SIKKERHEDSFORSKRIFTER

Læs alle anvisninger, inden produktet tages i brug!

Arbejdsplads

For at undgå risikoen for personskader, maskinskader, brand og elektrisk stød skal man sørge for, at arbejdsområdet er sikkert

- er uden brændbare gasser og væsker,

- er børnesikkert - brug hængelåse og hovedafbryder, när maskinen ikke er i brug;

- er rent og tørt,

• er godt ventileret og oplyst.

Operatøren

Almindelig sund fornuft og forsigtighed er faktorer, der ikke kan indbygges i en maskine. Disse faktorer påhvi- ler operatøren. Tænk på:

• Forhindr kropskontakt med jordede overflader som rør og radiatorer.
• Vær årvågen. Undlad at udføre arbejde på maskinen, hvis du er træt.
• Produktet må ikke benyttes under indflydelse af alkohol eller narkotika.
• Læs advarselsinstrukserne for at se, om din dømmekraft eller dine reflekser kunne være blevet påvirket.
• Brug ikke løstsiddende tøj eller smykker, som kan blive indfanget af bevægelige dele.
• Skridsikkert fodtøj anbefales.
• Langt hår skal beskyttes med passende midler.
• Brug øjen- og høreværn. Brug altid:
• ANSI-godkendte støvmasker.
• Høreværn.
• Sørg for altid at bevare ligevægten.
• Undlad at læne dig ind over kørende maskiner.

Restrisici

Maskinen er bygget efter det aktuelle tekniske niveau og de anerkendte sikkerhedstekniske regler.

Alligevel kan der opstå enkelte restrisici under driften.

• Fare for personskade på fingre og hænder pga. det kørende værktøj, hvis emnet føres forkert.
• Sundhedsfare pga. støv. Brug ubetinget personlige værnemidler som f.eks. beskyttelsesbriller.
• Personskader pga. defekt diamant-skæreskive. Kontrollér med jævne mellemrum, at diamant-skæreskiven er intakt.
• Fare for personskade på fingre og hænder i forbindelse med skift af skæreskiven. Brug egnede arbejdshandsker.
• Fare for personskade, när maskinen tændes, og skæreskiven går i gang.
• Fare som følge af strøm, hvis der bruges elektriske tilslutningsledninger, der ikke lever op til gældende regler.

• Sundhedsfare, hvis langt hår og løstsiddende tøj trækkes ind af den kørende skæreskive. Brug personlige værnemidler som f.eks. hårnet og tætsiddende arbejdstøj.

• Desuden kan der forefindes ikke-åbenbare restrisi- ci, selv om alle foranstaltninger er truffet.

• Restrisici kan reduceres til et minimum, hvis "Sikkerhedsforskrifterne" og "Tilsigtet Brug" samt brugsanvisningen overholdes.

6. Tekniske data

Dimensioner L x B x H 1150 x 520 x 1210 mm

Skærebord 535 x 430 mm
Diamant-skæreskive ø 360 mm
Boring ø 25,4 mm
Omdrejningstal 2800 1/min
Vægt	72 kg
Snitlængde max	700 mm
Snithøjde 90° max	110 mm
Snithøjde 45° max	72 mm
Motor	230 V~ / 50 Hz
Optagelseseffekt	2200 W
Driftsfunktion*	S6 40%
Isoleringsklasse	B
Beskyttelsesgrad	IP54

Forbehold for tekniske ændringer!

Driftsfunktion S6 er en uafbrudt, periodisk drift. Driften består af en starttid, en tid med konstant belastning og en tomgangstid. Cyklusvarigheden er 10 min; den relative driftsvarighed er 40% af cyklusvarigheden.

Støjværdier

Støjen på arbejdspladsen kan overstige 85 dB(A). I så fald skal der træffes lydbeskyttelsesforanstaltninger for brugeren (f.eks. høreværn).

Lydeffektniveau i dB

Lydtryk L_pA	72 dB
Lydeffekt L_wA	82 dB
Måleusikkerhed K_pA	3 dB

7. Udpakning

⚠ PAS PÂ!

Maskine og emballeringsmateriale er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

• Åbn emballagen, og tag forsigtigt maskinen ud.
• Fjern emballeringsmaterialet samt emballage-/ transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for transportskader. Informér straks speditøren i tilfælde af reklamation. Senere reklamationer anerkendes ikke.
• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.
• Gør dig fortrolig med produktet ved at læse brugsanvisningen, før arbejdet påbegyndes.
• Tilbehør samt slid- og reservedele må kun være originale dele. Reservedele fås hos faghandlen.
• Husk, at bestillinger skal være forsynet med artikel-numre samt type og fremstillingsår for produktet.

8. Før ibrugtagning

Før du bruger skæreskiver, skal man omhyggeligt læse anvisningerne i denne brugsanvisning.

Læs brugsanvisningen:

Læs brugsanvisningen grundigt igennem, før du opstiller fliseskæremaskinen, tager den i brug eller foretager indgreb i den.

Farlig elektrisk spænding

Forsigtig! Frakobl strømforsyningen inden enhver form for indgreb i fliseskæremaskinen.

Fare pga. pludselig start

Forsigtig! Fliseskæremaskinen kan starte pludseligt efter et strømsvigt.

Diamantskiver med revner skal udskiftes.

• Lær maskinen at kende. Sørg for at blive fortrolig med brugen og dens begrænsninger, og desuden med de specifikke potentielle farer.
• Undersøg omhyggeligt maskinen for skader for at sikre, at den kan fungere efter hensigten. I tvivlstilfælde skal den pågældende del udskiftes.
• Kontrollér, at kontakten er slukket, inden stikket sættes i stikkontakten.

• Kontrollér, at maskinen er rengjort og smurt korrekt.

• Kontrollér maskinen for beskadigede dele før ibrugtagning, og kontrollér, om disse dele fungerer korrekt og opfylder den tilsigtede funktion.

• Kontrollér justeringen af alle bevægelige dele, alle monteringsdele og alle andre forhold, der kan påvirke korrekt drift. Enhver beskadiget del skal omgående repareres eller udskiftes af en fagmand.
• Undlad at bruge maskinen, hvis en kontakt ikke kan tændes og slukkes korrekt.

9. Drift

• Stil maskinen på et plant, skridsikkert gulv.
• Kontrollér, om spændingen på typeskiltet svarer til den eksisterende spænding, før stikket sættes i elnettet.
• Inden tændingen skal skæreskiven kunne køre frit.

PAS PÅ! Skæreskiven skal altid køles med vand.

PAS PÅ! Skæreskiven fortsætter med at køre.

Undlad at bremse skæreskiven med tryk fra siden.

• Under normal brug kan motorhuset blive meget varmt.
- Tving ikke maskinen eller tilbehør til at udføre arbejde, som kræver en større industrimaskine. Den arbejder bedre med den ydeevne, den er designet til.
- Alle maskinindstillinger skal foretages, mens ma- skinen er slukket.
- Maskinen må aldrig efterlades uden opsyn, så længe den kører.
- Når man slukker maskinen, må man først forlade den, när den er helt standset.
- Sluk altid maskinen, inden stikket trækkes ud af el-netstikket.
- Træk altid elnetstikket ud. Stikket må aldrig trækkes ud af stikkontakten ved at trække i kablet.
- Brug ikke skæreskiver, som ikke stemmer overens med de specifikke størrelser.
- Undlad at bære maskinen i kablet.

Arbejd ikke med maskinen, hvis du ikke er sikker på, om en arbejdsbetingelse er sikker eller usikker.

10. Montering

10.1 Montering (fig. 4 - 10)

Af emballagetekniske grunde er maskinen ikke monteret helt.

Mindst to personer skal stå for monteringen af produktet!

1. Tag maskinen ud af indpakningen, og læg den forsigtigt på siden på gulvet.
2. Klap først foden (11), på siden uden transporthjul, helt ud til anslag, indtil skruen går i indgreb i langhullet som vist i fig. 7. Sørg for, at foden også er i indgreb og ikke kapper ind igen!
3. Gentag denne proces for den anden fod (fig. 8).
4. Stil maskinen på fødderne.
5. Brug de medfølgende kabelbindere til at fastgøre vandslangen og kablet til enhedens hus. (fig. 10.2)
6. Læg vandpumpen (18) ind i holderen på vandkarret, og indsæt proppen (s) i vandkarrets (8) afløb. (fig. 9, 10)
7. Fyld karret med vand, så pumpen (18) hele tiden er dækket af vand (også under drift).

PAS PÅ!

Vandpumpen må aldrig løbe tør. Under drift skal den altid være dækket af vand.

10.2 Montering af rulleslæden (fig. 11)

1. Placer rulleslæden (skærebordet) (6) på rullebords-styreskinnen (9), så rammen (a) med de to højre styrehjul omslutter styreskinnen. De to venstre styrehjul sættes ganske enkelt på styreskinnen.
2. Stående foran stenskæremaskinen skal målindstillingen vende ind mod dig. 90°-skillepladespalten er til venstre i rulleslæden (6), 45°-skillepladespalten til højre.
3. Skærebordet skal kunne rulle let. Se til, at alle fire hjul ligger på styreskinnen (9).

10.3 Monter grebskruen til skærehovedets drejeanordning (fig. 12)

1. Fjern sekskantskruen med en 30 mm gaffelnøgle.
2. Sæt grebskruen (d) på skærehovedets drejeanordnings gevind, og skru den fast.

10.4 Montering af længdeanslag (fig. 13)

1. Sæt længdeanslaget (13) på anslagsskinnen med måleindstilling (7) på styreskinnen (6).
2. Indjuster længdeanslaget (13) i passende afstand til skæreskiven (14).
3. Fastlås længdeanslaget (13) ved at skrue fastspændingshåndtaget (b) fast.

11. Ibrugtagning

⚠ PAS PÅ!

Inden ibrugtagning skal det sikres, at maskinen er monteret fuldstændigt!

Tænd/Sluk-kontakt (fig. 14)

Tryk på „I“ på Tænd/Sluk-kontakten (2) for at tænde maskinen.

Før skæreprocessen påbegyndes, skal man vente, indtil skæreskiven har nået den maksimale hastighed, og kølevandspumpen (18) har pumpet vandet til skæreskiven.

Tryk på „0“ på Tænd/Sluk-kontakten (2) for at slukke maskinen. (fig. 14).

Bemærk:

Når man tænder for saven, skal man som det første være opmærksom på diamant-skæreskivens omløbsretning. Vær opmærksom på retningspilen på maskinen!

PAS PÅ! Vandpumpen (18) starter automatisk, när der tændes for drivmotoren (5)! Med lukkehanen (16) kan man regulere vandflowet til diamant-skæreskiven (14).

12. Betjening/arbejdsanvisninger

⚠ PAS PÂ!

Inden ibrugtagning skal det sikres, at maskinen er monteret fuldstændigt!

12.1 90°-snit (fig. 13)

1. Løsn vingeskruen (c).
2. Stil vinkelanslaget (13) på 90°, og spænd vinge-skruen (c) fast igen.
3. Fastspænd vingeskruen (b) for at fastlåse vin- kelanslaget (13).
4. Tænd maskinen på Tænd/Sluk-kontakten (2).
5. Pres emnet mod anslaget (13), og skub mod diamant-skæreskiven (14) med rulleslæden (6), og foretag afskæring i ét stykke.
6. Sluk igen for maskinen.

12.2 45°-diagonalsnit (fig. 13)

1. Løsn vingeskruen (c).
2. Stil vinkelanslaget (13) på 45°, og spænd vinge-skruen (c) fast igen.

3. Fastspænd vingeskruen (b) for at fastlåse vin- kelanslaget (13).

4. Udfør snittet som beskrevet i pkt. „90°-snit“.

Ved dette snit er skærehovedet (4) fast indstillet. Emnet skubbes mod diamant-skæreskiven (14) med rulleslæden (6) og afskæres komplet i ét stykke.

1. Løsn stjernegrebsskruen (e) på skærehoved-enheden (4), og pres skærearmen op.
2. Læg det emne, der skal skæres, på rulleslæden (6), og sæt den stationære skæreskive (14), med et helt segment, løst an mod emnet.
3. Træk emnet med rulleslæden (6) så langt tilbage, at diamant-skæreskiven (14) kan synke en smule ned.
4. Fastlås den ønskede snitdybde med stjernegrebsskruen (e).
5. Lås snitdybden med stjernegrebsskruen (f) på skærehoved-enheden (4).

PAS PÅ! Hold og/eller tryk altid på det førte emne mod det pågældende emneanslag (7 + 13).

PAS PÅ! Vent, til kølevandet har nået skæreskiven (14).

12.4 Skæring med ikke-fast snitdybde (fig. 16, 17)

Ikke-fast snitdybde anbefales for at lette skæringen af større snitdybder. Motoren (5) belastes mindre, og diamant-skæreskiven (14) skånes.

Under dette snit bevæges emnet frem og tilbage med rulleslæden (6) under det ikke-faste skærehoved. Herved presser man skærehovedet (4) ned med højre hånd.

1. Løsn stjernegrebsskruen (e) på skærehoved-enheden (4), og pres skærearmen op.
2. Fastlås den ønskede snitdybde med stjernegrebsskruen (f).

3. Sænk skærehoved-enheden (4) med diamant-skæreskiven.

4. Lad stjernegrebsskruen (e) være løs.

PAS PÅ! Diamant-skæreskiven (14) skal kunne sænkes ca. 3 mm under overkanten af rulleslæden (6). Diamant-skæreskiven må ikke røre ved rulleslæden.

12.5 Skæring med skærehovedet - drejeanordning/geringssnit (fig. 18 - 20)

Løsn skærehovedets drejeanordning med grebskruen (d), og drej skærehovedet (4) 45° helt til anslag. Spænd armen fast igen.

PAS PÅ! Kontrollér anslagsindstillingen, inden der skæres. Diamant-skæreskiven må ikke røre ved rulleslæden.

Udfør snittet som beskrevet i pkt. „90°-snit“.

12.6 Skift af diamant-skæreskive (fig. 17, 18,21, 22) △ PAS PÅ!

Træk elnetstikket ud.

Forsigtig!

• Snitfare ved diamant-skæreskive!
• Brug handsker under udskiftning af diamant-skære-skiven.

• Kontrollér skæreskiven for omløbsretning, rundløb og evt. skader!

• Træk elnetstikket ud.

• Løsn stjernegrebsskruen (e) på skærehoved-enheden (4), og pres skærearmen helt op. Lås skærearmen med stjernegrebet (f) på skærehoved-enheden (4) (fig. 17).
• Løsn og fjern de fire skruer på blad-beskyttelsesafdækningen (1), og træk beskyttelsesafdækningen af. Bemærk: Vandslangen på beskyttelsesafdækningen skal ikke løsnes. Klap forsigtigt beskyttelsesafdækningen nedefra og op.
• Hold skæreakslen fast med den medfølgende unbrakonøgle, og løsn spændemøtrikken med gaffelnøglen (medfølger). Venstregevind! Fjern spændemøtrikken, trykflangen og forsigtigt diamant-skæreskiven (14).
• Før montering af den nye diamant-skæreskive (14), skal skæreakslen og bladflangen rengøres med en klud eller pensel. PAS PÅ! Der må ikke benyttes rengøringsmidler, som kan angribe komponenterne.

PAS PÅ! Den nye diamant-skæreskive indsættes i omvendt rækkefølge. Vær opmærksom på korrekt omløbsretning! (Diamant-skæreskive - PILENS RETNING - i betjeningssiden sættes på flangeholderen). Pilens retning på skæreskiven og på beskyttelsesafdækningen skal stemme overens.

1. Monter savklingeværnet (1) igen.

2. Kontrollér rundløbet ved at lade maskinen køre kortvarigt og derefter straks slukke for den igen.

PAS PÅ!

• Brug af stenskæremaskinen er ikke tilladt uden beskyttelsesafdækning!
• Se til, at bladmontering; diamant-skæreskiven må ikke „flagre“.
• Kontrollér, at vandslangerne sidder ordentligt fast på beskyttelsesafdækningen.

13. Arbejdsslut

⚠ PAS PÂ!

Træk elnetstikket ud.

Rengør maskinen efter hver udført arbejdsopgave.

Aftap vandet efter hver brug. Dette gøres ved at fjerne proppen (s) fra karret (8).

Karret (8) og vandpumpen (18) skal rengøres med jævne mellemrum for at fjerne tilsmudsning; ellers vil pumpen eller ledningerne blive tilstoppet, og afkøling af diamant-skæreskiven (14) kan ikke garanteres.

Skyl karret (8) og vandpumpen (18) med rent vand efter brug.

14. Transport (fig. 23)

⚠ PAS PÂ!

Træk elnetstikket ud.

Vær opmærksom på følgende ved transport af stenskæremaskinen:

• Løft rulleslæden (6) af, og transporter den separat.
  • Lås skærehoved-enheden (4)
  • Fjern vandkarret (8) og kølesystemet.
• Klap fødderne (11) ind som beskrevet (fig. 4 - 7), og benyt transporthjulene.

15. Elektrisk tilslutning

Den installerede elektromotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser. Elnettilslutningen hos kunden samt den anvendte forlængerledning skal opfylde disse forskrifter.

Beskadigede elektriske tilslutningsledninger

Der opstår ofte isoleringsskader på elektriske tilslutningsledninger.

Dette skyldes:

• Tryksteder, när tilslutningsledninger trækkes gen- nem vinduer eller døråbninger.
• Knæksteder, hvis tilslutningsledningerne fastgøres eller trækkes forkert.
• Skæresteder, når tilslutningsledningerne køres over.
• Isolationsskader, når stikket trækkes ud af stikkontakten på væggen.

- Revner pga. ældning af isoleringen.

Sådanne beskadigede elektriske tilslutningsledninger må ikke anvendes og er livsfarlige pga. isoleringsskaderne. Elektriske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilslutningsledningen ikke hænger i elnettet, når den kontrolleres. Elektriske tilslutningsledninger skal opfylde de relevante VDE- og DIN-bestemmelser. Der må kun anvendes tilslutningsledninger med samme mærkning. Påtryk af typebetegnelsen på tilslutningskablet er et krav.

Vekselstrømsmotor 230 V\~/ 50 Hz

• Netspænding 230 V / 50 Hz.
- Nettislutning og forlængerledning skal have 3 lede-re = P + N + SL. - (1/N/PE).
- Forlængerledninger skal have et tværsnit på mindst 1,5 mm ^2 .
- Nettislutningen skal sikres med maks. 16 A.

16. Vedligeholdelse

⚠ PAS PÂ!

Træk elnetstikket ud før påbegyndelse af enhver form for vedligeholdelsesarbejde.

• Rengør maskinen efter hver udført arbejdsopgave.
• Udskift udslidte skæreskiver.
• Udskift beskadiget beskyttelsesudstyr.
• Fjern støv og tilsmudsning fra maskinen med jævne mellemrum. Rengøringen udføres bedst med en klud eller en pensel.
• Alle bevægelige dele skal eftersmøres med jævne mellemrum.
• Undgå brug af ætsende midler til rengøring af kunststoffet.
• Karret (8) og kølemiddelpumpen (18) skal rengøres med jævne mellemrum for forurening, da afkølingen af diamant-skæreskiven (14) ellers ikke kan garanteres.
• Sæt alle sikkerhedsanordninger i drift igen, og kontrollér dem.
• Vedligeholdelses- og reparationsarbejde må kun udføres af fagfolk.

Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.

Ved forespørgsler bedes følgende data opgivet:

Husk at angive følgende oplysninger, når der bestilles reservedele:

• Maskintype
  • Maskinens artikelnummer
• Produktets ID-nummer
• Reservedelsnummer på den ønskede reservedel

Serviceinformation

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

Sliddele*: Diamant-skæreskiver, kulbørster, bord- og skærehovedføringer

Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.

17. Ekstra forskrifter for fejlstrømsrelæ (fig. 25)

Vær opmærksom på følgende vigtige forskrifter om ibrugtagning og håndtering.

Vær opmærksom på dette, også selvom du overdrager dette produkt til tredjepart. Opbevar derfor denne brugsanvisning med henblik på senere brug.

Sikkerhedsforskrifter!

• Af sikkerheds- og godkendelsesgrunde (CE) er uautoriseret ombygning og/eller ændring af produktet ikke tilladt. Produktet må aldrig skilles ad.
• Produktet er ikke egnet til barnehænder. Børn kan ikke vurdere farerne forbundet med omgang med elektriske apparater. Udvis derfor særlig forsigtighed i nærvær af børn.
• Produktets konstruktion svarer til beskyttelsesklasse 1. Som spændingskilde må der kun anvendes en korrekt stikkontakt med beskyttelsesleder (230V\~/50Hz) fra det offentlige forsyningsnet.

• Ved industrielle anlæg skal sammenslutningen af erhvervsmæssige brancheforeningers ulykkesforebyggende regler for elektriske anlæg og udstyr overholdes.

• I skoler, uddannelsesinstitutioner, hobby- og gør-det selv-værksteder skal produktets drift overvåges af uddannet personale under ansvar.

• Händter produktet forsigtigt. Det kan blive beskadi- get som følge af stød, slag eller fald fra lav højde.
• Brug aldrig produktet, hvis det bringes fra et koldt til et varmt rum. Det herved resulterende kondensvand kan muligvis ødelægge produktet.
• Vent, til produktet har stuetemperatur, inden det tilsluttes netspændingen. Dette kan vare op til flere timer.
• Undlad at røre ved produktet med fugtige eller våde hænder.
• Sørg for, at isoleringen af hele produktet hverken er beskadiget eller ødelagt.
• Hvis produktet ikke skal bruges i længere tid, skal det kobles fra netspændingen, og stikket skal trækkes ud af stikkontakten.
• Undgå følgende omgivende forhold på opstillingsstedet eller under transport:

Vand/fugt eller for høj luftfugtighed. Ekstrem kulde eller varme. Støv eller brændbare gasser, dampe eller opløsningsmidler. Kraftige vibrationer.

Stærke magnetfelter, som f.eks. nær maskiner eller højttalere.

Ibrugtagning af fejlstrømsrelæet:

• Fejlstrømsrelæet har en kontrolknap.
  Funktionen skal testes inden hver ibrugtagning og med regelmæssige intervaller (min. 1x om ugen).
• Hvis fejlstrømsrelæet ikke slukker korrekt under denne test, er der ingen personlig beskyttelse! Produktet skal omgående udskiftes!
• Opstår der skader, som skyldes tilsidesættelse af denne brugsanvisning, bortfalder ethvert garanti- krav. Vi fraskriver os ethvert ansvar for følgeskader.
• Kontrollér produktet for skader før hver brug! Hvis der konstateres skader, må produktet ikke tilsluttes til netspændingen!
• Når man trykker på den orange Reset-knap, er produktet klar til drift. Før brug skal man kontrollere udløsningen med den røde test-knap.
• Sæt fejlstrømsrelæet i stikkontakten.
• Tryk på den orange Reset-knap.
• Et rødt symbol i vinduet indikerer, at produktet er driftsklart.
• Tryk på den røde test-knap. Herved simuleres en fejlstrøm.

• Ved korrekt funktion kobler relæet forbrugeren fra nettet. Dette indikeres i vinduet ved, at det røde symbol slukker.

• Kun ved korrekt funktion er mennesker og dyr beskyttet.

• Til drift skal man trykke på Reset-knappen igen.
• Nu kan forbrugeren tilsluttes.

Tekniske data:

Udløserfejlstrøm < 30 mA

Strømforsyning 230 - 240 V\~ / 50 Hz

Belastbarhed 16A (3680 W)

Den mobile fejlstrømsafbryder med spændingsfri udløser er designet til vådslibemaskiner og lignende elektriske husholdningsforbrugere.

Den forbindes ganske enkelt mellem netforsyningen og forbrugerne og yder dermed optimal beskyttelse mod berøring af spændingsførende dele og genstart af maskinen, efter at spændingen er genoprettet.

- Brug altid maskinen med den medfølgende fejlstrømsafbryder.

Oplysninger om emballage

Emballeringsmaterialerne er genanvendelige. Emballage skal bortskaffes jf. gældende miljøregler.

Oplysninger om loven om brugt elektrisk og elektronisk udstyr (ElektroG)

Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

• Brugte (genopladelige) batterier, der ikke er permanent installeret i en brugt maskine, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.
• Ejere og/eller brugere af elektriske og elektroniske maskiner er juridisk forpligtet til at returnere sådanne efter brug.

• Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på den brugte maskine, der skal bortskaffes!

• Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparater (elskrot) ikke må bortskaffes sammen med husholdningsaffald.

• Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:

• Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer).

• Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt.
• Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme,

eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.

• Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.
• Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

19. Afhjælpning af fejl

Fejl Mulig årsag Afhjælpning
Diamant-skæreskiven løsner sig, når motoren slukkes	Fastgørelsesmøtrik spændt for let	Spænd fastgørelsesmøtrik til
Motor starter ikke	Svigt af netsikring Kontrollér netsikring
	Forlængerledning defekt Udskiftning af forlængerledning
	Tilslutninger på motor eller kontakter ikke i orden	få den kontrolleret af en elektriker
	Motor eller kontakt defekt få den kontrolleret af en elektriker
Motor leverer ingen effekt	Forlængerledningens tværsnit utilstrækkeligt	se elektrisk tilslutning, sikringen udløser
	Overbelastning Kontrollér værktøj
	Diamant-skæreskive er stump Udskift diamant-skæreskiven med en ny
Motoren går ud under arbejdet	Motoren går ud pga. overbelastning, f.eks. for højt snittryk	Vent, til motoren er afkølet (5-10 minutter), og start den så igen
Pumpe stopper	Pumpen stopper pga. overbelastning, f.eks. pga. for kraftig tilsmudsning	Sluk straks maskinen. Rengør pumpen, og genstart maskinen efter ca. 5-10 minutter. PAS PÅ! Der må aldrig udføres tørskæring!
Snitforløb er ikke optimalt	Skæreskive belastes for kraftigt Benyt egnet skæreskive, formindsk snittryk
	Diamant-segmenter er for stumpe	Opslib skæreskiven
	Skæreskive er overophedet pga. for lidt kølevand	Optimer kølevandstilførsel

Påbudt minstealder må overholdes.

Vi anbefaler på det sterkeste at du ikke forandrør maskinen og ikke bruker den til bruksområder som den ikke er konstruert for. Hvis du ikke er sikker, kan du spørre forhandleren før du arbeider med produktet.

1. Du skal sikre arbeidsstykket

Følg med på arbeidet du utfører. Gå frem fornuftig. Du skal ikke benytte verktøyet dersom du er ukonsentrert.

Obs! Denne stein- og flisekutteren er konstruert for våtskjæring. Maskinen skal ikke drives med en ikke-segmentert diamantkappeskive.

- Pluggforbindelser: Alle pluggforbindelser må plasseres på et tört sted og må ikke ligge på gulvet.

Sunn fornuft og forsiktighet er faktorer, som ikke kan installeres i en maskin. Disse faktorene er ansvaret til betjeningspersonen. Husk:

Hvis du ikke er sikker på om et arbeidsforhold er trygt eller utrygt, må du ikke arbeide med maskinen.

10. Montering

10.1 Montering (fig. 4 - 10)

Av forpakningstekniske årsaker er maskinen ikke komplett montert.

Vannpumpen må aldri gå tørr. Under drift må den alltid være dekket med vann.

10.2 Montere rullevogn (fig. 11)

1. Plasser rullevognen (skjærebord) (6) på rullebor-dets føringsskinne (9), mens rammen (a) til de to høyre styrerullene omslutter føringsskinnen. Plasser de to venstre styrerullene på føringsskinnen.
2. Hvis de står foran steinskjæremaskinen, må skalainndelingen peke mot deg. 90° kappebladspalten ligger til venstre i rullevognen (6), 45° kappebladspalten til høyre.
3. Skjærebord må være lett å rulle. Forsikre deg om at alle fire ruller ligger på føringsskinnen (9).

Før igangsetting må apparatet monteres komplett!

På/Av-bryter (fig. 14)

Før igangsetting må apparatet monteres komplett!

12.1 90° snitt (fig. 13)

Obs! Diamant-kappeskiven (14) skal kunne senkes ca. 3 mm under overkanten til rullevognen (6). Diamant-kappeskiven må ikke berøre rullevognen.

Obs! Kontroller anslagsinnstillingen før du begynner å skjære. Diamant-kappeskiven må ikke berøre rullevognen.

Defekt(e) elektro-tilkoblingsledninger

Det oppstår ofte skader på isoleringen hos elektriske tilkoblingsledninger.

Årsakene er:

Kontroller den elektriske tilkoblingsledningen regelmessig for skader. Pass på at tilkoblingsledningen ikke er koblet til strømnettet ved kontroll.

Strømledninger skal være i samsvar med relevante VDE- og DIN-bestemmelser. Bruk kun tilkoblingsledninger med lik merking.

Et påtrykk av typebetegnelsen på tilkoblingskabelen er en forskrift.

Vekselstrømmotor 230 V\~/ 50 Hz

* ikke absolutt inkludert i leveringsomfanget!

Reservedeler og tilbehør får du i vårt servicesenter. Hertil må du skanne QR-koden på tittelsiden.

- Kontroller produktet for skader før hver bruk! Hvis du konstaterer skader, skal produktet ikke kobles til nettspenningen!

- Etter at du trykker den oransje Reset-knapp er apparatet driftsklart. Før drift må du kontrollere aktiveringen via den røde test-knappen.

- Kun ved forskriftsmessig funksjon er mennesker og dyr beskyttet.

- For driften må Reset-knappen trykkes på nytt.

- Nä kan du koble til forbrukeren.

Åbenlyse fejl og mangler skal anmeldes senest 8 dage efter modtagelsen afvaren; ellers mister køberen alle garantikrav i forbindelse med sådanne fejl og mangler. Vi yder garanti på vores maskiner, hvis disse håndteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi gratis udskifter enhver maskindel, der beviseligt er ubrugelig som følge af materiale- eller produktionsfejl. For dele, som vi ikke selv fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen oppebærer omkostningerne i forbindelse med montering af nye dele. Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket.

Garanti NO
