Vrsta izdelka	Rezalnik (ploščice/betonski bloki)
Znamka	Scheppach
Model	HSM3500
Dimenzije (D x Š x V)	1150 x 520 x 1210 mm
Teža	72 kg
Napajanje	230 V~ / 50 Hz
Absorbirana moč	2200 W
Način delovanja	S6 40% (občasno delovanje)
Izolacijski razred	B
Stopnja zaščite	IP54
Diamantni disk	Premer 360 mm, izvrtina 25,4 mm
Hitrost v praznem teku	2800 vrt/min
Maks. dolžina reza	700 mm
Maks. višina reza pri 90°	110 mm
Maks. višina reza pri 45°	72 mm
Rezalna miza	535 x 430 mm
Glavne funkcije	Mokro rezanje, voziček na kolesih, kotni omejevalnik 0°-45°, obračanje glave, fiksna/spremenljiva globina
Vzdrževanje in čiščenje	Po uporabi izpustite vodo, očistite posodo in črpalko, namažite gibljive dele
Varnost	PRCD (diferencialno stikalo <30 mA), zaščita rezila, izklop v sili, rokavice, očala, maska
Nadomestni deli in popravljivost	Diamantni diski, ogljene krtačke, vodila; popravilo pri specializiranem električarju
Splošne informacije	Samo za domačo uporabo, ne profesionalno; navodila 396 strani

Pogosto zastavljena vprašanja - HSM3500 SCHEPPACH

Kakšne materiale je mogoče rezati s HSM3500?

Scheppach HSM3500 je izključno namenjena rezanju ploščic in betonskih blokov do višine 110 mm. Rezanje lesa ali kovin je prepovedano.

Kako zamenjati diamantni disk?

Izklopite stroj, odklenite rezalno glavo, odstranite zaščitni pokrov (4 vijaki), držite gred s šestkotnim ključem, odvijte pritrdilno matico (levi navoj), odstranite stari disk, očistite površine, namestite nov disk v smeri vrtenja, privijte matico in namestite pokrov.

Ali stroj lahko deluje na suho?

Ne, HSM3500 je namenjena mokremu rezanju. Diamantni disk mora biti vedno hlajen z vodo iz črpalke. Nikoli ne režite na suho.

Kaj storiti, če vodna črpalka ne deluje več?

Takoj ustavite stroj. Izklopite ga, očistite črpalko in posodo. Preverite, ali je črpalka še vedno potopljena. Ponovno zaženite po 5 do 10 minutah. Če težava vztraja, se obrnite na strokovnjaka.

Kakšno zaščitno opremo moram nositi?

Vedno nosite zaščitna očala, masko proti prahu, zaščitne rokavice in zaščito za sluh (če hrup presega 80 dB). Uporabljajte protizdrsne čevlje.

Kako nastaviti globino reza?

Za fiksno globino popustite zvezdasti vijak (e) na rezalni glavi, spustite roko v želeni položaj, nato privijte vijak (f). Za spremenljivo globino pustite vijak (e) popuščen in med rezanjem spuščajte glavo.

Kaj naredi zaščitno stikalo na diferenčni tok (PRCD)?

PRCD ščiti pred električnim udarom tako, da prekine napajanje, če zazna tok uhajanja >30 mA. Pred vsako uporabo ga preizkusite s pritiskom na rdeči gumb; sprožiti se mora. Ponovno vklopite s tipko Reset.

Kakšna sta zahtevana napetost in frekvenca?

Naprava deluje na omrežni vtičnici 230 V~ / 50 Hz z zaščitnim vodnikom (3 žile). Uporabite podaljšek s presekom vsaj 1,5 mm².

Kako očistiti stroj po uporabi?

Izklopite stroj. Izpraznite vodo iz posode tako, da odstranite čep. Očistite posodo in črpalko s čisto vodo. Obrišite površine s krpo. Po potrebi namažite gibljive dele.

Kakšne so največje dimenzije reza?

Največja dolžina reza: 700 mm. Največja višina reza pri 90°: 110 mm; pri 45°: 72 mm.

NAVODILA ZA UPORABO HSM3500 SCHEPPACH

1. Priključite opremu za usisavanje prašine

Dijamantna rezna ploča ø 360 mm

Provrt ø 25,4 mm
Brzina vrtnje 2800 1/min
Masa 72 kg
Maks. duljina rezanja 700 mm
Maks. visina rezanja 90° 110 mm
Maks. visina rezanja 45° 72 mm
Motor 230 V~ / 50 Hz
Ulazna snaga 2200 W
Način rada*	S6 40%
Razred izolacije	B
Stupanj zaštite	IP54

Pročitajte priručnik za uporabu:

Prije postavljanja stroja za rezanje keramičkih pločica, stavljanja u pogon ili obavljanja zahvata na njemu po-zorno pročitajte priručnik za uporabu.

Opasan električni napon

Oprez! Prije svakog zahvata na stroju za rezanje keramičkih pločica isključite dovod električne energije.

Opasnost zbog iznenadnog pokretanja

Oprez! Stroj za rezanje keramičkih pločica može se iznenada ponovno pokrenuti nakon prekida opskrbe električnom energijom.

Pozor: Rezna ploča postupno se zaustavlja.

Ne usporavajte reznu ploču bočnim pritiskom.

• Pri normalnoj uporabi kućište motora može postati vruće.
• Ne naprežite stroj ili pribor kako biste obavili posao za koji je potreban veći industrijski stroj. On će raditi bolje sa snagom za koju je konstruiran.
• Sva namještanja na stroju obavljajte kada je stroj isključen.
• Ne ostavljajte stroj bez nadzora kada radi.
• Kod isključivanja napustite stroj tek nakon što se on potpuno zaustavi.
• Uvijek isključite stroj prije nego što izvučete mrežni utikač.
• Uvijek izvucite mrežni utikač. Nikada ne povlačite utikač iz utičnice za kabel.
• Ne rabite rezne ploče koje ne odgovaraju specificiranim veličinama.
  • Nikada ne nosite stroj za kabel.

19. Otklanjanje neispravnosti

Neispravnost Mogući uzrok Rješenje
Dijamantna rezna ploča otpušta se nakon isključivanja motora	Pritezna matica preslabo je pritegnuta	Pritegnite pričvrsnu maticu
Motor se ne pokreće	Kvar mrežnog osigurača Provjerite	mrežni osigurač
	Produžni kabel je neispravan Zamijenite produžni kabel
	Priključci na motoru ili sklopkiniisu ispravni	Zatražite provjeru od električara
	Motor ili sklopka su neispravni Zatražite provjeru od električara
Motor ne postiže snagu	Presjek produžnog kabela nije dovoljan	Vidi Priključivanje na električnu mrežu, Osiguračse aktivira
	Preopterećenje Provjerite alat
	Dijamantna rezna ploča je tupa	Dijamantnu reznu ploču zamijenite novom
Motor se isključujetijekom rada	Motor se isključuje zbog preopterećenja, npr. zbog previsokog pritiska pri rezanju	Pričekajte da se motor ohladi (5 – 10 minuta), azatim ga ponovno uključite
Pumpa se isključuje	Pumpa se isključuje zbog preopterećenja, npr. zbog prejakog onečišćenja	Odmah isključite stroj. Očistite pumpu i nakonotprilike 5 – 10 minuta ponovno pokrenite stroj.Pozor! Nipošto ne režite na suho!
Tijek rezanja nije optimalan	Rezna ploča je previše opterećena	Rabite prikladnu reznu ploču, smanjite pritisakpri rezanju
	Dijamantni segmenti su previšetupi	Naoštrite reznu ploču
	Rezna ploča je pregrijana zbog premalo rashladne vode	Optimirajte dovod rashladne vode

Razlaga simbolov na napravi

Z uporabo simbolov v tem priročniku želimo vašo pozornost usmeriti na mogoča tveganja. Varnostni simboli in razlage, ki jih spremljajo, je treba natančno razumeti. Sama opozorila ne odpravijo tveganj in ne morejo nadomestiti ustreznih ukrepov za preprečevanje nesreč.

	Pred zagonom preberite navodila za uporabo in varnostne napotke ter jih upoštevajte!
	Nosite zaščitne rokavice!
	Nosite zaščito za oči!
	Nosite zaščito za sluh!
	Uporabljajte zaščito pred prahom!
	Ne segajte v vrteč se rezalni kolut!
Pozor!	V teh navodilih za uporabo smo mesta, ki zadevajo vašo varnost, označili s tem znakom.
	Izdelek ustreza veljavnim evropskim direktivam.
	Izdelek ustreza veljavnim srbskimi direktivam.

Kazalo: Stran:

1. Uvod.... 196
2. Opis naprave.... 196
3. Obseg dostave....196
4. Namenska uporaba .... 196
5. Varnostni napotki....197
6. Tehnični podatki....200
7. Razpakiranje....201
8. Pred zagonom 201
9. Delovanje 201
10. Montaža 202
11. Zagon....202
12. Upravljanje / delovna navodila.... 203
13. Konec dela 204
14. Transport (sl. 23)....204
15. Električni priključek....204
16. Vzdrževanje 205
17. Dodatni napotki za zaščitno stikalo na okvarni tok (sl. 25)....205
18. Odlaganje med odpadke in reciklaža 206
19. Pomoč pri motnjah....207
20. Izjava o skladnosti 390

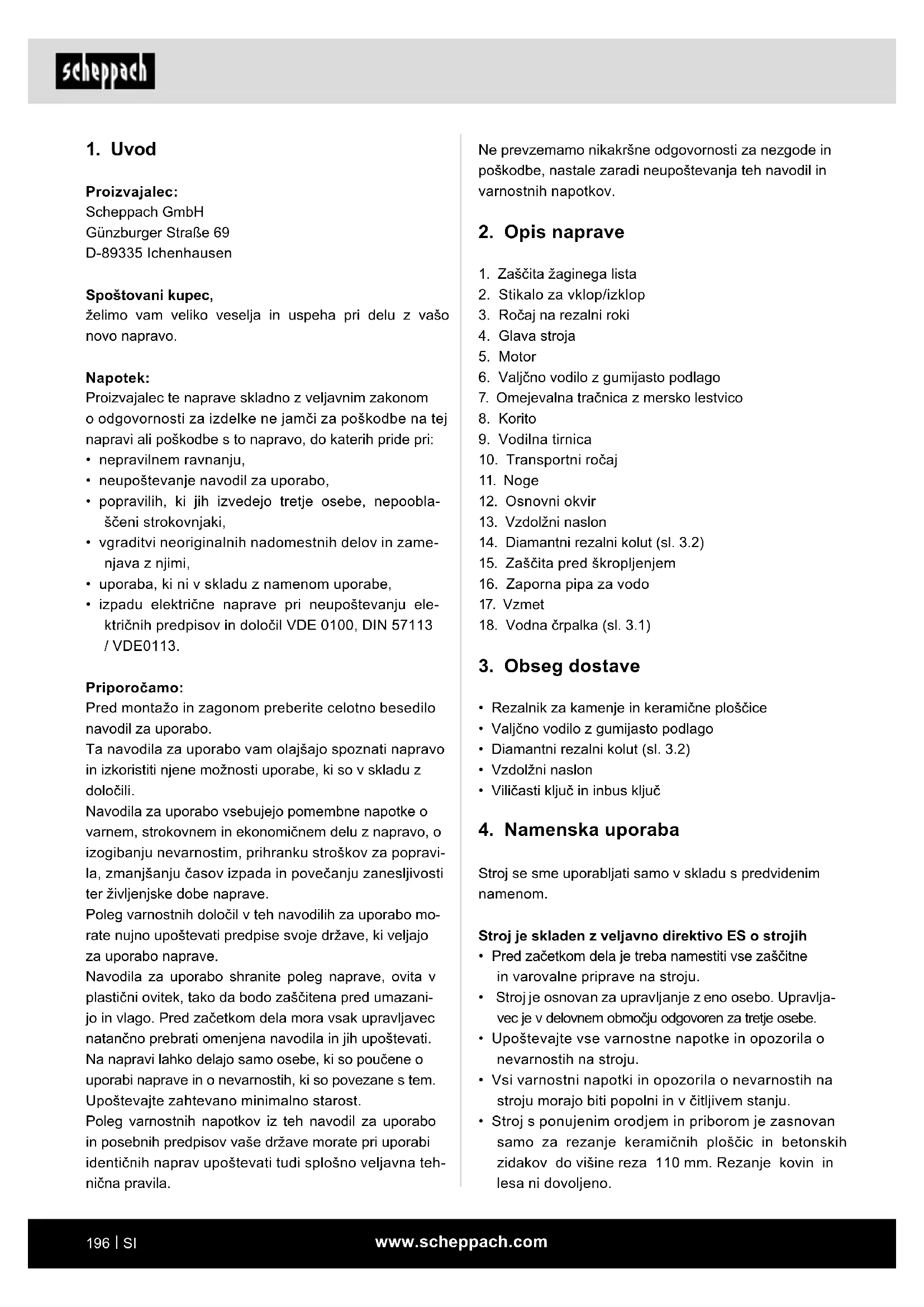

1. Uvod

Proizvajalec:

Scheppach GmbH

Proizvajalec te naprave skladno z veljavnim zakonom o odgovornosti za izdelke ne jamči za poškodbe na tej napravi ali poškodbe s to napravo, do katerih pride pri:

• nepravilnem ravnanju,
• neupoštevanje navodil za uporabo,
• popravilih, ki jih izvedejo tretje osebe, nepooblaščeni strokovnjaki,
• vgraditvi neoriginalnih nadomestnih delov in zamenjava z njimi,
• uporaba, ki ni v skladu z namenom uporabe,
• izpadu električne naprave pri neupoštevanju električnih predpisov in določil VDE 0100, DIN 57113 / VDE0113.

Priporočamo:

Pred montažo in zagonom preberite celotno besedilo navodil za uporabo.

Ta navodila za uporabo vam olajšajo spoznati napravo in izkoristiti njene možnosti uporabe, ki so v skladu z določili.

Navodila za uporabo vsebujejo pomembne napotke o varnem, strokovnem in ekonomičnem delu z napravo, o izogibanju nevarnostim, prihranku stroškov za popravila, zmanjšanju časov izpada in povečanju zanesljivosti ter življenjske dobe naprave.

Poleg varnostnih določil v teh navodilih za uporabo mo-rate nujno upoštevati predpise svoje države, ki veljajo za uporabo naprave.

Navodila za uporabo shranite poleg naprave, ovita v plastični ovitek, tako da bodo zaščitena pred umazani- jo in vlago. Pred začetkom dela mora vsak upravljavec natančno prebrati omenjena navodila in jih upoštevati.

Na napravi lahko delajo samo osebe, ki so poučene o uporabi naprave in o nevarnostih, ki so povezane s tem. Upoštevajte zahtevano minimalno starost.

Poleg varnostnih napotkov iz teh navodil za uporabo in posebnih predpisov vaše države morate pri uporabi identičnih naprav upoštevati tudi splošno veljavna tehnična pravila.

Ne prevzemamo nikakršne odgovornosti za nezgode in poškodbe, nastale zaradi neupoštevanja teh navodil in varnostnih napotkov.

2. Opis naprave

1. Zaščita žaginega lista
2. Stikalo za vklop/izklop
3. Ročaj na rezalni roki
4. Glava stroja
5. Motor
6. Valjčno vodilo z gumijasto podlago
7. Omejevalna tračnica z mersko lestvico
8. Korito
9. Vodilna tirnica
10. Transportni ročaj
11. Noge
12. Osnovni okvir
13. Vzdolžni naslon
14. Diamantni rezalni kolut (sl. 3.2)
15. Zaščita pred škropljenjem
16. Zaporna pipa za vodo
17. Vzmet
18. Vodna črpalka (sl. 3.1)

3. Obseg dostave

• Rezalnik za kamenje in keramične ploščice
• Valjčno vodilo z gumijasto podlago
  • Diamantni rezalni kolut (sl. 3.2)
  • Vzdolžni naslon
  • Viličasti ključ in inbus ključ

4. Namenska uporaba

Stroj se sme uporabljati samo v skladu s predvidenim namenom.

Stroj je skladen z veljavno direktivo ES o strojih

• Pred začetkom dela je treba namestiti vse zaščitne in varovalne priprave na stroju.
• Stroj je osnovan za upravljanje z eno osebo. Upravlja- vec je v delovnem območju odgovoren za tretje osebe.
• Upoštevajte vse varnostne napotke in opozorila o nevarnostih na stroju.
• Vsi varnostni napotki in opozorila o nevarnostih na stroju morajo biti popolni in v čitljivem stanju.

• Stroj s ponujenim orodjem in priborom je zasnovan samo za rezanje keramičnih ploščic in betonskih zidakov do višine reza 110 mm. Rezanje kovin in lesa ni dovoljeno.

• Največjih in najmanjših dimenzij obdelovancev ni dovoljeno prekoračiti ali ne doseči.

• Stroj lahko uporabljate samo v tehnično brezhibnem stanju in skladno z namenom ter navodili za uporabo, pri tem pa morate biti osveščeni o varnosti in se zavedati nevarnosti! Še posebej tiste motnje, ki lahko vplivajo na varnost, morate (dati) takoj odpraviti!
• Upoštevati morate proizvajalčeve predpise glede varnosti, dela in vzdrževanja ter meritve iz tehničnih podatkov.
• Upoštevati morate zadevne predpise za preprečevanje nezgod in ostala, splošno priznana varnostno-tehnična pravila.
• Stroj lahko uporabljajo, vzdržujejo ali popravljajo samo osebe, ki se na to spoznajo in so poučene o nevarnostih. Lastnoročne spremembe na stroju izključujejo garancijo proizvajalca za poškodbe, do katerih pride kot posledica.
• Stroj se lahko uporablja samo z originalnim priborom in originalnimi orodji proizvajalca.

Kljub namenski uporabi ni mogoče v celoti odpraviti določenih dejavnikov preostalih tveganj. Pogojene s konstrukcijo stroja lahko nastopijo naslednje točke:

• Seganje v vrteč se diamantni rezalni kolut.
• Stik z diamantnim rezalnim kolutom na nepokritem predelu.
• Izmet obdelovancev in delov obdelovancev.
• Izmet poškodovanega diamantni nastavek rezalne-ga koluta.
• Poškodbe sluha zaradi neuporabe potrebne zaščite za sluh.
• Poškodbe oči ob neuporabi zaščite za oči Vsaka vrsta uporabe, ki presega opisano, velja za ne-namensko uporabo. Proizvajalec ne daje garancije za poškodbe, ki nastanejo kot posledica take uporabe; tveganje pri takih delih nosi izključno uporabnik.

Prosimo, upoštevajte, da naše naprave namensko niso konstruirane za gospodarsko, obrtno ali industrijsko uporabo. Ne prevzemamo nobene odgovornosti, će napravo uporabljate v gospodarskih, obrtnih ali industrijskih obratih ter enakih dejavnostih.

5. Varnostni napotki

Delo z rezalnikom za kamenje in keramične ploščice je lahko nevarno, će se ne uporabljajo varni in ustrezni delovni postopki. Kot pri vseh strojih, delo z izdelkom skriva določene nevarnosti. Delo na stroju s spoštovanjem in previdnostjo znatno zmanjša nevarnost poškodbe. Če običajni varnostni ukrepi niso upoštevani, lahko pride do poškodb upravljavca. Varnostna oprema, kot so zaščitne naprave, zaščitna očala, maske za prah in zaščita za sluh, lahko zmanjša možne nevarnosti poškodb. Tudi najboljša zaščita pa ne more kompenzirati napačne ocene, brezskrbnosti ali nepozornosti. Vedno uporabljajte zdrav človeški razum in previdnost v delavnici. Če čutite, da je postopek nevaren, se ga ne poslužite. Premislite o alternativnem postopku, ki je varnejši. Zapomnite si: Sami ste odgovorni za to, da se ne poškodujete. Ta stroj je zasnovan za določena dela. Nujno priporočamo, da stroja ne spreminjate in ne uporabljate za področja uporabe, za katera ni zasnovan. Če niste prepričani, povprašajte vašega trgovca, preden začnete delati z izdelkom.

Opozorilo: Zaradi neupoštevanja teh predpisov lahko pride do hudih poškodb.

Pozor! Za zaščito pred električnim udarom, poško bami in nevarnostjo požara morate pri uporabi električnega orodja upoštevati naslednje osnovne varnostne ukrepe. Preberite in upoštevajte te napotke, preden začnete uporabljati napravo.

1. Delovni prostor vzdržujte v urejenem stanju Nered na delovnem prostoru povzroči nevarnost za nesreče.

2. Upoštevajte vplive okolice Električnih orodij ne izpostavljajte dežju. Električnih orodij ne uporabljajte na vlažnem ali mokrem okolju. Poskrbite za dobro osvetlitev. Električnih orodij ne uporabljajte v bližini vnetljivih tekočin ali plinov.

3. Zaščitite se pred električnim udarom Izogibajte se stiku telesa z ozemljenimi deli, na pri- mer cevmi, grelnimi telesi, pečmi, hladilniki.

4. Otrokom ne pustite blizu! Drugim osebam ne pustite, da bi se dotikale orodja ali kabla, ne pustite jim blizu svojemu delovnemu območju.

5. Orodja varno shranite Orodja, ki jih ne uporabljate, shranite na suhem in zaprtem mestu, ki je izven dosega otrok.

6. Ne preobremenjujte orodij V navedenem območju moči lahko delate bolje in varneje.

7. Uporabite ustrezno orodje Pri težkih delih ne uporabljajte prešibkih orodij ali strojev z nizko zmogljivostjo. Orodij ne uporabljajte za namene in dela, za katera niso namenjena; na primer ne uporabljajte ročne krožne žage za podiranje dreves ali žaganje vej.

8. Nosite primerna delovna oblačila

Ne nosite širokih oblačil ali nakita. Lahko jih zagra-bijo premikajoči se deli. Pri delih na prostem je priporočeno nositi gumijaste rokavice in nedrsečo obutev. Če imate dolge lase, nosite mrežico za lase.

1. Nosite zaščitna očala.

Pri delih, kjer se praši, uporabljajte dihalno masko.

1. Ne uporabljajte kabla nenamensko

Orodja ne prenašajte tako, da držite za kabel in kabla ne uporabljajte za to, da bi izvlekli vtič iz vtičnice. Kabel zaščitite pred vročino. oljem in ostrimi robovi.

1. Zavarujte obdelovanec

Za fiksiranje obdelovanca uporabite vpenjalne priprave ali primež. Te ga fiksirajo varneje, kot će ga držite z roko in omogočajo, da stroj upravljate z obema rokama.

1. Območja, kjer stojite, ne raztegnite preveč

Izogibajte se neobičajni telesni drži. Pazite, da stojite varno in da vedno ohranjate ravnotežje.

1. Svoja orodja negujte s skrbnostjo

Orodja morajo biti ostra in čista, da lahko delate dobro in varno. Upoštevajte napotke za vzdrževanje in za menjavo orodja. Redno preverjajte vtič in kabel in ga ob poškodovanosti predajte strokovnjaku, da ga zamenja. Kabelski podaljšek redno preverjajte in ga zamenjajte, će je poškodovan. Ročaji morajo biti suhi, na njih pa ne sme biti olja in masti.

Ob neuporabi, pred vzdrževanjem in pri menjavi orodja, npr. žaginega lista, svedra in strojnega orodja vseh vrst.

1. Na orodju ne pozabite ključev

1. Kabelski podaljšek na prostem

Na prostem uporabljajte samo dovoljene in ustre- zno označene kabelske podaljške.

1. Vedno bodite pozorni

1. Preverite, ali so je vaša naprava poškodovana

Pred nadaljnjo uporabo orodja morate pregledati zaščitne priprave ali rahlo poškodovane dele, će brezhibno in ustrezno delujejo.

Prepričajte se, da premični deli brezhibno delujejo, se ne zatikajo in niso poškodovani. Vsi deli morajo biti pravilno nameščeni, da je zagotovljeno brezhibno delovanje naprave. Poškodovane zaščitne priprave in dele mora strokovno popraviti ali zamenjati servisna delavnica, će v navodilih za uporabo ni navedeno drugače. Poškodovana stikala mora zamenjati servisna delavnica. Ne uporabljajte orodij, pri katerih ni mogoče vklopiti in izklopiti stikala.

1. Pozor!

Zaradi lastne varnosti uporabljajte samo pribor in dodatne naprave, ki so navedene v navodilih za uporabo ali jih priporoča ali navaja proizvajalec orodja. Uporaba vložnih orodij ali priborov, ki niso priporočeni v navodilih za uporabo ali v katalogu, lahko predstavlja osebno nevarnost poškodbe za vas.

1. Popravila le s strani strokovnjaka za elektriko

To električno orodje ustreza zadevnim varnostnim določilom. Popravila lahko izvaja samo strokovnjak za elektriko, sicer lahko nastane nevarnost za upravljavca.

1. Priključite napravo za odsesavanje prahu

Če obstajajo priprave za priključitev naprav za od-sesavanje prahu, se prepričajte, da so priključene in pravilno uporabljene.

⚠ OPOZORILO! To električno orodje med delovanjem ustvarja elektromagnetno polje. To polje lahko v določenih okoliščinah vpliva na aktivne ali pasivne medicinske vsadke. Zaradi zmanjšanja nevarnosti resnih ali smrtnih poškodb, osebam z medicinskimi vsadki priporočamo, da se pred uporabo električnega orodja posvetujejo s svojim zdravnikom ali proizvajalcem medicinskega vsadka.

Varnostne napotke skrbno shranite.

POSEBNI VARNOSTNI NAPOTKI

Pozor! Ta rezalnik za kamenje in keramične ploščice je zasnovan za mokro rezanje. Mrežica se lahko upravlja z nesegmentiranim diamantnim rezalnim kolutom.

- Mokre roke: Električnih komponent stroja (npr. stikala) se ne dotikajte z mokrimi rokami.

- Vtični spoji: Vsi vtični spoji morajo biti na suhem mestu in ne smejo ležati na tleh.

- Hlajenje rezalnega koluta: Poskrbite, da se rezalni kolut med celotnim postopkom rezanja hladi z vodo

- Suho rezanje: Nikoli ne izvajajte rezov na suho z rezalnimi koluti, ki so zasnovani za mokro rezanje.

- Zaščita pred prahom: Pri rezanju keramičnih ploščic vedno nosite masko za zaščito pred prahom.

• Diamantni rezalni koluti: Keramične ploščice ne potiskajte v stroj hitreje kot rezalni kolut lahko reže.
• Uporabite samo rezalne kolute, katerih število vrtljajev je najm. 3000 min ^-1 .
• Izbira rezalnega koluta: Diamantni rezalni kolut izberite tako, da ustreza materialu, ki ga boste rezali.
• Namestitev rezalnega koluta: Pred vgradnjo rezalnega koluta preverite, ali so vreteno, matica vretena in prirobnice poškodovani, obrabljeni ali zrahljani. Poškodovane ali obrabljene dele takoj zamenjajte.
• Smer vrtenja rezalnega koluta: Preverite smerno puščico na rezalnem kolutu – smer puščice se mora ujemati s smerjo vrtenja motorne gredi.
• Vreteno za rezalni kolut: Prepričajte se, da se premer luknje v rezalnem kolutu ujema s premerom vretena za rezalni kolut na stroju.
• Zaščita rezalnega koluta: Rezalnik za kamenje in keramične ploščice uporabljajte samo z ustrezno nameščeno in nastavljeno zaščito rezalnega koluta.
• Hitrost rezalnega koluta: Ne prekoračite varne de-lovne hitrosti rezalnega koluta.
• Brušenje z rezalnim kolutom: Rezalnega koluta ne poskušajte uporabiti za brušenje, da bi npr. pobrusili rob rezane keramične ploščice. Prav tako ne izvajajte polkrožnih ali krožnih rezov. Ta stroj za rezanje keramičnih ploščic je primeren samo za domačo rabo.
• Čas zaustavitve rezalnega koluta: Rezalni kolut potrebuje 20 sekund, da se po izklopu povsem ustavi. Počakajte, da se rezalni kolut povsem ustavi, nato izvlecite omrežni vtič iz vtičnice in se šele takrat dotaknite rezalnega koluta stroja, če je potrebno.
• Ne dotikajte se vrtečega se rezalnega koluta, medtem ko stroj deluje.
• Električnega orodja nikoli ne uporabljajte brez priloženega vtiča PRCD.
• Električnim delom stroja in osebam v delovnem območju ne približujte vode!
• Če je vtič ali priključni vod poškodovan, ga mora zamenjati proizvajalec ali pooblaščena servisna služba.
• Tehnične spremembe, ki bi spremenile lastnosti (npr. število vrtljajev), sme izvesti samo proizvaja-lec, da ostanejo zahteve zaščitnih predpisov izpol-njene.
  • Varnostne napotke skrbno shranite.

Posebni varnostni napotki za stroje za rezanje kamna

- Pred uporabo postavite stroj za rezanje kamna na ravno in trdno stoječo delovno površino. Poskrbite za dovolj prostora za gibanje.

• Da ne pride do nevarnosti zaradi prahu, je stroj dovoljeno uporabljati samo v mokri okolici.
  • Pred delom vedno napolnite korito z vodo.
• Stroj je dovoljeno uporabljati samo v dovolj zračenih prostorih.
  Pozor! Motor ne sme nikoli delovati v zaprtih ali ozkih prostorih. Izpušni plini vsebujejo strupen ogljikov monoksid!

- Napravo načeloma vklopite pred stikom z materialom.

- Za ta stroj za rezanje kamna veljajo strožji varnostni predpisi za mokro rezanje. Upoštevati je treba vse zaščitne ukrepe glede višjih kontaktnih napetosti.

- Električni vodi ne smejo priti v stik z vodo ali vodno meglo.

- Pred pričetkom dela preverite, ali sta naprava in omrežni kabel poškodovana.

- Preverite, ali vsi gibljivi deli naprave brezhibno delujejo in se ne zatikajo in da noben del ni poškodovan.

- Omrežna napetost se mora ujemati s podatki na tipski ploščici stroja.

- Na prostem uporabljajte samo dovoljene kabelske podaljske.

- Če uporabljate kabelski boben, kabel v celoti odvijte, da preprečite segrevanje kabla.

- Pri delih na zunanjih območjih mora biti vtičnica opremljena z zaščitnim stikalom na diferenčni tok.

- Upoštevajte smer vrtenja motorja in diamantnega rezalnega koluta.

- Pazite, da lahko odrezke odstranite ob strani rezal-nega koluta, da vas ne more zagrabiti.

- Delajte samo z diamantnimi rezalnimi koluti, ki so primerni samo za mokro rezanje.

- Uporabljajte diamantne rezalne kolute ustrezne velikosti.

- Dlani, rok in nog ne približujte vrtečemu se rezalnemu kolutu. Vedno ohranjajte zadostno razdaljo do diamantnega rezalnega koluta.

- Poškodovane rezalne kolute takoj zamenjajte. Deformiranih ali razpokanih rezalnih kolutov ni dovoljeno uporabljati.

- Uporabljajte samo diamantne rezalne kolute, ki jih priporoča proizvajalec in ki izpolnjujejo zahteve iz standarda EN 13236. Uporaba žaginih listov je pre-povedana.

- Pazite, izberete diamantni rezalni kolut, ki je primeren za material, ki ga boste rezali.

- Stroja za rezanje kamna ne uporabljajte brez zaščitnih naprav.

• Pri odpravljanju motenj ali odstranjevanju zataknjenih obdelovancev vedno izklopite stroj in izvlecite omrežni vtič. Šele nato odstranite zataknjen obdelovanec.
• Diamantni rezalni kolut zaščitite pred udarci in sunki. Ne pritiskajte preveč s strani.
• Naprave ne preobremenite do te mere, da bi se ustavila.
• Nosite primerno osebno varovalno opremo (OVO).

- Zaščito za sluh zaradi zmanjšanja tveganja na- stanka naglušnosti.

Pozor! Hrup je lahko zdravju škodljiv. Če pre-koračite dovoljeno raven zvoka 80 dB(A), mo-rate nositi zaščito za sluh.

• Zaščito dihalnih poti zaradi zmanjšanja tveganja vdihovanja nevarnega prahu.
• Nosite zaščito za oči, da zmanjšate tveganje za poškodbe oči.

• Pri rokovanju z hrapavimi obdelovanci je priporočljivo uporabljati rokavice, pri delih na prostem pa nedrsečo obutev.

• Diamantne rezalne kolute vedno kadar je mogoče nosite v posodi.

• Ta stroj smejo uporabljati samo osebe, ki se spoznajo na delo s stroji za rezanje kamna.
• Napake na stroju, vključno z vsemi pokrovi in zaščitnimi napravami, je treba takoj, ko se odkrijejo, sporočiti osebi, ki je odgovorna za varnost.
• Naprave ne pustite delovati brez nadzora.

DODATNI VARNOSTNI NAPOTKI

Pred zagonom preberite vsa navodila za ta izdelek!

Delovno mesto

Da izključite tveganje za poškodbe, škodo na stroju, požar in šok, se prepričajte, da je vaše delovno mesto

• zaščiteno pred vlago, mokroto in dežjem,
  • v njem ni vnetljivih plinov in tekočin,
• varno pred otroki – uporabite ključavnice in glavno stikalo, ko stroj ne deluje,
• čisto in pospravljeno,
• dobro prezračeno in osvetljeno.

Upravljavec

Zdrav človeški razum in previdnost sta dejavnika, ki ju ni mogoče vgraditi v stroj. Ta faktorja sta odvisna od upravljavca. Zapomnite si:

• Preprečite telesni stik z ozemljenimi površinami, kot so cevi ali radiatorji.
• Bodite pozorni. Ne delajte na stroju, če ste utrujeni.

• Z izdelkom ne delajte pod vplivom alkohola ali drog.

• Preberite opozorila, da ugotovite, ali so vaša zmožnost presoje ter vaši refleksi omejeni.

• Ne nosite ohlapnih oblačil ali nakita, ki bi se lahko ujel v vrteče se dele.
• Priporočeno je nositi nedrsečo obutev.
• Dolge lase zaščitite s primernimi pripomočki.
• Nosite zaščito za oči in ušesa. Vedno nosite:
• Maske za prah s certifikatom ANSI.
• Zaščito za sluh.
  • Vedno ohranjajte ravnotežje.
• Ne stegujte se čez delujoče stroje.

Preostala tveganja

Stroj je izdelan skladno s stanjem tehnike in pri-znanimi varnostno tehničnimi pravili. Kljub temu lahko pride pri delu do pojava preostalih tveganj.

• Nevarnost poškodb prstov in rok zaradi delujočega orodja in nestrokovnega vodenja obdelovanca.
• Ogroženost zdravja zaradi prahu. Obvezno nosite osebno zaščitno opremo in zaščito oči.
• Poškodbe zaradi okvarjenega diamantnega rezal-nega koluta. Redno preverjajte diamantni rezalni kolut, če je nepoškodovan.
• Nevarnost poškodb prstov in rok pri menjavi rezal-nega koluta. Nosite primerne delovne rokavice.
• Nevarnost poškodb pri vklopu stroja zaradi rezalnega koluta, ki se zažene.
• Nevarnost zaradi toka, će ne uporabljate ustreznih električnih priključnih vodov.
• Ogroženost zdravja zaradi vrtečega se rezalnega koluta pri dolgih laseh in ohlapnih oblačilih. Nosite osebno zaščitno opremo, kot so mrežica za lase in ozko prilegajoča se delovna oblačila.
• Poleg tega lahko kljub vsem izpolnjenim preventivnim ukrepom ostanejo preostala tveganja, ki niso očitna.
• Preostala tveganja lahko minimizirate, če skupaj upoštevate »varnostne napotke« in »namensko uporabo« ter navodila za uporabo v celoti.

6. Tehnični podatki

Dimenzije D x Š x V 1150 x 520 x 1210 mm

Rezalna miza 535 x 430 mm

Diamantni rezalni kolut ø 360 mm

Izvrtina ø 25,4 mm

Število vrtljajev 2800 1/min

Teža 72 kg

Dolžina reza maks. 700 mm

Višina reza maks. 90° 110 mm

Višina reza maks. 45° 72 mm

Motor 230 V~/50Hz

Vhodna moč 2200 W

Način delovanja* S6 40%

Razred izolacijskega materiala B

Vrsta zaščite IP54

Pridržujemo si pravico do tehničnih sprememb!

*Način delovanja – S6 40%

Način delovanja S6 je prekinjeno periodično delovanje. Delovanje je sestavljeno iz zagonskega časa, časa s konstantno obremenitvijo in časa v prostem teku. Čas cikla znaša 10 minut, relativno trajanje vklopa znaša 40 % časa cikla.

Karakteristike hrupa

Hrup na delovnem mestu lahko preseže 85 dB (A). V tem primeru so za uporabnika potrebni ukrepi za zaščito pred hrupom (nošenje zaščite za sluh!).

Nivo moči zvoka v dB

Zvočni tlak L_pA	72 dB
Moč zvoka L_wA	82 dB
Merilna negotovost K_pA	3 dB

7. Razpakiranje

⚠ POZOR!

Naprava in embalažni material nista otroški igrači! Otroci se ne smejo igrati s plastičnimi vrečkami, folijami in majhnimi deli! Obstaja nevarnost, da jih pogoltnejo in se z njimi zadušijo!

• Odprite embalažo in napravo previdno vzemite ven.
• Odstranite embalažni material ter ovojna in transportna varovala (če obstajajo).
• Preverite, ali je obseg dostave celovit.
• Preverite, če so se naprava in deli pribora poškodovali med transportom. V primeru reklamacij morate takoj obvestiti prevoznika. Kasnejših reklamacij ne bomo priznali.

• Po možnosti embalažo shranite do preteka garancijskega časa.

• Pred uporabo morate s pomočjo navodil za uporabo spoznati izdelek.

• Kot pribor, obrabne in nadomestne dele uporabljajte samo originalne dele. Nadomestne dele dobite pri svojem specializiranem trgovcu.
• Pri naročanju navedite našo številko artikla in tip ter leto izdelave izdelka.

8. Pred zagonom

Pred uporabo rezalnega brusilnika pozorno preberite navodila v tem priročniku.

Preberite navodila za uporabo:

Skrbno preberite navodilo za uporabo, preden stroj za rezanje keramičnih ploščic postavite, zaženete ali po- segate vanj.

Nevarna električna napetost

Previdno! Pred vsakim posegom na stroju za rezanje keramičnih ploščic odklopite dovod toka.

Nevarnost zaradi nenadnega zagona

Previdno! Stroj za rezanje keramičnih ploščic se lahko po vsakem izpadu električne napetosti ponovno zažene.

Razpokane diamantne kolute zamenjajte.

• Seznanite se s svojim strojem. Seznanite se z njegovo uporabo in omejitvami, kakor tudi s specifičnimi potencialnimi nevarnostmi.
• Pozorno preglejte stroj glede poškodb, da tako za- gotovite, da stroj deluje s predvideno zmogljivostjo. V primeru dvoma morate zadevni del zamenjati.
• Preden omrežni vtič vklopite v vtičnico se prepričajte, da je stikalo nastavljeno na AUS (IZKLOP).
• Prepričajte se, da je stroj očiščen in ustrezno namazan.
• Pred zagonom preverite, ali so kakšni deli poškodovani in se prepričajte, ali ti deli pravilno delujejo in izpolnjujejo svojo funkcijo.
• Preverite poravnavo vseh gibljivih delov, vseh pri-trdilnih delov in vse druge pogoje, ki lahko vplivajo na ustrezno delovanje. Vsak poškodovani del mora strokovnjak nemudoma popraviti ali zamenjati.
• Če ni mogoče pravilno vklopiti in izklopiti enega od stikal, stroja ne uporabljajte.

9. Delovanje

• Stroj postavite na ravna, nedrsljiva tla.
• Preverite, ali se napetost na ploščici s podatki uje- ma s prisotno napetostjo, šele nato priključite vtič na napajalno omrežje.
• Pred vklopom se mora rezalni kolut dati prosto vrteti.

Pozor: Diamantni rezalni kolut morate vedno hladiti z vodo.

Pozor: Rezalni kolut deluje še nekaj časa po izklopu. Rezalnega koluta ne upočasnjujte tako, da nanj priti-skate s strani.

• Med običajno uporabo lahko ohišje motorja postane vroče.
• Stroja ali pribora ne uporabljajte za to, da bi opravljali delo, ki je namenjeno za večji industrijski stroj. Bolje deluje z zmogljivostjo, za katero je zasnovan.
  • Vse nastavitve stroja opravite, ko je stroj izklopljen.
• Dokler stroj deluje, ga nikoli ne puščajte nenadzorovanega.
• Po izklopu stroj zapustite šele, ko se je popolno-ma zaustavil.
• Stroj vedno izklopite, preden izvlečete omrežni vtič.
• Vedno izvlecite omrežni vtič. Vtiča nikoli ne vlecite iz vtičnice za kabel.
• Ne uporabljajte rezalnega koluta, ki ni skladen z navedenimi velikostmi.
  • Stroja nikoli ne nosite na kablu.

Če niste prepričani, ali je delovni pogoj varen ali neva- ren, ne delajte s strojem.

10. Montaža

Zaradi embalažno-tehničnih razlogov stroj ni v celoti sestavljen.

Napravo naj postavita vsaj dve osebi!

1. Vzemite stroj iz embalaže in ga previdno bočno postavite na tla.

2. Najprej razklopite navzven oporno nogo (11) na strani brez transportnih kolesc do omejevalnika, dokler se vijak, kot je prikazano na sl. 7 ne zaskoči v dolgo luknjo. Prepričajte se, da je tudi oporna noga zaskočila in se ne zloži nazaj!

3. Postopek ponovite tudi pri drugi oporni nogi (sl. 8).

4. Stroj postavite na noge.
5. S priloženimi kabelskimi vezicami pritrdite cev za vodo in kabel na ohišje aparata. (Sl. 10,2)
6. Vodno črpalko (18) položite v držalo korita za vodo in vstavite zaporni čep (s) v odtok korita za vodo (8). (sl. 9, 10)
7. Nalijte vodo v korito do te mere, da je črpalka (18) vedno (tudi med delovanjem) pokrita z vodo.

Pozor!

Vodna črpalka ne sme nikoli delovati na suho. Med de- lovanjem mora biti vedno pokrita z vodo.

10.2 Namestitev valjčnega vodila (sl. 11)

1. Valjčno vodilo (rezalna miza) (6) položite na vodilno tirnico valjčne mize (9). Okvir (a) obeh desnih vodilnih valjev mora obdajati vodilno tirnico. Oba leva vodilna valja enostavno položite na vodilno tirnico.
2. Ko stojite pred strojem za rezanje kamna, mora merska lestvica kazati proti vam. Reža za ločevalni list 90° leži na levi strani v valjčnem vodilu (6), reža za ločevalni list 45° pa na desni strani.
3. Rezalna miza se mora rahlo kotaliti. Prepričajte se, da vsi štirje valji nalegajo na vodilno tirnico (9).

10.3 Namestitev vijaka z ročico za napravo za nagibanje rezalne glave (sl. 12)

1. Z viličastim ključem 30 mm odstranite šesterorobi vijak.
2. Nataknite na navoj vijaka z ročico (d) naprave za nagibanje rezalne glave in trdno privijte.

10.4 Montaža vzdolžnega naslona (sl. 13)

1. Namestite vzdolžni naslon (13) na omejevalno tračnico z mersko lestvico (7) na valjčnem vodilu (6).

2. Vzdolžni naslon (13) nastavite na ustrezno razdaljo do rezalnega koluta (14).

3. Vzdolžni naslon (13) fiksirajte, tako da trdno privijete ročaj za fiksiranje (b).

11. Zagon

⚠ POZOR!

Pred zagonom obvezno v celoti montirajte napravo!

Stikalo za vklop/izklop (sl. 14)

Če želite stroj vklopiti, pritisnite »l« stikala za vklop/izklop (2).

Pred začetkom rezanja počakajte, da rezalni kolut do-seže maks. število vrtljajev in črpalka hladilne vode (18) začne dovajati vodo do rezalnega koluta.

Če želite stroj izklopiti, pritisnite »0« stikala (2). (Sl. 14).

Napotek:

Po vklopu žage najprej preverite smer vrtenja diamantnega rezalnega koluta. Upoštevajte smerno puščico na stroju!

Pozor! Vodna črpalka (18) se ob vklopu pogonskega motorja (5) samodejno zažene zraven! Z zaporno pipo (16) lahko uravnavate dovajanje vode do diamantnega rezalnega koluta (14).

12. Upravljanje / delovna navodila

⚠ POZOR!

Pred zagonom obvezno v celoti montirajte napravo!

12.1 Rezi 90° (sl. 13)

1. Odvijte krilati vijak (c).
2. Kotni naslon (13) nastavite na 90° in ponovno za-tegnite krilati vijak (c).
3. Krilati vijak (b) zategnite, da fiksirate kotni naslon (13).
4. Vklopite stroj s stikalom za vklop/izklop (2).
5. Obdelovanec potisnite ob omejevalnik (13) in ga z valjčnim vodilom (6) potisnite proti diamantnemu rezalnemu kolutu (14) ter ga v celoti prerežite v enem koraku.
6. Stroj ponovno izklopite.

12.2 Diagonalni rez 45° (sl. 13)

1. Odvijte krilati vijak (c).
2. Kotni naslon (13) nastavite na 45° in ponovno za-tegnite krilati vijak (c).
3. Krilati vijak (b) zategnite, da fiksirate kotni naslon (13).
4. Rez izvršite, kot je opisano pod točko »Rezi 90°«.

12.3 Rezanje s fiksno globino rezanja (sl. 15, 16)

Pri tej vrsti reza je rezalna glava (4) fiksno nastavljena. Obdelovanec potisnite z valjčnim vodilom (6) proti diamantnemu rezalnemu kolutu (14) in ga v celoti prerežite v enem koraku.

Pri rezanju pazite, da pritiskate enakomerno, prilagojeno motorni moči!

1. Odvijte zvezdasti vijak (e) na enoti rezalne glave (4) in potisnite rezalno roko navzgor.

2. Obdelovanec, ki ga boste rezali, položite na valjčno vodilo (6) in nastavite mirujoč rezalni kolut (14) s polnim segmentom narahlo na obdelovanec.

3. Z valjčnim vodilom (6) povlecite obdelovanec na- zaj do te mere, da lahko diamantni rezalni kolut (14) nekoliko spustite.

4. Z zvezdastim vijakom (e) fiksirajte želeno globino reza.
5. Globino reza fiksirajte z zvezdastim vijakom (f) na enoti rezalne glave (4).

Pozor! Vodeni obdelovanec vedno držite oz. potiskajte na ustreznem omejevalniku za obdelovanec (7 + 13).

Pozor! Počakajte, da hladilna voda doseže rezalni kolut (14).

12.4 Rezanje z nefiksirano globino reza (sl. 16. 17)

Za lažje rezanje z večjimi globinami reza se priporoča nefiksirana globina reza. Motor (5) se pri tem manj obremeni, manj obremenjen pa je tudi diamantni rezalni kolut (14).

Pri tem koraku obdelovanec potiskate sem ter tja z valjčnim vodilom (6) pod nefiksirano rezalno glavo. Re-zalno glavo (4) pri tem z desno roko potiskate navzdol.

1. Odvijte zvezdasti vijak (e) na enoti rezalne glave (4) in potisnite rezalno roko navzgor.
2. Z zvezdastim vijakom (f) fiksirajte želeno globino reza.
3. Spustite enoto rezalne glave (4) z diamantnim rezalnim kolutom.
4. Zvezdasti vijak (e) naj ostane odvit.

Pozor! Diamantni rezalni kolut (14) mora biti mogoče spustiti pribl. 3 mm pod zgornji rob valjčnega vodila (6). Diamantni rezalni kolut se ne sme dotikati valjčne-ga vodila.

12.5 Rezanje z napravo za nagibanje rezalne glave/zajeralni rezi (sl. 18 - 20)

Z vijakom z ročico (d) sprostite napravo za nagibanje rezalne glave in obrnite rezalno glavo (4) za 45° do omejevalnika.

Znova privijte ročico.

Pozor! Pred začetkom rezanja preverite nastavitev omejevalnika. Diamantni rezalni kolut se ne sme dotikati valjčnega vodila.

Rez izvršite, kot je opisano pod točko »Rezi 90°«.

12.6 Zamenjava diamantnega rezalnega koluta (sl. 17, 18, 21, 22)

⚠ Pozor!

Izvlecite omrežni vtič.

Previdno!

- Nevarnost ureznin na diamantnem rezalnem kolutu!

• Pri menjavanju diamantnega rezalnega koluta nosi-te rokavice.
• Rezalni kolut preverite glede smeri vrtenja, neena-komernega teka in morebitnih poškodb!
• Izvlecite omrežni vtič.
• Odvijte zvezdasti vijak (e) na enoti rezalne glave (4) in potisnite rezalno roko povsem navzgor. Z zvezdastim ročajem (f) na enoti rezalnega glave (4) fiksiraite rezalno roko (sl. 17).
• Odvijte in odstranite štiri vijake na zaščitnem pokrovu lista (1) in snemite zaščitni pokrov. Napotek: Gibke cevi za vodo na zaščitnem pokrovu ni treba odklopiti. Zaščitni pokrov previdno odprite os spodaj navzgor.
• Z dostavljenim imbus ključem fiksirajte rezalno gred in z viličastim ključem (iz obsega dostave) odvijte vpenjalno matico. Levi navoj! Odstranite natezalno matico, tlačno prirobnico in previdno di- amantni rezalni kolut (14).
• Pred vgradnjo novega diamantnega rezalnega koluta (14) s krpo ali čopičem očistite rezalno gred in prirobnico lista. Pozor! Ne uporabljajte čistil, ki bi lahko načele sestavne dele.

Pozor! Pri vstavljanju novega diamantnega rezalne-ga koluta postopek izvedite v obratnem vrstnem redu. Pazite na pravilno smer vrtenja! (Diamantni rezalni ko-lut na upravljalni strani položite v držalo prirobnice – SMER PUŠČICE). Smeri puščic na rezalnem kolutu in na zaščitnem pokrovu se morata ujemati.

1. Znova namestite zaščito žaginega lista (1).
2. Preverite, ali je tek enakomeren, tako da stroj na kratko zaženete in ga nato spet izklopite.

Pozor!

• Uporaba stroja za rezanje kamna brez zaščitnega pokrova ni dovoljena!
• Bodite pozorni na pritrditev lista, diamantni rezalni kolut ne sme »opletati«.
• Pazite, da so gibke cevi za vodo na zaščitnem pokrovu čvrsto pritriene.

13. Konec dela

⚠ Pozor!

Izvlecite omrežni vtič.

Po končanem delu očistite stroj.

Po vsaki uporabi izpustite vodo. To storite tako, da čep (s) odstranite iz kadi (8).

Redno je treba čistiti umazanijo iz kadi (8) in vodne črpalke (18), saj se sicer črpalka ali vodi zamašijo in hlajenje diamantnega rezalnega koluta (14) ni več za-gotovljeno.

Kad (8) in vodno črpalko (18) po uporabi izperite s čisto vodo.

14. Transport (sl. 23)

⚠ Pozor!

Izvlecite omrežni vtič.

Če želite stroj za rezanje kamna transportirati, upošte-vajte naslednje:

• Valjčno vodilo (6) snemite in ga transportirajte ločeno.
  • Fiksirajte enoto rezalne glave (4).
• Izpraznite korito za vodo (8) in hladilni sistem.
• Oporne noge (11) zaprite, kot je opisano (sl. 4 - 7), in pri transportu uporabite transportna kolesca.

15. Električni priključek

Nameščeni elektromotor je priključen, tako da je pripravljen za uporabo. Priključek ustreza zadevnim standardom VDE in DIN. Omrežni priključek in uporabljen podaljševalni vod na strani kupca morata ustrezati predpisom.

Poškodovani električni priključni vodi

Na električnih priključnih vodih pogosto nastanejo poškodbe izolacije.

Vzroki so:

• Otiščanci, će priključne vode speljete skozi okna ali reže vrat.
• Pregibi zaradi nepravilne pritrditve ali vodenja priključnih vodnikov.
• Rezi zaradi vožnje preko priključnih vodov.
• Poškodbe izolacije zaradi iztrganja iz stenske vtičnice.
• Pretrgana mesta zaradi staranja izolacije.

Takih poškodovanih električnih priključnih vodov ne smete uporabljati, ker so zaradi poškodb izolacije smrtno nevarni.

Redno preverjajte, će so električni priključni vodi poškodovani. Pri tem pazite, da priključni vod pri preverjanju ne bo visel na napajalnem omrežju.

Električni priključni vodi morajo ustrezati zadevnim do-ločilom VDE in DIN. Uporabljajte samo priključne vode z enako oznako.

Po predpisih mora biti oznaka tipa priključnega voda natisnjena na njem.

Motor na izmenični tok 230 V\~/50 Hz

• Omrežna napetost 230 V/50 Hz.
• Omrežni priključek in podaljševalni vod morata biti trižilna = faza + nevtralno + zaščitni vodnik – (1/N/PE).
• Podaljševalni vodi morajo imeti presek najmanj 1,5 mm ^2 .
• Omrežni priključek je zaščiten za največ 16 A.

16. Vzdrževanje

⚠ Pozor!

Pred vzdrževanjem izvlecite omrežni vtič.

• Po končanem delu očistite stroj.
• Zamenjajte izrabljene rezalne kolute.
• Zamenjajte poškodovano varnostno opremo.
• S stroja je treba redno odstranjevati prah in umazanijo. Najbolje je čiščenje izvesti s krpo ali čopičem.
• Vse gibljive dele je treba mazati v rednih časovnih intervalih.
• Za čiščenje plastike ne uporabljajte jedkih sredstev.
• Redno je treba čistiti umazanijo iz korita (8) in črpalke za hladilno sredstvo (18), saj v nasprotnem primeru hlajenje diamantnega rezalnega koluta (14) ni več zagotovljeno.
• Ponovno zaženite vse varnostne naprave in jih preverite.
• Vzdrževalna dela in popravila lahko izvajajo samo strokovnjaki.

Priključevanje in popravila električne opreme lahko izvajajo samo električarji.

V primeru povpraševanja morate navesti spodnje podatke:

• Vrsta toka, ki napaja motor
- Podatki tipske ploščice stroja

Naročanje nadomestnih delov

Pri naročanju nadomestnih delov morate navesti naslednje podatke:

• Tip naprave
• Številka izdelka naprave
• Identifikacijska številka naprave
• Številka nadomestnega dela potrebnega nadomestnega dela

Informacije o servisu

Upoštevajte, da so pri tem izdelku sledeči deli podvrženi obrabi, ki izhaja iz uporabe, ali naravni obrabi oz. so sledeči deli potrebni kot potrošni material.

Obrabni deli*: diamantni rezalni koluti, oglene ščetke, mizna vodila in vodila rezalne glave

* ni nujno v obsegu dostave!

Nadomestne dele in pribor dobite v našem servisnem centru. V ta namen odčitajte QR-kodo na naslovni strani.

17. Dodatni napotki za zaščitno stikalo na okvarni tok (sl. 25)

Upoštevajte sledeče pomembne napotke za zagon in ravnanje.

Upoštevajte jih tudi, će ta izdelek predajate tretjim ose- bam. Zato ta navodila za uporabo shranite za kasnejše branje.

Varnostni napotki!

• Samovoljna predelava in/ali spreminjanje izdelka iz varnostnih in registracijskih razlogov (CE) nista dovoljena. Izdelka nikoli ne razstavljajte.
• Izdelek ni primeren za otroške roke. Otroci ne morejo preceniti nevarnosti, ki nastanejo pri uporabi električnih orodij. Zato v navzočnosti otrok bodite še posebej previdni.
• Zgradba izdelka ustreza razredu zaščite 1. Kot vir napetosti je dovoljeno uporabiti samo ustre-zno omrežno vtičnico z zaščitnim vodnikom (230 V\~/50 Hz), ki je napajana iz javnega napajal-nega omrežja.
• V industrijskih obratih je treba upoštevati predpise o preprečevanju nesreč združenja obrtnih poklicnih združenj za električne sisteme ter obratovalna sredstva.
• V šolah, izobraževalnih ustanovah, ljubiteljskih delavnicah in delavnicah za samopomoč mora uporabo izdelka nadzirati šolano osebje.
• Z izdelkom ravnajte previdno. S sunki, udarci ali s padcem z nizke višine se poškoduje.
• Izdelka nikoli ne uporabljajte, će ga prestavite iz hladnega v topel prostor. Kondenzirana voda, ki pri tem nastane, lahko v določenih okoliščinah uniči izdelek.

• Najprej počakajte, da izdelek prevzame sobno temperaturo, preden za priključite na omrežno nape-tost. To lahko traja več ur.

• Izdelka se ne dotikajte z vlažnimi ali mokrimi ro- kami.

• Pazite, da ne poškodujete ali uničite izolacije celotnega izdelka.
• Če izdelka dalj časa ne boste zagnali, ga odklopite od omrežne napetosti in izvlecite vtič iz vtičnice.
• Na mestu postavitve ali pri transportu preprečite naslednie pogoie okolice:

Mokrota ali previsoka vlažnost zraka. Skrajni mraz ali skrajna vročina. Prah ali gorljivi plini, hlapi ali topila. Močne vibracije.

Močna magnetna polja, kot so v bližini strojev ali zvočnikov.

Zagon zaščitnega stikala na diferenčni tok:

• Zaščitno stikalo na okvarni tok ima tipko za preizkus. Delovanje morate preverjati pred vsakim zagonom in v rednih intervalih (najm. 1-krat na teden).
• Če se pri tem pregledu zaščitno stikalo na diferenčni tok ne izklopi pravilno, osebe niso več zaščitene! Napravo morate nemudoma zameniati!
• Pri škodi, ki nastane zaradi neupoštevanja teh navodil za uporabo, se garancija izniči. Ne prevzemamo nobene odgovornosti za posledično škodo.
• Pred vsako uporabo preverite, ali so na izdelku morda nastale poškodbe! Če odkrijete poškodbe, izdelka ne smete priključiti na omrežno napetost!
• Po pritisku oranžne tipke za ponastavitev je naprava pripravljena za obratovanje. Pred uporabo z rdečo tipko za testiranje preverite sproženje.
  • Vklopite zaščitno stikalo na diferenčni tok v vtičnico.
• Pritisnite oranžno tipko za ponastavitev.
• Če je naprava pripravljena za obratovanje se v oknu prikaže rdeč simbol.
• Pritisnite rdečo tipko za testiranje. Pri tem se simulira okvarni tok.
• Ko naprava deluje pravilno, zaščitno stikalo odklopi porabnika od omrežja. To je v oknu prikazano tako, da rdeči simbol izgine.
• Zaščita za ljudi in živali je zagotovljena samo pri ustreznem delovanju naprave.
• Za obratovanje morate ponovno pritisniti tipko za ponastavitev.
  • Sedaj lahko priklopite porabnika.

Tehnični podatki:

Sprožilni okvarni tok	< 30 mA
Električno napajanje	230 - 240 V~ / 50 Hz
Obremenljivost	16 A (3680 W)

Število polov 2-polna vezava

Predvarovalka 16 A

Vrsta zaščite IP54

Mere 126 x 50 x 88 mm

Namenska uporaba!

Prenosno zaščitno stikalo na okvarni tok s sprožilnikom ničelne napetosti je zasnovano za brusilni stroj za mokro brušenje in podobne električne porabnike v gospodinjstvu.

Preprosto se priključi med električno napajanje in porabnika ter tako zagotavlja optimalno zaščito pred dotikom delov, ki prevajajo napetost, in pred ponovnim zagonom stroja po vrnitvi napetosti.

- Stroj vedno uporabljajte s priloženim zaščitnim stikalom na okvarni tok.

18. Odlaganje med odpadke in reciklaža

Napotki za embalažo

Embalažne materiale je mogoče reciklirati. Embalažo zavrzite okolju prijazno.

Napotki glede zakona o električnih in elektronskih napravah

Stare električne in elektronske naprave ne sodijo med gospodinjske, pač pa jih morate zavreči oz. oddati na zbirno mesto ločeno!

• Stare baterije in akumulatorje, ki niso fiksno vgrajeni v staro napravo, je treba pred oddajo na zbirno mesto odstraniti brez uničenja komponent! Navodila za njihovo odstranjevanje ureja zakon o baterijah.
• Lastnik oz. uporabnik električnih in elektronskih naprav je zakonsko zavezan, da stare naprave po njihovi uporabi odda.
• Končni uporabnik nosi odgovornost za brisanje svojih osebnih podatkov na stari napravi, ki jo želi zavreči!
• Simbol prečrtanega smetnjaka pomeni, da električnih in elektronskih naprav ne smete odlagati med gospodinjske odpadke.

• Električne in elektronske naprave lahko brezplačno oddate na naslednijih mestih:

• Javno-pravna mesta za odstranjevanje odpadkov oz. zbirna mesta (npr. komunalna podjetja).

• Prodajna mesta električnih naprav (stacionarna in spletna), će so trgovci zavezani k prevzemanju starih naprav ali to ponujajo brezplačno.

• Do tri stare električne naprave na vrsto naprave, z dolžino stranice največ 25 centimetrov, lahko brez predhodnega nakupa nove naprave od proizvajalca oddate pri njem ali na drugem pooblaščenem zbirnem mestu v vaši bližini.

• Ostale proizvajalčeve in trgovčeve dodatne pogoje za prevzem najdete pri posamezni servisni službi.

• Če proizvajalec dostavi novo električno napravo v zasebno gospodinjstvo, lahko končni uporabnik na zahtevo naroči brezplačen prevzem stare električne naprave. Povežite se s servisno službo proizvajalca.

• Te izjave veljajo le za naprave, ki so nameščene in prodane v državah Evropske unije in so predmet evropske direktive 2012/19/EU. V državah izven območja Evropske unije lahko veljajo drugačna določila za odstranjevanje starih električnih in elektronskih naprav med odpadke.

• Pomoč pri motnjah

Motnja Morebiten vzrok Ukrep
Diamantni rezalni kolut se po izklopu motorja sprosti	Pritrdilna matica ni dovolj zategnjena.	Pritegnite pritrdilno matico
Motor se ne zažene	Izpad omrežne varovalke Preverite	omrežno varovalko
	Podaljševalni vod je okvarjen Zamenjajte podaljševalni vod
	Priključki na motorju ali stikalu niso v redu	Mora pregledati strokovnjak za elektriko
	Okvarjen motor ali stikalo Mora pregledati strokovnjak za elektriko
Motor nima moči	Presek podaljševalnega voda ni zadosten	Glejte Električni priklop, varovalka se sproži
	Preobremenitev Preverite orodje
	Diamantni rezalni kolut je top	Diamantni rezalni kolut zamenjajte z novim
Motor se med delom izklopi	Motor se izklopi zaradi preobremenitve, npr. zaradi premočnega pritiskanja pri rezanju	Počakajte, da se motor ohladi (5–10 minut), nato ga ponovno vklopite
Črpalka se izklopi	Črpalka se je izklopila zaradi preobremenitve, npr. zaradi premočne umazanije	Stroj takoj izklopite. Očistite črpalko in po 5–10 minutah ponovno zaženite stroj. Pozor! Pod nobenim pogojem ne režite na suho!
Potek reza ni optimalen	Rezalni kolut je premočno obremenjen	Uporabite primeren rezalni kolut, zmanjšajte pritisk pri rezanju
	Diamantni segmenti so preveč topi	Nabrusite rezalni kolut
	Rezalni kolut je pregret zaradi premajhne količine hladilne vode	Izboljšajte dovajanje hladilne vode

4. Namenska upotreba

Opasan električni napon

Oprez! Pre svakog zahvata na sekaču pločica isključite napajanje strujom.

Nemojte kočiti ploču za odsecanje bočnim pritiskom.

ične struje 230 V\~/50 Hz

• Mrežni napon 230 V/50 Hz.
- Mrežni priključak i produžni kabl moraju biti 3-žilni = P + N + SL. - (1/N/PE).
- Produžni kablovi moraju imati poprečni presek od najmanje 1,5 mm ^2 .
- Mrežni priključak se osigurava sa maksimalno 16 A.

16. Održavanje

⚠️ Pažnja!

Pre svih radova na održavanju izvucite mrežni utikač.

• Očistiti mašinu posle završetka rada.
• Zamenite istrošene ploče za odsecanje.
• Zamenite oštećeni zaštitni uređaj.
• Prašina i prljavština se moraju redovno uklanjati sa mašine. Čišćenje je najbolje obaviti krpom ili četkicom.
• Svi pokretni delovi se moraju podmazivati u redovnim vremenskim intervalima.
• Za čišćenje plastike ne koristite nagrizajuća sredstva.
• Korito (8) i pumpa za rashladno sredstvo (18) redovno se moraju čistiti od prljavštine, jer u protivnom hlađenje dijamantskog reznog diska (14) neće biti garantovano.
• Ponovo pustite sve sigurnosne uređaje u rad i proverite ih.
• Radove održavanja i popravke smeju da izvode samo kvalifikovani stručnjaci.

Priključci i popravke

Priključivanja i popravke električne opreme sme da vrši samo kvalifikovani električar.

Očitne pomanjkljivosti je potrebno naznaniti 8 dni po prejemu blaga, v nasprotnem primeru izgubi kupec vse pravice do garancije zaradi takšnih pomanjkljivosti. Za naše naprave dajemo garancijo ob pravilni uporabi za čas zakonsko določenega roka garancije od predaje in sicer na takšen način, da vsak del naprave brezplačno nadomestimo, za katerega bi se v tem roku izkazalo, da je zaradi slabega materiala ali slabe izdelave neuporaben. Za dele, ki jih sami ne izdelujemo, jamčimo samo toliko, kolikor zahteva garancija drugih podjetij. Stroški za vstavljanje novih delov nosi kupec. Zahteve za spreminjanje in zmanjšanje ter ostale zahteve za nadomestilo škode so izključene.

Garantie DE
