Produkta veids	Griezējs (flīžu/betona bloku)
Zīmols	Scheppach
Modelis	HSM3500
Izmēri (G x P x A)	1150 x 520 x 1210 mm
Svars	72 kg
Barošana	230 V~ / 50 Hz
Jaudas patēriņš	2200 W
Darbības režīms	S6 40% (darbība ar intervāliem)
Izolācijas klase	B
Aizsardzības pakāpe	IP54
Dimanta disks	Diametrs 360 mm, urbums 25,4 mm
Tukšgaitas ātrums	2800 apgr./min
Maks. griešanas garums	700 mm
Maks. griešanas augstums 90° leņķī	110 mm
Maks. griešanas augstums 45° leņķī	72 mm
Griešanas galds	535 x 430 mm
Galvenās funkcijas	Slapjā griešana, ratiņi ar riteņiem, leņķa atdure 0°-45°, galvas pagriešana, fiksēts/mainīgs dziļums
Apkope un tīrīšana	Pēc lietošanas iztukšot ūdeni, tīrīt tvertni un sūkni, ieeļļot kustīgās daļas
Drošība	PRCD (noplūdes strāvas slēdzis <30 mA), asmens aizsardzība, avārijas apturēšana, cimdi, brilles, maska
Rezerves daļas un remontējamība	Dimanta diski, oglekļa sukas, vadotnes; remonts pie kvalificēta elektriķa
Vispārīga informācija	Tikai mājsaimniecības lietošanai, ne profesionālai; lietošanas instrukcija 396 lapas

Bieži uzdotie jautājumi - HSM3500 SCHEPPACH

Kādus materiālus var griezt ar HSM3500?

Scheppach HSM3500 ir paredzēta tikai flīžu un betona bloku griešanai līdz 110 mm augstumam. Aizliegts griezt koku vai metālu.

Kā nomainīt dimanta disku?

Atvienojiet iekārtu, atbloķējiet griešanas galvu, noņemiet aizsargpārsegu (4 skrūves), turiet vārpstu ar sešstūra atslēgu, atskrūvējiet stiprinājuma uzgriezni (kreisās puses vītne), noņemiet veco disku, notīriet virsmas, uzstādiet jauno disku, ievērojot griešanās virzienu, pieskrūvējiet uzgriezni un uzlieciet atpakaļ pārsegu.

Vai iekārta var darboties sausā veidā?

Nē, HSM3500 ir paredzēta slapjai griešanai. Dimanta disks vienmēr jādzesē ar sūkņa ūdeni. Nekad neveiciet sauso griešanu.

Ko darīt, ja ūdens sūknis vairs nedarbojas?

Nekavējoties apturiet iekārtu. Atvienojiet to, notīriet sūkni un tvertni. Pārbaudiet, vai sūknis joprojām ir iegremdēts. Pēc 5-10 minūtēm atkārtoti palaidiet. Ja problēma joprojām pastāv, sazinieties ar speciālistu.

Kādi aizsardzības līdzekļi man jālieto?

Vienmēr valkājiet aizsargbrilles, putekļu masku, aizsargcimdus un dzirdes aizsardzību (ja troksnis pārsniedz 80 dB). Izmantojiet pretslīdes apavus.

Kā noregulēt griešanas dziļumu?

Fiksētam dziļumam atskrūvējiet zvaigznes skrūvi (e) uz griešanas galvas, nolaidiet roku vēlamajā pozīcijā, pēc tam pievelciet skrūvi (f). Mainīgam dziļumam atstājiet skrūvi (e) atskrūvētu un nolaidiet galvu griešanas laikā.

Ko dara noplūdes strāvas aizsargslēdzis (PRCD)?

PRCD aizsargā pret elektrošoku, pārtraucot barošanu, ja tiek atklāta noplūdes strāva >30 mA. Pirms katras lietošanas pārbaudiet to, nospiežot sarkano pogu; tam jāatslēdzas. Atkārtoti ieslēdziet ar Reset pogu.

Kāds ir nepieciešamais spriegums un frekvence?

Iekārta darbojas ar 230 V~ / 50 Hz kontaktligzdu ar aizsargvadu (3 vadi). Izmantojiet pagarinātāju ar šķērsgriezumu vismaz 1,5 mm².

Kā tīrīt iekārtu pēc lietošanas?

Atvienojiet iekārtu. Iztukšojiet ūdeni no tvertnes, noņemot aizbāzni. Notīriet tvertni un sūkni ar tīru ūdeni. Noslaukiet virsmas ar drānu. Ja nepieciešams, ieeļļojiet kustīgās daļas.

Kādi ir maksimālie griešanas izmēri?

Maksimālais griešanas garums: 700 mm. Maksimālais griešanas augstums 90° leņķī: 110 mm; 45° leņķī: 72 mm.

LIETOŠANAS INSTRUKCIJA HSM3500 SCHEPPACH

Simbolu, kas atrodas uz ierīces, skaidrojums

Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus.

	Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādījumus!
	Lietojiet aizsargcimdus!
	Lietojiet aizsargbrilles!
	Lietojiet ausu aizsargus!
	Lietojiet pretputekļu aizsargu!
	Neaiztieciet strādājošu griešanas disku!
△ levērībai!	Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu drošību, mēs esam apgādājuši ar šādu zīmi.
	Ražojums atbilst spēkā esošajām Eiropas Direktīvām.
	Ražojums atbilst piemērojamām Serbijas vadlīnijām.

Satura rādītājs: Lappuse:

1. levads....238
2. lerīces apraksts 238
3. Piegādes komplekts 238
4. Noteikumiem atbilstoša lietošana....238
5. Drošības norādījumi 239
6. Tehniskie raksturlielumi 243
7. Izpakošana....243
8. Pirms lietošanas sākšanas....243
9. Darbība 244
10. Montāža 244
11. Lietošanas sākšana 245
12. Vadība/darba norādījumi....245
13. Darba beigšana 246
14. Transportēšana (23. att.) 246
15. Pieslēgšana elektrotīklam 246
16. Apkope....247
17. Papildu norādes noplūdstrāvas aizsargslēdzim (25. att.) 247
18. Utilizacija un otrreizēja izmantošana....249
19. Traucējumu novēršana 250
20. Atbilstības deklarācija.... 391

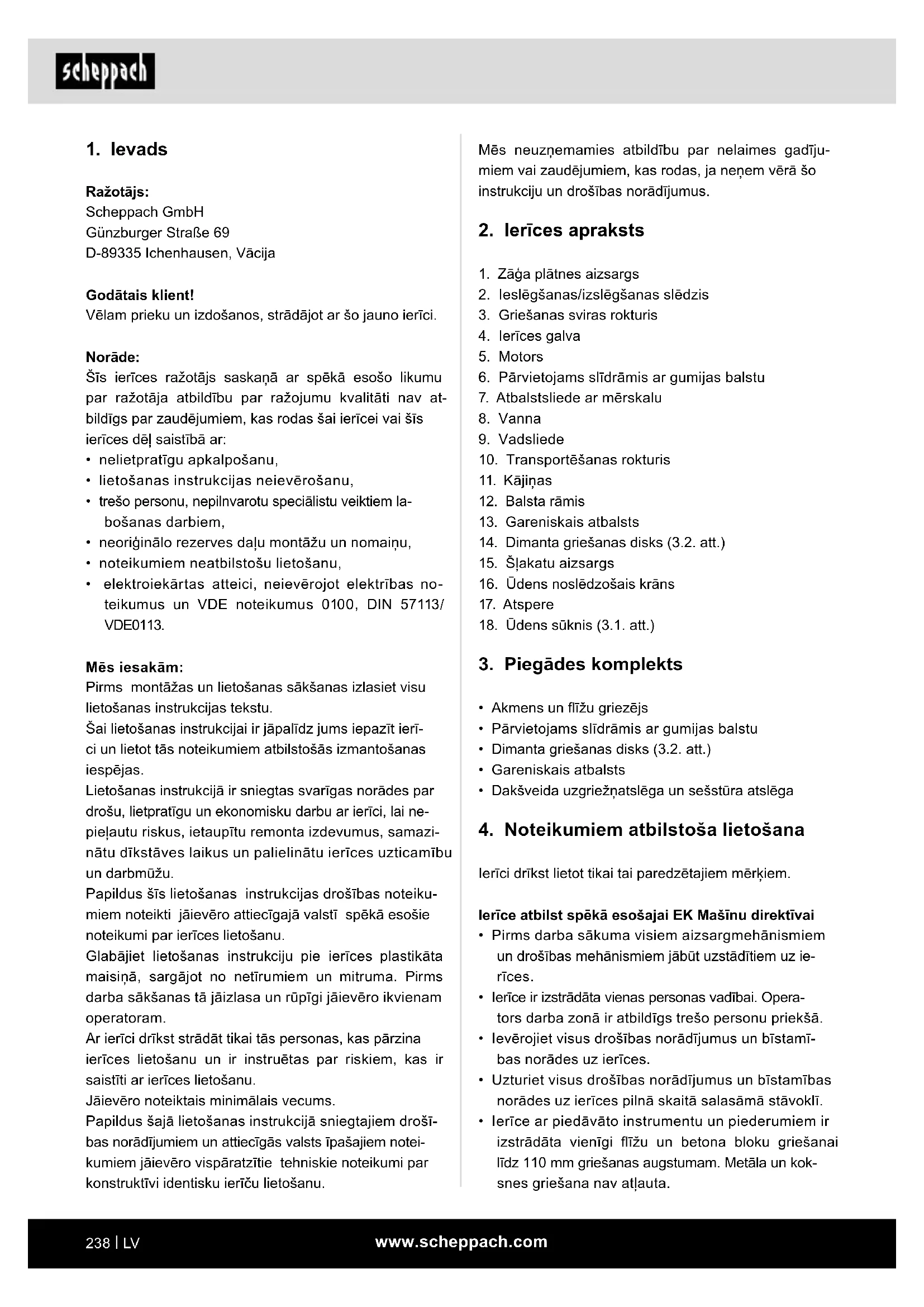

1. levads

Ražotājs:

Scheppach GmbH

D-89335 Ichenhausen, Vācija

Godātais klient!

Vēlam prieku un izdošanos, strādājot ar šo jauno ierīci.

Norāde:

Šīs ierīces ražotājs saskaṇā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēl saistībā ar:

• nelietpratīgu apkalpošanu,
• lietošanas instrukcijas neievērošanu,
• trešo personu, nepilnvarotu speciālistu veiktiem la- bošanas darbiem,
• neoriginālo rezerves daļu montāžu un nomainņu,
  • noteikumiem neatbilstošu lietošanu,
• elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113/VDE0113.

Mês iesakām:

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai ir jäpalīdz jums iepazīt ieri- ci un lietot tās noteikumiem atbilstošās izmantošanas iespējas.

Lietošanas instrukcijā ir sniegtas svarīgas norādes par drošu, lietpratīgu un ekonomisku darbu ar ierīci, lai nepieļautu riskus, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu ierīces uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par ierīces lietošanu.

Glabājiet lietošanas instrukciju pie ierīces plastikāta maisinā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram.

Ar ierīci drīkst strādāt tikai tās personas, kas pārzina ierīces lietošanu un ir instruētas par riskiem, kas ir saistīti ar ierīces lietošanu.

Jāievēro noteiktais minimālais vecums.

Papildus šajā lietošanas instrukcijā sniegtajiem drošības norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehniskie noteikumi par konstruktīvi identisku ierīču lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadīju-miem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. lerīces apraksts

1. Zāga plātnes aizsargs
2. leslēgšanas/izslēgšanas slēdzis
3. Griešanas sviras rokturis
4. lerīces galva
5. Motors
6. Pārvietojams slīdrāmis ar gumijas balstu
7. Atbalstsliede ar mērskalu
8. Vanna
9. Vadsliede
10. Transportēšanas rokturis
11. Kājiņas
12. Balsta rāmis
13. Gareniskais atbalsts
14. Dimanta griešanas disks (3.2. att.)
15. Šlakatu aizsargs
16. Ūdens noslēdzošais krāns
17. Atspere
18. Ūdens sūknis (3.1. att.)

3. Piegādes komplekts

• Akmens un flīžu griezējs
• Pārvietojams slīdrāmis ar gumijas balstu
  • Dimanta griešanas disks (3.2. att.)
  • Gareniskais atbalsts
  • Dakšveida uzgriežnatslēga un seštūra atslēga

4. Noteikumiem atbilstoša lietošana

lerīci drīkst lietot tikai tai paredzētajiem mērkiem.

lerīce atbilst spēkā esošajai EK Mašīnu direktīvai

• Pirms darba sākuma visiem aizsargmehānismiem un drošības mehānismiem jābūt uzstādītiem uz ierīces.
• lerīce ir izstrādāta vienas personas vadībai. Operators darba zonā ir atbildīgs trešo personu priekšā.
• levērojiet visus drošības norādījumus un bīstamī-bas norādes uz ierīces.
• Uzturiet visus drošības norādījumus un bīstamības norādes uz ierīces pilnā skaitā salasāmā stāvoklī.

• lerīce ar piedāvāto instrumentu un piederumiem ir izstrādāta vienīgi flīžu un betona bloku griešanai līdz 110 mm griešanas augstumam. Metāla un kok-snes griešana nav atļauta.

• Nepārsniedziet apstrādājamo darba materiālu maksimālo izmēru, un apstrādājamo darba materiālu izmērs nedrīkst būt mazāks par minimālo izmēru.

• Lietojiet ierīci tikai tehniski nevainojamā stāvoklī, kā arī atbilstoši noteikumiem, apzinoties drošības aspektus un iespējamos riskus, ievērojot lietošanas instrukciju! Nekavējoties novērsiet (uzticiet novērst) īpaši traucējumus, kas varētu kaitēt drošībai!
• Jäievēro ražotāja drošības, darba un apkopes noteikumi, kā arī tehniskajos raksturlielumos minētie izmēri.
• Jāievēro atbilstošie nelaimes gadījumu novēršanas noteikumi un citi vispāratzītie drošības tehnikas noteikumi.
• lerīci drīkst lietot, apkopt vai labot tikai personas, kuras to pārzina, un ir instruētas par riskiem. Patva-līgas ierīces izmaiņas izslēdz ražotāja atbildību par šādu darbību rezultātā izrietošajiem bojājumiem.
• lerīci drīkst lietot tikai ar ražotāja originālajiem pie- derumiem un originālajiem instrumentiem.

Neskatoties uz noteikumiem atbilstošu lietošanu, nevar pilnīgi izslēgt noteiktus atlikušo risku faktorus. Saistībā ar ierīces konstrukciju un uzbūvi var rasties šādi riski:

• iekeršanās rotējošā dimanta griešanas diskā;
• pieskaršanās dimanta griešanas diskam nenoseg-tā zonā;
• Darba materiālu un to daļu izmete.
• griešanas diska bojāta dimanta uzliktņa izmete;
• dzirdes traucējumi, ja netiek lietoti nepieciešamie ausu aizsargi;
• acu savainojumi, ja neizmanto acu aizsargu.

Jebkura lietošana, kas neatbilst šim mērķim, ir uzskatāma par noteikumiem neatbilstošu. Par šādu darbību rezultātā izrietošajiem bojājumiem ražotājs nav atbildīgs; risku uzņemas vienīgi pats lietotājs.

Nemiet vērā, ka mūsu ierīces noteikumiem atbilstošā veidā nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies ga- rantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

5. Drošības norādījumi

Darbs ar akmens un fližu griezēju var būt bīstams, ja neievēro drošas un pareizas darba metodes. Tāpat kā visas ierīces, darbs ar šo ražojumu slēpj sevī noteiktus riskus. Darbs pie ierīces ar cienų un piesardzību ievērojami samazina savainošanās risku. Ja parastie drošības pasākumi paliek neievēroti, tas var radīt savainojumus operatoram.

Drošības aprīkojums, piem., aizsargmehānismi, aizsargbrilles, putekļu aizsargmaskas un ausu aizsargi var mazināt iespējamos savainošanās riskus. Taču vislabākā aizsardzība nespēj kompensēt nepareizu novērtēšanu, bezrūpību vai neuzmanību. Vienmēr izmantojiet darbnīcā savu veselo saprātu un piesardzību. Ja kāds process liekas bīstams, nemēģiniet to.

Apsveriet alternatīvu rīcības veidu, kas liekas drošāks.

Atcerieties: Jūsu kermana veselums ir jūsu personīgās atbildības jomā. Šī ierīce bija izstrādāta noteiktiem darbiem.

Mēs neatlaidīgi iesakām neizmainīt ierīces konstrukciju un neizmantot to lietošanas jomām, kurām tā nav bijusi konstruēta. Ja neesat drošs, vispirms pajautājiet tirdzniecības uznēmumam, pirms strādājat ar ražojumu.

Bridinājums! Šo noteikumu neievērošana var radīt nopietnus savainojumus.

levērībai! Lai izsargātos no elektrošoka, savainojumiem un aizdegšanās, lietojot elektroinstrumentus, ṣemiet vērā turpmāk minētos galvenos drošības norādījumus. Pirms ierīces lietošanas izlasiet un ievērojiet šos norādījumus.

1. Uzturiet kārtībā savu darba vietu Nekārtība darba vietā rada negadījuma risku.
2. Nemiet vērā apkārtējās vides ietekmi Sargājiet elektroinstrumentus no lietus. Nelietojiet elektroinstrumentus mitrā vai slapjā vidē. Nodrošiniet labu apgaismojumu. Nelietojiet elektroinstrumentus viegli aizdedzināmu šķidrumu vai gāzu tuvumā.
3. Sargājiet sevi no iespējamā elektrošoka Nepieļaujiet Ķermeņa daļu pieskaršanos iezemētiem priekšmetiem, piemēram, caurulēm, sildķermeniem, plītīm, ledusskapjiem.
4. Nelaidiet klāt bērnus! Nelaujiet citām personām pieskarties instrumentam vai vadam, nelaidiet klāt tās savā darba vietā.
5. Uzglabājiet instrumentus drošā vietā Instrumentus, ko nelietojat, vajadzētu uzglabāt sau- sā, aizslēgtā telpā, kas nebūtu pieejama bērniem.
6. Nepārslogojiet instrumentus Norādītajā jaudas diapazonā iespējams strādāt labāk un drošāk.

7. Lietojiet pareizo instrumentu Neizmantojiet pārāk mazjaudīgus instrumentus vai pierīces smagu darbu veikšanai. Nelietojiet instrumentus tādiem mērkiem un darbiem, kuriem tie nav paredzēti, piem., nelietojiet rokas ripzāgi, lai gāztu kokus vai zāgētu zarus.

8. Valkājiet piemērotas darba drēbes

Nevalkājiet platu apgērbu vai rotaslietas. lerīces kustīgās daļas tās var satvert. Strādājot ārpus telpām, ieteicams izmantot gumijas cimdus un neslīdošus apavus. Garus matus nosedziet ar matu tīklinu.

1. Lietojiet aizsargbrilles

Izmantojiet elpošanas masku, veicot puteklainus darbus.

1. Neizmantojiet vadu citam nolūkam

Nepärnēsājiet instrumentu aiz vada un nelietojiet vadu, lai izvilktu kontaktdakšu no kontaktligzdas. Sargājiet vadu no karstuma, ellas un asām škautnēm.

1. Nostipriniet darba materiālu

Lietojiet iespīlēšanas mehānismus vai skrūvspīles, lai nostiprinātu detaļu. Tā to var noturēt drošāk nekā ar roku, un ierīci ir iespējams lietot ar abām rokām.

1. Neizstiepiet par daudz savu pozīciju

Nepieļaujiet nenormālu stāju. Nodrošiniet stabilu pozīciju un vienmēr saglabājiet līdzsvaru.

1. Rūpīgi kopiet instrumentus

Uzturiet instrumentus asus un tīrus, lai darbs veik- tos labi un droši. levērojiet apkopes noteikumus un instrumentu nomainas norādījumus. Regulāri pārbaudiet kontaktdakšu un vadu, un bojājumu gadījumā uzticiet tos nomainit kompetentam speciā- listam. Regulāri pārbaudiet pagarinātāja kabelus un nomainiet bojātos. Nodrošiniet, lai rokturi būtu sausi, un nebūtu notraipīti ar ellu un smērvielu.

1. Atvienojiet tikla kontaktspraudni.

Ja nelietojat instrumentu, pirms apkopes un no-mainot instrumentu, piem., zāga plātni, urbi un visa veida ierīces instrumentus.

1. Neatstājiet iespraustas instrumentu atslēgas

Pirms ieslēgšanas pārbaudiet, vai ir noņemtas atslēgas un regulēšanas instrumenti.

1. Nepielaujiet nejaušu darbības sākšanu

Nepärnēsājiet instrumentus, kas pievienoti pie elektrotīkla, ar pirkstu uz slēdža. Pārliecinieties, vai slēdzis, pievienojot pie elektrotīkla, ir izslēgts.

1. Pagarinātāja kabelis ārpus telpām

Ārpus telpām lietojiet tikai atļautos pagarinātāja kabelus ar atbilstīgiem apzīmējumiem.

1. Vienmēr esiet uzmanīgs

Novērojiet veicamo darbu. Rīkojieties prātīgi. Neizmantojiet instrumentu, ja neesat koncentrējies.

1. Pārbaudiet, vai ierīce nav bojāta

Pirms instrumenta turpmākās lietošanas rūpīgi pārbaudiet, vai aizsargmehānismi vai mazliet bojātās daļas darbojas nevainojami un atbilstoši paredzētajam mērkim.

Pārbaudiet, vai kustīgās daļas kārtīgi darbojas, vai tās neaizķeras vai nav bojātas. Visām daļām jābūt pareizi uzstādītām, un tām jāgarantē visas ierīces prasības. Bojāti aizsargmehānismi un daļas liet-pratīgi jāsalabo vai jānomaina klientu tehniskās apkalpošanas darbnīcā, ja lietošanas instrukcijās nav norādīts citādi. Bojāti slēdži jānomaina klientu servisa darbnīcā. Nelietojiet instrumentus, kuriem nevar ieslēgt un izslēgt slēdzi.

1. levērībai!

Savai drošībai lietojiet tikai piederumus un papildierīces, kas norādītas lietošanas instrukcijā vai ko ieteicis vai norādījis instrumentu ražotājs. Citu darba instrumentu vai piederumu lietošana, kas atškiras no lietošanas instrukcijā vai katalogā ieteiktajiem, var radīt personīgu savainošanās risku.

1. Remontdarbus veic tikai kvalificëts elektriikis

Šis elektroinstruments atbilst attiecīgajiem drošības noteikumiem. Remontdarbus drīkst veikt tikai kvalificēts elektrikis, pretējā gadījumā ar lietotāju var notikt nelaimes gadījumi.

1. Pievienojiet puteklu nosūkšanas ierīci

Ja ir pieejamas palīgierīces putekļu nosūkšanas iekārtu pievienošanai, pārliecinieties, vai tās tiek pievienotas un lietotas.

⚠ BRĪDINĀJUMS! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstāklos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

Uzglabājiet drošības norādījumus drošā vietā.

IPASIE DROŠIBAS NORADIJUMI

levērībai! Šis akmens un fližu griezejs ir konstruēts slapjai griešanai. lerīci drīkst lietot ar nesegmentētu dimanta griešanas disku.

• Slapjas rokas: Nepieskarieties ierīces elektriskajiem komponentiem (piem., slēdzim) ar slapjām rokām.
• Spraudsavienojumi: Visiem spraudsavienojumiem jāatrodas sausā vietā, un tie nedrīkst atrasties uz pamatnes.
• Griešanas diska dzesēšana: Pārliecinieties, vai griešanas disks visa griešanas procesa laikā tiek dzesēts ar ūdeni.
• Sausā griešana: Nekad neveiciet sausus griezumus ar griešanas diskiem, kas ir konstruēti slapjai griešanai.

- Preptuteklu aizsargs: Griežot flīzes, vienmēr lietojiet puteklu aizsargmasku.

- Dimanta griešanas diski: Nebīdiet flīzi ātrāk ierīcē, nekā tā var sagriezt flīzi ar griešanas disku.

- Izmantojiet tikai griešanas diskus, kuru apgriezienu skaits atbilst min. 3000 min ^-1 .

- Griešanas diska izvēle: Izvēlieties dimanta griešanas disku atbilstoši griežamajam materiālam.

- Griešanas diska montāža: Pirms griešanas diska montāžas pārbaudiet darbvārpstu, darbvārpstas uzgriezni un atloku, vai nav bojājumu, nolietojuma vai valīga nostiprinājuma. Nekavējoties nomainiet bojātās vai nolietotās daļas.

- Griešanas diska griešanās virziens: Pārbaudiet virziena bultiņu uz griešanas diska, bultiņas virzienam jāsakrīt ar motora vārpstas griešanās virzienu.

- Griešanas diska darbvārpsta Pārliecinieties, vai griešanas diska cauruma diamets sakrīt ar ierīces griešanas diska darbvārpstas diametru.

- Griešanas diska aizsargs: Lietojiet akmens un flīžu griezēju tikai ar pienācīgi piestiprinātu un noregulē-tu griešanas diska aizsargu.

- Griešanas diska ātrums: Nepārsniedziet griešanas diska drošo darba ātrumu.

- Slīpēšana ar griešanas disku: Nemēginiet griešanas disku izmantot slīpēšanas darbiem, lai noslīpētu, piem., nogrieztās flīzes malu. Neveiciet arī rādiusa vai apalus griezumus. Šī flīžu griešanas ierīce ir paredzēta tikai lietošanai mājas apstāklos.

- Griešanas diska apturēšanas laiks: Griešanas diskam ir nepieciešamas 20 sekundes, līdz tā pēc izslēgšanas būs pilnīgi apstājusies. Nogaidiet griešanas diska pilnīgu apstāšanos,tad atvienojiet tīkla kontaktspraudni no kontaktligzdas un tikai tad, ja nepieciešams, pieskarieties ierīces griešanas diskam.

- Nepieļaujiet jebkādu pieskaršanos rotējošam griešanas diskam, kamēr ierīce atrodas darbībā.

- Elektroinstruments nekad nav jäizmanto bez komplektä iekļautā PRCD kontaktspraudņa.

- Sargiet instrumenta elektriskās daļas un personas darba zonā no ūdens!

- Kontaktspraudna vai savienošanas vada bojājuma gadījumā to nomaiņa jāveic ražotājam vai tā pilnvarotam klientu apkalpošanas dienestam.

- Tehniskās izmaiņas, kas rada īpašību izmaiņu (piem., apgriezienu skaitu), drīkst veikt tikai ražotājs, lai apmierinātu aizsardzības noteikumu prasības.

- Uzglabājiet drošības norādījumus drošā vietā.

īpaši drošības norādījumi bloku griešanas ierīcēm

- Pirms lietošanas novietojiet bloku griešanas ierīci uz līdzenas un drošas darba virsmas. Nodrošiniet pietiekamu pārvietošanās brīvību.

- Lai nepieļautu putekļu apdraudējumu, ierīci drīkst izmantot vienīgi slapjajā zonā.

- Pirms darba vienmēr uzpildiet vannu ar üdeni.

- lerīci drīkst lietot tikai pietiekami ventilētās telpās. levērībai! Nekad neļaujiet motoram darboties slēgtās vai ierobežotās telpās. Izplūdes gāzes satur indīgu oglekla oksīdu!

- leslēdziet ierīci pamatā pirms saskares ar materiālu.

- Šai bloku griešanas ierīcei ir spēkā paaugstināti drošības noteikumi slapjajam režīmam. Ir jāpielieto visi aizsardzības pasākumi, kas vērsti pret kontaktspriegumu.

- Elektriskie vadi nedrīkst saskarties arūdeni vaiūdens miglu.

- Pirms darba sākuma pārbaudiet, vai ierīcei un tīkla barošanas kabelim nav bojājumu.

- Pārbaudiet, vai kustīgās ierīces daļas darbojas nevainojami, neaizkeras un nav bojātas.

- Tīkla spriegumam jāsakrīt ar norādēm ierīces datu plāksnītē.

- Ārpus telpām izmantojiet tikai šim nolūkam atļautos pagarinātāja kabelus.

- Izmantojot kabela spoli, pilnīgi notiniet kabeli, lai nepieļautu kabela sasilšanu.

- Strādājot ārpus telpām, kontaktligzdai jābūt aprīko-tai ar noplūdstrāvas aizsargslēdzi.

- levērojiet motora un dimanta griešanas diska griešanās virzienu.

- Vienmēr grieziet tikai vienu darba materiālu.

- Zāgējuma trajektorijai augšā un apakšā jābūt brīvai no škēršliem.

- Uzmaniet, vai jūs varat nonemt nogriezumus sānos no griešanas diska, lai netiktu satverts.

- Strādājiet tikai ar dimanta griešanas diskiem, kas ir paredzēti vienīgi slapjai griešanai.

- Izmantojiet pareiza izmēra dimanta griešanas diskus.

- Sargiet delnas, pirkstus un rokas no rotējoša griešanas diska. Vienmēr ievērojiet pietiekamu attālumu no dimanta griešanas diska.

- Nekavējoties nomainiet bojātus dimanta griešanas diskus. Nedrīkst izmantot deformētus vai saplaisā-jušus griešanas diskus.

- Izmantojiet tikai ražotāja ieteiktos dimanta griešanas diskus, kas atbilst standartam EN 13236. Ir aizliegts izmantot zāga plātnes.

- levērojiet, lai griežamajam materiālam tiktu izvēlēts piemērots dimanta griešanas disks.

• Nelietojiet bloku griešanas ierīci bez aizsargmehānismiem.
• Lai novērstu traucējumus vai noņemtu iestrēgušus darba materiālus, vienmēr izslēdziet ierīci un atvie-nojiet tīkla kontaktspraudni. Tikai pēc tam noņemiet iekīlēto darba materiālu.
• Sargiet dimanta griešanas disku no sitieniem un triecieniem. Neizdariet sānisku spiedienu.
• Nenoslogojiet ierīci tik stipri, lai tā apstātos.
• Lietojiet individuālos aizsardzības līdzekļus (IAL).
• ausu aizsargi kurluma riska mazināšanai; levērībai! Troksnis var būt kaitīgs veselībai. Ja pārsniedz 80 dB(A) lielu pieļaujamo ska- nas līmeni, jālieto ausu aizsargi.
• respirators puteklu ieelpošanas riska novēršanai.
• Acu aizsargs, lai nepieļautu acu bojāšanas risku.
• respirators puteklu ieelpošanas riska novēršanai.
• Acu aizsargs, lai nepieļautu acu bojāšanas risku.
• Manipulējot ar raupjiem materiāliem, ieteicams izmantot cimdus un, strādājot ārpus telpām, ieteicams izmantot neslīdošus apavus.
• Dimanta griešanas diski vienmēr praktiski jāpārnēsā ietvarā.
• Šo ierīci drīkst lietot tikai personas, kas labi pārzina rīkošanos ar bloku griešanas ierīcēm.
• Par klūdām ierīcē, tostarp visos pārsegos un aiz-sargmehānismos, jāziņo par drošību atbildīgai per-sonai, tiklīdz tās tiek atklātas.
• Nekad neatstājiet ierīci darboties bez uzraudzības.
• Dimanta griešanas diski vienmēr praktiski jāpārnēsā ietvarā.
• Šo ierīci drīkst lietot tikai personas, kas labi pārzina rīkošanos ar bloku griešanas ierīcēm.
• Par klūdām ierīcē, tostarp visos pārsegos un aiz-sargmehānismos, jāziņo par drošību atbildīgai personai, tiklīdz tās tiek atklātas.
• Nekad neatstājiet ierīci darboties bez uzraudzības.

PAPILDU DROŠĪBAS NORĀDĪJUMI

Pirms šī ražojuma lietošanas sākšanas izlasiet visas norādes!

Darba vieta

Lai izslēgtu savainojumu, ierīces bojājumu, ugunsgrēka un elektrošoka risku, pārliecinieties, vai jūsu darba vieta

• ir pasargāta no mitruma, slapjuma un lietus,
• ir brīva no uzliesmojošām gāzēm un šķidrumiem,
• ir bērniem nepieejama – izmantojiet piekaramās slēdzenes un galveno slēdzi, kad ierīce netiek lietota;
• ir tīra un tukša,
• ir labi ventilēta un apgaismota.

Operators

Veselais saprāts un piesardzība ir faktori, kurus nevar iebūvēt ierīcē. Šie faktori ir operatora pienākums. Lūdzu, atcerieties:

- Novërsiet kərmeṇa kontaktu ar iezemētām virsmām, piem., caurulēm vai radiatoriem.

- Esiet vērīgs. Nestrādājiet ar ierīci, ja esat noguris.

• Nelietojiet ražojumu alkohola vai narkotisku vielu iespaidā.
• Izlasiet brīdinājuma norādes, lai noteiktu, vai jūsu spriešanas spēja vai jūsu refleksi varētu būt ietekmēti.
• Nevalkājiet valīgu apgērbu vai rotaslietas, kas varētu iekerties rotējošās daļās.
• Ir ieteicami neslīdoši apavi.
• Pasargājiet garus matus ar piemērotu līdzekli.
• Lietojiet acu aizsargu un ausu aizsargus. Vienmēr lietojiet:
• ANSI sertificētās putekļu aizsargmaskas.
• Ausu aizsargus.
• Jebkurā brīdī saglabājiet līdzsvaru.
• Neliecieties pāri strādājošām ierīcēm.
• Jebkurā brīdī saglabājiet līdzsvaru.
• Neliecieties pāri strādājošām ierīcēm.

Atlikušie riski

lerīce ir konstruēta saskaņā ar tehniskās attīstības līmeni un vispāratzītajiem drošības tehnikas noteikumiem. Tomēr darba laikā var rasties daži atlikušie riski.

• Pirkstu un roku savainošanās risks, ko rada strādājošs instruments detaļas nelietpratīgas vadīšanas gadījumā.
• Veselības apdraudējums, ko rada putekļi. Noteikti lietojiet individuālos aizsardzības līdzekļus, piemēram, acu aizsargu.
• Savainojumi, ko rada bojāts dimanta griešanas disks. Regulāri pārbaudiet dimanta griešanas diska veselumu.
• Pirkstu un roku savainošanās risks, nomainot griēšanas diskus. Valkājiet piemērotus darba cimdus.
• Savainošanās risks ierīces ieslēgšanas brīdī, ko ra- da iedarbināmais griešanas disks.
• Apdraudējums, ko rada strāva, izmantojot nepienācīgus elektropieslēguma vadus.
• Veselības apdraudējums, ko rada strādājošs griešanas disks garu matu un valīga apgērba gadījumā. Lietojiet individuālos aizsardzības līdzekļus, piemēram, matu tīkliņu un cieši pieguļošu darba apgērbu.
• Turklāt neskatoties uz visiem veiktajiem piesardzības pasākumiem, var pastāvēt atlikušie riski, kas nav acīmredzami.
• Atlikušos riskus var minimizēt, ja kopā ievēro "Drošības norādījumus" un "Noteikumiem atbilstošu lietošanu", kā arī lietošanas instrukciju.

6. Tehniskie raksturlielumi

Konstruktīvie izmēri G x P x A

1150 x 520 x 1210 mm

Griešanas galds 535 x 430 mm

Dimanta griešanas disks ø 360 mm

Urbums ø 25,4 mm

Apgriezienu skaits 2800 1/min

Svars 72 kg

Maks. griešanas garums	700 mm
Maks. griešanas augstums 90°	110 mm
Maks. griešanas augstums 45°	72 mm
Motors	230V~ / 50 Hz
Ieejas jauda	2200 W
Darba režīms*	S6 40%
Izolācijas materiāla klase	B
Aizsardzības pakāpe	IP54

Paturētas tiesības veikt tehniskas izmaiņas!

*Darba režīms – S6 40 %

Darba režīms S6 ir nepārtraukts periodisks režīms. Režīmu veido palaides laiks, laiks ar konstantu slodzi un tukšgaitas laiks. Cikla ilgums ir 10 min., relatīvais ieslēgšanas ilgums ir 40 % no cikla ilguma.

Trokšna raksturlielumi

Troksnis darba vietā var pārsniegt 85 dB (A). Šajā gadījumā lietotājam ir nepieciešami trokšņu aizsardzības pasākumi (lietojiet ausu aizsargus!).

Skañas jaudas limenis dB

Skaņas spiediens L_pA	72 dB
Skaņas jauda L_wA	82 dB
Mērījuma klūda K_pA	3 dB

7. Izpakošana

⚠ IEVĒRĪBAI!

Ierīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

- Atveriet iepakojumu un uzmanîgi iznemiet ierîci.

- Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).

- Pārbaudiet, vai piegādes komplekts ir pilnīgs.

- Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti. Ja ir kādi iebildumi, nekavējoties sa-zinieties ar starpnieku. Vēlākas reklamācijas netiek atzītas.

- Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām.

- Pirms lietošanas iepazīstieties ar ražojumu, izman-tojot lietošanas instrukciju.

- Piederumiem, kā arī nodilušo daļu aizvietošanai un rezerves daļām izmantojiet tikai oriģinālās daļas. Rezerves daļas saņemsiet savā tirdzniecības uzņē-mumā.

- Pasūtijumos norādiet mūsu preces numurus, kā arī ražojuma tipu un izgatavošanas gadu.

8. Pirms lietošanas sākšanas

Pirms griešanas ierīces lietošanas uzmanīgi izlasiet šajā rokasgrāmatā iekļautās norādes.

Lietošanas pamācības lasīšana:

Rūpīgi izlasiet lietošanas instrukciju, pirms uzstādāt flīžu griešanas ierīci, sākat to lietot vai veicat tajā kā-das darbības.

Bīstams elektriskais spriegums

Uzmanību! Pirms jebkādām darbībām flīžu griešanas mašīnā izslēdziet strāvas padevi.

Bīstamība, ko rada pēkšna iedarbināšana

Uzmanību! Pēc strāvas padeves pārtraukuma fližu griešanas mašina var pēkšni sākt darboties.

Nomainiet saplaisājušus dimanta diskus.

- lepazīstiet šo ierīci. lepazīstieties ar tās lietošanu un ierobežojumiem, taču arī ar īpatnējiem potenciālajiem riskiem.

- Rūpīgi pārbaudiet, vai ierīcei nav bojājumu, lai pārliecinātos, vai tā var sniegt paredzamo rezultātu. Šaubu gadījumā attiecīgo daļu vajadzētu nomainīt.

- Pārliecinieties, vai slēdzis atrodas pozīcijā IZ-SLĒGTS, pirms ievietojat spraudni kontaktligzdā.

- Pārliecinieties, vai ierīce bija notīrīta un lietpratīgi ieeļļota.

- Pārbaudiet, vai ierīcei pirms lietošanas sākšanas nav bojātu daļu, un konstatējiet, vai šīs daļas pie-nācīgi darbojas un izpilda tām paredzēto funkciju.

• Pārbaudiet visu kustīgo daļu, visu stiprinājuma daļu ieregulējumu, un visus pārējos apstāklus, kas varētu kaitēt kārtīgai lietošanai. Katru bojāto daļu vajadzētu nekavējoties salabot vai nomainīt speciālistam.
• Neizmantojiet ierīci, ja nav iespējams pareizi ieslēgt un izslēgt slēdzi.

9. Darbība

• Novietojiet ierīci uz līdzenas, neslīdošas pamatnes.
• Pārbaudiet, vai spriegums datu plāksnītē sakrīt ar esošo spriegumu, tikai pēc tam pievienojiet kontakt-spraudni pie elektrotīkla.
• Pirms ieslēgšanas griešanas diskam jāgriežas brīvi.

levērībai! Griešanas disks vienmēr jādzesē arūdeni.

levērībai! Griešanas disks negriežas.

Nenobremzējiet griešanas disku, izdarot sānu spiedienu.

• Parastas lietošanas laikā motora korpuss var sakarst.
• Nepalieliniet ierīces vai piederumu jaudu, lai izpildītu lielāka industriālā aprīkojuma darbu. Jūs strādāsiet labāk ar jaudu, kurai ierīce bija konstruēta.
• Veiciet visus ierīces iestatījumus, kad ir izslēgta ierīce.
• Nekad neatstājiet ierīci bez uzraudzības, kamēr tā darbojas.
• Izslēdzot ierīci, atstājiet to tikai pēc tam, kad tā ir pilnīgi apstājusies.
• Vienmēr izslēdziet ierīci, pirms atvienojat tīkla kontaktspraudni.
• Vienmēr atvienojiet tikla kontaktspraudni. Nekad neatvienojiet spraudni no kontaktligzdas, velkot aiz vada.
• Neizmantojiet griešanas disku, kas nesakrīt ar precīzi noteiktajiem izmēriem.
• Nekad nepārnēsājiet ierīci aiz vada.

Ja neesat pārliecināts par to, vai kāds darba apstāklis ir drošs vai nedrošs, nestrādājiet ar ierīci.

10. Montāža

10.1 Montāža (4. - 10. att.)

lepakošanas tehnisku iemeslu dēl šī ierīce nav uzstādīta nokomplektētā veidā.

Uzstādiet ierīci, piesaistot vismaz divas personas!

1. Izņemiet ierīci no iepakojuma un novietojiet to uzmanīgi sāniski uz grīdas.

2. Vispirms atlokiet līdz galam uz āru balsta kāju (11) pusē bez transportēšanas ritentiņiem, līdz skrūve nofiksējas garencaurumā, kā parādīts 7. att. Pār- liecinieties, vai arī balsta kāja ir nofiksēta un vairs nepielocīsies atpakal!

3. Atkārtojiet procesu otrajai balsta kājai (8. att.).
4. Novietojiet ierīci uz kājām.
5. Izmantojot pievienotos kabelu savilcējus, nofiksējiet ūdensvada šlūteni un kabeli pie ierīces korpusa. (10,2. att.)
6. levietojiet üdens sūkni (18) üdens vannas stiprinā-jumā un ievietojiet noslēgu (s) üdens vannas (8) notekā. (9., 10. att.)
7. lepildiet üdeni vannā, tā ka sūknis (18) jebkurā brī-dī (arī lietošanas laikā) būtu noklāts ar üdeni.

levērībai!

Üdens süknis nekad nedrīkst darboties tukšgaitā. Tam lietošanas laikā vienmēr jābūt noklātam ar üdeni.

10.2 Pārvietojamā slīdrāmja montāža (11. att.)

1. Uzlieciet pārvietojamo slīdrāmi (griešanas galds) (6) uz pārvietojamā galda vadsliedes (9), turklāt abu labās puses vadveltnīšu rāmis (a) aptver vadsliedi. Uzlieciet abus kreisās puses vadveltnīšus vienkārši uz vadsliedes.
2. Ja jūs stāvat bloku griešanas ierīces priekšā, mērskalai jābūt vērstai pret jums. 90° griešanas plātnes sprauga atrodas kreisajā pusē pārvietojamajā slīdrāmī (6), 45° griešanas plātnes sprauga – labajā pusē.
3. Griešanas galdam viegli jāpārvietojas. Pārliecinieties, vai visi četri ritentiņi piekļaujas pie vadsliedes (9).

10.3 Griezējgalvas pagriešanas mehānisma sviras skrūves montāža (12. att.)

1. Izskrūvējiet sešstūrgalvas skrūvi, izmantojot 30 mm dakšveida uzgriežņatslēgu.
2. Uzlieciet uz vītnes griezējgalvas pagriešanas me- hānisma sviras skrūvi (d) un pieskrūvējiet to.

10.4 Gareniskā atbalsta montāža (13. att.)

1. Uzlieciet garenisko atbalstu (13) uz atbalstsliedes ar mērskalu (7) pie pārvietojamā slīdrāmja (6).
2. Noregulējiet garenisko atbalstu (13) atbilstošā at-tālumā no griešanas diska (14).
3. Nofiksējiet garenisko atbalstu (13), pieskrūvējot fiksācijas sviru (b).

11. Lietošanas sākšana

⚠️ IEVÊRÎBAI!

Pirms lietošanas sākšanas noteikti pilnīgi uzstā-diet ierīci!

leslēgšanas / izslēgšanas slēdzis (14. att.)

Lai ieslēgtu ierīci, nospiediet ieslēgšanas / izslēgšanas slēdzi (2) pozīcijā "l".

Pirms griešanas procesa sākuma jānogaida, līdz griešanas disks ir sasniedzis maks. apgriezienu skaitu, un dzesēšanas šķidruma sūknis (18) būs padevis ūdeni uz griešanas disku.

Lai izslēgtu ierīci, nospiediet slēdzi (2) pozīcijā "0". (14. att.).

Norāde:

Vispirms pēc zāga ieslēgšanas ievērojiet dimanta griešanas diska griešanās virzienu. levērojiet ierīces virziena bultiņu!

levērībai! Ūdens sūknis (18) automātiski sāk darboties, ieslēdzot piedziņas motoru (5)! lzmantojot noslēdzošo krānu (16), jūs varat regulēt ūdens plūsmu uz dimanta griešanas disku (14).

12. Vadība/darba norādījumi

⚠️ IEVĒRĪBAI!

Pirms lietošanas sākšanas noteikti pilnīgi uzstā-diet ierīci!

12.1 90° griezumi (13. att.)

1. Palaidiet valīgāk spārnskrūvi (c).
2. Novietojiet leŋka atbalstu (13) 90° leŋkī un atkārto-ti pievelciet spārnskrūvi (c).
3. Pievelciet spärnskrūvi (b), lai nofiksētu lenka atbalstu (13).
4. leslēdziet ierīci ar ieslēgšanas / izslēgšanas slēdzi (2).
5. Spiediet darba materiālu pret atbalstu (13), bīdiet ar pārvietojamo slīdrāmi (6) pret dimanta griešanas disku (14) un pilnīgi nogrieziet vienā gabalā.
6. Atkārtoti izslēdziet ierīci.

12.2 45° diagonālais griezums (13. att.)

1. Palaidiet valīgāk spārnskrūvi (c).
2. Novietojiet lenka atbalstu (13) 45° lenkī un atkārto-ti pievelciet spārnskrūvi (c).

3. Pievelciet spärnskrūvi (b), lai nofiksētu lenka atbalstu (13).

4. Izpildiet griezumu, kā aprakstīts punktā “90° griezumi”.

12.3 Griešana ar nemainīgu griezuma dziļumu (15., 16. att.)

Šī griezuma gadījumā griezējgalva (4) ir nekustīgi no-regulēta. Darba materiālu ar pārvietojamo slīdrāmi (6) bīda pret dimanta griešanas disku (14) un pilnīgi nogriež vienā gabalā.

Griešanas laikā ievērojiet vienmērīgu, motora jaudai pielāgotu spiedienu!

1. Atskrūvējiet zvaigžņveida roktura skrūvi (e) no griezējgalvas bloka (4) un spiediet griešanas sviru uz augšu.
2. Novietojiet nogriežamo darba materiālu uz pār-vietojamā slīdrāmja (6) un novietojiet apstādināto griešanas disku (14) ar pilnu segmentu brīvi uz darba materiāla.
3. Pavelciet darba materiālu ar pārvietojamo slīdrāmi (6) atpakal tiktāl, lai dimanta griešanas disku (14) varētu mazliet nolaist.
4. Nofiksējiet vajadzīgo griešanas dzilumu, izmanto-jot zvaigžnveida roktura skrūvi (e).
5. Nofiksējiet griezuma dzilumu pie griezējgalvas bloka (4), izmantojot zvaigžnveida roktura skrūvi (f).
   levērībai! Vienmēr turiet vai spiediet vadīto darba materiālu pie atbilstošā darba materiāla atbalsta (7 + 13).
   levērībai! Nogaidiet, līdz dzesēšanas šķidrums ir sa- sniedzis griešanas disku (14).

12.4 Griešana ar mainīgu griezuma dziļumu (16. 17. att.)

Lai vieglāk grieztu lielāku griezuma dzilumu, ir ieteicams mainīgs griezuma dzilums. Turklāt mazāk noslo-go motoru (5) un saudzē dimanta griešanas disku (14). Veicot šo griezumu, darba materiālu ar pārvietojamo slīdrāmi (6) pārvieto šurpu turpu zem nenostiprinātās griezējgalvas. Turklāt griezējgalvu (4) ar labo roku spiež uz leju.

1. Atskrūvējiet zvaigžņveida roktura skrūvi (e) no griezējgalvas bloka (4) un spiediet griešanas sviru uz augšu.

2. Nofiksējiet vajadzīgo griešanas dzilumu, izmanto-jot zvaigžnveida roktura skrūvi (f).

3. Nolaidiet griezējgalvas bloku (4) ar dimanta gri- šanas disku.

4. Atstājiet zvaigžņveida roktura skrūvi (e) atskrūvētu. levērībai! Dimanta griešanas diskam (14) vajadzētu būt apm. 3 mm nolaižamam zem pārvietojamā slīdrāmja (6) augšmalas. Dimanta griešanas disks nedrīkst saskarties ar pārvietojamo slīdrāmi.

12.5 Griešana ar griezējgalvu – pagriešanas mehānisms / slīpie griezumi (18.–20. att.)

Atbrīvojiet griezējgalvas pagriešanas mehānismu, izmantojot sviras skrūvi (d), un pagrieziet griezējgal-vu (4) par 45° līdz galam.

Atkārtoti pievelciet sviru.

levēribai! Pirms griešanas sākuma pārbaudiet atbalsta iestatījumu. Dimanta griešanas disks nedrīkst saskarties ar pārvietojamo slīdrāmi.

Izpildiet griezumu, kā aprakstīts punktā “90° griezumi”.

12.6 Dimanta griešanas diska nomaiņa (17, 18, 21. 22. att.)

⚠️ levērībai!

Atvienojiet tikla kontaktspraudni.

Uzmanību!

• Sagriešanās risks pie dimanta griešanas diska!
• Dimanta griešanas diska nomaiņas laikā lietojiet cimdus.

• Pārbaudiet griešanas diskam griešanās virzienu, riņkveida kustību un, vai nav iespējamu bojājumu!

• Atvienojiet tikla kontaktspraudni.

• Atskrūvējiet zvaigžnveida roktura skrūvi (e) no griezējgalvas bloka (4) un pilnīgi spiediet griešanas sviru uz augšu. Nofiksējiet griešanas sviru pie griezējgalvas bloka (4), izmantojot zvaigžnveida rokturi (f) (17. att.).
• Atskrūvējiet un izņemiet četras skrūves no plātnes aizsargpārsega (1) un noņemiet aizsargpārsegu. Norāde: Ūdens šļūtene nav jāatvieno no aizsargpārsega. Uzmanīgi atlokiet aizsargpārsegu no apakšas uz augšu.
• Noturiet griešanas vārpstu ar komplektā iekļau- to sešstūra atslēgu un atskrūvējiet spriegošanas uzgriezni, izmantojot dakšveida uzgriežņatslēgu (ir iekļauta piegādes komplektā). Kreisā vītne! Noņemiet spriegošanas uzgriezni, piespiešanas atloku un uzmanīgi dimanta griešanas disku (14).
• Pirms jauna dimanta griešanas diska (14) montā-žas notīriet griešanas vārpstu un plātnes atloku ar lupatiņu vai otu. levērībai! Nelietojiet tīrīšanas līdzekļus, kas var sabojāt detaļas.

levērībai! levietojot jaunu dimanta griešanas disku, rīkojieties pretējā secībā. levērojiet pareizo griešanas virzienu! (Uzlieciet dimanta griešanas disku – BULTI- NAS VIRZIENS – vadības pusē uz atloka stiprināju-ma). Bultiņas virzienam uz griešanas diska un aizsarg-pārsega jāsakrīt.

1. Uzstādiet atpakal zāga plātnes aizsargu (1).

2. Pârbaudiet riŋkveida kustību, ħaujot ierīcei īslaicīgi sākt darboties un tad uzreiz to izslēdzot.

levērībai!

• Bloku griešanas ierīces lietošana bez aizsargpār-sega nav atlauta!
• levērojiet plātnes nostiprinājumu, dimanta griešanas disks nedrīkst “mētāties”.
• levērojiet ūdens šlūteņu nostiprinājumu pie aizsargpārsega.

13. Darba beigšana

⚠️ levērībai!

Atvienojiet tikla kontaktspraudni.

Notīriet ierīci pēc darba beigām.

Noteciniet üdeni pēc katras lietošanas. Šim nolūkam izņemiet noslēgu (s) no vannas (8).

Vanna (8) un ūdens sūknis (18) regulāri jāattīra no piesārņojumiem, jo pretējā gadījumā sūknis vai cauruļvadi ir nosprostoti, un dimanta griešanas diska (14) dzesēšana nav nodrošināta.

Pēc lietošanas izskalojiet vannu (8) un ūdens sūkni (18) ar tīru ūdeni.

14. Transportēšana (23. att.)

⚠️ levērībai!

Atvienojiet tikla kontaktspraudni.

levērojiet turpmāko informāciju, lai varētu transportēt bloku griešanas ierīci:

• Noceliet pārvietojamo slīdrāmi (6) un transportējiet to atseviški.
  • Nofiksējiet griezējgalvas bloku (4)
• Iztukšojiet ūdens vannu (8) un dzesēšanas sistēmu.
• Pielokiet balsta kājas (11), kā aprakstīts (4. - 7. att.), un lietojiet transportēšanas ritentiņus transportēšanai.

15. Pieslēgšana elektrotīklam

Uzstādītais elektromotors ir pievienots darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta tīkla pieslēgu-mam un izmantotajam pagarinātāja vadam jāat-bilst šiem noteikumiem.

Bojāti elektropieslēguma vadi

Elektriskajiem pieslēguma vadiem bieži rodas izolācijas bojājumi.

To iemesli ir:

• saspiedumi, ja pieslēguma vadus izvieto logu vai durvju ailās;
• pārlocījuma vietas pieslēguma vadu nepareizas no- stiprināšanas vai izvietošanas dēl;
• griezuma vietas pieslēguma vadu pārbraukšanas dēl;
• izolācijas bojājumi, izraujot no sienas kontaktligz-das;
• plaisas izolācijas novecošanas dēl.

Šādus bojātus elektropieslēguma vadus nedrīkst izmantot, un izolācijas bojājumu dēļ tie ir bīstami dzīvī-bai.

Regulāri pārbaudiet, vai pieslēguma vadiem nav bojā-jumu. levērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam.

Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai pieslēguma vadus ar tādu pašu markējumu.

Tipa markejuma uzdrukātais teksts uz pieslēguma ka- beļa ir obligāts.

Mainstrāvas motors 230 V\~ / 50 Hz

• Nominālais spriegums 230 V / 50 Hz.
- Tīkla pieslēgumam un pagarinātājam jābūt ar 3 dzīslām = P + N + SL. - (1/N/PE).
- Pagarinātājiem jābūt 1,5 mm² minimālajam škērsgriezumam.
- Tīkla pieslēgumam ir maksimāli 16 A drošinātājs.

16. Apkope

⚠️ levērībai!

Pirms jebkādiem apkopes darbiem atvienojiet tīkla kontaktspraudni.

• Notīriet ierīci pēc darba beigām.
  • Nomainiet nolietotos griešanas diskus.
  • Nomainiet bojāto aizsargmehānismu.
• Regulāri no ierīces jātīra putekļi un piesārņojumi. Tīrīšana vislabāk jāveic ar lupatiņu vai otu.
• Visas kustīgās daļas papildus jāeļļo periodiskos lai- ka intervālos.

• Plastmasas tīrīšanai nelietojiet kodīgus līdzekļus.

• Vanna (8) un dzesēšanas škīdruma sūknis (18) regulāri jāattīra no piesārṇojumiem, jo pretējā gadī-jumā dimanta griešanas diska (14) dzesēšana nav nodrošināta.

• Atkārtoti atjaunojiet visu drošības mehānismu darbību un pārbaudiet tos.
• Apkopes un labošanas darbus drīkst veikt tikai speciālisti.

Pieslēgumi un remonts

Elektriskā aprīkojuma pieslēgumus un labošanas darbus drīkst veikt tikai kvalificēts elektrikis.

Jautājumu gadījumā norādiet šādus datus:

• motora strāvas veids;
- ierīces datu plāksnītē norādītie dati;

Rezerves dalu pasūtišana

Veicot rezerves daļu pasūtīšanu, jānorāda šāda informācija:

• lerīces tips
• lerices preces numurs
• lerīces identifikācijas numurs
  • Nepieciešamās rezerves daļas numurs

Servisa informācija

Jāievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli.

Nodilstošas detaļas*: dimanta griešanas diski, ogles sukas, galda un griezējgalvas vadīklas

* nav obligāti iekļauts piegādes komplektā!

Rezerves daļas un piederumus varat saņemt mūsu servisa centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

17. Papildu norādes noplūdstrāvas aizsargslēdzim (25. att.)

levērojiet turpmākās svarīgās norādes par lietošanas sākšanu un lietošanu.

levērojiet to, arī tad, kad nododat šo ražojumu trešajām personām. Tādēl uzglabājiet šo lietošanas instrukciju turpmākai lasīšanai.

Drošības norādījumi!

- Drošības un sertifikācijas apsvērumu dēl (CE) nav atļauta ražojuma patvalīga pārveidošana un/vai iz-mainīšana. Nekad neizjauciet ražojumu.

• Ražojums nav piemērots maziem bērniem. Bērni nespēj novērtēt riskus, kas pastāv, rīkojoties ar elektroierīcēm. Tādēļ bērnu klātbūtnes laikā rīkojieties īpaši piesardzīgi.
• Ražojuma uzbūve atbilst 1. aizsardzības klasei. Kā sprieguma avotu drīkst izmantot tikai koplietošanas elektroapgādes tīkla pienācīgu tīkla kontaktligzdu ar aizsargsavienojumu (230V\~/50Hz).
• Komerciālos uzņēmumos jāievēro Vācijas Elektroiekārtu un aprīkojuma profesionālo arodbiedrību apvienības nelaimes gadījumu novēršanas noteikumi.
• Skolās, izglītības iestādēs, amatieru un pašapkal-pošanās darbnīcās ražojuma lietošana ir atbildīgi jākontrolē sagatavotam personālam.
• Uzmanīgi rīkojieties ar ražojumu. Tas tiek bojāts grūdienu, triecienu un kritienu no neliela augstu-ma gadījumā.
• Nekad neizmantojiet ražojumu, kad to pārvieto no aukstas telpas siltā telpā. Šādi radušais kondensāts zināmos apstāklos var sagraut ražojumu.
• Laujiet ražojumam vispirms sasniegt telpas temperatūru, pirms to savienojat ar tikla spriegumu. Tas zināmos apstāklos var ilgt vairākas stundas.
• Nepieskarieties ražojumam ar mitrām vai slapjām rokām.
• Uzmaniet, lai visa ražojuma izolācija nebūtu ne bojāta, ne arī sagrauta.
• Ja ražojumu ilgāku laiku nelieto, atvienojiet to no tīkla sprieguma, izņemot no kontaktligzdas.
• Nepieļaujiet šādus apkārtējās vides apstāklus uz- stādīšanas vietā vai transportēšanas laikā:

Slapjums vai pārāk liels gaisa mitrums. Łoti liels aukstums vai karstums. Puteklī vai aizdedzināmas gāzes, tvaiki vai škīdinātāji. Spēcīgas vibrācijas.

Spēcīgi magnētiskie lauki, kā ierīču vai skaļruņu tuvumā.

Automātiskā aizsardzības slēdža lietošanas sākšana:

• Noplūdstrāvas aizsargslēdzis ir aprīkots ar pārbau-des taustiņu.
  Darbību vajadzētu pārbaudīt pirms katras lietošanas sākšanas un regulāros intervālos (vismaz 1x nedēļā).
• Ja šīs pārbaudes laikā automātiskās aizsardzības slēdzis nepienācīgi izslēdzas, nepastāv personu aizsardzība! Tādā gadījumā nekavējoties jānomai-na ierīce!

• Ja ir bojājumi, kurus izraisīja šīs lietošanas instrukcijas neievērošana, tiek anulēta garantijas prasība. Mēs neuzņemamies atbildību par netiešajiem zaudējumiem.

• Pirms katras lietošanas pārbaudiet, vai ražojumam nav bojājumu! Ja konstatējat bojājumus, tad ražojumu nedrīkst pievienot pie tīkla sprieguma!

• Pēc oranžā atiestates taustiņa nospiešanas ierīces ir gatava darbam. Pirms lietošanas pārbaudiet nostrādāšanu ar sarkano pārbaudes taustiņu.
• levietojiet automātiskās aizsardzības slēdzi kontaktligzdā.
• Nospiediet oranžo atiestates taustinu.
• Gatavību darbam apzīmē sarkans simbols, kas parādās lodziņā.
• Nospiediet sarkano pārbaudes taustiņu. Turklāt tiek imitēta noplūdes strāva.
• Pienācīgas darbības gadījumā aizsargslēdzis atvieno patērētāju no tīkla. To parāda lodziņā, nodziestot sarkanajam simbolam.
• Tikai pienācīgas darbības gadījumā pastāv cilvēku un dzīvnieku aizsardzība.
• Lietošanai atkārtoti jānospiež atiestates taustiņš.
• Tagad var ievietot patērētāju.

Tehniskie raksturlielumi:

Nostrādāšanas noplūdes strāva	< 30 mA
Elektroapgāde 230 - 240 V ~ / 50 Hz
Maksimāli pieļaujamā slodze	16A (3680W)
Kontaktu skaits 2 kontakti savienoti
leejas drošinātājs 16 A
Aizsardzības pakāpe IP54
Izmēri 126 x 50 x 88 mm

Noteikumiem atbilstoša lietošana!

Pārvietojams noplūdstrāvas aizsargslēdzis ar nullsprieguma slēdzi ir izstrādāts slīpmašīnai mitrai slīpēšanai un tamlīdzīgiem elektriskajiem patērētajiem mājsaimniecībā.

To vienkārši pievieno starp tīkla elektroapgādi un patērētāju, un tas sniedz optimālu aizsardzību no pieskaršanās pie sprieguma vadošajām daļām un ierīces atkārtotas palaides pēc sprieguma atjaunošanās.

- Vienmēr lietojiet ierīci ar klātpievienoto noplūdstrāvas aizsargslēdzi.

18. Utilizācija un otrreizēja izmantošana

Norādes par iepakojumu

Iepakojuma materiāli ir pārstrādā- jami. Utilizējiet iepakojumus at- bilstoši apkārtējās vides prasī- bām.

Norādes par Vācijas elektrisko un elektronisko iekārtu likumu (ElektroG)

Nolietotās elektriskās un elektroniskās iekārtas nedrīkst izmest sadzīves atkritumos, bet gan tās jānodod škirošanas vai utilizācijas punktā!

• Nolietotās baterijas vai akumulatori, kas nav nekustīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vācijas likums par baterijām.
• Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.
• Gala lietotājs patstāvīgi ir atbildīgs par savu personīgo datu dzēšanu no utilizējamajās nolietotās iekārtas!
• Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utilizēt sadzīves atkritumos.

• Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās:

• Publiski-tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi).

• Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts par pienākumu veikt pieņemšanu atpakal, vai tie sniedz šādu pakalpojumu brīvprātīgi.
• Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekārtas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savākšanas vietā jūsu tuvumā.
• Citas ražotāja un izplatītāja papildu pienemšanas atpakaļ prasības uzzināsiet attiecīgajā klientu servisā.

- Ja ražotājs veic jaunas elektroiekārtas piegādi privātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.

- Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.

19. Traucējumu novēršana

Traucējums lespējamais cēlonis Novēršana
Dimanta griešanas disks atvienojas pēc motora izslēgšanas	Pārāk viegli pievilkts stiprinājuma uzgrieznis	Pievelciet stiprinājuma uzgriezni
Motors nesāk darboties	Tīkla drošinātāja atteice Pārbaudiet	tīkla drošinātāju
	Bojāts pagarinātāja vads Nomainiet	pagarinātāja vadu
	Motora vai slēdža pieslēgumi nav kārtībā	Uzticiet pārbaudīt kvalificētam elektriķim
	Bojāts motors vai slēdzis Uzticiet pārbaudīt kvalificētam elektriķim
Motors nenodrošina jaudu	Nav pietiekams pagarinātāja vada šķērsgriezums	Sk. Pieslēgšana elektrotīklam, nostrādā drošinātājs
	Pārslodze Pārbaudiet instrumentu
	Dimanta griešanas disks ir neass Nomainiet dimanta griešanas disku pret jaunu
Motors izslēdzas darba laikā	Motors izslēdzas pārslodzes dēļ, piem., ko rada pārāk liels griešanas spiediens	Pagaidiet, kamēr motors būs atdzisis (5–10 minūtes), tad atkārtoti to ieslēdziet
Sūknis izslēdzas	Sūknis izslēdzas pārslodzes dēļ, piem., ko rada spēcīgs piesārņojums	Nekavējoties izslēdziet ierīci. lztīriet sūkni un atkārtoti palaidiet ierīci pēc apm. 5-10 minūtēm. levēribai! Nekādā gadījumā negrieziet sausā veidā!
Griešanas kustība nav optimāla	Griešanas disks tiek pārāk stipri noslogots	Izmantojiet piemērotu griešanas disku, samaziniet griešanas spiedienu
	Dimanta segmenti ir neasi Uzasiniet griešanas disku
	Griešanas disks ir pārkarsis pārāk maza dzesēšanas šķidruma dēļ	Optimizējiet dzesēšanas šķidruma padevi

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detalu uzstādišanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
