HSM3500 - Leikkuri SCHEPPACH - Ilmainen käyttöohje ja opas

Tuotetyyppi	Leikkuri (laatat/betoniharkot)
Merkki	Scheppach
Malli	HSM3500
Mitat (P x L x K)	1150 x 520 x 1210 mm
Paino	72 kg
Syöttöjännite	230 V~ / 50 Hz
Teho	2200 W
Käyttötapa	S6 40% (jaksottainen käyttö)
Suojausluokka	B
Suojausluokitus	IP54
Timanttilevy	Halkaisija 360 mm, poraus 25,4 mm
Tyhjäkäyntinopeus	2800 rpm
Leikkauspituus max.	700 mm
Leikkauskorkeus max. 90°	110 mm
Leikkauskorkeus max. 45°	72 mm
Leikkauspöytä	535 x 430 mm
Päätoiminnot	Märkäleikkaus, rullavaunu, kulma-asteikko 0°-45°, pään kääntö, kiinteä/säädettävä syvyys
Huolto ja puhdistus	Tyhjennä vesi käytön jälkeen, puhdista säiliö ja pumppu, voitele liikkuvat osat
Turvallisuus	PRCD (vikavirtasuoja <30 mA), terän suojaus, hätäpysäytys, käsineet, suojalasit, hengityssuojain
Varaosat ja korjattavuus	Timanttilevyt, hiiliharjat, ohjaimet; korjaus ammattitaitoisen sähköasentajan toimesta
Yleistä	Vain kotikäyttöön, ei ammattikäyttöön; käyttöohje 396 sivua

Usein kysytyt kysymykset - HSM3500 SCHEPPACH

Mitä materiaaleja HSM3500:lla voidaan leikata?

Scheppach HSM3500 on suunniteltu yksinomaan laattojen ja betoniharkkojen leikkaamiseen enintään 110 mm korkeuteen. Puun tai metallien leikkaaminen on kielletty.

Miten timanttilevy vaihdetaan?

Irrota kone verkkovirrasta, lukitse leikkuupää auki, poista suojakansi (4 ruuvia), pidä akselia kuusiokoloavaimella, kierrä kiristysmutteri irti (vasenkätinen kierre), poista vanha levy, puhdista pinnat, asenna uusi levy pyörimissuunta huomioiden, kiristä mutteri ja asenna kansi takaisin.

Voiko konetta käyttää kuivana?

Ei, HSM3500 on suunniteltu märkäleikkaukseen. Timanttilevyä on aina jäähdytettävä pumpun vedellä. Älä koskaan tee kuivaleikkausta.

Mitä tehdä, jos vesipumppu ei toimi?

Pysäytä kone välittömästi. Irrota verkkovirrasta, puhdista pumppu ja säiliö. Tarkista, että pumppu on edelleen upotettuna. Käynnistä uudelleen 5–10 minuutin kuluttua. Jos ongelma jatkuu, ota yhteyttä asiantuntijaan.

Mitä suojavarusteita minun tulee käyttää?

Käytä aina suojalaseja, pölynaamaria, suojakäsineitä ja kuulosuojaimia (jos melu ylittää 80 dB). Käytä liukuesteellisiä kenkiä.

Miten leikkaussyvyys säädetään?

Kiinteää syvyyttä varten löysää tähtiruuvia (e) leikkuupäässä, laske varsi haluttuun asentoon ja kiristä ruuvi (f). Säädettävää syvyyttä varten jätä ruuvi (e) löysälle ja laske päätä leikkauksen aikana.

Mitä vikavirtasuojakytkin (PRCD) tekee?

PRCD suojaa sähköiskuilta katkaisemalla virtalähteen, jos vuotovirta >30 mA havaitaan. Testaa se ennen jokaista käyttöä painamalla punaista painiketta; sen tulee laueta. Kytke takaisin Reset-painikkeella.

Mikä on vaadittu jännite ja taajuus?

Laite toimii 230 V~ / 50 Hz pistorasiassa suojajohtimella (3 johdinta). Käytä jatkojohtoa, jonka poikkipinta-ala on vähintään 1,5 mm².

Miten kone puhdistetaan käytön jälkeen?

Irrota kone verkkovirrasta. Tyhjennä säiliön vesi poistamalla tulppa. Puhdista säiliö ja pumppu puhtaalla vedellä. Pyyhi pinnat liinalla. Voitele liikkuvat osat tarvittaessa.

Mitkä ovat enimmäisleikkausmitat?

Leikkauspituus enintään: 700 mm. Leikkauskorkeus enintään 90°: 110 mm; 45°: 72 mm.

KÄYTTÖOHJE HSM3500 SCHEPPACH

Oht äkilise käivitumise töttu

Laitteessa olevien symbolien selitys

Tässä käyttöoppaassa olevien symbolien tarkoituksena on kiinnittää huomiosi mahdollisiin riskeihin. Turvallisuusmerkit ja selitykset on ymmärrettävä tarkalleen oikein. Varoitukset itsessään eivät poista riskejä eivätkä korvaa onnettomuuksien ehkäisyyyn tarvittavia toimenpiteitä.

	Lue ja huomioi käyttöohje ja turvallisuusohjeet ennen käyttöönottoa!
	Käytä suojakäsineitä!
	Käytä silmäsuojaimia!
	Käytä kuulosuojaimia!
	Käytä pölysuojusta!
	Älä tartu liikkuvaaan katkaisulaikkaan!
⚠ Huomio!	Tämän käyttöohjeen turvallisuuteen liittyvät kohdat on merkitty tällä merkillä.
	Tuote vastaa voimassa olevia eurooppalaisia direktiivejä.
	Tuote on sovellettavien Serbian ohjeiden mukainen.

Sisällysluettelo: Sivu:

1. Johdanto 267
2. Laitteen kuvaus.... 267
3. Toimituksen sisältö 267
4. Määräystenmukainen käyttö 267
5. Turvallisuusohjeet....268
6. Tekniset tiedot....272
7. Purkaminen pakkauksesta 272
8. Ennen käyttöönottoa....272
9. Käyttö 273
10. Asennus 273
11. Käyttöönotto 274
12. Käyttö / Työohjeita 274
13. Työn lopetus.... 275
14. Kuljetus (kuva 23) 275
15. Sähköliitäntä 276
16. Huolto....276
17. Vikavirtasuojakytkintä koskevat lisäohjeet (kuva 25).... 276
18. Hävittäminen ja kierrätys 278
19. Ohjeet häiriöiden poistoon....279
20. Vaatimustenmukaisuusvakuutus 391

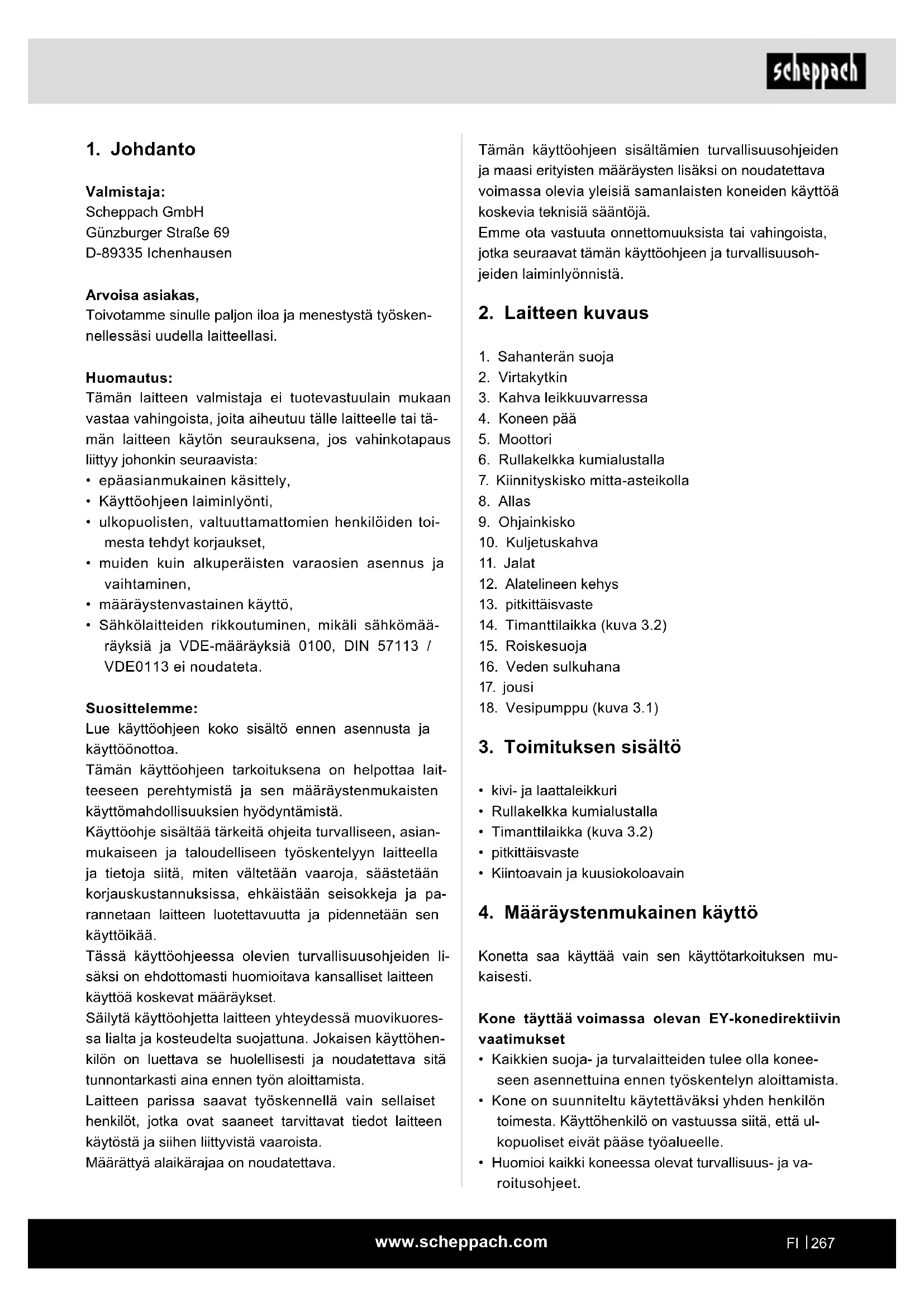

1. Johdanto

Valmistaja:

Scheppach GmbH

Toivotamme sinulle paljon iloa ja menestystä työskennellessäsi uudella laitteellasi.

Huomautus:

Tämän laitteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle laitteelle tai tä- män laitteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• epäasianmukainen käsittely,
- Käyttöohjeen laiminlyönti,
- ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset,
- muiden kuin alkuperäisten varaosien asennus ja vaihtaminen,
- määräystenvastainen käyttö,
- Sähkölaitteiden rikkoutuminen, mikäli sähkömää-räyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE0113 ei noudateta.

Suosittelemme:

Lue käyttöohjeen koko sisältö ennen asennusta ja käyttöönottoa.

Tämän käyttöohjeen tarkoituksena on helpottaa laitteeseen perehtymistä ja sen määräystenmukaisten käyttömahdollisuuksien hyödyntämistä.

Käyttöohje sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn laitteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää.

Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset laitteen käyttöä koskevat määräykset.

Säilytä käyttöohjetta laitteen yhteydessä muovikuoressa lialta ja kosteudelta suojattuna. Jokaisen käyttöhenkilön on luettava se huolellisesti ja noudatettava sitä tunnontarkasti aina ennen työn aloittamista.

Laitteen parissa saavat työskennellä vain sellaiset henkilöt, jotka ovat saaneet tarvittavat tiedot laitteen käytöstä ja siihen liittyvistä vaaroista.

Määrättyä alaikärajaa on noudatettava.

Tämän käyttöohjeen sisältämien turvallisuusohjeiden ja maasi erityisten määräysten lisäksi on noudatettava voimassa olevia yleisiä samanlaisten koneiden käyttöä koskevia teknisiä sääntöjä.

Emme ota vastuuta onnettomuuksista tai vahingoista, jotka seuraavat tämän käyttöohjeen ja turvallisuusohjeiden laiminlyönnistä.

2. Laitteen kuvaus

1. Sahanterän suoja
2. Virtakytkin
3. Kahva leikkuuvarressa
4. Koneen pää
5. Moottori
6. Rullakelkka kumialustalla
7. Kiinnityskisko mitta-asteikolla
8. Allas
9. Ohjainkisko
10. Kuljetuskahva
11. Jalat
12. Alatelineen kehys
13. pitkittäisvaste
14. Timanttilaikka (kuva 3.2)
15. Roiskesuoja
16. Veden sulkuhana
17. jousi
18. Vesipumppu (kuva 3.1)

3. Toimituksen sisältö

• kivi- ja laattaleikkuri
• Rullakelkka kumialustalla
• Timanttilaikka (kuva 3.2)
- pitkittäisvaste
• Kiintoavain ja kuusiokoloavain

4. Määräystenmukainen käyttö

Konetta saa käyttää vain sen käyttötarkoituksen mukaisesti.

Kone täyttää voimassa olevan EY-konedirektiivin vaatimukset

• Kaikkien suoja- ja turvalaitteiden tulee olla konee-seen asennettuina ennen työskentelyn aloittamista.
• Kone on suunniteltu käytettäväksi yhden henkilön toimesta. Käyttöhenkilö on vastuussa siitä, että ul-kopuoliset eivät pääse työalueelle.

• Huomioi kaikki koneessa olevat turvallisuus- ja varoitusohjeet.

• Pidä kaikki koneessa olevat turvaohjeet ja varoi-tukset aina täysilukuisina ja luettavassa kunnossa.

• Kone sille tarjottavine työkaluineen ja lisätarvikkeineen on suunniteltu ainoastaan laattojen ja enintään 110 mm:n betonikivien leikkaamiseen. Metallin ja puun leikkaaminen on kielletty.
• Älä ylitä äläkä alita työkappaleelle asetettua maksimi- ja minimimittaa.
• Käytä konetta vain sen ollessa teknisesti moitteettomassa kunnossa ja käytä sitä aina määräystenmukaisesti, turvallisuusseikat ja vaarat huomioiden ja käyttöohjetta noudattaen! Korjaa (korjauta) viipy-mättä erityisesti sellaiset häiriöt, jotka voivat vaarantaa turvallisuuden!
• Valmistajan määrittämiä turvallisuus-, työ- ja huolto-määräyksiä ja teknisissä tiedoissa annettuja mittoja on noudatettava.
• Asianmukaiset tapaturmantorjuntamääräykset ja muut yleisesti voimassa olevat turvatekniset mää- räykset on huomioitava.
• Vain koneeseen perehtyneet henkilöt, jotka ovat saaneet koulutusta koneella työskentelyyn liittyvistä vaaroista, saavat käyttää, huoltaa tai korjata konetta. Jos koneeseen tehdään omavaltaisia muutoksia, valmistaja ei ota mitään vastuuta siitä aiheutuvista vahingoista.
• Konetta saa käyttää vain valmistajan alkuperäisillä lisävarusteilla ja alkuperäisillä työkaluilla.

Määräystenmukaisesta käytöstä huolimatta kaikkia jäännösriskitekijöitä ei voida kokonaan sulkea pois. Koneen rakenteesta ja mallista riippuen voi esiintyä seuraavia:

• Tarttuminen pyörivään timanttilaikkaan.
• Timanttilaikkaan koskeminen suojaamattomalla alueella.
• Työkappaleiden ja työkappaleiden osien sinkoutuminen koneesta.
• Vioittuneen timanttipäällysteen sinkoutuminen katkaisulaikasta.
• Kuulovauriot, jos ei käytetä kuulosuojaimia.
• Silmävauriot, jos ei käytetä silmäsuojaimia Kaikki tämän ylittävä käyttö katsotaan määräystenvastaiseksi käytöksi. Valmistaja ei vastaa siitä aiheutuvista vahingoista; käyttäjä on yksin vastuussa.

Huomaa, että laitteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos laitetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa.

5. Turvallisuusohjeet

Kivi- ja laattaleikkurilla työskentely saattaa olla vaarallista, jos et noudata turvallisia ja oikeita työskentelytapoja. Kun kaikilla koneilla, työskentelyyn tällä koneella liittyy joitain vaaroja. Kun koneella työskennellään harkiten ja varovaisesti, loukkaantumisvaara vähenee huomattavasti. Koneen käyttäjä saattaa jou-tua tapaturmavaaraan, jos ei noudateta tavanomai-sia turvatoimia. Henkilösuojaimet, kuten suojalasit, hengityssuojain ja kuulosuojain, saattavat pienentää mahdollista tapaturmavaaraa. Paraskaan suojain ei kuitenkaan poista virhearviointien ja välinpitämät-tömän tai huolimattoman työskentelyn aiheuttamaa vaaraa. Käytä tervettä järkeä ja työskentele varoen. Jos jokin työtehtävä vaikuttaa vaaralliselta, älä yritä tehdä sitä. Mieti sen tilalle jokin vaihtoehtoinen ja tur-vallisemmalta vaikuttava menettely. Muista: Fyysinen turvallisuutesi on omalla vastuullasi. Tämä kone on suunniteltu tiettyjä työtehtäviä varten.

Suositamme painokkaasti, että konetta ei muuteta eikä sitä käytetä sellaisiin työtehtäviin, joihin sitä ei ole suunniteltu. Jos olet epävarma jostakin asiasta, pyydä jälleenmyyjältä lisätietoja, ennen kuin alat käyttää konetta.

Varoitus: Jos tätä varoitusta ei huomioida, seuraukse- na voi olla erittäin vakavia vammoja.

Huomio! Sähkötyökalujen käytössä on sähköiskulta ja loukkaantumis- ja palovaaralta suojautumisen vuoksi otettava huomioon seuraavat olennaiset turvatoimen-piteet. Ennen kuin käytät laitetta lue nämä ohjeet ja noudata niitä.

1. Pidä työalueesi järjestyksessä Epäjärjestys työalueella aiheuttaa onnettomuus- vaaran.
2. Ota huomioon ympäristön vaikutukset Älä altista sähkötyökaluja sateelle. Älä käytä sähkötyökaluja kosteassa tai märässä ympäristössä. Varmista hyvä valaistus. Älä käytä sähkötyökaluja syttyvien nesteiden tai kaasujen lähellä.
3. Suojaudu sähköiskulta Vältä kehon kosketusta maadoitettuihin osiin, esim. putkiin, lämmityspattereihin, liesiin, jääkaappeihin.
4. Pidä lapset loitolla! Älä anna muiden henkilöiden koskea työkaluun tai sen johtoon, ohjaa heidät pois työalueelta.

5. Säilytä työkaluja turvallisella tavalla Käyttämättömiä työkaluja on säilytettävä kuivassa, suljetussa tilassa ja lasten ulottumattomissa.

6. Älä ylikuormita työkaluja

Työskentelet paremmin ja turvallisemmin ilmoite-tulla tehoalueella.

1. Käytä oikeaa työkalua

Älä käytä heikkoja työkaluja tai apulaitteita raskai- siin töihin. Älä käytä työkaluja sellaisiin tehtäviin ja töihin, joihin ne eivät sovellu; älä esimerkiksi käytä käsipyörösahaa puiden kaatamiseen tai oksien leikkaamiseen.

1. Käytä sopivia työvaatteita

Älä pidä päälläsi liian väljiä vaatteita tai koruja. Ne voivat takertua liikkuviin osiin. Ulkona työskenneltäessä on suositeltavaa käyttää kumikäsineitä ja luistamattomia jalkineita. Jos sinulla on pitkät hiukset, käytä hiusverkkoa.

1. Käytä suojalaseja

Käytä hengitysnaamaria, kun työssä muodostuu pölyä.

1. Älä käytä johtoa epätarkoituksenmukaisesti

Älä kanna työkalua johdosta äläkä irrota pistoketta pistorasiasta vetämällä johdosta. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta.

1. Kiinnitä työkappale

Käytä kiristyslaitetta tai ruuvipenkkiä työkappaleen paikallaan pitämiseen. Sillä lailla se pysyy paikallaan tukevammin kuin jos sitä pideltäisiin vain käsin, ja konetta voidaan käsitellä molemmin käsin.

1. Älä kurkota seisoma-alueesi ylitse

Vältä epänormaaleja kehon asentoja. Varmista, että seisot tukevasti ja säilytät aina tasapainon.

1. Pidä työkaluistasi hyvää huolta

Pidä työkalusi terävinä ja puhtaina voidaksesi työskennellä hyvin ja turvallisesti. Noudata huoltomääräyksiä ja työkalun vaihtoa koskevia ohjeita.

Tarkasta pistoke ja johto säännöllisesti, ja teetä niiden vaihto pätevällä ammattilaisella, jos ne ovat viallisia. Tarkasta jatkojohto säännöllisesti ja vaihda se, jos se on vahingoittunut. Pidä kahvat kuivina ja öljyttöminä ja rasvattomina.

1. Irrota virtapistoke

Kun laitetta ei käytetä, ennen huoltoa ja työkalua vaihdettaessa (esimerkiksi sahanterä, poranterä ja erilaiset konetyökalut).

1. Älä jätä työkalun avainta lukkoon

Tarkasta ennen päälle kytkemistä, että avaimet ja säätötyökalut on poistettu.

1. Vältä tahaton käynnistyminen

Älä kanna sähköverkoon liitettyjä työkaluja pitäen sormea kytkimen päällä. Varmista, että kytkin on pois päältä, kun liität työkalun sähköverkoon.

1. Jatkojohto ulkona

Käytä ulkona vain ulkokäyttöön hyväksyttyä ja vastaavasti merkittyä jatkojohtoa.

1. Ole koko ajan tarkkaavainen

Tarkkaile työtäsi. Menettele järkevästi. Älä käytä työkalua, jos et voi keskittyä työskentelyyn.

1. Tarkasta laite vaurioiden varalta

Ennen kuin työkalua käytetään uudelleen, on suojalaitteiden tai lievästi vahingoittuneiden osien moitteeton ja määräystenmukainen toiminta tarkastettava huolellisesti. Tarkasta, että liikkuvat osat ovat kunnossa, etteivät ne juutu ja ettei mikään osa ole vioittunut. Kaikkien osien on oltava oikein asennettuina ja täytettävä kaikki vaatimukset. Vahingoittuneet suojalaitteet on korjautettava asianmukaisesti asiakashuoltokorjaamossa, jos käyttöohjeessa ei ole muuta mainittu. Vaurioitu-neet kytkimet on annettava asiakaspalvelun kor- jaamon vaihdettavaksi. Älä käytä työkaluja, joissa kytkintä ei voi kytkää päälle eikä pois päältä.

1. Huomio!

Oman turvallisuutesi takia käytä vain sellaisia lisätarvikkeita ja lisälaitteita, jotka on mainittu käyttöohjeessa tai joita työkalun valmistaja suosit- telee tai joista se on ilmoittanut. Muunlaisten kuin käyttöohjeessa tai luettelossa suositeltujen käyt- tötyökalujen tai lisätarvikkeiden käyttö voi merkitä loukkaantumisvaaraa.

1. Teetä korjaukset vain pätevällä sähköasentajalla Tämä sähkötyökalu vastaa asiaankuuluvia turvallisuusmääräyksiä. Korjaukset saa teettää vair sähköalan ammattilaisella, muussa tapauksess käyttäjä voi altistua onnettomuuksille.

2. Liitä pölynimulaite.

Jos pölynimulaitteet ovat käytettävissä, varmista, että ne on liitetty ja niitä käytetään.

⚠️ VAROITUS! Tämä sähkötyökalu muodostaa käytön aikana sähkömagneettisen kentän. Tämä kenttä voi joissain olosuhteissa haitata aktiivisten tai passiivisten ihonalaisten lääkinnällisten laitteiden toimintaa. Vakavien tai hengenvaarallisten vammojen vaaran vähentämiseksi suosittelemme, että ihonalaisia lääkinnällisiä laitteita käyttävät henkilöt neuvottelevat lääkärinsä kanssa ennen kuin alkavat käyttää sähkötyökalua.

Säilytä turvallisuusohjeita hyvin.

ERITYISET TURVALLISUUSOHJEET

Huomio! Tämä kivi- ja laattaleikkuri on suunniteltu märkäleikkausta varten. Konetta ei saa käyttää seg- mentoitujen timanttilaikkojen kanssa.

- Märät kädet: Älä koske koneen sähköosiin (esim. kytkin) märin käsin.

- Pistoliitännät: Kaikkien pistoliitäntöjen on oltava kui-vassa paikassa eivätkä ne saa olla maassa/lattialla.

- Katkaisulaikan jäähdytys: Varmista, että katkaisulaikkaa jäähdytetään vedellä koko leikkaustoimenpiteen ajan.

- Kuivaleikkaus: Älä koskaan suorita kuivaleikkausta katkaisulaikoilla, jotka on suunniteltu märkäleikkausta varten.

- Pölysuojus: Käytä laattoja leikatessasi aina pöly-suojanaamaria.

- Timantti-katkaisulaikka: Älä työnnä laattaa konee-seen nopeammin kuin katkaisulaikka kykenee leik-kaamaan sitä.

- Käytä vain sellaisia katkaisulaikkoja, joiden sallittu kierrosluku on vähintään 3000 min ^-1 .

- Katkaisulaikan valinta: Valitse timantti-katkaisulaikka leikattavan materiaalin mukaan.

- Katkaisulaikan asentaminen: Tarkasta kara, karamutteri ja laippa vaurioiden, kulumisen tai löystyneen kiinnityksen varalta ennen katkaisulaikan asentamista. Vaihda vioittuneet tai kuluneet osat heti.

- Katkaisulaikan pyörimissuunta: Tarkasta katkaisulaiikkaan merkitty suuntanuoli, nuolen suunnan on vastattava moottorin akselin pyörimissuuntaa.

- Katkaisulaikan kara Varmista, että katkaisulaikassa olevan aukon halkaisija vastaa koneessa olevan katkaisulaikan karan halkaisijaa.

- Katkaisulaikan suojus: Käytä kivi- ja laattaleikkuria vain asianmukaisesti asetetun ja säädetyn katkaisulaikan suojiksen kanssa.

- Katkaisulaikan nopeus: Älä ylitä katkaisulaikan turvallista käyttönopeutta.

- Hiominen katkaisulaikalla: Älä yritä käyttää katkaisulaikkaa hiontatöihin, esim. leikatun laatan reunan hiomiseksi. Älä myöskään suorita säde- tai pyö- röleikkausta. Tämä laattaleikkuri sopii vain kotikäyttöön.

- Katkaisulaikan pysäytysaika: Katkaisulaikka tarvitsee 20 sekuntia pysähtyäkseen pois kytkemisen jälkeen. Odota, kunnes katkaisulaikka on pysähtynyt kokonaan, ja vedä virtapistoke sen jälkeen irti pistorasiasta. Koske vasta sen jälkeen koneen katkaisulaikkaan, jos se on tarpeen.

- Älä koske pyörivään katkaisulaikkaan, kun kone on käytössä.

• Älä koskaan käytä sähkötyökalua ilman mukana toimitettua vikavirtasuopia-välipistoketta.
• Pidä vesi loitolla työkalun sähköosista ja työalueella olevista ihmisistä!
• Jos pistoke tai liitäntäjohto vioittuu, ne on annettava valmistajan tai sen valtuuttaman asiakaspalvelun vaihdettavaksi.
• Ominaisuuksia (esim. kierrosluku) muuttavat tekniset muutokset saa teettää vain valmistajalla, jotta turvallisuusmäärävsten vaatimukset täyttyvät.
• Säilytä turvallisuusohjeita hyvin.

Kivisirkkeleitä koskevat erityiset turvallisuusohjeet

• Aseta kivisirkkeli tasaiselle ja luistamattomalle työskentelypinnalle ennen käyttöä. Varmista riittävä liikevara.
• Pölyvaarojen välttämiseksi konetta saa käyttää vain märällä alueella.
• Täytä säiliö vedellä aina ennen työskentelyn aloittamista.
• Konetta saa käyttää vain riittävästi tuuletetuissa ti-loissa

Huomio! Älä koskaan anna moottorin käydä sulje-tuissa tai ahtaissa tiloissa. Pakokaasut sisältävät myrkyllistä hiilimonoksidia!

• Kytke laite päälle ennen materiaaliin koskemista.
• Tähän kivisirkkeliin sovelletaan tiukempia märkäkäytön turvallisuusvaatimuksia. Kaikki liiallisia kosketusjännitteitä ehkäisevät suojatoimenpiteet on suoritettava.
• Älä päästä sähköjohtoja kosketuksiin veden tai vesihövryn kanssa.
• Tarkasta laite ja virtajohto vaurioiden varalta ennen tvön aloittamista.
• Tarkasta, että laitteen liikkuvat osat toimivat moitteettomasti ja juuttumatta ja etteivät osat ole vauri-pituneet.
• Verkkojännitteen on vastattava koneen tyyppikilves- sä olevia tietoja.
• Käytä ulkona vain ulkokäyttöön hyväksyttyä jatkojohtoa.
• Jos käytetään johtokelaa, johto on kelattava koko-naan ulos johdon kuumentumisen välttämiseksi.
• Ulkona tehtävissä töissä pistorasian on oltava varustettu vikavirtasuojakytkimellä.
• Huomioi moottorin ja timantti-katkaisulaikan pyöri-missuunta.
  • Leikkaa aina vain vksi tvökappale kerrallaan.

• Leikkausradassa ei saa olla esteitä ylä- eikä alapuolella.

• Varmista, että leikatut kappaleet voidaan poista katkaisulaikan sivulta, etteivät ne aiheuta juuttumista eikä katkaisulaikkaan tarvitse koskea.

• Työskentele vain sellaisilla timantti-katkaisulaikoilla, jotka sopivat märkätyöstöön.
• Käytä oikean kokoista timantti-katkaisulaikkaa.
• Pidä kädet, sormet ja raajat loitolla pyörivästä kat-kaisulaikasta. Pysyttele aina riittävän etäisyyden päässä timanttikatkaisulaikasta.
• Vaihda virheelliset timantti-katkaisulaikat heti. Vääntyneitä tai halkeilleita katkaisulaikkoja ei saa käyttää.
• Käytä vain valmistajan suosittelemia timanttikat-kaisulaikkoja, jotka vastaavat standardin EN 13236 vaatimuksia. Sahanterien käyttö on kielletty.
• Varmista, että valitset leikattavalle materiaalille sopivan timantti-katkaisulajkan.
• Älä käytä kivisirkkeliä ilman suojalaitteita.
• Kun korjataan häiriöitä tai poistetaan juuttuneita työkappaleita, on kone aina kytkettävä pois päältä ja virtapistoke vedettävä irti. Poista juuttunut työkappale vasta sen jälkeen.
• Suojaa timantti-katkaisulaikka iskuilta ja törmäyksiltä. Älä paina sitä sivulta.
• Älä kuormita laitetta niin voimakkaasti, että se pysähtvy.
• Käytä sopivaa henkilökohtaista suojavarustusta.

- Kuulosuojaimet vähentämään kuulon heikkenemisen riskiä.

Huomio! Melu voi olla terveydelle haitallista. Jos sallittu melutaso (80 dB (A)) ylittyy, on käytettävä kuulosuojaimia.

- Hengityssuojain vähentämään vaarallisen pölyn hengittämisen riskiä.

- Silmäsuojaimet vähentävät silmävammojen riskiä

- On suositeltavaa käyttää käsineitä, kun käsitellään karkeita materiaaleja ja ulkona työskenneltaessä on suositeltavaa käyttää luistamattomia jalkineita.

• Timantti-katkaisulaikkoja on aina kuljetettava kätevissä säjiljöissä.
• Tätä konetta saavat käyttää vain henkilöt, jotka ovat perehtyneet kivisirkkeleiden käsittelemiseen.
• Koneessa olevista virheistä, mukaan lukien suojalaitteissa olevista virheistä, on heti niiden toteamiisen jälkeen ilmoitettava turvallisuudesta vastaavalle henkilölle.
• Älä anna laitteen käydä ilman valvontaa.

MUUT TURVALLISUUSOHJEET

Lue kaikki ohjeet ennen tämän tuotteen käyttöönottoa!

Työskentelypaikka

Tapaturmien, konevaurioiden, palovaaran ja tärähdysten estämiseksi varmista, että työskentelypaikka

• on suojassa kosteudelta ja sateelta,
• ei sisällä syttyviä kaasuja ja nesteitä,
• on lasiturvallinen – käytä riippulukkoa ja pääkytkintä, kun kone ei ole käytössä;
  • on puhdas ja tyhjä,
• on hyvin tuulettuva ja hyvin valaistu.

Käyttäjä

Tervettä järkeä ja harkitsevaa työtapaa ei voi asentaa koneen osaksi. Ne jäävät käyttäjän vastuulle. Muista:

• Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin ja lämpöpattereihin.
• Työskentele tarkkaavaisesti. Älä työskentele koneella väsyneenä.
• Älä käytä tuotetta alkoholin tai huumausaineiden vaikutuksen alaisena.
• Lue varoitukset tietääksesi, voiko arviointikykysi tai refleksisi heikentyä.
• Älä käytä löysiä vaatteita tai koruja, jotka voivat takertua pyöriviin osiin.
• On suositeltavaa käyttää luistamattomia jalkineita.
• Suojaa pitkät hiukset sopivalla välineellä.
• Käytä silmä- ja kuulosuojaimia. Käytä:

- ANSI-hyväksyttyä hengityssuojainta. - Kuulosuojaimia.

• Säilytä aina tasapaino.
- Älä kumarru kävnnissä olevien koneiden vli.

Jäännösriskit

Kone on rakennettu valmistusajankohdan parhaan käytettävissä olleen teknisen tiedon ja voimassa olevien turvateknisten määräysten mukaisesti. Siitä huolimatta töissä voi esiintyä yksittäisiä jäännösriskejä.

• Liikkuva työkalu altistaa sormien ja käsien vammautumisvaaraan, jos työkappaletta ohjataan epäasianmukaisesti.
• Pölyn aiheuttama vaara terveydelle. Käytä ehdottomasti henkilökohtaisia suojavarusteita, kuten silmäsuojaimia.
• Viallisen timanttilaikan aiheuttama loukkaantuminen. Tarkasta timanttilaikan moitteeton kunto säännöllisesti.

• Sormien ja käsien loukkaantumisvaara katkaisu-laikkaa vaihdettaessa. Kävtä sopivia tvökäsineitä.

• Käynnistyvän katkaisulaikan aiheuttama loukkaantumisvaara konetta päälle kytkettäessä.

• Sähkövirran aiheuttama vaara, jos käytetään epäasianmukaisia virtajohtoja.
• Käynnistyvän katkaisulaikan aiheuttama vaara terveydelle, jos käyttäjällä on pitkät hiukset tai jos hänellä on löysät vaatteet. Käytä henkilökohtaista suojavarustusta, kuten hiusverkkoa ja vartaloa myötäileviä tvövaatteita.
• Lisäksi kaikista asianmukaisista toimenpiteistä huolimatta voi jäljelle jäädä piileviä jäännösriskejä.
• Jäännösriskit voidaan minimoida noudattamalla käyttöohjeen lisäksi kohdissa "Turvallisuusohjeet" ja "Määräystenmukainen käyttö" olevia ohjeita.

6. Tekniset tiedot

Mitat P x L x K 1150 x 520 x 1210 mm

Leikkuupöytä 535 x 430 mm
Timanttilaikka ø 360 mm
reikä ø 25,4 mm
Kierrosluku 2800 1/min
Paino 72 kg
Leikkauspituus enint.	700 mm
Leikkauskorkeus enint.90°	110 mm
Leikkauskorkeus enint.45°	72 mm
Moottori 230V~ / 50 Hz
Ottoteho	2200 W
Käyttötapa*	S6 40%
Eristysluokka	B
Kotelointiluokka	IP54

Oikeus teknisiin muutoksiin pidätetään!

*Käyttötapa – S6 40 %

Käyttötapa S6 on keskeytymätön, jaksottainen käyttö. Käyttö koostuu käynnistysajasta, vakiokuormituksen ajasta ja tyhjäkäyntiajasta. Kuormitusjakso on 10 minuuttia, suhteellinen kytkentäaika on 40% kuormitusjaksosta.

Meluarvot

Työskentelypaikan melutaso voi olla yli 85 dB (A). Sel- laisessa tapauksessa käyttäjän on huolehdittava me- luntorjunnasta (käytä kuulosuojaimia!).

Äänitehotaso (dB)

Äänenpaine L_pA	72 dB
Ääniteho L_wA	82 dB
Mittausepävarmuus K_pA	3 dB

7. Purkaminen pakkauksesta

HUOMIO!

Laite ja pakkausmateriaali eivät ole lasten leikki-kaluja! Lapset eivät saa leikkiä muovipussien, kalvojen ja pienosien kanssa! Vaarana osien joutuminen nieluun ja tuhehtuminen!

• Avaa pakkaus ja ota laite varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko laitteessa tai lisäosissa kuljetusvaurioita. Valitukset on annettava heti toimittajan tiedoksi. Myöhemmin tehtyjä reklamaatioita ei hyväksytä.
• Säilytä pakkausta mahdollisuuksien mukaan takuuajan päättymiseen asti.
• Perehdy tuotteeseen käyttöohjeen avulla ennen sen käyttöä.
• Käytä lisävarusteina ja kulutus- ja varaosina vain alkuperäisiä osia. Voit ostaa varaosia alueellasi toimivalta alan jälleenmyyjältä.
• Ilmoita tilauksissa tuotteen tuotenumero ja valmis- tusyuosi.

8. Ennen käyttöönottoa

Lue oheisessa käsikirjassa olevat ohjeet huolellisesti ennen katkaisuleikkurin käyttämistä.

Lue käyttöohje:

Lue käyttöohje huolellisesti ennen kuin pystytät laattaleikkurin, ennen kuin otat sen käyttöön tai ennen kuin käsittelet sitä.

Vaarallinen sähköjännite

Huomio! Kytke laattaleikkurin virransyöttö pois päältä aina ennen sen käsittelemistä.

Äkillisestä käynnistymisestä aiheutuva vaara

Huomio! Laattaleikkuri voi käynnistyä odottamattomasti uudelleen virtakatkoksen jälkeen.

Vaihda timanttilaikka, jos siinä on halkeamia.

• Opettele tuntemaan koneesi. Tutustu koneen käyttömahdollisuuksiin ja -rajoituksiin. Huomioi myös mahdollisten erityistilanteiden aiheuttamat vaarat.
• Tarkasta kone mahdollisten vaurioiden varalta, jotta voit varmistaa, millaisella teholla konetta voi käyttää. Epävarmassa tapauksessa vaihda vastaava osa.
• Varmista aina ennen virtapistokkeen liittämistä pistorasiaan, että kytkin on OFF-asennossa.
• Varmista, että kone on puhdistettu ja voideltu asian-mukaisesti.
• Tarkasta kone ennen käyttöönottoa vaurioituneiden osien varalta. Tarkista, toimivatko nämä osat asianmukaisesti ja niille suunnitellulla tavalla.
• Tarkista kaikkien liikkuvien osien linjaus ja tarkista kaikki osat ja kiinnitysosat ja tarkista kaikki muutkin seikat, mitkä saattavat vaikuttaa koneen asianmukaiseen käyttöön. Jokainen vaurioitunut osa tulisi heti antaa ammattilaisen korjattavaksi tai vaihdettavaksi.
• Älä käytä konetta, jos sen virtakytkin ei toimi asianmukaisella tavalla.

9. Käyttö

• Aseta kone tasaiselle, luistamattomalle alustalle.
• Tarkista, että tyyppikilvessä ilmoitettu jännite vastaa käytettävissä olevaa jännitettä, liitä pistoke verkkovirtaan vasta sitten.
• Katkaisulaikan tulee pyöriä vapaasti ennen koneen päälle kytkemistä.

Huomio: Katkaisulaikkaa on aina jäähdytettävä vedellä.

Huomio: Katkaisulaikka pyörii vielä moottorin sammuttamisen jälkeenkin.

Älä jarruta katkaisulaikkaa painamalla sitä sivulta.

• Normaalikäytössä moottorin kotelo saattaa kuumentua.
• Älä pakota konetta tai lisävarustetta toimimaan suurella teholla, ikäänkuin teollisuuskoneena. Kone toimii turvallisemmin ja paremmin sille suunnitellulla tehoalueella.
• Tee koneelle säätöjä vain kone pois päältä kytket- tynä.
• Älä anna koneen käydä ilman valvontaa.
• Poistu koneen luota vasta, kun se on täysin pysäh- tynyt.

• Kytke kone aina pois päältä ennen pistokkeen irrottamista.

• Vedä aina pistokkeesta. Älä koskaan ota pistoketta pistorasiasta vetämällä johdosta.

• Käytä vain teknisen erittelyn mukaisia oikean kokoisia katkaisulaikkoja.
• Älä koskaan vedä konetta johdosta.

Jos et tiedä, onko joku työtapa turvallinen vai vaarallinen, älä työskentele koneella.

10. Asennus

10.1 Asennus (kuvat 4 - 10)

Pakkausteknisistä syistä konettasi ei ole koottu koko- naisuudessaan.

Laitteen kokoaminen on suoritettava vähintään kahden henkilön yhteistyönä!

1. Ota kone pakkauksesta ja aseta se varovasti kyl- jelleen lattialle.
2. Käännä ensin tukijalka (11) kuljetusrullattomalta puolelta ulos rajoittimeen saakka, kunnes ruuvi lukittuu pitkään reikään kuvassa 7 esitetyllä tavalla. Varmista, että tukijalka on myös lukittunut pai-kalleen eikä se käänny uudelleen sisään!
3. Toista toimenpide toiselle tukijalalle (kuva 8).
4. Aseta kone jaloilleen.
5. Kiinnitä vesijohdon letku ja johto laitteen koteloon mukana toimitetulla johdinsiteellä/nippusiteellä. (Kuva 10.2)
6. Aseta vesipumppu (18) vesialtaan kiinnityskoh-taan ja liitä sulkutulppa (s) vesialtaan poistoauk- koon (8). (kuvat 9, 10)
7. Täytä vettä altaaseen niin, että pumppu (18) on aina (myös kävtön aikana) yeden peitossa.

Huomio!

Vesipumppu ei saa koskaan käydä kuivana. Sen on ol-tava käytön aikana aina veden peitossa.

10.2 Rullakelkan asennus (kuva 11)

1. Aseta rullakelkka (leikkuupöytä) (6) rullapöydän ohjainkiskon (9) päälle. Tällöin molempien oikeiden ohjausrullien runko (a) ympäröi ohjainkiskon. Aseta molemmat vasemmat ohjausrullat yksinkertaisesti ohjainkiskon päälle.
2. Kun seisot kivisirkkelin edessä, mitta-asteikon on osoitettava sinua kohti. 90° katkaisuterän rako on vasemmalla rullakelkassa (6), 45° katkaisuterän rako pikealla.
3. Leikkuupöydän on rullattava kevyesti. Varmista, että kaikki neljä rullaa ovat ohjainkiskon (9) päällä

10.3 Leikkuupään kääntölaitteen vipuruuvin asennus (kuva 12)

1. Poista kuusioruuvi 30 mm:n avaimella.
2. Liitä leikkuupään kääntölaitteen vipuruuvi (d) kier- teeseen ja ruuvaa kiinni.

10.4 Pitkittäisvasteen asennus (kuva 13)

1. Aseta pitkittäisvaste (13) kiinnityskiskoon niin, että mitta-asteikko (7) on rullakiskossa (6).
2. Suuntaa pitkittäisvaste (13) asianmukaiselle etäisyydelle katkaisulaikasta (14).
3. Kiinnitä pitkittäisvaste (13) kiertämällä lukituskahva (b) kiinni.

11. Käyttöönotto

HUOMIO!

Asenna laite ehdottomasti täydellisesti ennen sen käyttöönottoa!

Virtakytkin (kuva 14)

Käynnistä painamalla virtakytkin (2) asentoon "I".

Odota ennen leikkaamisen aloittamista, että katkaisulaikka on saavuttanut maksimikierrosnopeutensa ja että jäähdytysvesipumppu (18) on syöttänyt vettä katkaisulaikkaan.

Kytke kone pois päältä painamalla kytkin (2) kohtaan "0". (Kuva 14).

Huomautus:

Huomioi timanttikatkaisulaikan pyörimissuunta sahan päälle kytkemisen jälkeen. Huomioi koneessa oleva suuntanuoli!

Huomio! Vesipumppu (18) käynnistyy automaattisesti, kun käyttömoottori (5) käynnistetään! Timantti-katkaisulaikan (14) veden virtausta voidaan säädellä sulkuhanalla (16).

12. Käyttö / Työohjeita

HUOMIO!

Asenna laite ehdottomasti täydellisesti ennen sen käyttöönottoa!

12.1 Leikkaaminen 90° (kuva 13)

1. Löysää siipiruuvi (c).
2. Aseta kulman rajoitin (13) 90°-asentoon ja kiristä siipiruuvi (c) uudelleen.

3. Kiristä siipiruuvi (b) kiinnittääksesi kulman rajoittimen (13).

4. Kytke kone päälle virtakytkimellä (2).

5. Paina työkappale rajoittimeen (13) ja työnnä se rullakelkalla (6) timantti-katkaisulaikkaa (14) vasten ja katkaise se kerralla kokonaan.
6. Kytke kone uudelleen pois päältä.

12.2 Leikkaaminen vinosuuntaan 45° (kuva 13)

1. Löysää siipiruuvi (c).
2. Aseta kulman rajoitin (13) 45°-asentoon ja kiristä siipiruuvi (c) uudelleen.
3. Kiristä siipiruuvi (b) kiinnittääksesi kulman rajoittimen (13).
4. Suorita leikkaus kohdassa "90°:een leikkaus" ku- vatulla tavalla.

12.3 Leikkaaminen kiinteällä leikkaussyvyydellä (kuvat 15, 16)

Tässä leikkauksessa leikkuupää (4) on säädetty kiinteään asentoon. Työkappale työnnetään rullakelkalla (6) timantti-katkaisulaikkaa (14) vasten ja katkaistaan kerralla kokonaan.

Varmista leikatessasi, että painat tasaisesti moottorin tehoon sovitetulla voimalla!

1. Avaa leikkuupää-yksikössä (4) oleva tähtikahvaruuvi (e) ja paina leikkuuvarsi ylös.
2. Aseta katkaistavat työkappale rullakelkan (6) päälle ja aseta pysähtynyt katkaisulaikka (14) täyden segmentin kanssa löyhästi työkappaleen päälle.
3. Vedä työkappaletta rullakelkalla (6) sen verran taaksepäin, että timantti-katkaisulaikkaa (14) voidaan laskea hieman.
4. Kiinnitä haluttu leikkaussyvyys tähtikahvaruuvilla (e).
5. Lukitse leikkaussyvyys leikkuupää-yksikössä (4) olevalla tähtikahvaruuvilla (f).

Huomio! Pitele tai paina ohjattavaa työkappaletta aina asianmukaista työkappaleen rajoitinta vasten (7 + 13).

Huomio! Odota, kunnes katkaisulaikkaan (14) tulee jäähdytysvettä.

12.4 Leikkaaminen ei-kiinteällä leikkaussyvyydel- lä (kuva 16, 17)

Suurilla leikkaussyvyyksillä leikkaamisen helpottami-seksi suositellaan ei-kiinteää leikkaussyvyyttä. Tällöin moottori (5) rasittuu vähemmän ja timantti-katkaisu-laikka (14) ei kulu niin paljon.

Tässä leikkauksessa työkappaletta liikutellaan rullakelkalla (6) edestakaisin ei-kiinteän leikkuupään alla. Leikkuupäätä (4) painetaan tällöin oikealla kädellä alaspäin.

1. Avaa leikkuupää-yksikössä (4) oleva tähtikahvaruvi (e) ja paina leikkuuvarsi ylös.

2. Kiinnitä tähtikahvaruuvi (f) haluttuun leikkaussyvyyteen.

3. Laske leikkuupää-yksikkö (4) timantti-katkaisulai- kan kanssa alas.
4. Jätä tähtikahvaruuvi (e) auki.

Huomio! Timantti-katkaisulaikkaa (14) tulee voida laskea noin 3 mm rullakelkan (6) yläreunan alle. Timantti-katkaisulaikka ei saa koskea rullakelkkaan.

12.5 Leikkaaminen leikkuupään kääntölaitteen kanssa / viisteleikkaus (kuvat 18 - 20)

Avaa leikkuupään kääntölaite vipuruuvilla (d) ja käännä leikkuupäätä (4) 45° rajoittimeen saakka.

Kiristä vipu uudelleen.

Huomio! Tarkasta rajoittimen säätö ennen leikkaamisen aloittamista. Timantti-katkaisulaikka ei saa koskea rullakelkkaan.

Suorita leikkaus kohdassa "90°:een leikkaus" kuva-tulla tavalla.

12.6 Timanttikatkaisulaikan vaihtaminen (kuvat 17, 18, 21, 22)

△ Huomio!

Vedä virtapistoke irti.

Huomio!

• Timantti-katkaisulaikan aiheuttama viiltovaara!
- Käytä käsineitä vaihtaessasi timantti-katkaisulaikkaa.
- Tarkasta katkaisulaikan pyörimissuunta, pyörintä ja mahdolliset vauriot!

1. Irrota virtapistoke.

2. Avaa leikkuupää-yksikössä (4) oleva tähtikahvaruuvi (e) ja paina leikkuuvarsi kokonaan ylös. Lu-kitse leikkuuvarsi leikkuupää-yksikössä (4) olevalla tähtikahvalla (f) (kuva 17).

3. Avaa ja irrota neljä terän suojuksessa (1) olevaa ruuvia ja vedä suojus alas. Huomautus: Suojuk-sessa olevaa vesiletkua ei tule irrottaa. Käännä suojus varovaisesti alhaalta ylös.

4. Pidä leikkuuakselia paikallaan mukana toimitetulla kuusiokoloavaimella ja avaa kiristysmutteri tappiavaimella (sisältyy toimitukseen). Vasenkätinen kierre! Poista kiristysmutteri, painelaippa ja ti-mantti-katkaisulaikka (14) varovaisesti.

5. Ennen kuin uusi timantti-katkaisulaikka (14) asennetaan, on leikkuuakseli ja terälaippa puhdistetta-va rievuilla tai siveltimellä. Huomio! Älä käytä sellaisia puhdistusvälineitä, jotka voivat vahingoittaa rakenneosia.

Huomio! Suorita toimenpiteet käännyssä järjestyksessä, kun asetat uuden timantti-katkaisulaikan pai-kalleen. Varmista oikea pyörimissuunta! (Aseta timanttikatkaisulaikka – NUOLEN SUUNTAISESTI – laipan kiinnityskohtaan käyttöpuolella). Katkaisulaikassa ja suojuksessa olevien nuolten on osoitettava samaan suuntaan.

1. Asenna sahanterän suojus (1) uudelleen.
2. Tarkasta pyörintä käynnistämällä koneen lyhyesti ja kytkemällä sen uudelleen nopeasti pois.

Huomio!

• Kivisirkkeliä ei saa käyttää ilman suojusta!
• Huomioi terän kiinnitys, timantti-katkaisulaikka ei saa "väristä".
• Varmista, että vesiletkut ovat lujasti kiinni suojuk- sessa.

13. Työn lopetus

⚠️ Huomio!

Vedä virtapistoke irti.

Puhdista kone työskentelyn päättyessä.

Poista vesi aina käytön jälkeen. Poista tätä varten sul- kutulppa (s) altaasta (8).

Allas (8) ja vesipumppu (18) on puhdistettava säännöllisesti, muuten pumppu tai letkut tukkeutuvat eikä timanttilaikan (14) jäähdytystä voida enää taata.

Huuhtele säiliö (8) ja vesipumppu (18) käytön jälkeen puhtaalla vedellä.

14. Kuljetus (kuva 23)

⚠️ Huomio!

Vedä virtapistoke irti.

Huomioi seuraavat seikat voidaksesi kuljettaa kivisirk-keliä:

• Nosta rullakelkka (6) pois ja kuljeta sitä erillään.
  • Lukitse leikkuupää-yksikkö (4)
• Tyhjennä vesiallas (8) ja jäähdytysjärjestelmä.
• Käännä tukijalat (11) sisään kuvatulla tavalla (kuvat 4 - 7) ja käytä kuljetusrullia kuljettamiseen.

15. Sähköliitäntä

Asennettu sähkömoottori on liitetty käyttövalmiiksi. Liitäntä vastaa asiaankuuluvia Saksan sähköteknikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Asiakkaan sähköliitännän sekä käytetyn jatkojohdon on vastattava näitä määräyksiä.

Vialliset sähköliitäntäjohdot

Sähkön liitosjohtoon syntyy usein eristevaurioita.

Syitä ovat:

• Painaumakohdat, jos liitosjohdot viedään ikkunoiden tai ovenraon läpi.
• Taitekohdat, kun liitäntäjohdot on kiinnitetty tai ohjattu väärin.
• Viiltokohdat ajettaessa liitäntäjohdon yli.
• Eristevauriot repäistäessä irti seinäpistorasiasta.
• Eristeen vanhenemisesta aiheutuvat halkeamat.

Tällaisia vahingollisia sähköliitosjohtoja ei saa käyttää, sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia.

Tarkasta säännöllisesti, onko liitosjohdoissa vaurioita. Varmista, ettei liitosjohto tarkastettaessa ole kiinni vir- taverkossa.

Liitäntäjohtojen on vastattava asiaankuuluvia Saksan sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Käytä vain liitäntäjohtoja, joissa on sama merkintä.

Tyyppimerkinnän painatus liitosjohdossa on pakollista.

Vaihtovirtamoottori 230 V\~/ 50 Hz

• Verkkojännite 230 V / 50 Hz.
- Verkkoliitännän ja jatkojohdon tulee olla 3-johtimisia = P + N + SL. - (1/N/PE).
- Jatkojohtojen poikkipinnan tulee olla vähintään 1,5 mm ^2 .
- Verkkoliitäntä varmistetaan maks. 16 A sulakkeella.

16. Huolto

△ Huomio!

Vedä virtapistoke irti aina ennen huoltotöiden suoritta-mista.

• Puhdista kone työskentelyn päättyessä.
  • Vaihda kulunut katkaisulaikka.
  • Vaihda vaurioitunut suojalaite.

• Puhdista koneesta lika ja pöly säännöllisesti. Parhaiten puhdistaminen onnistuu siivousliinalla tai siveltimellä.

• Kaikki liikkuvat osat on voideltava säännöllisesti.

• Älä käytä muovin puhdistamiseen syövyttäviä ai-neita.
• Allas (8) ja jäähdytysnestepumppu (18) on puhdistettava säännöllisesti epäpuhtauksista, koska muuten timanttilaikan (14) jäähdytys ei ole taattu.
• Aseta kaikki suojalaitteet takaisin käyttökuntoon ja tarkasta ne.
• Huolto- ja korjaustyöt saa antaa vain pätevien ammattilaisten tehtäväksi.

Liitännät ja korjaukset

Sähkövarusteiden liitännät ja korjaukset saa tehdä vain sähköalan ammattilainen.

Ilmoita tiedusteluissa seuraavat tiedot:

• Moottorin virtatyppi
  • Koneen tyyppikilven tiedot

Varaosien tilaus

Varaosia tilattaessa on ilmoitettava seuraavat tiedot:

• Laitteen tyyppi
  • Laitteen tuotenumero
  • Laitteen tunnistenumero
  • Tarvittavan varaosan varaosanumero

Huoltotietoja

Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina.

Kuluvat osat*: Timanttikatkaisulaikat, hiiliharjat, pöytä- ja leikkauspään ohjaimet

* eivät välttämättä sisälly toimitukseen!

Varaosia ja tarvikkeita saa huoltopalvelustamme.

Skannaa sitä varten etusivulla oleva QR-koodi.

17. Vikavirtasuojakytkintä koskevat lisäohjeet (kuva 25)

Huomioi seuraavat tärkeät ohjeet koskien käyttöönot- toa ja käsittelyä.

Huomioi ne myös, kun luovutat tämän tuotteen seuraa- valle käyttäjälle. Sen tähden säilytä tämä käyttöohje myöhempää tarvetta varten.

Turvallisuusohjeet!

- Turvallisuus- ja sertifiointisyistä (CE) on tämän tuotteen omavaltainen täydentäminen ja/tai muuttaminen kielletty. Älä koskaan pura tätä tuotetta.

• Tuote ei ole tarkoitettu lasten käsiin. Lapset eivät osaa arvioida sähkölaitteiden käyttöön liittyviä vaarroja. Sen vuoksi on varmistettava erityisen huolellisesti, että koneen lähellä ei ole lapsia.
• Tuotteen rakenne vastaa suojausluokkaa 1. Jännitelähteenä saa käyttää vain määräystenmukaista suojajohtimella (230V\~/50Hz) varustettua julkisen sähköverkon pistorasiaa.
• Ammattikäytössä on noudatettava vakuutusyhtiöiden sähkölaitteita koskevia tapaturmantoriuntaohieita.
• Laitetta koulussa, ammattikoulussa tai harrastetyö-pajassa käytettäessä koulutetun henkilön on valvottava laitteen käyttöä.
• Työskentele laitteella harkitusti. Iskut, kolhut ja pudottaminen pieneltäkin korkeudelta vaurioittavat laitetta.
• Älä käytä laitetta, kun se tuodaan kylmästä ilmasta huonelämpötilaan. Koneeseen tiivistyvä vesi saattaa siinä tilanteessa vaurioittaa konetta.
• Anna koneen ensin mukautua huonelämpötilaan. Liitä kone verkkojännitteeseen vasta sitten. Olosuhteista riippuen tämä voi kestää useita tunteja.
• Älä käsittele konetta märin käsin.
• Varmista, että laitteen koko sähköeristys on ehjä ja käyttökuntoinen.
• Jos tuote on pitkähkön ajan käyttämättä, erota se sähköverkosta ja irrota pistoke pistorasiasta.
• Vältä seuraavia ympäristöolosuhteita laitteen kuljetuksen aikana ja käyttöpaikalla:

Sade tai suuri ilmankosteus. Äärimmäinen kylmyys tai kuumuus. Pöly tai palavat kaasut, höyryt tai liuotinaineet. Voimakkaat tärinät.

Voimakkaat magneettikentät, esimerkiksi koneiden tai kajuttimien lähellä.

Vikavirtasuojakytkimen käyttöönotto:

• Vikavirtasuojakytkin on varustettu testauspainikkeella.
  Toiminta tulisi testata ennen jokaista käyttöönotto-kertaa ja käytön aikana säännöllisin välein (väh. 1 x viikko).
• Ihmiset eivät ole suojattuja, jos vikavirtasuojakytkin ei tässä testissä katkaise määräystenmukaisella tavalla! Laite on silloin vaihdettava heti!
• Takuuvaatimus raukeaa, jos vahinko on aiheutunut tämän käyttöohjeen noudattamatta jättämisen seurauksena. Emme vastaa seurannaisvahingoista millään tavalla.

• Tarkasta laite vaurioiden varalta aina ennen käyttöä! Jos huomaat vaurioita, laitetta ei saa enää liittää verkkoiännitteeseen!

• Laite on käyttövalmis, kun olet painanut oranssia nollauspainiketta. Tarkasta laukeaminen punaisella testauspainikkeella ennen käyttöä.

• Liitä vikavirtasuojakytkin pistorasiaan.
  • Paina oranssia nollauspainiketta.
• Ikkunaan tulee punainen käyttövalmiuden ilmaiseva kuvake.
• Paina punaista testipainiketta. Tällöin simuloidaan vikavirtaa.
• Jos suojakytkin toimii oikein, se erottaa kuluttajan sähköverkosta. Tämän ilmaisee punaisen kuvakkeen sammuminen ikkunassa.
• Ihmiset ja eläimet ovat suojattuja vain, jos suojakvtkin toimii oikein.
• Jotta käyttöä voi jatkaa, on nollauspainiketta painettava uudelleen.
• Nyt kuluttajan voi kytkeä pistorasiaan.

Tekniset tiedot:

Laukaisuvikavirta < 30 mA

Virransyöttö 230–240 V~ / 50 Hz

Kuormitettavuus 16A (3680W)

Napojen määrä 2-napaisesti kytketty

Sulake 16 A

Kotelointiluokka IP54

Mitat 126 x 50 x 88 mm

Määräystenmukainen käyttö!

Siirreltävä vikavirtasuojakytkin ja alijännitelaukaisin on suunniteltu märkähiomakoneita ja vastaavia sähkölaitteita varten yksityiseen käyttöön.

Se on helppo kytkeä sähköverkon ja sähkölaitteen väliin. Varuste antaa optimaalisen suojan jännitteisten osien koskettamisen varalta sekä koneen käynnistymisen varalta jännitteen palautuessa sähkökatkoksen jälkeen.

- Käytä konetta aina mukana toimitettavalla vikavirtasuojakytkimellä suojattuna.

18. Hävittäminen ja kierrätys

Pakkausta koskevat ohjeet

Pakkausmateriaalit voidaan kierrättää. Hävitä pakkaus ympäristönsuojelumääräysten edellyttämällä tavalla.

Sähkö- ja elektroniikkalaitteiden käsittelyä koskevan lain (ElektroG) tiedot

Sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteisiin, vaan ne on hävitettävä lajiteltuina!

• Käytetyt paristot ja akut, jotka eivät ole laitteeseen kiinteästi asennettuina, on irrotettava vahingoittumattomina ennen laitteen hävittämistä! Niiden hävittämistä säädellään vastaavassa paristojen ja akkujen käsittelyä koskevassa laissa.
• Sähkö- ja elektroniikkalaitteiden omistajan tai käyt-täjän velvollisuutena on toimittaa laite lain mukaisella tavalla kierrätykseen.
• Loppukäyttäjä on yksin vastuussa henkilökohtaisten tietojensa poistamisesta laitteesta!
• Yliviiivattua roskalaatikkoa kuvaava symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää sekajätteen mukana.
• Sähkö- ja elektroniikkalaitteet voidaan toimittaa veloituksetta seuraaviin paikkoihin:

- Julkiset hävitys- tai keräyspaikat (esim. kunnallinen kierrätyskeskus).

- Sähkölaitteita myyvät liikkeet (paikalliset tai verkossa toimivat), jos jälleenmyyjä on velvoitettu vastaanottamaan käytettyjä laitteita tai tarjoaa tämän palvelun vapaaehtoisesti.

- Valmistajalle tai lähialueella sijaitsevaan valtuutettuun keräyspaikkaan voidaan uutta laitetta ostamatta palauttaa maksutta enintään kolme samaa laitetyyppiä edustavaa käytettyä sähkö-laitetta. joiden reunan pituus on enintään 25 cm.

- Muut valmistajan ja jälleenmyyjän täydentävät palautusehdot saa kyseisestä asiakaspalvelusta.

- Jos valmistaja toimittaa uuden sähkölaitteen yksityistalouteen, vanha laite voidaan samalla loppukäyttäjän pyynnöstä noutaa ilman veloitusta. Ota tätä varten yhteyttä valmistajan asiakaspalveluun.

- Tämä koskee vain laitteita, jotka asennetaan ja myydään Euroopan Unionin jäsenmaissa ja joihin sovelletaan EU:n direktiiviä 2012/19/EU. Euroopan Unionin ulkopuolisissa maissa käytettyjen sähkö- ja elektroniikkalaitteiden hävittämiseen voidaan soveltaa näistä poikkeavia ehtoja.

19. Ohjeet häiriöiden poistoon

Häiriö Mahdolliset syyt Korjauskeinot
Timanttikatkaisulaikka irtoaa moottorin sammuttamisen jälkeen	Kiinnitysmutteria ei ole kiristetty tarpeeksi tiukkaan	Kiristä kiinnitysmutteri
Moottori ei käynnisty	Verkkosulakkeen häiriö Tarkasta verkkosulake
	Jatkojohto viallinen Vaihda jatkojohto
	Moottorin tai kytkimen liitännät eivät ole oikein	tarkastuta sähköalan ammattilaisella
	Moottori tai kytkin viallinen tarkastuta sähköalan ammattilaisella
Moottorissa ei ole tehoa	Jatkojohdon poikkileikkaus ei ole riittävä	katso kohta Sähköliitäntä, sulake laukeaa
	Ylikuormitus Tarkasta työkalu
	Timantti-katkaisulaikka on tylsä Vaihda timantti-katkaisulaikka uuteen
Moottori sammuu työn aikana	Moottori sammuu ylikuormituksen, esim. liian suuren leikkauspaineen vuoksi	Odota, kunnes moottori on jäähtynyt (5-10 minuuttia), kytke sen jälkeen uudelleen päälle
Pumppu sammuu	Pumppu sammuu ylikuormituksen, esim. liian suuren likamäärän vuoksi	Sammuta kone heti. Puhdista pumppu ja käynnistä kone uudelleen noin 5-10 minuutin kuluttua. Huomio! Älä missään tapauksessa leikkaa kuivana!
Leikkausprosessi ei ole optimaalinen	Katkaisulaikkaa kuormitetaan liian voimakkaasti	Käytä sopivaa katkaisulaikkaa, vähennä leikkauspainetta
	Timantti-katkaisulaikka on liian tylsä	Teroita katkaisulaikka
	Katkaisulaikka on ylikuumentunut liian pienen jäähdytysveden määrän vuoksi	Optimoi jäähdytysveden syöttö

Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puutteista. Annamme takuun oikein käsitellyille koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korvauksetta minkä tahansa koneenosan, joka osoittautuu tämän ajan kuluessa käyttökelvottomaksi raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.

Garanti DK
