Termék típusa	Vágógép (betonlap/betonblokk)
Márka	Scheppach
Modell	HSM3500
Méretek (H x Sz x M)	1150 x 520 x 1210 mm
Súly	72 kg
Tápfeszültség	230 V~ / 50 Hz
Felvett teljesítmény	2200 W
Üzemmód	S6 40% (szakaszos üzem)
Szigetelési osztály	B
Védettségi fokozat	IP54
Gyémánttárcsa	Átmérő 360 mm, furat 25,4 mm
Üresjárati fordulatszám	2800 ford/perc
Max. vágási hossz	700 mm
Max. vágási magasság 90°-nál	110 mm
Max. vágási magasság 45°-nál	72 mm
Vágóasztal	535 x 430 mm
Fő funkciók	Nedves vágás, görgős kocsi, szögütköző 0°-45°, fej döntése, fix/változtatható vágásmélység
Karbantartás és tisztítás	Használat után víz leeresztése, tartály és szivattyú tisztítása, mozgó alkatrészek kenése
Biztonság	PRCD (hibaáram-védőkapcsoló <30 mA), pengévédelem, vészleállítás, kesztyű, védőszemüveg, maszk
Alkatrészek és javíthatóság	Gyémánttárcsák, szénkefék, vezetők; javítás szakképzett villanyszerelő által
Általános információk	Kizárólag háztartási használatra, nem professzionális; használati utasítás 396 oldal

Gyakran ismételt kérdések - HSM3500 SCHEPPACH

Milyen anyagokat lehet vágni a HSM3500 géppel?

A Scheppach HSM3500 kizárólag betonlapok és betontömbök vágására lett tervezve, legfeljebb 110 mm magasságig. Fa vagy fém vágása tilos.

Hogyan cseréljük ki a gyémánttárcsát?

Húzza ki a gépet, oldja ki a vágófejet, vegye le a védőburkolatot (a 4 csavart), tartsa a tengelyt egy imbuszkulccsal, csavarja le a rögzítőanyát (balmenet), vegye ki a régi tárcsát, tisztítsa meg a felületeket, szerelje fel az új tárcsát a forgásiránynak megfelelően, csavarja vissza az anyát, majd szerelje vissza a burkolatot.

A gép működhet szárazon?

Nem, a HSM3500 nedves vágásra lett tervezve. A gyémánttárcsát mindig a szivattyú vizének kell hűtenie. Soha ne végezzen száraz vágást.

Mit tegyek, ha a vízszivattyú nem működik?

Azonnal állítsa le a gépet. Húzza ki, tisztítsa meg a szivattyút és a tartályt. Ellenőrizze, hogy a szivattyú továbbra is víz alatt van-e. Indítsa újra 5-10 perc múlva. Ha a probléma továbbra is fennáll, forduljon szakemberhez.

Milyen védőfelszerelést kell viselnem?

Mindig viseljen védőszemüveget, porvédő maszkot, védőkesztyűt és hallásvédőt (ha a zaj meghaladja a 80 dB-t). Használjon csúszásmentes cipőt.

Hogyan állítsuk be a vágásmélységet?

Fix mélység esetén lazítsa meg a csillagcsavart (e) a vágófejen, engedje le a kart a kívánt pozícióba, majd húzza meg a csavart (f). Változó mélység esetén hagyja a csavart (e) lazán, és vágás közben engedje le a fejet.

Mit csinál a hibaáram-védőkapcsoló (PRCD)?

A PRCD áramütés ellen véd, mivel lekapcsolja a tápellátást, ha 30 mA-nél nagyobb szivárgó áramot érzékel. Minden használat előtt tesztelje a piros gomb megnyomásával; ki kell oldania. A Reset gombbal kapcsolja vissza.

Milyen feszültség és frekvencia szükséges?

A készülék 230 V~ / 50 Hz hálózati csatlakozóaljzathoz csatlakoztatható védővezetővel (3 vezeték). Használjon legalább 1,5 mm² keresztmetszetű hosszabbítót.

Hogyan tisztítsuk a gépet használat után?

Húzza ki a gépet. Engedje le a vizet a tartályból a dugó eltávolításával. Tisztítsa meg a tartályt és a szivattyút tiszta vízzel. Törölje le a felületeket egy ronggyal. Szükség esetén kenje meg a mozgó alkatrészeket.

Melyek a maximális vágási méretek?

Maximális vágási hossz: 700 mm. Maximális vágási magasság 90°-nál: 110 mm; 45°-nál: 72 mm.

HASZNÁLATI ÚTMUTATÓ HSM3500 SCHEPPACH

A készüléken található szimbólumok magyarázata

A kézikönyvben használt szimbólumok arra szolgálnak, hogy felhívják a figyelmet a lehetséges kockázatokra. A biztonsági szimbólumokat, valamint az ezeket kísérő magyarázatokat pontosan értelmezni kell. Maguk a figyelmeztetések nem háritják el a kockázatokat, és nem helyettesítik a balesetek megelőzése érdekében hozott megfelelő intézkedéseket.

	Üzembe helyezés előtt olvassa el és vegye figyelembe a kezelési útmutatót és a biztonsági utasításokat!
	Viseljen védőkesztyűt!
	Viseljen szemvédőt!
	Viseljen hallásvédőt!
	Viseljen porvédő maszkot!
	Ne nyúljon a forgó darabolótárcsához!
Figyelem!	Ebben a kezelési utasításban azok a szakaszok, melyek a biztonságra vonatkoznak, az alábbi jelzéssel vannak ellátva.
	A termék megfelel a hatályos európai irányelveknek.
	A termék megfelel a vonatkozó szerbiai irányelveknek.

Tartalomjegyzék: Oldal:

1. Bevezetés 151
2. A készülék leírása.... 151
3. Szállított elemek 151
4. Rendeltetésszerű használat.... 151
5. Biztonsági utasítások.... 152
6. Müszaki adatok.... 156
7. Kicsomagolás 156
8. Üzembe helyezés előtt 157
9. Üzemeltetés 157
10. Összeszerelés 157
11. Üzembe helyezés 158
12. Kezelés/munkautasítások.... 158
13. A munka befejezése 160
14. Szállítás (23. ábra).... 160
15. Elektromos csatlakozás.... 160
16. Karbantartás 160
17. A hibaáram-védőkapcsolóval kapcsolatos kiegészítő utasítások (25. ábra).... 161
18. Ártalmatlanítás és újrahasznosítás 162
19. Hibaelhárítás.... 163
20. Megfelelőségi nyilatkozat 390

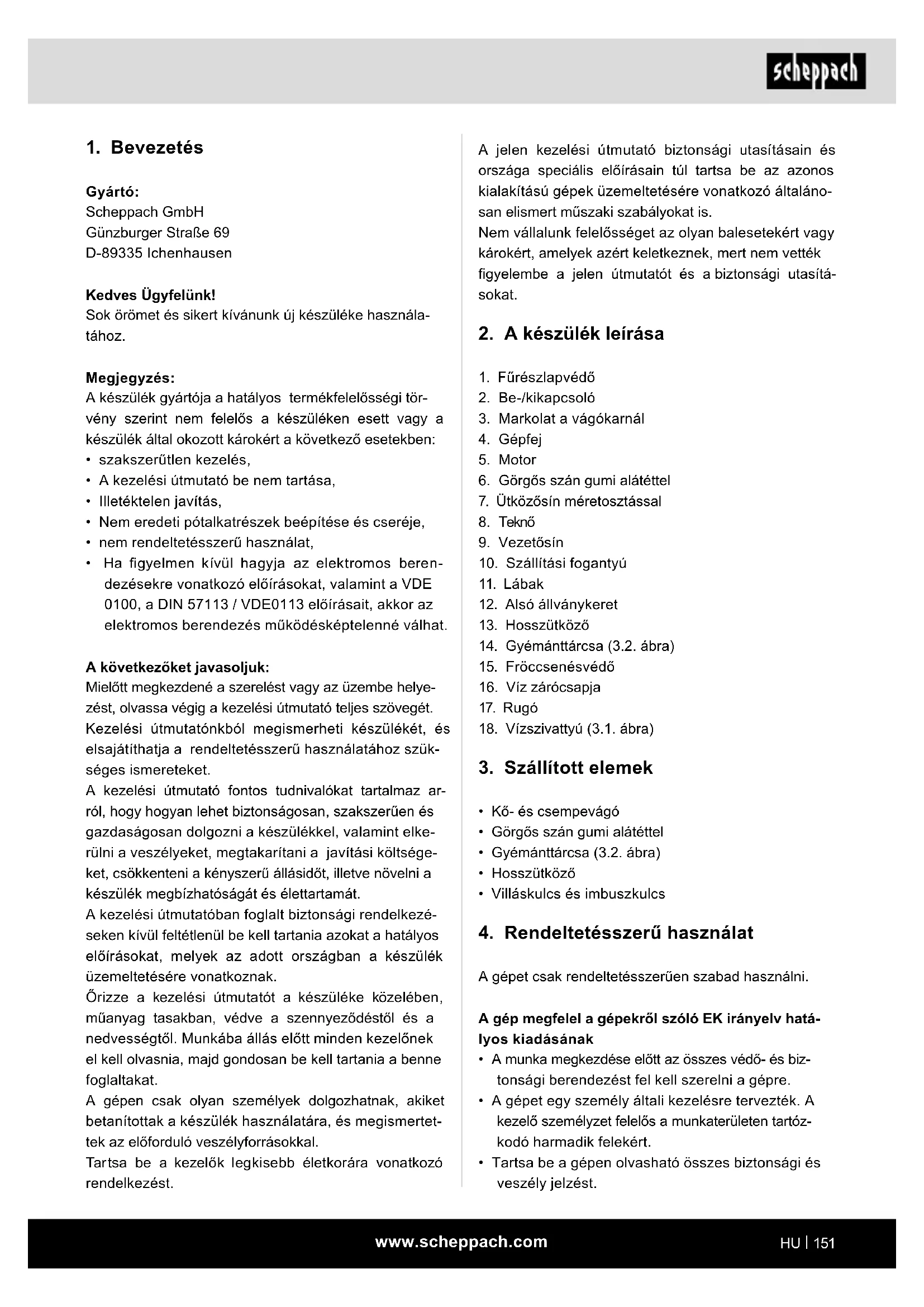

1. Bevezetés

Gyártó:

Scheppach GmbH

Sok örömet és sikert kívánunk új készüléke használatához.

Megjegyzés:

A készülék gyártója a hatályos termékfelelősségi törvény szerint nem felelős a készüléken esett vagy a készülék által okozott károkért a következő esetekben:

• szakszerűtlen kezelés,
• A kezelési útmutató be nem tartása,
• Illetéktelen javítás,
• Nem eredeti pótalkatrészek beépítése és cseréje,
• nem rendeltetésszerű használat,
• Ha figyelmen kívül hagyja az elektromos berendezésekre vonatkozó előírásokat, valamint a VDE 0100, a DIN 57113 / VDE0113 előírásait, akkor az elektromos berendezés működésképtelenné válhat.

A következőket javasoljuk:

Mielőtt megkezdené a szerelést vagy az üzembe helyezést, olvassa végig a kezelési útmutató teljes szövegét.

Kezelési útmutatónkból megismerheti készülékét, és elsajátíthatja a rendeltetésszerű használatához szükséges ismereteket.

A kezelési útmutató fontos tudnivalókat tartalmaz arról, hogy hogyan lehet biztonságosan, szakszerűen és gazdaságosan dolgozni a készülékkel, valamint elkerülni a veszélyeket, megtakarítani a javítási költségeket, csökkenteni a kényszerű állásidőt, illetve növelni a készülék megbízhatóságát és élettartamát.

A kezelési útmutatóban foglalt biztonsági rendelkezéseken kívül feltétlenül be kell tartania azokat a hatályos előírásokat, melyek az adott országban a készülék üzemeltetésére vonatkoznak.

Örizze a kezelési útmutatót a készüléke közelében, műanyag tasakban, védve a szennyeződéstől és a nedvességtől. Munkába állás előtt minden kezelőnek el kell olvasnia, majd gondosan be kell tartania a benne foglaltakat.

A gépen csak olyan személyek dolgozhatnak, akiket betanítottak a készülék használatára, és megismertettek az előforduló veszélyforrásokkal.

Tartsa be a kezelők legkisebb életkorára vonatkozó rendelkezést.

A jelen kezelési útmutató biztonsági utasításain és országa speciális előírásain túl tartsa be az azonos kialakítású gépek üzemeltetésére vonatkozó általáno-san elismert műszaki szabályokat is.

Nem vállalunk felelősséget az olyan balesetekért vagy károkért, amelyek azért keletkeznek, mert nem vették figyelembe a jelen útmutatót és a biztonsági utasításokat.

2. A készülék leírása

1. Fürészlapvédő
2. Be-/kikapcsoló
3. Markolat a vágókarnál
4. Gépfej
5. Motor
6. Görgős szán gumi alátéttel
7. Ütközösín méretosztással
8. Teknő
9. Vezetősín
10. Szállítási fogantyú
11. Lábak
12. Alsó állványkeret
13. Hosszütköző
14. Gyémánttárcsa (3.2. ábra)
15. Fröccsenésvédő
16. Víz zárócsapja
17. Rugó
18. Vízszivattyú (3.1. ábra)

3. Szállított elemek

• Kö- és csempevágó
  • Görgős szán gumi alátéttel
  • Gyémánttárcsa (3.2. ábra)
  • Hosszütköző
  • Villáskulcs és imbuszkulcs

4. Rendeltetésszerű használat

A gépet csak rendeltetésszerűen szabad használni.

A gép megfelel a gépekről szóló EK irányelv hatályos kiadásának

• A munka megkezdése előtt az összes védő- és biztonsági berendezést fel kell szerelni a gépre.
• A gépet egy személy általi kezelésre tervezték. A kezelő személyzet felelős a munkaterületen tartózkodó harmadik felekért.

• Tartsa be a gépen olvasható összes biztonsági és veszély jelzést.

• A gépen található összes biztonsági és veszélyekre vonatkozó utasítást tartsa teljes mértékben olvas-ható állapotban.

• A gépet a kínálatban szereplő szerszámmal és tartozékkal kizárólag csempék és betonkövek legfeljebb 110 mm-es vágásmagassággal végzett darabolására tervezték. Fém és fa vágása nem megengedett.
• A megmunkálandó munkadarabok maximális és minimális méretét be kell tartani.
• A gépet csak müszakilag kifogástalan állapotban, valamint a rendeltetésének megfelelően, biztonság és veszélytudatosan, a kezelési útmutató figyelembevételével szabad használni! Különösen a bizton-ságot hátrányosan befolyásoló üzemzavarokat kell haladéktalanul elhárít(tat)ni!
• Tartsa be a gyártó biztonsági, munkavégzési és karbantartási előírásait, valamint a műszaki adatokban meghatározott méreteket.
• Tartsa be a vonatkozó baleset-megelőzési előírá-sokat és a többi általánosan elfogadott biztonság-technikai szabályt.
• A gépet csak olyan személy üzemeltetheti, tarthat- ja karban és javíthatja, akit ezzel megbíztak és a veszélyekkel kapcsolatban kioktattak. Ha a gépen önkényes változtatást hajt végre, az ebből eredő károkért a gyártó nem vállal felelösséget.
• A gépet kizárólag a gyártó eredeti tartozékaival és szerszámaival szabad használni.

A rendeltetésszerű használat ellenére bizonyos kockázatok teljes egészében nem küszöbölhetők ki. A gép szerkezete és felépítése miatt a következők fordulhatnak elő:

• Benyúlni a járó gyémánttárcsába.
• A gyémánttárcsa megérintése a fedetlen területeken.
• A munkadarabok és a munkadarabok darabjainak kirepülése.

- A darabolótárcsa hibás gyémántbetétjének kirepülése.

- Halláskárosodás, ha nem használja a szükséges hallásvédőt.

- A szemek sérülése, ha nem használ szemvédőt Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebből eredő károkért a gyártó nem felel; a kockázatot egyedül a használó viseli.

Kérjük, vegye figyelembe, hogy készülékeinket rendelte- tésük szerint nem professzionális, hivatásszerű vagy ipari használatra tervezték. A készülékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.

5. Biztonsági utasítások

A kö- és csempevágó géppel való munkavégzés veszélyes lehet, ha nem tartják be a biztonságos és helyes munkamódszereket. Mint minden gép esetében, a termékkel való munkavégzés bizonyos veszélyeket rejt magában. Ha figyelmesen és óvatosan dolgozik a géppel, az jelentősen csökkenti a sérülésveszélyt. A szokásos biztonsági intézkedések figyelmen kívül hagyása a kezelőszemély sérüléseit okozhatja. A védőeszközök, mint például védőszemüveg, pormaszk és hallásvédő csökkenthetik a lehetséges sérülések kockázatát. Azonban a legjobb védelem sem kompenzállhatja a helytelen helyzetfelmérést, a gondatlanságot vagy a figyelmetlenséget. A mühelyben minden esetben a józan ész szerint cselekedjen és legyen óvatos. Ha egy műveletet veszélyesnek érez, akkor ne próbálkozzon vele. Gondoljon ki alternatív eljárásmódot, amit biztonságosabbnak érez. Gondoljon a következőkre: Saját testi épsege és személyes felelőssége. Ezt a gépet meghatározott munkafolyamatokra tervezték. Nyomatékosan javasoljuk, hogy a gépet ne módosítsa és ne használja olyan alkalmazási területeken, amelyek nem rendeltetésszerűek. Amennyiben bizonytalan, akkor forduljon a kereskedőhöz, mielőtt a termékkel dolgozni kezd.

Figyelmeztetés: Ezen előírások figyelmen kívül ha- gyása súlyos sérüléseket okozhat.

Figyelem! Elektromos szerszámok használatakor az elektromos áramütés, valamint a sérülés- és tűzveszély elleni védelem érdekében tartsa be a következő alapvető biztonsági intézkedéseket. A készülék használata előtt olvassa el és tartsa be ezeket az megjegyzéseket.

1. Tartsa rendben a munkaterületet Ha rendetlenség van a munkaterületen, az bal- esetveszélyt jelent.

2. Vegye figyelembe a környezeti hatásokat Az elektromos szerszámot ne érje eső. Az elektromos szerszámot ne használja nedves vagy vizes környezetben. Gondoskodjon a jó világításról. Az elektromos szerszámot ne használja éghető folyadékok vagy gázok közelében.

3. Védekezzen az áramütéssel szemben Kerülje el, hogy a teste földelt tárgyakkal érint- kezzen, pl. csövekkel, fütőtestekkel, tűzhelyekkel vagy hűtőszekrényekkel.

4. Tartsa távol a gyermekeket!

Ne engedje, hogy mások megérintsék a szerszá-mot vagy a kábelét, tartsa öket távol a munkate-rülettől.

1. Tárolja a szerszámait biztonságos helyen

A használaton kívüli szerszámokat száraz, zárt térben kell tárolni, ahol gyermekek nem férhetnek hozzá.

1. Ne terhelje túl a szerszámait

A megadott teljesítménytartományban jobban és biztonságosabban dolgozhat.

1. Mindig a megfelelő szerszámmal dolgozzon

Ne használjon gyenge teljesítményű elektromos szerszámot vagy elötét eszközt nehéz munkákhoz. Ne használja a szerszámokat olyan feladataokra és munkálatokhoz, melyekre nem alkalmasak; például ne használjon kézi körfűrészt fa kivágásához vagy ágak lefűrészeléséhez.

1. Viseljen megfelelő munkaruhát

Ne viseljen túl bő ruházatot vagy ékszereket. A mozgó alkatrészek beránthatják a testrészeit. Ha a szabadban dolgozik, akkor ajánlatos gumikesztyűt és csúszásmentes lábbelit viselni. Ha hosszú a haja, viseljen hajhálót.

1. Használjon védőszemüveget

Ha porral járó munkát végez, használjon légzés- védő maszkot.

1. Ne használja a kábelt a rendeltetésével ellentétés célra

Ne tartsa a szerszámot a kábelénél fogva, és ne a kábelnél fogva húzza ki a dugós csatlakozót a csatlakozóaljzatból. Óvja a kábelt a hőtől, olajtól és éles peremektől.

1. Biztosítsa a munkadarabot

A munkadarab befogására használjon befogó be- rendezést vagy satut. Így biztosabban tudja tartani, mint kézzel, és ezáltal két kézzel kezelheti a gépet.

1. Ne terjessze ki túlságosan a területet, melyen áll Kerülje a rendellenes testtartást. Gondoskodjon a stabil munkavégzési helyzetéről, és mindig örizze meg egyensúlyát

2. Gondosan ápolja a szerszámot

Tartsa tisztán és megélezve a szerszámait, hogy jól és biztonságosan dolgozhasson velük. Tartsa be a karbantartási előírásokat, és a szerszámcse-rére vonatkozó utasításokat. Rendszeresen elle-nőrizze az elektromos szerszám csatlakozókábelét és dugós csatlakozóját, és ha sérült, elismert szakemberrel cseréltesse ki. Rendszeresen elle-nőrizze a hosszabbító kábelt, és ha sérült, cserélje le. A fogantyúkat tartsa szárazon, olajtól és zsírtól mentesen.

1. Húzza ki a hálózati csatlakozódugót Ha nem használja a szerszámot, karbantartást kíván végezni rajta, vagy szerszámot cserél, pél- dául fűrészlapot, fűrószárat vagy bármilyen gépi szerszámot.

2. A szerszámkulcsot ne hagyja a készülékben A bekapcsolás előtt ellenőrizze, hogy nem maradt-e a gépben kulcs és beállítószerszám.

3. Kerülje a véletlen bekapcsolást Az áramhálózatra csatlakoztatott egyetlen szerszámot se tartson úgy, hogy ujja a kapcsolón van. Győződjön meg arról, hogy az áramhálózatra történő csatlakozáskor ki van kapcsolva a kapcsoló.

4. Hosszabbító kábel a szabadban A szabadban csak engedélyezett és megfelelő jelöléssel ellátott hosszabbító kábelt használjon.

5. Legyen mindig óvatos Figyeljen a munkájára. Értelmesen járjon el. Ha nem tud összpontosítani, ne használja a szerszá- mot.

6. Rendszeresen ellenőrizze, nem sérült-e a készülék

A szerszám további használata előtt gondosan ellenőrizze a védelmi berendezések vagy a kissé sérült alkatrészek kifogástalan és rendeltetésszerű működését. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek, nem szorulnak és nem sérültek-e. A készülék minden feltételének teljesüléséhez az összes alkatrész rendesen fel kell legyen szerelve. A sérült védőszerkezeteket és alkatrészeket szakszerűen, ügyfélszolgálati szervizzel javíttassa meg vagy cseréltesse ki, amenynyiben az üzemeltetési útmutatók nem rendelkeznek másként. A sérült kapcsolókat vevőszolgálati szervizünkkel cseréltesse ki. Ne használjon olyan szerszámot, amelynek a kapcsolója nem működik.

1. Figyelem!

A saját biztonsága érdekében csak a használati útmutatóban megadott vagy a szerszámgyártó által ajánlott vagy megadott tartozékokat és kiegészítő készülékeket használja. A kezelési útmutatóban vagy a katalógusban javasoltaktól eltérő betétszerszámok vagy tartozékok használata személyi sérülések veszélyével fenyegethet.

1. Javításokat csak villamossági szakember végezhet Ez az elektromos szerszám megfelel a vonatko-zó biztonsági előírásoknak. Javításokat csak villamossági szakember végezhet, különben a gép üzemeltetője balesetet szenvedhet.

2. Csatlakoztassa a porszívó berendezést

Ha a gépen ki van alakítva csatlakozó porelszívó berendezés számára, akkor győződjön meg arról, hogy csatlakoztatta, és megfelelően használható.

⚠ FIGYELMEZTETÉS! Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között negatív hatással lehet az aktív vagy passzív orvosi implantátumokra. A komoly és súlyos sérülések kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám használata előtt keressék fel orvosukat és implantátumuk gyártóját.

A biztonsági utasításokat tárolja megfelelően.

KÜLÖNLEGES BIZTONSÁGI UTASÍTÁSOK

Figyelem! Ezt a kö- és csempevágót nedves vágáshoz tervezték. A gép nem szegmentált gyémánttárcsával üzemeltethető.

• Nedves kezek: Ne érintse meg nedves kézzel a gép elektromos komponenseit (pl. a kapcsolót).
• Dugaszolható csatlakozók: Az összes dugaszolható csatlakozó száraz helyen legyen, és nem szabad a talajra érniük.
• A darabolótárcsa hűtése: Győződjön meg arról, hogy a vágási művelet teljes időtartama során víz hűti a darabolótárcsát.
• Száraz vágás: Soha ne végezzen száraz vágásokat olyan darabolótárcsákkal, amelyeket nedves vágás-hoz terveztek.
• Por elleni védelem: Csempék vágásakor mindig viseljen porvédő maszkot.
• Gyémánttárcsa: Ne tolja annál gyorsabban a gépbe a csempét, mint ahogy a darabolótárcsa vágni tudja azt.
• Kizárólag olyan darabolótárcsát használjon, melynek fordulatszáma megfelel a min. 3000 ^-1 értéknek.
• A darabolótárcsa megválasztása: A vágni kívánt anyagnak megfelelő gyémánttárcsát válasszon.
• A darabolótárcsa felszerelése: A darabolótárcsa beszerelése előtt vizsgálja meg, hogy az orsón, az orsóanyán és a karimákon nem láthatók-e sérülések, elhasználódás vagy laza illeszkedés jelei. A sérült vagy elhasználódott alkatrészeket haladékta-lanul cserélje le.
• A darabolótárcsa forgásiránya: Ellenőrizze a darabolótárcsa forgásirányát jelző nyilat, a nyíl irányának egyeznie kell a motor tengelyének forgásirányával.

• Darabolótárcsa-orsó: Bizonyosodjon meg arról, hogy a darabolótárcsában lévő furat átmérője egyezik a gépen lévő darabolótárcsa-orsó átmérőjével.

• Darabolótárcsa-védő: A kö- és csempevágót kizárólag megfelelően felhelyezett és beállított darabolótárcsa-védővel üzemeltesse.

• A darabolótárcsa sebessége: Ne lépje túl a darabolótárcsa biztonságos üzemi sebességét.
• Csiszolás a darabolótárcsával: Ne próbálja meg csiszolási munkálatokhoz, pl. egy vágott csempe élének lecsiszolásához használni a darabolótárcsát. Sugárirányú- és körvágásokat szintén ne végezzen. Ez a csempevágó gép kizárólag magán-célú használatra készült.
• A darabolótárcsa leállási ideje: A darabolótárcsának 20 másodpercre van szüksége ahhoz, hogy a kikapcsolást követően nyugalmi helyzetbe kerüljön. Várja meg a darabolótárcsa teljes nyugalmi állapotát, majd húzza ki a hálózati csatlakozót a csatlakozóaljzatból, és ha szükséges, csak ekkor érintse meg a gép darabolótárcsáját.
• Miközben üzemel a gép, a forgó darabolótárcsa mindenfajta érintését kerülje.
• Soha ne használja a mellékelt PRCD dugós csatlakozó nélkül az elektromos szerszámot.
• Tartson távol mindenféle vizet a szerszám elektromos alkatrészeitől, valamint a munkaterületen tartózkodó személyektől!
• Ha sérült a dugós csatlakozó vagy a csatlakozóvezeték, akkor a gyártó vagy annak illetékes ügyfél-szolgálata cserélje ki ezeket.
• A tulajdonságok (pl. a fordulatszám) megváltozásával járó műszaki módosításokat kizárólag a gyártó végezhet, hogy a védelmi rendelkezések követelményei betarthatóak legyenek.
• A biztonsági utasításokat tárolja megfelelően.

Speciális biztonsági utasítások ködaraboló gé- pekhez

- A használat előtt sík és lépésálló munkafelületen állítsa fel a ködaraboló gépet. Gondoskodjon kellő mozgásszabadságról.

- A por általi veszélyeztetés elkerülése érdekében kizárólag nedves területen használja a gépet.

- Munkavégzés előtt mindig töltse fel a teknőt vízzel.

- A gépet csak megfelelően szellőztetett helyiségben szabad üzemeltetni.

Figyelem! Soha ne járassa zárt vagy szük helyi- ségekben a motort. A kipufogógázok mérgező szén-monoxidot tartalmaznak!

- Alapvetően az anyaggal való érintkezés előtt kapcsolja be a készüléket.

- Erre a ködaraboló gépre a nedves üzemre vonatkozó fokozott biztonsági előírások érvényesek.

A megnövekedett érintési feszültségek elleni ösz- szes védelmi intézkedést alkalmazza.

• Az elektromos vezetékek nem érintkezhetnek vízzel vagy vízpermettel.
• A munka megkezdése előtt ellenőrizze, hogy nem sérült-e a készülék és a hálózati kábel.
• Ellenőrizze, hogy a készülék mozgó részei kifogástalanul működnek, nem szorulnak és nem sérültek-e.
• A hálózati feszültségnek meg kell egyezni a gép tí-pustábláján szereplő adatokkal.
• A szabadban csak az erre a célra engedélyezett hosszabbító kábeleket használjon.
• Kábeldob használata esetén teljesen csévélje le a kábelt, hogy elkerülje a kábel melegedését.
• Kültéri munkavégzés esetén a csatlakozóaljzat ren-delkezzen hibaáram-védőkapcsolóval
• Vegye figyelembe a motor és a gyémánttárcsa forgásirányát.
• Egyszerre mindig csak egy munkadarabot vágjon.
• A vágás pályája fent és lent is legyen akadályoktól mentes.
• Ügyeljen arra, hogy a darabolótárcsa oldalánál eltávolíthatóak legyenek a levágott darabok, és így ne kerüljön sor a gép általi elkapásra.
• Csak olyan gyémánttárcsákkal dolgozzon, amelyek kizárólag nedves vágáshoz alkalmasak.
• Megfelelő méretű gyémánttárcsákat használjon.
• Tartsa távol a kezét, az ujjait és a karját a forgó darabolótárcsától. Mindig tartson kellő távolságot a gyémánttárcsától.
• A sérült gyémánttárcsákat azonnal cserélje ki. Ne használjon deformálódott vagy megrepedt darabolótárcsákat.
• Csak a gyártó által ajánlott gyémánttárcsákat használjon, amelyek megfelelnek az EN 13236 szabványnak. Fűrészlapokat használni tilos.
• Ügyeljen arra, hogy a vágandó anyagnak megfelelő gyémánttárcsát válasszon.
• Ne használja védőszerkezetek nélkül a ködaraboló gépet.
• Üzemzavarok elhárításához vagy a beszorult munkadarabok eltávolításához mindig kapcsolja ki a gépet, és húzza ki a hálózati csatlakozót. Csak ezután távolítsa el az elakadt munkadarabot.
• Védje meg az ütésektől a gyémánttárcsát. Ne fejtsen ki oldalirányú nyomást.
• Soha ne terhelje olyan erősen a készüléket, hogy végül leálljon.
• Viseljen megfelelő személyi védőfelszerelést (EVE).

- Hallásvédő, a halláskárosodás kockázatának elkerülése érdekében.

Figyelem! A zaj egészségkárosító hatású lehet. A 80 dB(A)-es megengedett zajszint túllépése esetén viseljen hallásvédőt.

- Légzésvédő, a veszélyes por belélegzési kockázatának csökkentése érdekében.

- Viseljen szemvédőt a szemet fenyegető kockázatok csökkentése érdekében.

- Nyers alapanyagokkal történő munkavégzéshez használjon kesztyűt, és ha a szabadban dolgozik, csúszásmentes lábbeli viselését ajánljuk.

• A gyémánttárcsákat mindig praktikusan, egy tartóban szállítsa.
• Ezt a gépet csak olyan személyek üzemeltethetik, akik ismerik a ködaraboló gépek kezelését.
• A gép minden hibáját (beleértve az összes borításét és védőszerkezetét is) az észlelést követően haladéktalanul jelentse a biztonsági felelősnek.
• Soha ne hagyja felügyelet nélkül működni a készüléket.

TOVÁBBI BIZTONSÁGI UTASÍTÁSOK

A termék üzembe helyezés előtt olvassa el az összes utasítást!

Munkahely

A sérülések, gépkárok, tüz és sokk kockázatának kizárása érdekében gondoskodjon arról, hogy a munka-állomás

• védve legyen a nedvességtől, víztől és esőtől,
• közelében ne legyen gyúlékony gáz vagy folyadék,
• gyerekbiztos legyen – használjon lakatokat és a fö-kapcsolót, ha nem üzemel a gép;
• tiszta és üres legyen,
• jól szellőzzön és ki legyen világítva.

A kezelőszemély

A józan ész és az óvatosság olyan tényezők, amelyeket nem lehet beépíteni a gépbe. Ezek a tényezők a kezelőszemélytől függnek. Kérjük, gondoljon a következőkre:

• Akadályozza meg, hogy a teste földelt felületekkel, például csövekkel vagy radiátorral érintkezzen.
• Legyen éber. Ne dolgozzon a gépen, ha fáradt.
• Ne kezelje a terméket, ha alkohol, drogok vagy gyógyszerek befolyása alatt áll.

• Olvasson utána a gyógyszer tájékoztatójában, hogy a gyógyszer bevétele hatással lehet-e ítélőképességére vagy reflexeire.

• Ne viseljen olyan laza ruházatot vagy ékszert, amely beakadhat a mozgó alkatrészekbe.

• Javasoljuk, hogy viseljen csúszásmentes lábbelit.
  • Ha hosszú a haja, megfelelő módon védje.
• Viseljen szem- és hallásvédőt. Mindig viselje a következőket:
• ANSI által engedélyezett pormaszk.
• Hallásvédő.
• Mindig őrizze meg az egyensúlyát.
• Ne nyújtózzon a működő gépek fölé.

Fennmaradó kockázatok

A gép a technika jelenlegi állása és az elismert biztonságtechnikai előírások szerint készült. A munkavégzés során azonban ennek ellenére is felléphetnek fennmaradó kockázatok.

• A munkadarab szakszerütlen vezetésekor a működő szerszám veszélyes lehet a kézre és az ujjakra.
• A por veszélyezteti az egészséget. Feltétlenül viseljen egyéni védőeszközöket, például szemvédőt.
• A meghibásodott gyémánttárcsa sérüléseket okozhat. Rendszeresen ellenőrizze a gyémánttárcsa sértetlenségét.
• A darabolótárcsa cseréjénél fennáll az ujj- és kézsérülések veszélye. Viseljen megfelelő munkavédelmi kesztyút.
• A gép bekapcsolásakor a beinduló darabolótárcsa miatt sérülésveszély áll fenn.
• Nem előírásszerű villamos csatlakozóvezetékek használatakor áramütés veszélye áll fenn.
• A működő darabolótárcsa hosszú haj és laza ruházat esetén veszélyeztetést jelent az egészségre. Viseljen egyéni védőfelszerelést, mint például hajhálót és szűk, testhez simuló munkaruhát.
• Ezen kívül a nem nyilvánvaló fennmaradó kockázatok minden elővigyázatosság ellenére sem szüntethetők meg.
• A fennmaradó kockázatok minimálisra csökkenthetők azonban a „Biztonsági utasítások”, a „Rendeltetésszerű használat” és a kezelési útmutató együttes betartásával.

6. Müszaki adatok

Kiviteli méretek H x Sz x M 1150 x 520 x 1210 mm

Vágóasztal	535 x 430 mm
Gyémánttárcsa	360 mm
Furat	25,4 mm
Fordulatszám	2800 1/perc

Tömeg 72 kg

Max. vágási hossz 700 mm

Max. vágási magasság, 90° 110 mm

Max. vágási magasság, 45° 72 mm

Motor 230 V~ / 50 Hz

Felvett teljesítmény 2200 W

Üzemmód* S6 40%

Szigetelési osztály B

Védelmi fokozat IP54

A müszaki változtatás jogát fenntartjuk!

*Üzemmód – S6 40%

Az S6 üzemmód egy folyamatos periodikus üzemeltetés. Az üzemelés a beindítási időből, az állandó terhelésű időből és az üresjárati időből tevődik össze. A működési idő 10 perc, a relatív bekapcsolási időtartam a működési idő 40%-a.

Zaj jellemző értékei

A munkaállomáson a zaj meghaladhatja a 85 dB(A) értéket. Ebben az esetben zajcsökkentő intézkedéseket kell foganatosítani a kezelő számára (viseljen hallásvédőt!).

Hangteljesítményszint dB egységben

L_pA hangnyomás 72 dB

L_wA hangteljesítményszint 82 dB

K_pA mérési bizonytalanság 3 dB

7. Kicsomagolás

⚠ FIGYELEM!

A készülék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacs-kókkal, fóliákkal és apró részekkel játsszanak! Len-nyelés és fulladás veszélye áll fenn!

• Nyissa ki a csomagolást, és óvatosan vegye ki a készüléket.
• Távolítsa el a csomagolóanyagot, valamint a csomagolási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze a szállított elemek hiánytalanságát.

• Ellenőrizze, hogy a készülék és tartozékai nem szenvedtek-e szállítási sérüléseket. Reklamáció esetén azonnal értesítse a beszállítót. Utólagos reklamációkat nem fogadunk el.

• Lehetőleg a jótállási idő lejártáig őrizze meg a cso-magolást.

• A használatba vétel előtt ismerkedjen meg a termékkel a kezelési útmutató alapján.
• Tartozékként, valamint kopó- és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatrészeket szakkereskedőjénél vásárolhat.
• Rendelésnél adja meg a cikkszámot, valamint a termék típusát és gyártási évét.

8. Üzembe helyezés előtt

A daraboló használata előtt figyelmesen olvassa el a jelen kézikönyvben megadott utasításokat.

A használati útmutató elolvasása:

A csempevágó gép felállítása, üzembe helyezése vagy beavatkozások végrehajtása előtt figyelmesen olvassa el a használati útmutatót.

Veszélyes elektromos feszültség

Vigyázat! A csempevágó gépen végzendő bármely beavatkozás előtt kapcsolja ki az áramellátást.

Hirtelen elindulás miatti veszélyeztetés

Vigyázat! Áramkimaradás után a csempevágó gép hirtelen újra elindulhat.

A repedezett gyémánttárcsát ki kell cserélni.

• Ismerkedjen meg a géppel. Ismerkedjen meg a használatával és a korlátozásokkal, de a speciális potenciális veszélyekkel is.
• Ellenőrizze gondosan, hogy nem károsodott-e a gép, hogy biztos lehessen abban, hogy a elérhető a kívánt teljesítmény. Kétség esetén célszerű kicserélni az érintett alkatrészt.
• Mielőtt a csatlakozódugót az aljzatba helyezi, győződjön meg arról, hogy a kapcsoló KI állásban van.
• Győződjön meg arról, hogy a gépet megtisztították és szakszerű kenéssel látták el.
• Üzembe helyezés előtt ellenőrizze, hogy a gép alkatrészei nem sérültek-e meg, és győződjön meg arról, hogy az alkatrészek szakszerűen működnek és betöltik a szükséges funkciót.
• Ellenőrizze minden mozgó alkatrész és rögzítőelem beállítását, és minden olyan egyéb feltételt, amely negatívan befolyásolhatja a rendes működést. Minden sérült alkatrészt azonnal szakemberrel kell megjavíttatni vagy kicseréltetni.
• Ne használja a gépet, ha bármely kapcsoló nem kapcsolható be vagy ki megfelelően.

9. Üzemeltetés

• A gépet egyenes és csúszásmentes padlóra állít-sa fel.
• Ellenőrizze, hogy az adattáblán megadott feszültség egyezik-e a rendelkezésre álló feszültséggel, és csak ezután csatlakoztassa a dugós csatlakozót a villamos hálózatra.
• Bekapcsolás előtt a darabolótárcsának szabadon kell tudni járni.

Figyelem: A darabolótárcsát minden esetben vízzel kell hűteni.

Figyelem: A darabolótárcsa utánfut.

Ne fékezze le a darabolótárcsát oldalirányú nyomás- sal.

• A normal használat során a motorház felforrósodhat.
• Ne próbálja a géppel vagy a tartozékkal egy nagyobb ipari gép munkáját elvégezni. Jobb munkát végez azzal a teljesítménnyel, amelyre tervezték.
• Minden gépbeállítást kikapcsolt gépen kell elvégezni.
• Soha ne hagyja felügyelet nélkül a gépet, amíg üzemel.
• Kikapcsolás után csak akkor hagyja el a gépet, ha már teljesen leállt.
• A hálózati csatlakozódugó kihúzása előtt mindig kapcsolja ki a gépet.
• Mindig húzza ki a hálózati csatlakozódugót. A dugaszt soha nem a kábellel húzza ki a csatlakozóaljzatból.
• Ne használjon olyan darabolótárcsát, amely nem egyezik meg a specifikált méretekkel.
• Soha ne a kábelnél fogva vigye a gépet.

Amennyiben nem biztos abban, hogy egy adott munkafeltétel biztonságos vagy nem biztonságos, akkor ne dolgozzon a géppel.

10. Összeszerelés

10.1 Összeszerelés (4 - 10. ábra)

Csomagolástechnikai okokból a gépet nem teljesen összeszerelve szállítjuk.

Legalább két személy végezze a készülék felállítását!

1. Vegye ki a gépet a csomagolásból és óvatosan helyezze az oldalára a padlóra.

2. Először a szállítógörgők nélküli oldalon hajtsa le az állító lábat (11) ütközésig, amíg a csavar a 7. ábrán látható módon be nem pattan a hosszított furatba. Győződjön meg arról, hogy az állító láb is bepattant, és nem fog visszahajlani!

3. Ismételje meg ezt a folyamatot a második állító lábnál is (8. ábra).
4. Állítsa a gépet a lábaira.
5. A mellékelt kábelkötegelők segítségével rögzítse a vízcső tömlőjét és a kábelt a készülékházhoz. (10,2. ábra)
6. Helyezze a vízszivattyút (18) a vízteknő befogójába, és dugja a záródugót (s) a vízteknő lefolyójába (8). (9., 10. ábra)
7. Töltsön vizet a teknőbe, hogy a szivattyú (18) min- dig (üzem közben is) víz alatt legyen.

Figyelem!

Soha ne járassa szárazon a vízszivattyút. Üzem közben mindig legyen víz alatt.

10.2 A görgős szán felszerelése (11. ábra)

1. Helyezze a görgős szánt (vágóasztal) (6) a görgős asztal vezetősínére (9). Ekkor a két jobb oldali vezetőgörgő kerete (a) átfogja a vezetősínt. A két bal oldali vezetőgörgőt egyszerűen helyezze a vezetősínre.
2. Ha a kődaraboló előtt áll, akkor a méretosztásnak Ön felé kell néznie. A 90°-os vágólaphézag balra, a görgős szánban (6), míg a 45°-os vágólaphézag jobbra található.
3. A vágóasztal legyen könnyen görgethető. Bizonyosodjon meg arról, hogy mind a négy görgő a vezetősínen (9) fekszik.

10.3 A vágófej-fordító szerkezet karcsavarjának felszerelése (12. ábra)

1. Egy 30 mm-es villáskulccsal távolítsa el a hatlapfejű csavart.
2. Dugja a menetre a vágófej-fordító szerkezet karcsavarját (d), és húzza meg.

10.4 A hosszütköző felszerelése (13. ábra)

1. Helyezze a hosszütközöt (13) a görgős szánon (6) található, méretosztásos ütközösínre (7).
2. A hosszütközöt (13) a darabolótárcsától (14) megfelelő távolságra állítsa be.
3. Rögzítse a hosszütközót (13) a rögzítő fogantyú (b) meghúzásával.

11. Üzembe helyezés

⚠ FIGYELEM!

Az üzembe helyezés előtt feltétlenül szerelje ösz- sze teljesen a készüléket!

Be-/kikapcsoló (14. ábra)

Bekapcsoláshoz nyomja meg a be-/kikapcsoló gomb (2) „l” gombját.

A vágási művelet megkezdése előtt meg kell vární, míg a darabolótárcsa eléri a max. fordulatszámát, és a hűtő-vízszivattyú (18) eljuttatja a vizet a darabolótárcsához.

A kikapcsoláshoz nyomja meg a kapcsoló „0” (2) gombját (14. ábra).

Megjegyzés:

Először is – a fűrész bekapcsolása után – ügyeljen a gyémánt darabolótárcsa forgásirányára. Vegye figyelembe a gépen található irányjelző nyilat!

Figyelem! A hajtómotor (5) bekapcsolásakor automatikusan elindul a vízszivattyú (18) is! A zárócsappal (16) szabályozhatja a gyémánttárcsához (14) menő vízáramot.

12. Kezelés/munkautasítások

⚠ FIGYELEM!

Az üzembe helyezés előtt feltétlenül szerelje ösz- sze teljesen a készüléket!

12.1 90°-os vágások (13. ábra)

1. Lazítsa meg a szárnyas csavart (c).
2. A szögütközöt (13) állítsa 90°-ra, és húzza meg újra a szárnyas csavart (c).
3. A szögütköző (13) rögzítéséhez húzza meg a szárnyas csavart (b).
4. A be-/kikapcsolóval (2) kapcsolja be a gépet.
5. Nyomja az ütközöhöz (13) a munkadarabot, majd a görgős szánnal (6) tolja a gyémánttárcsához (14), és egy darabban, egyszerre vágja szét.
6. Kapcsolja ki újra a gépet.

12.2 45°-os átlós vágás (13. ábra)

1. Lazítsa meg a szárnyas csavart (c).
2. A szögütközöt (13) állítsa 45°-ra, és húzza meg újra a szárnyas csavart (c).
3. A szögütköző (13) rögzítéséhez húzza meg a szárnyas csavart (b).
4. A „90°-os vágás” pontban leírtak szerint hajtsa végre a vágást.

12.3 Fix vágásmélységgel végzett vágás (15., 16. ábra)

Ennél a vágásnál a vágófej (4) fix beállítással rendelkezik. A munkadarabot a görgős szán (6) tolja a gyémánttárcsához (14), és egy darabban, egyszerre kerül szétvágásra.

A vágás során ügyeljen az egyenletes, a motorteljesítményhez igazított nyomásra!

1. Oldja ki a csillagmarkolatos csavart (e) a vágófe-jegységen (4), és nyomja felfelé a vágókart.
2. Helyezze a görgős szánra (6) a vágni kívánt munkadarabot, és a nyugalmi helyzetben lévő darabolótárcsát (14) egy teljes szegmenssel, lazán helyezze a munkadarabra.
3. Annyira húzza vissza a munkadarabot a görgős szánnal (6), hogy kissé le tudja süllyeszteni a gyémánttárcsát (14).
4. A csillagmarkolatos csavarral (e) rögzítse a kívánt vágásmélységet.
5. A vágófejegységen (4) lévő csillagmarkolatos csavarral (f) reteszelje a vágásmélységet.

Figyelem! A vezetett munkadarabot mindig tartsa, illetve nyomja a megfelelő munkadarab-ütközöhöz (7 + 13).

Figyelem! Várja meg, hogy a hütővíz elérje a darabolótárcsát (14).

12.4 Vágás nem fixen beállított vágásmélységgel (16. 17. ábra)

A könnyebb vágásoktól a nagyobb vágásmélységekig nem fix vágásmélység használatát javasoljuk. Ilyenkor a motor (5) kisebb igénybevételnek lesz kitéve, és kí- mélhető a gyémánttárcsa (14).

Ennél a vágásnál a munkadarab ide-oda mozog a görgős szánnal (6) a nem fixen rögzített vágófej alatt.

Eközben jobb kézzel nyomhatja le a vágófejet (4).

1. Oldja ki a csillagmarkolatos csavart (e) a vágófe-jegységen (4), és nyomja felfelé a vágókart.
2. A csillagmarkolatos csavarral (f) rögzítse a kívánt vágásmélységet.
3. A gyémánttárcsával együtt eressze le a vágófe- jegységet (4).
4. Hagyja kioldva a csillagmarkolatos csavart (e).

Figyelem! A gyémánttárcsa (14) legyen kb. 3 görgős szán (6) felső pereme alá süllyeszthető. A gyémánttárcsának nem szabad hozzáérnie a görgős szánhoz.

12.5 Vágás a vágófej-fordító szerkezettel / gérvágások (18–20. ábra)

Oldja ki a karcsavarral (d) a vágófej-fordító szerkezetet, és fordítsa el 45°-kal, ütközésig a vágófejet (4). Ismét húzza meg a kart.

Figyelem! A vágás megkezdése előtt ellenőrizze az ütköző beállítását. A gyémánttárcsának nem szabad hozzáérnie a görgős szánhoz.

A „90°-os vágás” pontban leírtak szerint hajtsa végre a vágást.

12.6 A gyémánttárcsa cseréje (17. 18. 21. 22. ábra) △ Figyelem!

Húzza ki a hálózati csatlakozót.

Vigyázat!

• Vágásveszély a gyémánttárcsánál!
- Viseljen kesztyüt a gyémánttárcsa cseréjéhez.
- Ellenőrizze a darabolótárcsa forgásirányát, körkö-rös mozgását és esetleges sérüléseit!

1. Húzza ki a hálózati csatlakozót.

2. Oldja ki a csillagmarkolatos csavart (e) a vágófejegységen (4), és nyomja teljesen felfelé a vágókart. Reteszelje a vágókart a csillagmarkolattal (f) a vágófejegységre (4) (17. ábra).

3. Oldja ki és távolítsa el a négy csavart a lap védőborításánál (1), és húzza le a védőborítást. Megjegyzés: A védőburkolatnál található víztömlót nem kell kioldani. Óvatosan hajtsa alulról felfelé a védőburkolatot.

4. A mellékelt imbuszkulccsal tartsa meg szorosan a vágótengelyt, és a villáskulccsal (megtalálható a szállított elemek között) oldja ki a befogó anyát. Balos menet! Távolítsa el a befogó anyát, a nyomókarimát, majd óvatosan a gyémánttárcsát (14) is.

5. Az új gyémánttárcsa (14) beszerelése előtt egy ronggyal vagy ecsettel tisztítsa meg a vágótengelyt és a lapkarimát. Figyelem! Ne használjon olyan tisz-títószereket, amelyek kikezdhetik az alkotóelemeket.

Figyelem! Az új gyémánttárcsa behelyezésekor fordított sorrendben hajtsa végre a lépéseket. Ügyeljen a helyes forgásirányra! (A gyémánt darabolótárcsát – A NYÍL IRÁNYÁRA ügyelve – helyezze a kezelői oldalon a karimás befogóra.) A darabolótárcsán és a védőburkolaton lévő nyilak iránya egyezzen egymással.

1. Szerelje vissza a fűrészlapvédőt (1).

mEhemőizze a körkörös mozgást oly módon, hogy rövid időre bekapcsolja, majd azonnal ki is kapcsolja a gépet.

Figyelem!

• A ködaraboló gép védőburkolat nélküli üzemeltetése nem megengedett!
• Ügyeljen a laprögzítésre, a gyémánttárcsának nem szabad „szitálnia”.

- Ügyeljen a víztömlók szoros illeszkedésére a vé-dőburkolatnál.

13. A munka befejezése

Figyelem!

Húzza ki a hálózati csatlakozót.

A munka végén tisztítsa meg a gépet.

Minden egyes használat után engedje le a vizet. Ehhez távolítsa el a záródugót (s) a teknőből (8).

A teknöt (8) és a vizszivattyút (18) rendszeresen meg kell tisztítani a szennyeződésektől, mert ellenkező esetben eldugul a szivattyú vagy a vezeték, és akkor nem biztosítható a gyémánttárcsa (14) hütése.

Használat után öblítse ki a teknőt (8) és a vízszivattyút (18) tiszta vízzel.

14. Szállítás (23. ábra)

⚠ Figyelem!

Húzza ki a hálózati csatlakozót.

A kődaraboló gép szállításához vegye figyelembe a következőket:

• Emelje le a görgős szánt (6), és külön szállítsa.
• Reteszelje a vágófejegységet (4).
• Ürítse ki a vízteknőt (8) és a hűtőrendszert.
• Az állító lábakat (11) a leírt módon (4–7. ábra) hajtsa fel, és a szállításhoz használja a szállítógörgőket.

15. Elektromos csatlakozás

A telepített villanymotor üzemkész állapotban van csatlakoztatva. A csatlakozás megfelel a vonatkozó VDE és DIN előírásoknak. Az ügyfél által biztosított hálózati csatlakozásnak, valamint az alkalmazott hosszabbító vezetéknek meg kell felelnie ezen előírásoknak.

Sérült elektromos csatlakozóvezetékek

Az elektromos csatlakozóvezetékek szigetelései gyakran sérülnek.

Ezek okai:

- Megnyomódások, ha a csatlakozóvezetékeket ablak- vagy ajtónyílásokon vezeti át.

• Megtörések, amikor szakszerűtlenül vezetik vagy rögzítik a csatlakozóvezetéket.
• Elnyíródások, amikor áthajtanak a csatlakozóvezetéken.
• A szigetelés sérülései, amikor a vezetéket kirántják a konnektorból.
• Repedések a szigetelés öregedése miatt.

Az ilyen sérült elektromos csatlakozóvezetékek nem használhatók, és a szigetelés sérülései miatt életveszélyesek.

Rendszeresen ellenőrizze, nem sérültek-e az elektromos csatlakozóvezetékek. Ügyeljen arra, hogy a csatlakozóvezeték az ellenőrzéskor ne legyen a villamos hálózatra csatlakoztatva.

Az elektromos csatlakozóvezetékeknek meg kell felelniük a vonatkozó VDE- és DIN-előírásoknak. Csak azonos jelölésű csatlakozó vezetékeket használjon.

A csatlakozókábelen kötelező a nyomtatott típusmegnevezés megléte.

Váltóáramú motor, 230 V\~/ 50 Hz

• Hálózati feszültség: 230 volt / 50 Hz.
- A hálózati csatlakozó és hosszabbító vezeték háromeresek legyenek = fázis, N és védőföld. - (1/N/PE).
- A hosszabbító vezetékek keresztmetszete legalább 1,5 mm² legyen.
- A hálózati csatlakozást legfeljebb 16 A-es biztosítékkal kell védeni.

16. Karbantartás

⚠ Figyelem!

Minden karbantartási munkálat előtt húzza ki a hálózati csatlakozódugót.

• A munka végén tisztítsa meg a gépet.
• Az elhasználódott darabolótárcsát cserélje ki.
  • Cserélje ki a védőberendezést.
• A port és a szennyeződést rendszeresen el kell távolítani a gépről. A tisztítást lehetőség szerint egy kendővel vagy ecsettel végezze.
• Idönként minden mozgó alkatrészt után kell kenni.
• A műanyag tisztításához ne használjon maró anyagokat.

• A teknőt (8) és a hűtőközeg-szivattyút (18) rendszeresen meg kell tisztítani a szennyeződésektől, mert ellenkező esetben nem biztosítható a gyémánttárcsa (14) hűtése.

• Helyezze újra üzembe az összes biztonsági berendezést, és ellenőrizze őket.

• A karbantartási és javítási munkálatokat csak szakemberek végezhetik.

Csatlakoztatások és javítások

Az elektromos szerelvények csatlakoztatását és javítását csak villamossági szakember végezheti.

Ha kérdése van, kérjük, adja meg az alábbi adatokat:

• A motor áramneme
• A gép adattábláján feltüntetett adatok

Pótalkatrész rendelése

Pótalkatrész rendelése esetén a következő adatokat kell megadni:

• A készülék típusa
• A készülék cikkszáma
• A készülék azonosítószáma
- A szükséges pótalkatrész pótalkatrészszáma

Szervizinformációk

Vegye figyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség.

Kopóalkatrészek*: Gyémánttárcsák, szénkefék, asztal- és vágófejvezetések

* nem feltétlenül tartoznak a szállított elemek közé!

Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot.

17. A hibaáram-védőkapcsolóval kapcsolatos kiegészítő utasítások (25. ábra)

Kérjük, vegye figyelembe a következő fontos utasításokat, amelyek az üzembe helyezésre és a kezelésre vonatkoznak.

Ügyeljen ezekre abban az esetben is, ha a terméket harmadik félnek adja tovább. Ezért örizze meg a kezelési útmutatót, hogy később is olvasható legyen.

Biztonsági utasítások!

- A termék önkényes átépítése és/vagy módosítása biztonsági és engedélyezési okokból (CE) tilos. So-ha ne szerelje szét a terméket.

- A termék nem gyermek kezébe való. A gyermekek nem képesek felmérni az elektromos berendezések használatakor fennálló veszélyeket. Ezért gyermekek jelenlétében legyen különösen óvatos.

- A termék felépítése az 1. védelmi osztálynak felel meg. Feszültségforrásként csak a közüzemi hálózat védővezetékes, szabályszerű hálózati csatlakozó-aljzata (230V\~/50Hz) használható.

- Az ipari létesítményekben figyelembe kell venni az elektromos berendezések és üzemi eszközök szakmai érdekképviseleteinek szövetsége által kiadott balesetmegelőzési előírásokat.

- Iskolákban, oktatási központokban, hobbi- és alkotómühelyekben a termék üzemeltetését felelős, képzett személyzetnek kell felügyelni.

- Óvatosan bánjon a termékkel. A lökések, ütések vagy a kis magasságból történő leejtés is káros hatással vannak a termékre.

- Soha ne használja a terméket, ha hideg helyről meleg helyiségbe vitték. Az ilyenkor keletkező kondenzvíz bizonyos körülmények esetén tönkre is teheti a terméket.

- Először hagyja, hogy a termék szobahőmérsékletre melegedjen, és csak ezután csatlakoztassa a hálózati feszültségre. Ez bizonyos esetekben több órát is igénybe vehet.

- Ne fogja meg a terméket nedves vagy vizes kézzel.

- Ügyeljen arra, hogy a teljes termék szigetelése ne sérüljön meg és ne rongálódjon.

- Ha a terméket hosszabb ideig nem helyezi üzembe, akkor válassza le a hálózati feszültségről, vagyis húzza ki a csatlakozóaljzatból.

- A felállítási helyen és szállításkor kerülje a következő környezeti feltételeket:

Nedvesség vagy túl magas páratartalom. Rendkívüli hideg vagy meleg. Por vagy éghető gázok, gözök vagy oldószerek. Erős rezgések.

Erős mágneses mező, például gépek vagy hangszórók közelében.

A hibaáram védőkapcsoló üzembe helyezése:

- A hibaáram-védőkapcsoló egy tesztgombbal ren-delkezik.

A működést minden üzembe helyezés előtt és rendszeres időközönként is ellenőrizni kell (hetente legalább egyszer).

- Amennyiben a hibaáram védőkapcsoló ezen elle-nőrzés során nem kapcsol ki szabályszerűen, akkor nincs védelem! Ekkor a készüléket haladéktalanul ki kell cserélni!

• A garancia nem vonatkozik az olyan károkra, amelyek jelen kezelési utasítás figyelmen kívül hagyása miatt keletkeztek. A következménykárokért nem vállalunk felelősséget.
• Minden egyes használat előtt ellenőrizze, hogy a termék nem károsodott-e! Amennyiben károsodást észlel, akkor a terméket nem szabad csatlakoztatni a tápfeszültségre!
• A narancssárga színű Reset gomb megnyomása után a készülék üzemkész. Üzemeltetés előtt a piros tesztgombbal ellenőrizze a kioldást.
• Helyezze az aljzatba a hibaáram védőkapcsolót.
• Nyomja meg a narancssárga színű Reset gombot.
• Az üzemkész állapotot egy piros szimbólum jelzi az ablakban.
• Nyomja meg a piros Teszt gombot. Ilyenkor hibaáram szimulálására kerül sor.
• Szabályszerű működés esetén a védőkapcsoló leválasztja a fogyasztót a hálózatról. Ezt az ablakban a piros szimbólum eltűnése jelzi.
• Csak szabályszerű működés esetén biztosított az emberek és állatok védelme.
• Az üzemeltetéshez újra meg kell nyomni a Reset gombot.
• Ekkor bedugható a fogyasztó.

Müszaki adatok:
Kioldási hibaáram < 30 mA

Áramellátás 230 - 240 V~ / 50 Hz
Terhelhetőség	16A (3680W)
Pólusok száma	kétpólusú kapcsolás
Előtét biztosíték	16 A
Védelmi fokozat	IP54
Méretek	126 x 50 x 88 mm

Rendeltetésszerű használat!

A nullfeszültség kioldóval rendelkező, nem helyhez kötött hibaáram-védőkapcsoló nedves csiszológép-hez és hasonló háztartási elektromos fogyasztókhoz készült.

Egyszerűen a hálózati ellátás és a fogyasztó közé kell csatlakoztatni, és így optimális védelmet biztosít a feszültség alatt álló alkatrészek megérintése ellen és a gép újbóli bekapcsolása ellen a feszültség visszatérését követően.

- A gépet mindig a mellékelt hibaáram védőkapcsolóval kell üzemeltetni.

18. Ártalmatlanítás és újrahasznosítás

A csomagolásra vonatkozó megjegyzések

A csomagolóanyagok újrahaszno-síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.

Megjegyzések az elektromos és elektronikai be- rendezések ártalmatlanításáról (törvényi rendel- kezések)

A leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!

• A leselejtezett akkumulátorokat és elemeket, melyek nincsenek rögzített módon telepítve a készülékbe, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladékkezelésére vonatkozó törvény szabályozza.
• Az elektromos és elektronikai berendezések tulajdonosát, illetve használóját törvény kötelezi a berendezések leadására az élettartamuk lejártával.
• A végfelhasználó saját maga viseli a felelősséget adatainak törléséért az ártalmatlanítandó készülék-röl!
• Az áthúzott kuka ikonja arra utal, hogy a leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell öket ártalmatlanítani.
• A leselejtezett elektromos és elektronikai berendezéseket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra:

- Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok).

• Az elektronikai berendezés vásárlásának helyszíne (telephellyel rendelkező vagy online forgalmazó), amennyiben a kereskedő kötelezhető a visszavételre, vagy önkéntesen vállalja azt.
• Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejtezett berendezést anélkül lehet térítésmentesen visszavinni a gyártónak, hogy előtte új készüléket vásárolt volna nála, illetve ugyanígy leadhatja öket az Ön közelében található illetékes gyűjtőhelyen is.

- A gyártók és forgalmazók további, kiegészítő visszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.

- Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfelhasználóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.

- A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepítettek és értékesítettek, és így a 2012/19/EU európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett elektromos és elektronikai berendezések ártalmatlanítására.

1. Hibaelhárítás

Üzemzavar Lehetséges ok Megoldás
A motor kikapcsolása után kilazul a gyémánttárcsa	A rögzítőanya nincs meghúzva Húzza meg a rögzítőanyát
A motor nem jár	Leoldott a hálózati biztosíték Ellenőrizze a hálózati biztosítékot
	Hibás a hosszabbító vezeték Cserelje le a hosszabbító vezetéket
	A motor vagy a kapcsoló csatlakozása nem megfelelő	Ellenőriztesse villanyszerelővel
	Hibás a motor vagy a kapcsoló Ellenőriztesse villanyszerelővel
Gyenge a motor	Túl kicsi a hosszabbító vezeték keresztmetszete	lásd az Elektromos csatlakozás című részt, kiold a biztosíték
	Túlterhelés	Ellenőrizze a szerszámot
	Tompa a gyémánttárcsa	Cserélje újra a gyémánttárcsát
Munka közben kikapcsol a motor	Túlterhelés, pl. túl nagy vágási nyomás miatt kikapcsol a motor	Várja meg, amíg a motor lehül (5–10 perc), majd kapcsolja vissza
Leáll a szivattyú	Túlterhelés, pl. erős szennyeződés miatt kikapcsol a szivattyú	Azonnal állítsa le a gépet. Tisztítsa meg a szivattyút, és kb. 5–10 perc elteltével indítsa el a gépet. Figyelem! Semmi esetre se végezze szárazon a vágást!
Nem optimális a vágás menete	Túl nagy a darabolótárcsa terhelése	Megfelelő darabolótárcsát használjon, csökkentse a vágási nyomást
	Túl tompák a gyémántszegmensek	Élezze meg a darabolótárcsát
	Túl kevés a hűtővíz, ezért túlhevült a darabolótárcsa	Optimalizálja a hűtővíz-adagolást

A nyilvánvaló hibákat ki kell jelenteni számított 8 napon belül az áruk, különben a vevő elveszti minden igényt az ilyen hibák. Kínálunk garanciát a gépeinket a megfelelő kezelés időtartamának hallgatólagos garancia a szállítás időpontját oly módon, hogy cserélje ki minden egyes része ezen idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket, hogy nem termel magunkat, hogy csak olyan garanciát, hiszen jogosultak jótállási igények beszállítókkal szemben. A költségek beillesztése az új részek a vevőnek. Átalakítása és csökkentése követelések és egyéb kártérítési igények ki vannak zárva.

Gwarancja PL
