Típus	Fahasító
Márka	Scheppach
Modell	HL650
Meghajtás típusa	Elektromos
Névleges teljesítmény	2.2 kW (3 LE)
Hasítóerő	6.5 tonna
Max. rönkhossz	50 cm
Max. rönkátmérő	25 cm
Üzemmód	Vízszintes (függőleges opcionális)
Hidraulikaolaj űrtartalom	3.5 L
Ciklusidő	11 másodperc
Súly	52 kg
Méretek (H x Sz x M)	85 x 45 x 40 cm
Áramforrás	230 V / 50 Hz
Biztonsági jellemzők	Kétkezes működtetés, vészstop, túlterhelésvédelem
Karbantartás	Rendszeres olajcsere, hidraulika tömlők ellenőrzése, tisztán tartás
Pótalkatrészek elérhetősége	Elérhető a Scheppach szervizközpontokban
Kerékszett	Mobilitáshoz mellékelve
Garancia	2 év

Gyakran ismételt kérdések - HL650 SCHEPPACH

Milyen olajat igényel a Scheppach HL650?

A HL650 ISO VG 46 hidraulikaolajat használ. Minden használat előtt ellenőrizze az olajszintet, és 200 üzemóránként cserélje ki.

Hogyan indítsam el a fahasítót?

Győződjön meg arról, hogy a gép sík felületen van, és a hidraulikaolaj szintje megfelelő. Csatlakoztassa 230 V-os áramforráshoz, majd nyomja meg a zöld indítógombot, miközben mindkét kezét a kezelőszerveken tartja.

Mekkora a maximális rönkhossz, amit hasíthatok?

A HL650 legfeljebb 50 cm hosszú és 25 cm átmérőjű rönköket tud kezelni. A nagyobb rönköket először le kell vágni.

Miért nem mozog a tolódugattyú?

Ellenőrizze, hogy a vészstop aktív-e, a tápkábel be van-e dugva, és a hidraulikaolaj szintje megfelelő-e. Ha a probléma továbbra is fennáll, szivattyú vagy motor ellenőrzése szükséges.

Használhatom a fahasítót függőlegesen?

Igen, a HL650 függőleges üzemmódban is működtethető nehezebb rönkök hasításához. A megfelelő átalakítási utasításokat lásd a kézikönyvben.

Milyen gyakran kell cserélni a hidraulikaolajat?

Ajánlott a hidraulikaolajat 200 óránként vagy legalább évente egyszer cserélni. A károsodás elkerülése érdekében csak ajánlott olajat használjon.

Milyen biztonsági óvintézkedéseket tegyek?

Mindig viseljen védőszemüveget és kesztyűt. Tartsa távol a kezét a hasító éktől. Használja a kétkezes vezérlőrendszert, és soha ne iktassa ki a biztonsági funkciókat.

A motor jár, de a tolódugattyú lassan mozog. Mi a probléma?

A lassú mozgás oka lehet alacsony hidraulikaolaj-szint, levegő a rendszerben vagy eltömődött szűrő. Légtelenítse a rendszert, és ellenőrizze az olajszintet és a szűrőt.

Hol találok pótalkatrészeket a HL650-hez?

A hivatalos Scheppach szervizközpontok tartanak pótalkatrészeket. Online is rendelhet a hivatalos Scheppach weboldalon vagy alkatrész-kereskedőknél.

Mennyi a garanciaidő ennél a fahasítónál?

A Scheppach HL650 2 év garanciával rendelkezik, amely a gyártási hibákra terjed ki. Regisztrálja termékét a garancia érvényesítéséhez.

HASZNÁLATI ÚTMUTATÓ HL650 SCHEPPACH

A készüléken található szimbólumok magyarázata

A jelen kézikönyvben használt szimbólumok célja, hogy felhívják a figyelmet a lehetséges kockázatokra. A biztonsági szimbólumokat, valamint az ezeket kísérő magyarázatokat pontosan értelmezni kell. Maguk a figyelmeztetések nem hárítják el a kockázatokat, és nem helyettesítik a balesetek megelőzése érdekében hozott megfelelő intézkedéseket.

	Üzembe helyezés előtt olvassa el a kezelési útmutatót és a bizton-sági előírásokat, és mindig tartsa be azokat!
	Kötelező a munkacipő viselete
	Kesztyű viselete!
	Viseljen hallásvédőt! Viseljen védőszemüveget!
	A munkaterületen tilos a dohányzás
	Ne hagyja a padlóra folyni a hidraulikaolajat
	Tartsa rendben a munkaterületet! A rendetlenség balesetveszé-lyes!
	A használt olajat megfelelően ártalmatlanítsa (használt olaj helyi gyűjtőhelyén). A használt olajat tilos a földre ereszteni vagy a többi hulladékkal keverni.
	A védő- és biztonsági szerkezetek eltávolítása vagy módosítása tilos.
	A gép munkaterületén kizárólag a kezelő tartózkodhat. Tartsa távol a munkában részt nem vevő személyeket, valamint a házi- és ha-szonállatokat a veszélyzónától (legalább 5 m távolság).
	Ne avatkozzon be a gép szerkeztébe a szükséges védőintézkedé-sek megtétele nélkül
	Figyelem! Javítási, karbantartási és tisztítási munkálatok előtt állít-sa le a motort, és húzza ki a hálózati csatlakozódugót.
	Figyelem! Mozgó részek!
	Magas feszültség! Életveszély!
	Ne nyúljon a hasítási zónába!Sérülésveszély!
⚠ Figyelem!	Ne szállítsa fekvő helyzetben a készüléket!

Tartalomjegyzék: Oldal:

1. Bevezetés 63
2. A készülék leírása (ábra. A - K) 63
3. Szállított elemek 64
4. Rendeltetésszerűi használat 64
5. Általános biztonsági utasítások 65
6. További biztonsági utasítások 66

7. Technikai adatok 67

8. Kicsomagolás 67

9. Felépítés / Beüzemeltetés előtt 67

10. Üzembe helyezés 68

11. Elektromos csatlakoztatás 69
12. Tisztítás 70
13. Szállítás 70
14. Tárolás 70
15. Karbantartás 71
16. Megsemmisítés és újrahasznosítás 72
17. Hibaelhárítás 73

1. Bevezetés

Gyártó:

scheppach

Jelen készülék gyártója, az érvényben lévő Termékszavatossági törvény értelmében nem vállal garanciát azon károkért, amelyek jelen készüléken vagy jelen készülék által a következő esetekben fordulnak elő:

• szakszerűtlen bánásmód,
• a használati útmutató figyelmen kívül ha- gyása,
• harmadik fél, nem engedélyezett szak- munkaerő által történt javítások,
• nem eredeti pótalkatrészek beépítése és kicserélése,
• nem rendeltetésszerű használat,
• az elektromos készülékek kiesése, az elektromos előírások és a 0100, DIN 57113 / VDE0113 VDE határozatok figyelmen kívül hagyása okán.

A Következőket Ajánljuk:

A készülék beszerelése és üzembevétele előtt olvassa át a használati útmutató teljes szövegrészét.

A használati útmutató a géppel való ismerkedésnek, és annak rendelte-tésszerű alkalmazási lehetőségeinek kihasználásának megkönnyítését szolgálja.

A használati útmutató fontos útmutatásokat tartalmaz arra vonatkozóan, hogy hogyan tud a gépével biztonságosan, szakszerűen és gazdaságosan dolgozni, hogyan képes elkerülni a lehetséges veszélyeket, hogyan takaríthatja meg a javítási költségeket és csökkentheti a kiesési időket, és hogyan növelheti a gép megbízhatóságát, valamint hosszabbíthatja meg élettartamát. Jelen használati útmutató biztonsági előírásainak kiegészítéseképpen, Önnek kötelessége betartani az országában érvényben lévő, a gép üzemeltetésére vonatkozó érvényes előírásokat. Órizze a használati útmutatót a gép közelében, egy műanyagtokban elhe- lyezve, ezúton védve a szennyeződésektől és a nedvességtől. Jelen használati útmutatót minden kiszolgáló személyzet köteles a munka elkezdése előtt gondosan átolvasni és előírásait betartani. A gépen csak olyan személyek dolgozhatnak, akik megfelelő képzésben részesültek a gép használatára vonatkozóan, és ismerik a géppel kapcsolatos veszélyeket. Fontos betartani a kötelező alsó korhatárt.

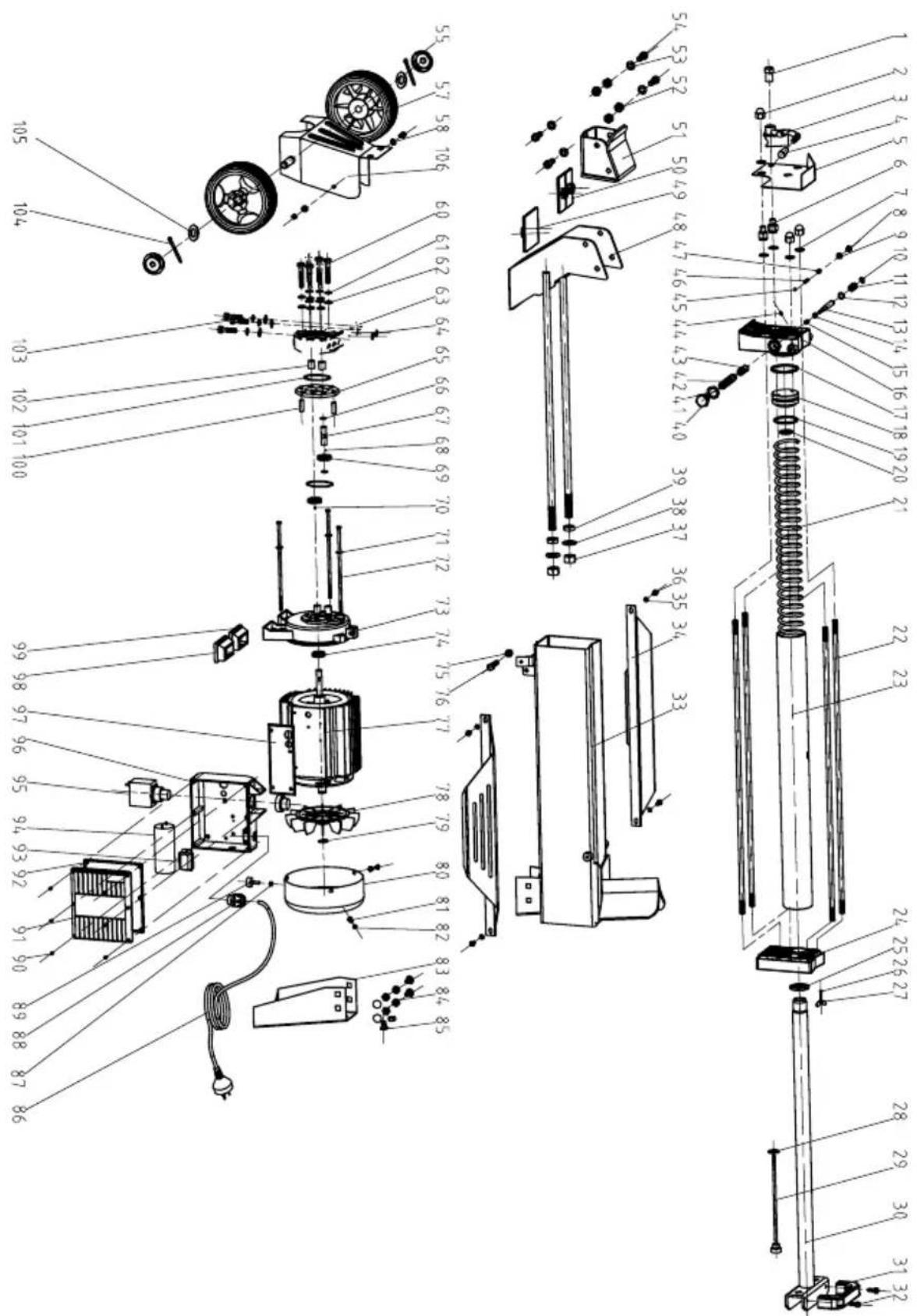

2. A készülék leírása (ábra. A - K)

1. olajtartály
2. nyomólemez
3. felhelyezési felület
4. hasítóék
5. szállítómarkolat
6. állóláb
7. kioldógomb
8. motor

9. szállítókerék

10. hidraulikus kar

11. Olajleeresztő csavar
12. Légtelenítő csavar
13. löketkorlátozási gyűrű

3. Szállított elemek

• Fahasító
• Használati utasítás
  • Kiegészítő táska / apró alkatrészek

4. Rendeltetésszerűi használat

A gépet csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.

A rendeltetésszerűi használat resze a biztonsági utasítások figyelembe vétele is, valamint az összeszerelési es a használati utasításban levő üzemeltetési utasítások. A gépet kezelő es karbantartó személyeknek ezekben jártasaknak es a lehetséges veszélyekkel kapcsolatban kioktatottaknak kell lenniuk.

Ezen kivul legpontosabban be kell tartani az ervenyes balesetvedelmi előirasokat.

Figyelembe kell venni a munkaegeszseg- ugyi és a biztonságtechnikai terén fennálló balesetvédelmi szabályokat.

A gépen történő változtatások, teljesen kizárjak a gyártó szavatolását és az ebből adódó karok megtérítését.

- A hidraulikus hasítógép csak fekvő üzemeltetésre alkalmas. A hidraulikus hasító csak fekvő pozícióban használható. A fadarabok hasítása csak fektetett helyzetben, szálirányban történhet. A hasítandó fadarabok méretei nem haladhatják meg az 52 cm-t.

- Soha ne hasítsa a fadarabot álló helyzetben, vagy száliránnyal ellentétesen!

- Be kell tartani a gyártó biztonsági, munka- és karbantartási előírásait, illetve a műszaki adatoknál megadott méreteket.

- Kötelező figyelembe venni az idevágó baleset-megelőzési előírásokat és a többi, általánosan elismert biztonságtechnikai szabályt.

- A gép használata, karbantartása vagy javítása csak kompetens személyek számára megengedett, akik jártassággal rendelkeznek e területen, és akik képzésben részesültek az ezzel kapcsolatos veszélyeket illetően. A gépen végzett önkényes módosítások kizárják a gyártói garanciát az ebböl adódó károk esetén.

- A gép használata csak a gyártó eredeti tartozékaival és eredeti szerszámaival megengedett.

- Minden ettöl eltérő használat rendeltetésellenesnek minősül. Az ebből adódó károkért a gyártó nem vállal garanciát, így az ezzel járó kockázat kizárólag a felhasználót terheli.

- A munkaterületet tartsa tisztán és akadálymentesen.

- A készüléket csak sima és stabil felületen üzemeltesse.

• Minden üzembe helyezés előtt ellenőrizze a hasító megfelelő működését.
• A készüléket csak legfeljebb 1000 m tengerszint feletti régiókban üzemeltesse.

Kérjük vegye figyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területen valamint egyenértékű tevékenységek területen van használva.

5. Általános biztonsági utasítások

⚠ FIGYELMEZTETÉS: Elektromos szerszámok használatakor kövesse az alábbi alapvető biztonsági óvintézkedéseket, hogy csökkenthesse a tűz, az áramütés és a személyi sérülések kockázatát. A szerszámmal való munkavégzés előtt olvassa el az összes útmutatót.

• A gépen található összes biztonsági és veszélyekre vonatkozó utasítást vegye figyelembe.
• A gépen található összes biztonsági és veszélyekre vonatkozó utasítást hiánytalanul tartsa olvasható állapotban.
• A gépen található biztonsági berendezéseket nem szabad leszerelni vagy használhatatlanná tenni.
• Ellenőrizze a hálózati csatlakozóvezetékeket. Ne használjon hibás csatlakozóvezetékeket.

• Üzembe helyezés előtt ellenőrizze a kétkezes kezelés helyes működését.

• A kezelőszemélynek legalább 18 évesnek kell lennie. Az oktatásban részt vevő személyeknek legalább 16 évesnek kell lenniük, de ők csak felügyelettel dolgozhatnak a gépen.

• Gyermekek nem használhatják a készüléket.
• Munkavégzés közben munkavédelmi kesztyű, védőlábbeli, védőszemüveg, testhezálló védőruházat és hallásvédelem viselendő.
• Legyen óvatos a munkavégzésnél: Fennáll a hasító szerszám által okozott ujj- és kézsérülések veszélye.
• Az átszerelési, beállítási és tisztítási munkálatokat, valamint a karbantartást és az üzemzavarok elhárítását csak ki-kapcsolt motornál végezze. Húzza ki a hálózati csatlakozódugót!
• Az elektromos szerelés telepítési, javítási és karbantartási kizárólag szakmunkások végezzék.
• A javítási és karbantartási munkálatok befejezése után azonnal szerelje vissza az összes védő- és biztonsági berendezést.
• A munkahely elhagyásakor kapcsolja ki a motort. Húzza ki a hálózati csatlakozódugót!
• Szigorúan tilos a védőberendezéseket eltávolítani vagy azok nélkül dolgozni.
• A fa hasítása közben a fa tulajdonságai (pl. összenövések, szabálytalan törzsek levágása stb.) veszélyeket okozhatnak, úgymint a darabok kilökődését, hasító elakadását és zúzódásokat.

6. További biztonsági utasítások

• A fahasítót csak egyetlen személy kezelje.
• A lehetséges sérülések elleni védelem érdekében viseljen védőfelszerelést (védőszemüveg/-rostély, hallásvédő, munkavédelmi kesztyű).
• Soha ne hasítson olyan rönköket, amelyek szegeket, drótokat vagy egyéb tárgyakat tartalmaznak. A már széthasított fa és faforgács veszélyes munkateret hoz létre. Fennáll a megbotlás, az elcsúszás vagy a leesés veszélye. Mindig tartsa rendben a munkateret.
• Bekapcsolt gépnél soha ne helyezze kezeit a gép mozgó alkatrészeire.
• Csak olyan fákat hasítson, amelyek legfeljebb 52 cm hosszúak.

⚠ FIGYELMEZTETÉS! Ez az elektromos kéziszerszám működés közben elektromágneses mezőt képez. Ez a mező bizonyos körülmények között befolyásolhatja az aktív és passzív orvosi implantátumok működését. A súlyos és halálos sérülések veszélyének csökkentése érdekében javasoljuk, hogy az orvosi implantátumokkal élő személyek az elektromos kéziszerszám kezelése előtt kérjék ki orvosuk és az implantátum gyártójának véleményét.

Fennmaradó kockázatok

A gép a technika mai állása és az elfogadott biztonságtechnikai szabályok szerint készült. Ennek ellenére munka közben felléphetnek egyedi maradék kockázatok.

• A hasítószerszám szakszerűtlen vezetésekor vagy a fa szakszerűtlen felhelyezésekor sé- rülésveszély fenyegeti az ujjakat és kezeket.
• Szakszerűtlen tartás vagy vezetés esetén a kisodródó munkadarab sérüléseket okozhat.
• Ha nem megfelelő elektromos csatlakozóvezetékeket használ, az áram veszélyeztetheti az egészségét.
• A fa különleges tulajdonságai (ágak, egyenetlen alak stb.) veszélyeket hordoznak magukban.
• Ezen túlmenően minden meghozott óvintézkedés ellenére vannak nem nyilvánvaló maradék kockázatok. A maradék kockázatok minimalizálhatók, ha összességében betartja a „Biztonsági utasítások“ a „Rendeltetésszerű használat“ c. fejezetek, valamint a kezelési útmutató tartalmát.
• Nem előírásszerű villamos csatlakozóvezetékek használatakor áramütés veszélye áll fenn.
• Mielött a beállítási és karbantartási munkákat megkezdené, kapcsolja ki a Start gombot és húzza ki a hálózati csatlakozót.
• Minimálisra csökkenthetők azonban a „Biztonsági utasítások”, a „Rendeltetésszerű használat” és a kezelési útmutató együttes betartásával.
• Kerülje a gép véletlen üzembe helyezését: a dugós csatlakozó a csatlakozó aljzatba való bevezetésekor nem szabad megnyomni a bekapcsoló gombot. Használja az üzemeltetési utasításban ajánlott szerszámot. Ily módon biztosíthatja, hogy gépe mindig optimális teljesítménnyel működjön.

- A kezét tartsa távol a munkaterülettől, ha a gép üzemel.

7. Technikai adatok

Méretek H x Sz x M 950 x 270 x 500
Faátmérő ø min-max 5 - 25 cm
Fahosszúság max 52 cm
Súly 48 kg
Motor 230/50 V/Hz
Felvételi teljesítmény P1	2200 W
Leadási teljesítmény P2	1700 W
Üzemmód S3 25%
Hasító erő max. 6,5 t
Hengerlöket 375 mm
Henger előremenet 3,13 cm/s
Henger hátramenet	4,69 cm/s
Olajmennyiség	3,5 l
Üzemi nyomás	225 bar
Fordulatszám	2840 1/min

Zaj

⚠ FIGYELMEZTETÉS: A zaj súlyos következményekkel járhat az egészség tekintetében. Ha a gép zaja meghaladja a 85 dB (A) értéket, akkor kérjük, viseljen megfelelő hallásvédőt.

8. Kicsomagolás

• Nyissa ki a csomagolást és óvatosan vegye ki a készüléket.
• Távolítsa el a csomagolóanyagot, valamint a csomagolási / szállítási biztosításokat (ha vannak ilyenek).
• Ellenőrizze, hogy teljes-e a szállítmány.
• Ellenőrizze a készülék és a kiegészítő alkatrészek szállítás során keletkezett sérüléseit.
• Reklamáció esetén azonnal értesítse a beszállítót. Utólagos reklamációkat nem fogadunk el.
• Lehetősége szerint a garancia érvényességének leteltéig őrizze meg a csomagolást.
• A használatba vétel előtt ismerje meg a gépet a kezelési útmutatóból.
• Tartozékként, valamint kopó és pótalkat-részként csak eredeti alkatrészeket használjon. Pótalkatrészeket szakkereskedő-jénél vásárolhat.
• Rendelésnél adja meg a cikkszámot, valamint a gép típusát és gyártási évét.

FIGYELEM

A készülék és a csomagolóanyag nem gyerekjáték! A gyerekek ne játsszanak a műanyag zacskókkal, fóliákkal és apró alkatrészekkel! Fennáll a lenyelés és fulladás veszélye!

9. Felépítés / Beüzemeltetés előtt

Csomagolástechnikai okokból az alvázat a vevőnek kell felszerelnie. Ehhez használja a mellékelt M6 x 16 méretű hatlapú csavarokat és anyákat.

Távolítsa el a keréksapkát, és szerelje le a kerekeket. Kapcsolja össze egymással és a géppel az alváz egyes alkatrészeit. Ehhez vízszintesen állítsa a talajra a készüléket, és a hasítóék oldalán helyezze alá a cso-magolás hungarocelldarabjait. Szerelje az alváz keréktengelyeire a kerekeket. Szere-lési útmutató (K ábra)

Csomagolási okokból az állólábat (6) és a fogantyút (5) az ügyfélnek kell beszerelni. A művelethez használja a mellékelt 2 hatlapú csavart M6 x 16 anyával az állólábhoz, illetve a hatlapú imbuszcsavarokat M6 x 16 anyával a fogantyúhoz. Ehhez állítsa a gépet vízszintes pozícióba a talajra, és támassza alá a hasító ék oldalán a csomagolás habszivacs darabjaival.

10. Üzembe helyezés

Győződjön meg arról, hogy hiánytalanul és az előírásoknak megfelelően szerelték össze a gépet. Minden egyes használat előtt ellenőrizze:

• a csatlakozóvezetékek sérült helyeit (szakadások, vágások és hasonlók),
  • a gép esetleges sérüléseit,
• hogy az összes csavar szorosan meg van-e húzva.
  • a hidraulika szivárgási helyeit és
• az olajszintet.
  • a biztonsági eszközök

A munkafolyamat megkezdése előtt, lazítsa meg pár csavaró mozdulattal a légtelenítő csavart (12) (H + I ábra), hogy ez által biztosítsa az olajtartályon belüli légáramlást.

Ha a csavar a munkafolyamat során felhúzva marad, a hidraulikus mozgás túlnyomást fog eredményezni, amely károsíthatja az Ön gépét!

Minden szállítás előtt, feltétlenül húzza újra szorosra a csavart, hogy megakadályozza az olaj kiáramlását.

Hasít

Csak egyenesen lefűrészelt fadarabok hasítását végezze.

1. Helyezze a hasítandó munkadarabot szintben és egyenesen a felfekvő felületre (3).
2. A Scheppach gépét kétkezes kiszolgáló egységgel látták el – a bal kéz kezeli a hidraulikus kart (10), a jobb kéz pedig a kioldó gombot (7).
3. Nyomja le a leírt módon a hidraulikus kart és oldja ki a hasítási folyamatot a ki-oldó gomb (7) működtetésével.

Az üzemelő elem egyikének felengedése a gép azonnali leállását okozza. Mindkét elem felengedése a nyomólemez visszatérését okozza.

Ha berendezés 5 másodpercen belül nem képes egy darabot elhasítani, haladéktalanul állítsa le a folyamatot. Lehetséges, hogy a darab túl kemény az Ön Scheppach gépe teljesítményéhez. Fordítsa el a hasítandó darabot 90°-ban és próbálja meg újra. Vigyázat: ha a hasítási folyamat meghaladja az 5 másodpercet, a túlterhelés károsíthatja a berendezést.

Löketkorlátozás (A ábra)

Rövid hasítandó darab esetén javasolt a nyomólemez (2) löketének korlátozása. Ennek érdekében nyomja meg a hidraulikus kart (10) és a kioldó gombot (7) és vezesse a nyomólapot (2) kevéssel a hasítandó darab elé.

Most engedje el a kioldó gombot, helyezze a löketkorlátozási gyűrűt (11) a burkolathoz és húzza azt meg. Végül, felengedheti újra a hidraulikus kart.

A nyomólemez most megáll a kiválasztott pozícióban.

Hibás megmunkálás (C ábra)

A hasítandó munkadarabot mindig szintben helyezze a felfekvő felületre! A munkadarabnak nem szabad elcsúsznia vagy ferdén állnia. A hasító kés mindig túlterhelésnek van alávetve, ha a hasítási folyamat nem az egész vágási felületen, hanem csak a felső tartományban jön létre.

Soha ne hasítson több munkadarabot egy- szerre! Fennáll a veszélye, hogy a részek egyike ellenőrizhetetlenül felgyorsul. Ez magas sérülési kockázatot hordoz magá- ban!

Beékelődött munkadarab (D + E ábra)

Soha ne próbálja meg a beékelődött munkadarabot kiütögetni a Scheppach gépből. Ez balesetekhez és a gép megrongálódásához vezethet. A következőképpen járjon el:

1. Hagyja a nyomólemezt visszatérni a kiindulási helyzetébe.

2. Helyezzen egy éket a hasítandó darab alá, az ábra alapján.

3. Oldjon ki egy hasító folyamatot, hogy a nyomólap az éket egészen a kioldandó darab alá tolja.

4. A fenti lépéseket ismételje meg az új ékekkel addig, amíg a hasítandó darab fent kitolódik a gépből.

11. Elektromos csatlakoztatás

Rendszeresen ellenőrizze, hogy nem sérültek-e az elektromos csatlakozóvezetékek. Ügyeljen arra, hogy ellenőrzéskor a vezeték ne csatlakozzon a hálózatra.

Az elektromos csatlakozóvezetékek felelje- nek meg a vonatkozó VDE és DIN rendel- kezéseknek. Csak H07RN jelölésű csatlakozóvezetékeket használjon.

A csatlakozóvezeték típusának megnevezését a vezetéken fel kell tüntetni.

Sérült elektromos csatlakozóvezetékek

Az elektromos csatlakozóvezetékek szigetelése gyakran megsérül.

Ennek oka lehet:

- Nyomási helyek, ha a csatlakozóvezetéket ablak- vagy ajtóréseken keresztül vezeti.

- Törési helyek a csatlakozóvezetékek szakszerűtlen rögzítése vagy vezetése miatt.

- Vágási helyek a csatlakozóvezetéken való áthajtás miatt.

- Szigetelés sérülése a fali csatlakozóaljzatból való kiszakítás miatt.

- Repedések a szigetelés öregedése miatt.

Ne használjon ilyen sérült elektromos csatlakozóvezetékeket, mivel használatuk a szigetelés sérülése miatt életveszélyes.

DIN EN 61000-3-11

• A termék megfelel az EN 61000-3-11 követelményeinek, és különleges feltételekkel csatlakoztatható. Ez azt jelenti, hogy nem engedélyezett a tetszőleges, szabadon választható csatlakozási pontokon történő használat.
• Kedvezőtlen hálózati viszonyok esetén a készülék átmeneti feszültségingadozást okozhat.
• A termék kizárólag olyan csatlakozási pontokon történő használatra készült, amelyek

a. nem lépik túl a maximálisan megenge-dett "Zmax = 0.382 Ω" hálózati impedanciát, vagy

b. amelyeknél a hálózat állandó áramter-helhetősége fázisonként legalább 100 A.

- Felhasználóként Önnek kell gondoskodni arról, szükség esetén az áramszolgáltatóval egyeztetve, hogy az Ön csatlakozási pontja, amelyről Ön a terméket üzemeltetni kívánja, megfeleljen a fent megadott két a) vagy b) követelmény egyikének.

Váltóáramú motor 230 V/ 50 Hz Hálózati feszültség: 230 Volt / 50 Hz.

A hálózati csatlakozó és hosszabbító vezeték öteresek legyenek = 3 fázis, N és védőföld (1/N/PE).

12. Tisztítás

Figyelem!

Minden tisztítási munkálat előtt húzza ki a hálózati csatlakozódugót.

Azt javasoljuk, hogy a készüléket minden használat után tisztítsa meg.

Idönként törölje le egy kendóvel a forgácsot és a port a gépről.

Rendszeresen tisztítsa meg a készüléket egy nedves ruhával és egy kis kenőszappannal. Ne használjon tisztító- vagy oldószereket, mivel ezek kikezdhetik a készülék műanyag alkatrészeit. Ügyeljen arra, hogy ne juthasson víz a készülék belsejébe.

13. Szállítás

Az egyszerű szállításhoz a fahasító két kerékkel van felszerelve. A gépet ferdén a kerekeire állítva lehet szállítani. Használja a szállítófogantyút: emelje fel, húzza vagy nyomja le.

14. Tárolás

A készüléket és tartozékait sötét, száraz és fagymentes helyen, gyermekektől elzárva tárolja. Az optimális tárolási hőmérséklet 5 és 30°C között van.

Az elektromos szerszámot az eredeti cso- magolásában tárolja.

Takarja le az elektromos szerszámot, ezzel védve portól és nedvességtől. A kezelési útmutatót az elektromos szerszámmal együtt őrizze meg.

15. Karbantartás

Az átszerelési-, beállítási-, mérési- és tisz-títási munkálatokat csak kikapcsolt motor mellett végezze.

Húzza ki a hálózati csatlakozót.

Gyakorlott szakemberek saját kezüleg végezhetnek kisebb javításokat a gépen. Az elektromos berendezéseken végzendő javítási- és karbantartási munkálatokat csak villamossági szakértőkkel végeztesse.

Az elvégzett javítási és karbantartási munkálatok után, azonnal szerelje vissza az összes védő- és biztonsági berendezést.

A következőket ajánljuk:

• A hasító kés kopó alkatrész, amely igény szerint utánélezést igényel.
• A kombinált kétkezes védőszerkezetnek könnyű futásúnak kell maradnia. Alkal-manként ajánlatos pár csepp olajjal be-kenni.
• Tartsa tisztán a felhelyezési felületet.
• Alkalmazzon kenőzsírt a csúszó sínekre.

Rendszeresen ellenőrizze az olajszintet.

A túl alacsony olajszint az olajszivattyú sé- rülését okozza. Rendszeresen ellenőrizze a hidraulikus csatlakozások és csavarkö- tések tömítettségét – adott esetben húzza után őket.

Mikor kell elvégezni az olajcserét?

Az olajcserét 150 üzemóránként kell elvégezni.

Olajcsere (F + G ábra)

1. Állítsa a fahasítót kiinduló pozícióba, majd húzza ki a hálózati csatlakozót.
2. Csavarozza ki az olaj-leeresztő csavart (13) a nívópálcával, és tegye félre.
3. A gépe mellé helyezzen el egy üres 4 literes edényt és az (F ábrának) megfelelően állítsa fel. Várjon, amíg az összes elhasznált olaj kifolyik. Az elhasznált olajat a környezetvédelmi normáknak megfelelően távolítsa a hulladékgyűjtőbe! A használt olajat környezetbarát módon ártalmatlanítsa!
4. Most fordítsa meg a gépet (G. ábra), hogy kb. 2,4 l hidraulika olaj utántöltését elvégezhesse.
5. Most az olaj-leeresztő csavart (13) a nívópálcával megtisztítva vezesse be a még függőlegesen álló gépbe. Ismét húzza ki, ekkor a két bemetszés között olajréteg kell látható legyen.
6. Ekkor ismét szorítsa meg az olaj-lee-resztő csavart a nívópálcával. Ezt követően az gépet egy párszor működtesse üresen.
7. Ellenőrizze utoljára az olajszintet és szükség esetén töltsön be még olajat.

Az így nyert elhasznált olajat szabály- szerűen, a helyi elhasznált olaj gyűjtő- helyre távolítsa el. Tilos az elhasznált olajnak a talajba kerülni vagy azt a ház- tartási hulladék közé keverni.

HLP 32 sorozatú olaj használatát javasoljuk

Az elektromos berendezések

Az elektromos berendezések csatlakoztatását és javítását csak villamossági szakember végezheti.

Kérdései esetén az alábbi adatokat kell megadni:

• Motor áramtípusa
  • Gép típuscímkéjének adatai
  • Motor típuscímkéjének adatai

Szervíz-információk

Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.

Gyorsan kopó részek*: Osztó ék, hidrauli-kaolaj, osztott görgős vezetők

* nincs okvetlenül a szállítás terjedelmében!

16. Megsemmisítés és újra- hasznosítás

A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémből és műanya-gokból. Vigye a károsult alkatrészeket a különhulladék megsemmisítési helyhez. Érdeklődjön utánna a szaküzletben vagy a községi közigazgatásnál!

Ne dobja a használt berendezéseket a háztartási hulladékba!

Ez a szimbólum arra hívja fel a figyelmet, hogy a terméket az elektromos és elektronikus berendezések hulladékairól szóló irányelv (2012/19/EU) és a nemzeti törvények értelmében nem szabad a háztartási hulladékba dobni. Ezt a terméket egy erre alkalmas gyűjtőhelyen kell leadni. Ez történhet például egy hasonló termék vásárlásakor történő visszaadással vagy az elektromos és elektronikus berendezések hulladékait újrahasznosító hivatalos gyűjtőhelyen történő leadással. A használt berendezések szakszerűtlen kezelése a használt elektromos és elektronikai berendezésekben gyakran megtalálható potenciálisan veszélyes anyagok miatt negatív hatással lehet a környezetre és az emberek egészségére. Ezen termék szakszerű ártalmatlanításával ráadásul a természeti erőforrások hatékony használatához is hozzájárul. A használt berendezések gyűjtőhelyeivel kapcsolatban a városvezetésnél, a helyi közterület-fenntartónál, az elektromos és elektronikus berendezések hivatalos gyűjtőhelyén vagy a hulladékszállító vállalatnál érdeklődhet.

17. Hibaelhárítás

A következő táblázat bemutatja a hibák tüneteit, és ismerteti azok elhárításának módját arra az esetre, ha az Ön által vásárolt gép nem működne megfelelően. Ha a problémát ezzel nem sikerül lokalizálni és orvosolni, forduljon az illetékes szervizhez.

Üzemzavar Lehetséges ok Elhárítás
A motor függetlenül fejezi be a hasítási folyamatot.	A túlfeszültség-védőszerkezet kioldódott.	Forduljon villamossági szakemberhez.
A hasítandó munkadarab hasítása nem történt meg.	A gép rosszul van felszerelve.	A hasítandó munkadarabothelyezze be helyesen a gépbe,lásd a „Kezelés” fejezetet.
	A hasítandó munkadarab kerülete meghaladja a motor kapacitását.	A hasítandó munkadarabot fűrészelje megfelelő méretűre.
	A hasítóék tompa. Csiszolja	meg a hasítóéket.
	Olajszivárgás.	Tárja fel a tömítetlen helyeket, majd forduljon a szakkereskedőhöz.
A nyomólemez vibrál, zajokat kelt.	Olajhiány és levegőfölösleg a hidraulikus rendszerben	Ellenőrizze az olajszintet, adott esetben végezzen utántöltést,másként hívja a szakkereskedőt.
Olajszivárgás a hengernél vagy más helyeken	Levegőlyuk a hidraulikus rendszerben az üzemelés alatt.	Használat előtt, pár csavaró mozdulattal lazítsa meg a légtelenítő csavart.
	A szállítás előtt nincs meghúzva a légtelenítő csavar.	Szállítás előtt húzza szorosra a légtelenítő csavart.
	Olaj-leeresztő csavar kicsavarozása	Olaj-leeresztő csavar becsavarozása
	Az olajszelep és/vagy a tömítések meghibásodtak.	Forduljon a szakkereskedőhöz.
