HSM3500 - Pjaustyklė SCHEPPACH - Nemokama naudojimo instrukcija

Produkto tipas	Pjaustymo staklės (plytelės/betoniniai blokai)
Prekės ženklas	Scheppach
Modelis	HSM3500
Matmenys (I x P x A)	1150 x 520 x 1210 mm
Svoris	72 kg
Maitinimas	230 V~ / 50 Hz
Sunaudojama galia	2200 W
Darbo režimas	S6 40% (intervalinis darbas)
Izoliacijos klasė	B
Apsaugos lygis	IP54
Deimantinis diskas	Skersmuo 360 mm, anga 25,4 mm
Tuščiosios eigos greitis	2800 aps/min
Maks. pjovimo ilgis	700 mm
Maks. pjovimo aukštis 90° kampu	110 mm
Maks. pjovimo aukštis 45° kampu	72 mm
Pjovimo stalas	535 x 430 mm
Pagrindinės funkcijos	Šlapias pjovimas, ratukinis vežimėlis, kampinė atrama 0°-45°, galvos pasukimas, fiksuotas/kintamas gylis
Priežiūra ir valymas	Išpilti vandenį po naudojimo, išvalyti baką ir siurblį, sutepti judančias dalis
Saugumas	PRCD (liekamosios srovės jungiklis <30 mA), ašmenų apsauga, avarinis sustabdymas, pirštinės, akiniai, kaukė
Atsarginės dalys ir remonto galimybė	Deimantiniai diskai, angliniai šepetėliai, kreiptuvai; remontas atliekamas kvalifikuoto elektriko
Bendra informacija	Skirta tik namų naudojimui, neprofesionaliam; instrukcija 396 puslapiai

Dažnai užduodami klausimai - HSM3500 SCHEPPACH

Kokias medžiagas galima pjauti HSM3500?

Scheppach HSM3500 skirta tik plytelių ir betoninių blokų pjovimui iki 110 mm aukščio. Draudžiama pjauti medieną ar metalus.

Kaip pakeisti deimantinį diską?

Išjunkite mašiną, atrakinkite pjovimo galvutę, nuimkite apsauginį dangtelį (4 varžtai), laikykite veleną šešiabriauniu raktu, atsukite tvirtinimo veržlę (kairysis sriegis), nuimkite seną diską, nuvalykite paviršius, uždėkite naują diską laikydamiesi sukimosi krypties, užsukite veržlę ir uždėkite dangtelį.

Ar mašina gali veikti sausai?

Ne, HSM3500 skirta šlapiam pjovimui. Deimantinis diskas visada turi būti aušinamas siurblio vandeniu. Niekada neatlikite sauso pjovimo.

Ką daryti, jei vandens siurblys nebeveikia?

Nedelsiant išjunkite mašiną. Atjunkite ją, išvalykite siurblį ir baką. Patikrinkite, ar siurblys vis dar panardintas. Paleiskite iš naujo po 5–10 minučių. Jei problema išlieka, kreipkitės į specialistą.

Kokias apsaugos priemones turiu dėvėti?

Visada dėvėkite apsauginius akinius, dulkių kaukę, apsaugines pirštines ir klausos apsaugą (jei triukšmas viršija 80 dB). Naudokite neslystančius batus.

Kaip nustatyti pjovimo gylį?

Fiksuotam gyliui atlaisvinkite žvaigždės formos varžtą (e) ant pjovimo galvutės, nuleiskite svirtį iki norimos padėties, tada priveržkite varžtą (f). Kintamam gyliui palikite varžtą (e) atlaisvintą ir pjovimo metu nuleiskite galvutę.

Ką daro liekamosios srovės apsaugos jungiklis (PRCD)?

PRCD apsaugo nuo elektros smūgio, atjungdamas maitinimą, jei nustatoma nuotėkio srovė >30 mA. Išbandykite jį prieš kiekvieną naudojimą paspausdami raudoną mygtuką; jis turi suveikti. Įjunkite vėl Reset mygtuku.

Kokia reikalinga įtampa ir dažnis?

Prietaisas veikia su 230 V~ / 50 Hz kištukiniu lizdu su apsauginiu laidu (3 laidai). Naudokite ilginimo laidą, kurio skerspjūvis ne mažesnis kaip 1,5 mm².

Kaip išvalyti mašiną po naudojimo?

Išjunkite mašiną. Išpilkite vandenį iš bako ištraukę kamštį. Išvalykite baką ir siurblį švariu vandeniu. Nušluostykite paviršius šluoste. Jei reikia, sutepti judančias dalis.

Kokie yra maksimalūs pjovimo matmenys?

Maksimalus pjovimo ilgis: 700 mm. Maksimalus pjovimo aukštis 90° kampu: 110 mm; 45° kampu: 72 mm.

NAUDOJIMO INSTRUKCIJA HSM3500 SCHEPPACH

Simbolių ant įrenginio aiškinimas

Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį j galimą riziką. Saugos simboliai ir jų paaiškinimai turi būti aiškiai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių.

	Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės!
	Mūvėkite apsaugines pirštines!
	Naudokite akių apsaugą!
	Naudokite klausos apsaugą!
	Naudokite apsaugą nuo dulkių!
	Nekiškite rankų į judantį pjovimo diską!
Dėmesio!	Šiuose naudojimo nurodymuose su Jūsų sauga susijusias vietas mes pažymėjome šiuo ženklu.
	Gaminys atitinka galiojančias Europos direktyvas.
	Gaminys atitinka galiojančias Serbijos gaires.

Turinys: Puslapis:

1. lvadas....224
2. Irenginio aprašymas 224
3. Komplektacija 224
4. Naudojimas pagal paskirtj 224
5. Saugos nurodymai....225
6. Techniniai duomenys 229
7. Išpakavimas....229
8. Prieš pradedant eksploatuoti.... 229
9. Eksploatavimas....230
10. Montavimas....230
11. Eksploatacijos pradžia....230
12. Valdymas / darbo nurodymai....231
13. Darbų pabaiga 232
14. Transportavimas (23 pav.) 232
15. Elektros prijungimas 232
16. Techninė priežiūra 233
17. Papildomos nuorodos dėl apsauginio nebalanso srovės jungiklio (25 pav.) .... 233
18. Utilizavimas ir pakartotinis atgavimas 234
19. Sutrikimų šalinimas....235
20. Atitikties deklaracija.... 391

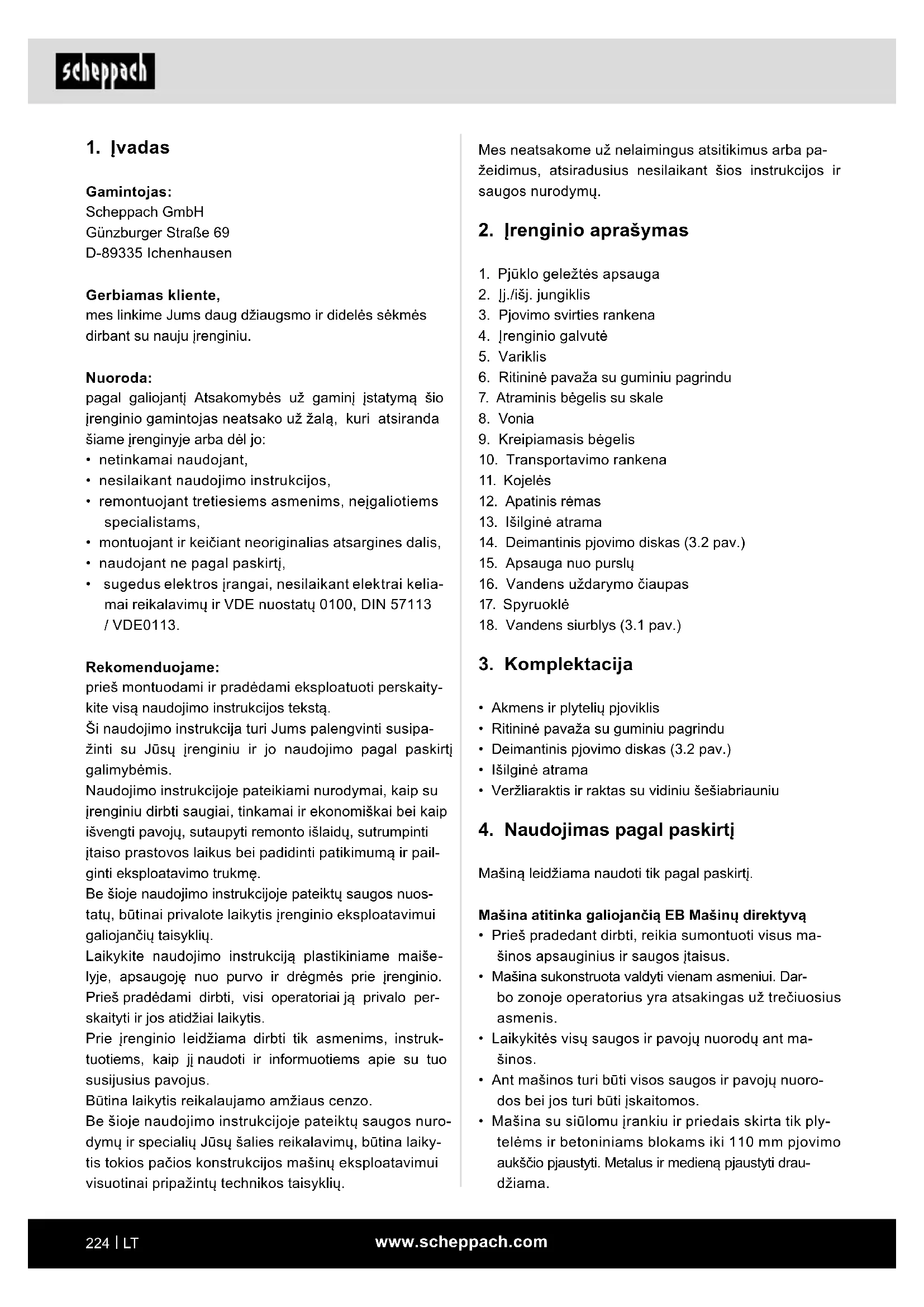

1. Ivadas

Gamintojas:

Scheppach GmbH

mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu.

Nuoroda:

pagal galiojanti Atsakomybės už gamini įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,
- nesilaikant naudojimo instrukcijos,
- remontuojant tretiesiems asmenims, nejgaliotiems specialistams,
- montuojant ir keičiant neoriginalias atsargines dalis,
- naudojant ne pagal paskirti,
- sugedus elektros įrangai, nesilaikant elektrai kelia-mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE0113.

Rekomenduojame:

prieš montuodami ir pradėdami eksploatuoti perskaity-kite visą naudojimo instrukcijos tekstą.

Ši naudojimo instrukcija turi Jums palengvinti susipa- žinti su Jūsų įrenginiu ir jo naudojimo pagal paskirtį galimybėmis.

Naudojimo instrukcijoje pateikiami nurodymai, kaip su jrenginiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti įtaiso prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę.

Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis įrenginio eksploatavimui galiojančių taisyklių.

Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir drėgmės prie įrenginio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis.

Prie jrenginio leidžiama dirbti tik asmenims, instruktuotiems, kaip ji naudoti ir informuotiems apie su tuo susijusius pavojus.

Būtina laikytis reikalaujamo amžiaus cenzo.

Be šioje naudojimo instrukcijoje pateiktų saugos nurodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis tokios pačios konstrukcijos mašinų eksploatavimui visuotinai pripažintų technikos taisyklių.

Mes neatsakome už nelaimingus atsitikimus arba pa- žeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

2. Irenginio aprašymas

1. Pjūklo geležtės apsauga
2. lj./išj. jungiklis
3. Pjovimo svirties rankena
4. Irenginio galvutė
5. Variklis
6. Ritininė pavaža su guminiu pagrindu
7. Atraminis bégelis su skale
8. Vonia
9. Kreipiamasis bégelis
10. Transportavimo rankena
11. Kojelès
12. Apatinis rémas
13. Išilginė atrama
14. Deimantinis pjovimo diskas (3.2 pav.)
15. Apsauga nuo purslu
16. Vandens uždarymo čiaupas
17. Spyruoklé
18. Vandens siurblys (3.1 pav.)

3. Komplektacija

• Akmens ir plytelių pjoviklis
  • Ritininė pavaža su guminiu pagrindu
• Deimantinis pjovimo diskas (3.2 pav.)
• Išilginė atrama
• Veržliaraktis ir raktas su vidiniu šešiabriauniu

4. Naudojimas pagal paskirti

Mašiną leidžiama naudoti tik pagal paskirtį.

Mašina atitinka galiojančia EB Mašinų direktyvą

• Prieš pradedant dirbti, reikia sumontuoti visus mašinos apsauginius ir saugos įtaisus.
• Mašina sukonstruota valdyti vienam asmeniui. Darbo zonoje operatorius yra atsakingas už trečiuosius asmenis.
• Laikykitės visų saugos ir pavojų nuorodu ant mašinos.
• Ant mašinos turi būti visos saugos ir pavojų nuorodos bei jos turi būti jskaitomos.

• Mašina su siūlomu įrankiu ir priedais skirta tik plytelėms ir betoniniams blokams iki 110 mm pjovimo aukščio pjaustyti. Metalus ir medieną pjaustyti draudžiama.

• Neviršykite ruošinių, kuriuos reikia apdirbti, maksimalių ir minimalių matmenų, bei juos pasiekite.

• Naudokite tik techniškai nepriekaištingos būklės mašiną ir tik pagal paskirtį, atsižvelgdami į saugą ir pavojus bei laikydamiesi naudojimo instrukcijos! Ypač nedelsdami pašalinkite (paveskite pašalinti) sutrikimus, galinčius paveikti saugą!
• Laikykitės gamintojo saugos, darbo ir techninės priežiūros reikalavimų bei techniniuose duomenyse nurodytų matmenų.
• Būtinai laikykitės galiojančių nelaimingų atsitikimų prevencijos taisyklių ir kitų, visuotinai pripažintų saugumo technikos taisyklių.
• Mašiną leidžiama naudoti, techniškai prižiūrėti arba remontuoti tik asmenims, kurie yra su tuo susipažinę ir informuoti apie pavojus. Atlikus savavališkas mašinos modifikacijas, už su tuo susijusią žalą ga-mintojas neatsako.
• Mašiną leidžiama naudoti tik su originaliais gamintojo priedais ir įrankiais.

Nors ir naudojant pagal paskirti, galimi tam tikri liekamosios rizikos veiksniai. Dėl įrenginio konstrukcijos ir struktūros galimi tokie punktai:

• rankų jkišimas į veikiantį deimantinį pjovimo diską;
• deimantinio pjovimo disko palietimas neuždengtoje srityje;
• Ruošinių ir ruošinių dalių išsviedimas.
• pažeisto deimantinio antgalio išsviedimas;
• klausos sutrikdymas nenaudojant reikalingos klau- sos apsaugos;

- akių sužalojimai nenaudojant akių apsaugos. Bet koks kitoks naudojimas laikomas ne pagal paskirtį. Už dėl to patirtą žalą gamintojas neatsako. Rizika tenka vien tik naudotojui.

Atkreipkite dèmesj i tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiame garantijos, kai aparatas naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

5. Saugos nurodymai

Dirbti su akmens ir plytelių pjovikliu gali būti pavojinga, kai nesilaikoma saugių ir tinkamų darbo būdų. Kaip ir visų kitų mašinų atveju dirbant su gaminiu kyla tam tikrų pavojų. Dirbdami su mašina pagarbiai ir atsargiai, gerokai sumažinkite pavojų susižaloti. Jei nesilaikoma įprastų saugumo priemonių, operatorius gali būti sužalotas.

Saugos priemonės, pavyzdžiui, apsauginiai įtaisai, apsauginiai akiniai, respiratoriai ir klausos apsaugą, gali sumažinti galimus pavojus susižaloti. Tačiau geriausia apsauga negali kompensuoti netinkamo vertinimo, nerūpeestingumo arba neatidumo. Visada naudokite sveiką protą ir būkite atsargūs dirbtuvėse. Jei matote, kad procesas pavojingas, jo neatlikite. Apsvarstykite alternatyvius, saugesnius veiksmus. Nepamirškite: už savo sveiką kūną esate atsakingi patys. Ši mašina buvo suprojektuota tam tikriems darbams.

Primygtinai rekomenduojame nemodifikuoti mašinos ir jos nenaudoti naudojimo sritims, kurioms ji nebuvo sukonstruota. Jei nesate tikri, prieš dirbdami su gaminiu, iš pradžių pasiteiraukite pas savo prekybos atstovą.

Ispėjimas: nesilaikant šių reikalavimų, galimi rimti sužalojimai.

Dèmesio! Naudojant elektrinius įrankius, norint ap- sisaugoti nuo elektros smūgio, pavjoaus susižaloti ir gaisro pavojaus, būtina imtis pagrindinių saugos priemonių. Prieš naudodami įrenginį, perskaitykite šias nuorodas ir jų laikykitės.

1. Palaikykite savo darbo zonoje tvarką Dėl netvarkos darbo zonoje kyla nelaimingų atsitikimų pavojus.

2. Atsižvelkite i aplinkos poveikj Saugokite elektrinius jrankius nuo lietaus. Nenaudokite elektrinių jrankių drėgnoje arba šlapioje aplinkoje. Pasirūpinkite geru apšvietimu. Nenaudokite elektrinių jrankių šalia degių skysčių arba duju.

3. Apsisaugokite nuo elektros smūgio Stenkitės nesiliesti prie jžemintų dalių, pvz., vamzdžių, radiatorių, viryklių, šaldytuvų.

4. Vaikai turi laikytis atstumo! Neleiskite kitiems asmenims lietis prie jrankio arba kabelio, laikykite juos toliau nuo darbo zonos.

5. Laikykite savo jrankius saugioje vietoje Nenaudoamus jrankius laikykite sausoje, užrakintoje patalpoje, vaikams nepasiekiamoje vietoje.

6. Neperkraukite savo įrankių Nurodytame galios diapazone dirbsite geriau ir saugiau.

7. Naudokite tinkamą įrankį Sunkiems darbams nenaudokite per mažos galios įrankių arba priedėlių. Nenaudokite įrankių tikslams ir darbams, kuriems jie nėra skirti; pavyzdžiui, nenaudokite rankinio diskinio pjūklo medžiams arba šakoms pjauti.

8. Vilkėkite tinkamus darbinius drabužius

Nevilkėkite plačių drabužių ir nusiimkite papuošalus. Juos gali pagriebti judančios dalys. Dirbant lauke, rekomenduojama mūvėti gumines pirštines ir avėti neslidžiais batais. Ant ilgų plaukų užsidėkite plaukų tinklelj.

1. Užsidėkite apsauginius akinius

Atlikdami darbus dulkétoje aplinkoje, užsidėkite kvėpavimo kaukę.

1. Nenaudokite kabelio ne pagal paskirti

Neneškite įrankio už kabelio ir nenaudokite kabelio, norėdami ištraukti kištuką iš kištukinio lizdo. Apsaugokite kabelį nuo karščio, alyvos ir aštrių briaunų.

1. Pritvirtinkite ruošinj

Ruošiniui pritvirtinti naudokite veržiklius arba spaustuvus. Taip jis bus saugiau laikomas nei Jūsų ranka ir įrenginį bus galima valdyti abiem rankomis.

1. Nepersitempkite savo stovėjimo srityje

Venkite nestandartinės kūno padėties. Stovėkite stabiliai ir visada išlaikykite pusiausvyrą.

1. Kruopščiai prižiūrėkite savo įrankius.

Jūsų įrankiai turi būti aštrūs ir švarūs, kad būtų galima dirbti gerai ir saugiai. Laikykitės techninės priežiūros reikalavimų ir įrankių keitimo nurodymų. Reguliariai tikrinkite kištuką bei kabelį ir, jei jie pažeisti, paveskite juos pakeisti pripažintam specia-listui. Reguliariai tikrinkite ilginamuosius kabelius; jei jie pažeisti, juos pakeiskite. rankenos turi būti sausos ir ant jų neturi būti alyvos bei tepalo,

1. Ištraukite tinklo kištuką

Kai nenaudojate, prieš atlikdami techninę priežiūrą ir keisdami įrankius, pvz., pjūklo geležte, gražtą ir visų rūšių staklių įrankius.

1. Nepalikite uždėtų įrankių raktų.

Prieš jungdami patikrinkite, kad būtų pašalinti raktai ir nustatymo įrankiai.

1. Venkite neplanuoto paleidimo.

Neneškite prie elektros srovės tinklo prijungtų įrankių, uždėję pirštą ant jungiklio. Prijungdami prie elektros srovės tinklo, įsitikinkite, kad elektros srovės tinklo jungiklis išjungtas.

1. Ilginamasis kabelis lauke

Naudokite lauke tik tam skirtus ir atitinkamai pažymėtus ilginamuosius kabelius.

1. Visada būkite atidūs

Stebėkite savo darbą. Elkitės protingi. Nenaudokite įrankio nesusikoncentravę.

1. Patikrinkite savo jrenginj, ar jis nepažeistas

Prieš tolesnį įrankio naudojimą apsauginius įtaisus arba šiek tiek pažeistas dalis reikia kruopščiai patikrinti, ar jos veikia nepriekaištingai ir pagal pa-skirtį. Patikrinkite, ar judančios dalys nepriekaiš- tingai veikia ir nestringa arba ar dalys nepažeistos. Kad būtų užtikrintos sąlygos įrenginiui veikti, visos dalys turi būti tinkamai sumontuotos. Pažeistus apsauginius įtaisus ir dalis pagal paskirtį turi su- remontuoti arba pakeisti klientų aptarnavimo dirb- tuvės, jei eksploatavimo instrukcijose nenurodyta kitaip. Pažeistus jungiklius reikia pakeisti klientų aptarnavimo tarnybos dirbtuvėse. Nenaudokite įrankių, kurių jungiklis nejsijungia arba neišsijun- gia.

1. Dèmesio!

Savo pačių saugumui naudokite tik priedus ir papildomus įrenginius, kurie nurodyti naudojimo instrukcijoje arba kuriuos rekomendavo arba nurodė įrankių gamintojas. Naudodami kitus, o ne naudojimo instrukcijoje ar kataloge rekomenduojamus įstatomus įrankius arba priedus, galite susižaloti.

1. Remonto darbus paveskite tik kvalifikuotam elektrikui

Šis elektrinis įrankis atitinka tam tikras saugos nuostatas. Remontuoti leidžiama tik kvalifikuotam elektrikui. Kitais atvejais naudotojas gali patirti ne- laimingų atsitikimų.

1. Prijunkite dulkių nusiurbimo įrenginį.

Jei yra įtaisai, skirti dulkių išsiurbimo įrenginiams prijungti, įsitikinkite, kad jie yra prijungti ir tinkamai naudojami.

⚠ ISPĖJIMAS! Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų, prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicinių implantų gamintoju.

Padėkite šiuos saugos nurodymus i saugią vietą.

SPECIALÜS SAUGOS NURODYMAI

Dėmesio! Šis akmens ir plytelių pjoviklis skirtas pjauti šlapiuoju būdu. Mašinos leidžiama eksploatuoti su ne-segmentuotu deimantiniu pjovimo disku.

- Šlapios rankos: nelieskite elektrinių mašinos komponentų (pvz., jungiklio) šlapiomis rankomis.

- Kištukinės jungtys: visos kištukinės jungtys turi būti sausoje vietoje ir negali būti ant grindų.

• Pjovimo disko aušinimas: įsitikinkite, kad viso pjovimo proceso metu pjovimo diskas aušinamas vandeniu.
• Pjovimas sausuoju būdu: niekada nepjaukite sau-suoju būdu naudodami pjovimo diskus, skirtus pjauti šlapiuoju būdu.
• Apsauga nuo dulkių: pjaudami plyteles, visada užsidėkite apsauginę kaukę nuo dulkių.
• Deimantiniai pjovimo diskai: nestumkite plytelės i mašiną greičiau nei ją galima perpjauti pjovimo disku.
• Naudokite tik pjovimo diskus, kurių sūkių skaičius atitinka min. 3000 min. ^-1 .
• Pjovimo disko parinkimas: pasirinkite deimantinį pjovimo diską pagal pjaunamą medžiagą.
• Pjovimo disko montavimas: Prieš įmontuodami pjovimo diską, patikrinkite suklį, suklio veržlę ir junges, ar jos nepažeistos, nesusidėvėjusios ir neatsilaisvinusios. Nedelsdami pakeiskite pažeistas arba susidėvėjusias dalis.
• Pjovimo disko sukimosi kryptis: patikrinkite rodyklės kryptį ant pjovimo disko. Rodyklės kryptis turi sutapti su variklio veleno sukimosi kryptimi.
• Pjovimo disko suklys lsitikinkite, kad pjovimo disko skylès skersmuo sutampa su pjovimo disko suklio skersmeniu mašinoje.
• Pjovimo disko apsauga: eksploatuokite akmens ir plytelių pjoviklj tik su tinkamai sumontuota ir nusta-tyta pjovimo disko apsauga.
• Pjovimo disko greitis: neviršykite saugaus pjovimo disko darbinio greičio.
• Šlifavimas pjovimo disku: niekada nemėginkite pjovimo disko naudoti šlifavimo darbams, pvz., norėdami nušlifuoti nupjautos plytelės kraštą. Taip pat neatlikite jokių spindulinių arba apvalių pjūvių. Plytelių pjovimo mašina skirta tik buitiniam naudojimui.
• Pjovimo disko sustojimo trukmė: kol išjungtas pjovimo diskas sustoja, prireikia 20 sekundžių. Palauki-te, kol pjovimo diskas visiškai sustos, tada ištraukite tinklo kištuką iš kištukinio lizdo ir tik tada, jei reikia, palieskite mašinos pjovimo diską.
• Kai mašina eksploatuojama, stenkitės neliesti besi-sukančio pjovimo disko.
• Niekada nenaudokite elektrinio jrankio be komplektacijoje esančio PRCD kištuko.
• Laikykite vandenį toliau nuo elektrinių įrankio dalių ir asmenų darbo zonoje!
• Pažeistą kištuką arba jungiamajį laidą visada privalo pakeisti gamintojas arba jo įgaliota klientų aptarnavimo tarnyba.
• Techninius pakeitimus, dėl kurių pasikeičia savybės (pvz., sūkių skaičiaus), leidžiama atlikti tik gamintojui, kad būtų įvykdyti apsauginių nuostatų reikalavimai.

- Padėkite šiuos saugos nurodymus į saugią vietą.

Specialüs saugos nurodymai akmens pjovimo mašinoms

- Prieš naudodami pastatykite akmens pjovimo mašiną ant lygaus ir tvirto darbinio paviršiaus. Pasirūpin-kite, kad būtų pakankamai vietos judėti.

- Kad dulkės nekeltų pavojaus, mašiną leidžiama naudoti tik šlapioje srityje.

- Prieš atlikdami darbus, visada pripildykite vandens.

- Mašiną leidžiama eksploatuoti tik pakankamai vėdinamose patalpose.

Dèmesio! Niekada nepalikite veikti variklio uždaro-se arba ankštose patalpose. Išmetamosiose dujose yra nuodingo anglies monoksido!

- ljunkite jrenginį prieš liesdami jį prie medžiagos.

- Šiai akmens pjovimo mašinai galioja didesni saugos reikalavimai pjaunant šlapiuoju būdu. Reikia imtis visų apsauginių priemonių nuo didesnės kontaktinės elektros įtampos.

- Ant elektros laidų neturi patekti vandens ar vandens rūko.

- Prieš darbų pradžią kaskart patikrinkite įrenginį ir tinklo kabelį, ar jie nepažeisti.

- Patikrinkite, ar judančios jrenginio dalys nepriekaištingai veikia ir nestringa, ar dalys nepažeistos.

- Tinklo įtampa turi sutapti su duomenimis mašinos specifikacijų lentelėje.

- Naudokite lauke tik tam skirtus ilginamuosius kabelius.

- Kai naudojate kabelio būgną, visiškai išvyniokite kabelį, kad jis nejkaistų.

- Atliekant darbus darbo zonoje, kištukinis lizdas turi būti su apsauginiu nebalanso srovės jungikliu.

- Atkreipkite dėmesį j variklio ir deimantinio pjovimo disko sukimosi kryptį.

- Visada pjaukite tik vieną ruošinį.

- Pjovimo juosta viršuje ir apačioje turi būti be kliūčių.

- Atkreipkite dėmesį į tai, kad nuopjovas būtų galima pašalinti pjovimo disko šone, siekiant apsisaugoti nuo pagriebimo.

- Dirbkite tik su deimantiniais pjovimo diskais, kurie skirti tik pjauti šlapiuoju būdu.

- Naudokite tinkamo dydžio deimantinius pjovimo diskus.

- Laikykite rankas ir pirštus toliau nuo besisukančio disko. Visada laikykitės pakankamo atstumo iki deimantinio pjovimo disko.

- Nedelsdami pakeiskite pažeistus deimantinius pjovimo diskus. Nenaudokite deformuotų arba įtrūku-sių pjovimo diskų.

- Naudokite gamintojo rekomenduojamus deimantinius pjovimo diskus, kurie atitinka EN 13236. Naudoti pjūklo geležtes draudžiama.

- Atkreipkite dėmesį į tai, kad būtų parinktas pjautinai medžiagai tinkamas deimantinis pjovimo diskas.

- Nenaudokite akmens pjovimo mašinos be apsauginiu jtaisu.

- Norėdami pašalinti sutrikimus ar įstrigusius ruošinius, visada išjunkite mašiną ir ištraukite tinklo kištuką. Tik po to pašalinkite įstrigusį ruošinį.

- Apsaugokite deimantinį pjovimo diską nuo smūgių ir atsitrenkimo. Saugokite nuo šoninio slėgio.

- Neapkraukite jrenginio tiek, kad jis sustotu.

- Naudokite asmenines apsaugines priemones (AAP).

- klausos apsauga, skirta rizikai apkursti mažinti, Dėmesio! Triukšmas gali būti kenksmingas sveikatai. Jei viršijamas leidžiamas 80 dB(A) triukšmo lygis, reikia dévėti ausų apsaugą.

- kvėpavimo apsauga, skirta rizikai įkvėpti pavojin-gų dulkių mažinti.

- Akių apsauga, skirta akių sužalojimo rizikai mažinti.

- Dirbant su šiurkščiais ruošiniais, reikia mūvėti pirštines, o dirbant lauke, rekomenduojama avėti neslidžiais batais.

- Deimantinius pjovimo diskus turite nešti talpykloje, kas visada yra praktiška.

- Mašiną leidžiama eksploatuoti tik asmenims, kurie yra susipažinę, kaip elgtis su akmens pjovimo mašinomis.

- Aptikę mašinos, tame tarpe visų uždangalų ir apsauginių įtaisų, klaidų, apie tai informuokite už saugą atsakingą asmenį.

- Nepalikite jrenginio veikti be priežiūros.

Prieš pradėdami eksploatuoti šį gaminį, perskaitykite visus nurodymus!

Darbo vieta

Norėdami išvengti sužalojimų, mašinos pažeidimo, gaisro ir šoko rizikos, įsitikinkite, kad Jūsų darbo vieta

- apsaugota nuo drègmès ir lietaus,

- joje nėra degių dujų ir skysčių,

- apsaugota nuo vaikų – kai mašina neeksploatuojama, naudokite pakabinamas spynas ir pagrindinį jungiklj,

- yra švari ir tuščia,

- yra gerai vėdinama ir apšviesta.

Operatorius

Sveikas žmogaus protas ir atsargumas yra veiksniai, kurių negalima įdiegti į mašiną. Šie veiksniai turi būti operatoriuje. Nepamirškite:

- stenkitės nesiliesti prie jžemintų dalių, pvz., vamzdžių ir radiatorių,

- būkite budrūs, nedirbkite prie mašinos, kai esate pavargę.

- nevaldykite gaminio veikiami alkoholio arba narkotiku,

- perskaitykite įspėjamąsias nuorodas, kad nustatytumėte, ar nepaveikta Jūsų vertinimo geba ar refleksai,

- nevilkėkite laisvų drabužių arba papuošalų, kuriuos galėtų pagriebti judančios dalys,

- rekomenduojama avėti neslidžius batus,

- apsaugokite ilgus plaukus tinamomis priemonėmis,

- dévěkite akių ir ausų apsaugą. Visada užsidėkite: - ANSI leidžiamas apsaugines kaukes, - klausos apsaugą.

• visada išlaikykite pusiausvyra,

- nesilenkite virš veikiančių mašinų.

Liekamosios rizikos

Mašina pagaminta pagal technikos lygj ir pripažin-tas saugumo technikos taisykles. Tačiau dirbant galima pavienė liekamoji rizika.

- Pirštu ir ranku sužalojimo pavojus dėl besisukančio įrankio netinkamai kreipiant ruošinį.

- Pavojus sveikatai dėl dulkių. Būtinai naudokite asmenines apsaugines priemones, pavyzdžiui, akių apsaugą.

- Sužalojimai prisilietus prie pažeisto deimantinio pjovimo disko. Reguliariai tikrinkite, ar deimantinis pjovimo diskas nepažeistas.

- Pavojus susižaloti pirštus ir rankas, keičiant diską. Mūvėkite tinkamas darbines pirštines.

- Pavojus susižaloti, pradėjus veikti diskui, jjungus mašiną.

- Pavojus dėl elektros srovės naudojant netinkamus elektros prijungimo laidus.

- Pavojus sveikatai veikiant diskui dėl ilgų galvos plaukų ir laisvų drabužių. Naudokite asmenines apsaugines priemones, pavyzdžiui, plaukų tinklelj ir prigludusius darbo drabužius.

- Be to, nepaisant visų priemonių, kurių buvo imtasi, galima neakivaizdi liekamoji rizika.

- Liekamąsias rizikas galima sumażinti, jei bus laikomasi saugos nuorodu ir bus naudojama pagal pa-skirtį bei bus laikomasi visos naudojimo instrukcijos.

6. Techniniai duomenys

Konstrukciniai matmenys, ilgis x plotis x aukštis	1150 x 520 x 1210 mm
Pjovimo stalas 535 x 430 mm
Deimantinis pjovimo diskas ø 360 mm
Kiaurymė ø 25,4 mm
Sūkių skaičius 2800 1/min.
Svoris 72 kg
Pjovimo ilgis, maks. 700 mm
Pjovimo aukštis 90°, maks.	110 mm
Pjovimo aukštis 45°, maks.	72 mm
Variklis	230V~ / 50 Hz
Imamoji galia	2200 W
Darbo režimas*	S6 40%
Izoliacinių medžiagų klasė B
Apsaugos laipsnis	IP54

Pasiliekame teisę atlikti techninius pakeitimus!

*Darbo režimas – S6 40 %:

Darbo režimas S6 yra nepertraukiamas periodinis režimas. Režimą sudaro paleidimo laikas, laikas su nuolatine apkrova ir laikas tuščiaja eiga. Ciklo trukmė yra 10 min., santykinė jungimo trukmė – 40 % ciklo trukmės.

Triukšmo vertės

Triukšmas darbo vietoje gali viršyti 85 dB (A). Tokiu atveju naudotojui privalomos apsaugos nuo garso priemonės (naudokite klausos apsaugą!).

Garso galios lygis, dB

Slėgio lygis L_pA	72 dB
Garso galia L_wA	82 dB
Matavimo neapibrėžtis K_pA	3 dB

7. Išpakavimas

⚠ DÈMESIO!

Irenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavo-jus praryti ir uždusti!

- Atidarykite pakuotę ir atsargiai išimkite jrenginį.

• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
  • Patikrinkite, ar komplektacijoje viskas yra.
• Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti. Reklamacijų atveju nedelsdami informuokite tiekėją. Vėliau reklamacijos nebus pri-pažintos.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.
• Prieš naudodami, pagal naudojimo instrukciją susipažinkite su gaminiu.
• Priedams bei greitai susidėvinčioms ir atsarginėms dalims naudokite tik originalias dalis. Atsarginių da-lių jsigysite iš savo prekybos atstovo.
• Užsakydami nurodykite mūsų gaminių numerius bei gaminio tipą ir pagaminimo metus.

8. Prieš pradedant eksploatuoti

Prieš naudodami pjoviklj, atidžiai perskaitykite šiame žinyne pateiktus nurodymus.

Naudojimo instrukcijos skaitymas:

Prieš statydami, pradėdami eksploatuoti plytelių pjo- vimo mašiną arba atlikdami intervencijas į ją, atidžiai perskaitykite naudojimo instrukcija.

Pavojinga elektros įtampa

Atsargiai! Prieš bet kokią intervenciją i plytelių pjaustymo mašiną, išjunkite srovės tiekimą i ją.

Pavojus dèl staigaus paleidimo

Atsargiai! Po elektros srovės tiekimo sutrikimo plytelių pjovimo mašina gali staiga pasileisti iš naujo.

Pakeiskite sutrūkinėjusius deimantinius diskus.

• Susipažinkite su savo mašina. Susipažinkite su jos naudojimu ir apribojimais bei su potencialiais specifiniais pavojais.
• Kruopščiai patikrinkite mašiną, ar ji nepažeista, kad jsitikintumėte, kad ji gali pasiekti numatytą galią. Iš-kilus abejonių, susijusią dalį reikėtų pakeisti.
• Prieš kišdami kištuką i kištukinį lizdą, įsitikinkite, kad jungiklis nustatytas ties IŠJ.
• Isitikinkite, kad mašina išvalyta ir tinkamai sutepta.
• Prieš eksploatacijos pradžią patikrinkite mašiną, ar nėrą pažeistų dalių, ir nustatykite, ar šios dalys tinkamai veikia ir atlieka numatytą funkciją.
• Patikrinkite, kaip ištiesintos visos judančios dalys, visos tvirtinimo dalys ir visas kitas sąlygas, kurios galėtu neigiamai paveikti tinkamą eksploatavimą.

Visas pažeistas dalis iš karto turėtų suremontuoti arba pakeisti specialistas.

- Nenaudokite mašinos, jei tinkamai nejsijungia ir neišsijungia jungiklis.

9. Eksploatavimas

• Pastatykite mašiną ant lygaus, neslidaus pagrindo.
• Patikrinkite, ar duomenų skydelyje nurodyta įtampa sutampa su esama įtampa, ir tik tada junkite kištuką j elektros srovės tinklą.
• Prieš jungiant pjovimo diskas turi laisvai suktis.

Dėmesio: pjovimo diską visada reikia aušinti vandeniu.

Dèmesio: pjovimo diskas veikia iš inercijos.

Nestabdykite pjovimo disko spausdami iš šono.

• Įprastai naudojant, variklio korpusas gali įkaisti.
• Negreitinkite mašinos arba priedų, kad atliktumėte didelės pramoninės mašinos darbus. Ji geriau atlieka darbus ta galia, kuriai ji buvo sukonstruota.
• Visus mašinos nustatymus atlikite išjunge mašiną.
• Kol mašina veikia, niekada nepalikite jos be priežiūros.
• Išjunge pasišalinkite nuo mašinos tik jai pilnutinai sustojus.
• Prieš ištraukdami tinklo kištuką, visada mašiną iš-junkite.
• Visada ištraukite tinklo kištuką. Niekada netraukite už kabelio iš kištukinio lizdo.
• Nenaudokite pjovimo disko, kuris neatitinka specifikacijose nurodytu dydžiu.
• Niekada neneškite mašinos už kabelio.

Jei nesate tikri, ar darbo salygos yra saugios, ar nesaugios, su mašina nedirbkite.

10. Montavimas

10.1 Montavimas (4–10 pav.)

Dėl pakavimo technikos mašina sumontuota ne iki galo.

Sumontuokite jrengini, padedami bent dviejų as- menų!

1. Išimkite mašiną iš pakuotės ir atsargiai padėkite ją šone ant žemės.

2. Iš pradžių iki galo atlenkite į išorę atraminę koją (11), pusėje be transportavimo ratukų, kol varžtas užsifiksuos pailgoje skylėje, kaip parodyta 7 pav. Įsitikinkite, kad atraminė koja taip pat užfik-suota ir neužsilenks vėl!

3. Pakartokite procesą antrai atraminei kojai (8 pav.).

4. Pastatykite mašiną ant kojelių.
5. Pritvirtinkite vandens linijos žarną ir kabelį prie prietaiso korpuso, naudodami pridedamus kabelių rišiklius. (10,2 pav.)
6. Idėkite vandens siurblį (18) į vandens vonios laiki-klį ir jkiškite uždarymo kamštį (s) į vandens vonios (8) nuotaką. (9, 10 pav.)
7. Pripildykite j vonią vandens, kad siurblys (18) visada būtų uždengtas vandeniu (taip pat ir eksplo- atuojant).

Dèmesio!

Vandens siurblys niekada negali veikti sausaja eiga. Eksploatavimo metu jis visada turi būti padengtas van- deniu.

10.2 Ritininės pavažos montavimas (11 pav.)

1. Uždėkite ritininę pavažą (pjovimo stalą) (6) ant riti-ninio stalo kreipiamojo bėgelio (9). Tuo metu abiejų dešiniųjų kreipiamųjų ritinėlių rémas (a) apgaubia kreipiamajį bėgelį. Abu kairiuosius kreipiamuosius ritinėlius tiesiog uždėkite ant kreipiamojo bėgelio.
2. Kai stovite priešais akmens pjovimo mašiną, skalė turi būti nukreipta i Jus. 90° pjovimo geležtės tarpas yra ritininės pavažos (6) kairėje, 45° pjovimo geležtės tarpas – dešinėje.
3. Pjovimo stalas turi lengvai riedėti. Isitikinkite, kad visi keturi ritinėliai priglunda prie kreipiamojo bė-gelio (9).

10.3 Pjovimo galvutės pasukimo įtaiso svirtinio varžto montavimas (12 pav.)

1. Išsukite šešiabriaunj varžtą 30 mm veržliarakčiu.
2. Užmaukite ant sriegio pjovimo galvutės pasukimo įtaiso svirtinį varžtą (d) ir jį tvirtai prisukite.

10.4 Išilginės atramos montavimas (13 pav.)

1. Uždėkite išilginę atramą (13) ant ritininės pavažos (6) atraminio bėgelio su skale (7).
2. Nustatykite išilginę atramą (13) atitinkamu atstumu iki pjovimo disko (14).
3. Užfiksuokite išilginę atramą (13), pasukdami fiksavimo rankeną (b).

11. Eksploatacijos pradžia

⚠ DÊMESIO!

Prieš pradėdami eksploatuoti, įrenginį būtinai iki galo sumontuokite!

Jungiklis (14 pav.)

Norėdami jungti paspauskite jj./išj. jungiklio (2) „I“.

Prieš pradėdami pjauti, palaukite, kol pjovimo diskas pasieks maks. sūkių skaičių ir aušinimo vandens siurblys (18) tieks vandenį pjovimo diskui.

Norėdami išjungti paspauskite jungiklio (2) „0“. (14 pav.).

Nuoroda:

jjunge pjūklą, iš pradžių atkreipkite dėmesį i deimanti- nio pjovimo disko sukimosi kryptį. Atkreipkite dėmesį i krypties rodyklę ant mašinos!

Dèmesio! Ijungus pavaros variklj (5), vandens siurblys (18) pasileidžia kartu automatiškai! Uždarymo čiaupu (16) galite reguliuoti vandens srautą i deimantinį pjovimo diską (14).

12. Valdymas / darbo nurodymai

⚠ DÈMESIO!

Prieš pradėdami eksploatuoti, įrenginį būtinai iki galo sumontuokite!

12.1 90° pjūviai (13 pav.)

1. Atlaisvinkite sparnuotaji varžtą (c).
2. Nustatykite kampinę atramą (13) ties 90° ir vėl pri-veržkite sparnuotajį varžta (c).
3. Priveržkite sparnuotajj varžtą (b), kad užfiksuotumėte kampinę atramą (13).
4. Jjunkite mašiną jj./išj. jungikliu (2).
5. Spauskite ruošinj prie atmušo (13), stumkite ritini- ne pavaža (6) prie deimantinio pjovimo disko (14) in visa supjaustykite.
6. Vél išjunkite mašina.

12.2 45° įstrižinis pjūvis (13 pav.)

1. Atlaisvinkite sparnuotaji varžtą (c).
2. Nustatykite kampinę atramą (13) ties 45° ir vėl pri-veržkite sparnuotajį varžtą (c).
3. Priveržkite sparnuotajj varžtą (b), kad užfiksuotumėte kampinę atramą (13).
4. Pjaukite, kaip aprašyta punkte „90° pjūviai“.

12.3 Pjovimas su fiksuotu pjovimo gyliu (15, 16 pav.)

Atliekant šj pjūvj, pjovimo galvutė (4) nustatyta fik-suotai. Ruošinys stumiamas ritinine pavaža (6) prie deimantinio pjovimo disko (14) ir visas supjaustomas. Pjaudami atkreipkite dėmesį į tai, kad slėgis būtų to- lygus, pritaikytas prie variklio galios!

1. Atlaisvinkite varžtą su žvaigždės formos rankenėle (e) ant pjovimo galvutės mazgo (4) ir paspauski- te pjovimo svirtį j viršų.
2. Padėkite pjautiną ruošinį ant ritininės pavažos (6) ir sustojusį pjovimo diską (14) su pilnu segmentu padėkite laisvai ant ruošinio.
3. Patraukite ruošinj su ritinine pavaža (6) i priekj tiek, kad galėtumėte šiek tiek nuleisti deimantinj pjovimo diską (14).
4. Užfiksuokite varžtu su žvaigždės formos rankenėle (e) norimą pjovimo gyli.
5. Užfiksuokite pjovimo gylj varžtu su žvaigždės formos rankenėle (f) ant pjovimo galvutės mazgo (4).
   Dèmesio! Visada laikykite arba spauskite kreipiamą ruošinj už atitinkamo ruošinių atmušo (7 + 13).
   Dèmesio! Palaukite, kol aušinimo vanduo pasieks pjo- vimo diską (14).

12.4 Pjovimas su nefiksuotu pjovimo gyliu (16. 17 pav.)

Kad būtų lengviau pjauti didesnius pjovimo gylius, rekomenduojamas nefiksuotas pjovimo gylis. Tuo metu variklis (5) mažiau apkraunamas ir tausojamas deimantinis pjovimo diskas (14).

Atliekant tokj pjūvj, ruošinys ritinine pavaža (6) po ne- užfiksuota pjovimo galvute judinamas i vieną ir i kitą puses. Tuo metu pjovimo galvutė (4) dešiniaja ranka spaudžiama žemyn.

1. Atlaisvinkite varžtą su žvaigždės formos rankenėle (e) ant pjovimo galvutės mazgo (4) ir paspauski- te pjovimo svirtį j viršų.
2. Užfiksuokite varžtu su žvaigždės formos rankenėle (f) norimą pjovimo gylj.
3. Nuleiskite pjovimo galvutės mazgą (4) su deimantiniu pjovimo disku.
4. Palikite varžtą su žvaigždės formos rankenėle (e) atlaisvinta.

Dèmesio! Deimantinį pjovimo diską (14) turėtų būti ga-lima nuleisti maždaug 3 mm po apatiniu ritininės pava-zos (6) kraštu. Deimantinis pjovimo diskas neturi liesti ritininės pavažos.

12.5 Pjovimas su pjovimo galvutės pasukimo įtai-su / įstrižiniai pjūviai (18–20 pav.)

Svirtiniu varžtu (d) atlaisvinkite pjovimo galvutės pasukimo įtaisą ir pasukite pjovimo galvutę (4) 45° iki atmušo.

Vél priveržkite svirtj.

Dèmesio! Prieš pjaudami patikrinkite atmušo nusta- tymą. Deimantinis pjovimo diskas neturi liesti ritininės pavažos.

Pjaukite, kaip aprašyta punkte „90° pjūviai“.

12.6 Deimantinio pjovimo disko keitimas (17, 18, 21, 22 pav.)

⚠️ Dèmesio!

ištraukite tinklo kištuką.

Atsargiai!

• Pavojus jsipjauti prisilietus prie deimantinio pjovimo disko!
• Keisdami deimantini pjovimo diską, mūvėkite pirštines.

• Patikrinkite pjovimo disko sukimosi kryptj, centruotajj sukimąsi ir ar nėra galimų pažeidimų!

• Ištraukite tinklo kištuką.

• Atlaisvinkite varžta su žvaigždės formos rankenėle (e) ant pjovimo galvutės mazgo (4) ir paspauskite pjovimo svirtį iki galo į viršų. Užfiksuokite pjovimo svirtį žvaigždės formos rankenėle (f) ant pjovimo galvutės mazgo (4) (17 pav.).
• Atlaisvinkite ir išsukite iš geležtės apsauginio uždangalo (1) keturis varžtus bei nutraukite apsauginį uždangalą. Nuoroda: vandens žarnos nuo apsauginio uždangalo atlaisvinti nereikia. Atsargiai atlenkite apsauginį uždangalą iš apačios į viršų.
• Tvirtai laikykite pjovimo veleną komplektacijoje esančiu raktu su vidiniu šešiabriauniu ir atlaisvinkite veržliarakčiu (jeina i komplektaciją) įtempimo veržlę. Kairinis sriegis! Pašalinkite įtempimo veržlę, prispaudžiamają jungę ir atsargiai deimantinį pjovimo diską (14).
• Prieš įmontuodami naują deimantinį pjovimo diską (14), išvalykite pjovimo veleną ir geležtės jungę šluoste arba teptuku. Dėmesio! Nenaudokite valymo priemonių, galinčių pažeisti konstrukcines dalis.

Dèmesio! Istatydami nauja deimantinj pjovimo diską, atlikite veiksmus atvirkštine eilės tvarka. Laikykitės teisingos sukimosi krypties! (Deimantinj pjovimo diską – RODYKLĖS KRYPTIS – valdymo pusėje uždėkite ant jungės laikiklio). Rodyklės kryptis ant pjovimo disko ir apsauginio uždangalo turi sutapti.

1. Vél sumontuokite pjūklo geležtės apsaugą (1).

2. Patikrinkite centruotaji sukimąsi, trumpai paleisdami ir tada iš karto vėl išjungdami mašiną.

Dèmesio!

• Eksploatuoti akmens pjovimo mašiną be apsauginio uždangalo draudžiama!
• Atkreipkite dėmesį į geležtės pritvirtinimą: deimantinis pjovimo diskas neturi „virpėti“.
• Atkreipkite dėmesį į tai, kad vandens žarnos būtų tvirtai pritvirtintos prie apsauginio uždangalo.

13. Darbų pabaiga

⚠️ Dèmesio!

ištraukite tinklo kištuką.

Baigę darbus, mašiną išvalykite.

Po kiekvieno naudojimo išleiskite vandenj. Tam iš vonios (8) ištraukite uždarymo kamštj (s).

Iš vonios (8) ir vandens siurblio (18) reguliariai išvalyki-te nešvarumus, nes kitaip siurblys arba linijos užsikiš ir nebus aušinamas deimantinis pjovimo diskas (14).

Po naudojimo praplaukite vonią (8) ir vandens siurblį (18) švariu vandeniu.

14. Transportavimas (23 pav.)

⚠️ Dèmesio!

ištraukite tinklo kištuką.

Norėdami transportuoti akmens pjovimo mašiną, atkreipkite dėmesį į tokius dalykus:

• Pakelkite ritininę pavażą (6) ir transportuokite ją atskirai.
  • Užfiksuokite pjovimo galvutės mazgą (4)
• Ištuštinkite vandens vonią (8) ir aušinimo sistemą.
• Užlenkite atramines kojas (11), kaip aprašyta (4–7 pav.), ir, norėdami transportuoti, naudokite transportavimo ratukus.

15. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras VDE ir DIN nuostatas. Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus.

Pažeisti elektros prijungimo laidai

Dažnai pažeidžiama jungiamuju elektros laidų izolia- cija.

Priežastys yra:

• prispaudimo vietos, kai prijungimo laidai nutiesiami pro langus arba durų plyšius;
• sulenkimo vietos netinkamai pritvirtinus arba nutiesus prijungimo laidus;
• jpjovimo vietos pervažiavus prijungimo laidus;
• izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo;

- įtrūkimai dėl izoliacijos senėjimo.

Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.

Reguliariai tikrinkite, ar elektros prijungimo laidai nepa-žeisti. Atkreipkite dėmesį į tai, kad tikrinant jungiamasis laidas nekabotų ant elektros srovės tinklo.

Jungiamieji elektros laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite jungiamuosius laidus su tokiu pačiu ženklinimu.

Žyma tipo pavadinime prijungimo kabelyje yra privaloma.

Kintamosios srovės variklis 230 V\~ / 50 Hz

• Tinklo jtampa turi būti 230 V / 50 Hz.
- Tinklo jungtis ir ilginamasis laidas turi būti 3 gyslu = P + N + SL. - (1/N/PE).
- Ilginamujų kabelių mažiausias skerspjūvis turi būti 1,5 mm².
• Tinklo jungtis apsaugoma maks. 16 A.

16. Techninė priežiūra

⚠️ Dèmesio!

Prieš atlikdami techninės priežiūros darbus, ištraukite tinklo kištuką.

• Baigę darbus, mašiną išvalykite.
• Susidévėjusius pjovimo diskus pakeiskite.
• Pakeiskite pažeistą apsauginį įtaisą.
• Reguliariai nuvalykite nuo mašinos dulkes ir nešvarumus. Geriausia valykite šluoste arba teptuku.
• Visas judančias dalis papildomai sutepkite regulariais laiko intervalais.
• Plastikui valyti nenaudokite èsdinančių priemonių.
• Iš vonios (8) ir aušinimo skysčio siurblio (18) reguliariai išvalykite nešvarumus, nes kitaip nebus už-tikrintas deimantinio pjovimo disko (14) aušinimas.
• Vél paleiskite visus saugos įtaisus ir juos patikrinkite.
• Techninės priežiūros ir remonto darbus leidžiama atlikti tik specialistams.

Jungtys ir remontas

Prijungti ir remontuoti elektros jrangą leidžiama tik kvalifikuotam elektrikui.

Kilus klausimų, nurodykite tokius duomenis:

• variklio srovės rūšį;
- duomenis iš jrenginio specifikacijų lentelės;

Atsarginių dalių užsakymas

Užsakant atsargines dalis, reikia nurodyti šiuos duo- menis:

• jrenginio tipa;
• jrenginio gaminio numeri;
• jrenginio ident. numeri;
• reikalingos atsarginės dalies numerį.

Techninės priežiūros informacija

Atkreipkite dėmesį į tai, kad šio gaminio toliau nurodytos dalys naudojant arba natūraliai devisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų.

Greitai susidėvinčios dalys*: deimantiniai pjovimo diskai, angliniai šepetėliai, stalo ir pjovimo galvutės kreipiamosios

* i komplektaciją privalomai nejeina!

Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

17. Papildomos nuorodos del apsauginio nebalanso srovès jungiklio (25 pav.)

Atkreipkite dėmesį į toliau pateiktas svarbias eksploatacijos pradžios ir naudojimo nuorodas.

Atkreipkite dėmesį į tai net tada, kai šį gaminį perduodate tretiesiems asmenims. Todėl saugokite šią naudojimo instrukciją prie gaminio, kad galėtumėte ja pasinaudoti vėliau.

Saugos nurodymai!

• Dėl saugos ir leidimo naudoti priežasčių (CE) savavališkai rekonstruoti ir (arba) modifikuoti gaminį draudžiama. Niekada neardykite gaminio.
• Gaminys neskirtas vaikams. Vaikai negali įvertinti pavojų, kurie kyla naudojant elektrinius prietaisus. Todėl būnant vaikams būkite ypač atsargūs.
• Gaminio konstrukcija atitinka 1 apsaugos klasę. Kaip įtampos šaltinį galima naudoti tik tinkamą viešojo maitinimo tinklo kištukinį lizdą su apsauginiu laidu (230 V\~/50 Hz).
• Komerciniuose pastatuose reikia laikytis profesinių sajungų nelaimingų atsitikimų taisyklių, taikomų elektriniams įrenginiams ir aparatams.
• Mokyklose, lavinimo įstaigose, mėgėjiškose ir automobilių remonto savitarnos dirbtuvėse gaminio eksploatavimą privalo stebėti mokytas personalas.

• Būkite atsargūs su gaminiu. Dėl smūgių arba kritimo iš nedidelio aukščio jis bus pažeistas.

• Niekada nenaudokite gaminio, kai jis pernešamas iš šaltos i šiltą patalpą. Tuo metu susidarantis kondensatas tam tikromis aplinkybėmis gali sugadinti gaminį.

• Prieš prijungdami gaminį prie maitinimo įtampos, iš pradžių leiskite jam pasiekti kambario temperatūrą. Tam tikromis aplinkybėmis tai gali užtrukti kelias valandas.
• Niekada nelieskite gaminio drėgnomis arba šlapiomis rankomis.
• Atkreipkite dėmesį į tai, kad viso gaminio izoliacija negali būti nei pažeista, nei sugadinta.
• Jeigu gaminys neeksploatuojamas ilgesnį laiką, tuomet atskirkite jį nuo tinklo įtampos ir išjunkite jį iš kištukinio lizdo.
• Pastatymo vietoje arba transportuodami venkite šių aplinkos sąlygų:
  šlapios aplinkos arba per didelės oro drėgmės; ypač didelio šalčio arba karščio; dulkių arba degių dujų, garų arba tirpiklių; stiprios vibracijos;
  stiprių magnetinių laukų, kokie yra šalia mašinų arba garsiakalbių.

Apsauginio nuotėkio srovės jungiklio eksploatacijos pradžia

• Apsauginis nebalanso srovės jungiklis yra su patikros mygtuku.
  Veikimą reikia patikrinti prieš kiekvienos eksploatacijos pradžią ir regulariais intervalais (bent 1x per savaitę).
• Jei tokios patikros metu apsauginis nuotėkio srovės jungiklis netinkamai išsijungtų, vadinasi, asmenų apsauga neužtikrinama! Tada įrenginį reikia nedelsiant pakeisti!
• Atsiradus pažeidimų, susijusių su šios naudojimo instrukcijos nesilaikymu, netenkama teisės reikšti garantinių pretenzijų. Už pasekminę žalą mes neatsakome.
• Prieš naudodami kaskart patikrinkite gaminj, ar jis nepažeistas! Nustačius pažeidimų, prie tinklo įtampos gaminio jungti negalima!
• Aktyvinus oranžinj atstatos mygtuką, jrenginys parengiamas darbui. Prieš pradėdami eksploatuoti patikrinkite aktyvinimą raudonu bandymo mygtuku.
• lkiškite apsauginj nuotėkio srovės jungiklį i kištukinį lizdą.
• Paspauskite oranžinį atstatos mygtuką.
• Darbinę parengtį rodo raudonas simbolis lange.

• Paspauskite raudoną bandymo mygtuką. Tuo metu imituojama nebalanso srovė.

• Esant tinkamam veikimui, apsauginis jungiklis atjungia vartotoją nuo tinklo. Tai rodo ekrane użgesęs raudonas simbolis.

• Žmonių ir gyvūnų apsauga užtikrinama tik esant tinkamam veikimui.
• Eksploatavimui atstatos mygtuką reikia paspausti iš naujo.
  • Dabar galima jjungti vartotojo kištuką.

Techniniai duomenys:

Nebalanso grjžimo srové < 30 mA

Elektros srovės tiekimas 230–240 V\~ / 50 Hz

Apkrova 16 A (3680 W)

Polių skaičius 2 poliai

Jėjimo saugiklis 16 A

Apsaugos laipsnis IP54

Matmenys 126 x 50 x 88 mm

Naudojimas pagal paskirti!

Mobilus apsauginis nuotėkio srovės jungiklis su nulinės įtampos atkabikliu skirtas šlifavimo staklėms su aušinimu ir panašiems elektros vartotojams buityje. Jis paprastai prijungiamas tarp maitinimo įtampos tiekimo bloko ir vartotojo bei taip užtikrinama optimali apsauga nuo prisilietimo prie įtampinguju dalių ir mašinos pakartotinio įsjungimo atstačius įtampos tiekimą.

- Mašiną visada eksploatuokite su komplekte esančiu apsauginiu nuotėkio srovės jungikliu.

18. Utilizavimas ir pakartotinis atgavimas

Pakavimo nuorodos

Pakavimo medžiagas galima perdirbti. Utilizuokite pakuotes, tau-sodami aplinką.

Nuorodos dėl Elektros ir elektronikos prietaisų įstatymo (vok. ElektroG)

Panaudotų elektros ir elektronikos prietaisų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

• Panaudotas baterijas arba akumuliatorius, kurie nėra fiksuotai sumontuoti sename prietaise, prieš atiduodant reikia išimti jų nepažeidžiant! Toks utilizavimas sureguliuotas Baterijų įstatyme.

• Elektros bei elektronikos prietaisų savininkai ar naudo-tojai yra teisiškai įpareigoti juos gražinti po naudojimo.

• Galutinis naudotojas yra atsakingas už savo asmeninių duomenų ištrynimą iš utilizuojamo panaudoto jrenginio!

• Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.
• Elektros ir elektronikos prietaisus galima nemokamai gražinti šiose vietose:
• viešosiose atliekų šalinimo ar surinkimo vietose (pvz., savivaldybių pastatų kiemuose),
• elektros prietaisų pardavimo vietose (stacionariose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai.
• Iki triju vienos rūšies panaudotu elektros prietaisu, kuriu krašto ilgis ne didesnis kaip 25 cm, galite

nemokamai gražinti gamintojui prieš tai nejsigy- dami naujo prietaiso iš gamintojo arba nuvežti į kitą įgaliotą surinkimo punktą savo vietovėje.

- Dėl kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą klientų aptarnavimo tarnyba.

- Jei gamintojas pristato naują elektros prietaisą privačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo prašymu. Tam susisiekite su gamintojo klientų aptarnavimo tarnyba.

- Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sajungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sajungai nepriklausančiose šalyse gali būti taikomos kitokios panaudotų elektros ir elektronikos prietaisų utilizavimo nuostatos.

19. Sutrikimų šalinimas

Sutrikimas Galima priežastis Ka daryti
Deimantinis pjovimo diskas atsilaisvina išjungus variklj	Per mažai priveržta tvirtinimo veržlė	Priveržkite tvirtinimo veržlę
Variklis nepasileidžia	Sugedo tinklo saugiklis Patikrinkite tinklo saugiklj.
	Pažeistas ilginamasis laidas Pakeiskite ilginamajj laidą
	Blogai prijungtos variklio arba jungiklio jungtys	paveskite patikrinti kvalifikuotam elektrikui
	Sugedęs variklis arba jungiklis pave skite patikrinti kvalifikuotam elektrikui
Variklis neišvysto galios	Nepakankamas ilginamojo laido skerspjūvis	žr. „Elektros jungtis“, „Suveikia saugiklis“
	Perkrova Patikrinkite įrankį
	Atšipo deimantinis pjovimo diskas Deimantinį pjovimo diską pakeiskite nauju
Dirbant variklis išsijungia	Variklis išsijungia dėl perkrovos, pvz., dėl didelio pjovimo slėgio	Palaukite, kol variklis atvės (5–10 min.), tada jjunkite iš naujo
Siurblys išsijungia	Siurblys išsijungia dėl perkrovos, pvz., dėl stipraus užterštumo	Nedelsdami išjunkite mašiną. Išvalykite siurblį ir maždaug po 5–10 min. paleiskite mašiną vėl. Dėmesio! Jokiu būdu nepjaukite sausai!
Neoptimali pjovimo eiga	Pjovimo diskas per stipriai apkraunamas	Naudokite tinkamą pjovimo diską, sumažinkite pjovimo slėgį
	Per daug atšipo deimantiniai segmentai	Išgaląskite pjovimo diską
	Pjovimo diskas perkaito dėl per mažo aušinimo vandens kiekio	Optimizuokite aušinimo vandens tiekimą

Dėl akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis, sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažini-mas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Garanti SE
