NAUDOJIMO INSTRUKCIJA FS4700 SCHEPPACH

Simbolių ant įrenginio aiškinimas

Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį j galimą riziką. Saugos simboliai ir juos lydintys paaiškinimai turi būti tiksliai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių.

		Įspėjimas – kad sumažėtų rizika susižaloti, perskaitykite naudojimo instrukciją.
		Naudokite klausos apsaugą. Dėl triukšmo galima prarasti klausą.
		Užsidėkite apsauginę kaukę nuo dulkių. Apdirbant medieną ir kitas medžiagas, gali susidaryti sveikatai kenksmingų dulkių. Draudžiama apdirbti medžiagas, kurių sudėtyje yra asbesto!
		Užsidėkite apsauginius akinius. Dėl dirbant susidarančių kibirkščių arba iš įrenginio pasišalinančių atplaišų, skiedrų arba dulkių, galima netekti regėjimo.
		Dėmesio! Pavojus įsipjauti! Nekiškite rankų į besisukančias dalis
		Dėmesio! Lazerio spinduliuotė! Nežiūrėkite į spindulį. 2 lazerių klasė.
		Gaminys atitinka galiojančias Europos direktyvas.
		Gaminys atitinka galiojančias Serbijos gaires.

Turinys: Puslapis:

1. Ivadas.... 179
2. Irenginio aprašymas 179
3. Komplektacija 179
4. Naudojimas pagal paskirtį 179
5. Saugos nurodymai....180
6. Techniniai duomenys 183
7. Išpakavimas....184
8. Surinkimas / prieš eksploatacijos pradžia.... 184
9. Paleidimas 184
10. Elektros prijungimas 185
11. Valymas 186
12. Transportavimas 186
13. Laikymas.... 186
14. Techninė priežiūra 186
15. Utilizavimas ir pakartotinis atgavimas....187
16. Sutrikimų šalinimas.... 187
17. Atitikties deklaracija.... 311

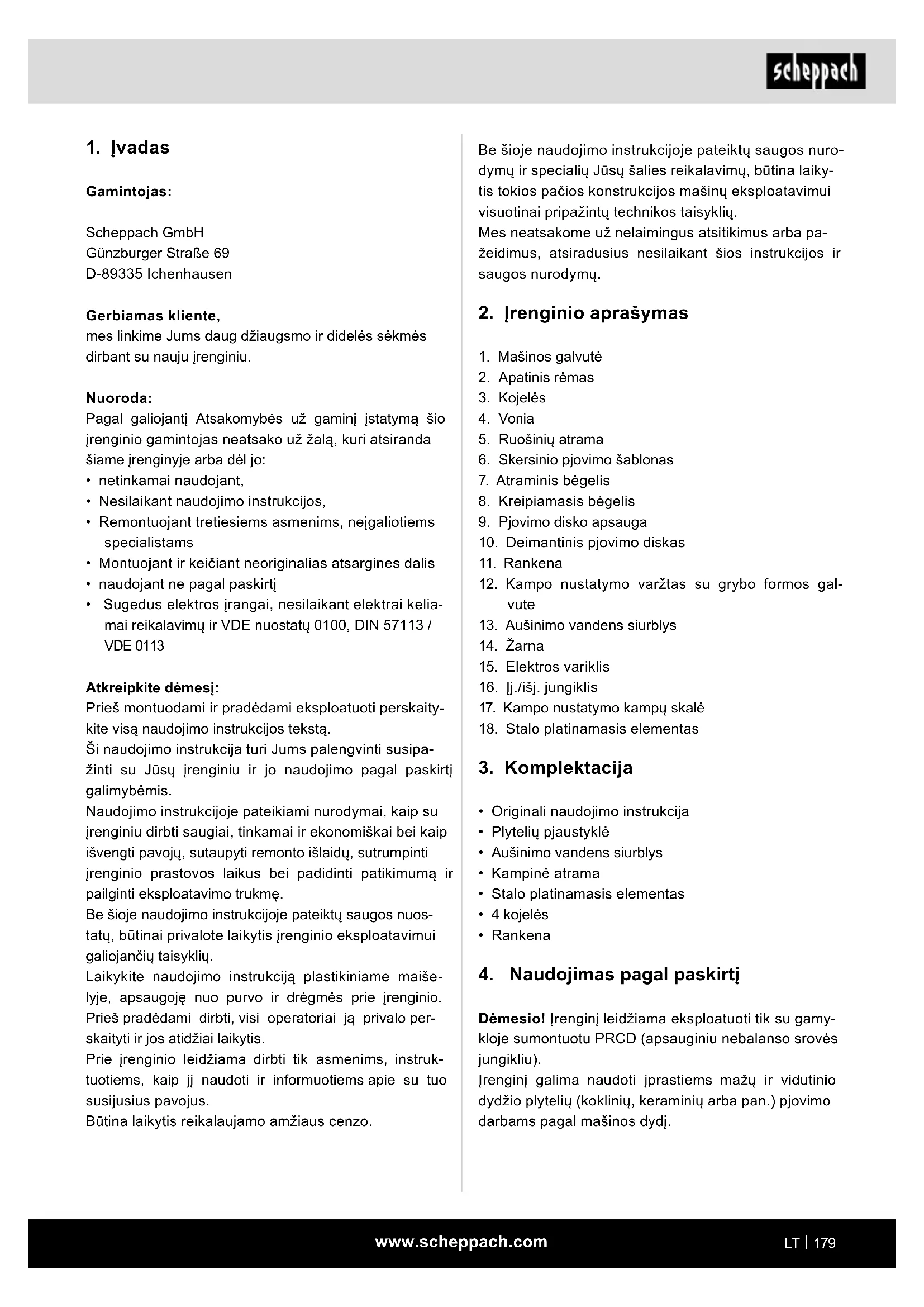

1. Ivadas

Gamintojas:

Scheppach GmbH

mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu.

Nuoroda:

Pagal galiojanti Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žala, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,
- Nesilaikant naudojimo instrukcijos,
- Remontuojant tretiesiems asmenims, neigaliotiems specialistams
• Montuojant ir keičiant neoriginalias atsargines dalis
- naudojant ne pagal paskirtj
- Sugedus elektros įrangai, nesilaikant elektrai kelia-mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE 0113

Atkreipkite dèmesj:

Prieš montuodami ir pradėdami eksploatuoti perskaity-kite visą naudojimo instrukcijos tekstą.

Ši naudojimo instrukcija turi Jums palengvinti susipa-žinti su Jūsų įrenginiu ir jo naudojimo pagal paskirtį galimybėmis.

Naudojimo instrukcijoje pateikiami nurodymai, kaip su jrenginiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti jrenginio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę.

Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis įrenginio eksploatavimui galiojančių taisyklių.

Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir drėgmės prie įrenginio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis.

Prie jrenginio leidžiama dirbti tik asmenims, instruktuotiems, kaip jj naudoti ir informuotiems apie su tuo susijusius pavojus.

Būtina laikytis reikalaujamo amžiaus cenzo.

Be šioje naudojimo instrukcijoje pateiktų saugos nurodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis tokios pačios konstrukcijos mašinų eksploatavimui visuotinai pripažintų technikos taisyklių.

Mes neatsakome už nelaimingus atsitikimus arba pa- žeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

2. Irenginio aprašymas

1. Mašinos galvutė
2. Apatinis rémas
3. Kojelès
4. Vonia
5. Ruošinių atrama
6. Skersinio pjovimo šablonas
7. Atraminis bégelis
8. Kreipiamasis bégelis
9. Pjovimo disko apsauga
10. Deimantinis pjovimo diskas
11. Rankena
12. Kampo nustatymo varžtas su grybo formos galvute
13. Aušinimo vandens siurblys
14. Žarna
15. Elektros variklis
16. lj./išj. jungiklis
17. Kampo nustatymo kampų skalė
18. Stalo platinamasis elementas

3. Komplektacija

• Originali naudojimo instrukcija
- Plytelių pjaustyklė
• Aušinimo vandens siurblys
- Kampiné atrama
• Stalo platinamasis elementas
• 4 kojelès
- Rankena

4. Naudojimas pagal paskirti

Dèmesio! [renginj leidžiama eksploatuoti tik su gamykloje sumontuotu PRCD (apsauginiu nebalanso srovès jungikliu).

Irenginj galima naudoti įprastiems mažų ir vidutinio dydžio plytelių (koklinių, keraminių arba pan.) pjovimo darbams pagal mašinos dydį.

Ypač jrenginys skirtas buitiniam ir amatiniam naudojimui. Medieną ir metalus pjaustyti draudžiama.

Irenginj leidžiama naudoti tik pagal paskirtj. Bet koks kitoks naudojimas laikomas ne pagal paskirtj. Už su tuo susijusia žalą arba patirtus bet kokius sužalojimus at-sako naudotojas / operatorius, o ne gamintojas.

Leidžiama naudoti tik mašinai tinkančius diskus. Naudoti pjūklo geležtes draudžiama.

Naudojimo pagal paskirti dalis taip pat yra saugos nurodymu, montavimo instrukcijos ir naudojimo instrukcijoje pateiktu eksploatavimo nurodymu laikymasis.

Asmenys, kurie jrenginj valdo ir atlieka jo techninę priežiūrą, turi būti su juo susipažinę ir informuoti apie galimus pavojus.

Be to, būtina tiksliai laikytis galiojančių nelaimingų atsitikimų prevencijos taisyklių.

Taip pat reikia laikytis kitų bendrujų taisyklių iš darbo medicinos ir augumo technikos sričių.

Atlikus irenginio modifikacijas, už su tuo susijusią żalą gamintojas neatsako.

Nors ir naudojant pagal paskirti, galimi tam tikri lieka- mosios rizikos veiksniai. Dėl įrenginio konstrukcijos ir struktūros galimi tokie punktai:

• deimantinio pjovimo disko palietimas neuždengtoje srityje;
• Klaidingas pjovimo diskų naudojimas. Komplektacijoje esantį pjovimo diską leidžiama naudoti tik plytelėms apdirbti.
• rankų įkišimas į veikiantį deimantinį pjovimo diską;
• pažeisto deimantinio antgalio išsviedimas;
• Ruošinių ir ruošinių dalių išsviedimas.
• Klausos sutrikdymas nenaudojant reikalingos klau- sos apsaugos.

Stakles leidžiama eksploatuoti tik su gamintojo originaliomis dalimis ir priedais.

Laikykitės gamintojo saugos, darbo ir techninės priežiūros reikalavimų bei techniniuose duomenyse nurodytų matmenų.

Atkreipkite dėmesį į tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiame garantijos, kai aparatas naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

5. Saugos nurodymai

Bendrieji saugos nurodymai dėl elektrinių įrankių

⚠ ISPĖJIMAS! perskaitykite visas šiam elektriniam įrankiui taikomus saugos nurodymus, instrukcijas, iliustracijas ir techninius duomenis. Netinkamai laikantis saugos nuorodu ir nurodymu, galima patirti elektros smūgį, gali kilti gaisras ir (arba) galima sunkiai susižaloti.

Išsaugokite visus saugos nurodymus ir instrukci- jas ateičiai.

Saugos nuorodose naudojama sąvoka „Elektrinis įrankis“ susijusi su iš tinklo veikiančiais elektriniais įrankiais (su tinklo laidu) arba akumuliatoriniais elektriniais įrankiais (be tinklo laido).

1. Sauga darbo vietoje

a) Jūsų darbo zona turi būti švari ir gerai apšvies- ta. Jei darbo zonos netvarkingos ir neapšviestos, gali įvykti nelaimingų atsitikimų.
b) Nedirbkite su elektriniu jrankiu potencialiai sprogioje atmosferoje, kurioje yra degių skysčių, duju arba dulkių. Elektriniai jrankiai skleidžia kibirkštis, kurios gali uždegti dulkes arba garus.
c) Naudodami elektrinį įrankį, paprašykite, kad vaikai ir kiti asmenys, laikytųsi atstumo. Nukreipus dėmesį, elektrinis įrankis gali tapti nevaldomas.

2. Elektros irangos sauga

a) Elektrinio įrankio prijungimo kištukas turi tilpti į kištukinį lizdą. Jokiu būdu kištuko nemo-difikuokite. Nenaudokite adapterinių kištukų kartu su jžemintais elektriniais įrankiais. Esant nemodifikuotiems kištukams ir tinkamiems kištuki-niams lizdams, mažėja elektros šoko pavojus.

b) Venkite kūno sąlyčio su jžemintais paviršiais, pvz., vamzdžiais, šildytuvais, viryklémis ir šaldytuvais. Kai Jūsų kūnas jžemintas, kyla didesnis elektros šoko pavojus.

c) Saugokite elektrinius įrankius nuo lietaus arba drėgmės. Patekus į elektrinį įrankį vandens, di- dėja elektros smūgio pavojus.

d) Nenaudokite jungiamojo laido, norėdami už jo nešti ar pakabinti elektrini įrankį arba iš kištukinio lizdo ištraukti kištuką. Saugokite jungia-majį laidą nuo karščio, alyvos, aštrių briaunų arba judančių dalių.

Dėl pažeistų arba susipynusių jungiamųjų laidų kyla didesnis elektros smūgio pavojus.

e) Kai su elektriniu įrankiu dirbate lauke, naudo-kite tik išorinei sričiai skirtus ilginamuosius laidus. Naudojant išorinei sričiai tinkamą ilgina-majj laidą, sumažėja elektros smūgio rizika.

f) Jeigu elektrinio įrankio eksploatavimas drėgnoje aplinkoje yra neišvengiamas, naudokite apsauginį nebalanso srovės jungiklj. Naudojant apsauginį nebalanso srovės jungiklj, mažėja elektros smūgio pavojus.

3. Asmenų sauga

a) Dirbdami su elektriniu įrankiu, būkite atidūs ir galvokite apie tai, ką darote. Nenaudokite elektrinio įrankio, kai esate pavargę arba veikiami narkotinių medžiagų, alkoholio arba medikamentų. Jei naudodami elektrinį įrankį būsite neatidūs, galite rimtai susižaloti.

b) Naudokite asmenines apsaugines priemones ir visada užsidėkite apsauginius akinius. Nau- dojant asmenines apsaugines priemones, pvz., kaukę nuo dulkių, neslidžius apsauginius batus, apsauginį šalmą arba klausos apsaugą, priklauso- mai nuo elektrinio įrankio tipo ir naudojimo būdo, mažėja rizika susižaloti.

c) Stenkitės nepradėti eksploatuoti neplanuotai. Prieš prijungdami elektros srovės tiekimą ir (arba) akumuliatorių, įsitikinkite, kad elektrinis įrankis išjungtas. Jei nešdami elektrinį įrankį laikote pirštą ant elektrinio įrankio arba prie elek- tros srovės tinklo jungiate jungtą elektrinį įrankį, gali įvykti nelaimingų atsitikimų.

d) Prieš jjungdami elektrinį įrankį, pašalinkite nustatymo įrankius arba veržliaraktį. Įrankis arba raktas, kuris yra besisukančioje elektrinio įrankio dalyje, gali sužaloti.

e) Venkite nestandartinės kūno laikysenos. Stovėkite stabiliai ir visada išlaikykite pusiausvyra. Taip elektrinį įrankį galėsite geriau kontroliuoti netikėtose situacijose.

f) Vilkėkite tinkamus drabužius. Nevilkėkite plačių drabužių ir nusiimkite papuošalus. Saugokite, kad plaukai ir drabužiai nepatektų arti judančių dalių. Laisvus drabužius, papuošalus arba ilgus plaukus gali pagriebti dalys.

g) Jei galima sumontuoti dulkių nusiurbimo ir surinkimo įtaisus, juos reikia prijungti ir tinkamai naudoti. Naudojant dulkių nusiurbimo įtaisą, galima sumažinti dulkių keliamus pavojus.

h) Net po daugkartinio naudojimosi elektriniu įrankiu negalvokite, kad esate visiškai saugūs, ir atsižvelkite į elektriniams įrankiams galiojančias saugos taisykles. Dėl nedėmesingų veiksmų galima sunkiai susižaloti per sekundės dalis.

4. Elektrinio įrankio naudojimas ir elgsena su juo

a) Neperkraukite elektrinio įrankio. Savo darbui naudokite tam skirtą elektrinį įrankį. Su tinkamu elektriniu įrankiu nurodytame galios diapazone dirbsite geriau ir saugiau.

b) Nenaudokite elektrinio įrankio, kurio jungiklis sugedęs. Elektrinis įrankis, kuris nebejsijungia arba nebeišsijungia, yra pavojingas ir jį reikia su-taisyti.

c) Prieš nustatydami prietaisą, keisdami įstatomo įrankio dalis arba prieš padėdami elektrinį įrankį į šalį, ištraukite kištuką iš kištukinio lizdo ir (arba) pašalinkite išimamą akumuliatorių. Ši atsargumo priemonė saugo nuo neplanuoto elektrinio įrankio paleidimo.

d) Laikykite nenaudojamus elektrinius įrankius vaikams nepasiekiamoje vietoje. Neleiskite elektriniu įrankiu naudotis asmenims, kurie su šiuo įrenginiu nėra susipažinę arba neperskaitė šių nurodymų. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.

e) Kruopščiai prižiūrėkite elektrinius įrankius ir įstatomą įrankį. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nelūžusios ir nepažeistos, kad būtų nei-giamai veikiamas elektrinio įrankio veikimas. Prieš naudodami elektrinį įrankį, pažeistas dalis patikėkite suremontuoti. Daug nelaimingų atsitikimų įvyksta dėl blogai techniškai prižiūrimų elektrinių įrankių.

f) Stebėkite, kad pjaustytuvai būtų aštrūs ir šva-rūs. Kruopščiai prižiūrėti pjaustytuvai su aštriomis pjovimo briaunomis mažiau stringa ir juos lengviau valdyti.

g) Elektrini įrankį, įstatomų įrankių priedus ir t. t. naudokite pagal šiuos nurodymus. Tuo metu atsižvelkite į darbo sąlygas ir darbus, kuriuos reikia atlikti. Naudojant elektrinius įrankius ki- tiems, o ne numatytiems tikslams, galimos pavojingos situacijos.

h) Rankenos ir suémimo paviršiai turi būti sausi, švarūs ir ant jų neturi būti alyvos bei tepalo. Jei rankenos ir suémimo paviršiai slidūs, elektrinio įrankio nenumatytose situacijose nebus galima saugiai valdyti bei kontroliuoti.

5. Servisas

a) Elektrinio prietaiso remontą patikėkite tik kvalifikuotam personalui ir tik naudojant originalias atsargines dalis. Taip užtikrinsite elektrinio įrankio saugą.

Nežiūrėkite į spindulį 2 lazerių klasė

Tinkamomis atsargumo priemonėmis apsaugoki- te save ir savo aplinką nuo nelaimingų atsitikimų pavojaus!

• Neapsaugota akimi tiesiogiai nežvelkite i lazerio spindulj.
• Niekada nežiūrėkite tiesiogiai į spindulių eiga.
• Nenukreipkite lazerio spindulio i atspindinčius paviršius ir asmenis arba gyvūnus. Net ir mažos galios lazerio spindulys gali pažeisti akj.
• Atsargiai – kai atliekami kiti nei čia nurodytieji veiksmai, galima pavojinga spinduliuotės ekspozicija.
• Niekada neatidarinėkite lazerio modulio. Galima netikėta spinduliuotės ekspozicija.
• Kai mašina ilgesnį laiką nenaudojama, reikėtų išimti akumuliatorius.
• Nekeiskite lazerio kito tipo lazeriu.
• Lazerio remonto darbus leidžiama atlikti tik lazerio gamintojui arba jgaliotam atstovui.

Papildomi saugos nurodymai

⚠ DÈMESIO!

Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų, prieš naudojant mašiną, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

Dèmesio! Plytelių pjovimo įrenginį FS4700 leidžiama eksploatuoti tik su gamykloje sumontuotu PRCD 10 mA (apsauginiu nebalanso srovės jungikliu).

• Atliekant bet kokius darbus su mašina, būtina naudoti asmenines apsaugines priemones.
• Kad išvengtumėte akių sužalojimų, visada užsidėkite apsauginius akinius.
• Esant atitinkamam plaukų ilgiui, būtinai užsidėkite plaukų tinklelj arba tinkamą darbinę kepurę.
• Vilkėkite prigludusius darbinius drabužius. Besisukantis įrankis gali pagriebti rankoves arba pan.
• Niekada nešalinkite drožlių arba dulkių plika ranka.
• Išjunge mašiną, drožles arba dulkes geriausiai pašalinkite rankine šluotele arba teptuku.
• Prieš darbų pradžią patikrinkite, ar gerai veikia apsauginiai įtaisai.
• Neperkraukite mašinos. Nurodytame galios diapazone dirbsite geriau ir saugiau.
• Naudokite tinkamą įrankį ir atkreipkite dėmesį į tai, kad įrankiai (pjovimo diskas) nebūtų atšipę arba pažeisti kitaip.
• Kabelj visada nutieskite i galą nuo mašinos. Apsaugokite kabelj nuo karščio, alyvos ir aštrių briaunų.
• Atlikdami remonto arba techninės priežiūros darbus ir kai nenaudojate mašinos, ištraukite tinklo kištuką.
• Darbus prie elektros įrangos leidžiama atlikti tik kvalifikuotam elektrikui. Leidžiama naudoti tik originalias dalis.
• Švariose darbo vietose lengviau dirbti.
• Žiūrėkite, ką darote. Pradėkite dirbti apgalvotai.
• Atkreipkite dėmesį į tai, kad pagrindas išlaikytų mašinos svorį ir būtų pakankamai stabilus. Turi būti už-tikrinta, kad dirbant nebūtų vibracijos.
• Siekiant apsaugoti nuo korozijos, visos mašinos nepadengtos dalys gamykloje stipriai suteptos tepalu. Prieš pradėdami eksploatuoti išvalykite mašiną tinkama, aplinkai draugiška valymo priemone.
• Mašina negalima apdirbti sveikatai kenksmingų arba dulkes sukeliančių medžiagų, pvz., medienos, teflono ir kt.
• Nenaudokite mašinos šalia degių skysčių arba dujų.
• Naudokite mašiną tik tinkamose patalpose bei saugokite ją nuo vandens ir dręgmės.
• Dirbdami visada pasirūpinkite geru apšvietimu.
• Nenaudokite tinklo kabelio, norėdami ištraukti kištuka iš kištukinio lizdo.
• Visada naudokite tik aštrius ir švarius įrankius.
• Pavojingose situacijose arba atsiradus techninių su-trikimų, išjunkite mašiną ir ištraukite tinklo kištuką.
• Atsiradus pažeidimų, mašina negalima dirbti toliau ir reikia ištraukti tinklo kištuką.
• Galima naudoti tik gamintojo patvirtintus įstatomus įrankius ir priedus. Naudojant nepatvirtintas dalis, kyla didelis pavojus susižaloti.

- Darbo zona turi būti visada švari ir tvarkinga. Dėl nešvarumų ir netvarkos darbo zonoje gali įvykti ne-laimingų atsitikimų.

- Dirbdami su mašina, visada dévěkite apsauginius akinius. Be to, jei dirbant susidaro daug dulkių, būtinai naudokite veido kaukę arba kaukę nuo dulkių.

- Prieš jungdami mašiną, būtinai pašalinkite griebtuvo raktą ir kitus įrankius.

- Pastatykite mašiną ant lygaus, neslidaus pagrindo. Mašina neturi svyruoti.

- Isitikinkite, kad jtampa duomenų skydelyje sutampa su esama jtampa. Tik tada jjunkite kištuką i elektros srovės tinklą.

• Užsidėkite apsauginius akinius.

• Naudokite klausos apsaugą.

- Mūvėkite apsaugines pirštines.

- Nenaudokite įtrūkusių deimantinių pjovimo diskų ir juos pakeiskite.

- Dėmesio! Pjovimo diskas veikia iš inercijos!

- Nestabdykite deimantinio pjovimo disko spausdami iš šono.

- Dėmesio! Deimantinį pjovimo diską visada reikia aušinti vandeniu.

- Prieš keisdami pjovimo diską, ištraukite tinklo kištuką.

- Naudokite tik tinkamus deimantinius pjovimo diskus.

- Niekada nepalikite mašinos be priežiūros patalpose, kuriose yra vaikų.

- Prieš tikrindami elektrinę variklio skyriaus sistemą, ištraukite tinklo kištuką.

- Pjovimo disko sukimosi kryptis: patikrinkite rodyklês kryptj ant pjovimo disko. Rodyklês kryptis turi sutapti su variklio veleno sukimosi kryptimi.

- Laikykite rankas ir pirštus toliau nuo besisukančio disko. Visada laikykitės pakankamo atstumo iki deimantinio pjovimo disko.

- Naudokite gamintojo rekomenduojamus deimantinius pjovimo diskus, kurie atitinka EN 13236. Naudoti pjūklo geležtes draudžiama.

- Naudokite tik pjovimo diskus, kurių sūkių skaičius atitinka min. 3000 ^-1 .

- Metalus ir medieną pjaustyti draudžiama.

- Pjovimo disko aušinimas: Įsitikinkite, kad viso pjovimo proceso metu pjovimo diskas aušinamas vandeniu.

- Prieš atlikdami darbus, visada pripildykite vandens.

Liekamosios rizikos

Mašina pagaminta pagal technikos lygj ir pripažintas saugumo technikos taisykles. Tačiau dirbant galima pavienė liekamoji rizika.

- Pavojus sveikatai dėl elektros srovės, naudojant netinkamus elektros prijungimo laidus.

• Prieš atlikdami nustatymo arba techninės priežiūros darbus, atleiskite paleidimo mygtuką ir ištraukite tinklo kištuką.
• Be to, nepaisant visų priemonių, kurių buvo imtasi, galima neakivaizdi liekamoji rizika.
• Liekamąsias rizikas galima sumażinti, jei bus laikomasi saugos nuorodu ir bus naudojama pagal pa-skirtį bei bus laikomasi visos naudojimo instrukcijos.
• Venkite atsitiktinių mašinos paleidimų: Kišdami kištuką i kištukinį lizda, nespauskite paleidimo mygtuko. naudokite įrankį, kuris rekomenduojamas šioje naudojimo instrukcijoje. Taip Jūsų mašina pasieks optimalią galią.
• Kai mašina eksploatuojama, laikykite savo rankas toliau nuo darbo zonos.

6. Techniniai duomenys

FS4700 FS3600

Variklio galia 1200 W 900 W
Darbo režimas S2 20 min.*
Variklio sūkių skaičius 3000 min.		-1
Kintamosios srovės variklis 230 V~50 Hz
Izoliacinių medžiagų klasė F
Apsaugos laipsnis IP54
Pjūvio ilgis	1200 mm	920 mm
Pjovimo aukštis 90°	40 mm	36 mm
Pjovimo aukštis 45°	34 mm	29 mm
Pjovimo stalas	180 x 230 mm
Matmenys	400 x 1377 mm	400 x 1290 mm
Darbinis aukštis	780 mm
Deimantinis pjovimo diskas	∅ 230 mm x ∅ 25,4 mm	∅ 200 mm x ∅ 25,4 mm
Svoris	57 kg	51,5 kg

Pasiliekame teisę atlikti techninius pakeitimus!

* Ijungimo trukmė S2 20 min. (trumpalaikės apkrovos režimas) rodo, kad variklį vardine galia (1200 W) nuolat galima apkrauti tik duomenų lentelėje nurodytą laiką (20 min.). Priešingu atveju jis neleistinai įkaistų. Pertraukos metu variklis vėl atvėsta iki savo pradinės temperatūros.

Triukšmas ir vibracija

⚠ Ispėjimas: triukšmas gali turėti didelės įtakos Jūsų sveikatai. Jei mašinos skleidžiamas triukšmas viršija 85 dB, naudokite klausos apsaugą.

Triukšmo vertės

Garso galios lygis L_WA 116 dB
Garso slėgio lygis L_pA	95 dB
Neapibrėžtis K_wa/pA 3 db

7. Išpakavimas

• Atidarykite pakuotę ir atsargiai išimkite gaminį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
  • Patikrinkite, ar komplekte viskas yra.
• Patikrinkite gaminj ir priedus, ar transportuojant jie nebuvo pažeisti. Reklamacijų atveju nedelsdami informuokite tiekėją. Vėliau reklamacijos nebus pripažintos.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.
• Prieš naudodami, pagal naudojimo instrukciją susipažinkite su gaminiu.
• Priedams bei greitai susidėvinčioms ir atsarginėms dalims naudokite tik originalias dalis. Atsarginių da lių jsigysite iš savo prekybos atstovo.
• Užsakydami nurodykite mūsų gaminių numerius bei gaminio tipą ir pagaminimo metus.

⚠️ ISPĖJIMAS!

Irenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavo-jus praryti ir uždusti!

8. Surinkimas / prieš eksploatacijos pradžią

⚠ DÊMESIO!

Prieš pradėdami eksploatuoti, įrenginį būtinai iki galo sumontuokite!

3–5 pav.

Dėl pakavimo technikos mašina sumontuota ne iki galo.

1. Išimkite mašiną iš pakuotės ir atsargiai padėkite ją šone ant žemės.

2. Šie tiek atlaisvinkite varžtą su grybo formos galvute (A) ir atlenkite kojeles žemyn. Vél priveržkite varžtą su žvaigždės formos rankenėle (3 pav.).

3. Pastatykite mašiną ant kojelių.

4. Pritvirtinkite rankeną 2 šešiabriauniais varžtais (B) prie variklio korpuso (4 pav.).
5. Pritvirtinkite aušinimo vandens siurblj (13) vonioje (4) numatytoje padėtyje.
6. Pildykite vonią, kol vandens siurblys bus visiškai apsemtas vandeniu. Atkreipkite dėmesį į tai, kad į nutekėjimo anga būtų saugiai uždaryta.

9. Paleidimas

⚠️ DÊMESIO!

Prieš pradėdami eksploatuoti, gaminį būtinai iki galo sumontuokite!

Jungiklis (4 pav.)

Norėdami jungti paspauskite jungiklio (16) „I“. Prieš pradėdami pjauti, palaukite, kol pjovimo diskas pasieks maks. sūkių skaičių ir aušinimo vandens siurblys (13) tieks vandenį pjovimo diskui. Norėdami išjungti paspauskite jungiklio (16) „0“. (4 pav.).

Dėmesio: pjovimo diską visada reikia aušinti vandeniu.

Dèmesio: pjovimo diskas veikia iš inercijos.

Nestabdykite pjovimo disko spausdami iš šono.

• Įprastai naudojant, variklio korpusas gali įkaisti.
• Negreitinkite mašinos arba priedų, kad atliktumėte didelės pramoninės mašinos darbus. Ji geriau atlieka darbus ta galia, kuriai ji buvo sukonstruota.
• Visus mašinos nustatymus atlikite išjunge mašiną.
• Kol mašina veikia, niekada nepalikite jos be priežiūros.
• Išjunge pasišalinkite nuo mašinos tik jai pilnutinai sustojus.
• Prieš ištraukdami tinklo kištuką, visada mašiną iš-junkite.
• Visada ištraukite tinklo kištuką Niekada netraukite už kabelio iš kištukinio lizdo.
• Nenaudokite pjovimo disko, kuris neatitinka specifikacijose nurodytu dydžiu.
• Niekada neneškite mašinos už kabelio.
• Nedelsdami pakeiskite pažeistus arba įtrūkusius pjovimo diskus.

Jei nesate tikri, ar darbo salygos yra saugios, ar nesaugios, su mašina nedirbkite.

90° pjūviai (6–7 pav.)

1. Atlaisvinkite žvaigždinj varžta (C).

2. Skersinio pjovimo šabloną (6) nustatykite ties 90° ir vėl priveržkite varžtą su grybo formos galvute (C).

3. Priveržkite sparnuotajj varžtą (D), kad užfiksuotumėte skersinio pjovimo šabloną (6). (6 pav.)

4. Nustumkite mašinos galvutę (1) už rankenos (11) i gala.
5. Pridėkite plytelę prie atraminio bėgelio (7), prie skersinio pjovimo šablono.
6. Spauskite mašinos galvutę (1) rankena (11) i pageidaujamą pjovimo gylj ir vėl užfiksuokite mašinos galvute.
7. Ijunkite plytelių pjaustyklę. Dėmesio: Palaukite, kol aušinimo vanduo pasieks pjovimo diską (10).
8. Lėtai ir tolygiai traukite mašinos galvutę (1) už ran- kenos (11) j priekj plytele.
9. Baige pjauti, plyteliu pjaustykle vél išjunkite.

45° įstrižinis pjūvis (8 pav.)

1. Nustatykite kampine atrama (6) ties 45°.
2. Pjaukite, kaip paaiškinta pirmiau.

45° išilginis pjūvis (9 pav.)

1. Abiejose pusèse atlaisvinkite varžtą su grybo formos galvute (E).
2. Kreipiamaji bėgelį (8) palenkite į kairę ties kampų skalės (17) 45°.
3. Vél priveržkite varžta su grybo formos galvute (E).
4. Atlikite pjūvj, kaip aprašyta.

Deimantinio pjovimo disko keitimas (10–12 pav.) Dèmesio! Ištraukite tinklo kištuką

1. Atlaisvinkite varžtą (F) ir nuimkite pjovimo disko apsauga (9). (10 pav.)
2. Pridėkite raktą su vidiniu šešiabriauniu (19) prie variklio veleno ir laikykite.
3. Veržliarakčiu (20) atlaisvinkite flanšinę veržlę pjovimo disko (10) sukimosi kryptimi. (Kairinis sriegis)
4. Nuimkite išorines junges (21) ir pjovimo diska (10).
5. Prieš montuodami naują pjovimo diską, tvirtinimo junge kruopščiai išvalykite.
6. Nauja diską vėl įstatykite atvirkštine eilės tvarka ir priveržkite.
7. Démesio: Atkreipkite dèmesj i pjovimo disko sukimosi krypti!
8. Vél sumontuokite pjovimo disko apsauga (9).

Deimantinio disko lygiagretumo nustatymas (13–15 pav.)

Jei pjūvis eina ne tiesiai arba plytelė nulūžta išilgai pjovimo linijos, reikia nustatyti deimantinio pjovimo disko lygiagretumą.

1. Iš pradžių reikia nustatyti atraminį bėgelį stačiu kampu j kreipiamajį bėgelį. Tam atlaisvinkite abu

atraminio bėgelio varžtus su vidiniais šešiabriauniais (A) ir ištiesinkite juos dideliu stačiu kampu arba stačiu kampu j didelę plytele.

1. Tam deimantinis pjovimo diskas per visą ilgį turi eiti išilgai kampuočio arba plytelės briaunos. Po to vėl priveržkite abu atraminio bėgelio varžtus su vidiniais šešiabriauniais (A).
2. Išmontuokite ilgio indikatorių, išsukdami abu varžtus su kryžminėmis išdrožomis (B). (16 pay.)
3. Išmontuokite kabelio fiksatoriu (C). (17 pay.)
4. Šiek tiek atlaisvinkite po dvi pjovimo bloko šešiabriaunes veržles (D) kiekvienoje pusėje. (18, 19 pav.)
5. Dabar visą pjovimo mazgą su deimantiniu pjovimo disku galima ištiesinti statuji kampuotį arba didelę plytele iki atraminio bėgelio. (20 pav.)
6. Vél priveržkite pjovimo bloko šešiabriaunes veržles ir vél sumontuokite visas mašinos dalis. Patikrinkite lygiagretuma ir atlikite bandomaji pjovima.

Jei bandomuoju pjūviu dar būsite nepatenkinti, atlikite 1–6 punktus iš naujo.

10. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras VDE ir DIN nuostatas.

Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus.

Pažeistas elektros prijungimo laidas

Dažnai pažeidžiama elektros prijungimo laidų izoliacija. To priežastys gali būti:

• prispaudimo vietos, kai prijungimo laidai nutiesiami pro langus arba duru plvšius;
• sulenkimo vietos netinkamai pritvirtinus arba nutiesus prijungimo laida;
• jpjovimo vietos pervažiavus prijungimo laida;
• izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo:
• jtrūkimai dėl izoliacijos senėjimo.

Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei. Reguliariai tikrinkite, ar elektros prijungimo laidai nepažeisti. Atkreipkite dėmesį į tai, kad tikrinant prijungimo laidas nekabotų ant elektros srovės tinklo.

Elektros prijungimo laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite jungiamuosius laidus su tokiu pačiu ženklinimu.

Žyma tipo pavadinime prijungimo kabelyje yra privaloma.

Naudojant vienfazį kintamosios srovės variklj, mašinoms su didele paleidimo srove (nuo 3000 vatų) rekomenduojame naudoti C 16 A arba K 16 A saugiklj!

Prijungimo būdas Y

Jeigu reikia pakeisti prijungimo prie tinklo laidą, tuomet tai privalo atlikti gamintojas arba jo atstovas, kad nekil-tų pavjoaus saugai.

11. Valymas

Dèmesio!

Prieš atlikdami bet kokius nustatymo, einamosios priežiūros ir remonto darbus, ištraukite tinklo kištuką!

• Stenkitės, kad apsauginiai įtaisai, vėdinimo plyšiai ir variklio korpusas būtų kuo švaresni ir nedulkėti.
• Esant mažam slėgiui, nuvalykite gaminį švaria šluoste arba išpūskite suslėgtuoju oru.
• Rekomenduojame gaminj išvalyti iš karto po kiekvieno naudojimo.
• Reguliariai valykite gaminj drėgna šluoste su šiek tiek skystojo muilo. Nenaudokite valymo priemonių ir tirpiklių. Jie gali pažeisti plastikines gaminio dalis ir paviršių.

12. Transportavimas

Prieš transportuojant reikia išleisti visą aušinimo skystj. Norėdami pakelti nenaudokite mašinos saugos įtaisų. Užlenkite atramines kojas ir užfiksuokite mašinos galvutę transportavimo fiksatoriais.

13. Laikymas

Laikykite gaminj ir jo priedus tamsioje, sausoje, apsaugotoje nuo šalčio ir vaikams nepasiekiamoje vietoje. Optimali laikymo temperatūra yra nuo 5 iki 30 °C.

Laikykite gaminj originalioje pakuotėje.

Uždenkite gaminj, kad apsaugotumėte jį nuo dulkių arba drėgmės. Laikykite naudojimo instrukciją prie įrankio.

14. Techninė priežiūra

Dèmesio!

Prieš atlikdami techninės priežiūros darbus, ištraukite tinklo kištuką.

Irenginio viduje nėra jokių kitų dalių, kurias reikia techniškai prižiūrėti. Nuo rutuliniame guolyje esančios mašinos galvutės kreipiamosios reikia reguliariai nuvalyti nešvarumus. Taip pat reguliariai valykite vonią (4) ir aušinimo skysčio siurblį (13), nes kitaip nebus aušinamas deimantinis pjovimo diskas (2).

Po naudojimo praplaukite vonią (4) ir vandens siurblį (13) švariu vandeniu.

Techninės priežiūros darbus, kurie nėra aiškiai aprašyti šioje eksploatavimo instrukcijoje, turi atlikti kvalifikuotas personalas, nes gali susidaryti pavojingos situacijos, kurioms operatorius nebus pasirengęs.

Keisti atsargines dalis leidžiama atlikti tik kvalifikuotam personalui.

Jungtys ir remontas

Prijungti ir remontuoti elektros jrangą leidžiama tik kvalifikuotam elektrikui.

Kilus klausimų, nurodykite tokius duomenis:

• variklio srovės rūšį;
- duomenis iš jrenginio specifikacijų lentelės.
- duomenis iš variklio specifikacijų lentelės.

Svarbi nuoroda remonto atveju:

Kai jrenginj gražinate remontui, atkreipkite dėmesį į tai, kad saugumo sumetimais jrenginys į techninės priežiū-ros stotelę būtų pristatomas be alyvos ir degalų.

Techninės priežiūros informacija

Atkreipkite dėmesį į tai, kad šio gaminio toliau nurodytos dalys naudojant arba natūraliai devisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų.

Greitai susidėvinčios dalys*: Pjovimo diskas, anglinis šepetėlis, stalo ir pjovimo galvutės kreipiamosios

* j komplektaciją privalomai nejeina!

Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

15. Utilizavimas ir pakartotinis atgavimas

Pakavimo nuorodos

Pakavimo medžiagas galima perdirbti. Utilizuokite pakuotes, tau-sodami aplinką.

Nuorodos dėl Elektros ir elektronikos prietaisų įstatymo (vok. ElektroG)

Panaudotų elektros ir elektronikos prietaisų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

• Panaudotas baterijas arba akumuliatorius, kurie nėra fiksuotai sumontuoti sename prietaise, prieš atiduodant reikia išimti jų nepažeidžiant! Toks utilizavimas sureguliuotas Bateriju įstatyme.
• Elektros bei elektronikos prietaisų savininkai ar naudo-tojai yra teisiškai jpareigoti juos gražinti po naudojimo.
• Galutinis naudotojas yra atsakingas už savo asmeninių duomenų ištrynimą iš utilizuojamo panaudoto jrenginio!
• Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.

- Elektros ir elektronikos prietaisus galima nemokamai gražinti šiose vietose:

• viešosiose atlieku šalinimo ar surinkimo vietose (pvz., savivaldybių pastatų kiemuose),
• elektros prietaisų pardavimo vietose (stacionariose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai.
• Iki trijų vienos rūšies panaudotų elektros prietaisų, kurių krašto ilgis ne didesnis kaip 25 cm, galite nemokamai gražinti gamintojui prieš tai nejsigydami naujo prietaiso iš gamintojo arba nuvežti į kitą igaliotą surinkimo punktą savo vietovėje.

- Dėl kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą klientų aptarnavimo tarnyba.

- Jei gamintojas pristato naują elektros prietaisą privačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo prašymu. Tam susisiekite su gamintojo klientų aptarnavimo tarnyba.

- Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sajungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sajungai nepriklausančiose šalyse gali būti taikomos kitokios panaudotų elektros ir elektronikos prietaisu utilizavimo nuostatos.

16. Sutrikimų šalinimas

Tolesnėje lentelėje nurodyti klaidų požymiai ir aprašyta, kaip jas galima pašalinti, jei Jūsų mašina blogai veiktų. Jei taip problemos nustatyti ir pašalinti negalite, kreipkitės į savo techninės priežiūros dirbtuves.

Sutrikimas Galima priežastis Ką daryti?
Deimantinis pjovimo diskas atsilaisvina išjungus variklj.	Per mažai priveržta tvirtinimo veržlė Priveržkite	tvirtinimo veržlę
Variklis nepasileidžia	Sugedo tinklo saugiklis Patikrinkite tinklo saugiklj.
	Pažeistas ilginamasis laidas	Pakeiskite ilginamajji laidą
	Blogai prijungtos variklio arba jungiklio jungtys	paveskite patikrinti kvalifikuotam elektrikui
	Sugedęs variklis arba jungiklis	paveskite patikrinti kvalifikuotam elektrikui
Variklis neišvysto galios	Nepakankamas ilginamojo laido skerspjūvis	žr. „Elektros jungtis“, „Suveikia saugiklis“
	Perkrova Patikrinkite įrankį

Dél akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis, sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažini-mas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Garanti SE
